В этой группе товаров представлены модули и катушки зажигания для автомобилей Лада Самара (ВАЗ 2108, 2109, 21099).

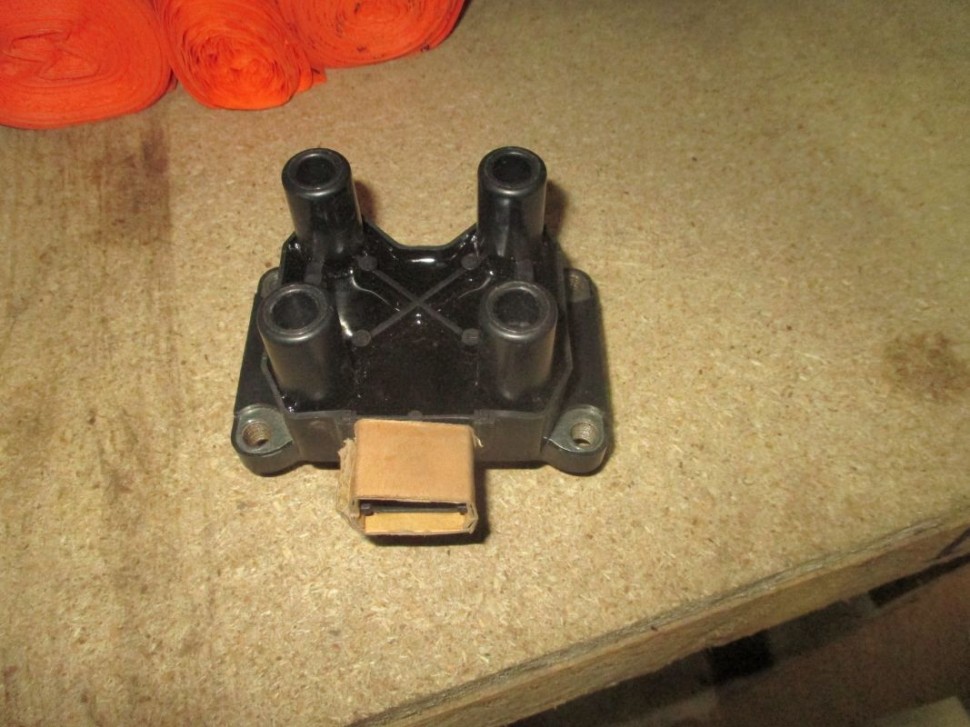

Модуль зажигания – это элемент, который предназначен для получения тока и передачи его через высоковольтные провода на свечи.

Модули бывают двух видов 2112-3705010 и 2111-3705010, но они не взаимозаменяемы, так как устанавливаются на разные системы зажигания. Также есть раздельные катушки зажигания, по одной на каждый цилиндр, устанавливаются на свечу зажигания без высоковольтных проводов 2112-3706010.



Катушка зажигания нужна для получения искры зажигания и воспламенения топливно-воздушной смеси.

Применяемость:

• 2112-3705010 на автомобилях восьми и шестнадцати клапанных с объёмом двигателя 1.5;
• 2111-3705010 на автомобилях восьми клапанных с объёмом двигателя 1.6;
• 2112-3706010 на автомобилях шестнадцати клапанных с объемом 1.4, 1.6.

Какие признаки неисправного модуля зажигания?

• провалы тяги на разгоне;
• на комбинации приборов загорается «check engine»;
• неравномерная работа двигателя на холостых оборотах «плавают»;
• двигатель «троит», не работает одна из пар цилиндров (это слышно).

Но в отличие от модуля, при неисправности катушки, в след за ней из строя может выйти и контроллер.

По-нашему мнению самый действенный способ – это перекрестная замена. То есть демонтируем Ваш модуль зажигания и заменяем его на заведомо исправный. Если после замены двигатель начнет работать нормально, можно утверждать, что проблема была в модуле.

Также, конечно, существуют и другие способы проверки, но они более хлопотные, а так же будет необходимо наличие лампочки и мультитестера.

При помощи этих приспособлений можно проверить сопротивление между парными выводами вторичной обмотки. Порядок действий таков: переводите тестер в состояние оммометра, устанавливаете щупы на выводы к 1-ому и 4-ому цилиндрам. После проделать то же со 2-ым и 3-им цилиндром и сравнить показания, если они разошлись более чем на что Ом — признак неисправности «вторички», а это значит, что модуль не исправен и его нужно менять.

Существует еще 1 метод провести проверку. Переводим мультитестер в состояние вольтметра. В этом случае, мы проверяем жгут проводов, к которой присоединяется модуль. Отсоединяем данную колодку от модуля и устанавливаем на нее чек-щуп вольтметра, затем другой щуп устанавливаем на массу мотора. Ах, да, забыли сказать. Еще Вам понадобится помощник, который станет запускать двигатель, или крутанет стартер. Сами в это время смотрим значения на мониторе. Напряжение должно быть в районе 12 Вольт. То же проделайте со вторым контактом.

Бывает такая проблема, что напряжения нет вовсе. В такой ситуации необходимо провести проверку предохранителя, но так же проблема может заключаться в разрыве проводов и износе в связи с коррозией и нарушении контактов.

Можно ли проверить без мультитестера? Такой способ есть. Берем лампу контроля на двенадцать вольт и подсоединяем один ее контакт на колодку А, а второй на массу. Далее дело за вышеупомянутым помощником, который должен крутануть стартер. А сами наблюдайте, лампочка должна моргать. То же самое повторить с контактом В.

Так что не трудно понять как важен для транспортного средства модуль зажигания ВАЗ, который без преувеличения можно считать сердцем двигательной системы.

Надеемся мы помогли Вам познакомиться поближе с модулем зажигания и его неисправностями, ну а в случае, если потребуется замена модуля или катушки зажигания, то в интернет — магазине Motorring.ru Вы найдете необходимые товары в этом сегменте.

Модуль зажигания на ВАЗ 2109 (карбюратор, инжектор): подключение высоковольтных проводов, диагностика неисправностей

Содержание:

1. Высоковольтные провода
2. Особенности модуля зажигания

Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.

Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.

Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент	Особенности
Катушка зажигания	Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Высоковольтные коммутаторы	Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления	Отвечает за распределение информации в виде электронных импульсов
Корпус	Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
3. Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

• Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
• Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
• Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
• Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
• Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
• Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах. Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.
