Особенности проверки диодного моста на ВАЗ 2107

Чтобы автомобиль можно было завести, в его устройстве имеется аккумулятор. Чтобы после запуска мотора восстановить емкость аккумулятора и обеспечить нормальную работу всех электроприборов, в конструкции автомобилей применяются такие устройства, как генераторы. Изначально они вырабатывают переменный ток, и для его преобразования в постоянный, применяется выпрямительный блок или диодный мост. Как проверить диодный мост на генераторе ваз 2107 своими руками, рассмотрим ниже в статье.

Содержание

1 Основная функция диодного моста на ВАЗ 2107
- 1.1 Признаки и причины, почему ломается диодный мост
- 1.2 Проверка диодного моста
  - 1.2.1 Способ 1 — проверка лампочкой
  - 1.2.2 Способ 2 — проверка диодного моста на обрыв
  - 1.2.3 Способ 3 — проверка тестером или мультиметром

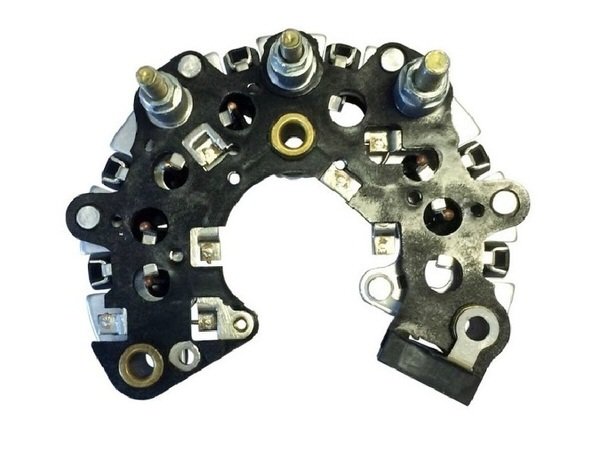

Диодный мост генератора ВАЗ 2107 — это его составная и неотъемлемая часть, которая служит для трансформации переменного тока в постоянный.

Преобразовывается ток по причине того, что бортовая сеть автомобиля имеет постоянное напряжение, величиной 12 В. На мост подается переменный ток, который преобразуется, и после этого поступает на аккумуляторную батарею в выпрямленном виде. А уже с АКБ снимается напряжение, и используется для запитывания всех электроприборов на автомобиле.

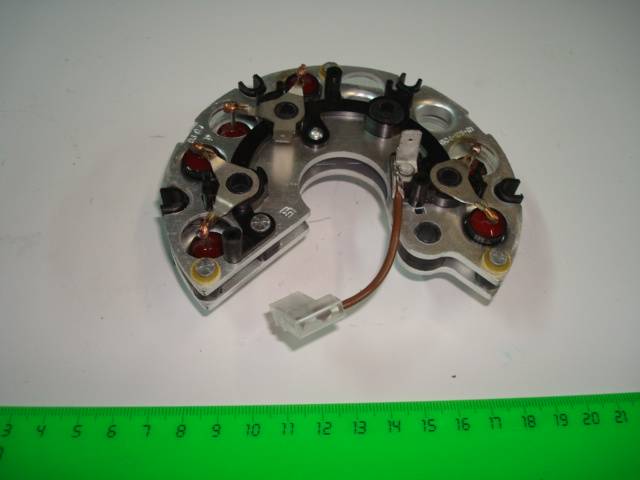

Обозначение элементов моста

Это интересно! Многие привыкли считать, что бортовая сеть автомобиля имеет напряжение 12В. Однако 12В — это напряжение аккумулятора в покое, а для того, чтобы обеспечить его зарядку, необходима выработка заряда величиной от 13,5 до 14,5 Вольт. Для обеспечения нормальной величины напряжения, поступающего от АКБ, диодный мост собирается из диодов марки 2Д219Б.

Признаки и причины, почему ломается диодный мост

Неисправности выпрямительного блока на семерке и других автомобилях приводят к полному обездвижению автомобиля. При выходе из строя хоть одного диода, расположенные внутри генератора, прекратится подача зарядного тока на аккумулятор.

Долго автомобиль без зарядки аккумулятора не проедет (максимум 1,5-2 часа при условии, что на автомобиле новая и исправная батарея и будут выключены все потребители электроэнергии). Как и всем деталям на автомобиле, диодам свойственно приходить в негодность(перегорать), поэтому если обнаруживается снижение напряжения бортовой сети, которое обычно снижается ниже 12В, и далее начинает постепенно падать, то следует произвести проверку устройства и его ремонт.

Причины поломок выпрямительного блока генератора следующие:

Попадание влаги в генератор. Это может быть либо конденсат, либо вода, которая поступает извне во время эксплуатации авто в дождливую погоду.
Выработка ресурса диодов. Обычно в этом случае выходит из строя один диод, а все остальные остаются исправными. Средний срок службы диодов составляет около 10 лет, но все также зависит и от пробега автомобиля.

Перегорание из-за неосторожности автомобилиста. Чаще всего, диоды перегорают во время неправильного “прикуривания” автомобиля. Если неправильно прикурить, то в таком случае возможно придется менять не только диодный мост, но и весь генератор.

Первые симптомы поломок выпрямительного блока выявляются по таким признакам:

Снижается напряжение бортовой сети во время работы мотора. Выявить это можно по наличию электронного вольтметра, который может быть самостоятельно установлен владельцем ВАЗ 2107. Если на машине есть бортовой компьютер, то он также уведомит водителя о неисправности. Если нет вольтметра или бортового компьютера, то снижение напряжения можно диагностировать по такому признаку, как снижения яркости свечения осветительных приборов.

Автомобиль теряем мощность, и чем дольше продолжать движение с неисправным генератором, тем сильнее будет происходить разряд аккумулятора.

Чтобы установить точную причину таковых симптомов на ВАЗ 2107, необходимо произвести прозвонку сначала тока зарядки генератора, а потом и диодов. Порой причиной снижения напряжения может выступать окисление клемм и контактов на генераторе, и после их очистки, проблема решится.

Проверка диодного моста

Узнать, почему снижается напряжение бортовой сети можно по проверке генератора на его исправность. Сгорание обмотки генератора возникает редко, но исключать такую поломку не следует. Проверка диодного моста может быть выполнена владельцем ТС самостоятельно без потребности посещения СТО. Если проверка покажет, что элемент исправен, значит, в ремонте нуждается сам генератор, но забегая наперед надо сказать, что иногда проще купить новый элемент, чем менять обмотку на старом.

Для проверки диодного моста существует три способа, которые помогут автовладельцу справиться с этой не трудной задачей. Какой способ выбрать, все зависит от имеющегося в распоряжении инструмента или расходных материалов. Рассмотрим все три способа проверочных манипуляций по выявлению неисправности диодного моста генератора ВАЗ 2107.

Способ 1 — проверка лампочкой

Для проверки первым способом выпрямительного блока на исправность понадобится обычная лампочка на 12 В и мощностью 21 Ватт и более. Принцип проведения измерительных действий основывается на следующих факторах:

Генератор необходимо демонтировать с автомобиля для удобства проведения проверочных работ.

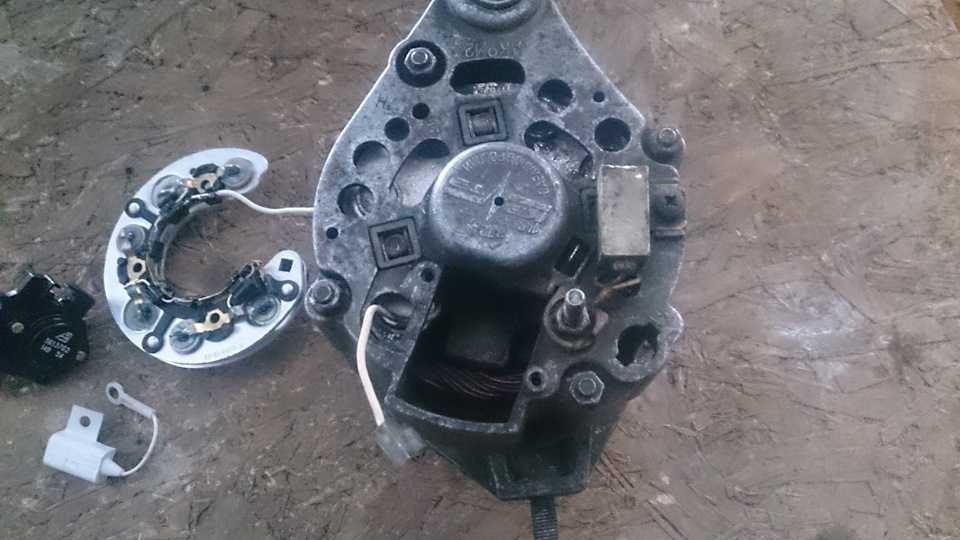

Снять крышку, и извлечь диодный мост.

Принцип подключения контрольной лампы следующий — минусовую клемму от АКБ соединить с массой лампочки, а от положительного контакта лампы будем прикасаться поочередно к диодам. С плюсовой клеммы АКБ подключить провод, которым будем касаться поочередно к пластине. Приступаем к проверочным действиям.
Первым делом подключаем плюсовой контакт от АКБ к выходу «61» на пластине, а контакт от лампочки поочередно подключается к выходам отрицательных диодов. Лампа не должна загораться.
Теперь меняется полярность, то есть выход от лампы подключается к общей шине (контакт «61»), а вывод от плюсовой клеммы поочередно присоединяется к выходам диодов. Свечение лампы говорит о исправности.
Далее проводится проверка исправности положительных диодов. Для этого положительный контакт от АКБ подсоединяется к верхней (положительной) пластине, а контактом от лампочки поочередно касаемся к выводам положительных диодов. Лампа не должна загораться

Меняется полярность, то есть на пластину (+) подключается вывод от лампочки, а к выводам диодов прикасаемся контактом от плюсовой клеммы акб. Свечение лампы говорит о исправности диодов.
Контакт от лампочки крепится к отрицательной пластине (нижней) диодного моста, а положительным выводом от АКБ необходимо поочередно прикасаться к выводам каждого диода. Лампа не должна светиться. Меняется полярность на пластине, и проверяется исправность диодов. Лампа при этом должна светиться.

Ремонту диоды не подлежат, однако при неисправности одного элемента, его можно заменить, а если вышло из строя несколько устройств, то мост рекомендуется заменить полностью.

Способ 2 — проверка диодного моста на обрыв

Чтобы проверить мост на наличие обрыва, понадобится воспользоваться аналогичной схемой, но изменить в ней расположение контактов, а точнее:

Контакт от лампочки следует подсоединить к положительной пластине.
Второй провод от плюсовой клеммы АКБ следует подключить к отрицательной пластине.
При таком подключении лампа должна загореться, что говорит об отсутствии обрыва диодов.
Проделывается также процедура проверки при смене полярности, то есть на минусовую пластину подключается вывод от ламы, а на плюсовую контакт от АКБ. Отсутствие свечения лампы говорит об исправности диодов и отсутствии обрыва.

Надо учитывать, что способ проверки моста на обрыв не совсем корректный, так как он позволяет выявить неисправность при наличии пары неисправных диодов. Если неисправен только один диод, то этим способом определить это не удастся, именно поэтому проверку надо начинать с вышеизложенной инструкции по проверке исправности каждого диода.

Способ 3 — проверка тестером или мультиметром

Исправность устройства также проверяется при помощи такого инструмента, как тестер или мультиметр. При использовании этого метода понадобится выполнить следующие манипуляции:

Извлечь блок диодов из генератора. Это надо для того, чтобы прозвонить каждый диод по отдельности.
Для прозвонки генератора на ВАЗ 2107, понадобится прибор перевести в режим прозвонки.
Первоначально щупы мультиметра надо подключить к двум основным контактам первого диода.
После этого щупы следует поменять местами, и снова прикоснуться к выводам диода.

При этом определяются показания. В первом режиме измерений, сопротивление должно стремиться к значению в 400-700 Ом, а во втором прибор должен пищать.
Если диоды пищат при обоих подключениях, это означает, что они неисправны.

Зная, как проверить диодный мост генератора мультиметром, необходимо произвести соответствующие манипуляции, и выяснить причину поломки. Чаще, если сгорел даже один диод, никто с этим не заморачивается, и для восстановления целостности выпрямительного блока, устройство заменяется полностью.

В завершении стоит отметить следующее, что все семерки, как карбюратор, так и инжектор имеют встроенные выпрямительные блоки в генераторе. Вышеописанные манипуляции по проверке уместны для всех типов генераторов, поэтому руководствуясь инструкцией, можно с легкостью найти поломку, и устранить ее путем замены диодного моста.
