Нет искры с катушки зажигания

Силовая установка транспортного средства не запускается. К сожалению, такая ситуация знакома подавляющему большинству отечественных автолюбителей. И причины, а, следовательно, и решение данной проблемы кроются в работоспособности системы зажигания вашего автомобиля, вернее, в исправности отдельных ее элементов. В частности, катушки зажигания. Итак, в предлагаемой статье мы рассмотрим неисправности катушки зажигания, при которых пуск двигателя автомобиля затруднен или вообще невозможен, а также алгоритм проверки ее (катушки) работоспособности.

Признаки неисправности катушки зажигания

Катушка зажигания современного автомобиля, по сути, является унифицированным преобразователем тока.

Поступающий от аккумуляторной батареи ток низкого напряжения с помощью данного устройства преобразовывается в ток высокого напряжения с последующей подачей на свечи зажигания. Исходя из функционального назначения этого элемента, сформулируем основные признаки, указывающие на сбои в его работе:

• Затрудненный пуск силового агрегата автомобиля.

• Рост расхода топлива.

• Нарушение стабильности работы двигателя в режиме «холостого хода».

• Падение мощности и интенсивности работы силовой установки.

• «Провалы» при разгоне автомобиля.

• Резкое уменьшение числа оборотов и остановка силового агрегата, работающего в режиме «холостого хода».

• Прекращение работы группы цилиндров (1-4 или 2-3).

Проверка катушки зажигания

Процедуру проверки катушки зажигания, как правило, начинают с внешнего осмотра. В результате осмотра убедитесь в отсутствии на катушке следов механических повреждений, трещин, черных точек («пробоев»), маслянистых пятен и потеков. Тщательно очистите устройство от грязи и пыли, поскольку их присутствие может спровоцировать утечку тока высокого напряжения, что небезопасно. Внимательно осмотрите провода, подсоединяемые к катушке, на предмет наличия повреждений и изломов, а также следов коррозии и окисления.

Проверку работоспособности катушки в контактной системе зажигания можно выполнить следующим способом:

• Центральный провод от катушки подносим к корпусу автомобиля, то есть к «-».

• Искра синего цвета, появляющаяся в  момент размыкания контактов, свидетельствует о полной исправности катушки зажигания.

• Отсутствие искры (слабая искра) указывает на поломку данного элемента (катушки).

Еще одним способом проверки работоспособности катушки зажигания является контроль целостности ее обмоток и изоляции посредством омметра.

После выполнения контрольных замеров сравните полученные вами значения со значениями, рекомендуемыми производителем. Эта информация размещена в соответствующих разделах инструкции по эксплуатации транспортного средства. Несовпадение параметров является прямым указанием к  замене катушки зажигания. При отсутствии информации о параметрах, указанных производителем, необходимо ориентироваться на следующие величины сопротивления: первичная обмотка – 3-5 Ом, вторичная обмотка – 6000-7000 Ом.

Примерная величина сопротивления изоляции – 50 мОм.  Следующим этапом контроля работоспособности автомобильной катушки зажигания служит проверка соблюдения полярности и расположения проводов. Спутанность и перекрученность проводов чревата их перегревом, оплавлением и, как следствие, коротким замыканием в системе зажигания транспортного средства.

Для проверки целостности изоляции катушки необходимо соединить контакты трамблера и включить зажигание. Используя амперметр, замеряем величину тока цепи и сравниваем его с рекомендуемым производителем значением. Превышение указанного параметра – характерный симптом неисправности (обрыва обмотки) испытуемого агрегата.

Видео — Что делать, если нет искры ВАЗ 21099

В заключение нашего повествования дадим несколько практических советов, призванных минимизировать не только число выходов катушки зажигания из строя, но и количество проверок ее работоспособности:

• Не использовать в бесконтактной системе зажигания катушку, предназначенную для эксплуатации в системе контактного типа.

• Тщательно следить в процессе эксплуатации автомобиля за состоянием проводов и соблюдением полярности при их подключении.

• Строго соблюдать рекомендованные производителем правила и условия эксплуатации транспортного средства и своевременно реагировать на возникновение отклонений в работе системы зажигания.

• Регулярно контролировать состояние центрального (высоковольтного) провода. Высокая интенсивность работы данного элемента предполагает воздействие на него высоких температур, способствующих образованию копоти на его контактах. Кроме того, неплотный контакт клеммы центрального провода приводит к оплавлению посадочного отверстия, что влечет выход из строя всего агрегата.

Нет искры с катушки зажигания

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

— на катушку зажигания не поступают сигналы тока;
— в карбюратор не доходит топливо;
— ток с катушки зажигания не попадает в трамблер;
— причина нет искры с катушки зажигания;
— между электродами свечи не проходит искра;
— в камеру сгорания не попадает топливная жидкость;
— сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен. Уделите внимание катушке зажигания.

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

— снижение интенсивности работы двигателя;
— проблемы в запускании двигателя;
— резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;
— увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения. Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.
Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.
Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.
Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Содержание

• Почему пропала искра с катушки зажигания
• Причины
• Проверка и устранение неисправности
• Видео «Почему пропала искра с катушки зажигания»
• Способы проверки катушки зажигания мультиметром на основные неисправности
• Как проверить катушку зажигания
• Подготовительный этап
• Визуальный осмотр катушки зажигания
• Проверка катушки зажигания мультиметром
• Нет искры с катушки зажигания — возможные причины
• Как проверить катушку зажигания
• Нет искры с катушки зажигания
• Признаки неисправности катушки зажигания
• Проверка катушки зажигания
• Видео — Что делать, если нет искры ВАЗ 21099

Почему пропала искра с катушки зажигания

Причины

Чтобы определить, что проблема именно в катушке индуктивности, можно понаблюдать за поведением авто. Если катушка зажигания искрит, то машина ведет себя следующим образом:

• Резко снижается интенсивность работы мотора;
• Начинают проявляться проблемы с запуском двигателя;
• Заметное снижение оборотов, а во время холостого хода вообще обрыв работы;
• Ярко выраженное увеличение расхода топлива, которое не возможно не заметить.

Каждой поломке соответствует какая-то причина. Когда катушка зажигания искрит или пропадает искра, то грешить можно на следующие причины:

1. Сигналы тока, предполагаемые для катушки индуктивности не поступают на нее или очень слабый сигнал;
2. Топливо не проходит в карбюратор;
3. Трамблер не получает ток, который должен приходить к нему от катушки индуктивности;
4. Отсутствует искра, также она не проходит между электродами свечи;
5. Топливная жидкость не попадает в камеру сгорания;
6. Распределитель зажигания пришел в непригодность или сломался.

Как правило, указанные выше проблемы являются первоначальными признаками того, что катушка зажигания искрит. Что же, необходимо тщательно изучить и понять их природу.

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным. Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию.

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.

Видео «Почему пропала искра с катушки зажигания»

На записи показано как провести диагностику,если пропала искра.

Способы проверки катушки зажигания мультиметром на основные неисправности

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром – это верный и простой способ определить исправность агрегата и необходимость его замены.

Как проверить катушку зажигания

Подготовительный этап

Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.

Визуальный осмотр катушки зажигания

Проверка катушки зажигания мультиметром

Диагностика электронной системы управления двигателем и электрической цепи трамблера

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.

Нет искры с катушки зажигания — возможные причины

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится, причины:

• на катушку зажигания не поступают сигналы тока;
• в карбюратор не доходит топливо;
• ток с катушки зажигания не попадает в трамблер;
• причина нет искры с катушки зажигания;
• между электродами свечи не проходит искра;
• в камеру сгорания не попадает топливная жидкость;
• сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен. Уделите внимание катушке зажигания.

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя;
• проблемы в запускании двигателя;
• резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;
• увеличение затрат топлива.

Как проверить катушку зажигания

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения. Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки , то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.
Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.
Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.
Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Нет искры с катушки зажигания

Силовая установка транспортного средства не запускается. К сожалению, такая ситуация знакома подавляющему большинству отечественных автолюбителей. И причины, а, следовательно, и решение данной проблемы кроются в работоспособности системы зажигания вашего автомобиля, вернее, в исправности отдельных ее элементов. В частности, катушки зажигания. Итак, в предлагаемой статье мы рассмотрим неисправности катушки зажигания, при которых пуск двигателя автомобиля затруднен или вообще невозможен, а также алгоритм проверки ее (катушки) работоспособности.

Признаки неисправности катушки зажигания

Катушка зажигания современного автомобиля, по сути, является унифицированным преобразователем тока.

Поступающий от аккумуляторной батареи ток низкого напряжения с помощью данного устройства преобразовывается в ток высокого напряжения с последующей подачей на свечи зажигания. Исходя из функционального назначения этого элемента, сформулируем основные признаки, указывающие на сбои в его работе:

Затрудненный пуск силового агрегата автомобиля.

Рост расхода топлива.

Нарушение стабильности работы двигателя в режиме «холостого хода».

Падение мощности и интенсивности работы силовой установки.

«Провалы» при разгоне автомобиля.

Резкое уменьшение числа оборотов и остановка силового агрегата, работающего в режиме «холостого хода».

Прекращение работы группы цилиндров (1-4 или 2-3).

Проверка катушки зажигания

Процедуру проверки катушки зажигания, как правило, начинают с внешнего осмотра. В результате осмотра убедитесь в отсутствии на катушке следов механических повреждений, трещин, черных точек («пробоев»), маслянистых пятен и потеков. Тщательно очистите устройство от грязи и пыли, поскольку их присутствие может спровоцировать утечку тока высокого напряжения, что небезопасно. Внимательно осмотрите провода, подсоединяемые к катушке, на предмет наличия повреждений и изломов, а также следов коррозии и окисления.

Проверку работоспособности катушки в контактной системе зажигания можно выполнить следующим способом:

Центральный провод от катушки подносим к корпусу автомобиля, то есть к «-».

Искра синего цвета, появляющаяся в момент размыкания контактов, свидетельствует о полной исправности катушки зажигания.

Отсутствие искры (слабая искра) указывает на поломку данного элемента (катушки).

Еще одним способом проверки работоспособности катушки зажигания является контроль целостности ее обмоток и изоляции посредством омметра.

Примерная величина сопротивления изоляции – 50 мОм. Следующим этапом контроля работоспособности автомобильной катушки зажигания служит проверка соблюдения полярности и расположения проводов. Спутанность и перекрученность проводов чревата их перегревом, оплавлением и, как следствие, коротким замыканием в системе зажигания транспортного средства.

Для проверки целостности изоляции катушки необходимо соединить контакты трамблера и включить зажигание. Используя амперметр, замеряем величину тока цепи и сравниваем его с рекомендуемым производителем значением. Превышение указанного параметра – характерный симптом неисправности (обрыва обмотки) испытуемого агрегата.

Видео — Что делать, если нет искры ВАЗ 21099

В заключение нашего повествования дадим несколько практических советов, призванных минимизировать не только число выходов катушки зажигания из строя, но и количество проверок ее работоспособности:

Не использовать в бесконтактной системе зажигания катушку, предназначенную для эксплуатации в системе контактного типа.

Тщательно следить в процессе эксплуатации автомобиля за состоянием проводов и соблюдением полярности при их подключении.

Строго соблюдать рекомендованные производителем правила и условия эксплуатации транспортного средства и своевременно реагировать на возникновение отклонений в работе системы зажигания.

Регулярно контролировать состояние центрального (высоковольтного) провода. Высокая интенсивность работы данного элемента предполагает воздействие на него высоких температур, способствующих образованию копоти на его контактах. Кроме того, неплотный контакт клеммы центрального провода приводит к оплавлению посадочного отверстия, что влечет выход из строя всего агрегата.

«

Пропала искра: причины и что делать

Как известно для работы двигателя необходимы два условия: наличие топлива и искры, для его воспламенения. В случаях, когда пропадает искра запуск силовой установки становится невозможным.

Это относится к ситуации, когда искра пропадает полностью, но искры может не быть и на отдельных цилиндрах, когда двигатель начинает троить, наблюдается нестабильный запуск, снижение динамики и мощности на фоне увеличения расхода топлива.

Ситуации различны, как и пути поиска неисправности.

9 причин почему искра отсутствует полностью:

Свечи зажигания

Электроды свечи могут покрыться масляным налетом, появиться нагар, иногда полностью закрывающий зазор между электродами, может произойти пробой изолятора, выгорание электродов и свеча выходит из строя.

Электроды свечей в масле

Катушка зажигания

В катушке зажигания может быть межвитковое замыкание или же обрыв обмотки.

Проверка катушки зажигания

Трамблер распределитель

В трамблере могут быть неисправны контакты, датчик Холла, пробит бегунок или наличие трещины в крышке.

Трамблер

Замок зажигания

В замке зажигания может быть неисправна контактная группа (подгорание контактов, выплавлениепластикового выступа управляющего коммутацией контактов.

Высоковольтные провода

Проблема в проводах может быть выражена в их растрескивании, обгорании внутренней жилы и пробое внешней изоляции.

Неисправный BB провод

Датчик Холла

В бесконтактной системе зажигания за прерывание искры отвечает датчик Холла, отказы которого часто вызваны отпусканием болтов его крепления, либо пробоем самого датчика.

На фото — датчик холла

Датчик коленчатого вала

При отказе ДКВ или плохом контакте в соединении с датчиком, двигатель не запустится даже при наличии искры в системе зажигания. Необходимо проверить соединение или заменить датчик.

ЭБУ

При сбое в электронном блоке управления двигателем также может отсутствовать искра и необходимо провести компьютерную диагностику блока.

Масса двигателя

Провод массы – плохой контакт или обрыв соединительного провода.

Порядок проверки системы зажигания

Для того, чтобы понять в каком порядке необходимо начинать проверку системы, кратко напомним, как она работает.

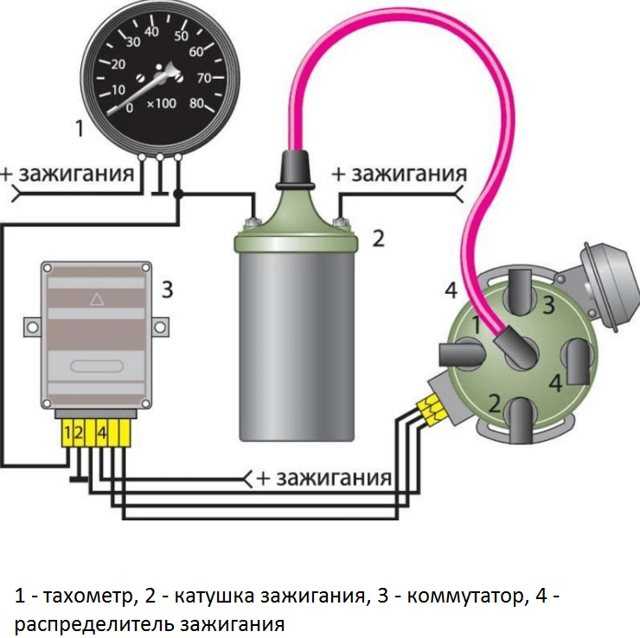

Схема работы классической системы зажигания

При повороте ключа в положение «зажигание» питание через дополнительное реле замка подается на один из выводов низковольтной первичной обмотки катушки зажигания. Катушка имеет два низковольтных вывода, со второго вывода катушка, посредством провода соединяется с выводом трамблера.

Далее при запуске двигателя в вторичной обмотке катушки создается высокое напряжение, которое через ее центральный высоковольтный провод подается на центральный вывод крышки трамблера.

Затем напряжение через токопроводящую часть бегунка и встроенное сопротивление передается на высоковольтные провода к каждому цилиндру, согласно рабочей схеме двигателя. Провода, в свою очередь передают напряжение через наконечник свечи на саму свечу, между электродами которой в итоге и проскакивает искра, воспламеняя топливовоздушную смесь.

Для того, чтобы напряжение с катушки не подавалось постоянно в трамблере установлены контакты, прерывающие и соединяющие цепь питания катушки, в зависимости от положения кулачков вала трамблера.
При подгорании контактов также может пропасть искра.

Вернемся к проверке системы

Если пропала искра, то необходимо найти где именно разорвала цепь, начиная от предохранителей (цепь защищена не на всех моделях), замка зажигания и далее по описанной схеме, поэтапно проверяя исправность всех ее элементов.

Так, если при повороте ключа в положение «зажигание» на щитке приборов загораются сигнальные лампы, а на выводах катушки есть напряжение, значит замок и низковольтная цепь исправны.

Далее можно проверить сразу несколько элементов за один раз. Для этого при прокручивании стартером (нужен помощник) снимается высоковольтный провод с одной из свечей, но не полностью, а удерживая колпачок над свечой.

Если цепь исправна, то будут слышны четкие щелчки, в противном случае проверку нужно начинать от катушки зажигания.

Катушка зажигания

Бронепровод от катушки зажигания до центрального гнезда крышки трамблера вынимается из крышки и с небольшим зазором прикасается к любой металлической части двигателя. При прокручивании стартером между проводом и металлической частью, если катушка исправна. должна проскочить искра.

Если искры нет, а высоковольтный провод исправен, то катушка вышла из строя и ее требуется заменить.

При исправной катушке необходимо снять крышку трамблера и проверить сначала саму крышку на предмет трещин, а затем бегунок трамблера.

Бегунок трамблера

Проверить бегунок можно двумя способами с помощью того же высоковольтного провода от катушки зажигания или с помощью прибора, поставив его на «сопротивление».

В первом случае при контактной системе зажигания коленвал нужно провернуть чтобы контакты сомкнулись, затем при включенном зажигании поднести с небольшим зазором провод от катушки зажигания над бегунком и отверткой разомкнуть контакты.

Если бегунок «пробит», то между ним и проводом проскочит искра, если нет значит бегунок не прошивает на массу. Затем нужно тестером проверить целостность помехоподавляющего резистора, установленного в разносной пластине бегунка.

Бегунок трамблера

Если резистор «сгорел», то цепи не будет и бегунок не сможет передавать напряжение на выводы высоковольтных проводов, идущих на цилиндры двигателя. Бегунок необходимо заменить.

Чтобы добраться до гаража можно вынуть сопротивление из бегунка и обернуть его, например, фольгой от сигарет и установить на место, этого будет достаточно чтобы добраться до гаража или автомагазина. Вообще будет не лишним, если водитель будет иметь в бардачке запасной бегунок, на случай его пробоя.

Контактная группа трамблера

В случае, когда бегунок исправен, то необходимо осмотреть контакты, на предмет их чистоты и проверить размыкаются ли они при прокручивании вала трамблера. Если контакты исправны, то необходимо проверить провод питания, идущий от катушки зажигания на его входе в трамблер.

Часто пластиковая вставка трескается и напряжение уходит на массу, тем самым разрывая цепь питания.

Из практики.

Был такой случай. Владелец авто, человек со стажем вождения, плюс несколько соседей по гаражу, не могли запустить двигатель, хотя при проверке искра была. При включенном зажигании он подносил высоковольтный провод от катушки к массе двигателя и размыкал отверткой контакты – проскакивала отличная искра.

При прокручивании стартером двигатель не запускался. При детальном осмотре обнаружил, что пластиковый выступ контактов, за счет которого они размыкались при встрече с кулачками вала трамблера, отломился и контакты попросту не размыкались.

Заменили контакты и двигатель запустился с пол оборота.

Второй аналогичный случай, но с замком зажигания.

Шестерку ВАЗ буксировали уже несколько сотен километров на перекладных, добираясь до дома. Мы тогда работали на выезде с города. Очередной буксир отстегнул канат и уехал, а хозяин подошел к нам с просьбой продать катушку зажигания, так как, по его словам она неисправна и потому нет искры и мотор не заводится.

При осмотре оказалось следующее. На катушке буквально был вырван болт, куда подходит низковольтное питание. Проверили катушку она рабочая, несмотря на болтающийся болт.

Далее сняли контактную группу замка зажигания, а так оказалась схожая картина. Оплавился пластиковый выступ, который «командовал» контактами. При повороте ключа в положение «зажигание» лампочки на щитке загорались и цепь была исправна, когда ключ переводили в положение «пуск», то цепь зажигания размыкалась и стартер крутил впустую.

Сняли провода с контактной группы соединили те, что отвечают за зажигание и «чиркнув» проводами, отвечающими за стартер, сразу запустили двигатель. Владелец был очень огорчен, что столько заплатил за буксировку исправного автомобиля.

Нет искры в отдельном цилиндре

Поиск неисправности необходимо сразу начинать со свечи данного цилиндра. Свеча выворачивается, осматривается ее состояние и если она внешне не имеет признаков неисправности (выгорели контакты, нет зазора между контактами, она не в масле и пр.), то свеча проверяется на исправность.

Для этого, на карбюраторных двигателях, корпус свечи прижимается к блоку двигателя с надетым высоковольтным проводом и мотор прокручивается стартером. Если свеча исправна, то есть выдает белую с синевой искру, то проблему нужно искать в самом цилиндре.

О том как проверить свечи, читайте здесь

Если искры нет, то провод этого цилиндра проверяется с заведомо исправной свечей и если искра появилась, то проблема в свече, стоящей до этого в цилиндре. Устанавливается новая свеча и запускается двигатель, если цилиндр заработал, то проблема была в свече, если же нет, то нужно проверить компрессию в данном цилиндре, а также зазор в клапанах данного цилиндра (пережаты клапанные зазоры), чтобы выявить причину неисправности.

В случае, когда нет искры при проверке заведомо исправной свечи, нужно проверить состояние высоковольтного провода, вывод на этот цилиндр в крышке трамблера (возможна трещина).

На инжекторных двигателях не рекомендуется проверять свечи зажигания путем их контакта с массой, так как возможен выход из строя ЭБУ и других электронных систем. Для проверки искры на инжекторных моторах существуют специальные устройства –разрядники, которыми и рекомендуется пользоваться.

Так как свечи зажигания чаще всего выходят из строя советуем иметь всегда запасной комплект, чтобы их можно было быстро заменить в пути.

Резюме

Как видим наличие знаний об устройстве и работе системы зажигания, а также автомобильного тестера помогут любому автовладельцу определить и найти неисправность, не обращаясь в автосервис.

Нет искры с катушки зажигания

Ситуация, когда машина не хочет заводиться, хотя и достаточно распространенная, но, все же, очень неприятная. Особенно, если учитывать тот факт, что случается она всегда именно в то время, когда мы куда-то спешим. Причин того, что мотор не хочет работать, достаточно много, но самая распространенная из них связана с тем, что нет искры с катушки зажигания.

Почему катушка не дает искру

Среди причин того, что транспортное средство не желает заводиться, можно выделить:

• горючее не поступает к карбюратору;
• нет искры с катушки;
• к катушке не доходит сигнал тока;
• поломался распределитель зажигания;
• между электродами свечи зажигания отсутствует искра;
• ток не поступает к тамблеру.

Кроме того, иногда случается так, что функционирование силового агрегата блокируется стартером. Но, прежде всего, следует осмотреть обмотку электромотора. Возможно, там есть обрывы. Если же нет, то, преимущественно, стартер будет исправным. В этом случае следует осмотреть катушку.

Как понять, что нет искры с катушки зажигания

Прежде всего, необходимо понимать, что собой представляет данный узел вообще. Фактически, это устройство предназначено для того, чтобы преобразовывать ток из низкого в высокое напряжение. Без нормальной работы системы, функционирование транспортного средства невозможно вообще. Понять, что с подобным элементом есть некоторые проблемы, можно по таким характерным симптомам:

• снизилась мощность работы силового агрегата;
• есть определенные проблемы с запуском мотора;
• увеличился расход горючего;
• наблюдаются перебои в работе транспортного средства на холостом ходу.

Как проверить искру на катушке зажигания

Когда вы поняли, что проблема кроется именно в катушке, следует осуществить ее ремонт. Но не стоит сразу же бежать в сервисный центр, если нет искры от катушки зажигания. Ведь за такие услуги придется немало заплатить.

Для начала необходимо провести визуальный осмотр элемента. Различные деформации, механические повреждения, сильные загрязнения и пятна могут привести к тому, что на катушку зажигания не поступает ток. Грязь необходимо стереть при помощи сухой тряпки. Обратить внимание нужно и на проводку.

Важно, чтобы на ней не было влаги и обрывов.

Затем следует немножко пошевелить высоковольтной проводкой. Если после этого все равно не идет искра с катушки зажигания, то тут необходимо заняться более тщательной диагностикой.

Нет искры в ВАЗ 2110 инжектор 8 клапанов: разбираем проблему пошагово

Очень часто автовладельцы обнаруживают, что нет искры в ВАЗ 2110 инжектор 8 клапанов. В большинстве случаев причину сбоя им приходится искать самостоятельно. Конечно, можно обратиться в этой целью в ближайшую мастерскую, но кто захочет тратить лишние деньги за диагностику.

Особенно, если автомобиль дороже жизни, и автолюбитель не хочет его доверять в чужие руки. Весомым аргументом в пользу самостоятельного вмешательства является то, что конструкция ВАЗовских двигателей не такая уж и сложная, и тот, кто копался хоть раз в карбюраторе отечественных автомобилей, не должен испугаться инжектора. Нет искры в ВАЗ 2110 инжектор 8 клапанов – и это вас сильно беспокоит.

Для того, чтобы выяснить причину, нужно поэтапно исследовать несколько важных узлов. Хотя человек, который же не первый раз сталкивается с неисправностями инжектора, без труда определит причину. Для этого ему понадобятся лампа-контроллер, мультиметр и разрядник. Шаг первый Наиболее распространённым признаком заболевания инжектора является следующий: стартер функционирует в обычном режиме, но силовая установка не хочет запускаться.

Причина этого, скорее всего – неисправность топливного насоса, что обычно сопровождается характерным дребезжанием. Также нужно проверить предохранители. На старых ВАЗовских моделях их устанавливали под бардачком. В современных автомобилях производители располагают предохранители на панели, возле пассажира. Нужно открутить болты крепления, снять крышку, проверить элементы и, в случае необходимости, провести их замену. Если предохранители ни при чём, то нужно проверить реле – как главное, так и топливное. Слышен щелчок, а контакт чувствуется пальцем – значит с ним всё в порядке. После того, как вы убедились в работоспособности топливного агрегата, нужно проверить с помощью манометра, осталось ли в нём горючее.

В случае, если прибор отсутствует, можно просто нажать на золотник, который поможет определить примерный уровень. Если двигатель вашего автомобиля работает, но давление насоса на нуле, то скорее всего забились бензиновые пути и фильтры. В большинстве случаев причиной этого становится некачественное горючее. Рекомендуем: Почему троит двигатель на холостых оборотах? Возможные причины и план действий

Шаг второй Логично предположить, что если искра отсутствует, то причину нужно искать в свечах зажигания, особенно, если к топливному насосу нет претензий. Чтобы качественно их проверить, в наличии необходимо иметь разрядник. Итак, если удалось обнаружить, что ток одновременно поступает на 2 свечи, это значит, что имеет место пробой на массу.

Если контакт отсутствует сразу у нескольких проводков, то причина может крыться в поломке контроллера или модуля зажигания. Причиной может быть также разрыв провода высокой напруги. Чтобы это проверить, нужно измерить сопротивление. В нормальном состоянии его показатель не должен превышать планку в 200 кОм. Также, нужно обратить внимание на сопротивление отдельных проводов, которое должно не сильно отличаться.

Чтобы подтвердить или опровергнуть неисправность модуля и зажигательной катушки, нужно сразу же проверить коды ошибок на бортовом компьютере. Если уровень комплектации вашего автомобиля не позволяет это сделать, то лучше сразу же заменить подозрительные элементы новыми. Скорее всего, причиной отсутствия искры является поломка контроллера или разрыв проводов, которыми он подключается к катушке.

Если вы заметили, что искры нет ни на одной из катушек, то их все нужно немедленно заменить. А сели нет еще и разряда, то нужно срочно определить есть ли питание. Стоит помнить, что если в систему входит модуль, то нужно также убедиться на месте ли минус. Шаг третий К этому моменту мы уже успели выяснить, что насос функционирует нормально, давление в нём присутствует, свечи продуцируют искры, но силовая установка всё равно отказывается запускаться.

Скорее всего, причина кроется в нарушении технологии установки задаточного диска. Обнаружить его можно на шкиве коленвала. Главной особенностью диска является то, что на нём отсутствует два зубца и это не просто так – данная пустота является интервалом работы датчиков. И если он нарушен, то силовой агрегат запускаться не будет. Тем более, если оборвалась резинка демпфера, и разбилось место установки шпонки. Если даже после всех вышеописанных мероприятий, не удалось выяснить, почему нет искры ВАЗ 2110 инжектор 8 клапанов, то, скорее всего, причина поломки кроется в самой силовой установке.

Поэтому нужно сразу же приступить к проверке поршней и цилиндров, а затем осмотреть газораспределительную систему. Больше ничего предпринимать не нужно и лучше обратиться за помощью к специалистам. И вообще, если вы не уверенны в своей компетентности, лучше сразу же загнать машину на сервисный центр и не усложнять себе жизнь. Пропажа искры на 16-клапанном ВАЗ-2112 может быть следствием выхода из строя сразу нескольких узлов автомобиля или каждого по отдельности. Но, если указанные в статье операции не помогли, то стоит обращаться к специалистам на автосервисе, которые точно выявят причину и устранят её.

Проверяем свечи зажигания и катушку

Далее необходимо оценить адекватность функционирования свечей. Прежде всего, снимает 2 высоковольтных провода с распределителя. После кладем проводку так, чтобы она находилась в 7 миллиметрах от мотора. Запускаем стартер. Если вы увидите искру голубого цвета, то система работает исправно. Если же оттенок будет отличаться, или же искра отсутствует вообще, необходимо заняться ремонтом системы.

Также будет интересно: Вышел со строя модуль зажигания на Opel Astra, что выбрать ремонт или замену?

Затем, в ситуации, когда у вас пропала искра с катушки зажигания, необходимо оценить работоспособность и самой катушки. Алгоритм тут ничем не отличается от проверки свечей. Берем провод, что идет от катушки, после чего подносим его к мотору. Если при запуске движка не будет искрить, то элемент неисправен.

Но на этом все работы не заканчиваются. Теперь следует взять омметр. Так можно будет обнаружить разрыв цепи. Если все нормально, то, проверяя первичную обмотку, мы увидим 3 Ома, а вторичную – 7000 Ом. Если полученные нами показатели будут ниже нормативных значений, следует приобрести новую катушку.

Если нету искры с катушки зажигания, стоит очень внимательно проверить всю проводку и контакты. Осмотрите изоляцию проводки, есть возможность того, что найдется определенный дефект. Прежде всего, необходимо распутать проводку, а также правильно ее разложить. Затем берем амперметр. Чтобы проверить с его помощью систему, следует соединить проводку трамблера, после чего включить зажигание.

Важно, чтобы полученный показатель тока не превышал допустимую для вашего транспортного средства норму.

Если же ток больше, чем нужно, это свидетельствует об обрыве, возникшем в случае короткого замыкания. Как правило, подобная неполадка возникает в том случае, если зажигание включено при выключенном моторе, что приводит к разрыву высоковольтных проводов.

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

• Выход из строя топливного насоса.
• Свечи зажигания.
• Катушка зажигания.
• Высоковольтные провода и их расположение.
• Газораспределительный механизм.

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Предохранители расположены слева от рулевого колеса под переключателем режима света

Рекомендуем: Неисправности ВАЗ 2114 и ВАЗ 2115: коды ошибок

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Непосредственно насос проверяется легко – замыкаются контакты через тестер. Если показания отсутствуют, то деталь «умерла» и требует замены. Если насос – «живой», то необходимо почистить контактную группу и проверить проводку на наличие обрывов.

Свечи зажигания

Расположение свечей зажигания на двигателе

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

Подключаем свечу к высоковольтному проводу, который подключается в 1 цилиндр, а наружной стороной к кузову, чтобы получить массу, и даем контакт зажигания.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки

Катушка зажигания

Ремонтированная катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.

Высоковольтные провода

Проверка высоковольтного провода при помощи мультиметра

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Газораспределительный механизм

Схема газораспределительного механизма 16-клапанного двигателя

Газораспределительный механизм

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

поиск неисправностей в системе зажигания автомобиля

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать. Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений.

В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.

А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

1. Аккумуляторная батарея;
2. Высоковольтные провода;
3. Катушка зажигания;
4. Распределитель зажигания;
5. Неисправности в цепи низкого напряжения.

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой.

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

• Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
• В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к «массе» (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии «искры» в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к «массе» автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

Проверка катушки зажигания

Для проверки катушки зажигания нужно из крышки распределителя-прерывателя вытянуть центральный провод, идущий от катушки.

Вращая стартер, убедитесь в наличие искры от провода, по аналогии со свечными проводами.

• Появление искры указывает на исправность катушки зажигания. В таком случае неисправность следует искать в прерывателе-распределителе.
• Если же из провода искры нет, значит, причина неисправности скрывается или в катушке зажигания, или в цепи низкого напряжения.

При наличии неисправности в катушке зажигания, её следует заменить на новую.

Проверка прерывателя-распределителя зажигания

При подозрениях на неисправность прерывателя-распределителя, необходимо внимательно осмотреть его крышку с внутренней стороны.

• Если крышка в порядке, то просто промойте ее бензином,
• При обнаружении на трещин, крышку нужно будет заменить.

Центральный угольный контакт прерывателя проверяется на предмет “зависания” путем его легко перемещения пальцем.

Изоляция ротора прерывателя-распределителя проверяется на пробой следующим образом:

1. Центральный высоковольтный провод расположите с зазором 5-8 мм от электрода ротора,
2. После этого рукой замыкайте-размыкайте контакты прерывателя (при этом зажигание должно быть включено).

Появление искр в зазоре указывает на неисправность ротора, который необходимо будет заменить.

Проверка цепи низкого напряжения

Для проверки цепи низкого напряжения можно использовать контрольную лампу на 12 В мощностью до 3 Вт. Лампу подключают с одной стороны к клемме низкого напряжения прерывателя, а с другой – к массе автомобиля.

После этого, нужно вручную замкнуть контакты прерывателя-распределителя и включить зажигание. При исправной цепи низкого напряжения, контрольная лампа должна светиться при размыкании контактов, а при их замыкании – гаснуть.

Если при размыкании контактов лампа не загорается, значит, неисправность скрывается либо в проводах низкого напряжения, либо в первичной обмотке катушки зажигания.

Постоянное свечение лампы, при любом положении контактов, указывает на одну из трёх причин неисправности:

1. Сильное окисление контактов прерывателя;
2. Обрыв проводка, ведущего от клеммы прерывателя к рычажку;
3. Обрыв проводка, соединяющего подвижный диск прерывателя с корпусом.

Если причина неисправности оказалась в окисленных контактах, то их необходимо зачистить, после чего следует отрегулировать зазор.

Видео: поиск искры в системе зажигания ВАЗ 2109

ВАЗ 2101 нет искры с катушки зажигания

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого.

При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтакной системами зажигания.

Перед поиском неисправности необходимо более конкретно определить виновника пропажи искры и провести визуальный осмотр высоковольтных проводов, катушки зажигания и трамблера. Банально соскочивший центральный бронепровод с крышки трамблера, неплотно посаженный разъем или окислившаяся (отвалившаяся) клемма на катушке зажигания приведут к исчезновению искры.

После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания. Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.

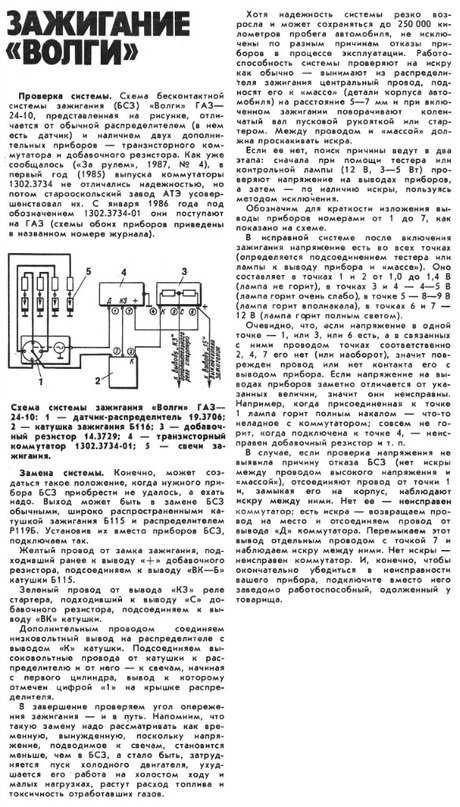

Пропала искра, причины для бесконтактной системы зажигания

Отказала катушка зажигания

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.

Проверка первичной обмотки катушки зажигания

Неисправен коммутатор

Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).

Неисправен датчик Холла

Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.

Датчик Холла, проверка

Обрыв в цепи низкого напряжения

По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».

В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий

Неисправен механический прерыватель в трамблере

Окислились, разрушились или пригорели его контакты. Нет зазора между контактами прерывателя.

Контакты прерывателя

«Обрыв» в цепи низкого напряжения

См. «Схема контактной системы зажигания».

Примечания и дополнения

— Чтобы быстро найти причину исчезновения искры на свечах зажигания нужно знать принцип действия как контактной, так и бесконтактной систем зажигания (подробнее см. «Принцип действия системы зажигания»). Смыл работы системы зажигания заключается в формировании в нужный момент тока высокого напряжения и подачи его на свечи зажигания. Исполняется это за счет прерывания тока низкого напряжения в цепи первичной обмотки катушки зажигания. В бесконтактной системе прерывает ток коммутатор по сигналу с датчика Холла, в контактной механический прерыватель с контактами, с приводом от четырехгранника на валу трамблера.

Еще статьи по системе зажигания автомобилей ВАЗ

— Мокрые свечи зажигания

— Неисправности бесконтактной системы зажигания карбюраторного двигателя

— Неисправности контактной системы зажигания карбюраторного двигателя

— Проверка и установка зазора между электродами свечей зажигания

— Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— Установка момента (угла опережения зажигания) на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099

Сейчас комментируют:

Что то я не пойму. Захожу на cюда, а у меня заканчивается на 645 странице. А их 667. Это к…

Хайма 3. Общие вопросы, 2 часть

· опоздали с поездкой на ТО автомобиля, находящегося на гарантии · Неисправен спидометр…

Как скрутить пробег автомобиля

Подскажите пожалуйста, как подключить штатную магнитолу на калине 1 к телефону через кабел…

Помогите подключить кабель Аукс к штатной магнитоле на калине 1

Стоит ли перед такими наездниками распинаться?

ВАЗ-2115 погасла приборная панель и левые габариты

Здравствуйте господа. Подскажите, что может быть за проблема. Выдавливает антифриз под хом…

Выдавливает антифриз под хомут

Посмотри предохранитель F10(7,5 А) он отвечает за лампы габаритных огней по левому борту.…

ВАЗ-2115 погасла приборная панель и левые габариты

Ни одного человека в своей жизни не обидел незаслуженно.Нежели и случалось,всегда прин…

Флудилка

Руль вибрирует при торможении на скорости более 100 км/ч, причем если тормозить резко со в…

Вибрирует руль при торможении

Погасла приборная панель и левые габариты. Что делать?

ВАЗ-2115 погасла приборная панель и левые габариты

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

— на катушку зажигания не поступают сигналы тока;
— в карбюратор не доходит топливо;
— ток с катушки зажигания не попадает в трамблер;
— причина нет искры с катушки зажигания;
— между электродами свечи не проходит искра;
— в камеру сгорания не попадает топливная жидкость;
— сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен. Уделите внимание катушке зажигания.

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

— снижение интенсивности работы двигателя;
— проблемы в запускании двигателя;
— резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;
— увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения. Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.
Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.
Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.
Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Нет искры — когда двигатель заводится, но нет искры

Нет искры — когда двигатель заводится, но нет искры

Отсутствие искры — одна из наиболее распространенных причин, по которой двигатель не запускается.

Если в вашем двигателе нет искры, вы можете сколько угодно крутить двигатель, но он никогда не заведется.

При отсутствии искры нужно быть терпеливым и непредвзятым.

Зацикленность на конкретных компонентах — хороший способ не найти настоящую проблему. Гораздо более вероятно, что проблема связана с одним из следующих. Чаще всего это провод, разъем, масса или переключатель, чем фактический компонент системы зажигания.

Итак, не сосредотачивайтесь на одном элементе, пока тестирование не покажет, что элемент может быть неисправен. Знание того, на что следует обращать внимание при поиске и устранении неисправностей в системах зажигания, может позволить принять правильные решения. Во-первых, мы знаем, что ваш двигатель проворачивается, но не заводится.

Перед проведением любых испытаний всегда начинайте с полностью заряженной батареи.

Проверка полного заряда аккумулятора

Сначала убедитесь, что в вашем двигателе нет искры:

• Отключите топливную систему, удалив предохранитель или реле топливного насоса.
• Вставьте тестер свечи зажигания в колпачок свечи зажигания и заземлите его на кусок металла на двигателе.
• Наконец, попросите кого-нибудь провернуть двигатель и понаблюдайте за искрой.

Если двигатель имеет систему зажигания с катушкой на свече без проводов свечи зажигания:

• Снимите одну из катушек со свечи зажигания.
• Используйте дополнительную свечу зажигания.
• Тестер свечей зажигания.
• Или даже отвертку на конце катушки.
• Заземлите его на кусок металла на двигателе.
• Наконец, попросите кого-нибудь провернуть двигатель и понаблюдать за искрой.
• Отсутствие искры указывает на проблему с зажиганием.

В крайних случаях (PCM) может выйти из строя. В некоторых случаях проблема (PCM) приводит к тому, что автомобиль вообще не работает. Функции (PCM) включают в себя; позиционирование коленчатого вала и контроль искры зажигания и времени. Если есть проблемы с тем, как (PCM) выполняет эти функции, автомобиль может не работать.

Проблема также может быть связана с любой из следующих причин:

A Неисправный датчик положения коленчатого вала (CKP) Датчик положения коленчатого вала без искры

Прежде всего, проверьте наличие оборванных, ослабленных или корродированных проводов от датчика к (PCM). Датчик положения коленчатого вала (CKP) контролирует положение или скорость вращения коленчатого вала. Если датчик положения коленчатого вала полностью вышел из строя, он вообще не будет посылать сигнал на (ЭБУ). Тогда компьютер не будет подавать топливо на форсунки. В результате вы не сможете завести машину.

Плохое зажигание  Модуль

Модули зажигания представляют собой полупроводниковые переключающие устройства. И они обычно используют компонент, такой как транзистор, для включения и выключения тока. Таким образом, модуль зажигания во многом похож на механические точки. Однако модули зажигания не могут выполнять эту работу в одиночку. Для активации модуля зажигания требуется какой-либо внешний вход.

Итак, ваш автомобиль может неожиданно заглохнуть во время работы и больше не завестись. Тогда, скорее всего, из-за ослабления или коррозии электрических соединений в модуле зажигания. В этом случае проверьте выключатель, очистите окислившиеся клеммы и при необходимости замените оборванные провода. Еще проблема — урон на перегрев . Если вы не можете завести автомобиль, вам необходимо проверить модуль управления зажиганием.

Другие возможные варианты:

• Плохой захват внутри распределителя.
• A Сорванная шестерня привода распределителя.
• Оборванные, ослабленные или корродированные провода от звукоснимателя к модулю зажигания или (PCM)

Отсутствие искры от электронной катушки зажигания

Электронные датчики зажигания — это компонент традиционных систем зажигания с электронным распределителем. Они расположены внутри распределителя и функционируют; как триггер для системы зажигания, чтобы произвести искру. Катушка датчика контролирует вращение распределителя и запускает систему зажигания. И в оптимальный момент для получения искры с наилучшей синхронизацией для лучшей работы двигателя.

Поскольку датчик зажигания по существу выполняет функцию переключателя активации всей системы зажигания.

Когда он выходит из строя, это может сильно повлиять на работу автомобиля.

Один из первых симптомов неисправности датчика зажигания — двигатель глохнет и, в конце концов, не запускается.

Следовательно, старый или неисправный датчик зажигания; может периодически отключать сигнал, что может привести к остановке двигателя. Двигатель может внезапно просто заглохнуть, как если бы ключ был выключен. В зависимости от характера проблемы иногда автомобиль можно перезапустить и продолжить движение. Следовательно, эта проблема будет только усугубляться и полностью выйдет из строя.

Неисправная катушка зажигания Катушка зажигания

Катушка зажигания — это устройство, которое использует относительно слабую батарею и превращает ее в мощную искру. Один из самых частых признаков неисправности катушки зажигания. Следовательно, это когда транспортное средство работает некоторое время, а затем двигатель внезапно глохнет без видимой причины. В результате это происходит после того, как катушка зажигания или модуль перегреваются . Но это может исправиться после того, как модуль двигателя остынет. В некоторых случаях неисправная катушка зажигания приводит к тому, что автомобиль вообще не заводится.

A Плохой ротор или крышка распределителя (трещины или нагар, которые позволяют искре замыкаться на землю).

Часто подозревают крышку распределителя. Внутренняя и внешняя поверхность крышки должны быть чистыми. На поверхности не должно быть эрозии, а точки обжига не должны иметь ржавчины или коррозии. Также убедитесь, что ротор находится в хорошем рабочем состоянии. Следовательно, это может привести к короткому замыканию напряжения катушки и вызвать; неисправный контакт внутри клеммы крышки трамблера. Результат — пропуски зажигания в свечах зажигания. Ищите любые трещины или следы углерода в крышке.

Неисправное реле ASD

Одним из наиболее распространенных признаков неисправности реле ASD является незапуск двигателя. Но останавливайтесь почти сразу или в случайное время. Итак, реле ASD подает питание на катушки зажигания автомобиля и топливные форсунки. И, что является одним из наиболее важных компонентов, всей системы управления двигателем.

Итак, если у ASD есть какие-либо проблемы, которые мешают его способности; подать питание на компоненты. Затем эти компоненты могут работать неправильно, и могут возникнуть проблемы. Автомобиль с вышедшим из строя или неисправным реле ASD; может глохнуть сразу после запуска или произвольно во время работы.

Неисправность замка зажигания Настройки положения замка зажигания Изображение

Обычно, когда вы вставляете ключ в замок зажигания и поворачиваете его, у вас будет три положения: .

Второе положение — это положение «включено», при котором загораются индикаторы приборной панели.

Третье положение — это режим «старт», когда вы нажимаете клавишу, чтобы фактически запустить двигатель.

Одним из основных признаков неисправности замка зажигания является приборная панель, которая не загорается во втором положении.

Заключение

ПРИМЕЧАНИЕ: Подозревайте (ЕСМ) только в крайнем случае. Итак, если все остальные компоненты работают нормально, возможно, у вас неисправен (ECM). На этом этапе вам следует подумать о том, чтобы доставить свой автомобиль к профессионалу, чтобы диагностировать проблему.

Спасибо!

Двигатель не заводится, нет искры

Главная, Библиотека по ремонту автомобилей, Автозапчасти, Аксессуары, Инструменты, Руководства и книги, Автомобильный БЛОГ, Ссылки, Указатель Авторские права AA1Car

Если ваш двигатель нормально прокручивается, но не запускается из-за отсутствия искры, или он глохнет и не запускается из-за отсутствия искры, проблема может быть связана с одной из следующих причин:

* Неисправный датчик положения коленчатого вала (CKP) (на двигателях без распределителя), или сломанные, ослабленные или корродированные провода от датчика к PCM.

* Неисправный модуль зажигания (на двигателях с распределителем или использующих модуль зажигания отдельно от PCM)

* Плохой датчик внутри распределителя (на двигателях с распределителем), ободранная шестерня привода распределителя (частая проблема с пластиковыми шестернями привода распределителя), оборванные, ослабленные или корродированные провода от датчика к модулю зажигания или PCM.

* Неисправная катушка зажигания (на двигателях с распределителем и одной катушкой)

* Неисправный ротор или крышка распределителя (трещины или нагар, которые позволяют искре замыкаться на массу)

* Неисправное зажигание выключатель.

КАК ПРОВЕРИТЬ ИСКРУ

Чтобы убедиться, что ваш двигатель не запускается из-за отсутствия искры, вы можете выполнить одно из следующих действий для проверки искры:

ВНИМАНИЕ: Вторичное напряжение зажигания может привести к поражению электрическим током. НЕ держите и не прикасайтесь к проводу свечи зажигания во время запуска двигателя.

Если ваша система зажигания работает, вы должны увидеть сильную горячую искру на свечах зажигания при запуске двигателя.

Если в вашем двигателе есть провода свечи зажигания, отсоедините один из проводов свечи зажигания от свечи зажигания и поместите конец провода рядом с металлической поверхностью двигателя. Вы можете вставить маленькую отвертку Phillips в конец провода (чехол штекера) или небольшой болт или гвоздь, чтобы обеспечить токопроводящий путь. Затем проверните двигатель и посмотрите, не проскочит ли искра от отвертки, болта или гвоздя на конце штепсельного провода к двигателю. Если вы не видите искры, есть проблема с зажиганием.

Снимите провод со свечи и вставьте старую свечу зажигания или тестер для свечей зажигания в конец провода (чехол свечи). Поместите свечу зажигания на металлическую поверхность двигателя или заземлите тестер свечи зажигания на двигатель. Затем проверните двигатель, чтобы проверить наличие искры. Отсутствие искры свидетельствует о проблеме с зажиганием.

Если двигатель имеет систему зажигания с катушкой на свече без проводов свечи зажигания, снимите одну из катушек со свечи зажигания и вставьте старую свечу зажигания, тестер для свечей зажигания или отвертку в конец катушки. Заземлите свечу зажигания или тестер свечей зажигания на двигатель, затем проверните двигатель и проверьте наличие искры. Отсутствие искры свидетельствует о проблеме с зажиганием.

Распылите небольшое количество аэрозольной пусковой жидкости в дроссельную заслонку ( ОСТОРОЖНО: Пусковая жидкость легко воспламеняется!). Затем заведите двигатель. Если двигатель запустится, у вас НЕ будет проблем с зажиганием. Незапуск связан с топливом.

ДИАГНОСТИКА ОТСУТСТВИЯ ИСКРЫ

Если в двигателе нет искры, проверьте напряжение на положительной клемме катушки при включенном зажигании.

Если напряжение есть, проблема на стороне срабатывания катушки (датчик коленчатого вала, модуль зажигания или первичная цепь).

Если на катушке ОТСУТСТВУЕТ напряжение, проблема со стороны питания (замок зажигания или цепь проводки зажигания).

Если на катушку подается напряжение, проблема может заключаться в плохом проводе выхода высокого напряжения от катушки к распределителю, тонкой линии трещины в выходной стойке катушки или трещины или следы нагара внутри крышки распределителя или на роторе.

СКАНЕР ДИАГНОСТИКА ЗАЖИГАНИЯ

Если у вас есть сканирующий прибор, подключите его к диагностическому разъему автомобиля и проверьте сигнал оборотов двигателя при запуске двигателя. Нет сигнала? Проблема либо в плохой датчик трамблера (на двигателях с распределителем), ободранная ведущая шестерня распределителя (часто с пластиковыми шестернями), плохой датчик положения коленчатого вала (на двигателях без распределителя), неисправность проводки (обрыв или короткое замыкание провода, ослабленный или корродированный разъем проводки).

Если горит индикатор Check Engine, используйте диагностический прибор для проверки кодов неисправностей, связанных с зажиганием. Любые коды, связанные с катушкой (от P0351 до P0358), потребуют проверки катушки (катушек). Коды пропусков зажигания говорят о необходимости проверки свечей зажигания и/или проводов свечей зажигания.

ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ

Катушки зажигания в системах зажигания DIS функционируют так же, как и в обычных системах зажигания, поэтому проверка практически не отличается. Но симптомы управляемости, вызванные слабой катушкой или мертвой катушкой, будут ограничены одним или двумя цилиндрами в системе зажигания DIS с неисправной катушкой, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

В большинстве случаев проблемы с запуском DIS вызваны неисправным датчиком положения коленчатого вала.

Многие системы DIS используют схему «отработанной искры», когда одна катушка зажигает пару свечей зажигания, расположенных друг напротив друга в порядке зажигания. Другие, в том числе более новые системы с катушкой над свечой, имеют отдельную катушку для каждой свечи зажигания.

Отдельные катушки DIS испытываются практически так же, как катушки зажигания с эпоксидным наполнением (квадратного типа). Во-первых, изолируйте блок катушек, отсоединив все провода. Установите омметр на нижний диапазон и при необходимости выполните повторную калибровку. Подсоедините провода омметра к первичным клеммам катушки зажигания и сравните показания первичного сопротивления с техническими характеристиками (обычно менее 2 Ом). Затем подключите провода омметра к клеммам вторичной обмотки катушки и сравните показания вторичного сопротивления с техническими характеристиками (обычно 6000-30000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и нуждается в замене.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения катушек, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через провода свечей, а не на вторичных клеммах катушек. Просто не забудьте добавить максимальное сопротивление 8000 Ом на фут для проводов вилки.

ПРОВЕРКА МОДУЛЯ DIS И ДАТЧИКА

Вот небольшая хитрость, которая буквально покажет вам, работают ли модуль зажигания DIS и его цепь датчика коленчатого вала: подключите галогенную фару к лепестковым клеммам, которые соединяют модуль DIS с катушками. Здесь рекомендуется использовать налобный фонарь, поскольку он создает большую нагрузку на модуль, чем контрольная лампа. Если фара мигает при запуске двигателя, модуль DIS и цепь датчика положения коленчатого вала функционируют. Значит проблема в катушках.

Если фара не мигает или на модуль или блок катушек не подается напряжение при запуске двигателя, проблема, скорее всего, в цепи датчика коленчатого вала. На большинстве автомобилей неисправный датчик положения коленчатого вала обычно устанавливает код неисправности, поэтому используйте сканер для проверки кода. Или проверь сам датчик коленвала.

Магнитные датчики кривошипа можно проверить, отсоединив электрический разъем и проверив сопротивление между соответствующими клеммами. Если сопротивление не соответствует спецификации, датчик неисправен и его необходимо заменить.

Магнитные датчики положения коленчатого вала вырабатывают переменный ток при вращении коленчатого вала двигателя, поэтому проверка выходного напряжения является еще одним тестом, который можно выполнить. При подключенном датчике считайте выходное напряжение на соответствующих клеммах модуля, прокручивая двигатель. Если вы видите не менее 20 мВ на шкале переменного тока, датчик исправен, а это означает, что неисправность, вероятно, в модуле. Если выходное напряжение низкое, снимите датчик и осмотрите его конец на наличие ржавчины или мусора (магнитные датчики будут притягивать частицы железа и стали). Очистите датчик, переустановите его и повторите проверку. Убедитесь, что он имеет надлежащий воздушный зазор (если он регулируется), потому что расстояние между концом датчика и тормозным колесом или выемками на коленчатом валу будет влиять на выходное напряжение датчика. Если воздушный зазор правильный, а выходная мощность по-прежнему низкая, замените датчик.

Датчики положения коленчатого вала на эффекте Холла обычно имеют три контакта; один для подачи тока, один для земли и один для выходного сигнала. Датчик должен иметь напряжение и заземление для подачи сигнала, поэтому сначала проверьте эти клеммы с помощью аналогового вольтметра. Выходной сигнал датчика можно проверить, отсоединив модуль DIS и запустив двигатель, чтобы увидеть, выдает ли датчик сигнал напряжения. Стрелка вольтметра должна подпрыгивать каждый раз, когда створка затвора проходит через переключатель на эффекте Холла. При наблюдении на осциллографе вы должны увидеть прямоугольную форму сигнала. Никакой сигнал не сказал бы вам, что датчик неисправен.

---

Другие статьи зажигания:

Положение коленчатого вала. Свечи зажигания и характеристики зажигания

Провода свечей зажигания

Распределительные системы зажигания

Системы зажигания с катушками над свечами

Диагностика двигателя, который не прокручивается и не заводится

Дополнительные советы по поиску и устранению неисправностей автомобиля, который не заводится

Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive

---

Обязательно посетите другие наши веб-сайты:

Авторемонт самостоятельно

CarleySoftware 9015 OBD

5

Random-Misfire. com

Scan Tool Help

TROUBLE-CODES.com

Отсутствие искры от распределителя к свечам: проверка и причины .

Если это описывает вашу текущую ситуацию, вам может быть интересно —
Как лучше всего проверить, не является ли проблема дистрибьютором?
А если не дистрибьютор, то что еще?

В этой статье мы ответим на эти вопросы и рассмотрим несколько часто задаваемых вопросов, связанных с дистрибьюторами.

Эта статья содержит:

• Нет искры от распределителя к свечам: как проверить
• Нет искры от распределителя к свечам: 6 возможных причин
• 3 Часто задаваемые вопросы о распределителе
  • Что такое распределитель?
  • Сколько стоит замена распределителя?
  • Какое более удобное решение для замены распределителя?

Начнем!

Нет искры от распределителя к свечам : Как проверить

Ряд факторов может вызвать проблемы с запуском. Таким образом, важно начать с определения того, является ли причиной проблемы дистрибьютор.

Обратите внимание, что распределитель представляет собой довольно сложное оборудование, доступ к которому затруднен. Если вам неудобно отсоединять различные компоненты для доступа к распределителю, пусть это сделает профессиональный механик.

Прежде чем приступить к тесту, убедитесь, что автомобильный аккумулятор полностью заряжен, а поблизости находится еще одна пара рук. Затем:

• Отключите топливную систему, удалив предохранитель или реле топливного насоса.
• Вставьте тестер свечей зажигания в пробку багажника и заземлить ее на кусок металла на двигателе.
• Затем попросите кого-нибудь провернуть двигатель и поискать искру.

Если искры нет или искра слабая, то следующий шаг — определение причины.

Нет искры от распределителя к свечам : 6 возможных причин

Если ваш двигатель прокручивается, но не запускается, велика вероятность того, что он не дает хорошей искры или просто не зажигает. Тем не менее, причиной проблемы может быть любое количество причин.

Вот шесть наиболее распространенных:

1. Грязная или корродированная крышка распределителя

Крышка распределителя является хорошей отправной точкой.

Откройте крышку и убедитесь, что внутри и снаружи чисто. на поверхности не должно быть эрозии, и огневые точки должны быть без ржавчины и гниения .

Пока вы там, убедитесь, что ротор, рычаг ротора и кнопка ротора находятся в хорошем рабочем состоянии. Неисправный ротор распределителя может привести к короткому замыканию напряжения катушки, что приведет к неправильному соединению в клемме крышки, что затем может привести к пропуску зажигания в свечах зажигания. Убедитесь, что каждая точка ротора чистая.

В качестве альтернативы проблема может быть в конденсаторе распределителя.

2. Неисправность датчика положения коленчатого вала

Датчик положения коленчатого вала контролирует положение и скорость вращения коленчатого вала.

Без датчика коленвала модуль управления двигателем ( ECM ) не знал бы, когда запускать топливные форсунки и зажигать свечи зажигания .

Когда датчик коленвала начинает срабатывать, он не может предоставить ECM правильную информацию. Таким образом, неисправный датчик положения коленчатого вала часто проявляется в том, что двигатель не запускается, но, что еще более тревожно, он может привести к остановке двигателя на любой скорости.

Начните с поиска проржавевшего, ослабленного, оборванного провода от модуля управления силовым агрегатом. Топливо не попадет к форсункам, если датчик положения коленчатого вала не подает сигнал на ECM.

3. Проблема с модулем управления зажиганием

Модуль управления зажиганием управляет потоком электрического тока, подаваемого на катушку зажигания, которая генерирует напряжение катушки, необходимое для зажигания свечей зажигания.

Если ваш модуль управления зажиганием вышел из строя, вы обнаружите, что ваша машина иногда глохнет. Если модуль управления зажиганием вообще вышел из строя, даст слабую искру , и машина не заведется.

Проверьте, нет ли ржавчины на переключателе и клеммах, и при необходимости замените поврежденные или оборванные провода свечей зажигания.

В качестве альтернативы может быть неисправен модуль зажигания.

Простой способ проверить модуль зажигания — оставить автомобиль на холостом ходу на 30 минут, а затем постучать по модулю зажигания отверткой. Если машина глохнет, это сильный признак того, что ваш модуль зажигания капризничает.

4. Проблемы с приемной катушкой внутри распределителя

Электронная приемная катушка зажигания находится внутри распределителя и запускает систему зажигания для создания искры. Таким образом, , если есть проблема с пикапом , это может затруднить запуск вашего автомобиля.

Сигнал может периодически отключаться в старом или неисправном подборщике, что приводит к остановке двигателя. В зависимости от того, насколько изношена приемная катушка, вы можете снова завести автомобиль.

Пока вы проверяете распределитель, убедитесь, что балластный резистор работает должным образом. Балластное сопротивление стабилизирует электрический ток, поступающий в систему зажигания, помогая предотвратить дополнительный износ.

5. Неисправная катушка зажигания

Катушка зажигания генерирует и посылает импульс высокого напряжения на свечи зажигания.

Одним из явных признаков неисправности катушки зажигания является внезапная остановка двигателя после нескольких минут работы. Это часто происходит из-за того, что катушка слишком горячая, либо из-за плохой катушки зажигания, либо из-за неисправности другого компонента, и катушка получает слишком большой ток.

При проверке неисправной катушки зажигания обратите внимание на любые признаки трещин, ожогов, плавления или утечки из старых катушек канистры. Если что-то из этого присутствует, катушки нуждаются в замене.

Кроме того, дважды проверьте каждый провод свечи зажигания на наличие ослабленного соединения на колпачке свечи зажигания. Колпачок свечи зажигания обеспечивает отсутствие утечек напряжения, но тепловое и абразивное повреждение может привести к обрыву провода, что приведет ко многим проблемам.

Простым способом проверки проводов свечей зажигания является искромер или цифровой мультиметр, настроенный на сопротивление. Обеспечение надлежащего рабочего состояния каждого провода свечи зажигания может избавить вас от головной боли, связанной с решением более серьезной проблемы с зажиганием.

6. Неисправный замок зажигания

Конечно, все компоненты вашего автомобиля могут работать нормально, и проблема связана с самим замком зажигания.

Отличный способ определить, работает ли ваш замок зажигания, — это , когда вы поворачиваете ключ, чтобы активировать аксессуары автомобиля; лампочки на приборной панели не горят.

3 Дистрибьютор Часто задаваемые вопросы

Давайте рассмотрим некоторые распространенные вопросы о дистрибьюторах и ответы на них:

1. Что такое дистрибьютор?

В старых моделях автомобилей распределитель является составной частью системы зажигания. Как следует из названия, он распределяет искры на каждую свечу зажигания.

Напряжение проходит от катушки зажигания к крышке распределителя по проводу катушки. Оттуда напряжение поступает на ротор распределителя.

Вал распределителя и ротор начинают вращаться, распределяя напряжение на внешние клеммы каждой крышки.

Затем напряжение проходит от внешних клемм распределителя через различные провода свечей зажигания к каждой свече зажигания. Это приводит к возгоранию свечи зажигания, воспламеняя топливно-воздушную смесь в камере сгорания.

В новых автомобилях без систем зажигания с распределителем одна катушка зажигания заменена блоком катушек, который располагается непосредственно над каждой свечой зажигания.

2. Сколько стоит замена дистрибьютора?

Учитывая сложный характер распределителя и его труднодоступное положение, может быть проще доверить это профессионалу.

В этом случае вы можете заплатить от 89 до 123 долларов. Эта цена включает в себя детали, которые должны стоить от 39 до 59 долларов, и работу, которая обычно стоит от 50 до 64 долларов.

Конечно, если ваш автомобиль имеет сложную настройку, затраты на рабочую силу возрастут, особенно если другие компоненты также нуждаются в замене.

3. Какое более удобное решение для замены распределителя?

Если вы хорошо разбираетесь в двигателях, самостоятельно заменить узел распределительного вала не составит большого труда. Однако, если у вас нет опыта и нужного оборудования, лучше доверить это профессионалам.

Если вы ищете надежного механика для ремонта автомобилей, обратите внимание на RepairSmith.

RepairSmith — это универсальное мобильное решение для ремонта и обслуживания автомобилей, предлагающее конкурентоспособные и авансовые цены, 12-месячная гарантия на 12 000 миль, простое и удобное онлайн-бронирование и многое другое.

Подведение итогов

К сожалению, диагностика проблемы с зажиганием, например, почему в вашем автомобиле нет искры или она отказывается производить хорошую искру, может занять много времени и разочаровать.

Если вы не разбираетесь в двигателях, возможно, лучше поручить поиск и устранение неисправностей нашим квалифицированным специалистам ASE в компании RepairSmith.

Автомобиль заводится, но не заводится: как это исправить

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Обычный автомобиль умирает много раз, но с правильным владельцем он всегда может прожить еще один день. Когда что-то выходит из строя, самостоятельная диагностика и ремонт могут сэкономить деньги и устранить неудобства, связанные с доставкой автомобиля в мастерскую. Одна из самых распространенных проблем связана с тем, что машина заводится, но не заводится. Не волнуйтесь, у вас есть это.

У широкой проблемы с невозможностью запуска может быть много возможных причин, поэтому важно понимать, что нужно, чтобы автомобиль завелся и работал. Обычный газовый двигатель нуждается в мощности, топливе, воздухе, сжатии и искре. Судя по проворачиванию двигателя, мощность не имеет значения, так что, скорее всего, проблема в искре, топливе или компрессии. Видишь, ты уже делаешь успехи!

В процессе исключения мы можем определить, какая система и какая часть вызывает блокировку на пути к сгоранию. Несгибаемая информационная команда Драйва здесь, чтобы направлять ваше путешествие и помогать в пути.

Возможные источники проблемы

Где-то в этом автомобиле произошел сбой в предохранителях, реле, системе зажигания, системе подачи топлива или компрессии. Быстрый и грязный метод поиска проблем — использование сканера OBD2 для проверки автомобиля на наличие кодов, но если он чистый, впереди еще некоторая работа. Давайте разберемся с этим.

Предохранители и реле

1. Найдите блок предохранителей и найдите предохранители и реле, относящиеся к системе зажигания и топливной системе. На блоке предохранителей или на задней стороне его крышки должна быть идентификационная схема.
2. С помощью контрольной лампы проверьте и проверьте наличие перегоревших предохранителей.

Блок предохранителей автомобиля., DepositPhotos

Система зажигания и свечи зажигания

Система зажигания состоит из свечей зажигания, проводов свечей зажигания, распределителя (при наличии), катушки зажигания или блока катушек и модуля управления зажиганием. . Вот как его сузить:

Свечи зажигания и провода :

1. Проверьте свечи зажигания на наличие повреждений или плохого зазора и замените их соответственно.
2. С помощью контрольной лампы проверьте целостность проводов свечей зажигания.
   • Если да, сомнительно, что проблема в системе зажигания. Перейдем к топливу и компрессии.
   • Если нет, проблема может заключаться в проводах свечей зажигания, распределителе (если он у вас есть) или катушке зажигания.

Распределитель и катушка зажигания :

Большинство современных автомобилей не имеют распределителей. Вместо этого каждый штепсельный провод имеет свою собственную катушку. Иногда катушка прикреплена к проводу штекера, иногда они расположены в блоке, называемом пакетом катушек. Используйте эти шаги для осмотра распределителя, катушки зажигания и/или блока катушек.

1. Чтобы подтвердить проблему с распределителем, необходимо проверить катушку зажигания на наличие искры.
2. Если в катушке зажигания есть искра, проблема должна быть в распределителе или проводке между катушкой зажигания, распределителем и свечами зажигания. Замените все три.
3. Если в катушке зажигания нет искры, пора проверить ее провода.
4. С помощью контрольной лампы проверьте целостность сигнального провода и провода питания катушки зажигания. Если оба провода исправны, но катушка не дает искры, катушка зажигания или модуль управления зажиганием неисправны. Проверьте оба и при необходимости замените.
5. Если на провод питания катушки зажигания не подается правильное напряжение, проверьте его обратно и проверьте возможные источники отключения или помех.
6. Далее проверьте датчик положения коленчатого вала. Эта маленькая технология считывает движение коленчатого вала и посылает сигнал системе зажигания, когда нужно стрелять.

Замена бывших в употреблении свечей зажигания., DepositPhotos

Подача топлива

Быстрый способ проверить, есть ли проблема с подачей топлива, — распылить пусковую жидкость во впускной воздуховод. Если затем автомобиль заводится, работает несколько секунд, а затем глохнет, система не получает достаточного количества топлива. Это означает, что может быть проблема с топливным насосом, топливным фильтром или топливными форсунками.

Сначала проверьте давление топлива с помощью манометра. Если давления нет, скорее всего, проблема связана с топливным насосом. Если система показывает низкое давление, это может быть топливный насос или засоренный топливный фильтр.

Топливный насос :

Следуйте руководству The Drive по диагностике неисправного топливного насоса.

Топливный фильтр :

Следуйте руководству The Drive по диагностике и замене забитого топливного фильтра.

Топливные форсунки :

1. С помощью мультиметра проверьте разъемы на топливных форсунках. Если напряжение не измеряется, есть проблема с разъемами или проводкой.
2. Если проблемы не устранены, проверьте датчик положения коленчатого вала, датчик положения распределительного вала или датчик положения дроссельной заслонки.
3. Если вы считаете, что форсунки могут быть забиты, следуйте инструкциям The Drive по очистке топливных форсунок.

Сжатие

Если все вышеперечисленное не помогло диагностировать проблему, используйте тестер компрессии для проверки компрессии вашего двигателя. Низкая или отсутствующая компрессия может помешать запуску автомобиля. Если вы обнаружите, что у вас низкая компрессия или ее отсутствие, у вас может быть серьезная механическая проблема с двигателем, и вам следует обратиться к профессионалу.

Тестирование компрессии двигателя., DepositPhotos

Получите помощь с автомобильными шатунами от механика на JustAnswer неправильное положение или утечка масла повсюду могут сорвать проект. Вот почему мы сотрудничаем с JustAnswer, которая связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самой сложной работой.

Так что, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Часто задаваемые вопросы об автомобиле, который заводится, но не заводится

У вас есть вопросы, у The Drive есть ответы!

Могут ли неисправные свечи зажигания привести к тому, что автомобиль заведется, но не заведется?

Если свечи зажигания старые, изношенные, загрязненные или поврежденные, они могут не искрить. Когда нет искры, нет запуска.

Что может привести к ситуации, когда не заводится и не заводится?

Если ваш автомобиль не заводится и не проворачивается, вероятно, возникла проблема со стартером или системой зарядки, которая включает в себя аккумулятор, клеммы аккумулятора, генератор переменного тока и любые проводные соединения.

Может ли датчик распредвала стать причиной проблемы с запуском двигателя?

Датчик распредвала редко бывает первопричиной незапуска двигателя, но это возможно.

Рекомендуемые диагностические продукты

Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected]

Как устранить проблемы с зажиганием?

Быстрые ссылки:

• Как работают системы зажигания

• Как проверить катушку зажигания

• Проверка и замена выключателя останова
• Отказ модуля зажигания

Система зажигания — это система запуска вашего небольшого двигателя. Независимо от того, запускаете ли вы двигатель с помощью троса или поворота ключа на электростартере, вы полагаетесь на систему зажигания, чтобы произвести искру внутри камеры сгорания.

Когда вы запускаете газонокосилку или небольшой двигатель, вы поворачиваете маховик, и его магниты проходят через катушку (или якорь). Это создает искру. Система зажигания координирует синхронизацию таким образом, что искра воспламеняет воздушно-топливную смесь в камере сгорания, как только она достигает максимального сжатия в каждом цикле двигателя, тем самым максимально увеличивая мощность двигателя.

Когда двигатель работает, маховик продолжает вращаться, магниты продолжают проходить через катушку, а свеча зажигания продолжает работать в соответствии с заданным временем.

Типы систем зажигания

• Твердотельные системы: более современный вариант, в этих системах используется крошечный транзистор в катушке или якоре для замыкания электрической цепи, которая проходит через провод свечи зажигания к искре. штекер(ы)

• Системы точек прерывания: используются на двигателях, выпущенных до 1980, в этих системах вместо транзистора используется механический переключатель для замыкания электрической цепи, используемой для получения искры

  .

Как проверить катушку зажигания в маленьком двигателе

Катушку, вероятно, проще всего проверить, и поэтому ее нужно проверить в первую очередь, приступая к поиску и устранению неисправностей в системе зажигания.

Проверка катушки или якоря

Если искра проходит через промежуток тестера, ваша катушка зажигания работает нормально. Если нет, его необходимо заменить.

Двигатель глохнет во время работы? Подсоедините тестер между кабелем зажигания и свечой зажигания и запустите двигатель. Когда он остановится, следите за окном.

Распространенные ошибки при проверке катушек

• Обязательно отсоедините катушку от жгута проводов оборудования, а также от жгута проводов двигателя и используйте искромер. Убедитесь, что провод заземления катушки не замыкается на кусок листового металла

  .

• НЕ присоединяйте тестер к свече зажигания для этой проверки. Двигатель может запуститься. Без установленного заземляющего провода вы не сможете его отключить

Замена катушек или якорей зажигания

Якорь зажигания должен быть установлен на точном расстоянии от маховика. В руководстве по ремонту двигателя будет указан правильный зазор для вашего двигателя. Общие диапазоны зазоров арматуры: 0,006–0,010 дюйма и 0,010–0,014 дюйма. Арматура часто комплектуется прокладкой, помогающей установить зазор.

• Отсоедините провод свечи зажигания и закрепите его, удалив все батареи, если они есть

• Открутите винты крепления старой катушки зажигания (якоря)

• Ослабьте тугой винт, чтобы магниты притянули якорь зажигания к маховику и регулировочной шайбе. Затем затяните оба крепежных винта и вращайте маховик до тех пор, пока регулировочная прокладка не выскользнет

  .

• Повторно подсоедините выключатель останова

Проверка и замена выключателя останова

• Установите переключатель выключателя оборудования в положение ВЫКЛ. или СТОП. Если двигатель не подключен к оборудованию, заземлите провод выключателя останова на цилиндр 9.0015

• Попытка запуска двигателя с помощью шнура сматывания или ключа (при наличии)

• Искры не должно быть. При появлении искры осмотрите выключатель остановки на наличие повреждений

• Установите переключатель останова в положение ПУСК или РАБОТА

• Если двигатель не подключен к оборудованию, убедитесь, что провод выключателя остановки не заземлен

• Попытка запуска двигателя

В тестере должна быть видна искра. Если искра не появляется, проверьте наличие оборванных проводов, коротких замыканий, заземления или неисправного выключателя останова.

Убедившись в том, что выключатель останова работает, снова подсоедините провод свечи зажигания.

Неисправность модуля зажигания

Поскольку модуль зажигания является электронным и не использует движущиеся компоненты, он обычно является одной из самых надежных частей двигателя. Когда он выходит из строя, это обычно происходит из-за перегрева, вызванного неправильной проводкой заземляющего провода к напряжению батареи.

Если двигатель не дает искры, следует проверить другие участки системы зажигания, прежде чем сосредоточить внимание на модуле зажигания как на источнике неисправности (см. выше).

Если неисправность не обнаружена, может потребоваться проверка самого модуля зажигания. Чтобы лучше определить причину неисправности, обратитесь к авторизованному дилеру.

Распространенные проблемы с маховиком

Если у вас возникают проблемы с опережением зажигания, это чаще всего происходит из-за срезанной шпонки маховика. Вы также можете проверить магниты маховика на возможные проблемы.

Для получения информации по этому вопросу, пожалуйста, посетите наш Часто задаваемые вопросы о проверке маховика и шпонки.

Распространенные проблемы со свечами зажигания

• Требуемый зазор и напряжение свечи зажигания могут варьироваться в зависимости от температуры, высоты над уровнем моря и настроек двигателя

• Старые, поврежденные или загрязненные свечи зажигания также могут потребовать обслуживания или замены

ПРЕДУПРЕЖДЕНИЕ : Всегда читайте руководство(а) по двигателю и оборудованию перед запуском, эксплуатацией или обслуживанием двигателя или оборудования, чтобы избежать травм или повреждения имущества. Обратитесь к авторизованному дилеру, если вы не уверены в какой-либо процедуре или у вас есть дополнительные вопросы. Найти все предупреждения о безопасности двигателя

Запасные части для обслуживания в магазине

Узнайте, как правильно и безопасно использовать, устранять неисправности и обслуживать оборудование Briggs & Stratton.

Просмотреть статьи с инструкциями >

Узнайте о новейших продуктах, пошаговые инструкции о том, как найти номер модели вашего двигателя и многое другое.

Просмотр видео >

Отсутствие искры: проверка катушки зажигания — DR350 Rebuild

Когда мотоцикл не заводится, как все могут догадаться, потенциально могут произойти две проблемы: нет искры или нет топлива. (Или, возможно, нет искры И нет топлива одновременно.) Жестко, установить, что нет искры, недостаточно, чтобы оживить мертвого пациента. Мы должны погрузиться в детали электрической системы мотоцикла и проанализировать ее шаг за шагом. Так что пусть нашим первым шагом в этом путешествии станет тестирование катушки зажигания ДР 🙂

Пролог

Как вы могли уже заметить из предыдущего поста, Марта купила не на ходу Suzuki DR 350. Мотоцикл простоял 2 года в гараже, по причине вероятного выхода из строя карбюратора (мнение предыдущего владельца).

Общее состояние мотоцикла относительно хорошее:

• 33 000 км пробега
• передняя и задняя подвески сухие
• маятник и подшипники prolink в идеальном состоянии
• диски блестящие
• двигатель и карбюратор сухие и без повреждений
• тормозные диски как новые
• тормозные суппорта чистые
• мотоцикл достаточно чистый даже в некоторых уголках, что говорит о том, что он не использовался для хард эндуро

Так достаточно ли его запустить? Не совсем.

Аккумулятор отсутствует, а шины 2004 года выпуска. Кроме того, цепь как тряпка, зеркал нет, а из-под крышки коромысел небольшая течь масла (распространенная проблема).

Мы думаем, что в будущем появятся новые ошибки, пока мы будем перестраивать его. Но исправим их позже, а сначала проверим катушку зажигания 🙂

Почему сначала катушка зажигания?

Как мы упоминали в предисловии к этому посту, есть две причины, по которым мотоцикл не заводится: отсутствие искры или топливо не доходит до цилиндра.

Естественно, мы проверили первую гипотезу и после выкручивания свечи зажигания оказалось, что у нашего пациента действительно нет искры.

Мы провели небольшое исследование среди владельцев DR, чтобы выяснить, что может быть наиболее вероятной причиной этого. Отказ катушки зажигания был наиболее частым ответом, поэтому мы в первую очередь попробовали его.

Процедура проверки катушки зажигания

Вся процедура проверки катушки зажигания описана в руководстве по обслуживанию Suzuki DR350S в главе 5, стр. 2 и состоит из двух измерений.

Процедура проверки катушки зажигания из руководства

Процедура проверки катушки зажигания из руководства

Все, что нам нужно, это простой мультиметр.

Сначала проверяем сопротивление первичной обмотки, то есть между заземлением катушки (металлический куб, служащий опорой катушки) и клеммой катушки (плоский металлический разъем, куда вставляется штекер). Измерение здесь должно находиться в пределах от 0,1 до 1 Ом.

Наша профессиональная визуализация теста первичной обмотки 🙂

Наша профессиональная визуализация теста первичной обмотки 🙂

Далее нужно проверить вторичную обмотку, которая генерирует высокое напряжение. Для этого прикалываем мультиметр между выводом катушки (как и раньше) и контактом внутри колпачка свечи. Результат должен укладываться в диапазон 12 – 22 кОм.

Наша вторая профессиональная визуализация теста вторичной обмотки 😉

Наша вторая профессиональная визуализация теста вторичной обмотки 😉

Устранение неисправности вторичной обмотки катушки зажигания

В случае ДР Марты второе измерение показало, что что-то не так и нет связи между выводом катушки и колпачком свечи зажигания. А вот колпачок свечи очень слабо держался на проводе. Небольшой рывок, и он оторвался. Это позволило нам сузить круг подозреваемых.

Мы провели второй раунд испытаний. Жестко, мы немного модифицировали тест вторичной обмотки — на этот раз мы прикололи мультиметр не к колпачку свечи, а внутрь высоковольтного кабеля. Измерение составило 6,5 кОм.

После этого мы протестировали только свечной колпачок – между его свечным контактом и резьбовым винтом, который входит в высоковольтный кабель и… бинго, у нас не было связи.

Оказалось, что внутри колпачка свечи у нас стоит резистор (╯°□°）╯︵ ┻━┻

Мы не знали, что это за резистор. Но одна только вторичная обмотка имеет сопротивление 6,5 кОм и соединена с резистором в колпачке свечи последовательно, поэтому просто суммируем оба сопротивления, чтобы получить в сумме 12 – 22 кОм по сервис-мануалу.

Мы купили швейцарский колпачок свечи зажигания на 5 кОм, так что в сумме у нас получилось 11,5 кОм. Так что почти в желаемом диапазоне 12-22 кОм, но в любом случае должно хватить.

Посмотреть ход тестирования можно здесь:

Замена свечи зажигания

Поскольку мы нашли виновника, который видимо просто как-то умер и больше не хотел взаимодействовать с катушкой зажигания, мы заменили ее.

Процедура несложная, но хотелось бы сделать ее правильно – раз и навсегда 😉

Снимаем старый колпачок свечи и все резиновые уплотнения. Их должно быть два: один между колпачком свечи зажигания и свечой зажигания и второй – между колпачком свечи зажигания и высоковольтным кабелем.

Перед тем, как надеть новый колпачок, сначала немного подрезаем высоковольтный кабель каким-нибудь вращающимся инструментом. Обычные кусачки здесь лучше не использовать, чтобы не испортить ни резиновую, ни медную жилу кабеля.

Когда у нас есть обрезанный кабель, нам нужно выкопать место в кабеле высокого напряжения для клеммы колпачка свечи зажигания. Так вставляем иголку внутрь по центру троса и немного отодвигаем в стороны. Когда отверстие становится больше — меняем иглу на инструмент большего размера. А когда большой инструмент покажется маленьким — снова меняем его на еще больший 😉 Мы закончили процедуру проделывания отверстий на шестигранном ключе на 1,5 мм.

Когда отверстие готово, накладываем пломбу на высоковольтный кабель.
