Регулировка карбюратора Солекс. Как отрегулировать карбюратор Солекс. Устройство Солекс и его настройка
От большинства специалистов можно услышать, что карбюраторы — это пережиток прошлого, но, тем не менее, очень много автомобилистов до сих пор ездят на транспортных средствах с таким устройством. Так как карбюратор Солекс периодически начинает барахлить, его регулировка становится неизбежностью. Что бы справиться с такими работами самостоятельно, следует узнать все нюансы этого узла транспортного средства.
Содержание
- Устройство карбюратора солекс
- Плохо работает карбюратор, почему
- Правильный диагноз, на что нужно обратить внимание
- Доработка карбюратора, как повысить эффективность
- Как настроить карбюратор, работа пошагово, подробно
- Советы бывалых автомобилистов
Устройство карбюратора солекс
В машинах отечественного производства установлены карбюраторы нескольких изготовителей. Например, таких производителей, как Вебер, Солекс или Озон.
Однако модели Солекс существенно отличаются от своих аналогов и были специально разработаны для автомобилей ВАЗ 2108.
Все карбюраторы Солекс по сути состоят из двух главных деталей — крышки и корпуса. В корпусе находятся смесительные камеры (первая и вторая) с диффузорами, эмульсионные колодцы, ускорительный насос, эконостат, дроссельные заслонки с пусковым устройством и механизмом их привода, регулировочные винты «количества» и «качества», экономайзер, воздушные и топливные каналы карбюраторных систем, поплавковая камера.
Крепится крышка пятью винтами к корпусу через картонную прокладку. В крышке находятся топливные штуцеры, электромагнитный клапан ЭПХХ, каналы подвода воздуха до основных воздушных жиклеров, игольчатый клапан, воздушная заслонка, распылитель эконостата, балансировочные проушины поплавковой камеры, горловины смесительных камер и шпильки крепления воздушного фильтра.

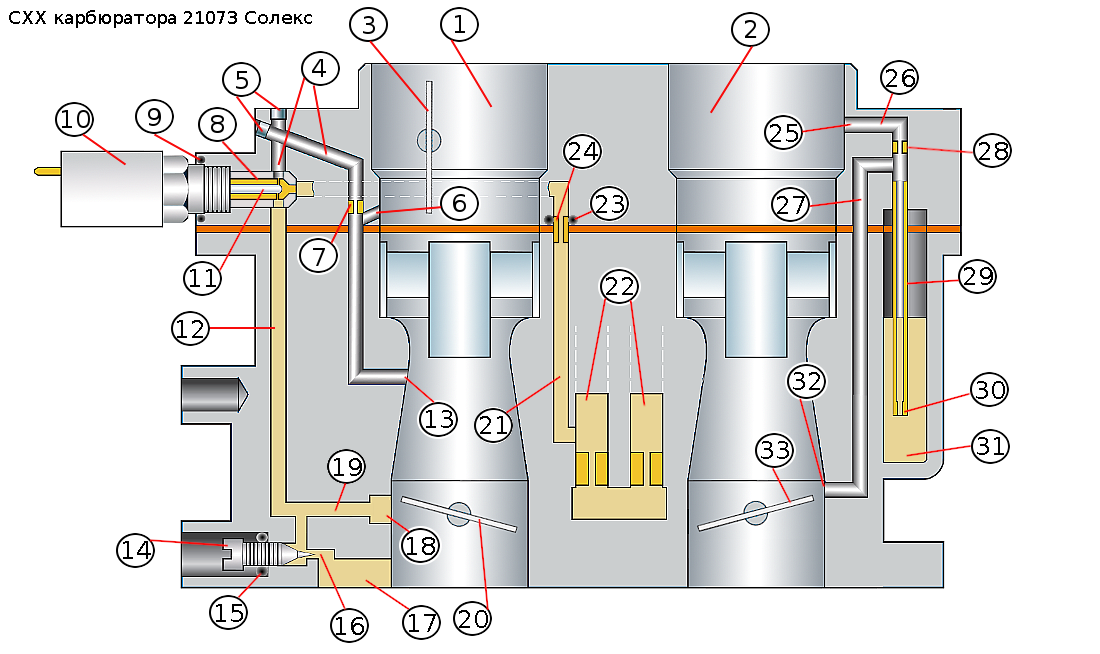

В карбюраторе есть ряд таких систем, устройств и механизмов:
1.
2. Переходная система первой камеры и второй.
3. Экономайзер принудительного холостого хода.
4. Эконостат.
5. Пусковое устройство.
6. Штуцер устройства вентиляции картера.
7. Система открытия дроссельных заслонок.
8. Ускорительный насос.
9. Экономайзер мощностных режимов.
10. Система холостого хода.
11. Основные дозирующие механизмы первой и второй камеры.
Плохо работает карбюратор, почему
Точно так же, как и другие детали и механизмы, карбюратор способен иногда выходить из строя. Предлагаю рассмотреть основные причины такой проблемы:
1.Если качество горючего низкое.
2. Если транспортное средство ежедневно эксплуатируется в плохих условиях, например, если техническое содержание мотора неаккуратное — излишняя влага, грязь и так далее или если вы выбираете режим движения с большими нагрузками для мотора.
3. Если настройка топливной системы неправильная.
Правильный диагноз, на что нужно обратить внимание
Поставить правильный диагноз позволяют следующие явные перебои:
1.Провал скорости — если после нажатия на педаль газа транспортное средство теряет скорость некоторый временный промежуток, а после этого достаточно медленно ускоряется.
2. Если происходят рывки, которые вызывают подергивание всего транспортного средства.
3. Если разгон слабый. Может создаваться впечатление, что кто-то придерживает автомобиль за задний бампер.
4. Если провалы скорости неоднократные и идут каскадно.
Проблему может также спровоцировать несоответствие октанового числа (если оно чрезмерно высокое или слишком низкое) техническим характеристикам мотора.
Доработка карбюратора, как повысить эффективность
Если вы хотите повысить результативность и эффективность работы карбюратора, следует выполнить его модернизацию. Вариантов такой доработки существует несколько:
1.Что бы стабилизировать уровень горючего, необходимо вмонтировать запорную иглу, которая обладает большей надежностью в эксплуатации.
2. Меняем уровень в поплавковой камере посредством замены иглы клапана. Это дает отличный эффект и обеспечивает максимальную стабильность показателей уровня. Помимо этого, такой тюнинг гарантирует поступление в мотор сбалансированной смеси горючего на различных переходных и скоростных режимах работы двигателя.
3. Также можно изъять систему ЭПХХ, что в разы усилит надежность двигателя. В этом случае единственным отрицательным моментом является увеличение потребления горючего приблизительно на пять или семь процентов.
4. Дроссельное распиливание поможет достигнуть несколько преимуществ, в частности, улучшение более равномерного и плавного распределения по цилиндрам топливной смеси (такое усовершенствование нужно для работы мотора на холостых оборотах) и существенное снижение выбросов углекислого газа. Такая доработка снижает потребление горючего до двух процентов.
5. Полировка диффузоров способна повысить скорость потока и снизить аэродинамические потери.
В таком случае необходимый эффект будет достигнут лишь при полировке до идеального и ровного состояния.
Как настроить карбюратор, работа пошагово, подробно
После установки нового карбюратора или при его неправильном функционировании, возникает необходимость в его точной настройке. При этом следует соблюдать точную последовательность всех этапов работы. Сначала нужно выставить в поплавковых камерах правильный уровень.
1.Для этого нужно завести мотор, прогреть его около пяти минут (можете добавить педалью немного газа) и заглушить.
2. Предельно аккуратно отсоединяем топливный шланг, что бы не облиться горючим.
3. Затем снимаем крышку карбюратора. Для этого осторожно откручиваем пять верхних болтов, что бы не было перекосов.
4. Снимаем трос подноса.
5. Теперь ровно поднимаем крышку, что бы предотвратить поломку поплавков.
6. Далее измеряем высоту от привалочной поверхности (при помощи рулетки или штангенциркуля) до уровня бензина. В первой и во второй камерах показатели должны быть 2.
4 — 2.5 сантиметров. При этом необходимо учитывать тот факт, что такие уровни могут отличаться, так как коллектор не стоит в точности горизонтальным образом, по этому нужно брать средний показатель.
7. Если вы заметили отклонения в меньшую или большую сторону, нужно подогнуть в требуемую сторону язычок поплавков. При этом следует убрать из камеры немного горючего, что бы повторный замер был более точным.
8. Теперь необходимо собрать карбюратор обратно, завести мотор и внимательно посмотреть в камеры карбюратора (используйте для подсвечивания фонарик). В течении тридцати или сорока секунд с малых диффузоров не должно просачиваться горючее. Это должно быть явным показателем того, что перелива бензина нет. Однако не стоит при этом газовать, что бы не было выплеска бензина.
После того, как уровень выставлен, следует произвести настройку холостого хода.
1.Находим в проушине подошвы карбюратора винт качества смеси.
2. Берем плоскую отвертку и заворачиваем его по часовой стрелке до упора.
Не стоит применять силу, а то можете сорвать резьбу.
3. Отворачиваем назад на пять или шесть оборотов от этого положения.
4. Заводим мотор, убираем подсос и устанавливаем минимальные обороты винтом количества смеси, что бы мотор работал устойчиво и штуцер ваккумного опережения имел минимальное разряжение. Об исправности карбюратора говорят обороты в пределах 500- 1200.
5. Медленно заворачиваем винт качества, пока двигатель не начнет неустойчиво работать и отворачиваем винт обратно на один или полторы оборота, тем самым возвращая ему оптимальную работу.
6. Выставляем обороты холостого хода винтом количества примерно 850-900. Если мотор начнет глохнуть, следует немного открутить винт качества, добавив обороты.
7. Пятый и шестой пункты нужно повторять, пока не будет достигнуто оптимальное соотношение, во время которого мотор будет работать устойчиво, а разряжение в трубке будет минимальное.
Во время установки холостого хода может возникнуть ряд проблем, например, мотор может не реагировать на закручивание винта количества.
Это значит, что в канал ХХ поступает очень большое количество бензина и винт качества не может его перекрыть. Причин может быть несколько:
1.Вмонтирован слишком большой жиклер холостого хода.
2. Неплотно закручена заглушка или электромагнитный клапан, из-за чего бензин проходит мимо жиклера холостого хода.
3. Деформирован жиклер холостого хода или его посадочное место.
Советы бывалых автомобилистов
Карбюратор является довольно важным узлом мотора и от его регулировки зависит бесперебойная и эффективная работа всего мотора. Как вы сами убедились, настроить карбюратор Солекс может каждый автомобилист, однако для этого нужно в точной последовательности выполнять все работы.
Настройка и регулировка карбюраторов Солекс
В общем вы взвесили уже все за и против, сравнили всевозможные параметры карбюраторов ОЗОН и Солекс, начитались массу отзывов как про один так и про другой, и решили остановить свой выбор на карбюраторе Солекс.
Поздравляем — на наш взгляд вы сделали правильный выбор, хотя это мнение может и звучит несколько предвзято. Солекс уже куплен, и вы планируете установить его на ваш автомобиль. Я надеюсь вы основательно подошли к выбору модификации Солекса под ваш двигатель, в зависимости от его объема… Ну да это уже совсем другая история 😉
Итак карбюратор приобретен, и вы хотите побыстрее его установить на свой автомобиль, настроить и наслаждаться комфортной, быстрой и экономичной ездой. Но не смотря на то, что производитель клятвенно заверяет нас, что карбюратор идеально настроен еще на заводе — разделите это заявление на три и приготовьтесь к настройке. И начнем мы с того, что выставим правильный уровень топлива в поплавковых камерах.
Не стоит забывать, что кто-то делает полноценную обратку в бак, кто-то врезает ее в магистраль перед бензонасосом, некоторые вообще глушат (кстати делать это категорически не рекомендую, перелив обеспечен), у всех разные бензонасосы в разном состоянии, и чтоб настроить уровень верно, делаем следующее:
Нужно завести двигатель, прогреть его около 5 минут, прогазовывая при этом, прислушиваемся не стреляет ли в глушак или обратно в карб, тестируем.
отметим, что солекс настолько неприхотливый карбюратор, что даже при криво подобранных жиклерах и полностью разрегулированный заведет ваш автомобиль. Прогрели двигатель, глушим. Откручиваем с карбюратора шланг подачи топлива, отводим в сторону. Снимайте аккуратно, чтоб не ливануть бензин из шланга в камеры, собъем все показания а это не есть хорошо) Снимаем с карбюратора верхнюю часть, открутив 5 винтов и тросик подсоса с приводом газа. Аккуратно, не наклоняя, горизонтально снимаем верхнюю часть карбюратора. И затем при помощи штангеля (очень удобно) или линейки (крайних случай) меряем расстояние от привалочной плоскости карба до уровня топлива в камерах.
Это расстояние, указанное красным на фото должно быть равно 24 мм. в обеих камерах. Ну, плюс минус миллиметр (поэтому и рекомендуем воспользоваться штангельциркулем, для точности измерения). Однако вы же не выставите машину на идеально плоскую поверхность, да и сам коллектор не стоит идеально по уровню, так что показания будут разниться.
Мы вымеряем уровень в каждой камере и вычисляем средний. В зависимости от результатов замера подгибаем язычок поплавков в ту или иную сторону, убираем бензин частично из обеих камер для повторных замеров, собираем все это обратно, заводим, смотрим. Внимательно смотрим, подсветив фонариком в камеры карбюратора, в течение минуты, хотя б, за это время мы не должны увидеть ни единой капли топлива упавшего с диффузоров, иначе перелив гарантирован. После этого дав поработать двигателю повторяем вышеописанную процедуру по измерению. Если все нормально и уровень в рамках допустимого, то поздравляем, часть дела сделана, если что либо не так — операцию придется повторить.
Если у нас все нормально, показания в норме, приступаем к регулировке холостого ходя на нашем Солексе. Напомним, что данная процедура производится на прогретом двигателе, с его рабочей температурой. Нас интересует теперь два винта — винт качества и винт количества. Винт качества указан красной стрелкой, винт количества соответственно синей.
К винту качества подлазим тонкой отверткой и аккуратно, до упора его закручиваем, не перетяните! Затем откручиваем его на 6 оборотов обратно, против часовой стрелки. С ним пока все. Убираем подсос, заводимся, далее регулируем руками винт количества (синий) — добиваемся устойчивой работы двигателя при минимальном разрежении в штуцерее вакуумного опережения. Затем закручиваем винт качества (красный) очень медленно, пока двигатель не начнет как бы неустойчиво работать, после этого на один оборот назад, можно на полтора чтоб вернуть устойчивую работу двигла. Затем выставляем винтом количества обороты холостого хода в пределах 900 — это оптимально. Если двигатель начинает при этом опять нестабильно работать — откручиваем чутка винт качества. И так до тех пор, пока не поймаем их оптимальное соотношение.
Поздравляем, на этом БАЗОВАЯ регулировка и настройка Карбюратора СОЛЕКС закончена. При условии что все жиклеры с завода поставлены верно и вы правильно определились с выбором карбюратора под ваш двигатель можно ездить спокойно.
Однако если вы хотите еще более тонко настроить ваш карбюратор или машина ведет себя не так, как бы вам хотелось — мы опубликуем в следующих статьях мануалы по подбору жиклеров и многим другим нюансам по настройке Солекса под конкретный двигатель. А ниже описываем проблемы при настройке холостого хода с которыми вы можете столкнуться и возможные причины.
Двигатель не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).
Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:
– Установлен слишком большой жиклер ХХ (по жиклерам у нас отдельный мануал)
– Неплотно закручен электромагнитный клапан, поэтому топливо подсасывается в обход жиклера ХХ
– Деформировано посадочное место жиклера ХХ или сам жиклер.
Что нужно сделать:
– На заведенном моторе на ХХ снять провод с ЭМК — мотор должен сразу же заглохнуть.
Если заглох – скорее всего установлен сильно большой жиклер ХХ и нужно установить жиклер поменьше
Если мотор не глохнет (это явный перелив) – значит бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Выкручиваем ЭМК и смотрим жиклер ХХ а так же его посадочное место на предмет деформации. В случае выявления деформации посадочного придется менять верхнюю часть карбюратора. Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий.
