Чистка и регулировка карбюратора ВАЗ 21099

Если произошел внезапный рост расхода топлива на ВАЗ 21099, снизилась мощность и слышаться выстрелы из впускного или выпускного коллектора, значит, нужна чистка и регулировка карбюратора ВАЗ 21099.

Из-за того, что эта неисправность может застигнуть любого автовладельца и довольно часто это случается там, где нет никаких мастерских, необходимо знать устройство карбюратора ВАЗ 21099. Его принцип работы достаточно простой, и чтобы его отремонтировать чаще всего нужно продуть жиклеры.

На моделях ВАЗ 21099 чаще всего установлены карбюраторы Солекс, иногда карбюраторы ВАЗ 2107. Принцип работы обоих карбюраторов идентичен, они отличаются лишь некоторые деталями в конструкции.

Так карбюратор Солекс установленный на ВАЗ 21099 оснащен двумя поплавковыми камерами. Это создает определенные затруднения при установке уровня топлива, для которого нужен специальный шаблон.

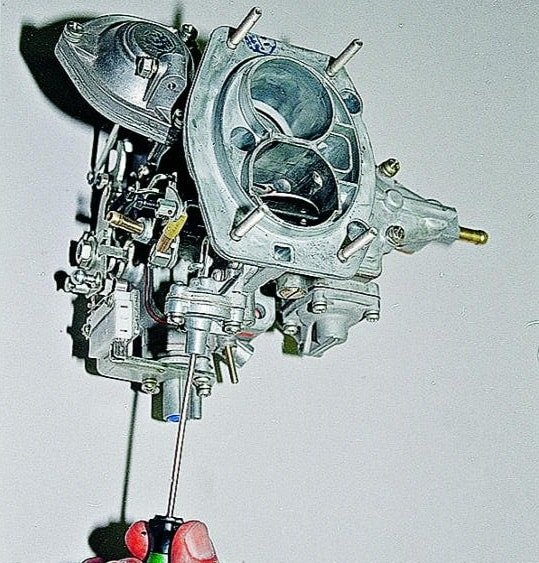

Чистка и регулировка карбюратора ВАЗ 21099

Самым главным при разборе карбюратора является чистота, вот почему не рекомендуется пользоваться для чистки внутренних элементов щеткой или тряпкой. Ведь попавшая внутрь жиклера щетинка или ниточка может вызвать проблемы.

Если принято решение о полной разборке жиклера, обратно их следует вкручивать на свои родные места. Это связано с тем, что жиклеры в разных камерах имеют различные номиналы.

Разборка карбюратора

Вначале нужно открутить электроклапан при помощи ключика. Во время снятия жиклера клапана, его надо внимательно изучить, на предмет чистоты. На клемму клапана, можно подать плюс батареи и расположить его на металлической части машины, при этом клапан должен издать щелчок.

Затем снимается верхняя часть карбюратора, для этого нужно открутить пять болтов. После этого откроется доступ к топливным и воздушным жиклерам и поплавковой камере.

Для качественной чистки карбюратора, производится откручивание воздушных жиклеров, расположенных сверху, затем из топливных колодцев вынимаются эмульсионные трубки.

В эмульсионных трубках и колодцах, обычно скапливается грязь. Для промывки трубок и жиклеров их нужно бросить в емкость с бензином. Топливные колодцы можно продуть компрессором открутив топливные жиклеры.

Еще требуется осмотр ускорительного насоса, он должен быть разобран. Для этого откручиваются четыре винтика и снимается мембрана. Здесь также может накопиться мусор.

Также следует снять носик ускорительного насоса для его продувки в обратную сторону.

Настройка карбюратора ВАЗ 21099

Не следует торопиться со сборкой карбюратора, так как его основные настройки производятся здесь. Самым главным является установка правильного уровня топлива внутри поплавковой камеры. Для этого нужно подогнуть язычок поплавка.

Карбюраторщики с опытом, полагают, что оптимальным расстоянием от поплавка карбюратора до его прокладки является 4-5 мм. При этом зазоре образуется смесь, которая требуется для ВАЗ 21099.

Заводом производителем рекомендуется оставлять зазор 2 мм, но это может привести к переливу топлива и росту его расхода.

Настроив уровень топлива, можно начинать сборку карбюратора. Затем останется произвести подключение тросика управления верхней заслонкой и правильную регулировку холостого хода.

Для установки холостого хода на карбюраторе Солекс пользуются двумя винтами. Одни винтом контролируется качество, другим количество. Лучше не трогать винт качества, если же он выворачивался, его следует закрутить до упора и открутить на несколько оборотов.

После установки винтом количества требуемого числа оборотов агрегата, нужно заворачивать винт качества для обеднения смеси. Его нужно заворачивать пока двигатель не перестанет «колбасить». Затем винт качества надо открутить на тридцать градусов.

Чистка и регулировка карбюратора ВАЗ 21099 завершена.

Это все что необходимо знать о карбюраторе, устанавливаемом на автомобиле ВАЗ 21099. Если машина не хочет ехать, надо просто удостовериться, что в жиклеры ничего не попало, и не произошло заклинивание поплавка.

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Ремонт ВАЗ 21099 (Лада) : Регулировка карбюратора

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 21099 (Лада) 1990-2008 г.в.
3. Регулировка карбюратора

11.15.1 Регулировка карбюратора
Предупреждение При снятии и разборке карбюратора не курите и не пользуйтесь открытым огнем! Перед началом: отсоедините провод от клеммы “–” аккумуляторной батареи и снимите воздушный фильтр. Полностью открытая заслонка. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабьте затяжку бо…

11.15.2 Регулировка привода воздушной заслонки
Предупреждение При снятии и разборке карбюратора не курите и не пользуйтесь открытым огнем! Перед началом: отсоедините провод от клеммы “–” аккумуляторной батареи и снимите воздушный фильтр. Полностью открытая заслонка. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабьте затяжку бо…

11.15.3 Регулировка привода дроссельной заслонки
Примечание При заворачивании гайки 1 заслонка открывается, а гайки 2 – заслонка закрывается. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Нажмите до упора на педаль акселератора. При этом дроссельная заслонка первой камеры должна полностью открыться. Это можно определить по положению с…

11.15.4 Регулировка холостого хода двигателя
Регулировка холостого хода выполняется на прогретом двигателе (температура охлаждающей жидкости 90-95 °С), при отрегулированных зазорах в приводе клапанов и правильно установленном моменте зажигания. Воздушная заслонка при этом должна быть полностью открыта. Так как регулировки частоты вращения …

11.15.5 Регулировка пускового устройства
Регулировка пускового устройства производится на снятом карбюраторе. Перед регулировкой проверьте состояние диафрагмы пускового устройства, отвернув четыре винта и сняв крышку. Замените дефектную диафрагму. Пусковые зазоры: Карбюратор 21081-1107010: воздушной заслонки 2,7 мм …

11.15.6 Регулировка уровня топлива в поплавковой камере
Перед началом: снимите воздушный фильтр (см. подраздел 11.2.), отсоедините тягу воздушной заслонки (см. подраздел 11.3.1.), провод от электромагнитного клапана (см. подраздел 11.3.1.) и топливопроводы подачи и слива топлива (см. подраздел 11.3.1.). Примечание Завод-изготовитель рекоменд…

11.15.7 Проверка работы механизма блокировки второй камеры
Регулировка работы механизма блокировки второй камеры производится на снятом карбюраторе. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поверните рычаг привода воздушной заслонки против часовой стрелки до упора. Воздушная заслонка должна полностью закрыться. 2. Поверните рычаг привода дроссельн…

↓ Комментарии ↓



---

Please enable JavaScript to view the comments powered by Disqus.

1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля
2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля
3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем
4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути
5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление
7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система
8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов

9. Электрооборудование
9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая)

Кузов
10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь

11. Двигатель и его системы
11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора

12. Трансмиссия
12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес

13. Приложения
13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

automend.ru

Как настроить карбюратор на ВАЗ 21099 🚩 Ремонт и сервис

На всех переднеприводных моделях ВАЗ, в т. ч. на ВАЗ – 21099, установлены карбюраторы типа «Солекс». Отличие только в диаметрах жиклеров в зависимости от объема двигателя. Основной настройкой карбюратора является регулировка холостого хода.

Регулировка карбюратора производится только при исправном ГРМ и правильно установленном моменте зажигания

Перед началом регулировочных работ необходимо снять корпус воздушного фильтра, отсоединить трос воздушной заслонки, провод электромагнитного клапана холостого хода и топливные шланги.

Инструменты

Для выполнения этой работы понадобятся: гаечные ключи на 8, 10, на 13, крестовидная отвертка, газоанализатор.

Регулировка карбюратора

В начале регулировки проверяется и устанавливается уровень топлива в поплавковой камере. Линейкой или штангенциркулем измеряется расстояние от уровня топлива до плоскости разъема карбюратора, оно должно составлять 25,5 мм.

Для регулировки уровня топлива отвернуть отверткой пять винтов и снять крышку карбюратора. Перевернуть крышку горизонтально, поплавками вверх. Зазор между нижними концами поплавков и прокладкой должен быть одинаковым и составлять 0,5 – 1 мм. Если зазор не одинаков или отличается от нормы, отрегулировать подгибанием рычагов поплавков.

Далее производится регулировка пускового устройства. Перед регулировкой необходимо проверить состояние диафрагмы, для этого отвернуть четыре винта и снять крышку. Диафрагму с дефектами необходимо заменить.

Полностью закрыть воздушную заслонку и нажать на шток пускового устройства до упора. Воздушная заслонка должна приоткрыться на величину пускового зазора – 3 мм. При отличии от указанного значения, ослабьте контргайку на крышке и отрегулируйте зазор винтом.

После установки на место крышки карбюратора понадобится регулировка привода воздушной заслонки. Для этого полностью открыть воздушную заслонку и также полностью утопить ручку привода воздушной заслонки в салоне автомобиля.

Вытянуть тягу привода из оболочки до упора и затянуть винт на рычаге привода заслонки. Вытянуть ручку привода в салоне, при этом воздушная заслонка должна полностью закрыться. Снова утопите ручку – заслонка должна полностью открыться.

Если этого не происходит, то нужно отпустить болт крепления оболочки тяги и передвинуть оболочку, чтобы воздушная заслонка полностью открывалась и закрывалась.

Регулировка холостого хода

Регулировкой холостого хода добиваются минимального содержания токсичных веществ в отработавших газах. Регулировка производится на прогретом двигателе, с установленным воздушным фильтром.

Так как регулировка холостого хода происходит при помощи газоанализатора, эту работу лучше провести на станции тех. обслуживания

Вращая пластмассовый винт регулировки количества смеси установить холостые обороты величиной 750 – 800 оборотов. Газоанализатором измеряется содержание СО в отработавших газах. Норма составляет 1% с допуском 0,3 процента.

При необходимости величина СО регулируется винтом качества, закрытом одноразовой пластмассовой заглушкой. При заворачивании винта содержание СО уменьшается, при отворачивании – увеличивается.

Далее винтом количества восстанавливают прежние обороты холостого хода и снова проверяют содержание СО. Регулировку повторяют до достижения оптимального результата. После регулировки резко нажмите на педаль газа – двигатель должен без провалов увеличить обороты, а после отпускания педали не должен глохнуть.
