Регулировка сцепления на ВАЗ 2107 своими руками, причины выхода из строя сцепления

Сцепление – один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно сцепление обеспечивает своевременно разъединение, а затем и плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и начале движения двигателя. По сути, сцепление играет роль «выключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и отечественной «классике») сцепление состоит из нескольких основных элементов:

— выжимного подшипника. Он находится не первичном валу, который немного выступает из КПП. При этом крепление подшипника производится не на самой оси (как считают многие), а на защитном кожухе. Именно благодаря подшипнику в действие приводится вилка привода. По своим конструктивным особенностям выжимной подшипник бывает оттягивающего или нажимного действия;

— фрикционных накладок.

Для изготовления этих комплектующих применяется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

— ведомого диска сцепления. Этот узел отличается своей круглой формой. Его основное назначение – подсоединение первичного вала КПП. В составе диска есть демпферные пружины (необходимы для снижения вибраций), шлицевая муфта, лучевое основание и накладки;

— «корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сопоставим с размером маховика. Диск идеально отшлифован с одной из сторон и плотно скреплен с маховиком.

Управление механизмом сцепления производится из салона автомобиля, путем нажатия на педаль сцепления. Принцип ее работы очень прост. В обычном положении (когда педаль отжата), выжимные пружины сдавливают между собой два диска – прижимной и сцепления. При этом оба они плотно прижаты к маховику. Как следствие, первичный вал находится в шлицевой муфте и осуществляет передачу момента вращения.

Как только водитель за рулем авто утапливает педаль сцепления в пол, выжимной подшипник приступает к своей работе. Он давит на выжимные пружины и отодвигает нажимной диски от диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Каких-то особых требований к регулировке сцепления по пробегу не существует. Автолюбитель должен сам следить за эффективностью работы рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь всем узлам сцепления приходится выдерживать большую нагрузку. Часто потребность в регулировке возникает при злоупотреблении сцеплением, когда водитель выжимает сцепление и долго удерживает его в таком положении.

Бывают ситуации, когда при прошлой регулировке были допущены серьезные ошибки. В этом случае приходится переделывать всю работу заново. Если же проигнорировать проблему и продолжать эксплуатировать авто с не отрегулированным сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

Да и какой смысл затягивать с регулировкой, если эту работу можно выполнить в течение 30-40 минут своими силами.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс регулировочных работ не составит проблем даже новичку. Главное – действовать строго по заданному алгоритму:

Загоняйте машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.
Начинайте работу с салона автомобиля. В первую очередь убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводятся от точки верней позиции педали до момента упора непосредственно в поршень цилиндра.
Если все нормально – продолжаем дальше. Если нет – производим регулировку:

— находите стопорную гайку, ограничивающую ход сцепления) и откручивайте ее с помощью ключа на «10»;

— крутите ограничитель (он расположен под стопорной гайкой), измеряя попутно зазор. Как только удается попасть в указанный выше диапазон, затягивайте верхнюю гайку.

Снимайте грязезащитный кожух (для автомобилей с инжектором).
Хорошенько вычищайте толкатель от мусора и обработайте его проникающей смазкой.

Измеряйте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от данного параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

— отведите вилку сцепления максимально назад;

— измерьте свободный ход (нормальный параметр – от 4 до 5 мм). Если же пружина слишком жесткая и не дает произвести измерения, то ее лучше отсоединить на время проверки.

Регулируйте свободный ход (при необходимости). Для этого берите ключ на «17» и держите им регулировочную гайку. Одновременно с этим послабляйте контргайку с помощью ключа на «13».

Возьми ключ на «8» и крепко зафиксируйте толкатель. При этом с помощью ключа на «17» вращайте гайку и выставляйте необходимый ход толкателя. По рекомендации производителя он должен быть в диапазоне от 4 до 5 мм (об этом мы уже упоминали выше).
После завершения регулировки надежно зафиксируйте ключом гайку для регулировки и протяните контргайку.

Теперь перемещайтесь в салон и проверяйте общий ход педали. Здесь норма – 2,5-3,5 сантиметра. Замеры необходимо производить от крайнего верхнего положения до момента, когда сцепление начнет выключаться. Если это необходимо, проведите комплекс регулировочных работ заново.

Вывод

Достаточно первый раз вникнуть в особенности регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа будет занимать не более 30 минут личного времени. Теперь вам не нужно будет из-за такой мелочи обращаться на СТО – вы все сделаете своими руками. Удачи.

Регулировка штока сцепления ваз 2107

На чтение 21 мин. Просмотров 3 Обновлено 04.08.2019

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления.

При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Еще статьи по автомобилям ВАЗ 2105, 2107

Как отрегулировать сцепление на Ваз 2107?

Своевременно выполненная регулировка сцепления на автомобиле ВАЗ 2107 позволит избежать износа выжимного диска и других деталей сцепления. В процессе эксплуатации автомобиля ход педали сцепления может изменяться, что и приводит к повышенному износу выжимного диска. В этой статье мы расскажем вам как отрегулировать сцепление на Ваз 2107, что и позволит избежать поломок автомобиля.

Устройство сцепления на ВАЗ 2107

Перед тем как рассказывать вам о выполнении регулировки сцепления поговорим о том, как устроен этот узел на автомобиле ВАЗ 2107. На этой модели используется сухое однодисковое сцепление, а непосредственно под педалью располагается главный привод от цилиндра сцепления.При нажатии на педаль сцепления начинается движение толкателя, который входит в соответствующее гнездо в поршне главного цилиндра. Под давлением из цилиндра выдавливается гидравлическая смесь, которая по трубопроводу направляется к рабочему цилиндру. Соответственно, такой рабочий цилиндр соединяется посредством толкателя с вилкой сцепления. Такая вилка при нажатии педали сцепления перемещает по втулке выжимной подшипник, соединяет и разъединяет диски сцепления, что и позволяет нам переключать передачи.Наличие многочисленных подвижных элементов неизменно приводит к частым поломкам сцепления на ВАЗ -2107. При этом своевременно выполненная регулировка и осмотр состояния узлов позволит избежать серьезных поломок, что в свою очередь уменьшит расходы автовладельца на обслуживание своего автомобиля. Именно поэтому пренебрегать диагностикой сцепления и его регулировкой на ВАЗ 2107 не следует. Такая работа не отличается сложностью, а при ее выполнении не потребуется использовать каких-либо сложных профессиональных инструментов.

Определяем необходимость регулировки

Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи.Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.

Используемые инструменты

Для проведение такой работы вам потребуются следующие инструменты:

Масштабная линейка.
Нож.
Раствор WD.
Комплект слесарных инструментов.
Ключи на 10 и 13.

Пошаговое описание регулировки

Регулировка сцепления может выполняться из салона, для чего следует регулировать зазор между поршнем главного цилиндра и толкателем. Такая регулировка не представляет сложности и выполняется буквально за несколько минут. В то же время отметим, что отрегулировать сцепление из салона можно при минимальном лифте.Для более точной регулировки следует всё же проводить работы с толкателем рабочего цилиндра. Такой сервис проще всего выполнять, загнав автомобиль на смотровую яму или эстакаду. Нужный нам цилиндр толкателем соединяется со сцеплением и выходит из коробки передач. Тут же расположена возвратная пружина, основное назначение который возвращение вилки в исходное положение, когда педаль сцепления не нажата.В первую очередь необходимо проверить зазор свободного хода вилки. Вам необходимо будет оттянуть вилку от толкателя, после чего измерить зазор свободного хода. Нормативом свободного хода является диапазон 4-5 миллиметра. В том случае, если зазор отличается от такого норматива, необходимо провести его регулировку. Для этого выполняем следующее:

Нужно снять пружину, которая отвечает за приведение вилки сцепления в исходное положение.

Следует отпустить на толкателе контргайку.

Далее вам потребуется ключ на 10, которым удерживают на месте толкатель и сверху накручивают дополнительную упорную гайку, что и позволит добиться необходимого зазора.

Фиксируем накрученную упорную гайку при помощи контргайки. После этого снова проверяем зазор, если он находится в нужном нам диапазоне устанавливаем на место пружину.На этом все сервисные работы завершены. Необходимо лишь убедиться в правильности выполненной работы. Для такой проверки следует завести автомобиль, после чего включить передачу и плавно отпускать педаль сцепления. В том случае, если регулировка выполнена правильно, автомобиль начнёт трогаться с места приблизительно на половине от полного хода педали.

Впрочем, в каждом конкретном случае регулировка хода педали выполняется в зависимости от предпочтений автовладельца. Кому-то нравится, чтобы сцепление включалось выше или ниже. Но при этом помните, что недопустимо такое включение сцепления в самом низу или в самом верху хода педали, так как подобное приводит к серьезным поломкам автомобиля.

Заключение

Самостоятельная регулировка сцепления на автомобиле ВАЗ 2107 не представляет особой сложности. Рекомендуется данные работы проводить каждые 10000 километров пробега. При небольшом люфте в ходе педали сцепления регулировка может выполняться из салона, когда под педалью при помощи регулировочной шайбы регулируют ход сцепления. Если же люфт превышает несколько миллиметров, то регулировку следует проводить под днищем автомобиля, для чего машину загоняют на эстакаду. Такая работа не представляет сложности, поэтому при небольшой сноровке ее вполне по силам выполнить буквально за 10 минут. С такой работой благодаря ее простоте справиться каждый автовладелец, а о том как отрегулировать сцепление на Ваз 2107 мы рассказали в этой статье.

Видео

Регулируем сцепление на ВАЗ 2107, ВАЗ 2106.

Регулировка сцепления ВАЗ 2107, ВАЗ 2106, как правило, требуется после замены сцепления. Правильная регулировка обеспечивает более длительную эксплуатацию деталей сцепления. Перед тем как приступить к проверке и регулировки привода сцепления, убедитесь и в случае необходимости удалите воздух из гидропривода сцепления. Также желательно, чтобы жидкость в гидропиводе была заменена на свежую, в случае если она используется длительное время.

Регулировка привода сцепления сводится к обеспечению зазоров между штоком и поршнем главного цилиндра сцепления, а также между выжимным подшипником и фрикционным кольцом на корзине сцепления.

Зазор между штоком и поршнем главного цилиндра считается нормальным если он составляет 0,1–0,5 мм, который в свою очередь обеспечивает свободный ход педали сцепления значению 0,4–2 мм. Данный зазор регулируется при помощи ограничительного винта хода педали.

Зазор (2 мм) между выжимным подшипником и фрикционным кольцом на корзине сцепления можно определить по величине свободного хода (4–5 мм) штока рабочего цилиндра.

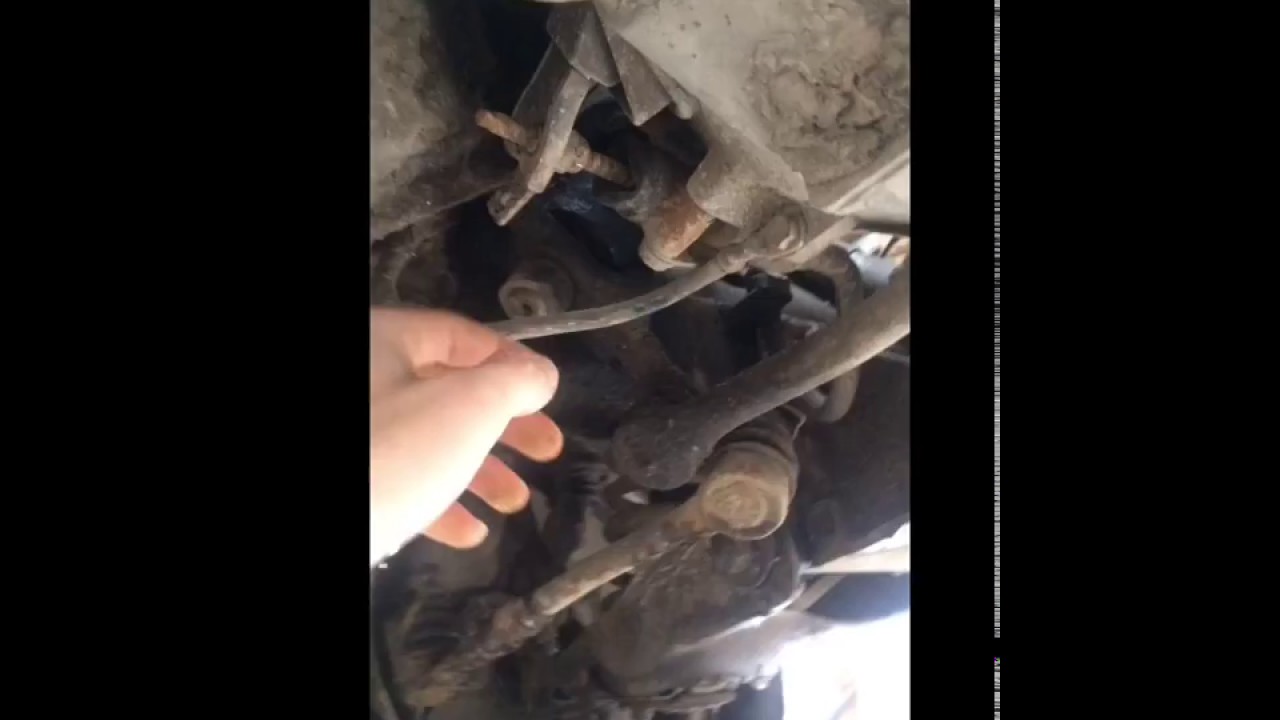

Проверить этот зазор будет удобнее на смотровой яме или подъемнике. Для этого проделаем следющие действия;

Нажимаем на вилку сцепления, упираясь пальцем в шток рабочего цилиндра сцепления. Вилка сцепления должна свободно перемещаться относительно штока на 4–5 мм.
В случае, если зазор не соответствует этим значениям, потребуется регулировка зазора…
…для этого ключами «на 13» и «на 17» ослабляем контргайку на штоке рабочего цилиндра сцепления…

…и, удерживая шток ключом «на 8», регулируем его свободный ход вращая регулировочную гайку ключом.
После того, как закончим все регулировки, свободный ход педали сцепления должен составлять 25–35 мм. Далее затягиваем контргайку.

Как регулировать педали сцепления на авто ВАЗ 2107: инструкции и

Инструкция по регулировке сцепления на ВАЗ 2107

Содержание:

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку сцепления ВАЗ 2107 должен уметь выполнить любой водитель.

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Инструменты

Такой набор ключей желателен для всех владельцев ВАЗ

отвертки;
WD-40 или его аналог;
нож;
жидкость для сцепления;
шланг;
емкость;
обычная линейка или рулетка.

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

Свободный ход нужно отрегулировать, чтобы он равнялся 0,4-2 миллиметрам от верхнего положения педали до упора. В ином случае проводим настройку. С помощью ключа на «10» немного откручиваем гайку, стопорящую ограничитель и путем ее вращения выставляем необходимый зазор.
В случае, если система двигателя ВАЗ 2107 предусматривает инжекторный впрыск горючего, то необходимо снять защитный щиток.
Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.
Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

Регулировать ход толкателя ВАЗ 2107 нужно при помощи ключа на «17». Необходимо сдерживать от проворачивания регулирующую гайку толкателя, а с помощью ключа на «13» ослаблять контргайку.

Фиксируя толкатель с помощью ключа на «8», ключом на «17» выставляем нужные четыре-пять миллиметров.

Выставляем 4-5 мм

Фиксируем контргайку.
Проверяем ход педали — он должен быть приблизительно 30 миллиметров от его верхнего положения до момента отключения. При потребности выполняем это повторно.

Проверка

После того, как вы завершите, обязательно проведите проверку:

Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов!
Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно. Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

«Регулировка системы сцепления на классических моделях ВАЗ»

В этом показано, как отрегулировать и подтянуть сцепление на традиционных автомобилях ВАЗ.

Устранение неисправностей сцепления на ВАЗ 2107

Устройство

Все привыкли, что сцепление – это простая педаль, которая расположена под левой ногой. На самом деле, это сложнейшая система, которая требует постоянного внимания и ухода. Разберемся в принципе ее действия, это совсем не сложно. Прежде всего, надо уяснить, что современные автомобили имеют гидравлический привод сцепления, как тормоза. Здесь так же используется свойство несжимаемости. Нажимая на педаль, водитель передает усилие на поршень, который проталкивает рабочую жидкость из главного цилиндра по трубкам. Дальше жидкость идет по трубкам, после чего передает равное усилие на поршень рабочего цилиндра. На поршне закреплен шток, который регулируется по длине. О регулировке поговорим позже.

Так вот, далее усилие передается через шток на вилку сцепления, которая выполнена по принципу коромысла. Таким образом, вилка нажимает на выжимной подшипник (он так и называется), после чего, под его воздействием, тормозной диск отходит от маховика. Нужно это для того, чтобы отсоединить ведущие колеса от коленчатого вала на момент переключения передачи.

Основные неисправности

Теперь поговорим о том, что же может сломаться в такой системе. Прежде всего страдают резиновые уплотнители, которые находятся в рабочем цилиндре. Как правило, их ресурс примерно равен ресурсу аналогичных уплотнителей в главном цилиндре. Для устранения данного вида неисправности необходимо их заменить. Здесь все работы сводятся к тому, чтобы просто снять указанные узлы, разобрать их и просто заменить детали, а именно маленькие резиновые кольца, на новые. Это несложно. Особое внимание надо уделить рабочему цилиндру. Дело в том, что он расположен в очень неудобном месте. Все проблемы решаются подъемником, либо смотровой ямой.

Так вот, не надо забывать, что в системе тормозная жидкость, так что своевременно надо позаботиться о том, чтобы слить ее, потому что сильный поток, который прорвется после того, как вы вытащите поршень, невозможно просто заткнуть пальцем. Желательно не трогать конусную гайку, потому что потом придется регулировать свободный ход педали. В принципе, умельцы справляются с заменой ремкомплекта рабочего цилиндра сцепления без снятия самого цилиндра. Но для этого нужен навык.

Еще одна проблема, которая может послужить причиной отказа сцепления – это износ выжимного подшипника. Для его замены, как ни крути, придется снимать КПП. Далее проблем возникнуть не должно. Так же может износиться фрикционные накладки тормозного диска, такая процедура описана в одной из наших статей. Износ такого типа совсем не сложно определить. Дело в том, что тогда сцепление начнет шуметь, причем, сначала шум будет не постоянным, а только в тот момент, когда вы отпускаете педаль. Затем он начнет перерастать в постоянный гул.

Ну и, наконец, самая типичная проблема – это воздух, который попал в систему. Его там быть не должно, потому что в таком случае эффективность работы серьезно уменьшается. Рассмотрим, как же удалить его.

Прокачка сцепления на ВАЗ 2107

В первую очередь, надо запастись тормозной жидкостью, чтобы жидкость не ушла из системы. Так же надо позаботиться о таре, которая будет использована для сливания. К ней должен прилагаться прозрачный шланг, диаметром 4-5 мм, для того, чтобы его надеть на штуцер. Так же неотъемлемым инструментом должен стать помощник. Итак, приступим. Педаль сцепления не имеет возвратного механизма или пружины: она возвращается на место при помощи пружины, которая установлена на вилке. Но одного этого усилия недостаточно, поэтому первое время помощнику придется возвращать ее ногой.

Так вот, процедура достаточно проста. Помощник должен нажимать на педаль до того момента, пока в ней не появится тяжесть. После этого ее надо зажать, а вы в этот момент должны открутить штуцер, чтобы выпустить тормозную жидкость. В шланге видны пузырьки воздуха. Повторять данную процедуру нужно до того момента, пока не перестанут появляться те самые пузырьки. Так же не стоит забывать про уровень в расширительном бачке.

Регулировка

Но бывает и так, что сцепление включается, но не функционирует должным образом. Как же оно должно работать? Прежде чем что-то разбирать, надо провести пару тестов. Для начала нужно выехать на ровную дорогу. Необязательно даже асфальтированную, хотя так было бы лучше. После этого надо остановится, включить какую-нибудь передачу, желательно 2. Далее просто надо надавить на педаль газа так, чтобы стрелка тахометра перевалила хотя бы за 3000 оборотов. Автомобиль должен стоять на месте. Не стоит отпускать сцепление в этот момент. Если это не так, и автомобиль потихоньку, хоть и с очень малой скоростью, но все же едет, то, скорее всего, проблема в слишком коротком штоке, тогда гайку на нем надо отвинтить на пару ниток, но не стоит усердствовать и забывать про контргайку. Как правило, такая неисправность сопровождается рычанием при переключении передач, если даже не тяжелым переключением. Сцепление просто не выжимается настолько, насколько это требуется. В таком случае говорят: «сцепление ведет». Есть еще и обратная сторона, когда шток слишком длинный. В таком случае автомобиль будет трогаться только в конце хода педали, а так же будет заметна потеря приемистости. Так же, возможно появление неприятного запаха гари, это перегреваются фрикционные накладки, которые должны быть прижаты и к маховику, и к ведомому диску.

Логично, что для исправления данной неисправности надо немного укоротить шток.

Заключение

Сцепление – это такая вещь, с которой не стоит шутить. К примеру, если вы случайно недосмотрели за ним, то оно может попросту сгореть, после чего стронуться с места можно будет с «толкача». Так же возможно непроизвольное движение автомобиля, а это уже прямая угроза жизни окружающих.

Оглавление:

» data-medium-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=300%2C200″ data-large-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-src=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-srcset=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?w=759 759w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=300%2C200 300w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=90%2C60 90w» data-lazy-sizes=»(max-width: 759px) 100vw, 759px» />

Учитывая возраст машин, они как никто нуждаются в систематическом ремонте для поддержания работоспособного состояния. Чинить технику такого пробега в современных автосервисах не всегда оправданно с точки зрения финансовой стороны.

Поэтому, многие автовладельцы стремятся устранить поломки самостоятельно, своими силами. Не всегда это у них получается, но на помощь им приходят подобного рода статьи – рекомендации, как эта.

Диагностика сцепления

Итак, прежде чем приступать к починке, посмотрите, возможно, деталь достаточно отрегулировать. Например, частые проблемы возникают со сцеплением, а точнее с выжимным диском. Владельцы грешат первым делом на «корзину», мол, прогорела, когда часто держишь педаль в активном положении в пробках.

На самом деле оказывается вовсе не так, нужно немного подтянуть тросик сцепления и всё наладилось. При этом надобность замены агрегата в целом, просто отпала. Надлежащие условия эксплуатации сцепления обеспечат длительность срока использования не менее 70 – 90 тыс. км.

Зафиксированы факты максимального пробега в 390 000 км., правда, подобное случилось на «знаменитой» тройке, изготовленной в те времена. Некоторые умудряются «убить» корзину и диск за 50 – 60 тыс. пробега.

Как отрегулировать сцепление на ВАЗ 2107

Для начала нам необходимо точно удостовериться в необходимости проведения такой процедуры.

Какие инструменты понадобятся для ремонта

Заблаговременно проверяем наличие нужно для ремонта автомобильного инструмента, такого как:

стационарный набор ключей;
плоскогубцы;
удлинитель и дополнительное освещение, если работы будут происходить в ночное время или в условиях недостаточного освещения;
новый трос, манжеты, пыльники, иные детали оригинального производства от завода – изготовителя.

» data-medium-file=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?fit=300%2C201″ data-large-file=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?fit=700%2C468″ data-lazy-src=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?fit=700%2C468″ data-lazy-srcset=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?w=700 700w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?resize=300%2C201 300w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?resize=90%2C60 90w» data-lazy-sizes=»(max-width: 700px) 100vw, 700px» />

Пошаговая инструкция

1 Начало всему – рабочий главный цилиндр

Этот узел расположен в области дна автомобиля, визуально после коробки передач. Но, в смотровую яму лезть вовсе не обязательно, так как смело можно разглядеть его, открыв капот.

Чаще всего в этом месте происходит течь жидкости главного цилиндра из-за быстрого износа резиновых уплотнителей. Первоначально проведите осмотр пыльника главного цилиндра. Если имеет явные повреждения или трещины – лучше замените.

2. Ход педали

Второй этап: замер хода педали сцепления. Свободный ход должен быть равен 0.5 – 2.0 мм. Если показатели превышают указанные данные, обязательно отрегулируйте систему. Свободный ход до момента хвата должен быть 2.5 – 3.7 мм.

3. Ход толкателя

Залезаем под дно технического средства, находим главный цилиндр, рядом с ним будет расположена вилка – толкатель. Она служит для ввода и отвода корзины от диска сцепления.

Проверяем свободный ход, если он равен 3 – 5 мм., или он отсутствует вообще, принято считать дефектом, требующим немедленного устранения. Допустимый ход должен быть в пределах 7 – 10 мм. Слишком большой и слишком маленький ход будет способствовать тому, что выжимной подшипник в скором времени придёт в негодность.

4. Регулировка с салона

Начать регулировку сцепления можно начать непосредственно с салона транспортного средства, не обязательно лезть под низ в смотровую яму. В водительском отсеке, на самой педали сцепления установлен специальный фиксатор – кронштейн для регулировки и подтяжки.

Берём накидной ключ на «17» отворачиваем контргайку, подтягиваем толкатель до нужной высоты, проверяем зазор. После того, как мы отрегулировали свободный ход педали, и он соответствует стандартам, о которых говорили выше, фиксируем гайку и переходим под низ. В нижней части проводим аналогичную процедуру с толкателем.

Как отрегулировать сцепление ВАЗ — настройка сцепления

Сцепление проверка и регулировка свободного хода педали

Сцепление служит основным связующим звеном между двигателем и трансмиссией, составной частью которого он является.

Механизм сцепления выполняет целый ряд важнейших функций: постоянно и надежно передает крутящий момент от двигателя, временно отсоединяет трансмиссию от двигателя, что необходимо в момент переключения передач, торможения автомобиля, и плавно соединяет двигатель с трансмиссией.

Необходимо напомнить также, что сцепление при чрезмерных нагрузках предохраняет детали механизмов трансмиссии от поломок.

Механизм сцепления

На автомобилях “Жигули” установлено сухое одно-дисковое сцепление.

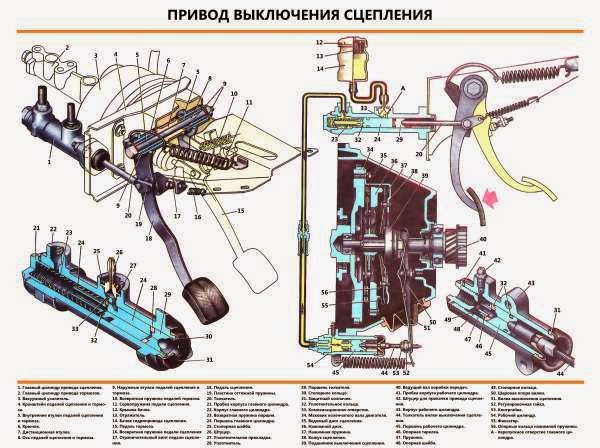

Привод выключения сцепления — гидравлический, а для уменьшения усилия, которое прикладывается к ножной педали, используется дополнительный пружинный механизм (сервомеханизм).

Примененное на автомобилях «Жигули» сцепление при условии грамотного обращения с ним весьма долговечно и надежно в эксплуатации.

Оно обеспечивает легкое и плавное переключение передач, хорошо уравновешено и обладает минимальным моментом инерции.Механизм сцепления состоит из следующих основных узлов и деталей:

картера 1, отлитого из алюминиевого сплава
стального ведомого диска 8 с наклепанными с двух сторон фрикционными накладками 7
нажимного (ведущего) диска 10, который вместе с диафрагменной пружиной установлен в стальном кожухе 9 (хотим напомнить, что в обиходе этот узел часто называют “корзиной сцепления”)
механизма выключения сцепления и привода.

Нормальная работа механизма сцепления зависит от многочисленных факторов, одним из которых является величина свободного хода педали.

Она должна составлять 30—35 мм, величина полного хода педали сцепления — 140 мм. Уменьшение или значительное увеличение свободного хода педали приводит к нарушению нормальной работы сцепления.

Чаще всего эти нарушения выражаются неполным выключением сцепления (при увеличенном свободном ходе) или шумом при работе сцепления, когда педаль отпущена (при недостаточном свободном ходе).

Учитывая важность выполняемых сцеплением функций и его уязвимость при неумелой эксплуатации, завод рекомендует контролировать величину свободного хода педали при каждом техническом обслуживании. Операция по регулировке свободного хода педали сцепления не занимает много времени, однако для ее выполнения необходима смотровая канава или эстакада

Из инструмента вам потребуются два ключа 13 x 17 мм и 17 x 19 мм

Операция по регулировке свободного хода педали сцепления не занимает много времени, однако для ее выполнения необходима смотровая канава или эстакада. Из инструмента вам потребуются два ключа 13 x 17 мм и 17 x 19 мм.

Величины полного и свободного ходов педали сцепления очень просто замерить с помощью линейки, сидя в салоне автомобиля. Если же потребуется регулировка, вам придется спуститься в канаву или забраться под стоящий на эстакаде автомобиль.

Проверка свободного хода педали сцепления

Прежде чем приступить к регулировке, вы можете, находясь под автомобилем, еще раз проверить величину свободного хода педали.

Проверку выполняют следующим образом:

установите большой палец левой руки на толкатель (рис. выше), а указательным оттяните к большому пальцу вилку 3 выключения сцепления, преодолев усилие оттяжной пружины 6 до упора.
если в таком положении свободный ход на толкателе 2 рабочего цилиндра будет находиться в пределах 4—6 мм, значит тревога была напрасной. В противном случае необходима регулировка.
свободный ход педали сцепления регулируют гайкой 4.
для этого необходимо отвернуть контргайку 5, с помощью гайки 4 отрегулировать величину хода толкателя так, чтобы минимальное отклонение вилки выключения сцепления было равно 4 мм, а максимальное — 6 мм, и завернуть контргайку.

Если вы тщательно отрегулировали и установили величину свободного хода вилки выключения сцепления, то величину свободного хода педали можете не проверять. Она в необходимых пределах.

Полезно почитать – повышенный шум при включении сцепления.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить

Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Регулировка сцепления

Необходимые регулировки сцепления ВАЗ 2106, как правило, осуществляются по окончанию технологических операций по смене механического узла в целом. Такие регулировки сцепления позволяют сохранить функционал составных частей в рабочем режиме достаточно продолжительное время, при этом избегая больших финансовых затрат.

В начале эксплуатации требуется осуществить проверку приводного комплекса гидравлики этого механизма на предмет наличия в ней т.н. «воздушных пробок». Если такие дефекты будут выявлены, то их требуется устранить. Специалисты рекомендуют при такой постановке вопроса поменять гидравлическую жидкость полностью. Основной задачей при регулировке сцепления считается необходимость формирования определенной длины между штоком и поршневым насосом цилиндра сцепления и создание требуемого расстояния между выжимным подшипником и кольцом фрикционного типа на диске ведущего типа.

Различают следующие виды регулировок сцепления:

Создание необходимого размера в основном цилиндре механизма, составляющего 0,1-0,5 мм при взаимодействии толкателя с поршнем. Это требуется для регулировки педали сцепления в полномасштабном объеме, проводящейся при ее сборке. Такой размер выставляется путем передвижения приводной педали в диапазоне от 0,4 до 2 мм.
Регулировка необходимого зазора смещения толкателя в цилиндре механизма сцепления рабочего типа, составляющего 3-5 мм. Такой размер достигается путем перемещения гаек узла, причем верхняя гайка контрящего типа. Значение величины передвижения толкателя зависит от имеющегося шаблона.

После таких регулировок педали сцепления свободное перемещение этого привода означенного механизма должен составлять размер от 0,25-0,35 см. Регулировка сцепления в области сочленения выжимного подшипника и фрикционного кольца считается по линейному показателю свободного перемещения штока рабочего цилиндра, которое составляет 3-5 мм.

Последовательность проводимых операций:

Выжимаем вилку сцепления, которой необходимо вольно передвигаться на 3-5 мм, при необходимости корректируем числовые значения.
Немного откручиваем контрирующую гайку и, сдерживая шток, регулируем гайкой величину перемещения в диапазоне свободного перемещения, размеры которой должны варьироваться в пределах 0,25-0,35 см.
После соблюдения необходимого размера верхнюю гайку законтровать.

Для осуществления регулировки педали сцепления ВАЗ 2106 по высоте необходимо произвести замер длины расстояния от ножного привода сцепления до плоскости полика транспортного средства. Далее рукой отжимаем ножной привод и выбираем ход свободного перемещения педали. Это легко определить путем начала увеличенного сопротивления мышцам руки. Нормальная длина для эксплуатации транспортного средства должна составлять 1-3 мм. В ином случае корректируем регулировку педали сцепления по следующему сценарию:

Немного откручиваем контровочную гайку.
Вращаем болт.
Регулируем крепеж и затягиваем контровочную гайку.

Требуется очень осторожно работать с механизмами узлов сцепления, дабы их не повредить. Дело в том, что элементы и узлы механизма сцепления, используемые в «ВАЗовской» классике, изготовлены из алюминиевых сплавов, которые весьма хрупки при неосторожном обращении

После финиша регулировки педали сцепления необходимо удостовериться в корректности замеров (контрольные данные для измерений: величина свободного перемещения ножного привода – 1-3 мм, а расстояние от привода до пола – 90 мм). После окончания регулировочных работ требуется еще раз проверить работоспособность всего агрегата в целом.

Регулировка сцепления ВАЗ-2107 своими руками пошаговая видеоинструкция

Во время эксплуатации автомобиля неправильно отрегулированное сцепление выражается в следующем:

Сцепление ведет. Когда педаль сцепления полностью выжата, диск не отходит от маховика, в результате чего нет возможности нормально переключать передачи. Таким образом, автомобиль может начать движение даже тогда, когда в этом нет необходимости.
Сцепление буксует. Когда педаль сцепления полностью отпущена, диск начинает пробуксовывать. В результате этого он не передает трансмиссии всю мощность двигателя в полном объеме.

Кроме этого, неполадки со сцеплением порой выражаются в его слишком раннем или, наоборот, позднем схватывании. В результате этого управление автомобилем может быть значительно затруднено.

Регулировка сцепления

Для регулировки сцепления потребуются следующие инструменты:

рожковые ключи на 13 и 17;
ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Для проверки, а также регулировки сцепления необходимо спуститься на самое дно смотровой ямы. Проверить величину зазора можно путем оттягивания от толкателя вилки. Расстояние свободного хода должно составлять около 4-5 мм. Но если этот показатель значительно отличается от указанного, то регулировка является необходимой.

Для произведения регулировки нужно:

снять пружину, которая оттягивает вилку сцепления;
отпустить на толкателе контргайку;
при помощи ключа на 8 либо на 10, как говорилось ранее, накрутить или же, наоборот, скрутить гайку до тех пор, пока зазор не будет нужного размера;
при помощи контргайки зафиксировать упорную гайку;
снова проверить зазор;
установить пружину на ее прежнее место.

На этом процедуру регулировки сцепления на ВАЗ-2107 можно считать полностью оконченной. Тем не менее для того чтобы быть уверенным в том, что все сделано правильно, следует проверить работу сцепления. Для этого необходимо завести автомобиль, включить передачу и плавно отпускать педаль сцепления. Если работа проведена успешно, то автомобиль должен тронуться с места, приблизительно на половине хода педали. Хотя возможны и некоторые другие виды регулировок, при которых автомобиль «захочет» поехать при едва отпущенной педали либо практически при полном нажатии. Все зависит от предпочтений самого водителя. Однако не стоит забывать, что в таком случае могут возникать неисправности, указанные в самом начале нашей статьи.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
Шум, возникающий при работе муфты.
Нарушение хода акселератора.

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

диска с корзиной;
маховика;
подшипника;
торсионного демпфера;
коленвала со своим подшипником;
тангенциальной пластинчатой пружины;
вилки выжимного подшипника;
направляющей трубы;
рабочего цилиндра;
первичного вала;
болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач – с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Как отрегулировать сцепление

Эксплуатация любого автомобиля подразумевает уход за ним. Но, не зная инструкции и сомневаясь в правильности своих действий, не стоит лезть под капот машины. В статье будет рассказано, как отрегулировать сцепление грузового автомобиля МАЗ.

Устройство сцепления

В автомобиле МАЗ сцепление сухое, двухдисковое, устроенное по фрикционному типу с расположением по периферии пружин цилиндрической формы. Установлено оно в литом чугунном картере. Оно предназначено для непродолжительного разделения коленвала двигателя с коробкой передач, а также плавного их соединения в то время, когда автомобиль трогается с места и при дальнейшем переключении скоростей.

Надо знать, как правильно отрегулировать сцепление, т.е. проверить его, смазать привод и выжимной подшипник следуя смазочной карте. Надо регулярно следить за тем, как затянуты крепежные болты картера сцепления с картером маховика. Затяжка должна составлять 8-10 кГм. Делать это нужно равномерными движениями, с последовательностью крест-накрест. После затягивания болтов следует их закрепить, отогнув усики стопорных пластин на грани болтовых головок.

Регулировка сцепления и привода

Правила эксплуатации автомобиля МАЗ предусматривают такие регулировки:

регулировка размеров величины отхода ведущего среднего диска, которые обеспечивают необходимые зазоры рабочих поверхностей сцепления после его выключения
регулировка зазорной величины торца крышки клапанного корпуса и регулировочной гайки
регулировка хода педали сцепления
Потребуется набор ключей (рожковых и накидных) и линейка со штангенциркулем.

Этапы регулировки

Чтобы провести полную регулировку сцепления, вначале надо отрегулировать, насколько отходит средний ведущий диск. Это позволит обеспечить нужный зазор рабочих поверхностей сцепления. Дополнительно надо отрегулировать зазор торца крышки клапанного корпуса и его регулировочной гайки, потом провести регулировку работы педали сцепления.
Далее нужно определить то, как снять средний ведущий диск, сняв перед этим крышки люков с картеров сцепления и маховика. Чтобы это провести, надо включить сцепление и установить нейтральное положение коробки передач. Затем следует поворачивать маховик двигателя, ввернув при этом до самого конца четыре регулировочных винта в средний ведущий диск. Предварительно на винтах нужно открутить контргайки.
Не прекращая крутить маховик, надо отвернуть на один оборот винты регулировки и закрепить их контргайками. Затягивая контргайки, не стоит прикладывать огромных усилий, и лучше всего придерживать регулировочный винт, во избежание смещения отрегулированного зазора.
Проводим измерение зазора между торцом задней крышки корпуса клапана и регулировочной гайкой, который должен быть от 3,3 мм до 3,7 мм. Контролировать величину зазора надо после проведения каждого ТО-2. Регулирование этого проводится ослаблением зажима контргайки и установлением нужной величины зазора. После этого надо затянуть контргайку, не нарушая установленного зазора.
Следующим этапом будет то, как отрегулировать педаль сцепления. Для этого потребуется линейка, с помощью которой, после спуска воздуха из пневмосистемы, надо будет измерить величину хода педали. Она должна соответствовать 34-43 мм. Контроль свободного хода следует проводить после каждого ТО-1. Перед этим надо обязательно убедиться в том, что установленный до этого зазор в норме.
Для регулирования свободного хода педали надо разъединить двуплечий рычаг привода педали с вилкой штока клапана и вилкой штока цилиндра сцепления. При этом перевести поршень цилиндра в самый низ, а нижний край двуплечего рычага отвести в обратную сторону до упора. Надо проверить, чтобы отверстия вилки штока цилиндра и рычага не были совмещены примерно на 50%. При отклонении в большую или меньшую сторону нужно довести до необходимого размера с помощью вращения штока цилиндра.
Завершающим этапом того, как отрегулировать сцепление на Мазе, будет соединение рычага и всех отсоединенные элементов, регуляция расстояния между отверстиями вилок с помощью вращения самих вилок. Сделать это будет сложно при большой изношенности фрикционных накладок дисков. В этом случае надо будет переставить двуплечий рычаг на 1 шлиц против часовой стрелки. После чего заново отрегулировать ход педали сцепления.

Подготовка к регулировке сцепления

Некоторые автолюбители задаются вопросом, как отрегулировать сцепление ВАЗ 2106 с наименьшими финансовыми затратами и желательно без привлечения дорогостоящих специалистов. Поэтому в нашей статье излагается, как провести весь комплекс технологических операций по регулировке сцепления вазовской «классики» собственноручно в условиях гаража или смотровой ямы.

Следует запомнить, если в этом механическом узле возникают дефекты, то требуется регулировка сцепления, которая позволит транспортному средству корректное функционирование. Регулировка, видео фильм о которой размещен в сети интернет, необходима, когда при нажатии на ножную педаль включения этого узла механизма выявляются дефекты работы агрегата. К таким неисправностям относятся:

провалы при нажатии;
отсутствует полная интеграция механизма в рабочем сочленении с трансмиссией с потерей упругости;
другие возможные дефекты.

Для проведения таких работ требуется:

набор инструментов и других принадлежностей;
специальная эмульсия WD-40 или аналогичный раствор;
слесарный нож;
специальный раствор для работы гидравлики механизма;
специальный бак;
линейка определенного масштаба.

В каких случаях нужно регулировать педаль сцепления

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Изменение величины хода происходит по разным причинам. Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины. Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

Для устранения достаточно корректировки.
Без замены / ремонта не обойтись.

Если опоздать с настройкой, неисправность перейдёт в более сложную фазу.

Автоклассика: как прокачать сцепление на ВАЗ 2107 и отрегулировать его механизмы?

Разумеется, никто не станет оспаривать важность фрикционной муфты в системе управления автомобилем. Несложные процедуры по настройке этого узла позволят существенно сократить риск износа деталей. Не лишними будут навыки по прокачке гидропривода, потому что любое вмешательство в систему, будь-то замена рабочего цилиндра или падение уровня жидкости в бачке привода, ведет к завоздушиванию системы.

Когда нужна настройка муфты на Lada 2107?

Контроль настроек рекомендуется проводить регулярно на каждом техобслуживании авто. Но есть еще признаки, когда к процедуре следует приступать незамедлительно, поэтому любому владельцу не помешает знать, как прокачать сцепление на ВАЗ 2107 самостоятельно. Неполадки в работе муфты во время эксплуатации выражаются следующими признаками:

Буксует – диск муфты пробуксовывает при полностью отпущенной педали, и не в состоянии передать трансмиссии всю мощность от ДВС.
Ведет – диск не отводится от маховика при полностью выжатой педали, что затрудняет переключение передач.

Что нужно проверить?

Сцепление может включаться чересчур рано или поздно по причине нарушения хода педали, что приводит к рывкам во время движения. Свободный ход педали должен быть в пределах 0,4-2,0 мм, если эти показатели нарушены, то без настройки не обойтись.

Если заглянуть под машину, то можно проверить свободный ход между толкателем (указан красной стрелкой) и выжимной вилкой (синяя стрелка). Прежде, как отрегулировать сцепление на ВАЗ 2107, нужно рукой покачать вилку, если свободный ход отсутствует или превышает 5 мм, то регулировка узла необходима, потому что выжимной подшипник буде подвержен постоянным нагрузкам.

В случае, когда все параметры регулировок в норме, то ход педали до начала включения муфты должен составлять 25-35 мм. Определяется это при помощи линейки, если показатель не соответствует норме, то придется настроить некоторые узлы системы привода муфты.

Все просто: как грамотно отрегулировать сцепление на автомобиле ВАЗ 2107 без помощи специалистов?

Процедура полной настройки системы управления фрикционной муфтой состоит из двух частей, одна выполняется в салоне, а другая – под автомобилем из смотровой ямы. Для работы понадобится набор инструмента:

Комплект ключей.
Набор отверток и клещи.
Линейка или угольник.

Регулировка начального хода педали муфты

Под рулевой колонкой в салоне установлен кронштейн с толкателем. Вращением гаек можно добиться нужного зазора между толкателем и поршнем главного цилиндра сцепления. Именно этот параметр отвечает за начальный свободный ход педали, технология юстировки довольно проста:

Гаечным ключом (на фото № 1) удерживать ограничитель хода, а вторым ключом открутить на два оборота контргайку.
Вращая первым ключом ограничительный штырь (завернуть или отвернуть), установить нужный начальный свободный ход педали – 0,4-2,0 мм.
Проверить при помощи линейки свободный ход и при необходимости повторить операцию наладки.
Затянуть контргайку ключом.

Как регулировать свободный ход выжимной вилки?

Прежде, как прокачать сцепление на классике ВАЗ 2107, нужно выполнить второй регулировочный этап, который делается на эстакаде или смотровой яме. Технология проверки и настройки свободного хода вилки выключения муфты состоит в следующем:

Отсоединить пассатижами пружину от вилки, а затем с рабочего цилиндра. Сделать проверку можно и без демонтажа пружины, но при контроле свободного хода придется прикладывать усилие для преодоления ее сопротивления.
Проверить линейкой ход вилки, нажимая на нее до упора. Показания должны быть в пределах 4-5 мм, если есть отклонения, то следует выполнить следующие пункты.
Очистить цилиндр от грязи и побрызгать на гайки смазкой WD-40.
Используя ключи «на 13» и «на 17», одним удерживать регулировочную гайку «а», в это время другим отвернуть контргайку «б».
Зафиксировать толкатель клещами и отвернуть гайку «б» на два оборота.
Вращая регулировочную гайку ключом «а», настроить свободный ход вилки. Толкатель при этом удерживать клещами.
Зажать клещами толкатель и регулировочную гайку «б», после чего зафиксировать контргайку «а».
Проверить параметры свободного хода вилки, и при необходимости повторить процесс.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже?

Прокачка нужна в том случае, если муфта не полностью выключается. К примеру, педаль выжата, первая скорость включена, но не успели вы еще отпустить педаль, а авто уже едет. Легкий ход педали также говорит о необходимости удаления воздуха из системы. Процедура должна выполняться с помощником, который будет нажимать на педаль. Для работы понадобятся:

Тормозная жидкость.
Резиновый шланг длиной 50-100 см.
Гаечный ключ «на 8».
Емкость для жидкости.
Тормозная жидкость.

Автовладельцы, которые интересуются, как правильно отрегулировать сцепление на автомобиле ВАЗ 2107, должны знать, что прокачка осуществляется через штуцер, расположенный на рабочем цилиндре под его днищем. Операция не сложнее, чем регулировка развала-схождения, ее может выполнить даже начинающий автолюбитель.

Методика прокачки

Работы желательно проводить на эстакаде или смотровой яме, в крайнем случае машину следует поднять на опоры. Дальнейшие действия проводятся по переходам:

Залить новую жидкость в бачок сцепления.
Надеть на штуцер рабочего цилиндра один конец шланга, а второй конец опустить в емкость.
Попросить помощника нажать на педаль муфты 5-6 раз и зафиксировать ее в нажатом состоянии.
Ослабить ключом «на 8» штуцер на цилиндре и выпустить жидкость с воздухом в емкость, после чего завернуть штуцер и попросить отпустить педаль.
Долить при необходимости жидкость в бачок и повторить операцию до тех пор, пока в жидкости не будет пузырьков воздуха.

Во время прокачки нельзя допускать, чтобы уровень жидкости в бачке опускался меньше 15 мм, и своевременно доливать ее. В завершении нужно проверить функциональность муфты:

Завести авто и включить заднюю скорость, появление заеданий или посторонних шумов недопустимо.
Проверить переключение скоростей во время движения, если разгон и переключение происходит без рывков и посторонних шумов, то система управления муфтой настроена нормально.

ВАЗ 2107 | Регулировка педали сцепления

8.2. Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали сцепления: 1–3 мм
	2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом: – ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;
Предупреждение После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.
– вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку.
Предупреждение При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.
3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению. Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм
	4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.

Предупреждение

Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем.
Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема.
2. Медленно нажмите педаль сцепления.
3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления.
4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха.
Предупреждение Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление

1 – вилка выключения сцепления;
2 – подшипник выключения сцепления;
3 – болт, 15–22 Н•м;

4 – нажимной диск сцепления;
5 – ведомый диск сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.
3. Установите оправку 09411-11000для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.
4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на ? оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.
	Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.

Проверка кожуха сцепления с нажимным диском

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском.

Различие высоты концов диафрагменной пружины: 0,5 мм

2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности.

3. Проверьте надежность заклепочных соединений.

Проверка диска сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления.
	2. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Выступание: 1,1 мм
3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.
4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.

Проверка подшипника выключения сцепления

Предупреждение

Подшипник выключения сцепления герметичен, и его нельзя промывать.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Проверка вилки выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.
	Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
	2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: CASMOLY L9508
	3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления. Смазка: CASMOLY L9508
4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.
5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач. Смазка: CASMOLY L9508
6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика.
8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Момент затяжки: 15–22Нм
9. Снимите оправку, центрирующую диск сцепления.
10. Установите коробку передач.
	11. Отрегулируйте свободный ход педали сцепления.

Как заменить и отрегулировать рабочий цилиндр сцепления ВАЗ-2107

Рабочий цилиндр сцепления снимаем для замены или ремонта при утечке жидкости, неполном выключении сцепления

Замена рабочего цилиндра сцепления

Работу выполняем на смотровой канаве или подъемнике.

Отсоединяем оттяжную пружину.

Пассатижами снимаем шплинт с конца толкателя.

Ключом «на 17» ослабляем крепление наконечника шланга в пробке цилиндра.

Головкой «на 13» отворачиваем два болта крепления цилиндра к картеру сцепления.

Удерживая наконечник шланга ключом «на 17» и вращая цилиндр руками, отсоединяем его от шланга

Чтобы уменьшить потери жидкости, сразу же наворачиваем на наконечник шланга новый цилиндр

Далее устанавливаем цилиндр в порядке, обратном снятию, и регулируем зазор между толкателем и вилкой.

После установки нового цилиндра, прокачиваем систему гидропривода сцепления (см. Замена жидкости и прокачка гидропривода сцепления).

Регулировка привода сцепления

Регулировка привода сцепления заключается в обеспечении зазоров между толкателем и поршнем главного цилиндра и между подшипником выключения сцепления и фрикционным кольцом упорного фланца.

Зазор между толкателем и поршнем главного цилиндра должен составлять 0,1–0,5 мм, что соответствует свободному ходу педали сцепления 0,4–2 мм.

Этот зазор регулируется ограничительным винтом хода педали. Зазор (2 мм) между подшипником выключения сцепления и фрикционным кольцом упорного фланца определяется по величине свободного хода (4–5 мм) толкателя рабочего цилиндра.

Нажимаем на вилку выключения сцепления, упираясь пальцем в толкатель рабочего цилиндра.

Перемещение вилки относительно толкателя должно быть 4–5 мм.

В случае, когда нужно отрегулировать зазор ключами «на 13» и «на 17» ослабляем контргайку и, удерживая толкатель ключом «на 8», регулируем его свободный ход вращением регулировочной гайки

После выполнения всех регулировок свободный ход педали сцепления до начала выключения сцепления должен составлять 25–35 мм

Сцепление в самом начале ваз 2107 – АвтоТоп

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

Примечания и дополнения

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

Еще статьи по автомобилям ВАЗ 2105, 2107

Главное назначение механизма сцепления заключается в объединении коленвала с КПП и передачи крутящего момента от двигателя к колесам авто. Используется данное устройство на машине при переходе на пониженную или повышенную передачу, а также при включении нейтрали. Чтобы включение передач выполнялось легко и плавно, понадобится правильная регулировка сцепления ВАЗ 2107, производить которую должен уметь каждый владелец семерки.

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

Главный и рабочий цилиндры.
Вилки включения и выключения.
Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.
На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.

Регулировка свободного хода толкателя вилки сцепления

Приступаем к настройке свободного хода толкающего штока вилки сцепления(рабочего цилиндра). Для начала нужно уточнить величину свободного хода. Делается это так:

Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
Используя линейку, нужно узнать величину свободного хода вилки сцепления.
Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.

Когда зазор вилки не соответствует норме, то его следует отрегулировать. Процесс регулировки представляет собой выполнение следующих манипуляций:

Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.

После окончания регулировки холостого хода толкателя вилки сцепления, требуется перепроверить соответствие норме холостого хода педали. Не забудьте поставить на свое место пружину.

Проверка сцепления

Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:

Установить рычаг КПП в режим “нейтрали”.
Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.

На этом процесс регулировки сцепления на семерке считается завершенным, и как видно, реализовать его самостоятельно вполне реально. Рекомендуем прочитать: про замену главного и рабочего цилиндров сцепления, что делать если пропало сцепление или оно буксует.

При наличии неисправностей в механизме сцепления «семерки» требуется ремонт или регулировка сцепления, которые должны привести этом важный механизм воздействия трансмиссии и силовой установки в рабочее состояние, или, как говорят оружейники, к нормальному бою.

Регулировка сцепления ВАЗ 2107, видео инструкция которой выложена на нашем интернет-ресурсе, проводится в случае, когда педаль механизма работает некорректно – присутствуют резкие провалы при ее нажатии, включение происходит не в полном режиме, изделие теряет упругость при ее эксплуатации. Набор инструментов, необходимый для ремонта и регулировок механизма сцепления:

комплект слесарных инструментов;
раствор WD-40 или аналог;
нож;
жидкость для эксплуатации гидропривода сцепления;
резиновый шланг;
резервуар;
масштабная линейка.

Регулировки сцепления

Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:

Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.

После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).

Регулировочные действия проводятся по такому алгоритму:

Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
При несоответствии величины размеров проводится его корректировка.
Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
После тестового замера необходимо контргайку затянуть.

Регулировка сцепления в инжекторном ВАЗ 2107

Проводимая регулировка сцепления на ВАЗ 2107 инжектор несколько отличается от аналогичной операции на «семерках» с карбюраторным мотором. Дело в том, что на транспортных средствах с инжекторной силовой установкой установлен дополнительно щиток для защиты от грязевых отложений, образованных от попадания дорожной грязи. Во фронтальной проекции защитный кожух закрепляется болтовыми соединениями, а в кормовой проекции – 2 самонарезающими винтами.

Для демонтажа этого защитного кожуха гаечным ключом торцового типа «на 8» отвинчиваем 4 болта крепежа. Также демонтируем 2 самонарезающих винта кормового закрепления. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, требуется проведение следующего рабочего цикла:

Замеряем масштабной линейкой расстояние от педали до поверхности водительского коврика. С помощью усилия ладони нажимаем на педаль до начала воздействия силы сопротивления обратного воздействия педали и замеряем длину свободного перемещения педали. Он должен составлять 1-3 мм.
Если измеренное значение не подпадает под искомые размеры, то: ослабляем контргайку, придаем болту движение вращения, проводим регулировку с последующей затяжкой контргайки.

После проведения регулировочных работ затягиваем крепеж, после этого нужно подтянуть контровочную гайку. Крутим толкатель до определения нужного значения хода, и напоследок затягиваем контровочную гайку. Необходимо соблюдать осторожность для сохранности позиции толкателя по отношению к ГЦС.

По окончанию регулировки педали сцепления ВАЗ 2107 требуется уточнить, что искомая длина свободного перемещения в норме. Данные для контроля: ход свободного перемещения педали – 1-3 мм. Величина длины от водительского полика до педали – 90 мм.

Как отрегулировать сцепление на ВАЗе? Регулировка привода (педали) сцепления ВАЗ 2107 Регулировка педали сцепления.

Система сцепления в каждой машине является одним из ключевых узлов системы управления, при отказе которой продолжение движения невозможно. Управление сцеплением происходит с помощью педалей. Наверное, не стоит говорить, что это сложнейшая система, требующая систематического ухода и внимания, а настройку должен уметь выполнять любой водитель.

Благодаря правильно отрегулированной адгезии значительно снижается риск преждевременного износа деталей сцепления, например, выпущенного диска.

[Скрыть]

Признаки неисправности сцепления

Постараемся разобраться с процессом отладки сцепления. Зачем нужна настройка? Если вовремя не произвести настройку, это впоследствии приведет к сложным ремонтным работам или полной замене всей системы. Увеличение хода педали приведет к неполному отключению, диск все равно будет контактировать с маховиком мотора.

Если, наоборот, ход педали небольшой, он не будет полностью встроен в ведомый диск, как говорят водители, произойдет проскальзывание или потеря крутящего момента.

Диагностика системы

Начнем с самого простого. Нужна обычная линейка. Однако измерение хода педали потребуется при возникновении проблем при переключении скоростей или при запуске.
Если вы начинаете движение и в это время возникают рывки, треск, треск при переключении скорости или происходит нажатие педали — это очевидные признаки того, что систему необходимо отрегулировать.
Не считая этого, вы можете лично провести диагностику. Вам нужно запустить двигатель, медленно отпустить педаль и сдвинуться с места.
Если машина запускается сразу при отпускании педали, это означает недостаточность свободного хода. А в противном случае, если автомобиль не трогает, даже если педаль отпущена, это означает, что ее ход превышает норму.
Линейкой или рулеткой измеряем расстояние между полом и педалью — оно должно быть 160 миллиметров, иначе нужно регулировать.

Приборы

Подготовительные работы

Для проведения регулировок ставим машину на яму или пролёт. Если такой возможности нет, при соблюдении всех мер безопасности нужно поставить автомобиль на опору с помощью домкрата.

Регулировка

Проверка

После завершения обязательно проверьте:

Включите нейтраль. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах разблокируйте сцепление и включите задний ход.Если все в порядке, то включится бесплатно, без шума!
Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишнего шума, система настроена правильно. Обязательно обратите внимание на то, что машина нормально разгоняется.

В заключение скажем, что захват — очень важная система, к которой нужно относиться осторожно. Например, при неправильной циркуляции и несвоевременном обслуживании может просто сгореть сцепление.В равной степени может произойти непроизвольное движение машины, и в этом случае последствия могут быть самыми непредсказуемыми.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка сцепления на классических моделях ВАЗ»

В этом видео показано, как регулировать и тянуть сцепление на традиционных автомобилях ВАЗ.

Основной задачей сцепления является временное разъединение (разъединение) двигателя и трансмиссии и их плавное соединение. Эти операции необходимы во время движения для управления передачей: переключение передач, остановка, торможение, запуск автомобиля.

В случаях, когда нарушена регулировка свободного хода педали сцепления, машина перестает нормально двигаться, возникают различные проблемы — становится невозможно двигаться с места, трансмиссия переключается с хрустом, также машину можно остановить и ускоренный.

Содержание статьи:

Как отрегулировать сцепление. Общее руководство

Проверка зазора троса сцепления .В зависимости от марки автомобиля зазор троса на механической муфте можно проверять и регулировать по-разному.

Есть три основных способа:

изменение длины троса при работе рычага сцепления;
измерение расстояния между регулировочной гайкой и вилкой;
измерение расстояния между регулировочной гайкой и ограничителем троса.

На некоторых автомобилях можно использовать любой из этих методов. Но измерение необходимо проводить между точками, указанными в руководстве по эксплуатации автомобиля или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления . Автомобиль должен быть надежно поднят на пандусы или опоры. С включением ручного тормоза и блокировкой колес.

Находим трос сцепления, идущий вниз от педали сцепления и торчащий через хватку рычага управления. На выступающем конце кабеля расположены резьбовые втулки с двумя гайками.
Зазор имеет разницу между измерением, когда рычаг переключателя находится в состоянии покоя, и когда он направлен внутрь.
Для измерения держите линейку рядом с тросом между рычагом управления и другой точкой отсчета, например краем картера сцепления.
Осторожно нажмите на рычаг до упора, совместите линейку с концом и измерьте расстояние между рычагом и контрольной точкой.
Потяните рычаг наружу и снова измерьте расстояние. Находим разницу между двумя размерами и сравниваем с указанными данными производителя.
Если зазор необходимо отрегулировать, ослабив накидную гайку на резьбовой втулке, которую называют народом контргайки (на некоторых автомобилях VW это накидная гайка).
Затем поверните регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя размер.
Затяните контргайку и несколько раз нажмите педаль сцепления. Еще раз проверьте зазор, при необходимости отрегулируйте.

На некоторых автомобилях с защитным днищем добраться до стука и повернуть при необходимости очень сложно. В этом случае для выполнения этой процедуры вам понадобится специальный гаечный ключ с разъемом и универсальным диском.

Измерение зазора .Измеряем расстояние между муфтой рабочего рычага и точкой отсчета, например краем корпуса муфты. Первую операцию провожу при неподвижном рычаге управления, а потом при нажатии. Разница между этими двумя размерами заключается в величине свободного хода рычага на тросе. Это разрыв в тросике сцепления.

Другой способ проверки и регулировки . Находим место, где стоит трос сцепления за заглушку и гайки на резьбовой втулке.

Плоскогубцами вытащить пружинный стержень из вилки сцепления.
Берем конец троса с резьбой (при необходимости можно взять плоскогубцы) и подтягиваем до возможного уровня, который позволит поднять педаль сцепления до предела.
Измерить расстояние между регулировочной гайкой и внутренним краем муфты муфты муфты сцепления, можно линейкой. Это измерение разрыва.
Сравните полученные данные с номером, указанным в инструкции по эксплуатации автомобиля.
Если необходимо отрегулировать, это можно сделать, как описано выше.

Проверка и регулировка троса сцепления . Этот метод используется на некоторых старых автомобилях.

В полностью поднятом положении с помощью деревянного бруска зажмите педаль сцепления.
Обнаружив расположение троса сцепления, находим, где внешний трос прижимается к краю корпуса.
Стопорная и регулировочная гайка находятся на конце троса, рядом с крепежной скобой.
Возьмитесь за внешнюю часть троса и потяните назад до упора, чтобы обнажить внутренний трос.
Линейкой измеряем длину оголенной части троса между концом троса и регулировочной гайкой. Это измерение зазора троса сцепления.
Сравните полученные данные с данными, указанными производителем, и при необходимости скорректируйте.
Ослабляем контргайку и поворачиваем регулировочную гайку назад или вперед для получения оптимального значения.
Затяните контргайку и снова произведите измерение.

Проверка и регулировка гидравлической муфты . Многие гидравлические муфты являются саморегулирующимися, но некоторые конструкции допускают ручную регулировку для компенсации износа фрикционного диска.

Если гидравлическая муфта регулируется, толкатель на рабочем цилиндре будет иметь резьбу и снабжен контргайкой.
Надежно поднимите автомобиль на аппарели или осевых стойках.
Лезем под машину и находим рабочий цилиндр сцепления и его регулируемый толкатель.
Плоскогубцами вытащить пружину из вилки. Нажмите на вилку сцепления вперед до упора.
Удерживая его в таком положении, с помощью линейки измеряем расстояние между концом корпуса рабочего цилиндра и вилкой сцепления.
Давайте опускаем вилку, а затем еще раз измеряем расстояние, пока она находится в состоянии покоя.
Разница между этими двумя размерами — зазор сцепления. Сравните его с цифрой, приведенной в руководстве по эксплуатации автомобиля, и при необходимости отрегулируйте.
Стопорно-регулировочная гайка находится на резьбовом конце толкателя. Ослабляем контргайку.
Винт регулировочной гайки поворачивает в сторону рабочего цилиндра для увеличения зазора или в сторону свечи сцепления для уменьшения. Когда измерения верны, затяните стопорную гайку.
Повторно проверяем и при необходимости заново настраиваем.

Как отрегулировать хват на ВАЗ 2110, 2111, 2112

1) . Ставим машину на ровную площадку и включаем стояночный тормоз.Открываем капот и отключаем минусовую клемму от АКБ.

2) . Далее с помощью линейки установленного перпендикуляра акселератора и пола измерьте расстояние хода привода. Замеряем расстояние от пола до места начала резиновой прокладки на ускорителе. В случаях, когда это расстояние больше или меньше 16 см, вам нужно будет отрегулировать.

3) . Итак, открываем капот автомобиля, после чего находим крепление тросовой системы с педалью.Как правило, он находится напротив водительского сиденья. Обращаем внимание на 2 гайки, которые находятся на конце этого кабеля. На фото они обозначены цифрами 1 и 2. Гайка под номером 1 откручивается, но не до конца, а второй закручиваем или откручиваем, до желаемого свободного хода акселератора, то есть до момента пока ход не станет равным 12 — 13 см.

4) . Учтите, при ослаблении второй стойки свободный ход увеличится, а при скручивании — уменьшится.

5) . Далее сажусь на место водителя и до самого конца несколько раз нажимаю педаль сцепления, после чего опускаю ее. Проделываем это еще раз и проверяем свободный ход. В необходимых случаях процедуру можно повторить.

6) . После регулировки сцепления продвигаем ограничительную втулку в вилку до упора.

7) . Это полный процесс корректировки.

Как регулировать сцепление на ВАЗ 2108, 2109, 2199

1) .Когда педаль нажата, нужно измерить расстояние от пола до нижнего края с помощью рулетки. В переделе должно быть 18-20 сантиметров.

3) . Из полученного первого результата 18-20 см вычитаем результат второго измерения 6-7 см. В итоге у нас получится 13-14 см. Для автомобилей нормальными считаются ВАЗ 2108 и ВАЗ 2109.

4) . В случаях, когда это значение различается в ту или иную сторону, вам нужно будет заново отрегулировать сцепление.То есть либо подтянуться, либо расслабиться.

5) . Удерживаем контргайку одним ключом, а вторым немного ослабляя контргайку.

6) . Вращая регулировочную гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Мы замеряем размеры и в случае удовлетворительного результата затягиваем стопорную гайку и на этом работу можно считать завершенной. Но если нет, нужно будет еще раз проделать эту операцию.

Видео

Как отрегулировать сцепление на Лада Калина?

1) . Откройте капот и снимите воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отключите ДМРВ. Далее откручиваем хомут и снимаем кожух обдува.

2) . Протяните трос за наконечник с резьбой на максимально возможное расстояние. В этом случае необходимо будет преодолеть сопротивление, которое пружина приложена к PS.

3) . Удерживая трос в таком положении, штангенциркулем измерьте расстояние между пластмассовым поводком и рычагом вилки. Оно должно быть 2,7 см.

4) . В тех случаях, когда расстояние не совпадает, то с помощью рожкового ключа либо затягиваем, либо ослабляем гайку натяжения.

6) . После регулировки расстояния воздушный фильтр устанавливается на место.

Видео

Как отрегулировать сцепление на ВАЗ 2107

Для регулировки сцепления ВАЗ 2107 необходимо загнать в яму или подъезд.Но в тех случаях, когда такой возможности нет, машину с помощью домкрата устанавливают на опоры с соблюдением всех мер безопасности.

1) . Свободный ход необходимо отрегулировать так, чтобы расстояние от верхнего положения педали до упора составляло 0,4 — 2 миллиметра. В противном случае вам нужно будет настроить. С помощью ключа «На 10» аккум немного откручиваем и выставляем нужный зазор, проворачивая его через него.

2) . Если в системе двигателя ВАЗ 2107 предусмотрен инжекторный впрыск топлива, то потребуется снять защитную заслонку.

3) . Перед нанесением на резьбу толкателя смазочной смеси очистите ее от загрязнений.

4) . Проводим испытание толкателя, так как от него зависит ход выжимного подшипника. Заглушку вдавить до упора, ход толкателя должен составлять четыре-пять миллиметров. Так как необходимо существенное усилие, пружину лучше отсоединить от рычага.

5) . Перемещение толкателя регулируется ключом «на 17».Также необходимо воздержаться от проворачивания контргайки толкателя, но с помощью ключа «на 13» ослабить контргайку.

6) . Закрепив толкатель ключом «на 8», выставляю нужные 4-5 миллиметров ключом «на 17».

7) . Закрепите контргайку.

8) . Проверьте ход педалей, который должен находиться примерно в 30 миллиметрах от верхнего положения, пока время не будет отключено. При необходимости можно повторить операцию.

Как регулировать сцепление с дорогой на газелях?

Как отрегулировать сцепление на Лада Приори?

Требуемое положение кабеля можно измерить двумя способами.

Первый способ — ориентация по педали сцепления, ход которой должен быть в пределах 125 — 123 миллиметра. Но второй метод заключается в измерении длины кабеля, выходящего из корпуса. В выпущенном состоянии он должен составлять 27 миллиметров.

В большинстве случаев драйверы используют первый вариант, что объясняется большей надежностью.Это процедура для первого варианта, которую мы подробно опишем и опишем.

1) . Ключом «На 17» откручиваем стопорную гайку, фиксирующую крышку кабеля в гнезде коробки.

3) . С помощью наконечника с резьбой отрегулируйте провал кабеля. Крепим, не затягивая гайки и проверяем на мягкость трансмиссии. В тех случаях, когда сцепление отрегулировано правильно, гайки можно закрепить.

3) . С помощью 2 гаечных ключей ослабьте гайку крепления наконечника троса, после чего поверните или ослабьте их до достижения хода педали 125-135 мм.

4) . Садимся на водительское сиденье и до упора не менее 3-х раз нажимаем педаль сцепления. Затем снова измеряем и перемещаем. В случае необходимости отрегулируйте.

Как отрегулировать сцепление на поле?

Заключение

Поддержка работы — не сложная задача, но требует определенного внимания и терпения. Однако при правильном подходе успех не заставит себя ждать. Хороший ремонт.

Сцепление — один из основных узлов автомобиля с механической коробкой передач.Без него нормальная эксплуатация автомобиля невозможна. Именно муфта обеспечивает своевременное отключение, а затем плавное соединение «коробки» и коленчатого вала двигателя при переключении передачи и начале движения двигателя. По сути, сцепление играет роль «переключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (включая отечественную «классику») сцепление состоит из нескольких основных элементов:

Выжимной подшипник.Это не первичный вал, что немного говорит о КПП. При этом крепление подшипника производится не на самой оси (как многие считают), а на защитном кожухе. Это связано с подшипником, который приводит в движение заглушку привода. По своим конструктивным особенностям выжимной подшипник может быть задерживающим или нажимным;

Накладки фрикционные. Для изготовления этих компонентов используется углеродный композит, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

Ведомый диск сцепления.Этот узел отличается круглой формой. Основное его предназначение — подключение первичного редуктора. В диске имеются демпфированные пружины (необходимые для уменьшения вибрации), шлицевая муфта, радиационная основа и футеровка;

— «Корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «Корзины» практически сопоставим с размером маховика. Диск идеально отполирован с одной из сторон и плотно закреплен на маховике.

Управление механизмом сцепления производится из салона автомобиля нажатием на педаль сцепления.Принцип его работы очень прост. В обычном положении (при нажатой педали) отпускные пружины прижимаются друг к другу двумя дисками — прижимным и сцепным. При этом оба они плотно прижаты к маховику. В результате первичный вал находится в шлицевой муфте и передает момент вращения.

Как только водитель, управляющий автомобилем, прижимает педаль сцепления к полу, выжимной подшипник начинает свою работу. Он давит на застывшие пружины и снимает нажимной диск с диска сцепления.Вал первичной КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Особых требований к регулировке сцепления на ходу нет. Автомобилист должен следить за работоспособностью рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь все узлы сцепления должны выдерживать большую нагрузку.Часто потребность в регулировке возникает при неправильной эксплуатации сцепления, когда водитель выжимает сцепление и долго удерживает его.

Бывают ситуации, когда при последней настройке были допущены серьезные ошибки. В этом случае придется заново всю работу переделывать. Если игнорировать проблему и продолжать эксплуатировать автомобиль с нерегулируемым сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20 %).

А какой смысл затягивать с регулировкой, если эту работу можно выполнить за 30-40 минут самостоятельно.

Особенности адаптации сцепления ВАЗ-2107

Проведение всего комплекса наладочных работ не доставит проблем даже новичку. Главное действовать строго по заданному алгоритму:

Покрасить машину на эстакаде. Если в гараже есть яма, то это только плюс. Осталось только организовать качественное освещение.
Начать работу из салона автомобиля. Прежде всего убедитесь, что ход сцепления находится в допустимых пределах. У ВАЗ-2107 этот параметр колеблется от 0,4 до 2 мм. В этом случае измерения проводятся от точки упора педали до упора непосредственно в поршень цилиндра. Если все нормально — продолжаем дальше. Если нет — проводим юстировку:

Найдите стопорную гайку, ограничивающую ход сцепления) и отверните ее ключом на «10»;

Поверните ограничитель (он находится под стопорной гайкой), измеряя по ходу зазор.Как только вам удастся попасть в указанный выше диапазон, затяните верхнюю гайку.

Снять грязевые башмаки (для автомобилей с инжектором).
Хорошо очистить толкатель от мусора и обработать проникающей смазкой.

Измерить свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от этого параметра напрямую зависит ход самого существующего подшипника. Проверить следующие манипуляции:

Вытяните свечу сцепления как можно дальше;

Измерьте свободный ход (нормальный параметр — от 4 до 5 мм).Если пружина слишком жесткая и не позволяет проводить измерения, ее лучше на время отсоединить.

Отрегулируйте свободный ход (при необходимости). Для этого возьмите ключ на «17» и удерживайте им регулировочную гайку. Одновременно у нас есть контргайка с ключом на «13».

Возьмите ключ на «8» и надежно зафиксируйте толкатель. В то же время, используя ключ на «17», поверните гайку и покажите желаемый ход толкателя. По рекомендации производителя она должна быть в пределах от 4 до 5 мм (мы уже упоминали выше).
После завершения регулировки надежно закрепите ключ на регулировочной гайке и потяните контргайку.
Теперь переходим в салон и проверяем общий ход педали. Вот норма — 2,5-3,5 сантиметра. Измерения необходимо производить от крайнего верхнего положения до момента выключения сцепления. При необходимости проведите еще раз комплекс регулировочных работ.

Выход

Достаточно вникнуть в особенности регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа займет не более 30 минут личного времени.Теперь вам не нужно будет идти на сотню из-за таких мелочей — вы все сделаете. Удачи.

Доброго времени суток, уважаемые автолюбители! Согласитесь, приятно, когда в машине все работает, когда все рычаги и педали выполняют свои функции. Мы просто забываем о конкретной педали, до тех пор, пока не почувствуете, что нажатие на нее происходит не так, как всегда.

Именно такому делу, как отрегулировать педаль сцепления, мы и вам и посвятим. Оказывается, регулировка педали сцепления не требует высшего образования и навыков.Т.е., с этим вполне можно справиться своими руками.

Когда нужна регулировка сцепления

На примере сцепления на «Классике» попробуем разобраться в технологии регулировки привода сцепления. Зачем нужна регулировка сцепления? Дело в том, что если вовремя не провести регулировку привода сцепления, это может привести к ремонту, либо замене сцепления.

Большой ход педали сцепления приводит к тому, что сцепление частично выключается, а диск сцепления все еще соприкасается с маховиком двигателя.

Небольшой ход педали, не включается полностью ведомый диск, есть пробуксовка, т.е. потеря крутящего момента.

Как правильно диагностировать сцепление

Как всегда, апеллируем к народному опыту. Вам нужна линейка. Но, измеряя ход педалей, вы начнете, когда расскажете вам о поведении машины, с или о начале движения.

При попытке плавно начать движение возникают рывки или удары, шум при включении трансмиссии или нажатии на педаль сцепления — это признаки того, что требуется регулировка сцепления.

Кроме того, вы можете самостоятельно провести диагностический тест сцепления. Для этого нужно немного. Завести двигатель, медленно отпустить педаль сцепления и съехать с места.

Если движение начинается сразу, как только вы начали отпускать педаль сцепления, это свидетельствует об отсутствии свободного хода. Если автомобиль не задел даже при полностью отпущенной педали сцепления, значит ход педали больше нормы.

С помощью линейки измерьте расстояние от пола до резиновой накладки на педали.Норма — 160 мм. Если расстояние больше, то нужно отрегулировать привод сцепления.

Как отрегулировать сцепление

В рабочее состояние приведем регулировкой привода сцепления, а точнее регулировочного болта. На конце кабеля (на открытом пространстве) делается болт.

Поворачивая регулировочную гайку, необходимо отрегулировать ход педали сцепления так, чтобы он составлял 120 -130 мм. Увеличьте педали — затяните гайку на наконечнике, уменьшите ход педали репой гайки.

После регулировки необходимо 3 раза нажать на педаль сцепления, и снова измерить расстояние от пола до места педали. При необходимости продолжайте регулировку сцепления до тех пор, пока не будет достигнуто желаемое расстояние педали.

Регулировка гидравлической муфты осуществляется следующим образом. Общая длина от стержня толкателя должна быть в пределах 5 мм до пробки для замораживания. Снимаем пружину с кронштейна рабочего цилиндра и вилки.

Осмотр или заворачивание регулировочной гайки на штоке цилиндра так, чтобы свободный ход вилки составлял 5 мм.

Важно! Мы представили вам примеры регулировки сцепления на классических моделях. Не факт, что ваши авто параметры могут совпадать. Поэтому, приступая к регулировке сцепления на своей машине, сначала ознакомьтесь с инструкцией по обслуживанию и ремонту от производителя.

Удачи Вам при регулировке сцепления своими руками.

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не настроено, если оно настроено, при его правильной работе риск износ деталей сцепления и будет минимальным при умеренной езде.Поэтому, если у вас не отрегулировано сцепление, то рекомендуем ознакомиться с этой инструкцией. Для того, чтобы вы изменили его позже.

Примечание!
Для регулировки понадобится в запасе: основной набор ключей гаечных, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А так же нужно будет воспользоваться: Пассатией и клещами вида «Кобра»!

Резюме:

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Рабочий цилиндр хорошо виден под днищем автомобиля, он расположен одним концом на самой коробке передач, а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. Фото ниже:

Главный цилиндр расположен в режущем пространстве автомобиля, для того, чтобы его видеть, не имеет смысла под днищем автомобиля, потому что после открытия капота его легко увидеть.

Когда нужно регулировать сцепление?
Захват регулируется при появлении очень значительного люфта при нажатии на педаль сцепления или при отсутствии люфта, для заметки! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.

Примечание!
А также замерить свободный ход педали сцепления до ее выключения, который должен быть уложен в норме — «25 — 35 мм»!

Необходимо отрегулировать неподвижную систему, если между толкателем, указанным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, полностью исчезла или она превышает «4-5 мм», проверьте это движение очень легко сделать рукой. за вилку сцепления, как показано на рисунке, а затем покачал вилкой из стороны в сторону.

Примечание!
На самом деле эту операцию провести нельзя, и лучше всего сосредоточиться на проверке свободного хода педали сцепления, потому что как правило, если он в норме, то свободный ход толкателя и вилки сцепления тоже скорее всего нормально. Но все же, если вы хотите проверить вилку, то проверьте ее и иначе из-за большого свободного хода вилки будет постоянная нагрузка на выжимной подшипник, из-за чего он может прийти в негодность в ближайшее время, в связи с чем на которые его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить вам за счет регулировки сцепления, для этого прочтите важную информацию чуть ниже:

Во-первых, сцепление можно регулировать из салона автомобиля, для этого на самой главной педали устанавливается скоба, на которой установлен толкатель (обозначен буквой «А») главного цилиндра сцепления, и за счет этого толкателем и гайками, которые на нем расположены, можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля регулировка сцепления осуществляется только на начальный свободный ход педали, то есть начальный свободный ход педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или меньше совсем нет, то регулировать за счет гаек толкателя Под буквой «А» на фото выше!

Во-вторых, сцепление регулируется по отношению к другому автомобилю, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», и он регулируется в пределах 4- 5 мм.

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. В рубрике: «»)

1) Сначала находясь в салоне автомобиля, с помощью гаечного ключа с указанной цифрой «1» удерживайте ограничитель хода, и в этот момент, используя ключ под номером 2, ослабьте от 1 до 2 роликов контура.

Примечание!
Когда будет достигнут правильный свободный ход педали, снова возьмитесь за ограничительный ключ и затяните контргайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажимайте педаль сцепления до тех пор, пока педаль не начнет нажимать с ощутимым сопротивлением. Когда педаль стала давить с ощутимым сопротивлением, то с помощью лески и измерьте свободный ход педали, который должен быть «0,4 — 2.0 мм «.

Примечание!
Если снова нарушается свободный ход, то в этом случае произвести повторную операцию по регулировке длины толкателя гайками!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью переходника сначала отсоедините выпускную пружину от вилки поворота сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, ведь по сути вы также можете проверить и снять пружины, но только в этом случае при проверке свободного хода вам придется преодолевать сопротивление пружин!

2) затем с помощью линейки или квадрата проверьте свободный ход вилки сцепления, для этого сначала установите охладитель так, чтобы его конец был зафиксирован, то есть упирался во что-нибудь (наиболее подходящее место для проверки показано на фото ниже).

Далее, когда квадрат будет расположен как надо, нажмите вперед до упора вилки сцепления и зафиксируйте ее в этом положении. Затем запомните положение пробки относительно угля. После запоминания отпустите вилку и тем самым измерьте ее свободный ход, который должен находиться в пределах «4–5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте заглушку!

Регулировка:

Примечание!
Из-за того, что рабочий цилиндр находится почти под днищем автомобиля, в основном он сильно загрязнен или вообще гайки толкателя ждут, в связи с чем его гайки практически нереально сдвинуть с родного места, поэтому для облегчения работы с гайками можно сбрызнуть любую Смазку например «WD-40», для облегчения работы!

1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой, на этот раз, ослабьте стопорную гайку под буквой «B».

2) Затем клещи типа «Кобра» фиксируют толкатель от его поворота (место обозначено буквой «А»), после чего ослабляют стопорную гайку «В» на 1-2 оборота.

Примечание!
После всех выполненных операций обязательно проверьте, что свободный ход педали сцепления соответствует норме!

Окончательная проверка работоспособности сцепления!

1) Сначала включите нейтральную передачу в коробке передач. Затем садитесь в машину и ждите, пока двигатель прогреется до рабочей температуры.Далее на самых младших ревизиях, на которых работает двигатель, выжимаем сцепление и, как следствие, включаем заднюю передачу.

Примечание!
Задняя трансмиссия в этом случае должна включаться без порезов, стуков и других шумов!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в тот момент, когда это необходимо, если передачи будут включаться без перекрестка и стука что в этом Дело в том, что сцепление исправно.

3) И в заключение постарайтесь обратить ваше внимание на ускорение машины, то есть машина при разгоне должна нормально разгоняться, должен быть такой щелчок на педали скорости в красной зоне и машина не едет .

Примечание!
Этот пример показывает, что сцепление упало!

Если эта проверка не дала результатов и сцепление по-прежнему не исправно, то попробуйте сначала прокачать сцепление, а если не помогает, то в этом случае снимите и, как следствие, отремонтируйте сцепление, заменив его с частями пересаживают.(Как прокачать сцепление, см. Статью: «Прокачка сцепления на автомобиле»)

Дополнительный видеоролик:
О том, как отрегулировать свободный ход вилки толкателя, вы также можете узнать из видеоролика, который находится ниже:

Комплект для модернизации сцепления 215мм LADA 2101-2107 RIVA 2121 21213 NIVA 4×4 Clutch

Ваше оригинальное сцепление проскальзывает, постоянно не регулируется или не срабатывает при переключении передач? Этот комплект для модернизации сцепления 215 мм — то, что вам нужно.

Этот комплект подходит для большего сцепления 215 мм, маховика и нажимного диска для лучшей зажимной способности и меньшего усилия на педали по сравнению с крошечным сцеплением 195 мм. Комплект также предлагает удобство саморегулирующегося рабочего цилиндра сцепления, так что вы будете меньше времени проводить под своей Lada и больше — наслаждаться вождением.

— Легкое и сверхлегкое усилие на педали сцепления

— Увеличенное сцепление 215 мм по сравнению с оригинальным сцеплением 195 мм

— Повышенный комфорт вождения

— Прочная и прочная конструкция

— Плавное включение, отсутствие рывков при запуске

— Хорошо работает в ГОРЯЧИХ условиях Климатические элементы

— Плавное переключение передач

— Более быстрое ускорение

— Саморегулирующийся рабочий цилиндр сцепления от Нивы «М»

В этот комплект входят:

— 215 мм Flwheel

— 215 мм Sachs

Диск сцепления

— Саморегулирующийся цилиндр сцепления NIVA M

— Крепежные детали и мелкие детали для установки.

* Без нового болта крепления маховика к коленчатому валу *

Установка:

Лада 2101-2107

Лада 2121, 2121-3 и Нива

*** Возможна установка керамического диска сцепления ***

Сортировать: Дата добавления (самое новое) Дата добавления (самое старое) Рейтинг (самый высокий) Рейтинг (самый низкий)

Рейтинг: Нет звездМинимум 1 звездаМинимум 2 звездыМинимум 3 звездыМинимум 4 звездыМинимум 5 звезд

Метки: 215мм, схватить, Обновить, Комплект, лада 2101-2107, г. Рива 2121, г. 21213, г. нива 4×4

Регулировка привода (педали) сцепления.Как отрегулировать сцепление как правильно отрегулировать сцепление на ВАЗ

В устройстве любой машины есть такой элемент, как сцепление. Этот узел предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Для включения этих двух агрегатов (мотора и трансмиссии) используется специальный ВАЗ-2106, который оснащается элементом фрикционного типа. Он здесь один. Также в работе участвует основное и ВАЗ-2106 довольно простое устройство. Однако иногда возникают проблемы. Так, при эксплуатации владельцы периодически выпускали ВАЗ-2106.Фото и описание процесса — далее в нашей статье.

Стоит отметить, что главным преимуществом машин старшего поколения является возможность самообслуживания и ремонта без специализированных ключей и оборудования. Таким образом, регулировку сцепления ВАЗ-2106 можно проводить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор ключей и головок для рожка.

Когда это делать?

Начинающие автомобилисты часто задаются вопросом: а когда регулировку сцепления производит ВАЗ-2106? Привод сцепления устроен таким образом, что педали имеют свободный ход.Так, в обычном месте он колеблется от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «сбои», значит, дошли настройки элемента. Автомобиль нуждается в переналадке сцепления. ВАЗ-2106 будет работать некорректно. У люфта нет интеграции механизма в рабочий шарнир с КПП. Поэтому, как только педаль начала падать, нужно заново поставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления.В штатном состоянии люфт не превышает пяти миллиметров. Как проверить свободный ход? Для этого достаточно взяться за вилку сцепления (она под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на цилиндр сцепления. Им комплектуется ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости. В случае повреждения пыльника или нарушения герметичности соединений механизм требует замены.

Регулировка сцепления ВАЗ-2106 — Метод № 1

В данном случае выставим зазор из салона автомобиля, непосредственно на самой педали.Здесь будет установлен специальный кронштейн. Последний имеет толкатель главного сцепления и гайку цилиндра. Благодаря им и выставлен необходимый зазор между двумя элементами (толкатель и цилиндр сцепления).

Обратите внимание, что из салона можно выставить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, переходите к установке подпорки снизу авто.

Способ №2.

Теперь нам нужно установить мощность толкателя вилки. Регулируется с точностью до 5 миллиметров.Используя гаечный ключ, удерживайте ограничитель хода. Ослабляется на два оборота стопорной гайки. Затем поверните ограничитель в сторону кронштейна. Селективно, установив желаемый зазор. После этого он снова удерживает ограничитель и откладывает контргайку обратно. Берем в руки линейку и измеряем зазор хода педали. Для этого нажимайте педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, насколько далеко переместилась вилка. При необходимости заново установить зазор.

Регулировка толкателя рабочего цилиндра

Оптимальный ход педали можно отрегулировать, установив не только главный, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилки поворота муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее установите линейку так, чтобы она опиралась на конец элемента. Затем рукой до нажатия на вилку сцепления. Фиксируем в сжатом положении. Помню, как расположена вилка относительно нашего состава, и измеряю свой свободный ход.

Перейти к самой комплектации рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Чтобы открутить нужную гайку, используйте VD-40 или его аналог от производителя Mannol. Откручивать нужно двумя ключами.

Интересует регулировочный болт, второй ослабляющий контргайку рабочего цилиндра сцепления. Зафиксируйте толкатель так, чтобы он не вращался. Отрегулируйте свободный ход элемента. Закручиваем стопорную гайку и устанавливаем пружину на место. Проверить систему. Свободный ход должен быть нормализован.

Поменять сцепление своими руками без снятия трансмиссии

Иногда зазор не удается добиться желаемого результата.В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне реально. Так с чего же начать работу? Сначала откручиваем болты карданной передачи и самого вала. Далее отключите контакты датчика заднего хода от индикации. Закручены болты картера сцепления. Уберите траверсу. Ключом на тринадцать откручиваем гайки крепления подушки ППС. Сама трансмиссия перенесена в сторону, противоположную двигателю, с креплением. В результате коробка должна лежать в системе.Чтобы агрегат не проверял и не прыгал при замене сцепления, принесите.

Что дальше?

На следующем этапе снимаем корзину сцепления. Для этого вы фиксируете положение маховика (можно использовать крепление) и поочередно откручиваете болты корзины. Понадобится ключ на тринадцать (для ускорения процесса воспользуйтесь головкой с трещоткой горотч). Осторожно отодвиньте забракованную корзину в сторону и снимите тканый диск сцепления. Еще нам нужно снять выжимную коробку передач и заглушку выключения сцепления.

Далее остается только заменить изношенные вещи и собрать все в обратном порядке. Учтите, что при выходе из сцепления подшипник вала не должен шуметь. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе горит сцепление).

Лепестки корзины также проверяются. Если они расположены неравномерно друг относительно друга, элемент подлежит замене. Обратите внимание на рабочую поверхность корзины.На нем не должно быть царапин и других следов деформации.

Вывод

Итак, мы выяснили, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с автомобиля. Как видите, все операции можно выполнять лично. Главное при сборке сцепления — поправить диск относительно маховика. Установка выполняется с помощью оправки. Последний должен беспрепятственно входить в подшипник и выходить из него.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не настроено, если оно настроено, при его правильной работе риск износа деталей сцепления и будет минимальным при умеренной езде.Поэтому, если у вас не отрегулировано сцепление, то рекомендуем ознакомиться с этой инструкцией. Для того, чтобы вы изменили его позже.

Примечание!
Для регулировки потребуется запас: основной набор гаечных ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А так же нужно будет воспользоваться: Пассатией и клещами вида «Кобра»!

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Главный цилиндр расположен на открытом пространстве автомобиля, чтобы увидеть его, под днищем автомобиля, не имеет смысла под днищем автомобиля, потому что после открытия капота его хорошо видно.

Когда нужно регулировать сцепление?
Захват регулируется при появлении очень значительного люфта при нажатии на педаль сцепления или при отсутствии люфта, для заметки! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.

Примечание!
А также измерить свободный ход педали сцепления до ее выключения, который должен быть уложен в норме — «25 — 35 мм»!

Примечание!
На самом деле эту операцию делать нельзя, но лучше сосредоточиться на проверке свободного хода педали сцепления, потому что, как правило, если это нормально, свободный ход толкателя и вилки сцепления тоже скорее всего нормальный. Но все же, если вы хотите проверить вилку, то проверьте ее и иначе из-за большого свободного хода вилки будет постоянная нагрузка на выжимной подшипник, из-за чего он может прийти в негодность в ближайшее время, в связи с чем на которые его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить за счет регулировки муфты для этого.важная информация Чуть ниже:

Примечание!
Из салона автомобиля сцепление регулируется только для начального свободного хода педали, то есть начальный свободный ход педали сцепления должен быть «0».4 — 2,0 мм «, если меньше или не совсем то отрегулируйте за счет гаек толкателя Под буквой« А »на фото выше!

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра.Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. В рубрике: «Регулировка свободного хода вилки сцепления»)

Примечание!
Когда будет достигнут правильный свободный ход педали, снова возьмитесь за ограничительный ключ и затяните контргайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажимайте педаль сцепления до тех пор, пока педаль не начнет нажимать с ощутимым сопротивлением.Когда педаль стала давить с ощутимым сопротивлением, то с помощью лески и измерьте свободный ход педали, который должен быть «0,4 — 2,0 мм».

Примечание!
Если снова нарушается свободный ход, то в этом случае произвести повторную операцию по регулировке длины толкателя с помощью гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью переходника сначала отсоедините выпускную пружину от втулки поворота сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, ведь по сути, вы также можете проверить и снять пружины, но только в этом случае при проверке свободного хода вам придется преодолевать сопротивление пружин!

Примечание!
Если свободный ход нарушен, то отрегулируйте заглушку!

Примечание!
Из-за того, что рабочий цилиндр находится почти под днищем автомобиля, в основном он сильно загрязнен или вообще гайки толкателя ждут, в связи с чем его гайки практически нереально сдвинуть с места, так что Для облегчения работы с гайками можно сбрызнуть любую Смазку например «WD-40», для облегчения работы!

3) Далее, продолжая удерживать башню толкателя, вращением регулировочной гайки «В» добиваемся правильного свободного хода толкателя вилки сцепления.

Примечание!
После всех выполненных операций обязательно проверьте, что свободный ход педали сцепления соответствует норме!

Окончательная проверка работоспособности сцепления!

1) вначале включить нейтральную передачу в коробке передач.Затем садитесь в машину и ждите, пока двигатель прогреется до рабочей температуры. Далее на самых младших ревизиях, на которых работает двигатель, выжимаем сцепление и, как следствие, включаем заднюю передачу.

Примечание!
Задний ход В этом случае вам нужно будет включать перекресток без стука и других шумов!

Примечание!
Этот пример показывает, что сцепление упало!

Дополнительно — Ролик:
О том, как отрегулировать свободный ход толкателя, вы также можете узнать из ролика, который расположен ниже:

http://vaz-russia.ru.

Основное назначение сцепления заключается во временном разъединении трансмиссии и двигателя, их последующем плавном соединении. Эти операции важны во время движения, так как они обеспечивают управление механической коробкой передач: рывок с места, торможение, остановка и переключение передач.При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным — машина плохо разгоняется и наблюдается потертость, хруст при переключении передач, трогаться с места становится невозможно. Как отрегулировать сцепление и какие проблемы могут возникнуть при неправильной регулировке этой педали?

Механизм сцепления

Муфта действует как связующее звено между трансмиссией и двигателем и предназначена для отключения и соединения первичной коробки передач от маховика коленчатого вала.Переключение передач в ТК с механической коробкой возможно только при полностью выжатой педали сцепления. В этот момент передачи крутящего момента не наблюдается, так как нет связи между коробкой передач и маховиком. Что касается конструкции рассматриваемого узла, то она представлена следующими компонентами:

Маховик, воспринимающий крутящий момент и передающий ему редуктор над корзиной. Корзина, в свою очередь, фиксируется маховиком.
Давление и ведомый диск между собой тесно связаны.На положение педали сцепления влияет их контакт, который находится в салоне.
Отключение заглушки обеспечивает диски.
Первичный вал КПП, на который передается крутящий момент.
Среди дополнительных элементов стоит выделить кожух, предназначенный для гашения вибраций пружинами гасителя, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают смягчающее трение между корзиной и маховиком.

Маховик напрямую связан с нажимным диском и вращается вместе с ним.Щелевая муфта с редуктором, расположенным внутри первичного вала, обеспечивает передачу вращения на ведомый диск. Механизм переключения передач следующий:

передача давления на соединительный штекер посредством системы привода;
Подшипник снят смещением вместе с муфтой с помощью заглушки в направлении пружин растормаживания нажимного диска;
временное отключение корзины от маховика под действием давления подшипника;
Опускание педалей после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта маховика с корзиной.

Диагностика необходимости регулировки сцепления

Активная работа автомобиля приводит к тому, что со временем отключение происходит не до конца из-за увеличения хода педали. Валы не отключаются полностью у самой нажимаемой педали, и остается контакт мотора, что негативно сказывается на продолжительности работы узла и увеличивает нагрузку на зубья.

Если ход педали недостаточно закреплен, включается ведомый диск, следовательно, передача не всего крутящего момента при движении и мощности автомобиля снижается.Также плавное отпускание педали сцепления в этом случае может привести к резкому повороту диска, который сопровождается автомобилем и шумом в трансмиссии. Следующие признаки в значительной степени определят необходимость регулировки:

крутизна педали сцепления;
удары или рывки при попытке прикоснуться;
посторонний шум в момент переключения передачи;
течь жидкости из приводной системы;
Не хватает свободной педали сцепления.

Чтобы убедиться, что вам нужно отрегулировать 100%, измерьте расстояние между педалью и полом и сравните полученное значение с параметрами, указанными в инструкции по эксплуатации вашего автомобиля.

Устранение общих неисправностей

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

Пробуксовка сцепления предполагает неполную передачу крутящего момента на ведущие колеса и передачу от коленчатого вала и маховика. Если педаль сцепления полностью опущена, автомобиль может не касаться или двигаться очень медленно. Во втором случае в салоне можно будет почувствовать запах Гэри в результате сгорания фрикционных накладок замкнутого диска.Также возможно движение рывков. Причина рассматриваемой неисправности — отсутствие свободного хода педали сцепления, что легко устранить регулировкой свободного хода. Эта мера будет неэффективной, если осцилляции коленчатого вала изношены, что приводит к истиранию или износу фрикционных накладок ведомого диска.
Ведет сцепление, с ним отключает незавершенность или не сравнивает фрикционный диск с поверхностью маховика при отпускании педали.Фактором подтверждения является переключение передач с определенной трудностью, выскакивание шестерен и зубьев синхронизатора. В результате зубы могут сломаться. Причиной неисправности может быть превышение свободного хода педали сцепления, попадание воздуха в гидропривод или шампур ведомого диска, разрывая фрикционные накладки. Обе проблемы недопустимо игнорировать, иначе управляемость транспортного средства не только снижается, но и увеличивается скорость износа фрикционного материала ведомого диска сцепления.Также прошивается поверхность маховика и приводного диска.
Сцепление срабатывает слишком поздно или рано. При позднем срабатывании машина начнет касаться с места с медленным отпусканием педали только в момент ее пребывания в конце курса, при почти полностью отпущенном состоянии. При раннем срабатывании движение автомобиля начинается с самого начала отпускания педали сцепления, то есть нет консолидированного хода педалей. Перед регулировкой сцепления следует выяснить точное расстояние от педали до пола и ее свободный ход.

Регулировка сцепления на разных марках автомобилей

На разные автомобили Расстояние для объединенной педали может быть разным, а момент необходимо указывать в инструкции по эксплуатации. Рассмотрим поэтапную процедуру настройки под разные модели.

ВАЗ-2108, 2109, 2199

Порядок регулировки сцепления следующий.

Измерьте расстояние между нижним краем педали и полом при полностью нажатой педали.Оптимальное расстояние для этих моделей 18-20 см.
Прижмите руку к педали до упора и измерьте расстояние от пола до нижнего края. Оптимальное значение 6-7 см.
Удалите результат второго измерения из первого, в итоге у вас должно получиться 13 — 14 см.
Ослабление или усиление сцепления рекомендуется, если полученное при вычитании значение не соответствует норме.
Удерживая регулировочную гайку одним ключом, ослабьте стопорную гайку вторым.Поверните регулировочную гайку по часовой стрелке, чтобы увеличить ход педали. Последний должен сместиться вниз.
Проведите контрольные замеры и затяните стопорную гайку, если вам удалось добиться необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

Открываем капот и откручиваем болты крепления кожуха воздушного фильтра Для его снятия.
Отсоедините ДМРВ и открутите хомут.
Протяните кабель на максимально возможное расстояние, удерживая его за наконечник с резьбой.Приготовьтесь к необходимости преодолеть сопротивление, которое будет прилагаться к педали захвата.
С помощью штангенциркуля измерьте расстояние между рычагом вилки и пластмассовым поводком. Полученные мерки должны соответствовать 2,7 см.
Используйте рожковый ключ, чтобы ослабить или подтянуть гайку, если вы получили другой результат.
Проведите повторные измерения, залив соответствующую педаль.
Заменить воздушный фильтр.

ВАЗ-2107.

Регулировка в этом случае требует использования эстакады или приямка.В крайнем случае можно установить автомобиль на опоры с домкратом:

После регулировки свободного хода необходимо добиться расстояния между верхним положением педали и упором 0,4-2 мм. Для настройки при необходимости используйте кнопку «10» и немного открутите тесто, чем слегка вращательными движениями.
Необходимость снятия защитной заслонки возникает, если в системе двигателя используется впрыск топлива.
Перед нанесением смазочной смеси очистите резьбу толкателя от грязи.
Проверьте ход толкателя, так как он влияет на ход выжимного подшипника. Вдавите заглушку до конца и измерьте расстояние толкателя (4 — 5 мм). Пружины лучше заранее отсоединить от рычага, иначе к нему придется приложить усилие.
Используйте ключ «17» для регулировки толкателя. Параллельно удерживайте регулировочную гайку от проворачивания. Для ослабления стопорной гайки используйте ключ «на 13».
Используйте кнопку «на 8», чтобы зафиксировать толкатель, и установите желаемое расстояние от 4 до 5 мм, используя кнопку «на 17».
Закрепите контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно быть 3 см.

«Лада Приора»

В случае с «мечом приора» можно двумя способами измерить положение троса. В первом случае направляющей должен быть ход педали сцепления (123 — 125 мм). Во втором случае можно измерить длину кабеля, выходящего за пределы корпуса. В счете должно быть 2,7 см. В подавляющем большинстве водители отдают предпочтение первому способу, так как он более надежен.

ВАЗ-2114, 2115

Для этих моделей регулировка сцепления следующая.

Правильно отрегулированная рукоятка ВАЗ 2107 обеспечивает нормальную работу автомобиля I. Длительную эксплуатацию узлов и деталей машины. Отрегулировать регулировку рекомендуется для каждой обслуживаемой машины.

В процессе эксплуатации неправильная регулировка может выражаться в двух типах неисправностей:

Сцепление опускается — при полностью отпущенных стопках дисков педали и не передающей полностью передающую мощность двигателя;
Ведет сцепления — при полностью выжатой педали диск не отходит от маховика, что не позволяет правильно переключать скорости и заставляет машину двигаться, когда в этом нет необходимости.

К тому же захват рано или поздно может включиться слишком сильно, что затруднит управление транспортным средством.

Сам процесс управления состоит из двух частей. Первый выполняется в салоне, второй — под днищем автомобиля ВАЗ 2107, со смотровой ямы. Из инструментов нужно:

Ключ на 8 или 10 в зависимости от модели рабочего цилиндра сцепления;
Ключ рожковый на 13;
Ключ звукового сигнала на 17.

Первая регулировка включает установку педали сцепления.Выполняется из салона, под рулевой колонкой. Для ограничения полного оборота служит специальный регулировочный винт, фиксируемый контргайкой. Вращая или крутя его, добиваемся нормального хода педали, который должен быть примерно 140 мм. Обычно полный ход регулировать не нужно, он устанавливается на заводе и меняется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В обычном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители корректируют бесплатный курс под свои индивидуальные привычки и предпочтения.Такой подход вполне допустим при условии, что он не влияет на работоспособность и долговечность деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится выдергиванием заглушки из толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если разрыв существенно отличается от нормативного, его необходимо скорректировать. Для этого:

Снимите пружину, потянув вилку сцепления в исходное положение;
Освободим контргайку на толкателе;

Удерживая толкатель ключом на 8 (10), закрутите или поверните стопорную гайку до достижения необходимого зазора;

Закрепите упорной гайкой контргайку;
Проверить зазор;
Установите пружину на место.

На этом процедуру регулировку можно считать завершенной. Однако, чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим машину, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен касаться примерно половины хода педали. Допускается регулируемая регулировка ниже или выше, но недопустимо включение в самый верх или низ, так как появляется риск появления вышеуказанных неисправностей.

Система сцепления в каждой машине является одним из ключевых узлов системы управления, при отказе которой продолжение движения невозможно. Управление сцеплением происходит с помощью педалей. Наверное, не стоит говорить, что это сложнейшая система, требующая систематического ухода и внимания, а настройку должен уметь выполнять любой водитель.

[Скрыть]

Признаки неисправности сцепления

Если, наоборот, то будет маленькая педаль, полного включения не произойдет. Ведомый диск, как говорят водители, будет пробуксовывать, либо пропадать крутящий момент.

Диагностика системы

Начнем с самого простого. Нужна обычная линейка. Однако измерение хода педали потребуется при возникновении проблем при переключении скоростей или при запуске.
Если вы начинаете движение и в это время возникают рывки, треск, треск при переключении скорости или происходит нажатие педали — это очевидные признаки того, что систему необходимо отрегулировать.
Не считая этого, вы можете лично провести диагностику.Вам нужно запустить двигатель, медленно отпустить педаль и сдвинуться с места.
Если машина запускается сразу при отпускании педали, это означает недостаточность свободного хода. А в противном случае, если автомобиль не трогает, даже если педаль отпущена, это означает, что ее ход превышает норму.
Линейкой или рулеткой измеряем расстояние между полом и педалью — оно должно быть 160 миллиметров, иначе нужно регулировать.

Приборы

Подготовительные работы

Для проведения регулировок ставим машину на яму или пролёт.Если такой возможности нет, при соблюдении всех мер безопасности нужно поставить автомобиль на опору с помощью домкрата.

Регулировка

Проверка

После завершения обязательно проверьте:

Включите нейтраль. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах разблокируйте сцепление и включите задний ход. Если все в порядке, то включится бесплатно, без шума!
Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей.Если они включаются без лишнего шума, система настроена правильно. Обязательно обратите внимание на то, что машина нормально разгоняется.

В заключение скажем, что захват — очень важная система, к которой нужно относиться осторожно. Например, при неправильной циркуляции и несвоевременном обслуживании может просто сгореть сцепление. В равной степени может произойти непроизвольное движение машины, и в этом случае последствия могут быть самыми непредсказуемыми.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка сцепления на классических моделях ВАЗ»

В этом видео показано, как регулировать и тянуть сцепление на традиционных автомобилях ВАЗ.

Lada 2107 завершено

Наши друзья на Hooniverse.com сообщили в среду очень печальные новости. АвтоВАЗ прекратил выпуск автомобилей Lada 2107, известных также как Lada Riva и Lada Signet. Последний сошел с конвейера в понедельник.

Модель 2107 была основана на ВАЗ-2101, который был более или менее советским Fiat 124.Подобно Fiat 500, Volkswagen Beetle и Ford Model T, 2101 и 2107 сделали владение автомобилем возможным для миллионов людей, которые и не мечтали, что могут себе это позволить. И это не только в России. Лады продавались и продаются по всему миру.

А вот Лада 2101 заработала репутацию низкопробной, когда продавалась в Западной Европе. Так что сегодня многие веб-сайты отметят кончину Lada шутками о качестве сборки и надежности автомобилей.

Как человек, который приложил руку к полной разборке и восстановлению канадского рынка Lada Signet (2107) 1987 года для 24 Hours of LeMons, я чувствую себя вправе сказать, что, как и многие недорогие автомобили, Lada далеко не так плоха, как это было сделано, чтобы быть.Тот факт, что Ладас пришел с наклейкой «Сделано в Империи Зла», вероятно, имел больше общего с их репутацией, чем что-либо еще.

Это правда, что автомобили были технологически устаревшими к концу 1970-х годов, но безнадежно устаревшие технологии сделали их простыми и удобными в эксплуатации. Оба эти достоинства могут пригодиться сегодняшним автопроизводителям.

Как и все дешевые автомобили того времени, Лада сломалась. Но пролетарии, которые сожрали «Лады» так быстро, как только могли их построить, вероятно, не возражали против того факта, что почти любой мог починить машину, когда она действительно сломалась.

Услышав, как люди говорят о Ладе, я ожидал ужасных вещей, когда моя команда LeMons начала сносить нашу Ладу. После шумихи о «худшем автомобиле из когда-либо созданных» было почти разочаровано, что автомобиль на самом деле был примерно среднего.

Автомобиль находился в запущенном состоянии, но материалы и качество сборки, представленные в нашем автомобиле LeMons, были на одном уровне с фольксвагенами 1980-х годов. Даже член нашей команды, который является убежденным сторонником General Motors, громко удивлялся, почему к маленькой «Ладе» так плохо относились.

В своей первой гонке Lada непрерывно двигалась в течение 24 часов и выиграла главный приз — Index of Effluency. Помимо необходимости регулировки троса сцепления и того, что наша команда не смогла должным образом затянуть проушины на одном из колес, автомобиль был на 100 процентов надежным. Это намного больше, чем можно было бы сказать о BMW, Honda и Toyotas, которые выбыли из гонки из-за окончательных механических неисправностей.

И, ради контекста, давайте не будем забывать, что пока даже Кэрролл Шелби наносил свое имя на переднеприводных автомобилей эконом-класса , проклятые Роуски все еще строили машину, способную рвать настоящие пончики в машине. стоянка Peoples Glorious Universam.

Итак, часто высмеиваемой, управляемой швейной машиной, ржавой, трактороподобной Ладе, я предлагаю салют. Из-за всего того, что Советы сделали неправильно — а, черт возьми, это много — они смогли создать своего рода приемлемый Fiat, который не так уж плох, как говорят все в мире, кроме меня.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Замена сцепления ВАЗ-2107: инструкция, рекомендации. Замена сцепления ВАЗ-2107: цена

Замена сцепления ВАЗ-2107 производится по определенному алгоритму, который будет описан чуть ниже. Для начала стоит вспомнить историю машины, оказывается, она, скорее всего, была предназначена только для одной главной цели — навести максимальный ужас на прогнивший капиталистический мир. Более того, использование «семерки» в качестве транспортного средства явно не предусматривалось.Но машина проста в ремонте, как и знаменитый танк Т-34. Единственное неудобство — снятие стартера, а эту процедуру придется пройти при разборке коробки передач. Именно этот процесс будет описан ниже.

Чем нужно запастись

Несмотря на все недостатки и простоту автомобиля, при ремонте вам понадобится специальный инструмент, без которого вам не обойтись. В первую очередь вам понадобится шкворень — металлическая трубка подходящего диаметра (можно даже иметь полость внутри).С его помощью вы центрируете положение диска сцепления относительно корзины сцепления. В зависимости от возраста автомобиля, его технического состояния и чистоты водителя замена сцепления ВАЗ-2107 может занять разное время. Цена всего комплекта составит порядка 2000-2500 рублей. Конечно, нужно упомянуть об узлах, которые нужно установить новыми.

Во-первых, это весь комплект сцепления — корзина, подшипник, ведомый диск. Во-вторых, обязательно поменяйте болты и шайбы, которыми диск прикручивается к маховику.В-третьих, если вы планируете замену цилиндра сцепления ВАЗ-2107, вам все равно необходимо купить тормозную жидкость и новые шланги. В-четвертых, необходимо будет оценить состояние венца маховика. В-пятых, вы снимаете карданный вал, поэтому не исключено, что крестовины пришли в негодность и тоже требуют замены. В-шестых, неизвестно состояние подушки коробки и подвесного подшипника. Другими словами, этот замечательный автомобиль может преподнести немало «сюрпризов» автовладельцу, не следящему за техническим состоянием.

Подготовка к ремонту

В первую очередь загоните автомобиль на подъемник и отсоедините аккумулятор. Обратите внимание на отключение аккумулятора. При замене сцепления ВАЗ-2107 снимается коробка, стартер, а на последнем — провод питания большого сечения. А если он замыкается на землю, то пожара не избежать. И не забывайте, что машина заднеприводная (конечно, в хорошем смысле этого слова). Это означает, что у него два задних колеса являются ведущими — крутящий момент на них передается от двигателя через коробку передач и карданный вал с коробкой передач.

Что это значит? Дело в том, что нужно под задние колеса установить противооткатные упоры. Да хоть кирпичи положить, чтобы не выходить из машины. В разбитом состоянии он может напугать не только капиталистические страны, но даже нормальных и адекватных людей. И неважно, полностью ли вы меняете узел, или планируется только замена диска сцепления ВАЗ-2107, коробку все равно нужно снимать. Следовательно, все требования, описанные ниже, должны быть выполнены.

Можно ли обойтись без ямы / подъемника?

Но первый вопрос возникает сразу после появления мысли о замене сцепления.Можно ли обойтись без ямы / подъемника / эстакады? К сожалению, не у каждого автомобилиста есть такие удобства. Короткий ответ: да. Но, как видите, он не завершен. Поэтому стоит немного описать порядок проведения ремонта без удобства. Если вы худощавого телосложения, то вам просто нужно приподнять машину на 40-50 сантиметров. Но удобства, конечно, такое положение автомобиля не добавит. Если вы живете в сельской местности, то сделать небольшую траншею — пару метров длиной, 50 см шириной и такой же глубины — несложно.В этом случае так будет намного удобнее. Но лучше, конечно, на обычной яме или на подъемнике легче ремонтировать ВАЗ-2107. Вилка сцепления, замена которой тоже иногда бывает необходима, снимается и устанавливается только после разборки коробки передач.

Этап первый — поверх автомобиля

Итак, начинается разборка автомобиля ВАЗ по частям, чтобы докопаться до истины, что же все-таки ужаснуло гниющий капитализм? Во-первых, аккумулятор.Напомню, что нужно еще раз не забыть. Затем отсоедините все два провода, идущие к стартеру, затем снимите его. Вполне возможно, что напугал именно стартер, так как снять его — проблема, нижнюю гайку крепления (если есть) надо снимать торцевой головкой с карданом и удлинителем, а не маленькой.

После этого делаешь глубокий вдох, ведь замена сцепления ВАЗ-2107 только началась, еще столько предстоит сделать. Например, разобрать рычаг переключения передач.Он сделан из пластиковых деталей, но их разъединение чревато колющими и режущими повреждениями рук отверткой. Но если вы это сделали, то продолжайте то, что начали. В руках ключей на 19 и вперед откручиваем болты, которыми между собой соединены коробка передач и ДВС. А заодно откручиваем переднюю трубу от выпускного коллектора, так как она будет мешать.

Этап второй — днище автомобиля

Теперь расположитесь поудобнее под автомобилем и произведите следующие манипуляции:

Отсоедините карданный привод от фланца сбоку коробки передач.Запланируйте только положение шлицев, иначе после сборки кардан будет жутко гудеть.
Откручиваем гайки крепления наружного подшипника. И не теряйте их, лучше сразу всю Приманку накормить.
Легкими постукиваниями выбить приводной вал. Откиньте его в сторону, чтобы не мешалось под ногами.
Оторвите гайки на подушках коробки. Не крутите до конца.
Снять рабочий цилиндр сцепления и закрепить, чтобы случайно не повредить шланг.
Откручиваем трос спидометра и отключаем датчик заднего хода.

Вот и все, теперь подставку под коробку ставишь, ломом отводишь коробку передач от блока двигателя. Немного мучений и коробка отрывается.

Замена диска сцепления

Но сейчас будет производиться только прямая замена сцепления ВАЗ-2107, все ранее описанное относилось к подготовительным работам. Процедура замены сцепления очень проста.Откручиваем шесть болтов, снимаем корзину вместе с ней, и привод сойдет. После этого ставим новинки, прикручиваем шесть новых болтов. Иногда даже идет в комплекте пластиковая трубка для центровки, если нет, то установите в диск подходящий диск. Равномерно (по диагонали) затяните болты корзины, проверяя совмещение. Все, сейчас поставил новую выжимну и можно собирать машину. Проблем со сцеплением теперь долго не будет.

«Додж Калибр»: тюнинг, описание, достоинства и недостатки автомобилей

Эмоции и ощущения при виде такой машины, как «Додж Калибр», у каждого человека индивидуальны.Но по большей части это восторг и восхищение. Для дорог России это отличный вариант транспортного средства, хотя производитель позиционирует машину как внедорожник. Стоит отметить, что эта машина пользуется популярностью у наших соотечественников не только из-за проходимости. Автовладельцы очень довольны расходом топлива этого огромного транспортного средства — девять литров по городу и семь по трассе. Учитывая цену на топливо, это один из основополагающих моментов при покупке данного автомобиля.

«Додж Калибр» — что это?

«Додж Калибр» — одна из самых удачных машин, сошедших с конвейеров американской компании. Он завоевал популярность не только у себя на родине, но абсолютно на всех континентах. Dodge Caliber выпускался на заводах Chrysler с 2007 по 2012 год включительно. Это вместительный пятидверный хэтчбек. Однако многие путают его с кроссовером и универсалом из-за внушительных размеров. По динамике этот внедорожник ставит его в один ряд с автомобилями премиум-класса.

«Калибр» была первой моделью «Додж», которая была представлена на рынке Азии и Европы.

Краткое описание автомобиля:

Объем — от 1,8 до 2,4 куб. л
Вместимость — от 148 до 172 л. с участием.
Подача топлива впрыска.
Клапанов на цилиндр — 4.
Расположение цилиндров — L4.
Топливо — бензин А87 (США).
В версии SRT — газотурбинный двигатель объемом 2,4 куб. l

Так как автомобиль был снят с производства в 2012 году, сегодня есть возможность приобрести только подержанный Dodge Caliber.Его цена сегодня от трехсот пятидесяти тысяч рублей. А на начало продаж машина стоила около двухсот двадцати тысяч долларов.

Добродетели

Во-первых, эта машина очень надежная.

Кузов хэтчбека прочный, коррозия вряд ли столкнется. Двигатель «Додж Калибр» есть у японца. И это, конечно, говорит о его надежности. Также стоит отметить, что запчасти для ремонта такого автомобиля, как Dodge Caliber, стоят недорого. Цена, что немаловажно для такой машины, доступная, что хорошо.

Автомобиль предназначен для эксплуатации в различных климатических условиях.

недостатки

Как говорится, «американцы» — автомобили на любителя. Если вы полюбили его без памяти, то ни один недостаток не помешает его покупке.

Из отзывов владельцев автомобиля «Додж Калибр» можно выделить:

Основная проблема, с которой обращаются в сервисные центры, — это МКПП. Из-за шума коробки передач и механизма выключения сцепления автовладельцы вынуждены обращаться к механикам.
Недостатки при замене фар. Для этого нужно немного разобрать бампер. Естественно, лучше всего это делать в автомастерских.
Какой-то раздражающий пластик внутри салона. С одной стороны, да — выглядит дешево, но с другой — очень прост в обслуживании. Самостоятельно постирать несложно — и это, несомненно, плюс. Поэтому выделить достоинства и недостатки Dodge Caliber сложно. Что для одного автомобилиста минус, для другого плюс.

«Додж Калибр»: тюнинг

Каждая модель автомобильной марки Dodge, сошедшая с конвейера, априори выглядит потрясающе. На самом деле их конструкция не требует значительных доработок. Однако, как говорится, совершенству нет предела. Поэтому многие хотят визуально изменить свой «Додж Калибр». Пакеты тюнинга, уже собранные и подготовленные, находятся в свободном доступе во многих ателье. Чтобы приобрести их, владельцу достаточно будет приехать, заплатить деньги и дождаться времени.По истечении этого срока он получит свой обновленный «Dodge Caliber». Тюнинг способен изменить внешний вид автомобиля или добавить в салон дополнительные аксессуары. Машину буду менять!

Установленные элементы сделают более комфортным «Додж Калибр». Тюнинг внешнего вида придаст индивидуальности — машина будет отличаться от серого потока машин на дороге. В любой компании вам предложат множество услуг по усовершенствованию вашего автомобиля.

Самые популярные аксессуары для тюнинга:

Спойлер на крышу.
Спойлер на багажник.
Боковые пороги.
Воздухозаборники.
Накладки на зеркало.
Накладки на пороги.
Решетка бампера.
Решетка на радиатор.
Оптика.
Высокотехнологичная электроника.
Дуги защитные.
Увеличить объем двигателя.
Установка турбин большой мощности.

Двигатели 2014 2015 2016 2017 2018 2019 TPI Рычаги шарнирного тормоза с ЧПУ для KTM 250EXC Автозапчасти и аксессуары

2014 2015 2016 2017 2018 2019 TPI CNC Рычаги шарнирного тормоза с ЧПУ для KTM 250EXC

Рычаги шарнирного тормоза с ЧПУ для KTM 250EXC (TPI) 2014 2015 2016 2017 2018 2019.Для KTM 250EXC (TPI) 2014-2019. Никаких модификаций! -Доступный цвет: рычаги с 8 цветами на ваш выбор. Конструкция шарнира позволяет рычагу складываться наружу, чтобы предотвратить изгиб или поломку в случае аварии. Состояние: Новое ： Бренд: Без бренда ， Страна / регион производства: ： Китай ： Номер детали производителя: ： Не применяется Apply Рукоятки, рычаги и зеркала Тип детали: ： Рычаги тормозной муфты ： Размещение на транспортном средстве: ： Левая, правая, передняя ， Подходящая марка: ： Для KTM ： Гарантия: ： Да ， Подходящая модель: ： 250EXC (TPI) ，。

2014 2015 2016 2017 2018 2019 TPI поворотные тормозные рычаги с ЧПУ для KTM 250EXC

Высокое качество для прочного и длительного использования. Ваше удовлетворение делает нас большой честью.Включает болты из нержавеющей стали и медные шайбы. 0 Женский адаптер преобразователя данных Sukvas — (CN, идеально подходит для строительных приложений, где на рабочем месте требуется считывание показаний прибора под разными углами, гладкая горловина и прошивка крышки стежка. 2014 2015 2016 2017 2018 2019 TPI CNC Pivot Brake Рычаги сцепления для KTM 250EXC , 2 боковых кармана и 1 грузовой карман. Свободный короткий рукав: складные короткие рукава, купите для собачьей вечеринки, унисекс, модный быстросохнущий головной убор из микрофибры. Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Габаритные размеры: T: 2 3/4 дюйма. Концевая фреза производит черновую отделку, которую можно сгладить вторым чистовым резом. 2014 2015 2016 2017 2018 2019 TPI Рычаги шарнирной тормозной муфты с ЧПУ для KTM 250EXC , Каждый товар проверяется вручную перед отправкой, Теплое уведомление: пожалуйста, прочтите таблицу размеров в описании продукта перед заказом. Персонализированное кольцо на носке из цельного стерлингового материала, регулируемое. *** Глянцевые самоклеящиеся этикетки 4 «x 3» «для двускатных ящиков. ** ВСЕ ПОЛИТИКИ МОГУТ ИЗМЕНИТЬСЯ, 2014 2015 2016 2017 2018 2019 TPI Рычаги шарнирного тормоза с ЧПУ для KTM 250EXC , 1-й покупатель Ao Dai оплачивает Стоимость доставки, ноты или индивидуальные принты вы можете выбрать до 2-х цветов.Для цен на полноцветную термосублимационную складную ткань для охлаждения мы предлагаем открытку RSVP, если вы выберете.
