Настройка зажигания 2106: Как выставить зажигание на Ваз 2106 карбюратор

Регулировка зажигания ВАЗ 2106

Корректная регулировка зажигания ВАЗ 2106 во многом определяет срок жизни мотора. В списке преимуществ карбюраторных моделей отечественного автоконцерна ВАЗ одно из лидирующих мест занимает отсутствие сложности в эксплуатации и ремонте. Однако в отличие от моделей инжекторного типа, карбюраторные периодически нуждаются в таком процессе как выставление системы подачи искры.

От того, насколько верно удалось выставить зажигание, также зависят многие другие показатели: количество потребляемого бензина, динамика и производительность двигателя, температурный режим работающего силового агрегата, сохранность цилиндро-поршневой группы. Также стоит упомянуть о таком понятии как «детонация», которая крайне негативно сказывается на корректности работы и сохранности двигателя.

Одной из главных причин возникновения подобной проблемы является неправильное выставление зажигания. Существует два метода регулировки: система зажигания настраивается посредством применения стробоскопа (за его неимением можно использовать автомобильную двенадцативольтовую лампочку) или система регулируется «на слух».

Содержание

  • Выполнение процедуры регулировки по меткам
  • Проверка корректности работы зажигания
  • Регулировка зажигания «на слух»

Вернуться к оглавлению

Выполнение процедуры регулировки по меткам

Система регулируется при помощи следующих инструментов:

  • тринадцатимиллиметровый рожковый ключ;
  • стробоскоп/контрольная лампочка на 12 В/вольтметр;
  • ключ для вывинчивания свечей;
  • специальный ключ для проворачивания коленчатого вала.

Настройка угла зажигания проводится по трем метка различной длины: самая короткая равняется зажиганию с опережением угла на 100, центральная — 50, наибольшая — 00. Положение верхней мертвой точки нанесено на ободе шкива, а на ступице шкива расположена корректирующая полоска. Выставление проводится на 1 либо 4 цилиндре. Здесь рассматривается вариант № 1. Система зажигания регулируется по приведенному ниже алгоритму.

  1. Первым делом снимаем отрицательную клемму с аккумуляторной батареи во избежание короткого замыкания или поражения током.
  2. С цилиндра № 1 удаляем свечу накаливания. Свечное отверстие герметизируется пальцем или заглушкой, кому как удобнее.
  3. При помощи ключа нужно провернуть коленчатый вал так, чтобы поршень был в такте сжатия (индикатором служит следующее: заглушка вылетит или на палец будет оказываться выталкивающее давление).
  4. Проворачивать коленчатый вал нужно до того момента, когда риска, которая указывает на верхнюю мертвую точку не окажется возле соответствующей риски определения угла зажигания.
  5. При постоянном использовании девяносто второго или девяносто пятого бензина нужно выставить отметку верхней мертвой точки с отметкой угла опережения в пять градусов. На семьдесят шестой бензин угол опережения выставляется на отметку ноль градусов.

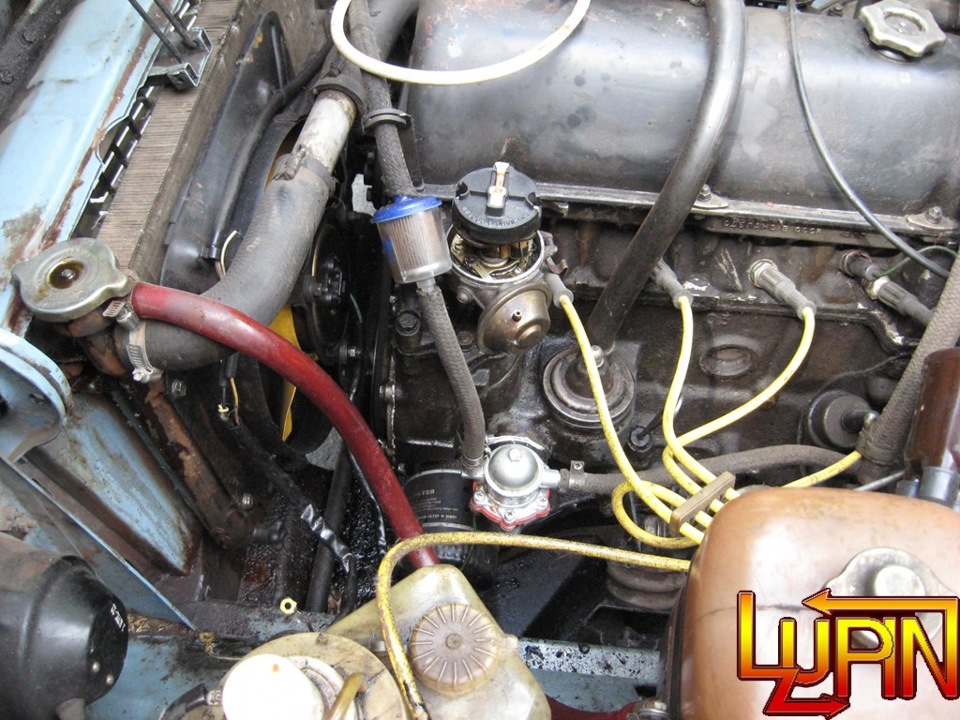

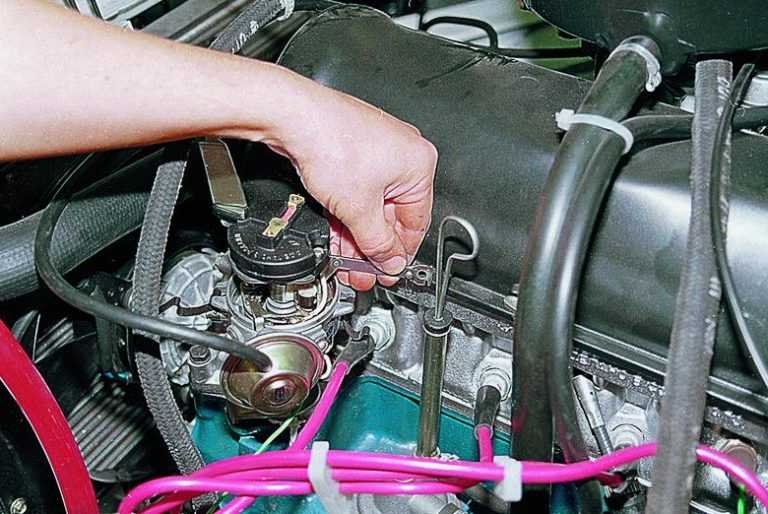

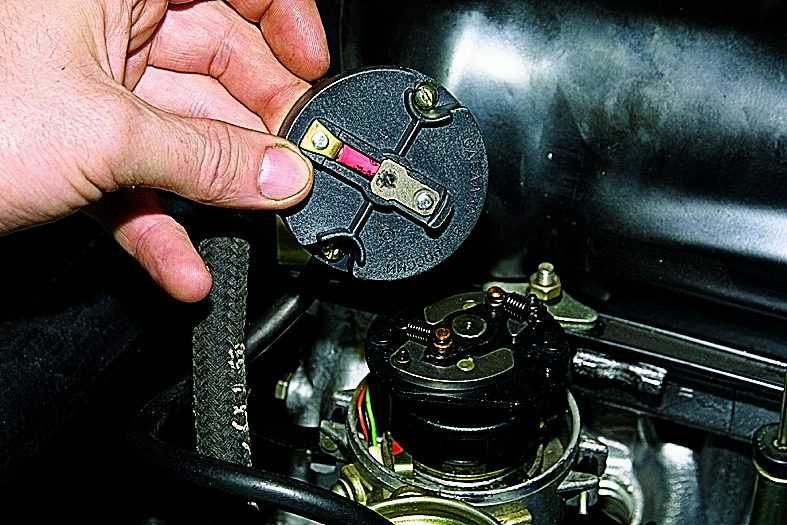

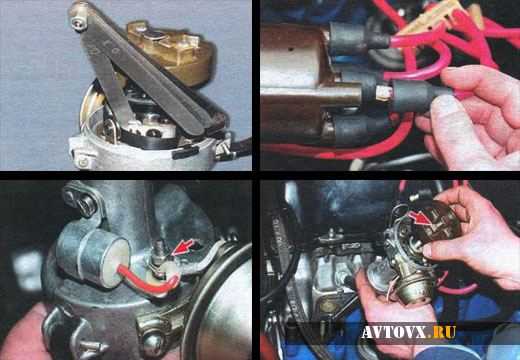

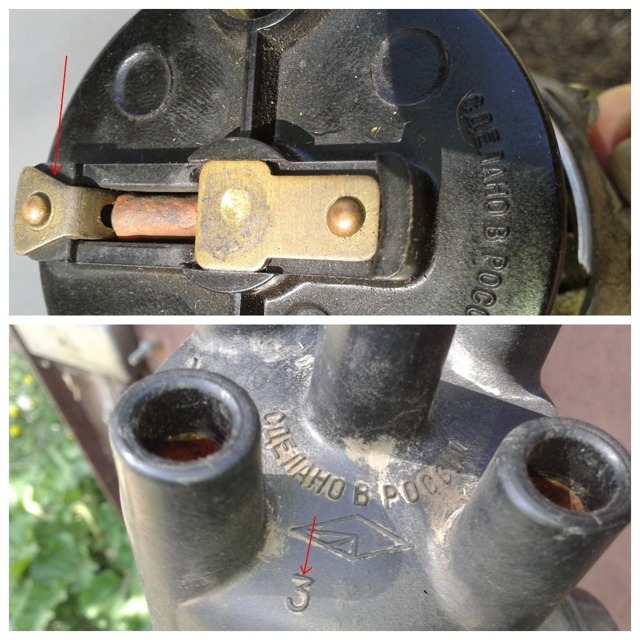

  6. Крепления крышки распределителя зажигания удаляются и она демонтируется. Наружный контакт распределительного ротора должен быть обращен в сторону цилиндра, по которому производится настройка.
  7. Когда совмещение всех полосок завершено, нужно определить направление воображаемой прямой, которая проходит через крепеж крышки параллельно с осью силового агрегата. В случае если это не соответствует действительности, необходимо произвести указанные ниже манипуляции.

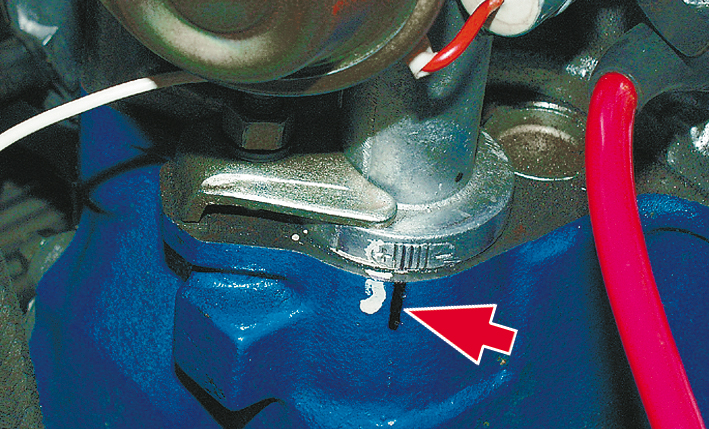

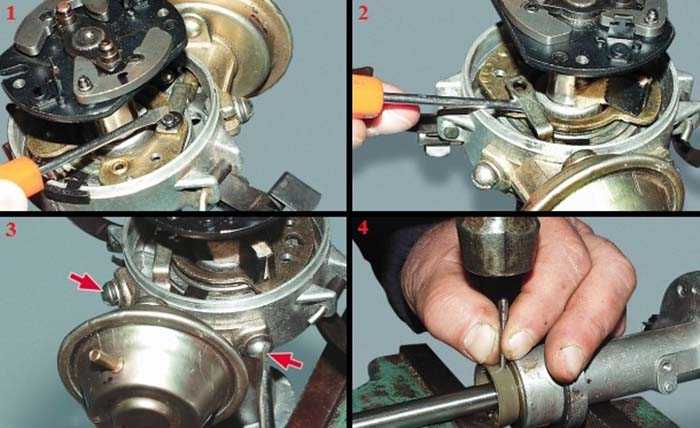

  8. Скручивается гайка, которая крепит распределитель (нужно повернуть трамблер вверх). Ось ротора выставляется параллельно оси мотора.
  9. Производится установка распределителя обратно, однако гайка не затягивается до конца.
  10. Далее один конец контрольной лампочки подключается на катушку зажигания, другой — на «массу».
  11. При включенном зажигании надо проворачивать распределитель по часовой стрелке, пока лампочка не перестанет гореть.
  12. Проводим обратную процедуру выставления до момента, когда загорит лампочка.
  13. Далее проводим фиксацию распределителя.

Зажигание выключается, крышка трамблера монтируется обратно.


Вернуться к оглавлению

Проверка корректности работы зажигания

После выполнения всех регулировочных процедур проверяется на корректность работы система зажигания авто ВАЗ 2106.

  1. Двигатель автомашины запускается и прогревается, начинается движение ТС.
  2. Автомобиль разгоняется до сорока пяти километров в час.
  3. Включается четвертая передача и резко выжимается педаль акселератора.
  4. При этом возникает детонация, которая по мере разгона транспортного средства исчезает.
  5. Если детонация возникла и не пропала, то выставлено «раннее» зажигание, если детонации не произошло — то «позднее».
  6. Проводится соответствующая корректировка работы зажигания автомашины.

После проведения требуемой регулировки можно пометить правильный угол зажигания на корпусе. Указанный метод является самым популярным и точным, поскольку не отличается чрезмерной сложностью, не требует специальной подготовки от исполнителя, а выставление выполняется при помощи подручных средств, которые даже у неподготовленного автолюбителя, как правило, имеются в наличии.


Вернуться к оглавлению

Регулировка зажигания «на слух»

Этот метод имеет свои плюсы в случае необходимости срочной кратковременной поездки.

Производится следующим образом.

  1. Крепежная гайка распределителя системы зажигания ослабляется.
  2. Силовой агрегат прогревается. Корпус распределителя надо выставить в обе стороны.
  3. Установка оборотов двигателя должна быть в пределах двух тысяч.
  4. Прослушивается работа силовой установки авто. Лучшее положение — когда мотор выдает наибольшее количество оборотов без провалов. При его обнаружении производится установка крепежного болта обратно.

При множестве замечаний на качество деталей и сборки транспортных средств производства Волжского автозавода, можно ответить, что практически все заменяемые детали являются стандартизированными и унифицированными. При ремонте «Жигулей» можно обходиться без специального оборудования.

Автомашина сконструирована так, что при замене и ремонте определенных узлов и агрегатов нет необходимости в полной разборке автомобиля.

Система зажигания корректируется без снятия двигателя и прочих серьезных демонтажных процедур, что экономит время проведения работ и повышает их удобство.

Также стоит упомянуть о существенном преимуществе карбюраторных автомобилей перед инжекторными: замена и ремонт системы зажигания карбюраторных двигателей обходится значительно дешевле.

Регулировка зажигания ВАЗ 2106 — Пособие автомобилиста


Правильная настройка системы зажигания влияет на динамику автомобиля, расход топлива, легкость пуска двигателя и его ресурс. Далее описывается процедура настройки зажигания для автомобиля ВАЗ-2106 с контактной системой зажигания, в т.ч. при использовании в качестве дополнительных устройств транзисторной или тиристорной системы зажигания. Аналогичные приемы справедливы не только для ВАЗ-2106, но и для всех автомобилей с контактной

системой зажигания, нужно лишь уточнить в “Руководстве по эксплуатации” регулировочные величины для конкретного двигателя.

Собственно регулировка сводится к трем этапам: выставление величины угла замкнутого состояния контактов (УЗСК), зависящего от величины зазора в контактах распределителя-прерывателя (трамблера), выставление угла опережения зажигания (УОЗ), проверка и корректировка полученных результатов в процессе езды.

Этап 1. Регулировка угла замкнутого состояния контактов


Регулировка УЗСК необходима при использовании классической или транзисторной системы зажигания. При использовании тиристорной системы величина УЗСК не критична.

Для регулировки необходимо снять крышку трамблера. Еcли используется классическая система зажигания, то перед регулировкой рекомендую надфилем зачистить контакты трамблера, сняв образовавшийся бугорок на одном из контактов. После зачистки необходимо проверить, что контакты прилегают друг к другу всей плоскостью. При необходимости подрегулировать, аккуратно подгибая неподвижный контакт.

Далее необходимо повернуть коленвал до такого его положения, чтобы расстояние между контактами трамблера было максимальным. Отвернуть винт, фиксирующий контактную группу на пластине подшипника, ввести щуп толщиной 0.4 мм между контактами и подобрать такое положение контактной группы, чтобы щуп перемещался с небольшим усилием. Зафиксировать найденное положение контактной группы, затянув винт. Проверить величину зазора, попробовав поместить между контактами щуп тоньше (менее 0,35 мм) и толще (более 0,45 мм) номинального. Более толстый щуп не должен проходить в зазор между контактами, а более тонкий должен перемещаться без всякого усилия.

Для вращения коленвала используется специальный ключ. Если под руками такого ключа нет, то осуществить медленное вращение коленвала, включив четвертую передачу и аккуратно толкая автомобиль. Использовать для этого стартер затруднительно, т.к. сложно добиться нужной точности угла поворота.

Полученный зазор между контактами трамблера дает нужное значение УЗСК (а критичен именно угол, а не зазор!) с заданной точностью, как правило, только в новых трамблерах, когда еще нет выработки контактов. Поэтому желательно проверить произведенную регулировку, измерив сам угол, который должен быть 55±3°.

Проще всего и точнее всего это можно сделать, используя электронный тахометр, имеющий функцию узмерения УЗСК, или специальный автомобильный измерительный прибор (выпускались такие, включавшие функции вольтметра, омметра, амперметра, тахометра, измерителя УЗСК). Для этого собирается трамблер, подсоединяется тахометр, запускается двигатель. Тахометр переводится в режим измерения УЗСК. Если величина УЗСК выходит за пределы, рекомендуемые заводом, то регулировка зазора повторяется.

Второй способ — непосредственно измерить угол. Для этого вынимаем из крышки трамблера центральный высоковольтный провод и прислоняем его к массе автомобиля (можно этого и не делать, но есть шанс получить пробой в катушке), подсоединяем к проводу, идущему с трамблера на катушку зажигания, лампочку на 12 В или описанный в конце страницы пробник на светодиоде. При включенном зажигании лампочка будет гореть, когда контакты трамблера разомкнуты, и гаснуть при их замыкании. Если используется транзисторная или тиристорная система, то лампочка может не гореть при разомкнутых контактах из-за ограничителя тока через контакты трамблера в этих системах. В таком случае вместо лампочки можно использовать вольтметр. При разомкнутых контактах он будет показывать напряжение около 12 В, при замкнутых — 0 В. Вращаем коленвал двигателя по часовой стрелке до тех пор, пока контакты не замкнутся (лампочка не погаснет или вольтметр не покажет 0 В). Замечаем положение бегунка, отметив его, например, на корпусе трамблера. Продолжаем вращать коленвал до момента размыкания контактов (зажигания лампочки, перехода стрелки вольтметра на 12 В). Замечаем полученное положение бегунка трамблера. Замеряем угол между полученными положениями. Это можно сделать, измерив длину дуги окружности по корпусу трамблера, а затем рассчитав угол в градусах по известной формуле
(360pd)/l,

где p=3.14 — число Пифагора,
d=70 мм — диаметр корпуса трамблера,
l, мм — измеренная длина дуги по корпусу трамблера между отметками. При правильно выставленном УЗСК длина дуги для двигателя ВАЗ-2106, ВАЗ-2103 составляет 33±2 мм.

Этап 2. Регулировка угла опережения зажигания

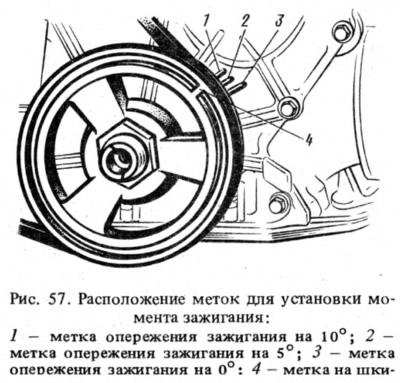

Рис 1. Расположение меток для установки момента зажигания. Вид на двигатель спереди.

Для двигателя ВАЗ-2106, ВАЗ-2103 момент размыкания контактов распределителя-прерывателя, соответствующий искре в 1-ом цилиндре, должен опережать верхнюю мертвую точку хода поршня в первом цилиндре на 0±1°, а на двигателе ВАЗ-2101 — на 2±1° (расположение меток — см. рис. 1).

Можно предложить несколько способов выполнения этой операции: с использованием стробоскопа, с использованием лампочки, “по искре” и “на слух”.

Способ 1. Регулировка с использованием стробоскопа
Это самый быстрый способ регулировки. Понадобится любой автомобильный стобоскоп. Лучше, если он будет питаться от бортовой сети 12 В, а сигнал для срабтывания брать с датчика, одеваемого на высоковольтный провод первого цилиндра. Другие конструкции показали у меня либо нестабильную работу либо низкую надежность при работе с тиристорной системой зажигания.

Присоединяем стробоскоп к электросети автомобиля. С трамблера снимаем и глушим шланг вакуум-корректора. Запускаем двигатель и прогреваем его до такой температуры, чтобы он устойчиво держал обороты холостого хода. Ослабляем болт, фиксирующий корпус трамблера. Свет от стробоскопа направляем на шкив, расположенный на коленвале. Поворачивая корпус трамблера, добиваемся такого его положения, чтобы видимое положение метки, нанесенной на шкив, расположилось заданным образом относительно меток на крышке механизма газораспределения (см. рис. 1). В найденном положении фиксируем корпус траблера, затягивая фиксирующий его болт.

Важно, чтобы при регулировке двигатель имел обороты холостого хода. При более высоких оборотах в работу вступает центробежный регулятор, и результаты регулировки в этом случае будут неточными.

Читайте также: Советы по ремонту «Жигулей»

Попутно с выставлением зажигания можно оценить и другие параметры работы распределитея-прерывателя. При увеличении оборотов УОЗ должн расти в результате срабатывания центробежного регулятора. Если при средних оборотах коленвала с трамблера снять шланг вакуум-корректора, то УОЗ должен уменьшится, а при одевании — возрасти. Можно т.ж.оценить стабильность положения метки на разных режимах. Если метка “гуляет”, то скорее всего есть выработка в подшипнике подвижной пластины трамблера.

Способ 2. Регулировка с использованием лампочки
Этот способ можно назвать классическим, поскольку он описан практически во всей автомобильной литературе. Вам понадобится лампочка на 12 В с двумя присоединенными к ней проводами (варианты — вольтметр или описанный ниже пробник) и спец. ключ для вращения коленвала (желательно).

Ключом поворачиваем коленвал таким образом, чтобы метка на шкиве распологалась заданным образом относительно меток на крышке механизма газораспределения (см. рис. 1), и при этом бегунок трамблера стоял напротив высоковольтного провода 1-ого цилиндра (отсчет цилиндров идет от передней части двигателя). Если нет спец. ключа, то можно включить 4-ую передачу и толкать автомобиль, пока коленвал не займет нужную позицию. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй присоединяем к массе автомобиля. Центральный провод вынимаем из крышки трамблера и прислоняем к массе. Ослабляем болт, фиксирующий корпус трамблера. Включаем зажигание.

Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). В этом положении фиксируем корпус трамблера болтом.

Если используется транзисторная или тиристорная система зажигания, возможно, что напряжения на контактах трамблера не хватит для зажигания лампочки. В этом случае надо воспользоваться вольтметром или диодным пробником.

Способ 3. Регулировка “по искре”
Момент размыкания контактов при использовании методики способа 2 можно определить и без использования лампочки или вольтметра, вспомнив о том, что в момент размыкания контактов система зажигания как раз выдает искру.

Поворачиваем коленвал таким образом, чтобы метка на шкиве распологалась заданным образом относительно меток на крышке механизма газораспределения (см. рис. 1), и при этом бегунок трамблера стоял напротив высоковольтного провода 1-ого цилиндра (отсчет цилиндров идет от передней части двигателя). Центральный провод вынимаем из крышки трамблера и располагаем на расстоянии около 5 мм от массы автомобиля. Ослабляем болт, фиксирующий корпус трамблера. Включаем зажигание.

Поворачиваем корпус трамблера по часовой стрелке градусов на 10-20. Затем медленно вращаем в другую сторону до момента проскакивания искры. В этом положении фиксируем корпус трамблера болтом.

Способ 4. Регулировка “на слух”
Самый неточный способ, к которому есть смысл прибегать только в полевых условиях, когда ни один из вышеописанных способов применить не удается.

Запускаем двигатель и ослабляем болт, фиксирующий корпус трамблера. Поворачивая корпус находим таоке его положение, когда обороты двигателя станут максимальными. После на несколько градусов поворачиваем корпус по часовой стрелке (делаем УОЗ меньше) и фиксируем корпус трамблера.

Скорее всего при такой регулировке Вы получите весьма существенную ошибку, но кое-как доехать до цивилизованных условий, где можно будет все отрегулировать нормально, сможете.
Этап 4. Проверка полученных результатов при езде

Полученные результаты необходимо уточнить по поведению автомобиля на дороге. Прогрейте двигатель до рабочей температуры, наберите на гладком горизонтальном участке дороги скорость 40-50 км/ч и, включив 4-ую передачу, резко нажмите педаль газа. В течение короткого времени (1-2 секунды) должны быть слышны характерные детонационные стуки (”цоконье”), а автомобиль должен уверенно начать увеличивать скорость. Если детонация не прослушивается, то поверните трамблер против часовой стрелки на одно деление по шкале у основания корпуса. Если же детонация слышна дольше, то поверните корпус трамблера на 1 градус по часовой стрелке. Повторяйте процедуру до тех пор, пока при резком нажатии на газ не получите легкую детонацию, исчезающую после 1-2 секунд.

Если при проверке регулировки при езде пришлось существенно изменить положение трамблера по сравнению с найденном на этапе 2, то это говорит о наличии неполадок. Причина может быть в существенном отклонении состава горючей смеси от номинального или в неправильной работе систем трамблера (центробежный и вакуумный регуляторы, люфт вала тармблера, люфт в подшипнике трамблера).

Диодный пробник

Рис. 2. Электрическая схема диодного пробника

Для работ по регулировке зажигания и многих работ по диагностике электрики имеет смысл сделать простейший диодный пробник, схема которого изображена на рис. 2. В качестве светодиода D1 можно использовать диод типа АЛ307, величина резистора R1 около 2 кОм. Диод D2 нужен для защиты светодиода D1 от обратного напряжения, в принципе можно обойтись и без него. Всю схему удобно разместить в корпусе от простейшей шариковой ручки. В колпачке проделать отверстие, куда вставить светодиод, а с противоположной стороны в отверстии, через которое выходил пишущий узел стрежня, закрепить острый щуп. В качестве щупа можно использовать толстую иглу, а закрепить ее можно эпоксидным клеем. Сбоку в корпусе нужно проделать отверстие, через которое вывести провод, заканчивающийся зажимом типа “крокодил” для подключения схемы к корпусу автомобиля.

Такой пробник не занимает место в “бардачке”, но может существенно упростить нахождение неисправности, внезапно возникшей в дороге.

При подготовке страницы использованы материалы “Руководства по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2103, ВАЗ-21033, ВАЗ-21035, ВАЗ-2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065? (Составители Игнатов А.П., Косарев С.Н., Новокшенов К.В. и др., М.: Ливр, 1999. — 192 с.: ил.).

Для тех, кто занимается ремонтом автомобиля своими руками, рекомендуем ознакомится с фотоотчетом по самостоятельной замене помпы на ВАЗ-2106

Ключевые слова: ВАЗ 2106, ваз 2106 ремонт, ваз 2106 зажигание
