Лада калина ремонт стеклоподъемника

Некоторые владельцы Лада Калина 2 поколения сталкиваются с проблемами в работе передних или задних стеклоподъемников (ЭСП) уже в период обкатки автомобиля. Причин этой неисправности может быть несколько, все они описаны в этой статье.

Электросхема стеклоподъемников Лада Калина 2

Схема жгута проводов левой двери: 1 — колодка к заднему жгуту проводов; 2 — электродвигатель стеклоподъемника; 3 — замок двери; 4 — блок переключателей; 5 — к динамику; 6 — зеркало.

Схема жгута проводов правой передней двери: 1 — колодка к заднему жгуту проводов; 2 — электродвигатель стеклоподъемника; 3 — замок двери; 4 — кнопка стеклоподъемника; 5 — к динамику; 6 — зеркало.

Схема жгута проводов задней двери: 1 — колодка к заднему жгуту проводов; 2 — динамик; 3 — замок двери; 4 — кнопка стеклоподъемника; 5 — электродвигатель стеклоподъемника.

Как определить, почему не работает стеклоподъемник

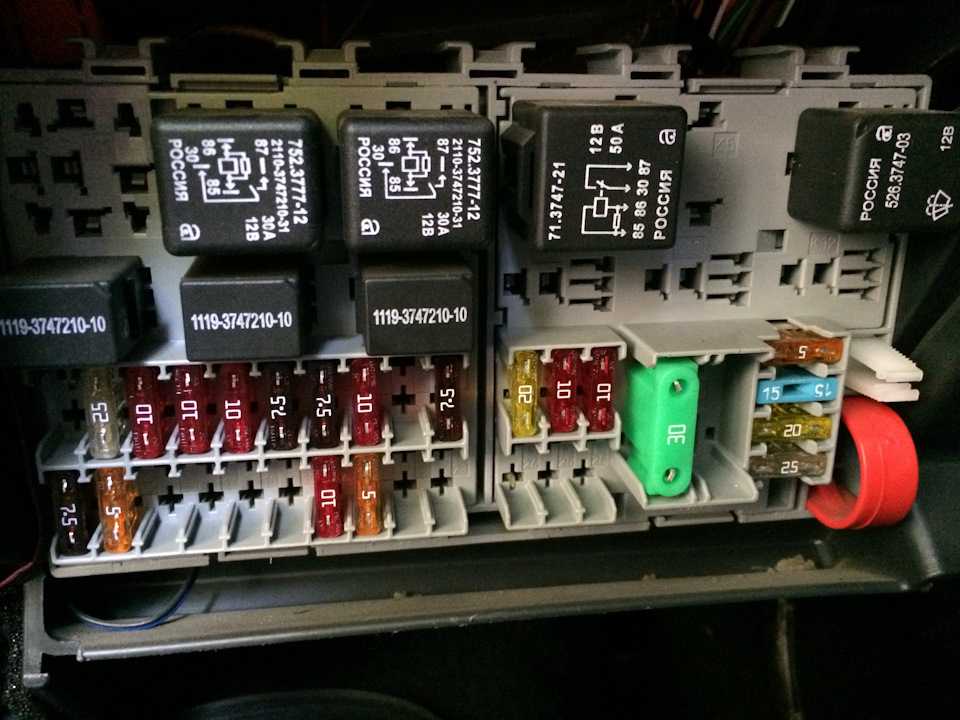

1. В монтажном блоке проверить предохранитель стеклоподъемника (F2, 25A) и реле (К2).

2. Снять обшивку двери и проверить напряжение на клеммах электродвигателя стеклоподъемника с помощью мультиметра или тест-лампы на 12В.

Если напряжения нет, тогда проверяем исправность:

• кнопки стеклоподъемника
• проводки (соединение разъемов)
• блока управления электропакетом (центральный блок кузовной электроники или ЦБКЭ), который применяется в «люкс» комплектации.

Если на электродвигатель ток приходит, но стекло не двигается, значит проверяем:

• неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
• перетерся тросик стеклоподъемников
• стекло зажато (перекос)

Самыми частыми проблемами стеклоподъемников являются:

1. Неисправность электродвигателя стеклоподъемника.
2. Перекос, обрыв тросика стеклоподъемников.
3. Плохой контакт.

Напомним, на сайте можно найти решение других проблем в эксплуатации Лада Калина 2, например, скрипы педали сцепления.

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

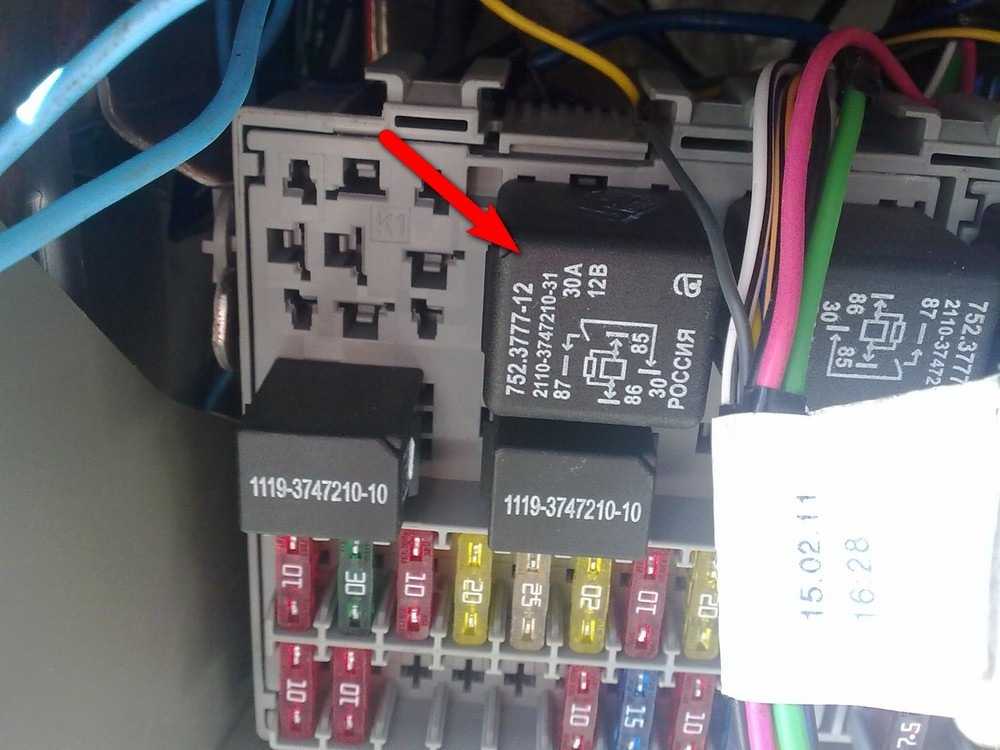

Сгорел предохранитель или сломалось реле.

Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

1. Первое на что необходимо обратить внимание – это предохранитель . В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода . Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

Демонтируем дверную карту.

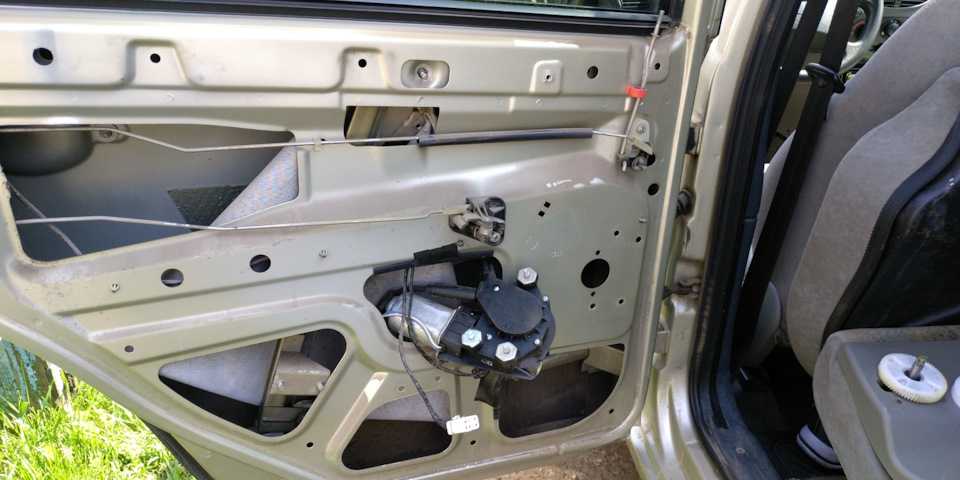

Дверная карта демонтирована

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

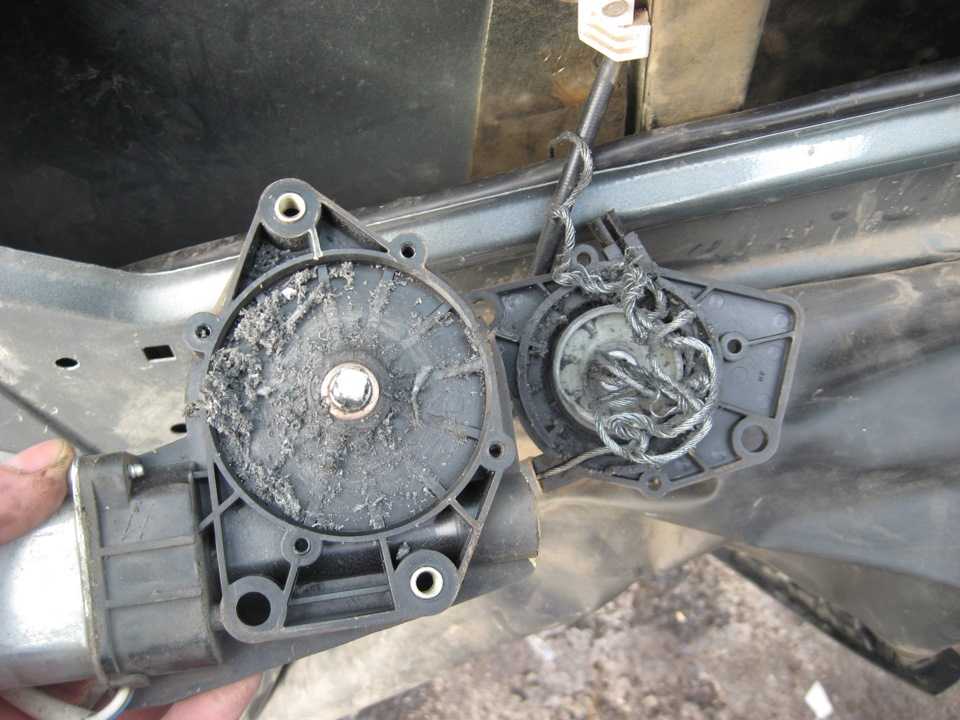

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

ребята это неправильно вскройте клавиши на двери и посмотрите прилегание пластин при включении кнопки

У меня была такая ситуация, я обращался к ремонтникам. Но после того как прочитал статью, мне кажется решил бы проблему сам. Спасибо.

Все описания тупы. Надо быть проще. Обычно перестает работать в закрытом положении. Частая причина-засорение уплотнителей стекла. Надо включить зажигание и освещение салона. Нажимаем кнопку опускания стекла, в этот момент должна немного померкнуть лампа освещения салона. Если да-электрика в порядке, ищите причину в механике. Если не померкла-причина в электрике, начните с проверки предохранителя и далее. По механике- просуньте какую нибудь карту снаружи стекла в уплотнение и проведите по кругу поливая водой.Если не работает после этого-откройте дверь, один нажимает на кнопку опускания, а другой бьет по стеклу двумя ладонями с обоих сторон стекла одновременно вниз, если после нескольких попыток не сработал-разобрать обшивку двери, освободить болты крепления эл. двиг. стеклоподьемника и нажать на кнопку. Если сработало- прогнать несколько раз и затянуть болты обратно. Если нет-замена или ремонт стеклоподьемника.

Именно так и вылечил разобрав и смазав механизмы!

Как много телодвижений пришлось совершить, пока не докопались до причины — сдох моторчик.

Вчера была подобная ситуация. СП с пассажирской стороны перестал реагировать на кнопки, при чем, как с водительского пульта, так и с пассажирского, завис в закрытом положении. Дико расстроился, начал ковырять интернет, дабы знать, как устранить сию проблему. Приготовился к разборке дверей. Утром из блока предохранителей вытащил реле К-2, протер контакты поставил на место и ….. О! Чудо СП ожил с обеих пультов. По двери не стучал, сразу говорю. Может кому пригодится. Калина хеч. 2014 года.

Спасибо тебе,добрый человек,такая же хня была.Лечил по твоему методу.Протер контакты на К2 влажной салфеткой,аллилуйя все поднимается-опускается

Аналогичное «чудо», почистил лезвием контакты к-2. Спасибо за совет, помогло.

Внутри блока управления свеклоподъёмниками с водительской стороны сломались перемычки на кнопке управления пассажирским стеклом. Перемычки демонтировал . Перестала работать кнопка управления стеклоподъемники с пассажирской стороны. Стекло не опускается не подымается. Что может быть?

Непонятно,в одном месте,в начале статьи предохранитель стеклоподьемника F2,в сноске уже F5…?

Снятие механизма стеклоподъемника задней двери

Снимаем обивку задней двери (см. «Снятие обивки задней двери»).
Надев ручку на вал, устанавливаем стекло в верхнее положение, после чего снимаем ручку.

С вала ручки стеклоподъемника снимаем виброгасящий элемент.

Фиксируем стекло в поднятом по­ложении, установив между стек­лом и внутренней панелью двери два деревянных клина.

Головкой «на 8» с удлинителем отворачиваем два болта крепле­ния держателя стекла к ползуну направляющей механизма стек­лоподъемника.

Головкой или ключом «на 8» отво­рачиваем три гайки крепления ме­ханизма стеклоподъемника.

Головкой или ключом «на 10» отворачиваем три гайки крепле­ния направляющей механизма стеклоподъемника.

Вынимаем механизм стеклоподъ­емника через нижнее технологи­ческое отверстие во внутренней панели двери.

Механизм стеклоподъемника зад­ней двери.
Устанавливаем механизм стекло­подъемника задней двери в обрат­ной последовательности.

Не работают стеклоподъемники на калине

Не работает стеклоподъемник на Калине. Принцип работы стеклоподъемника

Часто из-за проблем с проводкой не работает стеклоподъемник на Калине. С подобной проблемой сталкиваются многие владельцы отечественных автомобилей, а потому прочесть эту статью им стоит в обязательном порядке. На старых машинках все было куда проще. Стоило только повернуть рычаг в нужную сторону и стекло опускается. Сегодня все сложнее, ведь железные кони напичканы электроникой, а она имеет свойство выходить из строя. Учитывая тот факт, что электрическая часть становится все более внушительной, ремонт будет достаточно трудным, а следовательно, дорогим. Но в любом случае, такого рода поломки стоит уметь устранять самостоятельно, ведь экономия прежде всего.

Сейчас все будет наглядно рассмотрено.
Принцип работы и точная последовательность действий
Не работает стеклоподъемник на Калине? Следует приготовить все необходимое оборудование и тогда можно приступать. Не обойтись без большого набора инструментов. Понадобится и специальный тестер. Примечательно, что приобрести его можно практически в каждом автомобильном магазине. Также следует подготовить место, где все будет происходить. Оно должно быть просторным. Как вариант, это может быть площадка возле дома либо гаража.
Итак, когда транспортное средство подготовлено, можно приступать:

• Нужно точно понять, какой именно стелкопакет перестал работать. Выяснить это достаточно просто. Каждый водитель, даже не самый опытный, разберется с этим за считанные секунды.
• Слева от колонки рулевой находится блок, в котором расположились все предохранители. Дабы до него добраться, сначала нужно найти небольшой лючок. Потом, воспользовавшись отверткой, совсем чуть-чуть поддеть клапан.
• Следует искать предохранитель с маркировкой Ф2. Он ответственен за функциональность стеклопакета. Демонтировать его. Дальше осуществляется внешний осмотр. Воспользоваться также тестером. Устройство может быть целым либо поломанным.

• Если предохранитель оказался в рабочем состоянии, тогда необходимо действовать дальше. Добраться до центрального блока, который и отвечает за работу подъемников. Расположен он на двери с водительской стороны.
• Используя отвертку, предельно осторожно поднять крышку из полимера. Осторожность необходима для того, чтобы не испортить ее внешний вид. Дальше извлекается полностью вся плата. Отыскать нужный переключатель и проверить, в каком состоянии клеммы проводов. Важно обратить внимание, что с самой проводкой. При помощи тестера проверить переключатель, дабы убедиться, что он исправен. Если поломан, тогда единственный выход из ситуации — полная замена.
• Можно допустить, что все находится в рабочем состоянии. Теперь можно переходить к следующему этапу. Предстоит лезть в дверной проем. Прежде чем это сделать, демонтируется дверная обшивка. Теперь все необходимые элементы будут на виду. Удастся рассмотреть не только сам стеклопакет, но и главный механизм с массой разнообразных проводов.

Главная задача заключается в том, чтобы выполнить прозванивание привода и всех имеющихся кабелей. Снимать моторчик нет смысла, ибо тестер облегчит работу. Когда получится убедиться, что дело именно в нем, можно заниматься снятием и полной заменой.

Собственно, на этом можно смело заканчивать, ибо никаких других причин больше нет. Чаще всего, дело в поврежденном проводе или сгоревшем моторе, который выходит из строя из-за постоянных перепадов температур, а также из-за слишком высоких нагрузок.
В основном, преимущественное большинство автомобилистов ленятся почистить стекла от снега и льда, приложив при этом хотя бы малейшие усилия. Они полагают, что гораздо проще доверить это дело автоматике. Смысл этого в том, что электрический привод опускает самостоятельно стекло. Когда оно заходит в щель, снег или лед будут просто сниматься об пазы. Действительно, такой вариант имеет право на жизнь. Но мало кто задумывается, каким нагрузкам в такой момент подвергается мотор. На самом деле, она очень высока, а это приводит к довольно быстрому его износу и выходу из строя, что соответственно.

Случись подобное, понадобится полная замена силового агрегата. Выполнять повторную перемотку нет смысла, ибо велика вероятность очередной поломки. С другой же стороны, устройство может проработать долго, но все равно, никто не даст на него гарантии. Финиш может наступить в момент малейшего скачка напряжения или при первых серьезных нагрузках.
Говоря полностью откровенно, на этом можно заканчивать рассмотрение темы, из-за чего чаще всего не работает стеклоподъемник на Калине. Автор данного материала будет необычайно рад, если приведенные советы и рекомендации пригодятся водителям во время замены необходимых узлов и механизмов. Главное — старание и желание.

Лада Гранта МАГМА ›

Бортжурнал ›
Подключение электрозеркал «Люкс» и блока управления стеклоподъёмниками с калины 11183-3709810

Здравствуйте дорогие подписчики и гости!
Сегодня я хочу рассказать о своём способе подключения электрозеркал с гранты в комплектации «Люкс».
Также я хочу рассказать о подключении модуля управления стеклоподъёмниками с калины.

Выбрал я именно этот блок, т. к. кнопки стеклоподъёмника у него силовые. Также я не планировал в будущем устанавливать стеклоподъёмники на задние двери. Хотелось конечно установить блок с гранты «Люкс», но там блок полностью электронный. Управление им происходит через CAN шину и блок управления кузовной электроникой. Короче геморроя с установкой подобного блока было бы слишком много.

Итак, давайте рассмотрим подробно, что нам понадобиться для установки и подключения подобного блока управления ЭСП.:

1. Сам блок ЭСП с калины. Оригинальный номер такого блока — 11183-3709810.

блок ЭСП — 11183-3709810

2. Разъём для стеклоподъёмников в данный блок. Выглядит он вот так:

Разъём для стеклоподъёмников

Найти его очень сложно. я чудом нашёл подобный разъём на местном рынке. Так как он редкий, за него мне залупили 300р. В принципе, если его не удалось найти, можно подключить и без этого разъёма обычными клеммами.

3. Разъём для подключения выключателя центрального замка (ЦЗ). Подойдёт разъём от ЭСП, который нужно будет снять с штатной проводки.

Разъём для подключения ЦЗ

4. Разъём для подключения электрозеркал к джойстику. Я его так и не нашёл. Для подключения использовал провода с разъёмами от старого компа. Подобные одинарные разъёмчики используются для подключения кнопки питания, кнопки сброса и т. д.

Провода с разъёмами от старого компа

Нужно восемь штук. Я их склеил между собой супер-клеем, и обжал термоусадкой. Получился вот такой вот разъёмчик:

Разъём для подключения электрозеркал к джойстику

5. Ответный разъём для подключения электрозеркал.

Разъём электрозеркал

Я его тоже не нашёл. Выкрутился очень просто. Купил два разъёма на шесть клемм (папа, мама) и сами клеммы к ним под обжимку.

Разъёма на шесть клемм (папа, мама)

6. Провода сечением 1-1,5 кв. Желательно разноцветные. Хватит для этого 5 кусков разного цвета длинной по 5 метров.

Теперь, когда вы всё подготовили, переходим к действиям.
1. Снимаем обшивки дверей.
2. Снимаем центральную консоль.
3. Снимаем комбинацию приборов.
4. Снимаем вещевой ящик (бардачок).
5. Прокладываем в правую пассажирскую дверь пять проводов. Именно пять, потому что массу лучше взять на кузове. В правой двери её нет, а через петли массу брать не комильфо))). Как проложить провода через разъём двери, можно найти в инете, или посмотрите у меня в БЖ .
6. Подсоединяем массовый провод под «бардачком» в удобном для вас месте.
7. Тянем 4 провода управления электрозеркалами через всю панель в левую водительскую дверь. На одном проводе делаем петлю для подключения обогрева зеркал. Выводим эту петлю к кнопке обогрева заднего стекла.
8. Массу в водительскую дверь тянуть нет необходимости. Там она есть на спайке чёрных проводов, её легко найти. Так что заводим в водительскую дверь именно 4 провода.
9. Ниже выкладываю таблицы, в которых подробно указанно подключение штатной проводки гранты «Норма» к блоку ЭСП Калина. Слева номер контакта в разъёме. Справа цвет провода, который необходимо подключить к этому контакту + распиновка этого провода и контакта.

а) Разъём для подключения стеклоподъёмников:

Разъём для подключения стеклоподъёмников

Подключение разъёма электростеклоподъёмников

б) Разъём для подключения электрозеркал:

Разъём для подключения электрозеркал

Подключение разъёма электрозеркал

10. Разъём для ЦЗ можно и не подключать, но я подключил для удобства. Подключение у всех разное, в зависимости от установленной сигнализации. Если её нет, то сигналы «открытие» и «закрытие» замка можно взять с актюатора двери. В таблице ниже я описал только распиновку. Далее думаю как подключать будет итак понятно.

Разъём для подключения ЦЗ

Распиновка разъёма ЦЗ

11. Подключаемся к электрозеркалам с помощью заготовленных разъёмов. Штатные разъёмы просто срезаем. Обжимаем новые провода клеммами.

Обжимаем провода клеммами

Соединяем новые разъёмы.

Новые разъёмы электрозеркал

Советую их обклеить моделином, для того чтобы они не гремели в двери.

Обклеил разъёмы моделином

Прячем эти разъёмы в полость двери.

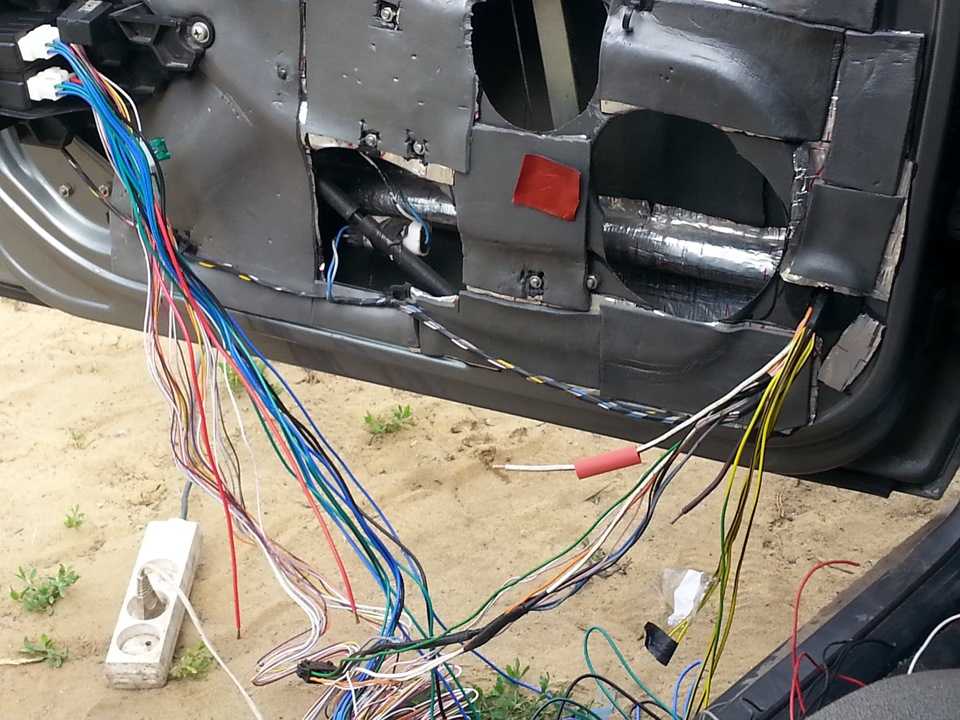

Уложенная проводка с новыми разъёмами для блока ЭСП

На всякий случай — распиновка проводки электрозеркал:
Чёрный — масса.
Коричневый — обогрев зеркала.
Красный, зелёный, синий — управление зеркалом. (красный общий)

12. Подключаем обогрев зеркал. Для этого необходимо подключить заранее выведенный провод (пункт 7) к разъёму обогрева заднего стекла. Но я сделал иначе. Я выполнил подключение на совершенно отдельную кнопку, т. к. это гораздо удобнее. Вывел отдельный разъём.

Отдельный разъём для кнопки обогрева зеркал

13. Вырезаем в обшивке двери отверстие для нашего блока. Для этого необходимо сначала сделать шаблон из картона. Затем с помощью вырезанного шаблона нужно перенести контур будущего отверстия. В итоге получается как то так:

Отверстие для блока ЭСП

14. Проверяем работоспособность всего установленного. После чего можно приступать к сборке обшивок дверей, и всего снятого ранее.

Конечный результат выглядит вот так:

Блок ЭСП Калина, установленный в дверь гранты

Работа вся долгая и сложная. Если кто-то решится на подобную доработку, нужно заранее приобрести и подготовить всё необходимое. Также нужно рассчитывать на как минимум два дня, для неспешной и грамотной установки.

Еще одна главная “болезнь” автомобиля Лада Калина – это электрооборудование. Ломается абсолютно все, от электроусилителя руля до стеклоподъемников. Сегодня мы Вам расскажем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2)

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7).

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6).

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Вот так вынимаем стеклоподъемник.Вот такой стеклоподъемник.На фото видно куски сломанных зубьев.Вот так выглядит без шестерни.На шестерне сломаны зубья.Замена.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния – “не работает стеклоподъемник”. Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.

Лада Калина Хэтчбек Совиньен «Саламандра» ›

Бортжурнал ›
Ремонт стеклоподъемника LADA KALINA.

Еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе, перебрать т.к. ранее купил две шестерни (помог одноклубник Artemka441), но не знал какая подойдет.

Вот сам процесс ремонта Электростеклоподъемника передней левой двери:
1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника. (так же описано в Книге).
2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.
Так же есть более подробное описание в Книге, что и как снимать. Если есть динамики, то и их тоже снимаем или отсоединяем.
3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора.
4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника
(фото № 3).
5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).
6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.
7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото №7).
8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.
9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.
10. Закрываем шестерню крышкой и крепим ее саморезами как на
(фото № 6).
11. И устанавливаем все обратно.
12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Всем спасибо за прочитанный материал, и посещения моей страницы. А также выражаю уважение в оказание помощи моему другу ABTOPuTET

Ах да, вот книги в электронном виде.

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

Вот так вынимаем стеклоподъемник.

Вот такой стеклоподъемник.

На фото видно куски сломанных зубьев.

Вот так выглядит без шестерни.

На шестернне сломаны зубья.

Уже установленны в новую шестерню резиновые

Почему не работает стеклоподъемник на калине

Проблемы с проводкой и почему не работает стеклоподъемник на Калине? Прочесть данную тему будет интересно не только владельцам ВАЗа, но и иных марок, так как основная часть то у всех одинаковая.

Как раньше было прекрасно, потянул за рычаг и окошко открыто, повернул назад, закрыто. Не то, что сейчас куча электроники, которая в любой момент может выйти со строя.

С учетом того, что машины все больше пичкают электроникой, их все тяжелее становится чинить. Но, как бы там не было, но пустяковые поломки каждый водитель должен устранять сам. Давайте на примере ремонта стеклоподъемника рассмотрим поэтапно каждый шаг.

Схема работы и пошаговая инструкция

• Не работает стеклоподъемник на Калине, тогда приготовьте автомобильный набор инструментов и мы начинаем. Итак, кроме ящика с инструментами нам понадобится тестер, который можно приобрести в любом автомагазине или рынке.
• Учитывая, что нам придется бегать, крутиться, вертеться возле машины, необходимо просторное место, например площадка возле гаража или дома;
• Четко определяем какой стеклопакет в нерабочем состоянии;
• Открываем люк с левой стороны от рулевой колонки, так как там располагается блок предохранителей. Для этого достаточно поддеть отверткой клапан;

Находим под маркировкой F2 (30), именно он отвечает за работоспособность цепи стеклопакета и изымаем;

Проводим визуальную диагностику, «пробиваем» тестером. Варианта два: или он цел или же перегорел. В первом случае причина не в нем, во втором – в нем;

Исходя из решения п. 5, проводим дальнейшие действия. Судя по всему предохранитель у нас цел. Переходим к центральному блоку управления стеклопакетами, который располагается на водительской дверце;

С помощью отвертки очень аккуратно поддеваем полимерную крышку, так как можно поцарапать и она потеряет эстетичный вид, и достаем всю плату в сборе. Находим интересующий нас переключатель и проверяем посадку клемм проводов, целостность самой проводки. С помощью тестера прозваниваем переключатель, чтобы убедиться в его исправности, если же показывает замыкание, то он неисправен, следует заменить;

После того как работоспособность подтвердилась, переходим к последнему этапу поиска, а именно в дверной проем. Для этого снимаем обшивку двери, в зависимости от того с какой стороны ищем причину. Перед нами будет видна картина в виде: непосредственно самого стеклопакета, спускового и подъемного механизма и электромотора с пучком проводов.

Наша главная цель — это прозвонить электропривод и пакет кабелей. Демонтировать движок при этом нет необходимости, все можно сделать с помощью тестера. Только когда убедившись, что причина именно в нем, тогда можно приступать к демонтажу и замене.

На этом поиски можно завершать, так как иных причин просто быть не может. Зачастую основные виновники, это перетертый провод или сгорел моторчик в следствии многочисленных перепадов температур и повышенной нагрузке.

В большинстве случаев водителям лень очищать стекла от снега или льда собственноручно и они прибегают к такому методу как автоматический. Суть заключается в том, чтобы с помощью электропривода опустить стекло и оно, заходя в пазы, будет снимать слой снега или льда.

Да, возможен такой вариант, но при этом мотор будет испытывать неимоверную нагрузку, что может привести к клину ротора и статора.

В таком случае только полная замена движка, так как повторная перемотка возможна, но гарантии качества никто не даст, соответственно срок до первой нагрузки или перепада напряжения.

Собственно говоря, на этом рассмотрение темы, не работает стеклоподъемник на Калине окончено. Будем рады если наши практические советы помогут водителям в оперативной и качественной замене узлов и агрегатов.

Сегодня посмотрим, что внутри у мишки у «калиновского» стеклоподъемника передней (водительской) двери. Стеклоподъемник был заменён по причине периодического «нереагирования на нажатие кнопки», в итоге он так и завис в среднем положении. При предыдущих ремонтах у официального дилера вопрос иногда решался несколькими ударами по двери. Да, необычный способ, но ведь спецы знают, что делают.

Для тех, кто не в курсе, скажу, что стеклоподъемник (часть, о которой идёт речь) не имеет какой-либо электроники — электрически это просто двигатель с двумя проводами, направление вращения которого изменяется полярностью.

При первой проверке (здесь и далее — вне автомобиля), при подключении от внешнего питания в стеклоподъемнике совсем ничего не двигалось, а подключенные провода быстро нагревались — было ощущение заклинивания.

Пока на вид всё выглядит хорошо, поэтому дальше логично попытаться добраться до электрической части. Чтобы это сделать, нужно открутить металлическую крышку электродвигателя.

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

Сгорел предохранитель или сломалось реле.

Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

1. Первое на что необходимо обратить внимание – это предохранитель . В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода . Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

Демонтируем дверную карту.

Дверная карта демонтирована

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

ребята это неправильно вскройте клавиши на двери и посмотрите прилегание пластин при включении кнопки

У меня была такая ситуация, я обращался к ремонтникам. Но после того как прочитал статью, мне кажется решил бы проблему сам. Спасибо.

Все описания тупы. Надо быть проще. Обычно перестает работать в закрытом положении. Частая причина-засорение уплотнителей стекла. Надо включить зажигание и освещение салона. Нажимаем кнопку опускания стекла, в этот момент должна немного померкнуть лампа освещения салона. Если да-электрика в порядке, ищите причину в механике. Если не померкла-причина в электрике, начните с проверки предохранителя и далее. По механике- просуньте какую нибудь карту снаружи стекла в уплотнение и проведите по кругу поливая водой.Если не работает после этого-откройте дверь, один нажимает на кнопку опускания, а другой бьет по стеклу двумя ладонями с обоих сторон стекла одновременно вниз, если после нескольких попыток не сработал-разобрать обшивку двери, освободить болты крепления эл. двиг. стеклоподьемника и нажать на кнопку. Если сработало- прогнать несколько раз и затянуть болты обратно. Если нет-замена или ремонт стеклоподьемника.

Именно так и вылечил разобрав и смазав механизмы!

Как много телодвижений пришлось совершить, пока не докопались до причины — сдох моторчик.

Вчера была подобная ситуация. СП с пассажирской стороны перестал реагировать на кнопки, при чем, как с водительского пульта, так и с пассажирского, завис в закрытом положении. Дико расстроился, начал ковырять интернет, дабы знать, как устранить сию проблему. Приготовился к разборке дверей. Утром из блока предохранителей вытащил реле К-2, протер контакты поставил на место и ….. О! Чудо СП ожил с обеих пультов. По двери не стучал, сразу говорю. Может кому пригодится. Калина хеч. 2014 года.

Спасибо тебе,добрый человек,такая же хня была.Лечил по твоему методу.Протер контакты на К2 влажной салфеткой,аллилуйя все поднимается-опускается

Аналогичное «чудо», почистил лезвием контакты к-2. Спасибо за совет, помогло.

Внутри блока управления свеклоподъёмниками с водительской стороны сломались перемычки на кнопке управления пассажирским стеклом. Перемычки демонтировал . Перестала работать кнопка управления стеклоподъемники с пассажирской стороны. Стекло не опускается не подымается. Что может быть?

Непонятно,в одном месте,в начале статьи предохранитель стеклоподьемника F2,в сноске уже F5…?

Причины, по которым не работает стеклоподъемник, ремонт и замена механизма

Принцип работы электрического стеклоподъемника подобен принципу действия многих систем, обсуждаемых ранее, то есть имеется система реверсирования питания мотора, которая управляется либо с помощью реле, либо непосредственно выключателем.

Теперь становятся популярными более сложные системы, что вызвано соображениями безопасности, а также повышения комфорта. Многие изготовители теперь предоставляют следующие возможности:

• движение вверх или вниз за один раз
• движение на дюйм вверх или вниз
• медленная блокировка
• возврат

Полная система состоит из электронного блока управления, содержащего реле мотора стеклоподъемника, пакеты выключателя и систему соединений с замком дверей и со схемой управления люком в крыше. Система представлена в виде блок-схемы на рисунке.

Рис. Блок-схема связей между замками дверки, окнами и люком в крыше, управляемыми инфракрасным ключом

Когда стеклоподьемник работает в режиме подъема одной командой или одним касанием, окно перемещается в выбранном направлении, пока выключатель не изменит положение на обратное, что остановит мотор, или пока ECU не получит сигнал от схемы двери. Проблема с движением «одним касанием» состоит в том, что если ребенок, например, окажется зажатым в окне, есть серьезный риск получить травму. Чтобы предотвратить это, используется свойство возврата. К якорю мотора крепится дополнительный коммутатор, который через две щетки передает сигнал, пропорциональный скорости вращения мотора. Если при закрывании окна будет обнаружено изменение скорости мотора ниже определенного порога, то ECU реверсирует направление движения мотора, пока окно не будет полностью открыто.

Подсчитав число полученных импульсов, ECU может также определить положение окна. Это важно, поскольку стеклоподъемник не должен реверсировать направление, когда окно останавливается в закрытом положении. Для того чтобы ECU запомнил положение окна, нужно выполнить инициализацию. Это обычно делается просто путем включения мотора до полного открытия окна, я затем до полного закрытия. Если это не будет сделано, то функции «закрыть в одно касание» не будет работать.

В некоторых системах для определения скорости вращения мотора используются датчики на эффекте Холла. Другие системы контролируют ток, потребляемый мотором, и используют его значение как показатель скорости.

Функции «медленной блокировки» позволяет автомобилю быть полностью заблокированным с помощью одной команды дистанционного инфракрасного ключа. Это осуществляется с помощью связей между блоком управления замком двери и блоком управления люком и стеклоподъемниками По сигналу поочередно закрываются все окна, затем люк, и, наконец, запираются двери. Если требуется, будет установлен режим охраны. Окна закрываются поочередно, чтобы предотвратить чрезмерное потребление тока, которое имело место, если бы все стеклоподъемники заработали в одно и то же время.

Рис. Схема управления электрическими стеклоподъемниками

Принципиальная схема электрических стеклоподъемников показана на рисунке. Отметим связи этой схемы с другими системами, типа замка дверей и выключателя изоляции заднего окна. Последний обычно устанавливается, чтобы дать возможность водителю заблокировать операции с задним стеклом, например для безопасности детей.

На рисунке ниже показан типичный мотор стеклоподъемника, используемый для систем ручного или электрического подъема стекла.

Рис. Мотор стеклоподъемника для систем ручного или электрического подъема стекла

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Рекомендуем: Как проверить датчик лямбда зонд

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Как устранить поломки стеклоподъемника?

Первично нужно сделать предварительную диагностику, чтобы определить причину поломки:

1. Проверьте предохранитель на стеклоподъемнике.
2. Попробовать поднять стекло с индивидуальной кнопки, а также с основного блока управления стеклоподъемниками. Если с блока сигнал проходит – проблема в кнопке.
3. Внимательно послушать, работает мотор или нет. Звук работающего редуктора есть, а стекло не поднимается – значит нужно разбирать дверь. Скорее всего неисправен подъемный механизм.

Данные действия помогут сэкономить время и силы. Если же поломка произошла внутри двери, значит вам предстоит ее разборка. Для этого нужно выбрать свободное время и найти деньги на покупку новых деталей.

Замена кнопки стеклоподъемника

Начнем с самого простого – замена кнопки управления. Для этого не потребуется снимать всю обшивку двери. Чаще всего достаточно снять верхнюю пластиковую накладку кнопки, которая обнажит электрический механизм с подведенными проводами.

Для снятия заглушек пользуйтесь острым ножом. Аккуратно подденьте пластиковую накладку и снимите ее. После чего осмотрите контактную группу кнопки. Проверьте провода, возможно они просто отпали с контакта.

Не торопитесь покупать новую кнопку, сначала прозвоните испорченный элемент мультиметром. Если ток проходит по цепи, то причина может крыться в окисленной контактной группе. В этом случае стоит просто почистить контакты и перепаять провода.

Если кнопка «молчит» и не проводит электричество – ставьте новую и собирайте всю конструкцию в обратном порядке.

Инструкция по замене электродвигателя

Замену электродвигателя можно осуществить только на разобранной двери. Чтобы аккуратно снять обшивку, придерживайтесь данной последовательности:

1. Снимите питание с аккумулятора, для предотвращения короткого замыкания.
2. Снимите ручки, колпачки замыкания дверей и декоративные накладки при помощи острого ножа. Не торопитесь. Приподнимайте по очереди края накладок, чтобы определить места крепления клипс или защелок.
3. Открутите или снимите накладки динамиков двери.
4. Осторожно снимите оставшуюся часть дверной обшивки, постепенно поддевая ее край по всему периметру. Действуйте двигаясь в одну сторону направления: по часовой или против часовой стрелки.
5. Отсоедините дополнительные провода от динамиков или лампочек порога, идущие к обшивке.

В образовавшемся проеме можно увидеть полную конструкцию стеклоподъемника.

Проверьте мотор мультиметром. Если он не подает признаков жизни, смело снимайте все навесные компоненты: шестерни и рычаги. Скрутите мотор с крепежных болтов, после чего ставьте новый. Не забудьте обработать места стыка шестерни с новым мотором маслом или специальной смазкой.

Важно! Чтобы разобрать дверь наверняка, без сколов и царапин, пользуйтесь специальной литературой по модели вашего авто. Такие справочники продают в магазинах автозапчастей, а также их можно найти на тематических форумах и сайтах в интернете.

Устраняем механические поломки стеклоподъемников

Механические поломки устраняются также на разобранной двери. Наиболее часто встречающиеся поломки и способы их устранения:

1. Испорченная пластиковая шестерня на редукторе. Чинить данный элемент не имеет смысла. Если шестерня сточилась или треснула, ее можно только поменять.
2. Погнутые направляющие. Частая проблема после ДТП. В некоторых случаях направляющие можно просто выправить. Но лучше и надежнее заменить их на новые.
3. Оборванный тросик. В этом случае – только замена данного элемента.
4. Высохшая смазка. Лучше всего снять весь механический узел, почистить его, смазать и поставить на место.

Перечисленных способов хватает, чтобы исправить поломки, связанные с механической частью стеклоподьемника. Однако иногда требуется замена всего узла, вместе с мотором и подъемным механизмом.

Установка новой или оригинальной запчасти может дорого обойтись автолюбителю. К тому же деталь может идти «под заказ» очень долго. Чтобы сэкономить время и деньги, ищите нужную запчасть на автомобильных разборках. Часто там можно найти узлы и агрегаты в отличном состоянии за половину цены от аналогичных узлов в магазине.

Как снять стеклоподъемник и установить новую деталь?

Для полного демонтажа стеклоподъемника придерживайтесь следующей последовательности:

1. Снимите клеммы с аккумулятора. Для этого достаточно снять «минус» с батареи.
2. Снимите дверную обшивку.
3. Поднимите и опустите стекло, чтобы обеспечить доступ к болтам в верхней части болтовых соединений.
4. Выкрутите болты.
5. Поднимите стекло вручную, в верхнюю позицию до предела, и зафиксируйте его, при помощи подготовленных клиньев, из дерева или пластика.
6. Отсоедините колодку с проводами от механизма, осуществляющего подъем стекол.
7. Выкрутите гайки, которые удерживают редуктор.
8. Открутите гайки, удерживающие направляющую механизма.

Как только все крепления демонтированы, достаньте стеклоподъемник, через специальное отверстие. В процессе демонтажа, контролируйте надежность фиксации стекла. После завершения работ, верните все детали на место, по обратному алгоритму.

Предохранитель стеклоподъемника

К самым старым и проверенным видам электрических систем автомобиля можно отнести приводы стекол. Действительно, привычные механические стеклоподъемники можно найти лишь на некоторых моделях авто, тогда как электропривод уже давно вошел в обиход и используется повсеместно. Работа стеклоподъемника не была бы возможной, если бы не столь важный элемент, как предохранитель. В этой статье мы расскажем о том, где располагается предохранитель стеклоподъемников, и как выяснить, какой именно элемент отвечает за их работу.

Неисправности в электрике

В первую очередь, проверяется предохранитель. Если он неисправен, то заменяем его. Чаще всего, после замены все будет работать. Но, по народной примете, перегоревший предохранитель приводит в скором времени к ремонту проводки. Поэтому, желательно проверить все сразу. При исправном предохранителе проверяем питание двери. На нее должно приходить 12-12,4 В

. Для этого, придется снять обшивку дверей. Напряжение замеряется на выводах моторчика. При отсутствии напряжения, в первую очередь, следует смотреть проводку. Очень часто провода перетираются, особенно в месте перехода из двери в кузов. Для проверки осмотрите провода, а также желательно прозвонить отдельные участки. Все это позволяет выявить повреждения. Также неплохо проверить разъемы. После зимы они часто окисляются. В итоге, ток не передается, и стеклоподъемник не работает. Желательно дважды в год проверять контакты, зачищать их, и покрывать пластичной смазкой, специально предназначенной для этого. Так вы сможете избежать проблем с разъемами. Также не стоит исключать варианта, когда фишка просто сваливается. В таком случае, достаточно просто ее надеть.Проверяются кнопки, находящиеся на дверях. Их следует проверить с помощью тестера. Иногда выходит из строя плата, отвечающая за работу кнопки управления. Для проверки находим контакты, которые, отвечают за питание кнопки (для этого, придется изучить электросхему автомобиля). После чего их просто перемыкают. Исправная кнопка откроет, или закроет окно. Если реакции никакой нет, то кнопка однозначно неисправна. Блок управления стоит не на всех автомобилях. Проверка заключается в измерении напряжения на выводах блока. Каждый контакт проверяется по отдельности. При работе подъемника должно появляться нормальное для машины напряжение. Если этого не случилось, то причина в выгорании дорожки. Конечно, можно попробовать ее восстановить, но значительно проще приобрести новый. Особенно, в случае повреждения нескольких дорожек.

Устройство работы стеклоподъёмников на ВАЗ-2110

Схема включения электростеклоподъемников.

В данном автомобиле невозможно опустить или поднять стекла, если не включено зажигание.

Для стеклоподъемников используются реле, рассчитанные на ток в 30 Ампер.

Отвечает за работу стеклоподъёмников реле, которое расположено в монтажном блоке. Находится он в салоне со стороны водителя.

Реле отмечено стрелочкой.

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Удаление мелких вмятин без покраски

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе.

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи. При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей.

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Как устроен стеклоподъемник?

Стеклоподъемник – это простая металлическая направляющая, прикрепленная болтами к внутренней части двери. Она принимает вращательное движение ручки кривошипа или движение мотора подъема окна и превращает его в вертикальное движение.

При этом существует два типа стеклоподъемников. Классические автомобили обычно имеют тип параллелограмма, который в движении выглядит как пара ножниц. Кривошипно-шатунные механизмы поворачивают угол одного рычага регулятора, вызывая точку поворота и перемещая другой рычаг, соединенный с направляющей окна, что, в свою очередь, перемещает окно вверх или вниз.

Современный электрический регулятор представляет собой кабельную систему. Электродвигатель перемещает трос через систему шкивов, которая поднимает или опускает окно, как крошечный подъемный мост. Хотя обе системы надежны, они имеют несколько частей, которые могут износиться.

Примечание: электрические стеклоподъемники – это удобный вариант для открытия и закрытия окна, который в последние годы стал универсальным. Даже самые дешевые автомобили на рынке, такие как крошечный Mitsubishi Mirage, имеют доступные электрические стеклоподъемники. Вместо того, чтобы поднимать стекло самостоятельно с помощью рукоятки, достаточно просто нажать кнопку, и серводвигатель начнет вращать шестерню, подключенную к регулятору или кабельной системе.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Рекомендуем: Выбор полусинтетического моторного масла

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

Рекомендуем: Что такое автомобильная стойка стабилизатора: особенности, конструкция, функции и для чего нужна

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Не работает правый стеклоподъемник на Калине

ВАЗ (Lada) Kalina I 2004 — 2013

Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.

Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?

• Заднее стекло туго опускается, Калина – 3 ответа
• Поворотники мигают не постоянно в Калине – 2 ответа
• Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
• Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
• Не работает стеклоподъемник на Калине – 1 ответ

Скорее всего обрыв проводки. Снимите обшивку двери разъедините фишку стеклопод. и проверьте питание и масса на опускание есть. Может сам моторчик виноват. Но скорее всего обрыв вот либо в гофре между дверью и стойкой. Или еще ниже может в пороге, там идет проводка эсп. Ищите

Можно заменить кнопку в правой двери. А лучше вначале проверить приходит ли напряжение опускания с левой кнопки на правую, проходит ли оно через правую кнопку.

Самое смешное то, что в конечном итоге разберёшь и соберёшь двигатель и всё. Такое ощущение, что закрывая окно, происходит удар и вал постепенно выходит из зацепления. Мучился и правой, и с левой дверьми.

Исправность кнопки проверить легко, не разбирая дверь. На отключенном двигателе, нажимаешь кнопку и при её исправности свет в приборном щитке чуть просядет.

• Одинаковые ли ДТОЖ в Лада Калина? – 1 ответ
• Потек радиатор печки в Лада Калина – 2 ответа
• Какой адаптер для диагностики Лада Калина? – 1 ответ
• Нет показаний скорости на Лада Калина – 1 ответ
• Не работает спидометр в Лада Калина – 2 ответа
• Какое давление должно быть в шинах pirelli 185/60 R14 82H ? – 2 ответа
• Ошибка P0172 в Лада Калина – 3 ответа
• Не набирает обороты Лада Калина – 2 ответа
• Течет радиатор отопителя Лада Калина – 3 ответа
• Можно ли поставить заднюю балку на Калину от 2109 или 2110? – 1 ответ

Это интересно: Почему не покупают машины с двойным окрасом

Не работает стеклоподъемник на Калине

Машина не заводится, щелкает реле, ВАЗ Калина

Заднее стекло туго опускается, Калина

Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине?

Из чего состоит стеклоподъемник?

Стеклоподъемники бывают двух типов: механические и электрические. Каждый из которых, имеет свою конструкцию.

Устройство механических стеклоподъемников:

Рисунок 1 — Механический стеклоподъемник автомобиля

1. Ручка;
2. Облицовка ручки;
3. Розетка ручки;
4. Механизм стеклоподъемника;
5. Верхние ролики;
6. Винты крепления прижимных пластин;
7. Прижимные пластины;
8. Кронштейны опускного стекла;
9. Стекло;
10. Трос;
11. Нижний ролик;
12. Болт;
13. Натяжной ролик.

Устройство электрических стеклоподъемников:

1. Подъемный механизм;
2. Электропривод, состоящий из моторедуктора и опоры;
3. Стекло;
4. Соединительные провода;
5. Блок управления.

Рисунок 2 — Электрический стеклоподъемник автомобиля

Схемы проводки на Ладу Калина. Распиновки

3 года назад

Просмотров: 5785 просмотров

Модель отечественного производителя крайне востребована среди автолюбителей России и стран СНГ. Это обусловлено умеренной стоимостью и простотой обслуживания. Однако характерным минусом автомобиля является ненадежная проводка. Стандартная распиновка Калина выполнена в виде 4 раздельных зон, объединенных в единое целое соединительными жгутами.

1. Передняя часть представляет собой «паутину» объединяющую АКБ, приборную доску, генератор и оптику.
2. Пучок приборной панели скомпонован для сочленения переднего и тыльного отсеков с ЭСУД, предохранителями и непосредственно приборкой.
3. Кормовая ветвь содержит выходы от потребителей в дверях, кормовых габаритов, подсветки номера, крышки багажника.
4. Четвертый раздел отвечает за питание системы управления двигателем. Здесь пересекается ЭБУ с реле и предохранителями. Также осуществляется подключение датчиков с приборами и индикаторами.

При этом требуется подметить, что некоторые элементы конструкции взаимозаменяемы с другими моделями ВАЗ. Если какой-либо узел отказал – для ремонта машины допускается применение комплектующих от других модификаций автопроизводителя.

Общая схема электрооборудования Калины

На электросхеме модели Лада Калина распиновка разъемов выполнена в несколько этапов. Согласно заводским чертежам изначально раскрывается общее положение элементов, следом расшифровывается каждый узел отдельно.

1. Узел правой передней фары.
2. Сенсор, указывающий на положение замка капота.
3. Запитка клаксона.
4. Блок клемма стартера.
5. Силовые кабели АКБ.
6. Рабочий блок генератора.
7. Клемма подачи напряжения на привод дворников.
8. Блок контактов левой головной оптики.
9. Фишка подъемника правой двери.
10. Аналогично для редуктора подъемника стекла.
11. Выход на динамик водительской двери.
12. Привод блокировки водительской двери.
13. Мотор бачка стеклоомывателя.
14. Вывод сенсора измерителя температуры за бортом.
15. Штатный разъем подключения ЭСУД.
16. Аналогично, что и 12, для переднего пассажира.
17. Показатель остатка тормозухи в расширительном бачке системы.
18. Аналогично, что и 11, для переднего пассажира.
19. Переключатель стеклоподъемника двери переднего пассажира, находящийся в БУ водителя.
20. Клавиша подъемника стекла водительской двери.
21. Кнопка блокировки замков.
22. Питание редуктора подъемника для передней пассажирской двери.
23. Ввод монтажного узла.
24. БУ противоугонки.
25. Аналогично для сигнализации.
26. Распиновка на приборную доску.
27. Правый поворот.
28. Подсветка бардачка.
29. Выключатель лампы подсветки бардачка.
30. Выключатель клавиши стопов.
31. Клемма выключателя зажигания противоугонки.
32. Конструкция головного освещения.
33. Подача тока на разъем подрулевого рычага.
34. Левый поворотник.
35. Колодка правого заднего динамика.
36. Привод электрозамка задней правой двери.
37. Блок подогрева ветрового окна.
38. Блокировка обратного хода.
39. Прерыватель аварийки.
40. Регулировка вентилятора печки.
41. Вспомогательный резистор печки.
42. Мотор печки.
43. Питание заднего левого динамика.
44. Клемма блокировки задней левой двери.
45. Подача тока для бензонасоса и поплавка.
46. Выключатель белой лампы обратного хода.
47. Кнопка включения стопов.
48. Питание прикуривателя.
49. Блокировка ЗХ – питание соленоида.
50. Фишки магнитофона или акустической системы.
51. Подсветка БУ вентиляцией и печкой.
52. Подача напряжения и сигналов на ЭУР.
53. Лампы подсветки внутреннего пространства.
54. Тыльный правый плафон.
55. Питание на замок крышки багажника.
56. Привод подсветки грузового отсека.
57. Подсветка ГОС номера.
58. Вспомогательная лампа стопа.
59. Непосредственно подогрев ветрового стекла.
60. Лампа подсветки грузового отсека.
61. Левая кормовая фара.

Далее следует распиновка проводов Калина первого поколения для каждой секции индивидуально. Это выполнено по причине повышенной сложности основной схемы, где указываются все элементы бортовых цепей сразу. Неопытный пользователь не сможет сориентироваться по обобщенной инструкции.

Распиновка дверей на Калину первого поколения

Во всех версиях Лады Калины первого поколения разводка кабелей выполнена одинаково.

Водительская дверь

1. Вывод на задний жгут.
2. Пучок проводов на подключение динамика.
3. Запорное устройство замка.
4. Элемент распиновки переключателя регуляторов двери водителя.
5. Напряжение на жгуты переключателей.
6. Сочленение магистрали жгута до монтажного узла.
7. Аналогично, что и 5.
8. Аналогично, что и 6.
9. Редуктор стеклоподъемника.

Для переднего пассажира

1. Выход на кормовой пучок.
2. Вывод на соответствующий динамик.
3. Привод блокировки двери.
4. Клавиша электрического подъемника стекла.
5. Жгут клеммы блока управления стеклоподъемником.
6. На клавишу переключателя соответствующего узла.
7. Редуктор вышеуказанного устройства.

Задние двери

На задних дверях выводы аналогичны для обеих сторон. Здесь используется всего два вывода, где первый служит для сочленения с задним жгутом электрооборудования. Второй предназначен для подачи импульса и питания на блокировку дверей.

Типичная распиновка Лада Калина, предназначенная для заднего жгута проводки

1. Вывод на жгут задней двери за водителем.
2. Напряжение и индикация заднего левого элемента оптики.
3. Аналогично, что и 1 для противоположной стороны.
4. Клемма на выход ручника.
5. Магистраль распиновки приборов Калина.
6. Вывод на водительскую дверь.
7. Аналогично, что и 5.
8. Лампы подсветки внутреннего пространства автомобиля.
9. На левый поворотник.
10. Подключение топливного насоса.
11. Включатель блокировки обратной передачи.
12. Продолжение магистрали от двери переднего пассажира.
13. Сочленение линии на задний правый громкоговоритель.
14. Лампа подсветки внутреннего пространства грузового отсека.
15. Вспомогательный стоп.
16. БУ сигнализации.
17. Аналогично, что и 13 для противоположной стороны.
18. Тыльный правый поворот.
19. Выход на тыловую оптику, расположенную с левого борта автомобиля.
20. Выход на элементы проводки грузового отсека.
21. Подогрев заднего ветрового окна.

Распиновка щитка приборов Калина первого поколения

Развязка считается самым сложным элементом электроцепи автомобиля. Здесь присутствуют выходы от всех важных элементов и агрегатов машины:

• 1-5 – выходы, отвечающие за присоединение индикации переднего пучка;
• 2,8 – аналогично для кормовой части;
• 6,7,9,10 – продолжение магистралей на монтажный узел и плавкие вставки;
• 11 – линии управления габаритными, головными и внутренними фонарями;
• 12 – комбинационная панель приборов;
• 13 – клавиши регулировки положений кулера печки;
• 14 – на питание коробки притока воздуха;
• 15 – элемент заводской противоугонки – блок зажигания;
• 16 – коммутатор иммобилайзера;
• 17 – часть распиновки панели приборов Калина, отвечающая за индикацию и подачу тока на ЭСУД;
• 18 – бортовой прикуриватель;
• 19 – клавиша аварийки;
• 20 – кнопка тормозных огней, расположенная на педали;
• 21 – индикатор на системе очистителя лобового стекла;
• 22 – переключатель подогрева заднего окна;
• 23 – блок подачи тока на поворотники и ближний/дальний режимы головной оптики;
• 24 – рычаг управления дворниками;
• 25 – кнопка клаксона;
• 26 – подача напряжения на лампочку в бардачке;
• 27 – аналогично, для клавиши вкл/выкл;
• 28-29 – распиновка на магнитолу Калина – штатное положение:
• 30 – напряжение на мотор кулера печки;
• 31 – сеть резистора вышеуказанного элемента;
• 32 – основная распиновка ЭУР Калина;
• 33 – освещение канала проветривания и печки.

Распиновка переднего жгута проводки

• 1 – шлейф левой головной оптики;
• 2-5 – фишки подключения к приборной доске;
• 6 – соленоид блокировочного элемента активации задней передачи;
• 7 – клавиша активации лампы обратной передачи;
• 8 – напряжение для стартера;
• 9 – разъем для подключения магистрали к АКБ и стартеру;
• 10 – аккумуляторная батарея;
• 11 – генератор электроэнергии;
• 12 – то же, что и 1;
• 13 – актуально для эетчбека, омыватель фронтального стекла;
• 14 – двигатель омывателя;
• 15 – сенсор измерения температуры за бортом;
• 16 – запитка клаксона.

Часть схемы распиновки проводки блока подачи воздуха

1. Линия продолжение линии от приборной доски.
2. Мотор дворников.
3. Сигнализатор закрытия капота.
4. Линия, ведущая к сенсору бачка тормозухи.

Малый жгут освещения кормовой части

1. Продолжение магистрали на основной шлейф.
2. Закрытие крышки грузового отсека.
3. Размыкатель питания лампочки грузового отсека.
4. Клемма магистрали подсветки ГОС номера.
5. Ответка для прошлой «мамы».
6. Левая лампа подсветки.
7. Аналогично для правой стороны.

Часть проводки, соединение ЭСУД класса ЕВРО-3

Автомобиль выпускается в двух версиях. Однако большим спросом пользуется версия Евро 3. Распиновка блока управления Калина модели BOSCH M7.9.7, М 73 на 81 контакт:

• 1 – для 16 клапанной версии – катушка зажигания 2 камеры сгорания, в версии на 8 кл. не используется;
• 2 – на 8 клапанов отвечает за 2-3 катушки заж. В 16 кл. только на 3 котел;
• 3 – зануление на кузов от КЗ;
• 4 – на 8 клапанов не применяется (пустая). На более мощной версии отвечает за 4 цилиндр;
• 5 – на 16 кл, подает питание на 1 кат. Заж. Для анлаога отвечает за 1 и 4 блоков;
• 6-7 – Драйвер форсунки №2, 3;
• 8 – электронный сигнал индикации оборотов двигателя;
• 9 – не используется;
• 10 – индикатор расхода бензина;
• 11 – пустая;
• 12-13 – от АКБ на зажигание;
• 14 – главное реле – поставка тока;
• 15 – ответка входа ДПКВ;
• 16 – прием от сенсора ДПДЗ;
• 17 – аналогичный элемент – зануление на кузов машины;
• 18 – ответка от ДК 1;
• 19 – вход сенсора детонации;
• 20 – земля ДД №2;
• 21-26 – не используется;
• 27 – привод первой форсунки;
• 28 – нагреватель ДК2;
• 29 – силовой выход БУ вентилятором ОЖ №2;
• 30 – свободна;
• 31 – работоспособность лампы – проверьте двигатель;
• 32 – контроллер ДПДЗ;
• 33 – запитка ДМРВ;
• 34 – прием импульса от ДПКВ;
• 35, 36 – земля соответствующих сенсоров;
• 37 – канал передачи импульса от ДМРВ;
• 38 – пустой;
• 39 – силовой выход сенсора температуры антифриза;
• 40 – ДТВВ – прием сигнала;
• 41-43 – не используются;
• 42 – прием импульса от ДНРД;
• 44 – на основной модуль;
• 45 – на сенсоры фазораспределения;
• 46 – клапан адсорбера, деталь управления;
• 47 – напряжение для форсунки №4;
• 48 – цепь нагревателя ДК1;
• 49, 52, 54, 56, 58, 60, 62 – пустые;
• 50 – доп. Реле стартера;
• 51 , 53 – отводы на землю;
• 55 – магистраль приема импульса от ДК2;
• 57 – калибровки КЗ на землю;
• 59 – сенсор датчика скорости;
• 61 – на кузов;
• 63 – от основного реле управления;
• 64-67 – калибраторы ХХ;
• 68 – управление вентилятором системы охлаждения №1;
• 69-70 – силовые линии для реле бензонасоса и кондиционера соответственно;
• 71 – K-Line;
• 72-74 – не используются;
• 75 – запрос вкл. Системы кондиционирования воздуха внутри салона;
• 76 – импульс на активацию блока ЭУР;
• 77-78 – пустые;
• 79 – вход от ДФ;
• 80 – масса кузова;
• 81 – пуст.

Распиновка МУС Калина Люкс

Для версии люкс присутствует уникальный блок управления светотехникой. Модуль позволяет автоматически выполнять корректировку освещения и избавляет водителя от постоянного перещелкивания рычага ближний/габарит.
Стандартное расположение клемм выглядит просто:

• 2, 3 – на фронтальные и кормовые противотуманки соответственно;
• 4 – габариты;
• 30 – питание от генератора;
• 56 – на головную оптику, ближний свет;
• 58 – к лампам габаритов;
• Xz – линия от замка зажигания.

Распиновка СДУ электропакета

Поломки этого элемента обычно вызывают перебои в работе ДУ. Элемент ломается редко, однако случается, что ремонт необходим. Всего на штатном разъеме двадцать пять позиций:

• 1 – на ДД;
• 2 – на кнопку разблокировки;
• 3 – земля;
• 4 – на замок водительской «калитки»;
• 5 – на реле подогрева заднего ветрового стекла;
• 6 – масса;
• 7 – на запорную кнопку;
• 8 – на индикатор АПС;
• 9 – замок капота;
• 10-11 – на сенсоры пассажирских запорных элементов;
• 12 – силовая линия ДД;
• 13 – запас клавиши открытия крышки багажника;
• 14 – разъем на блокировку запоров;
• 15 – на клемму №14 от АПС;
• 16 – левые поворотники;
• 17 – дублирует контакт 14 за исключением водительской стороны;
• 18 – на передний левый замок;
• 19 – на привод открытия крышки багажника;
• 20 – на разъем №15 от модуля замка зажигания;
• 21 – стандартное реле клаксона;
• 22 – на сенсор передний левый;
• 23 – контакт №30 от замка зажигания;
• 24 – на поворотники по правой стороне кузова;
• 25 – на задние датчики.

Профилактика

В качестве мер по предупреждению поломок, опытные специалисты рекомендуют периодически выполнять профилактику электрических цепей. Для этого требуется два раза в год полностью пересматривать все провода, разъединители на предмет повреждения оплетки, окисления медных контактов. Поврежденные части или расшатанные сочленения необходимо заменять новыми.

Также советы «бывалых» автомобилистов говорят о рациональности обработки деталей специальным диэлектрическим маслом – это препятствует попаданию воздуха и влаги на чувствительные области и значительно увеличивает ресурс приборов.

Итог

Распиновка панелей автомобиля Калина от Лады выделяется простотой и надежностью. Здесь нет сложных контроллеров и блоков. Следовательно, обслуживание системы и поиск неисправностей не требует глубоких познаний электроники или наличия дорогостоящих инструментов.

Вам также может понравиться

Лада калина не работает стеклоподъемник левый — АвтоТоп

Содержание

• Схема работы и пошаговая инструкция
• Лада Гранта МАГМА › Бортжурнал › Подключение электрозеркал «Люкс» и блока управления стеклоподъёмниками с калины 11183-3709810
• Лада Калина Хэтчбек Совиньен «Саламандра» › Бортжурнал › Ремонт стеклоподъемника LADA KALINA.

Проблемы с проводкой и почему не работает стеклоподъемник на Калине? Прочесть данную тему будет интересно не только владельцам ВАЗа, но и иных марок, так как основная часть то у всех одинаковая.

Как раньше было прекрасно, потянул за рычаг и окошко открыто, повернул назад, закрыто. Не то, что сейчас куча электроники, которая в любой момент может выйти со строя.

С учетом того, что машины все больше пичкают электроникой, их все тяжелее становится чинить. Но, как бы там не было, но пустяковые поломки каждый водитель должен устранять сам. Давайте на примере ремонта стеклоподъемника рассмотрим поэтапно каждый шаг.

Схема работы и пошаговая инструкция

• Не работает стеклоподъемник на Калине, тогда приготовьте автомобильный набор инструментов и мы начинаем. Итак, кроме ящика с инструментами нам понадобится тестер, который можно приобрести в любом автомагазине или рынке.
• Учитывая, что нам придется бегать, крутиться, вертеться возле машины, необходимо просторное место, например площадка возле гаража или дома;
• Четко определяем какой стеклопакет в нерабочем состоянии;
• Открываем люк с левой стороны от рулевой колонки, так как там располагается блок предохранителей. Для этого достаточно поддеть отверткой клапан;

Находим под маркировкой F2 (30), именно он отвечает за работоспособность цепи стеклопакета и изымаем;

Проводим визуальную диагностику, «пробиваем» тестером. Варианта два: или он цел или же перегорел. В первом случае причина не в нем, во втором – в нем;

Исходя из решения п. 5, проводим дальнейшие действия. Судя по всему предохранитель у нас цел. Переходим к центральному блоку управления стеклопакетами, который располагается на водительской дверце;

С помощью отвертки очень аккуратно поддеваем полимерную крышку, так как можно поцарапать и она потеряет эстетичный вид, и достаем всю плату в сборе. Находим интересующий нас переключатель и проверяем посадку клемм проводов, целостность самой проводки. С помощью тестера прозваниваем переключатель, чтобы убедиться в его исправности, если же показывает замыкание, то он неисправен, следует заменить;

После того как работоспособность подтвердилась, переходим к последнему этапу поиска, а именно в дверной проем. Для этого снимаем обшивку двери, в зависимости от того с какой стороны ищем причину. Перед нами будет видна картина в виде: непосредственно самого стеклопакета, спускового и подъемного механизма и электромотора с пучком проводов.

Наша главная цель — это прозвонить электропривод и пакет кабелей. Демонтировать движок при этом нет необходимости, все можно сделать с помощью тестера. Только когда убедившись, что причина именно в нем, тогда можно приступать к демонтажу и замене.

На этом поиски можно завершать, так как иных причин просто быть не может. Зачастую основные виновники, это перетертый провод или сгорел моторчик в следствии многочисленных перепадов температур и повышенной нагрузке.

В большинстве случаев водителям лень очищать стекла от снега или льда собственноручно и они прибегают к такому методу как автоматический. Суть заключается в том, чтобы с помощью электропривода опустить стекло и оно, заходя в пазы, будет снимать слой снега или льда.

Да, возможен такой вариант, но при этом мотор будет испытывать неимоверную нагрузку, что может привести к клину ротора и статора.

В таком случае только полная замена движка, так как повторная перемотка возможна, но гарантии качества никто не даст, соответственно срок до первой нагрузки или перепада напряжения.

Собственно говоря, на этом рассмотрение темы, не работает стеклоподъемник на Калине окончено. Будем рады если наши практические советы помогут водителям в оперативной и качественной замене узлов и агрегатов.

Отказался работать стеклоподъемник водительской двери! (замечу что рано или поздно, но это случится на любой Калине)
Такое уже было, но через небольшие перерывы, как ни странно он начинал работать)))

Сегодня он отказался работать воопшпе! Нажимаешь кнопочку, он молчит, но видно как проседает напряжение и индикация на приборной панели тускнеет!
Полазив по великому интернету и изучив методы устранения неисправности отправился в гараж!

Советы которые я прочитал, ну и естевственно мои действия!

(1) Для начала не разбирая обшивку. При нажатой кнопке ударьте по месту крепления моторчика стеклоподъемника, или хлопните посильнее дверью! Для чего это делается: Возможно где то закусило тросик, возможно залипли щетки моторчика, где то плохой контакт! Бывает помогает, но мне ничего не помогло!

Снимаем обшивку двери, все очень просто, но если снимаете первый раз, как я, лучше ознокомиться заранее со всеми местами ее крепления и запастись пистонами, на всякий случай (один я сломал). И так обшивка снята! Очень меня утомил разъем идущий к кнопке, не хотел никак доставаться, но все же… достался)))

(2) Проверяем в рабочем ли состоянии кнопка, визуально и мультиметром проверям нет ли обрывов, проверяем идет ли питание на стеклоподъемник! Если все это в порядке снимаем стеклоподъемник!
Так я и не разобрался как снять сам моторчик, пришлось доставать весь механизм, страшного в этом ничего нет, откручиваем все крепления механизма и достаем его! (единственное надо пометить положение витиков крепления к стеклу, что бы потом совместить и не регулировать!) И так механизм снят!

(3) Для начала отккручиваем заднюю металлическую крышку, там у нас вал и шестеренка! Для чего: Сточило зубъя шестеренки, так как она из пластмассы, так же возможно выкорошился зуб, отчего и заклинило, возмо практически нет солидола или литола!
У меня все было в порядке, единственноое смазка почернела, я ее удали и забил свеженький литол-24.

(4) Откручиваем движок, 2 болтика, там у нас вал с обмоткой и щеточный узел! осматриваем и выявляем неисправности- Что может быть? Откололся один из магнитов, где то отошел проводок, запали щетки (что частенько бывает), щеточный узел забит солидолом, отчего щетки не выполняют свою функцию (ВОТ ЭТО САМОЕ У МЕНЯ И БЫЛО!), разбило посадочное место вала! После того как причина отказа была найдена дальше ничего я разбирать не стал, все вычистил, где необходимо смазал, как в механизме так и тросик, солазки и все это дело собрал обратно!

Проблем с установкой не возникло, главное перед снятием запомнить расположения салазок, какая левая, какая правая! Дальше когда механизм запихал во внутрь, сначала надо закрепить винтиками салазки к креплению стекла, а дальше все остальные шпильки засовывать в отвертия в двери! И так подключаем … Ура заработал… ездит туда сюда, глаз радует))))) Единственное чего я не понял так это то, что теперь при нажатии кнопки вверх — он едет вниз, и наоборот — нажимаю вниз он едет вверх! Как так? вроде подключил все верно, ниче понять не могу, какая то мистика! Может кто поможет советом что я сделал не так!
Извеняюсь товаорищи но фоток нет!

Данная писанина есть ни что иное как помощь в решении проблемы! Сильно не критикуйте, что не так подсказывайте исправлю!

Часто из-за проблем с проводкой не работает стеклоподъемник на Калине. С подобной проблемой сталкиваются многие владельцы отечественных автомобилей, а потому прочесть эту статью им стоит в обязательном порядке. На старых машинках все было куда проще. Стоило только повернуть рычаг в нужную сторону и стекло опускается. Сегодня все сложнее, ведь железные кони напичканы электроникой, а она имеет свойство выходить из строя. Учитывая тот факт, что электрическая часть становится все более внушительной, ремонт будет достаточно трудным, а следовательно, дорогим. Но в любом случае, такого рода поломки стоит уметь устранять самостоятельно, ведь экономия прежде всего. Сейчас все будет наглядно рассмотрено.
Принцип работы и точная последовательность действий
Не работает стеклоподъемник на Калине? Следует приготовить все необходимое оборудование и тогда можно приступать. Не обойтись без большого набора инструментов. Понадобится и специальный тестер. Примечательно, что приобрести его можно практически в каждом автомобильном магазине. Также следует подготовить место, где все будет происходить. Оно должно быть просторным. Как вариант, это может быть площадка возле дома либо гаража.
Итак, когда транспортное средство подготовлено, можно приступать:

• Нужно точно понять, какой именно стелкопакет перестал работать. Выяснить это достаточно просто. Каждый водитель, даже не самый опытный, разберется с этим за считанные секунды.
• Слева от колонки рулевой находится блок, в котором расположились все предохранители. Дабы до него добраться, сначала нужно найти небольшой лючок. Потом, воспользовавшись отверткой, совсем чуть-чуть поддеть клапан.
• Следует искать предохранитель с маркировкой Ф2. Он ответственен за функциональность стеклопакета. Демонтировать его. Дальше осуществляется внешний осмотр. Воспользоваться также тестером. Устройство может быть целым либо поломанным.

• Если предохранитель оказался в рабочем состоянии, тогда необходимо действовать дальше. Добраться до центрального блока, который и отвечает за работу подъемников. Расположен он на двери с водительской стороны.
• Используя отвертку, предельно осторожно поднять крышку из полимера. Осторожность необходима для того, чтобы не испортить ее внешний вид. Дальше извлекается полностью вся плата. Отыскать нужный переключатель и проверить, в каком состоянии клеммы проводов. Важно обратить внимание, что с самой проводкой. При помощи тестера проверить переключатель, дабы убедиться, что он исправен. Если поломан, тогда единственный выход из ситуации — полная замена.
• Можно допустить, что все находится в рабочем состоянии. Теперь можно переходить к следующему этапу. Предстоит лезть в дверной проем. Прежде чем это сделать, демонтируется дверная обшивка. Теперь все необходимые элементы будут на виду. Удастся рассмотреть не только сам стеклопакет, но и главный механизм с массой разнообразных проводов.

Главная задача заключается в том, чтобы выполнить прозванивание привода и всех имеющихся кабелей. Снимать моторчик нет смысла, ибо тестер облегчит работу. Когда получится убедиться, что дело именно в нем, можно заниматься снятием и полной заменой.

Собственно, на этом можно смело заканчивать, ибо никаких других причин больше нет. Чаще всего, дело в поврежденном проводе или сгоревшем моторе, который выходит из строя из-за постоянных перепадов температур, а также из-за слишком высоких нагрузок.
В основном, преимущественное большинство автомобилистов ленятся почистить стекла от снега и льда, приложив при этом хотя бы малейшие усилия. Они полагают, что гораздо проще доверить это дело автоматике. Смысл этого в том, что электрический привод опускает самостоятельно стекло. Когда оно заходит в щель, снег или лед будут просто сниматься об пазы. Действительно, такой вариант имеет право на жизнь. Но мало кто задумывается, каким нагрузкам в такой момент подвергается мотор. На самом деле, она очень высока, а это приводит к довольно быстрому его износу и выходу из строя, что соответственно.

Случись подобное, понадобится полная замена силового агрегата. Выполнять повторную перемотку нет смысла, ибо велика вероятность очередной поломки. С другой же стороны, устройство может проработать долго, но все равно, никто не даст на него гарантии. Финиш может наступить в момент малейшего скачка напряжения или при первых серьезных нагрузках.
Говоря полностью откровенно, на этом можно заканчивать рассмотрение темы, из-за чего чаще всего не работает стеклоподъемник на Калине. Автор данного материала будет необычайно рад, если приведенные советы и рекомендации пригодятся водителям во время замены необходимых узлов и механизмов. Главное — старание и желание.

Лада Гранта МАГМА ›

Бортжурнал ›
Подключение электрозеркал «Люкс» и блока управления стеклоподъёмниками с калины 11183-3709810

Здравствуйте дорогие подписчики и гости!
Сегодня я хочу рассказать о своём способе подключения электрозеркал с гранты в комплектации «Люкс».
Также я хочу рассказать о подключении модуля управления стеклоподъёмниками с калины.

Выбрал я именно этот блок, т. к. кнопки стеклоподъёмника у него силовые. Также я не планировал в будущем устанавливать стеклоподъёмники на задние двери. Хотелось конечно установить блок с гранты «Люкс», но там блок полностью электронный. Управление им происходит через CAN шину и блок управления кузовной электроникой. Короче геморроя с установкой подобного блока было бы слишком много.

Итак, давайте рассмотрим подробно, что нам понадобиться для установки и подключения подобного блока управления ЭСП.:

1. Сам блок ЭСП с калины. Оригинальный номер такого блока — 11183-3709810.

блок ЭСП — 11183-3709810

2. Разъём для стеклоподъёмников в данный блок. Выглядит он вот так:

Разъём для стеклоподъёмников

Найти его очень сложно. я чудом нашёл подобный разъём на местном рынке. Так как он редкий, за него мне залупили 300р. В принципе, если его не удалось найти, можно подключить и без этого разъёма обычными клеммами.

3. Разъём для подключения выключателя центрального замка (ЦЗ). Подойдёт разъём от ЭСП, который нужно будет снять с штатной проводки.

Разъём для подключения ЦЗ

4. Разъём для подключения электрозеркал к джойстику. Я его так и не нашёл. Для подключения использовал провода с разъёмами от старого компа. Подобные одинарные разъёмчики используются для подключения кнопки питания, кнопки сброса и т. д.

Провода с разъёмами от старого компа

Нужно восемь штук. Я их склеил между собой супер-клеем, и обжал термоусадкой. Получился вот такой вот разъёмчик:

Разъём для подключения электрозеркал к джойстику

5. Ответный разъём для подключения электрозеркал.

Я его тоже не нашёл. Выкрутился очень просто. Купил два разъёма на шесть клемм (папа, мама) и сами клеммы к ним под обжимку.

Разъёма на шесть клемм (папа, мама)

6. Провода сечением 1-1,5 кв. Желательно разноцветные. Хватит для этого 5 кусков разного цвета длинной по 5 метров.

Теперь, когда вы всё подготовили, переходим к действиям.
1. Снимаем обшивки дверей.
2. Снимаем центральную консоль.
3. Снимаем комбинацию приборов.
4. Снимаем вещевой ящик (бардачок).
5. Прокладываем в правую пассажирскую дверь пять проводов. Именно пять, потому что массу лучше взять на кузове. В правой двери её нет, а через петли массу брать не комильфо))). Как проложить провода через разъём двери, можно найти в инете, или посмотрите у меня в БЖ .
6. Подсоединяем массовый провод под «бардачком» в удобном для вас месте.
7. Тянем 4 провода управления электрозеркалами через всю панель в левую водительскую дверь. На одном проводе делаем петлю для подключения обогрева зеркал. Выводим эту петлю к кнопке обогрева заднего стекла.
8. Массу в водительскую дверь тянуть нет необходимости. Там она есть на спайке чёрных проводов, её легко найти. Так что заводим в водительскую дверь именно 4 провода.
9. Ниже выкладываю таблицы, в которых подробно указанно подключение штатной проводки гранты «Норма» к блоку ЭСП Калина. Слева номер контакта в разъёме. Справа цвет провода, который необходимо подключить к этому контакту + распиновка этого провода и контакта.

а) Разъём для подключения стеклоподъёмников:

Разъём для подключения стеклоподъёмников

Подключение разъёма электростеклоподъёмников

б) Разъём для подключения электрозеркал:

Разъём для подключения электрозеркал

Подключение разъёма электрозеркал

10. Разъём для ЦЗ можно и не подключать, но я подключил для удобства. Подключение у всех разное, в зависимости от установленной сигнализации. Если её нет, то сигналы «открытие» и «закрытие» замка можно взять с актюатора двери. В таблице ниже я описал только распиновку. Далее думаю как подключать будет итак понятно.

Разъём для подключения ЦЗ

Распиновка разъёма ЦЗ

11. Подключаемся к электрозеркалам с помощью заготовленных разъёмов. Штатные разъёмы просто срезаем. Обжимаем новые провода клеммами.

Обжимаем провода клеммами

Соединяем новые разъёмы.

Новые разъёмы электрозеркал

Советую их обклеить моделином, для того чтобы они не гремели в двери.

Обклеил разъёмы моделином

Прячем эти разъёмы в полость двери.

Уложенная проводка с новыми разъёмами для блока ЭСП

На всякий случай — распиновка проводки электрозеркал:
Чёрный — масса.
Коричневый — обогрев зеркала.
Красный, зелёный, синий — управление зеркалом. (красный общий)

12. Подключаем обогрев зеркал. Для этого необходимо подключить заранее выведенный провод (пункт 7) к разъёму обогрева заднего стекла. Но я сделал иначе. Я выполнил подключение на совершенно отдельную кнопку, т. к. это гораздо удобнее. Вывел отдельный разъём.

Отдельный разъём для кнопки обогрева зеркал

13. Вырезаем в обшивке двери отверстие для нашего блока. Для этого необходимо сначала сделать шаблон из картона. Затем с помощью вырезанного шаблона нужно перенести контур будущего отверстия. В итоге получается как то так:

Отверстие для блока ЭСП

14. Проверяем работоспособность всего установленного. После чего можно приступать к сборке обшивок дверей, и всего снятого ранее.

Конечный результат выглядит вот так:

Блок ЭСП Калина, установленный в дверь гранты

Работа вся долгая и сложная. Если кто-то решится на подобную доработку, нужно заранее приобрести и подготовить всё необходимое. Также нужно рассчитывать на как минимум два дня, для неспешной и грамотной установки.

Еще одна главная “болезнь” автомобиля Лада Калина – это электрооборудование. Ломается абсолютно все, от электроусилителя руля до стеклоподъемников. Сегодня мы Вам расскажем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2)

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7).

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6).

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Вот так вынимаем стеклоподъемник.Вот такой стеклоподъемник.На фото видно куски сломанных зубьев.Вот так выглядит без шестерни. На шестерне сломаны зубья.Замена.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния – “не работает стеклоподъемник”. Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.

Лада Калина Хэтчбек Совиньен «Саламандра» ›

Бортжурнал ›
Ремонт стеклоподъемника LADA KALINA.

Еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе, перебрать т.к. ранее купил две шестерни (помог одноклубник Artemka441), но не знал какая подойдет.

Вот сам процесс ремонта Электростеклоподъемника передней левой двери:
1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника. (так же описано в Книге).
2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.
Так же есть более подробное описание в Книге, что и как снимать. Если есть динамики, то и их тоже снимаем или отсоединяем.
3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора.
4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника
(фото № 3).
5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).
6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.
7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото №7).
8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.
9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.
10. Закрываем шестерню крышкой и крепим ее саморезами как на
(фото № 6).
11. И устанавливаем все обратно.
12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Всем спасибо за прочитанный материал, и посещения моей страницы. А также выражаю уважение в оказание помощи моему другу ABTOPuTET

10 Причины силовых окон, не работающих в автомобиле (с простыми исправлениями)

от Кевина

189 Акции

• Акция
• Твитт Окна с ручным приводом в автомобилях закончились. Практически каждый новый автомобиль, выпускаемый сегодня, оснащен электрическими стеклоподъемниками, которым для правильной работы требуется электроэнергия.

  Управлять стеклоподъемником очень удобно, потому что вам достаточно нажать кнопку на двери, чтобы открыть и закрыть его. Вам не нужно мучиться с вращением рукоятки рукой.

  Однако у электростеклоподъемников есть один недостаток. Если когда-нибудь возникнет проблема с системой, которая принимает ваш ввод от переключателя окна и превращает его в движение оконного стекла, вы не сможете открывать и закрывать окно, пока не устраните проблему. Окно не может быть принудительно открыто или закрыто благодаря внутреннему механизму.

  Этого никогда не произойдет с оконной системой с рукояткой, потому что она использует ручную человеческую силу, чтобы открывать и закрывать окна. К счастью, способность окна открываться и закрываться обычно не является проблемой безопасности и не влияет на управление автомобилем.

  Если ваши окна перестают работать, выполните некоторые действия по устранению неполадок, если вас это устраивает. В зависимости от проблемы вам может потребоваться доставить автомобиль к местному механику или в дилерский центр, чтобы они восстановили функциональность ваших стеклоподъемников.

  См. также: Самый простой способ снять тонировку со стекол

  Содержание

  Распространенные причины неработающих стеклоподъемников

  Существует несколько причин, по которым стеклоподъемники вашего автомобиля могут перестать работать. Если вы не слышите или не видите никакого движения при нажатии кнопки, проблема, скорее всего, электрическая, а не механическая.

  Вот некоторые из возможных проблем, на которые следует обратить внимание, если это произойдет с вами.

  1) Кнопка блокировки окна включена

  Простейшая и наиболее очевидная (но которую легко не заметить) проблема заключается в том, что была нажата кнопка блокировки на двери водителя.

  Это функция безопасности, которая отключает переключатели всех других окон в автомобиле до тех пор, пока кнопка не будет нажата снова.

  2) Плохие стеклоподъемники

  Механизм, который поднимает и опускает электрические стеклоподъемники, называется стеклоподъемником. Каждая дверь автомобиля со стеклоподъемником имеет стеклоподъемник для ее перемещения. Он подключен через кабели к двигателю стеклоподъемника.

  Если регулятор выйдет из строя, то нажатие кнопки вверх или вниз не приведет к движению окна. Кривошипные шестерни могут быть изношены или сломаны, или регулятор не выровнен. Вам необходимо заменить стеклоподъемник.

  3) Неисправен предохранитель

  Если все четыре окна застряли и не двигаются, то, скорее всего, виноват предохранитель стеклоподъемников. В этом случае при нажатии на любой из стеклоподъемников ничего не произойдет — мотора вообще не будет слышно, а стекло не будет трястись, как будто пытается сдвинуться с места.

  Посмотрите в руководстве по эксплуатации, какой предохранитель подает питание на окна, и замените его.

  4) Плохой электродвигатель стеклоподъемника

  Каждому стеклоподъемнику для подачи электроэнергии требуется мотор стеклоподъемника. На конце мотора стеклоподъемника есть шестерня, которая соединяется с стеклоподъемником.

  Когда вы нажимаете кнопку вверх или вниз на двери, она активирует мотор стеклоподъемника, который затем позволяет стеклоподъемнику перемещать стекло. Если у вас плохой мотор стеклоподъемника, то регулятор не может быть запитан.

  Иногда вас предупреждают о надвигающемся отказе мотора стеклоподъемника, когда общая скорость движения стеклоподъемника иногда замедляется во время подъема.

  5) Снег и лед

  Если вы живете в регионе с большим количеством снега и льда, это может отрицательно сказаться на работе стеклоподъемников. Причина в том, что стекла окон будут прилипать к их рамам.

  Регуляторы не всегда достаточно сильны, чтобы выбить окно из рамы, если они смерзлись. Даже если он сможет это сделать, регулятор изнашивается намного быстрее.

  6) Порванная, ослабленная или грязная прокладка окна

  Прокладка в окне защищает автомобиль от ветра и дождя и помогает правильно выровнять окно. Если оно липкое из-за мусора или находится не на своем месте, двигатель регулятора может быть недостаточно мощным, чтобы преодолеть трение и сдвинуть окно.

  Прокладки и уплотнения можно чистить, смазывать и при необходимости заменять.

  7) Неисправный переключатель стеклоподъемника

  Возможно, переключатель сбоку двери не работает должным образом. Каждый раз, когда вы нажимаете на верхнюю или нижнюю часть переключателя, он изнашивается немного больше.

  Если вы слишком сильно нажимаете или используете его часто, может наступить момент, когда переключатель перестанет работать должным образом.

  Это наилучший вариант, когда стеклоподъемники не двигаются. Замена переключателя стеклоподъемника обходится очень дешево по сравнению с устранением других возможных проблем.

  Устранить неполадки тоже несложно. Сравните реакцию при нажатии переключателя стеклоподъемника на самой двери и переключателя на двери водителя (убедитесь, что окна не заблокированы кнопкой блокировки от детей).

  Если один переключатель работает, а другой нет, возможно, переключатель неисправен или неисправна какая-то проводка, соединяющая их.

  8) Проблемы с проводкой

  Имеется ряд проводов, которые соединяют переключатель стеклоподъемника с двигателем стеклоподъемника. Хотя проблемы с проводкой в ​​двери возникают редко, это все же возможно.

  Например, если недавно ремонтировался другой компонент вашей стеклоподъемника, механик мог случайно повредить или перерезать один из проводов. В этом случае вернитесь к механику еще раз, чтобы они починили его.

  Вы также можете попробовать открыть дверную панель, чтобы проследить за проводами от блока предохранителей к самому дверному выключателю. Иногда вы увидите провод, который ослаблен или проржавел.

  Во избежание случайного удара током всегда рекомендуется отключать аккумулятор перед тем, как прикасаться к какой-либо проводке.

  9) Поврежденная дверь

  Оконная направляющая должна быть выровнена, чтобы окно правильно поднималось и опускалось. Если дверь повреждена при столкновении или даже просто болт не затянут, окно может застрять или дверь не закроется до конца.

  10) Грязные оконные направляющие

  Стеклянное окно скользит по металлическим направляющим внутри двери. Со временем эти направляющие могут загрязниться грязью и дорожным мусором, или может высохнуть смазка, обеспечивающая плавный ход окна.

  Вы можете попробовать очистить оконные рейки, а затем смазать их силиконовой смазкой. Старайтесь, чтобы силиконовый спрей не попал на краску. Если вы это сделаете, смойте его, как только сможете.

  Заключение

  Электрические стеклоподъемники очень удобны, и обычно довольно просто устранить неполадки, если один или несколько из них перестают работать. В зависимости от проблемы, вы даже можете решить ее дома.

  Но всегда безопасность превыше всего. Если вы не уверены в том, как работают электрические детали, обратитесь за помощью к опытному механику или просто обратитесь за помощью в автомастерскую. Держите пальцы подальше от мест, где они могут быть раздавлены (особенно шестеренки или верхняя часть окна), пока источник питания все еще подключен.

  Задайте вопрос, получите ответ как можно скорее!

  Решения для электростеклоподъемников не работают со стороны пассажира

  Многие водители согласны с тем, что автомобиль стеклоподъемник не работает со стороны пассажира — большая проблема.

  Если стекло не поднимается вверх, люди, находящиеся в автомобиле, должны страдать от сильного ветра, дождя и загрязненного воздуха снаружи.

  Между тем, если стекло нельзя отрегулировать ниже, вы точно будете заблокированы от внешнего контакта.

  Не беспокойтесь, если вы столкнулись с одной из этих проблем. Эта статья поможет вам определить причины заедания створок, а также предложит наиболее эффективные решения этой проблемы.

  Как работают Power Windows?

  Автомобильные створки бывают двух видов: ручные и электрические. Каждый тип имеет отдельные компоненты и рабочие механизмы.

  В этой статье основное внимание уделяется электрическим стеклоподъемникам, и здесь объясняется их функция.

  В автомобиле используется компонент, известный как регулятор, для регулировки створок внутри каналов.

  Некоторые последние версии силовых створок в роскошных автомобилях безрамные. Эти могут быстро подниматься или опускаться автоматически, по крайней мере, на ¼ дюйма, когда двери открыты.

  Этот процесс занимает всего несколько секунд, прежде чем двери защелкнутся.

  Самым большим недостатком электрических стеклоподъемников является то, что системы контроля иногда выходят из строя. Кроме того, регулятор может внезапно заклинить.

  Почему не работает стеклоподъемник со стороны пассажира?
  Кнопка блокировки включена Кнопка блокировки на

  Забавно, что многие водители забывают отключить кнопку блокировки, когда в их машине находятся другие люди. Эта проблема связана с принципами работы дверных замков с электроприводом.

  Кнопка блокировки на двери со стороны водителя полностью контролирует другие створки.

  При нажатии кнопки автомобиля любой другой переключатель стеклоподъемника пассажира не работает .

  В результате стеклоподъемник со стороны пассажира не двигается.

  Сломанный регулятор

  Как упоминалось ранее, регулятор необходим для движения стеклоподъемника. Таким образом, когда стеклоподъемник не работает со стороны водителя или с другой стороны, он останется неподвижным независимо от того, как сильно вы нажмете на кнопку управления.

  Общий корень этого явления — отсоединение стеклоподъемника от троса. В некоторых случаях трос может соскочить со шкива или неправильно намотаться.

  Электродвигатель разбитого окна

  Электродвигатель оказывает большое влияние на работу стеклоподъемника. В задней части этого компонента есть шестерня, соединяющаяся с регулятором, чтобы гарантировать устойчивое движение.

  Пользователи должны нажать кнопку питания на двери, чтобы активировать двигатель. Если этот элемент неисправен или перегрет, то регулятор работать не будет. В результате электрические стеклоподъемники будут заклинивать.

  Неисправные блоки предохранителей

  Когда все пассажирские окна останавливаются, могут возникнуть проблемы со сгоревшим предохранителем регуляторов.

  В результате двигатель не издает звуков, и стекло не дрожит при движении. Более того, при нажатии любого из четырех переключателей ничего не происходит.

  Плохая погода

  Плохая погода, особенно снег и лед, являются потенциальной причиной неработающих окон.

  Регулятор быстрее изнашивается из-за замерзания. Ваша оконная рама и стекло могут замерзнуть, в результате чего они перестанут двигаться в холодную погоду.

  В этом случае, если вы приложите усилия, чтобы заставить регулятор работать, это кажется неэффективным. Честно говоря, электрические створки почти не рассчитаны на суровые условия мороза и низких температур.

  холодная погода
  Проблемы с прокладками

  Прокладка отвечает за защиту автомобиля от дождя и ветра, а также за правильное выравнивание.

  Если этот компонент порван, ослаблен или имеет наросты, трение увеличивается. В некоторых случаях регулятор и неисправный двигатель недостаточно сильны, чтобы справиться с ситуацией и заставить створку двигаться как обычно.

  Неисправный переключатель стеклоподъемника

  В вашей двери есть один компонент, который, как вы не ожидаете, станет виновником, когда Не работает передний левый стеклоподъемник . Это переключатель.

  Обычно стекло двигается при нажатии переключателя. Однако после длительного использования эта кнопка окна может изнашиваться из-за усилия пальца.

  Если от неисправного выключателя к мотору не подается питание, электродвигатель стеклоподъемника не будет работать должным образом из-за плохого контакта.

  Проблемы с электропроводкой

  Несколько автомобильных проводов используются для создания соединения между переключателем стеклоподъемника и его двигателем. Хотя вероятность того, что оборванный провод отключит ваши электрические стеклоподъемники, невелика, они все же заслуживают вашего внимания.

  Например, вы чинили другую часть окон и случайно оторвали один из проводов.

  Грязные оконные дорожки Грязные оконные дорожки

  Стекло движется вдоль оконной дорожки вашего автомобиля. Они изготовлены из металла и размещены внутри двери.

  После длительного использования гусеницы загрязняются грязью или дорожным мусором. Это причина, по которой у вас не работает силовая створка.

  Как исправить, если стеклоподъемник не работает со стороны пассажира

  Как починить стеклоподъемник со стороны пассажира ? Вот советы и шаги, которые необходимо выполнить:

  Мгновенный ремонт

  Проверьте предохранительные замки . Убедитесь, что предохранительные замки не включены случайно. Включенный замок безопасности в вашем автомобиле приведет к тому, что левый передний стеклоподъемник не будет работать .

  Проверить электронику. Окна автомобиля могут автоматически двигаться благодаря электричеству в вашем автомобиле. Таким образом, электроника должна быть гарантированно работоспособна, прежде чем вы определите причину.

  Проверка блокировки . Как упоминалось в прошлой части, лед снаружи может заблокировать стекло и приклеить его пламенем. Таким образом, устраните препятствия, избегая при этом повреждения поверхности.

  Перезапустите машину. Если ваша ситуация не связана с этими проблемами, вы можете попробовать перезапустить свой автомобиль. Есть вероятность, что при выключении и повторном включении автомобиля произойдет сброс внутренней электроники и компьютеров.

  Расширенный ремонт

  Хлопающая дверь. Этот метод подходит для невыровненных окон на дорожках. Во-первых, заведите свой автомобиль, затем нажмите и нажмите переключатель, чтобы переместить стекло, как вы хотите.

  Продолжайте нажимать кнопку, оставайтесь внутри и хлопните дверью. Продолжайте делать то же самое несколько раз.

  Пальмовое стекло. Если в проеме створки есть мусор, включите двигатель и широко откройте дверь.

  Встаньте сзади, чтобы вы могли держать стакан ладонями. Попросите другого человека нажать на переключатель, и вы должны одновременно тянуть стекло.

  Забастовка. Метод удара является альтернативой удару.

  Ударь ладонью в сердцевину двери снаружи. Не делайте это слишком сложно и остановитесь, если створка не выровняется по ходу движения.

  Снятие дверной панели. Еще одно решение, когда стеклоподъемник со стороны пассажира не работает нужно обратиться к профессиональному механику. Попросите профессионала снять панели, а затем определите проблему.

  Как правило, механик откручивает как минимум один винт, расположенный на задней стороне внутренней ручки. Они могут проверить, нет ли блокировки на шестернях.

  Часто задаваемые вопросы
  Сколько времени занимает ремонт окна со стороны пассажира?

  К счастью, вам не придется тратить дни или даже недели на ожидание ремонта, даже если все четыре стеклоподъемника вышли из строя.

  В среднем на диагностику и ремонт каждого из них требуется от одного до двух часов. Это время подходит как для замены регулятора, так и для двигателя.

  Таким образом, если вам нужно починить четыре створки, процесс должен длиться от четырех до восьми часов.

  После определения проблем механик оценит необходимое время. Тем не менее, бывают случаи, когда механик отказывается выпустить вашу машину.

  Сколько стоит починить окно со стороны пассажира? Ремонт окна со стороны пассажира

  На стоимость ремонта стеклоподъемников влияет множество факторов.

  Стоимость пакета услуг, включая диагностику и ремонт, возможно, колеблется от 50 до 200 долларов.

  Если вам нужно заменить регулятор или двигатель, возможно, вам придется потратить от 400 до 600 долларов.

  Обычными факторами, определяющими стоимость, являются модель вашего автомобиля, год выпуска и средний местный тариф. Более экономично обратиться в независимый гараж или в сеть магазинов, а не в дилерский центр.

  Заключение

  Это всесторонний обзор проблемы стеклоподъемника не работает на стороне пассажира и соответствующей информации.

  Честно говоря, в зависимости от того, насколько серьезна проблема и в чем корень застрявшего окна, вы можете решить, ремонтировать его самостоятельно или нет.

  Однако некоторые методы, упомянутые в этом письме, могут привести к физическим травмам в процессе ремонта.

  Например, ваши пальцы могут быть защемлены стеклом и рамой, когда вы выполняете пальминг.

  Если вы любитель и попытаетесь решить проблему дома, вы можете повредить автомобиль из-за неправильного выбора инструментов или методов.

  Поэтому, если вам не ясно назначение автомобиля и способ его ремонта, обратитесь к механику, чтобы гарантировать безопасность.

  Признаки неисправности или неисправности переключателя стеклоподъемников

  Признаки неисправности или неисправности переключателя стеклоподъемников | Совет вашего механика

  Задайте вопрос, получите ответ как можно скорее!

  ЗАПРОСИТЬ ЦЕНУ

  Механический осмотр кузова Стоимость

  Место обслуживания

  0,00 $

  Предварительная, прозрачная цена

  (171 627)

  Переключатель электрического стеклоподъемника позволяет легко открывать и закрывать окна в автомобиле. Выключатели расположены возле каждого окна, с главной панелью на двери водителя или рядом с ней. Со временем предохранитель, двигатель или регулятор могут выйти из строя и их необходимо заменить. Если вы подозреваете, что переключатель электрического стеклоподъемника выходит из строя или выходит из строя, следите за следующими симптомами:

  1. Перестают работать все окна

  Если все окна перестают работать одновременно, что означает отсутствие реакции на нажатие выключателя электрического стеклоподъемника, скорее всего, в электрической системе произошел сбой питания. Обычно причиной этой проблемы является неисправное реле или перегоревший предохранитель. Главный выключатель драйвера также может быть причиной.

  2. Перестает работать только одно окно

  Если перестает работать только одно окно, проблема может заключаться в неисправном реле, предохранителе, неисправном двигателе или неисправен переключатель электрического стеклоподъемника. Наиболее распространенной причиной того, что одно окно перестает работать, является переключатель, поэтому профессиональный механик должен обратить на это внимание, чтобы заменить переключатель стеклоподъемника. После того, как механики заменят переключатель, они проверят окна, чтобы убедиться, что остальная часть системы работает правильно.

  3. Окно работает только от главного выключателя

  В некоторых случаях окно может не работать от своего собственного выключателя, но главный выключатель все равно может поднять или опустить окно. В этом случае велика вероятность того, что переключатель электрического стеклоподъемника вышел из строя, а другие компоненты стеклоподъемника работают нормально.

  4. Windows иногда работает

  Когда вы открываете окно нормально, но оно не закрывается должным образом, это может быть проблема с выключателем питания окна. Верно и обратное: окно закрывается нормально, но не открывается, как обычно. Переключатель может умирать, но еще не полностью погас. Еще есть время заменить переключатель электрического стеклоподъемника, прежде чем ваше окно застрянет в открытом или закрытом положении. Как можно скорее отдайте свой автомобиль на техническое обслуживание, потому что в случае чрезвычайной ситуации вам может потребоваться быстро открыть и закрыть окна.

  Если ваши окна не работают должным образом или не работают вообще, вызовите механика для осмотра и/или ремонта переключателя окна. Важно иметь исправно работающие окна на случай нештатной ситуации, поэтому эти вопросы следует решать оперативно. YourMechanic упрощает ремонт переключателя стеклоподъемника, приезжая к вам домой или в офис, чтобы диагностировать или устранить проблемы. Вы можете заказать услугу онлайн 24/7. Квалифицированные технические специалисты YourMechanic также готовы ответить на любые вопросы, которые могут возникнуть.

  ---

  Следующий этап

  Запланировать механический осмотр кузова автомобиля

  Самая популярная услуга, которую заказывают читатели этой статьи, — Технический осмотр кузова. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

  СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

  ---

  окна

  Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

  Отличные оценки авторемонта.

  4.2 Средняя оценка

  Часы работы

  7:00–21:00

  7 дней в неделю

  Номер телефона

  1 (855) 347-2779

  Часы работы телефона

  с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

  Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

  Адрес

  Мы приедем к вам без дополнительной оплаты

  Гарантия

  Гарантия 12 месяцев/12 000 миль

  Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

  Получите честное и прозрачное предложение прямо перед бронированием.

  Отличная оценка

  (

  171,627

  )

  ---

  Rating Summary

  161,099

  161,099

  SEE REVIEWS NEAR ME

  Rusty

  23 years of experience

  512 reviews

  Request Rusty

  Rusty

  23 years of experience

  Запрос Расти

  от Стефани

  Jeep Commander V8-4.7L — Замена заднего жгута проводов водителя в двери — Гранд-Прери, Техас

  Расти лучший!

  от Patrick

  Honda Accord — Генератор — Grand Prairie, Texas

  Знающий и профессиональный

  Curtis

  6 -летний опыт

  8 Обзоры

  Curtis

  Curtis

  6 лет

  Curtis

  Curtis

  6 лет

  .

  ко вторнику

  Nissan Altima L4-2. 5L — Технический осмотр кузова — Филадельфия, Пенсильвания

  Кертис был выдающимся и пошел своим путем, чтобы рассказать мне о моей машине! Я очень доволен оказанной мне услугой!

  Quentin

  22 -летний опыт

  213 Обзоры

  Запрос Quentin

  Quentin

  22 года опыта

  Запрос Quentin

  By Jackie

  Hyundai Sonata L4-2.4L -Brake Pads (Frdhie

  Hyundai Хьюстон, Техас

  Очень хороший парень. Понял что нужно и сделал. Нравится, что он пришел к нам домой и нам не нужно было его куда-то нести и ждать. Он проделал замечательную работу, буду обращаться к нему снова!

  Marvin

  6 -летний опыт работы

  71 Обзоры

  Запрос Marvin

  Marvin

  6 -летний опыт работы

  Запрос Marvin

  на HAL

  Ford Mustang V6-3.8 л. Лас-Вегас, Невада

  Он проделал отличную работу, чтобы заставить систему работать. У меня есть вопрос по поводу обращения с лампочками, я думал, что вы должны были прикасаться к стеклу?

  Нужна помощь с вашим автомобилем?

  Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

  ПОЛУЧИТЬ ЦЕНУ

  ПОЛУЧИТЬ ЦЕНУ

  Статьи по Теме

  Как мыть окна в автомобиле

  Поддержание чистоты стекол и ветрового стекла вашего автомобиля, безусловно, может быть трудной задачей. Даже если вы почистите стекло своего автомобиля, у вас могут остаться заметные полосы и остатки. К счастью, при правильной очистке не остается разводов и прочего…

  Как устранить распространенные проблемы с электрическими стеклоподъемниками

  Иногда, иногда вашему автомобилю требуется ремонт, который больше связан с удобством, чем с чем-либо еще, и это верно в случае сломанного компонента (https://www.yourmechanic.com/ статья/симптомы-плохого-или-неисправного-переключателя стеклоподъемника) в окне. Если ваше окно застряло, иногда вы можете ему помочь…

  Как установить кабриолет

  Ничто Ничто не сравнится с кабриолетом с опущенным верхом в солнечный день. К сожалению, Мать-природа не всегда играет хорошо. Иногда она заменяет солнечный свет дождем, градом и снегом. Именно в такие времена ваш складной верх должен…

  Похожие вопросы

  Могу ли я продолжать пользоваться электрическими стеклоподъемниками после того, как выключу машину?

  После того, как вы повернете ключ в положение OFF и вытащите его, вы сможете продолжать пользоваться стеклоподъемниками. Вы также можете продолжать пользоваться люком с электроприводом, радио и розетками. Если ваш автомобиль оснащен…

  Стеклоподъемники не поднимаются полностью

  Здравствуйте. Поскольку окно немного поднимется, возможно, ваше окно просто сбилось с пути. Также может потребоваться замена стеклоподъемника и двигателя. Я бы порекомендовал иметь сертифицированный…

  Проблема со стеклоподъемником

  Здравствуйте! Я считаю, что проблема, с которой вы столкнулись, вызвана неисправным стеклоподъемником. Это довольно распространенная неисправность детали на вашем конкретном автомобиле. Я предлагаю, чтобы знающий технический специалист, такой как один из YourMechanic, проверил…

  Просмотрите другой контент

  Техническое обслуживание

  Города

  Услуги

  Смета

  Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

  1 (855) 347-2779 · [email protected]

  Читать часто задаваемые вопросы

  ЗАПРОСИТЬ ЦЕНУ

  ---

  РЕШЕНО: Стекло со стороны пассажира не поднимается — Pontiac Vibe 2009-2010

  537670

  Основанный на Toyota Matrix, Vibe 2009–2010 гг. был доступен в экономичной базовой комплектации, с полным приводом в средней комплектации и в спортивном GT с большей мощностью и механической коробкой передач.

  3 вопроса Посмотреть все

  Миссиканти @миссиканти

  Рем.: 1

  Опубликовано: 23 декабря 2018 г.

  Опции

  • Постоянная ссылка
  • История
  • Подписаться

  Окно не поднимается с помощью переключателя со стороны водителя или пассажира. Все остальные окна поднимутся, кроме переднего пассажирского окна

  Еще раз забыл упомянуть, что пассажирская сторона опустится, но не поднимется, и опустится только при нажатии кнопки со стороны пассажира, а не со стороны водителя. оконная панель @jimfixer @captainsnowball

  Ответил! Посмотреть ответ У меня тоже есть эта проблема

  Хороший вопрос?

  Да №

  Оценка 0

  Отмена

  Выбранное решение

  Эйден @some_aspy

  Респ: 16.3k

  44

  42

  66

  Опубликовано: 23 декабря 2018 г.

  Опции

  • Постоянная ссылка
  • История

  на стр. 225 руководства (https://my.gm.com/content/dam/gmownercen…) проверьте предохранители 3, 4, 5 и 27.

  Если какой-либо из этих 4 предохранителей выглядит как неисправный предохранитель, показанный на изображении, значит проблема в нем. вам нужно будет заменить этот предохранитель на другой с такой же силой тока (тот же номер, указанный на предохранителе)

  Был ли этот ответ полезен?

  Да №

  Оценка 2

  Отменить

  Джимфиксер @jimfixer

  Респ: 101.6k

  18

  180

  301

  Опубликовано: 23 декабря 2018 г.

  Опции

  • Постоянная ссылка
  • История

  Молодец, @captainsnowball Я никогда раньше не видел автомобиля с 4 предохранителями на электрические стеклоподъемники, у большинства автомобилей по 1 предохранителю на оба окна и дверные замки с электроприводом. Я бы посмотрел прямо мимо проблемы с предохранителем, так как другие окна работали. При этом @missycanty Прислушайтесь внимательно к окну, когда пытаетесь запустить его, слышите ли вы гул или вообще какой-либо шум, исходящий из окна. Если да, то это может быть неисправен стеклоподъемник. Если шума не слышно и предохранитель не перегорел, это может быть неисправность электродвигателя стеклоподъемника или плохой проводки в двери. Надеюсь, это поможет

  В этом видео показано, как заменить регулятор

  https://www. youtube.com/watch?v=R-rWs0vA…

  Был ли этот ответ полезен?

  Да №

  Оценка 2

  Отменить

  Райан Унг

  Рем.: 1

  Опубликовано: 29 декабря 2019 г.

  Опции

  • Постоянная ссылка
  • История

  У меня такая же проблема. Не могу найти предохранитель №27. Я за рулем GT

  2009 г. Был ли этот ответ полезен?

  Да №

  Оценка 0

  Отмена

  Устранение неисправностей электрических стеклоподъемников

  Устранение неисправностей электрических стеклоподъемников

  ELECT-20, Поиск и устранение неисправностей стеклоподъемников


  Версия для печати Acrobat Введение

  Когда что-то идет не так с вашими электрическими стеклоподъемниками, иногда бывает сложно выяснить причину проблемы. Эта процедура устранения неполадок предназначена для того, чтобы помочь вам определить причину проблем с работой ваших окон.

  Инструменты

  • Измерительный прибор (вольтметр/омметр)
  • Инструмент для снятия обшивки (если необходимо снять дверную панель)
  • Крестообразная отвертка (если необходимо снять дверную панель)

  Средство устранения неполадок стеклоподъемников
  Симптом	Возможная причина	Чеки
  Окно не двигается	Перегоревший предохранитель	Если предохранитель электрических стеклоподъемников неисправен, ни одно окно не будет двигаться. Итак, если проблема только с одной стороны, предохранитель в порядке. Проверьте предохранитель: Early 944s (Pre-1985.5) — предохранитель 8 (16A), дополнительная панель предохранителей Поздние модели 944 (1985.5 и новее) — предохранитель 4 (30 А), центральный электрический щиток
  	Неисправное реле	Если реле электрического стеклоподъемника неисправно, ни одно окно не будет двигаться. Итак, если проблема только с одной стороны, реле в порядке. Если вы подозреваете, что реле электрического стеклоподъемника неисправно, вы можете снять реле и клеммы 30 и 87 перемычки, чтобы включить электродвигатели стеклоподъемников. Когда вы устанавливаете перемычку, вам не нужно включать зажигание для проверки/управления электрическими стеклоподъемниками. На ранних 944-х реле стеклоподъемника расположено в нижней левой части центральной консоли рядом с компьютером DME. На более поздних моделях 944 он расположен на центральной электрической панели (G7).
  	Неисправный оконный выключатель / неисправная проводка	Если проблема с окном только с одной стороны, причина, скорее всего, в неисправном переключателе, плохой проводке или неисправном моторе стеклоподъемника. Наиболее распространенная проблема из них — переключатель стеклоподъемников. Итак, мы сначала устраним неисправность переключателя, а в процессе проверим проводку до переключателя. Переключатели стеклоподъемников пассажира (по одному на каждой двери) соединены последовательно с переключателем со стороны водителя, подающим питание на переключатель со стороны пассажира. Итак, если у вас есть проблема с окном пассажира, это может быть с любой стороны. Самый простой способ проверить это — взять заведомо исправный переключатель (например, если окно водителя работает нормально) и подключить его к каждому из положений переключателя окна пассажира, чтобы посмотреть, сможете ли вы заставить его начать работать. Тест оконного переключателя
  Окна двигаются медленно	Перетаскивание оконного механизма	Смажьте направляющие на оконном механизме. Инструкции по снятию дверных панелей для доступа к электродвигателю стеклоподъемника см. в: Дверные панели — снятие и установка.
  	Стеклоподъемник	Проверьте правильность напряжения на разъеме электродвигателя стеклоподъемника, когда переключатель стеклоподъемника нажат. Инструкции по снятию дверных панелей для доступа к электродвигателю стеклоподъемника см. на странице 9.0792 Дверные панели — Снятие и установка.

  Проверка переключателя окна

  1. Снимите переключатель окна, подлежащий проверке, с дверной панели. На оконных переключателях есть четыре язычка (два сверху, два снизу), которые необходимо отпустить, чтобы снять переключатель. Будьте предельно осторожны, пытаясь освободить эти выступы, так как их можно легко сломать. Обычно я подсовываю маленькую плоскую отвертку под два выступа одновременно, чтобы освободить их (см. рисунок ниже).
  2. Поверните ключ зажигания в положение ON.
  3. С помощью вольтметра на штекере выключателя проверьте наличие приблизительно 12 В постоянного тока от клеммы 4 (RD/GN) к массе и клеммы 5 (RD/BL) к массе. Надлежащее напряжение подтверждает исправность источника питания и проводки до переключателя стеклоподъемника.
  4. С помощью омметра проверьте переключатель стеклоподъемника следующим образом:
     1. Когда переключатель стеклоподъемника нажат в направлении открытия (см. схему выше), вы должны считать низкое сопротивление (менее 1 Ом) на клеммах 1–4 и клеммы 2-3.
     2. Когда переключатель стеклоподъемника нажат в направлении закрытия, вы должны обеспечить низкое сопротивление от клемм 1 до 3 и клемм 2 до 5.
  5. Если измерения, сделанные выше, не соответствуют техническим характеристикам, переключатель стеклоподъемника неисправен. В этом случае у вас есть два варианта. Вы можете заменить переключатель или разобрать переключатель и почистить контакты. Если вы хотите попробовать очистить оконные переключатели, обратитесь к разделу «Ремонт оконных переключателей» ниже.

  Ремонт оконного переключателя

  Введение

  Большинство проблем с оконными переключателями возникают из-за грязных контактов. В большинстве случаев оконные выключатели можно разобрать, почистить контакты и снова собрать выключатели, и они будут функционировать так же, как новые выключатели. Однако иногда переключатели изнашиваются до такой степени, что переключатели не будут работать плавно, и их, возможно, придется заменить.

  Процедура

  1. Клеммная колодка оконного переключателя на задней стороне переключателя удерживается на месте четырьмя выступами (по два с каждой стороны), которые входят в фиксаторы на корпусе переключателя. Снимите клеммную колодку, вставив маленькую плоскую отвертку сбоку от клеммной колодки на задней панели коммутатора. Убедитесь, что задняя часть переключателя обращена вверх, иначе внутренние части переключателя выпадут при снятии клеммной колодки.
  2. Когда клеммная колодка отключена, снимите внутренности переключателя и осмотрите контакты переключателя. Если вы измерили сопротивление контактов переключателя в разделе тестирования переключателя, и сопротивление было высоким, вы, вероятно, обнаружите грязные контакты переключателя (см. рисунок ниже).
  3. Очистите контакты переключателя и соберите переключатель. См. изображение ниже для сравнения контактов до и после очистки.
  4. После повторной сборки проверьте плавность работы переключателя и проверьте его в соответствии с разделом «Проверка оконного переключателя». ПРИМЕЧАНИЕ

     Переключатель, показанный на предыдущих рисунках, был неработающим, и его можно было отремонтировать, просто очистив контакты переключателя.

  Clark’s Garage 1998

  ---

  Стеклоподъемник не работает со стороны водителя; Исправлено в кратчайшие сроки

  Если стеклоподъемник не работает со стороны водителя или пассажира, проблема может быть в предохранителе, проводах, переключателе или двигателе стеклоподъемника. Поэтому, когда стеклоподъемник не работает, следующее руководство поможет вам узнать все о проблеме, а затем решить ее как можно скорее.

  Как работают электрические стеклоподъемники?

  Когда двери открываются, некоторые поздние модели дорогих автомобилей имеют безрамные окна, которые автоматически открываются на четверть дюйма или около того. Это происходит так быстро, что вы можете пропустить это. Окно открывается быстро, что позволяет сломать пломбу до того, как дверная защелка будет отпущена.

  Затем она автоматически закрывается примерно через секунду после того, как дверная защелка защелкнется. В этом есть два преимущества. Начнем с того, что приоткрытое окно позволяет циркулировать внутреннему воздуху, что может затруднить открытие дверей в плотно закрытых транспортных средствах из-за того, что дверь подпружинивается, открываясь под давлением воздуха.

  Power Window

  Это также позволяет производителю использовать совершенно другой тип уплотнителя верхней части окна. С небольшой кромкой, выступающей над верхней частью стекла, уплотнение может напоминать дверной уплотнитель седана.

  Поскольку при открытии и закрытии стекло должно выходить из уплотнения, этот тип уплотнения не подходит для безрамных окон. С этим типом уплотнения меньше проникновения воды и шума.

  Основным недостатком электрических стеклоподъемников является,

  Недостатком является модуль логического управления, который требуется для этого. Для ремонта потребуется заводское руководство по ремонту и, возможно, некоторые дорогие детали.

  Каковы симптомы неисправности электродвигателя/переключателя стеклоподъемника?

  Перестали работать все окна.

  Если все окна перестают работать одновременно, вероятно, в электрической системе произошел сбой питания. Обычно это вызвано неисправным реле или перегоревшим предохранителем. Это может быть главный выключатель водителя.

  Сбой только в одном окне.

  Проблемы только с одним окном могут быть вызваны неисправными реле, перегоревшими предохранителями или двигателями, либо неисправным переключателем электрического стеклоподъемника. Наиболее распространенной причиной того, что одно окно не работает, является переключатель, который должен быть заменен профессиональным механиком. Затем механики проверят окна, чтобы убедиться, что остальная часть системы работает правильно.

  Работает только главный выключатель.

  Хотя у окна может не быть собственного переключателя, главный переключатель все же может поднять или опустить его. В этом случае переключатель электрического стеклоподъемника мог выйти из строя, но другие компоненты стеклоподъемника могут работать нормально.

  Иногда окно не открывается.

  Окно, которое открывается нормально, но не закрывается должным образом, может иметь неисправный выключатель питания окна. Кроме того, окно может правильно закрыться, но не открыться должным образом.

  Возможно, коммутатор умирает, но не полностью. Прежде чем ваше окно застрянет в открытом или закрытом положении, замените переключатель электрического стеклоподъемника.

  Как отремонтировать неработающий стеклоподъемник со стороны пассажира или со стороны водителя?

  Как мы упоминали выше, проблема может быть вызвана перегоревшим предохранителем, поврежденным двигателем или сломанным переключателем. Поэтому попробуйте следующие приемы для решения проблемы.

  С помощью контрольной лампы проверьте предохранители.

  С помощью контрольной лампы проверьте предохранители. Предохранители электрических стеклоподъемников расположены на задней крышке блока предохранителей.

  Проверьте питание с обеих сторон предохранителя, вставив штырь в каждую выемку в верхней части предохранителя. Если предохранители исправны, переходим к проводам. Если предохранитель перегорел, его следует заменить.

  Как работает электрический стеклоподъемник
  Убедитесь, что провода, ведущие к переключателю электрического стеклоподъемника, находятся в хорошем состоянии.

  Осмотрите провода в дверном косяке, открыв дверь. Они спрятаны за защитным кожухом. Провода могут со временем порваться, так как двери так часто открываются и закрываются.

  Провода могут порваться, если ботинок сломан и подвергается воздействию стихии. Осмотрите провода на дверях со стороны водителя и пассажира.

  Если провода оборваны или порваны, используйте стыковой разъем для соединения оборванных проводов.

  Осмотрите переключатель стеклоподъемника и двигатель.

  Проблема может быть связана с переключателем стеклоподъемника, если предохранители и провода в хорошем состоянии и на детали подается питание. Если не работает только одно окно, скорее всего, виноват мотор стеклоподъемника.

  Если проблема затрагивает более одного окна, скорее всего виноват переключатель окна. Контрольная лампа может определить, связана ли проблема с выключателем или двигателем стеклоподъемника.

  Повреждены стеклоподъемники.

  Стеклоподъемник — это механизм, который поднимает и опускает электрические стеклоподъемники. Стеклоподъемник находится в каждой двери автомобиля со стеклоподъемником. К нему с помощью кабелей подключен электродвигатель стеклоподъемника.

  Нажатие кнопок вверх или вниз не приведет к перемещению окна, если регулятор выйдет из строя. Регулятор может быть не выровнен, или кривошипные шестерни могут быть изношены или сломаны. Требуется замена стеклоподъемника.

  Лед и снег.

  Если вы живете в районе, где много снега и льда, функциональность стеклоподъемников может быть нарушена. Причина этого в том, что стекла окон будут прилипать к их рамам.

  Когда окно и его рама смерзлись вместе, регуляторы не всегда достаточно сильны, чтобы их разъединить. Даже если он на это способен, регулятор изнашивается гораздо быстрее.

  Повреждение двери.

  Для правильного перемещения окна вверх и вниз направляющие окна должны быть выровнены. Если дверь была повреждена при столкновении или у нее ослаблен болт, окно может застрять или дверь может не закрыться полностью.

  Оконные направляющие грязные.

  Внутри двери стекло скользит по металлическим направляющим. Эти направляющие могут со временем забиться грязью и дорожным мусором, или может высохнуть смазка, обеспечивающая плавное движение окна.

  Хорошей идеей может быть очистка оконных перил и последующая их смазка силиконовой смазкой. Убедитесь, что на краску не попал силиконовый спрей. Если вы это сделаете, избавьтесь от него как можно скорее.

  Некоторые часто задаваемые вопросы Стеклоподъемник не работает со стороны водителя.
  Есть ли предохранитель для каждого окна автомобиля?

  Другие автомобили имеют отдельные предохранители для каждого электродвигателя стеклоподъемника, поэтому, если один выйдет из строя, пострадает только это стекло.

  Предохранитель может быть расположен в главном блоке предохранителей в некоторых автомобилях, но многие производители используют встроенные предохранители, поэтому обратитесь к руководству пользователя, чтобы определить, где находится предохранитель, и замените его, если он перегорел.
