как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

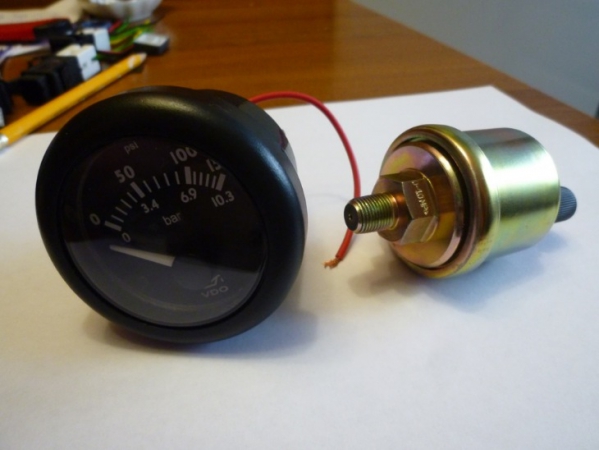

На фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся. Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

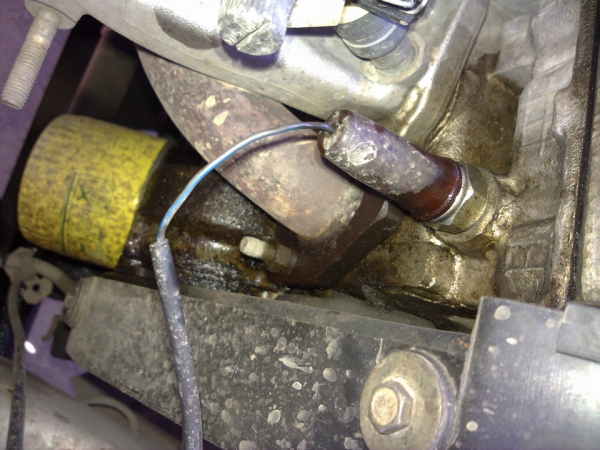

На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

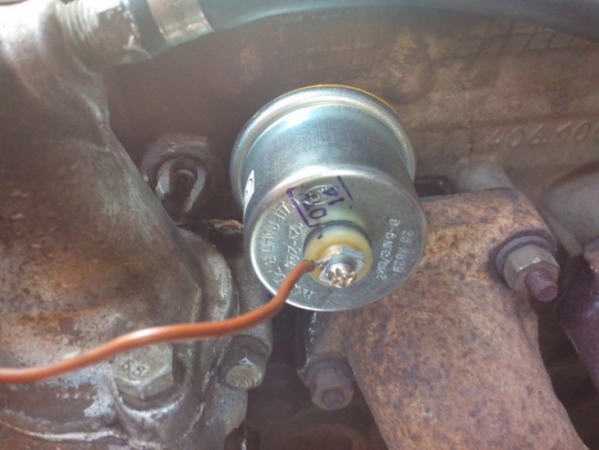

Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

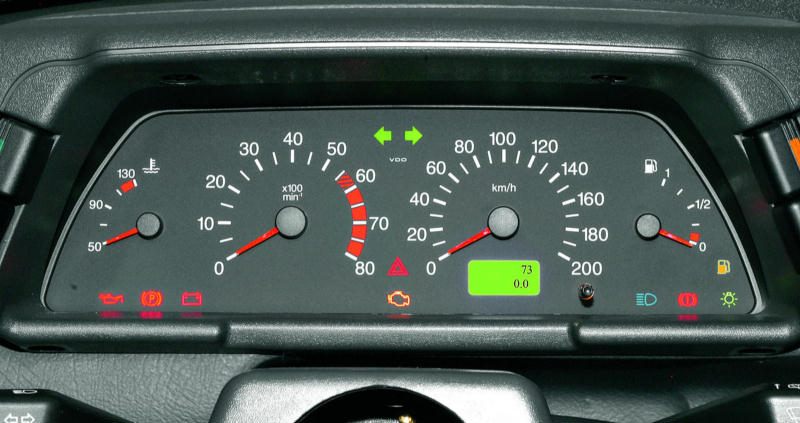

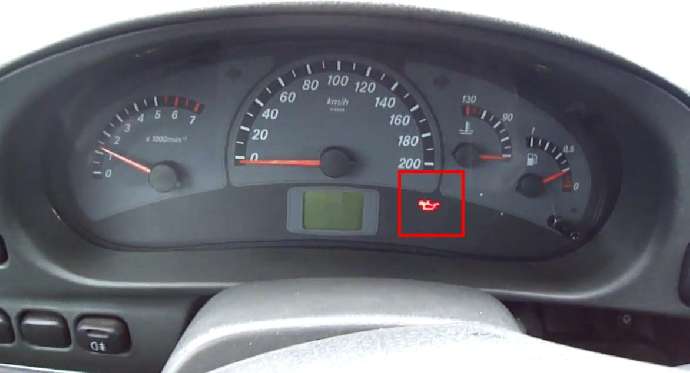

Лампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

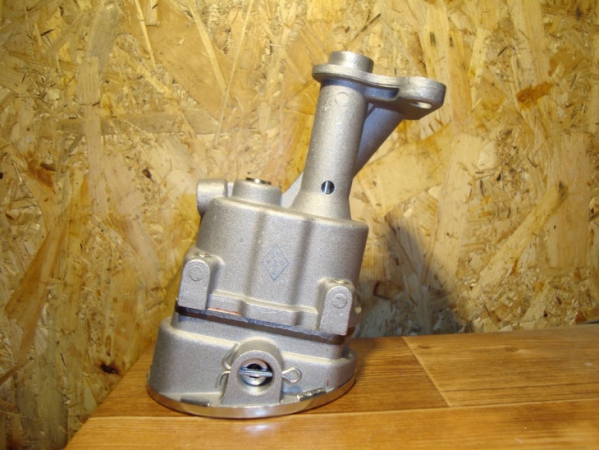

Масляный насос

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

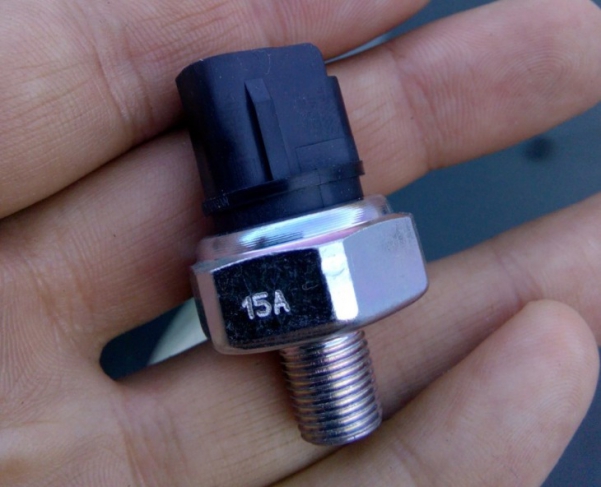

ДДМ Toyota Ist

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

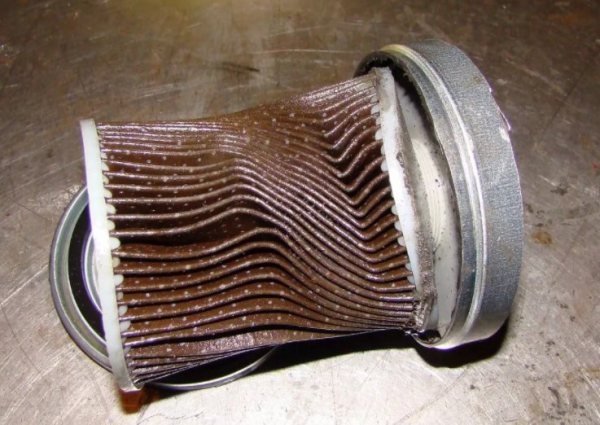

Засоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное. У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.

avtoexperts.ru

Как проверить датчик давления масла

Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.

Содержание

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

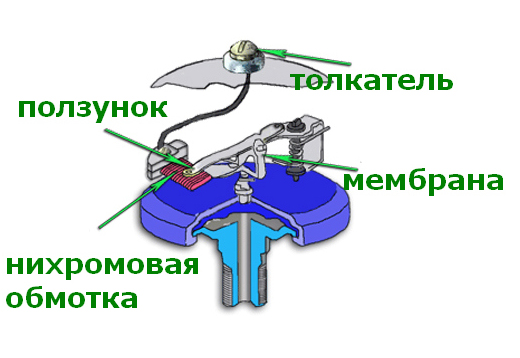

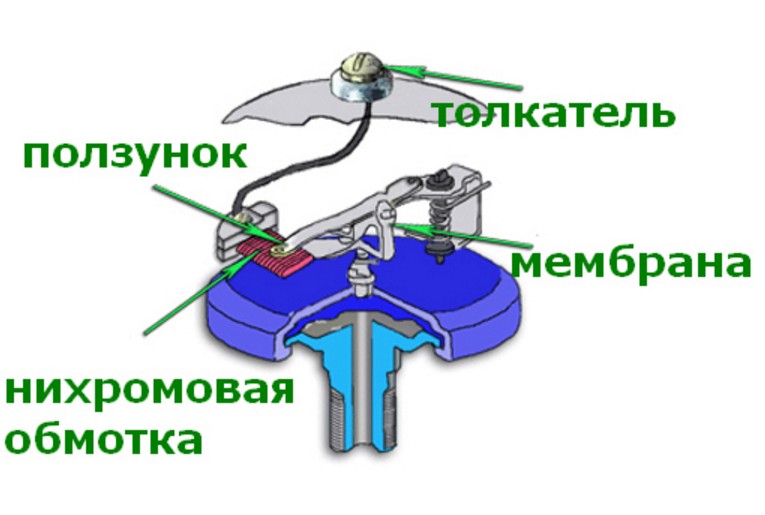

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

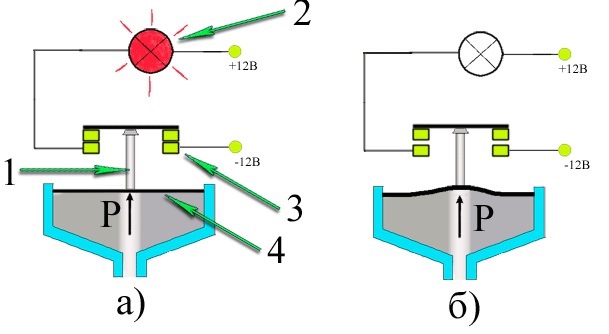

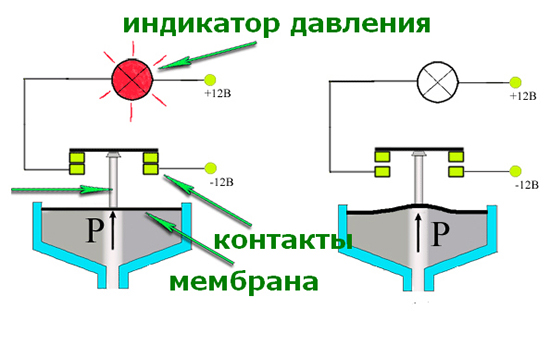

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Где датчик давления масла

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два
Подробнее



Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

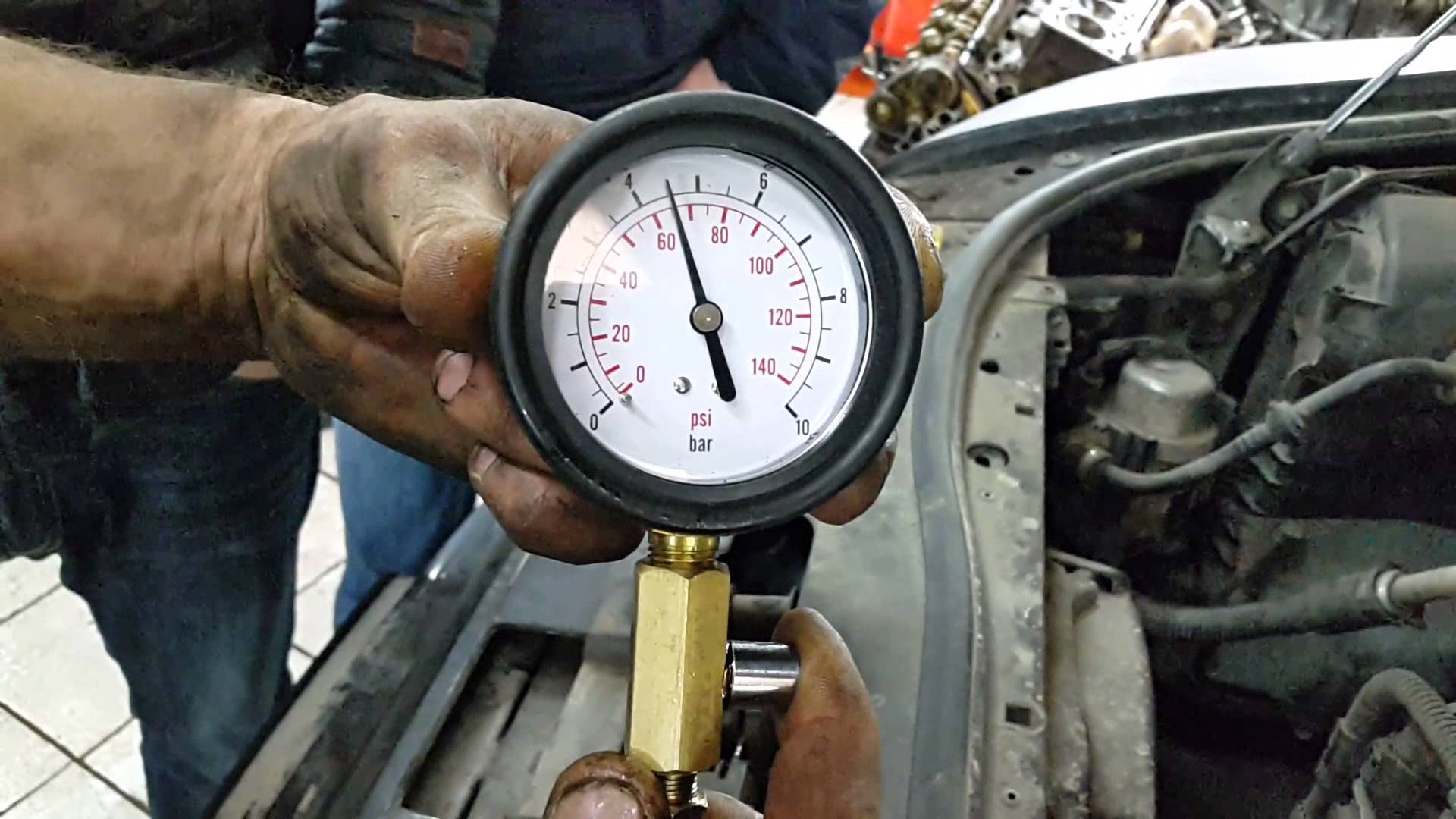

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

• К контактам лампочки необходимо присоединить два провода.
• Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
• Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
• К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
• Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
• Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
• При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

• На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
• Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
• Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
• Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Так, автолюбители устанавливают в месте подключения датчика давления так называемый тройник, на один выходной конец которого подключается традиционный электронный датчик, а на другой — механический. Шланг с проводами монтируется в подкапотном пространстве в соответствии с конструкцией двигателя. Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию. На его конце устанавливают манометр, например, от ВАЗ «классики», УАЗ или другой подобный прибор. На самом деле его модель не важна, главное, чтобы было удобно ориентироваться по шкале, то есть, она должна иметь подробную градуировку.

Заключение

Датчик давления — достаточно надежный узел, и выходит из строя редко. Поэтому при появлении проблем с системой индикации масляной системы, необходимо проверить другие параметры — давление масла, наличие утечек, состояние непосредственно масла, его уровня и масляного фильтра, и лишь после этого проверять состояние датчика давления масла. В целом, проверка исправности этого узла не составляет больших сложностей, и под силу даже начинающим автолюбителям, буквально используя автомобильный компрессор и мультиметр. В случае, если датчик вышел из строя, то ремонт его вряд ли возможен, поэтому лучше купить новый ДДМ в автомагазине, благо стоит он недорого.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Выявление и устранение неисправности датчика давления масла

Водителей интересуют многие вопросы, касающиеся датчика давления масла – например, что делать, если он неисправен и предоставляет некорректные данные. Далее вы узнаете, как правильно выявить и устранить неисправности датчика давления масла.

Что такое датчик давления масла

Это небольшое устройство, контролирующее давление масла в двигателе. Датчик системы является одним из самых важных датчиков, которыми оснащен автомобиль. Он подает сигнал о низком давлении масла, тем самым сообщая, что двигатель работает практически «всухую». Эксплуатация двигателя при низком давлении масла чревата его серьезным повреждением и даже полным выходом из строя, а в таком случае речь идет об огромной сумме, которую потребуется заплатить за капитальный ремонт.

Итак, как понять, что датчик давления масла неисправен и предоставляет некорректные данные? Обратите внимание на наличие соответствующих признаков.

Включение и выключение индикатора давления масла

Если индикатор давления масла продолжает гореть даже после доливания моторного масла до максимального уровня, это явный признак нарушения работы датчика. Включение и выключение индикатора во время движения автомобиля также говорит о высокой вероятности неисправности датчика. Но в любом случае стоит проверять уровень моторного масла после каждого включения индикатора. Если уровень масла соответствует рекомендованному значению, значит, пришло время менять датчик, что обойдется дешевле, чем ремонт двигателя.

Нередко проблема датчика давления масла отображается значком check engine на приборной панели. Определить проблему можно с помощью диагностического сканера. Обычно код ошибки, показывающий на проблему с датчиком — P0520.

Включение индикатора давления масла при работе двигателя на холостых оборотах

Во время работы двигателя в режиме холостого хода давление масла находится на низком уровне, поэтому датчик предоставляет низкие показатели. Индикатор при таких условиях не должен загораться, в противном случае это свидетельствует о проблеме с датчиком давления масла.

Но лучше проверить уровень масла. При первой же возможности припаркуйте автомобиль в безопасном месте на обочине дороги и проверьте уровень масла. Убедитесь, что он находится между отметками максимального и минимального уровня на щупе. Выход уровня за пределы установленного диапазона в любую сторону негативно влияет на двигатель.

Включение индикатора давления масла, сопровождающееся тикающим звуком

Если включение индикатора давления масла сопровождается подачей непривычного тикающего звука, исходящего от двигателя, немедленно остановите автомобиль. Это говорит о работе двигателя при низком уровне масла. Даже если вы залили моторное масло перед самой поездкой, наличие утечки в системе может привести к быстрому снижению его уровня.

В первую очередь загляните под днище автомобиля и проверьте участок дороги, по которому вы проехали. Существует вероятность обнаружения масляных следов под днищем припаркованного автомобиля. После этого откройте крышку капота и проверьте, не произошло ли значительное снижение уровня масла в бачке с момента его наполнения.

При наличии любого из указанных признаков можно сделать вывод, что датчик давления масла работает нормально, а проблема заключается в протекающей системе, требующей ремонта.

Понравилась статья? Сохраните себе!

elm327rus.ru

устройство, принцип работы и проверка

Как известно, система смазки двигателя выполняет важнейшие функции, исключая сухое трение и обеспечивая охлаждение в местах контакта сопряженных деталей. Также моторное масло смывает продукты механического износа  и всевозможные отложения с поверхностей. Как правило, основным показателем исправной системы смазки является герметичность и способность поддерживать необходимое давление масла в двигателе.

Именно по этой причине на большинстве авто есть указатель давления масла на панели приборов. В случае неполадок на указатель в салоне посылает сигнал аварийный датчик давления масла. Далее мы рассмотрим, где стоит датчик давления масла, какие датчики бывают, а также как проверить датчик давления масла в двигателе.

Читайте в этой статье

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы. Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы.

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

• Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

• электронный датчик давления масла;
• механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

• Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

1. корпус;
2. мембрану;
3. контакты;
4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

• Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Датчик масла: проверка своими руками

Чтобы проверить датчик давления масла, нужно определиться с тем, какой именно тип устройства стоит на машине.  Если решение электронное, тогда следует знать, как проверить электронный датчик давления масла. Для проверки нужен насос с манометром, резиновый шланг и тестер — мультиметр.

Чтобы провести диагностику, датчик масляный снимается с автомобиля, после чего мультиметром проверяется его цепь на предмет обрыва.  Далее к датчику подключается насос, а также мультиметр.

Оптимально использовать насос с манометром, чтобы не превысить максимальное давление, так как в этом случае повышаются риски выхода датчика из строя.  Соединив все элементы, насосом нужно создать небольшое давление, чтобы мембрана прогнулась и сдвинула толкатель. На мультиметре стрелка должна показать бесконечность. После нужно насосом подать давление, которое приближено к максимуму для конкретного датчика.

Также нужно рассмотреть, как проверить механический датчик давления масла.  Сразу отметим, принцип проверки не отличается от диагностики электронного аналога.  Единственное, нужно снять как сам датчик, так и стрелочный индикатор.

Далее насос подключается через резиновый шланг к датчику масла, соединение необходимо реализовать максимально герметично. Далее остается только подавать разное давление, проверяя показания по манометру на насосе.

В процессе проверки при подаче того или иного давления значения фиксируются, после чего нужно сверять их с показателями сопротивления. После того, как несколько показаний будут отмечены, их сравнивают с таблицей оптимальных значений.

При этом такая таблица для разных авто будет отличаться. По этой причине следует заранее изучить техническую документацию к авто, задать вопрос специалистам или изучить профильные форумы.

Результатом рассмотренных выше действий становится возможность оценить как общую работоспособность датчика давления масла, так и определить точность его показаний и т.д. Кстати, даже если датчик рабочий, однако его показания отличаются от нормы, это является основанием для полной замены устройства.

Подведем итоги

С учетом приведенной выше информации становится понятно, что на многих автомобилях аварийный датчик давления масла срабатывает только тогда, когда давление сильно упало, причем до критически низкой отметки.

Что касается механического аналога, данный вариант позволяет гибко контролировать давление во время работы ДВС. По этой причине в ряде случаев владельцы устанавливают датчик давления масла механический вместо электронного устройства.

Рекомендуем также почитать статью о том, почему нет давления масла в двигателе. Из этой статьи вы узнаете, по каким причинам падает давление масла в системе смазки, а также на какие моменты следует обратить внимание при диагностике данной неисправности.

Так или иначе, важно следить не только за уровнем масла в двигателе, но и за давлением. Другими словами, даже если масло залито в достаточном количестве, низкое давление все равно приведет к серьезным поломкам и быстрому износу силовой установки.

Чтобы этого не произошло, нужно использовать только рекомендуемые для двигателя моторные масла, поддерживать масляную систему в чистоте, а также периодически проверять состояние системы смазки двигателя, куда входит и проверка датчиков, производительности масляного насоса и т.д.

Именно такой подход позволяет своевременно выявить проблемы на начальной стадии, а также избежать серьезных поломок ДВС, требующих сложного и дорогого  ремонта в рамках их устранения.

Читайте также

krutimotor.ru

виды, принцип работы. Как проверить датчик давления масла и типичные поломки.

Для начала вспомним теорию. Датчик давления масла – прибор, контролирующий давление этой технической жидкости, служащей для смазки и охлаждения компонентов мотора автомобиля. Без него невозможна правильная работа силовой установки и автомобиля в целом.

В нашем обзоре расскажем о видах, принципе работы датчика давления масла. Также подскажем, как проверить это устройство, перечислим типичные неисправности.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы. Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований. Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м²;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Как работает датчик давления масла?

Принцип работы ДДМ – преобразование одного вида энергии в другую. Информация доводится до водителя исходя из конструкции устройства – механическим путём при помощи стрелочного прибора или за счёт работы электронного индикатора.

Расскажем, как функционирует каждый из видов.

Принцип работы электронного датчика

Подобное устройство аварийного типа не отличается особой сложностью.

Оно состоит из:

• мембраны;
• толкателя;
• электрических контактов;
• корпуса;
• индикатора, расположенного на панели приборов.

Когда двигатель не запущен, мембрана находится в состоянии покоя. После его включения срабатывает толкатель, который в свою очередь приходит в движение от смещения мембраны. Он размыкает контакт электроцепи, подавая тем самым информацию на индикатор о давлении масла. Лампочка затухает примерно через 10 секунд после запуска мотора, она сигнализирует, что система вошла в рабочий режим.

Питание на устройство подаётся от бортовой сети автомобиля.

Более сложной является схема электронного ДДМ измерительного типа. К её работе подключены резистор, работающий в паре с мембраной, преобразователь, транслирующий полученную информацию в электронный блок управления. В зависимости от давления в контуре, резистор, в роли которого выступает реостат, изменяет при помощи бегунка сопротивление. Полученная информация об этих переменах передаётся на табло.

Помимо этого варианта существует ещё два вида электронных датчиков масла, работающих с помощью биметаллического преобразователя или полупроводникового пьезокристалла.

Как работает механический ДДМ?

Принцип работы механического датчика давления масла в моторном отсеке схож с измерительным типом электронного устройства.

Его конструкция состоит из:

• металлической мембраны;
• толкателя;
• нихромовой обмотки;
• ползунка;
• корпуса.

В зависимости от давления меняет свое положение мембрана. Эти изменения передаются на толкатель (шток) и на стрелочный индикатор, установленный на торпедо авто.

Место установки

Определённого места расположения этой детали нет. Датчик давления масла в двигателе устанавливается согласно особенностям его конструкции в конкретном автомобиле.

ДДМ аварийного типа обычно стоят на головке блока цилиндров. Измерительное устройство ставят в районе масляного насоса или фильтра, в картере автомобиля. В систему он монтируется при помощи патрубка высокого давления.

Существуют также схемы с двумя датчиками. В этом случае первый устанавливается перед насосом, второй – после него. Чтобы не тратить время на его поиски, можно просто взять и прочитать сервисную книжку. Там такая информация отображается производителями.

Хочется предупредить: часто для проверки или замены ДДМ приходится снимать колесо автомобиля. Идеальный вариант – обратиться для этого в автосервис. Там есть подъёмники, «ямы» для осмотра.

Визуально устройство выглядит следующим образом: оно ввинчено в ГБЦ, к его «хвосту» присоединён единственный проводок.

Приведём таблицу, в которой указано месторасположение датчика давления масла в некоторых популярных марках авто.

Марка и модель автомобиля	Место нахождения	Способ обнаружения
ВАЗ-2108, 2109, 2110, 2111 (восьмиклапанные моторы)	Правая часть двигателя, гнездо в ГБЦ, около ремня. Имеет один провод.	Под капотом, сверху.
«Лада Калина»	Правая задняя часть мотора, в специальном гнезде, расположенном в ГБЦ. Есть один провод подключения.	Доступ сверху. Нужно снять пластиковую крышку на головке блока
ВАЗ-2110, 2111 (шестнадцатиклапанные двигатели)	Блок распределительного вала, задняя часть мотора. Подключён один провод.	С верхней стороны.
Mitsubishi Lancer	Правая часть силовой установки, рядом стоит фильтр смазки. Подключение – один провод.	Снизу авто, из «ямы», с подъёмника.
Volkswagen Golf, Jetta	Один ДДМ расположен с торца ГБЦ. Другой, определяющий недостаточное давление в контуре, стоит рядом с масляным фильтром, в правой части авто.	Доступ к одному датчику сверху, другому – снизу.
Nissan X-Trail	Нижняя часть двигателя, по соседству с насосом ГУРа.	Снизу. Необходимо снять защитный кожух для ремней.

Возникают ситуации, когда требуется проверить работоспособность этого устройства. В этом случае проводится диагностика контроллера.

Вместе с тем, неплохо перед проверкой измерить давление в системе с помощью манометра. Для этого необходимо открутить датчик и на его место поставить измерительный прибор. Параметры работы проверяются при различных оборотах силового агрегата. Требуемое значение можно узнать в разделе сервисной книжки. Если оно соответствует указанному показателю, а до шкалы прибора ДДМ они не доходят – значит, виноват датчик.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

1. Нужно демонтировать датчик с авто.
2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Проверяем механический датчик давления масла в автомобиле

Принцип определения годности этой детали напоминает предыдущий вариант, но работа займёт чуть больше времени. Для определения исправности потребуется также насос, манометр, небольшой резиновый шланг с диаметром отверстий подходящих под датчик.

Приведём пример поэтапной проверки:

1. Один конец шланга присоединяется к ДДМ, второй – к насосу.
2. Нагнетается при помощи насоса разное давление. Процесс начинается с подачи минимального значения. После этого его можно увеличивать вплоть до максимального. Параметры указаны в сервисной книжке на автомобиль. Нельзя нагнетать давление выше допустимого для этой детали: можно повредить мембрану.
3. В результате работы насоса мембрана сдвигается на разные величины. На шкале соответственно меняются показания.

Если стрелка остаётся без движения, значит, датчик вышел из строя и требует замены.

Выносной ДДМ

Для визуального наблюдения за давлением в системе смазки и охлаждения двигателя нужно вывести выносной датчик на торпедо.

Контрольный прибор устанавливается следующим образом:

• отключается аккумулятор автомобиля;
• контроллер давления заменяется переходником;
• к установленному тройнику присоединяется датчик;
• провод от индикатора присоединяется к бортовой сети.

Наиболее популярный вариант размещения выносного устройства – левый край панели приборов.

Возможные неисправности в работе ДДМ

Узнать о том, что датчик не работает несложно. Это сможет определить даже начинающий автолюбитель.

Определить неисправность контроллера давления масла и системы в целом можно по следующим факторам:

1. Затруднён запуск двигателя.
2. При включении мотора в работу высвечивается и мигает индикация: Check Engine и значок маслёнки. Они гаснут после начала работы силового агрегата. Аналогичная ситуация возникает при работе на холостом ходу.
3. Двигатель не набирает обороты, теряет мощность. Автомобиль дёргается во время движения, затруднён разгон.

Датчик выходит из строя по таким причинам:

• дефект масляного насоса;
• засорение контроллера отработанным материалом;
• низкий уровень масла в системе;
• загрязнение масляного фильтра;
• повреждение мембраны;
• замыкание в электропроводке схемы ДДМ;
• естественный износ реостата.

Следует помнить, что для обслуживания двигателя автомобиля следует использовать высококачественное масло от надёжных производителей. В противном случае придётся восстанавливать сам силовой агрегат, компоненты узла, в том числе, датчик давления.

Замена контроллера давления

Обнаружив неисправность необходимо незамедлительно приступить к замене дефектной детали. Это позволит избежать дорогостоящего ремонта двигателя и прочих деталей системы.

Ремонт можно проводить самостоятельно при наличии определённых навыков и нужных инструментов. Если возникают сомнения в своих силах, то лучше обратиться к специалистам автосервиса.

Расскажем, как производится замена своими руками. Для работы потребуется новый ДДМ, подходящие гаечные ключи, чистая ветошь и верный помощник водителя аэрозоль WD-40.

Для облегчения процесса монтажа следует припасти небольшое количество моторного масла.

1. Нужно обесточить автомобиль, отсоединив батарею.
2. Отключить провода питания и управления от устройства.
3. Открутить крепёж, снять зажим.
4. Использовать WD-40 в случае прикипания ДДМ к головке блока цилиндров.
5. Открутить датчик.
6. Перед установкой новой детали смазать резьбу моторным маслом.
7. Ввинчивание производится вначале вручную, затем изделие затягивается ключом. Следует рассчитывать свои силы при закрутке: иначе можно сорвать резьбу и усложнить ремонт.
8. Запустить мотор, проверить работоспособность системы – индикатор давления масла на панели приборов должен потухнуть.

После окончания работы проверить район установки ДДМ на предмет обнаружения утечки. Масляные пятна, течь говорят о том, что деталь была плохо закручена в гнездо или уплотнительное кольцо находится в плохом состоянии.

Резюме

Владельцу автомобиля следует внимательно относиться к работе этого важного устройства. Это поможет избежать значительных расходов на ремонт силового агрегата. По этой причине, некоторые автолюбители устанавливают через переходник дополнительный датчик. Например, к электронному изделию добавляют механический. Подобные меры позволяют лучше контролировать давление моторного масла в автомобиле.

Не пропусти самое интересное!
Подписывайтесь на нас в Вконтакте!

shosse.ru

Как проверить датчик давления масла в домашних условиях

Масло. Ни один двигатель, за исключением электродвигателя, не обходится без моторного масла. Во время работы ДВС выделяет много тепла, а его детали подвергаются колоссальным нагрузкам и трению, поэтому без надлежащего охлаждения и смазки работа двигателя была бы невозможна.

Моторное масло, вопреки убеждению многих не только смазывает, но и охлаждает трущиеся поверхности, отводя избыточное тепло от их поверхностей. Если регулярно не следить за состоянием масла в системе, а также его уровнем, существует риск перегрева двигателя, а также разрушения трущихся деталей. Для контроля уровня, а также его состояния, производителем предусмотрен контрольный щуп уровня масла, а также датчик давления масла, который следит за тем, за чем водитель уследить вряд ли сможет.

В масляной системе, может кто не в курсе, поддерживается определенное давление, которое необходимо для правильной работы силового агрегата. Как я уже говорил, контролировать уровень можно при помощи щупа, а вот давление контролируется при помощи датчика давления масла (ДДМ). Малейшее отклонение показателя давления от нормы фиксируется датчиком давления и сообщается в ЭБУ, после чего водитель получает соответствующее уведомление на панели приборов. А вот как быть если ДДМ вышел из строя? Если датчик вовремя не обнаружит изменение давления в системе или при нормальном давлении сообщит о проблемах в ЭБУ, у вас возникнут трудности, а мотор начнет работать в «аварийном режиме». Во втором случае, то есть когда датчик давления масла «врет» из-за своей неисправности, бояться, в принципе, нечего, поскольку это намного лучше, когда датчик показывает «правду» и в системе смазке действительно возникли проблемы.

Сегодня вы узнаете, что такое датчик давления масла, как он работает, а также как проверить датчик давления масла в домашних условиях.

Датчик давления масла — разновидности

Существует два вида ДДМ: механический и электронный.

Механический датчик имеет сложное устройство и состоит из: корпуса, мембраны, ползунка, толкателя и нихромовой обмотки. Его принцип работы примерно следующий. В том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка. Моторное масло под давлением давит на мембрану, которая в свою очередь приводит в движение толкатель. Далее механизм изменения сопротивления получает измененный сигнал, после чего передает его на пластину с нихромовой обмоткой, который уже отображает информацию на панели приборов, перемещая стрелку по градуированной шкале.

Электронный датчик давления еще называют аварийным. У него более простое устройство, и он либо работает, либо нет. Такой датчик сигнализирует о проблемах с давлением в масляной системе только в критических ситуациях. В то время как механический ДДМ точно измеряет давление в системе и передает данные на градуированную шкалу, расположенную на приборной панели. Некоторые производители авто используют сразу два этих типа датчиков, что позволяет повысить контроль давления и удобство для водителей. Технически, датчик представляет собой мембрану и толкатель с контактами, которые расположены в корпусе. Электронный ДДМ питается от электросети и посылает данные в электронный блок управления.

Когда мотор не работает мембрана датчика выпрямлена, контакты замкнуты. Когда мотор запускается лампочка на приборной панели горит, поскольку давление масла недостаточное. После нескольких секунд работы мотора образуется правильное давление, оно воздействует на мембрану, которая в свою очередь передвигает толкатель, который размыкает контакты, в результате лампочка гаснет. Мотор останавливается, и лампочка давления загорается вновь, так как давление в системе падает и контакты замыкаются. Есть правда и другие причины, когда может загораться лампочка давления масла, во-первых, проблемы в масляной системе, и во-вторых неисправность самого датчика.

Как проверить датчик давления масла (электронный)

Для проверки электронного датчика давления необходимо иметь мультиметр и насос с манометром. Проверка предусматривает демонтаж ДДМ, мультиметр включаем в режим диагностики цепи «на обрыв». Сам электронный датчик давления масла подключаем насос и к мультиметру.

Подаем давление на датчик от насоса и наблюдаем за показаниями мультиметра. После того как мембрана датчика сдвинет толкатель, цепь разомкнется, в результате чего прибор должен отреагировать. Лучше поэкспериментировать, и проверить как ведет себя датчик при подаче разного давления.

Проверка датчика давления масла (механический)

Механический ДДМ проверяют по такому же принципу, как и электронный, с использованием манометра. Однако для получения и сравнения данных необходимо снимать стрелочный указатель. Производится подача давления, после чего данные сравниваются с эталонными (в технической документации к авто).

Рекомендую: Как проверить датчик давления масла видео

vopros-avto.ru

Неисправен датчик давления масла симптомы — Все о Лада Гранта

Давление в масляной системе – важный параметр. Наблюдая за ним, вы сможете своевременно заметить те или иные проблемы в работе мотора и устранить их, избежав серьезных поломок или даже необходимости замены всего механизма.

В этой статье мы расскажем, как проверить давление масла в двигателе.

Влияние давления на ДВС

Без смазочного материала работа мотора невозможна. Оно выполняет целый ряд функций:

• Защищает механизм и его детали.
• Предупреждает коррозию.
• Охлаждает элементы.
• Удаляет из зоны трения различные продукты сгорание топлива и износа, например сажу, нагар, металлическую стружку, появляющиеся в процессе работы двигателя.
• Применяется в качестве рабочей жидкости при регулировании фаз газораспределения, в гидрокомпенсаторах и гидронатяжителях.

Его правильное использование продлевает ресурс работы автомобиля на тысячи километров. Но масло должно двигаться, охлаждая и смазывая детали, а не просто быть налитым в поддон. При помощи соответствующего насоса под напором оно подается к поршням, на распределительный вал и к другим деталям, испытывающим высокую динамическую и тепловую нагрузку. И от давления, под которым жидкость идет по системе, зависит состояние и работа вашего автомобиля.

К печальным последствиям может привести как недостаточное, так избыточно высокое значение этой характеристики. Высокое давление ведет к:

• Увеличению расхода масла.
• Разрушению уплотнительных поверхностей.
• Сбоям в работе регулятора холостого хода.
• Поломки датчика расхода воздуха.
• Разрушению поршневых юбок.
• Нарушению нормальной работы двигателя и появлению характерных стуков в гидрокомпенсаторах и приводах клапанов.

Низкое значение параметра может говорить о масляном голодании мотора и привести к быстрому разрушению коленчатого вала и других деталей.

Эти проблемы могут возникнуть из-за неправильного подбора смазочной жидкости или ее низкого качества. Чтобы их избежать, используйте только качественные средства такие как продукция марки HESSOL, и при его покупке проконсультируйтесь у специалистов, которые помогут найти вариант максимально подходящий для применения именно в вашей машине.

Проверка давления

Самым простым и удобным способом такой диагностики является использование встроенного датчика. Эти приборы для проверки давления в двигателе бывают следующих видов:

Наиболее распространены аварийные устройства. Большинство производителей предпочитают устанавливать на приборную панель именно такой компактный вариант сигнализатора в виде всем известной «горящей масленки». Он функционирует в режиме «есть/нет» и показывает водителю, что давление масла в двигателе полностью пропало. Это устройство отслеживает критическое падение уровня смазки и позволяет избежать только самых серьезных последствий. Таких, как поломка в течении следующих нескольких часов или дней из-за недостатка смазочной жидкости.

Действие такого индикатора основано на мембранном механизме. После включения зажигания, но при неработающем двигателе и масляном насосе контакты прибора замкнуты, и «масленка» светится. После запуска мотора давление возрастает, из-за чего диафрагма выгибается и давит на толкатель. Который размыкает цепь и отключает индикацию. Если же давление снова падает, мембрана возвращается в свое исходное состояние, и контакты замыкаются, что приводит к появлению светового сигнала.

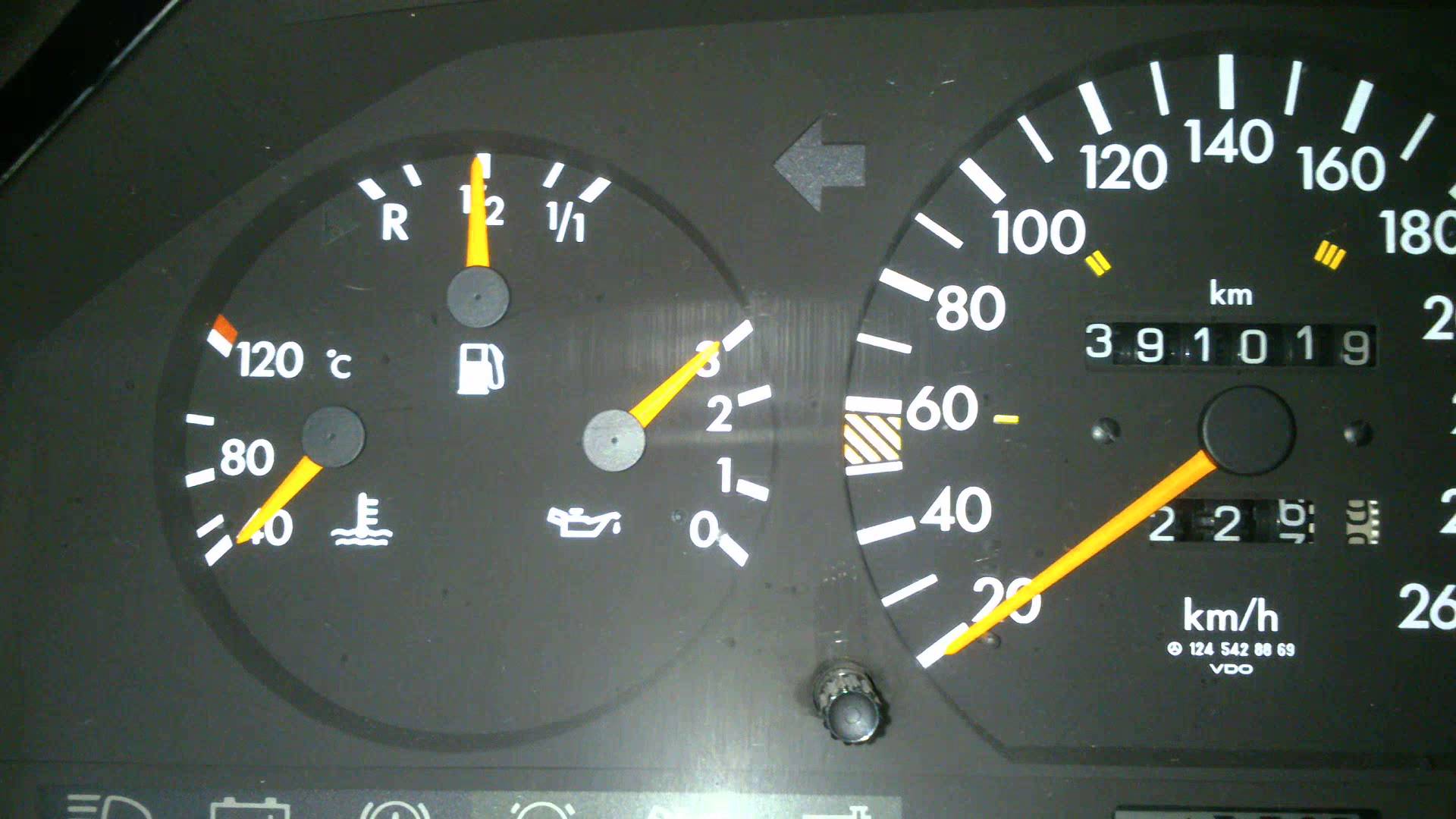

Дополнительные датчики контроля масла – более сложные устройства, показывающие на специальном циферблате точное значение характеристики. Они позволяют контролировать работу системы смазки, что дает возможность увеличить ресурс работы мотора.

Такие индикаторы бывают:

• Механическими. В основе такого прибора обычный механический манометр. Их еще можно встретить на старых машинах.
• Электрическими. В этом случае механическое усилие переводится в электросигнал, который анализируется бортовым компьютером автомобиля. Современные производители чаще используют этот вид сигнализаторов.

Работа дополнительных устройств контроля также основывается на мембранах. В этом случае диафрагма, деформирующаяся под действием давления масла, толкает ползунок. Он сдвигается по резистору с нихромовой обмоткой, благодаря чему меняется сопротивление цепи. В зависимости от этого изменения, стрелочный указатель на приборе демонстрирует в соответствующие значения параметра.

Некоторые производители ставят на приборной панели оба индикатора, что позволяет контролировать необходимые характеристики даже в случае поломки одного из них.

Причины сработки датчика

Показания этих устройств нельзя игнорировать. Работающий мотор при отсутствии давления в масляной системе может попросту заклинить. В лучшем случае это приведет к дорогостоящему ремонту. Но если такое произойдет во время движения, дело скорее всего кончится аварией и другими неприятными последствиями.

Включение сигнализатора может произойти по целому ряду причин:

• Низкий уровень смазочной жидкости в двигателе. Его достаточно легко проверить при помощи щупа. Такая проблема возникает при наличии утечек или из-за естественного снижения уровня, связанного с повышенным расходом автомасла на угар.
• Разжижение автожидкости. В этом случае падение давления возникает постепенно. Чаще всего это происходит из-за попадания топлива в смазочное средство.
• Неисправность устройства индикации. Как и любой другой механизм, такие приборы могут выйти из строя. Поэтому важно не только следить за давлением системе, но и уметь проверять работоспособность и исправность масляных датчиков.
• Использование дешевых фильтров. Обычно производители автомобиля рекомендуют конкретные модели, наиболее подходящие для машины. Дешевые решения могут не удерживать в себе смазку после выключения мотора. Если средство полностью стекает в поддон, есть возможность, что при запуске наступит «масляное голодание», что приводит к поломке дорогостоящих деталей или даже необходимости капитального ремонта.
• Забитые фильтры и магистрали. Такая проблема может возникать из-за попадания в систему мусора или при использовании некачественных моторных масел.
• Неисправность соответствующего насоса. Она возникает внезапно или становится следствием недосмотра во время ремонта.

Как видите, есть немало причин для срабатывания индикации. Многие из них серьезные. Например, «масляное голодание» из-за насоса или фильтров или некачественного масла ведет к увеличению износа деталей, поломке распределительного и коленчатого вала, поршней. В последней стадии нехватки смазки иногда возникает необходимость в замене всего двигателя. Но возможно неисправность практически незначительна – сломан только датчик. Поэтому важно уметь проверять его работоспособность.

Как проверить исправность работы датчика давления масла

В норме аварийная «масленка» загорается сразу после включения зажигания, и потухает практически сразу после того, как вы заведете машину. Когда значок ведет себя иначе, это повод проверить ваше авто на исправность:

• Если лампочка вообще не зажглась, у вас проблемы с датчиком.
• Если она не гаснет даже после запуска мотора, скорее всего перегрето масло. Но если после подачи газа, сигнализатор перестает светиться, значит все нормально и ничего делать не нужно.
• Если даже после подачи газа, значок показывает сработку, или – то же самое происходит во время движения, будьте осторожны. Это может говорить о том, что упал уровень смазочной жидкости. Или причиной сигнала может быть неисправность электропроводки или самого индикатора.

Вид поломки сигнализатора зависит от его типа – электронный или механический.

В первом случае обычно достаточно проверить состояние провода подведенного к датчику и качество их соединения. Частой проблемой, вызывающей нарушение в работе системы, является коррозия контактов устройства, из-за чего на него не подается напряжение. Если неисправна контрольная лампа, то индикация состояния также невозможна.

Поводом для сработки механического прибора может стать засор шланга или трубки, по которой подается смазочная жидкость.

Следует учитывать и возможность поломки самого механизма.

Если вы подозреваете поломку датчика, его можно заменить на аналогичный заведомо исправный прибор или на манометр. При запуске двигателя нужно посмотреть показания на шкале манометра. Если они не нулевые, значит дело в сигнализаторе, и серьёзного ремонта скорее всего не требуется.

Как проверить работоспособность аварийного датчика давления масла

Для этого вам понадобится насос с манометром и мультиметр. Данный процесс можно разбить на следующие этапы:

• Демонтируйте сигнализатор.
• Включите мультиметр в режим проверки электропроводки на обрыв и подключите его к устройству. Измерительный прибор должен показывать нулевое сопротивление.
• Ничего не отключая, подсоедините насос к устройству индикации и подайте минимальное давление. В этот момент мультиметр должен показывать, что цепь разомкнута.

На этом видео вы можете увидеть как проходит процесс проверки аварийного индикатора.

Как проверить исправность дополнительного датчика

Чтобы провести диагностику, возьмите небольшой резиновый шланг и насос с манометром:

• Для этой проверки вам также потребуется снять сигнализатор вместе с его стрелочным указателем.
• Подключите насос при помощи резинового шланга. Важно соблюдать герметичность соединения.
• Подавайте давление, контролируя его значение по манометру. Составьте таблицу показаний сигнализатора и манометра. Сравните ее с данными об идеальных значениях, соответствующими вашему автомобилю.

Если вы собираетесь устанавливать индикатор уже бывший в употреблении, перед монтажом его стоит проверить на герметичность при помощи мыльного раствора. Устройство нужно герметично подключить к насосу. Смочить завальцованные стыки на датчике и подать давление. Если в корпусе есть отверстия, то в их месте мыльный раствор будет пениться.

Нашей статье мы рассказали вам о важности поддержания давления в масляной системе и датчиках, позволяющих определить состояние этого параметра. Следуйте нашим советам, будьте внимательны к показаниям приборов, используйте надежные детали и комплектующие, применяйте качественные, правильно подобранные масла, и ваш автомобиль прослужит долго.

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе. Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность.

Контрольная лампочка масла может загореться по двум различных причинам: либо низкое давление масла, либо низкий уровень масла. А вот что конкретно означает загоревшаяся на приборной панели лампочка масла, поможет выяснить только инструкция по эксплуатации. Поможет нам тот факт, что, как правило, бюджетные автомобили не имеют индикатора низкого уровня масла, а только низкого давления масла.

Недостаточное давление масла

Если загорелась лампочка масленки – это означает недостаточное давление масла в двигателе. Как правило, она загорается лишь на несколько секунд и не представляет для мотора большую угрозу. Например, она может загораться при сильном крене машины в повороте или при холодном пуске зимой.

Если лампочка низкого давления масла загорается из-за низкого уровня масла, то уровень этот, как правило, уже критически низкий. Первым делом, когда загорится лампочка давления масла – проверьте наличие моторного масла. Если уровень масла ниже нормы – то это и является причиной загорание данной лампы. Данная проблема решается просто – нужно долить масло до нужного уровня. Если лампочка погасла – радуемся, и не забываем вовремя доливать масло, иначе это может обернуться серьезными проблемами.

Если лампочка давления масла горит, но с уровнем масла на щупе все в порядке, то еще одна причина, по которой индикатор мог загореться — это вышедший из строя масляный насос. Он не выполняет свою работу по достаточной циркуляции масла в системе смазки двигателя.

В любом случае, если лампочка давления масла или низкого уровня масла загорелась, машину нужно немедленно остановить, съехав на обочину или в более безопасное место, и заглушить. Почему нужно сразу остановиться? Потому что, если масло в моторе иссякло существенно, то последний может остановиться и сломаться с перспективой очень дорогостоящего ремонта. Не забывайте, что масло имеет очень важное значение для поддержания работоспособности двигателя. Без масла двигатель выйдет из строя очень быстро — порой за считанные минуты работы.

Также данная ситуация происходит, когда меняют масло в двигателе на новое. После первого запуска может загореться лампочка давления масла. Если масло хорошего качества, она должна погаснуть через 10-20 секунд. Если не гаснет – причина в бракованном или неработающем масляном фильтре. Его нужно заменить на новый качественный.

Неисправность датчика давления масла

Давление масла на холостом ходу (примерно при 800 – 900 об/мин) не должно быть менее 0,5 кгс/см2. Датчики для измерения аварийного давления масла бывают с различным диапазоном срабатывания: от 0,4 до 0,8 кгс/см2. Если на автомобиле установлен датчик с величиной срабатывания 0,7 кгс/см2, то даже при 0,6 кгс/см2 он будет включать контрольную лампу, сигнализирующую о как бы аварийном давлении масла в моторе.

Чтобы понять, виноват в загорании лампочки датчик давления масла или нет, нужно повысить обороты коленчатого вала до 1000 оборотов в минуту на холостом ходу. Если лампочка погаснет, то давление масла в двигателе в норме. Если нет, то необходимо обратиться к специалистам, которые измерят давление масла манометром, подсоединив его вместо датчика.

От ложных срабатываний датчика помогает прочистка. Нужно отвернуть его и тщательно прочистить все масляные каналы, ведь причина ложных срабатываний датчика может быть в засорениях.

Если уровень масла в норме и датчик исправен

Первым делом, нужно проверить масляный щуп и убедиться не стал ли больше уровень масла после последней проверки? Не пахнет ли от масляного щупа бензином? Возможно, в двигатель попадает бензин или тосол. Проверить наличие в масле бензина легко, нужно опустить щуп в воду и посмотреть останутся ли бензиновые разводы. Если да, то нужно обращаться в автосервис, возможно, предстоит ремонт двигателя.

Если неисправности в двигателе, чему послужило загорание лампочки давления масла – это легко заметить. Неисправности мотора сопровождаются потерей мощности, увеличением расходом топлива, из выхлопной трубы выходит черный или синий дым.

Если уровень масла в норме, то не стоит опасаться длительной индикации низкого давления масла, например при холодном пуске. Зимой, при низких температурах, это абсолютно нормальный эффект.

После ночной стоянки масло стекает из всех магистралей и густеет. Насосу нужно определенного время, чтобы заполнить магистрали и создать необходимое давление. Масло к коренным и шатунным шейкам поступает раньше, чем к датчику давления, поэтому износа деталей двигателя исключен. Если лампа давления масла не гаснет около 3 секунд – это не опасно.

Часть панели приборов занимают лампочки, которые указывают на основные неисправности автомобиля. Они взаимодействуют с датчиками, которые передают сигнал о проблемах, после чего загорается световая индикация. Во всех современных автомобилях установлен датчик давления масла, который передает на лампочку сигнал о недостаточном давлении масла в двигателе. Если загорелась лампочка давления масла – это повод забеспокоиться, но не стоит сразу направляться в сервисный центр. Автолюбитель может самостоятельно диагностировать неисправность, по причине которой загорается данная индикация.

Почему горит лампочка давления масла?

Перед тем как разбираться в причинах неисправностей, которые приводят к включению световой индикации на панели приборов, необходимо понять задачи датчика давления масла. Он служит, чтобы передавать информацию о неисправностях, связанных со смазкой трущихся деталей двигателей. Подобные неисправности считаются одними из самых опасных, поскольку они могут привести к заклиниванию деталей и поломке дорогостоящих элементов автомобиля.

Качественная работа трущихся элементов автомобиля зависит от трех параметров смазки:

• Количество подаваемого масла – к проблемам приводит как излишняя, так и недостаточная смазка деталей;
• Давление подачи масла;
• Качество масла.

Датчик давления масла служит для того, чтобы отслеживать давление подачи масла. Датчики настроены на разный диапазон срабатывания при холостом ходу – от 0,4 до 0,8 кгс/см 2 . Разработчики автомобилей выбирают для конкретной модели определенный датчик, основываясь на различных параметрах необходимого давления масла в двигателе. При этом усреднено считается, что давление масла не должно быть больше 0,5 кгс/см 2 при холостых оборотах, но на датчиках, которые срабатывают на более высоких или низких значениях, это число может меняться.

При этом если на холостых оборотах горит лампочка давления масла, а во время движения автомобиля она тухнет, не следует считать, что проблема в работе системы смазки деталей отсутствует. Необходимо определить: почему горит лампочка давления масла, и о какой неисправности сообщает датчик.

Основные причины, по которым горит лампочка давления масла

Лампочка давления масла загорается не только когда с двигателем возникают проблемы, и в этом ее главный минус, как и любого другого индикатора от датчика. Можно перебрать всю систему смазки мотора, но в итоге лампочка так и не погаснет, и окажется, что проблема скрывалась в отсутствующем сигнале с датчика из-за поврежденной проводки. Ниже мы приведем основные причины, из-за которых может загораться лампочка давления масла в салоне автомобиля, но следует помнить, что это не единственные неполадки, вызывающие индикацию.

Низкокачественный или неисправный масляный фильтр

Приобретая масляные фильтры для автомобиля, обращайте внимание на бренд. Не следует покупать самые дешевые модели от неизвестных компаний. Обратите внимание на модели масляных фильтров, которые рекомендуются производителем автомобиля. Основная проблема низкокачественных масляных фильтров – невозможность удерживать в себе масло после остановки двигателя. Если масло полностью стекает в картер, велик риск, что при старте мотора у него наступит «масляное голодание», которое может привести к выходу из строя дорогостоящих деталей. Если масляный фильтр не способен удерживать масло после остановки двигателя – его необходимо менять срочно, и на это может указывать лампочка индикации давления масла на холостых оборотах.

Понижение уровня масла

Любой автолюбитель знает, что важно следить за уровнем масла в автомобиле. Без масла эксплуатация двигателя приведет к его мгновенному выходу из строя из-за большого количества трущихся частей. Если загорелась лампочка давления масла, следует проверить его уровень и внимательно посмотреть – нет ли масляных подтеков на корпусе двигателя, а также на месте стоянки автомобиля.

Стоит отметить, что если после полной замены масла в двигателе у вас загорелась лампочка давления масла, необходимо позволить поработать автомобилю секунд 20-30 на холостых оборотах. Если лампочка не погасла, попробуйте подержать обороты чуть повыше – около 2-3 тысяч, чтобы масло хорошо «прогналось» по двигателю, и датчик давления мог «посмотреть» на его работу.

Проблемы с датчиком давления масла

Неверная активация лампочки давления масла может быть связана с неисправностью самого датчика, который подает на нее информацию о стабильности работы системы. Проверить верное давление масла при неисправности датчика довольно просто – для этого используется манометр. Он устанавливается на место датчика и замеряет давление масла. Поскольку столь специализированный инструмент имеется не у каждого, есть более бытовой способ.

Если вы уверены, что с маслом все в порядке, и горит давление масла из-за проблем с датчиком, поднимите обороты чуть выше на холостом ходу – до 1-1,5 тысяч вращений в минуту. Погаснет лампочка – значит с давлением масла все нормально и требуется менять или чистить сам датчик. Почистить датчик давления масла несложно – достаточно его снять с автомобиля и удалить всю грязь из масляных каналов.

Неисправность масляного насоса

Сложная для самостоятельного устранения проблема – это неисправность масляного насоса. Если он не способен выдавать требуемое давление масла для смазки движущихся частей автомобиля, то датчик это определит и просигнализирует водителю лампочкой на панели приборов. Чтобы вытащить масляный насос требуется снимать масляный поддон.

Ни один автомобильный двигатель не способен работать без должной смазки, и об этом стоит помнить. Если вы не хотите «попасть» на дорогостоящий ремонт, внимательно относитесь ко всем сигнальным данным о неисправностях, выводимых на панель приборов. Даже если горит лампа давления масла при зажигании или только на поворотах – лучше заранее понять, с чем это связано, и устранить проблему.

o-ladagranta.ru
