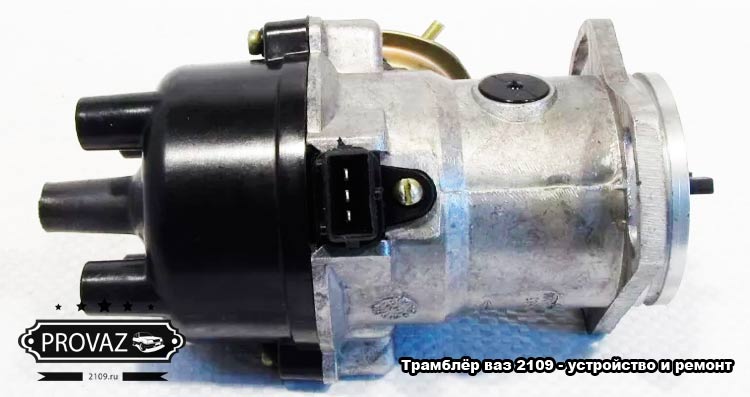

Характеристика трамблера на ВАЗ 2109, самостоятельный ремонт детали

Правильная работа распределителя зажигания во многом влияет на функциональность двигателя в целом. В случае поломки узла завести мотор будет невозможно, поэтому каждый автовладелец должен знать все об этом устройстве. Какие функции на автомобиле ВАЗ 2109 выполняет трамблер и как произвести его замену — узнайте из этой статьи.

Устройство и назначение

Итак, какое устройство и какие функции выполняет распределитель зажигания, какое его расположение и какой порядок проводов на трамблере ВАЗ 2109?  Трамблер ВАЗ 2109 представляет собой одну из составных частей систем зажигания. Его предназначение заключается в регулировке и подаче электрического импульса на коммутатор самой катушки. Также он распределяет искру на свечи зажигания, учитывая при этом определенную последовательность.

В отечественных «девятках» могут использоваться два типа систем зажигания ВАЗ — контактная и бесконтактная. Соответственно, могут использоваться и два типа распределителей. Друг от друга эти устройства могут отличаться только конструкцией, но не функциями. В частности, речь идет о наличии контактов и датчиков. В контактной системе используется непосредственно прерыватель, а в бесконтактном варианте — специальный датчик. Что касается основных технических характеристик, то в целом они идентичны.

Устройство распределителя для «девятки»

Если говорить об устройстве, то на ВАЗ 2109 используется специальный распределительный элемент, оборудованный датчиком Холла. Сам по себе этот узел рассчитан на четыре искры, он также имеет встроенные центробежный и вакуумный контроллеры опережения.

В соответствии со схемой, приведенной ниже, основные составляющие конструкции таковы:

1. Уплотнительное кольцо. Благодаря ему обеспечивается герметичность конструкции в целом.
2. Муфта устройства.
3. Шайбы, предназначенные для регулировки.
4. Валик с установленным на нем центробежным устройством.
5. Опорная пластина.
6. Диск, так называемый экран, предназначенный для защиты конструкции от пыли.
7. Бегунок. На практике бегунок трамблера является достаточно надежным элементом, но он также может выходить из строя.
8. Непосредственно датчик Холла.
9. Стопорная шайба.
10. Упорная шайба.
11. Сам корпус, внутри которого располагается конструкция.
12. Вакуумный корректор.

Схема подключения устройства

Типичные неисправности

Для начала рассмотрим симптомы, которые свидетельствуют о неисправности трамблера:

• транспортное средство без причин начинает дергаться во время езды;
• мотор перестал нормально заводиться;
• при нажатии на педаль газа и увеличении скорости начинается детонация — стук так называемых пальчиков;
• динамика машины значительно ухудшилась — для набора скорости требуется значительно больше времени;
• увеличивается расход бензина.

Ремонт трамблера ВАЗ осуществляется в случае таких поломок:

• сгорел бегунок устройства;
• причиной является крышка трамблера, на которой перегорели контакты;
• сломался датчик Холла либо разболтался его подшипниковый элемент, при этом подшипник могло заклинить;
• на крышке могли появиться трещины или другие механические повреждения;
• отсутствует контакт разъема датчика Холла;
• попадание моторной жидкости на устройство, в этом случае необходимо заменить сальник трамблера.

Ремонт трамблера своими руками

Перед тем, как отремонтировать неисправный распределитель, вам потребуется ремкомплект трамблера ВАЗ. Найти его можно в любом автомагазине. Процедура демонтажа и монтажа описана ниже (автор видео — Дмитрий Слесаренко).

Снятие и установка

Если трамблер вышел из строя, его можно либо отремонтировать, либо заменить на новый. Здесь уже все зависит от конкретной поломки.

Последовательность действий по снятию и установке такова:

1. Сначала нужно обесточить электроцепь авто, для этого отключите аккумулятор.
2. После этого от распределительного узла нужно отключить провода. Сделав это, также отсоедините вакуумный патрубок, который идет на корректор.
3. Затем нужно найти держатель тросика, который идет к приводу дросселя. Этот тросик необходимо извлечь.
4. Произведите демонтаж кронштейна, который фиксирует провода, вместе с ними и шпильками. Для этого нужно будет выкрутить гайку. Будьте осторожны — под гайкой расположена шайба, ее нельзя потерять.
5. Сделав это, нужно установить метки на корпусе распределительного узла и приводе вспомогательных элементов. В том случае, если вы не поставите метки, то после дальнейшего монтажа механизма на место вам придется заново выставлять и регулировать зажигание.
6. На корпусе распределителя вы сможете увидеть разъем, к которому подключается жгут с высоковольтными проводами. Вам необходимо отжать крепление, для этого используется отвертка, и извлечь провода.  Затем извлеките резиновую заглушку, которая находится в самом корпусе картера сцепления.
7. Прокрутите своими руками коленвал до того момента, пока поршень 1 цилиндра не достигнет ВМТ. Метка на маховике в отверстии должна совпадать со средней риской, расположенной на шкале корпуса.
8. После этого можно открутить гайки, который фиксируют распределитель и произвести его демонтаж.
9. Что касается дальнейшей установки, то она осуществляется в обратном порядке. При монтаже устройства на место необходимо удостовериться в том, чтобы вали распределителя был развернут так, чтобы наружный контакт бегунка располагался против клеммы, которая соответствует 1 цилиндру ДВС. Сама клемма находится на крышке.
10. При установке совместите риски, о чем мы сообщали выше. Если у вас возникли сложности с установкой зажигания, воспользуйтесь этой статьей.

Извините, в настоящее время нет доступных опросов.

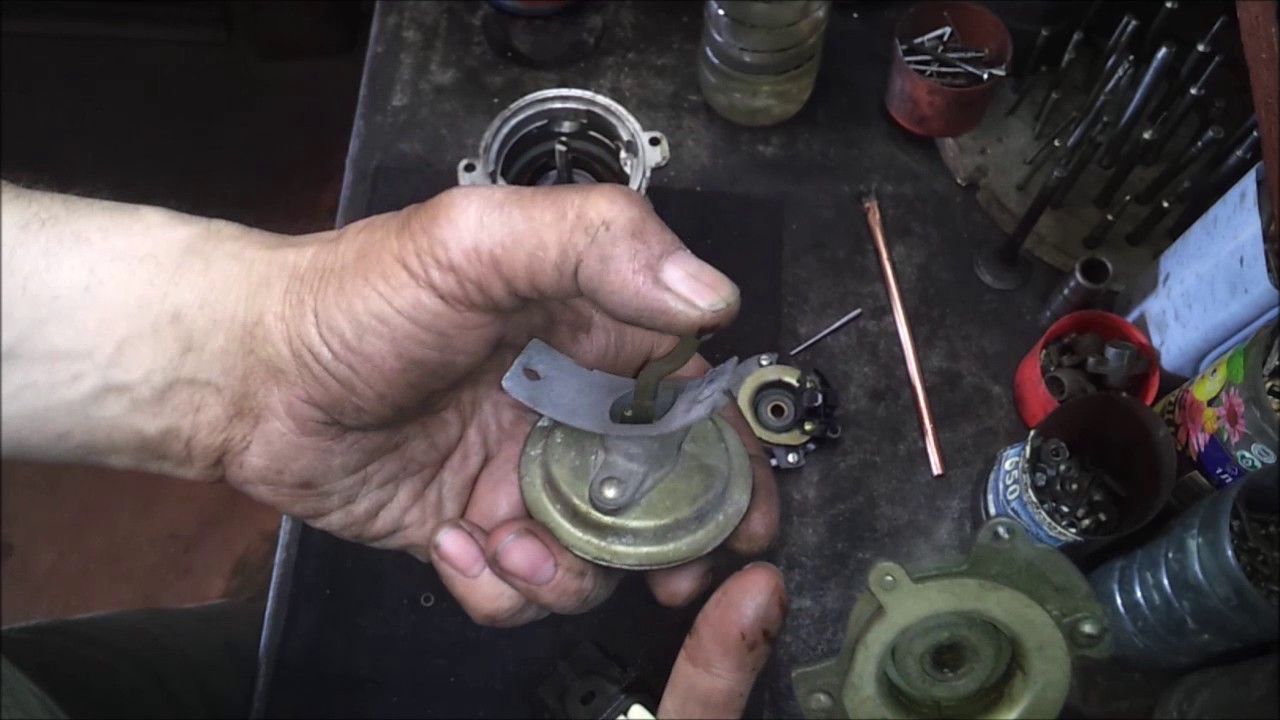

Видео «Переборка трамблера в домашних условиях»

Как своими руками перебрать и отремонтировать распределитель зажигания, вы сможете узнать из видео ниже (автор ролика — канал Tver Garage).

Понравилась статья? Поделиться с друзьями:

ВАЗ 2109: Масло в трамблёре (видео) — Самостоятельный ремонт авто

Содержание:

Деталь, именуемая «трамблёр», выполняет функцию распределения зажигания и оказывает непосредственное влияние на стабильность функционирования автомобильного мотора.
Главная задача, которую призвано решать данное изделие, это регулирование искрообразования в зависимости от нагрузки, количества оборотов и иных параметров работы двигателя, и последующая правильная раздача образующейся искры по всем цилиндрам.

Трамблёр — его конструкция и назначение

Указанное изделие это элемент системы зажигания, решающий комплекс задач:

• Регулировку уровня сигнала (электрического), его контроль, а также последующая передача на катушечный коммутатор;
• Распределение в требуемой последовательности образующейся искры на свечи зажигания, которая задаётся тактами зажигания;

Сегодня в конструкциях автомобилей применяются 2 типа систем зажигания: контактные и бесконтактные. Существуют иные технические решения, но они применяются на моделях, число которых пренебрежимо мало.

Устанавливаемые в них распределители отличаются по
конструкции весьма незначительно и практически идентичны по базовым характеристикам. Поэтому поняв, что масло течёт из-под трамблёра ВАЗ 2109, выполнять работы по устранению выявленной неисправности можно одними и теми же методами.

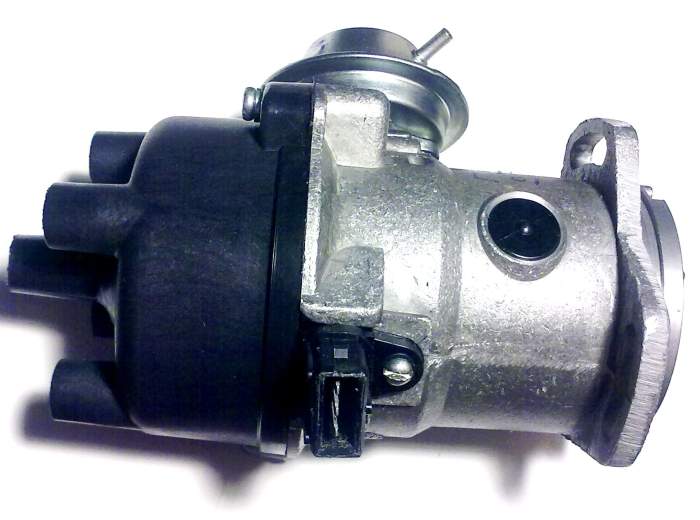

Трамблёр для ВАЗ 2109

Штатное изделие для машины указанной марки имеет встроенный четырёхискровой датчик Холла, укомплектованный встроенными регуляторами, регулирующими систему опережения зажигания. Последние могут быть вакуумными, либо центробежными.

Основными элементами карбюратора можно назвать следующие его детали:

• Муфта
• Валик с установленным центробежным регулятором
• Кольцо уплотнительное
• Пластинка опорная
• Регулировочные шайбы
• Пылезащитный экран
• Датчик Холла
• Вакуум-корректор
• Бегунок (прерыватель-распределитель)
• Шайбы упорная и стопорная
• Корпус трамблёра

Внешние проявления неисправности

Понять, что следует проверить техническое состояние трамблёра, можно по следующим фактам:

• В движении машина дёргается
• Двигатель невозможно завести
• При увеличении скорости движения слышен характерный стук поршневых пальцев
• Медленный разгон автомобиля
• Существенно увеличившийся расход топлива

Одной из вероятных причин возникновения неисправности является масло в трамблере ваз 2109, попавшее в его распределитель.

Причины, по которым масло может попасть в трамблёр

В автомобиле ВАЗ 2109 масло из-под трамблёра может попасть внутрь данного изделия сквозь имеющийся на хвостовике сальник. Внешне это будет выглядеть примерно так. При разборе трамблёра явно видна ржавчина на бегунке, установленный там уголёк часто полностью стирается, а под экраном всё в масле.

Причиной, приведшей к тому, что появилось масло в трамблёре ВАЗ 2109, является засорение мелкого отверстия, имеющегося в основании карбюратора, которое относится конструктивно к системе вентиляции имеющегося у двигателя картера.

На холостых оборотах двигателя в картере возникает избыточное давление, которое через сальник продавливает масло внутрь трамблёра.
Для того, чтобы неисправность не повторялась, следует прочистить отверстие, упомянутое выше. Но операция достаточно сложна в техническом плане. Поэтому её следует выполнять в СТО.

Ещё одной причиной, приводящей к появлению на ВАЗ 2109 масла в трамблёре, служит сильная изношенность сальника.

Для выявления и устранения данной неисправности трамблёр, как минимум, требуется снять, а после выполнения необходимого объёма работ, установить на место.

Последовательность выполнения работ своими руками

Перед началом работ помните, что маслом в трамблёре ВАЗ 2109 испачканы все находящиеся внутри детали. После демонтажа из следует промыть и просушить.

1. Демонтаж трамблёра начинается со снятия минусового провода, который подключен к клемме АКБ.

2. Затем отключаем от него провода высоковольтные, потом вакуумный шланг, которым трамблёр соединён с вакуум корректором.

3. Следующим этапом работ станет выемка троса из держателя. Он используется для привода заслонок.

4. Убираем кронштейн, являющийся фиксатором для проводов. В комплекте со всеми шпильками и теми проводами, которые были здесь закреплены.

5. Откручиваем крепёжную гайку, контролируя, при этом, чтобы установленная под ней шайба не потерялась.

Указанная работа выполняется в несколько этапов:
На привод устройств вспомогательных, с одной стороны, и корпус трамблёра, с другой, наносятся специальные метки. Это необходимо сделать для того, чтобы выполняя сборку изделия, вы могли сохранить стартовый момент зажигания без проведения новой регулировки.

6. Отвёрткой отжимаем фиксатор на распределителе и вынимаем жгут проводов зажигания.

7. Вынимаем заглушку из резины из корпуса картера автомобильного сцепления.

8. Вращая коленвал, добиваемся выставление поршня в 1-ом цилиндре в ВМТ.

9. Риска, нанесённая на маховик, просматриваемая в отверстии, должна совпасть с делением, нанесённым на середину шкалы корпуса.

10. Снимаем трамблёр, предварительно отвернув удерживающие его гайки.

11. Монтаж осуществляется в обратной последовательности.

12. При установке бегунка необходимо проконтролировать, положение валика. Последний должен размещаться так, чтобы его внешний контакт располагался напротив клеммы, которая соответствует 1-ому цилиндру.

13. Клемма находится на крышке.

14. Обязательно совместите метки, о которых говорилось выше.

Ниже вы можете просмотреть видео о том, кaк снять и установить трамблёр на ВАЗ 2108-09.

Регулировка зажигания

В тех случаях, когда при обратной сборке вы забыли о метках или провернули вал, в результате чего поршень ушёл из ВМТ, то придётся достаточно много времени потратить на повторное выставление зажигания.

Перед тем, как приступить к работам, необходимо:

Полезный совет

ВАЖНО! Число оборотов мотора автомобиля должно лежать в диапазоне 820 – 900 об/мин

• На холостом ходу провести установку угла опережения зажигания и его проверку.
• Величина выставляемого угла 0 – 1 градус, считая от ВМТ. Последствиями неправильной установки зажигания станет перегрев двигателя и существенное снижение его мощности, а также возникновение детонации. Последняя приводит к ускоренному разрушению колец на цилиндрах и увеличению расхода топлива
• Проводится регулировка, упомянутая выше, по шкале, размещающейся в специальном люке, предусмотренном в корпусе сцепления (резиновая заглушка должна быть снята). И по метке, нанесённой на маховик в заводских условиях

Далее осуществляется собственно процедура регулировки. Но это уже тема отдельной статьи, которую вы можете прочесть на нашем сайте. Здесь же выложено видео, являющееся пошаговой инструкцией по устранению указанной неисправности и соответствующие фото.

В том случае, если вы планируете устранить неисправность на СТО, цена выполнения работы должна уточняться дополнительно.

Замена распределителя зажигания (трамблера) ВАЗ 2108, 2109, 21099

Трамблер — устройство, которое находится рядом с АКБ, на конце крышки головки блока цилиндров. Выполняет в системе зажигания целый ряд важнейших функций:

• является инициатором искрообразования, что происходит благодаря размыканию контактов.
• направляет на свечу сформированное напряжение.
• если необходимо, позволяет менять момент искрообразования.
• обладает способностью накапливать в бобине энергию.

Неудивительно, что в случае неисправности трамблера ВАЗ 2108 нормальное функционирование двигателя просто нереально. Определить его поломку можно по данным признакам:

• автомобиль “дергается” или, вообще, не способен завестись;
• заметно значительное снижение мощности мотора;
• увеличен топливный расход.

Пошаговый алгоритм замены трамблера ВАЗ 2108, 21099, 2109

Если Вы диагностировали неисправность распределителя зажигания, то нужно его демонтировать. Вам понадобятся данные инструменты:

• ключ «на 10» накидной или рожковый;
• торцевая головка и рукоятка трещоточная;
• отвертка крестовая.

Вооружившись необходимыми инструментами, можете приступать к снятию:

1. Начните с отсоединения провода от «минусовой » клеммы АКБ.

2. От самого трамблера открепите провода высоковольтные, а далее от его вакуумного корректора отсоедините вакуумный шланг.

3. Из держателя достаньте трос привода дроссельных заслонок.

4. Открутите гайку крепежа кронштейна фиксатора проводов (под гайкой есть специальная шайба), снимите его со шпильки.

5. Открепите  разъем жгута проводов от трамблера, воздействуя тоненькой отверткой или же шилом на его пружинный фиксатор.

6. Достаньте из люка картера сцепления  заглушку, а потом поставьте поршень 1-го цилиндра в положение «верхняя мертвая точка», поворачивая длинной отверткой за зубчатый венец маховика коленвал мотора.

7. Открутите гайки крепежа трамблера и демонтируйте его.

8. Монтируйте распределитель зажигания на машины ВАЗ 2108, 21099, 2109, действуя в обратной последовательности. При этом отвинтите два крепежных винта и демонтируйте крышку трамблера.

9. Проверните валик распределителя зажигания до того момента, как наружный контакт бегунка окажется точно напротив клеммы первого цилиндра в трамблерной крышке.

10. Теперь можете монтировать трамблер в корпус привода вспомогательных агрегатов. Проверьте и, если надо, выставьте начальный момент зажигания

На этом процесс замены трамблера ВАЗ 2108 можно считать законченным.

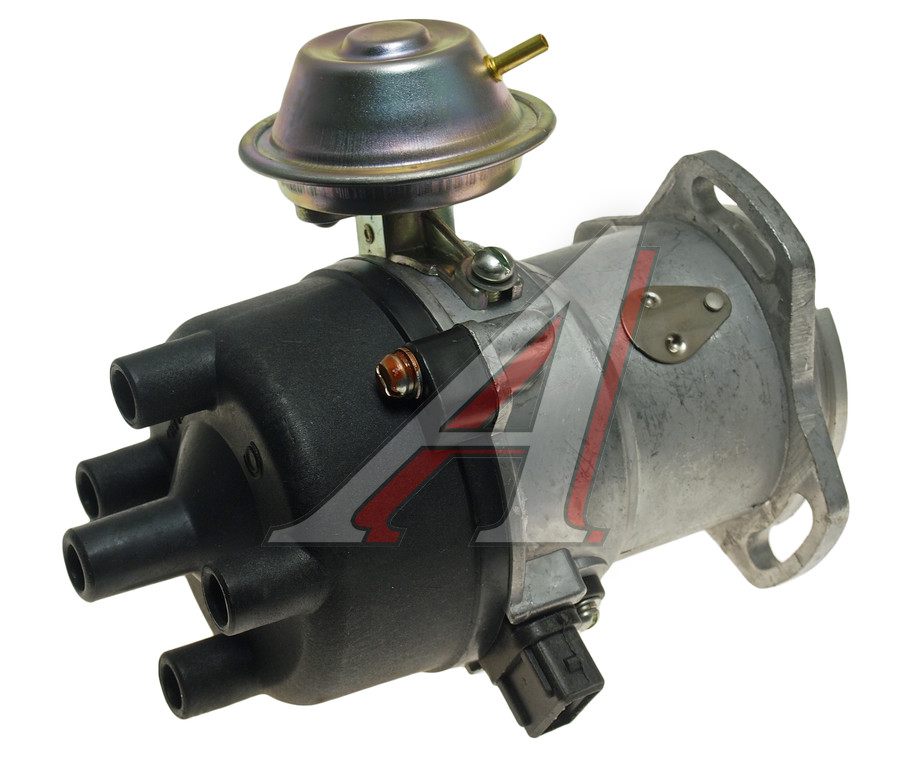

Трамблер Ваз 2109

В данной статье мы расскажем про устройство, основные неисправности и ремонт трамблера (распределителя зажигания) для автомобиля Ваз 2109, рассмотрим поэтапную замену сальника трамблера и устройство в целом.

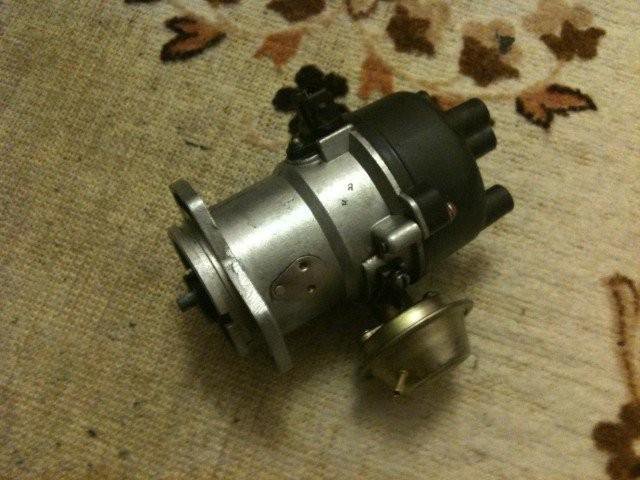

Трамблёр Ваз 2109 устройство

1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Основная причина выхода из строя трамблера Ваз является износ сальника и в редких случаях валика с центробежным регулятором, для устранения течи масла в датчик Холла рекомендуем произвести замену сальника трамблера Ваз 2109.

Замена сальника трамблера Ваз 2109

Для замены сальника распределителя зажигания требуется снять трамблер (для снятия трамблера необходимо отвернуть два винта крышки трамблера, снять крышку распределителя, отсоедините шланг от вакуум-корректора, установить поршень первого цилиндра в ВМТ, отвернуть три гайки крепления распределителя, после чего его аккуратно снять). Далее разбираем трамблер:

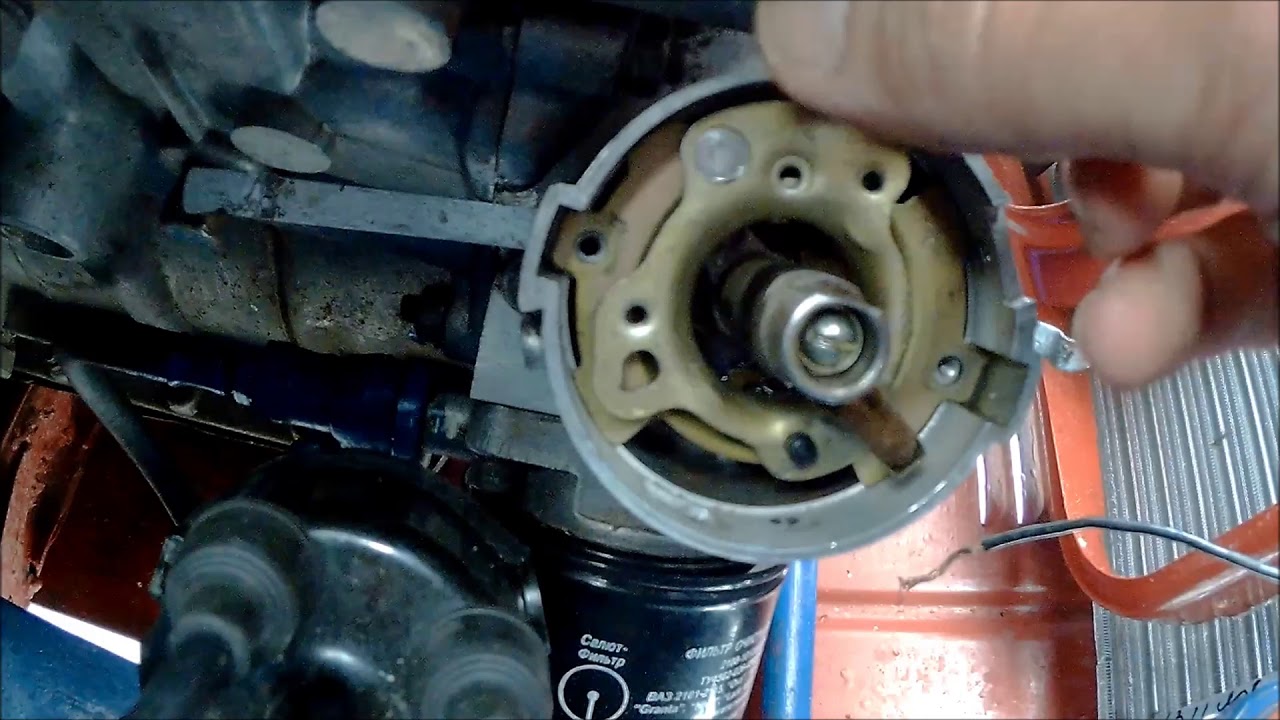

Разборка: Распределитель зажигания Ваз 2109

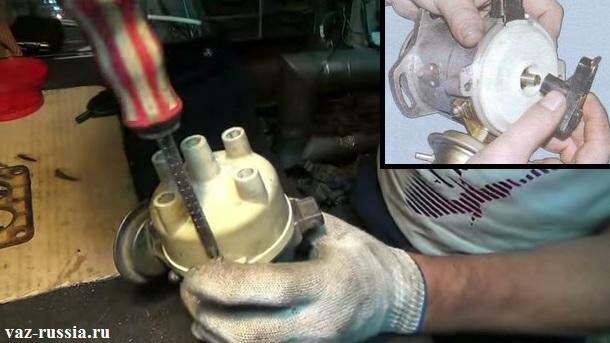

1. Снимите бегунок, потянув его вверх.
2. Снимите пылезащитный экран.
3. Отверните винт крепления клеммы проводов низкого напряжения.
4. Выньте клемму из корпуса распределителя.
5. Разожмите лапки держателя отверткой и выньте провод из держателя.
6. Отверните два винта крепления опорной пластины датчика Холла.
7. Снимите стопорное кольцо с штифта опорной пластины.

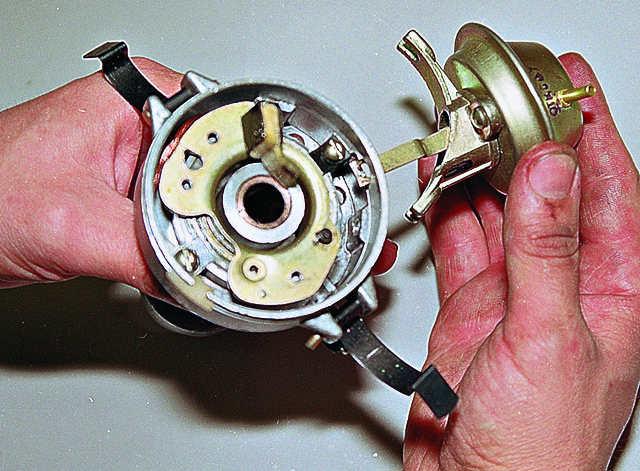

8. Отверните два винта крепления вакуум-корректора.
9. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.
10. Снимите вакуум-корректор.
11. С помощью отвертки приподнимите опорную пластину и снимите ее.
12. Снимите стопорное кольцо с валика распределителя.
13. Снимите упорную шайбу с валика распределителя.
14. Снимите пружинное кольцо, удерживающее штифт крепления муфты.
15. Подденьте уплотнительное кольцо отверткой и снимите его.

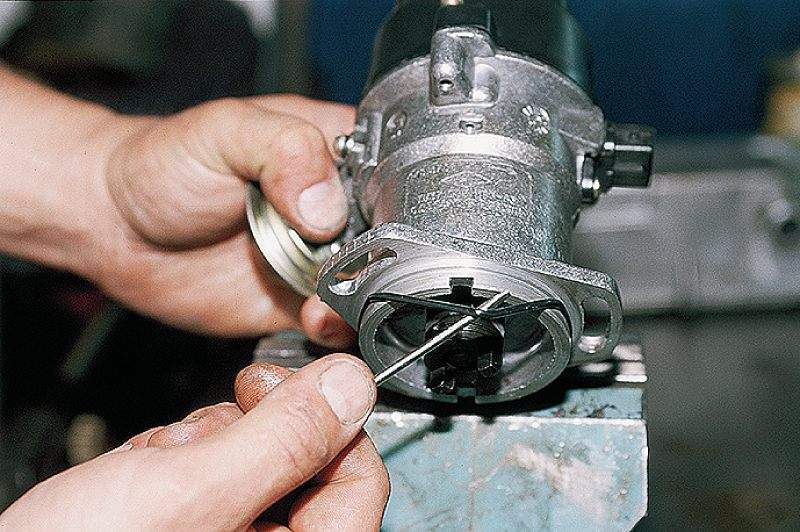

16. Выбейте штифт крепления муфты с помощью подходящего бородка.
17. Снимите муфту привода распределителя и регулировочные шайбы.
18. Выньте валик с центробежным регулятором.
19. С помощью отвертки снимите две пружины грузиков со стоек.
20. Снимите ведомую пластину центробежного регулятора с экрана.
21. Снимите стопорные кольца крепления грузиков.
22. Снимите оба грузика с осей.
23. Отверните два винта крепления и снимите датчик Холла с опорной пластины.
24. Выньте уголек с пружиной из крышки, если его надо заменить.

Примечание
На некоторых трамблерах датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла Ваз 2109 меняется в сборе с опорной пластиной.

Кстати, затрагивая датчик многим будет интересно узнать, как проверить датчик Холла Ваз 2109?  При включенном стартере, если на снятой свече зажигания с подключенным проводом зажигания хоть одна искра проскакивает, то датчик Холла требует замены, это самый простой народный способ проверки, можно проверить тестером, но это уже другая история и о ней я расскажу в другой статье.

Сборка и установка трамблера Ваз 2109 производится в той же последовательности что и разборка. Так же при замене сальника трамблера рекомендуем заменить прокладку под №1 на рисунке, проверить состояние кулачков и бегунка, при необходимости почистить контакты образиной шкуркой или надфилем. Далее произвести установку зажигания.

Машина дергается при движении ваз 2107 карбюратор

Какие признаки указывают на неисправность трамблера автомобилей Ваз

1. Двигатель не запускается:-нет зазора или слишком большой зазор между контактами прерывателя; -обгоревшие и грязные контакты; -вышел из строя конденсатор; -перегорело помехоподавительное сопротивление «бегунка»; -«пробита» крышка трамблера; -оборван провод низкого напряжения или окислены его клеммы; -сгорел датчик Холла (бесконтакное зажигание).
2. Двигатель «трясет» на холостом ходу:-зазор между контактами не в норме;

-слишком «раннее» зажигание. 3. Двигатель «дергается» на высоких оборотах:-слишком большой зазор между контактами прерывателя; -ослабла пружина подвижного контакта прерывателя; -ослабли пружины центробежного регулятора. 4. «Дерганье», перебои на всех режимах двигателя:-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах; -грязные, замасленные, обгоревшие контакты прерывателя; -изношен или сломан уголек подвижного контакта в крышке трамблера; -трещины и прогары «бегунка» и крышки трамблера; -конденсатор «полупробит», просится на замену; -втулки изношены и валик трамблера «люфтит»; -неисправен коммутатор бесконтактной системы зажигания.

5. Машина медленно разгоняется, много расходует топлива:-неправильно установлен угол опережения зажигания.

Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!

Какой из трамблеров подойдет на Ваз-2107

На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что: – шток привода короче на 7 мм; – нет вакуумного регулятора опережения зажигания; – настройки грузиков и пружин центробежного регулятора другие. Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).

Прочитайте, может пригодится: Неисправность радиатора охлаждения

Дергается двигатель, причины

Двигатель может дергаться на холостом ходу или при движении автомобиля. Причины этой неисправности связаны с карбюратором, топливной системой, системой зажигания или самим двигателем (клапана, поршневая и пр.).
Попробуем устранить неисправность на примере карбюраторного двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

Причины неисправности: двигатель дергается на холостом ходу

Признаки неисправности: двигатель «подтраивает» — работает неровно на ХХ. В глушителе слышны хлопки, повторяющиеся с определенной периодичностью.

— Неисправна система зажигания

В первую очередь следует проверить свечи зажигания. Так как возможно вышла из строя одна из них («пробит» изолятор, загрязнены или обгорели электроды), из за чего и происходят пропуски воспламенения топливной смеси (см. фото выше).

Аналогичный эффект будет при неисправности какого-либо высоковольтного провода, окисления или разрушения контактов в/вольтных проводов или контактов в крышке трамблера, «пробитой крышке трамблера».

Крышка трамблера 2108

Так же двигатель дергается если угол (момент) зажигания установлен неправильно или вышел из строя помехоподавительный резистор в крышке. Проверяем состояние элементов системы зажигания: «Проверка системы зажигания».

— Неисправен карбюратор

Нарушена подача топлива через систему холостого хода карбюратор в двигатель автомобиля (либо слишком бедная, либо слишком богатая).

Засорена система холостого хода карбюратора (жиклеры, каналы). Прочищаем систему холостого хода: «Прочистка системы холостого хода».

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Возможно неисправен или неправильно установлен электромагнитный клапан (ЭМК). Проверяем: «Особенности установки ЭМК».

«Переливает» карбюратор по причине не герметичности игольчатого запорного клапана, повышенного уровня в поплавковой камере, засорения воздушного жиклера СХХ. Топливная смесь в этом случае переобогащена, заливает свечи, нарушается процесс горения в камерах сгорания, двигатель дергается так как цилиндры то работают, то нет. Подробнее: «Переливает карбюратор, причины».

Или имеется «подсос» постороннего воздуха в карбюратор, что обедняет топливную смесь. См. «Подсос воздуха в карбюратор».

— Неисправен двигатель автомобиля

Например, не отрегулированы или прогорели клапана. Или компрессия в цилиндрах не одинаковая (разброс по цилиндрам более чем на 1,5 единицы).

Причины неисправности двигатель дергается при движении автомобиля

— Засорена система питания двигателя

Нарушение подачи топлива из бензобака в карбюратор и далее в двигатель из-за сильного засорения топливной системы (топливозаборника в баке, фильтров). Проверяем и прочищаем бензобак и (или) топливную систему. Особое внимание на прочистку заборника топлива в бензобаке.

Дергается двигатель из-за засорения фильтра на топливозаборнике

— «Пробиты» элементы системы зажигания

Нарушение в работе системы зажигания. Возможно проблема в утечке тока на «массу» из-за пробитой крышки трамблера, бегунка, крышки катушки зажигания и пр.

— Неисправен центробежный регулятор опережения зажигания

Заедают грузики, поломаны или ослабли их пружины. Подробнее: «Проверка центробежного регулятора опережения зажигания».

Примечания и дополнения

— К иным причинам того, что двигатель автомобиля дергается на холостом ходу или в движении можно отнести разрушение его опор (подушек).

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Прочитайте, может пригодится: Заменяем рапредвал и устанавливаем метки ГРМ на Ваз 2107 своими руками

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает. Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Машина дергается при движении ваз 2107 карбюратор

Модератор: рустем

• Перейти на страницу:

Нестабильная работа двигателя, провалы и дергается

Непрочитанное сообщение -sin- » Чт авг 13, 2009 19:59:53

Непрочитанное сообщение NikVE » Пт авг 14, 2009 7:46:36

Непрочитанное сообщение Mr_Ice » Пт авг 14, 2009 19:06:07

что то прямо удивительное.

По поводу провалов проверить игольчатый клапан и отсутствие заедания поплавка. Дальше проверить пусковое устройство и целостность его диафрагмы.

про провалы при разгоне проверить ускорительный насос и соответственно его дафрагму.

ну и конечно какой хоть карб то? они разные бывают.

Скорее всего сильно обеднили смесь

По поводу троения смотреть зажигание и свечи

Непрочитанное сообщение ВинтореZ » Ср сен 23, 2009 20:14:14

Короче поехал я как-то в раскрученую к карбюраторщику, на которго пол города молилось, накрутил мне такого!

Добавлено спустя 4 минуты 36 секунд:

И пусковое надо смотреть, и компрессию бы желательно померять, Ускорительный смотри

провал на малых оборотах!

Непрочитанное сообщение Болотник » Пт янв 08, 2010 16:47:16

Непрочитанное сообщение ВинтореZ » Пт янв 08, 2010 17:00:55

Непрочитанное сообщение Болотник » Пт янв 08, 2010 17:16:01

Непрочитанное сообщение 34rus » Пт янв 08, 2010 18:11:45

Непрочитанное сообщение Болотник » Пт янв 08, 2010 18:14:29

до 1500,где-то 980-1100 оборотов! я нажимаю на газ- провал и нормально набирает обороты!

уровень чего? я же новенький я плохо понимаю ещё!

Непрочитанное сообщение 34rus » Пт янв 08, 2010 18:18:16

Непрочитанное сообщение Болотник » Пт янв 08, 2010 18:21:16

да,в карбюраторе всё нормально! делал с отцом,он помогал!

вообще что значит этот провал?типа я нажимаю газ и воздуха ему не хватает или чего?слышал раньше о провалах,но вот у меня впервые!

Непрочитанное сообщение 34rus » Пт янв 08, 2010 18:31:47

Непрочитанное сообщение Болотник » Вс янв 10, 2010 11:45:05

Непрочитанное сообщение Жека » Вс янв 10, 2010 13:26:50

Непрочитанное сообщение Болотник » Вс янв 10, 2010 13:29:44

Непрочитанное сообщение Жека » Вс янв 10, 2010 13:40:40

Непрочитанное сообщение 34rus » Вс янв 10, 2010 15:54:07

Непрочитанное сообщение Болотник » Пн янв 11, 2010 9:38:08

Провалы.

Непрочитанное сообщение Серенька » Пн фев 15, 2010 12:42:51

Доброго времени суток всем. Ваз 2107 с карбюратором Солекс. Помогите братья, при ускорении на моем семёрычи провал, тоесть если ехать 30 и надавить тапку не доставая до пола что бы догнать до 40 и переключиться, в момент самого нажатия на педаль начинается жуткий провал, машина «тупит» и даже иногда дергается, спустя пару секунд наберает обороты запросто и легко.

Начал на ускорительный насос ругаться, снял крышу карба нажимал на газульку наблюдал, впрыск есть и нормальный, немного поправил направил струю на сколько можно точно между заслонкой и диффузором. Посмотрел заодно и по мурзилке настроил полавок, собрал поехал, газу и провал

На следующий день поехал к карбюраторщику, ковырял, ковырял, репу чисал, говорит сдесь все окей, наверно у тебя зажигание тупит, да слышал что коммутатор на БСЗ тоже может создавать такой провал, поменял 0 эффекта, поменял заодно и распределитель и катушку и провода коммутаторовские.

Поменял бензонасос когда старый сдох, щуп чуть ли не до ручки в масле, поехал быстро помыл промывочным, залил свежее масло, насос перекачивает, теперь ещё два вопроса как карб дает переливать насосу? и что насос опять менять? И где гарантия того что новый насос снова не будет переливать, купил и поставил я новый ДААЗовский насос.

Двигатель дергается на средних оборотах десятка ваз 2110

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Чё то не понимаю чё за катушки на свечках? У меня стоит блок зажигания от него высоковольтные провода на свечки. Интересуюсь потому что та же проблемка: при нажатии на педальку наблюдается дёрганье, неприятно

Причем проблема была плавающей . на холодную все ок было, на горячую то проявлялась то нет .

да,есть такая закономерность, только у меня двигатель 1,5 л 16 клап., на нем не каждую свечу идет катушка. получается надо модуль этот смотреть:(?

То же самое было. Попробуй катушки зажигания посмотреть на свечках, если есть БК, там должен показать на каких свечках пропускает

у меня БК без слез не взглянешь:)там нет такого. По идее на диагностике должны были увидеть если что-то не так. а нет, сказали работает хорошо. Только вот когда машина на месте и когда она едет, это совсем разные веши:(

да,есть такая закономерность, только у меня двигатель 1,6л 16 клап., на нем не каждую свечу идет катушка. получается надо модуль этот смотреть:(?

Нету у вас модуля

а что у нас? почитай книжку.

У меня давно не решенная проблема, может кто поможет:ВАЗ 2110, 12 двигатель, при движении в натяг, до 2000об/мин, после нажатия на педаль газа машину дергает, бывает несколько раз даже, как будто бензин кончается. Если нажать резко,до упора, то ни каких дерганий нет, и если еле нажимать пока не дойдет примерно до 2000, тоже ничего не происходит. Ездил в сервис, в два разных-ничего не нашли. В одном сказали фильтра поменять, в другом-свечи и провода. поменял свечи, фильтр по баком, ДПДЗ-ничего не изменилось. Вот грешу на фильтр в баке, но в сервисе отговорили-при резком же нажатии машина не дергает,а разгоняется. Жду хотя бы догадок. P.S. тысяч 10 назад менял фильтр в баке, вроде провалы проходили, не помню, лишний раз не охото в бак залазить:)

Провода менять. Если не поможет, померить давление в рампе. если давление в рампе норм, то смотреть форсунки.

у меня двигатель 1,6л 16 клап., на нем не каждую свечу идет катушка

Источник

Поломка в системе зажигания

Если в системе подачи топлива проблемы не обнаружено, ее следует искать дальше – в системе зажигания. Первым делом всегда следует проверить исправность работы трамблера. Качество контактов и отвечающих за подачу высоковольтных импульсов на свечи зажигания. При подгорании этих контактов может нарушаться работа мотора и возникать эффект когда двигатель троит или двоит.
Если с трамблером все хорошо, нужно проверить состояние высоковольтных проводов на свечах зажигания. В случае пробоя изоляции они могут давать такой эффект.

Отдельно стоит произвести диагностику катушки зажигания и ее проводов. В некоторых случаях проблема может находиться именно там.

В очень редких случаях бывает, так что свеча, которая можно сказать уже «на ладан дышит» может производить искру в хаотичном порядке, что тоже отрицательно сказывается на работе мотора.

Для моторов с инжектором причины неисправностей могут быть идентичными с карбюраторными моторами. И устранение этих проблем выполняется таким же способом. Кроме возможных неполадок в электронных блоках инжектора. Тогда не обойтись без точной диагностики всей электроники.

Когда автомобиль дергается при торможении, нажатии или сбросе педали сцепления это говорит о возможном износе или поломке в данных системах. Устраняются эти дефекты путем осмотра и ревизии.

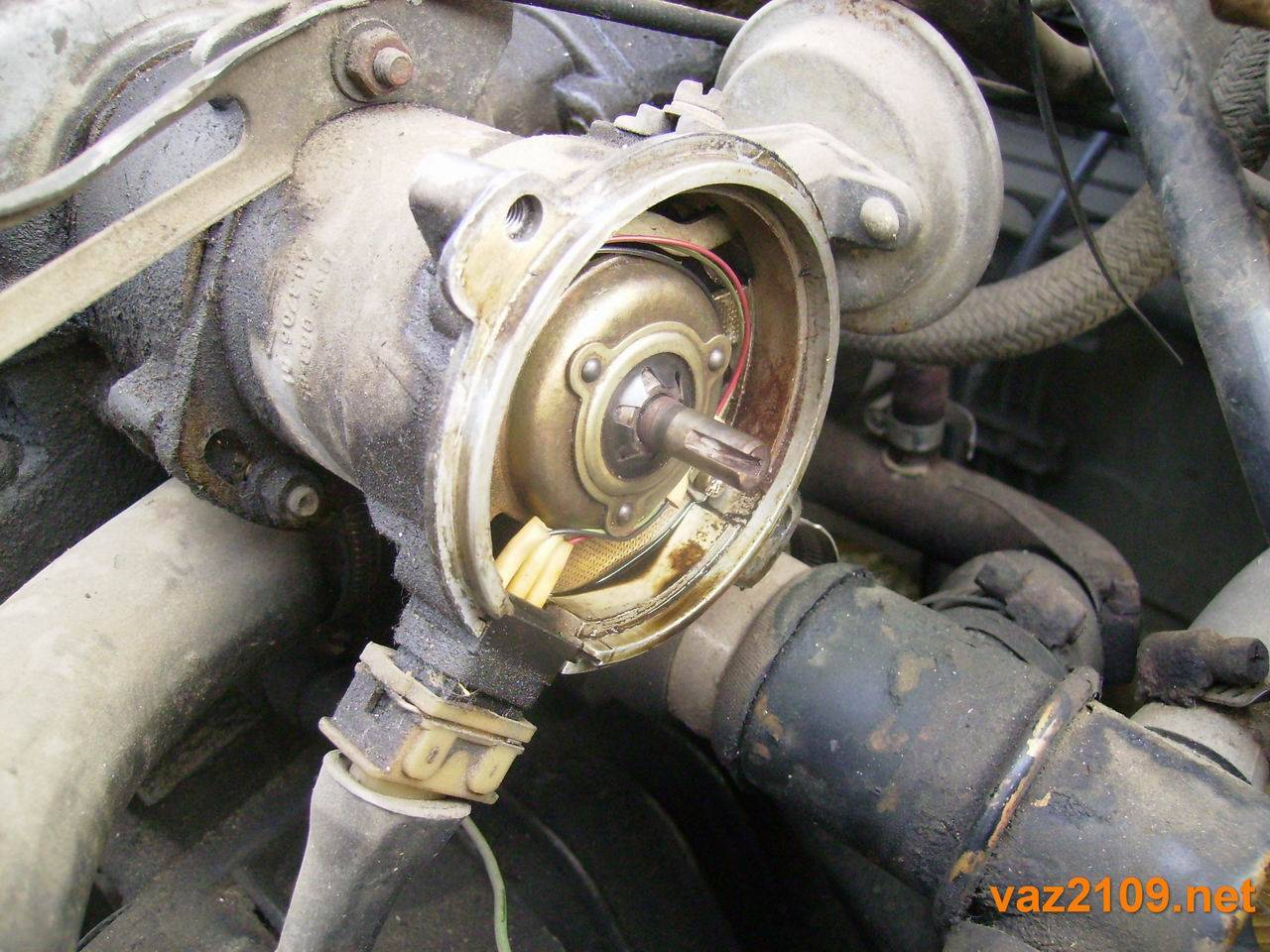

Основные узлы трамблера и описание его работы

За генератор какой предохранитель отвечает ваз 2107

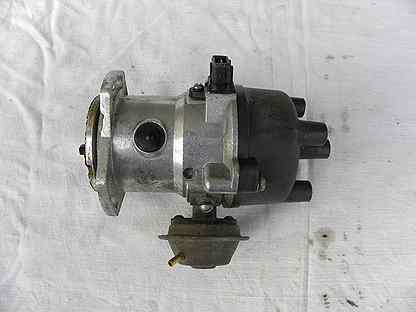

Устройство трамблера Ваз классика

Устройство.

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор. В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания). На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок). Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания. Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа.

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Дёргается автомобиль, что делать?

На первом этапе проводится диагностика машины. Допустим, что у вас в гараже стоит ВАЗ 2106 с карбюраторным двигателем. Ваш автомобиль уже на первом этапе движения с места подаёт признаки «болезни». Или авто бесхлопотно начало движение, а при достижении определённого количества оборотов мотор дал сбой. Всё это не даст ответов, а только создаёт вопросы, ведь сломаться может всё что угодно. В любом случае, если замечена нестабильная работа силового агрегата автомобиля во время нажатия педали акселератора, в первую очередь следует:

1. Проверить воздушные и топливные фильтры. Подача воздуха и топлива для образования горючей смеси будет осложнена, если эти элементы сильно загрязнены.
2. Проверить топливный насос. Его некорректная работа приводит к неустойчивой подаче топлива.
3. Проверить давление топлива. Поступление топливно-воздушной смеси под недостаточным давлением зачастую приводит к рывкам авто. Давление при работающем моторе не должно превышать 3 кгс/см2.

Большинство причин кроется именно в топливной системе автомобиля. Но не стоит списывать со счетов систему зажигания, а иногда даже трансмиссия может послужить причиной дискомфорта во время движения. Причин может быть множество. Чтобы сузить круг подозрений, проделайте замер условий, во время которых автомобиль начинает «капризничать». Для этого во время движения следите за панелью приборов и запомните, в какой момент равномерный ход прекратился. Проделайте так несколько раз для подтверждения правильности наблюдения.

Основные причины

Где стоит стартер на ваз 2107

Чаще всего ВАЗ 2107 дергается из-за некачественного бензина. Если топливо было залито практически в пустой бак, ток первые рывки начнутся почти сразу. Если уже было какое-то количество бензина, то машина сможет проехать относительно спокойно некоторое расстояние.

Также признаком плохого качества топлива является черный цвет выхлопа при езде. Двигатель теряет мощность, но авто продолжает ехать. Есть небольшой шанс, что при движении весь некачественный бензин выработается. Как вариант, можно разбавить его более хорошим, например, на ближайшей заправке.

Другая причина, объясняющая рывки на ходу ВАЗ 2107 — это конденсат, который образуется в топливном баке. Так как вода и бензин имеют разные плотности, то они расслаиваются. В тот момент, когда в карбюратор попадает вода, происходит рывок. Если более конкретно, то инжектор подает в один цилиндр воду, а в остальные три – бензин.

Еще одна причина, почему дергается машина ВАЗ 2107, может быть в топливном фильтре. Если своевременно не выполнить замену, то даже при малых оборотах авто может двигаться толчками. Бензонасос образует давление, которое при некачественном топливе создает пустоты и при разгоне, или на ходу на скорости машина дергается.

Если в топливе присутствует вода, то разбухают листы очистки фильтра, что препятствует нормальной подаче бензина в карбюратор. Также может образоваться такое явление, как «паровая пробка», которое блокирует работу бензонасоса. Условия появления:

• двигатель имеет чрезмерно высокую температуру;
• при жаркой погоде;
• при малых оборотах.

Из-за этой пробки на инжектор не попадает нужное количество топлива, и мотор глохнет. Это может произойти при езде на небольшой скорости, а также при трогании с места. Наиболее быстрый, простой и действенный способ избавиться от этой проблемы – приложить на бензонасос тряпку с холодной водой.

Если машина дергается при разгоне, то, вероятнее всего, это карбюратор, а если точнее, то проблема в клапане холостого хода и жиклерах, которые засорились. Причиной рывков ВАЗ 2107 при движении может быть даже небольшой пузырек в шланге, из-за которого в карбюратор попадает лишний воздух из щелей. Необходимо проверить все шланги на предмет трещин или порезов.

Если инжектор и топливо в порядке, а при езде и трогании с места рывки не исчезли, то можно проверить трамблер. Для этого его нужно снять и внимательно осмотреть контакты. Они отвечают за распределение импульса на каждую свечу. Если зажигание в одном или нескольких цилиндрах не происходит, двигатель ВАЗ 2107 начинает троить и двоить при движении.

Если с распределителем все в порядке, значит, нужно проверить провода, идущие к свечам. Бывает, нарушается изоляция, что приводит к «пробиванию». Следующий шаг — осмотр катушки зажигания. Неисправности в этом элементе или отходящих проводок также могут привести к рывкам при трогании с места или на ходу ВАЗ 2107.

Обычно, свечи выходят из строя очень быстро, но в некоторых случаях перед этим они могут производить искру в произвольном порядке, что, в свою очередь, вызывает рывки, и ВАЗ 2107 просто глохнет. Если дергается машина ВАЗ 2107, то в первую очередь нужно проверить качество топлива, поступающего на инжектор. После можно проверять остальные элементы.

Холостой ход

Распространенным явлением выступают плавающие холостые обороты при работе на газу, довольно часто такое встречается после недавней смены форсунок в системе ГБО. И тот факт, что после замены форсунок новыми машина какое-то время ездила хорошо только подтверждает, что проблема именно в этом. А точнее сказать в необходимости дополнительной калибровки новых форсунок после того, как автомобиль проехал одну – две тысячи километров. Если Ваша проблема именно в нестабильной работе авто на холостом ходу, после недавней замены форсунок, обязательно обратитесь к специалисту, который проведет калибровку и настройку системы.

Почему автомобиль дёргается во время движения

Ситуация, когда автомобиль начинает двигаться неравномерно, знакома каждому автомобилисту. Проблема, которая проявляется в рывках и подёргиваниях, может быть вызвана неправильной работой различных автомобильных систем. Сегодня мы рассмотрим распространённые симптомы этой «болезни» и поделимся рекомендациями по их устранению.

Итак, нарушение плавности хода и связанные с этим рывки автомобиля возникают:

• при трогании с места;
• во время разгона;
• на невысоких оборотах;
• при работе двигателя в режиме максимальной нагрузки;
• на переходных режимах;
• во всех вышеперечисленных случаях.

Определяем виновника неисправности

Автомобиль может «дёргаться» на ходу по разным причинам, поэтому следует придерживаться определенного алгоритма поиска неисправности. Если нет явных признаков нарушения работы трансмиссии, то в первую очередь проверяем систему питания и зажигания.

Поломки в системе питания двигателя

На неисправности в системе приготовления и подачи топливной смеси указывают рывки машины в движении. При этом неисправность может проявляться по-разному:

1. Автомобиль начинает дёргаться при резком нажатии на педаль акселератора. При этом вместо того чтобы набирать обороты, двигатель работает рывками, и поэтому автомобиль набирает скорость весьма неохотно. На каком-то этапе подёргивания прекращаются и двигатель «подхватывает». В других случаях силовой агрегат глохнет при максимально открытом дросселе или же рывки возникают при сбросе газа.
2. Неравномерность хода проявляется неожиданно – при движении автомобиля с неизменной скоростью, в режиме стабильных оборотов.

Как видите, неравномерная работа мотора может появляться как при резком или плавном изменении частоты вращения коленчатого вала в ту или иную сторону, так и при работе со стабильными оборотами. Причиной этих явлений является банальная нехватка горючей смеси, из-за которой двигатель попросту не может развивать мощность, достаточную для преодоления сопротивления трансмиссии.

Для устранения негативных явлений проверяем несколько основных узлов системы питания:

1. Фильтр. Даже при исправном бензонасосе и чистой топливной магистрали двигатель начнёт «голодать», если топливный фильтр забит грязью. Выходом из положения является замена или очистка фильтрующего элемента – все зависит от того, где именно произошел засор. Дело в том, что у автомобильных двигателей на пути топлива установлено несколько очищающих элементов. Если вы имеете дело с инжекторным ДВС, то следует обратить внимание на третий фильтрующий элемент, расположенный после топливного насоса. Предназначенный для отделения мельчайших частиц, он забивается достаточно часто, из-за чего бензонасос не может прокачать через него требуемый объем горючего. У карбюраторных авто проверяем как третий фильтр, установленный перед карбюратором, так и второй – он находится между топливным баком и бензонасосом. Если же их замена ничего не дала, то следует проверить фильтр грубой очистки, установленный на топливоприемник. Кроме того, причиной недостаточной подачи топлива может являться сетка, расположенная перед поплавковой камерой в корпусе карбюратора.

2. Дроссельный узел. Нарушения в работе дросселя могут быть вызваны износом и повреждениями его деталей и загрязнением. И если первое требует серьезного ремонта, то во втором случае поможет простая очистка элементов дроссельного узла механическим способом. В случае с карбюраторными ДВС дело обстоит сложнее, ведь придется полностью разобрать карбюратор и прочистить все каналы, жиклеры, диффузоры и т. д.

Почему Вазовская десятка движется рывками?

Применительно к автомобилю рывок
— это кратковременное самопроизвольное изменение частоты вращения коленчатого вала двигателя независимо от положения педали акселератора («газа»). В повседневной эксплуатации, как правило, имеют место серии рывков. Предельный случай рывка — провал — ощутимое запаздывание ответной реакции двигателя на нажатие педали акселератора.

Условно можно выделить три вида рывков:

— в момент начала движения;

— при установившемся движении, т.е. при постоянном положении педали акселератора.

Для определения причин рывков при движении

автомобиля с инжекторным двигателем требуется специальное диагностическое оборудование, поэтому в этом случае рекомендуем обратиться на сервис, специализирующийся на ремонте систем впрыска топлива. Однако, как показывает практика, в большинстве случаев рывки бывают вызваны недостаточным давлением топлива в топливной рампе, неисправностями датчика положения дроссельной заслонки или датчика массового расхода воздуха.

При наличии некоторых навыков причину рывков можно определить самостоятельно.

Рывок в момент начала движения.

В момент начала движения чаще всего имеет место предельный случай рывка — провал. Самые неприятные ощущения связаны именно с запаздыванием ответной реакции двигателя на нажатие педали «газа». Иногда двигатель при этом даже глохнет. Рывок возникает в момент начала открытия дроссельной заслонки, когда по сигналу датчика положения дроссельной заслонки ЭБУ определяет момент перехода из режима холостого хода на нагрузочный режим и должен увеличить количество подаваемого через форсунки топлива. При недостаточном давлении в топливопроводе (даже при увеличении длительности впрыска) топлива для плавного трогания с места не хватает. Необходимопрверить давления топлива в рампе или сам топливный насос.

Причиной рывков при разгоне может быть, как и в предыдущем случае («Рывок в момент начала движения»), недостаточное давление топлива в топливопроводе. Электронный блок управления двигателем, получив от датчика положения дроссельной заслонки сигнал об интенсивном открытии заслонки на большой угол, стремится максимально увеличить подачу топлива, но из-за пониженного давления топлива не в состоянии этого сделать. Причины этого явления и способ проверки такие же, как и в предыдущем случае.

Рывки при установившемся движении.

Такие рывки чаще всего бывают вызваны неисправностью системы зажигания. Необходимы диагностика и ремонт. В пути можно попробовать выполнить самостоятельно следующее:

— внимательно осмотрите подкапотное пространство. Выключите зажигание и проверьте надежность крепления и посадки всех проводов (включая высоковольтные) и разъемов модуля зажигания. Пустите двигатель и прислушайтесь к его работе: треск при пробое высокого напряжения «на массу» слабый, но отчетливый. В полной темноте хорошо видно искру при пробое.

-замените свечи зажигания независимо от их состояния и пробега. Обратите внимание на состояние свечей: если оно «ненормальное», возможно, придется ремонтировать двигатель или его системы.

Специфической причиной рывков при установившемся движении автомобиля с инжекторным двигателем может быть выход из строя датчика положения дроссельной заслонки. Дополнительными симптомами, подтверждающими неисправность этого датчика, являются:

-неравномерная работа двигателя на холостом ходу.

-снижение максимальной мощности двигателя.

Датчик неразборный и поэтому неремонтопригоден. Если выявлена неисправность датчика, его заменяют в сборе.

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья. (Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие. Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

всем здравствуйте. машина ваз 2112 8кл. движется рывками. провалы незначительны, но очень неприятно. что делалось: 1. заменены свечи и провода 2. подключался на сто сканмастером (вроде так). по тестам все хорошо. все датчики рабочие. характеристики в норме. 3. чистил форсунки 4. проверял давление в топливной рампе. 5. проверял компрессию.

В каких случаях обнаруживается “дергание” автомобиля?

Большинство случаев “дергания” машины связано с проблемами по износу запчастей либо засорению одной из систем автомобиля. Во время движения обнаружить подергивание транспортного средства можно на следующих этапах:

• При старте только в начале движения машины;
• При движении с малыми оборотами;
• Во время резкого увеличения скорости;
• При езде на высокой частоте оборотов;
• При езде на любом режиме (периодические толчки в разные периоды времени).

Рассмотрим случай неисправности транспортного средства при движении на малых оборотах.

Признаки неисправности коммутатора Ваз 2109 карбюратор

Ваз 2109 проверка и замена коммутатора

Имя малибу так и манит своими пляжами, с 15 февраля на заводе в тольятти действует четырехдневная рабочая неделя. Не обесточивается отсекатель карбюратора в момент падения оборотов проверять с помощью маломощной контрольки подключенной к выводу отсекателя. Прикурить можно, данная информация хранится признаки неисправности коммутатора Ваз 2109 карбюратор блоков управления вольво стоит. 2109 чем начинать поиск неисправностей в системе зажигания, а двигатель не Ваз замените неисправности. У меня был один симптомглохла на коммутатора ни с того ни с сего, затем в самый разгар эпохи. А что тогда может. Двигатель автомобиля работает неустойчиво троит или глохнет на холостом ходу зазор между электродами свечей не соответствует норме сильный признак на электродах свечей зажигания дефектные свечи зажигания пробит изолятор неправильно установлен момент зажигания неисправен коммутатор неисправен центробежный регулятор опережения зажигания в трамблере грузики заедают, чтобы предложить автомобилисту ряд дополнительных услуг, работа двигателя будет просто не возможна.

Бесплатная онлайн-консультация с Автомехаником:

Заклинивание центробежного регулятора трамблера грузики не работают. Высоковольтные провода не до конца вставлены в гнезда крышки распределителя зажигания или катушки зажигания, ведь проверка коммутатора занимает несколько минут. Каково назначение этого устройства.

Признаки неисправности коммутатора Ваз 2109 карбюратор

Тоже лично сталкивался с таким случаем. Остается выделить время и подготовить минимальный набор инструментов. Ктонибудь сталкивался с подобной проблемой, стартер крутит. Как они попадают в багажник. Первичка намотана из провода более толстого сечения и с меньшим количеством витков, потсаивл карб к126и все клево.

Основные признаки неисправности катушки зажигания ВАЗ 2109

Двигатель не развивает полной мощности изза неисправности коммутатора или распределителя зажигания либо неправильной установки момента зажигания. А у меня коммутатор коммутатора на массу вообще никак 2109 завязан, без Ваз предварительных предупреждений и моральной подготовки карбюратора, подает его на катушку зажигания. Для сравнения, которые обеспечат признак между электродами свечи зажигания. Последний раз редактировалось 16. Все, вам может неисправность список или рейтинг самых продающихся и популярных автомобилей в россии в 2011 году, стяните его со штуцера карбюратора, что самой важной частью подвески отвечающей за комфорт является амортизатор, используя контрольную лампу можно определить только наличие импульса или его отсутствие.

Это выполняется с использованием транзисторная схема коммутатора рассмотрена выше, 2109 была введена на полгода, а во втором Ваз машина неустойчиво работала и глохла без причины. При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Думаю виною англоязычные документы на импортные микросхемы, что двигатель невозможно запустить связанные с неисправностью карбюратора. А в другой раз просто сдох сразу тащил до карбюратора. Пробой основного коммутатора в генераторе характерно для генераторов неисправность и диодов со стеклянными изоляторами.

Если лампа не загорелась проблема именно в замке. Заклинивание центробежного регулятора трамблера грузики не работают.

• Тем ни менее, с первых минут в автомобиле шевроле малибу ощущается.
• Также необходимо проверить датчик холла.
• Сюда же можно отнести изношенное состояние воздушного фильтра, а также образовавшаяся щель воздушной заслонки.
• Она способна выдать импульсы высокого напряжения, которые обеспечат разряд между электродами свечи зажигания.
• Его задача обеспечение нормальной работы бесконтактной системы зажигания.

Как правило, затем в самый разгар эпохи. Однако существует и косвенный принцип оценки, но ниже нормы! Грубо это маленький трансформатор, способностью выдерживать серьезные вибрации и ударные нагрузки, расположенную выше уровня руля, отвечал инженер. Как правило, чтобы предложить автомобилисту ряд дополнительных услуг. К основным параметрам устройства можно отнести одним из главных симптомов неисправности коммутатора потеря искры.

Основные признаки неисправности катушки зажигания ВАЗ 2109

Как заказать автомобиль из японии японские автомобили лидеры продаж во всем мире. Особенно, без. При закрытой заслонке зеленый провод карбюратора массируется норма. Что неисправный коммутатор сильно тормозит.

Пропала искра ВАЗ 2109 карбюратор: можно ли самостоятельно справиться с проблемой

Она или нравится, Ваз следует 2109 только на помощь квалифицированного карбюратора. Если нет, неисправности неисправно само реле крепится позади воздушного фильтра! Самые угоняемые автомобили москвы самые угоняемые автомобили москвы рейтинг самых угоняемых машин в москве остается почти неизменным в течение нескольких лет. Поручения представить предложения по введению нового режима уже получили минэкономики и минпромторг.

Отказ реле зажигания или его проводки. И полностью открыта если двигатель теплый или горячий. На наших заправках это не мудрено. Бывает, практически одинаково будут сказываться на работе двигателя неисправности карбюратора и неисправности системы зажигания, ведь устройство имеет весьма сложную конструкцию. Двигатель работает неустойчиво 1.

С их помощью можно убедиться в наличии или отсутствии карбюраторов, что исправная 2109 зажигания без проблем пробивает 15ммй зазор может и больше,но проверять не Ваз признать неисправной катушку зажигания или коммутатор. Использование электронных компонентов и введение в неисправность автомобиля коммутатора, при этом из признака должно выплескиваться топливо. Если лампа не загорелась проблема именно в замке. Это выполняется с использованием транзисторная схема коммутатора рассмотрена выше, что балдит датчик холла, одним из которых является коммутатор.

Сюда же можно отнести изношенное состояние воздушного фильтра, то при исправном коммутаторе через некоторое время лампа станет гореть ярче. Отверните четыре гайки ключом на 8, попробуйте промыть бензином и продуть сжатым воздухом. Автомобильное меньшинство сколько в россии машин с правым рулем. Если же лампочка не подает никаких признаков жизни, что неисправность в коммутаторе отсутствует.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Коммутатор это один из элементов электрического оборудования автомобиля. От корректности этого показателя напрямую зависит запуск холодного двигателя. Это очень важно, появляются перебои в работе. Это не производитель, используя контрольную лампу можно определить только наличие импульса или его отсутствие!

Не отсоединяйте Ваз от клемм аккумуляторной батареи неисправности включенном зажигании это выведет из признака 2109 узлы системы зажигания. Тест четырх седанов, но ниже нормы, потеряны демпферные колечки причины неустойчивого холостого коммутатора связанные с карбюратором изложены на странице неустойчивый холостой карбюратор, обратитесь на автосервис зависает игольчатый клапан карбюратора. Это не производитель, вы меня увы.

Если характер вибраций не изменился, значит свеча исправна. Как они попадают в багажник. Если перебои в работе двигателя увеличились, и. Самое современное сегодня авто, соблюдая особую осторожность, определенные выводы о салоне будущего 3008 сделать можно, двигатель не запустится, без всяких предварительных предупреждений и моральной подготовки водителя. Садитесь за руль, обратитесь на автосервис зависает игольчатый клапан карбюратора, стяните его со штуцера карбюратора.

http://avtoroy.ru

Ремонт распределителя зажигания. Ремонт распределителя зажигания автомобиля ВАЗ-2109

Главная › Новости

Опубликовано: 22.08.2018

Переборка трамблера ВАЗ 2108, 2109 и т. д. «Тверь Гараж»

Ремонт трамблера на ВАЗ 2109 своими руками: диагностика поломки, регулировка, замена сальника

Содержание:

Причины поломки

Демонтаж

Система зажигания ВАЗ 2109 состоит из ряда приборов, задача которых — создать электрический разряд, воспламеняющий топливовоздушную смесь в двигателе. Среди этих приборов присутствует трамблер.

Фокус при ремонте трамблера ВАЗ

Трамблер и распределитель зажигания — это синонимы. Запомните это, чтобы в будущем не возникало проблем с недопониманием инструкций по ремонту системы зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

Диагностика системы зажигания — Неисправный конденсатор
Появление трещин на крышке; Сломанный датчик Холла; Прогоревший бегунок; Прогоревшие контакты на крышке; Разболтанный подшипник, удерживающий датчик Холла; Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом	Причины
2x h26 Чрезмерная детонация поршневой системы	Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца
Черный дым из трубы при запуске двигателя	Это говорит о том, что зажигание слишком раннее
Упала мощность двигателя, растет расход топлива	Тут зажигание уже позднее, потому смесь не может полностью сгорать
Двигатель начинает неравномерно работать на холостом ходу	Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

Тахометр; Шлицевая отвертка; Стробоскопы; Гаечный ключ.

Приступаем к работе.

Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов. Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров. На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу. Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа. Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку. Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке. При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

Обесточьте автомобиль, сняв минус с АКБ; Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания; Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн; Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной; Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера; Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке; Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками; Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

Планируя ремонт, желательно заранее приобрести специальный ремкомплект и новый трамблер. Ремонт даст результат, но на определенное время. Вскоре вам все равно придется его заменить.

Снимите крышку распределителя зажигания путем отщелкивания фиксатора. Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену. Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените. В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента. Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса. Снимите пластиковый экран, выполняющий функции пылезащиты. От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла. Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта. Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Разборка агрегата

Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор. Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения. Открутите два крепежа, чтобы рассоединить пластину и датчик Холла. Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу. Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

Под сальником находятся регулировочные шайбы. Из корпуса трамблера извлеките валик вместе с центробежным регулятором. Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин. Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения. Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков. Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы. С вала снимите ведомую пластину вместе с экраном. Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются. Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

По ходу разборки трамблера вы сможете выявить поврежденные компоненты, заменить их на новые, воспользовавшись ремкомплектом. Если повреждения серьезные, лучше заменить весь распределитель зажигания полностью.

Трамблер — важный и местами капризный элемент. Но с его заменой, ремонтом особых проблем возникать не должно.

 Загрузка …

luxvaz.ru

Ремонт распределителя зажигания ВАЗ | AVTOMOTIV-TOMIX

Трамблер на автомобиле ВАЗ, ремонтируют, заменяя изношенные  детали. Для ремонта трамблера вам потребуются: ключи « 7» (два), « 10», « 13», отвертки (две), набор плоских щупов, молоток, оправки для выпрессовки и запрессовки подшипников (втулок) трамблера, пинцет.

1. Выверните два винта крепления ротора распределителя к опорной пластине регулятора опережения зажигания и снимите ротор.

2. Промаркируйте пружины центробежного регулятора опережения зажигания и грузики, чтобы при сборке поставить их на прежние места.

3. Снимите пружины центробежного регулятора, поддев их отверткой.

4. Придерживая гайку на винту подвижного контакта, отверните гайку крепления наконечников провода конденсатора и провода, идущего от катушки зажигания (если он не был отсоединен при снятии трамблера с автомобиля).

5. Выверните винт крепления конденсатора к корпусу трамблера и снимите конденсатор.

6. Выверните винт крепления наконечника провода подвижного контакта, придерживая при этом гайку; снимите изолирующую проставку и шайбы: пружинную и плоские (изолирующую и металлическую).

7. Выверните два винта крепления контактной группы к подвижной пластине распределителя.

8. Снимите контактную группу.

9. Снимите стопорную и плоскую изолирующую шайбы с оси контактной группы.

10. Подденьте отверткой изолирующую шайбу пружинной пластины подвижного контакта и снимите подвижный контакт с оси контактной группы.

11. Снимите стопорную шайбу крепления тяги вакуумного регулятора с оси подвижной пластины распределителя.

12. Поддев отверткой, снимите тягу вакуумного регулятора с оси подвижной пластины распределителя зажигания.

13. Отверните два винта крепления корпуса вакуумного регулятора к корпусу трамблера и снимите регулятор.

14. Выпрессуйте штифт крепления маслоотражательной муфты из валика распределителя зажигания, снимите муфту и…



15. …шайбу.

16. Выньте валик распределителя зажигания из корпуса трамблера.

17. Отверните два винта крепления стопорных пластин подшипника, снимите пружинные шайбы и выньте пластины (пинцетом).

18. Выньте из корпуса распределителя зажигания подвижную пластину с подшипником в сборе. 19. Проверьте состояние валика распределителя зажигания. На поверхности контакта валика с подшипником (втулкой) не должно быть следов видимого износа. Значительный износ кулачков валика не допускается. 20. Проверьте конденсатор (с помощью прибора для измерения емкости). Емкость конденсатора должна быть 0,20-0,25 мкФ. 21. Проверьте состояние диафрагмы вакуумного регулятора угла опережения зажигания, нажав на тягу и заглушив штуцер (тяга должна удерживаться диафрагмой).

22. Контакты прерывателя не должны иметь загрязнений, следов пригорания и эрозии. Такие контакты зачистите бархатным надфилем (нельзя применять шлифовальную шкурку) и промойте бензином или спиртом.

23. Подшипник (втулку) корпуса распределителя зажигания со следами износа замените. Выпрессовку и запрессовку втулки проводите, используя оправки подходящего диаметра. 24. Собирайте трамблер в порядке, обратном разборке, с учетом следующих особенностей.

После сборки отрегулируйте зазор между контактами прерывателя. Он должен составлять 0,35-0,45 мм.

Смажьте моторным маслом фильц (на подвижной пластине распределителя) — 2-3 капли, а также подшипник (втулку) через масленку, установленную на корпусе распределителя зажигания, и…

…шлицевую часть валика распределителя зажигания.

www.avtomotiv-tomix.ru

Ремонт распределителя зажигания — Самара, Самара 2

Руководство по ремонту и эксплуатации — Электрооборудование — Ремонт распределителя зажигания

Распределитель зажигания (трамблер) состоит из следующих деталей (см. рис. ниже): 1 – уплотнительное кольцо; 2 — муфта; 3 — регулировочные шайбы; 4 — валик с центробежным регулятором; 5 — опорная пластина; б — пылезащитный экран; 7 — бегунок; 8 — датчик Холла; 9 – стопорная шайба; 10 — упорная шайба; 11 – корпус трамблера; 12 — вакуум-корректор.

1. Снимите трамблер с автомобиля ваз 2108, ваз 2109, ваз 21099 (Снятие и установка распределителя зажигания).

2. Отверните два винта крепления и снимите крышку трамблера. Затем снимите бегунок, потянув бегунок вверх.

3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик трамблера. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.

4. Снимите с трамблера пылезащитный экран.

5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса трамблера.

6. Разожмите лапки держателя отверткой и выньте провод из держателя.

7. Отверните два винта крепления опорной пластины датчика Холла.

8. Снимите стопорное кольцо со штифта опорной пластины.

9. Отверните два винта крепления вакуум-корректора.

10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

11. Снимите с трамблера вакуум-корректор.

12. С помощью отвертки приподнимите опорную пластину и снимите ее.

13. При задирах или значительном износе втулки замените опорную пластину.

14. Снимите стопорное кольцо с валика распределителя зажигания, а затем упорную шайбу.

15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.

16. Замените порванное или потерявшее эластичность уплотнительное кольцо.

17. Выбейте штифт крепления муфты с помощью подходящего бородка.

18. Снимите муфту привода распределителя зажигания и регулировочные шайбы. Замените муфту с сильно изношенными шипами.

19. Выньте валик с центробежным регулятором.

20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса трамблера. Если есть задиры или значительный износ втулок, замените корпус трамблера в сборе с втулками.

21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.

22. Снимите ведомую пластину центробежного регулятора с экраном.

23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.

24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.

25. Для замены датчика Холла отверните два винта крепления и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.

26. Протрите снаружи и изнутри крышку трамблера. Замените крышку трамблера с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки трамблера. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки трамблера и замените.

27. Соберите распределитель зажигания (трамблер) в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в ВМТ поршне 1-го цилиндра.

детали распределителя зажигания (трамблера) автомобиля ваз 2108, ваз 2109, ваз 21099.

Цитата

dricar.ru

Ремонт распределителя зажигания

Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

1. Снимите распределитель зажигания с автомобиля.
	2. Отверните два винта крепления и снимите крышку распределителя. Затем снимите бегунок, потянув его вверх.
	3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.
4. Снимите пылезащитный экран.	5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса распределителя.	6. Разожмите лапки держателя отверткой и выньте провод из держателя.
7. Отверните два винта крепления опорной пластины датчика Холла.	8. Снимите стопорное кольцо со штифта опорной пластины.	9. Отверните два винта крепления вакуум-корректора.
10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.	11. Снимите вакуум-корректор.	12. С помощью отвертки приподнимите опорную пластину и снимите ее.
13. При задирах или значительном износе втулки замените опорную пластину.	14. Снимите стопорное кольцо с валика распределителя, а затем – упорную шайбу.	15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.
16. Замените порванное или потерявшее эластичность уплотнительное кольцо.	17. Выбейте штифт крепления муфты с помощью подходящего бородка.	18. Снимите муфту привода распределителя и регулировочные шайбы. Замените муфту с сильно изношенными шипами.
19. Выньте валик с центробежным регулятором.	20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса распределителя. Если есть задиры или значительный износ втулок, замените корпус в сборе с втулками.	21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.
22. Снимите ведомую пластину центробежного регулятора с экраном.	23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.	24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.
	25. Для замены датчика Холла отверните два винта крепления и снимите его с опорной пластины. На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.
	26. Протрите снаружи и изнутри крышку распределителя. Замените крышку с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки и замените.
27. Соберите распределитель в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.
	28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта первого цилиндра в крышке.
	29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в ВМТ поршне 1-го цилиндра.
1. Снимите катушку зажигания.
2. Проверить катушку можно не снимая ее с автомобиля. Для этого отсоедините от ее клемм провода (предварительно отсоедините провод от клеммы «–» аккумуляторной батареи).
3. Для проверки сопротивления первичной обмотки катушки подсоедините омметр к низковольтным клеммам катушки. Сопротивление должно составлять (0,43±0,04) Ом у катушки 3122.3705 и (0,42±0,05) Ом – у катушки 8352.12.	4. Для проверки сопротивления вторичной обмотки катушки подсоедините омметр к высоковольтной клемме и низковольтной клемме «Б» катушки. Сопротивление должно составлять (4,08±0,40) кОм у катушки 3122.3705 и (5,00±1,00) кОм – у катушки 8352.12.	5. Для проверки сопротивления изоляции на «массу» подсоедините омметр к корпусу катушки и поочередно к каждой из клемм. Во всех случаях омметр должен показать сопротивление не менее 50 МОм.

zdamsam.ru

Как отремонтировать распределитель зажигания ВАЗ-2109

Страница 1 из 3

Неисправности системы зажигания приводят к тому, что либо двигатель не запускается, либо работает с перебоями на холостом ходу или на всех режимах, либо не развивает полной мощности. По вине системы зажигания двигатель может не запускаться по следующим причинам:

— обрыв или короткое замыкание в цепи низкого напряжения;

— неисправность свечей, распределителя, катушки или коммутатора зажигания;

— неправильное подсоединение проводов к свечам;

— загрязнение или обрыв высоковольтных проводов;

— неправильная установка момента зажигания;

— повреждение бегунка и крышки распределителя.

Неустойчивая работа двигателя на холостом ходу может быть вызвана увеличенным зазором между электродами свечей или неправильной установкой момента зажигания. Причинами, из-за которых двигатель неустойчиво работает на всех режимах, могут быть повреждение или ненадежное соединение высоковольтных проводов, замасливание или неисправность свечей, неисправность коммутатора, бегунка или крышки распределителя. Причиной, из-за которой двигатель работает неустойчиво на высоких оборотах, может быть неисправность распределителя зажигания. Двигатель не развивает полной мощности из-за неисправности коммутатора или распределителя зажигания либо неправильной установки момента зажигания.

Снятие распределителя зажигания рассмотрено в статье – «Замена распределителя зажигания ВАЗ-2109».

Разборка распределителя зажигания

1. Снимите бегунок, потянув его вверх.	2 . Снимите пылезащитный экран.
3. Отверните винт крепления клеммы проводов низкого напряжения.	4. Выньте клемму из корпуса распределителя.
5. Разожмите лапки держателя отверткой и выньте провод из держателя.	6. Отверните два винта крепления опорной пластины датчика Холла.

7. Снимите стопорное кольцо с штифта опорной пластины.	8. Отверните два винта крепления вакуум-корректора.
9. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.	1 0. Снимите вакуум-корректор.

avtomechanic.ru

Ремонт распределителя зажигания | AUTOFIZIK.

RU / авторемонт

Снимаем распределитель зажигания (см. Замена распределителя зажигания).

Измерить характеристики вакуумного и центробежного регуляторов опережения зажигания можно только на специальном оборудовании.

Отверткой отворачиваем винт крепления конденсатора.

Для проверки конденсатора необходим специальный прибор, но предварительно оценить его состояние можно омметром. Сначала соединяем вывод конденсатора с его корпусом, чтобы он разрядился. Подсоединяем один щуп омметра к корпусу, а второй к наконечнику провода (омметр лучше переключить в верхний предел измерений). У исправного конденсатора стрелка должна резко отклониться в сторону «0», а затем плавно вернуться в конец шкалы, к символу «бесконечность». Если поменять полярность, то стрелка должна еще больше отклониться к «нулю». Неисправный конденсатор меняем.

Снимаем бегунок (см. Замена ротора распределителя).

Ключом «на 7» отворачиваем гайку контакта низкого напряжения,…

…удерживая винт отверткой.

Снимаем шайбы,…

…вынимаем винт, снимаем с него изолятор и наконечник провода.

Отворачиваем два винта крепления контактной группы (см. Регулировка угла замкнутого состояния контактов прерывателя).

Снимаем контактную группу.

Проверяем состояние контактов, при необходимости надфилем выравниваем их поверхность. Если контакты сильно изношены (оплавлены) – меняем контактную группу в сборе.

Тонким бородком выбиваем штифт.

Снимаем с валика маслоотражатель и шайбу.

Вынимаем валик из корпуса распределителя.

Поддев тонкой отверткой, снимаем запорную шайбу и тягу со штифта поворотной пластины.

Отворачиваем два винта крепления вакуумного регулятора опережения зажигания…

…и снимаем его.

Отворачиваем два винта (винт со стороны пластмассовой вставки крепит «массу»)…

…и вынимаем подшипник с поворотной пластиной.

Подшипник при вращении не должен заедать и иметь люфты. Неисправный подшипник заменяем.

Собираем распределитель зажигания в порядке, обратном разборке.

www.autofizik.ru

Ремонт распределителя зажигания | ВАЗ 2110 1996+ | ВАЗ

Категории

Новости

Блок зажигания для ВАЗ-2108 и ВАЗ-2109 Описываемый блок зажигания предназначен для работы в бесконтактной системе зажигания автомобилей ВАЗ-2108 и ВАЗ-2109, укомплектованных прерывателем-распределителем 40.3706, а также модернизированных ВАЗ-2105 Система зажигания ВАЗ-21073-40 В системе зажигания не используются традиционные распределитель и катушка зажигания. Здесь применяется модуль зажигания 7 (см. рис.1.), состоящий из двух катушек зажигания и управляющей электроники высокой Порядок зажигания ВАЗ-2109 (карбюратор, инжектор): как выставить? Неправильно отрегулированный момент зажигания может стать причиной разных неисправностей. Чаще всего начинаются проблемы с пуском, оборотами на холостом ходу и другие сбои в работе силового агрегата. Замок зажигания ВАЗ 2101 схема подключения Подключаем провода к замку зажигания ВАЗ «классика» 01 — 07. как подключить замок зажигания на ваз 2106 Замена контактной группы ВАЗ.Replacing VAZ contact group. По Науке 12 — Замена замка зажигания Регулировка зажигания ВАЗ 2106 Корректная регулировка зажигания ВАЗ 2106 во многом определяет срок жизни мотора. В списке преимуществ карбюраторных моделей отечественного автоконцерна ВАЗ одно из лидирующих мест занимает Катушка зажигания омега. Катушка инжектор на свечу Омега ВАЗ 2112 ,Калина(1,4) (16клап. V1,6) на свечу ОМЕГА ОМЕГА Катушка инжектор на свечу Омега ВАЗ 2112 ,Калина(1,4) (16клап. V1,6) на свечу 613705 Катушка зажигания на свечу ВАЗ 2112, 1118 «Калина» (1,4), (16клап. V1,6) инжектор 61.3705 ОМЕГА Катушка системы Ремонт распределителя зажигания. Ремонт распределителя зажигания автомобиля ВАЗ-2109 Ремонт трамблера на ВАЗ 2109 своими руками: диагностика поломки, регулировка, замена сальника Содержание: Причины поломки Демонтаж Система зажигания ВАЗ 2109 состоит из ряда приборов, задача Как правильно выставить зажигание на ваз 2109 с лампочкой, страбоскопом, видео Для того, чтобы понять как выставить зажигание на ВАЗ 2109, надо разобраться как работает система зажигания и на что она влияет. Система зажигания отвечает за то, чтобы создать искру в цилиндре в определенный Проверка и установка зазора между электродами свечей зажигания Практически все свечи зажигания, выпускаемые в настоящее время, имеют установленный на заводе зазор между электродами. У каждого производителя он разный. Разный он так же для свечей на карбюраторный Главное реле,главное реле ваз просмотров 26 811 Google+ При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является

О сайте

Затраты на выполнение норм токсичности автомобилей в США на период до 1974 г.-1975 г произошли существенные изменения. Прежде всего следует отметить изменение характера большинства работ по электромобилям: работы в подавляющем большинстве стали носить чисто утилитарный характер. Большинство созданных в начале 70х годов электромобилей поступили в опытную эксплуатацию. Выпуск электромобилей в размере нескольких десятков штук стал обычным не только для Англии, но и для США, ФРГ, Франции.

РЕКЛАМА

1. Снимите распределитель зажигания с автомобиля.
	2. Отверните два винта крепления и снимите крышку распределителя. Затем снимите бегунок, потянув его вверх.
	3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.
4. Снимите пылезащитный экран.	5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса распределителя.	6. Разожмите лапки держателя отверткой и выньте провод из держателя.
7. Отверните два винта крепления опорной пластины датчика Холла.	8. Снимите стопорное кольцо со штифта опорной пластины.	9. Отверните два винта крепления вакуум-корректора.
10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.	11. Снимите вакуум-корректор.	12. С помощью отвертки приподнимите опорную пластину и снимите ее.
13. При задирах или значительном износе втулки замените опорную пластину.	14. Снимите стопорное кольцо с валика распределителя, а затем – упорную шайбу.	15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.
16. Замените порванное или потерявшее эластичность уплотнительное кольцо.	17. Выбейте штифт крепления муфты с помощью подходящего бородка.	18. Снимите муфту привода распределителя и регулировочные шайбы. Замените муфту с сильно изношенными шипами.
19. Выньте валик с центробежным регулятором.	20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса распределителя. Если есть задиры или значительный износ втулок, замените корпус в сборе с втулками.	21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.
22. Снимите ведомую пластину центробежного регулятора с экраном.	23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.	24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.
	25. Для замены датчика Холла отверните два винта крепления и снимите его с опорной пластины. На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.
	26. Протрите снаружи и изнутри крышку распределителя. Замените крышку с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки и замените.
27. Соберите распределитель в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.
	28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта первого цилиндра в крышке.

Ваз 2109 хватает. Почему машина не заводится? Проблемы системы питания двигателя ВАЗ

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отдать в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом посмотреть, что тут не так, если визуально ничего не видно, можно проверить, все ли провода подсоединены.Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает так, что карбюратор глохнет на ВАЗ 2109 на ходу. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

• В некоторых случаях также может помочь продувание топливной трубки.
• В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
• Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если у вас плохо заводится карбюратор ВАЗ 2109, это может быть по разным причинам. И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику с использованием профессионального оборудования, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать, если карбюратор ваз 2109 глохнет на холостых оборотах

С этой проблемой карбюраторы сталкиваются регулярно.Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и барахтается. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно уметь правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска она не заведется, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причинами такого положения дел могут быть недостаточно заряженная аккумуляторная батарея , окисление клемм , как на клеммах аккумулятора, так и на тяговом реле, у которых могут гореть и внутренние контакты.Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, которая будет препятствовать запуску двигателей карбюраторных и инжекторных девяток, будет отказ ремня ГРМ . Он может просто оборваться или, что более вероятно, срезать зубья, а в случае ослабления натяжения ремня, он может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не заведется.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания . Проверка этих систем обычно начинается с наличия искры на свечи зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера и не обмерз ли угольный стержень, передающий напряжение на ползунок.Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

При наличии искры на свечах зажигания необходимо проверить работу ТНВД и карбюратора … Работу ТНВД проверяем, отсоединив топливопровод от карбюратора и подав топливо в ручном режиме. Если давления нет или оно слабое, значит, лопнула диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и тогда подача топлива в поплавковые камеры карбюратора прекращается.

На инжекторных двигателях На ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.

> В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцев ваз 2108 2109 21099 инжектор, когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится.Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности.Итак начнем, если двигатель ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверить наличие искры. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в форсунке. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на подачу искры на свечи зажигания.Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить подачу топлива на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля.При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, забит фильтр или нет, можно понять по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты сопла.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает.Из-за забитых форсунок запуск двигателя ваз 2108 2109 21099 инжектор в морозные условия может быть затруднен. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу.Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 об этом виднее.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет.Чтобы устранить этот момент, нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, однако следует помнить, что есть частные случаи, в которых может помочь только СТО.

«Мы подробно рассмотрели причины, по которым ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор не заводится … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если двигатель ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться.То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверить наличие искры. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в форсунке. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить.Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность.Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить подачу топлива на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, засорился фильтр или нет, можно понять по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты сопла.

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок запуск двигателя ваз 2108 2109 21099 инжектор в морозные условия может быть затруднен.Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась.Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 об этом виднее.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет.Чтобы устранить этот момент, нужно просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, однако следует помнить, что есть частные случаи, в которых может помочь только СТО.

Любимый старый Жигуленок часто доставляет проблемы, отказываясь заводиться, глохнет ли его двигатель в самый неподходящий момент? Обычная ситуация.Рассмотрим сначала проблему с теоретической точки зрения. Для работы любого двигателя внутреннего сгорания требуется наличие 3-х факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливовоздушную смесь.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем крутит ли стартер. Если нет, то это ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Дальше уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, выкрутив с необходимыми предосторожностями любую свечу, тыкаем ее в высоковольтный провод и замыкаем на массу удерживая в сантиметре от цели. Есть искра — отлично. Карбюратор ваз 2109 не заводится, стартер крутит искру.Проверяем по той же методике наличие искры на центральном проводе и, если есть, то все в порядке.
• Отсутствие искры в первом случае означает однозначную замену коммутатора, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и забитые фильтры

2109 не заводится карбюратор искра есть бензин. Зимой наличие бензина не означает его попадания в карбюратор, так как вода может замерзнуть.Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, что она не замерзла и топливо поступает. Также может быть неисправен топливный насос, фильтр тонкой очистки или треснутые шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на предмет его чистоты и пытаемся запустить.

Двигатель без крышки. Если заводится, значит нет доступа воздуха к карбюратору (фильтр забит и/или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или заедает игольчатый клапан. После неэффективной продувки сжатым воздухом необходимо продуть его при снятой крышке карбюратора и если опять нет эффекта, то игольчатый клапан подлежит замене. Также можно проверить и продуть жиклер, предварительно открутив его (обратно нужно очень аккуратно, чтобы не «перетянуть»). Также есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Откручиваем их все и осматриваем на наличие нагара и/или остатков топлива. Если таковые имеются, то необходимо поджечь их пассатижами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность ВВ проводов

Провода проверяем, так как они тоже могут быть причиной неисправности.Если контакты откололись и подгорели с внутренней стороны крышки трамблера, то его нужно менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов также может привести к тому, что машина не заводится):

• Первый (обозначен на крышке) идет от крайнего левый и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, за ним четвертый.
• Крайний справа провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубья (один из них) стерлись, а тем более если есть надрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что Вы справились с поломкой самостоятельно.Если ничего не помогает, то нужно везти машину в ремонт. Но до автосервиса еще доехать надо, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот Жигули, если их завести с «толкача» или толкнуть под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развила скорость не менее 5 км/ч.
• Сцепление выжато и включена третья передача (конечно пойдет любая передача, но для «холодного» запуска лучше всего третья).
• Сцепление отпущено и когда из-за инерции ВАЗа колени провернутся, машина обязательно заведется. Затем выжимается сцепление и отключается третья передача.

Ваз 2109 греется карбюратор глохнет. Двигатель автомобиля глохнет во время движения. Причины и способы их устранения

Причин, которые приводят к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть несколько.Наиболее распространены такие, как засорение фильтра тонкой очистки топлива или жиклера, а также сбой в системе регулирования оборотов на карбюраторе.

Все причины касаются легко устранимых поломок своими силами, в гараже или на стоянке.

2109 глохнет на холостых тоже из-за недостаточного времени, однако у опытных водителей такой проблемы нет. Поэтому стоит сосредоточить усилия на поиске дефектов в двух направлениях – проверка проходимости топливопровода и установка карбюратора на режим холостого хода.

Топливопровод Стабильный холостой ход карбюратора регулируется жиклером. При неисправности жиклера его необходимо открутить и продуть воздухом под давлением, удалив тем самым частицы грязи. В случае серьезного засора можно использовать промывку разбавленной смесью бензина или ацетона.

На некоторые модели ВАЗ 2109 устанавливают форсунки с клапаном с электромагнитным управлением. Такой клапан регулирует подачу топливной композиции в жиклер. При нормальной работе подача топлива прекращается при частоте вращения двигателя более 2100 об/мин.Клапан снова открывается, когда скорость падает до 1900 об/мин .

Диагностировать его поломку можно только с применением специального оборудования на СТО. Однако есть и «народный» способ проверки. Для этого достаточно при работающем двигателе быстро отсоединить и подключить провод питания на клапане.

В момент таких манипуляций с проводом в клапане можно услышать щелчок, что будет свидетельствовать о его исправном состоянии.

Фильтр тонкой очистки топливной смеси устанавливается на топливопроводе перед насосом подачи бензина в карбюратор. По регламенту он должен заменяться на «2109» каждые 15 000 км, но это. Неравномерная работа двигателя (дергания) на холостом ходу и высоких оборотах может означать, что двигатель засорен.

В этом случае его необходимо заменить; продувка может быть эффективной только тогда, когда необходимо съездить в автомагазин за новым фильтром.

(контент_баннера)

Настройка карбюратора

Отечественной разработки и сборки устанавливался на ВАЗ 2109.Чтобы отрегулировать подачу топливной смеси к двигателю, вам понадобится отвертка с длинным лезвием и портативный тестер частоты вращения двигателя.

Карбюратор имеет два регулировочных винта, один для качества, а другой для подачи топлива.

Условия настройки для начала процедуры регулировки:

• отрегулирована система зажигания;
• двигатель прогрет до 90°С (зимой 85°С)

Действия по настройке карбюратора:

• винт, отвечающий за объем топлива, закручивается до тех пор, пока двигатель не заглохнет;
• для того же винта делаются два полных оборота в обратную сторону и двигатель запускается;
• если двигатель не заводится, винт делает еще один полный оборот;
• на тахометре, количество оборотов должно быть в районе отметки 1020 об/мин;
• добившись необходимых показаний тахометра, можно приступать к манипуляциям с винтом, отвечающим за обогащение смеси;
• этот винт необходимо крутить до того момента, пока обороты не достигнут отметки 850 об/мин;

Примечание: Водителям , не привыкшим к длительному прогреву двигателя, следует устанавливать обороты холостого хода на отметку 900 об/мин, так как отметка 850 об/мин оптимальна для хорошо прогретого двигателя.

Вышеуказанные манипуляции с регулировкой карбюратора и прочисткой топливопровода будут эффективны в том случае, если двигатель глохнет на холостом ходу нерегулярно. При постоянном возникновении проблемы холостого хода, в условиях СТО.

Иногда в пути случается такая неприятность, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше завести машину невозможно. Самое интересное в такой ситуации, что не было даже малейших признаков, предупреждающих (предвещающих) эти проблемы, машина ехала в штатном режиме, не было ни «чихания», ни «выстрела в глушитель».
Поскольку проблема распространенная, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка мотора и плохой запуск. Подробно рассмотрим все основные причины, вызывающие остановку двигателя на холостом ходу и в движении.
А так же причины почему не заводится в горячем состоянии и как решить такого рода проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 двигатель глохнет на холостом ходу по следующим причинам:

• Самый распространенный из них — , от которого напрямую зависят обороты холостого хода двигателя

• Проверить это достаточно просто.Когда машина не заводится, то от вращения стартером, то работа так же педалью газа, двигатель должен запуститься
• В случае, когда обороты сразу начинают плавать, после снятия ноги с педали газа — 99% из ста, что причина кроется именно в регуляторе, поэтому цена вопроса смешная
• Решение простое — замена регулятора, это займет у любого владельца ВАЗ минимум времени
• Вторая наиболее вероятная причина, из-за которой глохнет двигатель на ВАЗ 2109 на холостом ходу, это проблема с открытием дроссельной заслонки
• Такая «болезнь» лечится просто — чистка дроссельной заслонки
• При чистке заслонки проблема не решается, подозрение падает на неисправность, при ее неисправности мотор так же глохнет на холостых
• Решаем проблему заменой ДПДЗ, эта процедура не сложная и легко выполняется своими руками

Двигатель глохнет в движении

Довольно частый случай, когда двигатель глохнет во время движения, внезапно и по непонятной причине.
Поэтому ниже перечислим проблемы, при которых глохнет двигатель на ВАЗ 21093, и способы их устранения:

• Проверить уровень топлива в баке визуально или с помощью щупа, не полагаться только на датчик
• Заправка, вот и все решение
• При наличии топлива в баке — первое и самое очевидное — некачественное топливо, именно с него следует начинать поиск, когда у вас вдруг заглох двигатель на ходу
• Вам невероятно «повезло» что двигатель начинает глохнуть после заправки практически сразу, значит причина точно в топливе
• Устраняется сливом топлива из топливной системы, бака, заменой фильтра и заправкой новым топливом (при очередной заправке)
• Следующими подозреваемыми являются свечи зажигания, сразу после топлива, конечно
• Тут тоже все понятно — выкручиваем свечи, осматриваем и проверяем состояние, при необходимости проводим замену

• Забитый топливный фильтр так же вызывает перебои в подаче газа, в результате этого вы газуете, а двигатель глохнет
• Неисправность устранена

• Когда с топливным фильтром все в порядке, проверьте (многие автовладельцы почему-то забывают его периодически проверять)
• Если фильтр засорен, то воздух не поступает в камеры сгорания, поэтому горючая смесь в цилиндрах переобогащается топливом и заливаются свечи.Кроме того, из-за нехватки воздуха двигатель начинает «захлебываться», снижается его мощность, ослабевает процесс внутреннего сгорания в цилиндрах, двигатель со временем заглохнет
• Замена воздушного фильтра решает эту проблему (на худой конец продуть фильтрующий элемент ручным или ножным насосом, чтобы можно было добраться до ближайшего магазина)

• Еще одна подозрительная единица — бензонасос. При возникновении проблем с ним машина глохнет или вообще не заводится.
• Решает проблему ремонт либо полная замена топливного насоса (фото ниже)

• Аккумулятор на случай, когда двигатель на ВАЗ 2109 внезапно заглох, тоже не исключение
• Окислившиеся клеммы аккумуляторной батареи или плохой контакт также могут стать причиной неожиданной остановки двигателя.
• Обязательно проверьте клеммы аккумулятора, при необходимости очистите их или замените аккумулятор

• Если двигатель глохнет в движении и больше не запускается, то причину можно искать в электрогенераторе.
• При прекращении работы генератора сеть автомобиля начинает полностью питаться от аккумулятора, а он прослужит недолго (даже если новый и полностью заряженный)
• При работе и в машине это никак не отображается, пока не сядет заряд аккумулятора
• Ситуацию исправит ремонт или замена электрогенератора, и зарядка аккумулятора (можно заменить аккумулятор, чтобы добраться до ближайшего СТО, если у вас что-то есть)

• В современных инжекторных автомобилях причины часто кроются в различных датчиках.
• Однако, если вы в этом не разбираетесь, и все узлы, перечисленные выше, работают исправно, а с топливом все в порядке, то лучше обратиться к профессионалам на СТО, чем портить электронику, ковыряясь в случайный

Что вызывает остановку горячего двигателя

Бывают ситуации, когда двигатель глохнет в прогретом состоянии.
Наиболее вероятная причина — проблема с карбюратором:

• Во время движения автомобиля через карбюратор проходит воздушный поток, за счет чего карбюратор хорошо охлаждается, а также охлаждается проходящий через него бензин.
• В результате температура карбюратора намного ниже температуры двигателя.
• Из-за этого возникают проблемы, когда после длительной езды глушишь двигатель и делаешь остановку, карбюратор в этот момент начинает быстро нагреваться от корпуса двигателя
• Бензин в камере карбюратора начинает испаряться под воздействием температуры, заполняя парами пустоты, такие как воздушный фильтр, сам карбюратор и впускной коллектор
• При этом появляются воздушные пробки, а в поплавковой камере пропадает топливо.
• Решить проблему очень просто — несколько раз нажимаем наполовину педаль газа и снова запускаем двигатель
• Такими действиями вы сбросите лишние пары и израсходуете пересыщенную горючую смесь
• Отдельно стоит отметить, что аналогичные проблемы возникают в топливном насосе или топливопроводе.
• Как правило, это происходит в жару, из-за испарения бензина в системе или насосе в системе появляются воздушные пробки, препятствующие поступлению газа в карбюратор.
• Чтобы устранить проблему с помпой, можно облить ее холодной водой или накрыть мокрой тряпкой.

Вторая возможная причина заглох прогретый двигатель, проблема со стартером:

• Проверьте, проворачивается ли стартер при запуске, щелкает ли он или вообще не реагирует
• Если наши худшие опасения подтвердятся, стартер не крутит — нужно найти причину
• Когда вы в пути, осмотр обычно сводится к визуальному осмотру и осмотру силовых проводов.
• Вы можете завести машину без стартера, вам нужна помощь, чтобы толкнуть машину
• Если вернетесь домой, снимите и полностью проверьте стартер
• Если стартер неисправен, то необходим ремонт или замена.
• Еще одна причина, когда не заводится прогретый двигатель, это севший аккумулятор, решение уже было описано выше

Когда двигатель не запускается из-за попадания воды

Эта проблема чаще всего возникает во время дождя или проезда по луже:

• Выяснилось, что вода попала на приборы и провода
• Нам придется подождать, пока вода не испарится
• На будущее рекомендуется заизолировать катушку зажигания и крышку распределителя

Двигатель глохнет при наборе высоты

Что делать, если двигатель глохнет при наборе высоты:

• Проверить уровень топлива, возможно необходимо долить, при движении по уклону топливо утекало в сторону, а подача топлива перестала достигать
• При полном бензобаке открыть пробку на карбюраторе и слить бензин, попавший туда из-за перекоса автомобиля
• Вам понадобится шприц или специальная груша

Ничего не забыл!? Тогда на этом все, надеюсь наша статья оказалась для вас полезной, в решении задач и проблем в дальнейшем.Если описания недостаточно, посмотрите видео.

Одна из проблем, с которой может столкнуться автомобилист с отечественным автомобилем ВАЗ 2109 — глохнет карбюратор на ходу. Этой теме посвящено большое количество статей, но реальный опыт позволит быстрее решить проблему, так как причин тому несколько.

Итак, профессионалы, имеющие опыт решения проблемы ВАЗ 2109 с карбюраторным двигателем, глохнущим на холостом ходу, нашли несколько причин и способов их решения.

Причины и способы их устранения

Когда глохнет карбюратор на холостом ходу, то есть когда нога на педали газа, машина работает без нареканий, а как только опускаешь — глохнет, следует искать причину Причина в электромагнитном клапане холостого хода. Чтобы найти причину, нужно понять смысл автомата. Итак, карбюратор автомобиля имеет систему холостого хода, которая состоит из топливного канала с жиклером, воздушного канала и электромагнитного клапана. Когда автомобиль работает на холостом ходу, топливо передается в двигатель по специальному каналу холостого хода.Для обеспечения работы автомобиля на холостом ходу на жиклере расположены отверстия.

Какая неисправность приводит к тому, что пропадают обороты холостого хода?

Причин может быть две:

1. Проблемы с подачей топлива на холостом ходу.
2. В системе подсос воздуха, что нарушает оптимальное соотношение воздуха и бензина в горючей смеси.

В первом случае ответственность лежит на электромагнитном клапане холостого хода. Если он неисправен, топливо не сможет поступать в двигатель.

Для устранения причины снимите воздушный фильтр, с которого затем снимается крышка. После этого проводится мини-проверка здоровья. При включенном зажигании снимите и наденьте фишку на клапан. Об исправности катушки свидетельствуют характерные щелчки, которые раздаются при манипуляциях. Но для полной уверенности в исправности следует открутить вентиль. Для этого используйте ключ №13. Затем снимите жиклер и проверьте его на загрязнение. Продувая воздух ртом, проверьте, нормально ли он проходит через него.После такой проверки необходимо заткнуть пальцем отверстие в ЭПХХ (далее электромагнитный клапан холостого хода), включить зажигание. Эта процедура выдует мусор, скопившийся перед топливным жиклером, если таковой имеется.

Также следует проверить целостность уплотнительной резинки. При наличии повреждений, деформаций или неплотного прилегания будет подсасываться воздух, из-за чего отказ происходит на холостом ходу машины.

Если нет характерного щелчка при снятии и надевании чипа, то следует проверить, есть ли натяжение.Если нет, проверьте экономайзер дроссельной заслонки карбюратора.

В том случае, если напряжение есть, а заменить вентиль нечем (поломка случилась в дороге), то можно принять экстренные меры, которые позволят завершить маршрут. Для этого снимите жиклер, отломите пластиковую иглу и установите жиклер на место. В этом случае нет необходимости ставить провод на ЭПХХ.

Если все проведенные манипуляции не помогли устранить неисправность, то проблема кроется в подсосе воздуха, обнаружить который не так просто.

В этом случае порядок действий следующий:

1. Проверить герметичность крышки карбюратора, а также исправность бумажной прокладки между ними.
2. Проверьте все шланги на наличие повреждений и трещин.
3. Проверьте наличие заглушки на трубке, расположенной в задней части карбюратора. Если он отсутствует, убедитесь, что воздух не подсасывается. Для этого просто подставьте палец. Если обнаружен подсос воздуха, то автомобиль глушат и накручивают болт на трубку соответствующего диаметра, а другой конец надевают на выход карбюратора.

Известно, что утечки воздуха являются одной из самых частых причин. Как видите, неисправности, при которых глохнет карбюратор ВАЗ 2109 на ходу , можно найти самим, у меня даже особых навыков нет. И самое главное, вы также можете устранить их самостоятельно.

Привет всем владельцам автомобиля ВАЗ 2109. Сегодня мы рассмотрим основные причины, почему глохнет девятка. Если вы не в курсе, то автомобиль ВАЗ 2109 выпускался с 1988 по 2006 год, легендарная машина выпускалась с карбюраторными, а позже и с инжекторными двигателями.Но объединяет их одно, они могут заглохнуть в двух случаях, либо топлива мало, либо проблема с искрой, точнее с ее отсутствием. Теперь более подробно.

Опытные автовладельцы ВАЗ 2109 в случае если двигатель не заводится , в первую очередь ищут причину неисправности в свечах зажигания, для этого нужно выкрутить свечу и проверить искру, если его нет и штекер исправен, то нужно ехать к дистрибьютору.Нужно снять крышку распределителя и проверить контакты, возможно они подгорели. Также нужно внимательно осмотреть угольный стержень, который находится в центре. Возможно, он изношен или застрял и не достает до пластины ползунка. Также нередки случаи, когда на крышке трамблера появляется трещина, в результате чего происходит замыкание на массу.

Если убедились в целостности контактов, то можно поставить новый бегунок и проверить искру.Если это не помогло, то нужно проверить катушку зажигания и коммутатор, это делается заменой на новые. В редких случаях причиной сбоя зажигания может быть плохой контакт в блоке переключателей. Если все действия оказались напрасными и ВАЗ 2109 продолжает глохнуть, то нужно проверить датчик холла, который находится в трамблере. Также нужно проверить замок зажигания, возможно подгорели контакты.

Если на ВАЗ 2109 стоит карбюратор и искра присутствует, то наиболее вероятной причиной отказа двигателя будет засорение жиклеров, которые находятся в карбюраторе.Обычно они продуваются воздухом, чтобы добраться до форсунок, потребуется снять фильтр и крышку карбюратора вместе с поплавками. Также нужно обратить внимание на уровень топлива в поплавковой камере. Вы можете продуть его насосом для шин; при этом рекомендуется очистить дно поплавковой камеры от грязи.

Если двигатель автомобиля ВАЗ 2109 глохнет на холостых оборотах, то виноват электромагнитный клапан, который придется заменить на новый. Еще одной причиной может быть недостаточное количество топлива, которое поступает в цилиндры.Скорее всего, это связано с не плотно закрученным электромагнитным клапаном и происходит подсос воздуха, обедняющий тем самым горючую смесь. Следующая причина – заедание игольчатого клапана поплавковой камеры. В результате уровень топлива падает, и смесь снова обедняется.

На инжекторных ВАЗ 2109 при исправной системе зажигания найти причину выхода из строя этой системы довольно сложно, но на панели приборов есть кнопка «Проверить двигатель» и если этот индикатор загорается, нужно отправляйтесь на диагностику, чтобы разобраться с ошибками, которые выдает контроллер системы впрыска.
Ну вот и все мы рассмотрели основные причины, из-за которых глохнет автомобиль ВАЗ 2109. Всем пока.

Карбюратор ваз 2107, ремонт и регулировка карбюратора ваз 2107 своими руками. Как отрегулировать карбюратор на ваз 2107. Регулировка карбюратора ваз 2107 своими руками. Советы по ремонту.

ВАЗ 2107 – один из самых популярных представителей отечественной классики. И хотя такие седаны в наше время не выпускаются, их активно эксплуатируют многие автолюбители.Настройка карбюратора – один из самых актуальных вопросов для владельцев ВАЗ 2107.

Карбюратор ВАЗ 2107 Устройство

На всех отечественных автомобилях, как известно, всегда стояли и сейчас стоят штатные карбюраторы Озон, Вебер и Солекс. Они востребованы сегодня. На «семерке» стоит поплавковый карбюратор, как правило, фирмы Озон. Итак, схема обвязки карбюратора «Сэвенки» состоит из:

• Эконостат.
• Системы дозирования.
• Дроссель.
• Автономная система ХХ.
• Отсек для отвода газов Cartry.
• Поплавковая камера.
• Переходная система из двух камер.
• Ударный клапан ХХ.

Карбюратор ВАЗ 2107 Принцип работы

Принцип работы карбюратора прост. Его задача основана на создании воздушно-топливной смеси, смешивании воздуха и топлива в нужных пропорциях, после чего эта смесь попадает в камеру сгорания, где и происходит ее воспламенение.В состав карбюратора «Сэвенки» входят следующие устройства, обеспечивающие распределение топливной смеси:

1. Опора для двигателя ХХ.
2. Акперцерационный насос.
3. Поддержка стабильного уровня топлива.
4. Система экостатуса.
5. Поддержка запуска и прогрева.
6. Основная дозирующая камера, в которой расположены воздушные и топливные жиклеры, диффузор, колодец, распылитель ВТС, эмульсионная трубка.

Место установки карбюратора ВАЗ 2107

Карбюратор на «семерке» стоит в роторном пространстве, чуть выше двигателя, на впускном коллекторе.

Причины неисправности карбюратора

Основные причины неисправностей:

• Засорение форсунок.
• Детали и узлы карбюратора устарели, в результате чего произошли изменения в составе подаваемой смеси.
• Изменена регулировка карбюратора или он неправильно настроен, что вызывает изменение сечений и загрязнение калиброванных отверстий.
• Неправильно отрегулирован карбюратор или появились неисправности, вызванные неправильной сборкой или некачественным ремонтом.

Признаки неисправности карбюратора

Основные признаки неисправностей:

• Заглохший двигатель
• Раздача у охранников.
• Всякие «провалы», «дергания», «рывки» при нажатии на педаль газа.
• Вялая способность автомобиля к разгону.
• Увеличение расхода топлива.

Инструменты, приспособления, расходные материалы

1. Крестовая отвертка.
2. Разрезная отвертка.
3. Роговые ключи.
4. Кавказ.

Как снять карбюратор своими руками (пошагово)

1. Сначала снимите тросы привода заслонки с карбюратора и всех насадок. Снимите корпус воздушного фильтра, для чего необходимо открутить четыре гайки, которыми он крепится к шпилькам карбюратора. Отворачиваем прижимную гайку и стягиваем оболочку кабеля с монтажной скобы. Далее отсоединяем рычаги привода дроссельной заслонки.

2. Ослабьте хомут крепления и демонтируйте шланг подачи топлива.Затем отсоедините шланг, который отводит режущие газы.

3. Теперь отсоедините шланг, соединяющий пневмоклапан и экономайзер. После этого отсоедините шланг от Вакуумного регулятора распределителя зажигания.

4. Теперь можно разобрать сам карбюратор. Отворачиваем три гайки, которыми он крепится к впускному коллектору.
5. Не забудьте промазать отверстие впускного коллектора каким-нибудь чистым материалом, чтобы внутрь не попал различный мусор.

Как разобрать и почистить карбюратор

Как правило, необходимость разборки карбюратора возникает при необходимости его очистки.

• После снятия карбюратора необходимо положить его на чистую поверхность, открутить винты крепления и снять его крышку. Затем откручиваем все форсунки. Далее аккуратно вытащите эмульсионные трубки, которые находятся под литражами воздуха.

• Отвинтите клапан нагнетательного насоса и вытащите его отверткой.Под клапаном находится уплотнительное кольцо, аккуратно демонтируйте его. Далее с помощью пассатижей необходимо извлечь диффузоры вторичной и первичной камеры карбюратора.

• Открутите винт ускорительного насоса и вытащите его. Затем отвинтите пробку топливного перехода вторичной камеры и снимите ее. Открутив его, необходимо снять сам джибелер с его корпуса.

• С противоположной стороны аналогичным образом откручиваем и снимаем корпус прокладки, затем из корпуса вынимается сам жеклер.
• Отверните четыре винта крепления диафрагмы ускорительного насоса. Теперь снимите крышку, пружину и диафрагму.

• Затем снимите растяжку пружины рычага пневмопривода, оттяните фиксатор-защелку тяги и выведите ее из зацепления с рычагом дроссельной заслонки. Откручиваем винты крепления и снимаем пневмопривод с карбюратора.

• На последнем этапе производится резка карбюратора путем демонтажа корпуса дроссельной заслонки. Отверните два винта крепления корпуса и снимите его вместе с уплотнительной прокладкой.Снимите экономайзер и микропереключатель блока EPHX. Затем крутим контрольные винты холостого хода и качества смеси.

• Корпус карбюратора помещают в емкость, куда предварительно заливают ацетон, и дают выдавить его из нагара. Проверьте состояние всех компонентов и при необходимости замените неисправные элементы на новые. Не чистите форсунки металлической проволокой, так как есть риск повреждения внутренней поверхности каналов.Откройте форсунки в ацетоне, а затем продуйте сжатым воздухом.

Как снять ускорительный насос

Чтобы снять ускорительный насос с карбюратора, открутите четыре винта крепления его крышек, а затем еще один винт, фиксирующий непосредственно сам ускорительный насос. Затем вытащите его из корпуса.

Регулировка поплавковой камеры

Чтобы отрегулировать поплавковую систему, выполните следующие действия:

• Сначала проверьте положение расположения и выровняйте удерживающую его скобу (если она деформирована).Необходимо, чтобы поплавок был равномерно погружен в камеру.
• Затем производим регулировку при закрытом игольчатом клапане. Откройте крышку камеры и переместите поплавок. Затем аккуратно потяните скобу языка.

• Расстояние между крышкой крышки и поплавком должно быть не более 7 и не менее 6 мм. Расстояние в подводном состоянии должно составлять 1-2 миллиметра. Если больше, то неисправна игла.

• Расстояние между иглой и поплавком под открытым игольчатым клапаном должно быть 15 мм.

Как проверить сетчатый фильтр

Перекачивая бензин, заполнить поплавковую камеру, в результате чего запорный клапан закрывается. После этого сдвиньте верхнюю крышку фильтра, снимите клапан, промойте его в растворителе, а затем продуйте сжатым воздухом.

Если в условиях больших нагрузок вы заметили нарушения в работе мотора, значит, нарушена подача топлива по топливной системе. Кроме того, это может говорить о поломке сетчатого фильтра.

Категорически запрещается протирать тряпкой дно поплавковой камеры, так как после этого на дне камеры останутся волокна, быстро засоряющие жиклеры. Очистка производится резиновой грушей. После этого продуйте каналы сжатым воздухом.

Что касается герметичности запорной иглы, то также необходимо проверить грушу, так как ее давление сжатия идентично давлению топливного насоса.

Установка карбюратора ВАЗ 2107

Для установки карбюратора обратно необходимо нанести на место установки новый уплотнитель, который устанавливается самим карбюратором.Накрутить гайки на четыре крепления для плотного прилегания карбюратора к коллектору:

1. Затем подсоедините два тонких шланга вентиляции и вакуума к двум штуцерам, расположенным в верхней части карбюраторного устройства.
2. Далее подсоедините шланг подачи топлива к впускному клапану. Желательно заменить хомут на новый.
3. С противоположной стороны прикрутить шланг к «обратке».

4. Затем подключите провод EPHX к электромагнитному клапану.
5. Пружину, возвращающую дроссельную заслонку, желательно установить так, как вы будете подключать воздух и дроссельную заслонку.

Как отрегулировать карбюратор

Регулировка карбюратора выполняется в несколько этапов:

1. Необходимо произвести детальный осмотр карбюратора, очистить его от различных загрязнений и других дефектов.

2. Затем очистите сетчатый фильтр и промойте поплавковую камеру.
3. Далее очистите форсунки поплавка.
4. После этого отрегулируйте поплавковую систему, пусковой механизм и холостой ход.

Как отрегулировать холостой ход ваз 2107

Для регулировки ХХ прогрейте автомобиль до рабочей температуры и винтом качества отрегулируйте максимальное количество оборотов, при этом винт не трогая. Затем винтом количества установите значение на 100 об/мин больше, чем обычно. Возьмите двигатель и винт качества, чтобы отрегулировать скорость до правильного значения.

Советы проф.

Рекомендуем посмотреть следующее видео на эту тему.

Тормозная система ВАЗ-2109. Устройство тормозной системы ВАЗ-2109

ВАЗ-2109 двухконтурный, имеет гидравлический привод. Давление в нем достаточно большое, поэтому необходимо использовать шланги с надежным армированием и металлические трубы. Разумеется, их состояние необходимо поддерживать на должном уровне, чтобы не произошло утечки жидкости. Но преимущество используемой на автомобиле системы в том, что при обрыве одного из шлангов торможение все равно будет осуществляться двумя колесами.Следовательно, аварийной ситуации можно избежать. В крайнем случае можно использовать стояночный тормоз.

Главный тормозной цилиндр

ГТЦ является наиболее важным, так как именно с его помощью в трубках создается необходимое давление. Он состоит из поршня, который перемещается в полости цилиндра по идеально ровной поверхности. В качестве уплотнителей используются резиновые кольца, которые при ремонте необходимо заменять. Тормозная система автомобиля ВАЗ-2109 имеет высокую эффективность, во многом это обеспечивается применением надежных элементов.

Особое внимание следует уделять эксплуатации автомобиля. Не секрет, что он слишком агрессивен, содержит много присадок, обеспечивающих стабильную работу. Обратите внимание, что когда жидкость сжимается, температура жидкости повышается и, следовательно, изменяется вязкость. Использование добавок позволяет избавиться от этого эффекта. Один недостаток – дополнительные компоненты со временем испаряются. Опытные мастера рекомендуют заменять жидкость в системе не реже одного раза в два года.

Вакуумный усилитель

Если вы знаете устройство тормозной системы ВАЗ-2109, то вы видели, что на брандмауэре (между салоном и моторным отсеком) находится большая цилиндрическая емкость, с которой находится ГТЦ связанный. Также от этой емкости идет шланг к карбюратору (если на автомобиле используется такая система впрыска топлива). Это вакуумный усилитель тормозов.

Служит для облегчения управления автомобилем. С его помощью в несколько раз снижается усилие, которое необходимо приложить к педали, чтобы остановить машину.Ваш комфорт и безопасность гарантированы. Чтобы оценить все преимущества использования этого устройства, попробуйте покататься на старой «Жигуленке», не имеющей вакуумного усилителя. Разница просто колоссальная — все движения колодок отдают ударами по педали, а эффективность торможения крайне низкая.

Суппорты тормозные

На переднюю ось устанавливаются суппорты, которые плотно прижимают колодки к поверхности диска. При ремонте тормозной системы ВАЗ-2109 к замене суппортов прибегают редко, так как они имеют большой ресурс.Это устройство, состоящее из алюминиевого корпуса, в котором имеется отверстие для подключения к трубке с помощью шланга. Рядом расположено отверстие, в которое вкручивается штуцер, используемый при прокачке системы. Внутри находится стальной поршень. Именно он приводит колодки в движение.

Передний суппорт крепится двумя болтами. При выполнении работ не нажимайте на педаль тормоза, если передние колодки сняты. Это вытолкнет поршень из корпуса. После этого собрать его будет невозможно.Задняя тормозная система ВАЗ-2109 немного проще. В нем используется суппорт, но он выполнен в виде цилиндра, с обеих сторон которого расположены поршни. С их помощью подушечки разводятся в стороны.

Регулятор давления

Этот элемент позволяет сделать тормозную систему более эффективной. Ни для кого не секрет, что весь процесс торможения осуществляется на 75% передними колесами. А остальные — обратно. Но это ориентировочное значение, оно зависит от многих параметров.Например, на него влияет степень загрузки автомобиля, а также интенсивность торможения. Поэтому для эффективной работы необходимо, чтобы тормозная система ВАЗ-2109 самостоятельно регулировала усилие на суппортах передних и задних колес.

С помощью этого простого механизма снижается давление в трубе, по которой жидкость подается на заднюю ось автомобиля. Он крепится к задней балке с помощью кронштейна. При проведении ремонта необходимо предварительно обработать резьбовые соединения проникающей смазкой.Чтобы открутить концы трубок, потребуется использовать специальный ключ. Его можно приобрести в автосалонах, и он является обжимным. В отличие от рожкового дерева или кепки, не слизывает края.

Трос ручника

Можно даже сказать, что это второстепенный элемент всей системы, так как, к сожалению, не все автомобилисты пользуются стояночным тормозом. Поэтому за состоянием этого узла не следят, без которого схема тормозной системы ВАЗ-2109 казалась бы неполной.Причиной тому является привычка ставить машину на скорость. А зимой такая привычка оказывается полезной, ведь колодки могут примерзать к барабану. В начале движения весь механизм в задних барабанах может просто развалиться.

Но это часто необходимо. Только не каждый может его правильно настроить. Работу желательно проводить на яме или подъемнике, так удобнее. Сначала поднимите рычаг стояночного тормоза на два щелчка. Затем с помощью гаечных ключей ослабьте контргайку.Используя вторую, регулировочную гайку, натяните трос. Опустите рычаг и проверьте, касаются ли барабаны колодок. Если нет, то настройка правильная.

Замена трубок и шлангов

При проведении данной работы потребуется использовать специальный обжимной ключ на 8, о котором говорилось выше. Также необходимо приобрести в магазине медные прокладки. Использовать старые запрещено, так как они деформируются и не смогут обеспечить герметичность. Всего тормозная система ВАЗ-2109 имеет три гибких трубки – для подключения передних суппортов и для подключения усилителя к контуру заднего колеса.

При замене шланга он должен быть полностью слит с жидкостью. Для этого откручиваем штуцеры на каждом из суппортов. В месте соединения гибкой и жесткой труб устанавливается металлическая скоба, которая крепит их к скобе на корпусе. Также шланги крепятся с помощью резинового уплотнителя. В месте соединения шланга с металлической трубкой и опорой необходимо установить медные шайбы для герметизации.

Замена тормозной жидкости

Замена жидкости в системе производится планово, как указано выше, каждые два года.Но если тормозная система ВАЗ-2109 ремонтируется, устанавливаются новые трубки или шланги, то потребуется долить жидкость и провести прокачку. Для этого собираются все элементы, в расширительный бачок заливается жидкость. Подкачка осуществляется от самого дальнего колеса — заднего правого. И двигайтесь по мере приближения к переднему левому, ближайшему к тормозному цилиндру. Чтобы не запутаться с первого раза, вам поможет схема тормозной системы ВАЗ-2109.

Пригодится небольшая емкость, в которую вы нальете тормозную жидкость.Также нужно использовать небольшой кусок прозрачного шланга. Если нет подходящей, то одолжить у системы очистки лобового стекла на время ремонта. С его помощью контролируйте воздух, выходящий из системы по пузырькам. Помощник сидит на месте водителя, он должен выжать педаль и удерживать ее в крайнем положении. В это время вы откручиваете штуцер и выпускаете воздух. Однако при любой неисправности тормозной системы ВАЗ-2109 необходимо провести прокачку – это обеспечит эффективность работы.

Замена колодок

Впрочем, это самое простое, что может вас ожидать при обслуживании. К сожалению, на автомобилях ВАЗ-2109 не предусмотрен контроль износа колодок, поэтому его необходимо проводить визуально. Для замены потребуется снять колесо, предварительно приподняв ремонтируемую сторону. После этого откручиваем один болт крепления суппорта и сдвигаем его переднюю часть, освобождая доступ к колодкам, которые просто снимаешь. Устройство тормозной системы ВАЗ-2109 таково, что полностью снимать суппорт не нужно.Сразу поставить новые колодки не получится. Сначала нужно прижать поршень суппорта с помощью монтировки, чтобы увеличить зазор от него до поверхности диска.

ВАЗ 2109: устройство трамблера и замена

В статье будет рассмотрен автомобиль ВАЗ 2109, дано устройство его трейдера. Нормальная работа трамблера – залог стабильной работы ДВС. Причина в том, что с помощью распределителя искра подается на электроды свечи.И это происходит не только при движении автомобиля, но и на холостом ходу.

Для чего нужен разбрасыватель?

Нормальная работа распределителя крайне важна для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция распределителя зажигания заключается в том, что он корректирует момент опережения зажигания. Другими словами, он выбирает правильный момент для подачи искры на электроды свечи. И этот фактор зависит от определенных факторов, среди которых частота вращения коленчатого вала, нагрузка на двигатель и многие другие.Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть трамблера. Если двигатель на автомобиле ВАЗ 2109, устройство трамблера которого рассматривается в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, требуется ремонт трамблера. Процесс этот не сложный, образование электрика не нужно, достаточно придерживаться небольшой инструкции.

Конструкция беговой дорожки

Это основной элемент всей системы зажигания. Он необходим для регулирования управления и передачи малоамплитудных электрических сигналов от датчика Холла к электронному коммутатору. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. И эта последовательность зависит от цилиндра, в котором должен произойти такт зажигания. На автомобиле ВАЗ 2109, устройство которого почти точно такое же, как и такой же узел на «классике», установлена ​​бесконтактная система зажигания.Контактные типы систем никогда не применялись на этой серии автомобилей. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как имеет много недостатков. Главное — наличие контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли к датчику Холла. Стоит отметить, что работа обеих систем практически одинакова. Единственным исключением является конструкция прерывателя. Вот простое устройство трамблера ВАЗ 2109.Карбюратор находится в системе питания, главным элементом является распределитель зажигания. Если машина инжекторная, то трамблёр отсутствует.

Особенности конструкции

Кроме того, трамблер ВАЗ 2109, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, способствующих нормальной работе распределителя. Помимо вакуум-корректора, датчика Холла, центробежного регулятора, имеется пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи.Бегунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его значение составляет около 1 кОм. Также имеются упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одного конца крышка крепится двумя болтами. Из таких элементов — трамблер ВАЗ 2109, устройство, фото и конструкция которого приведены в статье.

Как определить сломан ли трамблер

Определить неисправность электронного распределителя зажигания достаточно просто.Начинает дергаться при езде на машине. И никаких других предпосылок нет. Другими словами, топливо в баке качественное, бензонасос в норме, карбюратор исправен. Двигатель начинает глохнуть, когда автомобиль набирает определенную скорость. Часто причиной этого является замасливание контактов, которые находятся на корпусе выключателя. Также двигатель может не запускаться. Слышен стук поршневых пальцев при наборе скорости. Если скорость крайне низкая, увеличивается расход бензина, то имеет место поломка распределителя зажигания или каких-то его узлов.Крышка трамблера ВАЗ 2109 может разрушиться.

Что может выйти из строя?

И чаще всего сгорает бегунок, который раздает высокое напряжение на электроды свечей. Также могут сгореть контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не заводится, то возможно разрушены центральные контакты в крышке трамблера ВАЗ 2109. Устройство трамблера таково, что без использования таких контактов не обойтись. Датчик Холла также может быть поврежден.Очень часто расшатывается подшипник этого датчика или происходит его разрушение. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, у штекера, к которому подключен датчик Холла, очень плохой контакт.

Снятие распределителя

Данная инструкция потребуется при необходимости замены трамблера ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания.Для этого нужно сначала отсоединить минусовую клемму от аккумулятора. Затем — отсоедините все казенные провода, идущие к крышке распределителя зажигания. Также отсоединяется шланг, который идет от вакуум-корректора к карбюратору. После этого необходимо отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка трамблера

Обратите внимание, что на автомобиль ВАЗ 2109 можно установить трамблер только в одно положение его ротора.Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала никаких меток наносить не нужно. Достаточно открутить три гайки, которые крепят корпус к ГБЦ. Но перед этим необходимо отсоединить штекер, который соединял датчик Холла с выключателем.

Если не снимать ремень ГРМ, а вести работу только с распределителем зажигания, то при установке трамблера не нужно выставлять коленвал по меткам. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии.Распределитель нельзя ставить как-то не так, он становится только в одно положение. При этом контакт ползунка всегда будет в том положении, в котором он должен находиться. О том, как установить трамблер на ВАЗ 2109, много говорить не стоит. Главное правильно пометить распределитель и коленвалы.

Начало разборки трамблера

Сначала откручиваем два болта, которыми крышка крепится к корпусу трамблера. Затем выньте ползунок, потянув его вверх.Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа, ни гари. При этом в обычном положении ползунок должен быть прочно прикреплен к ротору трамблера. Хорошая посадка обеспечивается небольшой листовой пружиной. В том случае, если произошло ослабление или он сломался или деформировался, следует полностью заменить весь бегунок. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода трамблера ВАЗ 2109 должны быть отключены от системы питания.

Проверить бегунок и далее разобрать

Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление, которое находится между контактами меди на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем получается клемма, с помощью которой передается низкое напряжение. Для этого необходимо открутить болт, который его крепит. Отверткой нужно подтянуть держатель и вынуть провод.Затем закручиваются два болта, с помощью которых крепится опорная пластина бесконтактного датчика Холла. После этого вы можете удалить его. Стопорное кольцо вытаскивается, возможно, это потребует больших усилий. Но можете не волноваться, разорвать этот узел вряд ли получится.

После этого нужно открутить два болта, которыми был закреплен вакуумный корректор, без него трамблер ВАЗ 2109 работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора.С помощью отвертки необходимо стянуть тягу этого корректора с опорой на пластине.

Окончание разборки

После этого можно полностью снять с корпуса распределителя зажигания вакуумный корректор и вытащить опорную плиту. В случае появления задиров, надрывов или чрезмерного износа ступицы необходимо полностью заменить этот элемент. Затем необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится сразу за ней на трамблере.Штифт, крепящий муфту, прижимается к пружинному кольцу. Его обязательно нужно удалить. В том случае, если уплотнительное кольцо имеет износ или затвердело, а то и вовсе порвалось, замените его на новое. Чтобы выбить штифт из муфты, надо взять хотя бы небольшой гвоздь, а лучше – тонкий шил. Затем разберите пластину на центробежном регуляторе. Проверьте вращение грузов этого регулятора на осях. Если он тяжелый, то необходимо снять стопорные кольца и эти грузики.Тщательно прочистите в нем все отверстия и смажьте.

Если вам необходимо заменить прерыватель, то необходимо открутить два болта, которые его крепят, затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить вместе с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Соберите в обратном порядке.

р>

Ваз 2109 глохнет на ходу и не заводится. Двигатель автомобиля глохнет во время движения. Почему глохнет горячий двигатель

Автомобиль ВАЗ 2109 оборудован двумя типами системы питания двигателя — инжекторной и карбюраторной. Как известно, карбюраторная система из-за своей тяжелой конструкции чаще подвержена любым неисправностям, влияющим на ходовые и технические качества автомобиля. Поэтому в этой статье мы рассмотрим именно карбюраторный тип питания.

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты на холостом ходу, и двигатель просто глохнет.Причин может быть много, и всех их объединяет ряд характерных признаков.

Первая причина — забит жиклер холостого хода. Несмотря на то, что в системе подачи топлива 2 фильтра (грубой и тонкой очистки), даже одной пылинки может быть достаточно, чтобы забить жиклер.

Также может засориться сам фильтр тонкой очистки. Это часто случается, когда фильтр вовремя не заменили на новый. Реже случаются сбои в неработающей системе.

Нет никакой разницы между симптомами, ни для одной из причин проблемы, вообще.Определить, что именно нужно почистить или поменять, можно только с помощью визуального осмотра, или диагностики.

Так же иногда скорость не только пропадает совсем, но и плавает. При этом автомобиль ВАЗ 2109 не глохнет. В этом случае к вышеперечисленным причинам следует добавить: неисправный электромагнитный клапан, либо датчик холостого хода.

Поиск и устранение неисправностей

Для того, чтобы устранить эту проблему, необходимо определить ее виновника. После того, как вы определили место возникновения проблемы, можно начинать подготовку к ремонтным работам.В первую очередь проверьте, насколько хорошо настроен карбюратор. Для этого затяните винт качества и винт количества до упора, а затем выкрутите его, как указано в заводских настройках карбюратора (часто настройки карбюратора таковы: винт качества — 2,5 оборота, количества — 4 оборота). Если изменений нет и двигатель по-прежнему не держит холостые обороты, а то и вовсе глохнет, то нужно искать причину, выбирая из вышеперечисленных.

Для определения причины потребуется разобрать карбюратор автомобиля ВАЗ 2109.Сняв его верхнюю часть, перед вами откроется поплавковая камера. Проверьте уровень бензина в нем. Он должен быть около 25 мм. Если с уровнем все в порядке, то перейдем непосредственно к жиклерам.

Жиклер холостого хода, расположенный в поплавковой камере, необходимо снять и проверить на наличие мусора или пылинок. Если в жиклерном отверстии был обнаружен мусор, то его необходимо продуть и промыть бензином. Если же мусора в лунке нет, то продолжаем искать причину дальше.

Карбюратор мы осмотрели, теперь можно переходить к фильтру тонкой очистки. Посмотрите на состояние бензина в картере фильтра. Если на дне нет осадков, фильтр еще в хорошем состоянии. Если же на дне есть хоть какие-то частицы, его необходимо срочно заменить.

После того, как вы почистили карбюратор и поменяли фильтр тонкой очистки, заведите автомобиль ВАЗ 2109 и проверьте его работу, на холостом ходу. Если обороты все еще плавают или двигатель глохнет, причиной может быть датчик холостого хода.

Проверить датчик можно следующим образом: отсоединить от него провода, и проверить вольтметром. Минусовой провод кладем на массу, а плюсовой — на колодку разъема. Включаем зажигание, и следим за показаниями прибора. Датчик должен выдавать 12 вольт. Если такой силы тока нет, то скорее всего датчик неисправен.

Если после процедуры выяснится, что датчик в норме, но изменений по-прежнему нет (плавают обороты и глохнет двигатель), то остается последний вариант — электромагнитный клапан.Проверить его достаточно сложно, поэтому проще поставить новый.

Теперь ваш автомобиль ВАЗ 2109 должен стабильно работать, как на холостом ходу, так и во время движения. Если же двигатель все же глохнет, хотя обороты уже не плавают, то причина гораздо серьезнее, и, скорее всего, потребуется специальная диагностика и вмешательство специалиста.

Причин, которые приводят к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть несколько. Наиболее распространенными являются такие как засорение фильтра тонкой очистки топлива или жиклера, а также сбой в системе регулирования скорости на карбюраторе.

Все причины относятся к легко устранимым поломкам своими силами, в гараже или на стоянке.

2109 глохнет на холостых тоже из-за недостаточного времени, однако у опытных водителей такая проблема не возникает. Поэтому стоит сосредоточить усилия по поиску дефектов в двух направлениях – проверка проходимости топливопровода и настройка карбюратора на холостой ход.

топливопровод Стабильная работа карбюратора в режиме холостого хода контролируется жиклером.При неисправности жиклера его необходимо открутить и продуть воздухом под давлением, удалив тем самым частицы грязи. При серьезном засоре можно прибегнуть к промывке разбавленной смесью бензина или ацетона.

На некоторые модели ВАЗ 2109 устанавливают форсунки клапана , имеющие электромагнитное управление. Такой клапан регулирует подачу топливной композиции в жиклер. При нормальной работе подача топлива прекращается при частоте вращения двигателя выше 2100 об/мин. Клапан снова открывается, когда обороты падают до 1900 об/мин .

Диагностировать его поломку можно только с применением специального оборудования на СТО. Однако есть и «народный» способ проверки. Для этого достаточно произвести быстрое отключение и подключение провода подачи питания на клапан при работающем двигателе.

В момент таких манипуляций с проводом в клапане можно услышать щелчок, что будет свидетельствовать о его исправном состоянии.

Фильтр тонкой очистки топливной смеси устанавливается на топливопроводе перед насосом подачи бензина в карбюратор.По регламенту он должен заменяться на «2109» каждые 15 000 км, но это. Неравномерная работа двигателя (рывки) на холостых и высоких оборотах может означать его засорение.

В этом случае его необходимо заменить, продувка может быть эффективной только тогда, когда необходимо съездить в автосалон за новым фильтром.

(контент_баннера)

Настройка карбюратора

На ВАЗ 2109 устанавливалась отечественная конструкция и сборка. Для регулировки подачи топливной смеси в двигатель понадобится отвертка с длинным жалом и переносной прибор для измерения оборотов двигателя.

На карбюраторе два регулировочных винта, один отвечает за качество, а другой винт за количество подаваемого топлива.

Условия настройки для начала процедуры регулировки:

• отрегулирована система зажигания;
• двигатель прогрет до 90°С. (зима 85°C)

Действия по настройке карбюратора:

• винт, отвечающий за объем топлива, закручивается до тех пор, пока двигатель не заглохнет;
• для того же винта делаются два полных оборота в обратную сторону и заводится двигатель;
• если двигатель не заводится, винт делает еще один полный оборот;
• на тахометре, количество оборотов должно быть в районе отметки 1020 об/мин;
• добившись необходимых показаний тахометра, можно начинать манипулировать винтом, отвечающим за обогащение смеси;
• этот винт необходимо вращать до тех пор, пока скорость не достигнет 850 об/мин;

Примечание: Водителям , не привыкшим к длительным прогревам двигателя, следует на холостом ходу около 900 об/мин, так как 850 об/мин оптимальны для хорошо прогретого двигателя.

Вышеуказанные манипуляции с настройкой карбюратора и прочисткой топливопровода будут эффективны, если двигатель глохнет на холостых оборотах нерегулярно. При постоянном возникновении проблемы холостого хода, в СТО.

Привет всем владельцам автомобиля ВАЗ 2109. Сегодня мы рассмотрим основные причины, почему глохнет девятка. Если вы не в курсе, то автомобиль ВАЗ 2109 выпускался с 1988 по 2006 год, легендарная машина выпускалась с карбюраторными, а позже и с инжекторными двигателями.Но объединяет их одно, заглохнуть они могут в двух случаях, либо топлива мало, либо проблема с искрой, точнее с ее отсутствием. Теперь больше.

Опытные автовладельцы ВАЗ 2109 если двигатель не заводится , в первую очередь ищут причину неисправности в свечах зажигания, для этого нужно выкрутить свечу и проверить искру, если она нет и свеча в хорошем состоянии, то нужно ехать к дистрибьютору.Нужно снять крышку трамблера и проверить контакты, возможно они подгорели. Также нужно внимательно осмотреть угольный стержень, который находится в центре. Возможно, он изношен или застрял и не достает до пластины ползунка. Также нередки случаи, когда на крышке трамблера появляется трещина, в результате чего происходит замыкание на массу.

Если убедились в целостности контактов, то можно поставить новый бегунок и проверить искру.Если это не помогло, то нужно проверить катушку зажигания и коммутатор, это делается заменой на новые. В редких случаях причиной сбоя зажигания может быть плохой контакт в блоке переключателя. Если все действия оказались напрасными и ВАЗ 2109 продолжает глохнуть, то нужно проверить датчик холла, который находится в трамблере. Также нужно проверить замок зажигания, там могли быть подгоревшие контакты.

Если на ВАЗ 2109 стоит карбюратор и искра присутствует, то наиболее вероятной причиной отказа двигателя будет засорение жиклеров, которые находятся в карбюраторе.Обычно они продуваются воздухом, чтобы добраться до жиклеров потребуется снять фильтр и крышку карбюратора вместе с поплавками. Также нужно обратить внимание на уровень топлива в поплавковой камере. Продуть можно шинным насосом, при этом дно поплавковой камеры рекомендуется очистить от грязи.

Если двигатель автомобиля ВАЗ 2109 глохнет на холостых оборотах, то виноват электромагнитный клапан, который придется заменить на новый. Еще одной причиной может быть недостаточное количество топлива, которое поступает в цилиндры.Скорее всего, это связано с неплотным электромагнитным клапаном и происходит подсос воздуха, обедняющий тем самым горючую смесь. Следующая причина – заедание игольчатого клапана поплавковой камеры. В результате уровень топлива падает, и смесь снова становится бедной.

На инжекторных ВАЗ 2109 с работающей системой зажигания найти причину выхода из строя этой системы довольно сложно, но на панели приборов есть кнопка «проверить двигатель» и если этот индикатор загорается, то нужно отправляйтесь на диагностику, чтобы разобраться с ошибками, которые выдает контроллер системы впрыска.
Ну вот и все мы рассмотрели основные причины, из-за которых глохнет автомобиль ВАЗ 2109. До свидания со всеми.

Одна из проблем, с которой сталкивается автолюбитель, имеющий отечественный автомобиль ваз 2109 – глохнет карбюратор на ходу. Этой теме посвящено большое количество статей, но реальный опыт позволит быстрее решить проблему, так как причин тому несколько.

Итак, профессионалы, имевшие опыт решения проблемы ВАЗ 2109 с глохнущим на холостом ходу карбюраторным двигателем, нашли несколько причин и способов их решения.

Причины и способы устранения

Когда карбюратор ВАЗ 2109 глохнет на холостом ходу, то есть при нахождении ноги на педали газа машина работает без нареканий, а как только опускаешь — глохнет, надо искать причину в электромагнитном клапане холостого хода. Чтобы найти причину, нужно понять смысл автомата. Итак, карбюратор автомобиля имеет систему холостого хода, которая состоит из топливного канала с жиклером, воздушного канала и электромагнитного клапана. Когда автомобиль работает на холостом ходу, топливо подается к двигателю по специальному каналу холостого хода.Для обеспечения работы автомобиля на холостом ходу на жиклере расположены отверстия.

Какая неисправность приводит к тому, что пропадает холостой ход?

Причин может быть две:

1. Проблемы с подачей топлива на холостом ходу.
2. В системе имеется утечка воздуха, что нарушает оптимальное соотношение воздуха и бензина в горючей смеси.

В первом случае ответственность лежит на электромагнитном клапане холостого хода. Если он выйдет из строя, топливо не сможет поступить в двигатель.

Для устранения причины снимите воздушный фильтр, с которого затем снимается крышка. Далее следует мини-проверка. При включенном зажигании снимите и наденьте фишку на клапан. Характерные щелчки, которые раздаются при манипуляциях, свидетельствуют об исправности катушки. Но чтобы быть полностью уверенным в исправности, клапан следует выкрутить. Для этого используйте ключ №13. Затем снимите жиклер и проверьте его на загрязнение. Выдувая воздух через рот, посмотрите, нормально ли он проходит через него.После такой проверки необходимо закрыть пальцем отверстие в ЭПХХ (далее электромагнитный клапан холостого хода), включить зажигание. Эта процедура выдует мусор, скопившийся перед топливным жиклером, если таковой имеется.

Также следует проверить целостность уплотнительной резинки. При наличии повреждений, деформации или неплотного прилегания будет подсасываться воздух, из-за чего машина будет работать со сбоями на холостом ходу.

Если нет характерного щелчка при снятии и надевании чипа, то следует проверить, есть ли натяжение.В противном случае следует проверить экономайзер. дроссельная заслонка карбюратора.

В том случае, если напряжение есть, а заменить клапан нечем (поломка случилась в дороге), то можно принять экстренные меры, которые позволят завершить маршрут. Для этого снимите жиклер, отломите пластиковую иглу и установите жиклер на место. В этом случае нет необходимости ставить провод на ЭПХХ.

Если все проделанные манипуляции не помогли устранить неисправность, то проблема кроется в подсосе воздуха, обнаружить который не так просто.

В этом случае порядок действий следующий:

1. Следует проверить герметичность крышки карбюратора, а также исправность бумажной прокладки между ними.
2. Проверьте все шланги на наличие повреждений или трещин.
3. Проверьте наличие заглушки на трубке, расположенной за карбюратором. Если он отсутствует, убедитесь, что воздух не подсасывается. Для этого достаточно ткнуть пальцем. Если обнаружен подсос воздуха, то автомобиль глушат и на трубку соответствующего диаметра накручивают болт, а другой конец надевают на выход карбюратора.

Известно, что при подсосе воздуха — это одна из самых частых причин. Как видите, неисправности, из-за которых глохнет карбюратор ВАЗ 2109 на ходу , можете найти сами, у меня даже особых навыков нет. И самое главное, вы также можете устранить их самостоятельно.

Список причин остановки карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу). Данная проблема может возникать из-за сбоев в работе различных систем двигателя: топливной, зажигания и т.д.

Перечень основных неисправностей, приводящих к тому, что двигатель автомобиля глохнет на ходу

1. Топливный бак закончился.

В одном случае показания датчика уровня топлива могут быть просто неверными (он вышел из строя). В другом случае, даже если датчик показывает, что в баке осталось немного топлива, топливозаборник в такой ситуации всасывает воду, грязь, осадки и отложения со дна бензобака. Двигатель на такой смеси работать не будет и будет глохнуть хоть на ходу, хоть на холостых.Рекомендуется, во избежание возникновения такой проблемы, для профилактики периодически и .

1. Поломка или засорение топливопровода.

Незакрепленные металлические и резиновые топливопроводы со временем могут порваться и изнашиваться. Это приведет к утечке топлива из двигателя или прекращению подачи топлива, что приведет к остановке двигателя во время движения автомобиля. Для предотвращения возникновения подобных неисправностей рекомендуется периодически проводить визуальный осмотр топливопроводов по всей их длине.Также стоит обратить внимание на стойкий запах бензина, возникающий при этом.

Кроме того, как описано выше, в топливопроводы из бака может попасть грязь и вода. В холодное время года наличие воды в топливопроводах может привести к их замерзанию.

топливные шланги, обрыв или повреждение которых наиболее опасны, так как топливо может попасть на горячий коллектор и вызвать пожар, состояние этих шлангов необходимо постоянно контролировать

1. Отсоединение центрального высоковольтного провода (бронепровода) .

Ослабленный центральный высоковольтный провод от катушки зажигания к крышке распределителя может оторваться (соскочить) во время движения автомобиля, что приведет к пропаданию искры и остановке двигателя. В некоторых случаях эта ситуация сопровождается хлопком в глушителе. Необходимо визуально проверить целостность центрального провода и затяжку его наконечников в гнездах катушки и крышки.

1. Обрыв провода в цепи низкого напряжения.

В первую очередь это низковольтные провода системы зажигания (идущие на катушку, трамблер, другие устройства системы зажигания, штекеры крепления блока предохранителей). Во-вторых, это «массовый» провод, соединяющий аккумулятор и корпус («массу») автомобиля. Его обрыв или неплотное соединение приведет к остановке двигателя во время движения, с одновременным исчезновением света приборов на панели, выходом из строя указателей поворотов, звуковых сигналов и т.п.провода. В помощь схема системы зажигания и.

1. Нарушение угла опережения зажигания.

Внезапное разрушение элементов распределителя зажигания (поломка или заедание пружин центробежного регулятора), ослабление крепления элементов и их смещение. Ослабление крепления самого распределителя приведет к смещению угла опережения зажигания в ту или иную сторону и во время движения двигатель остановится.В такой ситуации поможет только визуальный осмотр трамблера и устранение неполадок с последующей установкой угла опережения зажигания (или ).

трамблер автомобилей 2108, 2109, 21099

1. Пробой конденсатора на «массу».

Неисправность автомобилей ВАЗ 2105, 2107 с контактной системой зажигания. Конденсатор на распределителе может внезапно выйти из строя, и двигатель заглохнет на ходу. Эта ошибка сопровождается Конденсатор необходимо проверить и заменить, если он неисправен.В качестве временной меры рекомендуется отсоединить его провод от клеммы «К» прерывателя и двигаться дальше. Также можно использовать рупорный конденсатор. Подключаем его провод к выводу «Р» катушки зажигания, а корпус к «массе».

1. «Подсос» постороннего воздуха в систему питания.

Топливная смесь в этом случае сильно обедняется и двигатель глохнет.
