Почему нет искры на скутере?
Поломки скутера бывают разные, и если вы заметили, что он просто не заводиться, стоит начать смотреть неисправность в самых распространенных деталях. Одной из таких является свеча зажигания.
Свеча зажигания является основным источником, от которого работает любое транспортное средство, и поэтому если вы видите, что на вашем скутере есть бензин, но поломка все равно осталась, проверьте свечу зажигания. В любом случае вы должны носить с собой инструменты. Также обязательно запаситесь дополнительной свечью, чтобы в случае поломки основной вы сразу заменили ее. Но как определить состояние такой важной детали скутера?
Состояние свечи и ее неисправность
Самым простым способом является внешняя проверка. Если она имеет нормальный цвет и выглядит естественным образом, деталь, скорее всего рабочая. Допускается наличие следов использования, таких как эрозия и осадок от длительной работы. Когда топливная смесь транспортного средства становиться слишком обогащенной, результат сказывается не только на двигателе, но в первую очередь на самой свече. Таким образом появляется черный сухой нагар на некоторых участках. Исправить ситуацию поможет чистка и настройка карбюратора
Также бывало много случаев, когда поступление масла в двигатель происходило в неправильном количестве, что способствовало загрязнению свечи. Отличить нагар от масляного загрязнения просто, примеры есть на фото. И по статистике подобные неисправности происходят именно с 2т скутерами, которые имеют маслонасос. Сразу же замените свечу в масле на новую.

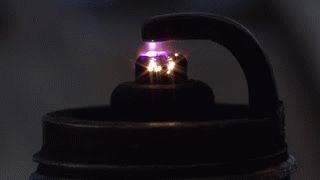

Как проверить искру на свече?
Если вы ни разу не проверяли свечу скутера на наличие искры, то процедура эта более чем простая. Вам нужно выкрутить саму свечу из цилиндра и вставить ее в бронепровод (подсоединяется к свече). После включите зажигание скутера и дотроньтесь свечей до любой железной поверхности. Нажимайте кикстартером несколько раз и смотрите на свечу. Если искра есть, система зажигания и сама свеча полностью рабочая. На солнечном свете искру может быть не видно, так что выберите более тусклый свет.
Нет искры из-за системы зажигания
Допустим, вы поставили новую не использованную ранее свечу. В большинстве случаев проблема должна решиться, но бывают исключения. Если вы тот самый невезучий владелец мопеда, следует перейти к следующей не менее популярной причине отсутствия искры – системе зажигания. Обычно нету искры на скутере из-за контактов. Чтобы убедиться в работе контактов, проверьте надежность клемм и убедитесь в надлежащем состоянии проводов. И дальше идет самое сложное – электросхема скутера.
Процесс поступления искры довольно сложный, ведь сначала электроток должен пройти несколько этапов, первым из которых является генератор. Далее ток поступает в коммутатор, накапливаясь при этом в конденсаторе. Вначале искра поступает в небольшом напряжении, но как только она проходит все этапы, в конечном итоге пройдя через катушку зажигания, напряжение повышается в сотни раз. Именно поэтому при проверке системы зажигания ни в коем случае не касайтесь места появления искры.
Система зажигания скутера
На любом скутере устанавливается провод, который глушит двигатель. Обычно он тянется от коммутатора к системе зажигания скутера. Как только вы глушите мотор, провод тушит искру. Если вы подозреваете, что искры нет из-за провода, проверить это можно следующим образом: сначала нужно найти массу « — »на катушке зажигания и « + », идущий к коммутатору. Второй контакт (к коммутатору) следует отсоединить, и тогда можно проверить сопротивление оставшегося провода, который находиться между массой и контактом. Поле нужно проверить сопротивление между массой и коммутатором соответственно. Если вы совсем не разбираетесь в катушках и электричестве, настоятельно рекомендуется попросить совет специалиста.
Бронепровод
Это две популярные причины поломки, поэтому следует обратить на них внимание. Также отсутствие искры может быть из-за банальных причин, таких как неподключенный до конца бронепровод или неисправная поршневая группа. Поэтому следите за состоянием своего скутера и таких поломок у вас не случиться.
avtomoto-best.ru
Почему нет искры на скутере
Причиной того что на скутере нет искры могут быть несколько неисправностей. В этой статье мы рассмотрим как их найти, с чего начать поиск и что делать дальше.
Главной причиной того, что пропала искра на скутере как правило является свеча зажигания, а точнее ее неисправность.
Свеча зажигания, именно она является основным источником работы бензиновых двигателей. Проверить ее неисправность не сложно, но помните, что вы должны всегда возить с собой инструменты и запасную свечу зажигания. Так как основная причина того что не искры именно свеча, которая и дает искру. Так как же проверить
Для начала разберемся в том, что отсутствие искры на скутере 2т или 4т имеет почти идентичные причины.
Проверка свечи на исправность
Прежде всего чтобы определить исправность свечи знать где ее найти. Как правило для этого нужно снять пластмассу, для этого нужно иметь отвертку. Допустим что с этим не возникло проблем, перейдем к причине. Первой и главной проверкой состояния свечи является ее внешний вид. Она должна выглядеть рабочей и исправной, определить это не сложно. Допускается незначительный нагар. Но если свеча расплавленная или черная, то понятно, что она неисправна и искра не может поступать.
Чтобы определить причину нагара на свечах, нужно определить каков он – мокрый или сухой? Свеча почернела с одной стороны или вся сразу? Ответы на эти вопросы дадут направление, в котором нужно “копать”. Узнать почему чернеют свечи можно здесь.
Если свеча не исправна то это и является главной причиной почему нет искры на скутере 2т или 4т. (2-х тактный или 4-х тактный).
Чтобы этого больше не произошло надо понять от чего свеча испортилась. Когда смесь поступает слишком богатая, это вредно влияет на свечу и двигатель. Нужно настроить и почистить карбюратор и поменять воздушный фильтр и конечно же свечу.
Таким образом мы нашли причину почему нет искры на скутере 2т или 4т. Замена свечи обойдется не так дорого как ремонт двигателя, поэтому следите за техническим состоянием своего скутера и как минимум раз в сезон проходите технический осмотр вашего аппарата.
Почему нет искры на скутере 2т
В 2т скутеров возможна также неправильная подача масла, она может образовывать загрязненного на свече, от этого также пропадает искра. Нужно прочистить свечу и настроить подачу масла в двигатель чтобы такое не повторилось.
Как проверить наличие искры
Если вы не уверены, что дело именно в том что нет искры на скутере, то нужно проверить.
Выкручивают свечу и вставляем в бронепровод. Поворачиваем ключ для заведения скутера и прикоснитесь свечой в любой железной поверхности. Нажимаем кикстартер, желательно не один раз а несколько, тогда смотрим на свечу. Если искры нет на свече, значит догадка верна. Искру может быть плохо видно в ясную погоду, так краше это делать в темном месте или как минимум в тени.
Нет искры через систему зажигание
Если вы поставили новую свечу, а проблема осталась, то вы тот кому не повезло. Почти всегда проблема в самой свече, но есть исключения когда виновата система зажигания. В вашем случае нет искры на скутере 2т или 4т через контакты. Проверьте состояние проводов и Клемм, проблема находится где-то там. И осторожно с искрой, поскольку сначала она не сильная, но когда проходит все необходимые этапы, то напряжение вырастает в сотни раз.
scoteram.ru
Пропала искра на скутере
Меню навигации
Пользовательские ссылки
Информация о пользователе
Вы здесь » Форум СКУТЕРИСТОВ » Статьи, мануалы , книги. » Всем тем у кого нет искры
Всем тем у кого нет искры
Сообщений 1 страница 12 из 12
Поделиться12011-08-22 23:47:12
- Автор: andrykevi4
- 70сс Посетитель
- Откуда: Караганда
- Зарегистрирован: 2011-05-25
- Сообщений: 195
- Пол: Мужской
- Возраст: 24 [1994-03-05]
- Провел на форуме:
3 дня 15 часов - Последний визит:
2016-01-22 15:55:53
Нет искры. Диагностика и ремонт системы зажигания CDI.
Частые вопросы на форуме сподвигли меня написать эту статейку.
Начнем с начала, система зажигания большинства скутеров и мопедов, а так же мотоциклов малой кубатуры (Минск, Восход) построена на конденсаторном принципе, такая система зажигания именуется CDI (конденсаторная).
Принцип действия ее прост, катушка зажигания постоянно получает питание с высоковольтных обмоток генератора (ВВ) в это время заряжается кондексатор, в момент резкого отключения питания, ВВ катушка коротится на корпус с помощью тиристора (ключа) конденсатор остается подключенным к катушке зажигания, быстро разряжаясь в нее накопленным зарядом, при быстром разряде первичной обмотки катушки зажигания (КЗ), магнитопровод катушки (сердечник) не может держать индукцию и сбрасывает свою энергию в ту обмотку где есть потребление тока (по пути меньшего сопротивления) во вторичную обмотку (ВВ). На катушке 2 обмотки, низковольтная и высоковольтная, высоковольтная подключена к свече зажигания и имеет свойство воздушного пробоя, следовательно энергия магнитопровода уходит в высоковольтную обмотку, с нее на свечу, в этот момент и происходит искра.
Функцию ключа для отключения ВВ катушек выполняет тиристор, моментом включения тиристора управляет индуктивный датчик.(не Холла)
Останов двигателя осуществляется нарушением подачи напряжения питания или сигнала с датчика, то есть когда датчик или ВВ катушки замыкаются на массу, для этого из коммутатора выходит спец провод и идет на сигнализацию и замок зажигания.
Вот собственно и все что необходимо знать.
Пропала искра на скутере
скутер: 4т, 80сс. нету искры. менял: комутатор, бронепровод, свечку, гениратор, реле-регулятор! короче ВСЕ.
все равно нету искры! че делать??
на котушку с коммутатора напряжение подаётся?
а котушку менял?
кажись датчик холла лагает)
я конечно извеняюсь. но ты читать умеешь. прочитай ещё раз обьявление. «короче ВСЕ. «
ВСЕ ЧТО СВЯЗАНО С ЕЛЕКТРИКОЙ. потому и пишу сюда.
Датчик тоже менял!! 3 штуки!! генираторов 3 штуки! комутаторов и т.д. целый день убил! и них не зделал.
давай разбиратся по схеме
посмотри не замкнут ли у тебя согласно схеме чорно белый провод который идёт на комутатор на массу при включеном состоянии
провода смотрел! все норм вроде.
началось после зимы. перед этим все работало! потом клин двигла, поменял, собрал уже поосле зимы. и ща пробую. искры нету мля((
нет. но гениратор робочий! с другого скутера снял! там все ок! и все снимал с другого робочего скутера.
как проверить? сколько чего должнно быть??
у меня товарищ неделю искру искал, а причина банальная оказалась — разьем на комуте плохо контачил. и кстате одно дело что ты всё посмотрел,а другое дело если б ты всё перепроверил!
ну завтра на счет этого гляну. а так хз. вроде все проверил.
Я тоже так искру искал, скут чуть ли ни пол года стоял, так же как ты запчастей накуплял, а снял сигналку и чудо произошло. А если нету тока с генератора смотри масу.
а у меня и так сигнализация не стоит)))) и ставил, все равно!
та нормально маса. хз что с ним!
Зови Батюшку пусть освятит, изгонит нечистого
А если серьезно то хз что с ним может быть, прям полтергейст.
Может глупость но все же спрошу. Генератор ты меняешь полностью с магнето или магнето не снимаешь?
как можно не снимая магнетто!! снять гениратор. мля. че ты мелиш.
Бля попутал))) сори
3 гениратора перепробывал!))) мы с другом за**ались реально..
А проводку звонили тестером? Извиняюсь, если каждый проводок уже прозвонен.
Пропала искра на скутере
Show player controls
- Published on Aug 1, 2016
- В данном видео я расскажу все причины по которым у Вашего скутера может не быть искры, так же я покажу как прозвонить замок зажигания, его глушашие контакты не разбирая скутер, а так же покажу как прозвонить ваш генератор.
Для тех кто хочет меня поддержать:
5355-5711-8360-4115 Георгиевский Станислав - Science & Technology
- Нет искрыпропала искраперегорел генераторне заводитсяплохая искра
Спасибо большое за видео!! нашел порыв провода на статоре. Припаял и все норм.
Кнопка стоп двигатель или замок зажигания может выдрючиваться, так же посмотрите в темное время суток не пробивает ли бронепровод катушки зажигания на массу.
Наталья Лебедева Такое может быть.
Здравствуйте. После замены цепи ГРМ, на 139qmb пропала искра. Пожалуйсто подскажите что делать.
Подскажите пожалуйста, после замены коммутатора откатал месяц и снова проблемы с искрой(перебоями работает), не стал в ремонт отдавать, решил сам прозвонить и тут — красно-черный кабель показывает 1100 Ом. Несколько раз перепроверял все верно 1100 и быстро садит аккамулятор подскажите, что случилось.
МОПЕДОДЕЛ Хорошо, попробую. Заранее спасибо =)
Сергей Тим Прозвоните статор омметром, а именно один щуп омметра приложите к красно-черному проводу, второй на массу, должно быть около 500 Ом.
МОПЕДОДЕЛ Да всё правильно сделал.. Только вот статор повредил) там на обмотке бумажку содрал, я её герметиком заделал.
Сергей Тим. А вы зажигание правильно выставили?
help! комутатор новый, катушка новая, проводца целая, масса подключена и зачищена, свеча новая, генератор рачищен, все подключено, нет искры помогите плиззззз
Стас, скажи, вот у меня пропала искра, плюнул, через неделю приехал, искра слоновая, пару раз кикнул, есть искра, еще раз кикнул, нет искры. Чего только не смотрел, нет искры. Через неделю приезжаю, опять искра есть, опять пару раз кикаешь, есть, потом опять нет и с концами. Вот что это, где эту долбанную искру искать? Всю проводку переворачивать? Весь скут разбирать?
такая же херня на ямаха джог.
Есть кто живой в теме??
Скут Honda Lead af20 _ 50 куб.
все приборы рабочие- ставил на другой мопед. а искры нет. что может быть с проводкой? где и как искать причину? осталось только наверно спецам отранпортировать мопед.
а может не быть искры если неисправно реле зарядки? атак поменял уже всё искры нет!
датчик каленвала , катушка ,коммутатор,реле зарядки новые куплены в магазине.да и ещё кагда крутеш стартером загорается лампачка, гарит тормоз
Андрей Цыганов А датчик положения коленвала прозванивали? Должно быть около 150 Ом
перепробовал всё искры нет обмотка генератора звонится 500 ом искры нет свеча рабочея
Впринципе может быть, если реле не работает или замыкает. Тоесть если реле не работает и нет аккумуляторной батареи- искры не будет. Так же если реле замыкает, искры не будет. Проверить легко: отсоединяете реле, подключаете исправный заряженный аккумулятор и запускаете скутер-искра должна быть.
да у меня коммутатор постоянного тока такой же как на вашем видео так что может из за реле зарядки ?
скутер сузуки летс 2
уменя на сузуки такая же ебала то есть искра то нет и не знаю в чем причина стас помоги плиз если знаешь что это
На сузуки часто делает мозг катушка-коммутатор, подкинь заведомо рабочую.
поменял замок зажигания на дио 35 пропала искра, помогите
У меня датчик холла на Хонде Дио выдает 120 Ом а катушка статора 10 Ом но искры нет. Как провереть статор, что должен показывать тестер при проверке в его снятым например при покупке?
«Нету искры на скутере»
Что делать, если нету искры на скутере?
Мотор Вашего скутера неожиданно затих, что делать? Не спешите паниковать. Для начала проверьте, есть ли в баке бензин. Если причина не в закончившемся топливе, подвох нужно искать в системе зажигания. Первое, что приходит на ум — испортилась свеча зажигания. На этот случай рекомендуется иметь в запасе рабочую свечу. Свечи зажигания для скутеров, как и другие запчасти, можно приобрести в нашем Интернет магазине. (см. «Запчасти для скутеров Suzuki»)

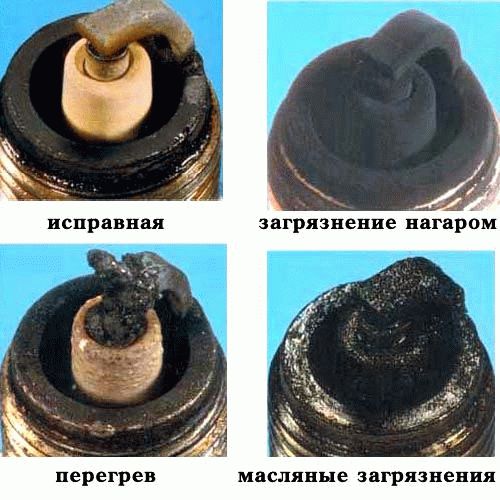

Кстати, определить состояние свечи можно и по ее внешнему виду. Нормальная свеча не имеет никаких внешних изменений. На ее поверхности допустима незначительная электродная эрозия и небольшой осадок. Если Вы видите на элементах свечи образование сухого нагара черного цвета, значит, произошло загрязнение нагаром в результате чересчур обогащенной топливной смеси. Свечу следует почистить или заменить, а рабочую смесь отрегулировать. Также потребуется замена воздушного фильтра.
Результатом перегрева могут быть расплавленные электроды, пузырьковые образования на изоляторе. Использование такой свечи грозит серьезными повреждениями двигателя.
Еще одной причиной неисправной работы свечи зажигания могут стать масляные загрязнения. Внешний вид такой свечи хорошо виден на фотографии. Как правило, это происходит в двухтактных двигателях. Такие свечи нуждаются в замене.
Состояние свечи зажигания
Итак, устанавливаем запасную свечу зажигания и заводим мотор. Заработало? Отлично! Но если нету искры на скутере, а свеча исправна, скорее всего, проблема в самой системе зажигания. Поэтому придется искать причину дальше.
Самый простой и доступный для самостоятельного ремонта причиной может быть отсутствие контакта. Для того, чтобы это выяснить, проверяем места присоединения клемм и целостность проводов.
Затем приступаем к изучению электрической схемы: электроток идет из генератора в коммутатор, накапливаясь в конденсаторе. Последний передает сигнал на катушку зажигания, где в несколько тысяч раз повышается напряжение и, направляясь по высоковольтному проводу, поступает на свечу, минуя колпачок. Будьте осторожны — не прикасайтесь пальцем к месту, откуда должна исходить искра — это зона высокого напряжения.
От электромагнитного датчика в двигателе или от коммутатора к замку зажигания протянут провод для глушения двигателя. При заглушке двигателя провод замыкается на массу, и искра гаснет. Чтобы проверить, не в этом ли причина отсутствия искры, следует найти на катушке зажигания два контакта: массу «-» и на коммутатор — «+» ( не перепутать с высоковольтным проводом!). Контакт, идущий на коммутатор, отсоединяется, после чего проверяется сопротивление между массой и контактом катушки, а потом между массой и коммутатором.
При нормальной работе в обоих случаях должно быть большое сопротивление. Если сопротивление недостаточное на катушке — она нуждается в замене, а при низком сопротивлении на проводе, с наибольшей степенью вероятности, причина в коммутаторе.
Если вышеописанные действия не выявили никаких дефектов, скорее всего, суть проблемы в электромагнитном датчике или генераторе. Эти элементы проверяются в зависимости от модели скутера.
Если при проверке все перечисленные элементы работают в нормальном режиме, скорее всего, неисправен коммутатор. Чтобы проверить его работу, Вам придется обращаться в мастерскую, так как в гаражных условиях сделать это невозможно.
Для проведения вышеописанных действий Вам потребуется мультиметр с режимом измерения сопротивления. Судя по описанию, все это очень просто, но что делать, если нету искры в скутере, а Вы в глаза не видали ни коммутатора, ни генератора, ни катушки, и не имеете о них ни малейшего представления?

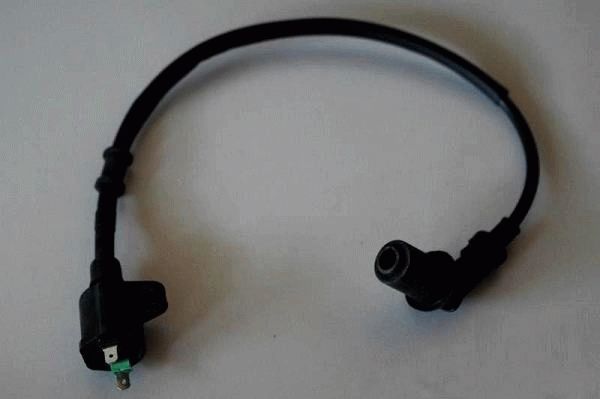

Катушка зажигания скутера
Как выглядят элементы системы зажигания
Конечно, в разных моделях скутеров, вид элементов в системе зажигания может несколько отличаться. Но в основном, все они имеют общие признаки. Итак, снимаем пластиковую панель и смотрим. Коммутатор представляет собой миниатюрную пластмассовую коробочку с разъемом. К разъему подведено 5-6 проводов с цветной изоляцией.
От свечи зажигания отходит самый толстый высоковольтный провод. Он ведет прямо к катушке зажигания.
Полезные советы скутеристам
Чтобы Ваш двухколесный «друг» служил Вам верой и правдой как можно дольше, необходимо соблюдать некоторые нехитрые правила.
Чистите воздушный фильтр чаще — хотя бы один раз в три дня. Конструкция большинства скутеров такова, что фильтр расположен снизу, куда забивается большое количество пыли. Грязный фильтр приводит к снижению скорости разгона и увеличивает расход топлива.
Если в Ваши планы входят зимние поездки, не забудьте позаботиться о смене масла и резины. Для стабилизации работы движка, масло должно быть менее вязким. Что касается резины — это мера, обеспечивающая безопасность. Хотя отметим, что скутер — все же — летний вид транспорта.
пропала искра в скутере
При езде скутер заглох, нет искры . Как отыскать причину отсуствия искры на скутере . ГРУППА ВК .
В данном видео я расскажу все причины по которым у Вашего скутера может не быть искры , так же я покажу как.
— вступайте в группу — личная страница вк .
Причины из-за которых отсуствует или совсем слабая искра на скутере группа вк .
Скутер ,мото,авто.Объем от 50 и выше.Система зажигания.Поиск не исправности без приборов. Как работает,детали.
ВЕРОЯТНЫЕ ПРИЧИНЫ ОТСУСТВИЯ ИСКРЫ У СКУТЕРА ГРУППА ВК .
В этом видео рассказываю про нюанс, о котором нужно помнить при диагностике системы зажигания китайского.
Пропала искра в скутере .Обрыв высоковольтной катушки. Снятие генератора ГРУППА ВК .
Коротко о важном.
В данном видео я покажу как проверить работоспособность катушки зажигания с помощью тестера, а так же.
Ссылка на страницу помощи: Блог: Личная страница в VK: .
Ссылка на страницу помощи: Блог: Личная страница в VK: .
Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.
— вступайте в группу — личная страница вк .
Практические примеры поиска причин отсутствия # искры .Видео.
Приветствую Вас на канале Roadhog ! Здесь вы найдете обзор и тест драйв техники. А так же лютый STUNT на мопедах.
проверка катушки зажигания 1. отсоединяем катушку зажигания от проводки 2. с помощью мультиметра Измерьте.
Пропала искра на скутере .Исчем причину.Определяем что не исправно в электронике.Вся запчасти приобреталис.
Замена генератора на скутере все просто как 1 2 3. Без инструментов и без съемника.
Пропала искра на скутере с двигателем 139qmb. Нашли проблему, исправили её и немного прокатились несмотря.
«
Отличная статья 0
smotri-dtp.ru
нет искры на скутере
Нет искры на скутере или она пропадает в самый неподходящий момент, опечаливая водителя заглохшим двигателем. Не частая, но вполне возможная неисправность, особенно на китайских скутерах. В этой статье, больше рассчитанной на новичков, мы подробно рассмотрим причины пропажи искры и рассмотрим методы устранения этой неисправности (вернём искру).
Когда мотор вашего скутера глохнет, для начала следует убедиться от чего он заглох. Ведь главных причин того, что мотор глохнет где нибудь в пути, или вообще не заводится, всего две: или в камере сгорания скутерного двигателя нечему гореть (не поступает топливо), или нечем поджечь (нет искры).
Надеюсь, что с системой питания вашего скутера всё в порядке, бензин в баке есть и топливо поступает в камеру сгорания за счёт разряжения от поршня (это тема отдельной статьи, а в этой статье мы разбираем именно отсутствие искры). И причина того, что мотор заглох — именно в том, что нет искры на скутере.
Убедиться в этом разумеется очень легко, достаточно выкрутить свечу зажигания из свечного отверстия в головке и вставив свечу в свечной колпачок, остается приложить корпус свечи на корпус двигателя, дёрнуть кикстартером и посмотреть на электроды.
Кстати, советую обратить внимание на электроды свечи не только на наличие, или отсутствие искры, а ещё на то, влажные ли электроды, или сухие. Если электроды влажные, то это значит, что скорей всего с системой питания (карбюратором) вашего скутера всё в порядке и моторчик заглох (или не заводится) именно из-за отсутствия искры на электродах свечи.
Если искра отсутствует, то причин может быть несколько и конкретные причины будут описаны ниже. И начнём разбирать самые простые и перейдём к более сложным причинам отсутствия искры. Ну и разумеется будет описано как устранить неисправности и вернуть искру.
Нет искры на скутере — причины и методы устранения своими руками.
1. Первая, и самая банальная причина отсутствия искры на электродах свечи, это выход из строя самой свечи. Это бывает часто, так как наш бензин мягко говоря не очень хорош по качеству (как проверить бензин самостоятельно, узнаем вот тут) и из-за присутствия в бензине всякой гадости, свечи часто выходят из строя (подробно, отчего свечи выходят из строя читаем тут).
В том, что в отсутствии искры виновата именно свеча, можно убедиться заменив её новой или заведомо исправной свечой. Но если вдруг у вас нет новой свечи в данный момент, то можно проверить нормальную работу системы зажигания с помощью обычного куска проволоки или гвоздя, подходящего диаметра (чтобы вставлялся в отверстие колпачка и не выпадал).
Он вставляется в отверстие свечного колпачка, затем штырь из проволоки или гвоздь, вставленный в колпачок, подносится к картеру мотора, на расстояние примерно 5 — 7 мм и далее прокручиваем коленвал двигателя кикстартером. Проскакивание искры между штырём и картером мотора (массой) подтвердит, что сама система зажигания в полном порядке и нет искры на скутере всего лишь из-за неисправной свечи зажигания.
Кстати, свечу можно почистить и вернуть к жизни (хотя бы чтобы доехать за новой свечой до магазина авто-запчастей). Только вот многие новички не правильно чистят свечи, и от этого искра на свече после неправильной чистки если и появляется, то ненадолго. О том, как правильно чистить свечи, советую почитать вот тут. Ну а как определить состояние системы питания, или двигателя вашего скутера, по цвету на электродах свечи, желающие могут узнать вот здесь.
2. Следующая банальная причина отсутствия искры — это обрыв провода (или окисление его клеммы) который соединяет двигатель с рамой (ведь мотор висит на сайлентблоках и его необходимо соединить с рамой). Значит после проверки свечи зажигания, проверяем целостность этого провода и надёжность (чистоту) подсоединения клеммы к мотору и раме скутера.
3. Ещё простой причиной отсутствия искры — это обрыв (перегорание) в высоковольтном колпачке помехоподавляющего резистора. Снимаем его с свечи зажигания и прозваниваем тестером, включенным в режим замера сопротивления (омметра).
Отсоединяем колпачок от провода и вставив щуп в отверстие для свечи, а второй щуп подсоединив к острому штырю (тот, на который надевается провод) или к проводу, замеряем сопротивление. У исправного колпачка с целым резистором сопротивление должно быть 5 килоом.
На современных скутерах (в отличии от более старых мопедов) высоковольтный провод, колпачок и катушка зажигания неразъёмные детали, так как залиты резиной или компаундом. Значит следует проверить колпачок, провод и катушку одновременно.
Для этого один щуп омметра опять же вставляем в отверстие колпачка, предназначенное для свечи, а второй щуп попеременно подсоединяем к клеммам катушки зажигания, чтобы выявить сопротивление первичной и вторичной обмотки, вместе с колпачком и высоковольтным проводом.
Сопротивление первичной обмотки катушки зажигания (проверяем подсоединив щупы к клеммам катушки как на фото) составляет примерно от 0,1 до 0,4 Ома (например на Хонде Дио оно составляет 0,2 — 0,3 Ома).
Ну и проверяем сопротивление вторичной обмотки катушки зажигания (подсоединяем один щуп к к одной из клемм катушки — зелёной — см. фото чуть ниже), а второй щуп к отверстию для свечи в колпачке) составляет 6, 35 — 9,7 кОм на большинстве мопедов, но можно уточнить в мануале вашего скутера ( у Хонды Дио примерно 8,2 — 9,3 кОм). Это общее сопротивление и вторичной обмотки катушки зажигания и резистора в колпачке (ведь сопротивление помехоподавляющего резистора в 5 кОм).
Без свечного колпачка (если он снимается) сопротивление вторичной обмотки катушки зажигания будет примерно 2,7 — 3,4 кОм. Ну а если омметр покажет бесконечность (обрыв) то разумеется меняем катушку зажигания новой, но не забываем, что может сгореть и резистор в колпачке, поэтому чтобы убедиться точно, что с катушкой зажигания, советую замерять сопротивление вторичной обмотки без свечного колпачка.
4. Ещё одна простая причина того, что нет искры на скутере — это обрыв какого то провода в системе зажигания, отсоединение какой то клемы(редко, но бывает), но чаще всего — это окисление контактов (клемм) проводов, приходящих к компонентам системы зажигания и как следствие потеря контакта и отсутствие искры (или искра то есть, то нет). При окислении контактов возникает переходное сопротивление на клеммах и из-за этого недостаточное напряжение.
Устраняется неисправность довольно просто — снимаем пластик скутера и далее проверяются все провода (их целостность и изоляцию от массы), которые помечены буквами А,Б,С,Д на электросхеме слева, а так же клеммы этих проводов, приходящие к компонентам системы зажигания (коммутатору, катушке зажигания, датчику импульсов (датчик Холла)).
Если клеммы окислены или неплотно держатся, то разумеется зачищаем их до блеска и поджимаем. Особенно обращаем внимание на чистоту и надёжность подсоединения к раме клемму массы от зелёного провода Д катушки зажигания. И если другие клеммы имеют надёжные колодке с защёлками, то эта клемма часто окисляется на раме и от этого катушка перестаёт работать (разумеется искра пропадает).
Также проверяем и провод идущий от коммутатора к раме (как правило он зелёного цвета), надёжность его подсоединения и чистоту его клеммы, которая подсоединена к раме скутера.
5. Ну и ещё может быть причина пропажи искры, это из-за выхода из строя какого то компонента системы зажигания (катушки, коммутатора, датчика, а иногда и обмотки генератора — редко но бывает они выходят из строя). Проверить целостность импульсного датчика и целостность обмотки питающей катушки генератора можно мультиметром, включенным в режим замера сопротивления (омметра).
Из картера мотора в районе генератора выходят как правило два провода. Обычно тот, который чёрного цвета с красной полоской — это провод от датчика импульсов, а провод другого цвета (обычно синий с белой полосой) является проводом от питающей обмотки генератора.
Так вот, чтобы убедиться в целостности обмотки, как датчика импульсов, так и обмотки генератора, следует один щуп омметра подсоединить к проводу датчика (красно-чёрному), а второй щуп подсоединить к картеру мотора (также подсоединяем один щуп к проводу обмотки генератора, а второй к картеру, чтобы проверить целостность обмотки генератора).
Сопротивление импульсного датчика у разных скутеров может несколько отличаться — оно составляет примерно около 500 Ом (точное значение можно узнать в мануале) но главное следует запомнить, что сопротивление датчика импульсов примерно в два-три раза больше, чем у обмотки генератора (сопротивление обмотки генератора примерно 150 — 200 Ом). Если же при замере сопротивления (как датчика, так и обмотки генератора) омметр покажет обрыв (бесконечность) бывает редко, но всё же, то разумеется следует заменить обмотку генератора, или датчик импульсов и искра восстановится.
Коммутатор найти несложно даже новичку. Он представляет собой небольшую пластиковую прямоугольную коробочку, имеющую клеммную колодку (разъём), к которому подсоединены через клеммную колодочку с защёлкой пять или шесть проводов разного цвета.
Сам коммутатор управляет системой зажигания современного скутера. На некоторых скутерах (например итальянских, или на японском скутере «Сузуки Сепия») коммутатор и катушка зажигания расположены в одном блоке, но на большинстве скутеров коммутатор и катушка — это разные компоненты системы зажигания.
Как коммутатор, так и катушка зажигания неразборные (залиты компаундом) и при выходе их из строя просто заменяются новыми и стоят не дорого. Главным элементом электронного коммутатора (помимо других радиодеталей) является тиристор, который коммутирует (прерывает) электрический ток.
Тиристор имеет три вывода и при поступлении импульса тока от датчика на один из выводов, тиристор соединяет два других вывода (становится проводником), открывая путь электрическому току через конденсатор (о нём ниже) на первичную обмотку катушки зажигания.
По мере спада напряжения до определённого значения, тиристор прерывает ток до следующего раза. Говоря проще, тиристор — это электронный прерыватель тока, поступающего на катушку зажигания.
После полного оборота коленвала скутера, выступ на коленвалу снова подходит к датчику, который снова даёт импульс напряжения на один из трёх выводов тиристора и всё повторяется заново.
Ещё одним важным элементом скутерного коммутатора является конденсатор, который накапливает эл. энергию, которая после коммутации (соединения) тиристором двух своих выводов, направляется на первичную обмотку катушки зажигания.
А далее напряжение в катушке усиливается до нескольких киловольт во вторичной обмотке катушки зажигания, и через высоковольтный провод и свечной колпачок, разряд поступает на электроды свечи зажигания, между которыми происходит разряд (искра) которая и воспламеняет горючую смесь в камере сгорания двигателя скутера.
Если объяснить короче и проще для новичков, то можно сказать так: напряжение по проводам поступает с генератора 7 скутера (смотрим электросхему выше) на коммутатор 2 и накапливается в конденсаторе, который расположен внутри коммутатора. При подходе выступа на коленвалу к датчику 8 и сигналу от него, конденсатор за доли секунды разряжается на первичную обмотку катушки зажигания.
А далее во вторичной обмотке катушки зажигания напряжение повышается до нескольких киловольт и через высоковольтный провод разряжается на электроды свечи. Вообще весь процесс образования искры в системе зажигания происходит за доли секунды.
Для того, чтобы заглушить двигатель, от коммутатора отходит отдельный провод (как правило чёрного цвета), который идёт на замок зажигания 1 (см. электросхему выше), и при повороте ключа зажигания в положение выключено, этот провод замыкается на массу, искра пропадает и мотор глохнет.
И если всё проверено, как было описано выше, но всё равно нет искры на скутере, то тогда советую снять переднюю облицовку и проверить, не отпаялся ли чёрный провод и не замыкает ли он на массу (раму). Вероятность этого очень мала, но всё же.
Кстати, нормальную работу глушилки (и убедиться, что там всё в порядке и проблема не в этом) можно проверить и не снимая пластика. Для этого отсоедините клеммную колодку от коммутатора и найдите в ней клемму, связанную с чёрным проводом, который идёт от коммутатора к замку зажигания. Один щуп омметра подсоединяем к клемме этого чёрного провода, а второй щуп к раме скутера.
При положении ключа зажигания выключено, омметр должен показать ноль, а при повороте ключа в положение включено (старт) омметр должен показать бесконечность.
Если проверены свеча, датчик, обмотка генератора, провода и клеммы, описанные выше, катушка зажигания, но искры нет, то чтобы убедиться, что проблема в коммутаторе, просто заменяем его новым (советую купить запасной и возить с собой). Так как в домашних условиях проверить исправность коммутатора нереально.
В некоторых солидных сервисах есть электронные приборы, способные проверить исправность коммутатора, но чтобы не заморачиваться поисками сервиса, гораздо проще купить новый, для проверки того, что причина отсутствия искры именно в нём. К тому же запасной коммутатор добавит вам уверенности в пути, что вы вернётесь домой своим ходом.
Ну и напоследок парочка полезных советов.
Когда на вашем пожилом скутере что то начнёт отваливаться (чаще всего на китайском) и вам потребуется что то заварить, то запомните совет о том, как не испортить систему зажигания, да и вообще электрооборудование вашего скутера. При сварочных работах (даже если всего лишь нужно капнуть электросваркой маленькую прихватку) очень советую отсоединить клеммную колодку стабилизатора напряжения и колодку коммутатора от электросхемы скутера и отложить эти приборы на полочку. Иначе электроника этих приборов просто сгорит.
Так же советую зажим («крокодил») массы от сварочного аппарата подсоединять к месту сварки как можно ближе. Иначе огромный сварочный ток пойдёт по пути наименьшего сопротивления — то есть по проводу, соединяющему двигатель вашего скутера и раму (ведь мотор висит на сайлентблоках). То, что произойдёт далее, можно назвать дымовой атакой в вашем гараже — то есть провод моментально расплавится, от нагрузки огромного сварочного тока.
Если нет возможности подключить массу сварочного аппарата близко к месту сварки, то советую отсоединить все массовые провода на вашем скутере.
Вот вроде бы и всё. Надеюсь эта статья поможет новичкам найти и устранить причину, почему нет искры на скутере, успехов всем!
suvorov-castom.ru
Слабая искра на скутере
Почему нет искры на скутере?
Поломки скутера бывают различные, и если вы увидели, что он просто не заводиться, стоит начать глядеть неисправность в часто встречающихся деталях. Одной из таких является свеча зажигания.
Свеча зажигания является главным источником, от которого работает хоть какое тс, и потому если вы видите, что на вашем скутере есть бензин, но поломка все равно осталась, проверьте свечу зажигания. В любом случае вы должны носить с собой инструменты. Также обязательно запаситесь дополнительной свечью, чтобы в случае поломки основной вы сразу заменили ее. Но как определить состояние такой важной детали скутера?
Состояние свечи и ее неисправность
Самым простым способом является внешняя проверка. Если она имеет нормальный цвет и выглядит естественным образом, деталь, скорее всего рабочая. Допускается наличие следов использования, таких как эрозия и осадок от длительной работы. Когда топливная смесь транспортного средства становиться слишком обогащенной, результат сказывается не только на двигателе, но в первую очередь на самой свече. Таким образом появляется черный сухой нагар на некоторых участках. Исправить ситуацию поможет чистка и настройка карбюратора, а также замена воздушного фильтра. Не используйте грязную и испорченную свечу иначе двигатель будет работать неправильно, и скоро ему потребуется ремонт. Это и есть одна из причин, которая отвечает на вопрос о том, почему на скутере нет искры?
Смотрите:
Также бывало много случаев, когда поступление масла в двигатель происходило в неправильном количестве, что способствовало загрязнению свечи. Отличить нагар от масляного загрязнения просто, примеры есть на фото. И по статистике подобные неисправности происходят именно с 2т скутерами, которые имеют маслонасос. Сразу же замените свечу в масле на новую.
Пропала искра или слабая искра на скутере
Причины из-за которых отсуствует или совсем слабая искра на скутере группа вк .
Искра на 4Т через раз?
Разберемся, каждый ли оборот есть искра на 139QMB или через раз. Instagram: .
Как проверить искру на свече?
Если вы ни разу не проверяли свечу скутера на наличие искры, то процедура эта более чем простая. Вам нужно выкрутить саму свечу из цилиндра и вставить ее в бронепровод (подсоединяется к свече). После включите зажигание скутера и дотроньтесь свечей до любой железной поверхности. Нажимайте кикстартером несколько раз и смотрите на свечу. Если искра есть, система зажигания и сама свеча полностью рабочая. На солнечном свете искру может быть не видно, так что выберите более тусклый свет.
Нет искры из-за системы зажигания
Допустим, вы поставили новую не использованную ранее свечу. В большинстве случаев проблема должна решиться, но бывают исключения. Если вы тот самый невезучий владелец мопеда, следует перейти к следующей не менее популярной причине отсутствия искры – системе зажигания. Обычно нету искры на скутере из-за контактов. Чтобы убедиться в работе контактов, проверьте надежность клемм и убедитесь в надлежащем состоянии проводов. И дальше идет самое сложное – электросхема скутера.
Процесс поступления искры довольно сложный, ведь сначала электроток должен пройти несколько этапов, первым из которых является генератор. Далее ток поступает в коммутатор, накапливаясь при этом в конденсаторе. Вначале искра поступает в небольшом напряжении, но как только она проходит все этапы, в конечном итоге пройдя через катушку зажигания, напряжение повышается в сотни раз. Именно поэтому при проверке системы зажигания ни в коем случае не касайтесь места появления искры.
Смотрите:
Система зажигания скутера
На любом скутере устанавливается провод, который глушит двигатель. Обычно он тянется от коммутатора к системе зажигания скутера. Как только вы глушите мотор, провод тушит искру. Если вы подозреваете, что искры нет из-за провода, проверить это можно следующим образом: сначала нужно найти массу « »на катушке зажигания и « », идущий к коммутатору. Второй контакт (к коммутатору) следует отсоединить, и тогда можно проверить сопротивление оставшегося провода, который находиться между массой и контактом. Поле нужно проверить сопротивление между массой и коммутатором соответственно. Если вы совсем не разбираетесь в катушках и электричестве, настоятельно рекомендуется попросить совет специалиста.
Это две популярные причины поломки, поэтому следует обратить на них внимание. Также отсутствие искры может быть из-за банальных причин, таких как неподключенный до конца бронепровод или неисправная поршневая группа. Поэтому следите за состоянием своего скутера и таких поломок у вас не случиться.
Cars News
Пропала искра или слабая искра на скутере
- Google Plus
- VK
- OK
- Skype
01 Jul, 2017
Comments
На моем скутере слабая искра, Не могу найти причину
ого тобі легко у мене комутатор вобше коло карбіратора
звук говно ни хера не слышно
Всё про звонил , 2-3 раза кик дёрнул искра есть, вкручиваю свечу опять кик дергаю сперва что то схватывает а потом тишина, выдернул свечу снова искра еле проглядывается , китаец полтос 4х. Что делать помогите.
спасибо тебе чувак, очень помог, у меня тоже проблема была, плохо заводился, дело было в выключателе на подношке, закис сам переключатель и моросил, так называемая «плавающая ошибка».
ти насрав в штани
скажы пожалуйста уменя мопед гилера 49кубов нет искры может быть проблема из за рыле регулятора или проблема камутатор? я связался содним специалистом он говорит что рыле регулятор ни каких отношений неимеет с камутатором правда ли это?генератор новый!
А скутер может не набирать скорость из за коммутатора?
Да..поставь без ограничения коммутатор
скорее всего причина не в нем
А если показывает не 60вольт а 30вольт значит катушки хона? У меня искра есть но слабая и не заводится.
.слабая искра может быть по разным причинам, нужно замерить сопротивление катушки, должно быть около 500 ом
у меня мопед орион 100 поменял двигател на большую кубатору не заводится слабая искра чё делать?
Здравствуйте! У меня такой же скутер какой у вас на видео. На четырехконтактном штырьке нет синего провода, а зеленый, красно-белый и черно-желтый. Ни на каком из них нет сопротивления 160 ом. Проблема в том что искра слабая, скутер не заводится. Помогите пожалуйста. Заранее спасибо.
сине-белый провод должен быть он от магнито индукционного датчика
Пожалуйста нужен ваш ответ. Вы замерили напряжение на ВВ катушке генератора при запуске с эл.стартера, вольтметр показал около 60 вольт, а какое напряжение будет выдавать генератор при запуске с кик-стартера?
примерно также, может чуть меньше
Основы теории верны и почти все изложены верно. НО не все и дикция . с трудом не уснул!
А по делу, первой проверяется цепь массы не только клемма — комут , но и комут — двигатель. Часто масса на двигатель показывает большое сопративление ( не затянут болт, окислы, повреждение жил самого провода. )) соответственно и напряжения с датчика и питающей обмотки будут неполными.
Ну и главное , схемы на скутерах могут отличаться ! Хоть и выглядит все внешне схоже , но по сути отличаются. Так что позволю себе немного дополнить видео , прежде чем курочить скут, ВНИМАТЕЛЬНО изучаем мануалы по нему!
Спасибо за видео . Подскажите , на коммутатор заходит сигнал с генератора , а с него уже — нет . Коммутатор исправен . Может ли неисправное
реле — регулятор , так влиять на коммутатор и отсутствие искры . Ещё раз спасибо ! У меня квадрик — аналог стелс 100 rs .Всё абсолютно как на Вашем скутере .
Сигнал подает датчик! Обмотка подает питание! Теперь еще раз опишите ваши симптомы)
реле регулятор никак не влияет на искру. Посмотрите у меня видео о проверке генератора и причины отсуствия искры
Слабая искра на скутере
Группа: Пользователи
Сообщений: 47
Регистрация: 11.5.2010
Пользователь №: 229
если после всех попыток запуска свеча осталась сухой — значит бензин в двигатель не попадает.
в моём случае после потрошения/замен всего и вся замена поршня с кольцами помогла.
Группа: Пользователи
Сообщений: 794
Регистрация: 25.3.2010
Из: Батайск
Пользователь №: 58
Рулю на:Yamaha BWS
Бензин уже поступает осталось только проверить шпонку! не могу проверить т.к ключа на 18 у меня нету! Сегодня в автозапчастях куплю если будет! но проходу всётаки шпонка сегодня я внимательно посмотрел там края где резьба на колоколе с одной стороны больше пространство с другой меньше ! так что генератор походу сместился!В смысле пустота(там где закручивается гайка)!
Группа: Пользователи
Сообщений: 794
Регистрация: 25.3.2010
Из: Батайск
Пользователь №: 58
Рулю на:Yamaha BWS
Группа: Пользователи
Сообщений: 225
Регистрация: 2.4.2010
Из: ростов-на-дону, ЗЖМ
Пользователь №: 103
Рулю на:днепр МТ10-36
а что такой странный размер, обычно там 17 или гайка разбитая? сбей — и поставь нормальную на 17, мучится не будешь, а то если что — на трассе врятли такую у кого найдешь. еще. попробуй подобрать головку дюймовую, а не метрическую
Сообщение отредактировал radio5351 — 28.10.2010, 7:21
Группа: RSC
Сообщений: 982
Регистрация: 20.5.2010
Пользователь №: 249
Рулю на:Aprilia SR50
Бензин уже поступает осталось только проверить шпонку! не могу проверить т.к ключа на 18 у меня нету! Сегодня в автозапчастях куплю если будет! но проходу всётаки шпонка сегодня я внимательно посмотрел там края где резьба на колоколе с одной стороны больше пространство с другой меньше ! так что генератор походу сместился!В смысле пустота(там где закручивается гайка)!
в том разделе нет фото искры!
Говорю как фотограф. Искру на свече ты не сфоткаешь. Ибо яркость самой искры превосходит яркость окружающих объектов в несколько раз. На фотке искра получится искаженной по форме и яркости. Тоесть нельзя судить о состоянии искры сравнивая с фоткой. Надо смотреть вживую.
слабая искра на скутере
Причины из-за которых отсуствует или совсем слабая искра на скутере группа вк .
Слабая искра на китайском Viper Active Кэшбэк от 7% на все товары! Партнёрка .
Разберемся, каждый ли оборот есть искра на 139QMB или через раз. ______ Instagram: .
ВЕРОЯТНЫЕ ПРИЧИНЫ ОТСУСТВИЯ ИСКРЫ У СКУТЕРА ГРУППА ВК .
Почему скутер не заводится при наличии искры и топлива в камере сгорания ГРУППА ВК .
Скутер ,мото,авто.Объем от 50 и выше.Система зажигания.Поиск не исправности без приборов. Как работает,детали.
у скутера пропала искра , скутер плохо заводится ГРУППА ВК .
Причины слабой искры на наглядном примере.
Ссылка на страницу помощи: Блог: Личная страница в VK: .
В этом видео рассказываю про нюанс, о котором нужно помнить при диагностике системы зажигания китайского.
Ссылка на страницу помощи: Блог: Личная страница в VK: .
Видео.Транспорт на бензиновом двигателе -Не заводится . Общие причины объединяют все типы двигателей.На.
Карта местоположения мастерской: Официальный сайт: Следите за .
В данном видео я покажу как проверить работоспособность катушки зажигания с помощью тестера, а так же.
— вступайте в группу — личная страница вк .
В данном видео я расскажу все причины по которым у Вашего скутера может не быть искры , так же я покажу как.
Пропала искра в скутере .Обрыв высоковольтной катушки. Снятие генератора ГРУППА ВК .
Очень часто у владельцев мототехники Минск, Восход, мокиков, возникает одна и та-же проблема, слабая искра .
Практические примеры поиска причин отсутствия # искры .Видео.
Пропала искра или слабая искра на скутере
Ahi Muslim: На моем скутере слабая искра, Не могу найти причину
Своїми Руками: ого тобі легко у мене комутатор вобше коло карбіратора
Вика Черненко: звук говно ни хера не слышно
Алексей Толстиков: Всё про звонил , 2-3 раза кик дёрнул искра есть, вкручиваю свечу опять кик дергаю сперва что то схватывает а потом тишина, выдернул свечу снова искра еле проглядывается , китаец полтос 4х. Что делать помогите.
Vanches201: спасибо тебе чувак, очень помог, у меня тоже проблема была, плохо заводился, дело было в выключателе на подношке, закис сам переключатель и моросил, так называемая «плавающая ошибка».
микола петров: ти насрав в штани
Victor Zamcov: скажы пожалуйста уменя мопед гилера 49кубов нет искры может быть проблема из за рыле регулятора или проблема камутатор? я связался содним специалистом он говорит что рыле регулятор ни каких отношений неимеет с камутатором правда ли это?генератор новый!
Чингиз Капасов: А скутер может не набирать скорость из за коммутатора?
Виктор Матонин: А если показывает не 60вольт а 30вольт значит катушки хона? У меня искра есть но слабая и не заводится.
NoNAME БПАN: у меня мопед орион 100 поменял двигател на большую кубатору не заводится слабая искра чё делать?
мша гарбачев: Здравствуйте! У меня такой же скутер какой у вас на видео. На четырехконтактном штырьке нет синего провода, а зеленый, красно-белый и черно-желтый. Ни на каком из них нет сопротивления 160 ом. Проблема в том что искра слабая, скутер не заводится. Помогите пожалуйста. Заранее спасибо.
Slaff4ik: Пожалуйста нужен ваш ответ. Вы замерили напряжение на ВВ катушке генератора при запуске с эл.стартера, вольтметр показал около 60 вольт, а какое напряжение будет выдавать генератор при запуске с кик-стартера?
ИВАН ИВАНЫЧ: Основы теории верны и почти все изложены верно. НО не все и дикция . с трудом не уснул!
А по делу, первой проверяется цепь массы не только клемма — комут , но и комут — двигатель. Часто масса на двигатель показывает большое сопративление ( не затянут болт, окислы, повреждение жил самого провода. )) соответственно и напряжения с датчика и питающей обмотки будут неполными.
Ну и главное , схемы на скутерах могут отличаться ! Хоть и выглядит все внешне схоже , но по сути отличаются. Так что позволю себе немного дополнить видео , прежде чем курочить скут, ВНИМАТЕЛЬНО изучаем мануалы по нему!
Алексей Семёнов: Спасибо за видео . Подскажите , на коммутатор заходит сигнал с генератора , а с него уже — нет . Коммутатор исправен . Может ли неисправное
реле — регулятор , так влиять на коммутатор и отсутствие искры . Ещё раз спасибо ! У меня квадрик — аналог стелс 100 rs .Всё абсолютно как на Вашем скутере .
Аскер 316: Катушка свечи провод
Аскер 316: на моем скутере катушка сгорает е чем может быть причина.
Nicolae G: У меня такая проблема с кнопки жужжит и выключяетса, аккумулятор разрежаетса.
A с электродрелью он хочет запускаться но сразу глохнет.
Когда запускал позавчера не было топливо в фильтре и я кочиал, только забыл снять свечку, я ужа севодня почищю, а вот с питания не знаю как поступить. Возможно ли утечка тока?
Денис Рыпа: может ли изза того что на роторе генератора магниты потресканы быть слабая искра? на холостых работает а газу даешь душится и глохнет(кто знает что?
максим русс: нормально объяснил пойду подножку смотреть а то у меня слабоя искра
Oleg Babych: а если супротевление на магнитоиндукционный датчик меньше 140 например 120 у меня?
Video on this topic
У скутера нет искры, скутер плохо заводится
как проверить катушку зажигания и принцип ее работы
В данном видео я покажу как проверить работоспособность катушки зажигания с помощью тестера, а так же.
Искра на 4Т через раз?
Разберемся, каждый ли оборот есть искра на 139QMB или через раз. ______ Instagram: https://www.instagram.com/ivanwilisow Группа ВК.
Слабая искра Viper Active
Слабая искра на китайском Viper Active Кэшбэк от 7% на все товары! https://cashback.epn.bz/?inviter=ccbdb Партнёрка http://join.air.io/svoimi-rukami.
Пропала искра на скутере?? что делать??
Пропала искра на скутере
В данном видео я расскажу все причины по которым у Вашего скутера может не быть искры, так же я покажу как.
Скутер,мот.Нет искры-проверка без приборов .No sparks
Скутер,мото,авто.Объем от 50 и выше.Система зажигания.Поиск не исправности без приборов. Как работает,детали.
ПРИЧИНЫ, ИЗ-ЗА КОТОРЫХ В СКУТЕРЕ ОТСУСТВУЕТ ИСКРА
«
Отличная статья 0
smotri-dtp.ru
Почему нет искры на мопеде?
Почему нет искры на мопеде?
Как проверить искру на мопеде?
Чтобы проверить искру нужно повернуть ключ в замке зажигания. Далее достаем свечу и проверим есть ли искра. Для того чтобы проверить искру на свече, вам нужно:
- Снять колпачок и открутить свечу. Обратите внимание на саму свечу, а точнее на ее черный нагар, за частую если он становится плотным, то он становится проводником, т.е. у вас не происходит искры, а пробивает по изолятору.
- Далее вставляем открученную свечу в колпачок (держась только за колпачок) и прислоняем ее на к любой металлической части вашего мопеда.
- Дальше начинаем прокручивать ножной стартер и внимательно смотреть на электроды на свече, проскочит ли между ними искра. Если вдруг в свече нет искры, то это может быть что свеча пробита, т.е. искра возникает не там где надо. Как это проверить?
Берем колпачок, внутри него есть металлический электрод, вставляем туда отвертку и подносим как можно ближе к металлической части мопеда (держитесь только за изолированные части). И так же нажимаем на ножной стартер, вы должны услышать щелчки и увидеть иску. Если между отверткой и двигателем проскочила искра, а в свече искры не было, то вам нужно просто поменять свечу.
Если так же нет искры, то нужно осмотреть бронепровод. Нет ли на нем трещин, если трещины есть, то он у вас пробивается. Проверить это легко.
- Берем фольгу и подносим к трещине.
- Прижимаем одну часть фольги к раме и ударяем по кик-стартеру.
- Если проскочит искра, вы даже сможете её услышать. Значит бронепровод пробивает.
Следующая проблема может быть в катушке зажигания. Если у вас катушка зажигания сломана, естественно искры не будет, она может быть пробита внутри. Проверить это можно только одним способом. Это снять катушку и поставить новую или попросить у друга. Если все равно ничего не работает, значит с катушкой все в порядке.
За подачу напряжения на катушку зажигания отвечает камутатор. Как проверить в каком состоянии камутатор. Если у вас есть ацелогроф, то подключаете к выхожным контактам комутатора и смотрите есть ли импульсы, если их нету, то комутатор их не дает. Если ацелогрофа нет, то нужно старый комутатор снять и поставить другой и проверить.
Еще одна проблема зажигания заключается в генераторе. В ротор-генераторе есть магнит и катушка, от катушки идет 4 провода. Далее вам понадобится мультиметр без него вы не обойдетесь. Поставьте мультиметр в режим измерения переменного напряжения, подлезьте к порвод, который питает комутатор (это есть на схеме вашего мопеда). После этого прокрутите кик-стартер и посмотрите есть ли напряжение, если есть значит все в порядке.
Но если до сих пор нет искры, то обратите внимание на датчик хола, потому что именно он дает комутатору импульс. Проверить его можно так же ацелогрофом есть ли импульсы или проверить лампочкой, на выход комутатора подкючаем лампочку, если у вас есть питание комутатора. Комутатор заведомо исправный, но при этом лампочка не мигает, то у вас что-то не то с датчиком хола.
moped-info.ru
Пропала искра на скутере | SpeedScooter
Что делать, если нет искры на скутере?
Мотор Вашего скутера неожиданно затих, что делать? Не спешите паниковать. Для начала проверьте, есть ли в баке бензин. Если причина не в закончившемся топливе, подвох нужно искать в системе зажигания. Первое, что приходит на ум — испортилась свеча зажигания. На этот случай рекомендуется иметь в запасе рабочую свечу.
Кстати, определить состояние свечи можно и по ее внешнему виду. Нормальная свеча не имеет никаких внешних изменений. На ее поверхности допустима незначительная электродная эрозия и небольшой осадок. Если Вы видите на элементах свечи образование сухого нагара черного цвета, значит, произошло загрязнение нагаром в результате чересчур обогащенной топливной смеси. Свечу следует почистить или заменить, а рабочую смесь отрегулировать. Также потребуется замена воздушного фильтра.
Результатом перегрева могут быть расплавленные электроды, пузырьковые образования на изоляторе. Использование такой свечи грозит серьезными повреждениями двигателя.
Еще одной причиной неисправной работы свечи зажигания могут стать масляные загрязнения. Внешний вид такой свечи хорошо виден на фотографии. Как правило, это происходит в двухтактных двигателях. Такие свечи нуждаются в замене.
Состояние свечи зажигания
Итак, устанавливаем запасную свечу зажигания и заводим мотор. Заработало? Отлично! Но если нет искры на скутере, а свеча исправна, скорее всего, проблема в самой системе зажигания. Поэтому придется искать причину дальше.
Самый простой и доступный для самостоятельного ремонта причиной может быть отсутствие контакта. Для того, чтобы это выяснить, проверяем места присоединения клемм и целостность проводов.
Затем приступаем к изучению электрической схемы: электроток идет из генератора в коммутатор, накапливаясь в конденсаторе. Последний передает сигнал на катушку зажигания, где в несколько тысяч раз повышается напряжение и, направляясь по высоковольтному проводу, поступает на свечу, минуя колпачок. Будьте осторожны — не прикасайтесь пальцем к месту, откуда должна исходить искра — это зона высокого напряжения.
От электромагнитного датчика в двигателе или от коммутатора к замку зажигания протянут провод для глушения двигателя. При заглушке двигателя провод замыкается на массу, и искра гаснет. Чтобы проверить, не в этом ли причина отсутствия искры, следует найти на катушке зажигания два контакта: массу «-» и на коммутатор — «+» ( не перепутать с высоковольтным проводом!). Контакт, идущий на коммутатор, отсоединяется, после чего проверяется сопротивление между массой и контактом катушки, а потом между массой и коммутатором.
Двигатель скутера
При нормальной работе в обоих случаях должно быть большое сопротивление. Если сопротивление недостаточное на катушке — она нуждается в замене, а при низком сопротивлении на проводе, с наибольшей степенью вероятности, причина в коммутаторе.
Если вышеописанные действия не выявили никаких дефектов, скорее всего, суть проблемы в электромагнитном датчике или генераторе. Эти элементы проверяются в зависимости от модели скутера.
В разъеме коммутатора отыщите черный провод с красной полоской и измерьте его сопротивление относительно «массы». В норме оно составляет 500 Ом — это проверка работы датчика. Далее проверяем сопротивление провода питающей обмотки — часто это синий провод с белой полоской. Сопротивление должно быть в 150-200 Ом. Значительно меньшее сопротивление указывает на внутреннее замыкание в питающей катушке, которое приводит к недостаточному напряжению для искры.
Если при проверке все перечисленные элементы работают в нормальном режиме, скорее всего, неисправен коммутатор. Чтобы проверить его работу, Вам придется обращаться в мастерскую, так как в гаражных условиях сделать это невозможно.
Для проведения вышеописанных действий Вам потребуется мультиметр с режимом измерения сопротивления. Судя по описанию, все это очень просто, но что делать, если нету искры в скутере, а Вы в глаза не видали ни коммутатора, ни генератора, ни катушки, и не имеете о них ни малейшего представления?
Как выглядят элементы системы зажигания
Конечно, в разных моделях скутеров, вид элементов в системе зажигания может несколько отличаться. Но в основном, все они имеют общие признаки. Итак, снимаем пластиковую панель и смотрим. Коммутатор представляет собой миниатюрную пластмассовую коробочку с разъемом. К разъему подведено 5-6 проводов с цветной изоляцией.
От свечи зажигания отходит самый толстый высоковольтный провод. Он ведет прямо к катушке зажигания.
Источник: ООО «МОТО-ВЕЛО»
www.ezdaskut.ru
