Советский и российский автомобиль ВАЗ-2107 – это классика отечественного автопрома прошлого столетия. Несмотря на то, что данная машина обладает по-настоящему огромным запасом прочности, года идут: различные части, и функциональные узлы транспортного средства начинают давать сбои.
Часто водители легендарной «семерки» сталкиваются с поломкой аккумулятора. Лампа, свидетельствующая об исправности устройства, попросту перестает гореть, а сама электрическая батарея отказывается заряжаться. В данной статье подробно рассказывается о том, почему пропадает зарядка на АКБ ВАЗ-2107, и что с этим делать.
Содержание
- Генератор ВАЗ 2107 назначение и основные функции
- Нет зарядки – признаки
- Сигнальная лампа
- Быстрая разрядка аккумулятора
- Снижение производительности электрооборудования
- Причины отсутствия зарядки
- Обрыв ремня
- Ослабление ремня
- Обрыв в цепи и окисление клемм
- Выход из строя выпрямительного модуля
- Поломка регулятора
- Неисправность фазовых обмоток
- Что делать, если аккумулятор кипит
- Диагностика и ремонтные работы
- Натяжение ремня генератора
- Видео натяжение ремня
- Демонтаж генератора
- Видео снятие генератора
- Проверка выпрямительного модуля стабилизатора и обмоток
- Ремонт генератора
- Видео ремонт генератора ваз 2107
Генератор ВАЗ 2107 назначение и основные функции
Работоспособность аккумуляторной батареи на ВАЗ-2107, как и на многих прочих машинах, зависит от трех основных деталей: генератора, регулятора напряжений, систем соединения этих двух устройств.
Машинная генераторная установка, генератор – это элемент, выполняющий задачи по обеспечению электроэнергией различные узлы автомобиля, а также по обеспечению постоянным зарядом аккумулятора. К числу основных комплектующих деталей генераторной установки относятся:
- корпус с обмотками;
- якорь;
- выпрямитель тока;
- стабилизатор.
Генераторная установка функционирует за счет привода – ремня, проходящего от шкива коленчатого вала.
Нет зарядки – признаки
Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:
- батарея теряет заряд с увеличенной скоростью;
- частые сигналы от соответствующей лампы на приборной доске;
- снизился уровень производительности электроприборов в автомобиле.
Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.
Сигнальная лампа
Российский автомобиль ВАЗ-2107 оснащен бортовой приборной доской, на панели которой расположены индикаторы, указывающие, в том числе, и на наличие конструктивных неполадок. Одна из лампочек отвечает за передачу информации, касающейся стабильности работы генератора: если цепь функционирует в штатном режиме, индикатор светится только при зажигании, ровно до того момента, пока не запустится двигательная установка.
Обратите внимание: правильная работа узла подразумевает, что сигнальная лампа должна погаснуть сразу же после того, как двигатель буде запущен в работу. Если индикатор продолжает гореть – в цепи возникли неполадки.
Быстрая разрядка аккумулятора
Неполадки, возникшие во время работы генераторной установки, немедленно отразятся на состоянии заряда аккумуляторной батареи. Неисправный генератор не сможет обеспечивать должный уровень электрического напряжения, необходимый для качественной зарядки аккумулятора.
Водитель может определить недостаточное количество заряда в батарее по возникновению трудностей в момент запуска мотора.
Снижение производительности электрооборудования
Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.
Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.
Причины отсутствия зарядки
Существует ряд основных причин, в соответствии с которыми аккумулятор ВАЗ-2107 перестает заряжаться:
- деформация приводного ремня;
- ослабление приводного ремня;
- повреждение проводки или окисление клемм;
- неполадки в области выпрямителя;
- повреждение регулятора;
- нарушение целостности обмоток генератора.
Каждая неисправность может привести к отсутствию качественного заряда АКБ.
Обрыв ремня
Согласно технической документации, замена ремня привода должна осуществляться спустя каждые пятьдесят тысяч километров пробега. Подобная поломка не является чрезвычайно опасной только в том случае, если ее присутствие было обнаружено в самые короткие сроки. Обрыв ремня может привести к нагреванию двигательной части – поэтому, при появлении соответствующих сигналов на бортовой панели, следует немедленно проверить целостность этого узла. Сделать это можно посредством визуального осмотра генераторной части машины.
Ослабление ремня
Ремень привода – это функциональный узел генераторной установки, работающий под постоянным физическим натяжением. Главный признак того, что ремень ослаблен – характерный свистящий звук, усиливающийся в дождливую или влажную погоду. Индикатор может не сообщить водителю о подобной неисправности, так что за уровнем натяжения ремня следует следить самостоятельно.
Обрыв в цепи и окисление клемм
Аккумулятор автомобиля ВАЗ-2107 перестанет заряжаться в случае возникновения обрыва проводов, соединяющих между собой различные части генераторной установки. Электрическая цепь, обеспечивающая постоянный заряд машинной батареи, чрезвычайно проста: один кабель соединяет накопительное устройство с выводом на генераторе. Для того чтобы определить проблему, следует проверить наличие контакта между указанными узлами.
Входные и выходные клеммы также могут деградировать в результате длительной эксплуатации. Проверить их качественное состояние можно посредством визуального осмотра.
Выход из строя выпрямительного модуля
Выпрямитель – устройство, отвечающее за преобразование переменного тока в постоянное значение. Узел выполняется в виде платы, включающей в себя несколько кремниевых диодов, каждый из которых может сломаться. При сломанном диоде выпрямитель перестает выполнять свою основную задачу, вследствие чего узел подлежит замене.
Поломка регулятора
Регулятор – устройство, отвечающее за стабилизацию поступающего на аккумулятор напряжения. В случае возникновения поломки подлежит немедленной замене, так как отремонтировать узел не представляется возможным.
Неисправность фазовых обмоток
Обмотки генератора – основная функциональная часть установки. При возникновении обрыва или замыкания, устройство попросту перестает выполнять свои задачи. Определить подобную поломку можно по появлению характерного запаха гари, а также по шумовым эффектам, заметным при работе элемента. Диагностика подобных проблем проводиться посредством снятия генератора и его полного осмотра.
Что делать, если аккумулятор кипит
Сделать вывод о том, что аккумуляторная батарея ВАЗ-2107 «кипит», можно по возникновению следующих проблем:
- перестает светиться соответствующий индикатор;
- вольтметр ведет себя неадекватно, а его стрелка уходит в правую часть;
- в салоне автомобиля появляется характерный запах.
«Кипение» аккумулятора вызывается неполадками в работе стабилизатора напряжения. Продолжать движение на машине при такой ситуации категорически запрещается: это чревато поломками всей электротехники в автомобиле. Для того чтобы доехать до сервисного центра с безопасностью для себя, и для машины, следует произвести принудительное отключение генераторной установки.
Сделать это можно посредством физического снятия провода с клеммы с аббревиатурой «61», расположенной на самом генераторе. Автомобиль продолжит движение исключительно при помощи накопленного заряда.
Диагностика и ремонтные работы
Диагностические мероприятия, необходимые для установки проблем с отсутствием зарядки аккумуляторной батареи, производятся в следующем порядке:
- следует прекратить движение и заглушить мотор;
- поднять капот и провести визуальный осмотр ремня;
- проверить натяжение ремня – отверткой или другим инструментом. Нормальное отклонение составляет 12-17мм;
- если ремень ослаблен, следует подтянуть его. Для этого следует взять в руки ключ на 17 и открутить крепление генератора к кронштейну. При помощи отвертки подвиньте установку в сторону, дальнюю от цилиндров. Затяните крепление и выполните повторную проверку натяжения;
- проверьте наличие контакта между аккумулятором и генератором при помощи тестера. Сделать это можно посредством прикрепления устройства к плюсу на АКБ и клемме с аббревиатурой «30», расположенной на установке. Если тестер не указывает на наличие контакта – произведите замену кабеля;
- используя вольтметр, получите данные о напряжении на выводных разъемах батареи. Нормальный показатель – 11-12 вольт, в рабочем состоянии – 13,5-14 вольт.
Для этого следует взять в руки ключ на 17 и открутить крепление генератора к кронштейну. При помощи отвертки подвиньте установку в сторону, дальнюю от цилиндров. Затяните крепление и выполните повторную проверку натяжения;Если полученные данные несопоставимы с нормальными величинами, поломку следует искать в функциональных узлах генераторной установки, после ее снятия с машины.
Натяжение ремня генератора
Натянуть приводной ремень генератора достаточно просто. Для этого нужно открутить крепление, монтирующее установку к соответствующему кронштейну, используя ключ на 17.
Используя какую-либо монтировку подходящего размера, отодвиньте генератор в сторону цилиндров. Далее нужно затянуть крепление, после чего, выполнить еще одну проверку натяжения. Нормальная величина отклонения натянутого ремня колеблется в промежутке от 12мм до 17мм.
Видео натяжение ремня
Подробнее о натяжении ремня генератора рассказывается в данном видео:
Демонтаж генератора
В случае возникновения поломок в выпрямителе, стабилизаторе или обмотках, следует произвести демонтаж генераторной установки. Сделать это можно в соответствии со следующей пошаговой инструкцией:
- откройте капот, осуществите отключение проводов, идущих от установки к батарее;
- используя ключ на 17, открутите гайку в месте крепления установки к кронштейну;
- пододвиньте генератор в область цилиндров, используя отвёртку или подходящую монтировку;
- снимите ремень;
- осуществите отсоединение контактной колодки;
- открутите гайку с клеммы под аббревиатурой «30», после чего подвиньте провода в сторону;
- отвинтите гайку, при помощи которой корпус генератора закреплен на кронштейне. Уберите крепящий болт;
- Снимите генераторную установку, двигая ее в нижнюю часть автомобиля.
Уберите крепящий болт;Далее можно производить диагностические, а затем и ремонтные работы по замене функциональных элементов генератора.
Видео снятие генератора
Подробнее о том, как снять генератор с автомобиля ВАЗ-2107, смотрите в данном видео:
Проверка выпрямительного модуля стабилизатора и обмоток
Для произведения диагностических работ по проверке работоспособности выпрямителя, следует подготовить многофункциональный тестер, и два отрезка кабеля с зажимами. Далее выполняются следующие действия:
- установить на тестере режим получения данных о показателе сопротивления;
- посмотреть сопротивление между выводом с аббревиатурой «30» и массой. Если показатель близится к нулю – присутствует замыкание обмоток выпрямителя или поломка его кремниевого диода;
- проверьте на наличие пробоя положительно направленные кремниевые диоды. Тестер подключается к клемме с аббревиатурой «30» и к любому болту. Если сопротивление приближается к нулю – имеется пробой;
- проверьте работоспособность отрицательных кремниевых диодов – присоединив щуп тестера между фиксирующим болтом устройства и его корпусом. Сделать вывод о поломке можно в том случае, если показатель сопротивления равен нулю.
Если показатель близится к нулю – присутствует замыкание обмоток выпрямителя или поломка его кремниевого диода;На этом диагностические работы заканчиваются. При возникновении неполадок следует заменить выпрямитель.
Ремонт генератора
В том случае если вы генераторная установка была демонтирована, а в ее комплектующих деталях обнаружены неполадки, следует произвести работы по их замене. Ремонт генератора ВАЗ-2107 осуществляется таким образом:
- зафиксируйте крыльчатку при помощи отвертки;
- открутите болты фиксации;
- снимите детали шкива;
- открутите болты, крепящие крышку. Выньте шпильку;
- при помощи молотка сбейте крышку статора;
- удалите втулку, расположенную под передней крышкой, которую также нужно убрать;
- аккуратными ударами молотка выбейте ротор;
- открутите гайки, крепящие выпрямитель к выводам обмоток;
- открутите гайку с аббревиатурой «30» и уберите шайбу;
- выполните замену конструктивных элементов;
- произведите сборку устройства;
Выньте шпильку;На этом работа по замене деталей генератора закончена.
Видео ремонт генератора ваз 2107
Подробнее о ремонте генератора смотрите в следующем видео:
4 316 views
Похожие материалы
возможные причины, возможные поломки, способы устранения неполадок
Если на ВАЗ-2107 нет зарядки, то вся бортовая сеть запитывается от аккумуляторной батареи.
При этом генератор не будет работать вообще. Но недостаток аккумуляторной батареи состоит в том, что она не долговечна. И если вдруг произойдет поломка генератора или цепи его заряда, неисправность нужно как можно быстрее устранять. В противном случае вы рискуете продолжить движение на эвакуаторе или буксире. Для того чтобы разобраться с причиной отсутствия зарядки, нужно знать хотя бы теорию, как работает генераторная установка на автомобиле.
Что такое генератор
Для того чтобы запустить двигатель и обеспечить его правильную работу, нужно всю систему электрооборудования обеспечить постоянным напряжением. Если говорить конкретно про то, по каким причинам нет зарядки на ВАЗ-2107, то нужно учесть, что для этого автомобиля нужно напряжение 12 В. Запуск автомобиля производится стартером – это электрический двигатель высокой мощности, который раскручивает коленчатый вал. Генератор при простое двигателя не работает.

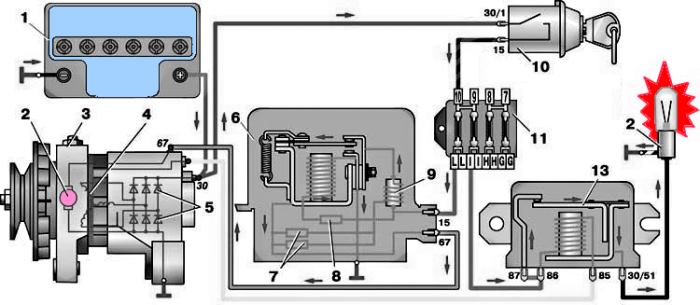

Схема правильного подключения генератора ВАЗ-2107…
.
В зависимости от года выпуска автомобиля, схема подключения генератора ВАЗ-2107 может разниться. С…
Как только начнет вращаться коленчатый вал, на обмотку возбуждения генератора подается напряжение от аккумулятора. Генератор может работать только при наличии вращательного движения магнитного поля. И если нет зарядки на ВАЗ-2107, то отсутствует либо напряжение на роторной обмотке, либо вращение. Магнитное поле создается обмоткой возбуждения, которая находится на роторе. На нем стоит шкив, который связан с коленчатым валом ручейковым ремнем (на инжекторных автомобилях) и клиновидным (на карбюраторных) с коленчатым валом.
Регулятор напряжения

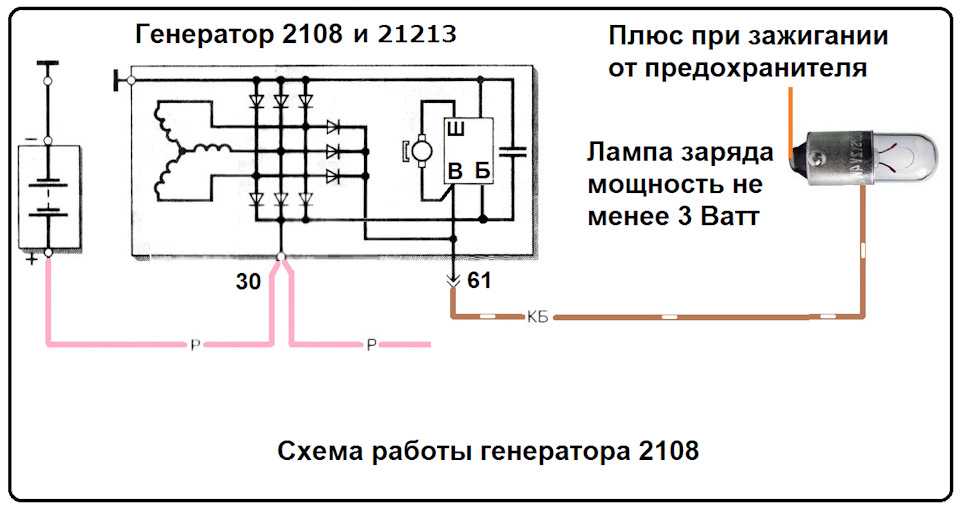

И самое главное – лампа зарядки ВАЗ-2107 подключается к обмотке возбуждения через регулятор напряжения. Последний позволяет поддерживать напряжение на одном уровне – в пределах 13,6-14,2 В. Конструкция регулятора может быть абсолютно любой, различают такие конструкции:
