Предохранители и реле Nissan Qashqai J11 (2013-)

В моделях Nissan Qashqai с 2013 года, так называемый кузов J11 или как еще говорят после рестайлинга, несколько поменялась и электрическая принципиальная схема. Вместе с ней само собой поменялись и блоки реле и предохранителей. А это первое на что необходимо обращать внимание при электрических поломках в машине.
Итак, о предохранителях и реле, а также их расположении и расшифровке для кузова J11 с 2013 речь и пойдет речь в этой статье.

Как и полагается, так и в Кашкае блоки предохранителей расположены на вполне ожидаемых местах. Один слева внизу на панели приборов в салоне и два блока в подкапотном пространстве. Блоки в моторном отсеке расположены также слева, но под воздуховодом, который предварительно придется снять, прежде чем доберешься до предохранителей. Теперь начну подробнее с предохранителей в салоне.

Предохранители и реле Nissan Qashqai J11 в салоне

Итак, вначале ро салон. Вот так выглядит блок, который спрятан под декоративной крышкой.

Расшифровка в блоке приведена на той той самой крышке, на обратной стороне.

Если кто-то не силен в английском, то можно взглянуть на таблицу далее. В ней приведены обозначения предохранителей согласно их расположения в блоке.

Теперь переходим к блоку в моторном отсеке.

Предохранители и реле Nissan Qashqai J11 в моторном отсеке

Здесь в зависимости от комплектации машины возможны вариации с установленными блоками. Переберем их все.

…еще один блок

…еще один возможный блок

…и еще один.

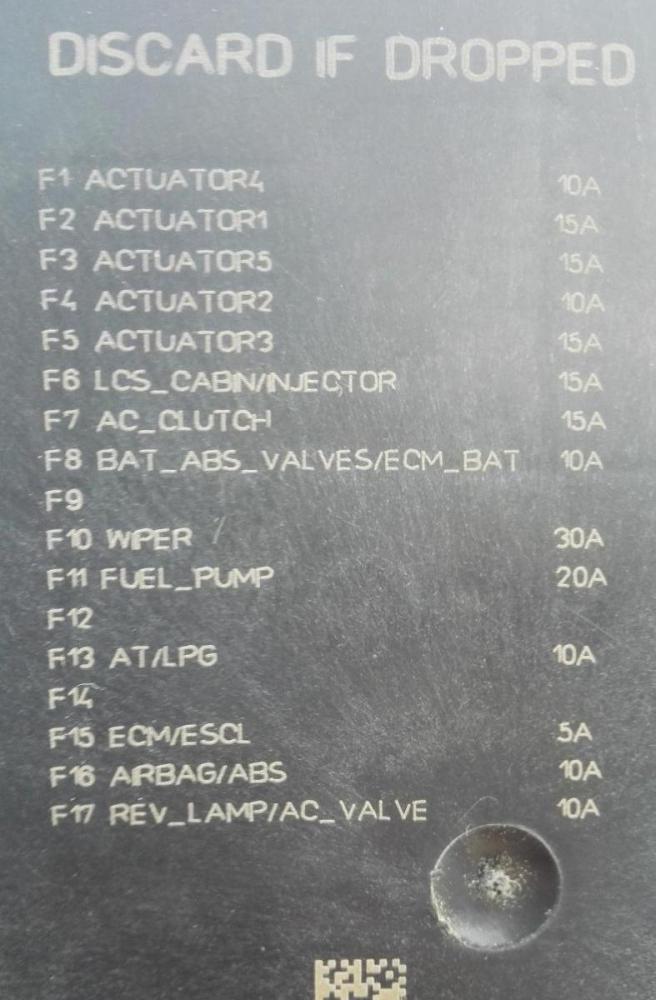

Здесь вначале приведено фото внешнего вида, а затем и фото крышки, где с обратной стороны можно посмотреть расшифровку реле предохранителей. Остается лишь заметить, что эти реле и предохранители отвечают за весьма серьезные вещи, будь то реле подогрева топлива, стартер, реле вентилятора радиатора, АКПП, топливного насоса…

Nissan Qashqai | Перечень предохранителей

Номер предо- хранителя	Номи- нальный ток, А	Защищаемая цепь
1	10	Прикуриватель
1А
2	10	Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью
3	10	ЭБУ и выключатель электронной системы управления подвеской
4	5	Передний левый, задний правый габаритные фонари
5	10	Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни
6	15	ЭБУ автоматической коробки передач, датчик включенной передачи
7	20	Электропроводка прицепа
8	–
9	5	Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении
10	30	Цепь питания памяти положений сидений
11	30	Переднее левое сиденье
12	15	Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей
13	30	Переднее правое сиденье
14	30	Задний стеклоподъемник
15	20	ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления
16
16А	10	Магнитола
17
18	5	Задний противотуманный фонарь
19	5	Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат
20	10	Левая фара ближнего света
21	10	Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне
22	20	Стеклоочиститель заднего стекла
23	–
24	30	Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза
25	10	ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы
26	15	Выключатель аварийной сигнализации
27	30	Электрический стеклоподъемник передней двери
28	10	Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер
29	30	Электрический стеклоподъемник передней двери, люк
30	15	Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала
Обозначение	Номинальный ток, А	Защищаемая цепь
FM1	50	Противоугонная система
FM2	50	Противоугонная система (цепь от замка зажигания)
FM3	50	Питание основного блока предохранителей
FM4	50	Выключатель освещения
FM5	50	ABS
FM6	20/ 40	Вентилятор 1
FM7	20/ 40	Вентилятор 2
FM8	40	Электрообогреватель стекла
1
2	10	ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
3	25	ABS
4	20	Работающий двигатель
5	15	Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
6	10	Звуковой сигнал
7	15	Таймер омывателя фар
8
9	10	Лямбда-зонд
10	10	Топливный насос
11
12	10	Левая противотуманная фара
13	10	Правая противотуманная фара
14	10	Левая фара дальнего света
15	10	Правая фара дальнего света

Nissan Qashqai | Блок предохранителей

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.	2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).	3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.
	4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

№ предохранителя

Приборы защищаемой цепи

Сила тока, А

Левый блок

Резерв

Правая фара (дальний свет)

Левая фара (дальний свет), контрольная лампа включения дальнего света фар

Правая фара (ближний свет), электрокорректор

Левая фара (ближний свет)

Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол

Резерв

Прикуриватель, звуковые сигналы, реле звуковых сигналов

Задние противотуманные фонари

Радиоприемник

Блок системы управления двигателем

Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа

Стеклоочиститель, реле омывателей фар

Правый блок

Передние противотуманные фары, задние противотуманные фонари

Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель

Фонари заднего хода, приборы, датчик спидометра

Лампа стоп-сигнала, розетка переносной лампы

Контрольная лампа аварийной сигнализации

Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней

Обогрев заднего стекла, плафоны, фара-искатель

Резерв

Электрический бензонасос (двигатель ЗМЗ-4062)

Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021)

Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота

Обогрев сидений

Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака

Nissan Qashqai | Предохранители | Ниссан Кашкай

Главный блок предохранителей находится над аккумулятором. Для открытия крышки аккумулятора необходимо снять блок предохранителей.

Предохранители в пассажирском отсеке автомобиля:
1. Электрические стеклоподъемники	30 А
2. Аварийная сигнализация, стоп-сигналы	15 А
3. Омыватели и очистители лобового стекла	30 А
4. Вентилятор системы охлаждения	15 А
5. Регулируемые передние сиденья	30 А
6. Радиоприемник	20 А
7. Электрические стеклоподъемники	30 А
8. Фонари дневного времени (для Скандинавии)	10 А
9. Автоматическая трансмиссия	10 А
10. Нагреваемый фильтр дизельного топлива	30 А
11. Обогреватели наружных зеркал	10 А
12. Фонарь освещения салона, освещение багажника, аварийная сигнализация, информационный дисплей, радиоприемник, навигационная система	20 А
13. Электрифицированные внешние зеркала	10 А
14. Гидроусилитель рулевого управления, прикуриватель, штора заднего окна, система кондиционирования воздуха, электронная система кондиционирования воздуха, обогреватели передних сидений, обогреватели задних сидений	30 А
15. Фонари заднего хода, лампа бардачка система автоматического управления высотой автомобиля, система автоматического регулирования скорости, регулировка зеркал и сидений, радиоприемник, обогреватели задних сидений, раздвижная панель крыши, освещение приборной панели, электрический стеклоподъемник, вентилятор системы охлаждения, регулировка дальности света передних фар	20 А
16. Противотуманный фонарь	20 А
17. Звуковой сигнал	20 А
18. Топливный насос	20 А
19. Антиблокировочная тормозная система (AБС), система контроля сцепления колес с дорогой (ТС)	10 А
20. Освещение салона, подогрев сидений, центральный замок, штора заднего окна	20 А
21. Дальний свет (левый)	10 А
22. Ближний свет (левый), регулировка дальности света передних фар	15 А
23. Стояночные и задние фонари (левые)	10 А
24. Обогреватель охлаждающей жидкости	20 А
25. Раздвижная панель крыши	20 А
26. Фонарь подсветки номера, информационный дисплей, система омывателей передних фар	10 А
27. Система автоматического управления высотой автомобиля	20 А
28. Задний противотуманный фонарь	10 А
29. Клемма 30: постоянное напряжение для электропитания прицепа/ трейлера	20 А
30. Стояночные и задние фонари (правые)	10 А
31. Ближний свет (правый), регулировка дальности света передних фар	15 А
32. Дальний свет (правый)	10 А
33. Вентилятор отопления, система кондиционирования воздуха, электронная система кондиционирования воздуха	30 А
34. Заднее окно	40 А

КОРОБКА ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ Nissan Qashqai

Руководства по ремонту
Руководство по ремонту Ниссан Кашкай 2007+ г.в.
КОРОБКА ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

КОРОБКА ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

Внимание: Запрещается использовать плавкие предохранители большего номинала, чем указано на перегоревшем предохранителе.

• При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.

• Коробка предохранителей расположена в нижней левой части панели управления.

1. Проверьте, чтобы замок зажигания и центральный выключатель освещения находились в положении OFF.

2. Снимите крышку коробки предохранителей.

3. Найдите неисправный предохранитель и выньте его с помощью пинцета (если имеется).

4. Перегоревший предохранитель следует заменить новым предохранителем

5. Установите на место крышку коробки предохранителей. Если новый предохранитель также перегорел, то обратитесь на сервисную станцию для проверки и ремонта электрооборудования автомобиля.
