Установка автосигнализации на Nissan Note

Точки подключения автосигнализации на Nissan Note, левый руль

Автор avalakish69

Замок зажигания:
+12 — синий
Зажигание — красный
ACC — желтый
Стартер — белый

Блок за бардачком:

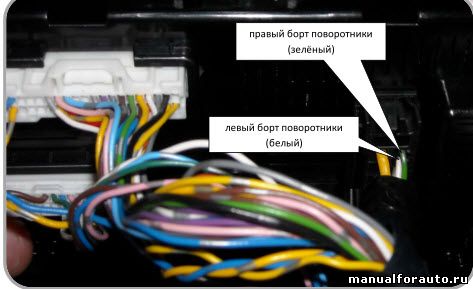

поворотники — белый, светлый зелёный в чёрном разъёме

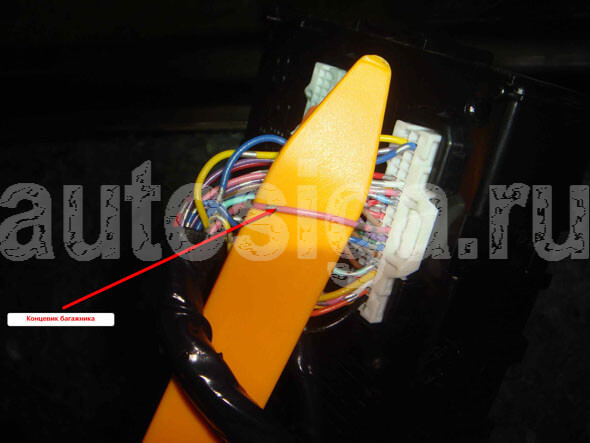

концевик багажника — розовый в белом большом разъёме
открывание багажника — желтый
отпирание центрального замка — коричневый в белом маленьком разъёме
запирание центрального замка — светлый зелёный в белом большом разъёме

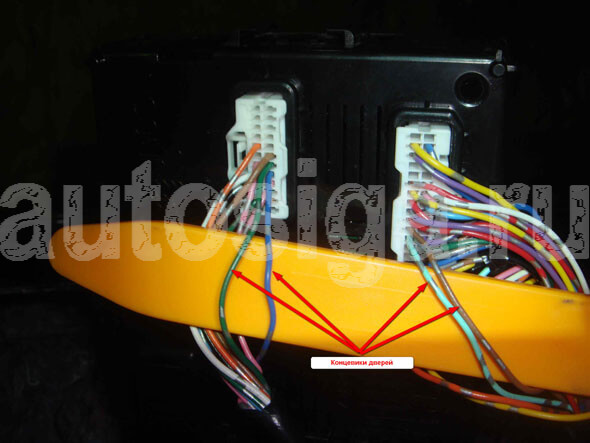

дверь передняя правая — коричневый в белом большом разъёме
дверь передняя левая — светлый зелёный в белом большом разъёме
дверь задняя правая — синий в белом маленьком разъёме
дверь задняя левая

— зелёный в белом маленьком разъёме

Ручник — голубой на приборке

Зарядка — синий на генераторе

Точки подключения автосигнализации на Nissan Note 2007, правый руль

Замок зажигания:
+ — синий
зажигание — красный
зажигание 2 — жёлтый
стартер — белый
асс — коричневый

Импульс — фиолетовый на форсунке (Starline A91 прекрасно работает)

Тормоз — красный на педали тормоза

Все остальные подключения выполняются на блоке BCM за бардачком.
Повороты — светло зелёный и светло жёлтый в чёрном разъёме
В белом разъёме, где меньше контактов:
центральный замок (-) — коричневый (отпирание) и серый (запирание). Провода рядом
багажник

(-) — розовый
открытие багажника (+) — красный (силовой в разрыв)
правая передняя дверь (-) — зелёный
левая задняя дверь (-) — светлый жёлтый
В белом разъёме, где больше контактов:
левая передняя дверь (-) — зелёный
правая задняя дверь (-) — жёлтый
Правая передняя и левая задняя — провода рядом
Левая передняя и правая задняя — провода рядом

Если будете снимать клемму с аккумулятора или разъём с магнитолы, то нужен будет загрузочный диск. Аппарат DM306-A.

Точки подключения Nissan Note 2008 правый руль, АКПП Автор RA9UBD
Цепь	Цвет	Расположение
+ 12V	Синий	Замок зажигания
ACC	Коричневый	Замок зажигания
IGN_1	Красный	Замок зажигания
IGN_2	Жёлтый	Замок зажигания
Start	Белый	Замок зажигания
IGN_3 IGN_4	Красный/чёрный Красный/белый	На эти провода подать IGN_1, через диоды 1N4007. Они выходят с передней части замка, куда вставляется ключ
Повороты	Белый Зелёный	На чёрном разъёме блока BCM
Центральный замок (-)	Коричневый – открыть Серый – закрыть (Провода рядом)	На белом разъёме блок BCM, где меньше проводов
Дверь багажника (-)	Розовый
Передняя правая дверь (-)	Голубой
Задняя левая дверь (-)	Белый (рядом с голубым)
Передняя левая дверь (-)	Голубой	На белом разъёме блока BCM, где больше проводов
Задняя правая дверь (-)	Жёлтый (рядом с голубым)
Тормоз	Красный	На педали тормоза
Тахо-сигнал	Фиолетовый	Форсунка
Блок BCM находится за бардачком. Чтобы добраться до него, нужно снять накладки со стоек, снять верхнюю часть торпеды, она на клипсах. Блок BCM будет слева сверху. Его нужно снять, он на тугих защёлках, под ним разъёмы. Так же можно вынуть бардачок. Он на шурупах, извлекается весь. Машина с безключевым доступом. На месте замка зажигания, просто ручка для поворота. Но туда можно вставлять ключ. Помимо безключевого доступа, в каждом ключе есть ещё обычный ключ с чипом иммобилайзера. Чип иммо не вытащить, но можно аккуратно выпилить, это не портит внешний вид ключа. Его-то и прячем в обходчик. Обходчик иммо подходит от шерхан BP-2 или StarLine BP-02.



Статьи по теме

Установочные карты сигнализаций на Nissan Note



Добавить комментарий

Nissan Note установка сигнализации, точки подключения Ниссан Ноут

Установка на автомобиль Ниссан Ноут с 2005 года с системами ключ и Чип ключ



— система тревожной сигнализации Scher-Khan Logicar 4,
— модуль обхода штатного иммобилайзера Scher-Khan BP-2.

Система Scher-Khan Logicar 4 уже имеет в своем составе встроенный модуль CAN, позволяющий получать информационные сигналы из цифровой CAN шины, передавать в
шину и использовать их для системы Scher-Khan Logicar 4.

Наряду с цифровым подключением с помощью встроенного CAN модуля остается  возможность использования аналоговых входов и выходов системы Scher-Khan Logicar 4.

Встроенный CAN модуль обслуживает следующие сигналы:

— датчики открытия дверей
— датчик открытия багажника
— датчик открытия капота

— датчик тахометра
— датчик педали тормоза
— датчик стояночного тормоза
— управление центральным замком автомобиля
— SLAVE режим (управление системой со штатного брелока или IK «свободных рук»)

Перед подключением необходимо выбрать соответствующую программу для встроенного CAN модуля с помощью перемычек JP1 – JP3 находящихся под сдвижной крышкой блока или программным путем.

Точки подключения аварийной сигнализации, CAN и минус питания можно найти на центральном монтажном блоке BCM. Необходимо обеспечить доступ к блоку BCM.

Подключить силовые цепи автозапуска, а также статус «ключ в замке» (для автомобилей с интеллектуальным ключом) возможно возле замка зажигания.


Подключение CAN шины  на Ниссан Ноут

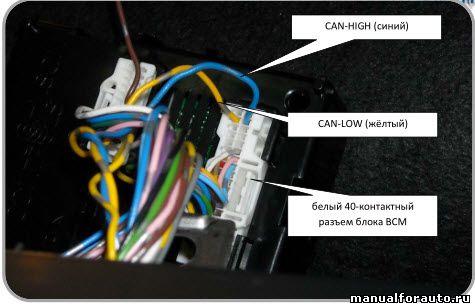

Для подключения к CAN шине автомобиля необходимо зеленый провод CAN-HIGH разъема CN13 системы Scher-Khan Logicar 4 соединить с проводом CAN-HIGH контакта №19 (синий провод) белого 40-ка контактного разъема блока BCM, расположенного за перчаточным ящиком, а синий провод CAN-LOW разъема CN13 системы Scher-Khan Logicar 4 соединить с проводом CAN-LOW контакта №39 (жёлтый провод) белого 40-ка контактного разъема блока BCM.



Подключение управления аварийной сигнализацией на Ниссан Ноут


В CAN шине имеется команда мигания габаритными огнями, и для реализации такого варианта световой сигнализации аналоговое подключение не требуется. Необходимо установить программную функцию 3-5=2.

В CAN шине данного автомобиля отсутствует команда управления аварийной сигнализации по цифровой шине, поэтому необходимо обеспечить аналоговое подключение. Необходимо установить программную функцию 3-5=1. Для управления включением/выключением аварийной сигнализации следует фиолетовые провода разъема CN3 системы Scher-Khan Logicar 4 подключить к белому и зелёному проводам, расположенным в чёрном разъеме блока ВСМ. Красный/белый провод разъема CN3  подключаем через предохранитель к +12В. питания.





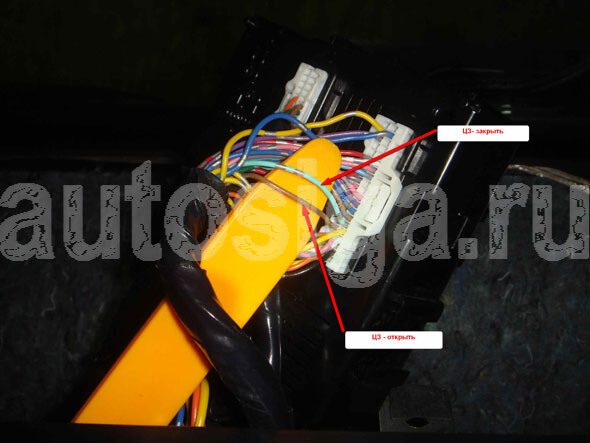

Подключение центрального замка Ниссан Ноут


Во всех моделях Nissan имеется возможность управления центральным замком цифровой командой по CAN шине. Аналоговое подключение не требуется.   Внутреннее реле открывания центрального замка блока Scher-Khan Logicar 4 при реализации автозапуска для автомобиля Nissan Note  в комплектации IK (интеллектуальный ключ) используется для подачи сигналов «KEY IN» и «KEY PUSH» (через диоды), а реле закрывания центрального замка блока Scher-Khan Logicar 4 для подачи сигнала «Зажигание-2» на замок зажигания.



Подключение питания системы, контроля зажигания, цепей автозапуска и обходчика штатного иммобилайзера



Для реализации функции автоматического дистанционного запуска необходимо выполнить подключения на замке зажигания автомобиля.

К толстому синему проводу замка зажигания (+ 12 В. питания) подключается красный/чёрный провод разъёма CN 1 системы Scher-Khan Logicar 4. Сюда же подключаем «+» питания системы красный провод разъёма CN 3 системы Scher-Khan Logicar 4.

В качестве «массы» можно использовать любую удобную точку подключения на корпусе автомобиля. В эту точку следует надежно подключить черный провод разъема CN3 системы Scher-Khan Logicar 4.

К толстому красному проводу замка (зажигание) подключаем зелёный провод разъёма CN системы Scher-Khan Logicar 4. Сюда же подключаем провод контроля зажигания — тонкий зелёный провод разъёма CN 5 системы Scher-Khan Logicar 4.

К толстому жёлтому проводу замка (зажигание 2) подключаем плюсовой силовой выход с реле закрывания центрального замка зелёный провод разъёма CN 4 системы Scher-Khan Logicar 4. Зелёный/белый провод разъёма CN 4 системы Scher-Khan Logicar 4 подключаем к + 12В. Зелёный/чёрный провод разъёма CN 4 системы Scher-Khan Logicar 4 не используется.

К толстому коричневому проводу замка (АСС) подключаем белый провод разъёма CN 1 системы Scher-Khan Logicar 4.

К толстому белому проводу замка (Стартер) подключаем жёлтый провод разъёма CN 1 системы Scher-Khan Logicar 4.

Для модификации автомобиля с системой «интеллектуальный ключ» необходимо при автозапуске подать + 12 В. на провода «key in» и «key push». Для этого подключаем к красному/синему и красному/белому проводам автомобиля через диодную развязку анодами в сторону блока сигнализации выход реле открывания  центрального замка жёлтый провод разъёма CN 4 системы Scher-Khan Logicar 4 для имитации вставленного ключа при дистанционном автоматическом запуске.  При этом жёлтый/белый провод того же разъёма подключается к + 12В. Жёлтый/чёрный провод разъёма CN 4 системы Scher-

Khan Logicar 4 не используется.

 Для запитывания модуля обхода штатного иммобилайзера используем «+12В» для плюса питания модуля обхода и « — слаботочное зажигание» (жёлтый/белый провод разъёма CN 5 системы Scher-Khan Logicar 4) для минуса питания модуля обхода. Функция 2-14=3. Внешнюю рамку обходчика крепим на замке зажигания.


Обходчик иммобилайзера следует скрытно расположить в салоне Ниссан Ноут.

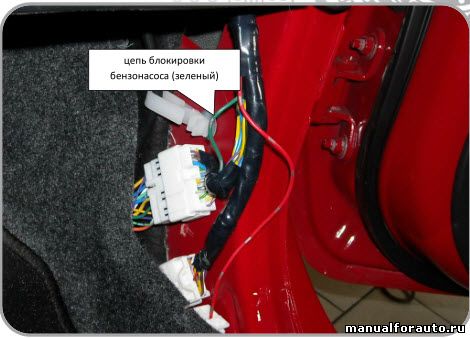

В качестве блокировки можно использовать блокировку цепи электробензонасоса (зелёный провод в белом разъеме в правой передней боковине со стороны пассажира). Для этого применяем внутреннее нормально-разомкнутое НР реле блокировки системы Scher-Khan Logicar 4. .  Жёлтые/чёрные провода разъёма CN2 системы Scher-Khan Logicar 4 подключаем в разрыв указанного провода. Для корректной работы блокировки в режиме автозапуска необходимо программную функцию 2-6 переключить в значение 2.

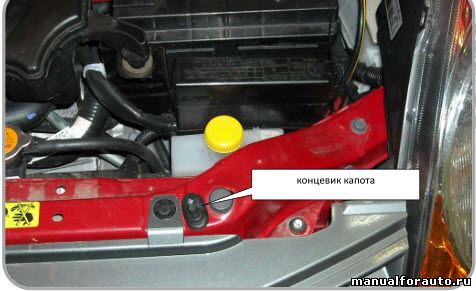

Подключение датчика капота Ниссан Ноут


Для подключения датчика капота нужно провести коричневый/черный провод разъема CN5 системы Scher-Khan Logicar 4 в моторный отсек через штатную резиновую втулку на моторном щите и подключить этот провод к концевому выключателю идущему в комплекте с системой.




Установка датчика удара  Ниссан Ноут

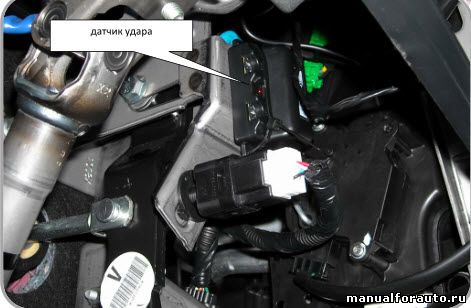

Кабель датчика удара установить в разъем CN10  системы Scher-Khan Logicar 4. Датчик должен быть жестко закреплен.

По окончании установки системы обязательно произвести его регулировку с помощью поворотных регуляторов на корпусе!


Установка сирены на Ниссан Ноут

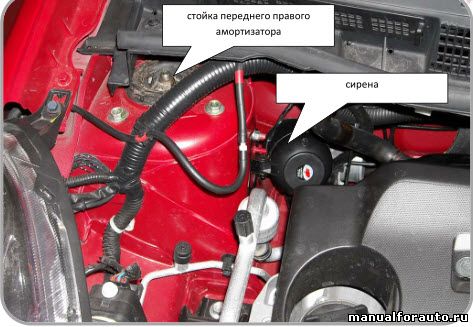

Для подключения сирены необходимо также провести в моторный отсек коричневый провод разъема CN3 системы Scher-Khan Logicar 4 и соединить его с красным проводом сирены. Черный провод сирены качественно соединить с «массой» автомобиля. Сирену располагать рупором вниз или в сторону.

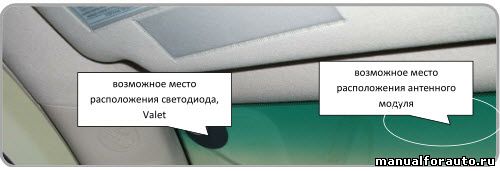

Установка светодиода, Valet и антенного модуля


При установке датчика вызова владельца и антенного модуля руководствуйтесь рекомендациями, изложенными в инструкции по установке.




Установка датчика температуры  на Ниссан Ноут


Кабель датчика температуры подсоединить к разъему CN7 системы Scher-Khan Logicar 4.

Размещение датчика температуры выполните согласно рекомендациям руководства по установке системы.


Программирование тахометрического сигнала


Алгоритм программирования тахометрического сигнала описан в руководстве по установке.



Программирование системы


По завершении установки и подключения системы тревожной сигнализации Scher-Khan Logicar 4 необходимо произвести настройки функций и обучить работе штатного брелока (однократно поставив и сняв с охраны со штатного пульта).

программная петля перекушена ( для автоматической КПП)

1-7=2 время прогрева двигателя при автоматическом запуске 15 минут
1-17=2 для использования SLAVE режима

2-4=1
2-6=2
2-14=3
2-20=2
2-22=2
2-23=1
2-28=1
2-30=1

3-4=2
3-5=1; (3-5=2 для мигания габаритами, см стр. 4)
3-6=2
3-8=3
3-9=2 — IK; (3-9=1 –ключ)

Оценка статьи

Установка автосигнализации с автозапуском на Nissan Note 2011

Автор — alec67

Снимаем крышку торпедо

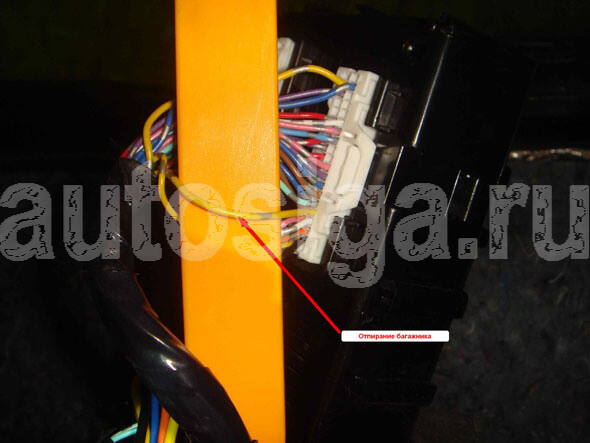

На блоке ВСМ выполняем подключения

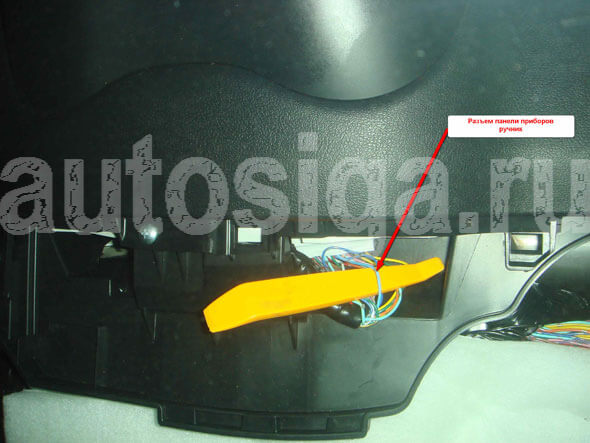

На разъеме панели приборов

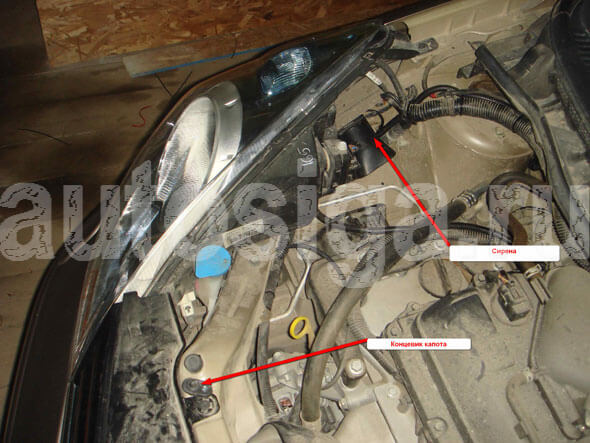

Под капотом

Фотографии проводов замка зажигания, к сожалению, не сделал, пишу по памяти.

Замок зажигания:
+12В — синий
Зажигание 1 — красный
Зажигание 2 — жёлтый
Стартер — белый
АСС – коричневый
Сигнал с форсунки с фиолетового провода.

alec67

Статьи по теме

Добавить комментарий

Точки подключения автосигнализации на Nissan Note

1. Точки подключения автосигнализации на Nissan Note, левый руль

Замок зажигания:
+12 — синий
Зажигание — красный
ACC — желтый
Стартер — белый

Блок за бардачком:
поворотники — белый, светлый зелёный в чёрном разъёме
концевик багажника — розовый в белом большом разъёме
открывание багажника — желтый
отпирание центрального замка — коричневый в белом маленьком разъёме
запирание центрального замка — светлый зелёный в белом большом разъёме
дверь передняя правая — коричневый в белом большом разъёме
дверь передняя левая — светлый зелёный в белом большом разъёме
дверь задняя правая — синий в белом маленьком разъёме
дверь задняя левая — зелёный в белом маленьком разъёме

Ручник — голубой на приборке

Зарядка — синий на генераторе

2. Точки подключения автосигнализации на Nissan Note 2007, правый руль

Замок зажигания:
+ — синий
зажигание — красный
зажигание 2 — жёлтый
стартер — белый
асс — коричневый

Импульс — фиолетовый на форсунке (Starline A91 прекрасно работает)

Тормоз — красный на педали тормоза

Все остальные подключения выполняются на блоке BCM за бардачком.
Повороты — светло зелёный и светло жёлтый в чёрном разъёме
В белом разъёме, где меньше контактов:
центральный замок (-) — коричневый (отпирание) и серый (запирание). Провода рядом
багажник (-) — розовый
открытие багажника (+) — красный (силовой в разрыв)
правая передняя дверь (-) — зелёный
левая задняя дверь (-) — светлый жёлтый
В белом разъёме, где больше контактов:
левая передняя дверь (-) — зелёный
правая задняя дверь (-) — жёлтый
Правая передняя и левая задняя — провода рядом
Левая передняя и правая задняя — провода рядом

Если будете снимать клемму с аккумулятора или разъём с магнитолы, то нужен будет загрузочный диск. Аппарат DM306-A.

3. Точки подключения Nissan Note 2008 правый руль, АКПП
Цепь	Цвет	Расположение
+ 12V	Синий	Замок зажигания
ACC	Коричневый	Замок зажигания
IGN_1	Красный	Замок зажигания
IGN_2	Жёлтый	Замок зажигания
Start	Белый	Замок зажигания
IGN_3 IGN_4	Красный/чёрный Красный/белый	На эти провода подать IGN_1, через диоды 1N4007. Они выходят с передней части замка, куда вставляется ключ
Повороты	Белый Зелёный	На чёрном разъёме блока BCM
Центральный замок (-)	Коричневый – открыть Серый – закрыть (Провода рядом)	На белом разъёме блок BCM, где меньше проводов
Дверь багажника (-)	Розовый
Передняя правая дверь (-)	Голубой
Задняя левая дверь (-)	Белый (рядом с голубым)
Передняя левая дверь (-)	Голубой	На белом разъёме блока BCM, где больше проводов
Задняя правая дверь (-)	Жёлтый (рядом с голубым)
Тормоз	Красный	На педали тормоза
Тахо-сигнал	Фиолетовый	Форсунка
Блок BCM находится за бардачком. Чтобы добраться до него, нужно снять накладки со стоек, снять верхнюю часть торпеды, она на клипсах. Блок BCM будет слева сверху. Его нужно снять, он на тугих защёлках, под ним разъёмы. Так же можно вынуть бардачок. Он на шурупах, извлекается весь. Машина с безключевым доступом. На месте замка зажигания, просто ручка для поворота. Но туда можно вставлять ключ. Помимо безключевого доступа, в каждом ключе есть ещё обычный ключ с чипом иммобилайзера. Чип иммо не вытащить, но можно аккуратно выпилить, это не портит внешний вид ключа. Его-то и прячем в обходчик. Обходчик иммо подходит от шерхан BP-2 или StarLine BP-02.

4. Установка автосигнализации с автозапуском на Nissan Note 2011, механика

Снимаем крышку торпедо

На блоке ВСМ выполняем подключения

На разъеме панели приборов

Под капотом

Фотографии проводов замка зажигания, к сожалению, не сделал, пишу по памяти.

Замок зажигания:
+12В — синий
Зажигание 1 — красный
Зажигание 2 — жёлтый
Стартер — белый
АСС – коричневый
Сигнал с форсунки с фиолетового провода.

Как установить охранную сигнализацию на Nissan Note

Представленный фотоотчет описывает установку автосигнализации с автозапуском на автомобили Nissan Note

Снимаем крышку торпедо

На блоке ВСМ выполняем подключения


На разъеме панели приборов
Под капотом

Замок зажигания:
+12В — синий
Зажигание 1 — красный
Зажигание 2 — жёлтый
Стартер — белый
АСС – коричневый
Сигнал с форсунки с фиолетового провода.



Источник: autosiga.ru
