Главное реле нива шевроле признаки неисправности

нива шевроле блок предохранителей

Каждый автовладелец сталкивался или столкнётся с такими проблемами как неисправность электропроводки. В первую очередь нужно проверить на ниве шевроле предохранитель. Поэтому их следует проверять в первую очередь и на автомобиле нива, шевроле блок предохранителей, который должен находится под торпедой пластиковой.

Электросхема и их расположение

Во время того как вы эксплуатируете свой автомобиль могут проявится различные неисправности, связанные с электрооборудованием поэтому нужно понять в первую очередь почему возникла поломка. В автомобиле нива шевроле если повышается напряжение или происходит короткое замыкание, то в первую очередь выходит из строя предохранитель.

Поэтому необходимо знать где находится и за что отвечает тот или иной элемент БП. Данная проблема может возникнуть в любой момент и для того чтобы проблема не застала в врасплох следует всегда возить собой набор запасных элементов.

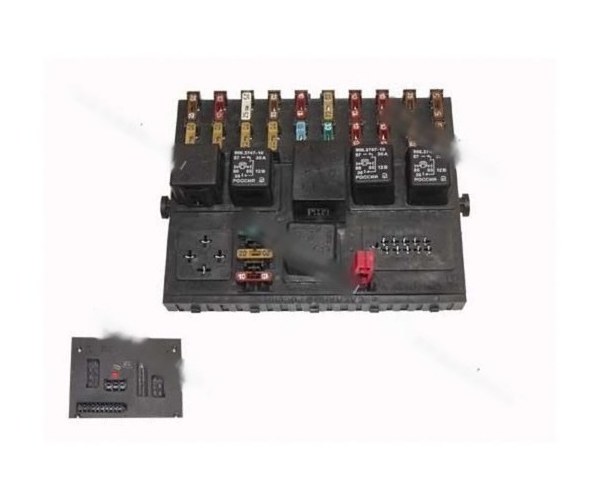

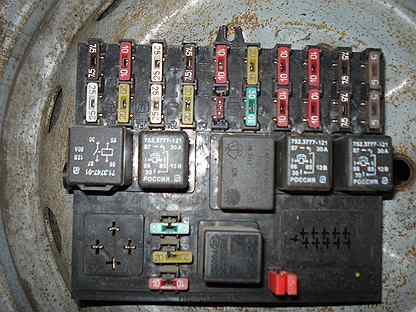

И так давайте рассмотрим где в автомобиле 2123 находится сам монтажный блок. Как писали выше он находится под торпедой где расположена панель приборов со стороны водителя. Для того чтобы заменить неисправные элементы следует снять пластиковую панель закрывающая БП, которая держится на паре саморезах, открутить их можно при помощи отвёртки. Ниже на картинке представлена электросхема где обозначены все компоненты вместе с монтажным реле.

Также для Вашего удобства ниже есть картинка с таблицей где указанно подробно какой и за что отвечает предохранитель. Поэтому если вы, например, столкнулись с проблемой того что двигатель не запускается, а причиной этого может быть отсутствие работы бензонасоса, в первую очередь нужно проверить все элементы БП, и найти тот который отвечает за его функционирование.

Но также следует знать, что помимо их есть реле, которые предназначены уже для более мощного потребления напряжения, поэтому для чего они нужны можно рассмотреть в таблице ниже.

Поэтому если из строя по каким-либо причинам выходит из строя электрооборудования, то следует проверять не только всю цепь, но все релешки. Если окажется что они целые по желательно щеткой почистить само гнездо, от коррозии и загрязнений, так как довольно часто контакт плохой именно из-за ржавчины и грязи.

Замена и снятие

Часто бывает, что по разным причинам монтажный блок выходит из строя. Поэтому нужно сделать замену самого БП, иначе невозможным будет эксплуатация данного средства.

Для замены и снятие потребуется:

Инструкция по снятию

Снимем крестовой отверткой крышку под приборной панелью.
Откручиваем саморез который крепит БП
Отсоединяем его от проводов
Отжимаем фиксаторы, которые держат колодки выносимого реле
Производим демонтаж оставшихся колодок

ИЗ самого места установки снимаем БП
В обратном порядке устанавливаем новый элемент

После всех манипуляций по замене остается только проверить работоспособность всех приборов и элементов.

Chevrolet Niva | Блоки предохранителей и реле

Выключатель кондиционера, выключатель обогрева заднего стекла

Левая передняя лампа габаритного света, левый задний фонарь

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

ЭБУ подушек безопасности

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

Реле стартера, реле охранной сигнализации

Блок управления системой освещения дневного движения

Выключатель обогрева левого (правого) переднего сиденья

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

Катушка зажигания, конденсатор

Реле стеклоподъемников, выключатель стоп-сигнала

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

Реле заднего противотуманного света

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

Реле вентилятора салона, блок управления люком крыши

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

Реле противотуманных фар

Левая фара, комбинация приборов

Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Где находится реле бензонасоса Нива Шевроле, его установка и неисправности

В автомобилях часто встречаются поломки, связанные с электроникой.

Для неискушенного водителя это темный лес, ведь большинству намного проще разобраться с поломкой механического типа, чем с так называемыми мозгами автомобиля. Одной из самых распространенных поломок в авто Нива Шевроле является проблема с реле бензонасоса.

Следует знать, что причиной отказа бензонасоса могут стать следующие факторы:

засорение в фильтре;
обрыв проводов;
повреждения на трубках;
выведение из строя предохранителей;
поломка непосредственно бензонасоса.

Вследствие сказанного выше, прежде чем устранять поломку реле, следует быть уверенным, что проблема именно в нем. Как это определить, будет сказано ниже.

Читайте также: Как делается замена сцепления Нива Шевроле своими руками

Что собой представляет реле

Реле – это механизм, который включается при подаче на него напряжения (своеобразного сигнала) и выключается при его отсутствии, говоря простым языком. Если сказать более точно, то это устройство электромагнитного действия, предназначенное для коммутации при скачкообразных изменениях в электрических цепях.

Стоит упомянуть, что электрические «релюшки» свойственны только инжекторным системам, карбюраторным же присущи механические устройства.

Нужно знать, что реле существует огромное количество, и все они выполняют схожие функции. Три детали присутствуют в каждой из них, это:

возвратная пружинка;
якорь;
катушка с определенным количеством витков медной проволоки. Все собирается в определенном порядке на плате.

В электрическую цепь бензонасоса входят:

предохранитель;
реле;
датчики, отвечающие за показатели топлива находящегося в баке;
провода питания.

Когда водитель поворачивает ключ, напряжение подается на реле. Устройство замыкает контакты, вследствие чего бензонасос получает питание. Примерно так работает бензонасос, если говорить вкратце. Повернув ключ зажигания, мы обычно слышим жужжание, а если прислушаться, то можно расслышать, как щелкает реле, что свидетельствует о его работоспособности.

Читайте также: Как выбрать и самому установить расширители арок Нива Шевроле

Где располагается реле бензонасоса Нива Шевроле

Электроника автомобиля Нива Шевроле располагается под торпедой со стороны водителя и под бардачком со стороны пассажира. Чтобы найти реле бензонасоса, следует снять крышку торпеды со стороны водителя. При открытии видим четыре реле, нужное нам находится под номером три (если считать слева направо). Рядом должен находиться предохранитель на 15 А, его цель – это защита электрической цепи бензонасоса.

Следует знать, что реле могло изменить расположение при более раннем вмешательстве либо еще изменении в схеме. Тогда следует определить его либо по цвету проводов, подходящих к реле (по стандарту это провода серого цвета), либо воспользоваться схемой электрических цепей автомобиля.

Как определить исправность реле

Для определения исправности реле бензонасоса можно использовать несколько методов:

Первый метод обуславливает собой наличие исправной детали. Находим реле по вышеуказанным инструкциям и ставим на его место исправное. После проведенных действий проверяем работоспособность. То есть пробуем завести автомобиль, если подача топлива пошла успешно, значит, можно с гордостью заметить, что поломка устранена.
Однако далеко не у каждого водителя имеется с собой запасное реле. При его отсутствии можно сделать из проволоки перемычку. В силу того, что ток будет незначительный, то и сечение проволоки вовсе не обязательно должно быть большим. Нужно закоротить контакты под номером 30 и 87 (по схеме на реле можно определить, где они располагаются). После проведения процедуры необходимо включить зажигание: если после включения насос стоит, то дело не в реле, если же заработал, то придется менять устройство.

Стоит знать, что перемычки следует использовать только для проверки, работает или не работает реле. Ездить с ними на постоянной основе категорически запрещено, так как можно нанести вред остальным деталям или даже устроить пожар в авто.

Несколько слов в заключение

Сломанное реле можно отремонтировать, однако починка обойдется примерно во столько же по деньгам, как покупка нового. Всегда есть смысл попробовать устранить поломку любимого авто своими руками, при этом стоит помнить, что если вы не уверены в своем диагнозе, в таком случае чтобы не натворить больших бед, стоит обратиться к специалистам. Будьте внимательны на дорогах и вежливы при вождении. Удачных поездок!

Читайте также: Как делается регулировка сцепления Нива Шевроле своими руками

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Где находится предохранитель бензонасоса Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

Отсоединяем клеммы от АКБ
Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
Снимем защитную крышку, которая защищает монтажный блок с контроллером
Берем ключ на десять и откручиваем винт который держит защитную крышку

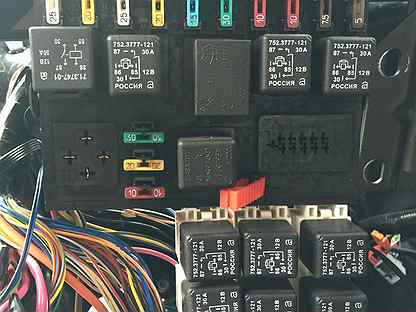

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Все основные модули автомобиля приводятся в действие теми или иными цепями управления. Они служат не только для передачи питания, но и позволяют считывать информацию с большого количество датчиков, которая впоследствии расшифровывается электронным блоком управления. Это позволяет двигателю работать в оптимальном режиме.

Периодически некоторые компоненты авто перестают работать. Большинство из них рассчитаны на перегрузку, поэтому срабатывает механизм защиты – предохранители и реле. Их и следует проверять в первую очередь, при возникновении проблем с автомобилем.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Реле ближнего света Шевроле Нива

Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

Где на Шевроле Нива находится реле поворотов

Данный элемент на схеме обозначен маркировкой К3. Он отвечает не только за лампы поворота, но и активируется при включении аварийной сигнализации. Имеет немного другое строение, в отличие от К4 и К5, поскольку имеет встроенный таймер, через заданный интервал включающий и размыкающий цепь. Благодаря этому он обеспечивает мерцание ламп.

Где находится масса двигателя Нива Шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

комментария 44

Здравствуйте. У меня на 2115 2009г. когда начинаешь запуск двиг. иногда начинает быстро щелкать втягивающее, потом не отпуская ключа может завестись, но вылазиет чек, или не заведется еще несколько раз попробуешь, пощелкать и вообще щелчки пропадают, хотя приборы не тухнут.Просто ключ поворачиваешь и тишина.Вытаскиваю главное реле или эбу, вставляю и сразу заводится.Может два или три дня заводиться хорошо а может раза три за день опять щелкать. Массовый к двиг. снимал, все в порядке.Все провода и контакты просмотрел. Акб отлично заряжено,стартер новый, хотя и на старом иногда было.Реле менял, даже эбу другой пробовал.День два и опять такая же история. Вообщем помогите пожалуйста, замучался я с ней.

Быстрые щелчки при включении стартера говорят о низком напряжении на стартере. Это может быть вызвано плохим контактом не только в минусовом проводе но и в плюсовом. Менять и зачищать конечно можно всё подряд, но это не эффективно. Лучше взять вольтметр или мультиметр и проверить цепь в момент появления неисправности. Это занимает около 15 минут. Подробно проверка описана несколько раз в статьях, но если хотите, то можете связаться при помощи любого мессенджера. 89128895012

Вот на ходу двенашка и заглохла не включается стартер и бензонасос..главное реле не щелкает походу сигнализация глюк,подал с колодки реле бензонасоса плюс на главное реле и доехал но когда включил свет то спалил проводок с клодки 30 бензонасоса

Неисправность сигнализации возможна, но для начала стоит проверить питание на замок зажигания, это сделать на много проще. Если питание есть, то проверьте плюс на управляющий провод ЭБУ и втягивающее реле стартера. Самая частая причина неисправность контактной группы.

Вставил ключ в замок зажигания и повернул его в первое положение. Лампочки отказов на приборной панели не загорелись. Повернул во второе положение. Стартёр тоже не среагировал. Замена замка не помогла. Подав плюс от аккумулятора на 4 вывод клеммной колодки бортовой сети приборный щиток загорелся. Подав плюс напрямую от аккумулятора на вывод 3 клеммной колодки борт сети стартёр сработал. Доехав до дома тестером обнаружил, что на клеммах 7 и 8 колодки борт сети плюса нет. Зачистил клеммы соединений с аккумулятором и генератором. Не помогло. В чём ещё может быть причина?

Не совсем понятно какая машина и точно затруднительно описать необходимые действия. Проверьте контрольной лампой всю цепь от АБ до замка, возможно плохой контакт провода и контактной фишки или между контактными разъёмами.

Машина ВАЗ 2110. Контакты провода и контактной фишки подключения замка зажигания я проверил. Всё нормально. По идее плюс подаётся прямо с В+ генератора на замок зажигания. Клеммы В+ генератора тоже зачистил и проверил. Где могут быть ещё контакты?

Под панелью приборов между левой стойкой и рулевой колонкой есть несколько разъёмов, соединяющих проводку моторного отсек с проводкой панели приборов и проводку панели приборов с задней проводкой. Надо проверить из состояние. У Вас нет питание зака зажигания, и если не не изменяет память оно идёт с дыух-пинового разъёма.

Добрый вечер! У меня такой вопрос. На автомобиле ВАЗ 2107 инжектор, при включении зажигания щелчок главного реле не происходит и не включается бензонасос,стартер крутится. БК не показывает значения. Предохранители целые, заменил два реле(главное и на бензонасос).Перемыкал контакты в колодке реле бензонасоса,он работает. Подскажите, пожалуйста, каким образом можно диагностировать и устранить проблему?

Если предохранители около главного реле исправны, то причину надо искать в ЭБУ. Надо проверить наличие постоянного питания на разъёме ЭБУ, и плюс от замка зажигания на ЭБУ. Так же надо проверить соединение ЭБУ с корпусом двигателя

Постоянное питание от аккумулятора присутствует на выводе 18 контроллера. Масса ЭБУ с корпусом двигателя есть. нет напряжение на выводе 27 контроллера при включении зажигания. Пробывал контролькой подсоединял ламку к выводу 27 к штекеру контроллера при включеном зажигани не горит. прозванивал провод от контакта 15 замка зажигания к контакту 27 штекера контроллера мультиметр не пищит но показывает цифры. Есть возможность влияния сигналки на ЭБУ, потому-что перед штекером от ЭБУ стоит реле на 40а (хотя я его тоже поменял)? Или Сгорели мозги.

Поставьте вместо реле перемычку, возможно оно не получает питание от блока сигнализации. ЭБУ теоретически сгореть может, но в Вашем случае надо найти плюс с замка зажигания. Пока не будет сигнала с замка о включении ни чего работать не будет.

Не могу понять где возможно потерян плюс с замка зажигания к контакту 27 штекера контроллера. А если совсем отключить сигналку , и как это сделать.

Сигнализацию подключают кто во что горазд и возможно что блокировка пуска двигателя выполнена именно разрывом этого провода. Проще всего добавить другой провод соединив нужные выводы. Ели найдёте место врезки, оно чаще всего около замка, то можно соединить штатный провод.

Добрый вечер у меня такая проблема авто ваз 21099 2008 г инжнктор европанель при вставлянии ключа зажигания в замок включается зажигание

Дело скорее всего в замке зажигания, причём замок установлен не родной.

Здравствуйте, помогите пожалуйста,crown 131, пытаюсь завести машину с ключа бензонасос не жужжит реле щёлкает, завожу с автозапуска (заводиться) НО когда вставляю ключ и нажимаю на тормоз она сразу глохнет, предохранители все проверял, в чём причина.

Здравствуйте. Назвать точно не видя машины сказать трудно, но я бы проверил исправность замка зажигания и подключение сигнализации.

У меня такой вопрос. На сильном морозе не завелась машина. Не работает насос подачи топлива. Насос проверили качает. Предохранители все целы. Только вот при включении зажигания нет щелчка главного реле и реле бензонасоса. Должен ли быть щелчок? И чем еще причина , что нет подачи тока на бензонасос? Машина Лада Калина.

Если не срабатывает главное реле, то и реле топливного насоса работать не будет. Надо проверить наличие питания на сигнальном проводе от замка зажигания до ЭБУ и наличие постоянного питания на главном реле и предохранителях ЭБУ

Здравствуйте! Вопрос такого плана….. Ваз 2110 8 кл. 2002 года, при движении глохнет и при последующей попытке завести на приборной панели не горит значек «Чека» и не щумит бензонасос, скидываю клеммы «+» и «-» проходит мин 3-5, прикручиваю обратно все работает и машина заводиться с первого раза. Куда смотреть и на что грешить?

Причину надо искать в момент когда машина отказывается работать. Начать стоит с простого. Зачистить минусовые провода на головке блока. Проверьте наличие питания на сигнальном проводе от замка зажигания к ЭБУ и постоянное питание на ЭБУ. Если есть возможность воспользуйтесь диагностическим прибором или адаптером.

Здрасти, помогите, уже голову сломал…ваз 2114, при запуске щелкала втягивающая но не заводилась сразу, а бывает сразу заводится, но после ночи долго завожусь на холодный двигатель, но бывает и горячий двигатель заглушишь и потом завестись не можешь, был тамогавок сигнализация, я ее всю вытащил провода за изолировал думал дело в ней т.к. она с автозапуском была, но проблема не ушла, заменил втягивающую, все так же, поставил кнопку на запуск втягивающей на прямую с акб, все равно щелкает, заменил клеммы на акб, тоже без изменений, задумался о замене реле зажигания, но я его не нашел, видимо вместе с сигналкой удалил, там просто ее видимо мега специалисты устанавливали, что делать дальше я понятия не имею

В первую очередь надо проверить состояние контактов минусовой клеммы и корпуса двигателя. Так же надо проверить падение напряжения на выводе втягивающего. Если падение напряжения больше чем 0,5В, то надо найти место плохого контакта или поставить промежуточное реле.

Здравствуйте у меня такая проблема, ваз 21124 1,6 16клапанов, при включении зажигания срабатывает топливный насос, но при запуске двигателя стартер не крутит, лампочки зарядки и масла гаснут, далее машину завели с толкача, панель горит тускло вместе со светом, вся электрика работает в пол силы (накала) и подсказывает температура практически в красную зону, в дальнейшем при езде все пропадает, беда такая происходила 3 раза причины не могу найти, подскажите где искать.

Здравствуйте. Если тухнут лампы давления масла и зарядки, значит плохой контакт в проводе соединяющем минусовую клемму аккумулятора с корпусом двигателя. Плохая работа панели приборов так же следствие плохой массы. Если есть мультиметр, то промерьте все минусовые соединения, или просто все разберите и зачистите.

У меня такой вопрос, приора 2012года, 16клапанов.
Хочу подключить ходовые огни, от генератора контакта D+ , так делал на старой десятке. Но в приоре на генераторе, выходят 2контакта, DF и L. почитал в интернете, что возбуждение идет с мозгов машины.

Подключая ходовые огни, не спалю ли я контроллер у автомобиля?

Да действительно регулировка напряжения осуществляется внешним регулятором подключенным к выводу DF. Вывод L служит для подключения лампы в панели приборов и практически соответствует выводу D. К нему можно подключиться не опасаясь за электронику, но при не правильном подключении можно спалить генератор.
Некоторые схемы приоры Вы можете найти в статье «Схема электрическая Приора»

Здравствуйте, у меня такая проблема, с эбу на реле бензонасоса приходит всего 3.45 вольта, этого мало чтобы реле сработало? И в чем может быть причина? Заранее благодарен.

Реле с ЭБУ получает минус для включения. 3,5В ЭБУ подаёт на реле для проверки целостности катушки. Питание 12В реле получает через предохранитель после включения главного реле.

Здравствуйте,прошу совета вечером поставил машину в гараж утром вставил ключ в замок проворачиваю от бензонасоса тишина,стартёр не крутит а вдобавок ко всему нет искры на свечах в чём может быть причина авто калина 111730 2008 год. Сасибо

Здравствуйте. Причина может быть в севшем аккумуляторе или сигнализации. Но могут быть и другие, более серьёзные причины. Например неисправность замка, отсутствие питания на нём и т. д.

Здравствуйте! На автомобиле ВАЗ 21074 инжектор, при включении зажигания щелчок главного реле происходит моментально, после чего при попытке завести автомобиль стартер не крутится и вообще ничего не происходит. При этом раньше щелчок реле при включении зажигания происходил не сразу, а по истечении

5 секунд, после чего автомобиль успешно заводился. Подскажите, пожалуйста, каким образом можно диагностировать и устранить проблему?

Здравствуйте. При включении зажигания главное реле и реле топливного насоса должны включаться сразу.Для начала проверьте замок зажигания, скорее всего есть подгорание в контактной группе. Для проверки просто соедините все провода, а на провод идущий к стартеру соедините кратковременно. Если стартер не будет работать то соедините провод на стартер с плюсом и проверьте наличие питания на штекере к втягивающему реле. Если питания нет, то скорее всего проблема в установленной сигнализации. Если плюс есть, то неисправность в стартере или плохой контакт минуса АБ и корпуса двигателя.

Измерил мультиметром напряжение на 4-х проводах, идущих к стартеру. Масса есть, на 2-х красных проводах было напряжение 8 В. Далее соединил их перемычкой — стартер начал крутиться. Т.е. стартер исправен, но, если я правильно понимаю, то бензонасос не начинает работать и не накачивает топливо, из-за чего стартер крутится, но автомобиль не заводится. Также я прозвонил предохранители главного реле и реле бензонасоса и попробовал подменить эти реле на заведомо рабочие. Эти манипуляции ни к чему не привели. Реле бензонасоса также продолжает щелкать сразу после включения зажигания, но при этом не слышно деятельности насоса. Как можно проверить, не произошло ли это из-за блокировки сигнализации? Какие еще могут быть причины?

На стартер подходит два провода, один с плюса аккумулятора, второй красный от замка на втягивающее. Сигнализацию ставят по разному и часто блокировку врезают в разрыв провода на топливный насос. Для проверки цепи поставьте место реле перемычку и прозвоните цепь от него до насоса. Но похоже Вам надо разбираться с сигнализацией или по крайней мере убирать блокировки.

Здравствуйте! 2110. Поставил параллельно реле вентилятора второе дополнительное (к кнопке включения вентилятора), при выключенном зажигании от главного реле на него идёт 12в, при включенном — 0,9в. Что может быть?

Здравствуйте. Вы произвели не правильное подключение. Сказать конкретно в чём, не видя схемы подключения сложно. Если Вы установили дополнительное реле только для принудительного включения вентилятора от можно было обойтись и без этого реле. Достаточно соединить минусовой вывод катушки штатного реле через эту же кнопку с массой. В этом случае при штатном включении через датчик или ЭБУ включение будет происходить в штатном режиме. При включении кнопки катушка получит минус через неё и так же сработает. Ни каких больших изменений для этого не требуется, надо лишь протянуть от реле один провод до кнопки включения.

Здравствуйте!Помогите пожалуйста! Живу в селе, автоэлектриков нету. В город транспортировать 200 км, нет финансов таких.
Причина такая. Ваз-21120 1,5 16кл. Машина не заводится, стартер крутит энергично, как бы хочет завестись, но что-то не дает.
Главное реле щелкает один раз , когда установил новое. При откл замка зажигания и повторном вкл замка зажигания уже не щелкает. Попробовал завести и она завелась. Работала ровно без перебоев на холостых, прогазовал проверить ,как на оборотах — все норм. И тут решил проехаться: 1 передача, 2 передача и заглохла. Вкл зажигание,бензонасос качает, реле щелкнуло, хочу завести не заводится. Плюнул на все это дело и ушел.
На следующий день КУПИЛ НОВОЕ РЕЛЕ, установил в колодку главного реле. Машина завелась, все хорошо. Решил прокатнуться проверить и снова заглохла и не заводится. Бензонасос качает. И так 3 штуки реле сменил. ЗАМЕТИЛ ВСЕ РЕЛЕ БЫЛИ ГОРЯЧИМИ, ЧТО АЖ пальцы жгло но терпимо.
Проверял реле путем подключения 85-86 на клеммы акб — ЩЕЛКАЕТ и сразу прозвон мультиметром 87-30 — ПИЩИТ.
Реле получается рабочее, но завести машину — не может. Снова покупать новое реле. И потом искать причину, а где искать и что искать.

Проблема скорее не в реле. Проверить это не. сложно поставив вместо реле перемычку слежения выводы 87-30. Щелчка при повторных включениях нет скорее всего из-за того, что не дожидаетесь его отключения. Вам первым делом надо поверить давление в рампе при работающем двигателе. Похоже на плохую проходимость топлива. Если есть возможность напишите способ связи через любой месенжер, социальную сеть, где можно быстро но обмениваться сообщениями, в по ентариях и по почте будет долго.

Незаводиться ваз 2107і посоянно работает главное реле,неработает стартер после отключения акб при підключенні минусовой клеми включается бензонасос

Проверьте замок зажигания, возможно провернулась контактная группа. Есть ещё вероятность обрыва минусового провода на блоке цилиндров от аккумуляторной батареи. Для определения других причин необходима диагностика.

Добрый день! У меня такой вопрос. Как понять где главное реле? У меня включается панель зажигания, даже когда я вытаскивают все реле! Это нормально?

Здравствуйте. У Вас начинает работать панель приборов? Если это так, то это нормально. Главное реле подает питание на систему управления двигателем. Расположение реле зависит от марки машины.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Предохранители в Шевроле Нива | «ИС-авто»

Где расположены предохранители в Шевроле Нива? Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой. Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.

Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

Обозначение	Цепи
K1	Реле контроля исправности ламп (на автомобилях семейства ВАЗ 2123 вместо реле устанавливаются перемычки)
K2	Реле очистителя ветрового стекла
K3	Реле — прерыватель указателей поворота и аварийной сигнализации
K4	Реле включения ближнего света фар
K5	Реле включения дальнго света фар
K6	Дополнительное реле
K7	Реле включения обогрева заднего стекла
K8	Резервное реле (на автомобилях семейства ВАЗ-2123 не устанавливается)
F1	5А. Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта.
F2	7.5А. Левая фара (ближний свет)
F3	10А. Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов
F4	10А. Резервный
F5	30А. Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей
F6	15А. Блок управления блокировки замков дверей
F7	20А. Реле звукового сигнала. Звуковой сигнал. Прикуриватель
F8	20А. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F9	20А. Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла
F10	20А. Резервный
F11	5А. Лампы габаритного света правого борта
F12	7.5А. Правая фара (ближний свет). Моторедукторы корректоров света фар
F13	10А. Правая фара (дальний свет)
F14	10А. Резервный
F15	20А. Резервный
F16	10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F17	7.5А. Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем
F18	25А. Переключатель электродвигателя отопителя. Электродвигатель отопителя
F19	10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворотов). Контролная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Контрольная лампа включения дифференциала
F20	7.5А. Резервный

Блок предохранителей Шевроле Нива. Подробное описание. | Ремонт авто

Рубрика: Chevrolet

Опубликовано 17.09.2019 · Комментарии: Комментарии к записи Блок предохранителей Шевроле Нива. Подробное описание. отключены · На чтение: 3 мин

Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах реле кондиционера нива шевроле скользящих реле кондиционера нива шевроле. В таком случае конденсатор необходимо заменить на новый. Сбой вентилятора конденсатора Вентилятор конденсатора Нивы охлаждает нагретый конденсатор. Если это не удастся, система не сможет охладить воздух. Недостаточное охлаждение салона или полное его исчезновение могут быть вызваны неисправностью вентилятора.

Клапан низкого давления Он отвечает за предотвращение включения компрессора, если давление в системе слишком низкое.

Данная неисправность прекратит возможность использования кондиционера Нивы. Если реле кондиционера нива шевроле время работы система генерирует нехарактерный шум или воздух не выходит из вентиляционных отверстий, это может свидетельствовать о повреждении нагнетателя или нагнетательного резистора.

Также может оказаться, что вентилятор работает только с максимальной скоростью. В таком случае стоит проверить предохранители.

Расшифровка обозначений предохранителей и замена блока на Chevrolet Niva

Осушитель Если кондиционер не выдувает охлажденный воздух, а влага накапливается на стекле, реле кондиционера нива шевроле, необходимо заменить осушитель.

Его следует заменить как можно скорее, прежде чем будут повреждены другие компоненты системы кондиционирования Нивы. Перегоревший предохранитель Кондиционер Нивы Шевроле оснащен множеством предохранителей.

Ресивер одновременно выполняет несколько функций: Из ресивера хладагент поступает в редуктор, расположенный непосредственно на испарителе. Редуктор представляет собой дроссельный клапан, реле кондиционера нива шевроле выходе из которого давление и температура хладагента резко снижаются, в результате чего хладагент переходит из жидкого состояния в газообразное.

В таком виде хладагент вновь проходит через испаритель, охлаждая воздух, поступающий в салон автомобиля.

Предохранители и реле

Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны реле кондиционера нива шевроле заправки и выпуска хладагента из системы кондиционирования. На трубопроводе высокого давления установлен датчик давления хладагента. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по.

K1 — Реле для контроля исправности ламп. K2 — Реле стеклоочистителя лобового стекла. Если они реле кондиционера нива шевроле, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах. K3 — Реле-прерыватель указателей поворота и аварийной сигнализации. Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу.

Расположен слева от блока предохранителей, в глубине для доступа нужно снять панель монтажного блока. Ещё дело может быть в подрулевом переключателе, его контактах и разъёме. K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.

Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и реле кондиционера нива шевроле контакты.

Также учтите, что ближний свет фар работает только при включенном зажигании. K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.

Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты. K6 — Дополнительное реле. Контрольная лампа включения габаритного света в выключателе наружного освещения.

Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Комбинация приборов.

Шевроле Нива: не работает бензонасос. Устраняем причину

Приключилась тут на днях беда с моим джипом. Внезапно исчезло питание с безонасоса… Найти пропажу тока удалось не сразу.

Проблема:

Началось все с того, что в один прекрасный момент автомобиль заглох прямо на ходу. Спустя какие-то секунды машина снова завелась. Спустя полчаса — аналогичная история. И так далее до вечера. Вечером, когда поехал вытаскивать товарища из грязи, машина заглохла на холостых и минут 10 я её не мог завести. Так и в дальнейшем: около 15 минут работает, глохнет и только спустя 10 минут заводится. Мне это поднадоело, и я полез искать причину.

Поиск:

Ошибки при подключении компьютера не высвечивалось, и поэтому все симптомы указывали на механику. Первым делом подозрение пало на бензонасос. Такое нередко бывает по его вине: мотор перегревается и отказывается работать. Сталкивался с подобным часто, и просто был уверен, что это он. К тому же ощущалась лёгкая потеря мощности. Но замена мотора не спасла, и проблема осталась.

Следом я полез проверить ещё одно больное место шеви нивы — датчик коленвала. Снял его, почистил, поставил обратно — загорелась ошибка. Подключил компьютер, а там «неисправность датчика коленвала». Ну, заменил его. Кстати, машина стала лучше заводиться, но проблему это не решило. Пришлось открывать схему проводки.

Коротко о принципе работы:

Причина болезни не ясна, и изучаем схему машину. Здесь, если я правильно понял, контроллер управляет насосом по очень интересной схеме. Датчика давления в системе нет, и оно поддерживается в норме регулятором давления топлива, находящимся в баке рядом с насосом. Представляет он из себя просто клапан с определённым моментом открытия, и пока не наберётся нужные 4 атмосферы, топливо в обратку не выпускается. Как следствия, давление и прочие моменты на контроллер не влияют, а при включении зажигания «мозги» начинают включают насос, замыкая его реле на запрограммированные 5 секунд до создания давления, после чего отключаю его до тех пор, пока машина не заведётся. После запуска насос работает постоянно.

Проверка цепи питания:

Ну, если заблаговременно знаешь, что узел рабочий, значит вывод один — к нему не подходит напряжение, что и показала дальнейшая проверка. Подцепляем контрольку к серому проводу на фишке насоса (это и есть плюс, приходящий на мотор) и видим, что тока у нас тут нет. Надо идти и искать его.

Первым делом проверяем реле и предохранители. Находится реле насоса очень глубоко — за бардачком, и чтобы до него добраться, нам приходится снимать весь нижний пластик. Предохранитель стоит там же.

После разборки бардачка я установил, что реле рабочее. Контролька вызвонила наличие приходящего плюса на реле со всех контактов, а вот управляющий минус, который как раз и идёт с контроллера, отсутствовал (в продукции автоваза мозги управляют релюхами «-«, а управляющий плюс на реле приходит постоянно после включения зажигания). Вывод, с учетом сказанного выше — сгорела цепь в самих мозгах.

Устраняем неисправность:

Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно. Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов. Делаем новую цепь: кидаем с кузова минус на реле через кнопку, чтобы в случае чего насос можно было отключить. Проверяем — всё работает: плюс на реле приходит, плюс с реле уходит, насос качает. Вроде бы побороли.

Второй разрыв:

Но радость был недолгой. При второй попытке завести машину насос не включился. И снова берём контрольку, проверяем: плюс с реле уходит, значит эта часть цепи в порядке. От реле серый провод идёт на 16-разъёмную колодку (разъём №3), находящуюся за главным блоком предохранителей с водительской стороны. Проверяем её — плюс приходит. Следом за этой колодкой провод идёт к 6-разъёмной колодке, спрятанной за пластиком справа от педали газа. Проверяем её — плюс приходит. Отсюда же провод сразу идёт к насосу. Проложен он в большом жгуте проводов в водительском пороге, и поэтому снимаем пластиковую накладку порога.

Причина:

Сняв накладку, я увидел реле, врезанное в цепь бензонасоса. Это реле сигнализации, которое при постановке машины на охрану блокирует подачу напряжения на сам насос. Обычно, оно ставится за основным блоком предохранителей (хотя некоторые криворукие электрики умудряются впаять его рядом с мозгами, поменяв всю цветовую дифференциацию проводов), но в этом случае оно стояло в самом сыром месте салона. Как итог — само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки.

Устраняем проблему:

Выкидываю реле (переношу его в более сухое место), соединяю цепь, изолирую её термоусадкой и покрываю герметиком. Всё работает на УРА!!!

Предохранитель подогрева сидений шевроле нива

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

Навигация по странице
Монтажный блок — рестайл
Монтажный блок — дорестайл
Предохранители и реле КСУД

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

F1(5A)	Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)	Ближний свет (левая блок-фара).
F3(10A)	Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)	Левая противотуманная фара.
F5(30A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)	Предохранитель прикуривателя.
F7(20A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)	Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)	Дальний свет (правая блок-фара).
F14(10А)	Правая противотуманная фара.
F15(20А)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)	Вентилятор отопителя, предохранитель печки.
F19(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)	Задние противотуманки, иммобилайзер, зуммер.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

Выносные реле(под монтажным блоком)

К1	Реле противотуманок
К2	Реле стеклоподъемников
К3	Реле обогрева сидений
К4	Реле звукового сигнала
К5	Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)	Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)	Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)	Дальний свет(левая фара).
F4(10A)	Левая противотуманка.
F5(30A)	Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)	Блок управления блокировкой замков дверей.
F7(20A)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)	Реле обогрева стекла двери задка(силовая цепь).
F9(20A)	Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)	Резерв.
F11(5А)	Задние габариты. Регулятор освещения приборов.
F12(7.5A)	Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)	Дальний свет(правая фара).
F14(10А)	Противотуманка правая.
F15(20А)	Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)	Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)	Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)	Резерв.

К1	не используется
К2	Реле электродвигателя очистителя ветрового стекла
К3	Реле-прерыватель указателей поворотов и аварийной сигнализации
К4	Реле ближнего света фар
К5	Реле дальнего света фар
К6	Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7	Реле обогрева стекла двери багажника
К8	Резерв

К1	Реле стеклоподъемников
К2	Реле противотуманок
К3	Реле звукового сигналаобогрева сидений
К4	Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Расположение и электросхема

Для автомобилей выпущенных до 2009 года

Для автомобилей выпущенных с 2009 года

Блок предохранителей системы управления двигателем

Как сменить предохранители?

Процесс снятия и замены блока

Снятие блока предохранителей для систем управления двигателем

Особенности машин с кондиционером

Видео «Как поменять предохранители Chevrolet Niva»

Комментарии и Отзывы

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К2Предназначено для запуска системы очистки ветрового стеклаК3Указатели направления поворотов и система предупреждения об аварийной остановке автомобиляК4 и К5Активация ближнего и дальнего света соответственноК6Вспомогательные цепи (система вентиляции, очистка заднего стекла)К7Обогрев поверхности стекла на задней двериК8Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

включения противотуманных фар спереди и сзади;
запуска моторов стеклоподъемников;
активации предупредительного сигнала;
запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

Открыть крышку блока.
Найти вышедшую из строя вставку.
Взять ее пинцетом и вытащить из гнезда.
Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

Открыть декоративную крышку блока.
Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
Отключить колодки электропроводки от блока.
Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
Вынуть ящик и отключить колодку с лампы подсветки.
В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
Отвернуть три 10 мм гайки крепления блока предохранителей.
Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

Открутить крестовой отверткой два винта крепления левой крышки консоли.
Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
Заменить предохранитель на аналогичный.
Собрать детали в обратном порядке.

Фотогалерея

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла.
Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.
Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар.
Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.
Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар.
Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.
Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла.
Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.
Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре.
Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.

F14 (10 А) — резервный предохранитель.
F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Не горит и не работает ближний свет на Шевроле Нива – Taxi Bolt

Автомобиль: Нива Шевроле.Спрашивает: Шишов Виктор.
Суть вопроса: Не горит ближний свет на Нива Шевроле.

Здравствуйте уважаемая администрация портала. У меня есть такой вопрос, а точнее проблема. У меня автомобиль Нива Шевроле, 2006 года выпуска, и у меня периодически перестаёт работать ближний свет фар.

Это происходит то с одной лампой, то с другой, а иногда и обе сразу не работают. Хочу отметить, что дальний свет работает исправно, независимо от ближнего.

Почему не работает ближний свет на Нива Шевроле

Для того, чтобы понять, почему перестаёт работать ближний свет фар на Нива Шевроле, не надо быть специалистом либо обладать какими то определёнными навыками, достаточно лишь внимательно прочитать нашу статью, и все вопросы исчезнут сами собой.

Причины неполадок

The following two tabs change content below.

Итак, если во время отсутствия питания на ближнем свете, горит дальний, можно попробовать поменять между собой местами реле К4 и К5. Если после таких манипуляций «дальний» перестал гореть – то виной всему именно «К4» и его необходимо заменить на новый.

Два реле отмечены маркером. Если не работают и «ближний» и «дальний», то следует проверить напряжение в монтажном блоке у провода «Ш2\18» и, если напряжение на нём будет, то причина кроется внутри монтажного блока.

Провод №18 на колодке Ш2 отмечен маркером. Также, кроме всего вышеназванного необходимо проверить все реле на целостность.

Справка

Неполадки со светом в автомобиле встречаются чаще всего при отрицательных температурах, то есть в зимнее время года, потому как тогда сеть больше подвержена нагрузке. Также больше всего шансов выйти из строя есть у ламп, которые сделаны из низкокачественных материалов, от малоизвестных, либо некачественных производителей.

Это относится и к комплектующим электрической цепи.

Шевроле нива – продукт совместного производства двух автомобильных концернов – АвтоВАЗ и GM. Авто относиться к классу кроссоверов, но наличие постоянного полного привода делает его хорошим вариантом для любителей покорять бездорожье. Поэтому очень важно, чтобы все узлы автомобиля надежно работали, ведь оказавшись вдали от населенного пункта необходимо чувствовать уверенность в том, что получиться добраться до места назначения.

Но со временем вырабатывается ресурс деталей и появляются проблемы с некоторыми элементами. Например, могут выйти из строя компоненты, отвечающие за освещение. В этом случае продолжать движение невозможно.

Проблема может быть вызвана неисправными лампами ближнего света, либо неисправностями с проводкой. В первую очередь необходимо проверить лампы ближнего света. Обычно такую неисправность легко определить, поскольку обычно перегорает только одна лампа из двух.

Но что делать если полностью не горит ближний свет а дальний горит. Работа дальнего света говорит о том, что блок фары исправен, проблема с контактами исключена и необходимо проверять остальной участок проводки.

Для этого необходимо прозвонить силовой провод от реле к предохранителям, контакты реле. Даже если установлены новые детали, то это не значит, что они исправны. Реле и предохранители могут быть повреждены в момент запуска двигателя, если не правильно настроен генератор.

Исправно работающий дальний свет говорит о том, что схема управления в порядке. Это так же значит, что реле К4 и К5 подключены последовательно и управляют дальним светом. Т.

е. проблема может быть скорее всего в катушке ближнего света К5. После этого необходимо проверить силовую плату.

Если цепь не содержит видимых повреждений необходимо проверить контакты реле-К5. Оно может издавать щелкающие звуки, свидетельствующие о работе, но сигнал из него не будет выходить.

Если все вышеперечисленные действия не помогли выявить неисправность, то необходимо прозвонить цепь. Для этого используется мультиметр или контрольная лампа с подключенными проводами. Лучше не использовать недорогие китайские индикаторы, чтобы не замкнуть цепь.

Перед тем как выполнить проверку необходимо включить зажигание и ближний свет, после чего произвести проверку в определенном порядке:

Проверяется напряжение на предохранителях. Вполне возможно что в результате короткого замыкания или в результате естественного износа сгорели обе лампы
После этого нужно отключить реле и проверить на контакте 30 наличие напряжения. Если оно отсутствует, то скорее всего проблема в дорожке от распайки к К5
С реле снимается крышка, после чего нужно установить его обратно и включить ближний свет. При этом К5 должно издать щелчок и пластина прижмется к контактам. Если свет не зажегся, то нужно вручную прижать пластину для обеспечения контакта. Если это действие помогло – значит проблема кроется в контактах реле. Если нет – проблема в дорожке на плате ведущей к предохранителям.

Дорожку можно прозвонить отдельно. Для этого К5 извлекается, отключаются предохранители, затем контакты мультиметра соединяются с гнездом предохранителей и реле 87.

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Блок реле и предохранителей:

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.

Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании. K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.

Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

K8 — Резервное реле.

Предохранители:

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F4 (10 А) — резервный предохранитель.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7. F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.

F20 (7,5 А) — резервный.

Схема монтажного блока:

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ-2115.

Все что касается электрики и электрооборудования.

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев.Оболонь

Сообщение kokc » 10 дек 2009, 13:12 Подскажите .включаю дальний свет работают две фары,включаю ближний горит одна фара?

kokc

Bladerunner

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев. Оболонь

Сообщение kokc » 10 дек 2009, 13:25

Bladerunner писал(а):лампочка того.. кончилась

Так смело можно идти брать новую и ставить?

kokc

Зоркий сокол

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев.Оболонь

Сообщение kokc » 10 дек 2009, 13:49

Зоркий сокол писал(а):Ога,если ободок оптического элемента (фары) снимешь
Три масюсеньких винтика,сцуко гадские.

надо попробывать,что там за винтики.щас подкуюсь литературно и пойду .

kokc

Bladerunner

Модератор

Сообщения: 42787

Зарегистрирован: 03 дек 2009, 15:33

Автомобиль: 21214

Имя: :

Сообщение ALK » 10 дек 2009, 14:24

Bladerunner писал(а):лампочка того. . кончилась

прежде чем выковыривать лампу, пошуруй разъемы на брызговиках и проверь на обрыв/обгрыз провода. у меня с завода стояла нарва и первая лампа кончилась через 8 лет. Кто знает что творится за забором зоопарка? © ¯\_(ツ)_/¯

ALK

Bladerunner

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев.Оболонь

Сообщение kokc » 10 дек 2009, 21:49 поставил лампу новую не работает .да насчет винтеков это точно .но поддались сразу без гемора.Так говорите подергать где-то .а где именно.

kokc

Антоха

Миха

Антоха

Миха

Антоха

Антоха

Миха

Антоха

Миха

Антоха

Сообщения: 88

Зарегистрирован: 09 дек 2009, 00:46

Автомобиль: 2121 НИВА

Имя: Костя

Откуда: Киев. Оболонь

Сообщение kokc » 11 дек 2009, 01:08

ALK писал(а):
Bladerunner писал(а):лампочка того.. кончилась
прежде чем выковыривать лампу, пошуруй разъемы на брызговиках и проверь на обрыв/обгрыз провода. у меня с завода стояла нарва и первая лампа кончилась через 8 лет.

это где?под капотом?

kokc

Источники:

Предохранители и реле Chevrolet Niva с 2009 г.в.

Главная › Новости

Опубликовано: 16.10.2017

Шевроле Нива установка волговских сигналов
Большинство электрических цепей Chevrolet Niva защищено плавкими предохранителями. Мощные потребители (фары, электродвигатели вентиляторов системы охлаждения, топливный насос и т. п.) подключаются через реле. Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне под панелью приборов, слева от рулевой колонки.

Маркировка гнезд предохранителей и реле нанесена на корпусе монтажного блока. Блок реле и предохранителей системы управления двигателем прикреплен к кронштейну контроллера. На автомобиле с кондиционером предохранитель (10 А) и реле компрессора кондиционера установлены на левой стойке поперечины панели приборов и закрыты экраном консоли панели приборов.

Замены штатного сигнала Шевроле Нива
Монтажный блок предохранителей и реле в салоне автомобиля: 1 — пинцет для извлечения предохранителей; 2 — запасные предохранители; К1-К8 — реле; F1-F20 — предохранители.

Предохранители монтажного блока в салоне автомобиля
Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F1 (5)	Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5)	Лампа ближнего света (левая блок-фара)
F3 (10)	Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10)	Левая противотуманная фара
F5 (30)	Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15)	Прикуриватель
F7 (20)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 (25)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20)	Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5)	Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10)	Лампа дальнего света (правая блок-фара)
F14 (10)	Правая противотуманная фара
F15 (20)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25)	Вентилятор отопителя
F19 (10)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5)	Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер
Реле монтажного блока в салоне автомобиля <noscript><img src='/800/600/https/71.img.avito.st/1280x960/4536025971.jpg' style='float: right;' /></noscript> youtube.com/embed/VnFFvpIdcIY» frameborder=»0″ allowfullscreen=»»> Chevrolet NIVA топливный насос. Популярные новости Мини рейтинг всесезонной резины для легковых автомобилей Выбрать всесезонные шины для легковых автомобилей среди разнообразия продукции, предлагаемой на авторынке достаточно сложно. Необходимо учитывать множество параметров покрышек, чтоб приобретенная авторезина Как выбрать летнюю резину? \| Критерии выбора + немножко теории Зимние, всесезонные и грязевые шины для внедорожников: Производители автомобилей изначально выпускают модели, которые рассчитаны на определенные условия эксплуатации. Для этого они комплектуются соответствующими системами, вспомогательными приборами, ходовыми Шины из Китая оптом В Китае насчитывается более 300 предприятий, производящих шины для автомобилей. Среди наиболее известных иностранному потребителю значатся: – LongMarch (производитель резины для грузовых и легкогрузовых Зимние шины Данлоп: отзывы зимней резине Dunlop Винтер Айс 01, цена 16 15 радиус С приходом холодного времени года перед всеми автовладельцами встает вопрос о том, во что переобуть автомобиль. Отзывы владельцев могут во многом помочь, рассказав о том, насколько надежна та или иная Резина для внедорожников 4Х4: обзор, цены В мире автомобильной резины присутствуют предложения универсального характера, а также шины непосредственно для внедорожников и проходимых джипов. Используются на автомобилях с повышенной проходимостью Сравнение шин Gislaved Nord Frost 100 и Gislaved Nord Frost 5 Gislaved Nord Frost 100 следующая модель за Gislaved Nord Frost 5 выпущенная под новые правила в Скандинавских странах. И соответственно главным отличием этой моделей как и моделей конкурентов в 2013-2014 Как выбрать летние шины на легковое авто Необходимость выбора летней резины, с приходом теплого периода, определяется особенностью условий эксплуатации, характеристик продукта. Такие покрышки производятся из жесткой резины, которая не теряет Зимняя резина Кама Евро 519: цена на 14, отзывы зимних шин Kama шипованные 13 15 История зимних шин Кама началась в далеком 1968 году со строительством шинного завода в городе Нижнекамск Татарской АССР. И вот уже 40 лет продукция завода пользуется народной популярностью среди автомобилистов, Выбор шин для внедорожников – нужен особенный подход! Резина для внедорожников создается по специальным технологиям. В первую очередь, внедорожные шины обладают весьма прочной структурой. Кроме того, они отличаются составом резиновой смеси и усиленным Календарь сайта

Лада Нива — схема предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

Лада Нива — схема блока предохранителей
№
А
Защищенные цепи
1 16 Лампы освещения салона,
Звуковые сигналы,
Патрон контрольной лампы,
Прикуриватель,
Лампы стоп-сигнала
2 8 Стеклоочиститель и его реле,
Электродвигатель обогревателя,
Электродвигатель омывателя лобового стекла,
Реле стеклоочистителя и омывателя фар (при не нажатой кнопке переключателя очистителя и омывателя фар),
Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3 8 Л.H. Фара (дальний свет) и контрольная лампа
4 8 Правая фара (дальний свет)
5 8 Левая фара (ближний свет)
6 8 Правая фара (ближний свет)
7 8 Левый габаритный огонь (габаритный свет),
Контрольная лампа габаритного света,
Правый задний фонарь (габаритный свет),
Правый фонарь номерного знака
8 8 Р. Габаритный фонарь (габаритный свет),
Левый фонарь номерного знака,
Фонарь прикуривателя,
Левый задний фонарь (габаритный фонарь),
Приборные фонари
9 8 Манометр и контрольная лампа давления масла,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой низкого уровня топлива,
Контрольная лампа стояночного тормоза,
Контрольная лампа низкого уровня тормозной жидкости,
Указатели поворота и контрольная лампа,
Предупреждение о воздушной заслонке карбюратора лампа,
Контрольная лампа отсутствия заряда аккумулятора,
Запорный клапан карбюратора,
Тахометр,
Задний фонарь (задний фонарь),
Контрольная лампа блокировки дифференциала
10 8 Регулятор напряжения,
Обмотка возбуждения генератора
11 – –
12 8 Стеклоочиститель и омыватель фар (при нажатой кнопке управления),
Электродвигатель омывателя фар,
Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13 – –
14 – –
15 – –
16 8 Выключатель аварийного света и указатели поворота в режиме бедствия
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Схема предохранителей
Chevrolet Volt (2016-2019..)
В данной статье мы рассматриваем Chevrolet Volt второго поколения, выпускавшиеся с 2016 по 2019 год. Здесь вы найдете схемы блоков предохранителей Chevrolet Volt 2016, 2017, 2018 и 2019 года, получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Посмотреть другие Chevrolet Volt:

Схема предохранителей Chevrolet Volt 2016-2019 ..
Предохранителями прикуривателя (розетки) в Chevrolet Volt являются автоматические выключатели CB1 (передняя дополнительная розетка) и CB2 (задняя дополнительная розетка) в блоке предохранителей на панели приборов.
Блок предохранителей на приборной панели

Расположение блока предохранителей
Находится на панели приборов со стороны водителя, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в щитке приборов (2016-2019)
№ Использование
F1 Пустой
F2 Пусто
F3 Пусто
F4 Вентилятор обогревателя, вентиляции и кондиционирования
F5 Блок управления кузовом 2
F6 Пусто
F7 2016-2017: пустой
2018-2019: CGM
F8 Блок управления кузовным оборудованием 3
F9 Модуль топливного насоса
F10 Пусто
F11 Пусто
F12 Пусто
F13 Пусто
F14 Пусто
F15 Пусто
F16 Пусто
F17 Разъем канала передачи данных
F18 Блок управления кузовным оборудованием 7
F19 Кластер
F20 Блок управления кузовом 1
F21 Блок управления кузовным оборудованием 4
F22 Блок управления кузовом 6
F23 OnStar
F24 Подушка безопасности
F25 Дисплей
F26 2016-2018: Информационно-развлекательная система
2019: Универсальная последовательная шина
F27 Пусто
F28 Пусто
F29 Подвесная консоль
F30 Радио / информационно-развлекательная система
F31 Органы управления на рулевом колесе
F32 Блок управления кузовным оборудованием 8
F33 Обогреватель, вентиляция и кондиционирование / Встроенный датчик солнечного света
F34 Пассивный вход / Пассивный запуск
F35 Задняя крышка
F36 Зарядное устройство
F37 Пусто
F38 Пустой
F39 Пусто
F40 Пусто
F41 Пустой
F42 Пустой
Автоматические выключатели
CB1 Передняя вспомогательная розетка
CB2 Задняя вспомогательная розетка
Реле
R1 Пусто
R2 Сохраненная мощность вспомогательного оборудования
R3 Люк
R4 Пустой
R5 Пустой
Блок предохранителей в моторном отсеке

Расположение блока предохранителей
Находится в моторном отсеке со стороны водителя.
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке (2016-2019)
№ Использование
F01 Пустой
F02 Пусто
F03 Дом без прогулки
F04 Блок управления двигателем
F05 Aeroshutter
F06 Модуль преобразователя тягового усилия 1
F07 Модуль преобразователя тягового усилия 2
F08 Блок управления двигателем
F09 Блок управления кондиционером
F10 Модуль управления интеграцией автомобиля
F11 Усилитель электрического тормоза
F12 Аккумуляторная система хранения энергии
F13 Блок управления отопителем кабины
F14 Блок управления подогревателем охлаждающей жидкости
F15 Выбросы
F16 Катушки зажигания
F17 Блок управления двигателем
F18 Пусто
F19 Пусто
F20 Усилитель электрического тормоза
F21 Стеклоочиститель передний
F22 Насос антиблокировочной тормозной системы
F23 Стеклоочиститель передний
F24 Пусто
F25 Пусто
F26 Пусто
F27 Модуль антиблокировочной тормозной системы
F28 Стеклоподъемник левый
F29 Обогрев заднего стекла
F30 Зеркала с подогревом
F31 Пусто
F32 Переменные функции
F33 Пусто
F34 Звуковой сигнал
F35 Перезаряжаемый накопитель энергии охлаждающей жидкости
F36 Фара дальнего света правая
F37 Фара дальнего света левая
F38 Пустой
F39 Пусто
F40 Пусто
F41 Разное пробег, кривошип
F42 Ход, кривошип 3
F43 Пусто
F44 Напряжение, ток, температура, модуль запуска, кривошипа
F45 Рулевое колесо с подогревом
F46 Запуск модуля управления интеграцией автомобиля, рукоятка
F47 Пусто
F48 Пусто
F49 Пусто
F50 Пусто
F51 Пусто
F52 Модуль управления двигателем / Модуль инвертора тягового усилия
F53 Левый вентилятор охлаждения
F54 Правый вентилятор охлаждения
F55 Электронасос
F56 Пусто
F57 Пусто
Реле
K01 Пустой
K02 Пустой
K03 Блок управления двигателем
K04 2016-2018: пусто
2019: функция предупреждения пешеходов
K05 Пусто
K06 Пусто
K07 Пусто
K08 Пусто
K09 Пусто
K10 Пустой
K11 Пустой
K12 Фары дальнего света
K13 Пустой
K14 Ход, кривошип
K15 Обогрев заднего стекла
K16 Реле звуковой платы
K17 Пустой
K18 Пустой
K19 Реле печатной платы насоса охлаждающей жидкости
K20 Пустой
K21 Пустой
K22 Шайба передняя
K23 Пустой
Блок предохранителей в заднем отсеке

Расположение блока предохранителей
Он расположен в центре заднего отсека под грузовым полом.
Схема блока предохранителей
Назначение предохранителей и реле в багажном отсеке (2016-2019)
№ Использование
F1 2016-2018: Пусто
2019: Сиденье водителя с электроприводом
F2 Пусто
F3 Пусто
F4 2016-2018: Пусто
2019: Поясничный контроль водителя / Keypass
F5 Защита пешеходов
F6 Модуль бортового зарядного устройства
F7 Подогрев переднего сиденья
F8 Подогрев переднего сиденья
F9 Переключатели двери водителя / зеркал
F10 Пусто
F11 Усилитель
F12 Подсветка переключателя на рулевом колесе
F13 Пусто
F14 Пусто
F15 Пусто
F16 Пусто
F17 Пусто
F18 Пусто
F19 Обнаружение препятствий
F20 Топливо
F21 Подогрев заднего сиденья
F22 Правый стеклоподъемник
Реле
K1 Пустой
K2 Пустой
K3 Пустой
K4 Пустой
K5 Пустой
Схема жгута проводов
Chevrolet Nubira базовая схема проводки сайта. Предохранители и реле Chevrolet Aveo
Руководство по ремонту Шевроле, руководство по ремонту, электрические схемы, руководство по кузовному ремонту Шевроле Спарк, Шевроле Авео, Шевроле Лачетти, Шевроле Реццо, Шевроле Эванда, Шевроле Кэптив, фиксированные ставки, только для европейского рынка. В каталоге представлена исчерпывающая информация по Chevrolet европейской сборки: руководства по ремонту, руководство по эксплуатации, диагностика, электрические схемы Chevrolet, габариты кузова, расшифровка DTC Diagnostic Trouble Codes, а также тарифы.
Это руководство по ремонту Chevrolet содержит процедуры для механиков по обслуживанию, включая снятие, разборку, осмотр, регулировку, повторную сборку и установку. Добавить в корзину. Поддержка Skype. Каталог запчастей Daewoo EPC на автомобили Daewoo, представлены все модели Daewoo европейского и общеазиатского рынков.
Grafana импортная приборная панель пример api
Chevrolet EPC 3. Каталог запчастей Дэу Ланос Дэу Ланос восточная европа. Каталог запчастей Дэу Нексия Дэу Нексия. Каталог запчастей Daewoo Doosan Гусеничный экскаватор Daewoo Doosan Infracore EPC Daewoo DHI, фронтальные погрузчики, бульдозеры, экскаватор, лесохозяйственная машина, погрузчик с бортовым поворотом, фронтальные погрузчики и другая спецтехника Daewoo.Электронный каталог запчастей Шевроле Вива Шевроле Вива. Chevrolet EPC 4. Каталог запчастей Chevrolet Impala Шевроле Импала.
Каталог запчастей Шевроле Нива Шевроле Нива. Chevrolet Orlando Service Manual руководство по ремонту Chevrolet Orlando, электрические схемы, руководство по кузовному ремонту, время работы. Chevrolet Captiva Service Manual руководство по ремонту Chevrolet Captiva, электрические схемы, руководство по кузовному ремонту, время работы.
Chevrolet Cruze Service Manual руководство по ремонту Chevrolet Cruze, электрические схемы, руководство по кузовному ремонту, время работы.Chevrolet Aveo Service Manual руководство по ремонту Chevrolet Aveo, электрические схемы, кузовной ремонт, время работы. Chevrolet Spark M Service Manual руководство по ремонту Chevrolet Spark, электрическая схема, руководство по кузовному ремонту, руководство по времени работы. Когда модуль управления трансмиссией PCM активирует реле топливного насоса, на топливный насос подается напряжение, которое создает давление в топливной системе.
У некоторых автомобилей есть обратная связь по цепи питания топливного насоса. Это просто цепь, подключенная к источнику напряжения топливного насоса.Соединение обычно располагается рядом с PCM. PCM контролирует эту цепь обратной связи, чтобы гарантировать, что на топливный насос подается надлежащее напряжение. Когда он активирует реле топливного насоса, он ожидает увидеть напряжение аккумулятора в цепи обратной связи.
Если он видит слишком низкое напряжение или его полное отсутствие, он может установить P Chevrolet. Попытайтесь найти один, прежде чем пытаться выполнить сложный ремонт.
Если автомобиль заводится и движется, а нареканий на управляемость нет, можно предположить обрыв в цепи обратной связи между PCM и тем местом, где он соединяется с цепью напряжения питания топливного насоса.
При необходимости отремонтируйте. Для этого удалите реле FP и затем проверьте сопротивление между цепью напряжения на разъеме топливного насоса и массой. Если у вас небольшое сопротивление, указывающее на замыкание на массу, отключите топливный насос и проверьте его снова. Если после отсоединения топливного насоса он показывает высокое или бесконечное сопротивление, замените закороченный топливный насос.
Если сопротивление все еще низкое после отсоединения топливного насоса, устраните короткое замыкание в цепи питания FP. Если проверка сопротивления показывает, что цепь питания топливного насоса в порядке, проверьте еще раз между предохранителем FP и реле FP.Где-то должно быть короткое замыкание.
Проверить, не натирает ли жгут проводов в определенных местах. Затем проверьте, идет ли напряжение от предохранителя к реле FP, переустановив предохранитель FP и проверив напряжение батареи на реле FP. Найдите разрыв в цепи и при необходимости устраните его. Если топливный насос работает, замените неисправное реле FP и повторите проверку. Если напряжение присутствует, убедитесь, что цепь заземления не повреждена. Если оба в порядке, замените топливный насос. Список автомобильных марок у правого края экрана.Он охватывает каждую деталь.
Включены все модели и все двигатели. Подробные иллюстрации, покомпонентные схемы, чертежи и фотографии проведут вас через каждую процедуру сервисного ремонта.
Все процедуры ремонта покрыты А-Я. Это руководство упрощает выполнение любых ремонтных работ и очень легко выполняет Less. Это руководство упрощает выполнение любых ремонтных работ и упрощает их выполнение. Руководства по ремонту могут пригодиться, особенно когда вам нужно сделать немедленный ремонт.
Как спаять провода вместе (Лучшие советы и уловки)

Когда это произойдет, а в конечном итоге это произойдет, вам придется их заменить.Имея надежное руководство по ремонту, вы не только экономите деньги, но и получаете удовольствие от проектов, сделанных своими руками.
Руководство по ремонту содержит подробные технические характеристики, схемы, полный список автомобильных запчастей и фотографии. Даже самый новичок может легко следовать пошаговым инструкциям, упрощенным с помощью иллюстраций и рисунков.
Вы можете найти полный список аксессуаров, которые могут еще больше повысить производительность вашего двигателя.Эти пакеты содержат всю необходимую информацию. Вам наверняка понравится просматривать страницы и узнавать, как ремонтировать различные детали. Это делает вас актуальными и дает больше знаний.
Теперь вам не нужно полагаться на своего механика для простейшего ремонта. Вы можете сделать это не выходя из гаража. Все страницы можно распечатать, поэтому распечатайте то, что вам нужно, и возьмите с собой в гараж или мастерскую. Это руководство никогда не испачкается и не разорвется, так как вы можете безопасно хранить его на своем компьютере и распечатывать нужные страницы за считанные секунды.
Связанные публикации Поделиться Вставить Добавить в избранное Комментарии. Руководства Chevrolet — это ваш исчерпывающий источник любой необходимой информации о Chevrolet и заводском магазине автозапчастей, обслуживании, техническом обслуживании, ремонте, поиске и устранении неисправностей, руководствах по ремонту.
Годы выпуска. Они специально написаны для мастеров-мастеров, а также для опытных механиков.
Z87 nvme bios
Именно такой уровень детализации, наряду с сотнями фотографий и иллюстраций, помогает читателю пройти все процедуры обслуживания и ремонта.Процедуры поиска и устранения неисправностей и электрического обслуживания сочетаются с подробными схемами подключения для простоты использования. Отправлено Шевроле в субботу, 9 апреля.
Midsommar google docs mp4
Подано на Chevrolet S Вы можете отслеживать этот разговор через его канал Atom. Отправлено 17 июня в PM. Войдите, чтобы ответить.
Отправлено 18 июня, в пп.
Chevrolet Daily News — 2018-05-06
Чтобы оставить комментарий, вы должны войти в систему. Руководство по эксплуатации Chevrolet Cavalier Руководство пользователя Chevrolet Manuals работает на Dojo и WordPress 3.
Раскрытие информации: Chevroletmanuals. Благодарим вас за поддержку этого сайта. Все логотипы производителей, марки и другие товарные знаки являются собственностью их владельцев. Он просто ссылается на файлы, такие как Google, которые доступны в Интернете. Руководства Chevrolet Руководства Chevrolet — это ваш исчерпывающий источник любой необходимой информации о Chevrolet и магазине автозапчастей, обслуживании, техническом обслуживании, ремонте, устранении неисправностей, руководствах по ремонту. Оставить ответ Вы должны войти в систему, чтобы оставить комментарий.
Далее: Руководство Chevrolet на Silverado Загрузить. Руководства Chevrolet — это ваш исчерпывающий источник любой необходимой информации о Chevrolet и магазине автозапчастей, обслуживании, техническом обслуживании, ремонте, устранении неисправностей, руководствах по ремонту.
Эта информация представляет собой удобную справочную информацию, которая включает исчерпывающее объяснение того, как выполнять все операции по установке, сборке, разборке, регулировке и удалению, замене, проверке операций, а также примечания, предостережения, предупреждения перед выполнением процедур, ярлыки, советы и плюс советы о том, какие работы могут Лучше предоставьте профессионалу возможность получить более глубокое понимание своего автомобиля, быстро направить вас на протяжении всего проекта, сэкономить много времени и использовать недорогой способ поддерживать автомобиль Chevrolet S10 в отличной форме.
Ниже приведены некоторые иллюстрации конкретных процедур для Chevrolet S10, образцы чертежей внутри реального снимка экрана с руководствами в формате pdf:
Chevrolet S-10 PDF Руководства по ремонту на YouFixCars.com
Пикап Chevrolet S10 Ссылка для скачивания. Руководство по ремонту Chevrolet Daewoo. Chevrolet Manuals работает на Dojo и WordPress 3. Раскрытие: Chevroletmanuals. Благодарим вас за поддержку этого сайта.
Все логотипы производителей, марки и прочие товарные знаки являются собственностью их владельцев.Он просто ссылается на файлы, такие как Google, которые доступны в Интернете. Руководства Chevrolet Руководства Chevrolet — это ваш исчерпывающий источник любой необходимой информации о Chevrolet и магазине автозапчастей, обслуживании, техническом обслуживании, ремонте, поиске и устранении неисправностей, руководствах по исправлению. Дата последнего изменения :.
Информация о разъеме ECU. Электропроводка для топлива. Последовательно следуйте приведенной выше схеме подключения, чтобы получить наиболее надежную и безотказную установку микросхемы SMT8L.
Сначала подключите питание к обратной микросхеме, обычно это первые два соединения.Затем по очереди займитесь каждым подключением, запустите двигатель и попробуйте выполнить некоторые настройки, чтобы установить действительность вашего подключения. В случае неисправности просто откатите последнее соединение.
У большинства наших дополнительных микросхем есть перемычка, которая позволяет вынуть микросхему из автомобиля и вернуть стандартную установку. Эта конкретная электрическая схема предназначена для модификации топлива. Если вы ищете улучшенный расход топлива и, возможно, повышение производительности, то это лучшее место для начала.Следите за нами на YouTube, где есть примеры прошлых установок.
Daewoo Nubira Руководство пользователя
Присоединяйтесь к нашей странице в Facebook, где мы постоянно проводим конкурсы и раздаем призы, а также отвечаем на ваши общие вопросы. В связи с различиями в расположении выводов электронного блока управления для этого автомобиля во всем мире, данная электрическая схема должна использоваться только в качестве ориентировочной.
Информация в этом документе, включая ссылки на веб-сайты в Интернете, может быть изменена без предварительного уведомления. Эта электрическая схема была загружена с сайта www.Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также сопоставить нужные запчасти, используя регистрационный номер вашего автомобиля. Мы предлагаем всем поставщикам автозапчастей возможность бесплатно разместить у нас свои складские запасы, мы находимся в процессе их создания, поэтому, если вы заинтересованы, свяжитесь с нами сегодня.
Круг в равнобедренном треугольнике
Мы можем отправлять вам бесплатные напоминания о ТО и акцизном налоге на транспортные средства несколькими способами совершенно бесплатно. Все, что вам нужно сделать, это ввести регистрацию вашего транспортного средства.Альфа-Ромео. Фильтры генератора 0 Очистить все. БЕСПЛАТНЫЙ поиск запчастей в Интернете. Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также подобрать нужные запчасти, используя регистрационный номер вашего автомобиля.
БЕСПЛАТНО Продайте свои запчасти в Интернете Мы предлагаем всем поставщикам автомобильных запчастей возможность бесплатно разместить у нас свои запасы, мы находимся в процессе их создания, поэтому, если вы заинтересованы, свяжитесь с нами сегодня. БЕСПЛАТНЫЕ функции учетной записи для членов. Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также подобрать нужные запчасти, используя регистрационный номер вашего автомобиля.
БЕСПЛАТНЫЕ подходящие шины для вашего автомобиля Вы можете найти как новые, так и подержанные автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также подобрать правильные детали, используя регистрационный номер вашего автомобиля. БЕСПЛАТНАЯ онлайн-диагностическая помощь. Вы можете найти как новые, так и бывшие в употреблении автомобильные запчасти различными способами, используя наши онлайн-формы, ссылки, окна поиска, а также подобрать нужные детали, используя регистрационный номер вашего автомобиля.

№	А	Защищенные цепи
1	16	Лампы освещения салона, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя фар (при не нажатой кнопке переключателя очистителя и омывателя фар), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	Л.H. Фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный огонь (габаритный свет), Контрольная лампа габаритного света, Правый задний фонарь (габаритный свет), Правый фонарь номерного знака
8	8	Р. Габаритный фонарь (габаритный свет), Левый фонарь номерного знака, Фонарь прикуривателя, Левый задний фонарь (габаритный фонарь), Приборные фонари
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (задний фонарь), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13	–	–
14	–	–
15	–	–
16	8	Выключатель аварийного света и указатели поворота в режиме бедствия

№	Использование
F1	Пустой
F2	Пусто
F3	Пусто
F4	Вентилятор обогревателя, вентиляции и кондиционирования
F5	Блок управления кузовом 2
F6	Пусто
F7	2016-2017: пустой 2018-2019: CGM
F8	Блок управления кузовным оборудованием 3
F9	Модуль топливного насоса
F10	Пусто
F11	Пусто
F12	Пусто
F13	Пусто
F14	Пусто
F15	Пусто
F16	Пусто
F17	Разъем канала передачи данных
F18	Блок управления кузовным оборудованием 7
F19	Кластер
F20	Блок управления кузовом 1
F21	Блок управления кузовным оборудованием 4
F22	Блок управления кузовом 6
F23	OnStar
F24	Подушка безопасности
F25	Дисплей
F26	2016-2018: Информационно-развлекательная система 2019: Универсальная последовательная шина
F27	Пусто
F28	Пусто
F29	Подвесная консоль
F30	Радио / информационно-развлекательная система
F31	Органы управления на рулевом колесе
F32	Блок управления кузовным оборудованием 8
F33	Обогреватель, вентиляция и кондиционирование / Встроенный датчик солнечного света
F34	Пассивный вход / Пассивный запуск
F35	Задняя крышка
F36	Зарядное устройство
F37	Пусто
F38	Пустой
F39	Пусто
F40	Пусто
F41	Пустой
F42	Пустой

Автоматические выключатели
CB1	Передняя вспомогательная розетка
CB2	Задняя вспомогательная розетка

Реле
R1	Пусто
R2	Сохраненная мощность вспомогательного оборудования
R3	Люк
R4	Пустой
R5	Пустой

№	Использование
F01	Пустой
F02	Пусто
F03	Дом без прогулки
F04	Блок управления двигателем
F05	Aeroshutter
F06	Модуль преобразователя тягового усилия 1
F07	Модуль преобразователя тягового усилия 2
F08	Блок управления двигателем
F09	Блок управления кондиционером
F10	Модуль управления интеграцией автомобиля
F11	Усилитель электрического тормоза
F12	Аккумуляторная система хранения энергии
F13	Блок управления отопителем кабины
F14	Блок управления подогревателем охлаждающей жидкости
F15	Выбросы
F16	Катушки зажигания
F17	Блок управления двигателем
F18	Пусто
F19	Пусто
F20	Усилитель электрического тормоза
F21	Стеклоочиститель передний
F22	Насос антиблокировочной тормозной системы
F23	Стеклоочиститель передний
F24	Пусто
F25	Пусто
F26	Пусто
F27	Модуль антиблокировочной тормозной системы
F28	Стеклоподъемник левый
F29	Обогрев заднего стекла
F30	Зеркала с подогревом
F31	Пусто
F32	Переменные функции
F33	Пусто
F34	Звуковой сигнал
F35	Перезаряжаемый накопитель энергии охлаждающей жидкости
F36	Фара дальнего света правая
F37	Фара дальнего света левая
F38	Пустой
F39	Пусто
F40	Пусто
F41	Разное пробег, кривошип
F42	Ход, кривошип 3
F43	Пусто
F44	Напряжение, ток, температура, модуль запуска, кривошипа
F45	Рулевое колесо с подогревом
F46	Запуск модуля управления интеграцией автомобиля, рукоятка
F47	Пусто
F48	Пусто
F49	Пусто
F50	Пусто
F51	Пусто
F52	Модуль управления двигателем / Модуль инвертора тягового усилия
F53	Левый вентилятор охлаждения
F54	Правый вентилятор охлаждения
F55	Электронасос
F56	Пусто
F57	Пусто

Реле
K01	Пустой
K02	Пустой
K03	Блок управления двигателем
K04	2016-2018: пусто 2019: функция предупреждения пешеходов
K05	Пусто
K06	Пусто
K07	Пусто
K08	Пусто
K09	Пусто
K10	Пустой
K11	Пустой
K12	Фары дальнего света
K13	Пустой
K14	Ход, кривошип
K15	Обогрев заднего стекла
K16	Реле звуковой платы
K17	Пустой
K18	Пустой
K19	Реле печатной платы насоса охлаждающей жидкости
K20	Пустой
K21	Пустой
K22	Шайба передняя
K23	Пустой

№	Использование
F1	2016-2018: Пусто 2019: Сиденье водителя с электроприводом
F2	Пусто
F3	Пусто
F4	2016-2018: Пусто 2019: Поясничный контроль водителя / Keypass
F5	Защита пешеходов
F6	Модуль бортового зарядного устройства
F7	Подогрев переднего сиденья
F8	Подогрев переднего сиденья
F9	Переключатели двери водителя / зеркал
F10	Пусто
F11	Усилитель
F12	Подсветка переключателя на рулевом колесе
F13	Пусто
F14	Пусто
F15	Пусто
F16	Пусто
F17	Пусто
F18	Пусто
F19	Обнаружение препятствий
F20	Топливо
F21	Подогрев заднего сиденья
F22	Правый стеклоподъемник

Реле
K1	Пустой
K2	Пустой
K3	Пустой
K4	Пустой
K5	Пустой
