Регулировка карбюратора Ока 11113 своими руками

Карбюратор автомобиля Ока» создан на базе карбюратора «Вебер», хорошо знакомого владельцам «Жигулей» до 1980 года. Основные отличия — иные диаметры жиклеров, установка электромагнитного запорного клапана, а также ряд устройств, связанных с поперечным расположением двигателя «Оки».

По сравнению с «Жигулями» карбюратор «Оки» фактически развернут на 90°: если смотреть по ходу автомобиля, поплавковая камера оказалась справа, а смесительные камеры -слева. Поэтому при резком левом повороте возникает «отлив» бензина от главных топливных жиклеров 16 и 23 (рис. 1) и трубки эконостата 17. «Отлив» бывает подчас настолько существенным, что в работе двигателя появляются рывки и провалы. Именно поэтому уровень топлива в поплавковой камере карбюратора «Оки» следует контролировать особенно тщательно, не допуская его понижения.

(!) Номинальный уровень -22 мм от прокладки крышки карбюратора (при снятой крышке).

Излишнее повышение уровня топлива также приводит к неустойчивой работе двигателя. Обратим внимание, что в поплавковой камере карбюратора «Оки» есть трубка инерционного экономайзера 12 (см. рис. 1). Это устройство предназначено для компенсации «приливно-отливных» явлений.

Уровень топлива должен быть ниже конца этой трубки. Если трубка опущена в бензин, то инерционный экономайзер оказывается включенным в работу постоянно, обогащая смесь на всех режимах, вплоть до переобогащения, в результате чего двигатель может остановиться. При номинальном уровне топлива экономайзер будет работать только во время «отлива» бензина от главных жиклеров.

Для проверки уровня топлива в карбюраторе «Оки» несложно изготовить приспособление, показанное на рис. 2. Штуцер 3 ввертывается вместо одной из пробок 14 (см. рис. 1). Трубка 2 (см. рис. 2) лучше стеклянная или из прозрачной бензостойкой пластмассы. Если верхний конец трубки сделать на 5 мм выше, чем показано на рисунке, то уровень топлива в поплавковой камере можно будет отслеживать постоянно. Необходимо лишь позаботиться о герметичности резьбовых соединений и прочности мерной трубки.

Рис. 2. Устройство для проверки уровня топлива в поплавковой камере карбюратора «Оки»:
1 — прокладка между крышкой и корпусом; 2 — мерная трубка; 3 — штуцер.

(!) Пусковое устройство карбюратора «Оки» (рис. 3) похоже на тот же механизм карбюраторов типа «Солекс» (устанавливаются на ВАЗ-2108, -2109). Вытягивая монетку «подсоса», мы поворачиваем рычаг 10 по часовой стрелке, при этом криволинейная поверхность «а» воздействует на регулировочный винт 12 и рычаг 13, приоткрывая дроссельную заслонку 11 первой камеры. Одновременно расширяющийся паз между внутренними профилями «б» и «в» рычага 10 освобождает штифт рычага 3, и воздушная заслонка 2 закрывается под действием возвратной пружины 1. После пуска двигателя разрежение из задроссельного пространства через канал 5 (см. рис. 1) воздействует на диафрагму 5 (см. рис. 3) и с помощью рычага 4 приоткрывает воздушную заслонку. Величину А приоткрывания заслонки можно регулировать винтом 7 (см. рис. 3).

При проверке величин пусковых зазоров А и В (см. рис.3) вытягиваем монетку «подсоса» до отказа, в результате чего воздушная заслонка 2 должна быть полностью закрыта. Оттягиваем шток 4 до упора в винт 7 и замеряем величину зазора А: она должна быть в пределах 2,0-2,4 мм. Теперь обратим внимание на величину зазора В: при полностью вытянутом «подсосе» ее размер должен составлять 0,7-0,8 мм. Эта величина регулируется винтом 12 (см. рис. 3).

Рис. 3. Пусковое устройство карбюратора «Оки»: I — возвратная пружина воздушной заслонки; 2 — воздушная заслонка: 3 -рычаг воздушной заслонки; 4 — шток диафрагмы; 5 — диафрагма; 6 — пружина; 7 — регулировочный винт; 8 — запорный электромагнитный клапан; 9 — ось рычага управления воздушной заслонкой; 10 -рычаг управления воздушной заслонкой;

II -дроссельная заслонка первой камеры; 12 — регулировочный винт; 13 -рычаг приоткрывания дроссельной заслонки первой камеры; 14 — тяга привода рычага воздушной заслонки. В — пусковой зазор у воздушной заслонки; Спусковой зазор у дроссельной заслонки первой камеры.

(!) Загрязнение жиклеров и каналов карбюратора — процесс естественный: ведь при годовом пробеге в 20 тысяч километров «сердце» двигателя пропускает через себя почти полторы тонны бензина. Причем нередко бензин загрязнен, а, кроме того, при высокой температуре топлива идет более интенсивное закоксовывание и засмоление жиклеров. Поэтому не будем пренебрегать чисткой и продувкой «закоулков» карбюратора, особенно если наблюдаются нарушения в его работе. При вывернутых жиклерах и вынутых распылителях 7 и 11 (см. рис. 1) продуваем каналы шинным насосом, используя прилагаемый к нему заостренный наконечник. При необходимости вывертывается регулировочный винт ускорительного насоса, расположенный рядом с пробкой 2 (см. рис. 1), а также другие регулировочные винты 22 и 24. Однако перед тем, как вывернуть их, запомним их положение. Для этого завернем эти винты до упора, сосчитаем и запишем число оборотов.

При продувке каналов переходных систем первой и второй камер, а также канала холостого хода вы можете столкнуться с затруднениями: очень малы выходные отверстия 18, 20 и 21 (см. рис. 1). Поэтому отверстия 18 и 20 следует продувать только при отсоединении корпуса карбюратора от корпуса дроссельных заслонок. Выходное отверстие 21 можно продуть, сняв корпус регулировочного винта 22.

В промежутках между генеральными чистками карбюратора порой возникает необходимость прочистки жиклера холостого хода 6 (см. рис. 1). Чтобы добраться до него, нужно вывернуть электромагнитный клапан холостого хода 25. Устанавливая клапан на место, не переусердствуйте при его затяжке, так как жиклер и его посадочное место в корпусе карбюратора легко деформировать.

Бывает, на вид жиклер чист, однако холостой ход двигателя неустойчив. Вероятно, в канале осталась соринка, не удаленная при чистке. Удалить ее нетрудно: немного отвернем электромагнитный клапан 25 и снимем с него провод (обратите внимание, что этот провод не должен коснуться «массы»). Теперь после пуска двигателя электромагнитный клапан закрыт, а бензин поступает в систему холостого хода в обход жиклера 6. Именно в этот момент соринка должна вымыться из узкого места.

На холостом ходу содержание СО и СН в отработавших газах регулируется винтом качества 22. Он также закрыт заглушкой. Отвертывая винт, обедняют смесь до 1,5% СО. Если обороты холостого хода снижены, винтом количества 19 доводим их до 900 об/мин и вновь контролируем СО, используя винт качества. В некоторых случаях для приведения в норму СО приходится обеднять смесь, вывертывая винт заводской подрегулировки системы холостого хода 24 (см. рис. 1). Повышенная концентрация СН снижается при установке более позднего зажигания (на 3-5° по углу поворота коленчатого вала).

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

  1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
  2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
  3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

  1. Снимаем крышку карбюратора (см. «
    Разборка карбюратора    «,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
  2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
  3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
  4. В качестве калибра можно использовать сверло.
  5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

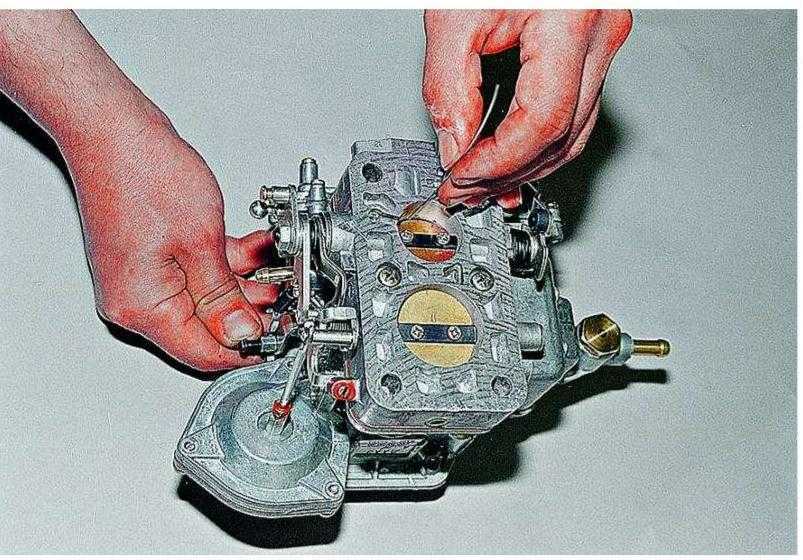

  1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
  2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
  3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
  4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
  5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

  1. Регулировка выполняется на прогретом двигателе.
    На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
  2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
  3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
  4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Содержание

  • Как настроить карбюратор без стробоскопа на экономичность
  • Как настроить карбюратор
  • Особенности карбюратора на ВАЗ 11113 ОКА
  • Регулировки, осуществляемые своими руками без разборки карбюратора
  • ОКА ВАЗ 11113 — 40
  • Регулировка поплавкового механизма карбюратора
  • 4. 16.5 Регулировка карбюратора 21051-1107010

Как настроить карбюратор без стробоскопа на экономичность

За создание и подачу в двигатель внутреннего сгорания воздушно-бензиновой смеси, соответствующей скоростному режиму движения, а также надёжного его запуска при любой температуре отвечает карбюратор. Несмотря на повсеместное внедрение инжекторных систем впрыска топлива, карбюраторы ещё долгое время будут востребованы на ВАЗ 2107, −2106, −2109 и их более современных собратьях. Их популярность обусловлена сравнительно невысокой ценой и возможностью настроить режим работы двигателя на максимальное соответствие стилю вождения владельца.

Карбюратор отвечает за надежность запуска двигателя при любой температуре воздуха

Как настроить карбюратор

Карбюратор является одним из самых сложных узлов современного автомобиля, позволяющим с максимальной эффективностью использовать конкретный двигатель. Именно от правильности его регулировки зависит потребление топлива и содержание токсичных веществ в выхлопных газах. Независимо от конкретной модели карбюратора и автомобиля правильно отрегулировать параметры воздушно-бензиновой смеси можно, только используя газоанализатор и профессиональное измерительное оборудование. Желательно проводить настройку карбюратора на экономичность после любых работ с двигателем.

Однако осуществить подстройку под свой стиль вождения можно и самостоятельно.

Видеоурок о том, как почистить и настроить карбюратор ВАЗ

При этом следует соблюдать основные правила:

  1. Регулировать карбюратор можно только после выхода двигателя на рабочий температурный режим;
  2. Следует проверить и прочистить все высоковольтные провода, а также клеммы аккумулятора;
  3. Необходимо убедиться в исправности системы подачи топлива и в том, что правильно выставлено зажигание.
    К регулировке можно приступать, только убедившись в исправности всех остальных систем. Часто причиной появления провалов и слабого отклика на педаль является банальное загрязнение сетчатого фильтра;
  4. Во время регулировки желательно включить все мощные потребители электроэнергии: дальний свет, печку, обогрев стёкол и т.д.;
  5. Перед разборкой и чисткой карбюратора желательно приобрести ремкомплект для конкретной модели. Он содержит жиклёры, уплотнительные прокладки, диафрагмы ускорительного насоса, пускового устройства и других вспомогательных элементов;
  6. Недопустимо использовать для чистки внутренних поверхностей ветошь, кисти или металлическую проволоку. Оптимальный вариант — это применение сжатого воздуха.

SOLEX — популярный производитель карбюраторов для отечественных авто

Основными производителями карбюраторов для отечественных автомобилей являются Озон, Вебер, ПеКАР (К151) и «Солекс» (SOLEX). Принципиальных отличий в их регулировке нет. Однако нужно учесть, что все модификации карбюратора Солекс 2108 имеют различные тарировочные данные, что вызвано их широким применением на автомобилях ВАЗ, ЗАЗ и АЗЛК.

Особенности карбюратора на ВАЗ 11113 ОКА

Регулировки, осуществляемые своими руками без разборки карбюратора

У большинства карбюраторов доступны для регулировки без разборки:

  1. Винт, позволяющий осуществлять регулировку количества оборотов на холостом ходу;
  2. Винт, позволяющий регулировать обогащение бензиново-воздушной смеси на холостом ходу;
  3. Стопорный винт заслонки дросселя первой камеры;
  4. Держатель жиклёра холостого хода.

В большинстве случаев экспериментальным путём можно, используя только эти элементы, значительно улучшить работу двигателя. Желательно на летний период выставить на холостой ход количество оборотов 800÷900, а зимой — 900÷1000.

Настроить карбюратор оптимально на экономичность смогут на СТО

Очень часто о качестве поступающей в двигатель смеси можно судить по налёту на свечах:

  • Незначительный серо-коричневый нагар свидетельствует о хорошем качестве смеси;
  • Чёрный цвет свидетельствует о значительном избытке топлива;
  • Белый — об избытке воздуха.

Использование индикатора ИКС-2, устанавливаемого вместо стандартной свечи и позволяющего видеть цвет пламени, часто рекомендуют для регулировки качества работы карбюратора. Однако практика показала, что с его помощью получить минимальный уровень токсичности выхлопа очень сложно.

Используя тахометр автомобиля, можно произвести регулировку холостого хода без стробоскопа. Однако оптимально настроить карбюратор на экономичность и отсутствие вредных выбросов желательно на СТО. Несмотря на хорошо описанные методики настройки всех моделей карбюраторов, пробиться на стенд к квалифицированному карбюраторщику всегда сложно.

ОКА ВАЗ 11113 — 40

Регулировка поплавкового механизма карбюратора

Регулировка поплавкового механизма — весьма ответственная и в то же время несложная операция при обслуживании карбюратора. В силу особенности конструкции поплавкового механизма допускаемые здесь ошибки наиболее часто являются причиной его неудовлетворительной работы.

Регулировка выполняется при снятой крышке и включает в себя две операции:

— проверку степени выступания шарика иглы;

— регулировку положения язычка кронштейна поплавка.

Первую операцию выполняют с целью выяснения состояния демпфирующего шарика иглы и определяемой этим возможностью выполнить последующую регулировку. При этом на снятой с карбюратора крышке замеряют расстояние от плоскости прокладки до выступающего из иглы шарика. Нормальным считают расстояние 10 мм. При меньшем размере можно установить под седло иглы дополнительную прокладку.

Перед проверкой уровня топлива предварительно отверните винты крепления крышки карбюратора, оставляя завернутыми два средних винта. Кроме того, ослабьте винт крепления хомута на топливном шланге. Затем вручную подкачайте топливо бензонасосом до полного заполнения поплавковой камеры; по возможности быстро, чтобы исключить проникновение «лишнего» топлива в поплавковую камеру, снимите шланг с топливоподводящего штуцера.

При несоответствии замеренной величины табличным данным, подогните язычок поплавка; для понижения уровня язычок отогните вверх, для повышения — вниз. Перед повторной проверкой уровня резиновой грушей или шприцем удалите топливо из поплавковой камеры хотя бы на треть.

Один раз правильно выполненная регулировка поплавкового механизма сохраняется весьма долго, нарушаясь чаще всего по причине неаккуратного обращения со снятой крышкой, а также вследствие естественного изнашивания трущихся деталей механизма: запорного конуса иглы, ее седла, язычка и оси кронштейна.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки, достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров.

4.16.5 Регулировка карбюратора 21051-1107010

2 – крышка карбюратора;

5 – игольчатый клапан

Установка уровня топлива в поплавковой камере

Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства.

Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх.

Регулировка пускового устройства

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.

Регулировка холостого хода двигателя

Элементы регулировки холостого хода включают регулировочный винт 2 качества (состава)смеси и регулировочный винт 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95° С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.

«

Карбюратор на автомобиле ока — настройка, регулировка, устройство

Легковые авто марки ока с карбюратором начали производить еще в СССР и выпускали до 2008 года. Эта машина пользовалась и до сих пор пользуется популярностью за счет своей маневренности, низкого расхода топлива и простоты обслуживания. Даже сегодня использование этой машины практически не вызывает особых нареканий со стороны владельцев. Но, как и у любого транспортного средства, узлы и агрегаты этого автомобиля нуждаются в периодическом обслуживании и регулировке. Особого отношения к себе требует карбюратор на оке, наверное, одно из самых сложных устройств, используемых в этой машине.

Содержание статьи

Общее описание карбюратора, конструктивные особенности

Какой карбюратор стоит на ОКЕ? Это устройство производят на Димитровградском автоагрегатном заводе, его называют карбюратор ДААЗ 1111 1107010.

Карбюратор ОКИ, после доработки, имеет некоторые особенности, отличающие его от аналогов, устанавливаемых на других автомобилях, например, — поплавковая камера расположена поперек корпуса карбюратора. Такой подход позволяет получать обогащенную топливную смесь в моменты разгона или торможения.

Кроме того, карбюраторы этой серии имеют упрощенную конструкцию за счет того, что в нем практически нет электронных компонентов.

В конструкцию этого узла входят следующие сборочные единицы и узлы:

  • клапанный механизм;
  • устройство для запуска двигателя;
  • штуцеры;
  • регулировочный рычаг;
  • дроссельные заслонки;
  • камера с поплавковым механизмом.

Все перечисленные компоненты скомпонованы в одном корпусе. Для их защиты от уличной грязи, и воздействия атмосферных воздействий устанавливают защитную крышку.

У автомобиля ОКА карбюратор можно условно разделить на три части – верхнюю, среднюю и нижнюю.

Карбюратор ДААЗ 1111 1107010 вид на карбюратор сверху: 1 — крышка ускорительного насоса, 2 — электромагнитный клапан на топливном жиклере системы холостого хода, 3 — воздушная заслонка пускового устройства, 4 — крышка диафрагменного механизма пускового устройства, 5 — рычаг пускового устройства, 6 — держатель оболочки троса управления воздушной заслонкой, 7 — штуцер подвода картерных газов. 8 — топливоподводящий штуцер.

В первую входят крышка, шпильки крепления воздушного фильтра и штуцера подачи топлива. Во вторую часть входят – собственно сам карбюратор в комплекте с диффузорами и поплавковой камерой, в которой должен поддерживаться должный уровень топлива. В третью установлены дроссельные задвижки и тяги приводов.

Карбюратор, который устанавливают на автомобиль ОКА, призван решать те же задачи, что и аналогичные устройства, которые используются на других моделях легковых автомобилей. Да и схема работы таких устройств примерно одинакова, то есть – жидкое топливо поступает в поплавковую камеру и подается в камеру, где проходит ее насыщение воздухом.

Капли топлива дробятся с помощью установленных там распылителей и это позволяет воздуху легко проникать в топливо. После обогащения, смесь, пройдя через диффузоры, устремляется в камеру сгорания.

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

  • грамотный демонтаж устройства;
  • промывка;
  • дефектация;
  • диагностика устройства;
  • настройка карбюратора ОКИ;
  • по мере необходимости замена дефектных деталей;
  • обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111  допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

  1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
  2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
  3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
  4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
  5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

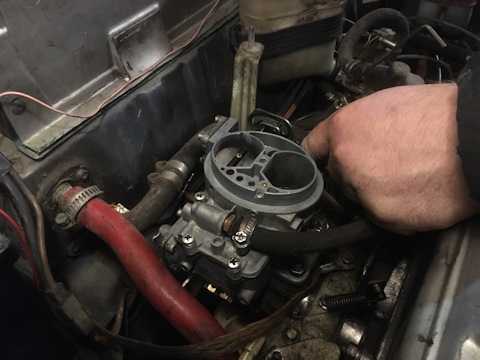

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

КСТАТИ! ВСЕ РАБОТЫ, СВЯЗАННЫЕ С ОБСЛУЖИВАНИЕМ СИЛОВОЙ УСТАНОВКИ  В ТОМ ЧИСЛЕ И КАРБЮРАТОРА ОКА ЦЕЛЕСООБРАЗНО ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

  1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
  2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
  3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
  4. Следующий этап — это отсоединение шланга вакуумного регулятора.
  5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
  6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Сразу после того как карбюратор будет снят с корпуса силовой установки в нем станет видно отверстие, которое необходимо прикрыть. Это необходимо для того чтобы внутрь не попали пыль и грязь. Только после этого можно отрегулировать карбюратор.

Очистка элементов карбюратора от нагара и грязи

Карбюратор необходимо чистить и снаружи и изнутри. Оптимальным решением будет выполнить эту операцию на станции технического обслуживания, так как эта операция требует особой аккуратности. Но если автовладелец имеет опыт обслуживания запасных частей, то эту работу можно выполнить самостоятельно.

Чистка жиклеров

Отличительной чертой таких деталей как жиклер является то, что отверстия, которые в них проделаны, имеют строгие допуски и их нарушение может привести к нарушению параметров подачи топлива.

Чистка жиклеров

Жиклеры карбюратора ОКА необходимо прочищать через каждые 50 000 километров. Все дело в том, что из конструкции карбюратора в целом и строения самого топливного жиклера как раз именно он и подвергается налипанию копоти.

Для производства этой детали, как правило, применяют цветные металлы. Так как этот материал довольно мягкий, то для чистки отверстий использовать проволоку не стоит. Лучше всего применять деревянной зубочистки. Она сможет снять нагар без повреждения тела жиклера. Для получения большего эффекта от чистки отверстий имеет смысл продуть их сжатым воздухом.

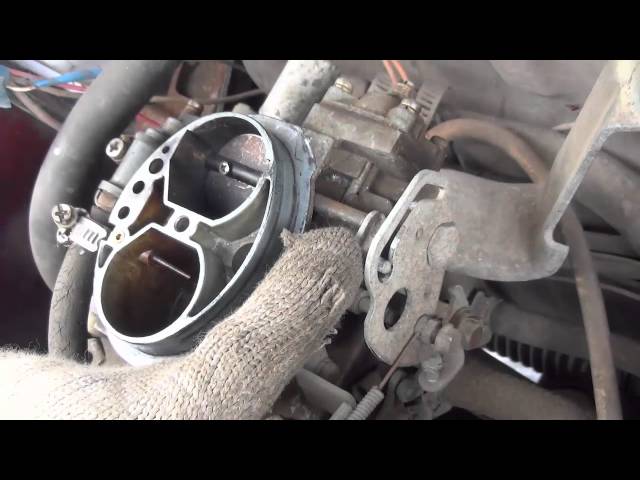

Чистка дроссельной заслонки

Чистку дроссельной заслонки надо выполнять только тогда, когда существуют причины, указывающие на наличие нагара. На его наличие может указывать на то, что двигатель стал запускаться с перебоями, в его работе стали наблюдаться перебои и на холостом ходу обороты плывут.

На карбюраторах ДААЗ-1111 операцию по чистке воздушной заслонки  желательно выполнять после 80 – 100 тысяч км. пробега. Для того, что бы выполнить эту операцию с максимальным эффектом заслонки надо снять. Удаление нагара надо проводить только мягкой тряпкой без ворса. Кстати, существуют специальные жидкости для очистки карбюраторов. Для очистки нагара такую жидкость наносят на его детали и затем, через некоторое время его надо стереть мягкой сухой тряпочкой.

ВАЖНО! ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ОЧИСТКЕ КАРБЮРАТОРА И ЕГО ДЕТАЛЕЙ ОТ НАГАРА И ДРУГИХ ЗАГРЯЗНЕНИЙ ДОПУСТИМО ИСПОЛЬЗОВАТЬ ТКАНЬ БЕЗ ВОРСА.

Очистка поплавковой камеры

Поплавковую камеру необходимо чистить через каждые 80 тысяч км пробега. Для того, чтобы удалить нагар целесообразно карбюратор полностью разобрать, при этом поплавки удалять не надо.

В камеру заливают жидкость для очистки карбюраторов, кстати, допустимо использовать керосин. По истечении определенного времени, обычно это два – три часа жидкость растворит слой нагара. Ее необходимо слить и протереть полость камеры продуть и протереть насухо.

Кстати, иногда поплавковую камеру надо чистить из-за того, что в бензобак заливается некачественное топливо.

Настройка карбюратора

Как отрегулировать карбюратор на ОКЕ? На самом деле это не так и сложно, но для этого необходимо соблюсти несколько простых правил. На автомобиле ВАЗ — ОКА отрегулировать карбюратор можно в следующей последовательности.

  1. К настройке карбюратора можно приступать только того, как двигатель вышел на рабочий режим и проверены другие системы автомобиля, в т.ч. и работа главного топливного и ускорительного насоса.
  2. При выполнении настройки имеет смысл включить все электрооборудование фары и пр.

Следует отметить, что настройку карбюратора можно проводить, не демонтируя само устройство. Главное, надо снять воздушный фильтр, так как он ограничивает доступ к нему.

Настройка карбюратора ОКИ включает в себя следующие операции:

  • регулировка расхода топлива;
  • настройку оборотов холостого хода;
  • регулировка динамики движения.

Для выполнения этих операций на карбюраторе установлено несколько регулировочных устройств.

  1. Винт качества, поднимающий обороты двигателя в режиме холостого хода.
  2. Винт количества топлива, регулирующий обогащение смеси топлива и воздуха.
  3. Стопорные винты заслонки системы первой и переходной системы второй камеры.
  4. Фиксатор жиклера холостого хода, который отвечает за их постоянство.

Параметры дозирующих систем карбюратора

ПараметрыКамера
перваявторая
Диаметр диффузора, мм2025
Диаметр смесительной камеры, мм2836
Тарировка главного топливного жиклера9595(102,5)*
Тарировка главного воздушного жиклера17085
Тарировка топливного жиклера жиклера холостого хода и диаметр переходной системы второй камеры410,50
Диаметр воздушных жиклеров холостого хода и переходной системы второй камеры, мм1,50,7
Диаметр топливного жиклера эконостата, мм—0,95
Диаметр распылителей ускорительного насоса, мм0,400,35
Подача топлива ускорительным насосом, см3 за 10 ходов8,0+2,0
Пусковые зазоры заслонок, мм
воздушной
дроссельной
2,2+0,2
0,7-0,8

Назначение винта качества

При настойке приходится поворачивать винт качества из стороны в сторону, таким образом, происходит обогащение/обеднение подаваемого топлива.

Вообще, имеет смысл все винты до упора завернуть и затем, отворачивая их на 1/8 оборота выставлять необходимые значения.

После выполнения настройки карбюратора двигатель должен обеспечивать следующее количество оборотов в летнее время от 800 – 900 оборотов в минуту, а в зимнее 900 – 1000.

Вышеназванных операций достаточно для обеспечения нормальной работы карбюратора в автомобиле ОКА. После того как все эти операции выполнены, карбюратор необходимо поставить на штатное место. Следует отметить, что установка устройства на свое штатное место может быть сопряжено с определенными сложностями.

Установка карбюратора на оку

Кстати, для выполнения операций по монтажу/демонтажу карбюратора имеет смысл выполнять, имея в руках руководство по эксплуатации автомобиля ОКА и устройства карбюратора автомобиля.



Устройство, ремонт и регулировка карбюратора ОКА своими руками + видео

Засорившийся карбюратор автомобиля становится источником головной боли для любого автовладельца. Водитель автомобиля ОКА в этом смысле исключением не является. Если карбюратор вовремя не отремонтировать, о комфортной езде можно будет забыть. Можно ли отремонтировать это устройство своими силами? Разумеется.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Распространённые неисправности карбюратора и их причины

  • карбюратор «стреляет». Это — наиболее распространённая неисправность, связанная с карбюраторами машин ОКА. Обычно проблема возникает из-за некачественного бензина. Из-за него в карбюратор начинает поступать слишком бедная топливная смесь, после чего водитель слышит под капотом громкий хлопок, напоминающий пистолетный выстрел. Для устранения проблемы следует слить некачественное топливо, сменить бензоколонку и почистить карбюраторные жиклёры;
  • избыток бензина в карбюраторе. Если в устройство поступает слишком много бензина, то завести автомобиль очень трудно: двигатель запускается, но тут же глохнет. Для устранения этой проблемы необходимо точно отрегулировать карбюратор, а если проблема не ушла — установить новый комплект свечей зажигания;
  • нет бензина в карбюраторе. Если бензин не поступает в карбюратор, то автомобиль просто не заведётся. Обычно топливо перестаёт поступать из-за засора в одной из камер устройства или из-за плохой регулировки. Решение только одно: снять карбюратор, полностью его разобрать и промыть;
  • в карбюраторе образовался конденсат. Эта проблема встречается редко, но не упомянуть о ней нельзя. Чаще всего конденсат появляется в карбюраторе зимой, в сильные морозы. После этого машина очень плохо заводится. Если завести всё же удалось, надо как следует прогреть двигатель в течение 10–15 минут. Обычно этого бывает достаточно для полного устранения конденсата.

Демонтаж карбюратора автомобиля ОКА 11113

Прежде чем переходить к демонтажу карбюратора, следует определиться с необходимым инструментарием.

Инструменты и материалы

  • комплект рожковых ключей;
  • отвёртка плоская, средних размеров;
  • комплект накидных ключей.

Последовательность операций

  1. Открывается капот автомобиля, с аккумулятора снимается отрицательная клемма.
  2. Воздушная заслонка крепится к тяге с помощью болта на 12. Этот болт слегка ослабляется рожковым ключом.

    Болт воздушной заслонки карбюратора автомобиля ОКА ослабляется с помощью рожкового ключа

  3. Теперь необходимо ослабить болт, которым корпус привода воздушной заслонки прикручен к кронштейну. Это делается тем же рожковым ключом.

    Болт на кронштейне карбюратора автомобиля ОКА ослабляется рожковым ключом

  4. После этого болт на воздушной тяге выкручивается полностью. Тяга отсоединяется от заслонки.

    Тяга воздушной заслонки карбюратора автомобиля ОКА снимается вручную

  5. Плоской отвёрткой конец промежуточной тяги откручивается от рычага на дроссельной заслонке.

    Промежуточная тяга карбюратора автомобиля ОКА снимается с помощью плоской отвёртки

  6. Теперь с карбюраторного штуцера вручную снимается вентиляционный шланг.

    Вентиляционный шланг с карбюратора автомобиля ОКА снимается вручную

  7. С экономайзера принудительного холостого хода вручную снимаются все провода.

    Провода экономайзера холостого хода автомобиля ОКА отключаются вручную

  8. Со штуцера карбюратора вручную снимается шланг вакуумного регулирования.

    Вручную снимается шланг вакуумнго регулятора на карбюраторе автомобиля ОКА

  9. С помощью плоской отвёртки ослабляется хомут на главном топливном шланге карбюратора. Затем этот шланг снимается со штуцера вручную.

    Отвёрткой ослабляется хомут главного топливного шланга карбюратора на автомобиле ОКА

  10. Рожковым ключом на 10 отворачиваются 2 болта, удерживающие кронштейн с воздушным фильтром. Кронштейн извлекается.

    Кронштейн воздушного фильтра автомобиля ОКА снимается вручную

  11. Теперь карбюратор удерживается только на двух передних гайках. Они откручиваются рожковым ключом на 14.
  12. Карбюратор вручную снимается с крепёжных шпилек.

    После откручивания крепёжных гаек карбюратор с автомобиля ОКА снимается вручную

  13. Установка карбюратора производится в обратном порядке.

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

  • ветошь;
  • несколько зубочисток;
  • отрезок тонкой стальной проволоки длиной 30 см;
  • баллон со сжатым воздухом;
  • защитные резиновые перчатки и очки;
  • комплект рожковых ключей;
  • плоская отвёртка;
  • жидкость для чистки карбюратора.

Последовательность действий

  1. Снятый с автомобиля карбюратор полностью разбирается.

    Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА

  2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
  3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

    Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов

  4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
  5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Регулировка карбюратора автомобиля ОКА

  1. Рычаг воздушной заслонки до упора поворачивается против часовой стрелки и удерживается. В этом положении воздушная карбюраторная заслонка должна быть плотно закрыта.

    В крайнем нижнем положении рычага заслонка карбюратора автомобиля ОКА должна быть полностью закрыта

  2. Далее пусковой шток карбюратора, обозначенный на фото цифрой 2, нужно полностью утопить с помощью отвёртки 1. Воздушная заслонка при этом должна лишь слегка приоткрыться.

    Пусковой шток карбюратора на автомобиле ОКА утоплен плоской отвёрткой до упора

  3. Теперь с помощью щупа следует измерить зазор между краем заслонки и стенкой камеры. Этот зазор не должен превышать 2.2 мм.

    Зазор на воздушной заслонке карбюратора автомобиля ОКА измеряется щупом

  4. Если выяснилось, что зазор превышает 2.2 мм, тогда на пусковом устройстве ослабляется контргайка, удерживающая упорный винт. После этого сам винт необходимо поворачивать по часовой стрелке до тех пор, пока зазор заслонки не станет нужного размера. После этого контргайка вновь затягивается.

    Зазор воздушной заслонки на автомобиле ОКА регулируется вращением упорного винта

  5. Карбюратор переворачивается так, чтобы корпус дроссельных заслонок оказался наверху (при этом рычаг воздушной заслонки всё время удерживается в крайнем нижнем положении). После этого с помощью щупа измеряется зазор между краями дроссельных заслонок и стенками топливных камер. Он не должен превышать 0.8 мм.

    Зазор дроссельных залонок на карбюраторе автомобиля ОКА измеряется с помощью щупа

  6. Если дроссельный зазор больше 0.8 мм, то его необходимо уменьшить, повернув по часовой стрелке регулировочный винт, находящийся на рычаге дроссельной заслонки. Это делается с помощью рожкового ключа.

    Зазор на дроссельных заслонках карбюратора автомобиля ОКА регулируется вращением упорного винта

Регулировка зазоров карбюратора автомобиля ОКА — видео

Снять и отрегулировать карбюратор автомобиля ОКА — задача не из лёгких. Тем не менее, она вполне по силам даже начинающему автолюбителю. При условии, что он будет в точности следовать этой инструкции. Особое внимание следует уделить проверке карбюраторных зазоров. Если хотя бы один из них не будет выставлен правильно, новых проблем с карбюратором избежать не удастся.

  • Автор: ratico19
