Схема предохранителей опель астра h » Драйв

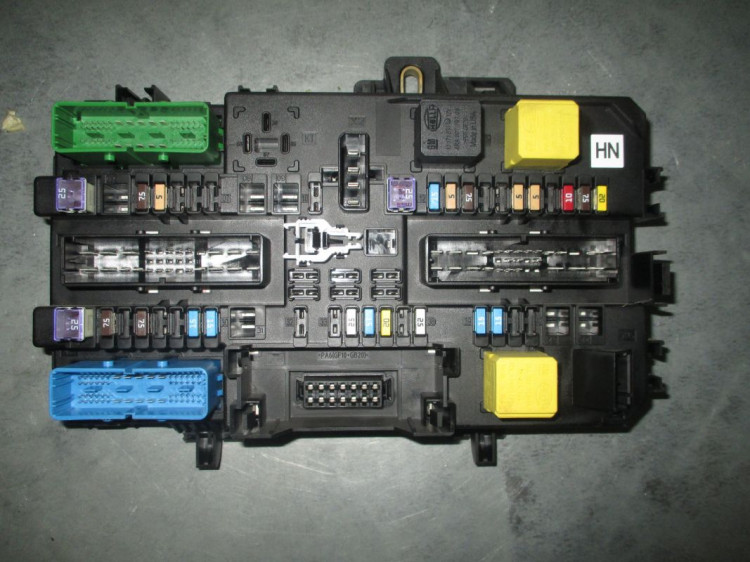

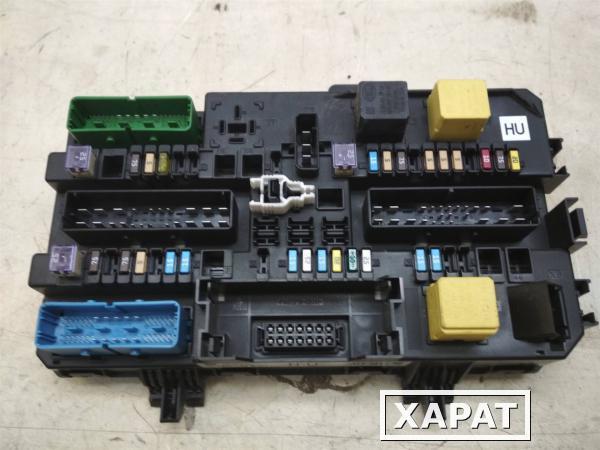

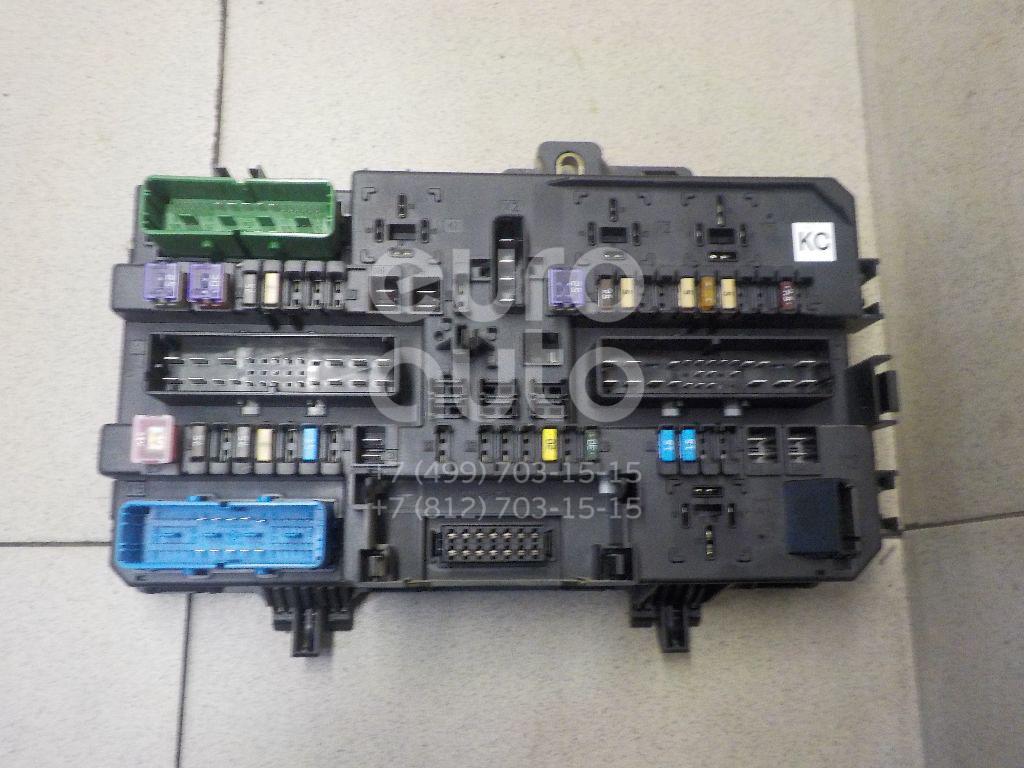

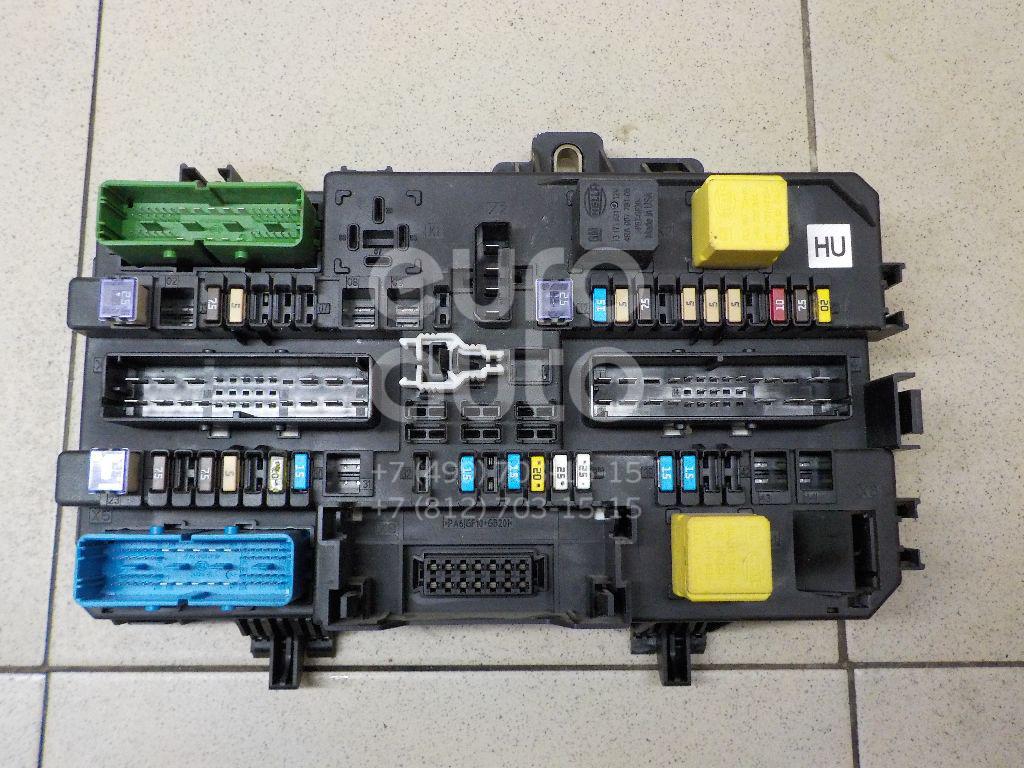

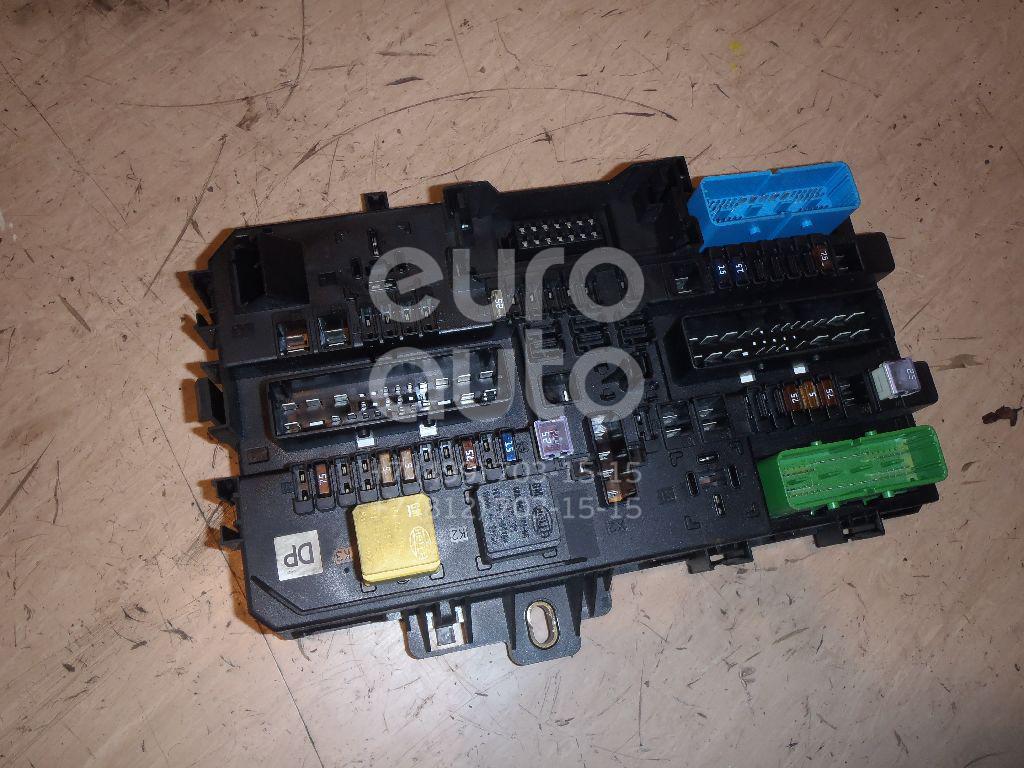

БАГАЖНЫЙ БЛОК

2 — не используется.
3 (7,5 А) — приборная панель. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.
4 (5 А) — система кондиционирования. Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера. При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C.

Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.
5 (7,5 А) — подушки безопасности.
6,7,8,9,10 — не используются.
11 (25 А) — обогрев заднего стекла. Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.
12 (15 А) — очиститель заднего стекла. Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.
13 (5 А) — система помощи при парковке.

14 (7,5 А) — система кондиционирования. См. пред. 4.
15 — не используется.
16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.
18 (5 А) — приборы и переключатели на панели. См. пред. 3.
19 — не используется.
20 (10 А) — управление амортизаторами (система CDC).
21 (7,5 А) — обогрев боковых зеракал. Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него. Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:
Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H

Реле в багажнике

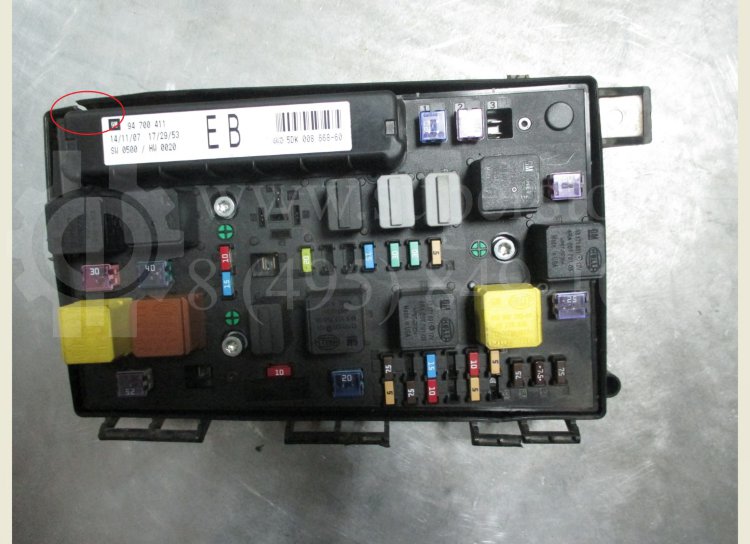

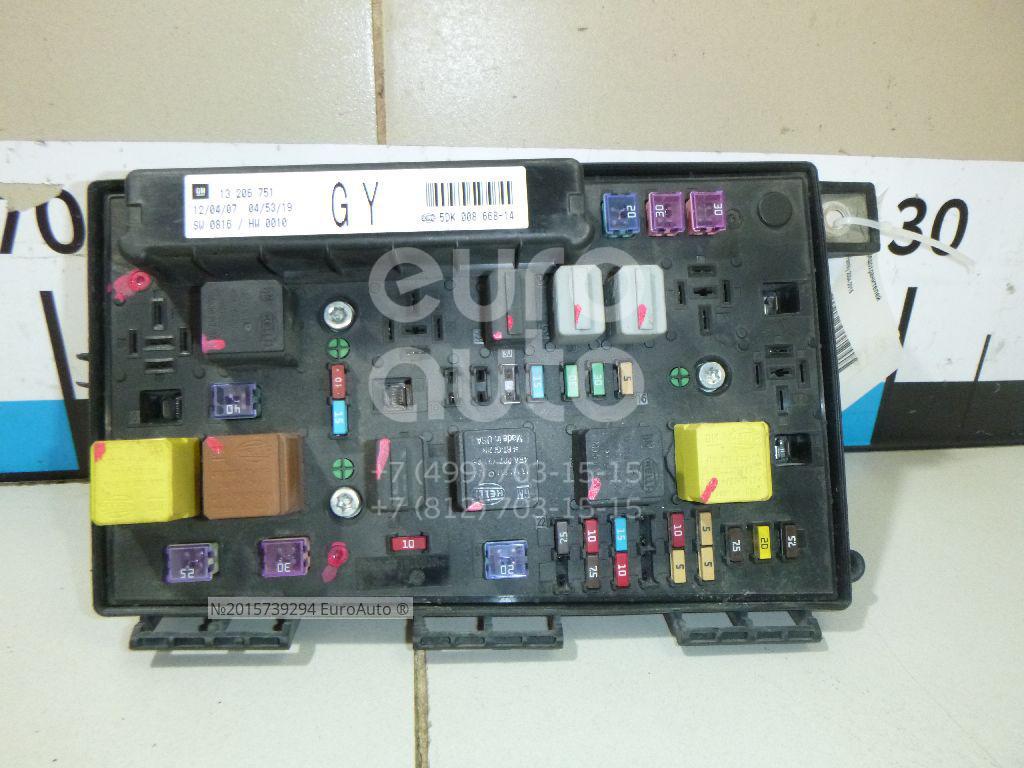

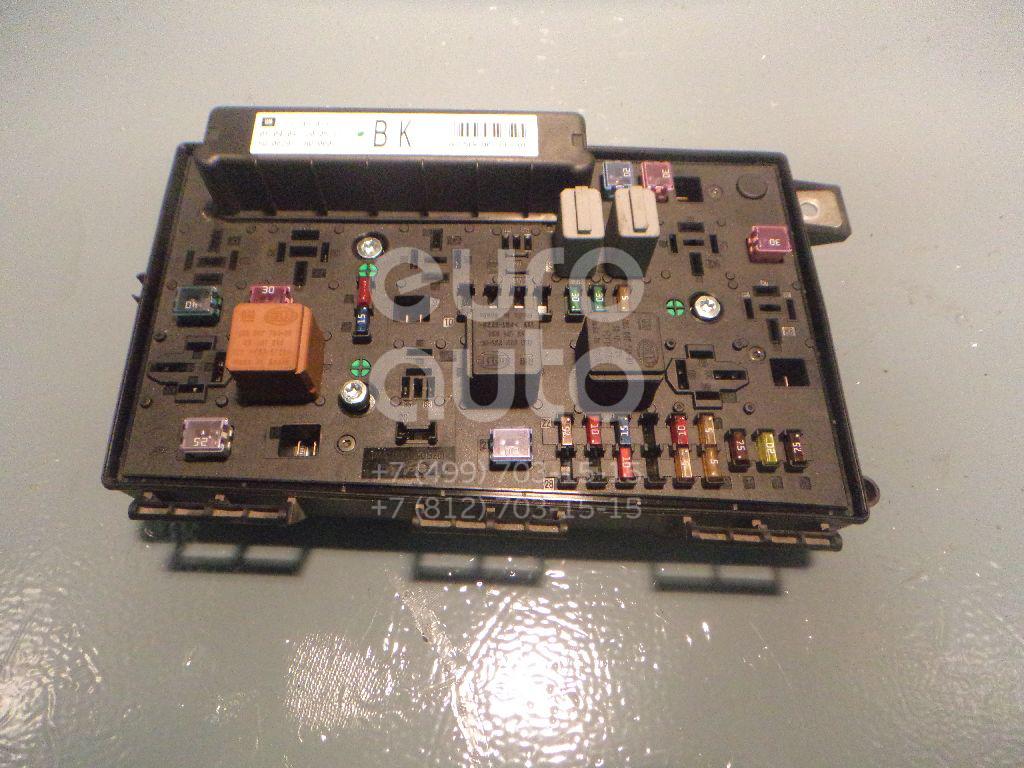

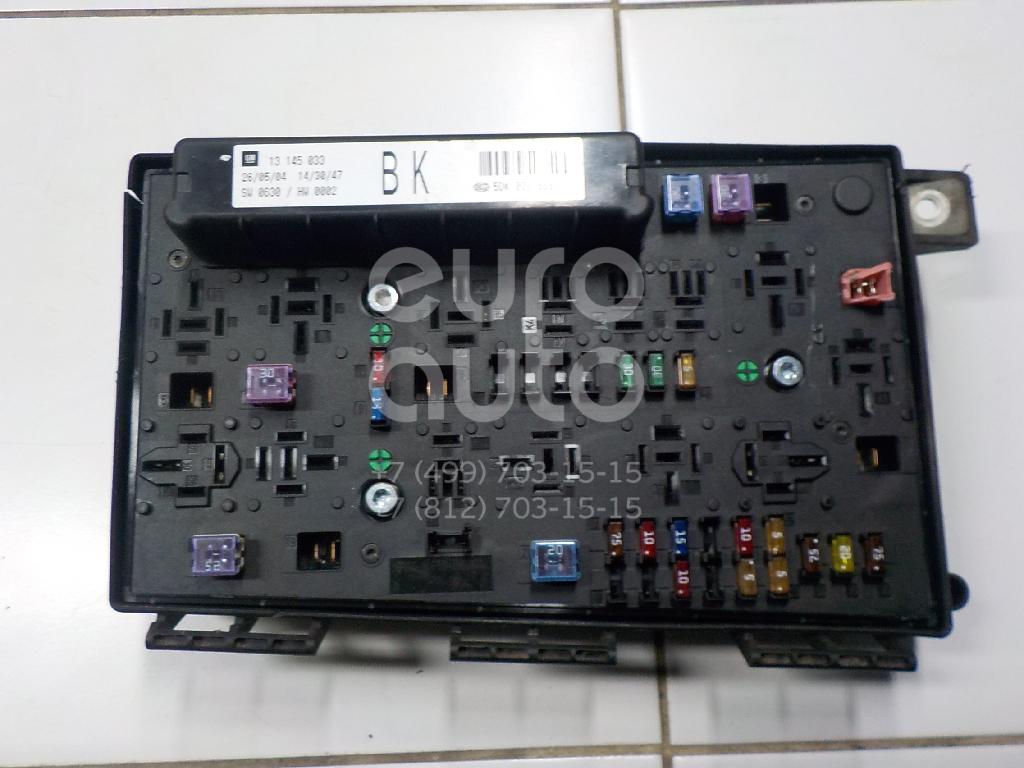

Предохранители в блоке под капотом

Реле в блоке под капотом

Силовые предохранители в моторном отсеке Opel Astra H

Цветовая идентификация предохранителей по номинальной силе тока
Цвет предохранителя / Сила тока
Фиолетовый ЗА
Бежевый 5А
Коричневый 7,5 А
Красный 10 А
Синий 15 А
Желтый 20 А
Прозрачный 25 А
Зеленый 30 А
Синий 20 А
Прозрачный 25 А
Розовый 30 А
Зеленый 40 А

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок
№ / Защищаемый контур / Номинальная сила тока
1 ABS 20 А

2 ABS 30 А
3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А
4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А
5 Вентилятор системы охлаждения 1» 30 А / 40 А
6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А
7 Омыватели стекол 10 А
8 Звуковой сигнал 15 А
9 Омыватели фар 25 А
10 — •
11
12 Циркуляционный насос 5 А
13 Противотуманные фары 15А
14 Очистители стекол 30 А
15 Очистители стекол 30 А
16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А
17 Подогрев топливного фильтра (дизельные модели) 25 А
18 Стартер 25 А
19 Электронное оборудование коробки передач 30 А
20 Кондиционер 10 А
21 Электронное оборудование двигателя 20А
22 Электронное оборудование двигателя 7,5 А
23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А
24 Топливный насос 15А
25 Электронное оборудование коробки передач 15А
26 Электронное оборудование двигателя 10 А
27 Усилитель рулевого управления 5А
28 Электронное оборудование коробки передач 5А
29 Электронное оборудование коробки передач 7,5 А
30 Электронное оборудование двигателя 10 А
31 Система адаптивного света фар (AFL).

регулирование угла наклона фар 10 А
32 Тормозная система, кондиционер 5А
33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А
34 Блок управления модуля рулевой колонки 7.5 А
3S Информационно-развлекательная система ’20 А
36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А

Размещение предохранителей в салонном монтажном блоке

№ / Защищаемый контур / Номинальная сила тока
1 Электропривод управления передними стеклоподъемниками 25 А
2 — —
3 Приборы 7,5 А

4 Обогрев/кондиционер/климат-контроль (HVAC) 5А
5 Подушка безопасности 7,5 А
6 — —
7 — —
8 — —
9 —
10 — —
11 Обогрев заднего стекла 25 А
12 Очиститель заднего стекла 15 А
13 Система помощи при парковке 5А
14 Обогрев/кондиционер 7,5
15 —
16 Система опознавания занятости сиденья/система Open&Start 5А
17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А
18 Приборы/переключатели 5А
19 — —
20 CDC 10 А
21 Обогрев наружных зеркал’» 7,5 А
22 Верхний люк 25 А
23 Электронное управление задними стеклоподъемниками 7,5 А
24 Диагностический разьем 7,5 А
25 —
26 Электропривод складывания эс_ркпл 7,5 А
27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А
28 —
29 Прикуриватель, передняя розетка 15А
30 Задняя розетка 10 А
31 .

32 Система Open&Start 25 А
33 .
34 Верхний люк 25 А
35 Розетка отбора мощности (задняя) 10 А
36 Тягово-сцепное устройство 20 А
37 Освещение салона 5А
38 Центральное запорное устройство, клемма 30 А
39 Обогрев левого сидения 15А
40 Приборы, переключатели 15А
41 — •
42 —
43 —
44 —

Подкапотный монтажный блок
№ / Рабочий контур / Обозначение реле
1 Вентилятор системы охлаждения К11 Х125
2 Вентилятор системы охлаждения К12 Х125
3 Насос омывателей фар К7 Х125
4 Противотуманные фары К16 Х125
5 Передние очистители (медленно/быстро) К5 Х125
6 Передние очистители (включение/выключение) К6_Х125
7 Вентиляция салона К15 Х125
8 Подогрев топливного фильтра (дизельные модели) К14_Х125
9 Стартер К1 Х125
10 Вентилятор системы охлаждения К13 Х125
11 Компрессор К/В К8 Х125
12 ЕСМ К2 Х125
13 Топливный насос К10 Х125

14 Клемма 15 КЗ Х125

Салонный монтажный блок
№ Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Опель.

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок
№ / Защищаемый контур / Номинальная сила тока
1 ABS 20 А
2 ABS 30 А

3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А
4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А
5 Вентилятор системы охлаждения 1» 30 А / 40 А
6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А
7 Омыватели стекол 10 А
8 Звуковой сигнал 15 А
9 Омыватели фар 25 А
10 — •
11
12 Циркуляционный насос 5 А
13 Противотуманные фары 15А
14 Очистители стекол 30 А
15 Очистители стекол 30 А
16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А
17 Подогрев топливного фильтра (дизельные модели) 25 А
18 Стартер 25 А
19 Электронное оборудование коробки передач 30 А
20 Кондиционер 10 А
21 Электронное оборудование двигателя 20А
22 Электронное оборудование двигателя 7,5 А
23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А
24 Топливный насос 15А
25 Электронное оборудование коробки передач 15А
26 Электронное оборудование двигателя 10 А

27 Усилитель рулевого управления 5А
28 Электронное оборудование коробки передач 5А
29 Электронное оборудование коробки передач 7,5 А
30 Электронное оборудование двигателя 10 А
31 Система адаптивного света фар (AFL).

Размещение предохранителей в салонном монтажном блоке

№ / Защищаемый контур / Номинальная сила тока
1 Электропривод управления передними стеклоподъемниками 25 А
2 — —
3 Приборы 7,5 А
4 Обогрев/кондиционер/климат-контроль (HVAC) 5А

5 Подушка безопасности 7,5 А
6 — —
7 — —
8 — —
9 —
10 — —
11 Обогрев заднего стекла 25 А
12 Очиститель заднего стекла 15 А
13 Система помощи при парковке 5А
14 Обогрев/кондиционер 7,5
15 —
16 Система опознавания занятости сиденья/система Open&Start 5А
17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А
18 Приборы/переключатели 5А
19 — —
20 CDC 10 А
21 Обогрев наружных зеркал’» 7,5 А
22 Верхний люк 25 А
23 Электронное управление задними стеклоподъемниками 7,5 А
24 Диагностический разьем 7,5 А
25 —
26 Электропривод складывания эс_ркпл 7,5 А
27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А
28 —
29 Прикуриватель, передняя розетка 15А
30 Задняя розетка 10 А
31 .

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.

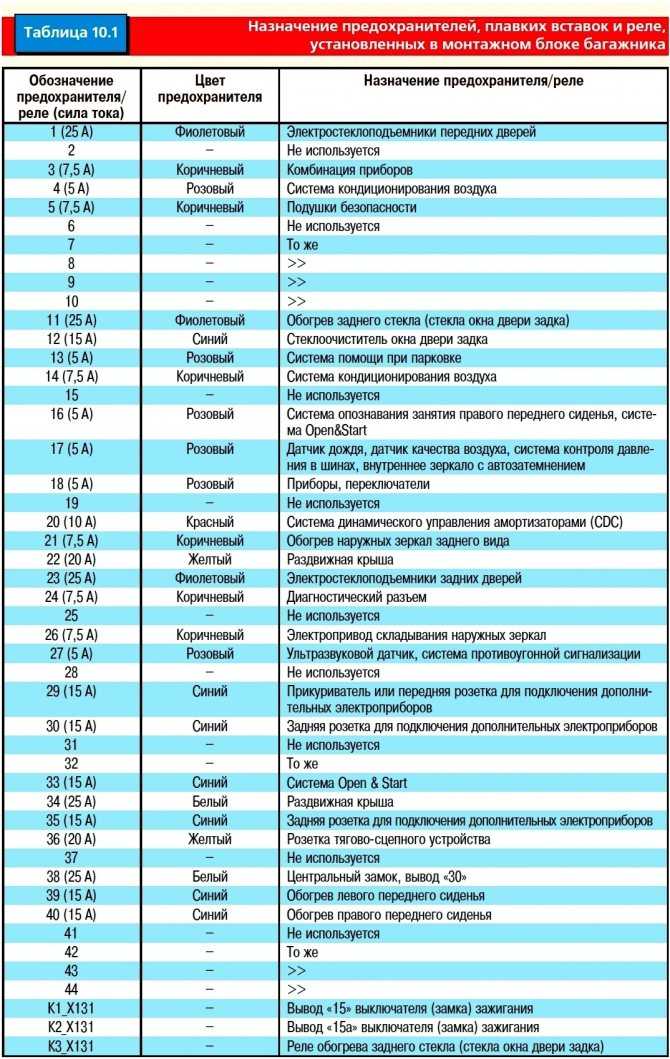

В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.

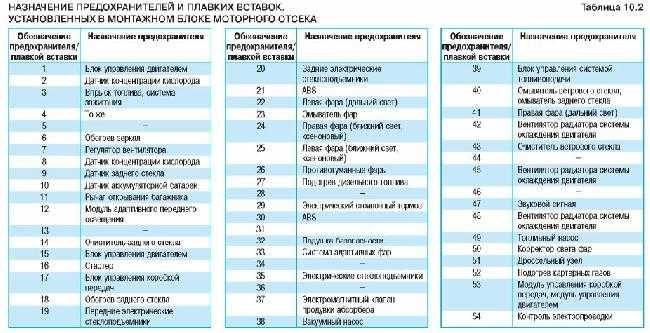

В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…

2…. и откиньте вниз крышку.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

4….и снимите его крышку.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8…. и извлеките его из контактного разъема.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

2…. и откиньте вниз крышку.

4….и снимите его крышку.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8…. и извлеките его из контактного разъема.

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали выбрать для замены и как замениить.

Зачем нужны предохранители Опель Астра H

Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке. Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.

Обязательно посмотрите:

В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.

Как получить доступ к предохранителям

Блок под капотом:

Вставляем плоскую отвертку в щель между крышкой и защелкой
Слегка отгибаем, и поднимаем крышку.
То же самое с другим замком.

В некоторых комплектациях Opel Astra блок разделен на две части. Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку.

У Opel Astra хэтчбэк и универсал блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации Opel Astra.

Как определить неисправность

Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:

деталь фиолетового цвета выдерживает 3А,
бежевого – 5А;
коричневого – 7.5А;
красного – 10А;
синего – 15А;
желтого – 20А;
прозрачного – 25А;
зеленого – 30А;
розового – 40А.

Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют неподходящую лампу.

Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.

Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.

Где расположены предохранители у Opel Astra H: коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке.

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

Отключить аккумуляторную батарею, желательно оба контакта с клеммами;
Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка;
Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу;
При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент. Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов.

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Большая часть цепей питания для электрооборудования в автомобиле Opel Astra закрыты плавкими предохранителями. В этой статье мы подробно опишем блок предохранителей Опель Астра Н (схема), его местонахождение, а также процесс замены элемента.

Что это такое и зачем нужны

Предохранитель – это устройство, производящее защиту потребителей электричества и электрических цепей от короткого замыкания и перегрузок системы. Он вмещает в себя изоляционный корпус, плавкие вставки, а также специальный вывод, который соединяет плавкие вставки и электрическую цепь. Дабы избежать перегрева, в некоторые детали также входит кварцевый песок.

Блок предохранителей нужен для того, чтобы при резком повышении уровня тока, защитить систему и предотвратить пожар. Происходит это за счёт того, что они сгорают первым. В основном, такой элемент является одноразовым.

Расположение и схема

Наиболее популярное месторасположение предохранителей – это салон или под капотом (они находятся возле омывателя). Для каждой машины своя схема расположения, в зависимости от местонахождения (вблизи прикуривателя или омывателя). Схема необходима для того, чтобы лучше понимать происходящие процессы, а также принцип работы. В некоторых видах авто (например, грузовиках) может быть более, чем один блок предохранителей, а даже 4 или 5. Также они могут быть разбросаны по автомобилю, но такое случается редко.

Блок предохранителей в моторном отсеке

В автомобиле Opel Astra блок не один, а два. Их месторасположение в моторном отсеке и салоне (недалеко от прикуривателя). Схема работающих процессов в Opel Astra и элементов, находящихся под защитой предохранителей, находится чуть ниже.

Процесс снятия и замены

Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?

Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.

Блок предохранителей в салоне

Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.

Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить. Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал.

Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.

Задний блок предохранителей

Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.

Видео «Замена предохранителя»

Мы предлагаем вашему вниманию видео, где показано как произвести самому замену предохранителя моторчика омывателя в машине Opel Astra.

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Предохранители Opel Astra H

Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку. В багажнике: У Opel Astra хэтчбэк и универсал блок находится слева в багажнике.

Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы. В седане аналогичная система, но размер крышки меньше. Размер блока зависит от комплектации Opel Astra.

Читайте также: Вам поможет компьютер: Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя — в этом случае просто необходимо повторить процедуру и установить новый элемент.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать — в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Подробнее по ссылке.

Абсолютно легально статья Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.

Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. В табл.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора… 4…. В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.

Предохранители и реле Opel Astra H

Опубликовано: 10.02.2022Рубрика: Авто ОпельАвтор: Андрей

Opel Astra H — третье поколение легкового автомобиля компакт-класса Opel Astra, выпускавшегося в 2004, 2005, 2006, 2007, 2008, 2009 годах с бензиновыми и дизельными двигателями. За это время машина прошла рестайлинг.

В нашей статье вы найдете расположение блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выберите предохранитель, отвечающий за прикуриватель. В завершение предлагаем скачать полное руководство по ремонту и обслуживанию Опель Астра Ясень.

Назначение элементов в блоках вашего Opel Astra H может отличаться от показанного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Содержание

Блок под капотом
Блок в багажном отделении
Вариант 1
Вариант 2
Руководство Opel Astra H

Блок под капотом

Он расположен с левой стороны моторного отсека, рядом со стойкой, и закрыт защитным кожухом.

Он состоит из двух секций (блок предохранителей и реле и блок предохранителей высокой мощности)

Фото — схема

Описание предохранителя

Fb1	Электрогидравлическая жесткая крыша 50A HT
Fb2	80А Дизель (регулятор опережения зажигания)
Fb3	80А ЭГУР
Fb4	30А Автономный отопитель IH 100А Дополнительный отопитель — электрический салона EH
Fb5	80A в REC/заднем блоке предохранителей
Fb6	80A в REC/заднем блоке предохранителей
F1	20А Антиблокировочная тормозная система (АБС)
F2	30А Антиблокировочная тормозная система (АБС)
F3	30А Система отопления, вентиляции, кондиционирования воздуха (ОВКВ)
F4	30A Система отопления, вентиляции и кондиционирования воздуха (HVAC)
F5	30/40A Охлаждающий вентилятор 1*
F6	30/40A Охлаждающий вентилятор 2*
F7	10А Стеклоомыватель 20А (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10А (без REC) Центральный замок ZV, омыватель перед, зад WA
F9	25A Омыватель фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7,5 А К диагностическому разъему DIAG
F11	Инструменты 7,5 А
F12	5A Циркуляционный насос 7,5A (без REC) Информационный дисплей ID, Dual Audio TWA, DAB Digital Broadcast, TCV Голосовое управление Телефон
F13	15A Противотуманные фары 5A Лампа внутреннего освещения IRL(K18_X125)
F14	30А Стеклоочиститель
F15	30А дворник двери
F16	5A Блок управления двигателем / система Open-Start / Stop (без REC) ABS-ESP, звуковой сигнал (K4_X125), кондиционер, полуавтоматический кондиционер, электронный климат-контроль, выключатель стоп-сигнала, гидравлическая жесткая крыша
F17	25A Обогрев топливного фильтра (дизельные модели)
F18	25А стартер
F19	Электроника коробки передач 30A
F20	10A Кондиционер/звуковой сигнал (K4_X125)
F21	Электроника двигателя 20А
F22	Электронный двигатель 7,5 А
F23	10A Адаптивная система фар (AFL), регулировка угла наклона фар
F24	15А топливный насос
F25	15A Трансмиссионная электроника
F26	10А Электроника двигателя
F27	5А Усилитель руля
F28	Электроника коробки передач 5А
F29	7,5 А Электроника коробки передач 7,5 А (с REC) Блок управления автоматической коробкой передач/Easytronic
Ф30	10А Электроника двигателя (катушки зажигания)
F31	10A Адаптивная система фар (AFL). Регулятор угла наклона фар 15А (без REC) Стеклоочиститель заднего стекла (К56)
F32	5A Контрольная лампа тормозной системы, кондиционер, датчик педали сцепления
F33	5A Адаптивная система фар (AFL) Регулировка угла наклона фар
F34	7.5A Блок управления модуля рулевой колонки
Ф35	Информационно-развлекательная система 20А
Ф36	7,5 A Мобильный телефон/Радио/Twin Audio/Многофункциональный дисплей 15 A (без REC) Прикуриватель

В одном варианте за работу прикуривателя отвечает предохранитель на 15А под номером 36. В остальных случаях см блок в багажнике.

Назначение реле

K1 (K11_X125) Вентилятор радиатора (FE5, FE6)
K2 (K12_X125) Вентилятор радиатора (FE5, FE6)
K3 (K7_X125) (с REC) Насос омывателя фар (FE9)
K3 (K17_X125) (без REC) Обогрев заднего стекла (FE9)
K4 (K16_X125) (с REC) Передние противотуманные фары (FE13)
K4 (K18_X125) (без REC) Запрет запуска (освещение салона и т д. ) (FE13)
K5 (K5_X125) Стеклоочиститель ветрового стекла, низкий/высокий уровень (FE14, FE15)
K6 (K6_X125) Стеклоочиститель, вкл./выкл. (FE14, FE15)
K7 (K15_X125) Вентилятор салона — кондиционер/обогрев (FE4)
K8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
K8 (K8_X125) (без REC) Компрессор кондиционера (FE17)
K9 (K1_X125) Стартер (FE18, K3_X125)
K10 (K13_X125) Вентилятор радиатора (FE5, FE6)
K11 (K8_X125) (с REC) Компрессор кондиционера (FE20, FE32)
K11 (K4_X125) (без REC) Рупор (FE20, FE16)
K12 (K2_X125) Контроллер управления двигателем (в FE21, FE26, FE32)
K13 (K10_X125) Топливный насос (FE24)
K14 (K3_X125) Контакт 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные релейные элементы могут располагаться вне основного блока, например:

K30A Реле вентилятора радиатора (FE5, FE6)
K30B Реле вентилятора радиатора (FE5, FE6)
K84LD/RD Реле — гидравлический блок (мягкий верх) (FB1)
K93 Реле разблокировки рычага переключения передач (AF17/4, AF22/4 АКПП)

Блок в багажном отделении

Он расположен за левой обивкой салона.

Вариант 1

Схема

Обозначение

а	25/30А Электропривод управления передними стеклоподъемниками
два	Не используется
3	7.5A Комбинация приборов
4	5A Отопление/кондиционирование воздуха/кондиционирование воздуха (HVAC)
5	Подушки безопасности 7,5А
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекло задней двери)
12	15А Задний стеклоочиститель
тринадцать	5А Помощь при парковке
14	7.5А система кондиционирования воздуха
пятнадцать	Не используется
шестнадцать	5A Система распознавания занятости сиденья / Open-Start
17	5A Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида
18	5A Инструменты/переключатели
ночь	Не используется
двадцать	Динамическое управление амортизаторами (CDC) 10A
двадцать один	7,5А наружные зеркала с подогревом
22	25А Верхний люк
23	25/30А Электростеклоподъемники задних дверей
24	Диагностический разъем 7,5 А
25	Не используется
26	Электрические складывающиеся наружные зеркала 7,5А
27	Ультразвуковой датчик 5А, противоугонная система
28	Не используется
29	15А прикуриватель, передний штекер
тридцать	Задняя розетка 10А для подключения дополнительных электроприборов
31	Не используется
32	Система Open&Start
33	Не используется
3. 4	25А Верхний люк
35	Задняя розетка 10А для подключения дополнительных электроприборов
36	Розетка на 20А
37	5А Внутреннее освещение
38	30А Центральный замок, клемма «30»
39	15А Обогрев переднего левого сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

K2 (K3_X131) Реле обогрева заднего стекла, зеркал (на FR11, FR21), (на FB5, FB6)
K3 (K1_X131) Реле — контакт 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4 (K2_X131) Реле — контакт 15а (на FR39, FR40)

Предохранитель № 29 на 15А отвечает за работу прикуривателя и 30 на 10А за дополнительные розетки.

Вариант 2

Схема

Расшифровка схемы

F50	Кондиционер 10А переменного тока (на реле К5)
F51	15А Противотуманные фары (передние) (на реле К39)
F52	15А Дополнительный разъем (задний прикуриватель) АСУ
F53	7. 5A Зеркала с подогревом
F54	30А FHF передние окна
F55	30A Задние окна FHR
F56	7,5А Задние фонари (на К71), Замок без ручки (на К24Д)
К5	Реле — компрессор кондиционера (FE33, F50)
К24Д	Реле блокировки (F56)
К39	Реле противотуманных фар, передние (F51)
К56	Реле — стеклоочиститель, заднее стекло (FE31, FE33)
К71	Реле — фонари заднего хода (F56, FE33)

Руководство Opel Astra H

Более подробную информацию по ремонту и обслуживанию Opel Astra N можно получить, изучив данное руководство: «скачать«.

На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.

Вот и все. И если у вас есть какие-либо вопросы, не стесняйтесь комментировать.

Предохранители Опель Астра Н, 2004

26.06.2013

Большинство цепей питания электрооборудования немецкого седана, хетчбэка и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.

Рассмотрены схемы Опель Астра Н 3-го поколения 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

В моторном отсеке

Монтажный блок отмечен на рисунке выше красной точкой.

Фото — пример.

Схема элементов в подкапотном блоке Астра

№	Описание предохранителя/реле	Ток, А
1	Антиблокировочная система тормозов (ABS)	20
2	Антиблокировочная система тормозов (ABS)	30
3	Электродвигатель вентилятора отопителя при системе климат-контроля	30
4	Вентилятор отопителя при системе кондиционирования*	30
5	Вентилятор радиатора системы охлаждения*	30/40
6	Электродвигатель вентилятора радиатора системы охлаждения	20/30/40
7	Омыватели стекол ветрового окна и окна двери задка	10
8	Звуковой сигнал	15
9	Омыватели стекол ветрового окна и окна двери задка	25
10	Нет
11
12
13	Противотуманные фары	15
14	Стеклоочиститель ветрового окна	30
15	Стеклоочиститель окна двери задка	30
16	Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала	5
17	Обогрев топливного фильтра	25
18	Стартер	25
19	Электронное оборудование коробки передач	30
20	Компрессор кондиционера	10
21	Электронное оборудование двигателя	20
22	Тоже	7,5
23	Электрокоррекгор света фар, система адаптированного света фар (AFL)	10
24	предохранитель бензонасоса астра н	15
25	Электронное оборудование коробки передач	15
26	Электронное оборудование двигателя	10
27	Электрогидроусилитель рулевого управления	5
28	Электронное оборудование коробки передач	5
29	Электронное оборудование коробки передач	7,5
30	Электронное оборудование двигателя	10
31	Электрокоррекгор света фар, система адаптированного света фар (AFL)	10
32	Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления	5
33	Электрокоррекгор света фар, система адаптированного света фар (AFL), блок управления наружным освещением	5
34	Блок управления модулем рулевой колонки	7,5
35	Информационно-развлекательная система	20
36	Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей	7,5
К1Х125	Реле стартера
К2Х125	Реле электронного блока управления двигателем
КЗХ125	Вывод «5»
К5Х125	Реле режимов стеклоочистителя ветрового окна
К6Х125	Реле включения стеклоочистителя ветрового окна
К7Х125	Реле насоса омывателя фар
К8Х125	Реле компрессора кондиционера
К10Х125	Реле топливного насоса
К11Х125	Реле электровентилятора системы охлаждения
К12Х125
К13Х125
К14Х125	Реле обогрева топливного фильтра (дизель)
К15_Х125	Реле электродвигателя вентилятора отопителя
К16Х125	Реле противотуманных фар

В багажнике

Монтажный блок размещен за обшивкой. Для доступа к нему необходимо отвернуть два фиксатора и снять ее.

Общий вид.

Схема предохранителей и реле в блоке багажника Opel Astra H

№	Описание	Ток, А
К1Х131	Вывод «15» выключателя (замка) зажигания
К2Х131	Вывод «15а» выключателя (замка) зажигания
КЗХ131	Реле обогрева заднего стекла (стекла окна двери задка)
1	Стеклоподъемники передних дверей	25
2	Нет	—
3	Комбинация приборов	7,5
4	Кондиционер	5
5	Подушки безопасности	7,5
6	Нет	—
7		—
8		—
9		—
10		—
11	Обогрев заднего стекла (стекла окна двери задка)	25
12	Стеклоочиститель окна двери задка	15
13	Парктроник	5
14	Кондиционер	7,5
15	Нет	—
16	Система опознавания занятия правого переднего сиденья, система Open&Start	5
17	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало с автозатемнением	5
18	Приборы, переключатели	5
19	Нет	—
20	Система динамического управления амортизаторами (CDC)	10
21	Обогрев наружных зеркал заднего вида	7,5
22	Раздвижная крыша	20
23	Электростеклоподъемники задних дверей	25
24	Диагностический разъем	7,5
25	Нет	—
26	Электропривод складывания наружных зеркал	7,5
27	Ультразвуковой датчик, система противоугонной сигнализации	5
28	Нет	—
29	Предохранитель прикуривателя опель астра и зафира или передняя розетка для подключения дополнительных приборов	15
30	Задняя розетка для подключения дополнительных электроприборов	15
31	Нет	—
32	Нет	—
33	Система Open & Start	15
34	Раздвижная крыша	25
35	Задняя розетка для подключения дополнительных аксессуаров	15
36	Розетка тягово-сцепного устройства	20
37	Нет	—
38	Центральный замок, вывод «30»	25
39	Обогрев левого переднего сиденья	15
40	Обогрев правого переднего сиденья	15
41	Нет	—
42		—
43		—
44		—

Материалы по теме

Схема блока предохранителей Opel/Vauxhall Astra H (2004-2009)

Объявление vertisements

В данной статье мы рассматриваем Opel Astra третьего поколения (Vauxhall Astra), выпускавшийся с 2004 по 2009 год. найдете схемы блока предохранителей Opel Astra H 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле .

См. другие Opel/Vauxhall Astra:

Предохранители прикуривателя (розетка) в Opel Astra — это предохранители № 29, № 30 и № 35 в блоке предохранителей в багажном отделении.

Содержание

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

С помощью плоской отвертки нажмите на два боковых замка и снимите крышку.

Схема блока предохранителей

Объявление vertisements

Назначение предохранителей в моторном отсеке

№	Ампер	Описание
1	20А	Антиблокировочная тормозная система (ABS)
2	30A	Антиблокировочная тормозная система (ABS)
3	30А	Вентилятор отопителя кондиционера
4	30А	Вентилятор отопителя кондиционера
5	30 А или 40 А	Вентилятор радиатора
6	20A или 30A или 40A	Вентилятор радиатора
7	10A	Стеклоомыватели (передние и задние)
8	15А	Звуковой сигнал
9	25A	Стеклоомыватели (передние и задние)
10	—	Не используется
11	—	Не используется
12	—	Не используется
13	15А	Противотуманная фара
14	30А	Стеклоочиститель (передний)
15	30А	Стеклоочиститель (задний)
16	5A	Электронные системы управления, Open&Start, ABS, люк в крыше, выключатель стоп-сигналов
17	25A	Подогрев топливного фильтра
18	25А	Стартер
19	30А	Трансмиссия
20	10А	Компрессор кондиционера
21	20A	Модуль управления двигателем (ECM)
22	7,5 А	Модуль управления двигателем (ECM)
23	10A	Регулировка угла наклона фар, адаптивное переднее освещение (AFL)
24	15А	Топливный насос
25	15A	Модуль управления коробкой передач (TCM)
26	10A	Модуль управления двигателем (ECM)
27	5А	Усилитель руля
28	5A	Модуль управления коробкой передач (TCM)
29	7,5 А	Модуль управления коробкой передач (TCM)
30	10A	Модуль управления двигателем (ECM)
31	10A	Корректор фар, адаптивное переднее освещение (AFL)
32	5A	Контрольная лампа неисправности тормозной системы, кондиционер, выключатель педали сцепления
33	5A	Корректор фар, адаптивное переднее освещение (AFL), блок управления наружным освещением
34	7. 5A	Блок управления модуля рулевой колонки
35	20A	Информационно-развлекательная система
36	7,5A	Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей
К1	—	Реле стартера
К2	—	Реле блока управления двигателем (ECM)
КЗ	—	Выход «5»
К5.	—	Реле режима стеклоочистителя
К6	—	Реле включения стеклоочистителей
К7	—	Реле насоса омывателя фар
К8	—	Реле компрессора кондиционера
К10	—	Реле топливного насоса
К11	—	Реле вентилятора радиатора
К12	—	Реле вентилятора радиатора
К13	—	Реле вентилятора радиатора
К14	—	Реле подогрева топливного фильтра (дизель)
К15	—	Реле вентилятора отопителя
К16	—	Реле противотуманных фар

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей находится с правой стороны багажника. Поверните два зажима на 90 градусов и откиньте крышку вниз.

Объявление vertisements

Схема блока предохранителей

Назначение предохранителей в багажнике

№	Ампер	Описание
1	25A	Передние электростеклоподъемники
2	—	Не используется
3	7,5 А	Приборная панель
4	5A	Система кондиционирования воздуха
5	7,5 А	Подушка безопасности
6	—	Не используется
7	—	Не используется
8	—	Не используется
9	—	Не используется
10	—	Не используется
11	25A	Обогрев заднего стекла
12	15А	Стеклоочиститель заднего стекла
13	5A	Помощь при парковке
14	7,5 А	Система кондиционирования воздуха
15	—	Не используется
16	5A	Датчик занятости правого переднего сиденья, система Open&Start
17	5A	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида с автоматическим затемнением
18	5А	Приборы, переключатели
19	—	Не используется
20	10A	Система динамического контроля демпфирования (CDC)
21	7. 5A	Обогрев наружных зеркал заднего вида
22	20А	Сдвижная крыша
23	25А	Задние электрические стеклоподъемники
24	7,5 А	Диагностический разъем
25	—	Не используется
26	7,5A	Складывающиеся наружные зеркала
27	5A	Ультразвуковой датчик, противоугонная система
28	—	Не используется
29	15A	Прикуриватель / передняя розетка
30	15А	Задняя розетка
31	—	Не используется
32	—	Не используется
33	15A	Система Open&Start
34	25А	Сдвижная крыша
35	15А	Задняя розетка
36	20А	Розетка фаркопа
37	—	Не используется
38	25А	Центральный замок, выход «30»
39	15А	Обогрев переднего левого сиденья
40	15А	Обогрев переднего правого сиденья
41	—	Не используется
42	—	Не используется
43	—	Не используется
44	—	Не используется
К1	—	Вывод «15» замка зажигания (замка)
К2	—	Выход «15а» замка зажигания (замка)
КЗ	—	Реле обогрева заднего стекла

Узнать больше:

Схема блока предохранителей реле Vauxhall (Opel) Astra H с назначением и расположением

Opel Astra H — третье поколение легкового автомобиля компакт-класса Opel Astra, выпуска 2004, 2005, 2006, 2007, 2008, 2009 гг. бензиновые и дизельные двигатели. Также известен как Опель Астра H . За это время машина прошла рестайлинг. В нашей статье вы найдете расположение блоков управления, подробное обозначение блоков предохранителей и реле Астра Н, их схемы и фото примеры исполнения. Выделим предохранитель, отвечающий за прикуриватель.

Назначение элементов в коробках вашей Astra H может отличаться от показанного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Содержание

1 ОБРАЗОВАНИЕ ДВИЖЕНИЯ
2 ОБРАЗОВАНИЕ
- 2,1 Тип 1
- 2,2 Тип 2

Engine Compart 9089 9089. и закрывается защитным кожухом.

Состоит из двух секций (блок предохранителей и реле и блок предохранителей высокой мощности)

Схема

Назначение

FB1

50A Electro Hydraulic Hard Top HT

FB2

80A Diesel (Glow time controller)

FB3

80A EGUR

FB4

30А Independent heater IH 100А Additional heater – электрический, салон EH

FB5

80 А на REC / задний блок предохранителей

FB6

80 A на REC / задний блок предохранителей

20A тормозная тормозная система (ABS)

30A Тормозная система против блокировки (ABS)

30A Система нагрева, внутренняя вентиляция, Climate Control (HVAC)

30A отопление, вентиляция и кондиционирование воздуха (HVAC)

30 / 40A охлаждающий вентилятор 1 *

30 /405.

0950 F7

10A Шаймы ветрового стекла 20A (без rec) Центральная блокировка ZV

15A Horn 10a (без Rec) Центральная блокировка ZV, шайба с передним ветровым скрином, задний WA

66669. 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A 25A

66666666666. (without REC) Heated rear window HFH (K17_X125)

F10

7.5A To the diagnostic connector DIAG

F11

7.5A Instruments

F12

5A Циркуляционный насос 7,5A (без REC) Инф. Дисплей ID, Audio Audio Audio TWA, DAB Digital Broadcasting, TCV Voice Control Phone

F13

15A FOG Lights 5a Interior Lamp IRL (K18_X125)

F14

30A

F14

30A

F14

30.

30A Дверца стеклоочистителя

F16

5A Модуль управления двигателем / Система Open-Start/Stop (без REC) ABS-ESP, Звуковой сигнал (K4_X125), Кондиционер, полуавтоматический кондиционер, электронный климат-контроль, Выключатель стоп-сигнала, эл. гидравлический жесткий верх

F17

25A отопление топливного фильтра (модели дизельного топлива)

F18

25A стартовый

F21

20A Электроника двигателя

F22

7,5A Электронное оборудование инженерного двигателя

F23

10A Адаптивный заголовок (AFL).0057

F24

15A Fuel pump

F25

15A Electronic gearbox equipment

F26

10A Engine electronics

F27

5A Power steering

F28

5A Electronic аппаратура трансмиссии

F29

5A Электронная аппаратура КПП 7.5A (с REC) Блок управления КПП Автомат/Easytronic

F30

10A Электроника двигателя (катушки зажигания)

F31

10A Система адаптивного освещения фар (AFL). Корректор фар 15А (без REC) Очиститель заднего стекла (K56)

F32

5A Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель педали сцепления

F33

5A Адаптивные фары (AFL). Регулировка положения фар

F34

7.5A Блок управления модуля рулевой колонки

F35

20A Информационная система

F36

7.5A Мобильный телефон / Радио / Twin Audio Display 15A (без Rec). , предохранитель №36 на 15А отвечает за работу прикуривателя. В противном случае см. блок в багажном отделении.
Реле
K1 (K11_X125) Вентилятор радиатора (FE5, FE6)
K2 (K12_X125) Вентилятор радиатора (FE5, FE6)
K3 (K7_X125) (с REC) Насос омывателя фар (FE9)
K3 (K17_X125) (без REC) Обогрев заднего стекла (FE9)
_X1 (K16 ) (с REC) Противотуманные фары, передние (FE13)
K4 (K18_X125) (без REC) Отключить загрузку (освещение салона и т.д.) (FE13)
K5 (K5_X125) Стеклоочиститель лобового стекла, низкий/высокий (FE14, FE15)
K6 (K6_X125) Стеклоочиститель ветрового стекла, ВКЛ/ВЫКЛ (FE14, FE15)
K7 (K15_X125) Вентилятор, салон – кондиционер/обогрев (FE4)
K8 (K14_X125) (с REC) Фильтр обогрева (Дизель) (FE17)
K8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
K9 (K1_X125) Стартер (FE18, K3_X125)
6 K 90 (K13_X125) Вентилятор радиатора (FE5, FE6)
K11 (K8_X125) (с REC) Компрессор кондиционера (FE20, FE32)
K11 (K4_X125) (без REC) Звуковой сигнал звукового сигнала (FE20, FE16)
K12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
K13 (K10_X125) Топливный насос (FE24)
K14 (K3_X125) Контакт 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные релейные элементы могут располагаться вне основного блока, например:
30A886 – вентилятор радиатора (FE5, FE6)
K30B Реле – вентилятор радиатора (FE5, FE6)
K84LD/RD Реле – гидроблок (складной верх) (FB1)
K93 Реле – разблокировки рычага переключения передач (АКПП AF17/ 4, AF22/4)
Багажный отсек
Расположен за левой боковой облицовкой.
Тип 1
Диаграмма
Обозначение
0 2095075777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777 7 7. 5A.0056 5A Ультразвуковой датчик, система против кравей 30970057
1 25 / 30A Электрический привод. Кластер
4 5A Отопление/кондиционирование/климат-контроль (HVAC)
5 7,5A Подушки безопасности
6 Not used
7 Not used
8 Not used
9 Not used
10 Not used
11 25А Обогрев заднего стекла (стекло заднего стекла)
12 15А Стеклоочиститель окна двери заднего
13 905 Парковочный ассистент0052
14 7. 5A Система кондиционирования воздуха
15 Не используется
16 5A SETED CONCIDE / SENTARIPAT / Система контроля давления в шинах / Внутреннее зеркало заднего вида
18 5A Приборы / переключатели
19 Не используется
10A Динамический ударный контроль амортизатора (CDC)
21 7.5A. Нагреваемая внешние зеркала задних видов
22 25A Луч.
24 7.5A Диагностический разъем
25 Не используется
26 7.5A Электрическая складная дверь Merrors
28 Не используется
29 15A закупоривал.
31 Не используется
32 Система Open & Start
33
25A Top hatch
35 10A Rear socket for connecting additional electrical appliances
36 20A Socket of the towing hitch
37 5A Interior lighting
38 30A Центральный замок, клемма «30»
39 15A Обогрев переднего левого сиденья
40 15A Обогрев переднего правого сиденья
41 Not used
42 Not used
43 Not used
44 Not used
K2 (K3_X131) Relay – heated rear window, зеркала (на FR11, FR21), (начиная с FB5, FB6)
K3 (K1_X131) Реле – контакт 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4 (K2_X131) Реле – контакт 15a (на FR39, FR40)
Предохранитель № 29на 15А отвечает за работу прикуривателя, и на 30 дополнительных розеток на 10А.
Type 2
Diagram
Assignment
F50 10A AC air conditioner (on relay K5)
F51 15A Fog lights (front) (on relay K39)
F52 15А Дополнительный разъем (задний прикуриватель) ACS
F53 7.5A зеркала с подогревом
F54 30A Передние окна FHF
F55 30A задних окон FHR
F56 40056.5.5.5.5.5.5.5.57.5.5.5.5.57.57.57.57.57.57.57.57.57.57.57.57.57.57.5.7.7.7.7.7.7.7.900.5.900.5.900.5.900.5.900.5.900.5. 70057 .
K5 Реле — компрессор, кондиционер (FE33, F50)
K24D Dead Block Relay (F56).0052
K56 Реле стеклоочистителя заднего стекла (FE31, FE33)
K71 Реле фонаря заднего хода (F56, FE33)
Все’s

А если у вас есть вопросы, задавайте их в комментариях.

Где находится блок предохранителей на опель астра, его снятие и замена. Описание блока предохранителей в Opel Astra H Реле вентилятора охлаждения Opel Astra h

141 ..

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Фары, моторы вентиляторов, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под боковой обшивкой с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В таблице 10.1 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по ходу движения, приведены на рис. 10.2.
В таблице 10.2 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для доступа к блоку предохранителей, расположенному в багажнике, поверните две защелки крышки люка в левой облицовке боковой панели на 90° …

2 …. и откиньте вниз покрытие.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отверните отверткой две защелки…

4…. и снимите его крышку.

Примечание.

Запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков закреплены в специальных пазах в корпусе монтажного блока, расположенного в багажнике.
5. Перед заменой перегоревшего предохранителя или плавкой вставки выясните причину перегорания и устраните ее. При поиске неисправности смотрите на указанные в табл. 10.1 и 10.2 цепи, защищенные данным предохранителем или предохранителем.

Предупреждение.
Не заменяйте предохранители предохранителями другой силы тока или самодельными перемычками, так как это может повредить электроприборы и даже вызвать пожар.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Возьмите пинцетом предохранитель …

8 …. и извлеките его из разъема.

Примечание.

Так выглядит перегоревший предохранитель (перегорела и разомкнулась перемычка, показанная стрелкой внутри держателя). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены снимите реле с монтажного блока, покачивая его из стороны в сторону…

11 …. и установить новое реле.

Чтобы получить доступ к расположенному в моторном отсеке, отожмите две защелки и снимите крышку. Для доступа к предохранителям и реле, расположенным в багажном отделении, поверните две защелки крышки на 90º и откиньте ее вниз.

Предохранители багажника

1 (25 А) — стеклоподъемники в передних дверях. Если вдруг перестал работать стеклоподъёмник одной из передних дверей, сначала проверьте этот предохранитель, затем проводку в месте открывания двери, между кузовом и дверью. Провод мог оборваться или контактный разъем мог окислиться. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). Сняв обшивку, также осмотрите механизм привода подъемника и проверьте его двигатель.

Если стеклоподъемники работают неправильно, их можно запрограммировать. Для этого отключите на некоторое время аккумуляторную батарею, снова подключите ее, включите зажигание, при закрытом окне нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

2 — не используется.
3 (7,5 А) — приборная панель. Если не работают приборы или подсветка панели, также проверьте предохранитель 18. Это может быть плата самой панели или разъем проводки на ее задней стороне.
4 (5 А) — система кондиционирования.

Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. В меню автомобиля могут быть установлены неверные настройки. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости залейте и проверьте систему на наличие утечек. Проверить работу сцепления и компрессора, исправность кнопки А/С. Точную причину установит диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7,5 А) — подушки безопасности.
6,7,8,9,10 — не используется.
11 (25 А) — обогрев заднего стекла.

Если заднее стекло перестало запотевать или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла. Если не работает задний дворник , проверьте дополнительно к этому пред. 15 в моторном отсеке. Распространенная проблема – попадание влаги в двигатель и механизмы заднего дворника.

Из-за образования ржавчины некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надевается. Если вал засорен, заржавел или не вращается, выбейте его, очистите и установите на место.

13 (5 А) — система помощи при парковке.
14 (7,5 А) — система кондиционирования. См. пред. 4.
15 — не используется.
16 (5 А) — система обнаружения пассажиров переднего сиденья, система Open&Start.
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением.
18 (5 А) — приборы и выключатели на панели. См. пред. 3.
19 — не используется.
20 (10 А) — управление амортизатором (система CDC).
21 (7,5 А) — обогрев боковых зеркал.

Обычно включается при нажатии кнопки обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него. Часто подгорают или окисляются нижние контакты. Если не работает обогрев зеркал в сочетании с обогревом заднего стекла, проверьте также предохранитель 11.

Проводка и разъемы внутри зеркала заднего вида в Opel Astra H

Расшифровка:

22 (20 А) — стеклянная сдвижная крыша (люк с электроприводом). См. также пред. 34.
23 (25 А) — стеклоподъемники задних дверей. Если одно из стекол в задних дверях перестало подниматься/опускаться, проверьте жгут проводов, который выходит из кузова и входит в дверь.

Обычно там обрывается коричневый провод, который идет на массу. Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обивку двери. Не помешает проверить предохранитель 1, отвечающий за работу передних электростеклоподъемников.

24 (7,5 А) — диагностический разъем. Разъем OBD2 расположен под ручником, спрятан за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.
25 — не используется.
26 (7,5 А) — электропривод складывания боковых зеркал.
27 (5 А) — сигнализация, ультразвуковой датчик.

В штатной сигнализации Opel Astra H для постановки на охрану нужно 2 раза нажать кнопку брелока, после чего автомобиль встанет на охрану с 15 секундной задержкой. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется.
29 (15 А) — прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в гнезде прикуривателя. Если будете вставлять в него нестандартные разъемы от приборов, следите, чтобы на них не было посторонних шайб, которые могут слететь и замкнуть контакты. Подключать устройства лучше к дополнительной розетке 12 В (при наличии) или к разветвителю.
30 (15 А) — розетка 12В задняя.
31, 32 — не используется.
33 (15 А) — Система «Открыть и запустить».
34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом). См. также пред. 22.
35 (15 А) — розетка 12В задняя.
36 (20 А) — розетка для подключения прицепа, тягово-сцепного устройства.
37 — не используется.
38 (25 А) — центральный замок, клемма «30».

Если центральный замок перестает закрывать двери, проверьте, горит ли внутреннее освещение. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это вызывает тревогу. При проблемах с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно. Для определения точной причины можно произвести диагностику способами, описанными в конце статьи, или в автосервисе при подключении прибора к диагностическому разъему.

39 (15 А) — подогрев водительского сиденья.
40 (15 А) — подогрев сиденья переднего пассажира.

Если сиденья перестают нагреваться при включении этой функции, проверьте разъемы и провода под ними.

41, 42, 43, 44 — не используется.

Расшифровка:

1 (20 А) — антиблокировочная система тормозов ABS.
2 (30 А) — антиблокировочная система тормозов ABS.

Если загорается лампа АБС на панели и эта система перестает работать,
проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы. Дело может быть и в блоке управления АБС. Более точную причину можно будет сказать по результату диагностики устройства. Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль).
4 (30 А) — вентилятор печки (кондиционер).

Если перестала работать печка, возможно, засорился сам вентилятор, сгорел его моторчик или термопредохранитель. Засор особенно вероятен, если печь давно (несколько лет) не обслуживалась.
Разберите печь, очистите все детали и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.
6 (20, 30 или 40 А) — электродвигатель вентилятора радиатора.

Если вентилятор охлаждения перестал включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумулятора. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки, или замените новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильная диагностика покажет точную причину.

7 (10 А) — омыватели передний и задний. Если омыватель перестал работать во время похолодания, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в патрубках и форсунках. При необходимости прогрейте и замените. Также проверьте исправность бензонасоса в баке, подав на него напряжение 12 В и проводку.
8 (15 А) — звуковой сигнал. Если сигнал перестал работать, скорее всего, дело в модуле CIM, подрулевом кабеле и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкости). Распространенная проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена на новый модуль.
9 (25 А) — омыватели передние и задние. См. выше ранее. 7.
10, 11, 12 — не используется.
13 (15 А) — противотуманные фары. Если не работает, проверьте лампы, разъемы и проводку.
14 (30 А) — стеклоочистители. Если не работают «дворники», скорее всего, засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разобрать и почистить. Также проверьте щетки двигателя.

Установка интервала работы очистителей в прерывистом режиме: нажать рычаг дворников вниз для их включения, выждать необходимое время и включить прерывистый режим их работы (переключить рычаг вверх). Очистители теперь будут запускаться с заданным интервалом. Допустимые значения: 2-15 секунд.

15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.
16 (5 А) — Система Open & Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.
17 (25 А) — подогрев топливного фильтра (только для дизелей).
18 (25 А) — стартер. Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, минусовой контакт на кузове автомобиля, исправность самого стартера, втягивающего реле и проводку/разъемы. При наличии АКПП проверьте ее селектор, исправность выключателя педали тормоза. Диагностика укажет точную причину.
19 (30 А) — электронные системы коробки передач.
20 (10 А) — компрессор кондиционера. См. пред. 4 в багажнике.
21 (20 А) — электронные системы двигателя.
22 (7,5 А) — электронные системы двигателя.
23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар необходимо повернуть колеса в обратную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, вынуть старую лампу, повернув ее против часовой стрелки и установите новую лампу, повернув ее для фиксации в разъеме по часовой стрелке.

Для включения режима фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть дверь водителя и поморгать дальним светом (короткое нажатие рычага на себя). После этого при закрытии двери водителя будет включаться ближний свет + лампа заднего хода, которая автоматически гаснет через 30 секунд.

24 (15 А) — топливный насос. Если насос не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Диагностика и чтение ошибок могут определить точную причину.
25 (15 А) — электронные системы коробки передач.
26 (10 А) — электронные системы двигателя.
27 (5 А) — электроусилитель руля.

Если руль начинает туго крутиться, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Резервуар находится под капотом со стороны пассажира, в нише возле лобового стекла.

Если руль туго крутится только в мороз, при прогреве работает нормально, скорее всего масло в ГУР замерзает, смените масло на более стойкое к температурам. В случае проблем с маслом рулевая рейка может выйти из строя или заклинить. Помпа тоже могла выйти из строя, в этом случае либо ремонт, либо замена на новую.

28 (5 А) — электронные системы трансмиссии.
29 (7,5 А) — электронные системы трансмиссии.
30 (10 А) — электронные системы двигателя.
31 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона. См. пред. 23.
32 (5 А) — кондиционер, выключатель педали сцепления, лампа неисправности тормозов.
33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.
34 (7,5 А) — модуль рулевого управления (блок управления).
35 (20 А) — информационно-развлекательная система.
36 (7.5) — Система Twin Audio, дисплей, радио, моб. телефон.

Реле в блоке под капотом

К1_Х125 — реле стартера.
К2_Х125 — реле электронного блока управления двигателем (ЭБУ).
К5_Х125 — реле режимов работы стеклоочистителя.
К6_Х125 — Реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
К7_Х125 — Реле омывателя фар (насос). Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзаний в патрубках и форсунках.
К8_Х125 — Реле компрессора кондиционера.
К10_Х125 — Реле топливного насоса. См. пред. 24 в блоке под капотом.
К11_Х125 — Реле вентилятора радиатора.
К12_Х125 — Реле вентилятора радиатора.
K1Z_X125 — Реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
К14_Х125 — реле подогрева топливного фильтра (только для дизелей).
К15_Х125 — Реле вентилятора печки. См. пред. 3 в блоке под капотом.
К16_Х125 — Реле противотуманных фар. См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

FB1 (50 А) — HT электрогидравлический жесткий верх.
FB2 (80 А) — регулятор времени накала (только для дизеля).
FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.
FB4 (30 А) — автономный отопитель IH.
FB4 (100 А) — дополнительный электроотопитель в кабине ЕН.
FB5 (80 А) — блок предохранителей и реле в багажнике.
FB6 (80 А) — блок предохранителей и реле в багажнике.

Посмотрите интересное видео на эту тему:

распечатайте эти две фотографии в c в et e на одном листе А4 с двух сторон>ламинат>забрать в бардачок>
Расположение и назначение предохранителей вариант 2
Полный размер: 2592x1944px, 771 Кб Полный размер: 2592x1944px, 869 Кб
Цена вопроса ~ 50 руб. (*скачать фото в полном размере 2592×1944 — фото отличного качества)
назначение предохранителей зависит от типа блока в багажном отделении :
Упрощенное оборудование (в основном дизельные Караваны ) — задний блок (без РЭК)
назначение предохранителей, опция 1 + Блок задний малый 1279×932 jpg
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — кондиционер — 30 А
5. Вентилятор радиатора* 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Центральный замок — 20 А
8. Стеклоомыватели — 10 А
9. Про обогрев заднего стекла и наружных зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Прибор с — 7,5 А
12. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А
13. В внутреннее освещение — 5 А
14. С каплеочистителем ветрового стекла- 30 A
15. С каплеочистителем ветрового стекла — 30 А
16. Звуковой сигнал, АБС, выключатель стоп-сигналов, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения (AFL), корректор фар по высоте — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Отопитель, кондиционер, датчик состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. Стеклоочиститель заднего стекла — 15 А
32. Выключатель стоп-сигналов — 5 А
33. Корректор фар, переключатель света, сцепление выключатель, приборы, модуль двери водителя — 5 А
34. Блок управления модуля рулевой колонки (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 А
36. Прикуриватель, передняя розетка — 15 А
Полная комплектация — задний модуль REC — схема предохранителей более сложная.
опция 2
2592x1944px, 771 Кб + тыл (РЕК) : 2592x1944px, 869 Кб
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — кондиционер — 30 А
5. Вентилятор радиатора * 30 A или 40 A
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. Стеклоомыватели — 10 A
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. С каплеочистителем ветрового стекла- 30 A
15. С каплеочистителем ветрового стекла- 30 А
16. Звуковой сигнал, АБС, в выключателе стоп-сигналов, кондиционер — 5 А
17. — * Обогрев сливного фильтра (дизельный двигатель) — 25А
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Компрессор кондиционера — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения (AFL), корректора угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное аппаратура двигателя — 10 А
27. Электрогидроусилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (AFL), регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — 5А
33. Система адаптивного освещения фар (AFL), корректор фар, переключатель света — 5 А
34. Блок управления, модуль рулевой колонки (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон/радио/система Twin Audio/многофункциональный дисплей — 7,5 А
ссылка:

В любом автомобиле блок предохранителей служит для защиты электроники и всех устройств, питаемых от него . Если в цепи произойдет короткое замыкание, то первый удар примет на себя предохранитель в БП (блок предохранителей). Сегодня вы узнаете, как выглядит схема G, где находятся блоки в этой модели автомобиля и как заменить перегоревшие предохранители.

[Скрыть]

Расположение предохранителей

Прежде чем узнать, где находятся БП в Opel Astra G, необходимо помнить, что в автомобиле всегда должен быть дополнительный комплект предохранителей. При выходе из строя одного элемента его желательно сразу заменить, но ни в коем случае нельзя использовать проволоку.

Некоторые автовладельцы берут обычную проволоку или канцелярскую скрепку и вставляют ее обоими концами на место перегоревшего предохранителя. Мотивируют это тем, что «ничего страшного в этом нет, если перед заменой предохранителя покататься так недолго». Но делать это категорически запрещено, иначе может потребоваться замена блока питания.

Цепь питания

На моделях Opel Astra G большая часть предохранителей находится в блоке, который находится под приборной панелью автомобиля. В частности, он установлен под торпедой с левой стороны напротив места водителя за бардачком. Чтобы добраться до блока питания, необходимо демонтировать лицевую часть ящика для мелочей, затем потянуть за нижнюю часть блока и привести его в рабочее положение. Внешний вид устройства показан ниже.

Кроме того, в этих моделях автомобилей также имеется дополнительный блок, отвечающий за защиту электрооборудования и других устройств. Эта защита не является обязательной для автомобиля, и этот блок питания содержит восемь основных предохранителей. Блок питания расположен в моторном отсеке со стороны водителя. Ниже представлены схемы обоих блоков.

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих блоков питания.

Обозначение компонентов блока питания, расположенного в салоне автомобиля. Некоторые из этих элементов зарезервированы, в таблице мы их пропустим.

Номер	Назначение
1, 48, 49	Этот компонент отвечает за работоспособность складной крыши (для моделей с откидным верхом).
2	Отвечает за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают функциональность, а также устройства корректора фар.
7, 25	Обеспечивает работу стоп-сигналов, а также фонарей заднего хода.
8,26	При выходе из строя этого предохранителя работа ламп будет невозможна.
9	Омыватель фар.
10	Рулевой звуковой сигнал.
11	Обеспечивает сигнализацию или центральный замок.
12	Отвечает за работоспособность противотуманных фар.
13	Система связи.
14, 30	Стеклоочистители, люк.
15, 28	Отвечает за работу лампочки в салоне, а также за прибор заднего вида.
16	Функционирование задних противотуманных фонарей.
17, 20	Электростеклоподъемники.
18	Устройство для коррекции уровня света фар, а также фонаря номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, магнитолы.
22	Обеспечивает работу ламп освещения, а также бортового компьютера автомобиля.
23	Функционирование системы ABS, а также гидроусилителя руля.
29	фары.
35, 40	Обеспечивает работу системы охлаждения двигателя, а также кондиционера.
36	Если этот элемент сгорит, прикуриватель работать не будет.
37, 45	Ответственный за.
38	Климат-контроль, устройство контроля скорости.
41	Обеспечивает вид сзади.
42	Отвечает за работоспособность датчика присутствия пассажира, а также лампы освещения салона автомобиля.
43, 44	Левая и правая ксеноновые фары.
46	Отвечает за работоспособность системы зажигания.
47	Дополнительный обогреватель.

Обозначение элементов, расположенных в основном креплении БП, устанавливаемого в моторном отсеке.

Номер	Назначение
K2	Отвечает за работоспособность ламп дальнего света.
K3	Обеспечивает работу обогревателя заднего стекла.
K4	Обеспечивает работу противотуманных фар.
K5	В случае выхода из строя этого компонента работа задних противотуманных фар будет невозможна.
К6	При выходе из строя этого реле в автомобиле не будет работать очиститель заднего стекла.
К7	Обеспечивает работоспособность устройства обогрева наружных зеркал заднего вида.
К8, К9	Отвечает за функционирование ламп указателей поворота.
K10	Функционирование стеклоочистителей.
K12	Рулевой звуковой сигнал.

Как демонтировать и заменить предохранители?

Замена элементов в блоке питания, расположенном в салоне автомобиля.

Открутив бардачок, вы увидите свой БП. Потяните нижнюю часть на себя, чтобы заставить ее работать.

Для начала найдите ящик для мелочей, расположенный сбоку от сиденья водителя. Опорожните перчаточный ящик.
С помощью гаечного ключа ослабьте винты крепления облицовки бардачка.
Для приведения блока питания в рабочее состояние его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете заменить предохранители. Для демонтажа сгоревшего элемента можно использовать специальный пинцет, предназначенный специально для удаления компонентов. Они расположены с правой стороны блока питания. Обратите внимание: перед извлечением предохранителя необходимо выключить устройство, за которое отвечает элемент. Для этого выключите зажигание в машине или отсоедините аккумулятор. Чтобы определить, работает ли компонент, просто посмотрите на него. Металлическая нить в нем будет перегорать.
После демонтажа старого компонента блока питания замените его новым. При этом не забывайте, что номинал комплектующих, то есть цифры, должны совпадать друг с другом. Они тоже будут одного цвета.
После замены компонента соберите все в обратном порядке.

Приступим к замене реле, расположенных в блоке питания в подкапотном пространстве. Перед началом процесса необходимо выключить зажигание и заглушить двигатель.

Откройте капот и с правой стороны возле сиденья водителя найдите крышку блока питания. Вам понадобится отвертка, чтобы удалить его. С левой стороны блока питания мы видим два зажима.
Вставьте отвертку в щель между крышкой блока питания и зажимом.
Зажим должен быть слегка согнут, а крышка блока питания должна быть поднята, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
После этого крышку можно снять.
Сделав это, вы увидите блок питания с предохранителями и реле. Удалите сгоревший элемент и замените его новым. Сборку блока питания необходимо производить в обратной последовательности.

Видео от Алексея Бо «Замена предохранителя в Opel Astra N»

В этом видео показан процесс замены элемента питания, расположенного в моторном отсеке автомобиля Opel Astra N. Для Opel Astra G процесс замены аналогичен .

Перегорание предохранителя прикуривателя на Opel Astra H почему-то частое явление. Мы подготовили пошаговую инструкцию по его замене.

Шаг 1. Ищем люк в багажнике

Сначала нужно найти лючок блока предохранителей в багажнике. Обычно это выглядит так:

Блок предохранителей в седане Opel Astra H обычно выглядит так:

Если ваш хэтч внешне отличается от представленного на картинке, то у вас редкая комплектация, такое бывает, все в порядке, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким блоком предохранителей оснащена ваша Астра. Дело в том, что большинство автомобилей этой марки комплектовались «комплектным монтажным блоком», но некоторые автомобили, особенно базовой комплектации, комплектовались «простым монтажным блоком». Простой монтажный блок намного меньше и встречается очень редко. Но все может случиться.

Так выглядит «комплектный блок предохранителей»:

Так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у вас простой монтажный блок (такое бывает ОЧЕНЬ РЕДКО), то можете смело закрывать багажник, в нем нет нужного вам предохранителя. Открываем капот и меняем предохранитель ФЕ36, 7,5А (если накрылась подсветка прикуривателя, то можно и его поменять — ФЕ33, 5А). Но, как мы писали выше, это бывает очень редко.

Если у вас в багажнике стоит традиционный полный монтажный блок, то вам необходимо поменять предохранитель FR29, номинал 15А (FR18, 5А — подсветка):

Что делать, если заклинил прикуриватель?

Чаще всего это происходит из-за перегоревшего предохранителя. Просто замените его, и предохранитель сработает.

Что делать, если штекер зарядного устройства не подходит к прикуривателю и выпадает?

Вместо того, чтобы менять весь прикуриватель, купите двухсторонний разветвитель и подключите его к прикуривателю.

Что за поломка, если предохранитель перегорает сразу после включения устройства (например, навигатора) в прикуриватель?

Попробуйте воткнуть прикуриватель в гнездо прикуривателя и посмотрите, что произойдет. Если предохранитель снова перегорает, то проблема в электроцепи автомобиля, если предохранитель не перегорает, то проблема в подключенном устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже писали в отдельной с подробным мануалом, что делать в этом случае.

Что делать, если колесный насос слишком мощный и перегорает предохранитель?

Вместо того, чтобы покупать новую помпу, лучше отрезать штекер от прикуривателя и припаять пару крокодилов для аккумуляторной батареи.
