зачем он нужен, преимущества и недостатки

В процессе использования любого авто, вне зависимости от модели, все преимущества ходовой части со временем теряются и угасают. Причина не только во времени, но и в неверно выполненном непрофессиональном ремонте ходовой части. Если в процессе ремонта вносились изменения в подвеску, задевались резьбовые соединения, то это приводит к нарушению углов установки колес. Ощутит эти даже незначительные изменения водитель автомобиля сразу же. Машину будет тянуть влево или вправо, входить в поворот станет труднее, ухудшится сцепление с дорогой и общая управляемость. Сейчас многие делают отрицательный развал колес. Давайте посмотрим, как это может влиять на качество вождения.

Общая информация

Прежде чем перейти непосредственно к преимуществам и недостаткам, необходимо вначале разобраться, что же это за углы и какими они могут быть.

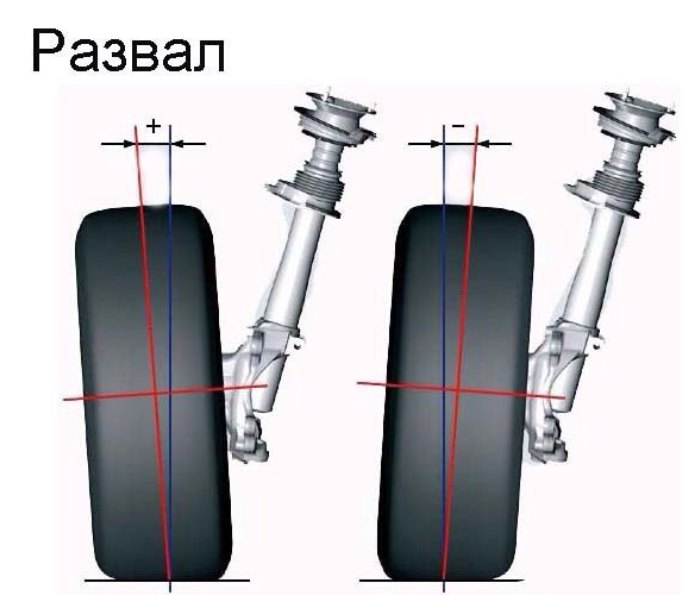

Итак, развал – это расположение колес автомобиля под углом к дороге. Развал-схождение влияет на уровень управляемости, на безопасность и на то, как быстро резина придет в негодность. Сейчас существует масса моделей авто, и для каждой имеется свой оптимальный угол схождения и развала. Существует три вида. Это нулевой угол, положительный и отрицательный развал.

Колесо автомобиля будет в нулевом развале, если оно находится перпендикулярно к дорожному полотну. Если верхняя часть колеса направлена внутрь кузова, тогда развал считается отрицательным. Если верхняя часть колеса смотрит от кузова, тогда это положительный развал.

В процессе движения на автомобиле углы установки колес находятся под постоянным напряжением. Со временем даже правильно и профессионально выставленные параметры могут меняться в одну или другую сторону.

Если углы оптимальные, то автомобиль будет более маневренным и устойчивым. Нужно внимательно следить за этим. Даже если развал будет меньше или больше на два градуса от оптимального, это может серьезно повлиять на управляемость, устойчивость и длительность срока эксплуатации резины.

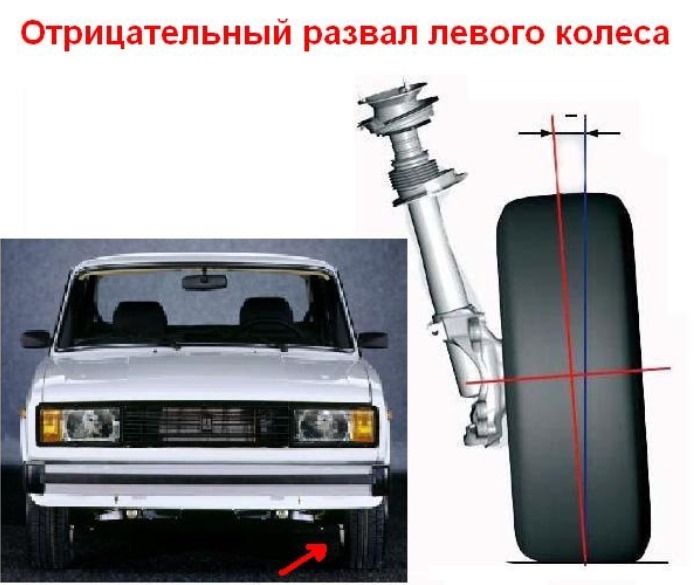

Развал в минус

Казалось бы, зачем уходить от рекомендаций производителя и устанавливать отрицательный развал, если управляемость будет меняться, и не факт, что в лучшую сторону? На самом деле управляемость немного улучшается – появляется возможность с легкостью входить в поворот даже на высокой скорости. Кроме того, можно избежать заноса и опрокидывания. Чаще всего к такой модификации прибегают водители спортивных автомобилей. Для гражданской езды такой тюнинг бесполезен – в городе другие скорости.

Дрифт

Особенно актуален такой угол установки колес для дрифта. Машина лучше цепляется за дорогу. Для любителей дрифта развал должен составлять от -0,5 до -5,5 градусов.

Также оптимальным можно считать развал в минусе для участников кольцевых гонок. При этом отрицательное значение угла развала передней оси должно быть больше, чем задней. Так обеспечивается лучшее сцепление с дорогой, более резкое и чуткое управление.

Почему это важно?

Когда автомобиль входит в поворот на высокой скорости, кузов кренится. Именно в данный момент на колесо оказывается большая нагрузка, и оно может легко уйти уже в положительный развал. Вместе с этим есть риск, что колесо потеряет сцепление с дорогой. Если развал в минусе, к примеру, в -2,0 или немного выше, то крены уже не так сильно влияют. Машина уверенней войдет даже в крутой поворот.

Модные тенденции

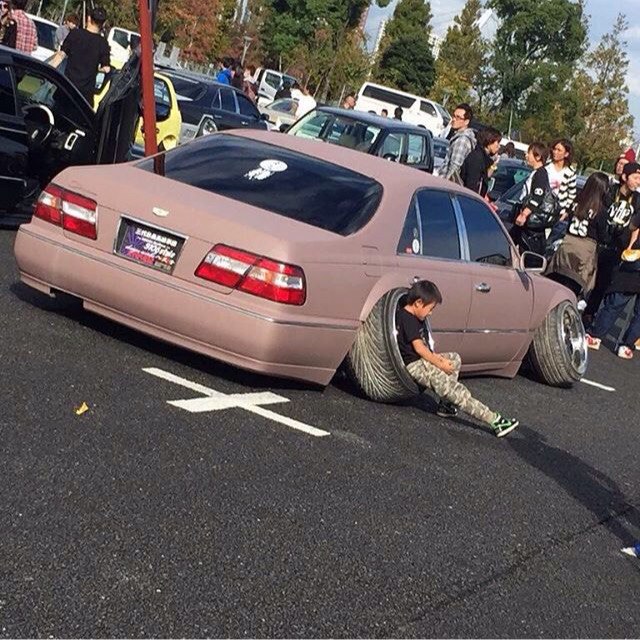

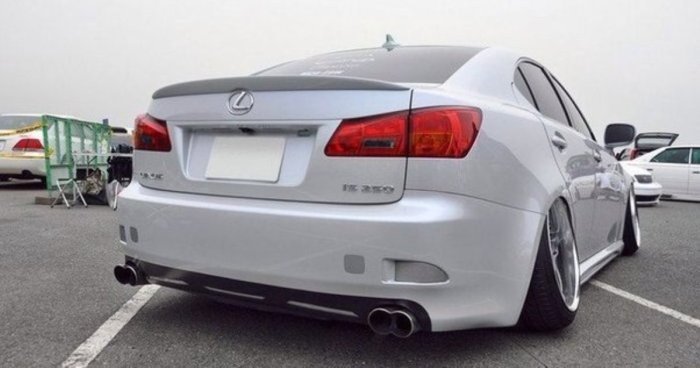

Разваливают колеса в минус не только для спорта. В городах можно видеть заниженные авто с очень сильно заваленными колесами. Этот стиль называют Stance. Он подразумевает широкие диски и очень низкую посадку.

Диски могут даже не помещаться в колесной арке. Поэтому и нужен такой развал. Нужно сказать, что, в отличие от спорта, здесь такой подход никакой практической ценности не несет. Это просто дань моде.

Недостатки

Мы рассмотрели, что дает отрицательный развал. А теперь нужно поговорить о недостатках. Если нет спортивных амбиций, тогда лучше отказаться от такого тюнинга.

Один из серьезных минусов – это повышенный износ внутренней части покрышки. Если нужно быстро разогнаться или затормозить, то эффективность и разгона, и торможения будет снижена – площадь контакт колеса с дорогой уменьшилась. И, наконец, при движении по плохим дорогам машина может уйти в сторону.

Самое неприятное – это износ шин. Это случится, если отрицательный развал более 1 градуса. Чем выше будет этот угол, тем быстрее износится резина. Гонщики могут позволить себе менять резину даже после нескольких кругов. Обычному водителю это часто не по карману.

Как сделать развал в минус?

Прежде чем начать регулировки, следует знать, подойдет ли такой развал для автомобиля и будет ли в допуске поперечная, а также вертикальная устойчивость автомобиля. Конечно, при необходимости эти показатели можно увеличить.

Чтобы повысить уровень устойчивости, в переднюю подвеску устанавливают стабилизатор. Для повышения вертикальной устойчивости меняют пружины на более жесткие. Чтобы снизить риск заноса при скоростном повороте, заднюю подвеску занижают. Тогда машина будет прижиматься к внешней стороне колеса, и ее не занесет.

Для регулировки отрицательного развала передних колес необходимо приобрести специальные регулировочные развальные пластины. Покупая пластину, следует отталкиваться от необходимого угла. Пластины бывают разные.

Алгоритм регулировки

Машину ставят на ровную и твердую поверхность. Затем кузов поднимают домкратом и демонтируют колесо. Далее снимают тормозной барабан, колодки, ступицу. Теперь можно закрепить развальную пластинку и установить все элементы обратно. Затем то же самое проделывают и с другим колесом.

На самом деле процесс несложный, и нет нужды посещать стенд развал-схождения – это будет пустой тратой. Если подобрать пластины правильно, то улучшения будут видны сразу же.

Задние колеса

Если разваливать и задние колеса, то можно добиться еще более лучшей управляемости. Но стоить это будет достаточно дорого – придется чаще менять все четыре колеса. На некоторых моделях авто производители сами рекомендуют делать отрицательный развал задних колес. Особенно это актуально, если машина заднеприводная.

Где делать этот тюнинг?

Лучше и проще всего посетить стенд развал-схождения. Это программно-аппаратный комплекс, который уже знает все необходимые углы для большинства автомобилей. С помощью датчиков, что будут устанавливаться на колеса, система определит текущие углы, а на базе этой информации можно будет уже выставлять нужные отрицательные углы. В большинстве сервисов специалисты готовы сделать развал любого типа.

Отрицательный параметр – это не всегда интенсивный износ покрышек. Например, инженеры «АвтоВАЗа» и вовсе рекомендуют для «Лады Гранты» делать сзади развал в -2 градуса. Инженеры утверждают, что износ покрышек будет в норме. При этом это даст хороший эффект в плане управляемости. Для гражданских авто развал до -2,5 градусов будет только преимуществом – водитель не разорится на покрышках.

Заключение

Итак, мы выяснили, что собой представляет отрицательный развал колес автомобиля. Для чего это нужно? Это тюнинг для спорта, а также для красоты. Для гражданской езды по обычным дорогам такой развал в большинстве случаев не нужен — машина будет хорошо ездить и с заводскими параметрами. Но если очень хочется, то особого вреда не будет, а изменения будут заметны практически сразу (пускай и небольшие).

www.nastroy.net

зачем он нужен, преимущества и недостатки :: SYL.ru

В процессе использования любого авто, вне зависимости от модели, все преимущества ходовой части со временем теряются и угасают. Причина не только во времени, но и в неверно выполненном непрофессиональном ремонте ходовой части. Если в процессе ремонта вносились изменения в подвеску, задевались резьбовые соединения, то это приводит к нарушению углов установки колес. Ощутит эти даже незначительные изменения водитель автомобиля сразу же. Машину будет тянуть влево или вправо, входить в поворот станет труднее, ухудшится сцепление с дорогой и общая управляемость. Сейчас многие делают отрицательный развал колес. Давайте посмотрим, как это может влиять на качество вождения.

Общая информация

Прежде чем перейти непосредственно к преимуществам и недостаткам, необходимо вначале разобраться, что же это за углы и какими они могут быть.

Итак, развал – это расположение колес автомобиля под углом к дороге. Развал-схождение влияет на уровень управляемости, на безопасность и на то, как быстро резина придет в негодность. Сейчас существует масса моделей авто, и для каждой имеется свой оптимальный угол схождения и развала. Существует три вида. Это нулевой угол, положительный и отрицательный развал.

Колесо автомобиля будет в нулевом развале, если оно находится перпендикулярно к дорожному полотну. Если верхняя часть колеса направлена внутрь кузова, тогда развал считается отрицательным. Если верхняя часть колеса смотрит от кузова, тогда это положительный развал.

В процессе движения на автомобиле углы установки колес находятся под постоянным напряжением. Со временем даже правильно и профессионально выставленные параметры могут меняться в одну или другую сторону.

Если углы оптимальные, то автомобиль будет более маневренным и устойчивым. Нужно внимательно следить за этим. Даже если развал будет меньше или больше на два градуса от оптимального, это может серьезно повлиять на управляемость, устойчивость и длительность срока эксплуатации резины.

Развал в минус

Казалось бы, зачем уходить от рекомендаций производителя и устанавливать отрицательный развал, если управляемость будет меняться, и не факт, что в лучшую сторону? На самом деле управляемость немного улучшается – появляется возможность с легкостью входить в поворот даже на высокой скорости. Кроме того, можно избежать заноса и опрокидывания. Чаще всего к такой модификации прибегают водители спортивных автомобилей. Для гражданской езды такой тюнинг бесполезен – в городе другие скорости.

Дрифт

Особенно актуален такой угол установки колес для дрифта. Машина лучше цепляется за дорогу. Для любителей дрифта развал должен составлять от -0,5 до -5,5 градусов.

Также оптимальным можно считать развал в минусе для участников кольцевых гонок. При этом отрицательное значение угла развала передней оси должно быть больше, чем задней. Так обеспечивается лучшее сцепление с дорогой, более резкое и чуткое управление.

Почему это важно?

Когда автомобиль входит в поворот на высокой скорости, кузов кренится. Именно в данный момент на колесо оказывается большая нагрузка, и оно может легко уйти уже в положительный развал. Вместе с этим есть риск, что колесо потеряет сцепление с дорогой. Если развал в минусе, к примеру, в -2,0 или немного выше, то крены уже не так сильно влияют. Машина уверенней войдет даже в крутой поворот.

Модные тенденции

Разваливают колеса в минус не только для спорта. В городах можно видеть заниженные авто с очень сильно заваленными колесами. Этот стиль называют Stance. Он подразумевает широкие диски и очень низкую посадку.

Диски могут даже не помещаться в колесной арке. Поэтому и нужен такой развал. Нужно сказать, что, в отличие от спорта, здесь такой подход никакой практической ценности не несет. Это просто дань моде.

Недостатки

Мы рассмотрели, что дает отрицательный развал. А теперь нужно поговорить о недостатках. Если нет спортивных амбиций, тогда лучше отказаться от такого тюнинга.

Один из серьезных минусов – это повышенный износ внутренней части покрышки. Если нужно быстро разогнаться или затормозить, то эффективность и разгона, и торможения будет снижена – площадь контакт колеса с дорогой уменьшилась. И, наконец, при движении по плохим дорогам машина может уйти в сторону.

Самое неприятное – это износ шин. Это случится, если отрицательный развал более 1 градуса. Чем выше будет этот угол, тем быстрее износится резина. Гонщики могут позволить себе менять резину даже после нескольких кругов. Обычному водителю это часто не по карману.

Как сделать развал в минус?

Прежде чем начать регулировки, следует знать, подойдет ли такой развал для автомобиля и будет ли в допуске поперечная, а также вертикальная устойчивость автомобиля. Конечно, при необходимости эти показатели можно увеличить.

Чтобы повысить уровень устойчивости, в переднюю подвеску устанавливают стабилизатор. Для повышения вертикальной устойчивости меняют пружины на более жесткие. Чтобы снизить риск заноса при скоростном повороте, заднюю подвеску занижают. Тогда машина будет прижиматься к внешней стороне колеса, и ее не занесет.

Для регулировки отрицательного развала передних колес необходимо приобрести специальные регулировочные развальные пластины. Покупая пластину, следует отталкиваться от необходимого угла. Пластины бывают разные.

Алгоритм регулировки

Машину ставят на ровную и твердую поверхность. Затем кузов поднимают домкратом и демонтируют колесо. Далее снимают тормозной барабан, колодки, ступицу. Теперь можно закрепить развальную пластинку и установить все элементы обратно. Затем то же самое проделывают и с другим колесом.

На самом деле процесс несложный, и нет нужды посещать стенд развал-схождения – это будет пустой тратой. Если подобрать пластины правильно, то улучшения будут видны сразу же.

Задние колеса

Если разваливать и задние колеса, то можно добиться еще более лучшей управляемости. Но стоить это будет достаточно дорого – придется чаще менять все четыре колеса. На некоторых моделях авто производители сами рекомендуют делать отрицательный развал задних колес. Особенно это актуально, если машина заднеприводная.

Где делать этот тюнинг?

Лучше и проще всего посетить стенд развал-схождения. Это программно-аппаратный комплекс, который уже знает все необходимые углы для большинства автомобилей. С помощью датчиков, что будут устанавливаться на колеса, система определит текущие углы, а на базе этой информации можно будет уже выставлять нужные отрицательные углы. В большинстве сервисов специалисты готовы сделать развал любого типа.

Отрицательный параметр – это не всегда интенсивный износ покрышек. Например, инженеры «АвтоВАЗа» и вовсе рекомендуют для «Лады Гранты» делать сзади развал в -2 градуса. Инженеры утверждают, что износ покрышек будет в норме. При этом это даст хороший эффект в плане управляемости. Для гражданских авто развал до -2,5 градусов будет только преимуществом – водитель не разорится на покрышках.

Заключение

Итак, мы выяснили, что собой представляет отрицательный развал колес автомобиля. Для чего это нужно? Это тюнинг для спорта, а также для красоты. Для гражданской езды по обычным дорогам такой развал в большинстве случаев не нужен — машина будет хорошо ездить и с заводскими параметрами. Но если очень хочется, то особого вреда не будет, а изменения будут заметны практически сразу (пускай и небольшие).

www.syl.ru

Отрицательный развал. Зачем делают отрицательный развал задних колес

В последние годы огромное количество автомобилистов стало интересоваться темой отрицательного развала колес на задней оси. В интернете ходят сотни слухов, что таким образом можно повысить управляемость. Сейчас часто рекламируют развальные пластины. Давайте посмотрим, так ли полезна эта регулировка для обычного автовладельца.

Общая информация

Прежде чем начать рассматривать плюсы и минусы отрицательного развала, стоит разобраться, что вообще представляет собой этот развал и каким он бывает. Этот небольшой ликбез будет полезен начинающим водителям.

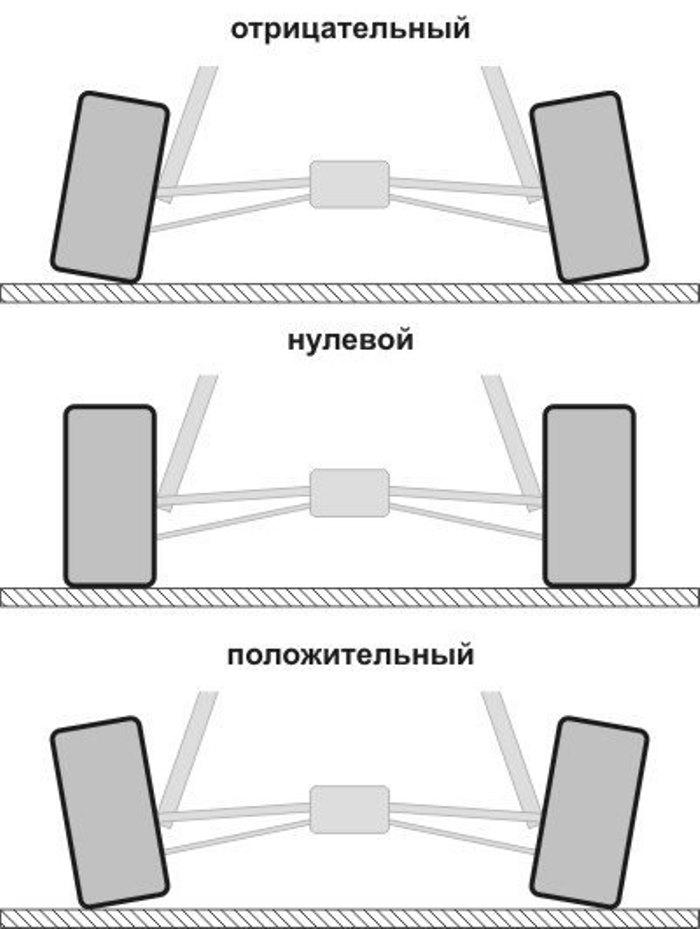

Существует три вида развала колеса – это нулевой, отрицательный и положительный.

Теперь о каждом по отдельности. Когда развал нулевой, углы установки колеса полностью перпендикулярны поверхности или асфальту. Если верхняя часть шин автомобиля смотрит вовнутрь кузова, тогда это отрицательный развал. Если верхняя часть колеса направлена наружу, тогда установлен положительный угол.

При езде на автомобиле параметры развала-схождения постоянно сбиваются. На колеса оказываются серьезные нагрузки. Углы имеют свойства меняться. Зачастую в процессе эксплуатации становится заметно, что углы на передней оси и на задней не совпадают. Поэтому стоит чаще заезжать на СТО и делать регулировку углов на колесах двух осей. Делается это на специальных стендах развал-схождения.

Если настройки углов оптимальны, тогда автомобиль становится более маневренным и устойчивым на дороге. Даже если изменить развал всего на два градуса, то это может очень серьезно влиять на характеристики устойчивости. Также это повлияет и на срок службы резины.

Для чего нужен минусовой развал?

Может показаться, что он делается для стиля. Многие видели машины, подготовленные для дрифта или просто машины с маленьким клиренсом и колесами с развалом задней оси. Попробуем разобраться, зачем это делают с точки зрения физики.

Данный развал положительно влияет на управляемость автомобиля. Это дает возможность на сравнительно высокой скорости входить в повороты. Развал в минусе не дает задней оси уйти в занос.

У автомобиля имеется три типа поворачиваемости. Есть недостаточная, нейтральная, а также избыточная. Последняя в данном случае самая важная.

Избыточная поворачиваемость

Как она проявляется? Если первыми теряют сцепление колеса на задней оси, то это избыточная поворачиваемость. В данном случае у машины снесет заднюю ось. Возможен даже разворот. Заднеприводные авто очень склонны к этому, корректировать машину сложнее по сравнению с передним приводом. При соблюдении рекомендаций автомобиль безопасен, но на скользком покрытии избыток поворачиваемости чувствуется.

Методы борьбы с данным явлением

На передней оси настраивают положительный развал. При кренах увеличивается наклон колеса наружу. Подвеску настраивают на вертикальную жесткость.

Один из популярных методов борьбы с избытком поворачиваемости на задней оси – это как раз отрицательный развал задних колес.

Немного про дрифт

Для городской езды развал в минус на задней оси можно и не делать. Но если рассматривать автомобиль для дрифта, то здесь такой подход очень актуален. Это позволяет авто буквально вгрызаться в дорогу. Для дрифта значения минусового развала может быть в диапазоне от -0,5 до -5,5 градусов. Оптимальным считается развал в минус и для кольцевых гонок. На передней оси угол развал должен быть больше, чем на задней.

При входе в поворот на большой скорости, кузов авто сильно кренится. Именно в данный момент на колесо оказывается очень сильное воздействие. Оно может уйти в плюсовой развал. Это может спровоцировать срыв в занос.

Если угол развала составляет -2,0 или -2,5 градуса, тогда крены кузова не так сильно будут влиять на колесо, и машина войдет в поворот уверенно и легко. При этом скорость может быть достаточно высокой.

Stance-культура

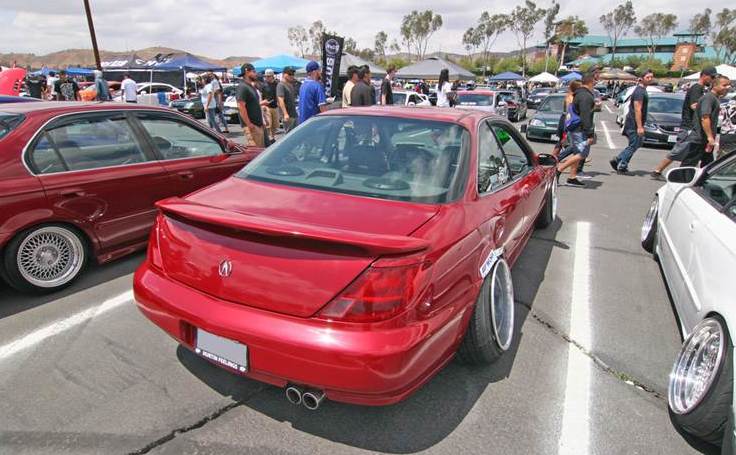

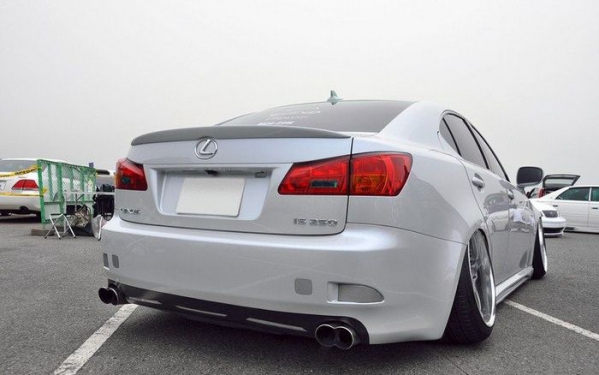

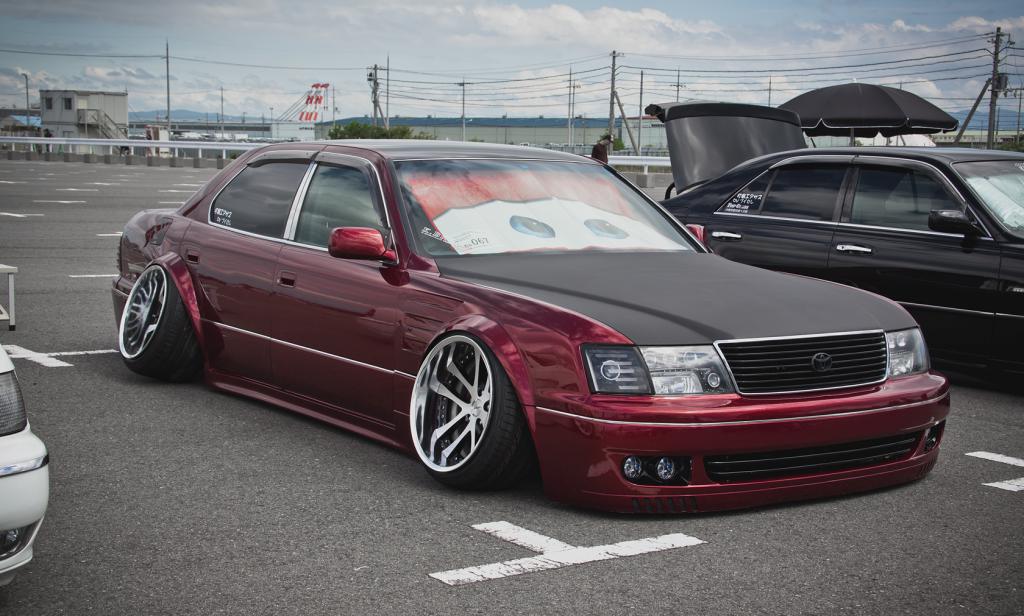

Говоря о минусовом развале колес, нужно обязательно сказать и об этом течении. Это мода на машины с низкой подвеской и очень сильно заваленными колесами.

В эти авто, как дань стилю, устанавливают огромные широкие диски. При этом посадка автомобиля очень низкая. Диски должны быть такими большими, что могут даже не поместиться в колесную арку. Для этого и делают минусовой развал. Со стороны это выглядит эффектно, но снижается комфорт вождения.

Недостатки

Выше мы рассмотрели плюсы минусового развала колес. Теперь рассмотрим недостатки. Внутренняя часть покрышки будет подвергаться при такой настройке повышенному износу. Резкие разгоны и торможения будут не слишком эффективными, так как уменьшается площадь контакта колеса автомобиля с асфальтом. Если машина движется по плохой дороге, то ее может увести в сторону.

Самое неприятное – это быстрая скорость износа покрышек. Интенсивный износ будет даже тогда, когда шина установлена даже под отрицательным углом в -1 градус. Чем больше этот угол, тем быстрее износ покрышек. Гонщики могут себе позволить менять покрышки после каждого заезда. Для рядового автовладельца такая установка углов может быть убыточной. Особых преимуществ в городе водитель гражданского авто не получит.

Как меняют развал?

Прежде чем браться за изменение углов на автомобиле, необходимо узнать, а подходит ли для конкретной модели и марки такой развал и будет ли в норме параметры вертикальной и поперечной устойчивости автомобиля.

Теперь стоит перейти к тому, как сделать отрицательный развал. Для этого необходимо подобрать в магазинах пластины для установки углов колес. Сегодня они продаются под любое авто. При выборе пластин нужно учитывать желаемый угол. Выбор очень велик, а все детали разные. Алгоритм установки практически одинаковый для большинства авто.

Машину нужно поднять с помощью домкрата или подъемника. Затем снимают колесо, далее – барабанный или дисковый тормозной механизм вместе с колодками. После этого снимают ступицу. Затем остается только установить пластину по инструкции и все демонтированные ранее детали. Такие же манипуляции проделывают и с обратным колесом.

Процедура не представляет сложностей, но если навыков нет, можно поехать на стенд-развал схождения, проверить установленный угол, а затем попросить специалистов установить пластину на автомобиль.

Автор: Афанасьев Юрий

labuda.blog

Что это такое, зачем он нужен и как его сделать

После того, как в ходовую часть автомобиля произошло некое вмешательство, в результате которого было затронуто резьбовое соединение, следует обратиться в пункт сход-развал для восстановления заводских параметров ходовой части. Поясним, что под термином «развал» подразумевается определенный угол установки колес, который напрямую влияет на управляемость авто, безопасность езды и даже износ резины.

Так как конструкции всех автомобилей индивидуальны, то и углы установки колес могут разниться. При этом нулевому значению угла развала соответствует перпендикулярная линия, проходящая через центр колеса. Таким образом, положительный угол развала – это когда верхний край колес направлен наружу. Соответственно, утиральный угол развала – это когда верхний край колес направлен внутрь, к центру автомобиля.

Важно понимать, что наибольшая площадь касания колеса с поверхностью дороги будет только в условиях нулевого угла развала. В идеальных условиях шина должна была бы использовать все 100% своей поверхности для соприкосновения с дорогой. На практике такое возможно только при езде по ровной, почти идеальной дороге. Меняется ситуация с соприкосновением и при выполнении поворотов, маневров. В такие моменты, силы стараются выдернуть колесо, создают сильную нагрузку на внешний край покрышки.

Таким образом, все новые автомобили всегда получают или нулевой развал, или небольшой отрицательный (стойки МакФерсон). Положительным развал колес делается на порядок реже. Гоночные автомобили, особенно те, что участвуют в дрифте, всегда получают исключительно отрицательный развал колес. Это обеспечивает им наилучшее пятно контакта с дорогой. Тоже самое касается и автомобилей для кольцевых гонок.

Значения отрицательного развала на четырех колесах одной машины могут быть разными. Как правило, передние колеса получают более сильное отклонение от нуля, так как нагрузка на переднюю ось выше. Такой автомобиль будет намного лучше управляться. В сухом остатке, отрицательный развал компенсирует действие крена авто, гарантирует максимально возможное сцепление и позволяет стабильно и без происшествий переходить с одного виража на другой.

За повышенную устойчивость машины приходится кое-чем расплачиваться. В первую очередь сильно увеличивается износ резины, особенно ее внутренней кромки. Разгоны и торможения также становятся менее устойчивыми при выполнении их на прямом участке дороги. Также любая неровность дороги скажется на устойчивости автомобиля.

Не забудьте поделиться с друзьями!

2drive.ru

Отрицательный развал плюсы и минусы

Передние колеса автомобиля устанавливаются так, что их верхние части наклонены наружу или вовнутрь (это можно отчетливо видеть, если смотреть на колеса спереди). Это называется «развалом” и измеряется в градусах наклона от вертикали. Когда вершина колеса наклонена наружу, это называется «положительным развалом». И наоборот, наклон вовнутрь называется «отрицательным развалом”.

НАЗНАЧЕНИЕ РАЗВАЛА

На автомобилях ранних выпусков колеса имели положительный развал для увеличения долговечности передней оси и для обеспечения контакта шины с поверхностью дороги под прямым углом, чтобы исключить неравномерный износ шин на дорогах, где середина дороги расположена выше, чем края.

На современных автомобилях подвеска и оси прочнее, чем на прежних и поверхность дороги более ровная, поэтому нет необходимости в положительном развале. Как результат, шины устанавливаются ближе к нулевому развалу (а некоторые автомобили имеют нулевой развал). Некоторые модели автомобилей имеют даже отрицательный развал для улучшения характеристик движения на поворотах.

ПОЛОЖИТЕЛЬНЫЙ РАЗВАЛ

Назначениями положительного развала являются:

1. Уменьшение вертикальной нагрузки

Если бы развал был нулевым, нагрузка на цапфу прилагалась бы в точке пересечения оси шины и цапфы, что обозначено F’ на рисунке ниже. Это способствовало бы изгибу цапфы колеса или поворотного кулака. Придавая колесу положительный развал, добиваются такого приложения нагрузки F, показанной на рисунке, к внутренней стороне цапфы, которое уменьшает усилие, действующее на цапфу и поворотный кулак.

2. Предотвращение соскальзывания колеса с цапфы

Реактивная сила F, которая по величине равна нагрузке на автомобиль, прилагается к колесу перпендикулярно дороге. F раскладывается на силу F,, перпендикулярную оси цапфы, и силу F₂, параллельную оси цапфы. F₂ воздействует на колесо в направлении вовнутрь, помогая предотвратить соскальзывание колеса с цапфы. Внутренний подшипник колеса имеет больший диаметр, чем наружный для восприятия этой нагрузки.

3. Исключение нежелательного отрицательного развала, вызываемого нагрузкой

Когда к автомобилю приложена нагрузка, вершины колес стремятся наклониться вовнутрь из-за деформации элементов подвески и втулок. Положительный развал также помогает предотвратить это явление.

4. Снижение усилия поворота

Это подробно рассмотрено в разделе о поперечном наклоне оси поворота

НУЛЕВОЙ РАЗВАЛ

Главной причиной применения нулевого развала является то, что он предотвращает неравномерный износ шин.

Если колеса имеют положительный развал, внешняя сторона шин движется по меньшему радиусу, чем внутренняя. Однако, поскольку скорость вращения шин одинакова с внешней и внутренней сторон, внешняя сторона шины должна проскальзывать по поверхности дороги, чтобы «сравняться» с внутренней стороной. Это вызывает ускоренный износ внешней стороны шины. В случае отрицательного развала имеет место противоположное явление, когда быстрее изнашивается внутренняя сторона шины.

ОТРИЦАТЕЛЬНЫЙ РАЗВАЛ

Когда к шине, имеющей развал, приложена вертикальная нагрузка, шина будет стремиться сдвинуться вниз. Однако, поскольку она упирается в поверхность дороги, протектор будет деформироваться, как показано на рисунке ниже. В то же время, упругость шины препятствует этой деформации и, следовательно, действует на поверхность дороги в направлении (А). В результате реакции в направлении А шина кренится в направлении В. Сила, действующая в направлении (В), называется «осевым усилием, зависящим от развала”. Осевое усилие, зависящее от развала, возрастает с увеличением наклона шины относительно поверхности дороги (развал относительно дороги), а также с увеличением нагрузки.

При повороте автомобиля осевое усилие на внешних шинах, зависящее от развала, действует так, чтобы уменьшить усилие поворота, обусловленное увеличением положительного развала. Центробежная сила, взаимодействуя с пружинами подвески, наклоняет поворачивающий автомобиль, изменяя при этом развал. На некоторых моделях автомобилей используются преимущества этого эффекта и вводится незначительный отрицательный развал при прямолинейном движении с тем, чтобы уменьшить положительный развал при повороте, снижая осевое усилие, зависящее от развала, и обеспечивая достаточное усилие поворота.

Чтобы повысить качество управляемости, регулируют отрицательный развал задних колес, вследствие чего улучшается сцепление поверхности колеса с дорожным покрытием. Давайте вспомним, что такое отрицательный и положительный развал колесных пар.

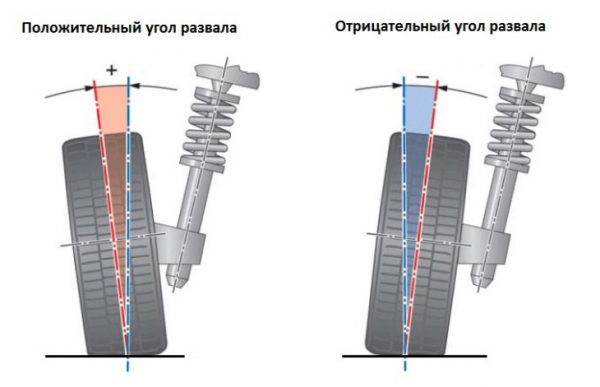

При отрицательном развале верх колес сходится к центру, а при положительном развале, колеса несколько отклоняются от центра вертикальной оси. При эксплуатации автомобиля, с течением времени нарушаются настройки развала-схождения, поэтому рекомендуется регулировку колес проводить сразу на переднем и заднем мостах.

Правильная регулировка отрицательного развала колесной пары способствует увеличению маневренности автомобиля и повышает уровень его устойчивости. В среднем изменение отрицательного развала на 2? заметно увеличивает сцепление колес с дорогой, однако, следует помнить, что при этом значительно уменьшается срок эксплуатации покрышек.

Отрицательный развал задних колес способствует улучшению качества вхождения автомобиля в радиус поворота на значительной скорости без сноса оси, и ощутимо снижает риск заноса и возможного опрокидывания. Как определить, правильно ли отрегулирован развал колесной пары Вашего автомобиля?

Для этого необходимо проверить поверхность колесных пар на предмет износа. Если протектор покрышек изнашивается с внутренней стороны колеса, то срочно необходима регулировка углов отрицательного развала, поскольку он превышает допустимые заводские нормы. Изнашивание колес с внешней стороны, скажет автовладельцу о том, что превышен угол положительного развала, который также необходимо регулировать.

Сделав некоторые доработки в ходовой части автомобиля, можно существенно увеличить уровень его управляемости и устойчивости. Для этого рекомендуется, согласно заводских норм, отрегулировать положительный развал колес переднего моста, а на заднем отрегулировать отрицательный. Можно увеличить поперечную устойчивость, путем установки на передней подвеске стабилизатора.

Вертикальную устойчивость можно повысить, заменив старые пружины более жесткими. Противостоять заносам при вхождении в поворот можно путем уменьшения количества витков в пружинах задней подвески. В зависимости от модели автомобиля уменьшение может равняться 1 — 1.5 виткам. В этом случае при вхождении в поворот, автомобиль будет прижимать на внешнюю часть колес, полностью, исключая снос задней оси.

Для регулировки угла развала задних колес, чаще всего используют развальные пластины. Исходя из того, какая марка автомобиля и рекомендованные углы развала-схождения заводом изготовителем, выбираются эти пластины. При их монтаже следует четко придерживаться инструкции производителя.

В основном порядок работ для многих марок машин будет примерно следующим. Перед началом выполнения работ, автомобиль устанавливается на ровной горизонтальной площадке. Затем необходимо выставить упоры и поддомкратить автомобиль. После чего следует отдать крепежные болты и снять колесо, а затем и барабан с тормозными колодками.

Снимаем ступицу, после чего устанавливается развальная пластина, а затем все элементы колесной стойки собираются в обратном порядке. То же самое необходимо будет проделать со вторым колесом. Нужно отметить, что правильно выполненный отрицательный развал задних колес даст о себе знать при первом же повороте — Вы не сможете не почувствовать, насколько устойчиво и уверенно автомобиль совершает маневр.

Независимо от того, что вы меняете амортизаторы, пружины, опоры или резину, после проведения работ вашим колесам необходимо произвести процедуру именуемую развалом-схождением. Если проигнорировать эту, на первый взгляд, ненужную или необязательную процедуру, можно создать себе новые проблемы, которые сулят новую «головную боль» и серьезные денежные вливания.

При помощи различных настроек, специалисты могут существенно улучшить/изменить поведение автомобиля на дороге. Итак, предлагаю разобраться с тем, что такое развал-схождение.

Развалом принято называть угол наклона колеса относительно дороги. К примеру, если верхняя часть колеса наклонена вовнутрь (к центру) автомобиля — развал называется отрицательным, если наоборот — положительным. Несмотря на то, что отрицательный развал — отклонение от нормы, он все же имеет свои преимущества, например, колеса автомобиля будут иметь лучший контакта с дорожным покрытием. Если же вы не хотите жертвовать автомобильной резиной во имя улучшения сцепления, следует установить значение равное 1,5-2 градуса спереди и 1,5 градуса сзади. Разница объясняется тем, что передняя ось автомобиля больше нагружена, нежели задняя.

Угол продольного наклона оси поворота колеса, то есть горизонтальное положение колёс в арках, принято называть кастером. Немного увеличенный кастер, как правило, положительно влияет на ход автомобиля.

Машина намного лучше (острее) реагирует на изменение положения руля, авто становится хорошо управляемым, это особенно чувствуется на высоких скоростях. Однако если кастер будет чрезмерно увеличен, руль довольно сильно «потяжелеет». В случае, если кастер через чур огромен, в поворотах увеличивается отрицательный развал внешнему колесу. Тем, кто любит экспериментировать, рекомендую попробовать, однако не переборщите, рекомендуемое значение кастер +1 либо +2 градуса к стандартному значению.

И, последнее — схождение. Что такое это схождение — это совокупность схождений (сумма углов между плоскостью и продольной осью автомобиля, проходящей через центр правого и левого колёс). Сначала необходимо выставить схождение передних колёс. Также как и в предыдущем случае допускается небольшой припуск. Плюс положительного схождения заключается в том, что авто будет иметь лучшую стабильность на высоких скоростях, минус увеличенного (положительного) схождения является ухудшение поворачиваемости. Отрицательное схождение имеет свои небольшие преимущества — улучшенная реакция колёс на рулевое колесо, есть также и минусы – повышенный износ резины и увеличение передачи всех неровностей дороги на руль, или возникновение биения.

Касательно задних колёс — ситуация практически аналогичная. В случае с отрицательным схождением, автомобиль будет более подвержен заносам, специалисты рекомендуют установить оптимальное значение, то есть нулевое схождение на обеих осях.

Как бы то ни было, помните, что правильный развал-схождение — важный элемент ходовой части любого автомобиля, несоблюдение или игнорирование которого чревато постоянными ремонтами или того хуже — аварийными ситуациями. Следите за его значением, и у вас никогда не возникнет подобных неприятностей. Удачи вам!

automotogid.ru

Отрицательный развал плюсы и минусы

Передние колеса автомобиля устанавливаются так, что их верхние части наклонены наружу или вовнутрь (это можно отчетливо видеть, если смотреть на колеса спереди). Это называется «развалом” и измеряется в градусах наклона от вертикали. Когда вершина колеса наклонена наружу, это называется «положительным развалом». И наоборот, наклон вовнутрь называется «отрицательным развалом”.

НАЗНАЧЕНИЕ РАЗВАЛА

На автомобилях ранних выпусков колеса имели положительный развал для увеличения долговечности передней оси и для обеспечения контакта шины с поверхностью дороги под прямым углом, чтобы исключить неравномерный износ шин на дорогах, где середина дороги расположена выше, чем края.

На современных автомобилях подвеска и оси прочнее, чем на прежних и поверхность дороги более ровная, поэтому нет необходимости в положительном развале. Как результат, шины устанавливаются ближе к нулевому развалу (а некоторые автомобили имеют нулевой развал). Некоторые модели автомобилей имеют даже отрицательный развал для улучшения характеристик движения на поворотах.

ПОЛОЖИТЕЛЬНЫЙ РАЗВАЛ

Назначениями положительного развала являются:

1. Уменьшение вертикальной нагрузки

Если бы развал был нулевым, нагрузка на цапфу прилагалась бы в точке пересечения оси шины и цапфы, что обозначено F’ на рисунке ниже. Это способствовало бы изгибу цапфы колеса или поворотного кулака. Придавая колесу положительный развал, добиваются такого приложения нагрузки F, показанной на рисунке, к внутренней стороне цапфы, которое уменьшает усилие, действующее на цапфу и поворотный кулак.

2. Предотвращение соскальзывания колеса с цапфы

Реактивная сила F, которая по величине равна нагрузке на автомобиль, прилагается к колесу перпендикулярно дороге. F раскладывается на силу F,, перпендикулярную оси цапфы, и силу F₂, параллельную оси цапфы. F₂ воздействует на колесо в направлении вовнутрь, помогая предотвратить соскальзывание колеса с цапфы. Внутренний подшипник колеса имеет больший диаметр, чем наружный для восприятия этой нагрузки.

3. Исключение нежелательного отрицательного развала, вызываемого нагрузкой

Когда к автомобилю приложена нагрузка, вершины колес стремятся наклониться вовнутрь из-за деформации элементов подвески и втулок. Положительный развал также помогает предотвратить это явление.

4. Снижение усилия поворота

Это подробно рассмотрено в разделе о поперечном наклоне оси поворота

НУЛЕВОЙ РАЗВАЛ

Главной причиной применения нулевого развала является то, что он предотвращает неравномерный износ шин.

Если колеса имеют положительный развал, внешняя сторона шин движется по меньшему радиусу, чем внутренняя. Однако, поскольку скорость вращения шин одинакова с внешней и внутренней сторон, внешняя сторона шины должна проскальзывать по поверхности дороги, чтобы «сравняться» с внутренней стороной. Это вызывает ускоренный износ внешней стороны шины. В случае отрицательного развала имеет место противоположное явление, когда быстрее изнашивается внутренняя сторона шины.

ОТРИЦАТЕЛЬНЫЙ РАЗВАЛ

Когда к шине, имеющей развал, приложена вертикальная нагрузка, шина будет стремиться сдвинуться вниз. Однако, поскольку она упирается в поверхность дороги, протектор будет деформироваться, как показано на рисунке ниже. В то же время, упругость шины препятствует этой деформации и, следовательно, действует на поверхность дороги в направлении (А). В результате реакции в направлении А шина кренится в направлении В. Сила, действующая в направлении (В), называется «осевым усилием, зависящим от развала”. Осевое усилие, зависящее от развала, возрастает с увеличением наклона шины относительно поверхности дороги (развал относительно дороги), а также с увеличением нагрузки.

При повороте автомобиля осевое усилие на внешних шинах, зависящее от развала, действует так, чтобы уменьшить усилие поворота, обусловленное увеличением положительного развала. Центробежная сила, взаимодействуя с пружинами подвески, наклоняет поворачивающий автомобиль, изменяя при этом развал. На некоторых моделях автомобилей используются преимущества этого эффекта и вводится незначительный отрицательный развал при прямолинейном движении с тем, чтобы уменьшить положительный развал при повороте, снижая осевое усилие, зависящее от развала, и обеспечивая достаточное усилие поворота.

Чтобы повысить качество управляемости, регулируют отрицательный развал задних колес, вследствие чего улучшается сцепление поверхности колеса с дорожным покрытием. Давайте вспомним, что такое отрицательный и положительный развал колесных пар.

При отрицательном развале верх колес сходится к центру, а при положительном развале, колеса несколько отклоняются от центра вертикальной оси. При эксплуатации автомобиля, с течением времени нарушаются настройки развала-схождения, поэтому рекомендуется регулировку колес проводить сразу на переднем и заднем мостах.

Правильная регулировка отрицательного развала колесной пары способствует увеличению маневренности автомобиля и повышает уровень его устойчивости. В среднем изменение отрицательного развала на 2? заметно увеличивает сцепление колес с дорогой, однако, следует помнить, что при этом значительно уменьшается срок эксплуатации покрышек.

Отрицательный развал задних колес способствует улучшению качества вхождения автомобиля в радиус поворота на значительной скорости без сноса оси, и ощутимо снижает риск заноса и возможного опрокидывания. Как определить, правильно ли отрегулирован развал колесной пары Вашего автомобиля?

Для этого необходимо проверить поверхность колесных пар на предмет износа. Если протектор покрышек изнашивается с внутренней стороны колеса, то срочно необходима регулировка углов отрицательного развала, поскольку он превышает допустимые заводские нормы. Изнашивание колес с внешней стороны, скажет автовладельцу о том, что превышен угол положительного развала, который также необходимо регулировать.

Сделав некоторые доработки в ходовой части автомобиля, можно существенно увеличить уровень его управляемости и устойчивости. Для этого рекомендуется, согласно заводских норм, отрегулировать положительный развал колес переднего моста, а на заднем отрегулировать отрицательный. Можно увеличить поперечную устойчивость, путем установки на передней подвеске стабилизатора.

Вертикальную устойчивость можно повысить, заменив старые пружины более жесткими. Противостоять заносам при вхождении в поворот можно путем уменьшения количества витков в пружинах задней подвески. В зависимости от модели автомобиля уменьшение может равняться 1 – 1.5 виткам. В этом случае при вхождении в поворот, автомобиль будет прижимать на внешнюю часть колес, полностью, исключая снос задней оси.

Для регулировки угла развала задних колес, чаще всего используют развальные пластины. Исходя из того, какая марка автомобиля и рекомендованные углы развала-схождения заводом изготовителем, выбираются эти пластины. При их монтаже следует четко придерживаться инструкции производителя.

В основном порядок работ для многих марок машин будет примерно следующим. Перед началом выполнения работ, автомобиль устанавливается на ровной горизонтальной площадке. Затем необходимо выставить упоры и поддомкратить автомобиль. После чего следует отдать крепежные болты и снять колесо, а затем и барабан с тормозными колодками.

Снимаем ступицу, после чего устанавливается развальная пластина, а затем все элементы колесной стойки собираются в обратном порядке. То же самое необходимо будет проделать со вторым колесом. Нужно отметить, что правильно выполненный отрицательный развал задних колес даст о себе знать при первом же повороте – Вы не сможете не почувствовать, насколько устойчиво и уверенно автомобиль совершает маневр.

Независимо от того, что вы меняете амортизаторы, пружины, опоры или резину, после проведения работ вашим колесам необходимо произвести процедуру именуемую развалом-схождением. Если проигнорировать эту, на первый взгляд, ненужную или необязательную процедуру, можно создать себе новые проблемы, которые сулят новую «головную боль» и серьезные денежные вливания.

При помощи различных настроек, специалисты могут существенно улучшить/изменить поведение автомобиля на дороге. Итак, предлагаю разобраться с тем, что такое развал-схождение.

Развалом принято называть угол наклона колеса относительно дороги. К примеру, если верхняя часть колеса наклонена вовнутрь (к центру) автомобиля — развал называется отрицательным, если наоборот — положительным. Несмотря на то, что отрицательный развал — отклонение от нормы, он все же имеет свои преимущества, например, колеса автомобиля будут иметь лучший контакта с дорожным покрытием. Если же вы не хотите жертвовать автомобильной резиной во имя улучшения сцепления, следует установить значение равное 1,5-2 градуса спереди и 1,5 градуса сзади. Разница объясняется тем, что передняя ось автомобиля больше нагружена, нежели задняя.

Угол продольного наклона оси поворота колеса, то есть горизонтальное положение колёс в арках, принято называть кастером. Немного увеличенный кастер, как правило, положительно влияет на ход автомобиля.

Машина намного лучше (острее) реагирует на изменение положения руля, авто становится хорошо управляемым, это особенно чувствуется на высоких скоростях. Однако если кастер будет чрезмерно увеличен, руль довольно сильно «потяжелеет». В случае, если кастер через чур огромен, в поворотах увеличивается отрицательный развал внешнему колесу. Тем, кто любит экспериментировать, рекомендую попробовать, однако не переборщите, рекомендуемое значение кастер +1 либо +2 градуса к стандартному значению.

И, последнее — схождение. Что такое это схождение — это совокупность схождений (сумма углов между плоскостью и продольной осью автомобиля, проходящей через центр правого и левого колёс). Сначала необходимо выставить схождение передних колёс. Также как и в предыдущем случае допускается небольшой припуск. Плюс положительного схождения заключается в том, что авто будет иметь лучшую стабильность на высоких скоростях, минус увеличенного (положительного) схождения является ухудшение поворачиваемости. Отрицательное схождение имеет свои небольшие преимущества — улучшенная реакция колёс на рулевое колесо, есть также и минусы – повышенный износ резины и увеличение передачи всех неровностей дороги на руль, или возникновение биения.

Касательно задних колёс — ситуация практически аналогичная. В случае с отрицательным схождением, автомобиль будет более подвержен заносам, специалисты рекомендуют установить оптимальное значение, то есть нулевое схождение на обеих осях.

Как бы то ни было, помните, что правильный развал-схождение — важный элемент ходовой части любого автомобиля, несоблюдение или игнорирование которого чревато постоянными ремонтами или того хуже — аварийными ситуациями. Следите за его значением, и у вас никогда не возникнет подобных неприятностей. Удачи вам!

womaninred.ru

Отрицательный развал колес, что это и для чего он нужен?

После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.

Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.

Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.

Положительный угол развала — верхний край колес направлен наружу

Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.

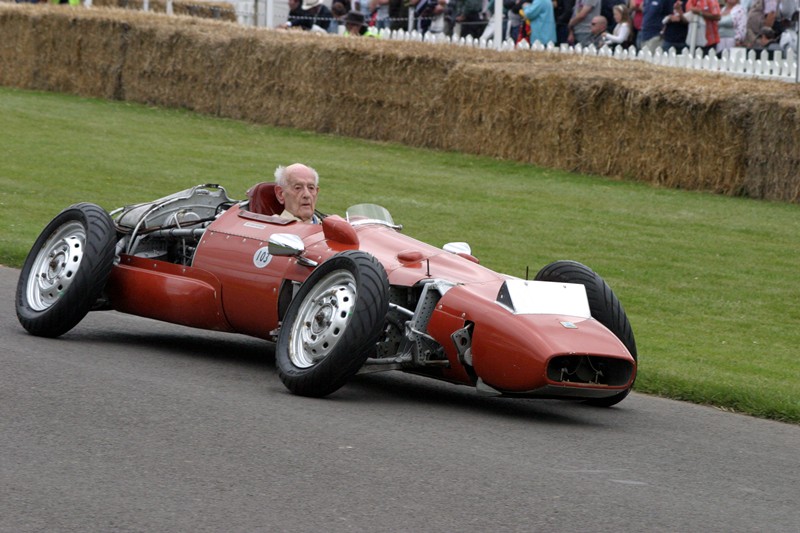

Положительный и отрицательный развал

Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.

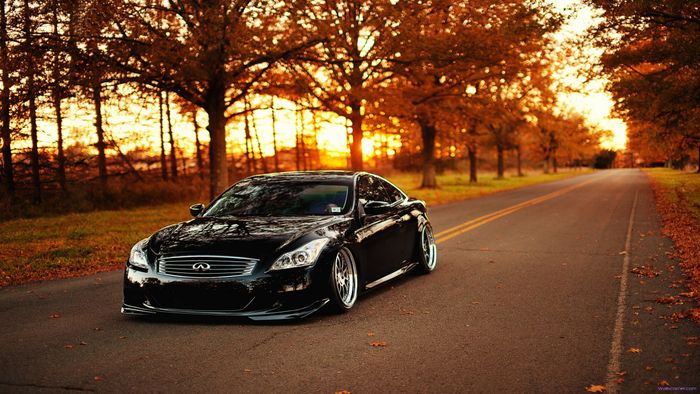

отрицательный развал

Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.

На спортивных автомобилях, при дрифте, а особенно на кольцевых гонках угол развала колес изначально выставляется отрицательным. Этим обеспечивается лучшее пятно контакта колес с дорожным покрытием. Средние значения угла развала для спортивных автомобилей составляют -0,5 … — 5,5 градуса.

Дрифт-кар с отрицательным развалом

Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.

Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.

Subaru Impreza WRX STi

Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:

— повышенный износ резины, а именно ее внутренней кромки.

— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.

— при колейности на дороге автомобиль начнет водить в стороны

— любая неровность будет сказываться на курсовой устойчивости

Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.

Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.

На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.

Хорошие результаты для отрицательного развала дают регулируемые рычаги , позволяющие по заверениям производителей добиваться развала – 4 градуса.

Задние регулируемые рычагиLexus IS с отрицательным развалом колес

avtoexperts.ru
