Как подключить парктроник на 8 датчиков – практическое руководство

Дата: 29.08.2019 | Категория: Безопасность

Содержание:

• Место установки
• Подключение датчиков
• Монтаж дисплея
• Монтаж блока управления
• Подключение парктроника к переднему бамперу
• Тюнинг датчиков

Выполнить монтаж и подключение парктроника на 8 датчиков сможет любой опытный автовладелец. Здесь не нужно особых знаний, главное, аккуратность. Если у вас есть время, а руки растут из правильного места, дерзайте – у вас обязательно всё получится.

Место установки

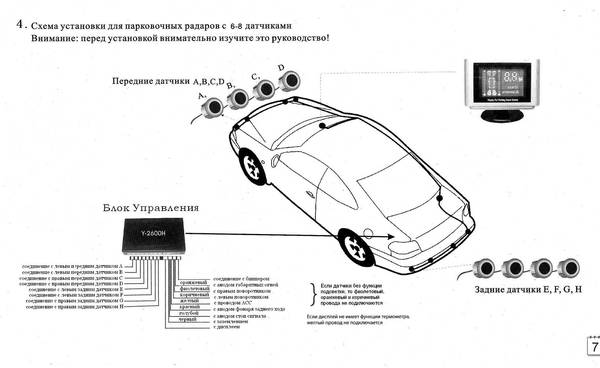

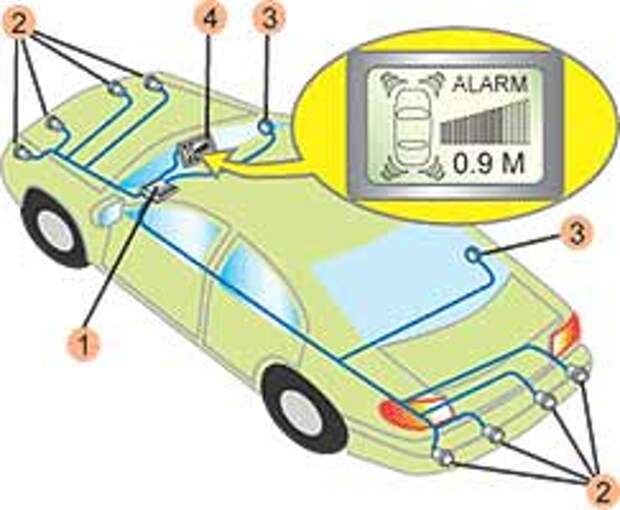

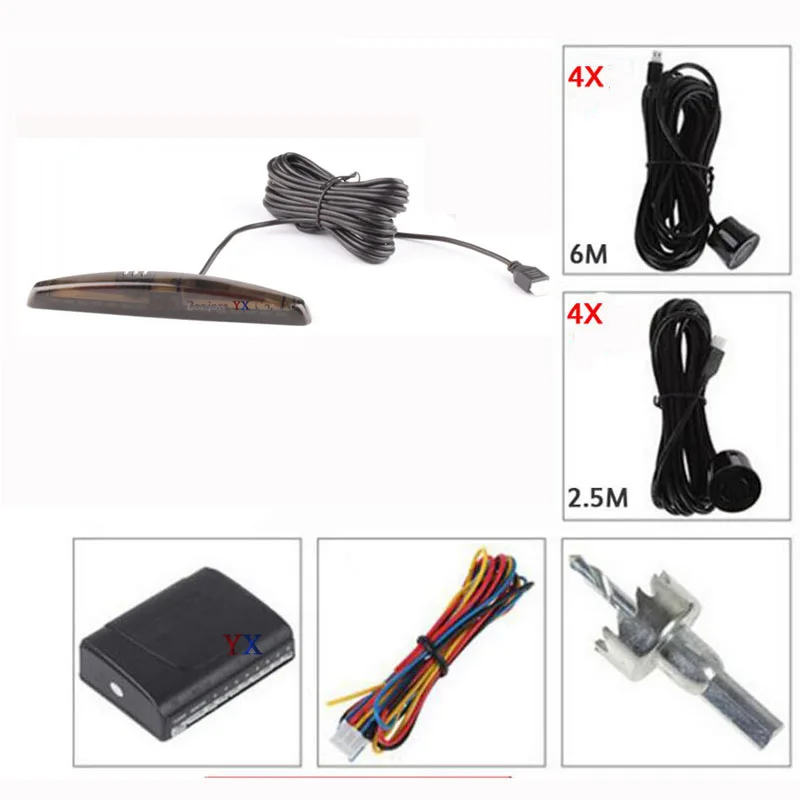

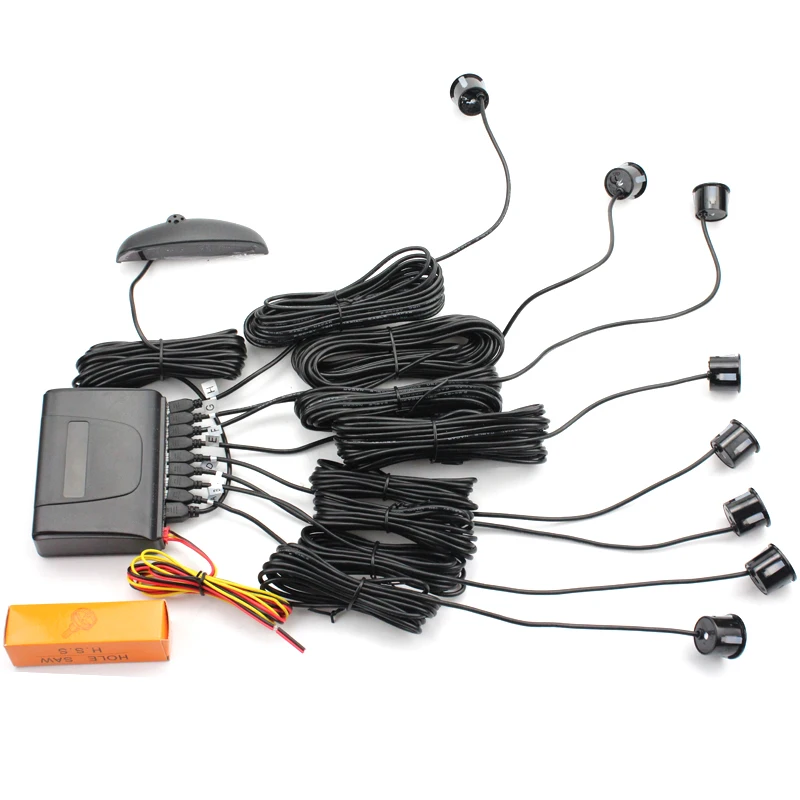

В парктрониках с восьмью датчиками 4 радара устанавливаются спереди автомобиля и 4 сзади на бампер. Блок управления крепится в хвостовой части машины. Дисплей размещается внутри салона – на зеркале или приборной панели.

Важно. Подключение фронтальных сенсоров особенно актуально для владельцев машин с плохо просматриваемым передним габаритом.

Подключение датчиков

Перед началом работ место установки проклеивается малярным скотчем. На нём делается разметка и обозначаются точки монтажа. Все датчики должны располагаться на одинаковой высоте и равном друг от друга расстоянии под углом 90 градусов к земле.

После нанесения разметки можно приступать к сверлению отверстий. Делается это с помощью шуруповерта или дрели с предварительно надетой на них фрезой, идущей в комплекте к парктронику. После протачивания пазов скотч снимается с бампера, а отверстия зачищаются острым ножом или напильником.

Важно. Снимать бампер машины для установки и подключения парктроника необязательно. В большинстве случаев можно обойтись без этого.

Датчики в отверстия удобно устанавливать с помощью крючка, который можно сделать из толстой проволоки. Протяжка проводов осуществляется в строгой очередности по направлению от самого дальнего от блока радара к самому ближнему. Крючком цепляют провода через отверстия и протаскивают их. Сначала протягивается один провод, затем два, в третье по счету отверстие протягивается уже 3 провода, в четвертое – 4. После протяжки кабели расправляют, связывают в жгут изолентой и проводят через заглушку во внутреннюю часть авто. Там, где это возможно, их скрепляют нейлоновыми стяжками и только потом осуществляют подключение к основному блоку.

Для фиксации самих датчиков в отверстиях на них слегка нажимают и защелкивают внутрь. При этом не нужно сильно давить на центр радара. Нажим должен быть максимально плавным и аккуратным.

Монтаж дисплея

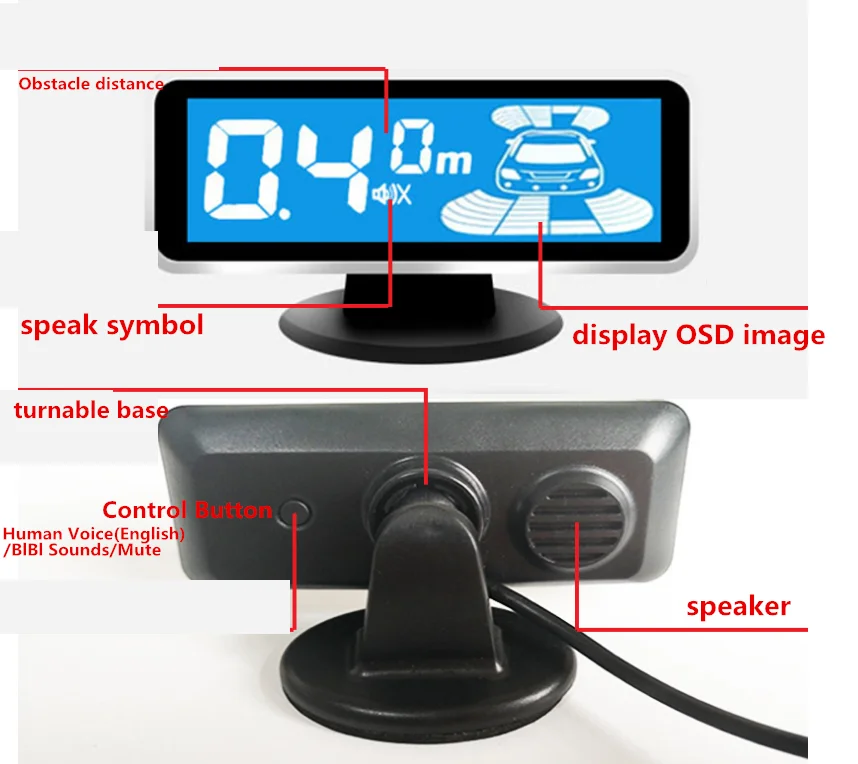

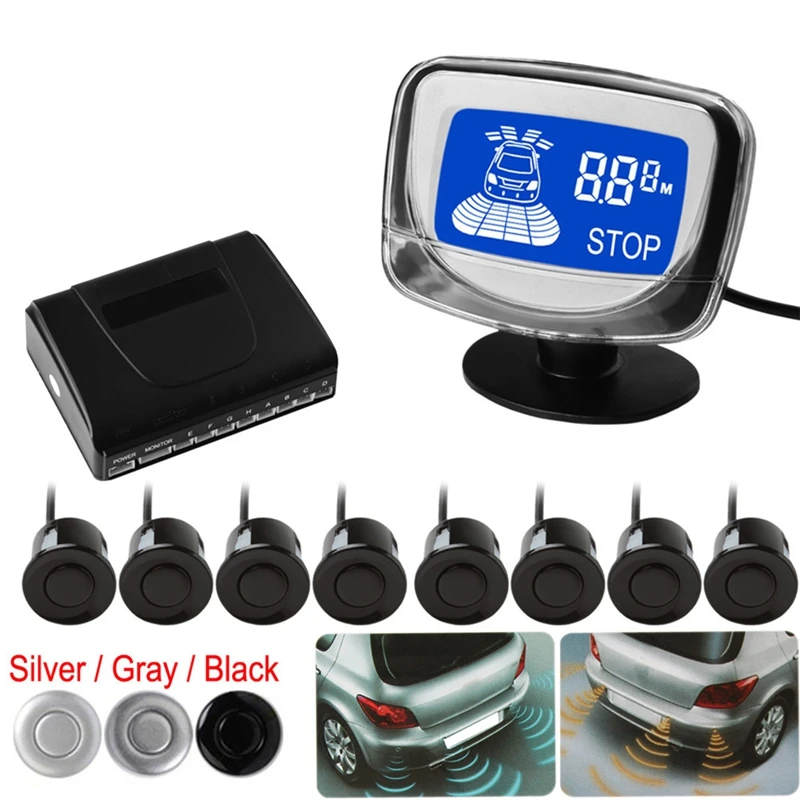

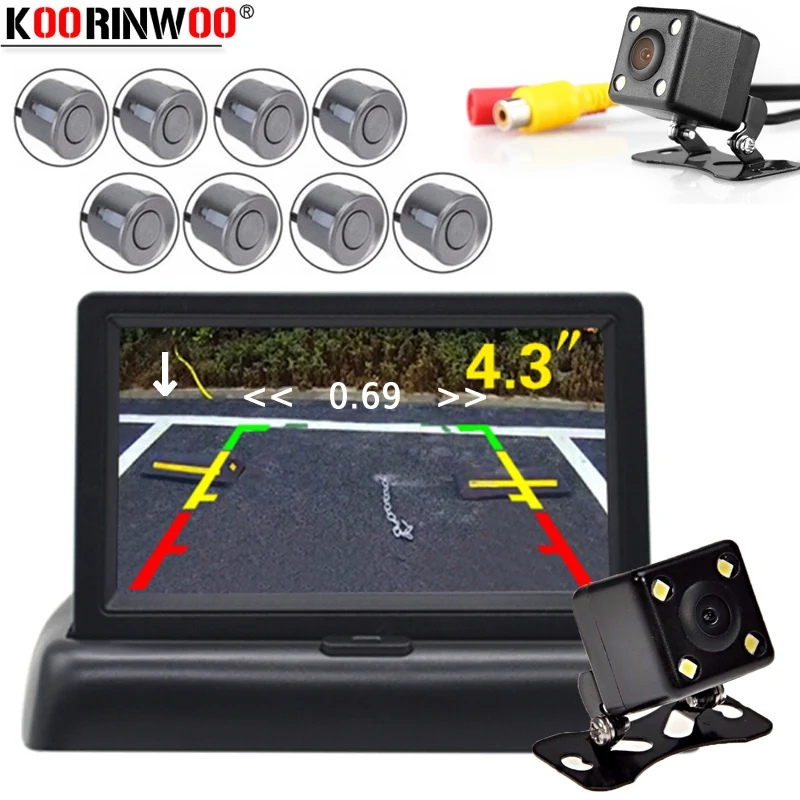

Дисплей парктроника устанавливается на зеркале заднего вида или на приборной панели автомобиля. Изделие крепится к предварительно обезжиренной поверхности с помощью двухстороннего скотча. Исходящие от дисплея провода протягиваются через переднюю стойку вверх, а затем через дверной уплотнитель и заднюю стойку в хвостовую часть автомобиля. Их нужно подвести к блоку управления парктроника.

Важно. Самое удобное место для дисплея – это зеркало.

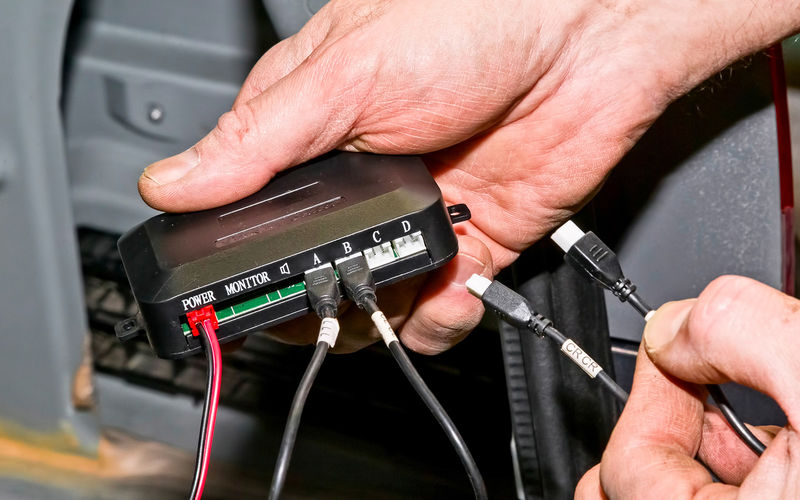

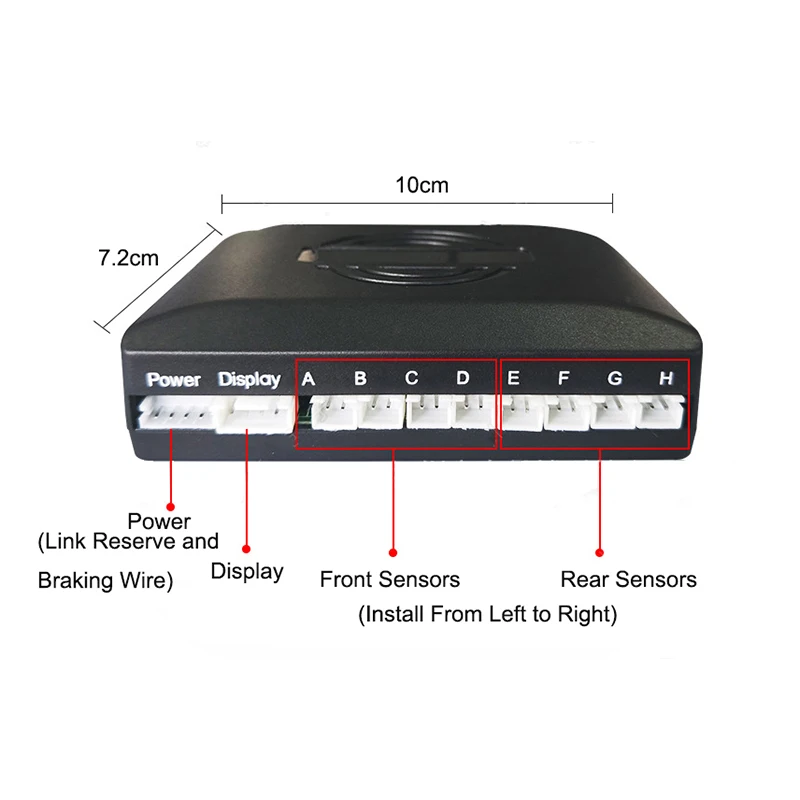

Монтаж блока управления

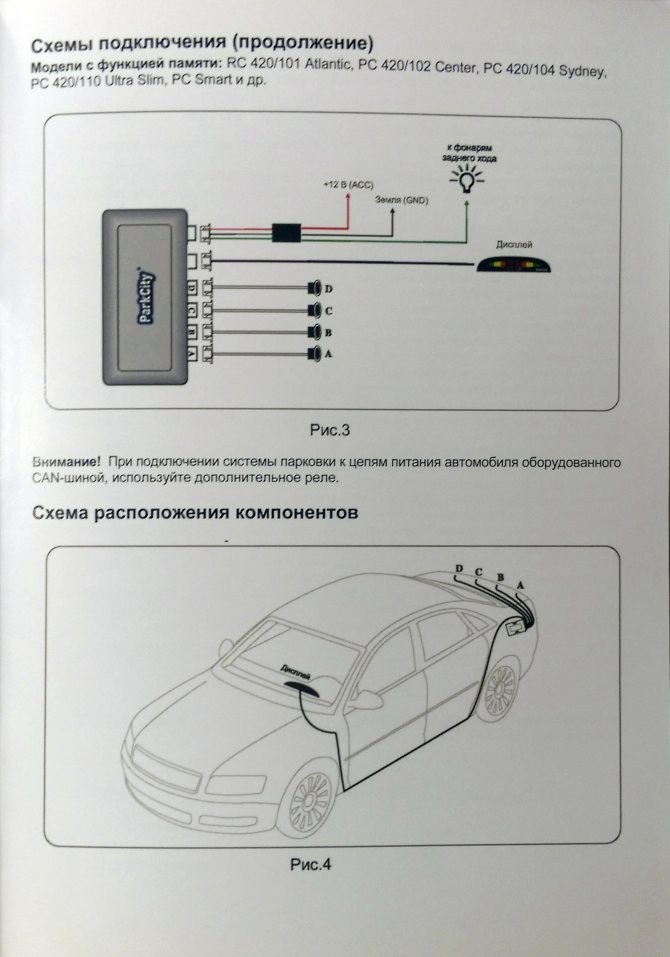

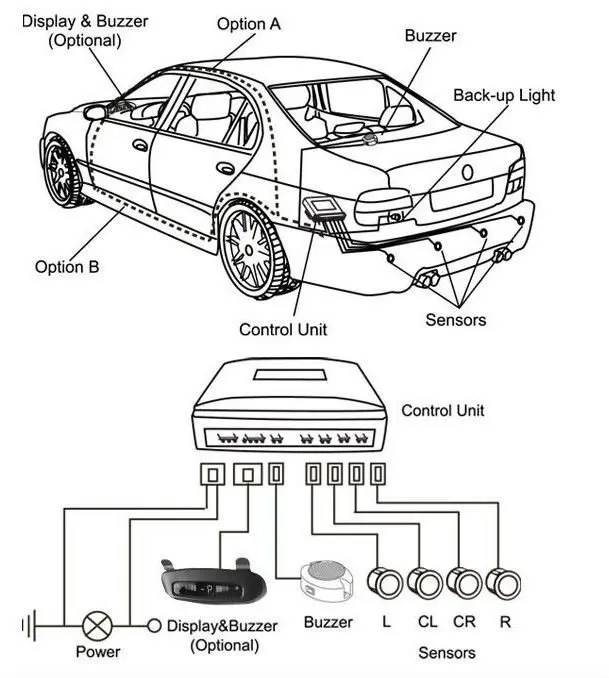

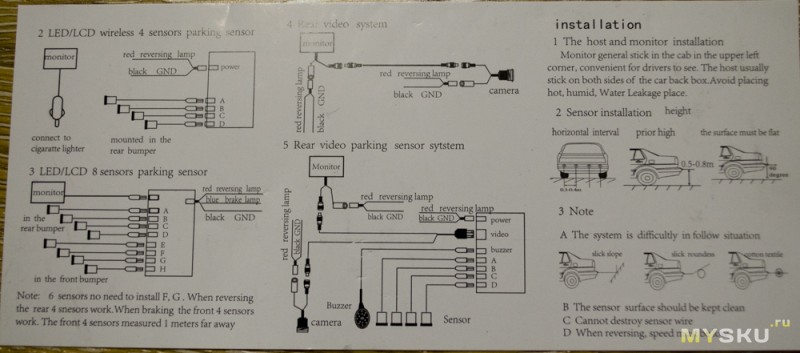

Блок управления устанавливают в хвостовой части машины, так как его необходимо подключать к сигналу заднего хода и массе автомобиля, а также к плюсу после замка зажигания. К сигналу заднего хода оборудование подсоединяется для работы датчиков заднего бампера, к плюсу – для функционирования передних радаров.

Проще всего осуществлять подключение через плюс топливного насоса. Правда в этом случае оборудование будет работать только при заведенном двигателе, но это даже лучше и удобнее.

Важно. Провод от задней передачи можно легко определить с помощью светодиодного пробника.

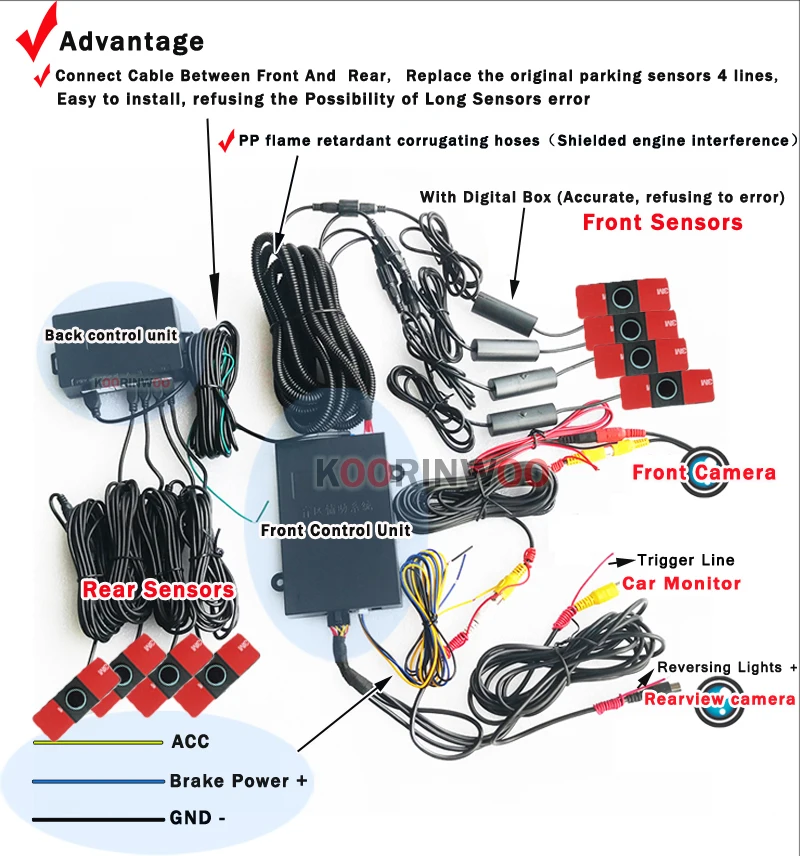

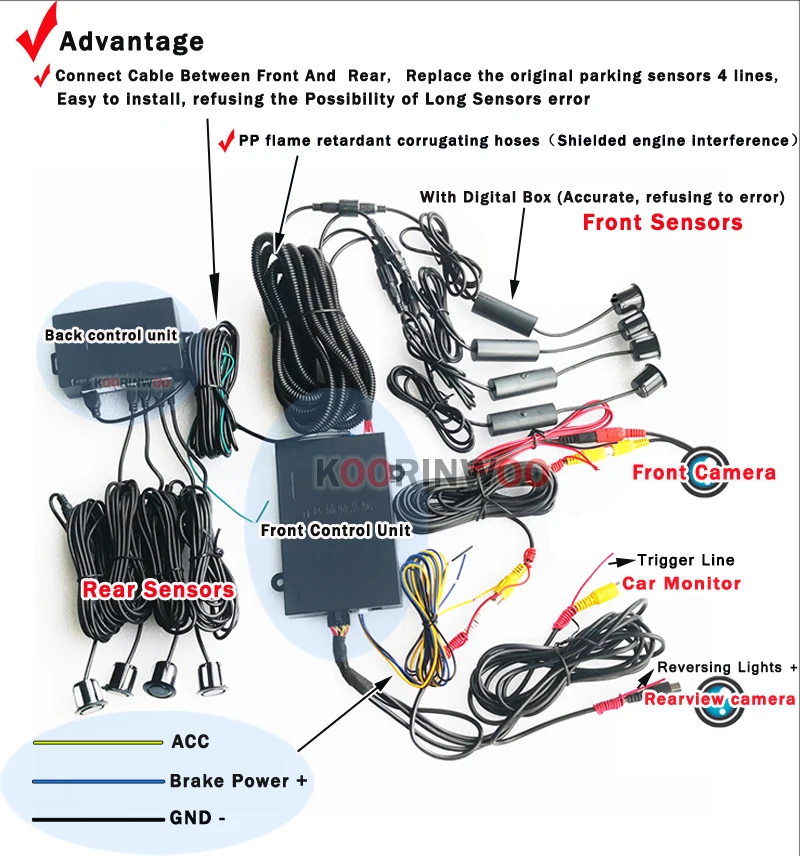

Подключение парктроника к переднему бамперу

Установка датчиков на переднем бампере осуществляется практически таким же образом, как и на заднем. На месте подключения проклеивается скотч, делается разметка, высверливаются отверстия, вставляются локаторы. Бампер снимается, а провода прокладываются по его балке слева направо по ходу авто. После соединения всех разъемов буфер устанавливается обратно и парктроник тестируется на работоспособность. Испытание осуществляется через нажатие тормозной педали. Если всё работает нормально, локаторы фиксируются клеем, а бампер прикручивается на место.

Важно. Все локаторы парктроника должны быть расположены на расстоянии не менее 45 см от земли. При несоблюдении этого условия датчики будут постоянно «глючить» и давать ложные сигналы.

Тюнинг датчиков

Перед установкой датчиков их можно покрасить в цвет автомобиля. На случай, если радары встанут неровно, следует окрасить и несколько проставочных колец. Крашеные парктроники смотрятся очень здорово. Их практически не видно на машине.

Важно. Закрашивать локаторы нужно только после разметки. Ведь некоторые из них могут попасть на перемычку, которая отличается по цвету от основного кузова.

Подключение автосканеров ELM327 к ОС Андроид

Опубликовано 03. 08.2019 | Обновлено в 19.05.2021 | Добавлено в Диагностика |

Содержание: Подключение ELM327 Wi-Fi к Android: пошаговая инструкция Как выполнить подключение ELM327 Bluetooth к Android Подключение ELM327 USB к Android: основные этапыДля оперативной диагностики легковых и грузовых автомобилей предназначены сканеры ELM327. Это компактные устройства, позволяющие выявлять и устранять ошибки в работе электроники и основных систем транспортных средств. Они простые в эксплуатации, надежные, компактные и недорогие.Современные диагностические адаптеры ELM32..

Подробнее

Какое физическое явление лежит в основе парктроника

Опубликовано 23.10.2019 | Обновлено в 21.05.2021 | Добавлено в Безопасность |

Содержание: Как именно функционирует парктроник? Какое физическое явление лежит в основе автомобильного парктроника? Какое физическое явление лежит в основе действия ультразвукового парктроника? А при использовании электромагнитных чувствительных элементов?Парктроник (или парковочный радар) представляет собой систему бесконтактных сенсоров, предназначенных для установки на автомобили. Её использование позволяет облегчить процесс парковки машины, сделав его более простым и удобным. Кр..

Подробнее

Как работает парктроник

Дата: 28.11.2019 | Категория: Безопасность

Содержание:

• Устройство парктроника
• Принцип работы пактроника
• Как пользоваться парктроником

Припарковаться в условиях большого города бывает непросто даже профессиональным водителям. Запарковать автомобиль без повреждений в условиях ограниченного пространства поможет парковочный радар (он же парктроник).

Что такое парктроник в автомобиле? Радар представляет собой систему из датчиков, крепящихся на бортах автомобиля. Они измеряют расстояние до ближайшего объекта, что позволяет избежать столкновения. Он пригодится, как начинающим водителям, ведь чаще всего у них возникают проблемы с парковкой, так и опытным автолюбителям. Радар парковки позволит «вписаться» даже в небольшое пространство между машинами.

Как работает парктроник? На бортах автомобиля (обычно на переднем и заднем бампере, иногда и по бокам) крепятся датчики, они сигнализируют о расстоянии до препятствия, информация об этом выдаётся на дисплее или в виде звукового сигнала.

Предлагаем рассмотреть устройство и принцип работы парктроника.

Устройство парктроника

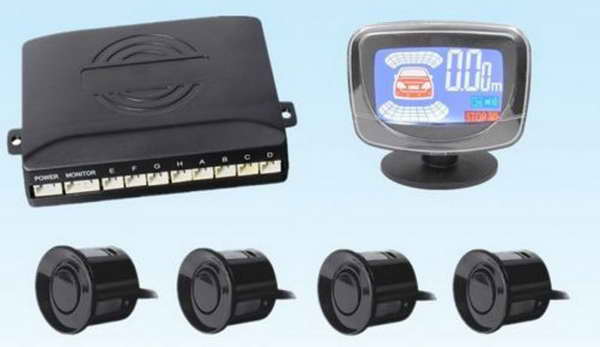

Любая парковочная система состоит из нескольких составляющих:
