Коробки передач на автомобили ВАЗ 2101-2107
На автомобили ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 устанавливается несколько коробок передач.
Рассмотрим, что это за коробки, какие у них передаточные числа и какая маркировка.
Коробки передач на автомобили ВАЗ 2101-2107
1. Коробка передач четырехступенчатая 2101.
Устанавливается на автомобили ВАЗ 2101, 21011, 21013, 2102, 21021, 2103, 21051.
Передаточные числа: 1-я передача — 3,75, вторая — 2,30, третья — 1,49, четвертая — 1,00, задний ход — 3,87.
В паре с коробкой работает редуктор «01» с передаточным числом главной пары 4,3 (4,4 для некоторых моделей).
Привод спидометра с 12-ю зубцами 2101-1702150-01.
2. Коробка передач четырехступенчатая 2106.
Устанавливается на автомобили ВАЗ 2106 с двигателем 1,6 л.
Передаточные числа: 1-я передача — 3,24 (3,67), вторая — 1,98 (2,10), третья — 1,29 (1,36), четвертая — 1,00, задний ход — 3,34 (3,53).
В паре с коробкой работает редуктор «03» с передаточным числом 4,1 либо «06» с главной парой 3,9.
Привод спидометра с 9-ю зубцами 2103-1702150-01.
3. Коробка передач четырехступенчатая 2106.
Устанавливается на автомобили ВАЗ 21063, 21061 с двигателями 1,5 и 1,3 л.
Передаточные числа: 1-я передача — 3,75 (3,67), вторая — 2,30 (2,10), третья — 1,49 (1,36), четвертая — 1,00, задний ход — 3,87 (3,53).
В паре с коробкой работает редуктор «03» с передаточным числом главной передачи 4,1 (4,3).
Привод спидометра с 9-ю зубцами 2103-1702150-01.
3. Коробка передач пятиступенчатая 2105/2107.
Устанавливается на автомобили ВАЗ 2105, 21052, 2104, 21043, 2107, 21072, 21074.
Передаточные числа: 1-я передача — 3,67, вторая — 2,10, третья — 1,36, четвертая — 1,00, пятая — 0,82, задний ход — 3,53.
В паре с коробкой работает редуктор «06» с передаточным числом главной передачи 3,9.
Привод спидометра с 13-ю зубцами 2106-1702150-01.
3. Коробка передач пятиступенчатая 2106.
Устанавливается на автомобили ВАЗ 21065.
Передаточные числа: 1-я передача — 3,67, вторая — 2,10, третья — 1,36, четвертая — 1,00, пятая — 0,82, задний ход — 3,53.
В паре с коробкой работает редуктор «06» с передаточным числом главной передачи 3,9.
Привод спидометра с 13-ю зубцами 2106-1702150-01.
Примечания и дополнения
— Каждая коробка передач имеет привод спидометра соответствующий передаточному числу главной передачи редуктора . Что бы их различать на коробку при помощи краски наносится цветная метка. Синяя метка — передаточное число главной передачи 3,9, красная метка — передаточное число 4,1, без метки — 4,3 (4,4). Помимо этого возле сапуна краской может быть нанесена определенная цифра. На коробки для автомобиля ВАЗ 2107 — цифра семь, для ВАЗ 2104 и 2105 — цифра пять, ВАЗ 2106 — шесть.
— Если на автомобиль установлена коробка не соответствующая передаточному числу главной передачи, спидометр начнет показывать не верные показания.
— Что такое передаточное число? Передаточное число — это отношения числа зубьев ведущей и ведомой шестерен. Например, 43 зубьев у ведомой и 11 у ведущей.
Делим 43 на 11, получаем передаточное число 3,9.
— С 1987 года коробки передач для классических автомобилей ВАЗ унифицированы по передаточным числам.
Еще статьи по автомобилям ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
— Определяем какой стоит редуктор заднего моста на ВАЗ 2101-2107
— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
— Диагностика неисправностей редуктора заднего моста ВАЗ 2101-2107, 21213
— Все редукторы заднего моста автомобилей ВАЗ 2101-2107, 2121
— Объем масла в коробке передач некоторых автомобилей ВАЗ
Подписывайтесь на нас!
Автолюбителю | Описание типов редукторов, характеристика облегченного маховика, все о передаточных числах кпп
Все о тюнинге коробки передач и двигателя, увеличиваем мощность двигателя и подбираем кпп. Так как максимальная мощность и момент двигателя находится в определенном диапазоне оборотов, то для оптимальной динамики предназначена коробка понижающих передач(КПП). При помощи КПП мы выбираем необходимое отношение передачи оборотов двигателя к колесам. Перед тем как выбирать нужную коробку в машину, немного изучим терминологию трансмиссии. Передаточное отношение — отношение оборотов ведущего вала к оборотам ведомого. По простому — сколько оборотов сделает коленчатый вал пока карданный вал совершит один оборот вокруг своей оси. Читать отношения КПП легко — чем выше численное значение, тем короче передача, и двигатель наберет максимальные обороты быстрее, и, наоборот, чем меньше соотношение шестерен,тем передача длиннее. Ряд — набор валов и шестерней в коробке передач. До 1976 года ВАЗ выпускал одну единственную четырехступенчатую модель КПП, назвали её 2101, она устанавливалась на весь модельный ряд “классики”. Затем появилась также четырехступенчатая КПП 2121 с повышенным рядом (т. Начнем с первичного вала. КПП 2101 имеет 17 зубьев на ведущей шестерне, 2121 — 19 зубьев. Вариант, что сейчас ставят на конвейере, насчитывает 18 зубьев. Естественно каждому первичному валу соответствует свой промежуточный. Вторичные валы в сборе у всех четырехступенчатых коробок взаимозаменяемы, разница лишь в ведомой шестерне первой передачи. Их две, одна для 2101 и 2121, вторая для 2105. Внешне они похожи, у каждой по 33 зуба. У них лишь 2 отличия — разным угол наклона зубьев и диаметр шестеренок: у 2101 и 2121 — 96,8 мм, у 2105 — 98,8 мм. Для облегчения понимания таблица со всеми известными рядами, с указанием количества зубьев передаточного отношения (33*-отличия с 33 смотри выше):

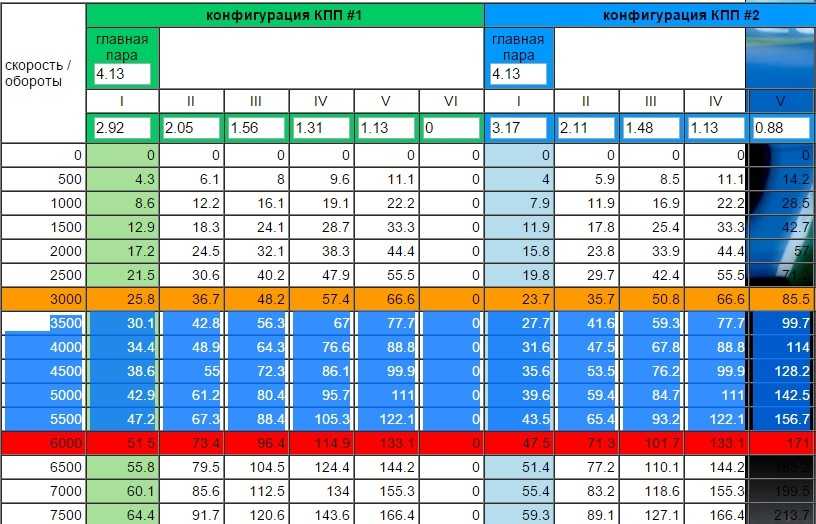

Скоростную характеристику можно посчитать в таблице Excel, куда вводятся передаточные отношения коробки передач и редуктора заднего моста. Выбор коробки передач Типы редукторов Облегченный маховик Виды фрикционных накладок сцепления Подбор передаточных чисел кпп
все о тюнинге / тюнинг кпп / Выбор коробки передач | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
е. с более низкими передаточными отношениями), она предназначалась, как становится ясно из названия для “Нивы”, а так же её ставили на ВАЗ-2106 с двигателем объемом 1600см2. В 1979 году завод выпустил КПП 2105. Сегодня она производится в двух вариантах (четырех- и пятиступенчатая) и устанавливается на всю классику и Ниву. Прежние агрегаты сняли с производства еще в 1987 году. Но хоть и выпуск их давно прекращен, в продаже до сих пор встречаются детали разных поколений. В чем их отличие?
Вал 2107 предназначен для пятиступенчатой коробки передач,у него количество зубьев такое же, как и у 2105. Единственное отличие — резьбовое отверстие для крепления блока шестеренок пятой передачи и заднего хода.
отношение
1
242
424
1990 LADA 2106 21063 1,3 MT 21063 (64 HP) Спецификации, технические данные, потребление топлива, размеры, галерея изображений
Подробнее фотографий LADA 2106
| Тип тела | SEDAN | . 64 л.с. |
|---|---|
| Смещение двигателя | 1300 см3 или 1,3 л или 79,3 куб.0013 |
| Fuel Type | Gasoline |
| Drive wheel | FR or RR |
| Mileage | 49709 Miles |
| Vin | XTA210630L2****56 |
| Price (out of date ) | $1083 |
Часто задаваемые вопросы | |
|---|---|
| Какой кузов, Лада 21090 Седан? | Седан, 5 мест, 4 двери |
| Какая скорость у машины Лада 2106 21063 1990г? | 145 км/ч, 0-100 км/ч: 18 сек |
| Сколько мощности, 1990 Лада 2106 1,3 МТ 21063? | 64 лс |
Какой объем двигателя, Лада 2106 1990 Седан 1. 3 МТ 21063 (64 лс)? | 1,3 л или 1294 см3 |
| Сколько передач, Тип коробки передач, 1990 Лада 2106 Седан 1,3 МТ 21063 (64 л.с.)? | 4 МКПП |
| Какая трансмиссия, Лада 2106 Седан 1990? | Задний |
| Какой длины этот автомобиль, Лада 2106 21063 1990? | 4166 мм |
| Насколько широк автомобиль, 1990 г.в. Лада 2106 1,3 МТ 21063? | 1611 мм |
| Какая полная масса, Лада 2106 1990 Седан 1.3 МТ 21063 (64 лс)? | 1435 кг |
| Сколько места в багажнике, 1990 Лада 2106 Седан 1.3 МТ 21063 (64 лс)? | 400 л |
Лада 2106 21063 1,3 МТ 21063 (64 л.с.) 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 2, 0, 1998, 1999, 20, 20 20 20 2004, 2005, 2006 Спецификация
Общая информация | ||
|---|---|---|
| Наименование комплекта Тип привода | Задний | |
| Frame type | Sedan | |
| Transmission type | 4 speed Manual | |
| Engine volume, cc | 1294 | |
| Frame name | 21063 | |
| 0 to 100 time | 18 | |
| Максимальная скорость | 145 | |
| Клиренс, мм | 170 | |
| Страна производитель | 901 Россия0009 Doors | 4 |
Engine, transmission and steering specs | ||
Engine specs | ||
| Engine name | VAZ-21011 | |
| Fuel | Petrol (Gasoline) | |
| Тип двигателя | Рядный, 4-цилиндровый | |
| С турбонаддувом | нет | |
Максимальная мощность, л. с.0010 | 5600 | |
| MAX Power, HP (KWT) / RPM | 64 (47) / 5600 | |
| MAX TORUT | ||
| MAX TOUPTE, N*M (кг*M) / об / мин | 92 (9) / 3400 | |
| Клапаны на цилиндр | 2 | |
| . | 79 | |
| Stroke, mm | 66 | |
| Engine additional info | Carburetor | |
Fuel consumption | ||
| City | 9.5 | |
Transmission | ||
| Main gear ratio | 4.1 | |
Рулевое управление | ||
| Усилитель рулевого управления | нет | |
| Тип рулевого механизма | Червячный редуктор | |
Dimensions | ||
Frame dimensions | ||
| Exterior length, mm | 4166 | |
| Exterior width, mm | 1611 | |
| Exterior height, mm | 1444 | |
Размеры салона | ||
| Вместимость | 5 | |
| Ряды сидений | 2 | 9 Размеры шасси 200314 00237 |
| Wheel base, mm | 2424 | |
| Turning radius, m | 5. 6 | |
| Wheel spacing front | 1365 | |
| Wheel spacing rear | 1321 | |
| Front overhang | 650 | |
| Задний свес | 1092 | |
Масса и допустимая нагрузка | ||
| 9 Масса, кг | 00013 | |
| Макс. вместимость | 400 | |
| Макс. weight | 1435 | |
Volumes | ||
| Fuel tank capacity, l | 39 | |
| Trunk volume | 400 | |
Suspension specs | ||
Suspension specs | ||
| Передняя подвеска | Независимая на двойных поперечных рычагах | |
| Rear suspension | Dependent, spring loaded | |
Wheel rims | ||
| Disc | 5J x 13 | |
Tires | ||
| Front wheels | 175/70 R13 | |
| Задние колеса | 175/70 R13 | |
Тормоза | ||
| Передний тормоз | Диски | |
| 0012 | ||
Exterior | ||
Headlights | ||
| Halogen headlights | yes | |
Interior | ||
Steering wheel and center panel | ||
| Tachometer | yes | |
Удобства | ||
Аудиосистемы | ||
| Радио | да | |
Устройство, эксплуатация, техническое обслуживание и ремонт
Современные автомобили оснащаются различными типами трансмиссий.
Это может быть автомат со всем известным «багетом гидротрансформатора», бесступенчатым вариатором, DSG (концерн «Ауди»), типтроник и так далее. Но как бы ни совершенствовалась коробка передач, одной из самых надежных по праву считается классическая «механика». Все отечественные автомобили оснащены этим. Исключением является последнее поколение «Калины» и «Весты» в топовых комплектациях, где установлена автоматическая коробка передач. ВАЗ-2114 вне зависимости от года выпуска и комплектации всегда комплектовался «механикой». Что же, давайте рассмотрим его устройство, принцип работы и особенности работы.
Назначение
Механическая коробка передач служит для передачи крутящего момента от двигателя к колесам. Управляется специальным рычагом (крыльями КПП). ВАЗ-2114 комплектуется классической «пятиступкой», как и «Приора», «десятка» и другие автомобили отечественного производства.
Устройство
Конструкция трансмиссии ВАЗ-2114 предполагает наличие следующих элементов:
- Коробки передач.
- Валы. Их несколько. Он бывает первичным, вторичным и промежуточным.
- Синхронизаторы.
- Передача заднего хода. Он состоит из дополнительной шестерни и вала.
- Рычаг переключения скоростей.
- Картер коробки передач.
- Сливное и маслозаливное отверстие.
- Стилус и сапун.
Схема переключения передач находится на рычаге. Как видите, все достаточно просто и понятно. Кстати, на первых поколениях «Самары» использовались 4-ступенчатые коробки. Но сейчас их редко можно встретить. Итак, давайте подробнее рассмотрим конструкцию ВАЗ-2114 ЦВП «Самара-2». Все главные агрегаты трансмиссии размещены в картере. Надежно крепится на двигателе автомобиля. Так же в нем есть масло. Когда шестерни работают, зубья редуктора сильно нагреваются. Без смазки срок их службы значительно сокращается. Поэтому в картере имеется от двух до четырех литров масла в зависимости от типа автомобиля. На коробку передач ВАЗ-2114 рекомендуется использовать 3,3 литра трансмиссионной смазки.
Итак, продолжим изучение устройства. Что касается валов, то они при работе агрегата вращаются в подшипниках и имеют набор из пяти шестерен с разными передаточными числами. Для того чтобы каждая передача включалась четко и плавно, предусмотрены синхронизаторы. Они сглаживают удары от вращающихся шестерен на определенной скорости. Переключение передач осуществляет рычаг переключения передач, связанный со звеном. Он подается прямо в коробку. Также в конструкции трансмиссии имеется блокировочное устройство, препятствующее автоматическому отключению трансмиссии и механизм блокировки. Он препятствует включению нескольких скоростей в коробке.
Алгоритм передач
Благодаря этим деталям восприятие и передача крутящего момента от маховика двигателя происходит дальше на колеса. Каждая шестерня имеет разное количество зубьев и передаточное отношение. С каждой последующей передачей она уменьшается.
Таким образом, чем ниже передаточное число, тем выше скорость вращения колеса.
При этом крутящий момент уменьшается. То есть самыми тяжелыми можно назвать первую и заднюю передачи.
Задняя
Что касается последней, то ее передаточное число составляет 3,53. Задняя скорость обеспечивает вращение вала трансмиссии в противоположном направлении. Для этого ей нужен дополнительный вал с отдельной шестерней. В результате количество пар шестерен меняется на нечетное, а крутящий момент меняет свое направление. Также эта передача лишена синхронизатора — на скорости не включится. Коробка передач ВАЗ-2114 имеет шестерню с равным передаточным числом, которое составляет 0,941. Это четвертая скорость. Таким образом, вторичный вал трансмиссии вращается с той же силой, что и вторичный вал. То есть угловая скорость вращения двух элементов одинакова. Его автомобилисты называют «прямым».
Особенности коробки передач
Наибольший крутящий момент автомобиля достигается на первой скорости. Двигатель легко вращает колеса, а скорость автомобиля не превышает 40 километров в час.
При достижении этой скорости стрелка тахометра обычно находится на красной шкале. Поэтому для дальнейшего движения необходимо переключиться на более слабую, но более быструю передачу. Потом на третьем, четвертом и так далее. Все переключения должны выполняться последовательно. Мощности двигателя не хватает, чтобы уверенно разогнать машину до 20 километров на третьей передаче. Конечно, если это не 5-литровый V-8. В нашем случае это ВАЗ 14-й модели, и для нормальной динамики разгона необходимо последовательно переключать скорости, уменьшая передаточное число. Самый быстрый – «пятый». Нагрузка на двигатель здесь минимальна, отсюда и небольшой расход топлива. Если по городу машина тратит 11-13 литров, то на трассе этот показатель не превысит семи. Но у этой программы есть один недостаток. Он практически лишен крутящего момента. Чтобы набирать скорость дальше, двигателю потребуется много времени. Поэтому для обгона лучше использовать «пониженную», в нашем случае это «прямая», четвертая скорость.
Эксплуатация, ремонт и техническое обслуживание
Для исключения ремонта коробки передач ВАЗ-2114 производитель рекомендует регулярную замену масла. Как правило, большинство механических трансмиссий не требуют технического обслуживания. То есть срок замены смазки – это ресурс самой коробки передач. Но это касается импортных автомобилей. Относительно «Самары» можно сказать, что для нормальной работы шестерен нужно менять масло в редукторе. ВАЗ 2114 не исключение. Производитель выделяет срок в 60 тысяч километров. Также рекомендуется менять его после длительного бездействия. Например, после «зимовки» автомобиля в гараже или на улице. В отличие от моторного, трансмиссионное масло имеет высокую вязкость. Для автомобиля ВАЗ-2114 это 80W-85. Если замена масла произведена по регламенту, это надежная защита трансмиссии от ремонта. Но бывает и так, что коробка начинает гудеть. В этом случае шестерни меняются. Из-за износа увеличивается зазор между зубьями. Есть люфт при вращении, который сопровождается гулом.
Это может быть как по одной, так и по нескольким программам сразу. После такого ремонта шумы в коробке пропадают. Кстати, некоторые автолюбители для устранения мертвяков используют более густую смазку. Но стоит помнить, что это лишь временное решение и оно лишь временно отсрочит ремонт трансмиссии.
Замена масла в МКПП
Для начала необходимо подготовить нужное количество масла и старую тару для «отработки». Стандартный объем для пятиступенчатых коробок – 3,3 литра. Процедура замены масла не сложная, ее можно выполнить самостоятельно. Заливается через зонд. Предварительно рекомендуется «прогреть» коробку, чтобы масло стало более жидким (особенно зимой). Предварительно очистите поверхность слива и заливную (как правило, это открученный щуп) от грязи. Сняв резиновую заглушку и проволокой прочистив само отверстие. Подставляем емкость для старого масла. Его можно сделать из ненужной пластиковой канистры, вырезав ножом ее боковую часть. Далее откручиваем сливной болт и ждем пока потечет «сток».
Обычно он черный. Затем закручиваем пробку, вынимаем щуп и заливаем в отверстие новое масло. Заливать нужно до того момента, пока не выльется из люка. Затем закручиваем горловину, запускаем двигатель и проверяем на герметичность. Не затягивайте болты, так как впоследствии можно сорвать резьбу. Если после процедуры замены масла рычаг КПП не перестает «пинаться», а трансмиссия гудит, то необходима полная диагностика трансмиссии. Обычно это синхронизаторы или шестерни.
Как продлить срок службы?
Для увеличения ресурса коробки передач необходимо не только регулярно менять масло, но и правильно ее переключать. Не дергайте рычаг коробки передач — при переходе с «первой» на «вторую» придерживайтесь небольших пауз. Так вы сохраните синхронизаторы и снизите напряжение на шестернях. Вне зависимости от того, какая у вас коробка передач, не нужно долго держать руку на рычаге переключения передач. Некоторые используют его как подлокотник. Это не правильно. Переключил скорость — отпусти руку.
