Передние пружины Шкода Октавия А5

На моей Октавии А5 2010 года выпуска передние пружины уже подсели на пробеге чуть за 100 000 км. Проверить состояние пружин можно на специальном стенде у ОД.

Самостоятельно проверить состояние пружин можно путём раскачки авто. Резко надавливаете на передние крылья поочерёдно, и если пружины уже севшие то передок будет качаться, при нормальных пружинах машина сразу же вернётся в исходное положение.

Пружины на Шкоду Октавию А5, также как и амортизаторы, лучше подбирать по настроенной под VIN программу ЕТКА.

Ещё подобрать штатные пружины можно по меткам, расшифровка которых будет в этот статье!

Передние пружины

На моей Октавии A5 1.6 AT-6 2010 г.в. Калужской сборки с пакетом для плохих дорог, стоят передние пружины PR-2UB-L13.

L13 — весовой класс передней оси. L13 = 651-685 кг

2UB — пакет плохих дорог. Расшифровка PR кодов.

Оригинальный передние пружины: 1K0 411 105 BC

Аналоги:

Lesjofors 40 857 11 — Оптимальный аналог.

BILSTEIN 37-133757

KYB RH 1713

SACHS 993 043

MONROE SE3290>

KILEN 23110

MAPCO 70969



Как поменять пакет плохих дорог на Евро подвеску?

Многие владельцы Октавий с жесткой подвеской (ППД), хотят избавиться от этого ПАКЕТА и поменять на пружины для Евро подвески.

Всё это вполне реально, я для своего авто подобрал нужные номера. За основу был взят весовой класс передней оси L013 (он обозначен в сервисной книге).

Пружина подошла для модели: PR-2UA-L02.

2UA — Подвеска ЕВРО без ППД.

L02 — весовой класс L02 = 651-680 кг

Номера запчастей вышли такие: сток — 1K0 411 105 BC меняем на 1K0 411 105 AK.

И получаем более мягкую и комфортную подвеску.

Меняем задние пружины с 1JB на 1JA. А также смотрим как подобрать амортизаторы без ППД.

Пружины без ППД

Номер оригинальной передней пружины без ППД:

1K0 411 105 AK

Аналоги:

NK 534315

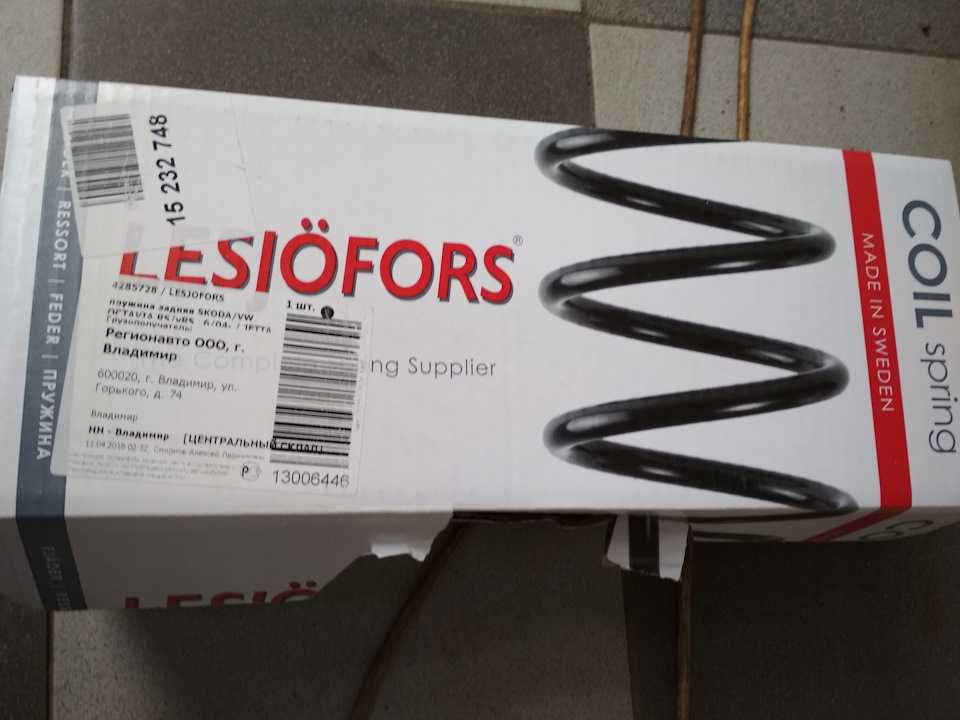

LESJÖFORS 40 950 49 — на мой взгляд оптимальный вариант!

BILSTEIN 36-199594

KILEN 23109

SACHS 993 047



Цветовые метки

Также чтобы определить оригинальный номер запчасти, можно сделать это по меткам на пружинах.

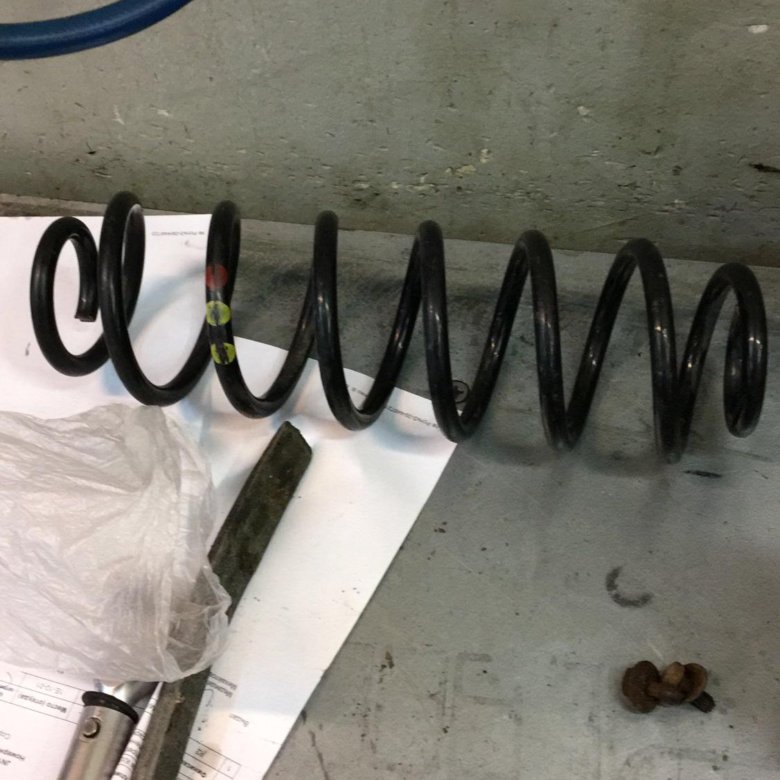

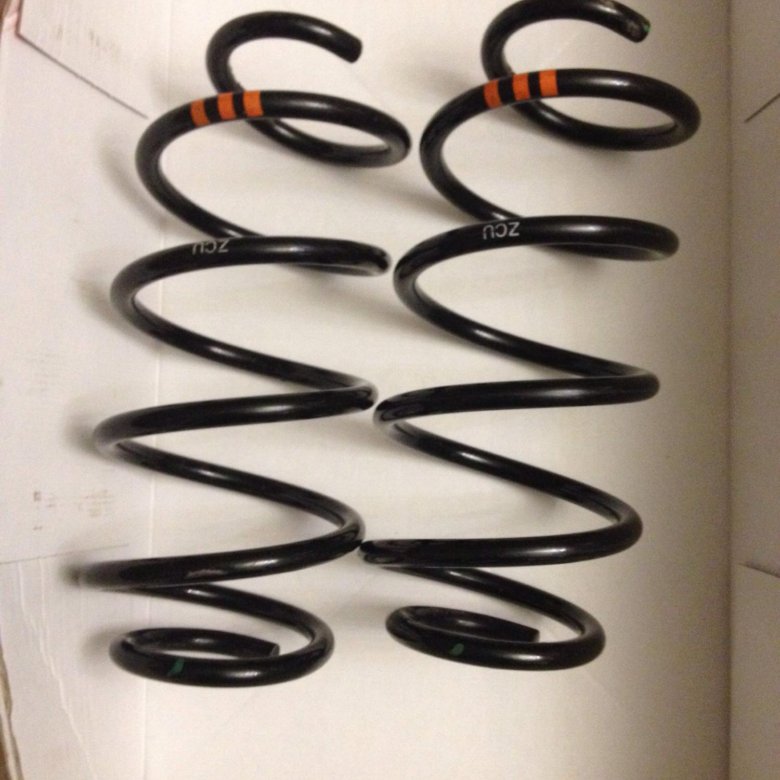

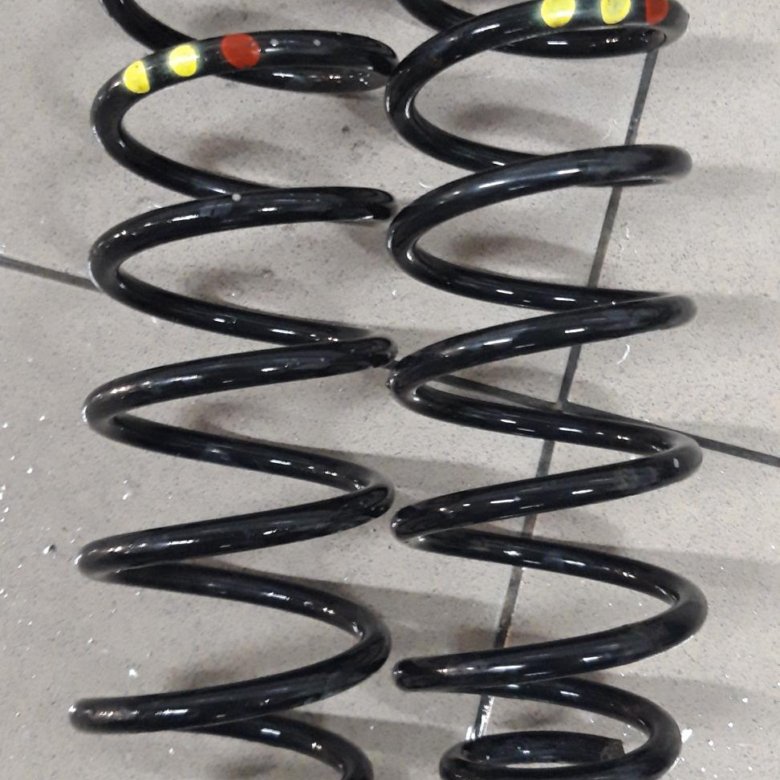

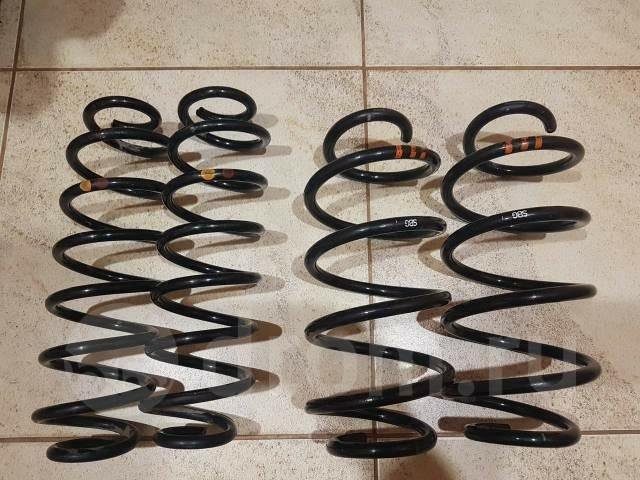

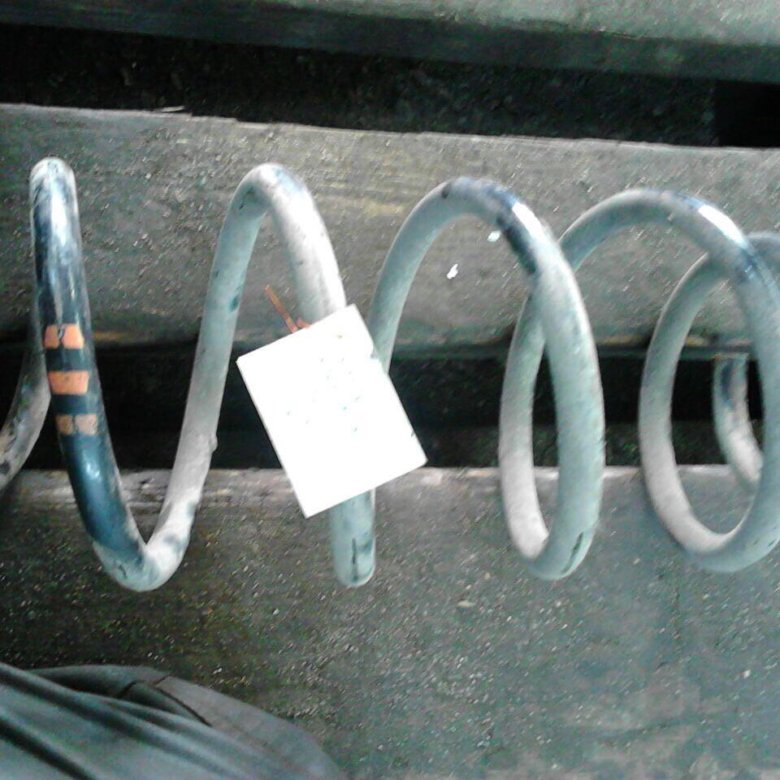

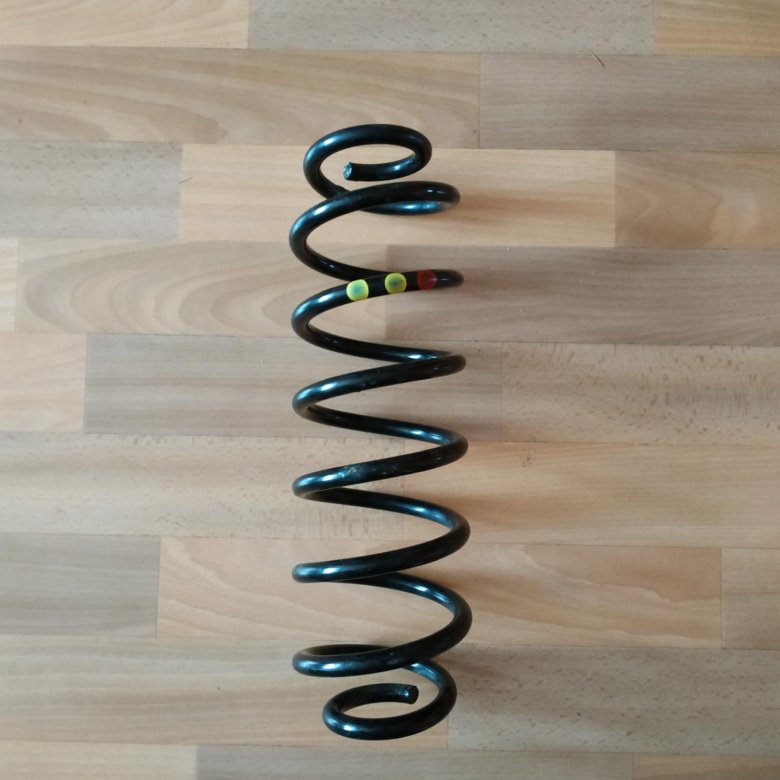

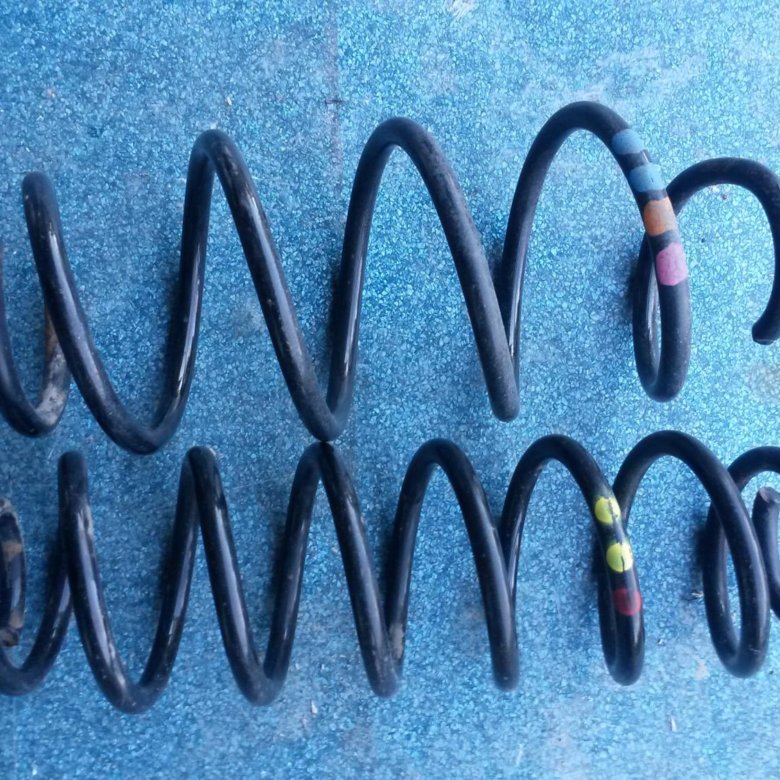

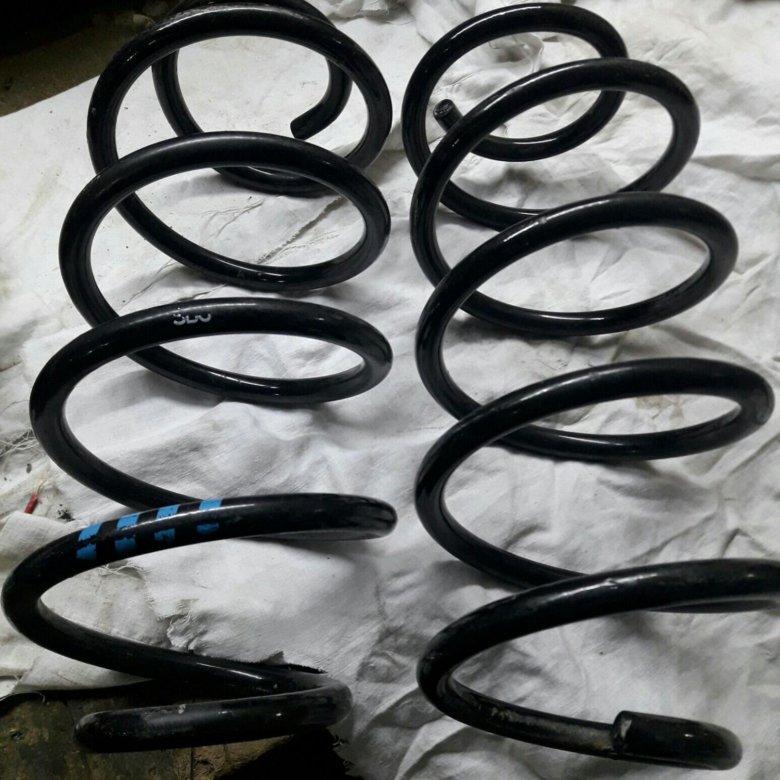

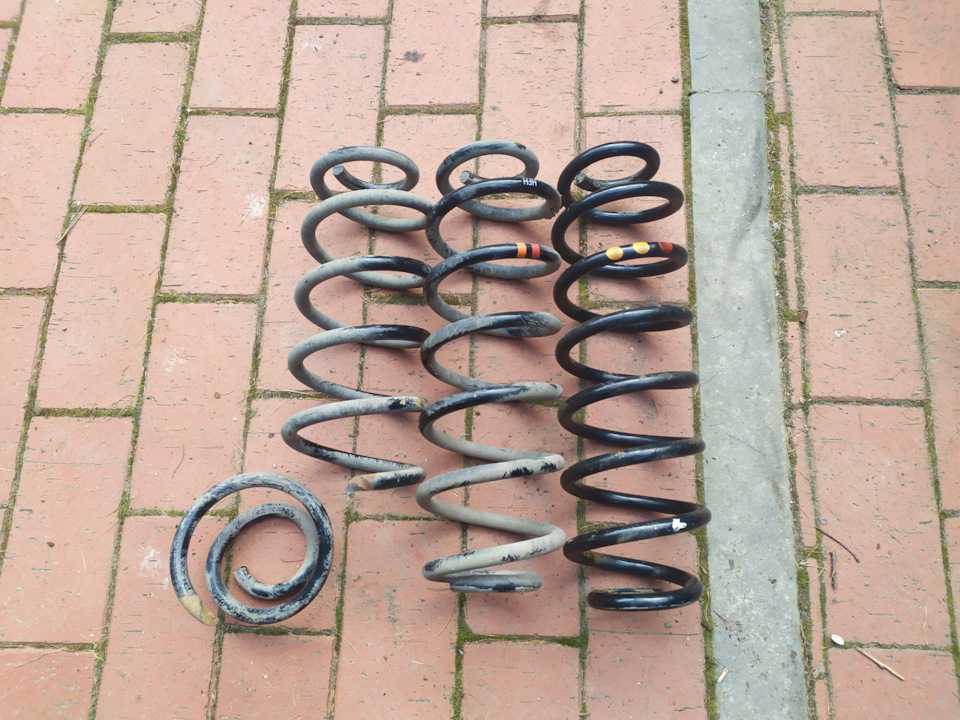

Если заглянуть в колёсную арку, над колесом на нижнем витке вы увидите метки, как на фото:

Зачем нужны цветовые метки на пружинах? Эти метки необходимы только для оригинальных запчастей. Чтобы в условиях конвейерной сборки установить одинаковые по жесткости пружины. Грубо говоря метки это мини код.

Ещё пружины могут отличаться по типу подвески:

2UB — для Росиии пакет плохих дорог (ППД).

2UA — стандарт Европейская подвеска.

2UC (+A8F) — усиленная, спортивная (RS,Scout)

Таблица маркировки пружин и весовой категории

№ пружины	Цветовые метки	Вес.класс	кг
1K0 411 105 BC	1 — фиолетовый 1 — оранжевый 2 — синий	L13/2UB L13/2UA	651-685 746-780
1K0 411 105 AQ	1 — фиолетовый 1 — оранжевый 1 — синий	L07/2UB L07/2UA	621-650 711-745
1K0 411 105 CM	2 — фиолетовый 2 — серый	L40/2UB	686-720
1K0 411 105 DJ	4 — синий	L57/2UB	721-755
1K0 411 105 DK	3 — оранжевый	L60/2UB	756-795
1K0 411 105 DL	4 — оранжевый	L61/2UB	796-835
1K0 411 105 DM	2 — фиолетовый	L66/2UB	836-880
1K0 411 105 DN	3 — розовый 1 — коричневый или 3 — фиолетовый	L67/2UB	881-925
1K0 411 105 AJ	1 — синий 1 — оранжевый 1 — зеленый	L01/2UА	621-650
1K0 411 105 AK	1 — синий 1 — оранжевый 2 — зеленый	L02/2UA	651-680
1K0 411 105 AP	1 — синий 2 — оранжевый 1 — зеленый	L06/2UА L06/2UB	681-710 596-620
1K0 411 105 BD	2 — фиолетовый 2 — белый	L14/2UA	781-815
1K0 411 105 BJ	1 — красный 1 — синий 1 — белый	L19/2UА	816-850
1K0 411 105 BK	2 — фиолетовый 2 — зеленый	L20/2UA	851-890
1K0 411 105 BQ	2 — оражневый 2 — белый	L25/2UА	891-930
1K0 411 105 CA	1 — фиолетовый 1 — белый 2 — зеленый	L29/2UA	596-620
1K0 411 105 AL	1 — красный 1 — белый 1 — синий	L03/2UC L03/2UA	626-655 681-710
1K0 411 105 EQ	1 — зелёный 1 — синий или 1 — красный 1 — белый 1 — зеленый	L74/2UC	656-685
1K0 411 105 AT	1 — красный 1 — белый 1 — синий	L10/2UC	686-720
1K0 411 105 DA	3 — красный 1 — серый	L55/2UC	721-755
1K0 411 105 DB	1 — красный 1 — белый 1 — фиолетовый	L58/2UC	756-790
1K0 411 105 DC	1 — красный 1 — фиолетовый	L59/2UC	791-825
1K0 411 105 DD	1 — красный 2 — фиолетовый	L62/2UC	826-860
1K0 411 105 DE	1 — красный 3 — фиолетовый	L63/2UC	866-910
1K0 411 105 FB	1 — красный 1 — белый 2 — зелёный	L75/2UC	601-625

Рейтинг статьи:

Просмотров:  129490

Опубликованна :  2016-03-07

Подбор пружин подвески для Skoda Octavia a5

1. Зачем нужно подбирать пружины?

В целом, метод подбора пружин описанный ниже, будет подходить для всех автомобилей группы VAG.

Например у Вас есть Skoda Octavia a5, у которой нет заниженной спортивной подвески, зато именно такая стоит у заряженной версии vRS. Отсюда возникает вопрос: Как можно подобрать нужные пружины под свои весовые характеристики? Так как разные моторы весят совершенно по-разному и им требуются разные передние пружины.

Вот Вам пример из жизни:
Я ставил на Fabia II 1.2 комплект амортизаторов Koni и пружин Eibach, но не учёл тот факт, что пружины рассчитаны на моторы с 4-мя цилиндрами, а у меня было всего три горшка и, соответственно, меньше веса под капотом. В результате получили вот такую посадку, где спереди машина в идеале должна быть на 1,5-2 см ниже (на рисунке видно, на сколько высоко расположена арка кузова относительно колеса спереди). А всё потому, что пружины были подобраны неправильно.

2. Как на деле применять методику подбора пружин?

Допустим, у вас стандартный авто (ВАГ группы) оборудованный подвеской «Пакет Плохих Дорог» (далее ППД). Предположим, что вам эта подвеска не нравится, по эстетическим соображениям или из соображений комфорта работы самой подвески или потому, что просто пацаны во дворе не поймут

Берем Шкоду Октавию А5, которая оборудована ППД, и от которого мы хотим избавится, установив взамен спортивные пружины. Такие пружины дают занижение до -15 мм, в сравнении с Европружинами. По прямой замене в каталоге нам ничего не предложат, поэтому мы будем искать аналоги от спортивной версии Октавии A5 RS в таком же кузове и с таким же типом привода.

Поскольку кузов у нас с Octavia RS одинаковый и обе они переднеприводные, то будем предполагать, что основное отличие в весе авто заключается в более тяжелом двигателе и его навесном оборудовании. Такими вещами как вес заднего спойлера у RS (3 кг), отсутствие полноценного запасного колеса у RS, вес другого заднего бампера и т.д. — мы будем пренебрегать.

Ниже приведём табличку со снаряжёнными массами всех версий Octavia a5:

3. Как считать разницу в весе модификаций автомобиля?

Итак ищем наш авто, допустим это Skoda Octavia a5 1. 8 TSI (CDAB) 112кВт с АКПП6 – и весь авто весит 1380 кг.
Теперь смотрим на вес самой Skoda Octavia RS с коробкой DSG-6 – эта уже весит больше — 1455 кг.
Разница составляет: 1455 – 1380 = 75 кг (на всю переднюю ось).

Поскольку мы приняли для расчета, что задние части стоковых (без доработок) автомобилей ничем не отличается друг от друга, то назад ставим точно такие же пружины как у RS. Поэтому, остается только подобрать передние пружины, а именно нам нужны передние пружины с общей нагрузкой на 75 кг меньше (плюс – минус).

4. Как найти соответствующие пружины?

В каталоге нужно найти необходимую нам подвеску – для лифтбека Октавия RS: для этого нам нужно выбрать передний привод – седан – PR-2UC

Штатные передние пружины для Octavia RS имеют индекс DB — такие данные для подбора на других авто нужно искать в индивидуальном порядке. Можно попробовать найти владельца интересующего вас автомобиля и узнать у него, какие пружины стоят на интересующем автомобиле. При этом, обычно не называют весь номер пружины типа 1K0 411 105 DB, называют только сам индекс из двух последних букв.

Нам же нужны пружины которые соответствуют нагрузке на переднюю ось на 75 кг меньше, но у нас две пружины (!) значит каждая пружины должна иметь весовую нагрузку на: 75 кг / 2 пружины = 37,5 кг

Шаг между соседними весовыми категориями пружин составляет от 25 до 35 кг для передних и около 20 кг для задних пружин (приблизительно и касается всего ВАГа), но это для ОДНОЙ пружины, поскольку их у нас спереди две, то для всей передней оси это будет шаг 2 х (25-35 кг) = 50-70 кг.

А значит, нам для нашей задачи достаточно взять пружины на одну весовую категорию меньше т.е. это будут пружины с индексом DA.
Разницей в весе равной одному весовому классу одной пружины можно пренебрегать (т.е. плюс минус 25-30 кг в ту или иную сторону, имхо, лучше если в плюс).
