Устройство переднего моста УАЗ «Буханка»

---

Автомобили семейства УАЗ-452, больше известные под народными названиями «Буханка» и «Таблетка», имеют полный привод. Этот фактор предъявляет особые требования к конструкции ведущего переднего моста, его надежности и долговечности.

Передний мост автомобиля частично аналогичен заднему – картер, главная передача и дифференциал этих узлов являются идентичными и взаимозаменяемыми. Схожи также циклы обслуживания и ремонта мостов.

Различия в устройстве переднего и заднего мостов начинаются с полуосей. В переднем они передают крутящий момент от дифференциала к шарниру равных угловых скоростей (ШРУС), установленному внутри поворотного кулака.

Эта деталь позволяет поддерживать постоянный момент и скорость вращения колес при отклонении их осей от продольной оси автомобиля, например, на поворотах. Шарнир равных угловых скоростей представлен двумя вилками, имеющими направляющие канавки для четырех рабочих шариков.

В центре вилок располагаются полукруглые выемки, которые служат опорной поверхностью для центрального шарика, обеспечивающего синхронность работы деталей. Упорные шайбы предотвращает осевое смещение ШРУСов.

Корпус поворотного кулака фиксируется с помощью двух шкворней на шаровой опоре, которая, в свою очередь, разъемно соединена с кожухом полуоси пятью болтами.

В процессе эксплуатации механические элементы переднего ведущего моста подвержены интенсивному износу.

Поэтому при отсутствии объективной необходимости в полном приводе на УАЗ-452, например, при постоянном движении по дорогам с качественным покрытием, передний привод отключают, а иногда вместе с ним отключают и передние ступицы.

В любом случае, регулярное и качественное техническое обслуживание помогает избежать серьезных поломок переднего моста. При этом особенно важно обращать внимание на максимальные углы поворота колес – они не должны превышать 27 градусов.

buhanka-uaz.ru

Устройство переднего моста УАЗ-3741, УАЗ-3962, 3909, 2206, 3303

Передний мост автомобилей вагонной компоновки моделей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста. Все операции разборки, сборки, обслуживания и регулировка такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

К кожуху полуоси пятью болтами крепится шаровая опора с запрессованными в нее втулками шкворней. На шаровой опоре с помощью двух шкворней установлен корпус поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами.

Регулировку предварительного натяга надо производить прокладками, устанавливаемыми вверху — между рычагом поворотного кулака (слева) или накладкой (справа) и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака установлен шарнир равных угловых скоростей (ШРУС). Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой.

Муфта отключения колес переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Внутренняя ведущая вилка ШРУС соединена шлицами с полуосевой шестерней дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колес автомобиля, которое состоит из подвижной муфты, установленной на шлицах, и болта с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак и вывинчивая болт, установить муфту в положение, когда сигнальная кольцевая канавка на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, завинтить защитный колпак. Включение колеса производится завинчиванием болта с надежной его затяжкой.

На некоторых автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 возможна установка другой по конструкции муфты отключения передних колес 31512-2304210. Для выключения колес необходимо повернуть диск муфты против часовой стрелки до упора, совместив при этом указатель с надписью «4×2». Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению муфты необходимо производить на обоих колесах переднего ведущего моста одновременно. Включение переднего моста при отключенных с помощью муфт колесах не допускается.

Обслуживание переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

При осмотре поворотных кулаков надо обращать внимание на исправность регулировочных болтов, упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка затяжки шкворней поворотного кулака переднего моста.

Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняют снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировка схождения колес переднего моста.

Регулировка схождения колес производится при нормальном давлении в шинах таким образом, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера В сзади. Проверку схождения колес можно производить по наружным или по внутренним поверхностям шин.

Проверку схождения колес по наружным поверхностям необходимо производить на специальном стенде. При этом надо найти точки равного бокового биения шин и расположить их в горизонтальной плоскости. В противном случае, в следствии значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения передних колес по внутренним поверхностям шин необходимо производить при отсутствии специального стенда. Для этого установить автомобиль на смотровую яму с положением колес для движения по прямой. Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса. Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем перекатить автомобиль вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется. Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес необходимо производить изменением длины тяги рулевой трапеции путем вращения штуцера после предварительного ослабления контргаек, имеющих левую и правую резьбу. После регулировки контргайки затянуть.

Похожие статьи:

• Проверка и регулировка зацепления шестерен главной передачи по пятну контакта в переднем и заднем мостах Спайсер на автомобилях УАЗ.
• Сборка дифференциала, сборка и регулировка подшипников ведущей шестерни переднего и заднего моста Спайсер на автомобилях УАЗ.
• Регулировка положения ведомой шестерни, подшипников дифференциала и бокового зазора в зацеплении шестерен главной передачи моста Спайсер на автомобилях УАЗ.
• Задний мост УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, главная передача, дифференциал, устройство и обслуживание.
• Регулировка зазоров и подшипников ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.
• Устройство переднего ведущего моста УАЗ-452, ШРУС, муфты отключения колес, возможные неисправности, обслуживание.

auto.kombat.com.ua

Как устроен передний мост УАЗ?

Автомобили УАЗ нельзя назвать слишком распространенной группой транспортных средств на современных дорогах, но, несмотря на это, людей часто интересуют вопросы, связанные с особенностями конструкции переднего или заднего моста или с устранением неисправностей в других узлах и системах этих машин. Учитывая этот факт, в данной статье мы рассмотрим устройство переднего моста УАЗа на примере модели 3741, или, как ее еще называют, – «буханки».

Как устроен передний мост УАЗ

Передние мосты старого образца, к которым относится и часть конструкции УАЗ-3741, не сильно отличаются от аналогичных новых элементов типа «Спайсер». Принципиальные различия между ними кроются только в конструкции картера, размерах составляющих частей главной передачи и дифференциала, а также в некоторых используемых деталях.

Основную часть старого моста составляет разрезной картер, который состоит из двух разделенных половин, в каждую из которых впрессованы кожухи с имеющимися внутри полуосями. На кожухах также предусмотрено наличие предохранительных клапанов, которые отвечают за ограничение роста давления масла в системе.

В картере расположена главная передача и дифференциал, обладающие стандартным устройством: ведущая шестерня с малым диаметром расположена в горизонтальном направлении и соединена с карданом. Она входит в сцепление с большой ведомой шестерней, которая располагается в продольном направлении. Внутрь ведомой шестерни помещен дифференциал, состоящий из четырех сателлитов, расположенных на двух осях, и двух шестеренок полуоси.

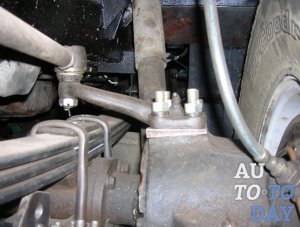

По краям картерного кожуха находятся шкворневые узлы, которые включают в себя шаровые опоры с корпусами поворотных цапф (или поворотных кулаков) на них. С противоположной от полуоси стороны к корпусам цапф крепятся сами цапфы, в которых посредством двух подшипников вмонтирована колесная ступица. В корпусах шаровых опор размещены шарниры равных угловых скоростей (шрусы), внешние цапфы которых располагаются в ступицах.

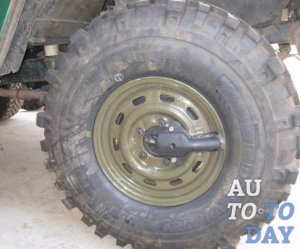

Главной особенностью передних мостов УАЗ является присутствие в них механизма соединения ступицы колеса с полуосью, который выполнен в виде муфты, с помощью которой можно соединять или разъединять ступицу и цапфу шарнира.

Именно это гарантирует передачу крутящего момента от дифференциала к колесу.

Когда муфта отключена, ступица колеса может свободно вращаться на цапфе, а значит, автомобиль будет иметь колесную формулу 4×2. В том случае, когда муфта окажется включенной, ступица колеса через шрус будет соединяться с полуосью и дифференциалом, и автомобиль становится полноприводным — 4×4. Передние мосты старых представителей УАЗ, особенности устройства которых характерны и для «буханок», оборудовались ступицами с установленными на них барабанными тормозными механизмами. Для управления колесной базой на мосту имеются рычаги поворотных кулаков (размещены вверху корпусов поворотных кулаков) и соединенные с ними рулевые тяги.

Обратите внимание! В новых мостах типа «Спайсер» угол поворота колес достигает 32°, в то время как аналогичный показатель более старых экземпляров не превышает 29°. В остальном управление автомобилями с разными типами мостов ничем не отличается.

Возможные неисправности моста и их причины

К основным неисправностям переднего моста стоит отнести образование течей смазочных жидкостей, слишком сильный износ крепежных элементов, дефекты подшипников, зубьев полуосей, а также механические повреждения балки и износ комплектующих. Причины указанных неисправностей могут быть самыми разнообразными. К примеру, если на заднеприводной машине будет включен передний привод, то езда по неровным участкам дороги вызовет повреждения составляющих частей трансмиссии. К подобному эффекту может привести и использование зимнего трансмиссионного масла в летний период или летной жидкости зимой, что в любом случае не самым лучшим образом скажется на функционировании автомобиля. Кроме того, не забывайте поддерживать в шинах постоянное давление, что поможет предотвратить появление проблем с подшипниками и валом.

Что касается наиболее частой причины различных неисправностей переднего моста УАЗ 3741, то, в большинстве случаев, основанием для их появления служит нарушение осевого зазора шкворней. Чтобы проверить, нарушен он или нет, достаточно поднять передок машины с помощью домкрата и попробовать покачать колесо вверх-вниз. Если наблюдается осевой люфт, тогда придется выполнять регулировку зазора шкворней.

Интересный факт! Первый выпущенный Ульяновским автозаводом автомобиль, известный как ГАЗ-69, уже обладал колесной формулой 4×4, что обеспечивало ему просто феноменальную проходимость. Более того, это транспортное средство не отличалось прихотливостью в плане обслуживания, что также являлось неоспоримым преимуществом. Подобная концепция «народного внедорожника», которая была успешно реализована в ГАЗ-69, до сих пор сохранила свою актуальность и продолжает реализовываться в современных моделях группы УАЗ.

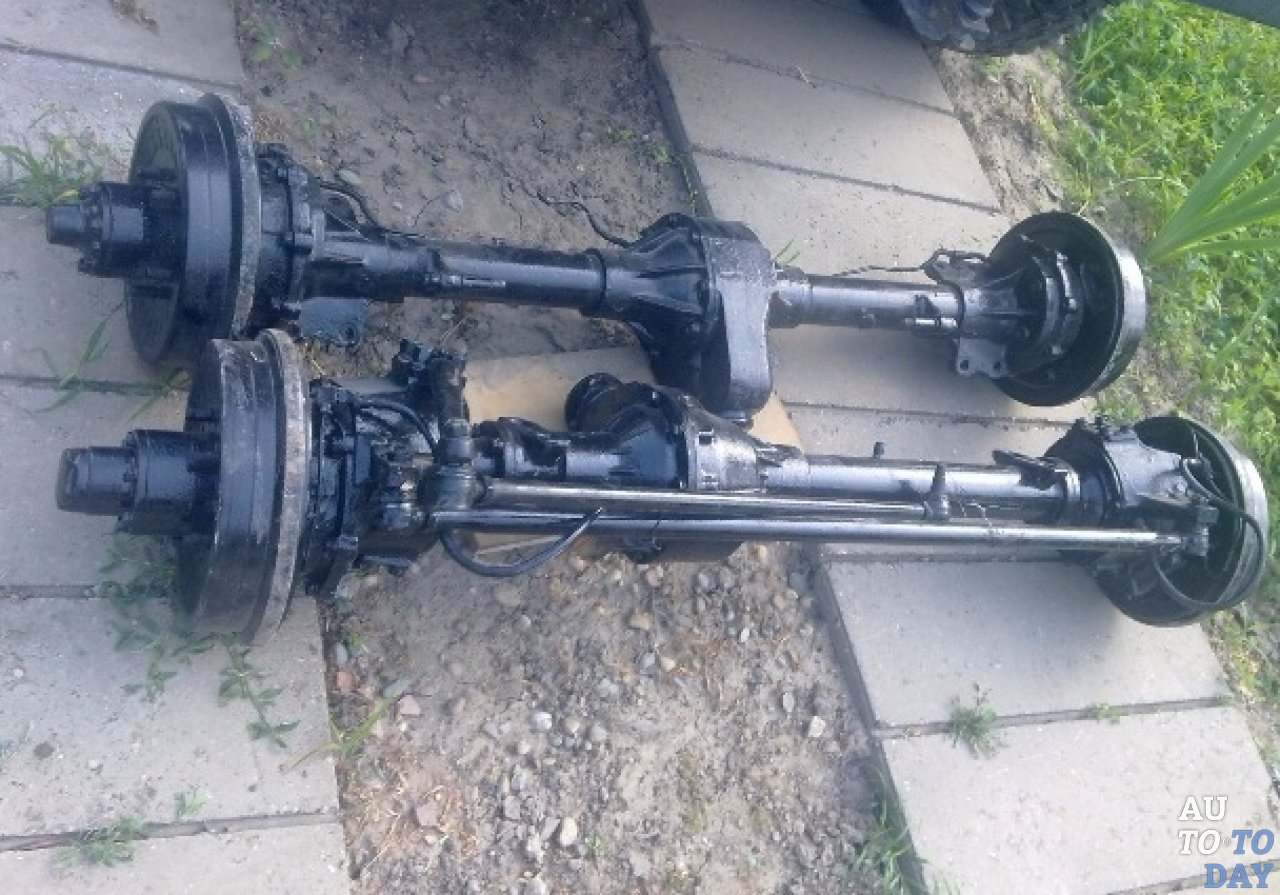

Как снять передний мост

Учитывая, что УАЗ-3741 обладает рамной конструкцией, то выполнить демонтаж переднего моста не составит особой сложности. Для выполнения задачи вам понадобится прочный и качественный домкрат, упоры, которые смогут выдержать полторы тонны, и специальная жидкость WD-40, помогающая открутить заржавевшие гайки. Порядок действия при снятии переднего моста следующий:

1. Подставьте упоры под задние колеса и убедитесь в надежной фиксации транспортного средства.
2. Отсоедините правый и левый тормозные патрубки от резиновых шлангов, направленных к тормозным барабанам передних колес.
3. Открутите гайки крепления тормозных шлангов и демонтируйте сами шланги.
4. Открутите крепежные гайки нижних концов амортизатора и болты, соединяющие карданный вал с фланцем ведущей шестерни.
5. Расшплинтуйте и открутите гайку шарового пальца сошки и отсоедините от нее тягу.
6. Теперь следует открутить крепежные элементы (гайки) стремянки передних рессор и снять деталь (стремянку) вместе с прокладками и накладками.
7. На последнем этапе работы поднимите передок автомобиля за раму и достаньте из-под него мост.

На этом снятие детали можно считать завершенным, и если вы решили провести ремонт переднего моста, то можете приступать к выполнению задуманного.

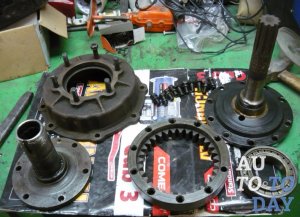

Как разобрать мост

Выполняя ремонт переднего моста, его необходимо сначала установить на специальный стенд. Это существенно облегчит задачу разборки, которая состоит из нескольких последовательных этапов:

1. Сначала необходимо демонтировать сошку и скрутить гайку крепления пальца тяги к рычагу поворотного кулака.
2. Затем следует выкрутить болты, удерживающие тормозные барабаны, и снять муфты, которые используются для отключения колес.
3. Теперь переходим к разборке ступицы. Этот процесс начинается с выпрямления краев запирающей шайбы, после чего необходимо скрутить гайку с контргайкой и снять шайбу с внутренним кольцом и роликовым ступичным подшипником.
4. Дальше демонтируется остальная часть ступицы.
5. Также необходимо снять тормозной щит, для чего сначала нужно выкрутить болты (цапфы снимаются с шарнирами кулака).
6. Следом разбирается и тяга рулевой трапеции, для чего необходимо открутить крепежные гайки трапеции.
7. Демонтаж шаровой опоры проводится с предварительным раскручиванием болтов ее крепления к полуоси.
8. Остается демонтировать опоры-ограничители, что предусматривает их выпрессовку, снять с рычага и кулака прокладки, которые используются для их регулировки, и открутить крепежные гайки верхней накладки шкворня, а за ней и нижней.

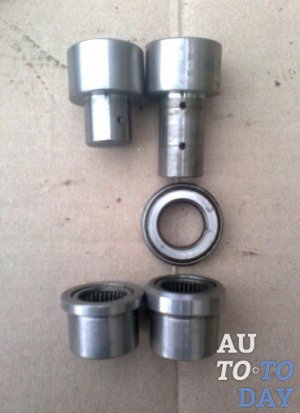

9. После этого демонтируйте сальник шаровой опоры и выпрессуйте шкворни.

Все, на этом разборку моста УАЗ можно считать завершенной.

Знаете ли вы? Ульяновский автомобильный завод, который до сих пор занимается выпуском автомобилей УАЗ, был основан в июле 1941 года и является частью холдинга «Соллерс».

Разборка поворотного кулака без снятия моста

Если вы не хотите демонтировать передний мост УАЗа, но разобрать поворотный кулак все равно как-то необходимо, тогда следует выполнить следующие действия:

1. Под задние колеса транспортного средства следует подставить упоры и с помощью домкрата поднять переднее колесо с той стороны, с которой необходимо выполнить разборку.
2. Теперь расшплинтуйте и открутите крепежную гайку между пальцем тяги сошки и рычагом поворотного кулака.
3. Снимите сошку и, отвернув винты, демонтируйте тормозные барабаны.
4. Снимите муфты отключения колес.
5. Затем, отогнув края замочной шайбы, открутите гайку и контргайку, удалите стопорную шайбу и внутреннее кольцо, вместе с роликами наружного подшипника, расположенного на ступице правого и левого колес.
6. Демонтируйте ступицы.
7. Открутите крепления тормозных щитов, снимите их, также демонтировав и цапфы поворотных кулаков. Достаньте шарниры.
8. Расшплинтуйте и открутите крепежные гайки пальцев и снимите тягу рулевой трапеции.
9. Открутите крепежные болты шаровой опоры к кожуху полуоси и снимите ограничители поворота колес. Выпрессуйте шаровые из кожухов полуосей.
10. Открутите гайки крепления поворотного рычага (расположен на корпусе поворотного кулака) или крепежные болты крепления верхней накладки шкворня и демонтируйте рычаг (либо накладку) вместе с комплектом регулировочных прокладок.
11. Выкрутите крепежные элементы нижней накладки шкворня и снимите накладку вместе с комплектом регулировочных прокладок.
12. Теперь необходимо открутить болты сальника шаровой опоры и выпрессовать шкворни с помощью специального приспособления.
13. Достаньте корпус поворотного кулака.

Таким образом, выполнив эти нехитрые манипуляции, вы сможете разобрать поворотный кулак без всякой необходимости в снятии моста.

Как продлить жизнь переднему мосту, советы по эксплуатации

Отечественное бездорожье не может напугать владельцев автомобилей УАЗ, но для их исправной работы необходимо придерживаться определенных правил эксплуатации.

Так, например, УАЗ («буханка») обладает передним мостом, устройство которого накладывает определенные требования к управлению машиной. Кроме всего прочего, в таких мостах предусмотрено отключение ступиц колес и полуосей, что способствует повышению ресурса деталей моста при отключенном переднем приводе. Поэтому для включения переднего привода УАЗ-3741 придется выполнить два действия: посредством поворота муфты соедините ступицу колеса с полуосью, а затем, используя рычаг, включить передний привод.

Чтобы не повредить составляющие конструкции, включать передний привод можно лишь после включения муфт, причем как на неработающем автомобиле, так и в процессе его движения на скорости не больше 40 км/час. Если рычаг включения привода на выключенном автомобиле никак не хочет занимать рабочее положение, то нужно завести мотор и переключить его уже на ходу.

Как только машина преодолеет проблемный участок пути, выполните все действия в обратной последовательности: остановите транспортное средство, выключите передний мост с помощью рычага и поверните колпаки муфт в положение «4×2». После этого автомобиль сможет продолжить свое движение как обычный заднеприводный транспорт.

Помните! Активировать передний привод посредством рычага (из салона), не включив при этом муфты, нельзя.

Также специалисты не советуют постоянно ездить с включенными муфтами, так как это серьезно сокращает ресурс переднего моста и резины.

Тем не менее, в межсезонье и при постоянном использовании УАЗ-3741 в условиях бездорожья, муфты можно и не отключать, достаточно придерживаться умеренного скоростного режима.

Интересный факт! В наше время существуют системы дистанционного поворота муфт, которые могут обладать пневматическим или электрическим приводом. Включение и отключение муфт при наличии такой системы выполняется посредством нажатия на расположенную в салоне кнопку.

Что касается технического обслуживания «буханки», то оно не отличается особой сложностью. В регулярном порядке следует выполнять проверку всех уплотнительных элементов, прочищать клапаны, а также, в случае необходимости, выполнять затяжку имеющихся резьбовых соединений. Кроме того, не забывайте о необходимости периодической проверки и регулировки ступичных подшипников и диагностики осевого зазора ведущей шестерни.

Особого внимания заслуживает залитое в мост трансмиссионное масло, замена которого должна проводиться своевременно (согласно рекомендациям производителя – через каждые 40000 км пробега или чаще, в зависимости от конкретных эксплуатационных условий, возраста транспортного средства и качества заливаемой смазочной жидкости). Также необходимо выполнять периодическую замену масла в шрусе, ступицах колес и поворотных кулаках, а в ведущих мостах типа «Спайсер» дополнительно производится смазка направляющих втулок дисковых тормозов.

Регулярное обслуживание и правильная эксплуатация передних и задних мостов УАЗ-3741 – это залог надежной работы автомобиля на протяжении многих лет.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Устройство и регулировки переднего моста УАЗ-3303, УАЗ-3909, 2206

_____________________________________________________________________________

Устройство и регулировки переднего моста УАЗ-3303, УАЗ-3909, 2206

Передний мост автомобиля УАЗ-3303, УАЗ-3909, 2206 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста.

Все операции разборки, сборки, обслуживания, регулировки и возможные неисправности такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3303, УАЗ-3909, 2206 показано на рис. 1.

К кожуху 2 полуоси пятью болтами крепится шаровая опора 6 с запрессованными в нее втулками 30 шкворней.

На шаровой опоре с помощью двух шкворней 9 установлен корпус поворотного кулака 7.

Рис. 1. Поворотный кулак переднего ведущего моста УАЗ-3909, УАЗ-2206, 3303

I -кулак поворотный правый; II -кулак поворотный левый; III -муфта отключения колес; а -канавка сигнальная; IV -муфта отключения колес; б -указатель; 1 -накладка поворотного кулака; 2 -кожух полуоси; 3,27 -манжеты; 4 -тяга сошки; 5 -прокладка; 6 -шаровая опора; 7 -корпус поворотного кулака; 8 -рычаг поворотного кулака; 9 -шкворень; 10 -пресс-масленка; 11 -штифт стопорный; 12 -кольца стопорные; 13 -цапфа; 14 -ступица колеса; 15 -прокладка; 16-шайба замочная; 17 -фланец ведущий; 18 -муфта; 19 -болт муфты; 20 -шарик фиксатора; 21 -колпак защитный; 22 -гайки; 23 -болт; 24 -шайба упорная; 25 -подшипники ступицы; 26 -кольцо распорное; 28 -накладка нижняя; 29 -шайба опорная; 30 -втулка шкворня; 31 -прокладки регулировочные; 32 -обойма сальника внутренняя; 33 -кольцо-перегородка; 34 -обойма сальника наружная; 35 -кольцо уплотнительное внутреннее; 36 -кольцо уплотнительное наружное; 37 -шайбы упорные; 38 -шарнир; 39 -болт ограничения поворота; 40-упор-ограничитель поворота колес; 41-тяга рулевая; 42-диск муфты отключения колес

Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм.

От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами 11.

Регулировку предварительного натяга производите прокладками 31, устанавливаемыми вверху — между рычагом поворотного кулака (слева) 8 или накладкой (справа) 1 и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака.

Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака УАЗ-3303, УАЗ-3909, 2206 (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки 10.

Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака переднего моста УАЗ-3303, УАЗ-3909, 2206 установлен шарнир равных угловых скоростей (ШРУС).

Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними.

Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика.

В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок.

От продольного перемещения шарнир ограничен упорной шайбой 3 7.

Внутренняя ведущая вилка шарнира соединена шлицами с полуосевой шестерней дифференциала.

На ведомом конце кулака шарнира установлено устройство для отключения передних колес, которое состоит из подвижной муфты 18, установленной на шлицах, и болта 19 с пружиной и шариком.

Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца 17, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста УАЗ-3909, УАЗ-2206, 3303 и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак 21 и, вывинчивая болт 19, установить муфту в положение, когда сигнальная кольцевая канавка «а» на ее поверхности расположится в одной плоскости с торцом фланца.

Установив муфту в требуемом положении, завинтить защитный колпак.

Включение колеса производить завинчиванием болта 19 с надежной его затяжкой. На некоторых автомобилях возможна установка муфты отключения передних колес, изображенная на рис. 1- IV.

Для выключения колес необходимо повернуть диск 42 муфты против часовой стрелки до упора, совместив при этом указатель «б» с надписью «4×2».

Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению производить на обоих колесах переднего ведущего моста.

Обслуживание переднего моста УАЗ-3303, УАЗ-3909, 2206

При осмотре поворотных кулаков переднего моста УАЗ-3303, УАЗ-3909, 2206 обращать внимание на исправность регулировочных болтов 39, упоров-ограничителей 40 поворота колес и надежность их стопорения.

Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27°. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировку затяжки шкворней поворотного кулака УАЗ-3303, УАЗ-3909, 2206 на заводе производят с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок 31.

При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней 9 и опорными кольцами шаровой опоры 6.

Этот зазор устранять снятием сверху и снизу одинакового количества регулировочных прокладок 31.

Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировку схождения колес автомобиля производить при нормальном давлении в шинах таким образом, чтобы размер, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера сзади.

Проверку схождения колес производить по наружным или по внутренним поверхностям шин.

Проверку схождения по наружным поверхностям производить на специальном стенде. При этом найти точки равного бокового биения шин и расположить их в горизонтальной плоскости.

В противном случае, вследствие значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения колес по внутренним поверхностям шин производить при отсутствии специального стенда.

Автомобиль УАЗ-2206, УАЗ-3909, 3303 установить на смотровую яму с положением колес для движения по прямой.

Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса.

Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем автомобиль перекатывать вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется.

Рис. 2. Тяга рулевой трапеции УАЗ-3303, УАЗ-3909, 2206

1 -контргайка с левой резьбой; 2 -регулировочный штуцер; 3 -контргайка с правой резьбой; 4 -шарнир

Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес производить изменением длины тяги рулевой трапеции путем вращения штуцера 2 (рис. 2) после предварительного ослабления контргаек 1 и 3, имеющих левую и правую резьбу. После регулировки контргайки затянуть.
