Устройство переднего моста УАЗ-3741, УАЗ-3962, 3909, 2206, 3303

Передний мост автомобилей вагонной компоновки моделей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста. Все операции разборки, сборки, обслуживания и регулировка такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

К кожуху полуоси пятью болтами крепится шаровая опора с запрессованными в нее втулками шкворней. На шаровой опоре с помощью двух шкворней установлен корпус поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами.

Регулировку предварительного натяга надо производить прокладками, устанавливаемыми вверху — между рычагом поворотного кулака (слева) или накладкой (справа) и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака установлен шарнир равных угловых скоростей (ШРУС). Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой.

Муфта отключения колес переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Внутренняя ведущая вилка ШРУС соединена шлицами с полуосевой шестерней дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колес автомобиля, которое состоит из подвижной муфты, установленной на шлицах, и болта с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак и вывинчивая болт, установить муфту в положение, когда сигнальная кольцевая канавка на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, завинтить защитный колпак. Включение колеса производится завинчиванием болта с надежной его затяжкой.

На некоторых автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 возможна установка другой по конструкции муфты отключения передних колес 31512-2304210. Для выключения колес необходимо повернуть диск муфты против часовой стрелки до упора, совместив при этом указатель с надписью «4×2». Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению муфты необходимо производить на обоих колесах переднего ведущего моста одновременно. Включение переднего моста при отключенных с помощью муфт колесах не допускается.

Обслуживание переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

При осмотре поворотных кулаков надо обращать внимание на исправность регулировочных болтов, упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка затяжки шкворней поворотного кулака переднего моста.

Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняют снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировка схождения колес переднего моста.

Регулировка схождения колес производится при нормальном давлении в шинах таким образом, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера В сзади. Проверку схождения колес можно производить по наружным или по внутренним поверхностям шин.

Проверку схождения колес по наружным поверхностям необходимо производить на специальном стенде. При этом надо найти точки равного бокового биения шин и расположить их в горизонтальной плоскости. В противном случае, в следствии значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения передних колес по внутренним поверхностям шин необходимо производить при отсутствии специального стенда. Для этого установить автомобиль на смотровую яму с положением колес для движения по прямой. Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса. Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем перекатить автомобиль вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется. Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес необходимо производить изменением длины тяги рулевой трапеции путем вращения штуцера после предварительного ослабления контргаек, имеющих левую и правую резьбу. После регулировки контргайки затянуть.

Устройство и регулировки переднего моста УАЗ-3303, УАЗ-3909, 2206

_____________________________________________________________________________

Передний мост автомобиля УАЗ-3303, УАЗ-3909, 2206 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста.

Все операции разборки, сборки, обслуживания, регулировки и возможные неисправности такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3303, УАЗ-3909, 2206 показано на рис. 1.

К кожуху 2 полуоси пятью болтами крепится шаровая опора 6 с запрессованными в нее втулками 30 шкворней.

На шаровой опоре с помощью двух шкворней 9 установлен корпус поворотного кулака 7.

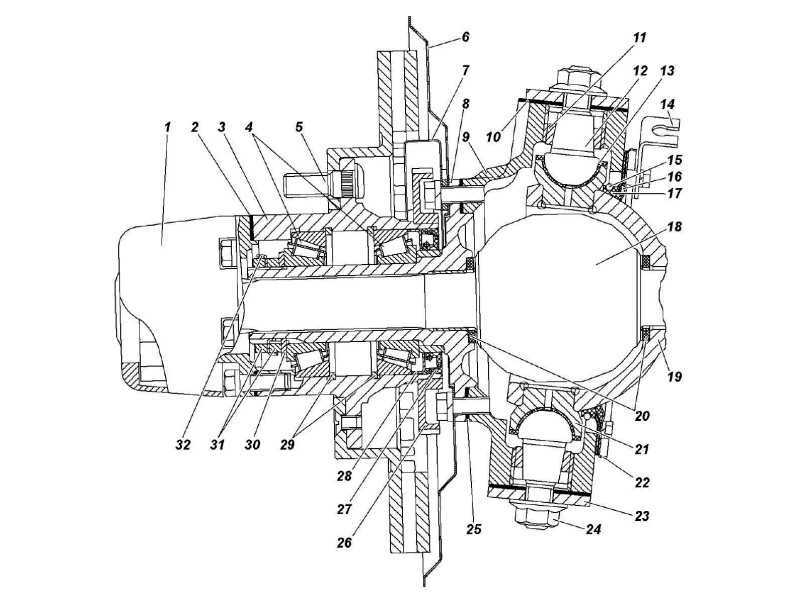

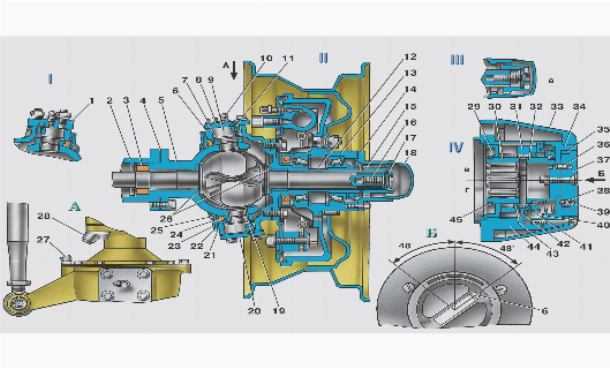

Рис. 1. Поворотный кулак переднего ведущего моста УАЗ-3909, УАЗ-2206, 3303

I -кулак поворотный правый; II -кулак поворотный левый; III -муфта отключения колес; а -канавка сигнальная; IV -муфта отключения колес; б -указатель; 1 -накладка поворотного кулака; 2 -кожух полуоси; 3,27 -манжеты; 4 -тяга сошки; 5 -прокладка; 6 -шаровая опора; 7 -корпус поворотного кулака; 8 -рычаг поворотного кулака; 9 -шкворень; 10 -пресс-масленка; 11 -штифт стопорный; 12 -кольца стопорные; 13 -цапфа; 14 -ступица колеса; 15 -прокладка; 16-шайба замочная; 17 -фланец ведущий; 18 -муфта; 19 -болт муфты; 20 -шарик фиксатора; 21 -колпак защитный; 22 -гайки; 23 -болт; 24 -шайба упорная; 25 -подшипники ступицы; 26 -кольцо распорное; 28 -накладка нижняя; 29 -шайба опорная; 30 -втулка шкворня; 31 -прокладки регулировочные; 32 -обойма сальника внутренняя; 33 -кольцо-перегородка; 34 -обойма сальника наружная; 35 -кольцо уплотнительное внутреннее; 36 -кольцо уплотнительное наружное; 37 -шайбы упорные; 38 -шарнир; 39 -болт ограничения поворота; 40-упор-ограничитель поворота колес; 41-тяга рулевая; 42-диск муфты отключения колес

Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм.

От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами 11.

Регулировку предварительного натяга производите прокладками 31, устанавливаемыми вверху — между рычагом поворотного кулака (слева) 8 или накладкой (справа) 1 и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака.

Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака УАЗ-3303, УАЗ-3909, 2206 (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки 10.

Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака переднего моста УАЗ-3303, УАЗ-3909, 2206 установлен шарнир равных угловых скоростей (ШРУС).

Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними.

Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика.

В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок.

От продольного перемещения шарнир ограничен упорной шайбой 3 7.

Внутренняя ведущая вилка шарнира соединена шлицами с полуосевой шестерней дифференциала.

На ведомом конце кулака шарнира установлено устройство для отключения передних колес, которое состоит из подвижной муфты 18, установленной на шлицах, и болта 19 с пружиной и шариком.

Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца 17, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста УАЗ-3909, УАЗ-2206, 3303 и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак 21 и, вывинчивая болт 19, установить муфту в положение, когда сигнальная кольцевая канавка «а» на ее поверхности расположится в одной плоскости с торцом фланца.

Установив муфту в требуемом положении, завинтить защитный колпак.

Включение колеса производить завинчиванием болта 19 с надежной его затяжкой. На некоторых автомобилях возможна установка муфты отключения передних колес, изображенная на рис. 1- IV.

Для выключения колес необходимо повернуть диск 42 муфты против часовой стрелки до упора, совместив при этом указатель «б» с надписью «4×2».

Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению производить на обоих колесах переднего ведущего моста.

Обслуживание переднего моста УАЗ-3303, УАЗ-3909, 2206

При осмотре поворотных кулаков переднего моста УАЗ-3303, УАЗ-3909, 2206 обращать внимание на исправность регулировочных болтов 39, упоров-ограничителей 40 поворота колес и надежность их стопорения.

Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27°. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировку затяжки шкворней поворотного кулака УАЗ-3303, УАЗ-3909, 2206 на заводе производят с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок 31.

При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней 9 и опорными кольцами шаровой опоры 6.

Этот зазор устранять снятием сверху и снизу одинакового количества регулировочных прокладок 31.

Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировку схождения колес автомобиля производить при нормальном давлении в шинах таким образом, чтобы размер, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера сзади.

Проверку схождения колес производить по наружным или по внутренним поверхностям шин.

Проверку схождения по наружным поверхностям производить на специальном стенде. При этом найти точки равного бокового биения шин и расположить их в горизонтальной плоскости.

В противном случае, вследствие значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения колес по внутренним поверхностям шин производить при отсутствии специального стенда.

Автомобиль УАЗ-2206, УАЗ-3909, 3303 установить на смотровую яму с положением колес для движения по прямой.

Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса.

Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем автомобиль перекатывать вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется.

Рис. 2. Тяга рулевой трапеции УАЗ-3303, УАЗ-3909, 2206

1 -контргайка с левой резьбой; 2 -регулировочный штуцер; 3 -контргайка с правой резьбой; 4 -шарнир

Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес производить изменением длины тяги рулевой трапеции путем вращения штуцера 2 (рис. 2) после предварительного ослабления контргаек 1 и 3, имеющих левую и правую резьбу. После регулировки контргайки затянуть.

_____________________________________________________________________________

• УАЗ-469
• УАЗ-31512, 31514
• УАЗ-3160 Симбир
• УАЗ-452
• УАЗ-3303
• УАЗ-3909
• УАЗ-2206
• УАЗ-3962
• УАЗ-3741
• Хантер
• Патриот

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-469, 31512, 31514

• Автомобиль УАЗ-469
• Автомобили УАЗ-31512, 31514
• Блок цилиндров
• Двигатель
• Коробка передач
• Ведущие мосты
• Детали мостов
• Подвеска
• Рама и кузов
• Раздатка и карданы
• Рулевое управление
• Сцепление
• Система охлаждения
• Система смазки
• Система зажигания
• Топливная система
• Тормозная система

_____________________________________________________________________________

УАЗ-3160 Симбир

• Автомобиль УАЗ-3160 Симбир
• Двигатель УМЗ-4213
• КПП и раздаточная коробка
• Передний мост и подвеска
• Рулевое управление
• Сцепление
• Тормозная система
• Задний мост и карданные валы

УАЗ-3303, 452, 2206, 3909

• Автомобили УАЗ-2206, УАЗ-3909
• Автомобиль УАЗ-452
• Детали коробки передач УАЗ-452
• Регулировка деталей мостов УАЗ-452
• ТО раздаточной коробки УАЗ-452
• Замена деталей сцепления УАЗ-452
• Грузовой автомобиль УАЗ-3303
• Карданная передача УАЗ-3303
• Коробка передач УАЗ-3303
• Регулировки переднего моста УАЗ-3303
• Обслуживание подвески и рамы УАЗ-3303
• Раздаточная коробка УАЗ-3303
• Система рулевого управления УАЗ-3303
• Регулировки сцепления УАЗ-3303
• Система тормозов УАЗ-3303
• Обслуживание заднего моста УАЗ-3303
• Характеристика двигателя УМЗ-421, УМЗ-4218
• Детали двигателя УМЗ-4218, УМЗ-421
• ГРМ и клапаны УМЗ-421, УМЗ-4218
• Коленвал двигателей УМЗ-421, 4218
• Система охлаждения УМЗ-4218, 421
• Система смазки двигателя УМЗ-421
• Топливная система УМЗ-421, 4218

УАЗ-3962, 3741

• Автомобили УАЗ-3741, 3962
• Системы двигателя
• Карданная передача и подвеска
• КПП
• Передний мост
• Ремонт раздаточной коробки
• Рулевое управление
• Сцепление
• Тормоза
• Задний мост

УАЗ 31519 Хантер

• Характеристики УАЗ Хантер 315195, 31519
• Коробка передач
• Подвеска
• Раздаточная коробка и карданные валы
• Рулевой механизм
• Рулевое управление
• Сцепление
• Система тормозов
• Ведущие мосты
• Зажигание и электрооборудование
• Задний мост Спайсер

УАЗ-3163 Патриот

• Обзор автомобиля Патриот
• Карданные валы
• Коробка передач
• Ведущие мосты
• Подвеска
• Раздаточная коробка
• Рулевое управление
• Сборка КПП
• Сцепление
• Тормозная система
• Передний мост Спайсер
• Компоненты двигателя ЗМЗ-409
• Характеристики ЗМЗ-409
• Устройство деталей ГРМ ЗМЗ-409
• Системы питания и охлаждения ЗМЗ-409
• Система смазки ЗМЗ-409
• Устройство сцепления ЗМЗ-409

Как устроен передний мост УАЗ?

Автомобили УАЗ нельзя назвать слишком распространенной группой транспортных средств на современных дорогах, но, несмотря на это, людей часто интересуют вопросы, связанные с особенностями конструкции переднего или заднего моста или с устранением неисправностей в других узлах и системах этих машин. Учитывая этот факт, в данной статье мы рассмотрим устройство переднего моста УАЗа на примере модели 3741, или, как ее еще называют, – «буханки».

• Как устроен передний мост УАЗ
• Возможные неисправности моста и их причины
• Как снять передний мост
• Как разобрать мост
• Разборка поворотного кулака без снятия моста
• Как продлить жизнь переднему мосту, советы по эксплуатации

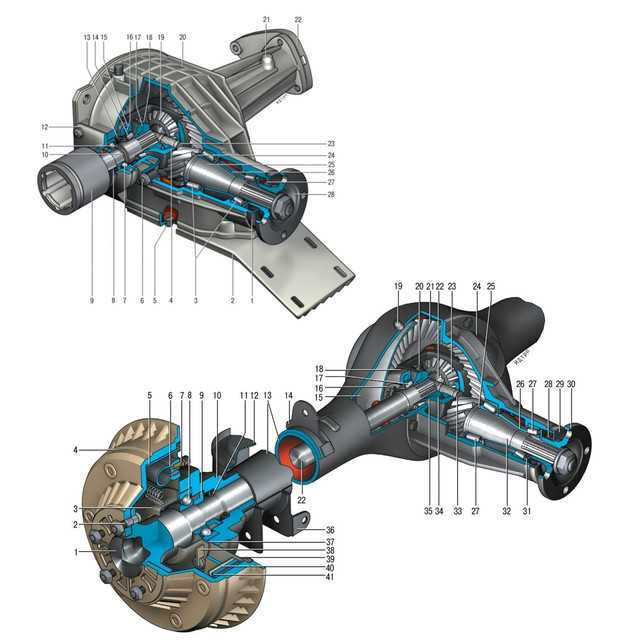

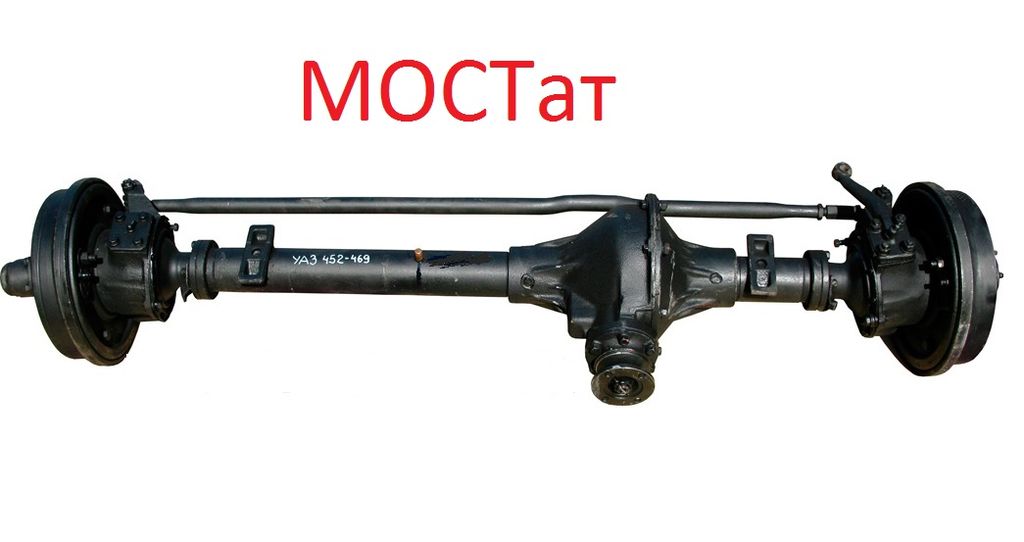

Как устроен передний мост УАЗ

Передние мосты старого образца, к которым относится и часть конструкции УАЗ-3741, не сильно отличаются от аналогичных новых элементов типа «Спайсер». Принципиальные различия между ними кроются только в конструкции картера, размерах составляющих частей главной передачи и дифференциала, а также в некоторых используемых деталях.

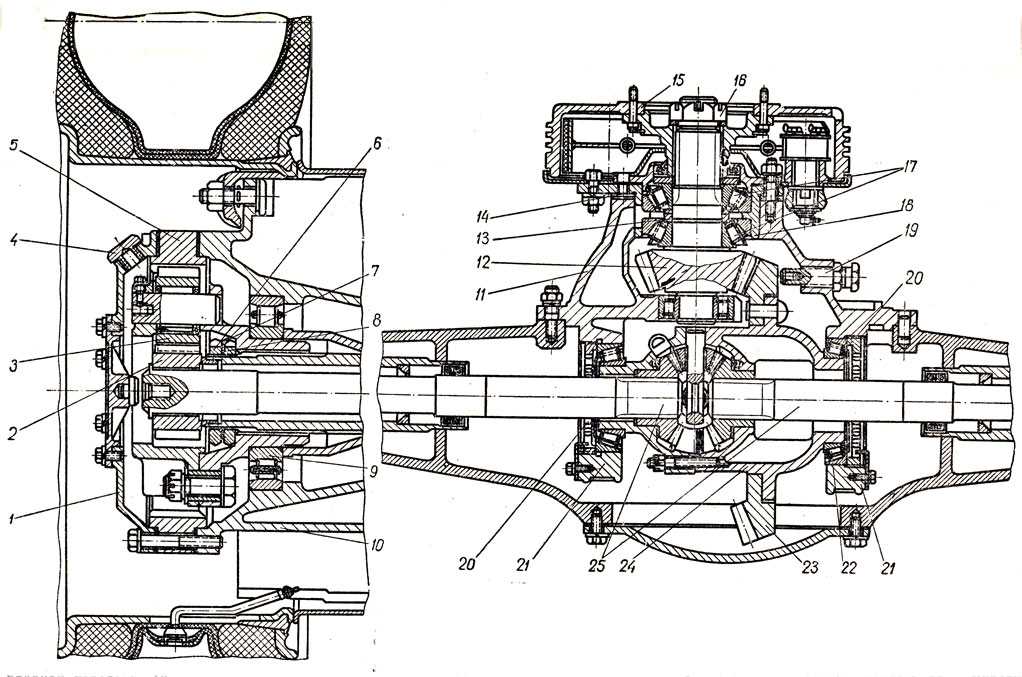

Основную часть старого моста составляет разрезной картер, который состоит из двух разделенных половин, в каждую из которых впрессованы кожухи с имеющимися внутри полуосями. На кожухах также предусмотрено наличие предохранительных клапанов, которые отвечают за ограничение роста давления масла в системе.

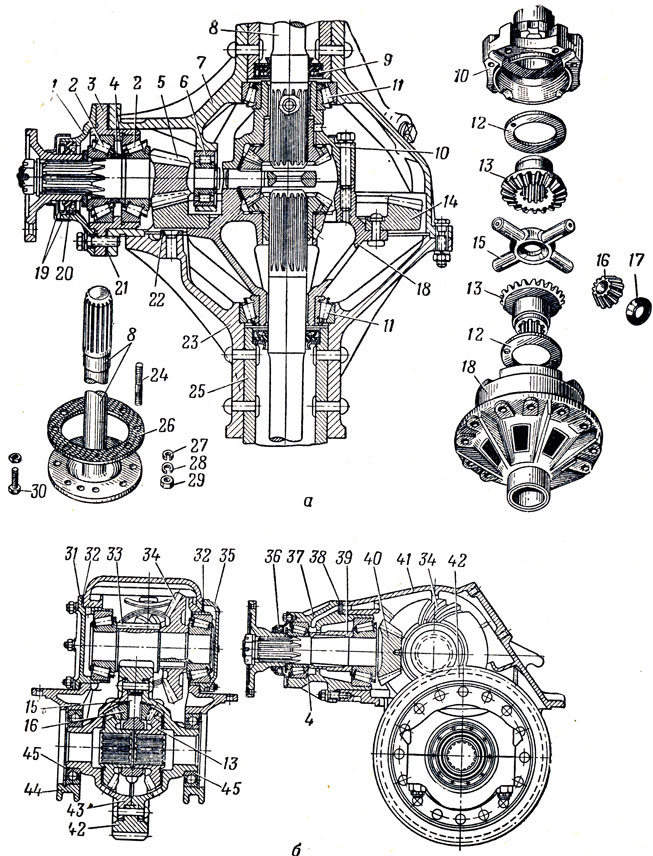

В картере расположена главная передача и дифференциал, обладающие стандартным устройством: ведущая шестерня с малым диаметром расположена в горизонтальном направлении и соединена с карданом. Она входит в сцепление с большой ведомой шестерней, которая располагается в продольном направлении. Внутрь ведомой шестерни помещен дифференциал, состоящий из четырех сателлитов, расположенных на двух осях, и двух шестеренок полуоси.

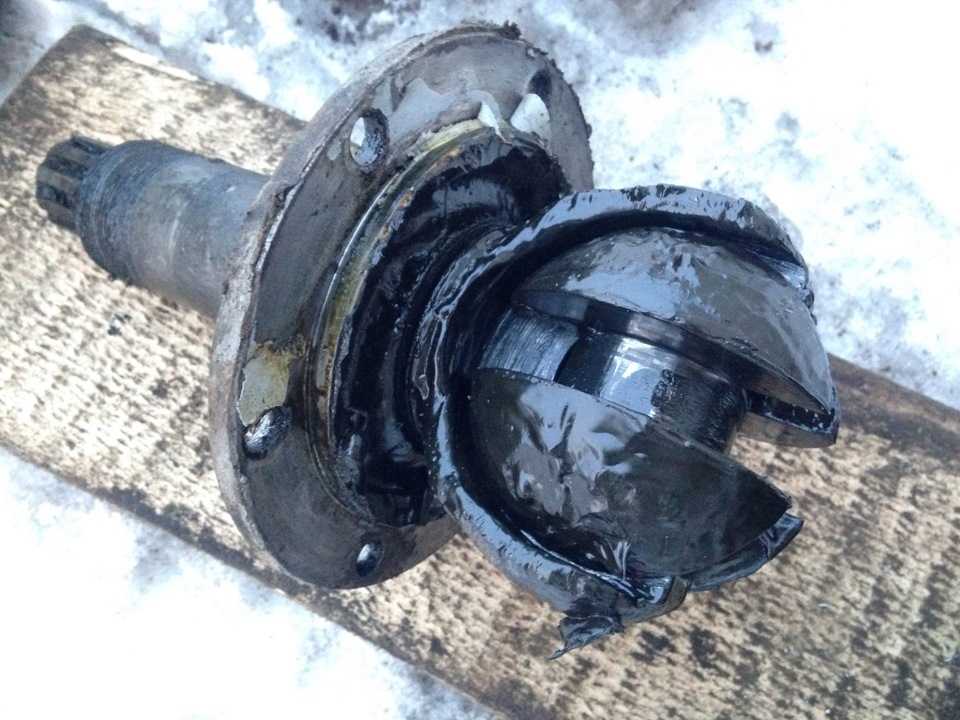

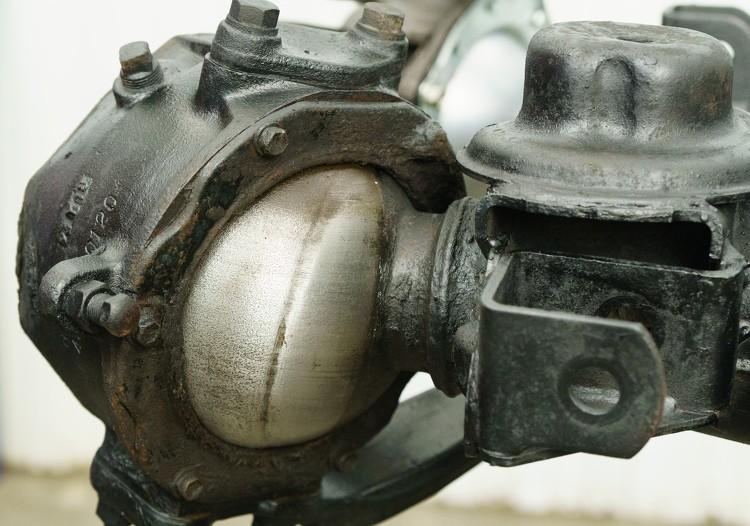

По краям картерного кожуха находятся шкворневые узлы, которые включают в себя шаровые опоры с корпусами поворотных цапф (или поворотных кулаков) на них. С противоположной от полуоси стороны к корпусам цапф крепятся сами цапфы, в которых посредством двух подшипников вмонтирована колесная ступица. В корпусах шаровых опор размещены шарниры равных угловых скоростей (шрусы), внешние цапфы которых располагаются в ступицах.

Главной особенностью передних мостов УАЗ является присутствие в них механизма соединения ступицы колеса с полуосью, который выполнен в виде муфты, с помощью которой можно соединять или разъединять ступицу и цапфу шарнира. Именно это гарантирует передачу крутящего момента от дифференциала к колесу.

Когда муфта отключена, ступица колеса может свободно вращаться на цапфе, а значит, автомобиль будет иметь колесную формулу 4×2. В том случае, когда муфта окажется включенной, ступица колеса через шрус будет соединяться с полуосью и дифференциалом, и автомобиль становится полноприводным — 4×4. Передние мосты старых представителей УАЗ, особенности устройства которых характерны и для «буханок», оборудовались ступицами с установленными на них барабанными тормозными механизмами. Для управления колесной базой на мосту имеются рычаги поворотных кулаков (размещены вверху корпусов поворотных кулаков) и соединенные с ними рулевые тяги.

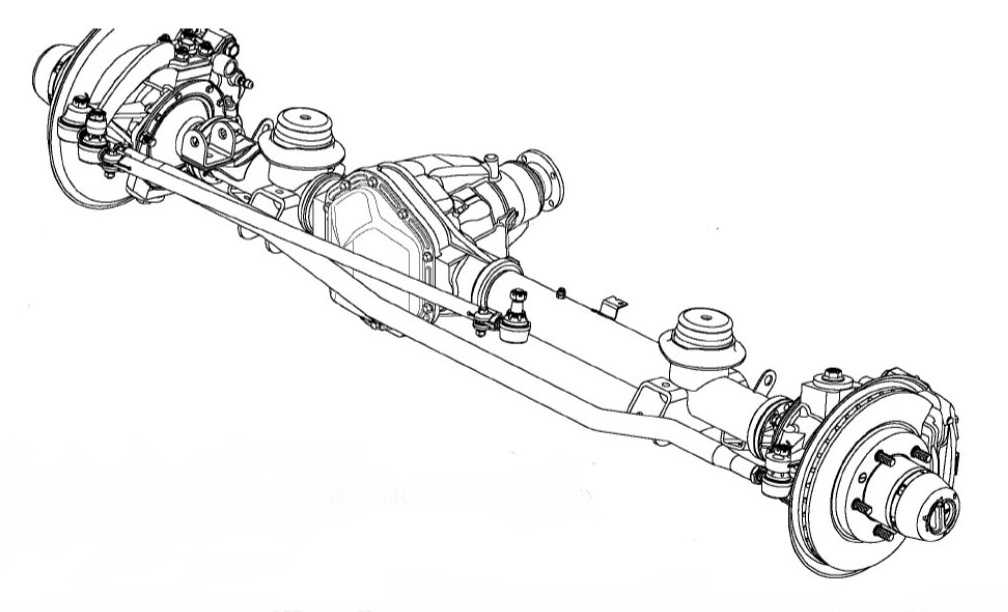

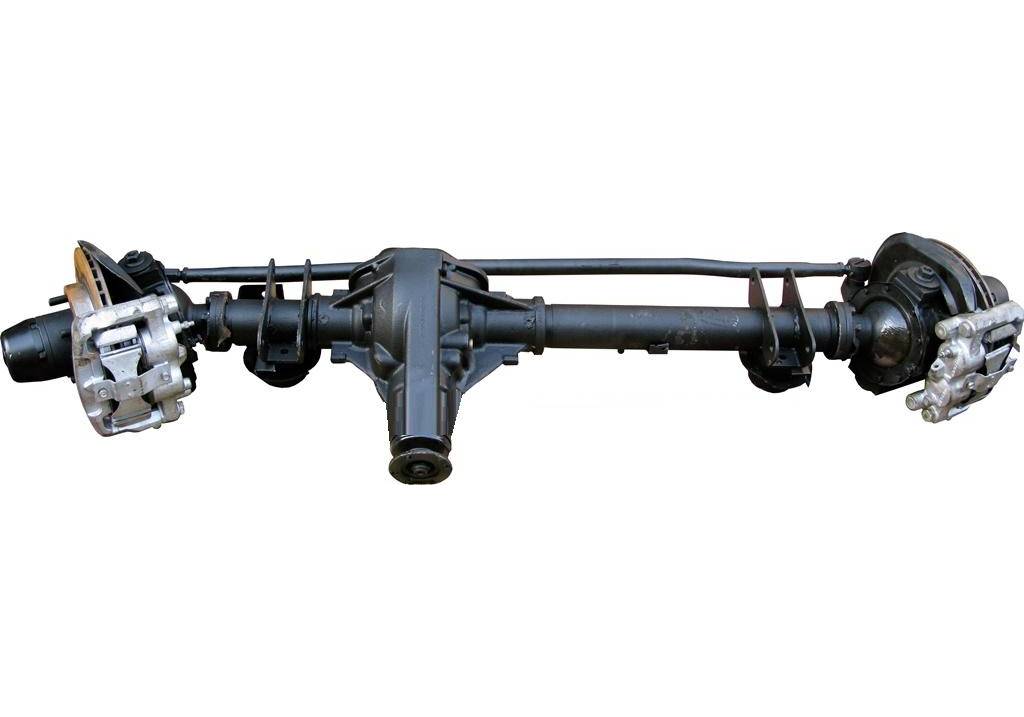

Обратите внимание! В новых мостах типа «Спайсер» угол поворота колес достигает 32°, в то время как аналогичный показатель более старых экземпляров не превышает 29°. В остальном управление автомобилями с разными типами мостов ничем не отличается.

Возможные неисправности моста и их причины

К основным неисправностям переднего моста стоит отнести образование течей смазочных жидкостей, слишком сильный износ крепежных элементов, дефекты подшипников, зубьев полуосей, а также механические повреждения балки и износ комплектующих. Причины указанных неисправностей могут быть самыми разнообразными. К примеру, если на заднеприводной машине будет включен передний привод, то езда по неровным участкам дороги вызовет повреждения составляющих частей трансмиссии. К подобному эффекту может привести и использование зимнего трансмиссионного масла в летний период или летной жидкости зимой, что в любом случае не самым лучшим образом скажется на функционировании автомобиля. Кроме того, не забывайте поддерживать в шинах постоянное давление, что поможет предотвратить появление проблем с подшипниками и валом.

Что касается наиболее частой причины различных неисправностей переднего моста УАЗ 3741, то, в большинстве случаев, основанием для их появления служит нарушение осевого зазора шкворней. Чтобы проверить, нарушен он или нет, достаточно поднять передок машины с помощью домкрата и попробовать покачать колесо вверх-вниз. Если наблюдается осевой люфт, тогда придется выполнять регулировку зазора шкворней.

Как снять передний мост

Учитывая, что УАЗ-3741 обладает рамной конструкцией, то выполнить демонтаж переднего моста не составит особой сложности. Для выполнения задачи вам понадобится прочный и качественный домкрат, упоры, которые смогут выдержать полторы тонны, и специальная жидкость WD-40, помогающая открутить заржавевшие гайки. Порядок действия при снятии переднего моста следующий:

1. Подставьте упоры под задние колеса и убедитесь в надежной фиксации транспортного средства.
2. Отсоедините правый и левый тормозные патрубки от резиновых шлангов, направленных к тормозным барабанам передних колес.
3. Открутите гайки крепления тормозных шлангов и демонтируйте сами шланги.
4. Открутите крепежные гайки нижних концов амортизатора и болты, соединяющие карданный вал с фланцем ведущей шестерни.
5. Расшплинтуйте и открутите гайку шарового пальца сошки и отсоедините от нее тягу.
6. Теперь следует открутить крепежные элементы (гайки) стремянки передних рессор и снять деталь (стремянку) вместе с прокладками и накладками.
7. На последнем этапе работы поднимите передок автомобиля за раму и достаньте из-под него мост.

На этом снятие детали можно считать завершенным, и если вы решили провести ремонт переднего моста, то можете приступать к выполнению задуманного.

Как разобрать мост

Выполняя ремонт переднего моста, его необходимо сначала установить на специальный стенд. Это существенно облегчит задачу разборки, которая состоит из нескольких последовательных этапов:

1. Сначала необходимо демонтировать сошку и скрутить гайку крепления пальца тяги к рычагу поворотного кулака.
2. Затем следует выкрутить болты, удерживающие тормозные барабаны, и снять муфты, которые используются для отключения колес.
3. Теперь переходим к разборке ступицы. Этот процесс начинается с выпрямления краев запирающей шайбы, после чего необходимо скрутить гайку с контргайкой и снять шайбу с внутренним кольцом и роликовым ступичным подшипником.
4. Дальше демонтируется остальная часть ступицы.
5. Также необходимо снять тормозной щит, для чего сначала нужно выкрутить болты (цапфы снимаются с шарнирами кулака).
6. Следом разбирается и тяга рулевой трапеции, для чего необходимо открутить крепежные гайки трапеции.
7. Демонтаж шаровой опоры проводится с предварительным раскручиванием болтов ее крепления к полуоси.
8. Остается демонтировать опоры-ограничители, что предусматривает их выпрессовку, снять с рычага и кулака прокладки, которые используются для их регулировки, и открутить крепежные гайки верхней накладки шкворня, а за ней и нижней.
9. После этого демонтируйте сальник шаровой опоры и выпрессуйте шкворни.

Все, на этом разборку моста УАЗ можно считать завершенной.

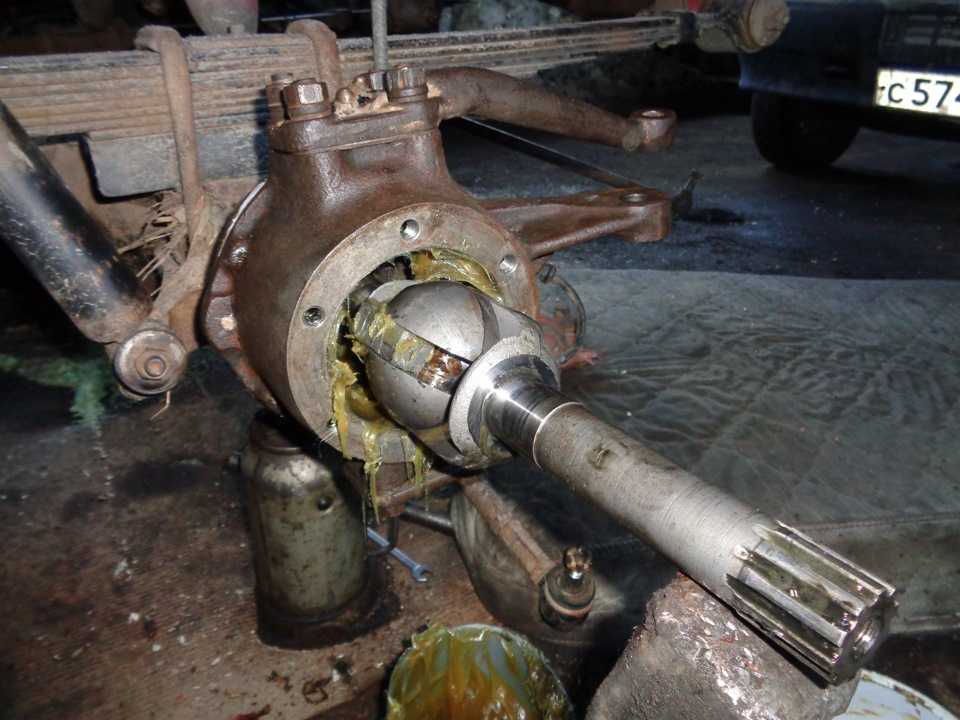

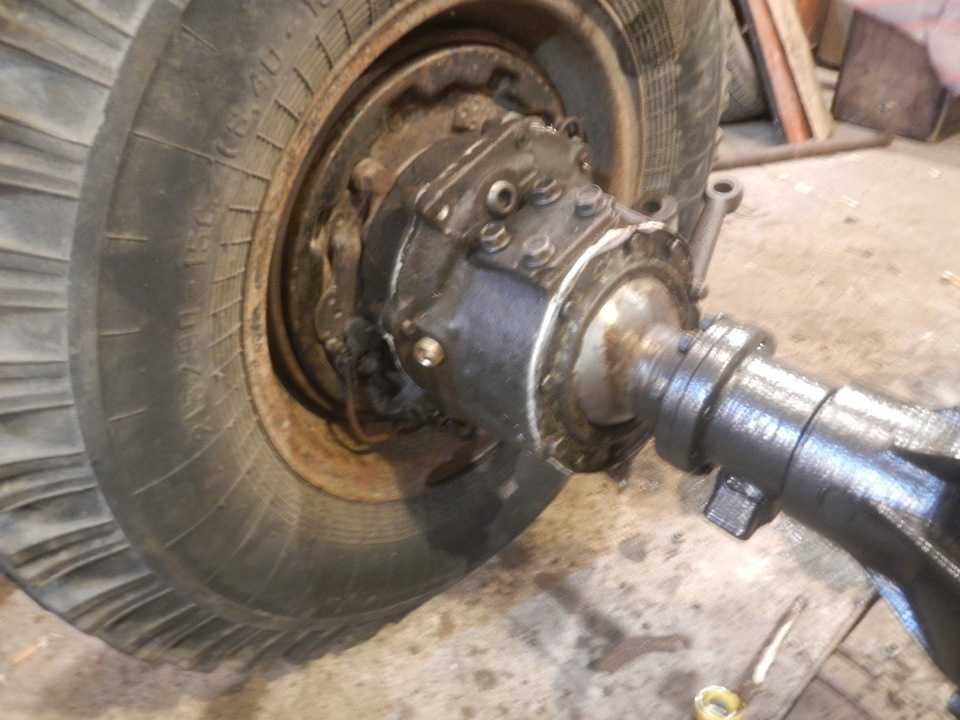

Разборка поворотного кулака без снятия моста

Если вы не хотите демонтировать передний мост УАЗа, но разобрать поворотный кулак все равно как-то необходимо, тогда следует выполнить следующие действия:

1. Под задние колеса транспортного средства следует подставить упоры и с помощью домкрата поднять переднее колесо с той стороны, с которой необходимо выполнить разборку.
2. Теперь расшплинтуйте и открутите крепежную гайку между пальцем тяги сошки и рычагом поворотного кулака.
3. Снимите сошку и, отвернув винты, демонтируйте тормозные барабаны.
4. Снимите муфты отключения колес.
5. Затем, отогнув края замочной шайбы, открутите гайку и контргайку, удалите стопорную шайбу и внутреннее кольцо, вместе с роликами наружного подшипника, расположенного на ступице правого и левого колес.
6. Демонтируйте ступицы.
7. Открутите крепления тормозных щитов, снимите их, также демонтировав и цапфы поворотных кулаков. Достаньте шарниры.
8. Расшплинтуйте и открутите крепежные гайки пальцев и снимите тягу рулевой трапеции.
9. Открутите крепежные болты шаровой опоры к кожуху полуоси и снимите ограничители поворота колес. Выпрессуйте шаровые из кожухов полуосей.
10. Открутите гайки крепления поворотного рычага (расположен на корпусе поворотного кулака) или крепежные болты крепления верхней накладки шкворня и демонтируйте рычаг (либо накладку) вместе с комплектом регулировочных прокладок.
11. Выкрутите крепежные элементы нижней накладки шкворня и снимите накладку вместе с комплектом регулировочных прокладок.
12. Теперь необходимо открутить болты сальника шаровой опоры и выпрессовать шкворни с помощью специального приспособления.
13. Достаньте корпус поворотного кулака.

Таким образом, выполнив эти нехитрые манипуляции, вы сможете разобрать поворотный кулак без всякой необходимости в снятии моста.

Как продлить жизнь переднему мосту, советы по эксплуатации

Отечественное бездорожье не может напугать владельцев автомобилей УАЗ, но для их исправной работы необходимо придерживаться определенных правил эксплуатации.

Так, например, УАЗ («буханка») обладает передним мостом, устройство которого накладывает определенные требования к управлению машиной. Кроме всего прочего, в таких мостах предусмотрено отключение ступиц колес и полуосей, что способствует повышению ресурса деталей моста при отключенном переднем приводе. Поэтому для включения переднего привода УАЗ-3741 придется выполнить два действия: посредством поворота муфты соедините ступицу колеса с полуосью, а затем, используя рычаг, включить передний привод.

Чтобы не повредить составляющие конструкции, включать передний привод можно лишь после включения муфт, причем как на неработающем автомобиле, так и в процессе его движения на скорости не больше 40 км/час. Если рычаг включения привода на выключенном автомобиле никак не хочет занимать рабочее положение, то нужно завести мотор и переключить его уже на ходу.

Как только машина преодолеет проблемный участок пути, выполните все действия в обратной последовательности: остановите транспортное средство, выключите передний мост с помощью рычага и поверните колпаки муфт в положение «4×2». После этого автомобиль сможет продолжить свое движение как обычный заднеприводный транспорт.

Помните! Активировать передний привод посредством рычага (из салона), не включив при этом муфты, нельзя.

Также специалисты не советуют постоянно ездить с включенными муфтами, так как это серьезно сокращает ресурс переднего моста и резины.

Тем не менее, в межсезонье и при постоянном использовании УАЗ-3741 в условиях бездорожья, муфты можно и не отключать, достаточно придерживаться умеренного скоростного режима.

Что касается технического обслуживания «буханки», то оно не отличается особой сложностью. В регулярном порядке следует выполнять проверку всех уплотнительных элементов, прочищать клапаны, а также, в случае необходимости, выполнять затяжку имеющихся резьбовых соединений. Кроме того, не забывайте о необходимости периодической проверки и регулировки ступичных подшипников и диагностики осевого зазора ведущей шестерни.

Особого внимания заслуживает залитое в мост трансмиссионное масло, замена которого должна проводиться своевременно (согласно рекомендациям производителя – через каждые 40000 км пробега или чаще, в зависимости от конкретных эксплуатационных условий, возраста транспортного средства и качества заливаемой смазочной жидкости). Также необходимо выполнять периодическую замену масла в шрусе, ступицах колес и поворотных кулаках, а в ведущих мостах типа «Спайсер» дополнительно производится смазка направляющих втулок дисковых тормозов.

Регулярное обслуживание и правильная эксплуатация передних и задних мостов УАЗ-3741 – это залог надежной работы автомобиля на протяжении многих лет.

Разборка переднего моста уаз буханка

Автомобили семейства УАЗ-452, больше известные под народными названиями «Буханка» и «Таблетка», имеют полный привод. Этот фактор предъявляет особые требования к конструкции ведущего переднего моста, его надежности и долговечности.

Передний мост автомобиля частично аналогичен заднему – картер, главная передача и дифференциал этих узлов являются идентичными и взаимозаменяемыми. Схожи также циклы обслуживания и ремонта мостов.

Различия в устройстве переднего и заднего мостов начинаются с полуосей. В переднем они передают крутящий момент от дифференциала к шарниру равных угловых скоростей (ШРУС), установленному внутри поворотного кулака.

Эта деталь позволяет поддерживать постоянный момент и скорость вращения колес при отклонении их осей от продольной оси автомобиля, например, на поворотах. Шарнир равных угловых скоростей представлен двумя вилками, имеющими направляющие канавки для четырех рабочих шариков.

В центре вилок располагаются полукруглые выемки, которые служат опорной поверхностью для центрального шарика, обеспечивающего синхронность работы деталей. Упорные шайбы предотвращает осевое смещение ШРУСов.

Корпус поворотного кулака фиксируется с помощью двух шкворней на шаровой опоре, которая, в свою очередь, разъемно соединена с кожухом полуоси пятью болтами.

В процессе эксплуатации механические элементы переднего ведущего моста подвержены интенсивному износу.

Поэтому при отсутствии объективной необходимости в полном приводе на УАЗ-452, например, при постоянном движении по дорогам с качественным покрытием, передний привод отключают, а иногда вместе с ним отключают и передние ступицы.

В любом случае, регулярное и качественное техническое обслуживание помогает избежать серьезных поломок переднего моста. При этом особенно важно обращать внимание на максимальные углы поворота колес – они не должны превышать 27 градусов.

Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз 469». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не из легких. Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд.

Передний мост УАЗ 469

Вот только некоторые возможные варианты поломок мостов на уаз 469 (Хантер, Патриот, «буханка»):

1. Изношен дифференциал, погнут картер редуктора
2. Критический износ главной передачи в редукторе
3. Износ поворотного кулака (шаровой опоры, цапфы) на переднем мосту
4. Появление больших зазоров в шкворневых соединениях
5. Износ подшипников, в результате чего требуется их регулировказамена
6. Шприцевание элементов, требующих смазки

Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул (даже на нейтральной передаче) — скорее всего изношен редуктор (требуется ремонт), либо подшипники требуют смазки. Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС

Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат — полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать. Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего (дополнительно приварив его) — дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ 469 в сборе

Но это спасает ненадолго, бывают даже случаи, когда приваренный шарик обламывает в процессе езды, настолько высокие там нагрузки. Гораздо результативнее заняться регулировкой шкворней. Необходимо добиться такого состояния, при котором линия, проходящая через шкворни, и центр полуоси будут пересекаться в одной точке. И именно в этой точке должен находиться центр шруса. Смещение полуоси влево-вправо, как показано на рисунке — недопустимо, она должна быть жестко зафиксирована, для этого в конструкции предусмотрены упорные кольца и втулки.

Посадочное место под втулку

Снятие шкворня

А теперь рассмотрим процесс снятия шкворня на уаз 469. Для этой процедуры можно использовать специальный съемник, однако, его вполне возможно изготовить самому. Все что для этого понадобится — пластина с отверстием под болт, шайба и 2 гайки. Пластина будет упираться в другие болты по периметру, а центровой болт будет как раз вытягивать шкворень из посадочного места.

Процесс выпрессовки шкворня

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.

Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.

В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.

Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса. Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять). Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Передний мост автомобилей вагонной компоновки моделей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста. Все операции разборки, сборки, обслуживания и регулировка такие же, как и для заднего моста.

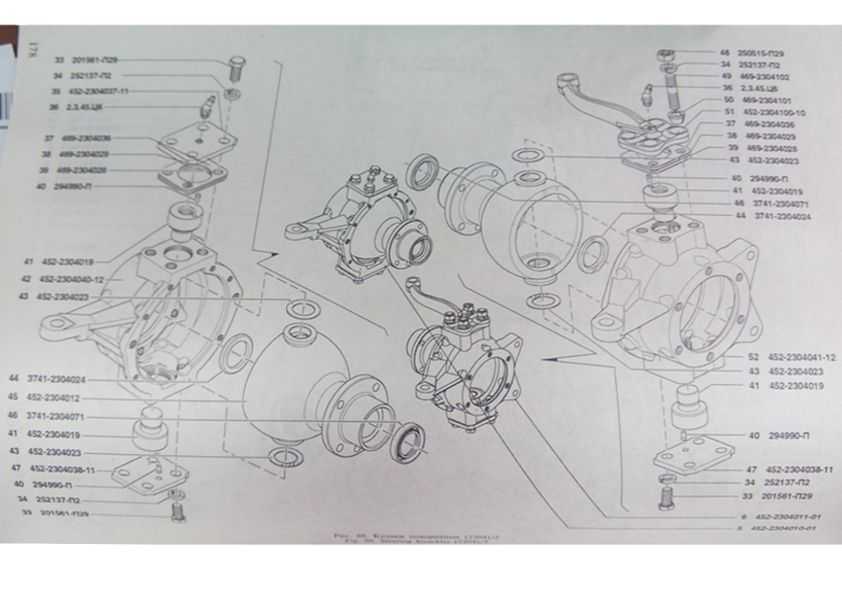

Устройство поворотного кулака переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

К кожуху полуоси пятью болтами крепится шаровая опора с запрессованными в нее втулками шкворней. На шаровой опоре с помощью двух шкворней установлен корпус поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами.

Регулировку предварительного натяга надо производить прокладками, устанавливаемыми вверху — между рычагом поворотного кулака (слева) или накладкой (справа) и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака установлен шарнир равных угловых скоростей (ШРУС). Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой.

Муфта отключения колес переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Внутренняя ведущая вилка ШРУС соединена шлицами с полуосевой шестерней дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колес автомобиля, которое состоит из подвижной муфты, установленной на шлицах, и болта с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак и вывинчивая болт, установить муфту в положение, когда сигнальная кольцевая канавка на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, завинтить защитный колпак. Включение колеса производится завинчиванием болта с надежной его затяжкой.

На некоторых автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 возможна установка другой по конструкции муфты отключения передних колес 31512-2304210. Для выключения колес необходимо повернуть диск муфты против часовой стрелки до упора, совместив при этом указатель с надписью «4×2». Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению муфты необходимо производить на обоих колесах переднего ведущего моста одновременно. Включение переднего моста при отключенных с помощью муфт колесах не допускается.

Обслуживание переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

При осмотре поворотных кулаков надо обращать внимание на исправность регулировочных болтов, упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка затяжки шкворней поворотного кулака переднего моста.

Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняют снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировка схождения колес переднего моста.

Регулировка схождения колес производится при нормальном давлении в шинах таким образом, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера В сзади. Проверку схождения колес можно производить по наружным или по внутренним поверхностям шин.

Проверку схождения колес по наружным поверхностям необходимо производить на специальном стенде. При этом надо найти точки равного бокового биения шин и расположить их в горизонтальной плоскости. В противном случае, в следствии значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения передних колес по внутренним поверхностям шин необходимо производить при отсутствии специального стенда. Для этого установить автомобиль на смотровую яму с положением колес для движения по прямой. Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса. Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем перекатить автомобиль вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется. Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес необходимо производить изменением длины тяги рулевой трапеции путем вращения штуцера после предварительного ослабления контргаек, имеющих левую и правую резьбу. После регулировки контргайки затянуть.

Устройство переднего моста уаз | Автолюбители

Передний мост
Передний мост без колесных редукторов

1 — кожух полуоси;
2 — ведомая шестерня;
3 — ведущая шестерня;
4 — сдвоенный роликовый подшипник;
5 — манжета;
6 — грязеотражатель;
7 — фланец;
8 — шайба;
9 — гайка;
10 — манжета полуоси;
11 — прокладка;
12 — шаровая опора;
13 — болт;
14 — сальник шаровой опоры;
15 — пресс-масленка;
16 — накладка;
17 — шкворень;
18 — упорная шайба;
19 — ступица;
20 — тормозной барабан;
21 — колпак;
22 — муфта отключения колеса;
23 — контргайка;
24 — регулировочная гайка;
25 — стопорная шайба;
26 — болт крепления колеса;
27 — подшипники ступицы;
28 — дистанционное кольцо;
29 — манжета ступицы;
30 — цапфа;
31 — прокладка;
32 — шарнир равных угловых скоростей;
33 — шарик;
34 — упорная шайба;
35 — полуось;
36 — картер главной передачи;
37 — пробка маслозаливного отверстия;
38 — болт;
39 — прокладка.

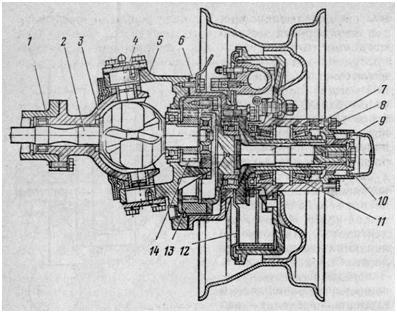

Поворотный кулак с колесным редуктором

1 — манжета;
2 — прокладка;
3 — шаровая опора;
4 — верхний шкворень;
5 — шарнир равных угловых скоростей;
6 — поворотный кулак;
7 — шариковый подшипник;
8 — вал шарнира;
9 — ведущая шестерня;
10 — ведомый вал;
11 — роликовый подшипник ведомого вала;
12 — манжета;
13 — роликовые подшипники ступицы;
14 — ступица;
15 — стопорная шайба;
16 — регулировочная гайка;
17 — контргайка;
18 — болт;
19 — ведущий фланец;
20 — болт муфты;
21 — муфта;
22 — замковая шайба;
23 — стопорные кольца;
24 — цапфа;
25 — колесо;
26 — роликовый подшипник ведущей шестерни;
27 — ведомая шестерня;
28 — пробка маслосливного отверстия;
29 — нижний шкворень;
30 — резиновая манжета;
31 — войлочное кольцо;
32 — крышка;
33 — упорная шайба;
34 — болт фланца.

Описание конструкции

На автомобилях устанавливаются два типа передних мостов — с одинарной главной передачей или с дополнительными колесными редукторами.

Мост с одинарной главной передачей состоит из разъемного в вертикальной плоскости чугунного картера и запрессованных в него стальных трубчатых кожухов полуосей, дополнительно зафиксированных сваркой. Половины картера стянуты болтами через прокладку. Главная передача с дифференциалом расположена в левой половине картера и образует редуктор моста.

Ведущая шестерня главной передачи установлена в картере на роликовом радиально-упорном сдвоенном и роликовом радиальном подшипниках, расположенных по обе стороны ее зубчатого венца. Ведомая шестерня болтами прикреплена к коробке сателлитов. Шестерни — конические со спиральным зубом, передаточное число редуктора — 4,625.

Коробка сателлитов состоит из двух половин, соединенных болтами. Она установлена в картере на двух роликовых конических подшипниках. В коробке установлены две оси сателлитов, четыре сателлита и две полуосевые шестерни с упорными шайбами.

Регулировка подшипников и зацепления шестерен главной передачи производится изменением толщины прокладок между внутренними кольцами подшипника ведущей шестерни и количества шайб у внутренних колец подшипников коробки сателлитов.

У моста без колесных редукторов к фланцу каждого из кожухов полуосей болтами прикреплена шаровая опора с двумя отверстиями, в которые запрессованы бронзовые втулки. Во втулки входят два шкворня, запрессованные в поворотный кулак. К нему болтами крепится пустотелая цапфа, на которой установлены два одинаковых конических роликовых подшипника ступицы колеса. В ступицу запрессованы пять болтов, к которым конусными гайками крепится стальное штампованное колесо с посадочным диаметром 15 или 16 дюймов. Подшипники ступицы регулируются гайками, установленными на резьбовом конце цапфы.

Каждая полуось состоит из ведущей и ведомой частей, соединенных шариковым шарниром равных угловых скоростей Вейсса. Шарнир размещается внутри шаровой опоры и состоит из двух профилированных кулаков, сцепляющихся друг с другом посредством четырех шариков, размещенных в их канавках. Пятый (центральный) шарик расположен в центре шарнира на одной оси со шкворнями. Ведомая часть полуоси проходит внутри цапфы и соединяется с ведущим фланцем ступицы через шлицевую муфту отключения колеса. Фланец шпильками через прокладку крепится к торцу ступицы.

Передний мост с колесными редукторами отличается тем, что:

к корпусу поворотного кулака присоединен редуктор с прямозубой цилиндрической передачей внутреннего зацепления и передаточным числом 1,94;
ведущая шестерня главной передачи установлена консольно на двух роликовых конических подшипниках с распорной втулкой между ними;
передаточное число главной передачи уменьшено до 2,77, и соответственно, уменьшены габариты картера главной передачи.

Ведущая шестерня редуктора установлена на шлицах ведомой части полуоси.

Благодаря применению колесных редукторов клиренс автомобиля увеличивается на 80 мм, что повышает его проходимость.

Главная передача и колесные редукторы смазываются трансмиссионным маслом, залитым в их картеры. Картер главной передачи и колесные редукторы имеют отверстия для смены масла, закрытые пробками с конической резьбой. Подшипники ступиц, шарниры равных угловых скоростей и шкворни смазываются пластичной смазкой.

Для предотвращения вытекания масла и смазки, а также для защиты от проникновения грязи внутрь, передний мост снабжен прокладками между неподвижными деталями, манжетами в ступицах и на валу ведущей шестерни, а также комбинированными войлочно-резиновыми сальниками, скользящими по сферической поверхности шаровых опор. Для того, чтобы масло из редукторов не проникало в полость шаровых опор, на полуосях установлены манжеты, а у шарикоподшипника колесного редуктора имеется маслоотражатель.

Так же смотрите интересные статьи:

• Карбюратор дааз-2107-1107010-20
• Регулировка фар Ваз-2109
• Чистка инжектора своими руками
• Выбор масла
• Двигатель не заводится
• Как выбрать шины
• Проверка давления масла
• Регулировка карбюратора Озон
• Регулировка клапанов двигателя УАЗ
• Брызговик двигателя (снятие и замена) Ваз-2109
• Снятие ГБЦ Ваз-2109

• Устройство Уаз

Как включить передний мост на УАЗ: технологияПро УАЗик

УАЗ – машина-зверь

Покупая автомобиль УАЗ, мы приобретаем надежность, практичность, выносливость. Этот внедорожник способен проехать там, где самая навороченная иномарка сдаст свои позиции, к тому же он радует неприхотливостью и износоустойчивостью.

Но ничто материальное не вечно, и однажды перед водителем УАЗа ребром встает вопрос ремонта. Сегодня мы поговорим о такой важнейшей детали, как мост. Многие задаются вопросом о том, как включить передний мост на УАЗ. Ответ на него будет дан ниже.

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост – это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь – и машина уже будет недееспособной. Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

• рессоры;
• полуось;
• дифференциал;
• главную пару.

Существующие типы мостов

Улучшенные мосты на УАЗе

1. Управляемый. Это, как правило, передний мост машины, оснащенный либо устаревшим на сегодняшний день задним приводом, либо полным. Но есть и другой вариант: в транспортной технике коммунальных служб или сельского хозяйства управляемым является как раз задний, а не передний мост. Этот вид конструкции подразделяется на два подвида.
   • Неразрезной. Это особая балка, оснащенная механизмом поворотных кулаков, закрепленных по бокам, на кулаки ставятся колесные ступицы. Предназначением этой конструкции является контроль над поворотом колес во время движения. Самыми главными условиями являются легкость и прочность неразрезной балки. Вот почему, как правило, она изготавливается из высокопрочной стали с применением кованой технологии.
   • Разрезной. Это уже редуктор, оборудованный валами привода. Предназначение разрезного механизма – передавать колесам крутящий момент. Разрезной мост дает широкие возможности для маневрирования автомобиля.
2. Поддерживающий. Такая конструкция применяется для увеличения грузоподъемной мощи машины, выполняет роль дополнительного поддерживающего элемента. Без этой детали автомобиль, предназначенный для перевозки габаритных грузов, просто развалился бы на первом километре. Поддерживающее устройство можно встретить в таком уникальном транспортном средстве, как дом на колесах.
3. Неразрезной ведущий. Это довольно сложная конструкция, состоящая не только из балки, но и полуосей, подшипников, дифференциала. На балке этой конструкции крепятся рессоры и кронштейны, закрепляющие подвеску. Благодаря неразрезному ведущему мосту ведущие колеса могут вращаться в различном темпе, кроме того, конструкция смягчает нагрузки и контролирует автомобиль на повороте. Некоторые детали моста проходят дополнительную обработку для придания им большей прочности и упругих свойств. Так, полуоси изготавливаются из высококачественной стали и после закаляются ТВЧ.

Основные проблемы конструкции

Лучше установить на уазовские мосты усиленные полуоси

Мост – сложная конструкция, поломка которой дает сбой всей системы автомобиля. Основные неисправности заднего и переднего моста.

1. Дефект зубьев главной пары.
2. Дефект полуосей.
3. Протечка масла.
4. Дефект подшипников.
5. Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей. Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей – еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

Мосты от МТЗ значительно увеличивают колесный просвет

Тюнинг – это хорошее дело, но только если он проводится у настоящих профессионалов. Но довольно часто недобросовестные спецы допускают грубейшие ошибки, в результате чего ход и габариты карданного вала совершенно не совпадают с нужными параметрами. Итог – серьезная поломка и необходимость почти что капитального ремонта.

Симптомы неисправности конструкции.

1. Передний мост на УАЗ, как и задний, начинает издавать характерный звук.
2. Автомобиль сначала почти что незаметно, а затем все больше начинает терять управляемость.
3. Водитель замечает, что расход горючего стал выше, чем прежде.
4. Детали мотора и трансмиссии довольно быстро изнашиваются.
5. Клин во время движения. Отметим, что это худший из симптомов. Это означает, что возник зазор между подшипниками, что грозит серьезнейшими проблемами. Клин сопровождается шумом, треском. В данном случае необходим срочный ремонт.

Чтобы предотвратить неисправности, необходима своевременная регулировка заднего моста УАЗ, да и переднего тоже.

Разборка

Передний мост нуждается в регулярном осмотре и техобслуживании. Техобслуживание заключается в проведении регулировки подшипников и поворотных кулаков. Время от времени необходимо менять в них смазку. Если вы заметили, что какая-то деталь ведет себя непредсказуемо, неправильно, не бойтесь взяться за ремонт переднего моста. Вооружившись полезной информацией, терпением и инструментами, вы обязательно выполните эту работу.

Сначала нужно снять передний мост, для чего следует подставить кирпичи или колодки под задние колеса машины, чтобы работать было удобнее. Затем снимаем трубопроводы, они крепятся на гибком шланге, уходя к тормозным устройствам. Откручиваем все гайки, крепящие амортизаторы, а также болты, соединяющие ведущую шестерню с карданным валом. Отсоединяем тягу от сошки, снимаем стремянки, накладки и прокладки.

Разборка передней балки

Теперь необходимо немного приподнять передний бампер автомобиля. Начинается следующий, самый ответственный этап работы – разборка переднего моста.

1. Снимаем колеса, открутив все гайки.
2. Демонтируем тягу сошки.
3. Снимаем тормозные барабаны и муфты отключения колес.
4. Затем нужно отсоединить внутреннее кольцо и стопорную шайбу, для чего следует выпрямить края так называемой замочной шайбы.
5. Следующий этап – разбор колесных ступиц, тормозных щитков и поворотных кулаков.
6. Отвинчиваем шаровую опору и тягу рулевой трапеции.
7. Отсоединяем корпус поворотного кулака, комплект прокладок.

После того как разборка переднего моста завершена, хорошенько промываем детали и просматриваем их на свету, дабы найти повреждения. Если вы заметите хоть малейшую трещинку или потертость, не жалейте деталь, смело отбросьте ее и поставьте новую. Главное – не выбросить вместе с ненужным элементом хорошие гайки и запчасти, поэтому у вас в гараже всегда должен быть порядок.

Технология включения

Когда вы едете по нормальной дороге, от вашего автомобиля не требуется многого. Но когда на пути возникает реальное препятствие в виде непролазных болот, грязи и ухабин, к ним нужно быть готовыми, чтобы не загубить машину. Что можно сделать в таком случае? Лучший вариант – включить передний мост.

Для этого надо остановить машину и проверить, активирована ли муфта отключения переднего моста. Если да, то поверните муфты по часовой стрелке и сдвиньте вперед. Теперь передние колеса будут вращаться одновременно с задними, что заметно улучшит проходимость машины. Муфты, или как их еще называют, хабы делают автомобиль более управляемым, устойчивым, маневренным, но помимо этого повышается потребление топлива, что является минусом системы. Вот почему многие водители предпочитают отключать полный привод, заменяя его на передний. Чтобы сделать это, нужно сначала отключить хабы, а затем и раздатку.

Когда активируются муфты включения переднего моста УАЗ, задняя и передняя ось вращаются в одинаковом скоростном режиме, что при передвижении по асфальтному покрытию приводит к повышенному износу трансмиссии и резины, а также к существенному ухудшению управляемости.

Хаб – устройство, предназначенное для подключения рабочей опции свободного хода или отключения ее. Он бывает двух видов: с ручным включением и автоматический. Первый намного проще в эксплуатации, чинить его тоже легче, зато второй тип открывает большие возможности.

Для того чтобы в хабах и других деталях не возникало дефектов, подключать это устройство следует при полной остановке машины. Чтобы определить, удалось ли подключение устройства, можно воспользоваться тремя народными способами.

1. Первый такой: тронувшись с места, вам нужно проследить за тем, как ведут себя задние колеса – они должны трудиться без помощи передних.
2. Второй тест заключается в проверке управляемости машины на поворотах: при подключенном переднем приводе автомобиль ведет сильнее, нежели при отключенном.
3. Третий способ проверки еще проще – попросить стороннего наблюдателя посмотреть, крутятся приводы или нет. Если нет, значит, муфты отсоединены, что нам и требовалось.

Технические характеристики переднего моста УАЗ Патриот. Где находится передний мост на УАЗ Патриот и как он устроен

Автомобиль УАЗ Патриот оснащен полным приводом, что позволяет называть его внедорожником. Крутящий момент от двигателя на все четыре колеса передается через задние и задние колеса. УАЗ Патриот, как и УАЗ-3160, оснащен одноступенчатыми ведущими мостами. В этой статье мы подробно рассмотрим мост, который называется «Спайсер». Конструкции переднего и заднего мостов имеют схожие по конструкции устройства.

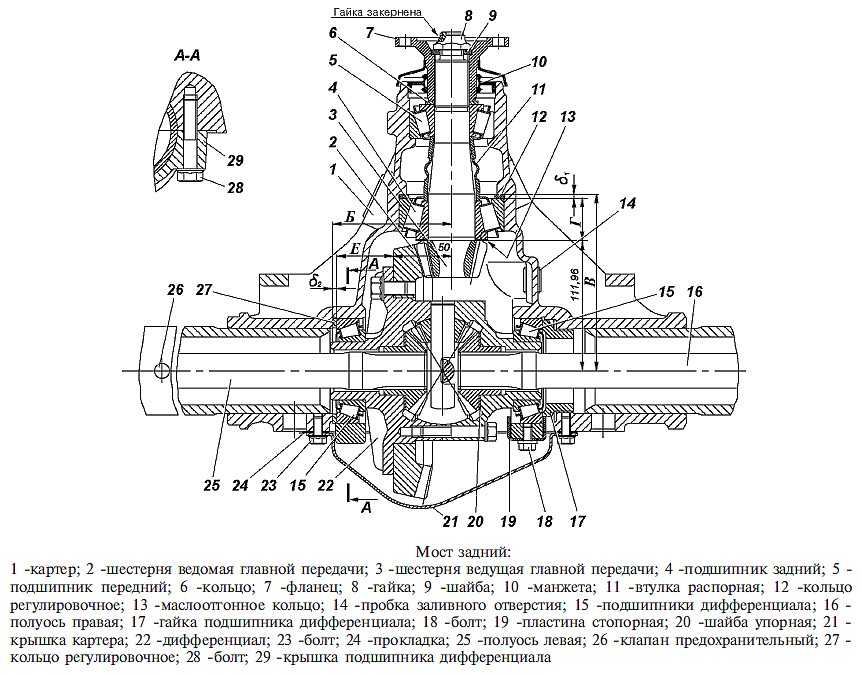

Конструкция заднего моста представлена ​​в виде жесткой стальной полой трубы. На концах этой трубы установлены ступичные подшипники. Дифференциал (редуктор) также размещен внутри конструкции ведущих колес. При этом крутящий момент передается от раздаточной коробки, через кардан к коробке передач, через полуоси к ступице и к колесам соответственно. Таким образом осуществляется движение автомобиля УАЗ-3160 и УАЗ-3163. В этом материале уделим внимание таким темам, как устройство заднего моста, его неисправности и способы ремонта.

Конструктивные особенности изделия

Конструктивно задний мост внедорожника УАЗ Патриот имеет следующий вид:

Мост Spicer состоит из следующих основных частей:

• дифференциал;
• две полуоси;
• главная пара.

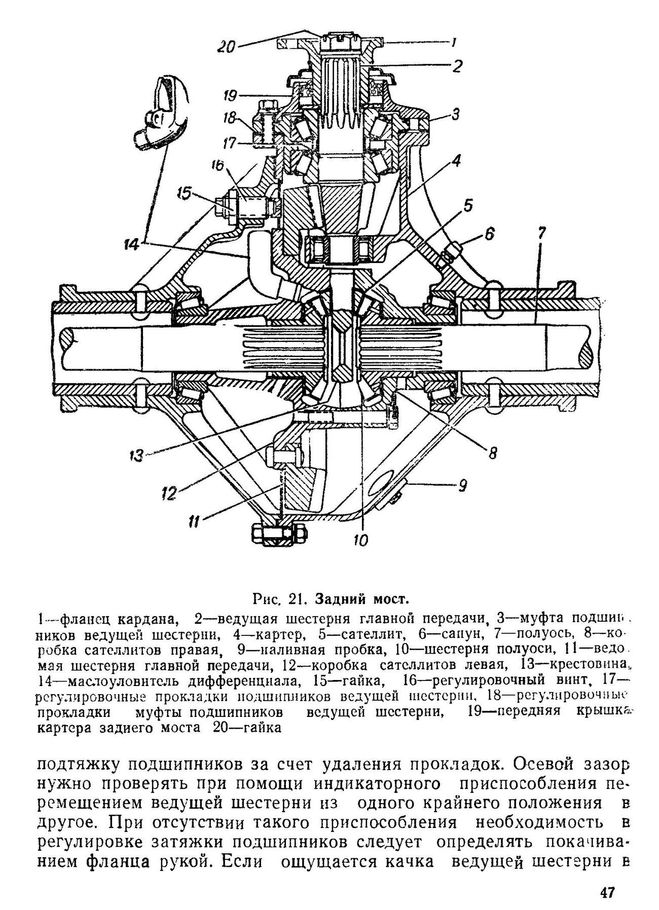

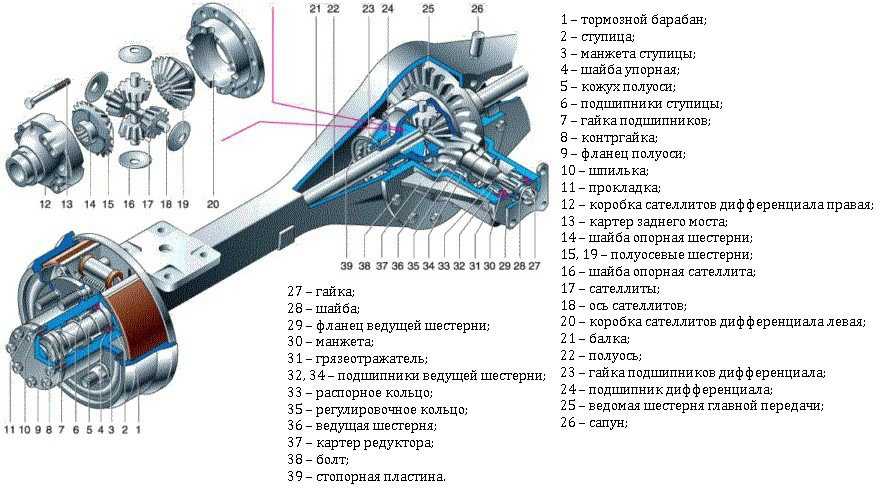

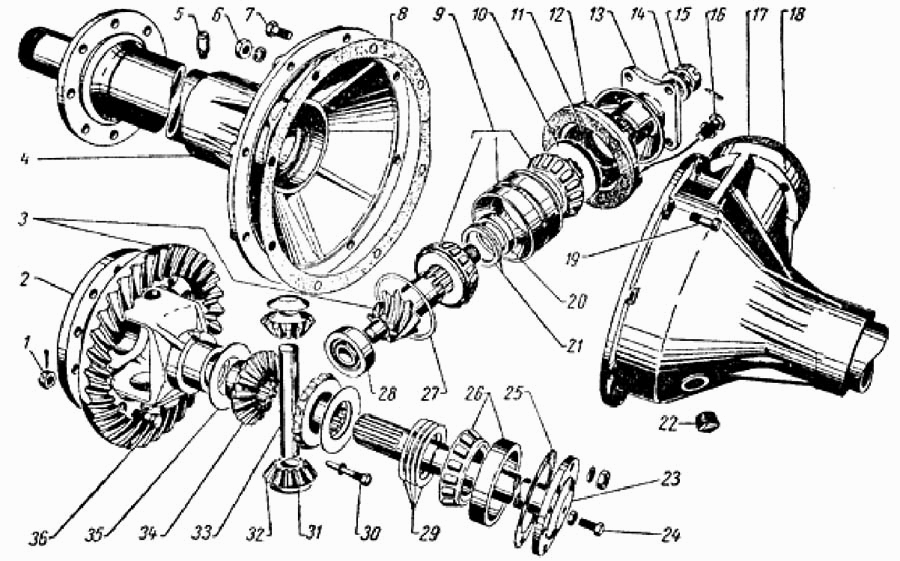

Внутреннее устройство заднего моста, а точнее его редуктора, имеет следующий вид, показанный на схеме ниже.

Все эти детали расположены в конструкции моста. Крышка картера 35 вместе с прокладкой 42 обеспечивает герметичность внутреннего устройства данной конструкции. Внутри устройство заполнено смазкой — маслом. Вращение шестерен и трение подшипников требуют бережного отношения, которое обеспечивается смазкой. Владелец внедорожника может контролировать только уровень масла в мосту, который может снижаться из-за ухудшения герметичности. Устройство коробки передач УАЗ-3163 не представляет особой сложности и позволяет отремонтировать изделие в домашних условиях.

Неисправности и решения

При выходе из строя коробки передач транспортное средство невозможно эксплуатировать и требуется соответствующий ремонт. Движение автомобиля с подключенным передним мостом допускается только в случае преодоления каких-либо препятствий, а движение по асфальтированной дороге требует его отключения с помощью установленных ступичных муфт.

Отсутствие межколесного дифференциала приводит к увеличению износа заднеприводного устройства, поэтому в частых случаях владельцы УАЗ-3160 и 3163 прибегают к самостоятельной модернизации автомобиля.

Существуют следующие виды неисправностей заднего моста Спайсер на внедорожнике УАЗ Патриот и способы их устранения.

• Обнаружение утечек масла, которым заполнено устройство, в результате чего требуется мелкий ремонт по замене сальников или прокладок.
• Коробка передач издает чрезмерный шум и стук, что приводит к необходимости ремонта. При этом могут издаваться сторонние шумы из-за износа подшипников или отсутствия масла в расширительном бачке. Смазка устраняет эту проблему.
• Шумы и стуки при поворотах вызваны износом зубьев сателлитов или полуосей, что требует регулировки зазора или замены неисправных деталей.

На самом деле у редуктора заднего моста гораздо больше неисправностей, обнаружить которые зачастую можно только после вскрытия крышки картера. В частых случаях крышка картера деформируется при наезде на препятствие при движении по бездорожью. При этом нарушается целостность крышки, что приводит к проникновению в устройство, а точнее в редуктор, различных сторонних веществ, таких как пыль и вода. При этом эти негативные сторонние вещества вызывают самые разные проблемы, от течи масла до заедания шестерен. Многие владельцы при эксплуатации автомобиля в условиях жесткого бездорожья прибегают к замене штатной крышки картера на специальную усиленную. Усиленная крышка изготовлена ​​из сплавов чугуна и бронзы. В этом случае прочность крышки картера моста увеличивается в десятки раз. Усиленная крышка картера, закрывающая коробку передач, имеет следующий вид.

Стоимость такого устройства около 5 тысяч рублей, что не каждому штатному водителю по карману. Для замены крышки необходимо слить масло и заменить штатную деталь на усиленную, не забыв заменить прокладку.

Зачастую стук в конструкции моста является основным фактором появления поломки, и свидетельствует о необходимости ремонта изделия. Если есть стук в мосту, то запрещается эксплуатировать автомобиль до устранения причины шума или проведения квалифицированного технического обслуживания. Если стук не удается определить самостоятельно, то лучше доверить это опытному специалисту, который сможет устранить поломку за считанные минуты или часы.

В частых случаях стук указывает на следующие причины неисправностей заднего моста автомобиля УАЗ Патриот:

1. Увеличен зазор между шестернями главной передачи.
2. Ослаблены болты задней подвески.
3. Увеличенный зазор между ведущей шестерней и фланцем.
4. Стук также может свидетельствовать о неисправности карданного вала, в частности, появился люфт крестовины.

Если внедорожник УАЗ Патриот эксплуатируется по пересеченной местности, то стук в мосту, появляющийся после очередной гонки, не должен вызывать сильного огорчения, так как это нормальное явление, требующее вмешательства опытного мастера в конструкцию коробка передач.

Снятие и установка заднего моста «Спайсер» производится в случае износа или нарушения целостности конструкции. Но, как показывает практика, задний мост на УАЗ-3160 и 3163 служит довольно долго, чего нельзя сказать о коробке передач, хотя периодическое обслуживание редуктора моста также позволяет продлить срок службы изделия. Особенно важна смазка вращающихся частей. Несвоевременная замена смазки или ее отсутствие приводит к не очень приятным последствиям, требующим ремонтных работ со значительными вложениями капитала. Поэтому во избежание таких непредсказуемых неприятностей необходимо периодически проверять наличие смазки и проводить профилактику всей конструкции агрегата.

На данном этапе можно подвести итоги и сделать вывод, что, как и любой заднеприводный автомобиль, внедорожник УАЗ Патриот нуждается в своевременном обслуживании и устранении неполадок, и только в этом случае удастся предотвратить серьезную неисправность в дороге.

Вы можете проверить свой CBM и при необходимости уменьшить его!

Внедорожники УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это указывает на то, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далеком 90s, и с каждым годом все совершенствовалось и дополнялось. Сегодня есть такая новость, что Спайсер скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлы». Сегодня мы обратим внимание на передний мост Спайсер внедорожника УАЗ Патриот. Что это такое, особенности, плюсы и как настроить продукт.

Особенности переднего моста

Корпус моста Spicer состоит из литого материала, в который запрессованы полуоси. Картер закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и жесткость конструкции. Также дифференциал и главная передача моста Спайсер расположены в одном картере, что обеспечивает высокую точность зацепления и работу устройства. Все эти особенности обуславливают увеличение производительности изделий. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале – все это главный критерий обслуживания агрегата. Мост Спайсер оснащен новыми типами шарниров (ШРУСов), особенностью которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использование Литол-24 для смазывания петель. Не менее важным моментом является передаточное число моста Спайсер. Выпускаются устройства с двумя передаточными числами передних мостов на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с ЗМЗ 409бензиновый двигатель, и 4,62 на дизельных агрегатах ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

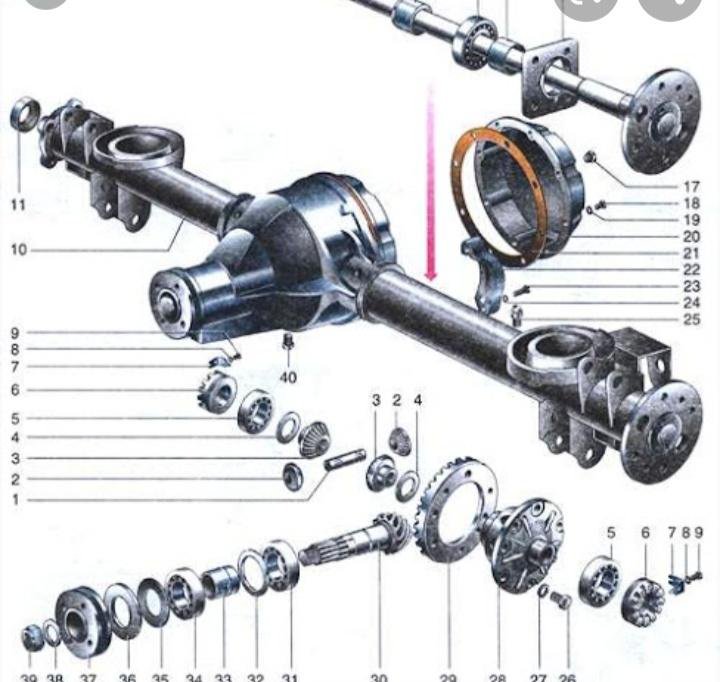

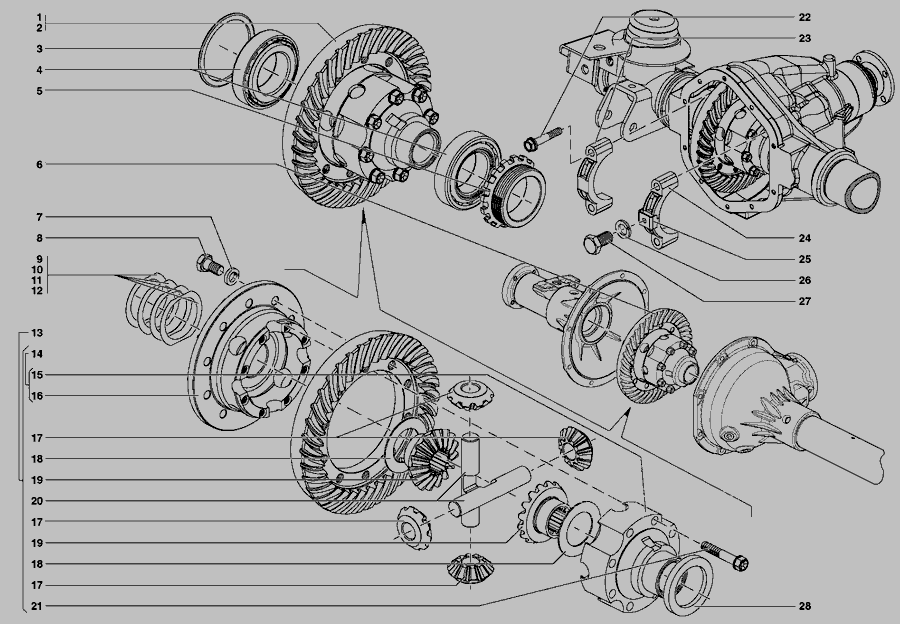

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, входящие в состав переднего моста Спайсер.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус полуоси; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19- внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы шестерни полуоси; 28, 43 — полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи.

Преимущества моста Spicer

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. Преимуществом данной конструкции являются следующие моменты: Увеличение колеи, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея была увеличена до 160 см. Это также положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и за ее пределами. Повышен класс прочности поворотных кулаков, за счет чего снижена частота смазочных и ремонтных работ. Благодаря наличию новой подвески автомобиль УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также немаловажной для такого агрегата проходимостью.

Возможные неисправности

Постоянный повышенный шум при работе переднего моста. 1 . Изношены или неправильно отрегулированы подшипники дифференциала. 2 . Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора. 3 . Недостаточное количество масла в картере моста. 1.1 . Замените изношенные детали, отрегулируйте подшипник дифференциала. 2.2 . Определите неисправность коробки передач, отремонтируйте или замените ее. 3.3 . Восстановите уровень масла, проверьте отсутствие течи масла из-под сальников картера переднего моста. Шум при разгоне и торможении двигателем 1 . Неправильная регулировка включения главной передачи. 2 . Неправильный люфт в зацеплении шестерен главной передачи. 3 . Чрезмерный люфт в подшипниках шестерни из-за ослабленной гайки с буртиком или изношенных подшипников. 1.1 . Отрегулируйте взаимодействие. 2.2 . Отрегулировать зазор. 3.3 . Отрегулируйте зазор, при необходимости замените подшипники. Стук в начале движения автомобиля 1 . Износ отверстия под ось сателлитов в коробке дифференциала 1,1 . Замените коробку дифференциала и, при необходимости, вал-шестерню.

Замена сальника вала ведущей шестерни редуктора переднего моста

Замена сальника при течи масла из-под фланца редуктора.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Вам понадобится : головка «27», гаечный ключ, отвертка с плоским лезвием, динамометрический ключ. 1 . Затормозите автомобиль стояночным тормозом, подложите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на подставки. 2 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выверните болты и отведите вал в сторону. 3 . Отверните гайку крепления фланца приводного вала переднего моста и снимите фланец с отражателем. 4 . С помощью отвертки снимите сальник с картера моста. 5 . Запрессуйте новый сальник на место с помощью оправки подходящего размера. 6 7 . Затяните гайку фланца вала ведущей шестерни переднего моста, повернув вал за фланец, чтобы установить подшипники.

Снятие и установка муфты выключения колеса

Муфта отключения колеса снимается для ее замены или получения доступа к другим узлам. Вам понадобится : гаечный ключ на 14 мм, отвертка с плоским лезвием, плоскогубцы для стопорных колец. 1 . Удалите три фиксирующих винта. 2 . и снимите крышку сцепления. 3 . Выверните шесть болтов крепления муфты отсоединения колеса и снимите ее. 4 . Снимите три винта, крепящие крышку муфты к фланцу… 5 . И снимите крышку. 6 . Съемником для наружных стопорных колец снимите стопорное кольцо, поддев его отверткой. 7 . Снимите стопорное кольцо и шайбу под ним. 8 . И снимите прорезную втулку с фланца. 9 . Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае повреждения, выхода из строя ШРУСов или для получения доступа к другим узлам. 1 2 . Снимите тормозной диск. 3 . Снимите датчик скорости вращения колеса. 4 . Выверните болты крепления шкворня к поворотному кулаку и снимите штифт в сборе со ступицей и муфтой разъединения колеса. 5 . Снимите полуось в сборе с ШРУСом с картера моста. 6 . Перед установкой полуоси залейте чистую смазку для ШРУСов 4 в ШРУСы. 7 . Установите детали в порядке, обратном снятию. Замена сальника передней полуоси Заменить сальник при течи масла из поворотного кулака. Вам понадобится плоская отвертка.

Утечка масла также может быть вызвана слишком большим количеством масла в картере или засорением сапуна.

1 . Затормозите автомобиль стояночным тормозом, подложите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2 . Снимите поворотный кулак и закрепите его в тисках. 3 . С помощью отвертки снимите сальник с шарового шарнира поворотного кулака. 4 . Установите новый сальник, осторожно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5 . Установите детали в порядке, обратном снятию.

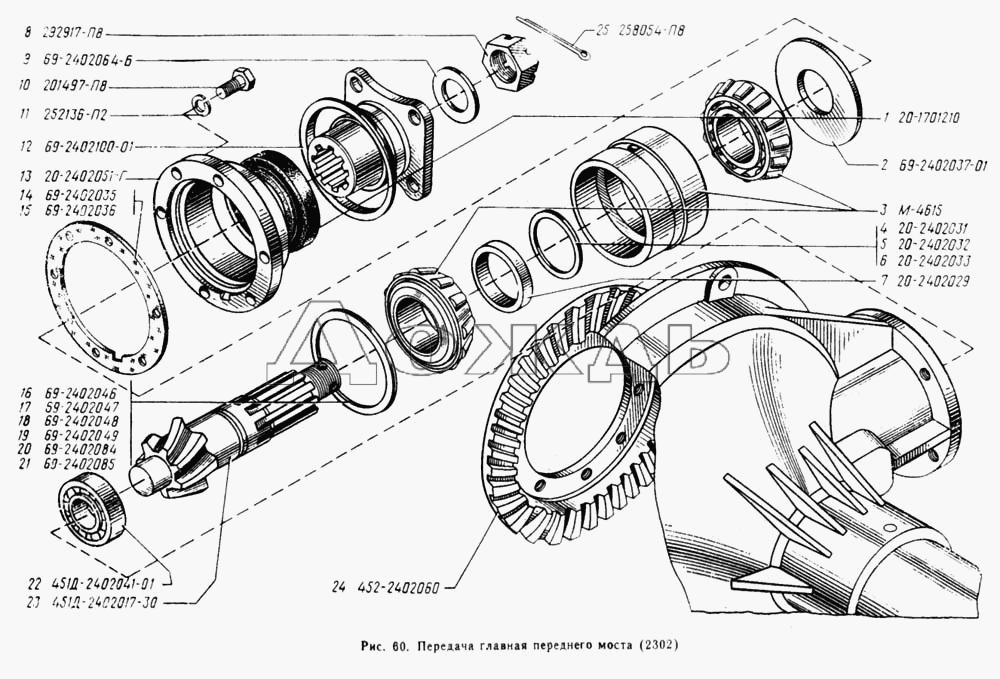

Снятие и установка главной передачи переднего моста

Главная передача снята для ремонта или замены. Вам потребуются: ключи «на 10», розетка «на 19», «на 27». 1 . Затормозите автомобиль стояночным тормозом, подложите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2 . Снимите пробку и слейте масло из передней оси. 3 . Снимите обе полуоси. 4 . Отсоедините левый конец поперечной рулевой тяги от рулевого рычага и отведите рулевую тягу в сторону. 5 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону. 6 . Выверните десять болтов крепления крышки картера главной передачи. 7 . И снимите крышку. 8 . Очистите сопрягаемую поверхность старой прокладки. 9 . Ослабьте гайку фланца приводного вала передней оси. 10 . Снимите фланец отражателя. 11 . Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12 . Снимите фланцевое уплотнение. 13 . Снимите передний подшипник вала ведущей шестерни с картера передней оси. 14 . Выпрессуйте наружные кольца переднего и заднего подшипников вала шестерни из картера. 15 . Установите детали в порядке, обратном снятию. 16 . Отрегулировать главную передачу. 17 . Залейте масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17». 1 . Снимите дифференциал в сборе с ведомой шестерней. 2 . Выдавите подшипники из цапф коробки дифференциала. 3 . Отверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4 . Выверните восемь болтов чашек коробки дифференциала и отсоедините чашки. 5 . Снимите шестерни дифференциала и сателлиты с полуосями. 6 . Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

7 . Равномерно затяните болты ведущей шестерни коробки дифференциала, вворачивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Регулировка моста УАЗ Патриот – довольно длительный и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно соблюдать во избежание проблем при ремонте.

Регулировка моста нужна при наличии проблем в виде поломки зубьев, течи масла, износа подшипников и т.д. Это возможно не потому, что качество деталей оставляет желать лучшего, а из-за неправильной эксплуатации автомобиля, а также при неправильно выставленном зазоре подшипника главной передачи, недостатке масла или его низком качестве. Последствиями этого могут быть как посторонние шумы в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей, так и можно даже поймать клин моста.

Чтобы этого не произошло, необходимо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена и регулировка подшипников. По окончании такой работы следует проверить правильность регулировки моста, определить можно по температуре моста после быстрой езды.

Помните, что своевременная замена масла продлевает срок службы ваших деталей!
Если у вас проблемы с расходом топлива, то вам поможет

— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Утечка масла через сальники.
— Изношены или повреждены подшипники дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот задний привод сменная машина
передний мост. Если ездить с подключенным передним мостом по твердым дорогам, да еще и с поворотами (!), то трансмиссия долго не протянет.
— Наличие осевого зазора в подшипниках шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, как правило, из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо искать.
— Перегрузки во время работы в связи с необходимостью (например, конкуренция) или невозможностью управления автомобилем.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировки.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (некачественный вал, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в подшипниках ступиц.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка ступичных подшипников.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заклинивание во время вождения — самое худшее. Основной причиной заклинивания моста является наличие осевого люфта в подшипниках шестерни главной передачи или наличие осевого люфта в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно случается, если владелец полностью заводит свою машину или относится к ней совершенно некрасиво, ведь перед заклиниванием мосты долгим гулом, шумом и треском сообщают о том, что им требуется ремонт. Мост может заклинить, если сильно нагреется.

Задний и передний мост

Причина неисправности и способ устранения
Постоянный повышенный шум при работе переднего моста
1. Изношены или неправильно отрегулированы подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора.
3. Недостаточное количество масла в картере полуоси.

1.1. Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Выявить неисправность коробки передач, отремонтировать или заменить ее
3.3.Восстановить уровень масла, проверить отсутствие утечек масла через сальники картера переднего моста
Шум при разгоне и торможении двигателем
1. Неправильная регулировка включения главной передачи.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках ведущей шестерни из-за незатянутых фланцевых гаек или изношенных подшипников. 1.1. Отрегулируйте взаимодействие.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук в начале движения автомобиля
Износ отверстия оси сателлитов в коробке дифференциала Замена коробки дифференциала и при необходимости оси сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста

Замена сальника при течи масла из-под фланца редуктора.

Регулировка подшипников главной передачи переднего моста
Отрегулируйте подшипники главной передачи в следующем порядке.

1. Поднимите регулировочное кольцо 5 (см. рис. 6.4). Его толщину d1 (рис. 6.5) определяют (с точностью +-0,025 мм) исходя из фактических размеров В и D (см. рис. 6.5 и 6.6) по формуле d1 = В — (111,960 + Д) (мм).

Рис. 6.6. Регулировочные параметры подшипников дифференциала

Рис. 6.7. Измерение установочной высоты подшипника шестерни главной передачи:

1 — оправка; 2 — наружное кольцо подшипника; 3 — подшипник

Установить кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание
Проверить крутящий момент вала ведущей шестерни. Оно должно быть 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и несколько раз провернув шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние В в картере (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По фактическим размерам В, Е и установочному размеру ведомой шестерни, равному 50 мм, подбирают (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = B — (Е + 50 + X) (мм), где d2 — толщина регулировочного кольца;
Х — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулировать подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста, затянув гайку 23, периодически проворачивая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный крутящий момент шестерни привода дифференциала (Mв.ш.) должен быть в пределах Mв. ш. + (0,21-0,42) (Нм). Проверьте, повернув ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружное кольцо подшипника

Примечание
После регулировки положения шестерен проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи.
Боковой зазор проверяют индикатором, рейка которого крепится к картеру полуоси в направлении, перпендикулярном поверхности зуба ведомой шестерни, когда индикаторная рейка крепится к корпусу индикаторной рейки. Проверьте зазор на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если люфт меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора не нужно создавать предварительный натяг в подшипниках дифференциала.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и отсутствия в них люфта.
7. Проверить зацепление шестерен главной передачи по пятну контакта, для чего покрасить краской зубья ведомой шестерни (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Тормозя вал ведущей шестерни за фланец, вращайте ведомую шестерню в обе стороны до появления пятен контакта на зубьях шестерни, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерен пятно контакта должно располагаться в местах зубьев, показанных на рис. 6.8 (поз. 1).

С контактом в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, и отодвиньте ведомую шестерню от ведущей, чтобы сохранить люфт.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, и переместите ведомую шестерню к ведущей, чтобы сохранить люфт.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — обратная сторона; 1 — правильное расположение; 2 — контактное пятно расположено на вершине зуба; 3 — контактное пятно расположено у основания зуба; 4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при перемещении ведущую шестерню по направлению к ведомой шестерне для сохранения люфта.
При соприкосновении с широким концом зуба (поз. 5) переместите ведомую шестерню в сторону ведущей, увеличив толщину регулировочного кольца, и отодвиньте ведущую шестерню от ведомой, чтобы сохранить люфт.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, совершив пробную поездку на автомобиле. Если картер переднего моста в районе подшипников ведущей шестерни и подшипников дифференциала нагревается выше 90 0С, снова отрегулируйте предварительный натяг

Устранение течи через ступицы мостов

Потребуется : новые болты крышки (по желанию), резьбовой фиксатор, герметик, обезжириватель (уайт-спирит или керосин).
— Поддомкратьте колесо или поднимите автомобиль на подъемнике.
— Снимите колпак ступицы.
— Болты необходимо тщательно очистить в растворителе и высушить.
— Очистите крышку и ступицу в растворителе и высушите.
— Очистите резьбу ступицы растворителем и высушите.
— Поднесите крышку к ступице и проверьте герметичность и отсутствие перекосов.
— Нанести (намазать) тонкий равномерный слой герметика на крышку и ступицу.
Совместите отверстия под болты в крышке и на ступице.
— После нанесения смазки на резьбу болтов для фиксации резьбовых соединений заведите болты (без стопорных шайб).
— Равномерно затяните болты и окончательно затяните.
— Герметик должен выходить равномерно по краям. После того, как он затвердеет, обрежьте излишки.
— Не опускайте автомобиль на колеса как минимум в течение часа, пока герметик не затвердеет.

Пробка заливной горловины и пробка сливного отверстия

Пробка заливной горловины коробки передач со временем закисает наглухо. Это связано с тем, что резьба в нем конусообразная.
Не дожидаясь этого момента, следует открутить, очистить (протереть) пробку и резьбу на редукторе обезжиривающим средством (уайт-спирит или керосин).
Смажьте резьбу заглушки высококачественной смазкой для фиксации резьбовых соединений, не жалея количества смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно снятые сальники, которые были в употреблении.
Купить качественные пломбы.
Если качественные сальники начинают быстро подтекать, то причину надо искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовины, подвесного подшипника.
— Выкрутить карданный вал.
— Отвернуть гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Плоской отверткой снимите сальник с горловины редуктора.
— Очистите место уплотнения обезжиривающим средством (уайт-спирит или керосин).
— Перед установкой смажьте внутреннюю часть сальника, ту, которая должна соприкасаться с валом и маслом, трансмиссионным маслом.
— При установке в качестве опрессовки иногда используется старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть точным, без перекосов, как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смажьте той жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца при затяжке гайки поворачивайте ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус полуоси; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39- правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы шестерни полуоси; 28, 43 — полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируемый подбор регулировочных колец и затяжка подшипников дифференциала и главной передачи.
Подбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяют пятном контакта.
Правильная затяжка подшипников определяется суммарным крутящим моментом, значение которого измеряется в Нм. Естественно, на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно умением и опытом мастера. Для проверки правильности регулировки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации гудит мост, то после обкатки гул не исчезнет. Во время обкатки исправная и правильно отрегулированная ось не гудит. Без должного ремонта «гудящие» мосты меньше не будут гудить.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру моста после быстрой езды. Если мост сильно греется, то однозначно можно утверждать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, то рано или поздно его заклинит.
1. Открутить кардан от моста. На приподнятом автомобиле, вращая рукой фланец полуоси (место крепления кардана) в обе стороны, можно ощутить наличие сломанных зубьев, оценить состояние подшипников и другие проблемы.
2. После снятия крышки моста проверьте состояние зубьев главной передачи и дифференциала, повернув мост. Не должно быть трещин, износа, шероховатостей в местах пятна контакта, порезов и вырванных зубьев. Оцените расположение пятна контакта. В картере иногда можно обнаружить остатки разрушенных регулировочных колец и сломанных элементов. Эти проблемы реальны. Если все цело, то мост можно регулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если есть зазоры, то мост необходимо отрегулировать до заклинивания.
4. Проверьте правильность зацепления главной передачи. Для этого покрасьте зубья главной шестерни краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок меток зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерни главной передачи моста УАЗ Патриот.

На следующем фото пример неправильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого люфта в подшипниках сателлитов главной передачи и подшипниках дифференциала главной передачи. Осевой зазор в подшипниках полуоси является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Очень мало мастеров умеющих правильно отрегулировать главную пару моста. Инструкции в интернете не очень помогают, так как процесс итеративный, требующий не только умения, но и опыта. Мы специализируемся на регулировке ведущего моста. К нам приезжают из других городов по рекомендации наших клиентов для переборки ведущих мостов и КПП, в том числе иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В коробку передач УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком низкое качество может протекать через некачественные уплотнения.

Очень часто в заднем мосту со временем из-за попадания в него влаги масло превращается в густую нетекучую кашицу. Простая замена масла в таком мосту не дает должного эффекта. Если вы не уверены, снимите ось и кожух оси и очистите ось. Не питайте иллюзий — если сапуны не сняты, если они ездили по воде, если прошло много времени и т.д., то масла в мосту нет. Причем жижа не в редукторе, а ближе к ступицам. Те. ступичные подшипники заднего моста практически не смазываются.

Сапун. Вывод сапунов в моторный отсек

Сапуны на мостах необходимо вывести в моторный отсек, чтобы вода ни при каких обстоятельствах не попала в мост. Для этого обычно используются тормозные шланги и тормозные трубки. Легче использовать маслостойкие шланги.

На конце трубок под капот установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубы загибают вниз, чтобы вода не попала в мост даже в том случае, если машина войдет в воду больше, чем место расположения концов труб.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание внутрь воды и грязи и хорошо смазывает уплотнения в местах трения.

Иногда на конец трубы устанавливают расширительный бачок с баллоном для создания объема. В этом случае полностью закрывается связь между внутренним пространством моста и атмосферой. Когда объем воздуха в мостике изменяется при нагреве и охлаждении, баллон надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция производителя. Делайте выводы сами.

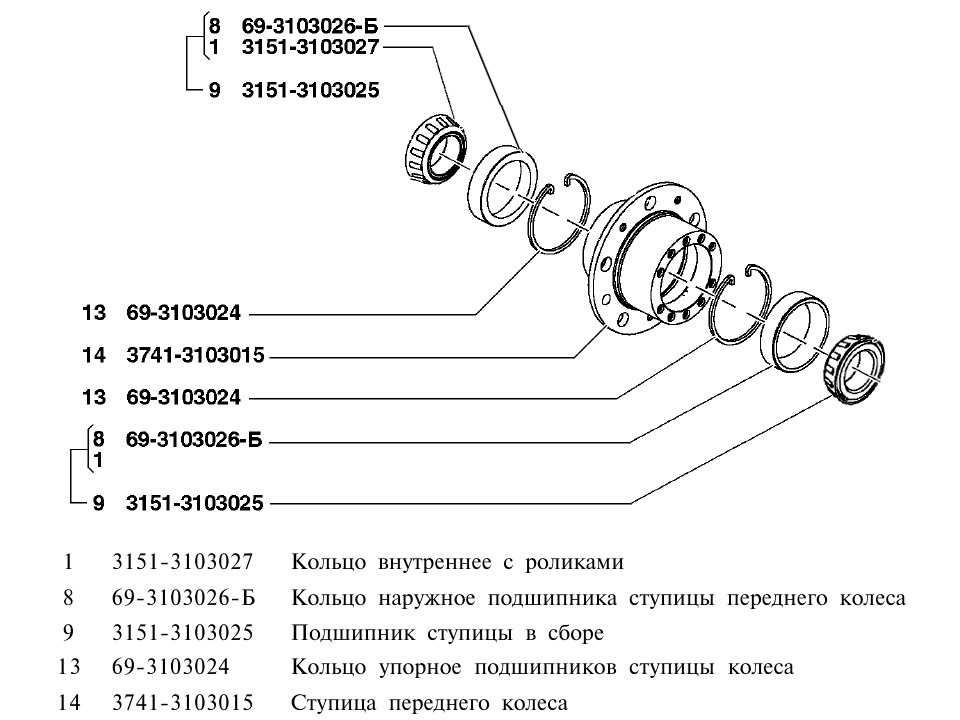

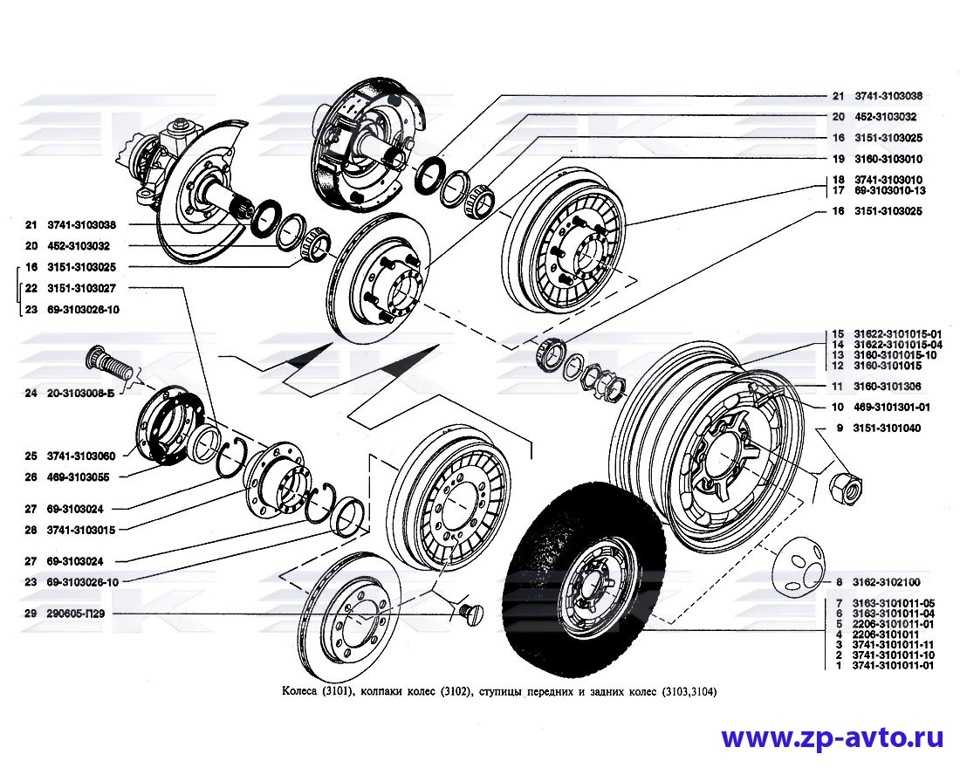

Регулировка ступичного подшипника

Отрегулируйте ступичные подшипники оси spicer в следующей последовательности:

Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабить гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 ребра).

— Проворачивая колесо вручную, проверьте легкость вращения (колесо должно вращаться свободно, не касаясь тормозных колодок на диске или барабане).

— Затяните регулировочную гайку подшипника ступицы. Момент затяжки 30–40 Н·м (3,0–4,0 кг/см). При затягивании гайки поверните колесо, чтобы ролики правильно расположились на дорожках качения колец подшипника, и плавно, без рывков, нажмите на головку ключа.

— Установить стопорную шайбу, навернуть и затянуть стопорную гайку. Момент затяжки 30–40 Н·м (3,0–4,0 кг/см). Установите стопорную шайбу внутренним усом в паз цапфы. Если на усике стопорной шайбы есть даже небольшие трещины, замените шайбу.

— Проверить регулировку подшипника после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого люфта и качки.

Загните один выступ стопорной шайбы на поверхность гайки, а другой — на поверхность контргайки.

— Вставить заднюю полуось или снять колесо передней оси с муфты, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.

Если ступица сильно нагревается (рука не терпит нагрева), ослабьте гайку на 1/6 оборота (1 торец), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреться от дисков и тормозных барабанов.

Источник
uaz-tuner.ru
kulibinsclub.ru
autosteh.ru

Полноприводный автомобиль УАЗ Патриот имеет два ведущих моста, причем передний не подключается через сцепление или электронные системы. В конструкции предусмотрен отбор крутящего момента через раздаточную коробку и далее на главную передачу моста. Различные фото и схемы как переднего, так и заднего моста можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Особенности конструкции, устройство

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это выражается в передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены две полуоси, воспринимающие вращение от ведомой шестерни главной передачи и передающие его на ступицу. Полуоси передают вращение через ШРУСы.

Вы можете использовать колеса при использовании переднего моста, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявления

Несмотря на простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникнуть проблемы, которые легко диагностировать.

Передний мост характеризуется такими неисправностями:

1. Повышенный шум при работе моста. Проблема данного устройства может быть вызвана:
   • нарушением регулировки и выработки подшипников дифференциала;
   • неправильная регулировка подшипников, износ шестерен в конструкции редуктора главной передачи;
   • низкий уровень масла в картере.
2. Повышенный уровень шума при разгоне автомобиля и торможении обусловлен:
   • нарушением зацепления или зазора шестерен главной передачи;
   • увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
3. Стук при трогании автомобиля с места вызван износом оси сателлитов в дифференциальном механизме.
4. Падение уровня масла:
   • потеря эластичности сальника переднего моста;
   • износ уплотнителей внутреннего шарнира;
   • плохое крепление крышки моста.
5. Шум при движении на поворотах будет из-за износа деталей одного или нескольких ШРУСов.

Следует отметить, что неисправности аналогичны тем, которые могут возникнуть в деталях заднего моста. Учитывая простое устройство моста, как правило, сложностей с ремонтом не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипников

Для того чтобы мост УАЗ Патриот надежно работал долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

1. Кольцо регулировочное подбирается под подшипник ведущего вала главной передачи. Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до наружной кромки подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте момент вращения вала. Он не должен превышать 1,0-2,0 Нм.
3. По аналогичному алгоритму подбирается регулировочное кольцо ведомой шестерни.
4. При установке дифференциала выставить зазоры подшипников полуоси регулировочными гайками.
5. После монтажа механизма выходной крутящий момент должен быть не более 0,42 Нм при вращении за счет ведущей шестерни.
6. Необходимой операцией для контроля правильности выполненных регулировок является проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя место контакта зубьев.

Настройка моста

Зацепление не должно быть поверхностным или чрезмерно глубоким, для чего под подшипники устанавливаются регулировочные кольца необходимой толщины.

Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема среди водителей УАЗ. Многих особенно волнует передний мост УАЗ Патриот , так как конструктивно передний мост сложнее в ремонте и установке. Сегодня мы более подробно поговорим о мостах современного Патриота.

Сначала немного истории ведущих мостов УАЗ и устройства этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «армейскими» и «колхозными», они прилично отличались по своему устройству друг от друга. Среди любителей внедорожников ценятся именно «военные» типы мостов. Но нынешний УАЗ Патриот оснащен совсем другими мостами, имеющими ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриот типа «Спайсер» теперь идут с увеличенной до 1600 мм колеей. Ведь старые мосты были всего 1445 мм и не подходили для довольно широкого Патриота. Также в конструкции изменен картер главной передачи, который закрывается съемной стальной крышкой, и теперь для доступа к главной передаче и дифференциалу не нужно снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего мостов «Спайсер» аналогично, а об особенностях поговорим чуть ниже. Итак, картер моста
состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Отсутствие разъема в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной шестерни и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

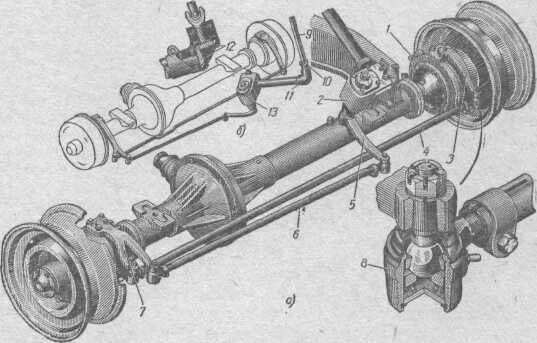

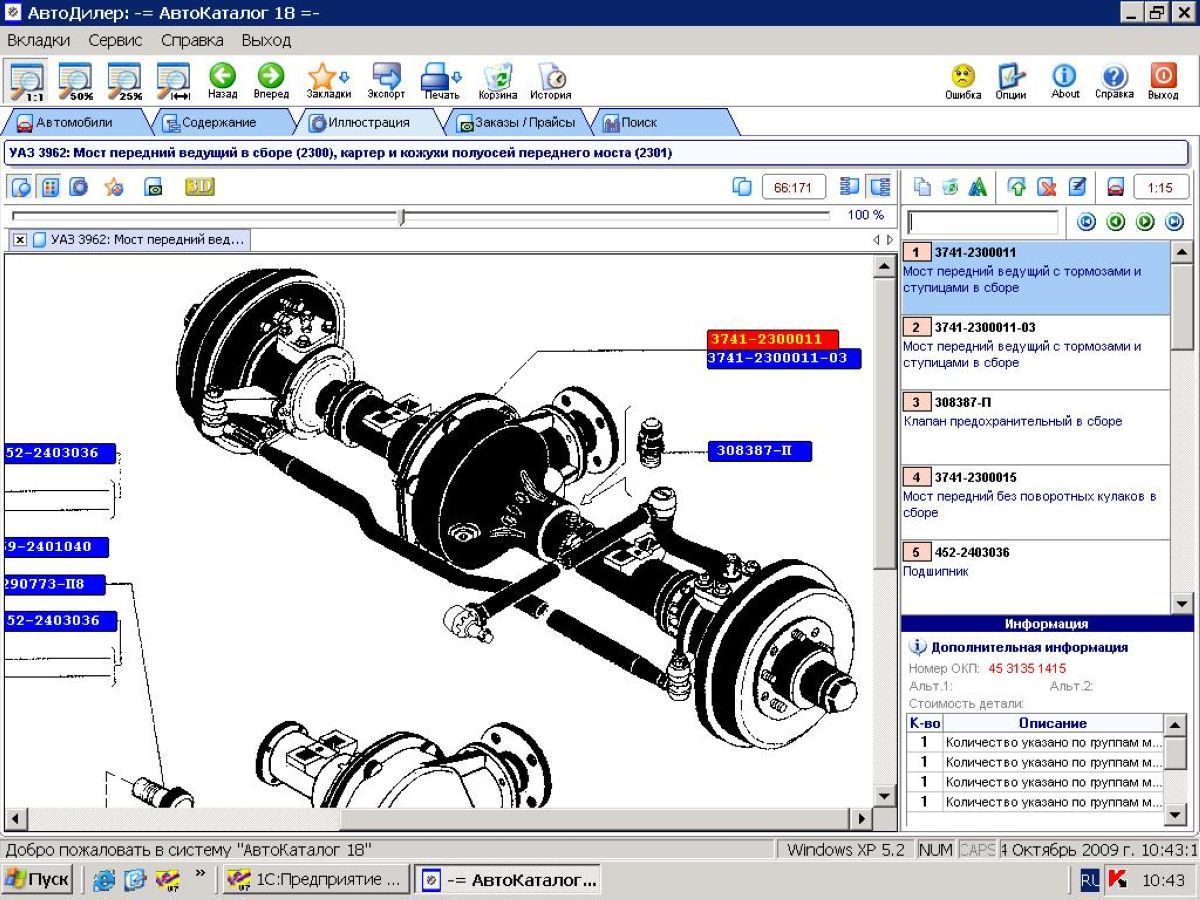

Схематически передний мост Патриота показан на первой картинке в самом верху статьи. Главной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса, помимо вращения, должны еще и поворачиваться. Первоначально применялись ШРУСы типа Вайса, но от них отказались. Из-за конструктивных особенностей угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа «Beerfield», обеспечивающие поворот на 32 градуса и более прочные, за счет более равномерной нагрузки на элементы шарнирного соединения.

В качестве смазки для ШРУСа УАЗ Патриот используйте только «ШРУС-4» , ранее широко применявшаяся смазка «ЛИТОЛ-24» для этих целей уже не подходит.

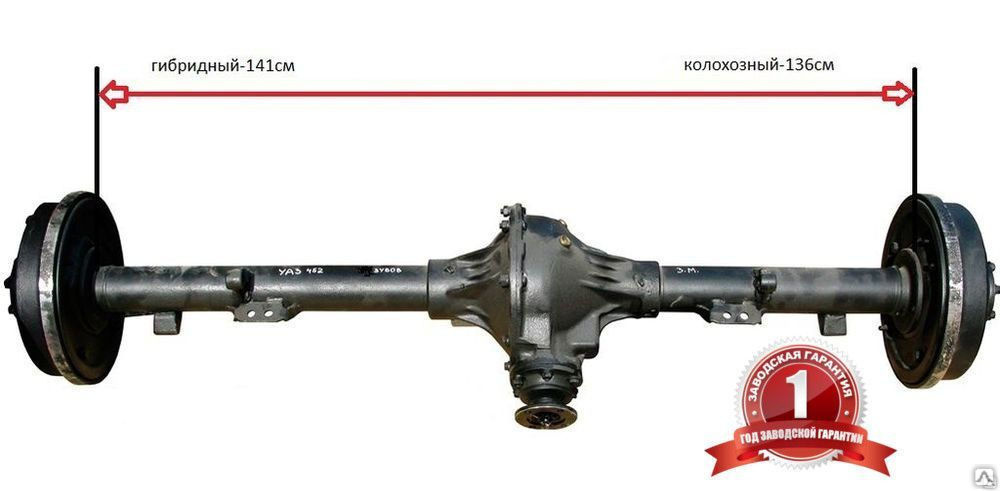

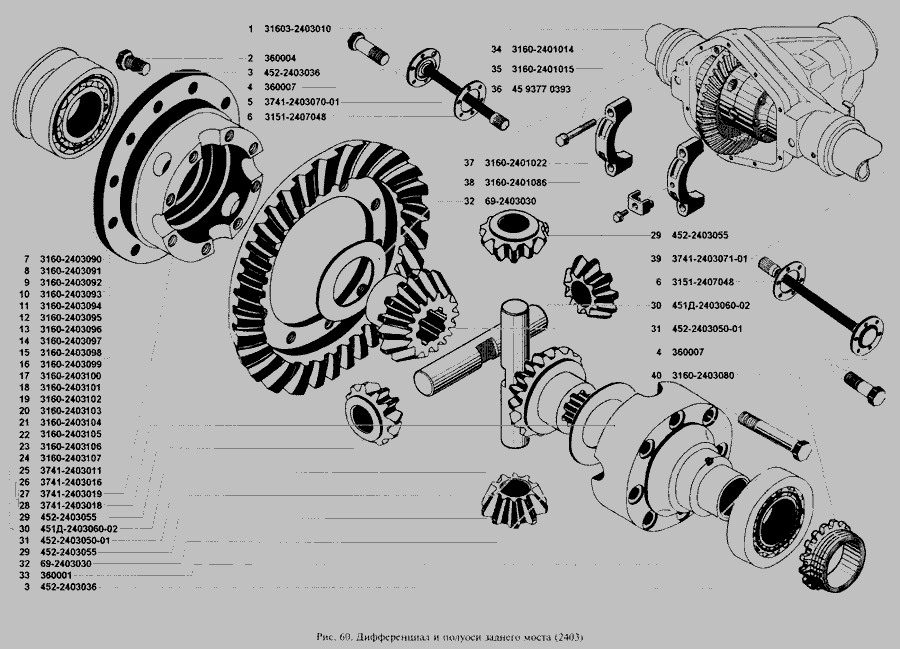

Задний мост Патриота можно увидеть на схеме ниже.

Обычно задний мост Spicer не доставляет проблем владельцам внедорожников. Главное, постоянно следить за уровнем масла в картере полуоси. Так как переборка моста или замена главной передачи на дифференциал — это лотерея. Можно довольно легко нарваться на сырой металл и потом ездить с постоянно гудящей трансмиссией.

Основная Мост Патриота Советы по обслуживанию достаточно просты — по сухой хорошей дороге не следует ездить с подключенным передним мостом, это приводит к повышенному расходу топлива и износу раздаточной коробки. Нельзя допускать, чтобы одно из колес долго буксовало, если вы застрянете, это может привести к ускоренному износу оси. А вот при движении с температурой окружающего воздуха минус 30 лучше подключать передний мост.

Напомним серийный УАЗ Патриот не имеет блокировки межколесного дифференциала . То есть, если переднее правое колесо застряло в грязи, а переднее левое висит в воздухе, то вращаться будет только то, что свободно. То же самое с задними колесами. Чтобы не попасть в глупую ситуацию, настоящие любители бездорожья устанавливают блокировку колес самостоятельно. Сегодня существует несколько видов замков на любой вкус и кошелек.

11.915 ось Стоковые фото, картинки и изображения

Подшипники различных типов, изолированные на белом

Автомобильная ось сплошной черный значок. глиф-символ автомобильных запчастей и шасси. автомобильная плоская векторная иллюстрация.

Ось с электродвигателем и трансмиссией

Подвеска заднего колеса автомобиля — неразрезная балка и задняя независимая подвеска, принцип работы заднего моста

Цельнолитое шасси автомобиля. рама автомобиля с двигателем и трансмиссией. колеса и выхлопная труба на автомобильном шасси. передний привод под кузов автомобиля. векторная иллюстрация на белом фоне.

Улыбающаяся блондинка надевает колеса на ось, чтобы построить игрушечный трактор из кирпичей лего — яркое светлое настроение с размытым фоном

Черный легковой автомобиль, отремонтированный без переднего колеса или с украденными колесами, уличная сторона города

Тормозной диск и ось автомобиля в ремонте

Подвеска автомобиля с колесом и ходовой частью двигателя в деталях изолированы на синем градиентном фоне 3d

Автомобиль ремонтные услуги, автозапчасти и инструменты. векторный моторный двигатель, масло или гаечный ключ и лобовое стекло, легкосплавные диски и шины, выхлопная труба и зеркало заднего вида или тормоза, спидометр

Новый приводной шарнир вращения колеса автомобиля на белом фоне

Вид сверху на корпус коробки передач автомобиля со вставленным внутрь валом, который лежит на рабочем столе в автомастерской

Мультяшные иконки сельскохозяйственной техники в коллекции наборов для дизайна. векторные символы оборудования и устройств веб-иллюстрации .

Иконка деревянной колесной повозки, изометрический стиль

На дороге для перевозки зерна. желтый грузовик с прицепом. сельскохозяйственные силосы .резервуарная ферма. коммерческий транспорт. грузовой транспортный контейнер.

Красное диаболо на белом фоне

Плавающие водяные турбины питаются от солнечных батарей. Устройство помогает увеличить содержание кислорода в воде для очистки сточных вод.

Берлин, Берлин / Германия — 06.08.2019: лодочный прицеп без лодки, припаркованный на обочине дороги или припаркованный без тягача

Тормозные диски автомобиля изолированы на белом фоне ремонт тормозов. работа в шиномонтажной мастерской

Селективный фокус дискового тормоза на автомобиле, в процессе замены новых шин, ремонт автомобильных тормозов в гараже

Внутренние детали электродвигателя, изолированные на белом

Промышленные колесики в металлическом поворотном кронштейне, изолированные на белом фоне — 3D рендеринг

Спереди осевой кожух автомобиля уаз на белом фоне

Система подвески автомобиля изолирована

Колеса поезда изолированы на белом

Ходовая часть автомобиля в мастерской станции гаража во время осмотра шасси

Ремонт водопроводного крана, замена буксы клапана

Колесо маунтэнбайка с дисковым тормозом вверх в синее небо

Сервисный процесс. мужчина держит шину в гараже. замена зимней и летней резины. концепция сезонной замены шин

Большой грузовик мощный полуприцеп перевозит сверхмощный четырехосный полуприцеп для перевозки тяжелых грузов и развесовки осей по прямому широкому многополосному шоссе

Куча старых велосипедных запчастей и инструментов

Промышленный уретан на пластиковом сердечнике колеса

Коричневое ржавое колесо вагона на рельсах днем ​​

Шпиндель заднего моста для силовой передачи и роторного дискового тормоза мини-гоночного автомобиля, спортивного картинга или скутера

Значок заднего моста автомобиля. плоский цветной дизайн. векторная иллюстрация.

Синяя игрушка йо-йо на белом фоне

Внутренние детали электродвигателя, изолированные на белом фоне

Быстросъемные оси старого велосипеда, изолированные на белом фоне

Крупный план. палец перед смартфоном в мужской руке. на фоне вагонов с цистернами для нефтепродуктов

Крупный план карданного вала вагона с карданной крестовиной и промежуточной подшипниковой опорой. также известный как универсальный шарнир, U-образный шарнир или карданный шарнир. часть трансмиссии грузовика

Значок карданного вала автомобиля. изометрическая иконка вектора карданного вала автомобиля для веб-дизайна, выделенная на белом фоне

Колесная база профессионального крупногабаритного грузового полуприцепа промышленного класса с двумя осями и сдвоенными колесами с полным протектором на них с брызговиками и пятым колесом для сцепки полуприцепа

Значок заднего моста автомобиля. плоский цветной дизайн. векторная иллюстрация.

Шасси автомобиля вектор значок тонкой линии обводки. иллюстрация контура шасси автомобиля, линейный знак, изолированная концепция символа.

Красный автомобиль, поднятый на гидравлическом подъемнике в мастерской во время планового обслуживания

Подвеска автомобиля с колесной ходовой частью на белом фоне 3d

Винтажный вагон. деревянная старая повозка большие колеса дикий запад древний транспорт с яркими лошадьми векторные изображения западной повозки. иллюстрация деревянная повозка с колесом, деревянный транспорт

Производство металлических изделий, игольчатых подшипников и валов на сером бетонном фоне, крупный план. промышленная концепция

Векторная иллюстрация колес и осей. схема буксировки маркированного груза простая механика. схема чертежа технической системы. физическое сопротивление и объяснение движения. учебная брошюра и раздаточный материал

Ограничение нагрузки на ось дорожный знак векторная графика

Маховик для автомобильного дизельного двигателя на белом

Дифференциал заднего моста автомобиля. коробка передач заднеприводного грузовика

Автомобиль с карданным валом, изолированный на белом фоне

Автомобиль с задним ведущим мостом. деталь автомобиля. 3д иллюстрация

Большое количество подшипников. готовой продукции на подшипниковом заводе. вид сверху. копировать пространство.

Сапоги полуоси автомобиля или пыльники шруса черная резиновая гибкая крышка для защиты от пыли и гофрированной влаги автозапчасти изолированы на белом фоне.

Садовая тележка черная векторная иллюстрация на белом фоне. ферма тачка черный набор icons.vector иллюстрации набор значок оборудования садовой тележки.

Схема модульной платформы современного электромобиля с аккумуляторными батареями внутри. Компоненты шасси модуля электрического скейтборда, трансмиссия двигателя, контроллер. изолированные векторные иллюстрации

Коллекция плоских автомобильных запчастей, сервис и ремонт иконки. набор изолированных автомобильных векторных символов.

Значок линии развала-схождения. регулировка углов подвески автомобиля. символ управления осью. регулируемая ширина хода.

Изолированная подвеска автомобиля

Лебедка буксирная со скобой и петлей на металлическом тросе, устанавливаемая на автомобиль, для вытаскивания и эвакуации автомобилей. преодоление бездорожья и экстремальные гонки.

Очистка дискового тормоза автомобиля в процессе замены шин. ремонт автомобильных тормозов в гараже

Картер переднего моста автомобиля уаз на белом фоне

Установить шарнир карданного вала на белом фоне. новые шарниры равных угловых скоростей, ступичная гайка и стопорное кольцо. ШРУС обеспечивает передачу крутящего момента на переднеприводных автомобилях. части

Элементы передней подвески современного автомобиля. рычаг управления. рулевая тяга. привод. корпус ступичного подшипника.

Низкий угол обзора колес тяжелого грузовика

После термической обработки и химического анализа вал-шестерня лежит на деревянной стойке в мастерской

Старинный пикап 1940-х годов концепция обслуживания и ремонта машинного отделения

Новая шестерня вала на рейке после производства

Запчасти для автомобилей. на черном фоне. выборочный фокус

Шины и колеса оси прицепа промышленного грузовика в солнечном свете

Подшипники различных типов, изолированные на белом фоне. 3D-иллюстрация

Крупный план различных типов валов шестерни на голубом фоне. концепция процесса производства деталей трансмиссии для автомобильной промышленности.

Новая шестерня вала на рейке после производства

Одностоечный стабилизатор передней подвески автомобиля на белом фоне

Картер переднего моста автомобиля уаз на белом фоне

Смазка для мостов для машинной смазки

Дисковый автомобиль крупным планом — механик откручивает автомобильные детали во время работы под поднятым автомобилем — концепция обслуживания автомобиля

Новая шестерня на рейке после производства

Амортизатор передней оси автомобиля и шина крупным планом.

Векторная иллюстрация шкива. помеченная схема объяснения механической физики. подъем грузов с помощью простой инженерной динамической крановой технологии. сравнение стационарных, подвижных и ружейных снастей.

Иконка линии шасси автомобиля выделена на белом. редактируемый штрих. векторная иллюстрация

Электрический скутер с фарой на белом.

Изолированная система подвески автомобиля

Изолировать. главная передача и дифференциал автомобиля собраны на белом фоне.

Изолированная рама шасси автомобиля Unibody

Изображение пластикового колеса от коляски на белом фоне

Барабанные тормоза, детали колес и подвески.

Крупный план задней подвески грузовика

Освещенный солнцем белый пустой гидравлический кран-манипулятор, припаркованный на зеленой травянистой обочине. строительство современных передовых транспортных средств, концепция доставки товаров, погрузки и разгрузки.

Детали подвески автомобиля с колесом на белом фоне 3d

Легкая пневматическая подвеска с неподвижной рамой, пневматические рессоры и амортизаторы на колесах с шинами. подвеска грузовика и рулевая тяга. производственный цех по производству грузовых автомобилей и колесных шасси

Простые машины. механические силовые системы движения инструменты шкив формула ньютона школьное образование яркий вектор изометрический. механический инструмент, клин и рычаг, наклонная тяга

Ходовая часть грузовика в солнечный день.

Мост с электродвигателем и трансмиссией

Передний мост с подвеской и спортивными газовыми амортизаторами, изолированными на белом

Запчасти для автомобилей. на черном фоне. селективный фокус

технические характеристики Что с ремонтопригодностью?

Для сел и малых городов Ульяновский автомобильный завод разработал грузовик УАЗ Грузовой еще в 2008 году и запустил серийное производство. Этот грузовик создан на базе (УАЗ-3163).

Для создания такого внедорожника колесную базу Патриота пришлось увеличить до 3000 мм, затем установить кабину Патриота и установить платформу с бортами и деревянным полом сзади.

Конструкция оказалась простой, аграриям понравилась, машина спокойно может перевозить грузы в 800 кг., а если к рессорам добавить еще один лист, то грузоподъемность возрастет до 1500 кг. Груз примерно такой же, как у стандартного Патриота.

Если сравнивать с УАЗ Буханка, то Карго приятнее за счет того, что от бампера до водителя появился еще метр. Кабина 2-дверная, в ней 2 места, постоянный задний привод, есть и подключаемый передний привод. В салоне комфортнее, чем у буханки. Грузовая кабина произведена подразделением BASF, в ней комфорт намного лучше, чем у буханки, что заметно при езде по загородным дорогам. Грузовик УАЗ Патриот может проезжать ямы, не снижая скорости.

Кабина Patriot Cargo имеет отличный обзор, большие зеркала заднего вида, качественные фары, внешний вид автомобиля соответствует импортному внедорожнику. Но зато материалы отделки дешевые — пластик, дефлекторы шумят на кочках, как раз все соответствует сельскому грузовику.

УАЗ Карго 2360 чаще всего продается в виде шасси, что удобно для тех, кто в дальнейшем будет устанавливать различные надстройки, например, изотермический фургон или промтоварный, есть и другие варианты кузова, все зависит от пожеланий клиент.

Cargo имеет универсальную грузовую платформу, есть открытый верх, есть тент. Объем багажного отделения составляет 6250 литров, то есть автомобиль сможет перевозить крупногабаритные конструкции.

УАЗ Патриот Грузовой: технические характеристики

В качестве двигателя на УАЗ Карго установлен 2,7-литровый двигатель, работающий на бензине – ЗМЗ-409.10, его мощность составляет 128 л. С. Имеется 5-ступенчатая механическая коробка передач. Максимальная скорость составляет 130 км/ч. По трассе расход топлива УАЗ Патриот грузовой составляет 13,2 литра. УАЗ Патриот Карго, технические характеристики которого для грузового автомобиля весьма неплохи. И то же, что Карго.

Для тех, кто решил сэкономить на расходе топлива, можно перейти на газ, стоимость установки газовой установки ориентировочно 50 000 руб. Дизельная комплектация пока не известна, когда она появится.

Недостатки УАЗ Карго

Среди недостатков УАЗ Карго явные мелочи, такие как разболтанные хомуты, может лопнуть шланг бензопровода, расширительный бачок тоже может треснуть. В целом мелкие дефекты присутствуют, но исправить их достаточно просто.

Цена УАЗ Карго на новую машину в районе 600 000 рублей, в нее будет включен даже электропакет и кондиционер. Так что цена достаточно хорошая.

Серийное производство модели УАЗ Патриот Карго было налажено после преодоления значительных трудностей. Еще при производстве внедорожника «Симбир» рассматривалась возможность выпуска на его базе легкового автомобиля УАЗ 23608, но особого энтузиазма у потребителей эта идея не встретила, так как стоимость нового грузовика с четверть сниженная грузоподъемность была в полтора раза выше цены УАЗ 3303.

Потребители, большинство из которых были жителями глубинки, не были готовы платить такие деньги только за немного улучшенный комфорт. Население нашей страны, проживающее за МКАД, как и в предыдущие годы, при выборе автомобиля ориентируется на самые дешевые модели, и не готово переплачивать за комфорт, дизайн и дополнительные возможности.

Еще одной причиной того, что грузовик так и не пошел в серию, было то, что «Симбир» вот-вот должен был быть снят с производства, а все ресурсы были брошены на разработку и подготовку к производству модели «Патриот». Таким образом, первые попытки заменить знакомого УАЗика-головастика на более современную модель закончились неудачей.

Встречайте новый УАЗ Патриот Карго

В 2008 году на базе освоенной на УАЗе модели «Патриот» начат серийный выпуск новых легких грузовиков в промтоварном и изотремовом исполнениях.
По сути, новые грузовики стали своеобразным гибридом моделей Патриот и УАЗ 3303. От «головастика» позаимствован только грузовой отсек, а кабина и шасси — серийный УАЗ 31622.

Из конструктивных изменений следует отметить увеличенную до 3000мм колесную базу и модернизированную систему рулевого управления. В целях удешевления автомобиля его конструкция по возможности упрощается. Так, в отличие от внедорожников Патриот, в грузовой версии бампера, зеркала, колёсные накладки не окрашены в цвет кузова; в качестве задних сигнальных огней используются двухсекционные блоки из «головастиков». Однако отсутствие дизайнерских изысков не портит внешний вид автомобиля и выглядит современно и стильно, напоминая американские легкие грузовики.

Главное, что получает владелец УАЗ Патриот Карго – это новый уровень комфорта салона. Как и в базовых моделях Patriot, в грузовой версии установлены сиденья SsangYoung Rexton.

Это удобные кресла с широким диапазоном регулировок, удобными подголовниками, боковой поддержкой и поясничным упором. Однако из-за того, что сиденья изначально не были рассчитаны на эту модель, рычаг регулировки упирается в дверь.

Для активации рычага нужно открыть дверь, а при движении автомобиля сиденья практически не регулируются. Комфорта добавляет и регулируемая по наклону рулевая колонка, сам руль позаимствован у «Лады-110».

Если при проектировании УАЗ-3303 конструкторы не заморачивались вопросами комфорта водителя, и комфорт на своем сиденье может чувствовать только горбатый, то в новой модели с удобством посадки проблем нет. На Патриот Карго водительское сиденье облегченное, чтобы спина водителя не уставала даже в дальних поездках.

Не утомляет в дальних поездках, шумоизоляция в кабине практически не вызывает нареканий. Правда, на скорости выше 120 км/ч возникают вибрации и раздражающий шум, однако на меньших скоростях лишнего шума в салоне не слышно. Такой результат был достигнут за счет того, что помимо капота и моторного отсека, днище грузовика также отделано шумоизоляционными материалами. Для автомобилей этого класса уровень шумоизоляции можно оценить на отлично.

Высокая посадка обеспечивает водителю хороший обзор. Установка больших зеркал заднего вида на кронштейны большого удлинения позволяет уверенно контролировать ситуацию на дороге.

Педальный узел грузовика также оставляет приятное впечатление. Работа с педалями не требует от водителя напряжения. В отличие от головастика, все педали на УАЗ Карго расположены на одном уровне. В этом случае слева от педального узла имеется свободное место, предусмотренное для остальной части ноги.

Одним словом, кабину можно было бы оценить на отлично, если бы не один недостаток. И этот недостаток — теснота. В кабине практически нет свободного места, а перевозка в ней даже небольшой сумки связана с проблемами. Единственное решение — разместить его под ногами пассажира. В этом плане кабина нового грузовика проигрывает и «Газели», и УАЗ-3303, в салонах которых вещи можно разместить как под сиденьями, так и на тоннеле двигателя.

В салоне УАЗ Карго, между сиденьями водителя и пассажира, расположен ящик с двумя небольшими бардачками для хранения мелких вещей и документов. Решение в данном случае кажется сомнительным, так как в столь тесном салоне правильнее было бы оставить это пространство свободным.

Конечно, тесноту кабины нельзя причислить к достоинствам автомобиля, но понятно, что такое конструктивное решение принято с целью максимально увеличить размер грузового отсека. В случае удлинения кабины грузовой кузов пришлось бы укоротить или сместить, а это снизило бы потребительские качества грузовика.

И вместо сердца огненный мотор…

Как и в базовой версии Патриота, на пикап грузовика устанавливается бензиновый силовой агрегат производства Заволжского моторного завода ЗМЗ-409. 10 с системой распределения впрыска топлива. Работой электронной системы зажигания управляет модернизированный блок управления МИКАС-11.

Двигатель ЗМЗ-409.10 заслужил хорошие отзывы эксплуатантов и является одним из самых надежных узлов внедорожников Патриот. Во время тест-драйва силовой агрегат показал себя с лучшей стороны. Правда, существенный расход топлива можно назвать ложкой дегтя, и оценить двигатель на отлично могут только владельцы нефтяных скважин.

Попробуем провести небольшой тест-драйв UAZ PatriotCargo Незагруженный пикап без проблем разгоняется до скорости 130 км/ч. Возможно, вы сможете выжать больше, но езда на более высокой скорости сопряжена с опасностью. Вот предок нашего пикапа, «головастик» всегда ездил со скоростью 60-80 км/ч, и это всех устраивало. И при этом сколько топлива вы сэкономили… Итак, во избежание лишних трат и нервов, рекомендуется не превышать скорость 100 км/ч на УАЗ ПатриотКарго без особой надобности. Как было отмечено выше, на такой скорости в салоне комфортно и тихо, грузовик легко управляется и держит дорогу.

Следует отметить, что при полной загрузке автомобиля разогнаться больше сотни не получится, хотя по паспортным данным максимальная скорость грузовика, загруженного до полной массы, должна быть значительно выше.

Ну а все достоинства УАЗ Патриот Карго в полной мере проявляются в сложных условиях – на разбитых проселочных дорогах, в снегу, грязи, слякоти. Здесь у ульяновских внедорожников просто нет конкурентов. Не стоит долго описывать, как мы преодолели большое болото на пикапе, чтобы обозначить пределы возможностей вездехода, следует самому проехать на нем по бездорожью. Уверен, не будет преувеличением сказать, что в условиях реального бездорожья этот «зверь» утрет нос любому своему зарубежному аналогу, не рассчитанному на такие нагрузки.

Примечательной особенностью тестируемой модели УАЗ Карго является отсутствие специальных флажков-ступиц, блокирующих межколесный дифференциал. Конструкция с жестко закрепленной осью, конечно, давно устарела, но все настолько к ней привыкли, что даже заверения дилеров не смогли нас убедить в отсутствии колесных муфт под декоративными колпаками.

Тем не менее, это оказалось правдой, в системе трансмиссии нам удалось найти только некоторые агрегаты корейского производства, о назначении которых нам так и не удалось ничего узнать. Даже расспросы нашего знакомого, работающего на УАЗе, ничего не прояснили. Остается только констатировать, что на тестовой модели нет ступиц, но на поведении внедорожника это никак не сказывается.

Работу трансмиссии можно было бы назвать безупречной, если бы не легкое заедание рычага полного привода. Педаль сцепления на удивление информативная и мягкая. Работа педали позволяет уверенно контролировать скорость вращения колес. Рулевое управление также было доведено до мировых стандартов, чему способствовали немецкие гидроусилители Delphi. Блок позволяет без усилий поворачивать руль на месте.

Как насчет ремонтопригодности?

Опыт эксплуатации показывает, что новых пикапов особых проблем с обслуживанием не возникает. Продажи автомобилей Патриот идут неплохо, а организация поставок запчастей и послепродажного обслуживания делает автомобиль еще более привлекательным для покупателей.

Двигатели

ЗМЗ достаточно надежны, и даже сложные электронные компоненты не доставляют пользователям серьезных проблем.

Корейская коробка передач Dymos также прижилась в нашей стране, ее обслуживание и ремонт хорошо освоены большинством СТО. А вот при самостоятельном ремонте у водителей могут возникнуть трудности с силовым агрегатом, так как доступ к мотору довольно затруднен.

Не очень умному человеку даже залезть на бамперную площадку УАЗ Карго достаточно сложно, не говоря уже о ремонте какого-либо узла под капотом. Для проверки уровня масла в двигателе не нужно лезть на бампер, а чтобы вытащить щуп, надо полностью вытянуть руки и лечь на двигатель. Конечно, процедура не из приятных, особенно если в двигатель капает масло.

Несколько неоднозначна ситуация с грузоподъемностью и полной массой пикапа. Полная масса автомобиля составляет 2775 кг, а грузоподъемность — 815 кг. При этом нагрузка на переднюю ось должна быть 1090 кг и 1685 кг сзади. Однако на снаряженном автомобиле те же 1090 кг приходятся на переднюю ось, а значит, вся масса груза либо полностью ляжет на заднюю ось, либо передняя ось будет перегружена.

Примечательно, что задняя колесная пара УАЗ ПатриотКарго расположена не посередине грузовой платформы, а ближе к ее переднему краю. И это при том, что на этой модели колесная база увеличена до трех метров. Следует учитывать, что длинная колесная база создает достаточно серьезные проблемы для проходимости внедорожника. Поэтому установка грузовой платформы от старого «головастика» на новый пикап создала такой большой задний свес.

Это не только вызвало сильную перегрузку задней подвески, но и серьезно ухудшило проходимость из-за снижения коэффициента сцепления передней колесной пары с дорожным покрытием.

Категорически противопоказана перегрузка грузовика, даже при стандартной загрузке в 800 кг. задние рессоры выпрямились и немного выгнулись в обратную сторону. Для узлов задней подвески перегрузки просто фатальны, а 800 кг. это предел возможностей пикапа. Правда, некоторые умельцы добавляют по два рессорных листа с каждой стороны, и смело перегружают подборщик до тонны и более.

Во время тест-драйва удалось загрузить автомобиль балластом согласно инструкции производителя. Это позволило соблюсти паспортные нагрузки на оси грузовика. Однако незначительное смещение груза вперед или назад создает перегрузку на одну из осей.

Время патриотов?

Рекордного производства легких грузовиков УАЗ Карго ждать не приходится. В ближайшие годы она вряд ли заменит своего неприхотливого предка. Это достаточно специфический автомобиль, рассчитанный на узкий сегмент рынка. Тем не менее, можно с уверенностью сказать, что этот полноприводный пикап скоро займет свою нишу.

Ведь в российской глубинке, с ее традиционным бездорожьем, у него практически нет достойных конкурентов. Полноприводная «Газель», несмотря на большую грузоподъемность, по своим характеристикам проходимости даже близко не стоит к рассматриваемой модели. Да и по другим характеристикам УАЗ ПатриотКарго намного предпочтительнее нижегородского грузовика.

Иномарки не подходят для нашей периферии ни по своей стоимости, ни по сложности ремонта. И они не предназначены для выполнения логистических задач, которые способен выполнить УАЗ. Так что на сегодняшний день сложилась ситуация, когда единственным реальным конкурентом новому УАЗ Патриот Карго является его дедушка — УАЗ 3303. Но заслуженному ветерану давно пора на пенсию, поэтому будущее за его внуком — «Патриотом».

По вопросам приобретения данной техники (УАЗ Карго (UAZ Cargo) бортовой 4х4 на базе УАЗ Патриот), условий кредита и лизинга, сервисного и гарантийного обслуживания обращайтесь к дилерам завода или в официальные представительства. Доставка может осуществляться как напрямую от производителя, так и с площадок в Москве и других регионах РФ.

Модификации УАЗ Карго (УАЗ Карго) бортовая 4х4 на базе УАЗ Патриот:

УАЗ-23602-130 Груз Мягкий салон, инжектор, 128 л. с., 5-ступенчатая коробка передач Dymos, гидроусилитель руля, АТС, борт, тент. Цвет Авантюрин

УАЗ Карго — комфортабельный грузовой автомобиль на базе УАЗ Патриот повышенной проходимости с боковой площадкой 1900 х 2300 см. Вы можете адаптировать свой УАЗ Карго под любые задачи. Полный привод, пониженная передача в раздаточной коробке, высокий дорожный просвет в сочетании с современным комфортным салоном, гидроусилителем руля, импортной коробкой передач позволяют использовать автомобиль в любых условиях и делают его незаменимым помощником в сельском хозяйстве, лесном хозяйстве, нефтяной и газовые отрасли.

Технические характеристики

Бензин

Размеры и вес
Длина, мм	5338
Ширина, мм	2135
Высота, мм	2360
Колесная база, мм	3000
Колея передних/задних колес, мм	1600/1600
Дорожный просвет, мм	210
Угол входа, град	35
Угол съезда, град	21
Снаряженная масса, кг	1975 г.
Полная масса, кг	2775
Грузоподъемность, кг	800
Вместимость грузовой платформы, куб.м	6,25
Минимальный диаметр точения, мм	9500
Двигатель
Тип А	, ЗМЗ-409.10
Рабочий объем, л	2,7
Максимальная мощность, л.с. (кВт)	128 (94,1) при 4400 об/мин
Максимальный крутящий момент, Нм (кгс·м)	217,6 (22,2) при 2500 об/мин
КПП
Трансмиссия	механическая, 5-ступенчатая
Трансмиссия
Раздаточная коробка	2-ступенчатая с редуктором
Привод	постоянный задний, с жестко соединенным передним
Рулевое управление
Тип А	противоударный, с регулируемой рулевой колонкой, типа «винт-шариковая гайка» с гидроусилителем
Подвеска
Передняя подвеска	зависимая, рессорная со стабилизатором поперечной устойчивости
Задняя подвеска	зависимая, на двух продольных полуэллиптических низколистовых рессорах
Тормоза
Передние тормоза	диск вентилируемый
Задние тормоза	барабанный тип
Колеса
Шины	225/75 Р16
Показатели эффективности
Максимальная скорость, км/ч	130
Расход топлива, л/100 км пути (при скорости 90 км/ч)	13,2
Емкость топливного бака, л	87
Топливо	АИ-92

Размеры (редактирование)

Оборудование

Тип А	Шасси	Доска
тип двигателя	Бензин (2,7 л) ЗМЗ-409. 10
Внешний вид
Окраска обычными эмалями	+	+
Неокрашенные бамперы и молдинги	+	+
Штампованные диски	+	+
Бортовая платформа с тентом		+
Надстройка промышленных товаров *	О
Изотермическая надстройка *	О
Безопасность
Передние ремни безопасности	+	+
Интерьер
Внутренняя отделка тканью	+	+
Ящик между передними сиденьями с двойной крышкой	+	+
Комфорт
Кондиционер	О	О
Усилитель руля	+	+
центральный замок	+	+

Идя навстречу пожеланиям рынка и его «потребительского ядра» (которое находится в селах), конструкторы Ульяновского автомобильного завода в 2008 году запустили в серийное производство пикап УАЗ Грузовой (заводской код УАЗ-23602- 050), созданный на базе УАЗ Патриот (шифр УАЗ-3163).

Стоит отметить долгий процесс рождения этого «внедорожника»: Около пяти лет его буквально «выкраивали», подбирая комплектующие, делая из них автомобиль, способный удовлетворить покупателя… Современный оборудование было установлено на сборочном заводе по проекту Симбир, но проект был «успешно отложен»… Впрочем, это оборудование потом пригодилось как раз для проектов УАЗ Патриот и УАЗ Груз… Кстати, сельские водители , острые на язык, расширили круг имён до Патрика и Патапа (но ассоциаций по поводу слова «Карго» пока не замечено).

В результате многолетних исследовательских наработок было решено остановиться на наиболее объективно простом варианте: шасси Патриота растянули до 3000 мм, на него поставили обрезанную кабину (ведь все уже было отлажено в своем производстве) и платформу с деревянным полом и металлическими бортами от «фермера». И именно этот простой и логичный вариант сработал — грузовик получился на славу… и, пользуясь стабильным спросом, был обновлен» синхронно» с базовой моделью.

Что бы ни говорили скептики, по словам одного из владельцев УАЗ Карго — «прежде чем обсуждать, надо бы на этой машине поездить». Это он говорит после того, как намахнулся на 150 тыс. км, когда после затяжных дождей не раз вылезал с парой туш двухлетних быков с проселочной дороги… паспортная грузоподъемность «Карго» — 800 кг)… По мнению многих водителей, радует и то, что (относительно популярные «буханки») в УАЗ Карго добавили «лишний метр жизни» — от бампера до водителя.

С технической точки зрения УАЗ Карго — типичный образец Ульяновского автозавода. Это двухдверный двухместный грузовик на шасси с постоянным задним и жестко подключаемым передним приводом.

Салон Патриота самым естественным образом отличается от салона бюджетных батонов.

Кроме того, передняя подвеска с компонентами Elastogran (производство BASF) обеспечивает превосходный комфорт при движении по загородным дорогам. Водителей удивляет ощущение вседозволенности, которое дает Cargo — они не тормозят даже перед глубокими ямами.

Внешний вид кабины изобилует плавными линиями. Кабина соответствует и превосходит ожидания сельских водителей. Обзор, оптика, боковые зеркала, бампер – при встрече на светофоре все это создает впечатление встречи с импортным внедорожником.
А цвета металлик, а также накладки и экраны усиливают благоприятное впечатление.

Как уже отмечалось, автомобиль УАЗ Грузовой 23602 может поставляться в виде шасси (только с задними фонарями) — этот вариант удобен для последующей установки различных надстроек (наиболее популярны промтовары и изотермические фургоны, хотя вы можно найти другие варианты, специально адаптированные к потребностям владельцев).
А также — бортовая грузовая платформа (поставляется как в «чистом виде», так и с тентом). Багажное отделение под тентом составляет 6250 литров и позволяет перевозить крупногабаритные конструкции.

В некоторых случаях внутренний комфорт УАЗ Карго даже избыточен для условий, в которых эти грузовики эксплуатируются. Все красиво, но дешевый пластик выдает себя.

Продолжая разговор о технических характеристиках УАЗ Карго 23602 — грузовик оснащен ЗМЗ-409бензиновый двигатель 06. Тяговитый двигатель объемом 2,7 литра выдает максимальную мощность 135 сил. Вместе с пятиступенчатой ​​механической коробкой передач этот двигатель позволяет Cargo разгоняться до 135 км/ч.

Расход топлива (бензин АИ92) этого грузовика составляет около 14 литров «по городу» или 12 литров на 100 км пути «по проселку при скорости 90 км/ч». Объем топливного бака 68 литров… Кстати, в качестве опции возможна установка газового оборудования (стоимость 60~80 тысяч рублей).

Давние разговоры об оснащении этих автомобилей дизелем пока закончились только тем, что Патриот получил двигатель Iveco F1A (и то «эпизодически»), а не этот грузовик. Дело в том, что для этого потребовалась модернизация рамы (передних лонжеронов), разработка новой рамы моторного отсека, разработка новой системы охлаждения, разработка новой выхлопной системы. .. серьезные конструктивные изменения.. ..и поэтому сроки оснащения УАЗ Карго дизелем пока неизвестны.

Все разговоры о недостатках грузовика сводятся к очевидным мелочам. По отзывам водителей, к недостаткам можно отнести простые заводские недоделки или дефекты природного происхождения: не затянуты все хомуты (такое бывает даже на иномарках), лопнувший бензошланг, дефект расширительного бачка и тому подобные мелочи, которые могут решить очень просто.

Рекомендованная стоимость УАЗ Карго у дилеров в 2017 году от ~767 тысяч рублей «в базе» до ~839тыс. в комплектации «Комфорт» (с кондиционером и электропакетом). Для этого класса автомобилей цена вполне демократична.

УАЗ Карго, он же УАЗ-23602, был запущен в 2008 году в Ульяновске.

Автомобиль с двухместной кабиной был создан на базе Патриота, но отличался от него увеличенной до трех метров колесной базой и усиленной задней рессорной подвеской. В остальном грузовик был похож на внедорожник: 2,7-литровый бензиновый двигатель ЗМЗ мощностью 128 л. с., пятиступенчатой ​​коробкой передач Dymos и полным приводом с жестко подключаемым передком и понижающей передачей. В 2010 году у модели появилась версия с заводским газовым оборудованием.

«УАЗ Карго» с заявленной грузоподъемностью 815 кг предлагался в двух вариантах: шасси и бортовой автомобиль. Цены на модель стартовали от 350 000 рублей.

Производство модели прекратилось в 2011 году, но в 2013 году «Карго» снова встал на конвейер УАЗ.

В 2014 году, вслед за Патриотом, грузовик получил обновленный дизайн экстерьера и интерьера, в гамме силовых агрегатов появился 2,2-литровый турбодизель (113 лс), а мощность бензинового двигателя возросла до 135 лс. УАЗ Карго не получил электромеханического управления раздаточной коробкой – у автомобиля остались традиционные рычаги. Паспортная грузоподъемность автомобиля уменьшилась до 725 кг.

Очередная модернизация 2016 года принесла модели обновленный интерьер, единый топливный бак, расширенный выбор опций (в базовой комплектации появилась подушка безопасности водителя), которая предлагается за доплату, блокировку заднего дифференциала.

В 2017 году цена «УАЗ Карго» в базовой комплектации с одной подушкой безопасности, гидроусилителем руля и электростеклоподъемниками составляла 767 000 рублей. Грузовик с АБС, кондиционером и магнитолой стоил 839 000 рублей.

Производство модели закончилось в 2017 году после запуска более грузоподъемного автомобиля «

Почему Toyota Landcruiser и УАЗ Патриот — лучшие автомобили для любой поездки по Монголии

Монголия как место для поездки

Несмотря на значительный рост международных поездок, Монголия осталась одним из немногих увлекательных мест, избежавших попирания тысячами сапог путешественников. Привлекательное место для тех, кто ищет уникальное сочетание древних ландшафтов и кочевой культуры, почти исчезнувшей где-либо в мире, Монголия придерживается древних обычаев, пробуя новые. Итак, кочевники Монголии сохранили свои традиции еще со времен империи Чингисхана. Напротив, услуги и удобства для путешественников предприняли значительные шаги для улучшения обслуживания и качества инфраструктуры. В результате поездка в Монголию — страну живописных пейзажей и замечательной истории — является уникальным опытом, не похожим ни на что другое. Путешествуйте по Монголии за захватывающими впечатлениями. Монголия — отличный выбор для посещения, когда речь идет о туризме в Азии.

Ключевые факты, которые необходимо знать для вашего тура по Монголии

Местонахождение

Вы можете посетить Монголию в центре азиатского континента между двумя гигантскими соседями, Российской Федерацией и Китаем.

Площадь

1566500 кв. км

Средняя высота

Средняя высота над уровнем моря 1580 метров. Столица Монголии Улан-Батор находится на высоте 1350 метров над уровнем моря.

Пейзаж

Две трети страны занимают горы. Таким образом, почти 8% территории покрыто лесом, а большая часть ландшафта состоит из лугов, равнин и пустынь.

Климат

Климат Монголии континентальный. Так, самый холодный месяц — январь, а температура колеблется от -25 до -40С. Таким образом, самый жаркий месяц — июль, а температура колеблется между 20 и 30°C. Среднегодовое количество осадков 200-220 мм.

Солнце

Монголия — удивительно солнечное государство. В году более 250 солнечных дней, и этот аспект делает Монголию «Страной голубого неба». Так, ночью можно заметить фантастическое отображение звезд.

Туроператоры

В Монголии есть много местных туроператоров. Итак, свяжитесь с ними через ссылки в Интернете. Вы можете посетить Монголию для различных туров по Монголии и древних пейзажей. Таким образом, вы также можете присоединиться к небольшой группе для посещения гор.

Небольшие групповые туры по Монголии

Небольшие групповые туры являются нормой, когда речь идет о турах по Монголии. Операторам легче управлять ими, и, как правило, они больше нравятся людям в изобилии.

Понимание местной культуры в турах по Монголии

Национальность

По национальности монгол с различными этническими группами. Посещение сельской местности — это примитивный опыт. Вы можете обратиться за помощью к местным жителям.

Население

Население Монголии составляет более 3 миллионов человек. Так, около 60% населения моложе 25 лет. Столица — Улан-Батор. В нем проживает около 1 млн жителей. Поищите местного гида, чтобы узнать, куда ехать.

Языки

Официальным языком является монгольский (халха-монгольский), на котором говорит 85% населения. Остальные 15% говорят на казахском и тувинском языках.

Религия

Основной религией Монголии является буддизм. Есть меньшинство верующих в шаманизм, ислам и христианство.

Правительство

В стране действует парламентское правительство с президентом. Итак, президент избирается на всеобщих выборах. Следовательно, парламентские и президентские выборы проводятся каждые шесть лет.

Административное деление

Монголия состоит из 21 провинции, называемой аймаками. Затем аймаки делятся на более мелкие регионы, называемые сумами.

Валюта

В Монголии нет ограничений на иностранную валюту и чеки.

Цивилизация

В Монголии скотоводство является основным источником средств к существованию сельских общин, а Улан-Батор является городским центром страны.

Интернет и электричество в туре по Монголии

Доступность Интернета

В Улан-Баторе нет проблем с подключением к Интернету. Таким образом, есть много интернет-кафе. Поэтому в большинстве отелей есть бизнес-центры с доступом в Интернет. За городом подключиться можно только в провинциальных столицах. Если вы не собираетесь в дальнее путешествие, вы будете ездить в столицу провинции в среднем раз в три-четыре дня. Онлайн-доступность операторов и гидов имеет важное значение для туров по Монголии и групповых туров. Вы можете найти лучших туроператоров по столичным направлениям.

Электричество

Электричество в Монголии 220В. Это то же самое, что и в ЕС. Розетки в основном состоят из двух толстых, а иногда и тонких округлых штифтов. Стандартного вилочного фитинга в стране нет, и вы можете найти различные розетки. Итак, возьмите с собой многоконтактный адаптер. Подача тока в сельской местности не стабильна, поэтому мы настоятельно рекомендуем вам взять с собой достаточное количество аккумуляторов, чтобы ваше оборудование могло работать без подзарядки в течение 2-3 дней.

Приключенческие туры в Монголию

Путешествия по Монголии сочетают в себе приключения и веселье. Центральная Монголия предлагает прекрасный опыт страны. Также в Центральной Монголии обязательна верховая езда. Запоминающийся тур гарантирован с удивительным приключением. Есть местные туристические компании, которые помогут вам организовать замечательную поездку. Монголия — потрясающая страна с богатой монгольской культурой. Вы можете соединиться с горными хребтами, подлинными впечатлениями, культурным опытом и настоящими приключениями. Конный тур подарит вам прекрасное времяпрепровождение. Многие самостоятельные туристы рекомендуют конный тур. Существуют различные туристические пакеты, которые вы можете найти для своего индивидуального тура по Монголии. Итак, выбирайте из списка турпакетов то, что лучше всего соответствует вашим потребностям. Люди выступали за независимый тур по Монголии из соображений конфиденциальности, личного ритма и тайм-менеджмента.

Toyota Land Cruiser — идеальный автомобиль для путешествий

Toyota Land Cruiser Progress в разных моделях

Toyota Land Cruiser 76

(5-местная механическая коробка передач)

76 — прочный полноприводной автомобиль, да, во многом в духе Defender. Однако это очень старая конструкция с вытекающими отсюда недостатками.

Плюсы:

• Подходит для жесткой трансмиссии, за исключением коробки передач
• Блокировки дифференциалов спереди и сзади
• Недурной двигатель, который пропьет что угодно и будет работать вечно, если за ним ухаживать.

Минусы:

• Задняя подвеска с листовыми рессорами
• Внутреннее пространство ограничено, особенно пространство для ног задних сидений
• Автоматические передние ступицы не долговечны
• Двигатель медленный и не очень экономичный.
• Управляемость на дороге средняя
• Коробка передач не так хороша, если не внести некоторые изменения.
• Защита от столкновений, вероятно, не соответствует более современным предложениям. Передние сиденья могут быть лучше.

Landcruiser 79 Пикап с двойной кабиной

(5-местная механическая коробка передач)

Это японская рабочая лошадка, любимая австралийскими фермерами, автопарками и горнодобывающими компаниями с момента ее создания в 1984 году. , но работать усерднее.

Плюсы

• Очень надежный
• Хорошая тяговая способность
• Большая грузоподъемность

Минусы

• сильный шум двигателя
• выглядит архаично
• плохой радиус разворота

Landcruiser Prado

(автоматическая коробка передач с комфортным салоном)

Land Cruiser Prado — одна из разработок Toyota, выдержавших испытание временем. Это также один из самых доступных роскошных внедорожников, который вы можете найти, поэтому вы действительно не ошибетесь, купив его.

Pros

• Признанная надежность Toyota
• Выбор надежного силового агрегата
• Выдающиеся внедорожные качества
• Превосходное вождение в городе
• Простой, но утонченный стиль
• Comfy и роскошная салона
• Впечатляющая безопасность

Cons

• Вариант газовой газовой. волнение от осмотра достопримечательностей, интересных экспонатов, планов на отпуск и походов. Туры по Монголии жизненно важны, когда речь идет о древней экспозиции.

  Почему Toyota Landcruiser — идеальный автомобиль для путешествий?

  Независимо от того, выберете ли вы базовый Land Cruiser или Heritage Edition, Toyota Land Cruiser обладает удобствами и характеристиками, необходимыми для того, чтобы сделать каждую поездку лучше. Вот три причины, по которым Toyota Land Cruiser — идеальный автомобиль для путешествий.

  Элементы интерьера

  Toyota Land Cruiser предлагает удобные сиденья для восьми человек. Кабина имеет высококачественную отделку и множество отсеков для хранения вещей, которые идеально подходят для перевозки мелочей в дальней поездке. В салоне есть элементы комфорта, такие как люк с электроприводом, кожаная обивка повсюду, четырехзонный автоматический климат-контроль и передние сиденья с подогревом / вентиляцией. Итак, второй ряд представляет собой раздельно-складывающуюся скамью 40/20/20. В нем достаточно места даже для самых высоких пассажиров. И потом, третий ряд — это складывающееся 50/50 сиденье. Land Cruiser имеет достаточно места для багажа, чтобы перевозить все необходимое в дороге. Таким образом, объем груза составляет 16 кубических футов за третьим рядом, увеличиваясь до 41 кубического фута за вторым рядом.

  Стандартные информационно-развлекательные функции в 2-2- Land Cruiser включают Bluetooth, Android Auto, Siri Eyes Free, телефон с функцией громкой связи, улучшенное распознавание голоса, Apple CarPlay, беспроводную зарядку, спутниковое радио, несколько дополнительных 12-вольтовых розеток. , встроенная навигация, отзывчивый 9-дюймовый сенсорный дисплей и аудиосистема JBL с 14 динамиками. Кроме того, в грузовом отсеке имеется розетка переменного тока на 120 вольт. Итак, если у вас в поездке есть дети, обязательно ознакомьтесь с доступной развлекательной DVD-системой для задних пассажиров, включая беспроводные наушники, два 11,6-дюймовых экрана, разъемы RCA, вход HDMI и пульт дистанционного управления.

  Мощность и производительность

  Стандартным двигателем для всех автомобилей Land Cruiser является 5,7-литровый двигатель V-8 мощностью 381 л.с., развивающий крутящий момент в 401 фунт-фут. Стандартная восьмиступенчатая автоматическая коробка передач включает в себя логику для режима последовательного переключения и подъема/спуска. Так, постоянный полный привод входит в стандартную комплектацию всех моделей и имеет активную противобуксовочную систему и самоблокирующийся межосевой дифференциал Torsen с функцией блокировки. Land Cruiser обеспечивает плавность хода благодаря независимой передней подвеске на двойных поперечных рычагах.

  Так что, если ваши поездки вынуждают вас путешествовать по бездорожью, используйте систему выбора местности и управления ползком Land Cruiser (CRAWL). Итак, CRAWL имеет пять выбираемых режимов движения. Каждый из них автоматически регулирует тормоз и дроссельную заслонку, чтобы обеспечить максимальную тягу в сложных условиях. Поэтому, если вам нужно буксировать лодку или прицеп в дороге, Land Cruiser справится с этой задачей. Правильно оборудованный Land Cruiser имеет максимальную буксировочную способность 8 100 фунтов. Так, каждый Land Cruiser оснащен встроенным приемником тягово-сцепного устройства и жгутом проводов с 4- и 7-контактными разъемами.

  Средства безопасности

  Land Cruiser оснащен множеством средств безопасности. Каждая модель включает в себя усовершенствованные подушки безопасности, фиксаторы LATCH и тросы, камеру на 360 градусов, предупреждение о лобовом столкновении, автоматическое экстренное торможение, предупреждение о выезде с полосы движения, мониторинг слепых зон, предупреждение о перекрестном движении сзади, помощь при парковке спереди и сзади, светодиоды. фары, чувствительные к дождю стеклоочистители, контроль устойчивости, контроль тяги и помощь при торможении. Стандартный пакет Toyota Safety Sense P также добавляет обнаружение пешеходов, предупреждение о выходе из полосы движения, автоматический дальний свет и динамический радарный круиз-контроль. Кроме того, вы можете чувствовать себя в безопасности независимо от того, как далеко вы путешествуете, благодаря функциям Toyota Safety Connect, включая экстренную помощь, поиск угнанного автомобиля, помощь на дороге и автоматическое уведомление о столкновении.

  УАЗ Патриот как идеальный автомобиль для путешествий

  Неизвестно, почему самая известная модель ведущего российского производителя внедорожников УАЗ носит имя Патриот. Возможно, это связано с тем, что компания впервые появилась в Ульяновске во время Великой Отечественной войны как производитель грузовиков и внедорожников для Красной Армии. Так что, в отличие от американских марок Jeep, УАЗ сам по себе является чем-то вроде патриота. И, как и Jeep, этот внедорожник обеспечивает лояльную группу владельцев как на дорогах, так и на бездорожье, покоряя природу и направляясь в самые отдаленные уголки бескрайней российской глуши.

  УАЗ Прогресс

  Хотя это одна из новейших моделей Ульяновского автомобильного завода, расположенного в 550 милях к востоку от Москвы, УАЗ Патриот выпускается уже 13 лет. Хотя это едва ли не самый продвинутый УАЗ на дороге, он обновлялся из года в год. Это было достигнуто за счет повышения качества в равной мере и рассмотрения жалоб.

  Помимо рестайлинга и технических усовершенствований в 2014 и 2016 годах, дизайн Патриота практически не изменился. Дебют состоялся в 2005 году. Итак, изменения за эти годы включали новую светотехнику, обновленную решетку радиатора, новую переднюю панель в салоне.

  Почему УАЗ Патриот — идеальный автомобиль для путешествий?

  Внутри Патриота изменения минимальны. Прочные поручни в углах передней и средней стоек облегчают посадку и высадку. Таким образом, пассажир должен держать себя в руках на дороге, а не загораживать водителю обзор. Поэтому невидимой для глаз, но не для слуха является дополнительная шумоизоляция в брандмауэре и крыльях, снижающая шум двигателя и дороги.

  1- Дополнительная шумоизоляция

  Дополнительная шумоизоляция помогает избавиться от камней, подпрыгивающих в колесных арках, и грохота резины BFGoodrich, но более мощный двигатель и крутящий момент Patriot сложно скрыть. Таким образом, эта новая установка обеспечивает 150 лошадиных сил и 173 фунт-фут крутящего момента от 2,7-литрового четырехцилиндрового двигателя и позаимствована у грузовика Profi. Следовательно, это, по сути, модернизированная версия двигателя Patriot до фейслифтинга, который теперь используется во флоте.

  2- Мощный двигатель

  «Новый» двигатель имеет дополнительные 15 л.с. и 13 фунт-фут крутящего момента за счет новых поршней, термостойких выпускных клапанов, измененных фаз газораспределения, новой головки блока цилиндров и степени сжатия, увеличенной с 9,1 до 9,8. :1. Итак, есть еще двухголовый выпускной коллектор, который на УАЗе называют «пауком».

  3- Идеально подходит для бездорожья

  Но на самом деле эти крошечные изменения производительности не показывают существенных изменений под капотом. Наблюдается падение пикового крутящего момента с 3,900 об/мин всего до 2650 об/мин. Наконец, Патриот отлично и уверенно едет со средних оборотов, отлично дергая бездорожье на второй и даже на третьей передаче на очень низких скоростях. Так что многие серьезные препятствия он преодолевает не только на пониженной передаче, но даже на заднем приводе.

  4- Прочность на дороге

  Динамика на дороге улучшилась. С новейшим двигателем совершать обгоны стало проще. Предыдущему четырехцилиндровому двигателю Patriot требовалось около 20 секунд, чтобы разогнаться до 62 миль в час. Напротив, обновленная модель может сделать это за гораздо более разумные 12,7 секунды. И это несмотря на то, что он весит более 2,1 тонны. Это очень впечатляющее улучшение.

  Есть еще лучшие новости для водителей, которые хотят выехать еще дальше в сельскую местность. Компания УАЗ разрабатывает двухтопливную версию Патриота с двигателем ЗМЗ Профи от своих пикапов Профи. Таким образом, результатом такого шага станет Patriot, который сможет проехать на 50% больше до заправки, чем модель, работающая только на бензине.

  Поэтому, наряду с новым двигателем, УАЗ модернизировал сцепление Патриота для повышения надежности. Следовательно, он легче и проще в управлении, а также снижает NVH. Итак, пятиступенчатая механическая коробка передач также является новым дополнением к модернизированному Патриоту.

  Final Words

  Отлично, если вы любите охотиться, рыбачить или просто убежать от сокрушительной реальности цивилизованной жизни. Стоит рассмотреть обновленный Патриот, если вы перешли на предыдущую версию — нынешний внедорожник лучший за многие годы.

  Подробнее об УАЗ Патриот

  В Патриоте нет шестиступенчатой ​​коробки, особенно не хватает на дорогах с твердым покрытием. А вот УАЗ лучше с пятиступенчатой. Кроме того, компания признает, что у предыдущей трансмиссии Патриота ходы были слишком длинными, а рычаг переключения передач слишком сильно вибрировал. Итак, чтобы решить эти проблемы, компания заменила монолитный рычаг переключения передач многокомпонентным, включающим встроенный демпфер для снижения вибраций. Следовательно, броски стали короче, чем раньше, а вставить рычаг в ворота — более приятный опыт.

  Существенным изменением для Patriot является новейшая передняя ось и рулевое управление. Наряду с более прочным двигателем и модернизированной трансмиссией, ось Profit содержит более прочный каркас рулевой рейки и мощный демпфер, изолирующий колесо от неровностей дороги. Таким образом, это конкретное дополнение можно установить и на более старые модели Patriot. Это стоящее улучшение, поскольку новейшие элементы делают его более управляемым и легким в управлении транспортным средством. Таким образом, вместо того, чтобы бороться за то, чтобы держать машину прямо, ей нужны лишь незначительные корректировки курса. Кроме того, у вас будет более узкий радиус поворота.

  УАЗ также изменил подвеску, смягчив задние пружины на шесть процентов, подкорректировав амортизаторы на всех четырех углах и установив более тонкий 18-миллиметровый задний стабилизатор поперечной устойчивости, а не 21-миллиметровый в предыдущем Патриоте. Цель состояла в том, чтобы сделать езду более мягкой и комфортной, но УАЗу это удалось без существенного увеличения кренов кузова.

  Общий анализ

  В целом, обновленный Патриот больше соответствует ожиданиям покупателей от внедорожника. Модель 2019 года мощнее, имеет дополнительный крутящий момент, лучше едет и управляется. Он также более прочный, с оцинкованными дверными петлями и более толстой и жесткой сталью, которая более устойчива к коррозии — говоря о ржавчине, уникальный клей 3M покрывает швы до того, как они будут загрунтованы и покрашены, предотвращая окисление. Но, конечно, эта краска и грунтовка тоже новые. По данным УАЗа, Альянс Renault-Nissan-Mitsubishi использует то же самое.

  Это не означает, что нет серьезных проблем с качеством, которые необходимо решать. Подгонка и отделка разочаровывают, да и качество пластика в салоне оставляет желать лучшего. Уплотнители задней двери также нуждаются в улучшении. Грузовой отсек ничем не изолирован, несмотря на новый уплотнитель дверей, поэтому во время движения в багажник попадает грязь и влага.

  Лучшее снаряжение для кемпинга с полноприводным автомобилем

  Забронируйте палатку на крыше или комплект снаряжения для кемпинга с наземной палаткой вместе с автомобилем. Мы можем предоставить вам информацию о том, где найти все необходимое для безопасного и увлекательного путешествия по Монголии.

  ПУТЕШЕСТВУЙТЕ ПО МОНГОЛИИ ОТВЕТСТВЕННО

  Монголия может воспользоваться вашей помощью. С самой хрупкой окружающей средой в мире и последней из великих кочевых культур, основанных на лошадях, редкость Монголии сохранялась на протяжении веков в основном из-за удаленности и изоляции государства. Таким образом, из-за быстрого развития и продолжающейся эксплуатации природных и культурных ресурсов Монголии экология, дикая природа и традиционный кочевой образ жизни постоянно подвергаются негативному воздействию. Поэтому мы разработали следующие принципы для ответственного путешествия по Монголии, чтобы уменьшить воздействие. Будьте ответственны за свой тур по Монголии. Частный тур или нет, порядочность не должна быть нарушена. Индивидуальные туры в Монголию в пустыню Гоби становятся все более популярными для незабываемого путешествия.

  1. Делать только фотографии и воспоминания, оставляя только следы.

  Ваш гид несет ответственность за то, чтобы весь мусор и мусор были в мешке для надлежащей утилизации. Пожалуйста, используйте прилагаемый мешок для мусора и мусорное ведро. Центральная Монголия и Северная Монголия богаты культурой. Так что будьте ответственны и за частный тур. Некоторые люди в частных турах теряют этику, которая обычно наблюдается в групповых турах. Вот почему каждый, кто отправляется в частные туры по Монголии, должен уважать место, которое он посещает.

  2. Антиквариат и археологические ценности часто не охраняются в Монголии.

  Часто во многих случаях они могут подвергаться воздействию изначально построенного или найденного элемента. Это помогает получать удовольствие от будущих поколений, опорожняя их и прикасаясь к ним. Некоторые артефакты, особенно раскрашенные или из ткани и бумаги, хрупкие. Кожные масла и кислоты очень вредны для них.

  3. Уважайте местные традиции, обычаи и кочевое гостеприимство.

  Предположим, вы путешествуете по Монголии и остановились в кочевой семье. В этом случае некоторые из дорожных сборов включают продукты, наличные деньги и другие предметы, необходимые для компенсации ресурсов, предоставленных группой во время пребывания с семьей. В него уже включены сборы, используемые для обеспечения семьи предметами первой необходимости. В Северной Монголии проявляйте уважение и будьте добры к своим хозяевам, независимо от того, куда вы направляетесь. Самостоятельные путешественники в небольшой группе хорошо осведомлены об этой этике.

  Шины УАЗ Патриот давление, размеры, зимняя, грязевая резина УАЗ Патриот. Какое давление должно быть в шинах автомобиля, проверка и регулировка давления в шинах, изменение давления в зависимости от дорожных условий Какое давление в колесах уаз

  Автомобили марки уаз производства ульяновского автозавода хорошо известны в пост -Советское пространство. Еще в конце 40-х начале 50-х годов прошлого века концерн избрал производство автомобилей в качестве основного направления своей деятельности. внедорожники или, говоря современным языком, внедорожники.

  В 1955 году была предложена модель микроавтобуса УАЗ-452, которую в народе прозвали «буханкой» из-за сходства с буханкой хлеба. Прошло более полувека, но «буханка» до сих пор используется в сельской местности в качестве аварийки и скорой помощи.

  В 1972 году Ульяновский автомобильный завод запустил в производство модель 469. Разработка модели 469 началась в 1962 году. — по внешнему виду напоминал знаменитый американский джип. УАЗ-469 давно и очень широко используется в армии. 469модель имела мягкий съемный верх и 4 ведущих колеса. В 1981 году 469 УАЗ прошли модернизацию. Его часто можно встретить в наши дни – он широко используется любителями бездорожья.


  Габариты современного внедорожника УАЗ «Патриот»

  В 90-х вышла более новая версия — УАЗ-31514. Это полноценный современный внедорожник, комфортный и надежный. 31514 «УАЗик» имел защитные дуги, кенгурин, съемный металлический верх — эта версия абсолютно точно соответствует всем мировым стандартам.

  Ульяновский автомобильный завод продолжает развивать линейку автомобилей для езды по бездорожью, предлагая новые, более совершенные варианты. В 2003 году появился легкий внедорожник «Хантер» . Автомобилисты с энтузиазмом встретили Hunter, как и появившийся в 2005 году роскошный внедорожник Patriot.

  УАЗ «Патриот»: немного о шинах и их параметрах

  Совершенно очевидно, что резина автомобиля, как и параметры шин, влияет на его проходимость, устойчивость, а также на долговечность ходовой части. Поэтому так много внимания уделяется грамотному подбору резины, ее правильному монтажу и другим факторам, среди которых немаловажное значение имеет давление в шинах автомобиля.

  По назначению различают следующие виды резины, которая устанавливается на «Патриот»:

  • всепогодный;
  • для грязи;
  • для зимних условий;
  • крайний вариант;
  • увеличенного размера для низкого давления.

  Таблица давления стандартных шин УАЗ «Патриот»

  Помните о важности правильной балансировки при установке шин. Это важное условие правильной эксплуатации автомобиля. Также рекомендуется использовать специальные приспособления для повышения производительности.

  Для обеспечения фиксации шины по краям диска используется тирлок. Она предотвращает соскальзывание шины с диска, надежно фиксируя его. Tyrlock рекомендуется для использования на автомагистралях и дорогах общего назначения.

  Также в комплект входят замки — механические кольца, которые устанавливаются на диск и предотвращают разборку колеса при боковых нагрузках. Бедлок — это средство жесткого крепления покрышки к борту обода. Они используются конкурентами для повышения проходимости в экстремальных условиях.

  Bedlocks имеют следующие преимущества:

  • помогают избежать разборки;
  • позволяют использовать шины низкого давления;
  • прост в установке и обслуживании.

  Необходимо постоянно следить за давлением в шинах внедорожника Патриот

  К недостаткам бедлоков можно отнести следующие факторы:

  • увеличение массы автомобильного колеса;
  • невозможность точной балансировки;
  • необходимость частой подтяжки болтов;
  • их не принято использовать на обычных трассах.



  Оптимальное давление в шинах УАЗ Патриот

  Любой автолюбитель знает, что тот объем воздуха, который нагнетается в колеса автомобиля, берется не с потолка. Какое давление должно определяться специальным, где указаны все параметры для накачки шин.

  Вот что говорит таблица о том, какое должно быть давление в шинах автомобилей УАЗ Патриот:


  Таблица давления в шинах нестандартного размера УАЗ Патриот

  В этом случае должно быть оптимальное распределение массы для автомобилей Патриот:

  • снаряженная масса — 2125 кг / передняя ось — 1150 кг / задняя ось — 975 кг;
  • полная масса — 2650 кг / передняя ось — 1217 кг / задняя ось — 1433 кг.

  При этом дисбаланс колеса в сборе не должен превышать 1000 г/см.

  Специалисты советуют при накачке шин на автомобилях УАЗ Патриот придерживаться следующих рекомендаций:




  Заключение

  УАЗ «Патриот» — очень популярная модель отечественного внедорожника. Однако для обеспечения высокой проходимости, предотвращения преждевременного износа различных узлов и безопасности на дороге необходимо соблюдать рекомендации по правильной накачке шин и правильному использованию протекторов. Это очень важное и необходимое условие для корректной работы вашей машины.

  Автолюбители часто не уделяют должного внимания давлению в шинах. И за этим нужно постоянно следить, иначе последствия могут быть самыми непредсказуемыми: начиная от быстрого износа покрышек и заканчивая нарушением управляемости автомобиля. На самом деле последствий намного больше, и если не соблюдать определенные правила накачки шин, то можно нажить себе массу проблем. Но иногда даже опытные автомобилисты не слишком заморачиваются по поводу оптимального давления в колесах. Но каждому отдельному автомобилю требуется определенное количество воздуха в шинах. И если эти показатели не соответствуют нормам, то резина и некоторые узлы автомобиля быстро изнашиваются.

  Автомобили УАЗ Патриот считаются очень выносливыми и устойчивыми к различным нагрузкам. Их часто используют для поездок по бездорожью. Разные диаметры колес требуют разного давления в шинах. Например, шины 225/75R16 К-153, К-155 требуют накачивания передних шин до 2,0 бар, а задних до 2,4. А вот шины 235/70R16 КАМА-221 предусматривают уже другие показатели: передние – 1,9 атмосферы, задние – 2,2. Шины 245/70R16 К-214 требуют давления 1,8 бар на передней оси, и 2,1 на задней оси. Производитель автомобиля не указывает, для каких условий принято считать эти параметры нормой. Но многие автолюбители отмечают, что такие требования больше подходят для загруженного автомобиля. При минимальной нагрузке на автомобиль показатели давления должны быть несколько ниже.

  подкачка шин

  Давление в колесах УАЗ «Патриот» можно немного снизить, если это на благо автомобиля и его владельца. Когда во время поездки чувствуется сильный дискомфорт, в салоне слышен стук, то воздух в колесах можно немного спустить, несмотря на то, что производитель указал четкие параметры. И большинство водителей УАЗов именно так и поступают, потому что не согласны с заводскими стандартами.

  Многие автомобилисты не знают, что именно может произойти, если шины перекачаны или недостаточно накачаны. Наиболее распространенные проблемы:

  • перерасход топлива;
  • проблем с управлением;
  • стирание боковых протекторов;
  • быстрый износ резины;
  • возможность повреждения обода;
  • возможно повреждение некоторых узлов автомобиля.

  Но с уже прокачанными другими сложностями:

  • стирание среднего протектора;
  • потеря управления;
  • появление неровностей на шинах;
  • дребезжание в машине;
  • неудобство передвижения.

  Именно по этим причинам стоит постоянно следить за давлением в шинах.

  Количество воздуха внутри колеса следует проверять только на холодных шинах, иначе показания будут неверными.

  Температура окружающей среды также напрямую влияет на показатель атмосфер внутри колеса. Например, зимой при понижении температуры воздуха давление в шинах также снижается. А летом, наоборот, повышается. Поэтому измерения необходимо проводить не реже одного раза в неделю. Это можно сделать с помощью манометра, который продается в каждом автомагазине. Такое устройство может быть нескольких видов и классов точности. Поэтому особое внимание при покупке следует обратить именно на точность, так как от этого зависит дальнейшая правильность его работы.


  Манометр для шин

  Давление в шинах УАЗ «Буханка»

  По паспорту показатели атмосферы внутри колеса должны соответствовать 2,2-2,4 бар. Но такие меры характерны для городских дорог. Для бездорожья подойдет более низкое давление. Любители поездок за город отмечают, что рекомендуемые параметры не очень подходят для таких дорог. Машина очень тяжело едет, и при движении ощущается дискомфорт. Но если предвидится повышенная нагрузка на машину, то в задние шины придется добавить воздуха. По мере увеличения диаметра шины давление в шине уменьшается.

  Модель УАЗ-3303 по рекомендациям производителя предусматривает одинаковое давление во всех колесах, которое составляет 2,0 бар. Но при увеличении нагрузки его необходимо поднять до 2,2 атмосферы. Эти параметры присущи летнему периоду. Но в сильную жару следует внимательно следить за показателями, так как летом увеличивается количество воздуха в шинах. А потому перед поездкой его следует проверить и при необходимости немного опустить.

  На заметку!

  Если проверка планируется после поездки, то делать это нужно только после двухчасового простоя автомобиля. За это время колеса остынут и давление в них стабилизируется. Владельцы таких автомобилей рекомендуют немного сдувать шины при движении по бездорожью, но не более чем на 0,3 бар. Это обеспечит плавность хода и комфорт движения.

  Давление в шинах УАЗ «Фермер»

  Необходимо накачать шины автомобиля УАЗ «Фермер» на заднюю ось до 2,3 бар, а на переднюю — до 1,9. Такие показатели присущи ненагруженному автомобилю зимой. Но все зависит от диаметра колеса, так как при его изменении меняется и давление. Так, например, шины 245/70 R16 требуют 2,1 бар на задней оси и 1,8 на передней. Колеса 245/60 R18 обеспечивают подкачку до 1,7 спереди, и до 1,9 сзади. При увеличении нагрузки давление возрастает примерно на 0,8 бар во всех колесах.


  УАЗ 3303

  Давление на УАЗ «Хантер»

  Именно в этой модификации автомобиля предусмотрены одинаковые показатели давления на все колеса, как при загрузке автомобиля, так и без. Для диаметра колеса R16 рекомендуемые значения в зимнее время 1,9.атмосфер, а летом — 2,0 бар. При увеличении нагрузки зимой давление поднимается до 2,1 бар, а летом – до 2,2. Существенной разницы между производительностью в холодную и жаркую погоду нет. Но все же надо стараться придерживаться рекомендаций производителя.

  Особое внимание следует уделить накачке всех колес, а именно одинаковым показателям во всех шинах задней и передней осей. Неравномерное давление – это самое страшное, что может случиться с колесами. Риск аварий в этом случае возрастает многократно, плюс увеличивается вероятность травм других участников. движение. Поэтому необходимо проверять давление во всех шинах и обязательно доводить показатели до рекомендуемых.

  Не пренебрегайте простыми правилами относительно давления в шинах. Если нет представления о рекомендациях производителя, то подсказку можно найти на специальной таблице, которую можно разместить на двери водителя или люке бензобака. Это указывает на оптимальную производительность для определенного диаметра шины и загрузки автомобиля. Придерживаясь этих указаний, удастся не только увеличить срок службы шин, но и обезопасить себя во время поездки.

  Внедорожник УАЗ Патриот ульяновского производства впервые сошел с конвейера в 2005 году, и именно с этого времени он приобрел широкую популярность среди владельцев УАЗов. Сегодня внедорожник УАЗ Патриот продолжает выпускаться и с каждым годом дополняется более современными и усовершенствованными деталями. В этом материале мы рассмотрим такую ​​деталь, как шина, а точнее, какое должно быть давление в шинах популярного внедорожника. Ведь от давления в шинах зависит не только правильная работа автомобиля, но и безопасность водителя и пассажиров.

  Колеса автомобиля УАЗ Патриот – это те детали, которые напрямую участвуют в его проходимости по бездорожью. Кроме того, шины делают автомобиль более устойчивым как на дороге, так и на пересеченной местности. Часто после покупки популярного внедорожника большинство владельцев популярного внедорожника стремятся заменить стандартную резину на более подходящую для их конкретных целей. Среди этих действий важно обратить внимание на давление в шинах внедорожника. Ведь одни привыкли накачивать колеса до 2 атмосфер и более, а другие, наоборот, считают, что достаточно объема в 1,8 атмосферы. Но сегодня мы не будем гадать, какое давление должно быть в колесах Патриота, а узнаем реальные данные.

  Резина на внедорожник УАЗ Патриот может быть следующих модификаций и назначений:

  1. Всесезонная, которую можно использовать как летом, так и зимой.
  2. Грязь, предназначенная для эксплуатации автомобиля в условиях бездорожья.
  3. Зимний, предназначенный для эксплуатации только зимой для возможности преодоления различных заснеженных участков.
  4. Дорога, используемая летом, для движения по асфальтовым дорогам и в городе. Бесполезен зимой и в условиях бездорожья.

  Также есть такие виды резины как экстрим — резина увеличенного размера и низкого давления. Кроме того, резина различается между собой параметрами, общими из которых являются:

  • ширина шины;
  • профиль;
  • диаметр шины.

  В зависимости от этих параметров должна проводиться соответствующая подкачка колес. Итак, давление в шинах на УАЗ Патриот должно соответствовать следующим параметрам, указанным в таблице ниже.

  Давление в шинах, атм	Объем двигателя 2. 7	Объем двигателя 2.2d
  для передних колес:
  225/75R16	2	2,2
  235/70 R16	1,9	2,2
  245/70R16	1,8	1,9
  245/60 R18	1,8	1,8
  для задних колес:
  225/75R16	2,4	2,4
  235/70 R16	2,2	2,2
  245/70R16	2,1	2,1
  245/60 R18	2	2

  За колесами вашего автомобиля нужно ухаживать в первую очередь, так как они являются элементами и деталями, от которых зависит безопасность автомобиля. Есть некоторые рекомендации, которые необходимо соблюдать. Эти рекомендации имеют следующие характеристики:

  1. На автомобиль рекомендуется использовать все четыре колеса одной ширины, диаметра и модели, либо устанавливать их попарно, то есть одинаковые спереди и одинаковые сзади.
  2. При проверке давления в шинах следует измерять его во всех четырех колесах, а не в одном.
  3. Чтобы выяснить, не пропускает ли ниппель воздух, его необходимо проверить мыльной водой. Если стравливается воздух, то следует установить специальный колпачок или заменить ниппель.
  4. Передние колеса изнашиваются быстрее, даже у полноприводных внедорожников. Поэтому рекомендуется периодически (каждые 10 000 км пробега) устанавливать их на заднюю ось.
  5. После прохождения обкатки новой резины необходимо провести для нее балансировку. Примерный обкаточный пробег для балансировки около 500 км.
  6. Давление в шинах внедорожника УАЗ Патриот напрямую влияет на срок службы таких деталей, как двигатель, трансмиссия, дифференциал и мост. Кроме того, это также влияет на расход топлива, что является значимым параметром.

  Оптимальные настройки давления

  Оптимальное количество воздуха, которое должно быть в шинах внедорожника, рассчитывается на заводе, а потому если вы решите прокачать колесо, то это может грозить его разрывом. В противном случае при езде на перекачанных колесах будет заметно резкое ухудшение комфорта. Почему? Потому что шина потеряет свои амортизирующие свойства и даже малейшие ямы, камни и неровности будут передаваться ударами по кузову.

  Более подробная таблица с указанием оптимального давления в шинах УАЗ Патриот приведена ниже.

  Важную роль играет снаряженная масса внедорожника, которая должна соответствовать следующим параметрам:

  • полная масса автомобиля 2600 кг;
  • передний мост имеет нагрузку 1217 кг;
  • задняя ось имеет нагрузку 1430 кг.

  При накачивании или накачивании шин важно соблюдать следующий перечень важных рекомендаций:

  1. При прокачке необходимо учитывать тип резины, часто производитель сам рекомендует оптимальное значение давления.
  2. При снижении давления в шинах наблюдается эффект повышения проходимости внедорожника.
  3. Если давление в колесах снижается, то это негативно влияет на трансмиссию, а также происходит увеличение расхода топлива. Многие замечают, что со слегка приспущенными колесами машина становится комфортнее при езде по неровностям, но на самом деле в такой ситуации множатся все негативные факторы на диске и резине автомобиля.
  4. На внедорожнике важно включать передний мост только тогда, когда это необходимо, иначе длительная работа в режиме полного привода влечет за собой выход из строя раздаточной коробки и повышенный износ передних шин.
  5. Накачивать и проверять давление в шинах внедорожника следует при температуре не выше 20 градусов и не ниже 0, иначе погрешность считывания превысит 10% и более. Почему? Потому что под воздействием солнечных лучей резина нагревается и воздух в ней расширяется, поэтому есть риск ее перекачать. Зимой, наоборот, резина сужается и давление падает.

  Шины УАЗ Патриот достаточно интересная тема, так как давление, размер и тип резины серьезно влияют на поведение автомобиля. Стоит учесть, что зимние шины или грязевые шины УАЗ Патриот должны быть установлены в соответствии с условиями эксплуатации и рекомендациями производителя шин.

  Давление в шинах УАЗ Патриот влияет на управляемость, расход топлива и даже на работу трансмиссии. Часто усиливающийся гул от раздаточной коробки Патриота может свидетельствовать о ненормальном давлении в передних и задних колесах. Накачанные шины позволяют сэкономить на топливе, но негативно сказываются на комфорте и «убивают» подвеску. Недокачанные шины приводят к повышенному износу шин, плохой управляемости и повышенному расходу топлива. Следует учитывать, что зимой давление в шинах всегда ниже из-за низких температур, и по рыхлому покрытию лучше ездить на спущенных шинах.

  Изначально речь пойдет о родной, заводской резине УАЗ Патриот и рекомендованном заводом-изготовителем давлении для шин разного типа. Сегодня на новый Патриот устанавливаются 16- и 18-дюймовые колеса. При этом 16-дюймовые колеса имеют стальные и легкосплавные диски разного типоразмера.

  Начнем с базовых стальных дисков, которые на Патриоте имеют размеры 6,5J x 16х3 и оснащены радиальными бескамерными шинами 225/75 R16. Давление на передних колесах должно соответствовать 2,0 кгс/см2, на задних шинах давление 2,4 кгс/см2. Поскольку дизельная версия Патриота тяжелее спереди из-за увесистого двигателя, для этой версии давление должно быть немного выше спереди – 2,2, сзади такой же показатель – 2,4 кгс/см2. Если вы собираетесь в серьезный рейд по бездорожью, этот тип бескамерной шины может серьезно вас подвести, поэтому ищите более продвинутый вариант грязевой шины.

  Легкосплавные 16-дюймовые диски на Патриот имеют следующий размер 7J x 16х3 и другой размер шин — 235/70 R16. Давление спереди и сзади тоже разное 1,9 и 2,2 соответственно. Дизельный Патриот имеет перед/зад 2,2 и 2,2 кгс/см2.

  В самую дорогую комплектацию УАЗ Патриот сегодня ставят 18-дюймовые легкосплавные диски. Размер самого диска и резины такие — 7J x 18х3 и 245/60 R18. Давление в шинах Патриота с этими колесами должно быть 1,8 спереди и 2,0 сзади. Дизельная версия с такими колесами имеет одинаковые параметры спереди и сзади.

  На появившихся спецверсиях УАЗ Патриот также стояли новые шины 245/70 R16, для бензинового Патриота давление в шинах спереди должно соответствовать 1,8 кгс/см2 (для дизеля 1,9), сзади колеса 2.1, что на бензиновую версию, что на дизельную. Ниже представлена ​​таблица размеров и параметров давления в шинах нового УАЗ Патриот от производителя для наглядности.

  Стоит отметить, что необходимо поддерживать разное давление в передних и задних колесах Патриота, из-за разной нагрузки на передний и задний мосты, что влияет на шестерни раздаточной коробки. Ведь разная скорость вращения колес переднего и заднего полного привода 4×4 может разбалансировать всю трансмиссию. Нередки отказы трансмиссии именно из-за разницы давления в шинах. Поэтому перед покупкой «неродной» резины для Патриота, зимней и грязевой, внимательно изучите инструкцию по допустимому давлению в шинах с учетом нагрузки на ось.

  В России уже много лет популярны такие отечественные автомобили, как УАЗ. Все в нашей стране знают, что Буханка – это не только хлеб, а Патриот – не всегда любитель Отечества. Ну а УАЗ 469 — этот утилитарный внедорожник вообще легенда советского автопрома. Все эти машины имеют неплохие показатели по проходимости, а их «живучесть» порой поражает воображение, хотя побольше внутреннего комфорта в них не помешало бы.

  Каждый автомобилист обязан следить за показателями давления воздуха в шинах. Для каждой конкретной модели автомобиля УАЗ существуют стандарты, которые указаны в паспорте на автомобиль или размещены на дверных арках, написаны на наклейках.

  Знать, какое давление в шинах УАЗ является оптимальным, необходимо для того, чтобы иметь хорошее сцепление с дорожным покрытием и облегчить управление автомобилем. Это влияет на безопасность и комфорт. Не менее важно влияние давления в шинах на износ шин и расход топлива.

  Производители шин также указывают рекомендуемые показатели. То есть получается, что на автомобиль надо поставить колеса, согласно паспорту автомобиля, и накачать их, как говорят разработчики «резины». Это позволит избежать недокачки или перекачивания, что может привести к аварийной ситуации.

  Как правильно накачивать шины

  Нельзя однозначно сказать, какое давление должно быть в шинах автомобиля УАЗ. Ведь на изменение значений будет влиять несколько факторов.

  • Какой модели автомобиль и какие колеса установлены.

  Например, давление в шинах УАЗ Патриот размерностью 245/60 R18 должно быть 1,8 на передних колесах и 2,0 на задних.

  • Производитель шин также имеет значение.

  Например, давление в шинах УАЗ Буханка на передней колесной паре будет 1,7 для ярославских шин и 1,9 для других производителей, а на задней 2,2 и 2,4 соответственно.

  • Насос также зависит от условий эксплуатации и времени года использования.

  Например, давление в летних шинах можно немного увеличить, но надо помнить, что при нагреве воздух расширяется, поэтому повышение должно быть в пределах 7%. Зимой, наоборот, требуется понизить уровень показателей, как и при езде по бездорожью.

  Покупая диски для своего автомобиля, нужно заранее продумать, как, где и в каких условиях они будут эксплуатироваться. Обязательно учитывайте рекомендации производителей автомобилей и шин, чтобы правильно подобрать модель шин и накачать их как положено с учетом всех особенностей.

  Колеса низкого давления

  Многие водители, даже со значительным стажем вождения, понятия не имеют, что такое шины низкого давления и для чего они нужны. В основном такой информацией обладают только любители бездорожья, оснащая своих «железных коней» специальными колесами увеличенной ширины.

  Машины на таких «ногах» в городе встретить очень редко, да и по трассе на них стараются не ездить. На это есть причины:

  • Управлять вездеходом УАЗ на шинах низкого давления по асфальту непросто.
  • Максимальная скорость 80 км/ч.

  Внешне УАЗ Патриот, а именно его часто можно встретить в таком виде, с такой «обувкой» выглядит весьма комично. Но весь налет иронии пропадает, как только видишь ловкость, с которой эти, казалось бы, неуклюжие гиганты маневрируют на бездорожье. Естественно, на обычных шинах такой прыти в грязи и неровностях добиться невозможно.

  Характеристики шин низкого давления

  Теперь пришло время узнать секрет колес низкого давления. В качестве примера возьмем шины AVTOROS M-TRIM (900-450×18), их размер в дюймах: 35,4×17,7 R18. Стоит сказать, что изобретение таких колес – это попытка совместить колеса от вездехода и обычного вездехода.

  АВТОРОС М-ТРИМ (900-450×18)

  У первых отличная плавучесть, а у вторых прямо противоположные свойства — перед конструкторами стояла непростая задача. Ведь получается, что из положительных характеристик только увеличенное пятно контакта, но нет мощной группы зацепов, нет жесткого корда боковин, а без него в дороге не обойтись.

  Какой путь нашли изобретатели? Сделали необычный рисунок протектора, а внутри разборных дисков установили противобурное устройство — это такая штуковина, которая не дает покрышке соскочить с обода.

  • Для движения по асфальту давление в таких шинах должно быть 0,6 атм.
  • На бездорожье, типа болотного ковра, песка, снега, производитель рекомендует их понизить до 0,15 атм.

  Следует понимать, что Патриот на шинах низкого давления не станет как вездеход, попав в водоем, он просто утонет. Зато на бездорожье он чувствует себя вольготно и легко преодолевает неглубокие заболоченные участки, резвится на сырой земле и забирается в горки.

  Несмотря на своеобразный протектор, чернозем или глина, все равно будут забиваться, если долго на них ездить, но должны быть некоторые сложности, не всем нравится езда. Посмотреть, как машина ведет себя в условиях бездорожья, можно на видео.

  По мнению владельцев УАЗ Патриот, использующих такие шины низкого давления, при использовании колес необходимо соблюдать рекомендации производителя, то есть эксплуатировать автомобиль только в определенных условиях с установленными показателями. Не менее важно улучшить сам автомобиль, например, усилить карданные валы и полуоси.

  В заключении

  Чтобы эксплуатация автомобиля приносила положительные эмоции, надо внимательнее относиться к рекомендациям производителей. Если вы будете контролировать накачку шин в соответствии со стандартами, это не только позволит вам чувствовать себя более комфортно за рулем, но и повысит безопасность водителя и пассажиров, а также продлит работу некоторых узлов автомобиля и сэкономит топливо.

  Самодельная сельскохозяйственная техника. Самодельный минитрактор для домашнего хозяйства. Видео

  Самодельная сельскохозяйственная техника очень популярна у фермеров в России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров не ограничен. Получаются довольно интересные разработки, применяемые в сельском хозяйстве.

  Самодельная сельхозтехника

  Многим фермерам знакомы преимущества обычного мотоблока, используемого в хозяйстве. Моторные конструкции обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет решать многие задачи. В результате фермеру облегчается часть земельных работ. В каких конструкциях используется мотоблок?

  Если фермер умеет пользоваться сантехническим инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • транспортировка сыпучих материалов;
  • стрижка газонов;
  • посадка и очистка картофеля;
  • в качестве плуга.

  Все конструкции из мотоблока можно разделить на две группы. В первом случае используют навесное оборудование, во втором ДВП капитально реконструируют.

  Капитальная реконструкция Мотоблока.

  Если проявить упорство и фантазию, то можно сделать уникальную самодельную сельскохозяйственную технику. Основные типы агрегатов производных от Мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной конструкции прицепа. Важно учитывать смещение центра тяжести, которое уйдет назад. Также необходимо расширить передний мост.
  • Метод. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.
  • Празднующий. Почти все фермеры построены из мотоблока Сены. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и отводятся назад. Спереди крепятся два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если на конструкцию мотора установить гусеницы, получается отличный транспорт для передвижения в снежные зимы.

  Домашний картофель

  Картофель крепится к трактору. Во время движения ножи разрезают землю и собирают клубни картофеля. При вибрации от картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проход, где их собирают вручную. Самодельная сельскохозяйственная техника представляет множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину железных конструкций и их прочность. Основой является каркас, который сварен из уголков и швеллера. Из железных пластин сделайте лемеху, которая крепится к кожуху лифта.

  Элевантор дают небольшой уклон. Вращающиеся валы и барабан подготовлены, эталонная часть. Конструкция достаточно сложная, поэтому без особых технических навыков ее не сделать. Да и по стоимости такое устройство будет недешевым.

  Самодельная сельхозтехника своими руками – удачная идея для продвинутых мастеров с особыми навыками. Если таких способностей нет, фермер может выбрать любых юнитов в магазине.

  Минитрактор — незаменимая сельскохозяйственная техника для обработки земли, посева семян и сборки урожая. Эта техника особенно востребована в деревне, у владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новые китайские технологии производства иногда не по карману. Поэтому все больше отечественных мастеров пытаются сделать минитрактор самостоятельно из плетеных материалов.

  Если вы решили собрать минитрактор своими руками, то сначала вам нужно подобрать к нему силовой агрегат. В качестве последнего часто используют зид , двигатель . Это четырехтактный агрегат объемом 0,52 литра. и производительностью 4,5 л/с, что вполне подходит для обработки 2-3 га земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же его легко купить в интернете.

  Еще вариант самоделки . Это двухцилиндровый агрегат, имеющий мощность около 12 л/с и объем 0,42 л. Хотя этот тип двигателей уже давно снят с производства, в интернете имеется большое количество предложений о продаже этого агрегата. Его можно купить примерно за 5 000 – 8 000 рублей.

  Часто при изготовлении самодельных мастеров используются моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

  Этот двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути это двигатель Ваза (ВАЗ 21083), только в облегченном варианте, так как вес у него в 2 раза меньше. Отличительной особенностью двигателя с глазу является малый расход бензина и высокий КПД.

  Более дорогой вариант двигатель от «Жигулей» . Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – достаточно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

  Владельцам мотоблоков сделать миницветок для домашнего хозяйства проще всего, так как в этом блоке уже есть все необходимые узлы управления. Осталось только сделать подходящую раму, и трактор готов.

  Из чего сделать раму

  Сборка минитрактора всегда начинается с рамы. Рама минитрактора выполняет роль основания, на котором закреплены все узлы и детали этого агрегата. Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно изготавливается из 9Уголок металлический 0293, профильная труба или Schwell . Соедините детали сваркой. Каркас может быть сплошным или состоять из двух частей.

  Рама целиком Сделать проще всего. Достаточно сварить прямоугольник из капеллы или уголка. Размер рамы рассчитывается исходя из объема двигателя, коробки передач и других узлов.

  Также среди владельцев приусадебных участков большой популярностью пользуются минитракторы 4х4. Это полноприводный минитрактор с ломающейся рамой . Слово «полный привод» означает, что агрегатом ведут оба моста, передний и задний. Пример такой рамы из Швеллера №10 показан на следующем фото.

  Узел Фар Рама Чаще всего изготавливается автовладельцем автомобиля, например, от ГАЗ-52.

  Основное преимущество самодельного трактора с ломаной рамой — малый радиус разворота агрегата. Благодаря высокой маневренности минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

  Ниже приведены чертежи рамы, соединенной шарниром.

  Из чего состоит ходовая

  Для сборки минитрактора необходимо подготовить его ходовую часть. В него входят колеса, передний и задний мосты, элементы трансмиссии.

  При выборе колес для минитрактора следует учитывать цель использования последнего. Если агрегат сконструирован для перевалки и волочения грузов, то диаметра дисков в 16 дюймов будет достаточно. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

  Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.




  Для изготовления самодельного переднего моста, а также его заднего аналога для полноприводного агрегата , потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ вы можете узнать из этого видео.

  Важно! Мосты должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

  Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на оси колес, самодельный редуктор изготавливать не нужно.

  Плюсы установки гидравлики

  Гидравлика на минитрактор устанавливается для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом. Агрегат с гидравлической установкой имеет свои преимущества.

  1. Автомобиль становится легкоуправляемым. Руль можно крутить, практически без усилий, одной рукой.
  2. Гидравлика позволяет использовать различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, торможение агрегата происходит мгновенно.

  Сделать гидравлику на минитрактор можно, если придется заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

  Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уходит на обслуживание этого узла. Поэтому для тракторов с маломощными двигателями установка гидравлики не принесет никакой пользы.

  Что нужно для чего

  Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельскохозяйственных механизмов, присоединяемых к минитрактору, например, различных фрез для обработки земли, картофеля, косилок, снежных буровиков и др.

  В может быть как зависимым так и независимым . В первом случае вал приводится в движение трансмиссией, передающей вращательное движение на колеса. Как только колеса остановятся, он перестанет вращаться. Независимый POW получает вращение от коленчатого вала двигателя. Следовательно, чем выше обороты двигателя, тем быстрее вращается вал.

  Кроме того, есть тракторы с синхронным типом . Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора. Синхронизация движения и вращения необходима при работе агрегата с посевным оборудованием.

  Изготовление навески трехточечной

  Настрой используется для присоединения к трактору дополнительного оборудования , например, плуга.

  Настроение должно быть подвижным как в горизонтальной плоскости, так и в вертикальной . В первом случае мобильность способствует уменьшению вылета сопла при улавливании. Вертикальное перемещение подвески необходимо для опускания оборудования в рабочее состояние или подъема его в транспортное положение.

  Кожух на минитрактор изготовлен из различных деталей, снятых со старой сельхозтехники. Сделать описание того, как сделать трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет использовать следующие видео, где указаны размеры всех частей устройства.

  Подбор и установка тормозов и сцепления

  Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ . Тормозные колодки необходимо установить на колеса колес, а управление выводится на педаль или рычаг, установленные внутри кабины.

  Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, можно использовать раструб от москвича или уазика.

  Блок сцепления крепится к коробке передач, также взятой с любого автомобиля. Как устанавливается сцепление, вы можете посмотреть в этом видео.

  Установка рулевого управления

  Произвести самостоятельно рулевой механизм достаточно сложно, да и в принципе не имеет смысла, так как все детали можно взять от любой легковой машины.

  При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми отбойниками, имеющимися на поворотных кулаках, установленных на передней балке (изготовление балки было рассмотрено выше).

  Как сделать кабину для минитрактора

  Если в летний период на минитракторе можно работать без кабины, то с наступлением осенне-зимнего периода использование агрегата становится достаточно неудобным или вообще невозможно. Поэтому умельцы стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

  Кабина для самодельной техники изготавливается из листовой стали По заданному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого, вы сможете сделать кабину самостоятельно.

  Совет! Если имеющиеся на чертеже размеры кабины не подходят для размеров вашего минитрактора, их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров – это размер лобового стекла и высоту кабины. Его потолок должен быть выше головы человека, сидящего в 25-сантиметровой кабине.

  Кабина изготавливается следующим образом.




  В общем лучше понять как делается минитрактор своими руками можно посмотреть в этом видео, своеобразное пособие для начинающих.

  Тонкости изготовления гусеничного трактора

  Самодельный гусеничный минитрактор — это техника, главной особенностью которой является высокая маневренность и хорошая проходимость . Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

  Для изготовления минитрактора на гусенице потребуются следующие элементы конструкции.

  1. Рамка. Изготавливается из профильной трубы или чепеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, для гусеничного узла можно использовать и готовый мост от старого автомобиля, который следует укоротить.
  4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

  Для изготовления гусениц Нужно взять 2 шины от трактора и вырезать на них боковые части. Затем эти шины одеваются на колеса, установленные на раме, как показано на следующем фото.

  Чтобы трактор мог поворачивать На задний мост нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым отдельно. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

  В этой подборке несколько идей, которые могут пригодиться самодельщикам для разработки собственных проектов, облегчающих сельскохозяйственные работы. Видео в конце статьи.

  Остроумный газонокосил придумал в своем роде уникальное приспособление: он просто взял три существующие газонокосилки, немного модифицировал их, чтобы прицепить к минитрактору. Теперь ему не нужно часами ходить по полю, чтобы обработать большое пространство. Выглядит самоделка забавно, но вполне работоспособная штука, ускоряющая ровно в три раза придел газона.

  Культиватор автоматически обходит деревья


  Очень удобный механизм. Он имеет не только рабочую часть, но и чувствительный элемент. Трактор с культиватором проходит через поле,
  Как только чувствительный элемент, который выдается немного вперед, задевает деревню, полуавтомат тут же срабатывает и уводит культиватор в сторону для обхода дерева.
