Как выполнить ремонт сабвуфера своими руками

  • 1 Устройство и поиск проблемы

  • 2 Переходим к ремонту

    • 2.1 Разборка

    • 2.2 Подготавливаем к перемотке

    • 2.3 Перемотка

    • 2.4 Собираем все в кучу

  • 3 Теперь немного об электронной начинке

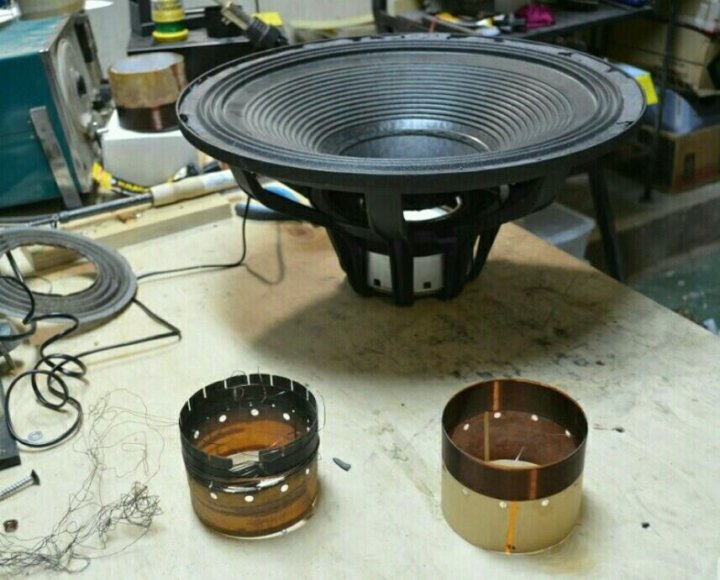

Подготовленный сабвуфер

Как отремонтировать сабвуфер автомобильный, да и вообще сабвуфер, один из часто возникающих вопросов, из-за повсеместного их применения в аудио аппаратуре.
Варианта три, купить новый, отвезти в сервис на ремонт, либо ремонтировать самому. Чтобы самому делать ремонт сабвуферов, надо хотябы немного понимать в электронике, а так же уметь пользоваться паяльником и тестером.

Устройство и поиск проблемы

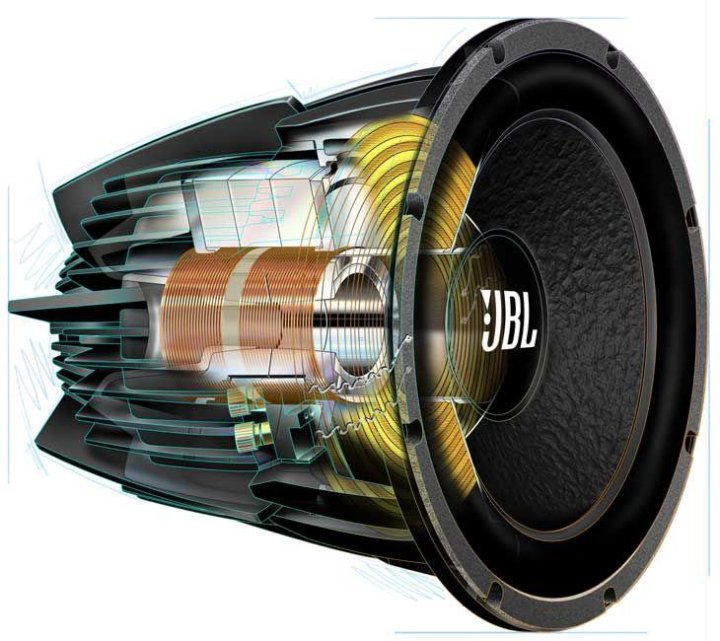

Сабвуфер 5, 1 состоит из колонки, динамика, и усилителя, а так же блока питания:

  • Акустическая колонка как правило выходит из строя только от механических повреждений
  • Выход из строя динамической головки обусловлен попаданием на ее катушку звуковой частоты с мощностью, на которую головка не рассчитана, либо постоянного напряжения, что вызывает перегорание катушки
  • При прослушивании динамика с усилением на максимальной мощности вы столкнетесь с проблемой износа (разрыва) диффузора динамической головки
  • При поломке динамика, он подлежит замене, так как перемотка катушки или ремонт диффузора сабвуфера — это тонкая кропотливая работа и выполнить её качественно, чтобы не испортилось звучание очень трудно

Сначала надо выяснить, какой из элементов сабвуфера дал сбой:

  • Частой причиной поломки блока питания становится нарушенный теплообмен
  • От огромного количества пыли, которое скапливается постепенно внутри блока, случается перегрев деталей, от него они и выходят из строя
  • Тестером проверяем имеется ли напряжение на выходе из блока питания, если напряжение отсутствует, тогда можно быть уверенным, что причина кроется именно в нем
  • При осмотре деталей блока питания, вы можете обнаружить вздутые конденсаторы, либо почерневшую обмотку трансформатора
  • При помощи паяльника отпаивайте испорченные детали, заменяете их новыми, приобретенными в магазине
  • Перегоревший трансформатор можно будет перемотать своими руками, если у вас уже есть опыт в подобном деле, если опыта нет, лучше не браться, или потренироваться на том, чего будет не жалко
  • Если на выходе из блока питания присутствует напряжение, и оно не отклоняется от заданной нормы, тогда можно переходить к усилителю низких частот
  • Плата с усилителем — место где, как правило много транзисторов и микросхем Тестером осторожно прикасаетесь к выходам микросхем, измеряете напряжение
  • Когда при нормальном питающем напряжении они холодные, наверняка ток в них отсутствует, он должен их подогревать
  • Если микросхемы наоборот горячие (они обычно чуть теплые при нормальной работе), это является признаком неисправности
  • По такой же аналогии проверяем все конденсаторы, раздутость, горячая поверхность — симптомы их нестабильной работы

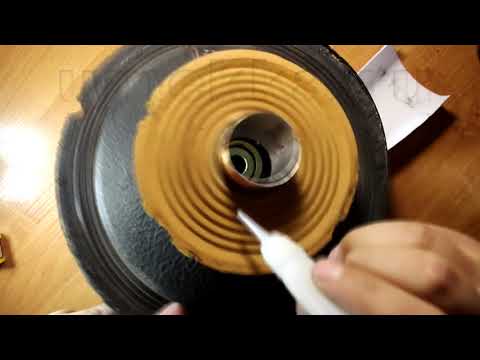

  • Диффузор можно заклеить с обратной полоской скотча, (лучше тонкого картона) края при этом края наклеиваемого материала нужно хорошенько промазать резиновым клеем, что бы клей у вас выступал на поверхности диффузора, ремонт подвеса сабвуфера(см. Как заклеить сабвуфер, чтобы не покупать новый) на этом завершен
  • Сутки просушиваете, затем проверяете работу на малой и средней мощности, если звучание плохое, проще заменить весь динамик, чем возиться с заменой диффузора
  • Замена — это длительный, трудоемкий процесс не дающий никаких гарантий качественного звучания, плюс – одно неосторожное движение, и новому диффузору тоже хана, порвете

Переходим к ремонту

Если вы твердо решили, что перемотка динамика сабвуфера для вас не проблема, тогда, подготовьте следующие материалы и инструменты:

  • Шеллак (либо эпоксидку) для промазывания обмотки сабвуфера
  • Растворитель
  • Клей резиновый
  • Отвертку
  • Паяльник
  • Микрометр
  • Шуруповерт

Разборка

Не все так просто, как кажется, самостоятельный ремонт авто сабвуфера, работа кропотливая:

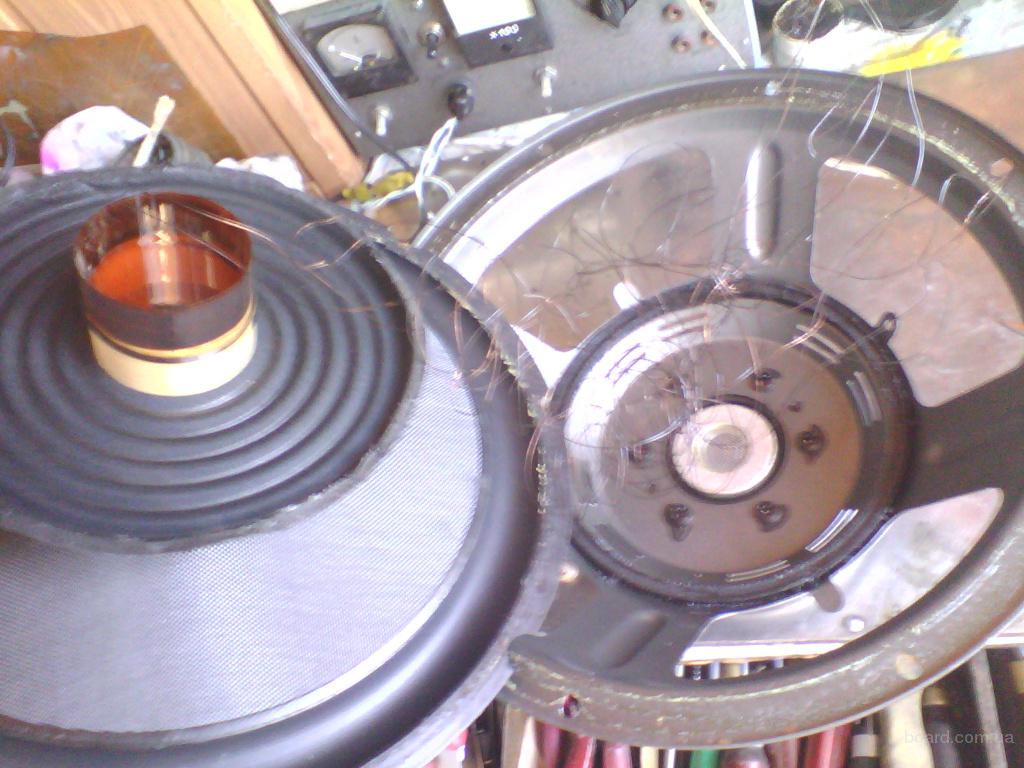

  • Сначала нам необходимо аккуратно разобрать и снять головку сабвуфера, действовать следует не спеша, резкие движения руками недопустимы, иначе можете повредить гильзу катушки
  • Кроме того, нужно соблюдать чистоту в процессе работы, чтобы не попала пыль в магнитную систему, и уж тем более стружка металлическая
  • Иначе, потратив много сил и времени, вместо работающего сабвуфера мы получим груду звенящего хлама

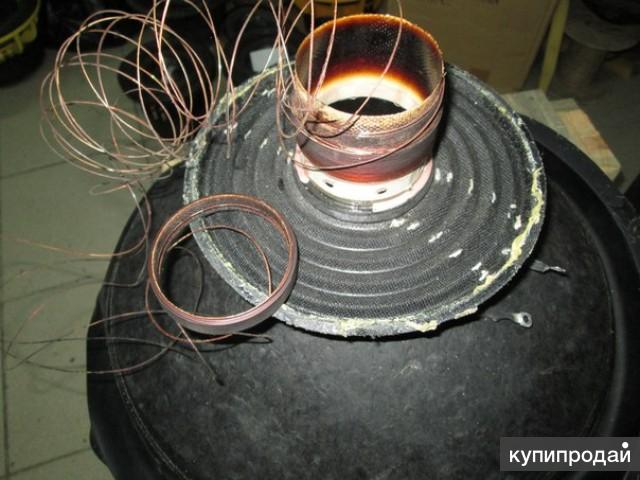

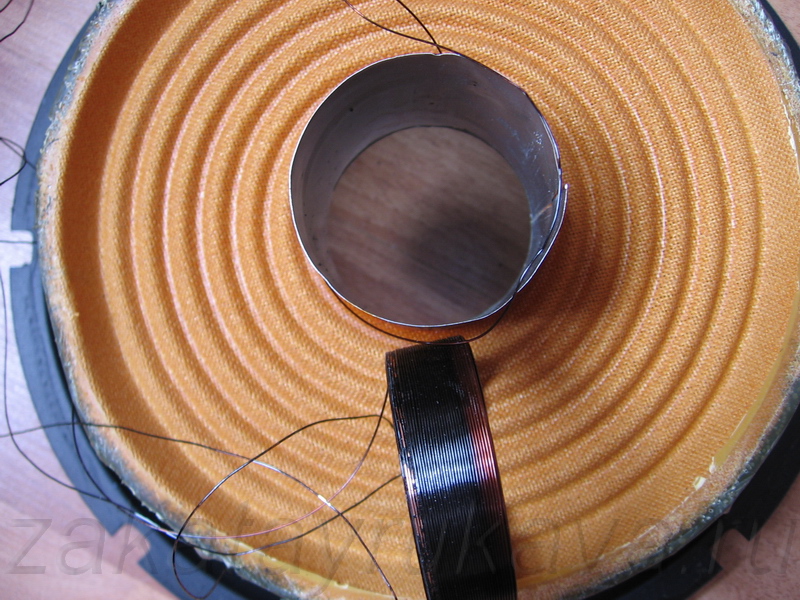

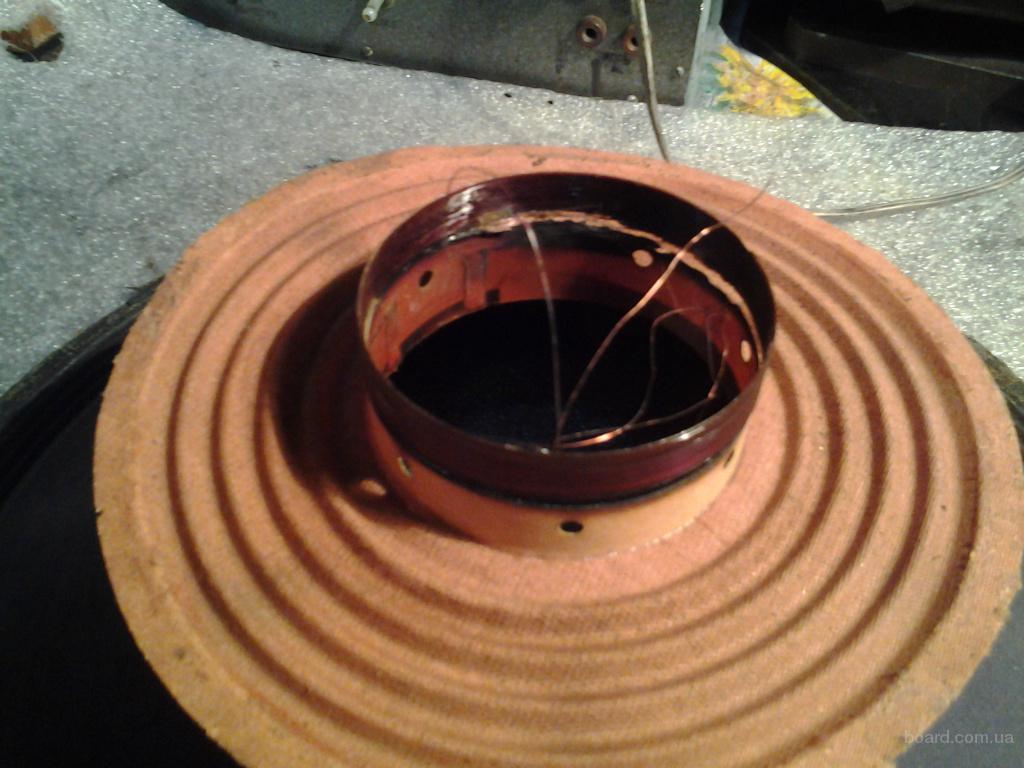

  • Когда добрались до самой гильзы, следует аккуратно размотать старый провод, при этом подсчитать количество витков и в слое и общее количество в катушке
  • Тут чем точнее посчитаете, тем качественнее в итоге получается качество ремонта

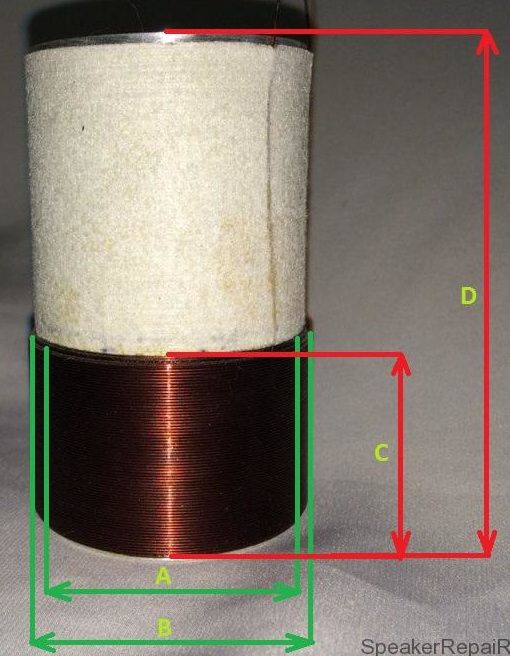

  • Затем нужно обязательно измерить диаметр провода
  • Микрометр и нужен для этой цели
  • Можно, разумеется, замерить штангенциркулем, но точность измерения ниже, если подобных инструментов нет, можете схитрить
  • На отвертку либо гвоздь наматываете проволочку, очень плотно, чтобы виток к витку, и так 10 – 30витков, замеряете длину намотки при помощи линейки
  • Затем надо разделить эту длину на количество намотанных витков, и вы получите примерный диаметр нужного провода (погрешность линейки большая)

Подготавливаем к перемотке

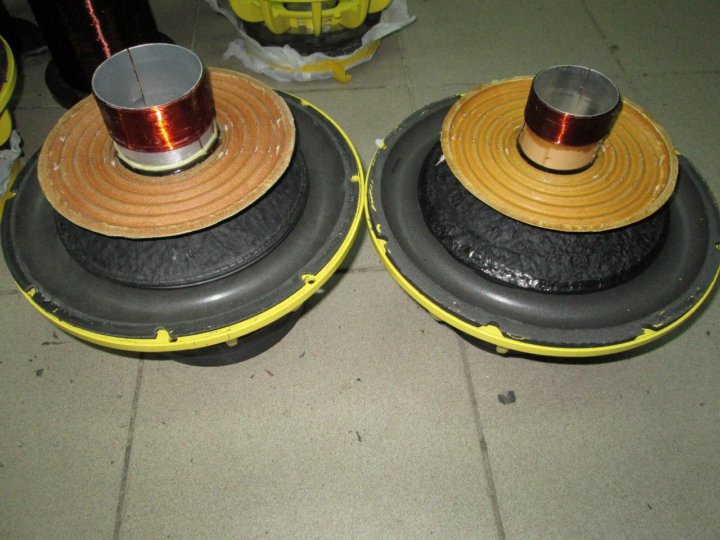

Теперь необходимо подготовить диффузор сабвуфера к перемотке:

  • При помощи оправки, подходящей по диаметру, закрепляете его гильзу в шуруповерте
  • Нужно очень точно подогнать оправку и гильзу, чтоб не деформировать в процессе её перемотки
  • Намазываем эпоксидкой либо лаком поверхность гильзы
  • Затем нужно будет очистить проволоку нужного нам диаметра
  • Проволочку пропускаем через тряпочку, пропитанную растворителем
  • После этого смазываем эпоксидкой, либо шеллаком
  • Разумеется, после этого, инструкция предписывает, что покрытие должно просохнуть

Перемотка

Проволока и гильза у нас готовы, переходим к перемотке:

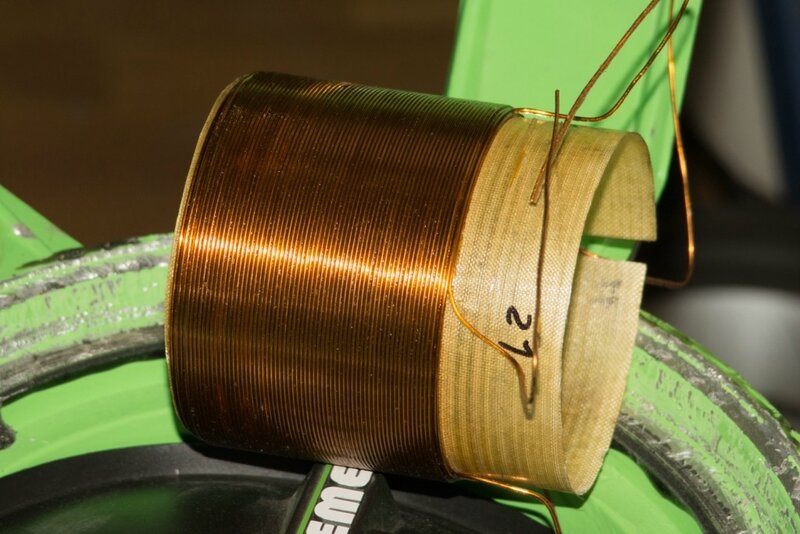

  • Сразу припаиваем начало новой обмотки ко второму, если идти по ходу намотки проволоки, выводу (таким образом исключаем лишнее пересечение проводов, это положительно сказывается на сроке службы отремонтированного динамика) и начинаем наматывать, фото ниже
  • Важно при этом фиксировать натяг и считать витки не забывать, ведь чем точнее мы намотаем, тем будут ближе к заводским характеристики динамика
  • После каждого слоя лучше проходить обмотку лаком, после укладки обмотки, припаиваете второй контакт, отрезаете проволоку
  • Промазываете всю катушку ещё раз лаком

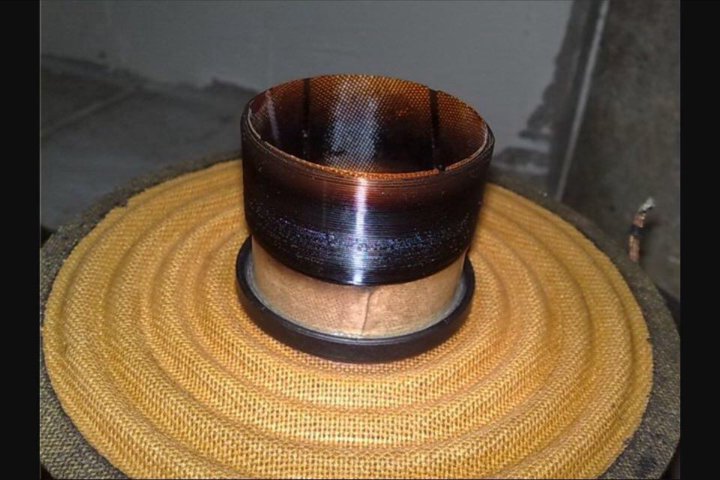

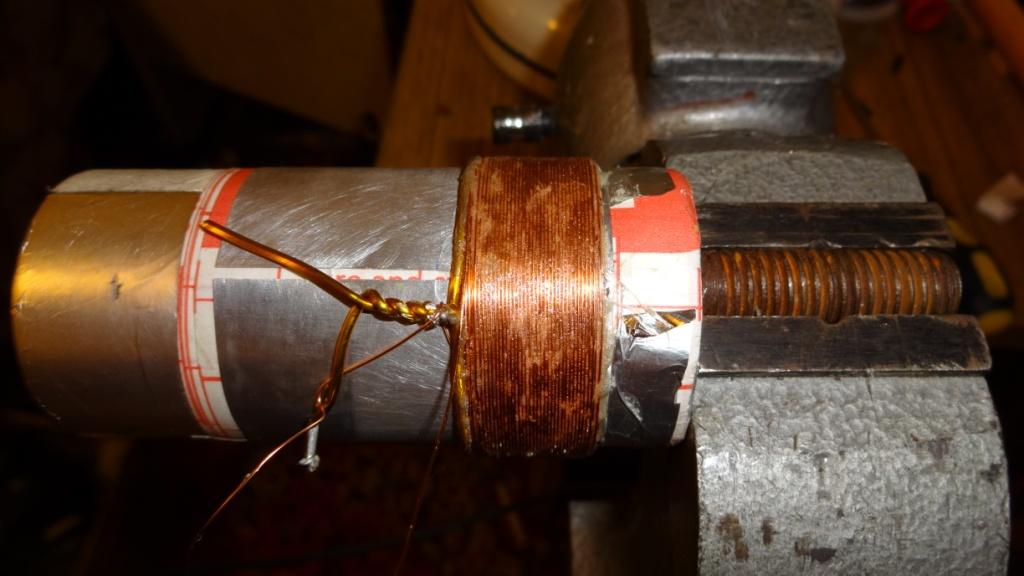

Первый слой нашей обмотки, надетой на шуруповерт

  • После завершения намотки катушки, нужно будет оставить её на сутки для полной просушки
  • А если вы использовали шеллак, тогда катушку необходимо нагреть до 80-120 градусов (например в духовке)
  • Шеллак в ином случае не застынет
  • Вот главное неудобство при применения шеллака
  • Зато когда он высыхает, остается некоторая доля эластичности, что полностью исключает повреждение обмотки от усыхания пропитки либо при её термическом расширении
  • После просушки остается присоединить диффузор к динамику, и
  • ремонт автомобильных сабвуферов считать выполненным успешно, если все работает

Собираем все в кучу

Чтобы катушка не терлась об магнитную систему, нам необходимо выставить равномерный круговой зазор:

  • Для этой цели подойдет бумага, нарезанная полосками
  • Вставляем ее по кругу (где это возможно) между корпусом и катушкой, тем самым получаем равномерный зазор
  • Проверяем на отсутствие заеданий и зацеплений, перемещая рукой диффузор аккуратно вниз и вверх

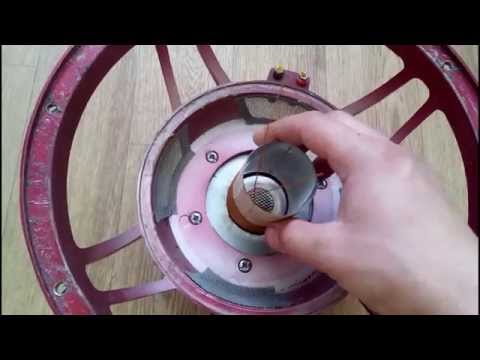

Вставляем бумажки между катушкой и корпусом

  • Затем проклеиваем подвеску нашего динамика и аккуратненько вставляем на место
  • Даем деталям время подсохнуть
  • Потом можно вытаскивать центровочные бумажки
  • Еще раз нужно проверить на заедание
  • Когда все в полном порядке, кладем слой клея
  • Высушим и ставим готовый сабвуфер в машину, на проверку
  • Не забываем при этом снизить громкость вполовину
  • Перемотка катушки сабвуфера завершена

Теперь немного об электронной начинке

Устройство практически одинаковое, разве что размеры побольше, микросхемы, либо конденсаторы могут стоять в другом порядке:

  • Рассмотрим подробнее преобразователь напряжения, блока питания и усилитель
  • Усилитель сабвуфера ceratec как правило стоит двухканальный, но два канала подключаются к одной единственной динамической головке
  • При этом каждый канал в усилителе усиливает разную звуковую частоту, низкая и средняя, как правило
  • Кроме того современные усилители, почти все, работают на одной микросхеме из серии TDA
  • Чтобы получить большую мощность на выходе усилителя, двенадцати вольт от бортовой сети машины не хватает, для мощных микросхем питающее напряжение от 40вольт
  • Поэтому в схеме сабвуфера b w стоит встроеный высокочастотный преобразователь, который преобразует напряжение 12 вольт в необходимое для нормальной работы усилителя

Сабвуфер без корпуса

  • На рисунке всю схему мы разбили на три главных блока. А1 – управление эквалайзером, он выходит из строя крайне редко, сломать его нужно постараться, уделять ему время не станем, меняется целиком
  • А2 – это преобразователь напряжения, а А3 – получается усилитель мощности Подробнее остановимся на А2 и А3

Немного увеличенная схема

  • Напряжение, через фильтр, приходит к конденсатору С1, оттуда подается к транзисторным ключам VT1 и VT2
  • Транзисторными ключами управляет сигнал высокой частоты, вырабатываемый микросхемой DD1
  • Усиленный сигнал с транзисторов VT1-VT2 приходит на трансформатор Т1, там напряжение превращается с 12Вольт в 40 Вольт
  • Причем вторичная обмотка трансформатора состоит из двух обмоток, для выпрямления применяется выпрямитель, состоящий из двух диодов
  • Чтобы разгрузить эти диоды параллельно им установлено еще два диода
  • Каждая из микросхем DD2 и DD3 питается только от своих диодов
  • Чтобы сгладить высокочастотные импульсы установлены конденсаторы, отмечены С2 и С3
  • Преобразователь А2 на этом заканчивается, далее идет усилитель мощности А3
  • Современные усилители состоят из единственной микросхемы
  • На входе её, для получения нормальных выходных параметров, должен присутствовать сигнал определенной величины
  • Конструкторы этого сабвуфера решили, что не каждой автомагнитоле хватит мощности, а точнее силы выходного сигнала с первичного усилителя, чтобы получить номинальные выходные параметры
  • Поэтому добавили транзистор, чтобы усилить сигнал перед входом микросхемы, на схеме DD2 и DD3
  • Вот список основных радиодеталей, которые выходят из строя чаще всего
  • Бывает, что за замену одного конденсатора цена в мастерской будет немалая, а работа то копеечная
  • Поэтому, лучше проверить всю схему самостоятельно, прежде чем платить не глядя

Дополнительно рекомендую изучить видео по ремонту.

  • Автор: Григорий Романчук
