Делаем самодельный тестер для свечей зажигания

Каждый автолюбитель не раз сталкивался с такой проблемой, что очень срочно нужно проверить систему зажигания автомобиля, а именно искру в свечах. Это очень легко сделать самому, не обращаясь за помощью к специалистам, которые работают в сервисных центрах.

Как это сделать – смотрите на видео:

[media=https://www.youtube.com/watch?v=Q11-euJBv4s]

Для создания тестера понадобится:
— свеча;
— крокодильчик с проводком;
— большой крокодильчик;
— пьезоэлемент от зажигалки;
— паяльник;
— изолента4
— клеевой пистолет.

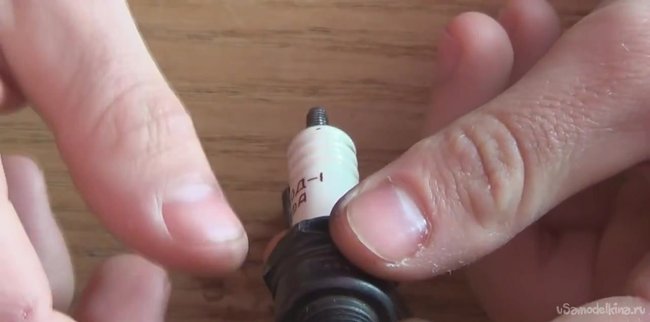

Первым делом следует достать свечу зажигания из головки блока цилиндров и тщательно ее осматриваем. Обязательно обращаем свое внимание на наличие нагара на ней и его количество. В том случае если нагар присутствует, то Его можно удалить небольшим куском наждачной бумаги, основательно все зачистив. Но помните, что, наждачную бумагу нужно брать самую мелкую.

На что еще обращаем свое внимание при осмотре – так это зазор между двумя крайними электродами. Он должен составлять 0,7 — 0,9 мм. Если зазор оказался немного меньше, то в этом случае боковой электрод следует слегка отогнуть до нужного расстояние. А если оказался больше – немного подогнуть.

Кроме этого нужно помнить о том, что следует проверить и саму свечу, вырабатывает ли она искру. Чтобы это проверить есть несколько способов. Например, четыре свечи между собой связать проволокой, которую заземлить на массу автомобиля. После этого подсоединить наконечники высоковольтных проводов. А затем прокручивать двигатель стартером и смотреть за искрой. Недостаток такого метода в том, что для этого необходимо два человека. один будет прокручивать двигатель стартером. А второй смотреть за искрой.

Поэтому предлагаем более простой вариант проверки свечи.

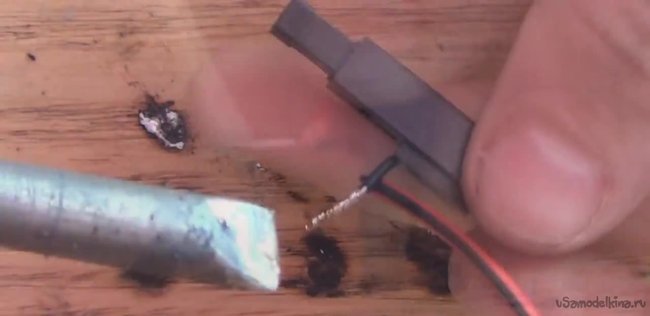

Припаиваем провод от маленького крокодильчика к пьезоэлементу, который в свою очередь припаивается к большому крокодильчику. Места паек тщательно изолируются при помощи изоленты. Это нужно для того, чтобы искра нигде не пробивала. Также места для изолирования можно залить горячим клеем.

После того, как конструкция собрана, можно переходить к тестированию. Крокодильчики крепятся на разные концы свечи и нажимается пьезоэлеент. Сразу можно увидеть вырабатывает ли свеча искру.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Подробная инструкция, как самому проверить свечи зажигания своими руками

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто – двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность – читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Как определить неисправности?

Тестер для диагностики СЗ

Выявить своими силами работоспособность СЗ не так сложно – это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
7. Еще один, не менее важный признак – наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

Две СЗ – с налетом и без него

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить – не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп – прибор для регулировки зазора – настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки – он называется тестер либо мультиметр. Нужно отметить, что тестер – это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр – это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп – на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео – Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео – Наиль Порошин).

Самостоятельная чистка СЗ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
3. Использование пескоструйной машинки – такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств – уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола – как показывает практика, данный метод также является довольно эффективным.
5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
7. «Дедовский» способ очистки – с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку. Более подробно об очистке и способах определения причины появления нагара сказано в этой статье.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор.

 Загрузка …

Видео «Самодельное устройство для диагностики СЗ»

Как самодельный прибор для проверки свечей зажигания позволяет произвести диагностику – смотрите на видео ниже (автор видео – Olegsh).

avtozam.com

Тестер свечей зажигания

У каждой свечи зажигания есть свой определенный срок службы, хотя с нашими экстремальными условиями эксплуатации, этот срок может меняться. Хотя можно и просто заранее заменить свечи, но бывает что свечи стоят кругленькую сумму. По этому случаю для проверки и настройки свечей есть устройства. Вот про такой тестер я вам сейчас и расскажу.

При покупке новых свечей, в магазинах обычно их тестировали, показывали как они вырабатывают искру, но это же на новых свечах. Не встречал не работающие новые свечи. А вот когда у вас на руках старые свечи, и к примеру ошибка пропуска зажигания в определенно цилиндре. Можно это сделать дедовским методом, на «искру».

Достаточно опасный метод, особенно когда высоковольтный кабель прошивает и вы в сланцах. После одно из такого тестирования у меня еще долго дергался палец, так как катушка зажигания может вырабатывать до 25-30 кв напряжение. Вообщем не приятное действо. Так вот для проверки работы, настройки зазора и существует такое устройство.
Коробка с 2 гнездами для установки свечи и блок питания.

Блок питания с евро вилкой. Длинный провод в 1.5 метра для подключения устройства к электро сети.

На блоке свой серийный номер

Характеристики блока питания. Питание от 220в, а вот на выходе 12в и 1.5а. Какой либо индикации о подключении к сети нет.

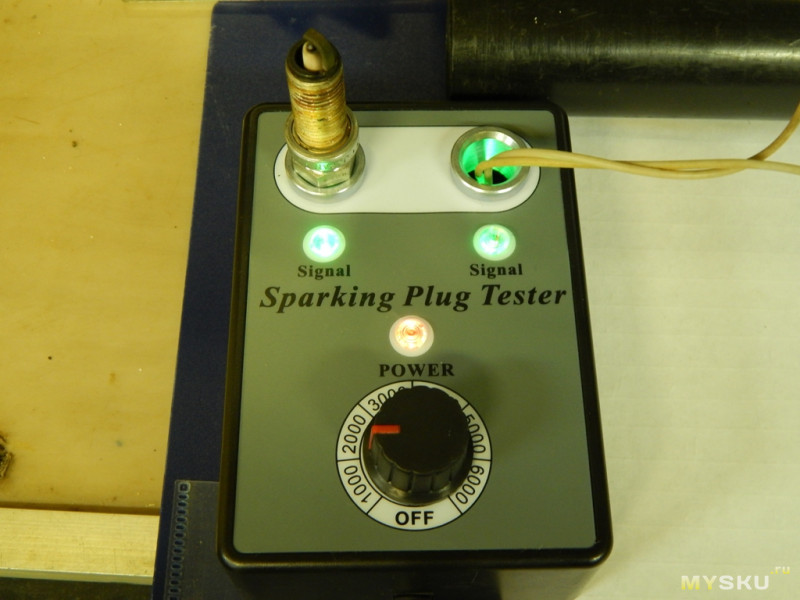

Сам тестер, это пластиковая коробка с 3 индикаторами работы, 2 отверстиями для установки свечи зажигания, а так же регулятора напряжения.

Не обязательно испытывать сразу 2 свечи, есть возможность по одной. Свечи как видно устанавливал от разных автомобилей, с разными размерами.

Смысл проверки. Устанавливаем свечу (свечи) подключаем блок питания к сети и регулятором напряжения проверяем искру. На регуляторе есть деления до 6000в.

При этом при включении тестера загорается индикатор расположенный рядом с регулятором, а так же рядом с установленной свечей. После включения индикаторы горят красным. Не обращайте внимание на провод с правой стороны, его я использую для замера напряжения и об этом чуть ниже.

А после того как начнется подаваться напряжение индикаторы подсвечиваются зеленым. Ну и на свечах будет видно искру.

Перейду наверное к тестам. Стало интересно на сколько соответствует заявлено напряжение которое указанное на регуляторе с действительным. Подключаем к киловольтметру.
1000в

2000в

На максималку. Звук как от электрошокера и появляется запах озона.

Ну после испытаний можно и посмотреть что внутри. Разбирается легко, снизу коробки есть 4 самореза, вот их и откручиваем. На верхней крышке крепления отверстий для установки свечей и один из контактов.

Плата тестера

более подробно

Подведя итоги можно сказать, что довольно интересное и наглядное устройство для проверки свечей зажигания, а так же их регулировки. Подходят большинство свечей от современных автомобилей. Напряжение слегка завышено, что возможно даже лучше для проверки. И не забываем о безопасности удара электрическим током.

На момент распродажи можно чуть сбить цену купоном L1515K до 19.36$

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Проверка свечей зажигания под давлением своими руками

Среди ассортимента автомагазинов присутствуют специальные приборы для проверки свечей зажигания под давлением, их внешний вид напоминает «пистолет». Стоимость устройств небольшая: приборы пользуются спросом среди автомобилистов. В этой статье описан принцип работы тестера для диагностики СЗ, а также способы, позволяющие изготовить измерительное устройство своими руками.

Заводское изделие

Тестер заводского производства.

Заводской прибор для проверки свечей зажигания под давлением имеет следующие основные узлы:

• корпус в виде пистолета, оборудованный специальным наконечником, выполняющим роль щупа;
• световой индикатор;
• колпачок из пластика, имеющий внутри сердечник, подсоединенный к проводу;
• внутри устройства расположен небольшой генератор, его назначение — диагностика работоспособности СЗ.

При проверке исправности СЗ вышеописанным прибором, нет необходимости запускать двигатель — это позволяет сэкономить расход топливной смеси.

Работоспособность СЗ проверяется таким образом:

• осмотрите СЗ, при наличии внешних дефектов (нагарообразование, нарушение целостности свечного корпуса, повреждение контактов) замените изделия новыми;
• отсоедините высоковольтный провод, на его место установите пластиковый колпачок измерительного устройства;
• наконечник «пистолета» уприте в ГБЦ;
• надавите кнопку измерительного прибора несколько раз, при этом следите за лампочкой – индикатором, присутствие на ней вспышек указывает на исправность диагностируемой СЗ.

Учтите: отсутствие искрообразования во время проведения диагностики указывает на неисправность тестируемой свечи.

Основной недостаток устройства — погрешность измерений, нельзя судить по наличию искры о сто процентной исправности свечи: давление, создаваемое «пистолетом» отличается от параметра давления действующего внутри двигателя. Образованная искра может иметь недостаточную мощность для обеспечения нормальных эксплуатационных характеристик силового агрегата.

Изготовление тестера в домашних условиях

Разная сила искрообразования на свечах, тестируемых с помощью камеры высокого давления.

Проверить работоспособность СЗ можно при давлении от десяти атмосфер. Предлагаем вам ознакомиться с одним из способов изготовления стенда для проверки работоспособности свечи, своими руками:

1. Для проведения диагностики сварите специальную герметическую камеру, с помощью которой можно наблюдать за искрообразованием. Создать высокое напряжение можно используя КЗ от машины и УАЗовский вибратор.
2. С помощью сварки, изготовьте из листа стали куб 60х60 мм.
3. На одной грани куба предусмотрите крепление для специального органического стекла, имеющего большую толщину. Толщина стекла играет важную роль: внутри куба будет создаваться высокое давление. Через стекло вы будете наблюдать мощность свечной искры.
4. Напротив грани со стеклом внутри куба приклейте небольшое зеркало, оно необходимо в ситуациях, когда обзор будет преграждать боковой электрод.
5. С торца изделия приварите штуцер для СЗ;
6. Приварите наконечник, для подачи сжатого воздуха.

Принцип работы самодельного устройства простой состоит из последовательности:

• вкрутите свечу;
• подайте в куб сжатый воздух;
• включите катушку зажигания;
• через смотровое окошко из стекла, наблюдайте за искрообразованием.

Отсутствие искры указывает на необходимость замены тестируемого изделия.

Рекомендуем посмотреть видео об изготовлении прибора для проверки свечей зажигания под давлением своими руками:

Заключение

Неисправность свечей зажигания приводит к возникновению неприятных симптомов у автомобиля:

• чрезмерное потребление горючего машиной;
• плохой пуск силового агрегата на холодную;
• снижение КПД автодвигателя;
• нестабильная работа мотора;
• недостаточное количество оборотов;
• поломка двигателя.

Возникают вышеописанные неисправности не только при езде на изношенных свечах, такие перебои в работе машины можно наблюдать и после установки совершенно нового свечного комплекта. Часто среди 10 новых СЗ оказывается 30%неработающих изделий. Поэтому стоит проверить свечи зажигания под давлением перед их установкой на силовой агрегат, эта процедура не займет много времени. Для проведения диагностики можно купить специальный тестер в автомагазине либо соорудить его самостоятельно. Обратите внимание: условия на стенде для тестирования СЗ отличаются от реальных, поэтому если свечная искра во время проведения диагностики отсутствует, можно смело заявлять о неисправности СЗ.

pro-zamenu.ru

Как проверить свечи зажигания мультиметром самостоятельно

Когда свечи зажигания работают исправно, то и весь двигатель трудится аналогично. Если эти составляющие повреждаются, возникают определённые проблемы. С ними знаком почти каждый автолюбитель. Очень важно проверять их на предмет исправности. Как проверить свечи зажигания мультиметром? Операцию можно осуществить как в сервисном центре, так и в домашних условиях. Проверка свечей зажигания своими руками эффективнее в плане полевых условий, но разберемся в вопросе подробнее.

Свечи зажигания

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

1.  Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
2.   Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
3.   При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
4.   Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
5.   Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
6.   Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
7.   На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
8.   На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
9.   Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Методики диагностики

Периодически диагностировать своими усилиями свечи в собственном автомобиле крайне необходимо. Часто их диагностику выполняют специалисты, осуществляющие ТО всего автомобиля или его силовой системы.

Свечи зажигания – составляющие, вполне доступные и для самостоятельной диагностики. Проведение этой работы не является проблематичным. Важно аккуратно вынуть, сложить их по порядку, чтобы затем не перепутать.

Визуальный метод

Как уже было замечено, самый простой метод диагностики – визуальный. Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику. Далее предложены фотопримеры с разными кондициями:

1.  Нормальное рабочее состояние.
2.   Повышенные траты горючего.
3.   Слабый состав из горючего и воздуха.
4.   Лишнее образование присадок.
5.   Маслоотражательные колпачки в плохом состоянии.
6.   Сломан один из клапанов или перегородка между кольцами поршня.
7.   Мотор трудился слишком долго или применялось топливо низкого качества.
8.   Сгорело масло из-за выработки маслосъёмных колец поршня.

Как проверить исправность свечей зажигания? На них исключаем: деформации, сколы, разные царапины и т. д.

Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогарает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично.

Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.

Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия.

Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.

Как проверить свечи зажигания в домашних условиях

Самостоятельная проверка может проходить по нескольким методикам. Так или иначе, в любом случае, предварительно отсоединяются кабели. Обычно они направлены к распределителю.

Когда требуется вычислить определённую неисправную, нужно её вынуть и очень внимательно послушать, как трудится двигатель. Если при устранении, двигатель звучит так же, значит, она и есть причина неполадок. Проверка свечей зажигания тестером уже специфичнее, что разберем далее.

Диагностирование

Как проверить свечи зажигания самому на инжекторе? Эта методика считается одной из самых распространённых и применяемых видов проверок. В быту диагностика идёт по таким стадиям:

1.  Элементы как следует очищаются: устраняется нагар и прочие загрязнения.
2.   С применением щупа (устройства для контролирования зазора) настраивается дистанция между электродами.
3.   Нанизывается провод.
4.   Свеча прикладывается металлической стороне автомобильного силового аппарата. Так образуется требующееся электрическое взаимодействие.

Если у вас возникают сложности с проверкой по такому принципу, тогда как проверить работу свечей зажигания на инжекторе? Можете просто запустить стартер, а затем и сам двигатель. Когда при запуске сразу образуется искра синего цвета, значит, все хорошо. Если получается искра с красным оттенком, или вовсе нет, нужна замена. Проверка искры свечи зажигания на этом закончена.

Устройство мультиметра

Диагностика с применением мультиметра

Как проверить свечи зажигания мультиметром? Мультиметр – крайне удобный прибор для проведения подобных диагностик. Его также называют тестером. Не нужно его путать со стендовой проверкой. Стенды встречаются на СТО. Для дома он совершенно не годится.
Проверка свечей зажигания мультиметром: применяя щупы, можно осуществить их изучение на присутствие внутреннего короткого замыкания.

С мультиметром работать довольно просто. К тому же по своей конструкции он не является сложным прибором. А как проверить сопротивление свечи зажигания мультиметром? Для выявления потенциальных коротких замыканий производятся такие действия: щуп данного прибора накидывается на элемент, последний щуп – на её цокольную часть. Если при контакте образуется искра, значит, проблем нет. Она года к дальнейшему использованию. Вот как проверить свечи зажигания тестером.

Диагностика с помощью особого пистолета

Это довольно интересная методика. И часто задействуется для домашнего диагностирования. Здесь необходим особый пистолет для проверки свечей зажигания. Этот прибор в мировой автомобильной практике используется уже достаточно долгое время. А вот отечественные автолюбители стали его широко применять сравнительно недавно.

Эта методика подразумевает проверку под специальным давлением. Алгоритм проведения данной операции:

1.  Свеча ставится в специальный разъём пистолета. Затем на неё крепится колпачок.
2.   После надёжной фиксации свечи, следует нажать на курок такого пистолета. После нажатия требуется проявить наибольшую сосредоточенность.
3.   Если после этого нажатия образовалась искра, а на самом пистолете засияла лампочка, значит, проверяемая деталь работоспособна.

Обозначенная методика не завоевала огромную славу среди российских автолюбителей, поскольку она не гарантирует абсолютной уверенности в хороших рабочих кондициях свечи. К тому же проверка производится под давлением. А в пистолете оно существенно отличается от давления в автомобильной технологии. Но зато, благодаря этой методике водитель может совершенно не сомневаться в поломке свечи. Тем более, если этот факт был определён в процессе проверки.

Самостоятельное очищение свечи

Во многих случаях диагностика свечи сводится к её очистке. Ведь свеча, покрытая нагаром и грязью, начинает работать всё хуже и хуже.

Самостоятельное её очищение проходит по таким методам:

1.  Ручной метод. Здесь не требуются вспомогательные приборы. Крайне важно соблюдать аккуратность, иначе можно повредить электрод. Также в этом деле не нужны острые предметы. Сгодятся: щётка из металла, зубная щётка, наждачка с мелкой зернистостью.
2.   Применение песка. Нужна ёмкость с ним и дрель. В последнюю ставится свеча. Её окончание с электродом ставится в песок. Запускаем дрель. Смотрим за качество оборотом (незначительные).
3.   Применение пескоструйного аппарата. Такой метод эффективно устраняет отложения и нагары. Здесь используются разные типы песка. Операция проходит с эффектом сжатого воздуха.
4.   Химическое очищение. Этот метод помогает быстро ликвидировать отложения. Здесь применяются такие средства, как ацетон, препарат («Фейри» или его аналоги) и уксус. Также годится состав для очищения карбюратора или препарат от ржавчины. Некоторые умельцы для чистки задействуют «Кока-колу». Любое их указанных средств наносится слоем примерно в 3 мм. Так держится порядка 4 минут. Затем промываем питьевой жидкостью. Для очищения крайней части задействуются спички или деревянные палки.
5.   Применение силита. Свечи помещаются в банку. В неё заливается это средство. После чего ёмкость ставится под горячую воду. Получается химическая реакция. Следует час ожидания. Затем можно очищать электрод стандартной зубной щёткой.
6.   Использование уксуса. Свеча ставится в банку с ним. Время пребывания – 1 час. Затем в этот состав накапывается немного электролита. Далее свеча чистится. Можно задействовать зубочистку.

Не проводите диагностику свечей, снимая колпаки на включённом двигателе. Риск получить удар током. Также можно сжечь катушку или коммутатор.

Создание своего тестера

Метод проверки с тестером довольно эффективен. Но если у вас нет подобного прибора, его можно создать самостоятельно. Здесь основой служит зажигалка, а операции таковы:

1.  Разбирается зажигалка. Устраняется пьезоэлектронная составляющая с парой проводов.
2. Окончания провода немного удлиняются и изолируются.

Провод крепится к верхнему контакту, а база блока присоединяется к корпусу.

Суть проверки таким устройством такова: если при нажатии его кнопки видна искра, свеча работает хорошо. Если искры нет, свеча сломана.

Диагностика. Методика остекления

Как проверить свечу зажигания на работоспособность? Методика предполагает, что верхняя сторона изолятора будет менять свой цвет. Должен получиться жёлтый цвет с хорошим, почти глянцевым блеском. По виду эти свечи похожи на стекло.

Такая дилемма образуется после весьма беспечного движения на автомобиле. Здесь может быть слишком интенсивное применение кикдаунов и перегазовка. Так нарушается образование искр на значительных оборотах, и на поверхностях возникают стеклообразования. Этот дефект нельзя устранить своими силами. И свечи подлежат замене.

Важно своевременно проводить диагностику свечей зажигания, чтобы в дальнейшем избежать проблем с двигателем.

Видео: как проверить свечи зажигания мультиметром:

Видео: как проверить искру на свече зажигания

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Стенд для проверки свечей зажигания своими руками

Привет всем любителям самоделок. В данной статье я расскажу, как сделать стенд для проверки свечей зажигания своими руками. Данный стенд поможет определить состояние свечи, а также посмотреть на ее работу под давлением. Он будет полезен тем, кто самостоятельно обслуживает свой автомобиль, а также занимается небольшими ремонтами.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки стенда для проверки свечей зажигания, а также его тестирования в реальных условиях.

Для того, чтобы сделать стенд для проверки свечей зажигания своими руками, понадобится:
* Автомобильный переносной компрессор, работающий от 12 В
* Коммутатор с проводкой от автомобиля «Жигули»
* Катушка зажигания с бронепроводом
* Два тумблера
* Компьютерный вентилятор с тремя выводами
* Переменный резистор
* Паяльник, флюс, припой
* Небольшой отрезок шланга
* Камера высокого давления с резьбой под свечу зажигания
* Лист металла толщиной 2 мм
* Сварочный аппарат
* Баллончик краски
* Сварочная маска, краги
* Защитные очки, наушники, перчатки
* Углошлифовальная машинка, отрезной круг
* Электродрель

Шаг первый.
Главной деталью стенда является камера высокого давления.

Она была заказана у токаря, но при желании ее можно сделать самому, если есть токарный станок по металлу. Сделана данная камера из круглой металлической болванки, в ней проточено отверстие и вставлено под углом 45 градусов зеркало, нарезана резьба на корпусе и на крышке.

В крышку установлено оргстекло толщиной порядка 4 мм, для плотного прилегания имеется резиновое кольцо внутри крышки, а также на самом корпусе посажено кольцо, но большего диаметра, что обеспечивает наибольшую герметизацию.

На самом корпусе просверлено отверстие и нарезана резьба под свечу зажигания, а относительно этому отверстию на 180 градусов приварен спускной клапан, роль которого выполняет ниппель,предназначен он для спуска давления в камере перед выкручиванием свечи.


Также на самом корпусе находится штуцер для подключения шланга к компрессору, с той же стороны просверлены два отверстия и нарезана резьба под установку на стенд.

Шаг второй.
Далее собираем электрическую часть.

По схеме подключаем детали, после чего проверяем схему в работе, подключив питание 12 вольт.


При подключении питания начинает крутиться вентилятор и катушка зажигания вырабатывает искру, а при помощи переменного резистора можно изменять частоту биения искры, то есть имитировать обороты двигателя.

После проверки спаиваем надежно провода при помощи паяльника и припоя, для лучшей пайки используем флюс, далее изолируем оголенные провода.

Шаг третий.
Из листа толщиной 2 мм выпиливаем части корпуса углошлифовальной машинкой, особых требований здесь нет, главное чтобы все детали стенда поместились внутри корпуса. При работе с углошлифовальной машинкой будьте аккуратны, одевайте защитные очки, перчатки и наушники. Затем при помощи сварочного аппарата свариваем из листов металла корпус. При работе со сварочным аппаратом не забывайте использовать сварочную маску и краги.

Далее устанавливаем все детали внутрь корпуса, ко дну прикручиваем катушку зажигания, а к стенке коммутатор, также прикручиваем компрессор.

Для отвода воздуха в боковой стенке просверливаем отверстия по кругу и устанавливаем вентилятор.

Для регулирования частоты оборотов на верхнюю крышку прикручиваем переменный резистор в заранее просверленные отверстия, а также два тумблера, один под включение компрессора, другой под включение катушки зажигания и вентилятора. Камеру высокого давления прикручиваем также на верхнюю крышку при помощи двух болтов, к ее штуцеру подсоединяем шланг от компрессора. Из корпуса выводим провода для подключения питания и бронепровод с насвечником.

Шаг четвертый.
Завершающим этапом является покраска готового стенда при помощи баллончика с краской.

Включаем тумблер запуска компрессора и видим, что искра увеличилась, примерно в таких условиях работает свеча в двигателе.

Если есть пробой искры по корпусу, то свечу можно считать негодной.
На этом у меня все, всем спасибо за внимание и творческих успехов. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как проверить свечи зажигания. Методы проверки свечей

Если двигатель начинает работать неустойчиво, теряет мощность – часто подозрения падает на неисправность свечи зажигания. Особенно это характерно на холостых оборотах. Повышенный расход топлива также говорит о том, что стоит проверить свечи.

Причины выхода свечей из строя

• Естественный износ и старение (в среднем их ресурс 30-50 тыс. км). Если свеча вышла из строя очень быстро, то причина может крыться в некачественном топливе или масле с присадками. Значительный износ свечи может наблюдаться при детонации и/или перегреве двигателя.
• Наличие большого количества сажи на электродах. Как правило, это является результатом либо несбалансированной топливо-воздушной смеси, либо некачественного топлива.
• Наличие масла на электродах. В свою очередь причиной этого может быть: избыточное количество масла в двигателе, износ поршневых колец, износ поршней, блока цилиндров, направляющих клапанов. Если двигатель снабжен турбиной, то возможно, она частично вышла из строя.
• Лаковые отложения. Они появляются из-за наличия присадок в топливе или масле.
• Шлаковые отложения. Они являются результатом наличия присадок в моторном масле.
• Выход из строя центрального электрода. Это может произойти по причине неправильно выставленного зажигания. Кроме того, могут иметь место отложения в камере сгорания, неисправность клапанов, низкое качество топлива, неверный момент затяжки свечи в ГБЦ.
• Расплавление свечи. Обычно электроды расправляются по причине того, что в камере сгорания имеют место отложения, которые постоянно самовоспламеняются. Также подобная ситуация может возникнуть при неисправных клапанах или использовании некачественного топлива.
• Износ разъема свечи. Это может произойти из-за старения контактов или ее перегрева.

Как проверить свечи зажигания

Свечи зажигания с высоковольтными проводами

Метод 1. Самый простой метод проверки это по очереди снимать провода со свечей зажигания на заведенном двигателе. При этом нужно вслушиваться в работу двигателя – если после снятия провода со свечи урчание мотора не изменилось, значит именно она вышла из строя. Возможно, ее придется заменить, но стоит внимательно осмотреть провинившуюся свечу – может ее достаточно почистить.

Метод 2. Еще один достаточно простой, но уже более эффектный метод. Нужно выкрутить свечу, надеть на нее провод, положить свечу на клапанную крышку и покрутить стартером. На исправной свече будет видно искру, оптимально, четкую и яркую.

«Пистолет» для проверки свечей зажигания

Метод 3. Проверка свечей с помощью «пистолета». Свечи зажигания также можно проверить с помощью специального «пистолета», который продается в автомобильных магазинах. Свечу нужно вставить в специальное отверстие и посмотреть будет ли искра. Если ее нет – свечу можно выбрасывать. Но если искра есть, все равно не факт, что она будет работать в колодце под другим давлением.

Метод 4. В сущности, принцип тот же, что и в предыдущем способе. Только прибор для проверки свечи можно смастерить самому, имея под рукой пьезо-зажигалку. Провод, который идет от пьезоэлектрического модуля, нужно удлинить, а затем прикрепить к наконечнику снятой свечи. Сам пьезоэлектрический блок надо прижать к корпусу свечи и нажать на кнопку на блоке. Если искры нет – свеча под замену.

Проверка свечи под давлением в саморобном приспособлении

Метод 5. Проверка свечи под давлением. Проверить свечу под давлением можно сделав несложное приспособление с 20-кубового медицинского шприца и подходящего гужона. Таким образом, станет возможным воспроизвести давление на свечу, близкое к рабочему, и, соответственно, провести более точную проверку.

Как проверить свечи под давлением своими руками

Как проверить свечу мультиметром

Правильный ответ – никак. Разве что определить, нет ли в свече короткого замыкания. Для этого надо одним проводом прикоснуться к входу свечи, а вторым к резьбе. Искра должна бить где-то на 4 мм. Мультиметром проверяют высоковольтные провода.

Вот как можно проверить свечи зажигания. В некоторых случаях свеча еще может работать. Возможно, ее достаточно почистить или отрегулировать зазор электродов, подогнув их.

поскольку деталь не самая дорогая, для пущей уверенности подозрительную свечу можно заменить.

Также стоит принять во внимание, что у свечей есть свой интервал замены. Периодичность замены свечей зажигания различается зависимо от двигателя, но на бензиновых движках меняют примерно каждые 30,000 км. пробега.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
