Принцип работы заправочного пистолета

31.10.19

Заправочный пистолет отвечает за подачу горючего в топливный бак. Это устройство должно вовремя прекращать закачку, чтобы не допускать переливов, быть герметичным и удобным в работе. Рассмотрим устройство и принцип работы заправочного пистолета.

Особенности устройства заправочного пистолета для АЗС

Для большинства моделей устройство одинаковое. Пистолет состоит из прочного корпуса с удобным хватом. Внутри него располагаются пружины клапана, шарик, сам клапан, вращающееся соединение, пружина отсечки, а также слой теплоизоляции. С наружной части установлена скоба и рычаг. Вся конструкция герметизирована, защищена от скачков напора и других потенциальных угроз.

Модели могут комплектоваться специальной вращающейся муфтой, чтобы в процессе наполнения бака не возникало перекручивания шланга. Еще один дополнительный элемент – это спиральная проволока, отвечающая за надежное соединение горловины бака и патрубка.

В зависимости от принципа работы, пистолеты для АЗС могут быть автоматическими с отсечкой и без нее. У некоторых изделий есть собственный счетчик топлива.

Для стыковки модели могут использовать как штуцер, так и фитинг.

Принцип работы раздаточного пистолета для АЗС

Устройство работает по следующему алгоритму:

• Патрубок помещается в горловину топливного бака и закрепляется в нем.
• Работа основного клапана контролируется с использованием рычага.
• Начинается подача топлива, одновременно внутрь бака подается воздух.
• Когда конец пистолета касается топлива, воздух прекращает подаваться, задействуется мембрана.
• Разблокируется пружина, а характерный щелчок дает понять, что бак заполнен до нужного уровня.

Могут использоваться также устройства, у которых предусмотрен счетчик топлива, который показывает, сколько горючего уже было подано в бак.

Показать все

Как работает автоматический пистолет (раздаточный кран) для топлива

Кому интересно узнать — как работают те или иные вещи, которые окружают нас, хотим рассказать о принципе работы заправочного пистолета (раздаточного крана) с автоматическим отключением.
Для начала, посмотрим, как устроен пистолет самой распространенной конструкции:

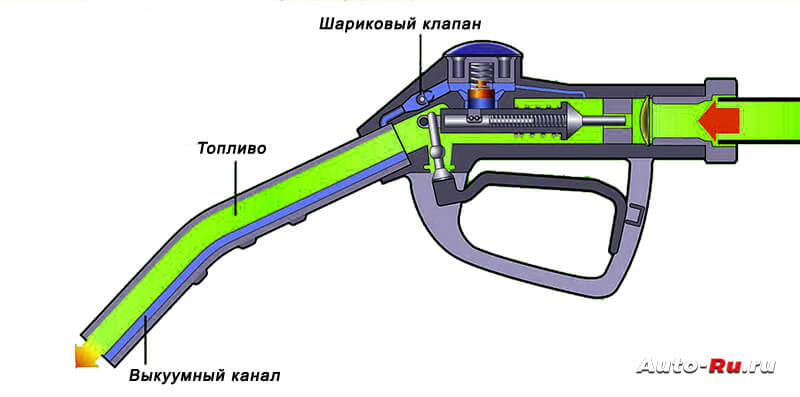

   Поток топлива через кран создает зону пониженного давления между клапаном (5) и корпусом пистолета. Это происходит согласно закону Бернули, т.к. в этом месте скорость потока, из-за сужения прохода, будет выше, чем перед клапаном (а чем выше скорость потока, тем давление меньше).
   В носике пистолета есть воздушный канал (вход воздуха через отверстие (1). Этот воздушный канал соединен с вакуумной камерой, которая расположена над мембраной (3), соединенной с каналом кольцевой втулкой (см. фото), стоящей перез клапаном (5).
Воздух поступает через воздушный канал, проходит через вакуумную камеру и подмешивается в топливо. Клапан (5) остается в открытом положении пока воздух свободно проходит через воздушный канал.Когда топливо закрывает отверстие воздушного канала (1) или срабатываетшаровой клапан (2), свободный поток воздуха прекращается и в вакуумной камере резко создается разряжение. Диафрагма (3) втягивается вверх вакуумной камеры и освобождает фиксатор , который удерживал тяговую рейку. Она под действием пружины закрывает тарельчатый клапан (5) и прекращает поток топлива. Шаровой клапан (2) срабатывает при наклоне пистолета или его падении, что помогает прекратить поток топлава, если пистолет выпал из бака автомобиля.

   Для открытия крана после его автоматического отключения, необходимо перевести его в нормальное положение, освободив рычаг (9) и вновь его нажать. При этом диафрагма (3) займет свое исходное положение.

ВНИМАНИЕ! Шариковый клапан есть не во всех моделях пистолетов!

Для тех кому лень читать, мы сделали анимацию работы автоматического раздаточного крана:

Детали раздаточного пистолета:

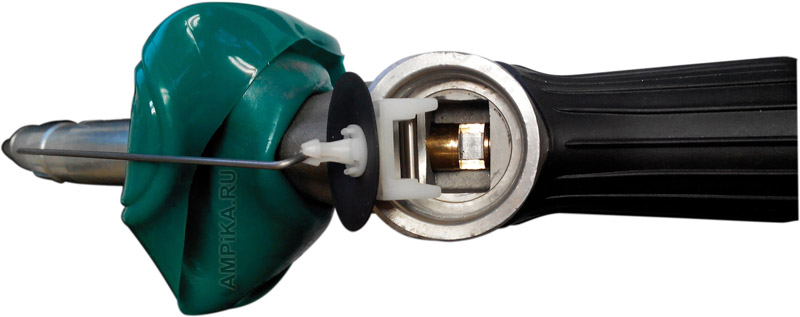

Снята крышка вакуумной камеры и вынута мембрана с фиксатором штока.

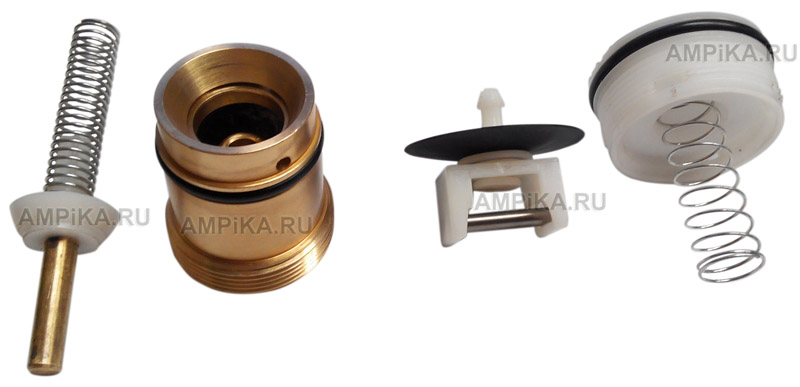

Клапан с пружиной, кольцевая втулка, диафрагма, крышка вакуумной камеры

На кольцевой втулке видно отверстие, которое соединяется с вакуумной камерой и кольцевая щель, через которую подсасывается воздух.

Как работает заправочный пистолет

На автозаправке любой водитель задумывался, как заправочный пистолет понимает, что топливный бак заполнен и что  пора отключить подачу топлива? Давайте рассмотрим принцип работы этого устройства.

1. Заправочный пистолет – чисто механическое устройство, так как использование в нем электронных элементов неминуемо привело бы взрыву (все мы помним, что бензин легковоспламеняющаяся и взрывоопасная жидкость).



2. Когда мы нажимаем на рычаг, то открывается клапан (на рисунке обозначен синим цветом), тем самым освобождая путь бензину. Также в пистолете есть предохранитель (на рисунке обозначен зеленым цветом).



3. Бензин протекает через сужение в носике пистолета, скорость струи возрастает, а давление снижается (проявляется эффект Вентури). Место сужения так и называется – кольцо Вентури, оно соединено с воздушной камерой (на рисунке обозначено зеленым цветом).



4. На кончике пистолета имеется отверстие-сенсор, через которое закачивается воздух в воздушную камеру.



5. Когда бензин доходит до этого отверстия, то соответственно подача воздуха прекращается, создается вакуум, который приводит в действие предохранитель.



6. Вы в свою очередь слышите щелчок, и поток бензина перекрывается.

Отличная статья 0

Помогла статья? Оцените её

Загрузка…

Как устроена автозаправочная станция (АЗС)

О том как устроена современная автозаправочная станция задумываются далеко не все автолюбители. А ведь для того, чтобы топливо попало в бак автомобиля оно должно пройти достаточно сложный путь по самой АЗС, которые сейчас используют самые современные технологии.

Слив топлива

На автозаправочные станции топливо попадает разными способами, топливо могут привезти с помощью железнодорожного состава, а могут доставлять до пункта назначения с помощью трубопровода, но чаще всего его подвозят на отдельные станции с помощью обычных бензовозов.

Современные бензовозы, как правило, имеют несколько внутренних секций, поэтому привозят они сразу несколько видов топлива. Из секции объемом 10 900 литров топливо будет сливаться примерно полчаса. Все это время заправка конкретным топливом будет запрещена для безопасности и более точной последующей отчетности по объему топлива.

Перед тем как топливо сливается в подземные хранилища оно проходит контроль. В первую очередь проверяются документы на топливо, вскрывается пломба на цистерне, проверяется уровень ее заполненности, а затем берется анализ топлива. Новое топливо проверяют на плотность, грубо говоря, оно не должно быть разбавлено водой умышленно или случайно из-за попадания дождевой воды, конденсата и т.д.

После проверки топливо с помощью сливной трубы соединяют с резервуаром и начинается слив топлива.

Топливохранилище

Резервуары под топливо могут быть наземными или подземными. Их изготавливают из стали и чаще всего делают двухслойными для безопасности. Обычно емкости для хранения топлива не превышают 50 кубометров, но есть емкости объемом более 200 кубометров, такие хранилища считаются уже мини-нефтебазами, к которым применяются свои требования.

Уровень топлива в самой емкости замеряется метроштоком. Замер уровня топлива проводится не только при сливе топлива, но и при пересменке операторов.

Метрошток

Топливный резервуар поделен на секции для разных видов топлива. При этом специальное оборудование постоянно контролирует качество топлива и при каких-либо отклонениях просто не даст операторам заправлять его в автомобили.

ТРК

Из резервуаров топливо через топливнораздаточную колонку подается в горловину бака автомобиля.

1. Приемный клапан. Он не дает топливу сливаться с трубопроводов и всего оборудования обратно в резервуар. Без клапана насосу пришлось бы при каждой заправке полностью заполнять всю систему от резервуара до заправочного пистолета, а это лишний расход электроэнергии и времени.

2. Фильтр. Еще один фильтрующий элемент на АЗС, он может быть установлен сразу после приемного клапана или в газоотделителе (5). Если фильтр забивается, то при заправке слышен гул, так как насосу приходиться работать с большим усилием.

3 и 4. Двигатель и насос. Работают в паре, соединены, как правило, ременной передачей, но есть и такие конструкции, где насос и двигатель сидят на одном валу. Более безопасной считается ременная передача, так как она защищена от повышенных нагрузок на двигатель.

5. Газоотделитель. В соответствии с названием, отделяет от топлива лишние газы, которые в спокойном состоянии находятся во взвешенном состоянии, а при активном перемешивании топлива объединяются и начинают создавать пену. Устройство газоотделителя предельно простое — это небольшой резервуар в котором топливо ненадолго задерживается, а лишние газы свободно уходят через дренажные отверстия сверху.

6. Электромагнитный клапан. Открывается при подаче топлива и закрывается сразу, после того как прекращается закачка топлива. Если данный клапан сломан, то он может просто перекрыть всю систему или не закрывать ее, в последнем случае даже после отключения насоса топливо будет поступать в раздаточный пистолет по инерции. При незакрывшемся электромагнитном клапане ТРК заправляет примерно 0,2-0,5 литра лишнего топлива.

7. Измеритель жидкости. Называться может по разному, например, топливоизмеритель, счетчик жидкости и т.д., но функция у него одна — точно отмерять количество топлива. Топливоизмерители могут быть электронными или механическими. В первом случае настройка точности проводиться с помощью специальных команд, во втором случае с помощью регулировочных болтов.

8. Смотровое окно. Представляет собой полую колбу со стеклом. Если колба наполнена топливом, значит приемный клапан работает и топливо остается в системе после отключения насоса.

9. Раздаточный пистолет. Может называться по разному, предназначен для управления подачи топлива в горловину бака, также отсекает подачу топлива при переполнении бака.

10, 11, 12. Система управления. Система объединяет ТРК и пульт управления оператора.

Подробнее об устройство заправочного пистолета

Устройство пистолета для заправки не такое простое, как это кажется на первый взгляд. Кроме функции подачи топлива, внутри есть система отсечения подачи топлива при переполнении бака.

Как работает эта система можно посмотреть на видео, которое находиться выше. При нормальной подаче топлива через небольшую трубку и жиклер в пистолет поступает воздух. Как только топливо доходит до уровня заливной трубки, в жиклер попадает топливо и давление воздуха в системе защиты резко падает, мембрана реагирует на это и срабатывает пружина отсечки, подача топлива прекращается. При срабатывании системы защиты топливо не будет подаваться до тех пор, пока рычаг пистолета не будет «взведен» заново.

Необычные АЗС

АЗС давно пришли к единому стандарту внутреннего устройства. Все автозаправочные станции отличаются друг от друга лишь качеством оборудования, а вот принципиальные схемы не меняются уже десятилетиями.

Исключение составляет разве что необычная схема с верхним расположением ТРК. Но используются такие схемы крайне редко, в первую очередь из-за дефицита подобного оборудования и определенными сложностями с его обслуживанием. Особой выгоды от такого расположения ТРК нет, разве что автомобили можно разместить чуть плотнее, а сами ТРК невозможно задеть автомобилем.

Интересные факты об АЗС

В 1888 году бензин начали продавать в аптеках.

В 1907 году в США открылась первая АЗС, она представляла собой склад с канистрами бензина. Позже начали появляться станции с одним большим резервуаром, с которого топливо подавалось самотеком.

В России первая АЗС открылась в 1911 году Императорским автомобильным обществом.

Современные АЗС не ограничиваются продажей только топлива. Многие имеют небольшие магазины с сопутствующими товарами, продуктами, есть кафе, мойки и т.д. Особенно хорошо заметно развитие АЗС в США, где заправка автомобилей — это лишь часть комплекса включающего в себя стоянки для большегрузных автомобилей, центры отдыха и досуга, магазины, кафе и многое другое.

В России более 25 000 автомобильных заправок, примерно 600 из них находятся в пределах МКАД. В США более 120 000 АЗС, в Канаде примерно 14 000, а в Великобритании более 9 000, при том, что в 90-х их было более 18 000.

Как работает заправочный пистолет. Как работает автоматический пистолет (раздаточный кран)

Нередко возникают ситуации, когда на заправочной станции нет специально обученных людей, которые бы помогали водителю наполнить бак автомобиля. Приходится делать это самостоятельно. Но далеко не каждый автовладелец знает, как пользоваться заправочным пистолетом правильно.

Как пользоваться заправочным пистолетом?

Как пользоваться заправочным пистолетом на АЗС: устройство пистолета

Прежде чем приступать к эксплуатации любого оборудования, стоит ознакомиться с его устройством. Конструкция состоит из следующих элементов:

1. Вакуумный канал.

2. Мембрана.

3. Клапан.

5. Пружинный клапан.

6. Теплоизоляционный слой.

7. Вращающееся соединение.

8. Отсекающая пружина.

Каждый заправочный пистолет оснащен вакуумным каналом, в котором смонтирован шариковый клапан. Когда в пистолет попадает бензин, создается разность давлений. Стараясь ее компенсировать, пистолет засасывает воздух через вакуумный канал. Как только воздух в топливном баке кончается, шариковый клапан закрывается. Таким образом происходит перекрытие основного канала подачи топлива.

Такая конструкция не позволяет бензину переполнять бак, благодаря чему использование пистолета можно назвать безопасным.

После того как вы подъехали к нужной колонке на заправочной станции, можно начинать процесс заправки. Для этого нужно придерживаться определенной последовательности действий.

1. Снимите пистолет с колонки и вставьте его в бак. Затем можно идти в кассу и оплатить необходимое вам количество бензина.

2. Подойдите к баку и нажмите на рычаг пистолета. На нем есть специальный фиксатор, который позволяет не держать рычаг рукой. При желании можно воспользоваться им, тогда вам останется просто подождать, пока бензин полностью поступит в бак. Но можно и самостоятельно держать рычаг нажатым, так вы можете не беспокоиться о том, что пистолет случайно выпадет из бака.

Раз ты водитель, значит знаешь, что такое заправочный пистолет и конечно умеешь им пользоваться.

Но как он устроен и тем более как это он понимает, что уже наполнился полный бак, не знает практически никто!

Вот сейчас мы и откроем глаза всем читающим эту статью. Представляете, как будет потом приятно заправлять свой автомобиль, зная как там все происходит, в заправочном пистолете.

Заправочный пистолет изнутри

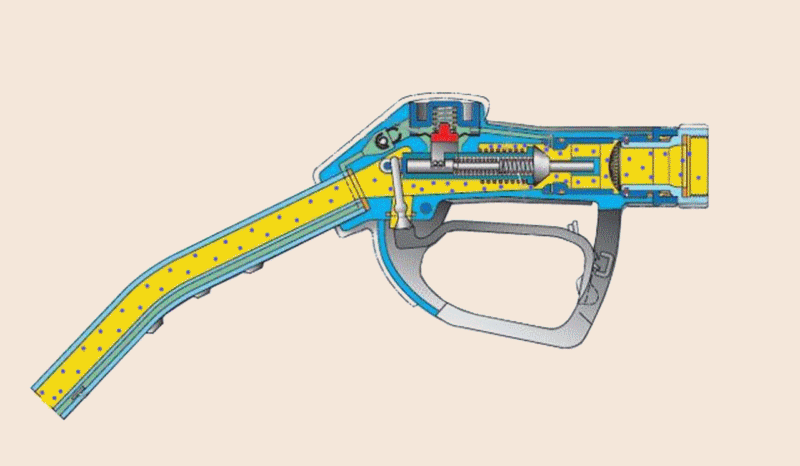

Рассмотрим схему пистолета. Когда мы нажимаем скобу-ручку (10), клапан (5), сжимая пружину (4), открывается для прохода топлива.

Поток топлива устремляется в бак, но нужно отметить, для грузовых автомобилей поток составляет 120 л./мин., для легковых в три раза меньше – 40 л./мин. Для легковых автомобилей и ствол пистолета немного меньше калибром.

Но в этом самом стволе есть еще один канал — вакуумный. Он сообщается с топливным каналом в месте, где основной клапан (5) перекрывает доступ топлива. Топливо, проходя мимо этого отверстия, подсасывает из бака воздух через вакуумный канал, таким образом происходит компенсация перепада давления.

Топливо, наполняя , естественно вытесняет воздух. Когда бак наполнится и перекроет горловину пистолета, вакуумный канал перекроется. Как только это произойдет, разряжение резко возрастет, шариковый клапан закроется, мембрана (3) поднимется наверх, освободит стопор основного клапана (5).

Это действие сопровождается характерным щелчком автоматического закрытия подачи топлива в бак. Всё, бак полон.

Так что, наполняя топливо до полного бака, вы гарантированно не перельёте лишнего. И вам нет необходимости зорко следить за при заправке автомобиля, заправочный пистолет за вас все сам сделает.

А если, допустим, выпал пистолет из горловины при заправке. Такое бывает у нерадивых водителей, женщины не в счет. Женщинам я советую заправляться на АЗС с заправщиками.

В этом случае, когда заправочный пистолет падает на землю, шариковый клапан закрывается, включается мембранный механизм и перекрывает основной клапан. Много топлива не прольется, если пистолет в исправном состоянии.

Я вот всегда удивляюсь, как так можно придумать? И как хорошо, когда много умных людей!

Кроме вполне ожидаемого главного запорного клапана и канала для прохода топлива (показан желтым цветом) , внутри есть еще один, тонкий канальчик (зеленый) . Он сообщается с основным каналом сразу за седлом клапана, а у конца ствола пистолета снабжен жиклером. Как только вы нажали на рычаг, клапан открывает путь бензину. Его поток (до 120 л/мин в пистолетах для грузовиков и до 40 л/мин в пистолетах с более тонким стволом для легковых авто) , проходя мимо отверстия сигнального канала, создает в нем разрежение (на этом же принципе работают пульверизаторы) . Оно, однако, не может быть заметным, пока воздух вместе с парами бензина свободно подсасывается из горловины бака через жиклер. Но как только уровень топлива поднимется до обреза ствола, разрежение резко возрастет и диафрагма поднимется вверх, освободив поршенек с пружиной отсечки. Вот и раздастся «выстрел» – клапан стукнет по седлу и перекроет поток бензина.

Пожалуй, не найдется автомобилиста, который не нажимал бы «курок» заправочного пистолета. Но сухой, как выстрел, щелчок раздается позже, когда бак уже полон. Что же «стреляет» там внутри, прекращая подачу топлива, и откуда примитивная с виду железка знает, что уровень бензина достиг горловины бака?

Как пользоваться заправочным пистолетом

Нередко возникают ситуации, когда на заправочной станции нет специально обученных людей, которые бы помогали водителю наполнить бак автомобиля. Приходится делать это самостоятельно. Но далеко не каждый автовладелец знает, как пользоваться заправочным пистолетом правильно.

2. Подойдите к баку и нажмите на рычаг пистолета. На нем есть специальный фиксатор, который позволяет не держать рычаг рукой. При желании можно воспользоваться им, тогда вам останется просто подождать, пока бензин полностью поступит в бак. Но можно и самостоятельно держать рычаг нажатым, так вы можете не беспокоиться о том, что пистолет случайно выпадет из бака.

• Перед заправкой любым видом топлива обязательно выключайте двигатель .
• Нельзя допускать перелив или разлив топлива.
• Запрещается регулировать топливную систему и ремонтировать автомобиль во время заправки.
• Запрещается использовать открытые источники пламени на территории заправки.

Внешне заправка автомобиля, работающего на газу, мало чем отличается от того же процесса на автомобилях с бензиновым или дизельным двигателями. По виду такая же колонка, похожий пистолет, цифры отсчитывают количество заправленного топлива. Но есть ряд нюансов, которые крайне важно знать и соблюдать при заправке машины газом.

Как заправлять автомобиль

Мало просто купить машину. Нужно понимать и знать, что и как с ней делать: как эксплуатировать, как «кормить», от чего оберегать. Каждый железный конь, даже самый экономичный, рано или поздно будет требовать от вас заправки топливом. Многим новичкам, кто уже прошел обучение вождению, бывает трудно, а иногда и боязно подъезжать на заправку впервые и проводить все манипуляции с «пистолетом».

Хотя вы наверняка встречали такую ситуацию, что многие авто с правым расположением бака подъезжают к левой колонке и перетягивают шланг через всю машину. Конечно, машин с левым баком меньше и на всех заправках очередь к левым колонкам не такая длинная, как к правым. Поэтому многие водители и пользуются такой «привилегией».

Как правильно пользоваться пистолетом на заправке

Для уменьшения риски заправки своего автомобиля низкокачественным бензином рекомендуется избегать посещения следующих АЗС:

1. Заправочные станции с сильно заниженными расценками, что должно насторожить опытного водителя.
2. Отсутствие названия бренда.
3. Слова «люкс» или «премиум», приписанные к марке топлива, поскольку они являются лишь рекламным ходом.

1. Финансовая экономия: газ стоит почти в 2 раза дешевле самой бюджетной марки бензина.
2. Продление эксплуатационного срока двигателя, поскольку уменьшается нагрузка на топливную систему машины.
3. Уменьшение загрязнение масла, в результате чего оно реже нуждается в замене.
4. Экологическая чистота газового топлива, объему вредных выбросов в окружающую среду уменьшается более чем в 2 раза.
5. Сохранение возможности заправки стандартным топливом.
6. Высокая степень безопасности, если установку системы

Как заправочный пистолет понимает, что бак полон?

15 ноября 2019, 08:18

Щелчок и рукоятка отскакивает вниз — топливо перестает поступать в бензобак. Как это работает?

К счастью, в процессе заправки нам не надо опасаться, что бензин польется через край — можем пить кофе или листать журналы, а колонка в случае чего остановит подачу топлива. Но как именно она узнает, что пора, — понимают далеко не все.



Звук характерного щелчка внутри заправочного пистолета знаком, наверное, каждому автомобилисту. Каким-то загадочным образом весьма простое на вид устройство чувствует момент, когда бак заполняется под завязку, и прекращает подачу топлива. При этом на «носу» у пистолета не видно никаких сложных датчиков — да и с датчиком уровня топлива внутри бака он вряд ли общается по беспроводной связи. Откуда же поступает сигнал, который освобождает нас от необходимости следить за процессом заправки и предотвращает возможные более чем неприятные последствия?



На деле все работает без помощи электроники — и в том числе поэтому механизм так надежен. Суть в том, что кроме основного клапана (который открывается нажатием на рычаг) внутри пистолета есть дополнительный клапан с мембраной. С носика пистолета к этому клапану идет очень тонкий т.н. вакуумный или сигнальный канал. Мембрана «взводится» в момент нажатия на рычаг — и находится в этом «взведенном» состоянии, пока через вакуумный канал проходит поток воздуха. Канал заканчивается внутри пистолета, в районе основного клапана, — и поток бензина, проходя мимо этого отверстия на большой скорости, создает в канале разрежение. Это разрежение заставляет отверстие на носике пистолета засасывать воздух из топливного бака.

Палец указывает на клапан с мембраной (чуть правее и ниже над основной полостью можно увидеть вакуумный канал). Изменение положения мембраны сдвигает ручку вниз — и пружина основного клапана, распрямляясь, переводит его в закрытое положение. auto.vesti.ru





Но как только носик пистолета погружается в жидкость, воздуху уже неоткуда взяться. Разрежение станет гораздо сильнее, под его воздействием мембрана переключится в противоположное положение и разблокирует пружину основного клапана. Который, резко закрываясь, и издаст тот самый знакомый щелчок.



Кстати, на подходе к клапану с диафрагмой в канале есть отсек с небольшим шариком внутри. Если по какой-то причине заправочный пистолет выпадет из бака, шарик перекроет вакуумный канал, спровоцировав резкое усиление разрежения — и запустив процесс, который мы только что описали.

1.Пары бензина взрывоопасны, и в заливной горловине автомобиля их концентрация максимальна. Использовать в этой среде электрический датчик было бы недальновидно, поэтому предохранитель заправочного пистолета работает на чистой механике. in2minutes.ru. 2. Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку. Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый). in2minutes.ru.





3. Бензин протекает через узкое кольцо. В районе сужения скорость потока увеличивается, а давление в жидкости падает — это следствие эффекта Вентури. Само устройство называется кольцом Вентури, и в нем есть отверстия, сообщающиеся с воздушной камерой (зеленый). Поток жидкости создает в воздушной камере разрежение. Эффект Вентури также используется в пульверизаторах, аэрографах и карбюраторах. in2minutes.ru 4. У излива заправочного пистолета есть маленькое отверстие. Оно так же соединено с воздушной камерой. Кольцо Вентури откачивает из камеры воздух, но его запас тут же пополняется атмосферным воздухом через отверстие-сенсор, поэтому вакуум в камере не создается. in2minutes.ru. 5. Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя. in2minutes.ru. 6. С характерным щелчком основание рычага отдаляется от штока запорного клапана, и поток топлива перекрывается. in2minutes.ru
