Не работает кнопка стеклоподъемника ваз 2114

Всем доброго времени суток.
Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны. Виделось это примерно так:
Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину- стеклоподъемник не работает, проедусь, нажимаю… чудеса просто.
Поиск по гуглу/драйву выдал несколько возможных причин:
1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь,
2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме.
3. Неисправность кнопки
Перегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно.
Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.
В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

Было обнаржено, что один из проводов с одной стороны вылез из фишки, таким образом, видимо, прыгая на кочках контакт то появлялся, то пропадал.
Поэтому, если столкнетесь с проблемой подобного рода- сперва проверяйте все соединения, таким образом можно обойтись малой кровью)
__________________
На 2113 стояла тюнинх решетка радиатора. Так вышло, что перед продажей я установил купленную на разборке заводскую, а эта оставалась пылиться+ была не в отличном состоянии, со сломанными креплениями.
Принялся из нее делать глухую решетку(а возможно с дырками, а возможно с сеткой).
Растянул по вертикали. чтобы придать более ровную форму.обтянул тканью и облил эпоксидкой. Посмотрим что из этого выйдет.
Всем мир.

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2114. В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2114. Причин может быть несколько:

• Окисление контактных соединений.
• Поломка одного или нескольких элементов управления.
• Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2114 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2114 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

• Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
• Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
• Снимите «качельку», для чего нажмите на нее.
• Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

• Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
• Зачистите контакты, с помощью наждачной бумаги.
• Соберите кнопку в последовательности, обратной разборке механизма.
• Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Прочие причины поломки стеклоподъемников

Если не работает стеклоподъемник на ВАЗ 2114, обратите внимание на исправность моторчика механизма. Бывают ситуации, когда в нем ломается червячный механизм, и тогда, при нажатии на кнопку подъема/опускания стекол, слышен сильный шум. При этом, стекла не двигаются. Если ничего не предпринимать, то моторчик может и вовсе перегореть.

Механизм стеклоподъемника ломается редко, но такое также случается. Определить неисправность можно, по подергиванию стекла, но без нормального перемещения вверх или вниз. Одновременно с этим, слышен шум от моторчика.

Как снять стеклоподъемник и установить новую деталь

Чтобы снять стеклоподъемник, сделайте следующее:

1. Демонтируйте внутреннюю ручку дверного замка, одновременно с тягой.
2. Опустите немного стекло, чтобы крепежные болты были видны в отверстии усилителя.

1. С помощью ключа на «десять», выкрутите пару болтов, которые удерживают стекла и подъемник.
2. Поднимите стекло до предела и зафиксируйте его, с помощью отвертки или скотча.

1. Отбросьте жгут с проводами, от двери и моторчика стеклоподъемников.

1. С помощью ключа на «восемь», открутите семь крепежных гаек, удерживающих стеклоподъемник на двери.

1. Поставьте механизм на прежнее место, в порядке, который обратен демонтажу. Перед этим, обработайте, с помощью смазки, направляющую подъемника стекла.

Если не работает стеклоподъемник, начните с поиска причины поломки, после чего приступайте к устранению проблемы. Чаще всего, неисправность можно устранить самостоятельно, без привлечения специалистов. Это касается и ситуации, когда необходимо снять стеклоподъемник, для ремонта или замены.

Видео: Ремонт кнопки стеклоподъёмника

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Ремонт электрического стеклоподъёмника на Ваз 2114

Если видео не показывает, обновите страницу или нажмите здесь

Что же делать, если не работает стеклоподъемник на ВАЗ 2114? Варианта как всегда два, либо довериться специалистам, загнав автомобиль в сервисный центр, либо запастись терпением и инструментами, сделав все самостоятельно. Владельцы ВАЗ обычно прибегают ко второму варианту, он экономически обоснован и не требует каких-либо особы знаний.

Не работающие стеклоподъемники на ВАЗ 2114 – это распространенная проблема на автомобилях отечественного производства. В зависимости от комплектации, ВАЗы имеют в своем распоряжение электроподъемники или ручные. Но в любом случае, ремонт того или иного вида будет принципиально отличаться от другого (ну это и логично). Но чаще всего, по наблюдениям, под тему данной статьи, попадает первая категория. Что ж с нее и начнем.

Немного теории

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Возможно причина кроется не в самом механизме, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения? Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

Не работает стеклоподъемник Лада Калина (Ремонт)

Еще одна главная «болезнь» автомобиляЛада Калина — это электрооборудование. Ломается абсолютно все, от электроусилителя руля до стеклоподъемников. Сегодня мы Вам расскажем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери, предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора.

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника, так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту»

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Вот так вынимаем стеклоподъемник.

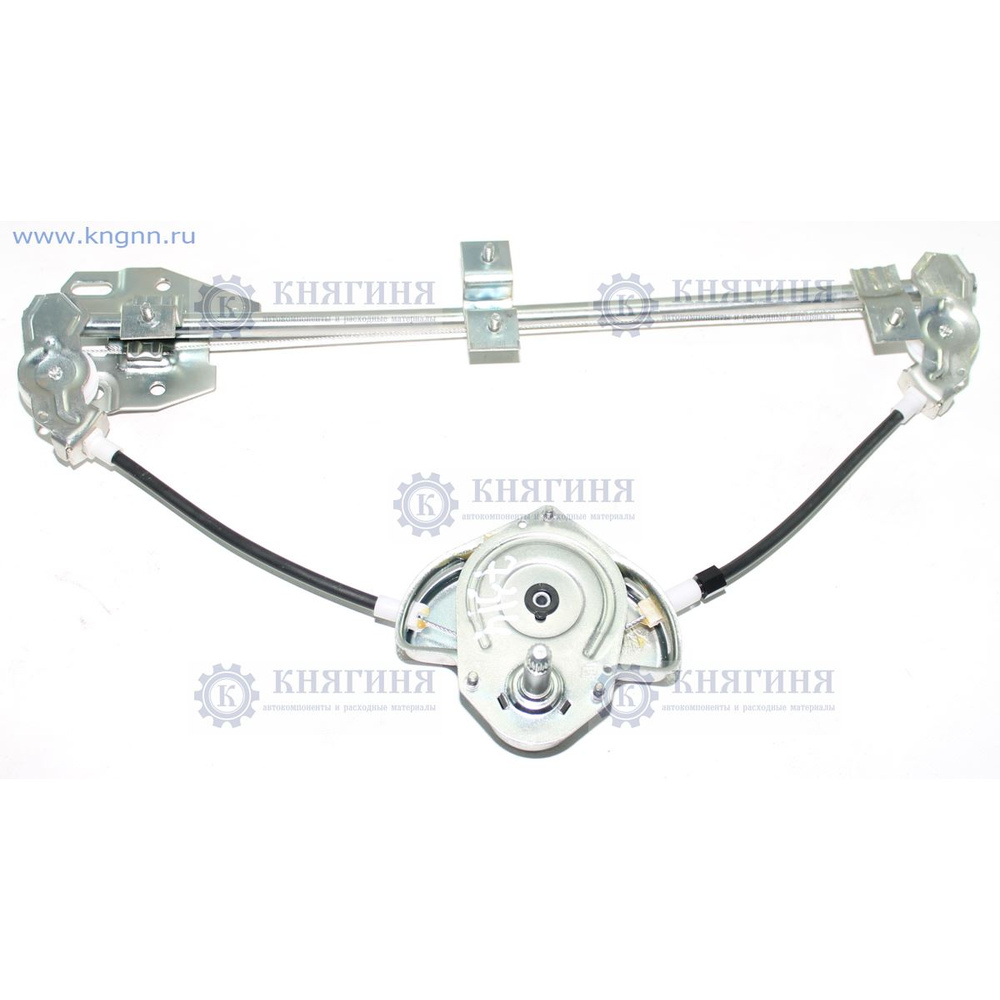

Вот такой стеклоподъемник.

На фото видно куски сломанных зубьев.

Вот так выглядит без шестерни.

На шестерне сломаны зубья.

Замена.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния — «не работает стеклоподъемник». Все отремонтировать можно своими руками.

Почему не работает стеклоподъемник водительской и пассажирских левых и правых дверей?

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

• Сгорел предохранитель или сломалось реле.Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки
• Пробой проводов или фишка отошла.Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.
• Неполадки с блоком управления стеклоподъемников.
• Механическая поломка внутри самой детали.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

1. Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

• Расшифровка обозначений выглядит так:
• 1 — монтажный блок;
• 2 — выключатель зажигания;
• 3 — переключатель электростеклоподъемника правой передней двери;
• 4 — переключатель электростеклоподъемника правой задней двери;
• 5 — моторедуктор электростеклоподъемника правой передней двери;
• 6 — моторедуктор электростеклоподъемника правой задней двери;
• 7 — моторедуктор электростеклоподъемника левой задней двери;
• 8 — моторедуктор электростеклоподъемника левой передней двери;
• 9 — переключатель электростеклоподъемника левой задней двери;
• 10 — переключатель электростеклоподъемника левой передней двери;
• 11 — реле включения электростеклоподъемников;
• А — к источникам питания;
• В — к выключателю освещения приборов;
• С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

• Демонтируем дверную карту.Дверная карта демонтирована
• Откручиваем винты крепления стеклоподъемника и аккуратно, придерживая стекло, вынимаем деталь.

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

Источник: http://carfrance.ru/pochemu-ne-rabotaet-pravyj-levyj-steklopodemnik-na-lada-kalina/

Неработающие стеклоподъемники: причины и способы устранения поломки

Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной. Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла.

Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве.

Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

• электродвигатели;
• выключатели, расположенные в дверях;
• проводка;
• стекла.

Общее устройство системы ЭП

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла.

Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери.

Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Обратите внимание

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции.

В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя.

Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы.

Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора.

Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая.

Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину.

Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей. 2. Отключите все провода. 3. Отсоедините редуктор и замените его на новый.

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).

 Загрузка …

Источник: https://avtozam.com/elektronika/elektropaket/ne-rabotaet-steklopodemnik/

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит.

При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель.

Важно

Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника.

Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть).

При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом.

В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла.

Совет

Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Поделитесь статьей с друзьями:

Источник: https://helping-auto.ru/vaz/2114/ne-rabotaet-steklopodemnik-na-vaz-2114/

Тема: Не работает стеклоподъемник(одни щелчки)- починил!

1. 30.07.2008, 22:06 #1

   0

   Привет всем. Возникла проблема: перестал работать стеклоподъемник переднего пассажира. Причем он отказывал постепенно. Пол года назад стекло открывалосьзакрывалось без проблем, потом начались глюки: нажимаешь на кнопку стеклоподъемника – слышен щелчок и тишина, стекло не опускается. Так несколько раз по кнопке потыкаешь – стеклоподъемник начинает работать без проблем в течении недели, потом все повторяется. В последний раз стекло опустилось, а подниматься отказалось. Щелчки в двери и тишина. После часу тыканий по кнопке стекло поднялось. Навечно. Теперь не отпускается. А сегодня такой глюк был с водительской дверью: нажал н кнопку, чтобы опустить стекло – щелчок, стекло не опустилось. После нескольких попыток оно всё-таки опустилось, но не поднялось После снатия обивки водительски стеклоподъемник заработал… Кошмар Теперь что делал после: Водительская дверь: снял с двери щит, к которому крепится механизм стеклоподъемника. Там всё красиво. Выработки на роликах нет, тросик вотличном состоянии, салазки не заедают. Почистил контакты кнопок. Пассажирская дверь: снял щит – механизм в идеальном состоянии. Добрался до моторчика. Там коробочка с микросхемой. Вот она и щелкает. Я защитный кожух снал, схему вытащил. Подсоединил её к фишке, а к контактам, которые к моторчику идут, подсоединил тестер с лампочкой. Так вот, когда на кнопку нажимаю – происходит челчок и одновременно загорается лампочка и сразу тухнет. Т.е. щелчок сопровождается вспыхиванием лампочки. Уважаемые, скажите, куда лезть? Подозрение на жгут проводов, идущих к блоку комфорта. Может там проводок какой отвалился?

   До этого была проблема со светом в салоне. Там провода в жгуте к блоку комфорта отвалились от пайки.

2. 30.07.2008, 23:11 #2

   0

   Как вариант может быть неисправен сам блок управления стеклоподъемниками. Сейчас происходит что-то похожее, водительское стекло открывается рывками. Причину установили точно – блок к замене.

3. 30.07.2008, 23:23 #3

   0

   Сообщение от Серёга83

   Подсоединил её к фишке, а к контактам, которые к моторчику идут, подсоединил тестер с лампочкой. Так вот, когда на кнопку нажимаю – происходит челчок и одновременно загорается лампочка и сразу тухнет. Т.е. щелчок сопровождается вспыхиванием лампочки.

   Значит сам электронный блок работает… а не работает сам электромотор(возможно износ щеток)… в электронном блоке стоит датчик вращения электродвигателя. если блок не видит вращения, то сигнал на моторчик подается в течении 1 сек после нажатия кнопки…

4. 31.07.2008, 09:41 #4

   0

   Сообщение от kuzmichh

   возможно износ щеток

   +1, проверить просто – подать напругу на мотор отключенный от мозгов. Заодно, ток потребления померить.
   Сообщение от Серёга83

   Почистил контакты кнопок.

   Чего там чистить-то!? Там двойное резервирование кнопок – ручное и автоматическое открытие/закрытие. Резинки стираются со временем, конечно, но не так критично.

   Машина как женщина – не важно сколько жрет, важно, сколько приносит удовольствия.

5. 31.07.2008, 18:34 #5

   0

   А моторчики ремонтнопригодны? Щетки самому сменить реально?

6. 31.07.2008, 19:20 #6

   0

   Серёга83 Починить можно все.

   Ты, для начала, причину неисправности найди.

   Машина как женщина – не важно сколько жрет, важно, сколько приносит удовольствия.

7. 31.07.2008, 22:13 #7

   0

   Проверь жгут с проводами между кузовом и дверью (они ломаются) У меня такая хрень была с задней дверью.

8. 31.07.2008, 22:19 #8

   0

   Сообщение от Zhan-V

   Проверь жгут с проводами между кузовом и дверью

   В гофре CAN-шина жёлто-коричневая скрутка.
   Сообщение от TheTERMINATOR

   подать напругу на мотор отключенный от мозгов.

   А почему никто не пробовал нажимать кнопку стеклоподъёмника на самой двери? У меня задняя правая от кнопки с водительской двери иногда глючит как у автора, но кнопкой на двери открывается и закрывается на ура.

   (руки не доходят найти и устранить багу )

   VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.(был 17 лет) Одна голова – хорошо, а… без нее смешнее!

9. 31.07.2008, 22:50 #9

   0

   Сообщение от Zhan-V

   Проверь жгут с проводами между кузовом и дверью (они ломаются)
   У меня такая хрень была с задней дверью.

   имеется ввиду жгут, идущий к блоку комфорта? Или котрый у пассажирской двери?
   Вообще собираюсь для начала моторчик напрямую к +12 подключить. Хотел сегодня, но на улице дождь.

   Добавлено спустя 27 минут 12 секунд:

   А почему никто не пробовал нажимать кнопку стеклоподъёмника на самой двери? Дык пробовал!!! Бесполезно!

10. 05.08.2008, 21:33 #10

    0

    наконец то появилась свободная минутка, и я добрался до моторчика. Подсоединил напрямую к контактам моторчика +12. Крутит просто супер. Вверх и вниз. Где искать причину?? Сегодня умер водительский стеклоподъемник. Те же признаки (щелканье).

    Help!

Источник: https://PassatWorld.ru/showthread.php/108112-Ne-rabotaet-steklopodemnik%28odni-shhelchki%29-pochinil%21

Электростеклоподъемники ВАЗ 2115, ВАЗ 2114 (схема)

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):
1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.
Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.
Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Схема электрооборудования автомобиля ВАЗ 2115
Схема электрооборудования автомобиля ВАЗ 2114

.

Постельное белье Ecotex: отзывы, характеристики, особенности

Ecotex — торгово-производственная компания, занимающаяся производством домашнего текстиля. Она одна из самых крупных в стране. Одно из направлений компании — производство постельного белья. По отзывам, Ecotex радует своих покупателей отменным качеством и огромным ассортиментом. Постельное белье производится не только для взрослых, но и для детей.

Характеристика продукта

Ecotex — надежный и проверенный производитель с безупречной репутацией, о чем свидетельствует 15-летний опыт работы на рынке домашнего текстиля.

Продукция производится из высококачественного сырья. Компания представляет широкий ассортимент продукции, способный удовлетворить вкусы и потребности всех слоев населения.

В производстве широко используются инновационные технологии.

Все разновидности постельного белья изготавливаются из натуральных материалов. Они содержат 100% хлопок. Благодаря этому продукция экологически чистая, гипоаллергенна, проста в уходе и износостойка.

В настоящее время компания представляет 5 основных коллекций.Среди них постельное белье Ecotex Harmonica выделяется своими особыми свойствами. Материал, из которого изготовлено изделие — сатин.

К основным характеристикам ткани можно отнести натуральный состав, плотность, легкость и невероятную мягкость.

Цвета разнообразны, представлено 95 видов:

1. Цветочные мотивы. К ним относятся сериалы «Августин», «Евдокия», «Мадемуазель» и «Очарование».
2. Яркая геометрия. Это Стефано, Романс и другие.
3. Строгая и лаконичная клетка: «Генри», «Ховард».
4. Узоры и орнаменты. Они представлены сериями: «Восточная сказка», «Рамзес» и другими.

Постельное белье доступно в следующих размерах: полуторное, двуспальное, евро и пуховое.

Отзывы покупателей

По отзывам, постельное белье Ecotex обладает множеством положительных качеств и поэтому заслужило полное доверие своих покупателей.

Отзывы о нем в основном положительные.Постельное белье соответствует всем стандартам качества и имеет широкий выбор. Поэтому продукция Ecotex особенно популярна на текстильном рынке.

Многие женщины довольны качеством постельных принадлежностей, разнообразием цветов, размеров и долгим сроком службы и планируют в будущем приобрести продукцию этой компании.

Схема подключения. Распиновка кнопки электрического стеклоподъемника

ВАЗ-2114 — автомобиль, в котором выход из строя электрического стеклоподъемника — частое явление. Это одна из тех неприятностей, которая не мешает управлять автомобилем, но изрядно портит нервную систему автомобилиста.Невозможность проветрить воздух в салоне, снизить температуру летом часто снижает самообладание, которое так необходимо человеку за рулем.

Разновидности стеклоподъемников

Автопроизводители выпускают автомобили различной конфигурации. Самые дешевые из них имеют ручные окна. Они создают меньше проблем с электрикой, но неудобство их использования в том, что, находясь на сиденье водителя, невозможно открыть окно со стороны пассажира, не отвлекаясь от вождения.

Ручные стеклоподъемники, устанавливаемые на конвейер, имеют небольшие отличия от электрических. Сам механизм подъема стекла точно такой же.

Отличие состоит в том, что в версии с ручным управлением есть редуктор, который передает вращение ручки окна на подъемное устройство для стекла, а в версии с электроприводом эту функцию выполняет электродвигатель. На обшивке двери на месте отверстия для ручного привода заглушка. Кроме того, в электропроводке есть дополнительная схема подключения окон ВАЗ-2114.

Окна с ручным управлением

Подъемные устройства для стекол на передней и задней дверях аналогичны. Разница только в размерах и пропорциях деталей, при этом принцип действия такой же.

Основная часть — это направляющая, по которой перемещается скоба крепления стекла. Направляющая имеет болты в верхней и нижней частях. С их помощью он устанавливается на свое место на двери. Ролики жестко закреплены на верхнем и нижнем краях направляющей, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другая часть электрического стеклоподъемника — это механизм, приводящий в движение трос. Состоит из ролика и коробки передач, которая вращается либо ручкой, либо электродвигателем (если стеклоподъемник ВАЗ-2114 имеет электрическую схему).

Чтобы кабели постоянно находились в смазанном состоянии и не загрязнялись, их помещают в рубашки из твердой стали, которые соединяют систему из трех роликов вместе.

В верхней части держателя стекла есть два резьбовых отверстия.Они затягивают болты крепления держателя стакана.

Стеклоподъемник

Один из видов стеклоподъемников для ВАЗ-2114, который, к сожалению, не идет с завода, — это стеклоподъемник рычажный. Эти изделия производит компания Ningbo Stone.

Эти устройства зарекомендовали себя как надежные и неприхотливые механизмы. В отличие от кабельных окон, они обладают большей подъемной силой. Замерзшее зимой стекло для них не проблема. Они легко с ними справляются, при этом канатные тельферы испытывают значительную нагрузку как на механизм, так и на электрика.

Один небольшой минус механизма навески — не одинаковая скорость подъема стекла. Чем выше стакан, тем он меньше. Это связано с геометрией подъемного механизма. Хороший пример — ножницы. Если взять их за кольца и отодвинуть концы как можно дальше в стороны, а затем прижать кольца друг к другу, станет ясно, что высота режущих концов меняется быстрее, когда кольца максимально разнесены. И наоборот, скорость подъема уменьшается по мере того, как кольца сходятся.

Именно это обстоятельство позволяет этому механизму создавать значительные усилия. Как вы знаете из уроков физики, проигрывая на пройденной дистанции, вы выигрываете в силе. Здесь происходит то же самое: в верхней части амплитуды движения пройденное расстояние уменьшается, а подъемная сила увеличивается.

Механизм приводится в действие электродвигателем, серийно подключается к цепи стеклоподъемника ВАЗ-2114.

Реечное стекло

Еще один хороший вариант для замены штатных механизмов — реечные окна.Выпускается компанией «Форвард» и зарекомендовал себя на хорошей стороне. Эти устройства отличаются высокой скоростью подъема и опускания. Как и в случае с рычажными механизмами, у них больше силы, чем у штатных. Несмотря на более скромные габариты электродвигателя, который подключается штатными разъемами схемы подключения электрического стеклоподъемника ВАЗ-2114.

Секрет надежности устройства — простая кинематическая схема преобразования вращения вала двигателя в поступательное движение кронштейна крепления стекла.На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки. Это позволило минимизировать дополнительные детали и упростило конструкцию. А в сочетании с высококачественными материалами изготовления это обеспечило надежную работу.

Электрический стеклоподъемник

В оснащении автомобиля с электроприводом стеклоподъемника имеются дополнительные жгуты проводов, составляющих цепь электрического стеклоподъемника ВАЗ-2114. Кроме того, на кожухе двери переднего пассажира отображается кнопка управления.На водительской двери расположен блок кнопок, управляющих всеми стеклоподъемниками, имеющими электрическое соединение со стеклоподъемниками ВАЗ-2114.

Схема имеет следующие элементы:

1. Монтажный блок.
2. Кнопка ESP на двери переднего пассажира.
3. Электродвигатель подъемника двери переднего пассажира.
4. Электродвигатель ESP водительской двери.
5. Кнопка переключателя двери водителя.
6. Замок зажигания.

Буквой «А» на схеме обозначены провода, идущие к источнику питания цепи, а буквой «В» — провода, идущие к габаритным огням.

Как переделать ручной привод на электрический?

Если вы решили установить на передние двери электрические стеклоподъемники вместо ручных, то нужно понимать, что вам придется не просто ставить электродвигатель, а менять всю сборку. Надо будет смонтировать новую проводку и доработать обшивку двери: вместо оконной ручки установить заглушку, вырезать отверстие для установки кнопки управления.

Как подключить кнопку?

Между собой соединены кнопки водительской и пассажирской дверей, а также двигатель CAP и шнур питания. Правильная распиновка кнопки электрического стеклоподъемника:

1. Контакт 1 на двери водителя соединен с контактом 6 на стороне пассажира. Контакт 1 на двери пассажира подключен к отрицательному контакту двигателя CAP.
2. Контакт 2 на обеих кнопках подключен к питанию.
3. Контакт 3 — это масса со стороны водителя и плюсовой провод со стороны пассажира.
4. Контакт 4 в обоих случаях идет на переключатель размера.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод электродвигателя CAP соответствует контакту 7 кнопки двери пассажира.



Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекла, нужно снять обшивку двери. Кроме того, если вы планируете заменить его на электроподъемник, вам необходимо демонтировать ограничитель открывания, так как вам потребуется получить в двери пучок проводов. Для снятия обшивки:

1. Открутите снизу три винта, которые удерживают пластиковый кармашек.
2. Снимите два болта, удерживающих внутреннюю ручку. Чтобы получить доступ к болтам, нужно удалить круглые заглушки тонкой плоской отверткой.
3. Снять пластиковую накладку ручки дверного замка. Для этого его нужно поддеть отверткой и, отойдя немного в сторону, вытащить из углубления.
4. Отвинтите кнопку блокировки.
5. Снять облицовку. Это делается следующим образом. В зазор между обшивкой двери и дверной коробкой вставляется плоское крепление или мощная отвертка. Он должен находиться между дверным зажимом и дверной коробкой. Затем нужно отжимать зажим, а не обшивку. В противном случае крепление клипсы может сломаться, и при последующей установке кожух не будет плотно сидеть на месте.Клипсы устанавливаются по периметру двери в количестве 8 штук. Их нужно вытаскивать поочередно.

Освободив обшивку двери, нет необходимости спешить ее снимать. Если это дверь с электроприводом, то она подключается жгутом проводов, идущим к кнопке электрического стеклоподъемника, распиновка которого состоит из семи контактов, замкнутых пластиковым разъемом. Чтобы его отключить, нужно прижать защелку небольшой отверткой и вытащить ту часть, в которую входят провода.

Замена электрического стеклоподъемника

Если электрический стеклоподъемник ВАЗ-2114 не работает, его можно заменить на новый. Для этого выполните следующие действия:

1. С помощью гаечного ключа отверните три гайки, удерживающие направляющую стекла.
2. С помощью ключа на 8 отверните три гайки, которыми крепится электродвигатель или механическая коробка передач.
3. Отсоедините монтажный кронштейн стекла от держателя стекла. Для этого откручиваем два болта на 8 на кронштейне.



После этого стеклоподъемник можно вытащить из двери.Стекло должно оставаться в поднятом состоянии. В противном случае снять механизм будет невозможно.

Новый подъемник устанавливается в обратной последовательности. Однако спешить с затягиванием кронштейна крепления стекла не нужно. Для начала нужно убедиться, что стекло находится в правильном положении в направляющих и четко ходит по ним.

Причины плохой работы

Причин, почему не работает электрический стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические.Рассмотрим основные:

1. Перекос стекла. Часто причина плохой работы не в самом механизме подъема окон, а в нарушении положения стекла относительно его направляющих. Это может произойти либо из-за откручивания крепления кронштейна, либо из-за того, что грубое резиновое фиксирующее стекло в держателе перестало выполнять свои функции. Этот вариант встречается гораздо реже.
2. Загрязнение направляющих. Стекло движется внутри канавок, образованных резинками. Эти канавки забиваются грязью.Он, как абразив, увеличивает силу трения, что создает сопротивление движению стекла.
3. Загрязнение стеклоподъемников. Во время эксплуатации водители не подозревают, что внутри дверей также необходимо проводить техническое обслуживание. Причем это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Стеклоподъемник передней левой двери разбивается быстрее из-за более частого использования.
4. Следующая причина — износ пластмассовых зубьев приводного механизма. В этом случае при нажатии на кнопку управления можно услышать, как работает электродвигатель, но стекло не двигается.
5. Обрыв троса. Это связано с попытками открыть замороженные окна. При повторных нагрузках, превышающих номинальную, кабели начинают расслаиваться и постепенно выходить из строя.

Электрические причины сводятся как к короткому замыканию, так и к потере контакта в цепи стеклоподъемника ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 дешевле, чем установка электрических механизмов вместо ручных. Если для того, чтобы просто поменять стеклоподъемник, нужно разобрать обшивку двери, демонтировать старый механизм и поставить новый, то для установки электрического варианта вместо ручного необходимо частично разобрать панель приборов. , выберите источник питания и протяните от него проводку внутри двери. Эта работа требует вмешательства электрика.Потому что питание ниоткуда нельзя забрать: источник должен соответствовать мощности электропривода, а также в случае короткого замыкания предохранители должны защищать основную проводку автомобиля. Кроме того, окна должны работать при включенном зажигании.

Подводя итоги, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнять самостоятельно, без специальных знаний, тогда как для работы с электриком нужен специалист, который требует оплаты.

Цена окна ВАЗ-2114 находится в пределах от 2,5 тысячи до 3,5 тысячи рублей в зависимости от конструкции и производителя. Но как было сказано ранее: предпочтительнее рычажно-реечный вариант. Если покупать устройство только с одной стороны, то левый передний стеклоподъемник будет дороже, так как он более востребован.

Ремонт стеклоподъемников в Авроре, Иллинойс

Прибл. Time: 60 минут | Диапазон цен: Узнать цену

Основы услуг по ремонту стеклоподъемников в Robinson’s Auto Repair

Представленные в 1940 году, электрические стеклоподъемники стали обычным явлением во многих современных легковых, грузовых автомобилях и внедорожниках.В отличие от старых оконных систем, которые требуют, чтобы пассажиры вручную поворачивали рукоятку, чтобы поднять или опустить окна, электрические стеклоподъемники управляются простым нажатием кнопки или щелчком переключателя. Поскольку электрические стеклоподъемники работают с электричеством, большинство из них перестают работать, когда автомобиль останавливается. Однако некоторые электрические стеклоподъемники имеют временную задержку, которая позволяет водителям и пассажирам продолжать управлять стеклоподъемниками в течение короткого периода времени после остановки двигателя. Поскольку электрические стеклоподъемники легко запускаются, большинство автомобилей также оснащены предохранительным замком, который водители могут использовать, чтобы предотвратить ошибочное открытие или закрытие окон другими пассажирами, например маленькими детьми.В целом электрические стеклоподъемники — удобная функция, которая нравится многим автомобилистам.

Почему вам следует заказать услуги по ремонту стеклоподъемников в авторемонтной мастерской Робинсона?

Если ваши электрические стеклоподъемники работают странно или перестают правильно реагировать на их органы управления, позвоните нам в нашу службу ремонта стеклоподъемников. Помимо впуска воздуха в автомобиль в жаркий день, электрические стеклоподъемники удобны при проезде через пункт взимания платы за проезд или проезжую часть. Мы знаем различные компоненты, которые заставляют работать стеклоподъемник, и у нас есть необходимые инструменты для ремонта двигателя стеклоподъемника, шестерен, регулятора и других компонентов стеклоподъемника. Мы будем работать над тем, чтобы ваши окна снова работали нормально. Когда ваши окна начинают вести себя странно, не ждите. Позвольте нашему дружелюбному персоналу починить ваши неисправные стеклоподъемники и снова вернуть вас в дорогу с комфортом.

Мы с гордостью обслуживаем потребности клиентов в ремонте стеклоподъемников в Авроре, Иллинойс, Северной Авроре, Иллинойс, Шугар Гроув, Иллинойс, и прилегающих районах.

Обслуживаемых областей: Аврора, Иллинойс | Северная Аврора, Иллинойс | Сахарная роща, Иллинойс | и прилегающие районы

Как снять вентилятор печки на ваз 2114.

Но, когда выключатель в исправном состоянии, напряжение подается нормально, то скорее всего перегорел мотор, но не исключено нарушение массового контакта.

Как происходит замена мотора печки ВАЗ 2114

Для начала нужно отодвинуть передние сиденья как можно дальше назад и опустить спинки. На стулья рекомендуется накинуть чехлы или одеяло, чтобы не испачкаться во время работы.

Затем с рулевой колонки снимается хомут, который крепится к нему с помощью 3-х стяжных болтов и такого же количества саморезов.Необходимо снять пороги и боковые накладки.

Теперь нужно оттянуть лицевую панель на бок, предварительно открутив 6 винтов.

Перед тем, как снять панель, необходимо отключить все разъемы. Откроется разъем для подключения к ПК; винты, которыми он крепится, необходимо открутить.

Затем снимается хомут, удерживающий проводку, и снимается приборная панель.

Закрепив помощника, подготовив измельчители и емкость для сбора охлаждающей жидкости, нужно закрыть кран ТЭНа, открутить хомут на верхней трубе.Последних надо тянуть. Затем проделайте ту же процедуру с нижней трубкой.

Теперь, вынув старую печь, вы можете установить на ее место новую. Для ВАЗ 2114 замена мотора автомобильной печки завершается доливом жидкости и установкой снятых деталей.

Не работает вентилятор печки на ВАЗ 2114. Многие автомобилисты часто сталкиваются с проблемой, когда не работает вентилятор печки на ВАЗ 2114. Эта проблема сопровождается посторонними звуками, возникающими при работе отопителя.

Вентилятор отопления

Вентилятор играет главную роль в работе системы обогрева машины.

Ни одна машина не застрахована от мощности своей системы не только вентилятора, но и системы отопления в целом.

Чтобы разобраться в вопросе, почему не работает вентилятор, нужно: завести машину, включить печку на скорости 1, 2, 3 по порядку. Если не появляются дополнительные звуки, соответственно вентилятор просто не работает.

Если вентилятор не включился на первых двух режимах скоростей, но работал на третьем, проблема в работе дополнительного резистора или в самом переключателе.

Причины, неисправности в работе мотора печки

Не работает мотор печки ВАЗ 2114 по следующим причинам:

Заменить не сложно, но основная проблема заключается в электрической цепи, т.е. в цепи появилось короткое замыкание. Первым шагом в решении этой проблемы является поиск источника короткого замыкания. Важно знать, что к плите подключается предохранитель Ф-7 на напряжение 30А. Помимо системы обогрева, он отвечает за работу прикуривателя, обогрев зеркал, освещение бардачка и электродвигатель омывания фар.Следовательно, если предохранитель выйдет из строя, эти устройства тоже выйдут из строя.

• Проблемы с контактами в монтажном блоке.

Это заболевание довольно часто встречается во многих машинах, причина его — плохой контакт или контактное окисление.

• Заедание реле зажигания.

Система обогрева включается только тогда, когда машина теплая. Соответственно, при возникновении такой проблемы необходимо проверить реле зажигания и при необходимости заменить.

• Включение печки происходит только на 3-х скоростях.

Вентилятор включается на 1 и 2 скорости через дополнительный резистор, а на 3 скорости ток течет непосредственно к вентилятору. Следовательно, эта проблема свидетельствует о выходе из строя дополнительного резистора.

В данном случае проблема заключается в электрической цепи или в предохранителе. Для проверки его работы и скоростей переключения можно использовать дополнительные инструменты — лампу на 12В и два припаянных к ней провода. Действия выполняются в определенной последовательности:

1. Сначала отсоедините центральную консоль, чтобы облегчить доступ к переключателю системы обогрева.
2. После этого заводим машину и подключаем провод минус от лампы к массе тела, периодически подключаем второй провод лампы к выводам скоростей 1, 2, 3 на дополнительном резисторе.

Горящая лампа указывает на то, что переключатель работает нормально. В случае обратного результата подключаем лампу к проводу плюсового выключателя. Если лампа не загорается, это говорит о разомкнутой цепи или о неисправности предохранителя.

• Неисправности в электродвигателе отопителя.

Переключатель работает исправно, ток течет, а сам вентилятор не реагирует, причина кроется в следующих моментах: возможно, двигатель перегрелся, заземление вентилятора имеет плохой контакт, или заедала щетка двигателя.

Почему возникают неисправности в системе отопления

Когда не включается печка ВАЗ 2114, для водителей это серьезная проблема, в любое время года, но с наступлением холодов это становится особенно актуальным. Основными причинами того, что система отопления отказывается работать, являются разные причины, начиная от электросистемы и заканчивая проблемами с насосом.

Принцип работы печи:

1. Регулировка указателя температуры подачи воздуха в солон осуществляется путем открытия или закрытия крана нагревателя.
2. Именно благодаря крану системы отопления охлаждающая жидкость поступает в радиатор, что способствует образованию тепла. Показатель температуры охлаждающей жидкости при прогретом двигателе достигает порядка 94 градусов.
3. Переключая печку на разные скоростные режимы с первого на третий, регулируется скорость вращения вентилятора отопителя, что способствует поступлению в салон потока теплого или охлажденного воздуха в зависимости от положения крана.
4. С помощью панельных заслонок можно регулировать приток воздуха в нужном направлении.

Зная принцип работы системы отопителя, можно понять, где причина неисправностей в автомобиле.

Замена вентилятора отопления

Как заменить моторчик печки на ВАЗ 2114, волнует многих автовладельцев. Замена мотора печки ваз 2114 подразумевает следующие действия:

• Для начала необходимо открутить все болты крепления пластиковой крышки в пространстве под капотом.
• Снимите подушку для удобства использования.
• Снять уплотнительную резину с капота.
• Снять кожух, защищающий мотор печки.

Таким образом, попадаем в вентилятор, значит:

• Снимите два болта крепления двигателя с боков.
• Далее пройдите в салон и под панелью со стороны водителя нужно найти плюсовую клемму провода и отсоединить ее.
• Затем найдите отрицательный провод, закрепленный на гайке, открутите его.Эти провода можно вставить в отверстие корпуса машины через уплотнительную резину.
• Вытаскиваем мотор отопителя, повернув его на определенный угол и снимаем с правой стороны.

При необходимости замены вентилятора отопителя ВАЗ 2114, соответственно, покупается новая модель и вся система собирается аналогично, но в обратном порядке.

Замена вентилятора на ВАЗ 2114 под силу каждому автомобилисту, просто нужно выделить на это немного времени.

Сколько стоит мотор печки ваз 2114 зависит от покупки отдельно или в сборе с кузовом. Поэтому цена мотора системы отопления ВАЗ 2114 примерно 500 рублей, индикатор цены в сборе с кузовом будет в районе 1000 рублей.

Система вентиляции внутреннего пространства Лада 2115 способна организовать циркуляцию воздушных потоков под действием естественного давления воздуха, возникающего при движении с приличной скоростью. Вентилятор может искусственно нагнетать в салон воздух, скорость вращения которого ступенчато регулируется блоком управления.

При замене вентилятора отопителя

«Вердикт» по замене данного агрегата на автомобиле ВАЗ 2114 должен быть не только в случае его полной неработоспособности, что является следствием:

• замыкание обмотки якоря на «массу» или ее обрыв;
• износ коллектора;
• парящие кисти.

Электродвигатель, якорь которого довольно медленно вращается на любой скорости за счет:

• окисление / загрязнение коллектора;
• межвитковая цепь обмотки якоря;
• Износ подшипников и посадочных мест подшипников качения.

Для информации. В случае замыкания обмотки якоря мотора сразу перегорает предохранитель F7, при этом он отвечает за прикуриватель, освещение бардачка и обогрев заднего стекла.

Мастерская замена вентилятора печки на автомобили семейства ВАЗ 2114: создаем условия для эксплуатации

Правильно реализована конструкция отопительной установки, расположенной за панелью приборов. Удобство ремонта кулера разработчики учли: электродвигатель расположен в моторном отсеке и легко доступен.

Подключение электродвигателя к бортовой системе управления находится в кабине за приборной панелью. Отключение агрегата происходит по схеме:

• снимите правую крышку центральной консоли, открутив три винта;
• отключите одноконтактный блок питания двигателя;
• откручиваем «массу» блока головкой на 10 и снимаем клемму со шпильки.

Перед заменой вентилятора печки в подкапотном пространстве ВАЗ 2114 в подкапотном пространстве проводят подготовительные операции.Для удобства опытные владельцы настоятельно рекомендуют демонтировать два дефлектора возле дворников. Крепятся шурупами в пяти местах. Дальнейшие действия подчиняются следующей схеме:

• снимаем салонный фильтр;
• откручиваем четыре самореза крепления кожуха мотора в моторном отсеке;
• снимаем капот с моторного отсека.

Разборка и замена электродвигателя

Электродвигатель крепится к корпусу нагревательного блока двумя винтами.Разобрав соединение отверткой Phillips, необходимо отсоединить мотор и ТЭН и вытащить отсоединенные ранее провода через герметик. Вынуть электровентилятор из моторного отсека можно следующим образом:

• немного приподнять агрегат;
• отсоедините переднюю опорную поверхность от корпуса нагревателя, сдвинув двигатель на себя;
• повернуть мотор на 90 градусов;
• вытащить конструкцию из отсека.

• повернуть устройство вокруг оси вращения так, чтобы выходное окно «смотрело» на исполнителя;
• снимите поролоновый уплотнитель;
• , чтобы отсоединить половинки корпуса агрегата, поддев их плоской отверткой в ​​месте соединения;
• отвести левую половину, сдвинув ее к левому краю;
• снять правую половину, предварительно переместив ее влево.

Полная замена печного вентилятора возможна только после разборки правой половины кожуха агрегата:

• для отстегивания двух пружинных защелок, фиксирующих крышку относительно кожуха;
• снимаем крышку мотора;
• снимите двигатель в сборе с крыльчаткой.

Примечания:

• при замене в сборе нет необходимости разбирать старое изделие;
• перед разборкой электродвигателя рекомендуется оценить его работоспособность, подключив прибор к аккумулятору;
• запрещается снимать крыльчатку с вала, особенно нового электродвигателя, во избежание появления дисбаланса;
• Все работы следует выполнять с отключенным аккумулятором.

Перед установкой нового агрегата необходимо очистить впускной канал системы отопления. Установка нового изделия производится в обратной последовательности. Разместив конструкцию возле сиденья, следует по контуру, контактирующему с системой отопления, приклеить новый поролоновый герметик. По окончании работ в моторном отсеке необходимо подключить блок к бортовому контроллеру и желательно заменить салонный фильтр.

В конце концов

Утилизация старого электродвигателя отопителя чаще всего происходит из-за износа коллектора (после 100 000 км пробега) или короткого замыкания обмотки якоря, на что указывает «бесшумный» или маловращающийся вал, а также предохранитель F7.

Способ замены неисправного вентилятора печки ВАЗ 2114 упрощенно выглядит так:

• отключить прибор от бортовой сети;
• демонтировать дефлекторы и салонный фильтр;
• снимаем защитную крышку;
• снять двигатель в сборе с корпусом или по частям;
• вынуть двигатель в сборе с крыльчаткой из кожуха;
• установить новый блок и собрать в обратном порядке.

Проблема холостого хода печки на модели ВАЗ 2114 довольно распространенная. В большинстве случаев выходит из строя мотор, отвечающий за подачу теплого воздуха в салон. Устранить неисправность можно без помощи специалистов автосервиса, достаточно воспользоваться пошаговой инструкцией по ремонту.

Расположение и принцип работы

На последних моделях ВАЗ конструкция отопителя практически не отличается. Мотор печки расположен посередине передней торпеды, работает в трех режимах.С помощью регулятора можно выбрать конкретную зону обогрева — салон, лобовое стекло или ножки. При выходе из строя вентилятора нагретый воздух остается возле радиатора и не попадает в салон. КПД системы отопления в этом случае падает до нуля.

Мотор печки работает в нескольких режимах

Основные причины неисправности

Чаще всего система перестает нормально функционировать по следующим причинам:

Не работает предохранитель
1. Ф-7 на напряжение 30А.Предохранитель также отвечает за работу прикуривателя, омывателя фар, подсветки в бардачке, поэтому выявить эту неисправность несложно.
2. Окисление контактов на мотоблоке.
3. Реле зажигания заедает. Если мотор печки начинает работать только после прогрева двигателя, значит, причина в неисправном реле.
4. Неисправность резистора. Этот элемент отвечает за работу печки в разных режимах.Если мотор включается только в 3-х режимах, значит, резистор неисправен и его нужно заменить.
5. Перегорел сам мотор отопителя.

Совет: По конкретной причине, по которой печь не работает должным образом, мы рекомендуем удалить каждый из перечисленных выше пунктов.

Инструкции по замене

Если мотор начал давать сбой, то лучше сразу заменить на новый, так как настроить на нормальную работу практически невозможно.Рекомендуем покупать устройство в официальных магазинах, где дают гарантию качества. Средняя цена на мотор 500–600 рублей.

Список инструментов и принадлежностей

1. Набор ключей гаечных.
2. Крестообразная отвертка.
3. Вентилятор или полный комплект с двигателем.

Как заменить

Весь ремонт у вас займет не более часа, начинаем с отключения минусовой клеммы АКБ.

Видео по замене мотора печки на ВАЗ 2114

Чтобы быстро отремонтировать печку, нужно определить причину неисправности.Если двигатель работает с перебоями, лучше сразу заменить его на новый. Воспользовавшись простым инструментом и пошаговой инструкцией, вы быстро замените мотор, сэкономив на автосервисе.

Автономный обогреватель не зря называют печкой, ведь он создан для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне независимо от температуры окружающей среды. Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка, помимо своей основной функции — обогрева, служит еще и для обдува лобового стекла.А это очень важно, особенно в морозные дни. Без него водителю придется очень непросто.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Мы рассмотрим, зачем он нужен, что это такое, по каким причинам выходит из строя и как проводится его ремонт или замена.

Конструкция обогревателя четырнадцатая

Печка ВАЗ-2114 состоит из следующих элементов:

• пластиковый корпус;
• радиатор отопителя;
• вентилятор.

Как видите, список невелик. Кроме того, при любой неисправности полной замены печки ВАЗ-2114 не потребуется, так как каждый ее элемент можно заменить отдельно.

Принцип работы ТЭНа

ТЭН сам по себе не производит тепла. В качестве его носителя используется нагретая охлаждающая жидкость, которая поступает в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и через специальные сопла начинает проникать в кабину.Однако естественной циркуляции для обогрева салона автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется точно таким же вентилятором. Благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор печки ВАЗ-2114 — штатный двигатель постоянного тока, питающийся от бортовой сети автомобиля. Воздушный поток создается за счет вращения цилиндрической крыльчатки, установленной на якорном валу.

Управление вентилятором осуществляется специальным переключателем, расположенным на панели управления.Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, поступающего в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках планового технического обслуживания, так и при обнаружении критических неисправностей. Аппарат не входит в список наиболее часто ломающихся, но, тем не менее, проблемы с ним случаются.К наиболее «популярным» поломкам можно отнести:

• износ якорных подшипников;
• износ щетки;
• разрушение щеточного коллектора;
• обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите демонтировать

Обнаружив, что вентилятор печки ВАЗ-2114 не работает, не спешите демонтировать и разбирать отопитель. Для начала нужно проверить электрическую схему устройства, а именно: предохранитель

• ;
• резистор переключения режимов;
• проводка.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном и обозначен на схеме как F-7 (30 А). Вынимаем его из посадочного гнезда и «вызываем» тестера. При необходимости поменять.

Следующим шагом является диагностика переключающего резистора. При включенном зажигании поверните ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор исправен, меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство.Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и провести замеры, переключая режимы при включенном зажигании. Напряжение есть — причина в самом электродвигателе, нет — лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

Признаком износа подшипников двигателя вентилятора является характерный шум. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем обязательно приведет к более серьезной проблеме.Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, спешите смазать подшипники.

Износ щетки и выход из строя коллектора

Щетки подают электрический ток на них. Они сделаны из графита и, конечно, подвержены износу. Если электродвигатель работает в штатном режиме, их может хватить на 50-70 тысяч км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является результатом износа или деформации щеток.Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если бы подобная проблема была обнаружена, то для ВАЗ-2114 замена вентилятора печки стала бы неизбежной.

Обрыв или короткие обмотки

С обмотками ситуация еще сложнее. Если неисправность коллектора можно обнаружить визуально, то здесь необходимо измерить сопротивление в разных местах, да и то не факт, что после обнаружения неисправности ее можно будет устранить перемоткой.Оптимальный вариант в этом случае для ВАЗ-2114 — замена вентилятора печки. К тому же новое устройство будет стоить не так дорого. Электродвигатель с крыльчаткой стоит около 1100 рублей, с кожухом — 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для того, чтобы отремонтировать или заменить мотор вентилятора, его нужно будет снять. Это можно сделать двумя способами: разобрав нагреватель в сборе или сняв только двигатель.

В первом случае необходимо разобрать пластик салона, слить хладагент, отсоединить радиатор отопления от системы охлаждения и т. Д.Такой демонтаж может быть оправдан только в одном случае — когда возникнет необходимость замены печки ВАЗ-2114 в сборе. Если ничего подобного не планируется, вентилятор можно вынуть из моторного отсека. Порядок действий следующий:

1. Поднимаем капот, находим кожух вентилятора печки ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он сделан.
2. Откручиваем 2 винта и 2 болта, которыми кожух крепится к корпусу печки.
3. Отсоедините разъемы проводов питания.
4. Тонким или ножом откройте защелки половинок кожуха. Разъедините половинки, уберите их в сторону.
5. Разворачиваем вентилятор так, чтобы он проходил между бортиком подкапотного пространства и декоративной решеткой. Снимаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких затруднений. Особенно, если вы уже разобрали неисправный прибор.Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и выведите два провода от аккумулятора к разъему.
