Что делать, если не дует печка в ноги на ВАЗ 2109 и как починить?

Проблемы с отоплением нередко возникают у автомобилей ВАЗ, как в старых, так и в новых моделях. Производитель достаточно слабо поработал над столь важной в суровом российском климате системой, потому доводку обогревателя автовладельцы часто вынуждены проводить самостоятельно.

Что делать, если не дует по какой-то причине печка в ноги на автомашине ВАЗ-2109? Об этом читайте ниже.

Общие сведения

Плохим обдувом в основном славятся те модификации, на которых установлена высокая панель. Нередко столкнувшись с ситуацией, когда к ногам не поступает теплый воздух, владельцы начинают менять по очереди основные элементы обогревателя:

• радиатор;
• краник;
• патрубки, тосол и пр.

Израсходовав на это немало денег, они не добиваются никакого заметного улучшения. Между тем причина здесь очень проста. Чаще всего та случается из-за неполного закрытия центральной заслонки пески.

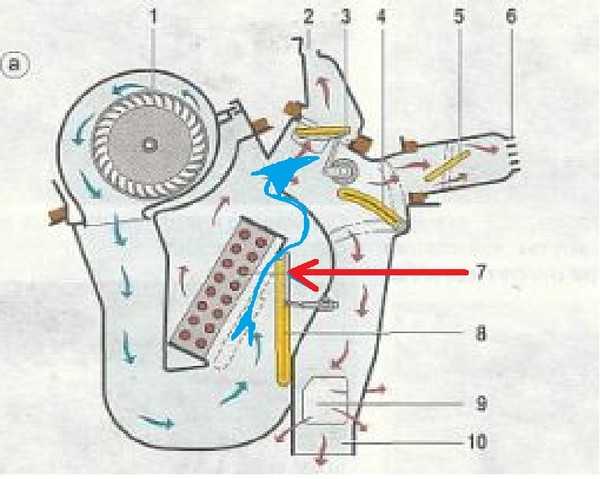

Проблема здесь в том, что выход на ножной обдув расположен ниже ранее упомянутой детали и потому при нарушении ее герметичности туда поступает холод снаружи. В то же время в лицо водителю дует чересчур горячий воздух, а ноги у него сводит от стужи.

Такого недостатка практически лишен ВАЗ-2109, у которого имеется низкая панель. Все дело в том, что на них монтировали обогреватели несколько иной системы, боле простой и надежной.

Устраняем проблему

Сразу можно сказать, что самый простой способ обеспечить доступ тепла к ногам – это заглушить центральный рукав, подающее нагретый воздух в салон. Беда только в том, что в данном случае в целом не будет устранена основная проблема, причем общий обогрев кабины перестанет работать как следует, что также не очень хорошо.

Гораздо более действенным будет второй способ. Суть его в усовершенствовании плохо работающей заслонки. Необходимо сделать так, чтобы она хорошо блокировала центральный воздушный рукав и перенаправляла тепло непосредственно в ноги.

Читайте также: Технические характеристики двигателя ВАЗ 2109 карбюратор

Порядок выполнения работ

Печку в данном случае разбирать необязательно. Достаточно просто демонтировать торпеду, а затем и верхнюю заслонку, чтобы получить доступ к проблемному месту.

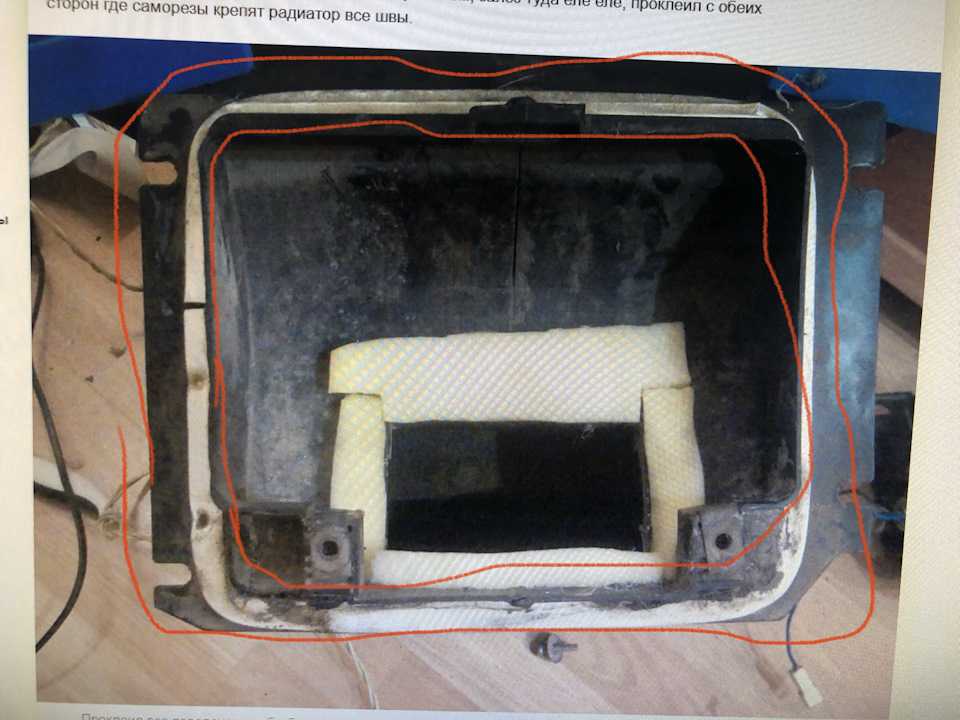

Из вспененного самоклеящегося полипропилена вырезают прямоугольник 50 на 120 миллиметров. Лучше всего взять тот, что производит компания STP (необходимый тип наиболее подводящего материала именуется «Акцент»).

Заготовку прямо через верхнее отверстие устанавливают внутрь, не снимая защитного покрытия. Если это сделать сразу, то разместить прямоугольник будет значительно труднее, ведь он начнет прилипать ко всем поверхностям. В материале прорезают после укладки его снизу узкую щель шириной приблизительно в 10 мм и длиной – до краев отверстия. Теперь заслонка станет прилегать максимально плотно.

После этого можно вернуть торпеду на место, уплотнив дополнительно все ее края «Акцентом», нарезанным на узкие полоски. Им же необходимо обязательно заглушить подачу воздуха к задним сиденьям. Такой вариант обогрева установлен на машинах с высокой панелью. В более старых моделях делать это нет нужды.

Итоги

Выполнив все вышеописанные работы, вы добьетесь равномерного распределения воздуха по всем боковым рукавам при полностью открытой заслонке. Причем центральный поддув теперь будет закрываться наглухо, а обогрев лобового стекла и ног усилится в несколько раз.

Читайте также: Как установить и заменить маслосъемные колпачки на ВАЗ-2107

В ноги не дует печка ваз 2109 причины и как это решить

Содержание статьи

Проблемы с отоплением нередко возникают у автомобилей ВАЗ, как в старых, так и в новых моделях. Производитель достаточно слабо поработал над столь важной в суровом российском климате системой, потому доводку обогревателя автовладельцы часто вынуждены проводить самостоятельно.

Что делать, если не дует по какой-то причине печка в ноги на автомашине ВАЗ-2109? Об этом читайте ниже.

Общие сведения

Плохим обдувом в основном славятся те модификации, на которых установлена высокая панель. Нередко столкнувшись с ситуацией, когда к ногам не поступает теплый воздух, владельцы начинают менять по очереди основные элементы обогревателя:

• радиатор;
• краник;
• патрубки, тосол и пр.

Израсходовав на это немало денег, они не добиваются никакого заметного улучшения. Между тем причина здесь очень проста. Чаще всего та случается из-за неполного закрытия центральной заслонки пески.

Проблема здесь в том, что выход на ножной обдув расположен ниже ранее упомянутой детали и потому при нарушении ее герметичности туда поступает холод снаружи. В то же время в лицо водителю дует чересчур горячий воздух, а ноги у него сводит от стужи.

Такого недостатка практически лишен ВАЗ-2109, у которого имеется низкая панель. Все дело в том, что на них монтировали обогреватели несколько иной системы, боле простой и надежной.

Устраняем проблему

Сразу можно сказать, что самый простой способ обеспечить доступ тепла к ногам — это заглушить центральный рукав, подающее нагретый воздух в салон. Беда только в том, что в данном случае в целом не будет устранена основная проблема, причем общий обогрев кабины перестан

ет работать как следует, что также не очень хорошо.

Гораздо более действенным будет второй способ. Суть его в усовершенствовании плохо работающей заслонки. Необходимо сделать так, чтобы она хорошо блокировала центральный воздушный рукав и перенаправляла тепло непосредственно в ноги.

Порядок выполнения работ

Печку в данном случае разбирать необязательно. Достаточно просто демонтировать торпеду, а затем и верхнюю заслонку, чтобы получить доступ к проблемному месту.

Из вспененного самоклеящегося полипропилена вырезают прямоугольник 50 на 120 миллиметров. Лучше всего взять тот, что производит компания STP (необходимый тип наиболее подводящего материала именуется «Акцент»).

Заготовку прямо через верхнее отверстие устанавливают внутрь, не снимая защитного покрытия. Если это сделать сразу, то разместить прямоугольник будет значительно труднее, ведь он начнет прилипать ко всем поверхностям. В материале прорезают после укладки его снизу узкую щель шириной приблизительно в 10 мм и длиной — до краев отверстия. Теперь заслонка станет прилегать максимально плотно.

После этого можно вернуть торпеду на место, уплотнив дополнительно все ее края «Акцентом», нарезанным на узкие полоски. Им же необходимо обязательно заглушить подачу воздуха к задним сиденьям. Такой вариант обогрева установлен на машинах с высокой панелью. В более старых моделях делать это нет нужды.

Итоги

Выполнив все вышеописанные работы, вы добьетесь равномерного распределения воздуха по всем боковым рукавам при полностью открытой заслонке. Причем центральный поддув теперь будет закрываться наглухо, а обогрев лобового стекла и ног усилится в несколько раз.

Печка ваз 2109 не дует в ноги — решение есть!

С наступлением Осени температура начала опускаться, начал замечать, что в ноги не дует теплый воздух. Когда летом менял радиатор отопителя и кран, заметил, что отверстие для подачи воздуха в воздухопровод внутренние вентиляции 2108-8101342 (тунельный) заклеен шумоизоляцией и воздуховод сам отсутствует.

Но так как отверстия для передних пассажиров и задних связаны в конструкции корпуса печки, не обратил на это сильного внимания. С каждым днем все холодало и ноги начинали мерзнуть. Отклеил эту шумоизоляцию но лучше не стало.

К тому же теплый воздух, а после прогрева жарил хорошо, в лицо дуло порядком, даже при условии, что центральные воздуховоды заклеены. Стало понятно, что есть вопросы либо с тросиками либо с заслонками которые регулируются тросиками. В очередной раз разобрал панель приборов, это уже 3е выходные подряд с разборкой панели.

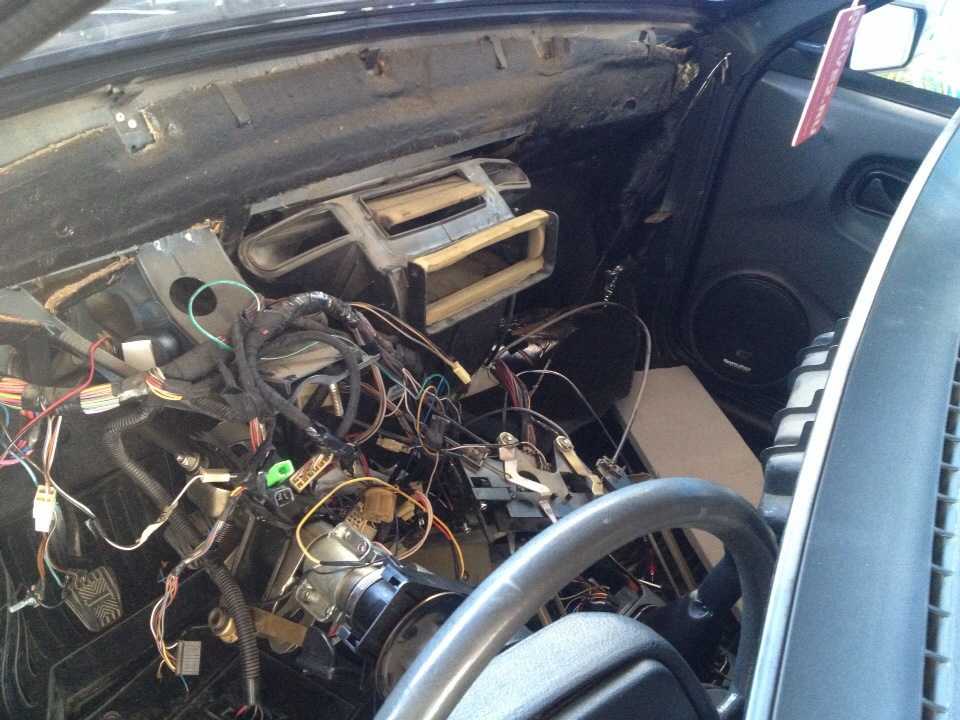

Опять все раскидал

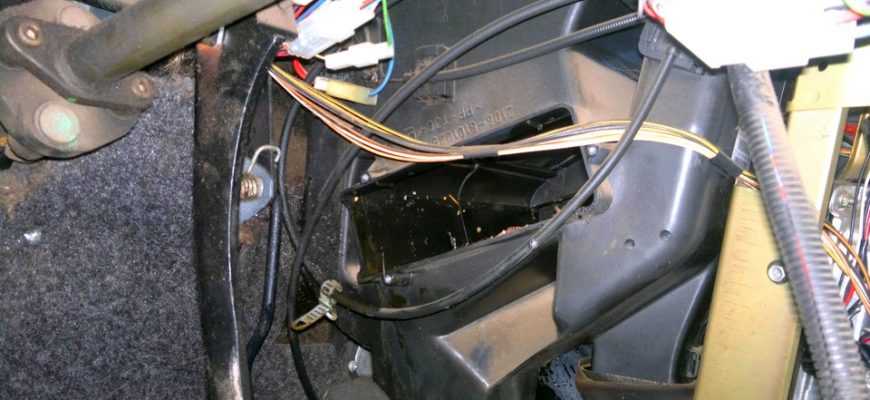

Доступ к заслонкам открыт, можно работать

Проводим осмотр, заслонка на лобовое стекло открыта полностью. Заслонка отвечающая за центральные воздуховоды и ноги как раз в положении открыта, то есть подача в ноги закрыта.

Заслонка лобового стекла открыта

Заслонка прикрывает подачу в ноги

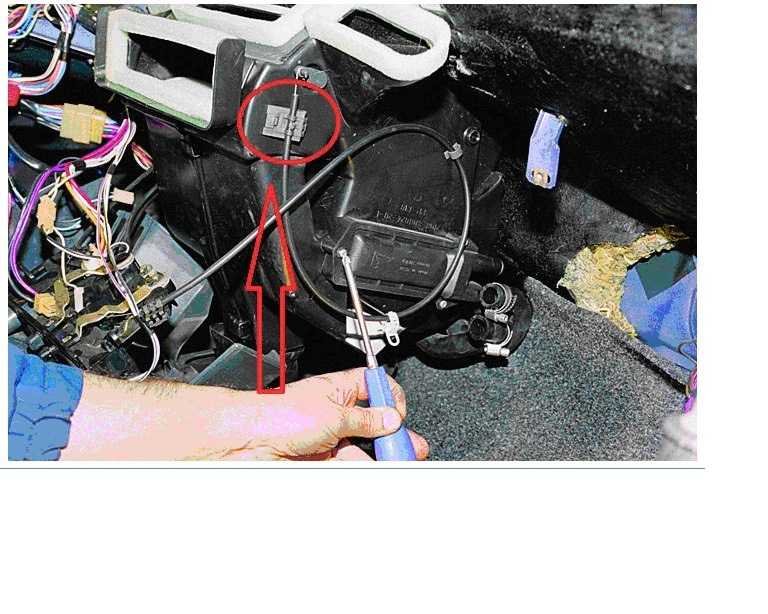

Тросики управления к заслонкам подключены. Тросики в ушках блока управления тоже подцеплены, а вот сама оплетка на обоих тросах выпала из зацепления пружинной скобки.

Тросики зацеплены, а вот оплетка нет

Тросик управления центральной заслонкой и ноги

Тросик заслонки лобового стекла

При движении рычагов естественно не закрепленная оплетка троса гуляет и из за этого заслонки не функционируют. С помощью плоскогубцев утапливаю трос в это время заслонка из положения закрытые ноги перекрывает обдув в центральные воздуховоды.

Трос двигается

Заслонка открыла подачу в ноги

Утапливаю второй трос и заслонка лобового стекла перекрывается.

Трос двигается

Заслонка лобового закрылась

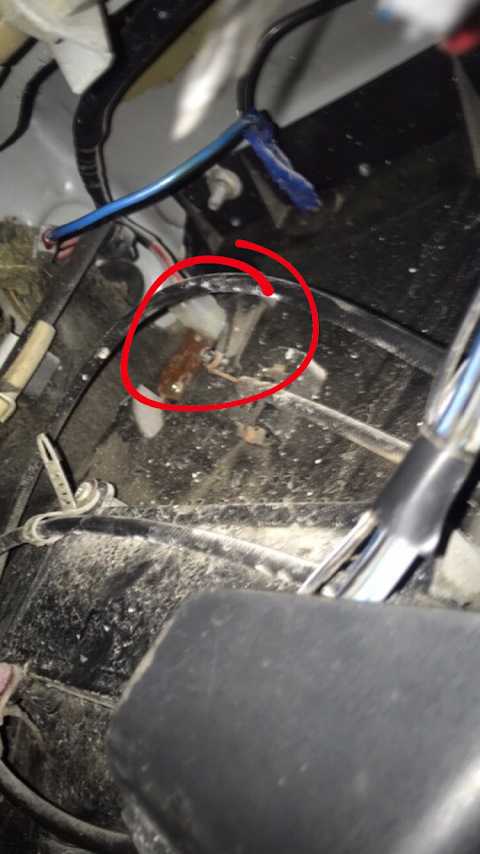

Причина того, что не держится оплетка троса скобкой это отсутствует и повреждение верхнего слоя. Хотел сделать по человечески, взял термоусадку нагрел получилось хорошая оплетка, но зацепить скобкой не получается, к тому же оказалось, что пластик на блоке управления имеет трещины и из за этого скоба слетает.

Термоусадка

Готово

Второй трос тоже в плохом состоянии

Пришлось сделать по русски (на колхозить) срезал термоусадку, намотал изоленты и в скобу закрутил саморез, чтобы она не слетала. По хорошему нужно менять блок управления заслонками и тросы.

Кое как зацепил скобу

Закрутил саморез, чтобы скоба не выпадывала

Установил обратно блок управления, тросы закреплены и функционируют, заслонки двигаются.

Обе заслонки закрыты

Обе заслонки открыты

Из запасов достал воздуховод внутренние вентиляции 2108-8101342 (тунельный), установил его.

Установка воздуховода

Принялся собирать панель обратно. Так же хочу отметить, что купленная ранее оплетка на руль заняла свое место.

Панель собрана, оплетка давно заняла свое место

Электронная печка на ваз 2107. Модернизируем и меняем печку на «Семерке» своими руками

Автомобили ВАЗ, несмотря на свой возраст, до сих пор пользуются популярностью у автомобилистов. Исходя из количества недостатков отечественных автомобилей, владельцы вынуждены прибегать к усовершенствованию и модернизации отдельных элементов транспортных средств. В этой статье пойдет речь о тюнинге печки, так как она является слабым звеном автомобиля.

Часто бывает, что штатная печка ВАЗ 2107 не справляется с сильными морозами.

Всем известно, насколько важным элементом комфорта водителя и пассажиров является система отопления автомобиля в холодные зимние периоды. Замерзающие стекла и холод в машине создают большой дискомфорт. Рассмотрим основные варианты усовершенствования печки автомобиля.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить ее источник. Поэтому, прежде чем говорить о вариантах улучшения системы отопления семерки, разберемся с причинами проблем с обогревом автомобиля.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего являются:

1. Течь крана системы отопления;
2. Низкий уровень подачи воздуха от дефлектора;
3. Громкая работа двигателя системы отопления;
4. Некачественная подача теплого воздуха в.

Исходя из вышеперечисленных причин неисправностей печки, можно сделать вывод, что для улучшения ее работы важно модернизировать кран и дефлекторы, устранить неисправности радиатора и улучшить работу вентилятора.

Как видите, не очень серьезные переделки смогут сделать пассажиры и водитель. Важно, что модернизация печки не требует значительного опыта и может быть проведена автовладельцем самостоятельно без помощи профессионалов.

Варианты улучшения печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу системы отопления отечественной семерки исключительно своими силами.

Начинаем модернизацию ТЭНов с замены штатного крана на более надежное изделие. Кран находится в передней части автомобиля в районе ног пассажира. Иногда владельцы автомобиля узнают о его местонахождении только в случае утечки охлаждающей жидкости. Течь доставляет владельцу немало хлопот, особенно в холодное время года. Под ногами пассажира течет антифриз, необходимо просушить не только коврики, но и обивку автомобиля. А также охлаждающая жидкость содержит вещества, негативно влияющие на здоровье человека. Важно как можно скорее устранить течь.

Замена обычного смесителя на аналогичный новый помогает решить проблему только на короткий период времени. Специалисты советуют несколько вариантов решения этой проблемы. Как вариант, можно заменить штатный кран машины на изогнутую герметичную трубку. Таким образом, протечки устраняются, однако возникает другое неудобство. Отсутствие крана не дает возможности перекрыть подачу охлаждающей жидкости к радиатору отопителя. Летом в машине будет очень жарко.

Более приемлемым решением вопроса является установка обычного водопроводного крана для подачи антифриза на радиатор печки в подкапотном пространстве автомобиля. Единственным неудобством при таком апгрейде будет необходимость открывать кран для манипуляций.

Еще одним недостатком в работе системы отопления ВАЗ-2107 является плохое качество дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекол, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для повышения производительности дефлектора его усовершенствуют, установив в него небольшой вентилятор. Чаще всего для этого используются запчасти от компьютерной техники. Для установки необходимо снять дефлектор и подготовить в нем место для установки вентилятора. Питание вентилятора лучше вывести на отдельную кнопку, что будет практичнее в использовании.

Следующим этапом настройки является устранение неисправности радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной их некачественной работы чаще всего может быть возникновение засорения системы отопления. Для улучшения обогрева салона автомобиля необходимо провести полную очистку радиатора и деталей системы охлаждения и отопления. Важно использовать для автомобиля охлаждающие жидкости хорошего качества и не заливать воду вместо антифриза. Таким образом, вы сможете защитить систему отопления от протечек и засоров.

Самый радикальный и эффективный способ доработки печки ВАЗ-2107 своими руками — замена штатного вентилятора на аналогичный товар от отечественной восьмерки. Этот вариант увеличит подачу тепла в салон автомобиля радиатором и улучшит его обогрев. Вентиляторы от восьмерки отличаются более высокой скоростью вращения, низким энергопотреблением. Для установки нового изделия необходимо разобрать нижнюю часть печки, чтобы добраться до вентилятора и демонтировать его. В будущем он больше не понадобится. Чтобы установить вентилятор от восьмерки, нужно срезать гребенку, отвечающую за подачу воздуха на пол автомобиля. Вместо стандартного изделия установлен более мощный восьмивентиляторный вентилятор с пятью лопастями. Очень важно надежно его закрепить. Для корректной работы вентилятора также желательно заменить резистор и регуляторы на аналогичные изделия от ВАЗ-2108. А также кнопку вентилятора необходимо заменить на кнопку от ВАЗ-2108. Штатная кнопка семерки может быстро сгореть из-за разницы в подаче тока.

В зимнее время года потребность в обогреве салона автомобиля возрастает, и решаются на это те, кто занимается самосовершенствованием своего автомобиля. Если установить на ВАЗ-2107 дополнительную печку, то в машине станет значительно теплее, и времени на прогрев потребуется меньше.

Где взять другую печку

Так как на отечественных автомобилях, например на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, водители могут установить дополнительную печку на ВАЗ-2107. На самом деле, если температура на улице ниже минус 10, то радиатор уже плохо справляется со своей задачей, а сделать нагрев быстрее могут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется 12-вольтовый прибор китайского производства, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второго китайского производства необходимо учитывать расположение отводящих патрубков, которые подаются в систему. От них будет зависеть положение вашей новой системы отопления при монтаже.

Система позволяет всасывать воздух из салона с помощью двух вентиляторов. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трехступенчатой ​​регулировке.

Топочные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая небольшая дополнительная печка способна прогреть салон до плюс 25 за 2-3 минуты.

Установка китайской печки

Установка дополнительной печки на ВАЗ-2107 очень проста. В дополнительной духовке питаются только вентиляторы. Один провод (обычно черный) нужно кинуть на массу. Вентиляторы расположены в пластиковом корпусе, и не соприкасаются с железом самой коробки.

Кидаем провод на реле, которое позволяет переключать скорость. Обычно он трехступенчатый и располагается на панели приборов. Также есть помпа и переключатели скоростей. В общем ничего сложного, главное найти место на приборной панели куда можно установить свою печку.

Еще один насос

Дополнительный насос для печки ВАЗ-2107 так же способен улучшить обогрев в автомобиле. Насос обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идет непосредственно от агрегата. Подсоедините этот шланг к дополнительному насосу. От блока шланг должен идти к носовой части насоса, а шланг к выходу — к печке.

Питание дополнительного насоса берется от кнопки обогрева заднего стекла. От двигателя дополнительной помпы идет только один плюсовой провод, а сам корпус представляет собой массу.

Запитать помпу просто:

1. Самая первая вилка с проводами снимается, а второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. Мотаем на него питание от помпы и выводим под капот.
3. Для большей надежности провод можно припаять.
4. После установки заглушки обратно можно сказать, что насос готов к работе.

Иногда дополнительный насос не устанавливается из-за плохой циркуляции воздуха. Кроме того, на малом холостом ходу циркуляция вообще может отсутствовать, а тосол на печку работает плохо.

Дополнительный отопитель на ВАЗ-2107 в результате работы будет включаться каждый раз при включении обогрева заднего стекла.

Но можно подключить насос и другим способом. Для этого нужен разъем от форсунок/датчик детонации от ВАЗ. Купить его можно в любом магазине автозапчастей.

К концам разъема детали необходимо припаять два провода, затем все спрятать в гофру и заклеить изолентой.

Отдельно выводим провод для подключения массы. Находим его на кронштейне неподалеку. Несем жгут вверх, подключаем резисторы печки к колодке, откуда брался плюс.

В результате при включении отопления включается еще один насос, потребляющий в рабочем режиме всего 1,5 А. В этом случае можно не устанавливать реле и подключать напрямую к плюсовому проводу в колодке.

Возможные трудности

Если не хотите возиться с помпой ВАЗ, можете посмотреть помпу от иномарки. Подойдет, например, BOSCH 0 392 020 034, производительностью 750 л/ч. А заодно стоит купить 10 метров тонкой трубки (гофры) и хомуты.

Обязательно слейте весь антифриз из системы. Сложность установки насоса заключается в первую очередь в несовпадении диаметров трубы и штуцера насоса: диаметр трубы 16 мм, а насоса 20 мм. Если фитинг немного эластичный, вы можете попробовать натянуть его на выходной фитинг.

Для вставки штуцера в трубу стоит смазать его маслом. Работать в условиях ограниченного пространства сложно, поэтому необходимо зафиксировать насадку самостопорящимся хомутом, а хомут закрепить на муфте к опоре двигателя. Это облегчит вашу работу. Помпу лучше закрепить стяжками на трубке кондиционера.

Работа с резистором

Для возможности регулирования скорости поступления тепла в салон можно установить дополнительно ВАЗ-2107. Обычно резистор имеет две спирали сопротивлением 0,23 и 0,82 Ом.

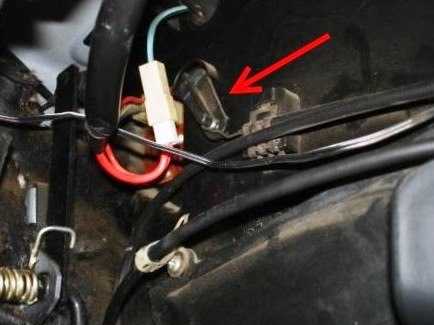

Под педалью газа установлен новый резистор, чтобы доступ к нему был свободный. При включении печки на первую скорость ток пойдет через 2 спирали. На второй скорости ток пойдет по спирали сопротивлением 0,23 Ом. Ток протекает мимо резистора при включении третьей скорости.

Резистор расположен справа от педали акселератора и прикреплен к задней части блока управления кондиционером.

Таким образом, машина будет прогреваться намного быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стекол и циркуляции воздуха в салоне. В целом прогрев воздуха в машине будет более равномерным.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салоне

Мас Моторс

Следует признать, что классические модели отечественных автомобилей, к которым относится ВАЗ 2107, имеют определенные конструктивные недостатки.

А это, в свою очередь, предоставляет их владельцам широкое поле деятельности в плане доработок в соответствии со своими потребностями. При этом ручная работа часто оказывается эффективнее фабричной.

Многие владельцы недовольны работой отопителя салона, или печки. Ведь в автомобилях ВАЗ 2107 КПД печки очень низкий. Но доработка печи своими руками может решить эту проблему. В этом случае нет необходимости использовать специальные навыки или инструменты, утеплитель совершенствуется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Это значит, что для повышения КПД нагревателя необходимо усовершенствовать систему продувки. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединения. Это требование особенно актуально для автомобилей ВАЗ 2105 — 2107, что обусловлено конструктивными особенностями воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений, это замена штатного мотора вентилятора на тот, что используется на ВАЗ 2108-2109. Мотор, используемый в этих моделях, отличается от семерки большей мощностью и повышенной скоростью. Для его установки потребуется немного доработать корпус печки – из-за большего размера придется снять гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерки мотора. Проделать эту операцию своими руками достаточно просто.

Такая модернизация печки также потребует замены резистора и выключателя. Обе детали берем от той же модели, что и мотор. Следует отметить, что тюнинг будет эффективным при соблюдении всех вышеперечисленных требований. Ведь переключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может просто расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать мотор на полную мощность.

Для автомобилистов, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал делом привычным, есть более действенный, но и более трудный способ улучшить печку. Заключается в установке вместо двигателя с улиткой крыльчатки применяемой на ВАЗ 2108-2109модели. Такой тюнинг значительно снизит шум и увеличит воздушный поток.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа снизу печки срезано почти все, кроме каркаса и креплений. Далее нужно сделать тело для улитки. Для этой цели можно использовать любой подходящий по прочности материал – оргстекло, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к днищу печки.

После этого на нижнюю часть надевается средняя часть, предварительно сняв диффузор. Размеры необходимо подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за ограничители радиатора, расположенные на средней части.

Этот этап работ требует особого внимания, так как слишком большой корпус не позволит установить печь на штатное место. После тщательной подгонки, убедившись в правильности подбора размеров нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать имеющиеся в продаже сантехнические манжеты и шланги. С обеих сторон и в днище нового корпуса печки вырезаются отверстия, соответствующие внешнему диаметру манжет. В них вставляются сантехнические шланги – боковые подключаются соответственно к левому и правому воздуховодам, а нижние предназначены для отвода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно вставить дополнительную пару более длинных шлангов. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватает на все. Стыки шланга и боковых воздуховодов также должны быть тщательно герметизированы, чтобы исключить утечку теплого воздуха.

Такой тюнинг, сделанный своими руками, повысит его эффективность в 2-3 раза, как по обогреву салона, так и по качеству обдува стекла. Ведь именно недостаточный приток теплого воздуха не предотвращает запотевание стекол в автомобилях ВАЗ 2107. При этом модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка шнека, как и замена мотора, требует замены выключателя. Кроме того, необходимо убедиться, что предохранитель, установленный в цепи печки, имеет достаточный для срабатывания номинальный ток. модернизированная печка. Перед окончательным монтажом конструкции своими руками рекомендуется включить непосредственно электрооборудование печки, чтобы убедиться в его исправности и правильности подключения.

В принципе у классики очень хорошая печка ВАЗ 2107. Греет очень хорошо, но есть один недостаток. Печка устроена так, что практически не дует в левый патрубок, который должен дуть на водительское боковое стекло — особенность конструкции. А зимой это большой недостаток, приходится протирать стекло тряпкой или открывать окно, что не очень удобно в холодную погоду. О доработке левой трубы и пойдет речь.

Смысл доработки — поставить в трубу вентилятор, который будет принудительно подавать воздух из печки. Итак, сначала нам нужно снять дефлектор с форсунки. Это очень легко сделать. В машине не фоткал, а дома сфотографировал. Сам дефлектор

Поддеваем дефлектор с одной стороны отверткой и немного тянем вперед.

Поддеваем отверткой с другой стороны и также тянем вперед

Вынимаем дефлектор из корпуса.

Сам корпус дефлектора держится в торпеде на таких усах

Просто просовываем в него руку и вынимаем из торпеды без особых усилий. Далее берем компьютерный вентилятор на 50 мм, он чуть больше дефлектора, но отлично подходит под посадочную площадку сопла.

Примеряем ровно по центру корпуса дефлектора и делаем отметки на корпусе его размеров. Берем ножовку или канцелярский нож (я им делал) Делаем надрезы в пластике. Соединяем их процарапанными ножом линиями и плоскогубцами отламываем кусок пластика. Должно получиться вот так

Отбитые кусочки пластика не выбрасываем — они нам еще понадобятся. Примеряем веер в получившееся отверстие. Он должен войти в нее достаточно плотно, иначе будет болтаться.

Вставляем его внутреннюю часть с лопастями в корпус дефлектора ваз 2104 и видим, что при повороте дефлектора они будут мешать вентилятору, точнее из-за него не будут поворачиваться в сторону максимально возможный угол.

Отмечаем ту часть, которую нужно отрезать, чтобы ничего не мешало. Разбираем лопасти, отрезаем лишнее от держателя

И от самих лопастей

Здесь нужно быть осторожным, чтобы не повредить лезвия, они достаточно хрупкие. Собираем все обратно

Устанавливаем вентилятор ВАЗ 2107 и проверяем нормально ли двигаются лопасти.

Что касается вентилятора, то у меня их было два. Один от устройства охлаждения винчестера на 0.18А а второй от кулера Pentium 3 на 0.25А, второй дует намного сильнее, хотя первый тоже вполне подходит для нужной нам задачи. Тест 0,18 А Тест 0,25 А

Далее, чтобы вентилятор забирал воздух из печки, а не в обратку через дефлектор, нужно сделать его максимально герметичным. Для этого берем кусочки пластика, которые мы отрезали от дефлектора и заклеиваем этими кусочками лишние отверстия в задней части, посадив их на силиконовый герметик.

Ну и сами лопатки

На этой фотографии показан окончательный результат.

ОЧЕНЬ хорошо дует. Электрическое соединение простое. Кулер лучше подключить к проводу, который показывает напряжение только при включенном зажигании, чтобы он не работал, если вы забудете его выключить. Подключил к проводу печки, Схема печки.

Подключал так, кулер включается отдельной кнопкой независимо от того работает вентилятор печки или нет. Я, например, часто просто открываю заслонку и кран и не включаю электродвигатель, воздух прокачивается через дефлекторы сам.
