В статье выберем лучшее приложение obd2 на андроид. OBD2 – популярный адаптер, подключаемый напрямую к автомобилю. Он позволяет провести диагностику поломок автотранспортного средства без выезда в сервис. OBD расшифровывается как «On-Board Diagnostic», диагностика на борту, если переводить калькой. Вы сможете диагностировать проблемы автомобиля, находясь прямо в нем. Цифра 2 в шифре означает поколение или уровень. Первый уровень (OBD1 соответственно) был выпущен еще в 90-х годах в Соединенных Штатах Америки. Он создавался по указу местных властей Калифорнии и носил задачу по улучшению экологии.

Содержание

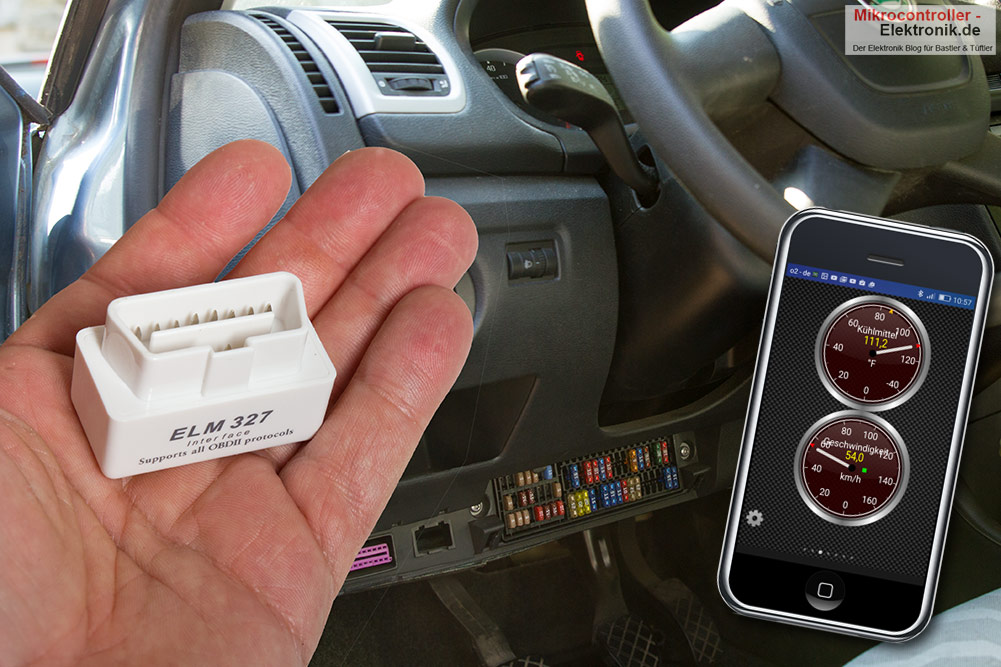

Подключение адаптера OBDII

В Европе этот разъем появился только в начале двухтысячных годов. Сегодня вы уже не встретите автомобиля без «On-board Diagnostic 2»-системы, разве только на японских автомобилях 90-х годов выпуска. Для СНГ-автосегмента этот разъем стал обязательным в 2008 году.

OBD2 – простой и за счет этого довольно мощный инструмент исправления настроек и сброса ошибок, а также диагностики неисправности в автомобиле. Что самое интересное – он позволяет провести диагностику или сброс ошибок самостоятельно, не прибегая к помощи мастеров сервисов.

Как подключить (схема):

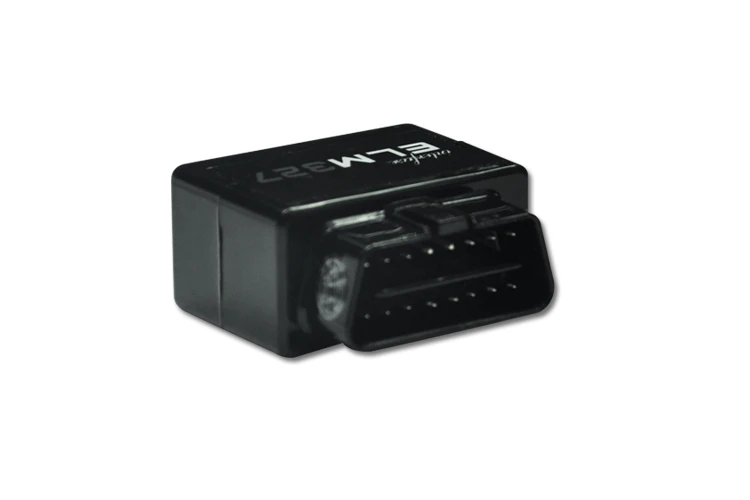

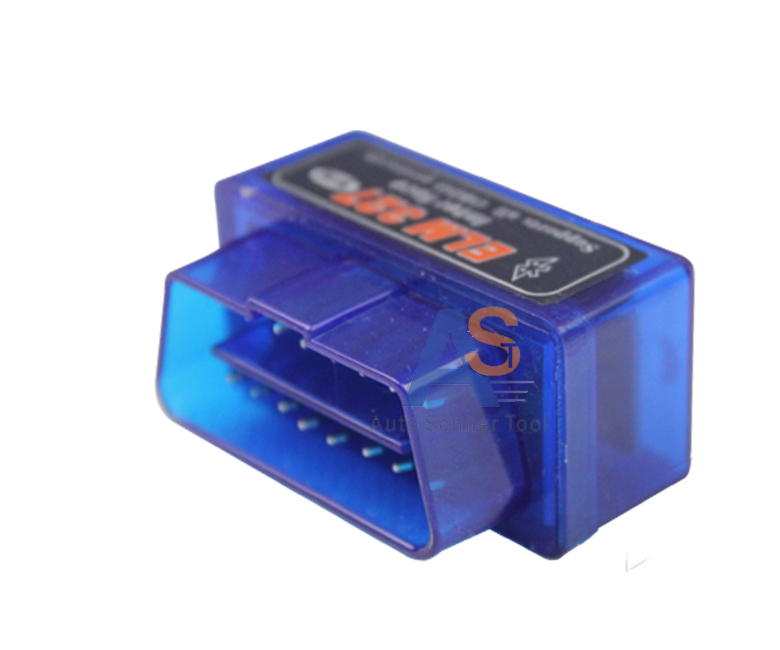

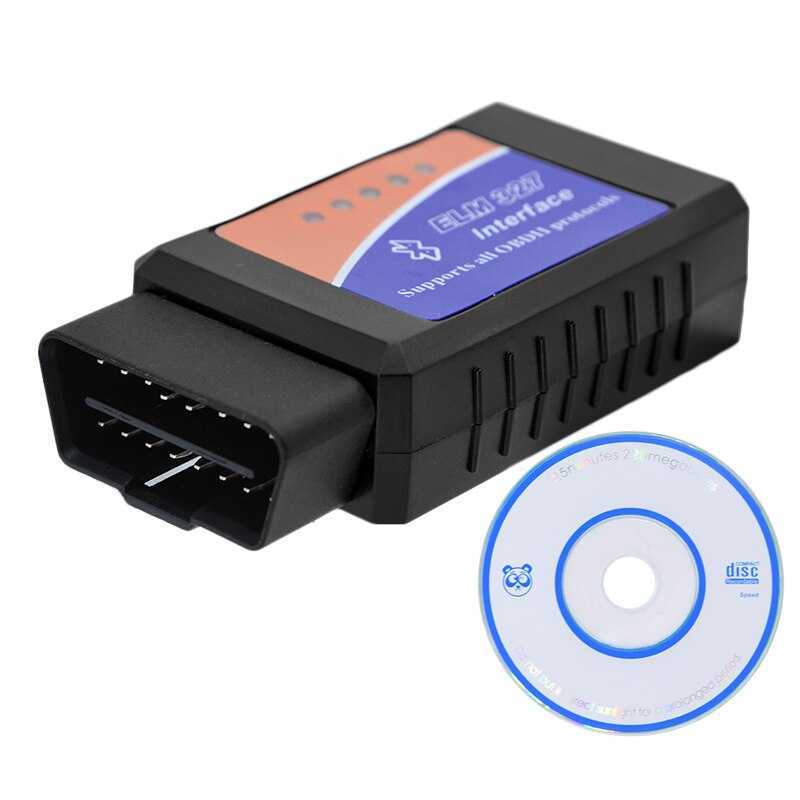

Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Шаг 2. Далее находим в автомобиле разъем OBD2. Если вам не удается его найти, то откройте техническую инструкцию по эксплуатации автомобиля или просто «загуглите» местонахождение разъема в вашей модели автомобиля.

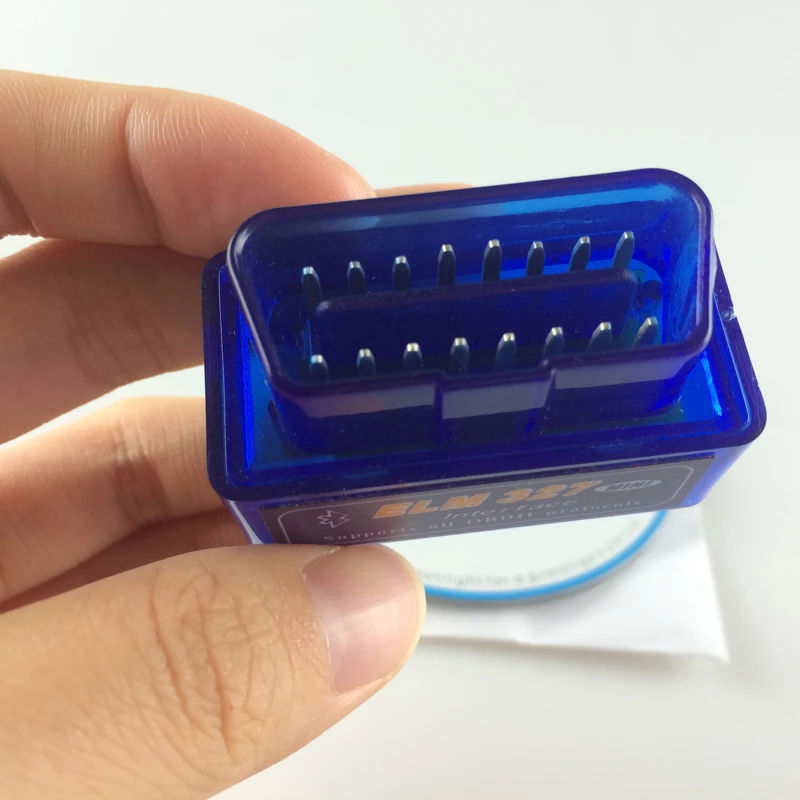

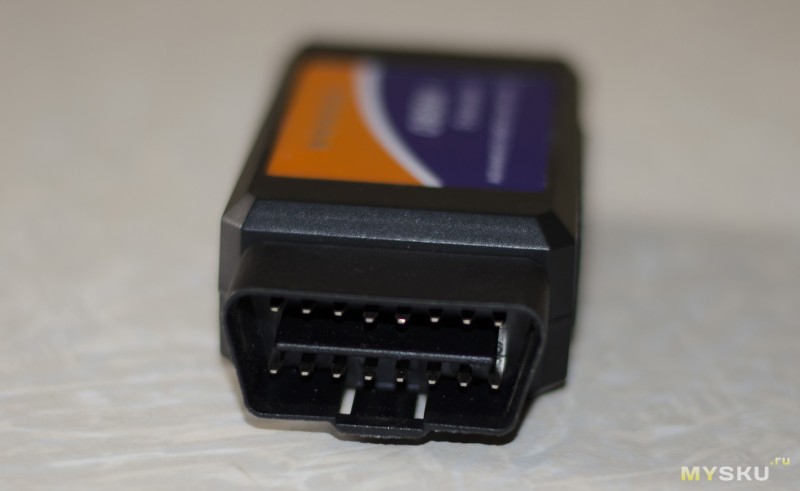

Шаг 3. Вставьте адаптер в разъем. Его форма имеет фигуру закругленной трапеции. Если у адаптера есть кнопка включения – смело нажимайте ее. Далее необходимо включить зажигание или осуществить пуск двигателя автомобиля.

Установка Bluetooth-соединения мультимедийного устройства и адаптера.

Важно! В зависимости от используемой версии Android и модели планшета или смартфона порядок действий будет отличаться, однако совсем незначительно – общий план действий одинаков для любого из устройств.

Шаг 4.

Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств».

Шаг 5. В списке, который будет показан вам по результатам поиска, найдите Ваш адаптер OBD2. Название может быть моделью адаптера, а может носить «имя» фирмы-производителя. В любом случае, не спутаете. Главное не перепутать его с мультимедийной системой автомобиля и не выбрать MY CAR или название модели авто.

Шаг 6. Нажмите на адаптер. Если потребуется, то отыщите его в документации к адаптеру. Обычно это 4 повторяющиеся цифры: «0000» или «1111».

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

  • Сразу же после подключения Carista автоматически запускает поиск ошибок.
  • После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

  • скорость
  • температуру
  • давление
  • -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

Важно! Пользователи в отзывах выделяют временные проблемы при подключении к дешевым адаптерам OBD2.

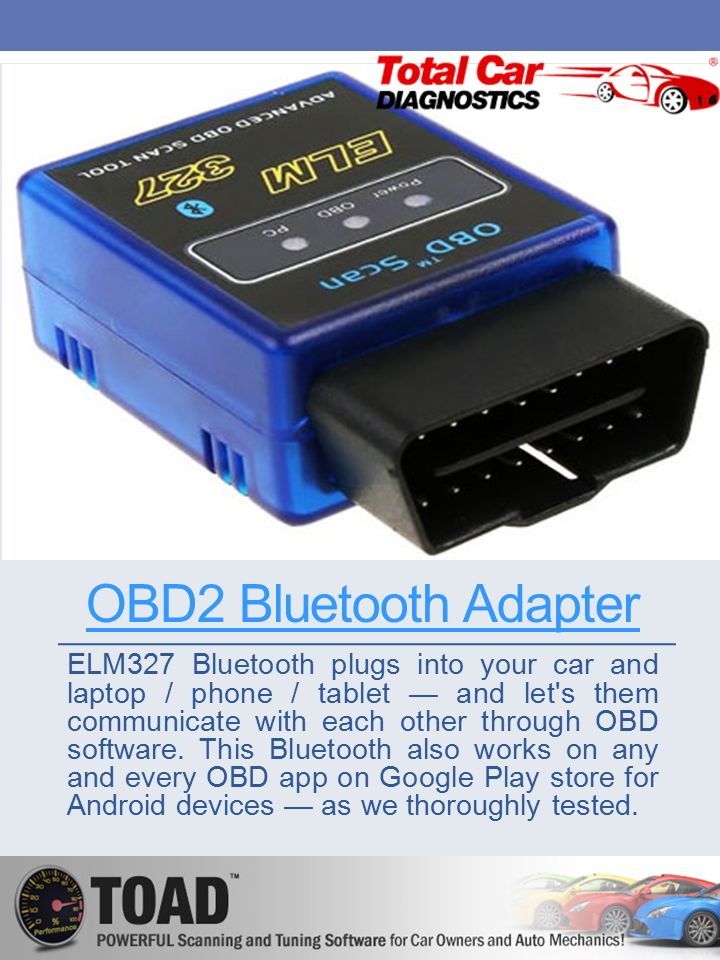

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

  • ошибки двигателя;
  • ошибки электроники;
  • ошибки прочих систем автомобиля.

    Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

    Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

    Torque Pro умеет:

    • Определять и отслеживать расход топлива;
    • Предоставлять информацию о нагрузках;
    • Выводить данные по количеству оборотов;
    • Локально диагностировать топливную систему;
    • Определять и анализировать расход.

    У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

    5. ScanTool AutoEnginuite

    Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

    Составляет:

    • графики с ошибками двигателя;
    • графики с ошибками электросистемы;
    • графики с ошибками прочих систем.
    • удобные таблицы для обработки.

    6. OBD II Auto Doctor

    По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

    Определяет:

    • скорость;
    • температуру двигателя;
    • давление в двигателе.

    Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

    Определяет уровни:

    • разгона;
    • разогрева;
    • подъема температуры.

    Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

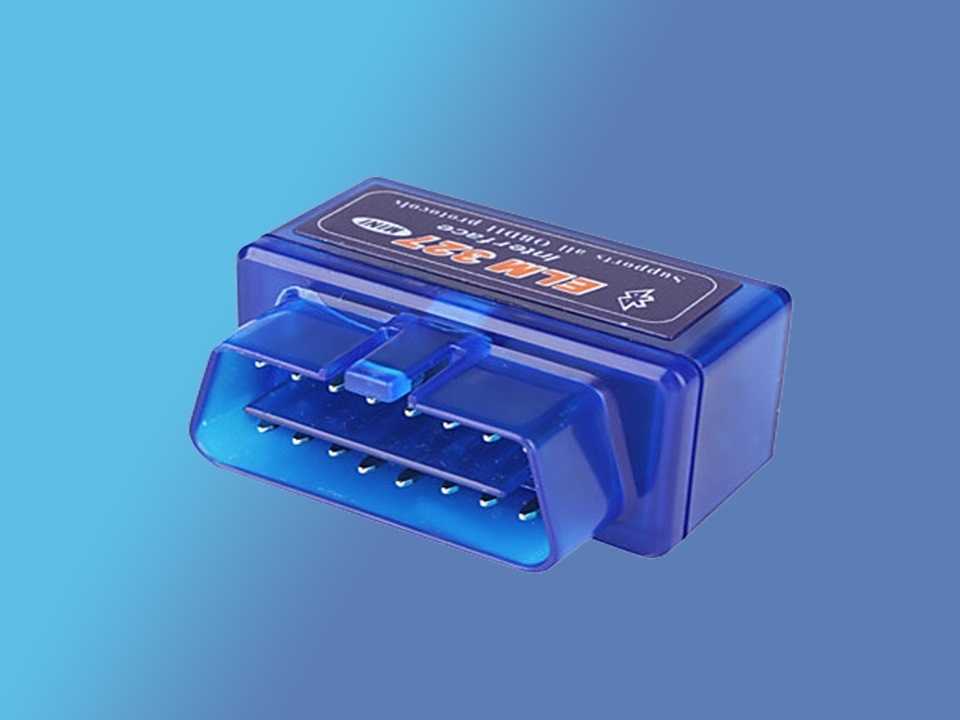

Сегодня у нас на обзоре недорогой и интересный адаптер HH Advanced OBD2 ELM327. Данное устройство предназначено для преобразования диагностических данных автомобилей в протокол RS-232 с помощью микросхемы ELM327.

В итоге мы получаем полные данные о состоянии машины, которые посредством Bluetooth отправляются на смартфон на базе Android или компьютер на базе Windows.

Почему так много китайских клонов ELM327 и почему они не все работают как надо?

HH Advanced OBD ELM327 — это один из китайских клонов фирменного устройства канадской компании Elm Electronics. На счастье миллионов автомобилистов и на несчастье самой фирмы, когда она выпустила свой сканер, то забыла внедрить защиту от копирования. В итоге китайские умельцы клонировали микропрограмму сканера и начали выпускать дешевые аналоги.

Так как потом компания закрыла доступ к своим прошивкам, то все китайские клоны-сканеры просто копируют доступную первую микропрограмму и по возможности сами ее адаптируют под новые версии оригинальной. В связи с этим китайские аналоги могут только в большей или меньшей степени соответствовать стандарту, а еще могут глючить. Как обстоят дела с HH Advanced OBD ELM327 читайте дальше. А мы еще чуть-чуть расскажем, что можно прочитать такими сканерами и к каким автомобилям подходят.

Для каких машин подходит сканер ELM327  и почему столько буков: OBD, ELM327, ЭБУ и CAN

Все данные, которые собирает ваш автомобиль, обрабатываются устройством OBD (On-board diagnostics) — по-нашему ЭБУ (электронный блок управления). В свою очередь, ЭБУ должна понимать, что ей говорит машина, а потому разработан стандарт передачи диагностических данных. Сами машины и их датчики могут работать в соответствии с разными протоколами передачи данных.

Все такие протоколы объединены общим стандартом соответствия. На данный момент и с 1996 года действует стандарт OBD-2, который предполагает полный доступ к данным двигателя и других датчиков.

Оригинальный сканер ELM327 и его китайские клоны поддерживают несколько протоколов диагностических данных автомобилей и их шин, совместимых с OBD-2:

  • ISO 9141-2
  • ISO 14230-4 KWP
  • ISO 14230-4 KWP
  • ISO 15765-4 CAN
  • ISO 15765-4 CAN
  • ISO 15765-4 CAN
  • ISO 15765-4 CAN
  • SAE J1939
  • SAE J1850 PWM
  • SAE J1850 VPW

Если вы не уверены, подойдет ли вам сканер HH Advanced OBD ELM327 — проверьте в инструкции, погуглите в интернете какую шину поддерживает ваш автомобиль.

Характеристики и реальная версия

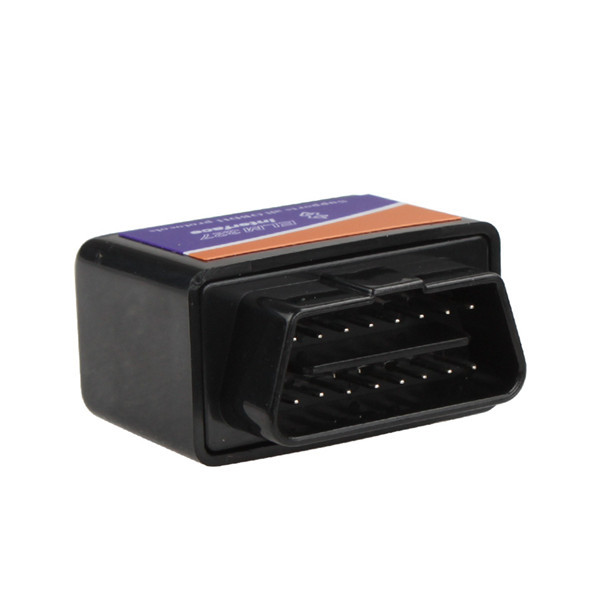

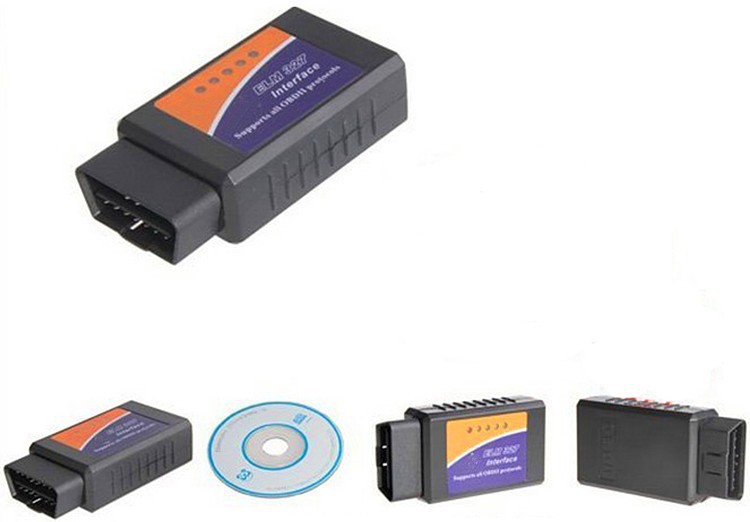

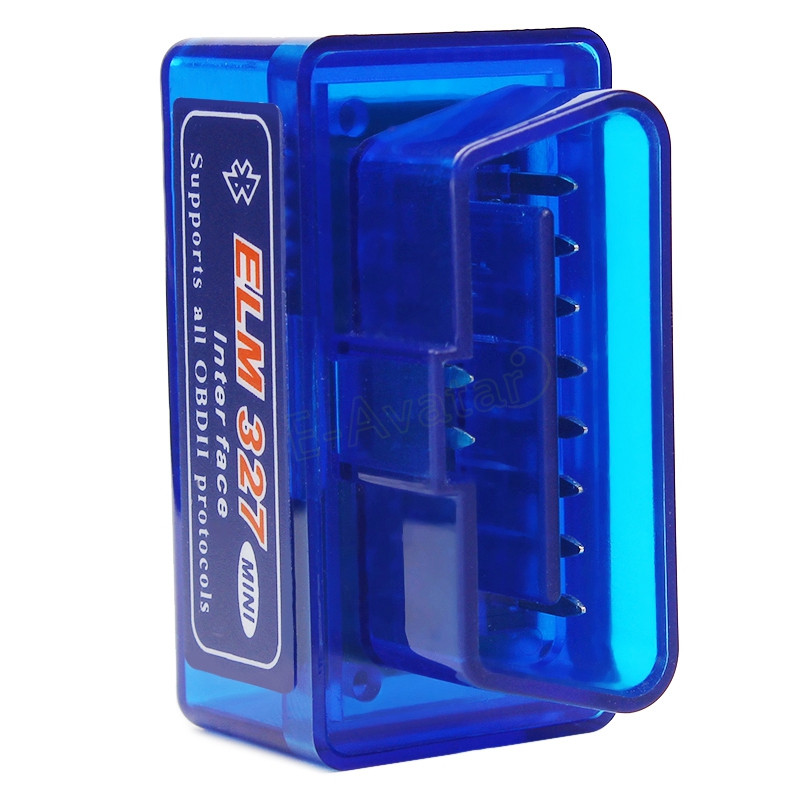

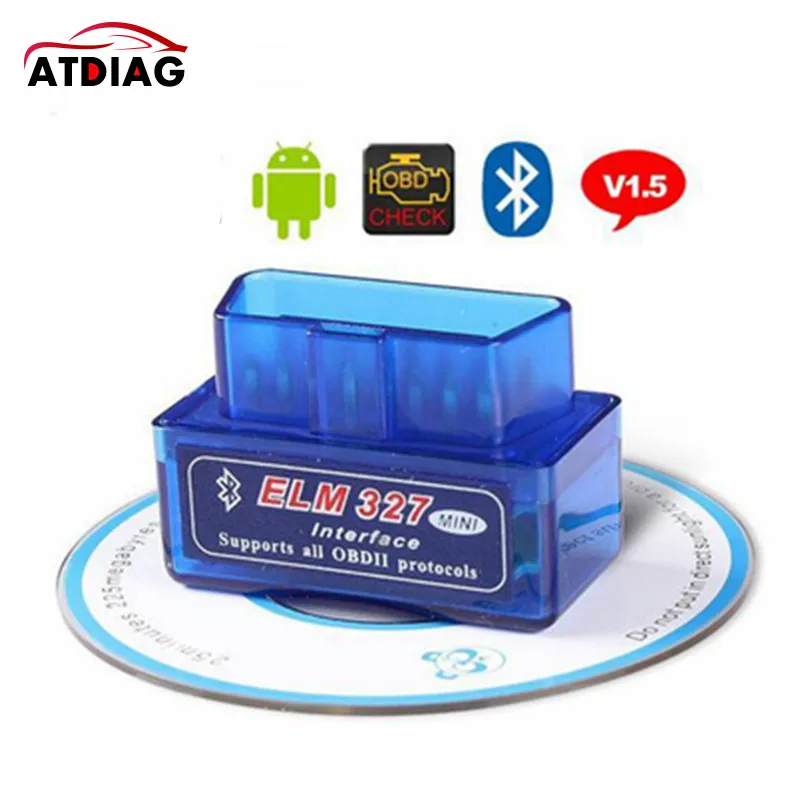

HH OBD ELM327 Bluetooth V1.5 OBD26-8$Купить на AliExpress
  • Поддержка стандартов и программного обеспечения: elm327 V2.1 obd2
  • Версия аппаратного обеспечения: ELM327 1.5 bluetooth obd2
  • Тип беспроводной связи: Bluetooth
  • Проверена совместимость с приложениями: Torque Pro и InCarDoc
  • С iPhone не совместим.

Подключение китайского сканера HH Advanced OBD ELM327 к японской машине

Для теста сканера HH Advanced OBD ELM327 был выбран один из народных авто — Nissan Almera G15 2014 года выпуска. Разъем OBD-2 у нее спрятан в бардачке. Так что можно было подключить сканер и забыть. Что и было сделано.

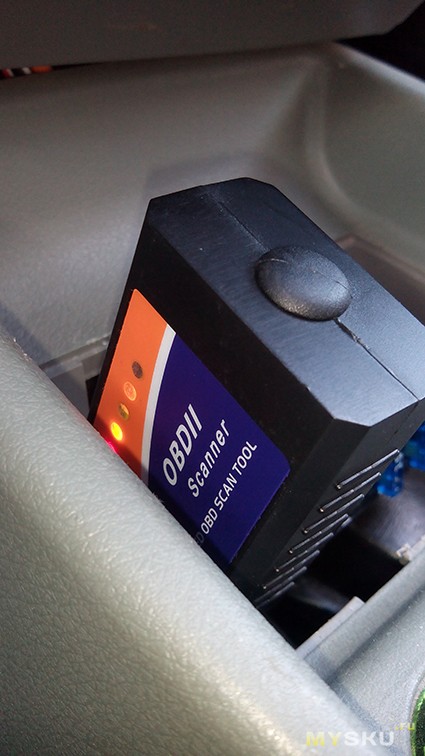

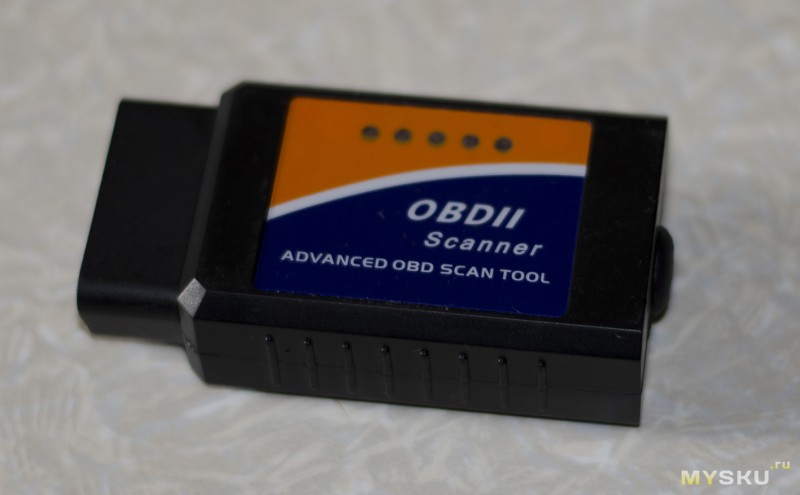

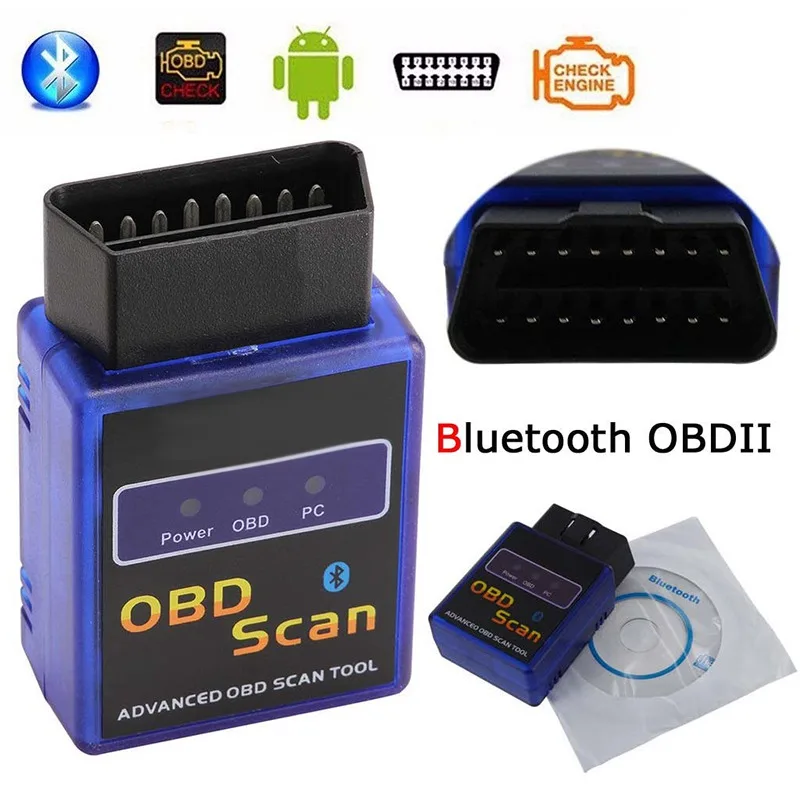

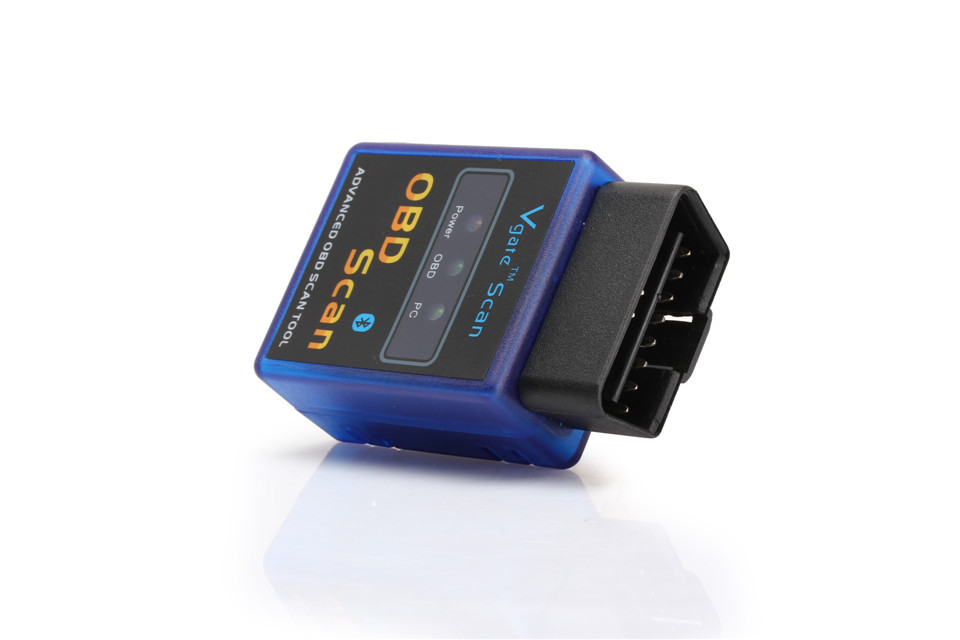

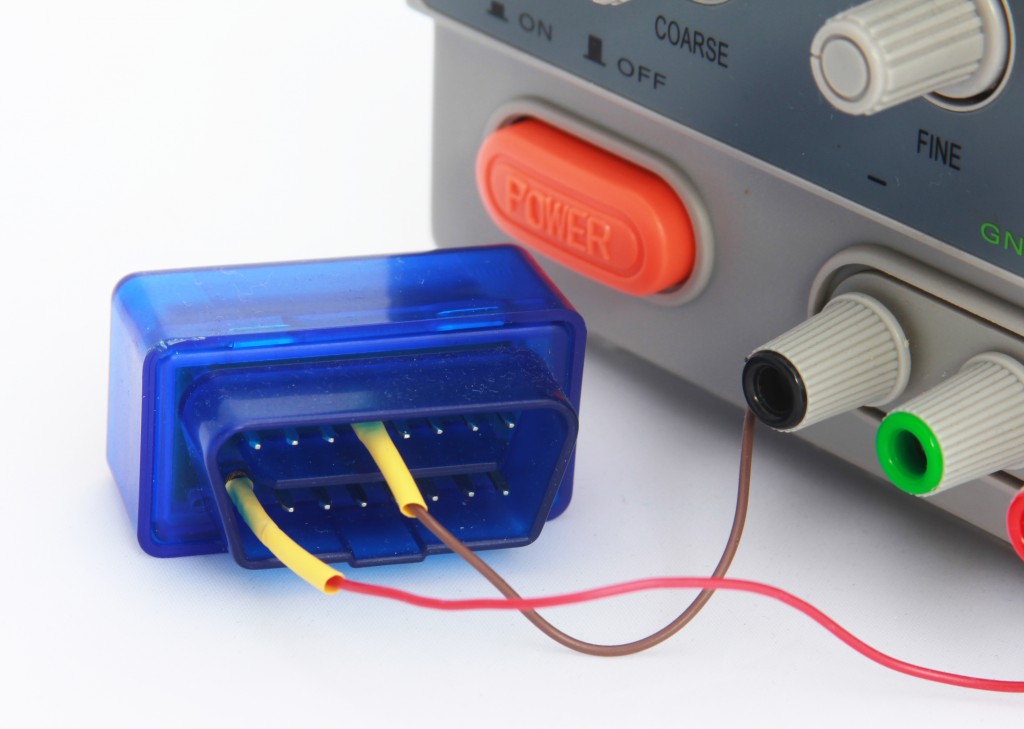

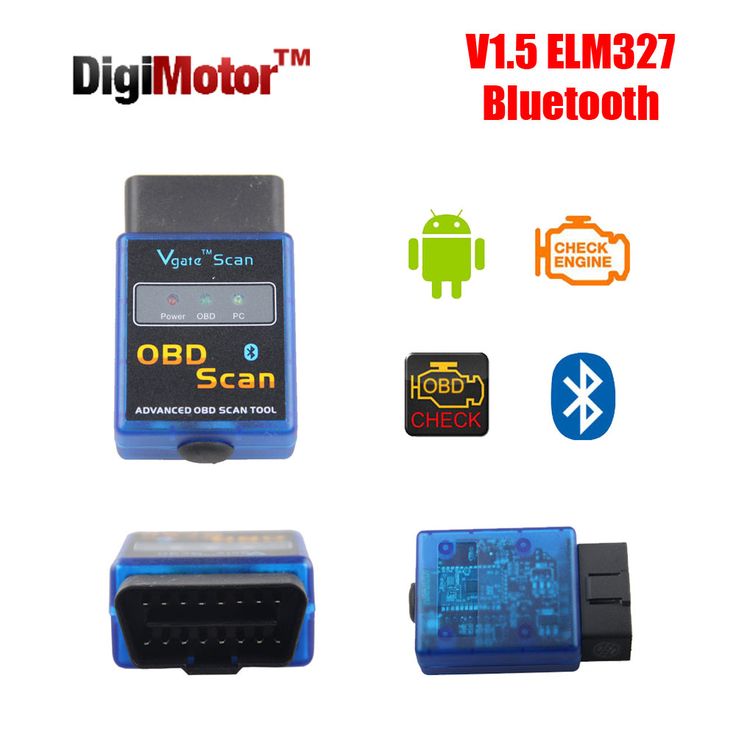

На сканере есть три светодиода, которые сигнализирует о работоспособности.

  • Power — светится, если поступает питание,
  • ODB — светится, если распознан протокол,
  • PC — светится, если есть подключение к смартфону или компьютеру.

Но в бардачке просто невозможно было понять, все ли действует как надо. А потому, долго не мучаясь, сразу перешли к попытке подключения к смартфону.

Синхронизация по Bluetooth со смартфоном и приложениями Torque Pro, InCarDoc

Включив на смартфоне Bluetooth, быстро было обнаружен доступное устройство под названием OBDII. Чтобы “спариться” с ним, пришлось еще ввести пароль 1234. Все прошло как и положено. Наступил черед приложения.

Для тестирования были выбраны три программы для Андроид:

  • Torque Pro,
  • InCarDoc
  • и ELM327 Identifier.

Последняя программа была необходима, чтобы понять, какую все-таки версию прошивки поддерживает китайский сканер HH Advanced OBD ELM327 в реальности. А так-то они все горазды писать, что дружат с версией 1.5. ELM327 Identifier последовательно отправляет команды сканеру и исходя из ответов делает вывод, какая прошивка стоит на сканере в реальности. Кстати, такой версии прошивки в реальности нет. А есть 1,4b. Но китайцы любят красивые цифры, так и появилась прошивка 1.5.

Итак, вывод ELM327 Identifier:

Ничего не понятно в этом выводе. Вроде как поддерживает и 1.4b. В то же время, не поддерживает 1.2. Кому интересно, выкладываем полный лог. Можете скачать и сами посмотреть.

Скачать лог проверки программы ELM327 Identifier

А вот программа Torque Pro показала, что сканер HH Advanced OBD ELM327 поддерживает версию 1.5. На том и закончим проверку.

Стабильность работы сканера ELM327

Начнем со стабильности. Когда сканер с первого раза подключился к машине и потом к смартфону, показалось что все и дальше будет без глюков.

Однако на протяжении нескольких дней тестирования была выявлена такая особенность. Если сканер HH Advanced OBD ELM327 не вынимать из диагностического порта после поездки, то при следующем заводе машине его bluetooth перестает работать. Помогает только, если вынуть и вставить заново в диагностический порт.

Поэтому, если вы планируете купить такое устройство, чтобы раз и навсегда подключить и смотреть данные на планшете, смартфоне, Андроид магнитоле или HUD, идея не очень.

А вот в качестве диагностического средства, которое необходимо подключать раз в пару месяцев, чтобы считать ошибки, посмотреть показания датчиков давления, температуры, самое то.

С каким приложением лучше использовать: Torque Pro или InCarDoc?

Сканер успешно работал с обеими программами. Функционал их примерно одинаков.

Нам больше понравилась InCarDoc Pro. Удобнее смотреть ошибки, очень интересный режим Экономайзер. Он позволяет отображать как параметры реального времени (мгновенный и средний расход) так и суммарные данные за поездку, за день.

В Torque Pro в свою очередь больший набор виджетов и что-то типа рабочего стола, где их можно компоновать по своему желанию. Думается, Torque Pro лучше подойдет для экрана Андроид магнитолы 2din. На большом экране можно разместить много красивых виджетов и циферблатов.

Обе программы справились с задачей прочитать ошибки. Одну даже выявили — надо менять свечу. Обе программы предлагали стереть ошибки в памяти автомобиля. Но мы на это не решились ради теста пятидолларового устройства.

А вот основные параметры, которые вы можете посмотреть в реальном времени на экране смартфона, подключенного к HH Advanced OBD ELM327 с помощью как Torque Pro, так и InCarDoc:

  • Обороты двигателя
  • Расчетное значение нагрузки на двигатель
  • Температура охлаждающей жидкости
  • Статус топливной системы
  • Скорость автомобиля
  • Расход топлива (краткосрочный — обновление каждые 10 секунд)
  • Средний расход топлива за поездку
  • Давление во впускном коллекторе
  • Опережения зажигания
  • Температура воздуха на входе
  • Абсолютное положение дроссельной заслонки.

И это еще не все. Обе программы поддерживают журналирование, GPS-трекинг. Таким образом вы всегда сможете посмотреть сохраненные данные, расход топлива и т.п. после поездки. Все это в виде графиков, таблиц и сводных данных в виде логов.

Кстати, для Windows тоже есть программа Scanmaster. Особо ее не тестировали. Но люди хвалят.

Вывод

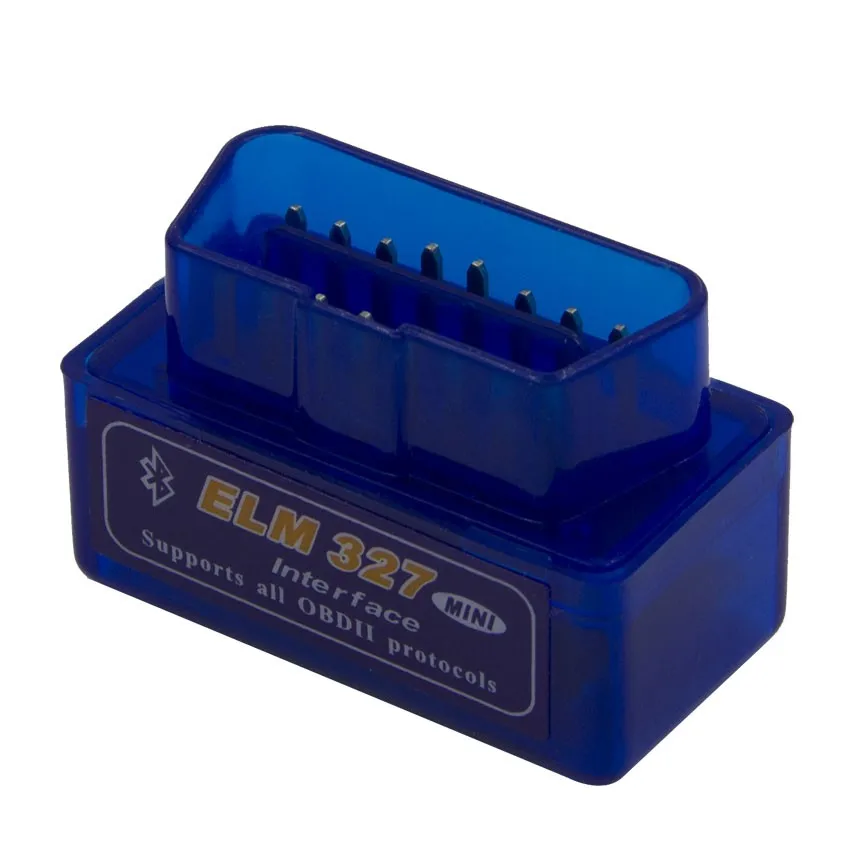

HH OBD ELM327 Bluetooth V1.5 OBD26-8$Купить на AliExpress

Стоимостью около 5-7 долларов HH Advanced OBD ELM327 со своей непосредственной задачей — сканировать данные OBD2 вашей машины — справляется. А вот в качестве постоянного Bluetooth-адаптера для подключения и передачи на экраны смартфонов или Андроид-магнитолы всех данных ЭБУ подойдет навряд ли.

Дата публикации: 27 июня 2021. Категория: Автотехника.

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер

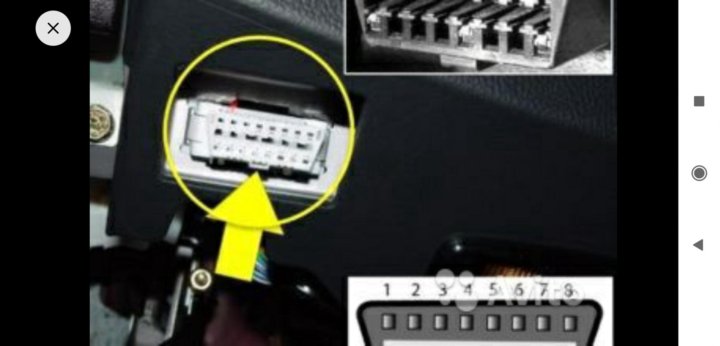

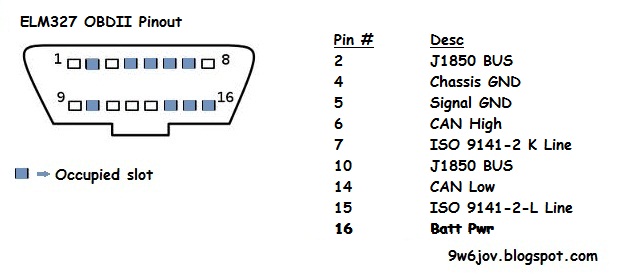

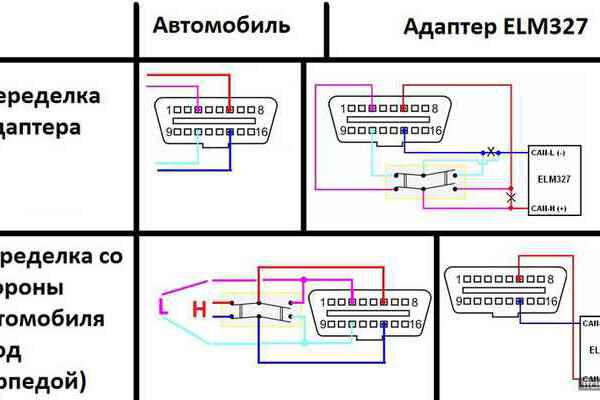

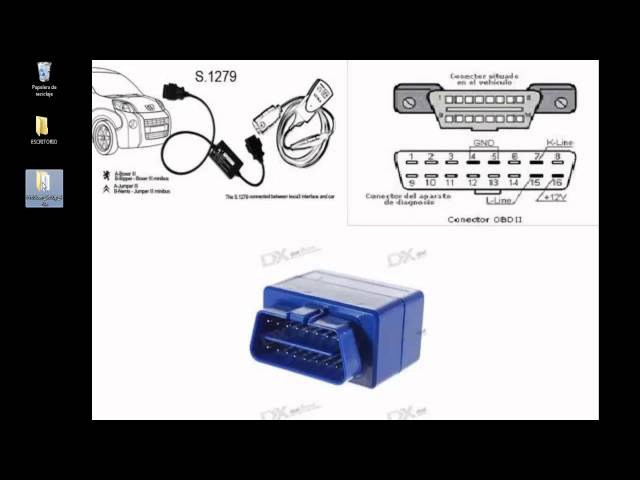

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

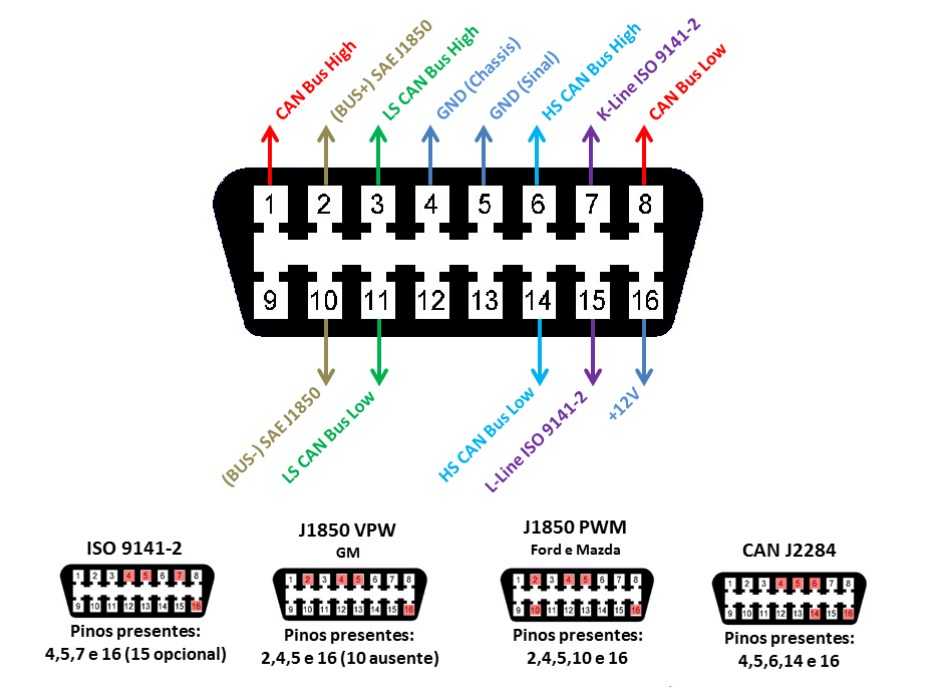

  • Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
  • Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Читайте также:  Замена лобового стекла ваз 2106, 21061 жигули

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

  • SAE J1850 PWM/VPW;
  • ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
  • SAE J1939.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

Внешний осмотр

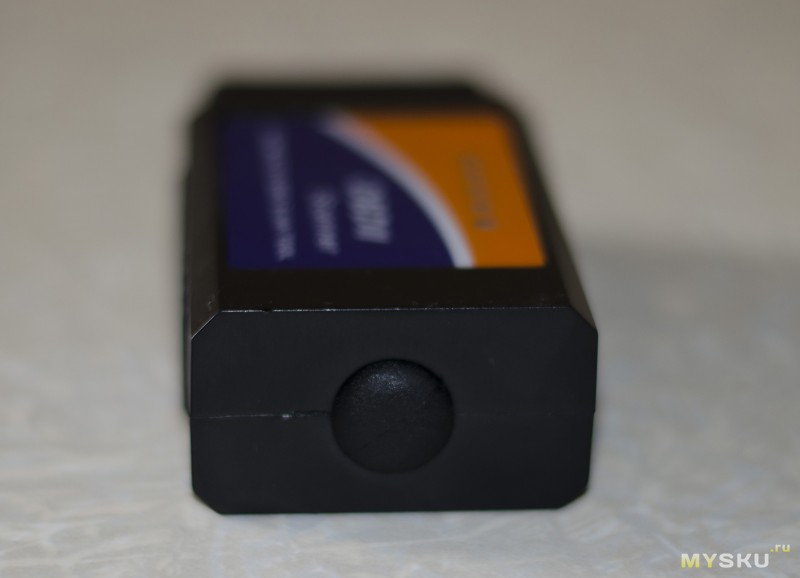

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

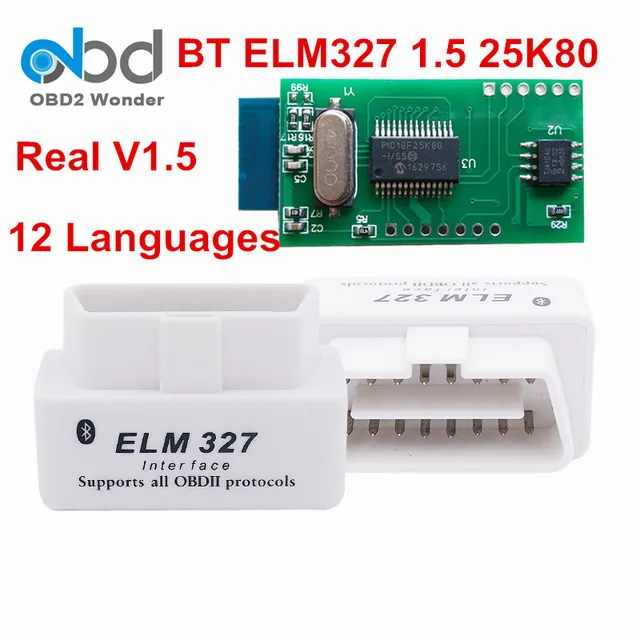

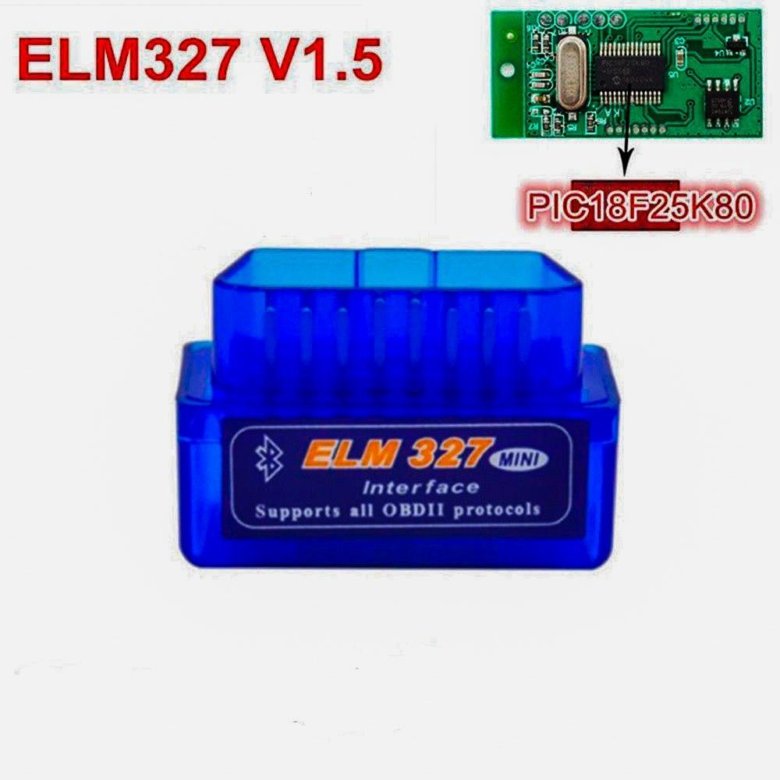

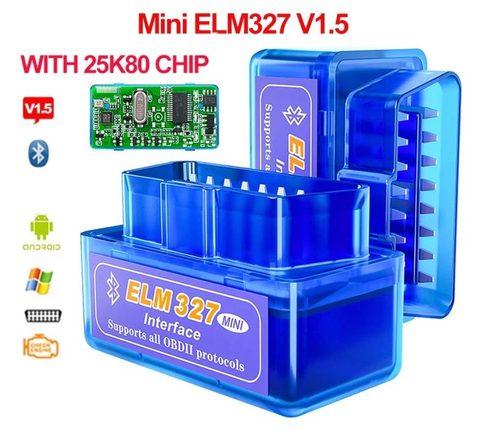

Чип PIC18F25K80 на плате сканера / aliexpress. com

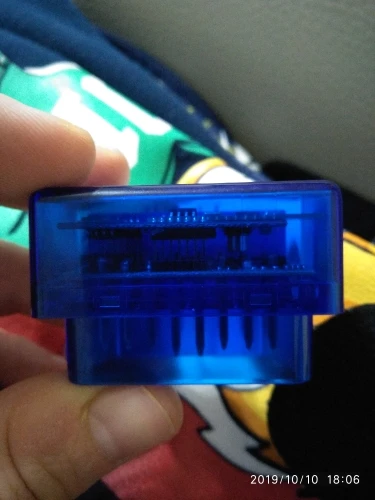

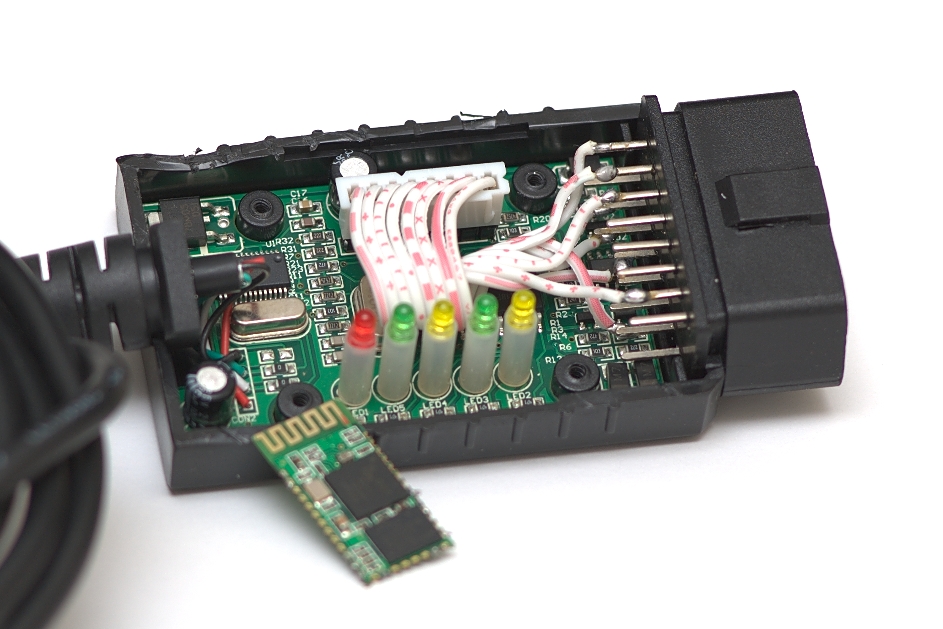

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

  1. Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
  2. Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
  3. Установите приложение для проверки и нажмите кнопку «Соединение».
  4. Дождитесь окончания сканирования и проверьте результаты.
  5. Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

  • Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

  • Подключить ELM327 в соответствующий разъем.
  • Завести двигатель авто.
  • Активировать блютуз на мобильном устройстве.
  • Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
  • Нажать на «Поиск нового оборудования».
  • Дождаться, пока на экране телефона не отобразится список доступных устройств.
  • Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
  • Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
  • Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

Читайте также:  Датчик абсолютного давления: проверка, признаки неисправности

Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

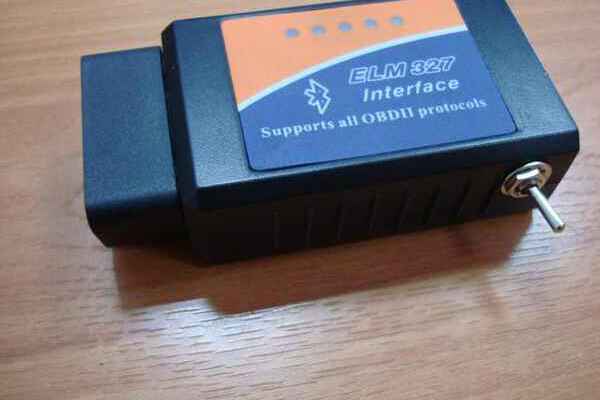

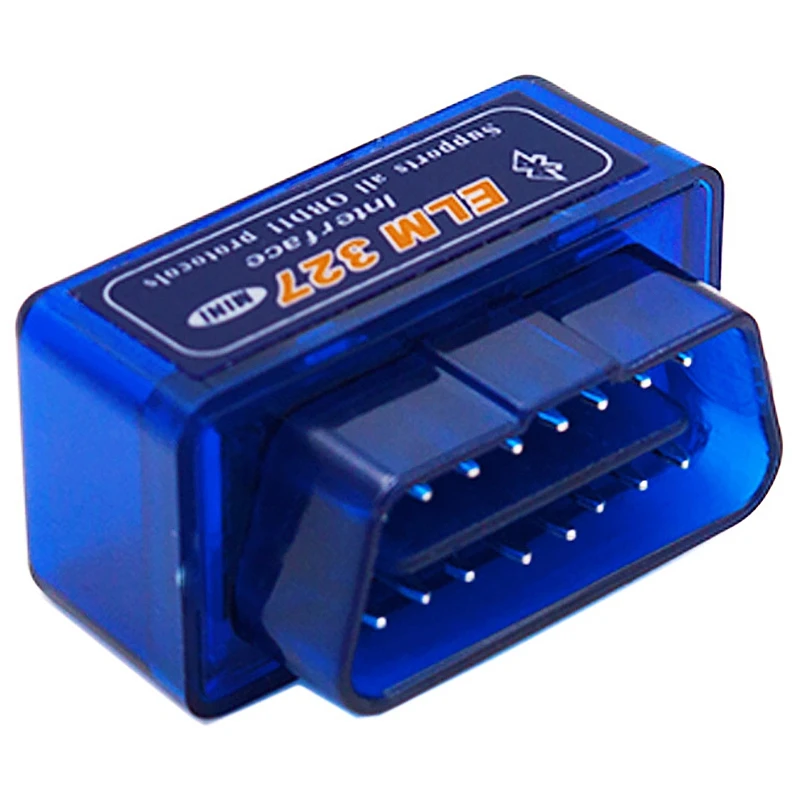

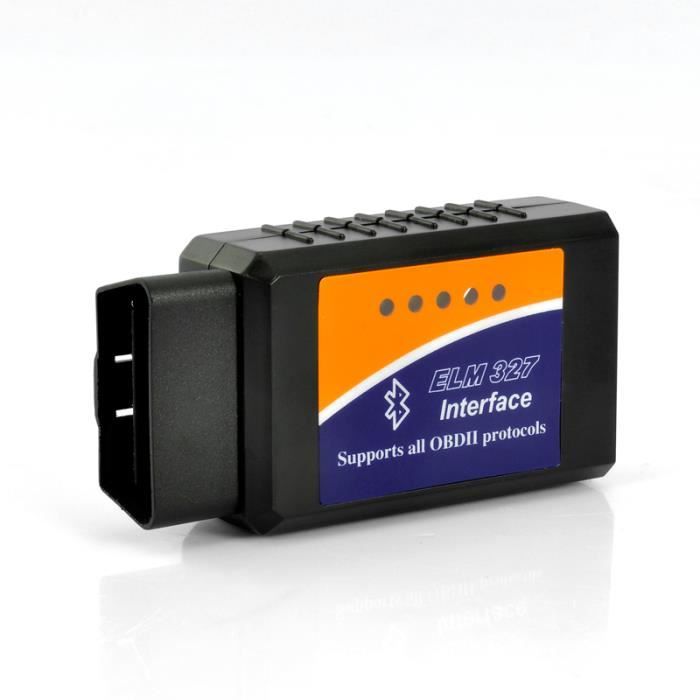

  • Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.

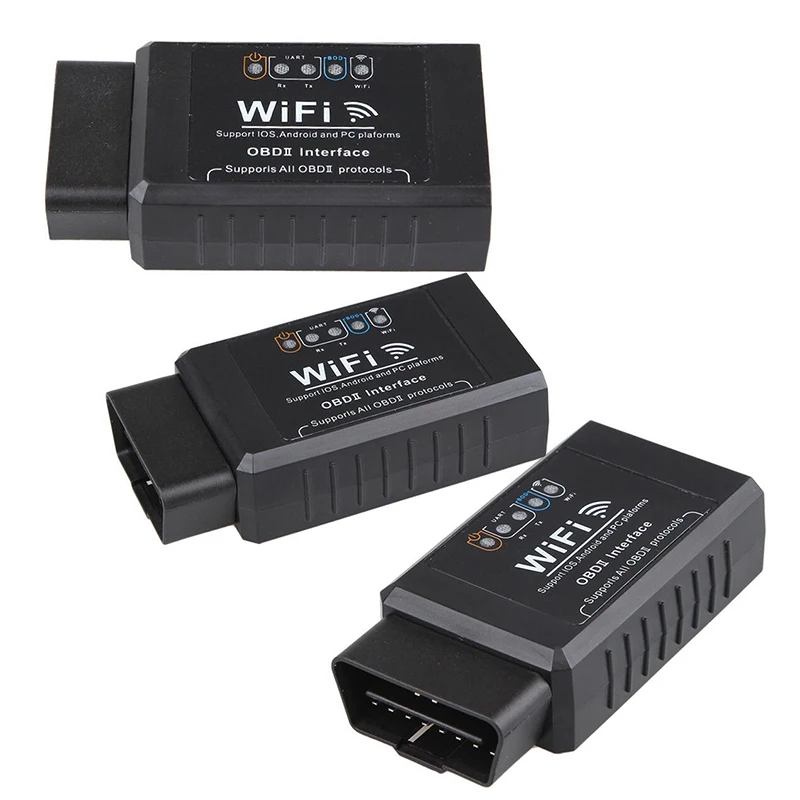

  • Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
  • USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

  • ELM327 1.5 — старая, но оригинальная прошивка;
  • ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
  • ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

Тип диагностического разъёма авто

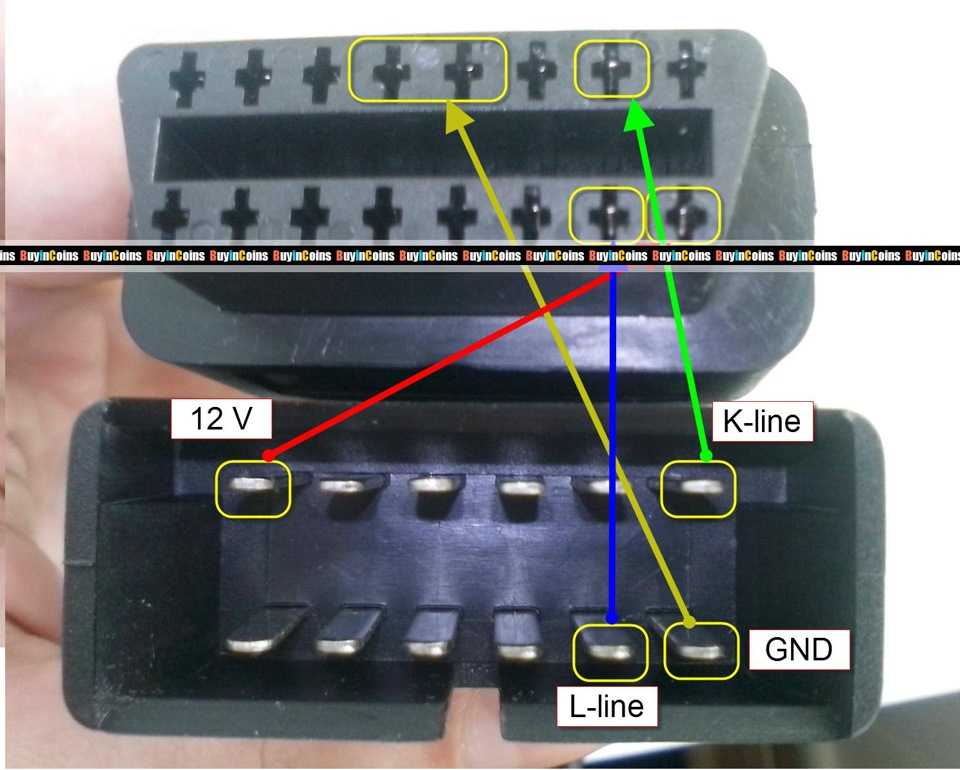

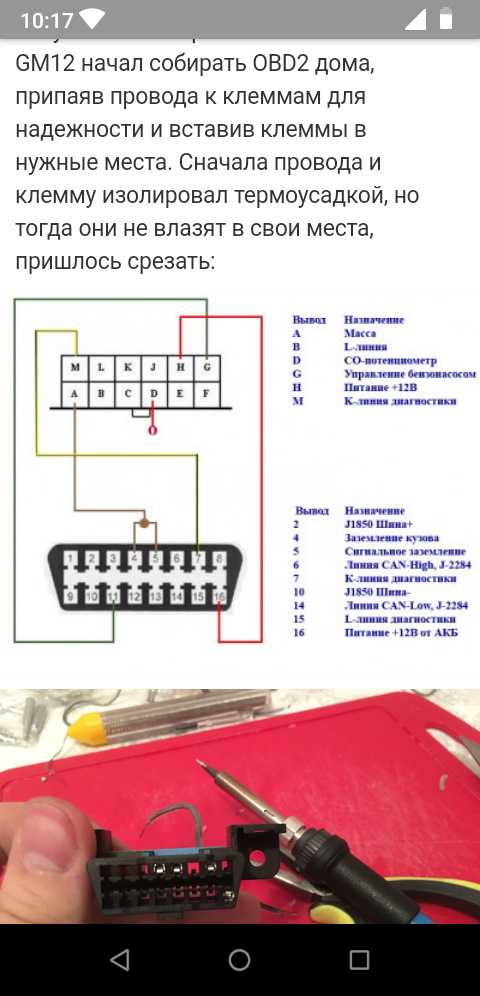

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

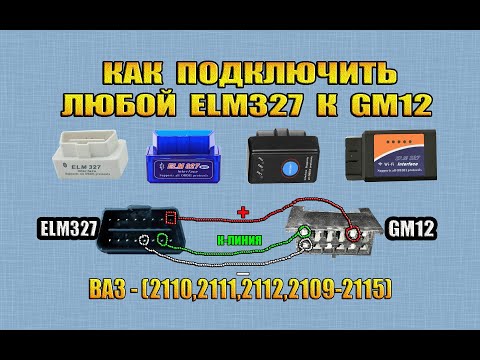

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

  • OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
  • Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

  • Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Этап 2: Использование приложений для ELM327

Программ для работы с приборами-сканерами на рассматриваемом чипе существует немало, но в качестве примера мы рассмотрим пару самых популярных решений.

Torque

Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.

Читайте также:  Замена помпы lada 2121 4×4 21218 (ваз нива) своими руками

  1. Запустите программу и подождите, пока она считает данные с бортового компьютера.

Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.</li>

Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.</li>

Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.

Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».

</li>

В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.

</ol>

InCarDoc

Ранее известное как OBD Car Doctor, это решение наиболее совместимо с автомобилями, произведенными в постсоветских странах, поэтому является хорошей альтернативой вышеупомянутому Торк Лайт для их владельцев.

  1. После запуска понадобится выбрать режим подключения. В нашем случае это будет Bluetooth, поэтому отметьте соответствующую опцию и нажмите «ОК».

После установки соединения появится главный рабочий экран ИнКарДок. Управление функциями приложения происходит через меню, открыть которое можно нажатием на кнопку с тремя полосками.</li>

Доступны несколько опций, но мы остановимся на самых востребованных, а именно, «Динамические параметры» и «Диагностика».</li>

Под динамическими параметрами подразумеваются несколько характеристик двигателя, таких как обороты в минуту, режимы работы топливной системы, температура и расход воздуха, и прочее. Конкретный набор отображаемых параметров и возможность управления ими зависит от автомобиля и его ЭБУ.</li>

Диагностический режим позволяет просмотреть возникающие ошибки, и, что самое главное, показывает их описания. Плюс полученные данные можно отправить в социальные сети или по электронной почте – например, для связи с сервисным центром или знакомым автомастером.</li></ol>

InCarDoc имеет немало преимуществ, но есть и недостатки – часть функциональности доступна только в платной версии, плюс в свободно распространяемом варианте отображается реклама.

Мы рады, что смогли помочь Вам в решении проблемы. Добавьте сайт Lumpics.ru в закладки и мы еще пригодимся вам. Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

  • Подключить сканер к разъему в авто.
  • Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
  • Справа будет синяя стрелка, на которую необходимо нажать.
  • В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
  • Чуть ниже необходимо указать порт 35000.

Читайте также:  Подтягиваем рулевую рейку на Рено Логан своими руками (+видео)

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Используемые источники:

  • https://remontautomobilya.ru/top-7-luchshih-prilozheniy-dlya-obd2-na-android.html
  • https://smartbobr.ru/avtogadgety/elm327/
  • https://avtostandart-m24.ru/avtomobili-drugoe/elm-327-kak-polzovatsya.html

Elm327 wifi подключение к компьютеру windows 10

Содержание

  1. Диагностика elm327 wifi через программы с COM портом
  2. Инструкция ELM 327
  3. Carelectronics24 › Блог › Elm 327 wi-fi
  4. Mazda 6 Impulse line › Бортжурнал › ELM327 wifi и FORScan
  5. Инструкция по подключению адаптера ELM327 USB к компьютеру
  6. Видео

Диагностика elm327 wifi через программы с COM портом

Если Вы скачали с нашего сайта программы для elm327 wifi, но большинство из них работают через COM порт и не поддерживают работу через WiFi то данная статья поможет Вам настроить Ваш адаптер elm327 Wifi с программами по COM порту. Статья подготовлена Леппянен Сергеем (г.Красноярск) за что ему отдельное спасибо!

Инструкция по настройке соединения адаптера «ELM327 Wi-Fi» с программами диагностики, работающих по COM порту.

1. Настройка Wi-Fi

1.1. Подключение через Wi—Fi роутер.

CLKDevices – wi-fi сеть, которую поднимает адаптер elm327 при подключение к авто.

192.168.1.1 – шлюз основной сети

192.168.0.10 – адрес адаптера

Включаем Wi-Fi на ноутбуке, находим и подключаемся к сети CLKDevices

Заходим в настройки подключения Wi-Fi на ноутбуке и прописываем параметры сети вручную:

IP адрес: 192.168.0.30

Маска: 255.255.255.0

2. Настройка программы TCP/IP COM

Так как программа Opendiag не имеет возможности подключаться к адаптерам по Wi-Fi, необходима программа которая может создать виртуальный COM порт на ПК и «построить мост» между этим COM портом и IP адресом адаптера.

В качестве примера используется программа Tcp Com Bridge 1.5.7 в бесплатном ДЕМО режиме.

*TCP COM Bridge это утилита, которая работает как программный конвертер RS232-TCP/IP и позволяет направить данные от реального (physical) или виртуального COM порта в сеть через Ethernet или Интернет

Запускаем программу и добавляем новое устройство.

Выбираем COM порт, прописываем IP адрес и порт адаптера. Жмем «ОК»

Корректируем настройки и жмем «ОК»

Скорость: 115200

Создать виртуальный COM порт: Да

Если в состоянии COM и Сеть в статусе «Открыт», значит настройка верная.

Если в состоянии Сеть «Закрыт» (как на скриншоте ниже) – нет доступа к адаптеру. Проверьте подключение адаптера к авто, настройки роутера.

Используется бесплатная версия ПО «OpenDiag» версии 1. 4

Переходим в «Настройки» программы (F3).

В настройках адаптера указываем COM порт и скорость передачи данных.

Для проверки жмем «Найти адаптер»

Всё. Теперь можно приступить к диагностике.

1) Это так же работает и с другими программами диагностики, которые подключаются через COM порт.

2) В качестве моста «TCP/IP – COM» можно использовать и другие программы.

3) Если всё настроено верно, но OpenDiag не видит адаптер, то установите драйвера адаптера на ПК (на фирменном диске елм327.рф: Драйвера > Автоматическая установка драйверов)

4) Есть вероятность, что адаптер может выдать IP адрес автоматически (зависит от модели адаптера). В этом случае, настройка сети при подключении ноутбуком – не требуется.

Леппянен Сергей (г.Красноярск), специально для елм327.рф

Источник

Инструкция ELM 327

Инструкция по настройке диагностического адаптера ELM 327 USB скачать

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi)

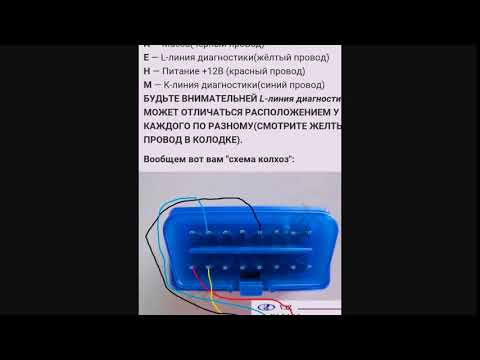

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Источник

Carelectronics24 › Блог › Elm 327 wi-fi

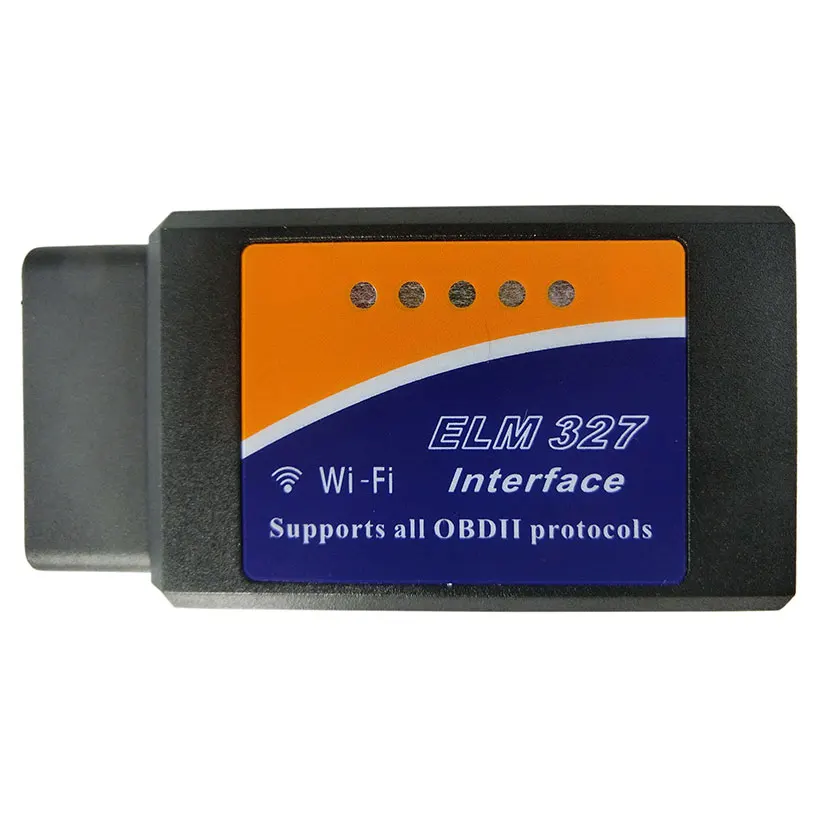

ELM327 Wi-Fi — версия знаменитого диагностического OBDII-сканера ELM327, работающего с периферией посредством беспроводной сети Wi-Fi. Благодаря этому нововведению стало возможным проводить диагностику автомобилей при помощи Apple iPhone, iPad, iPod, Android-устройств, а также любого ПК с предустановленным модулем Wi-Fi. После установки совместимого программного обеспечения на компьютер, планшет или телефон, у вас появится возможность контроля различных параметров транспортного средства, чтение и правка кодов неисправностей, их расшифровка, замеры расхода топлива и множества прочих показателей систем автомобиля, таких как обороты, скорость движения автомобиля, давление топлива, температура охлаждающей жидкости, нагрузка на двигатель, давление впускного коллектора, положение дроссельной заслонки, значения лябда-зондов, температура воздуха на входе и многое другое.

Программное обеспечение, используемое с ELM327 Wi-Fi:
Torque-Lite и hobDrive Демо[Бесплатное] и
Torque-Pro и hobDrive [Платные] для Android.
LapLogger-lite, Rev Lite, DragFX [Бесплатные] приложения для iPhone, iPod, iPad.
DashCommand и REV [Платные] приложения для iPhone, iPod, iPad.

Чтение, стирание и отображение описаний кодов неполадок — как стандартных, так и спецкодов производителей.
Выключение MIL (индикатор «Check Engine» на приборной панели).
Вывод значений различных датчиков.
Рабочие протоколы:
ISO 11898 (CAN)
ISO 14230 (KWP2000)
SAE J1939
ISO 9141
ISO 15765 (CAN)
Комплектация:
OBD2-адаптер ELM327 Wi-Fi.
Диск с программами.
Технические спецификации:
SSID: WiFiOBD
Порт: 35000.
Антенна: встроенная.
Радиус работы: до 15 метров в помещении.
Питание: от OBDII-разъема автомобиля.
Стандарты беспроводной сети: 802.11 a/b/g.
Габариты, мм: 168 х 32 х 21.
Скорость обмена данными: 38400 или 9600 кбит/с.
Индикаторы на корпусе: OBD Tx/Rx, RS232 Tx/Rx, питание.
Рабочее напряжение: 12В, встроенная защита от перегрузок питания и КЗ.
Потребляемый ток: 45 мА.
Краткий перечень поддерживаемых ELM327 марок автомобилей (реальный список гораздо больше):
Audi, VW, Ford, Opel, Jaguar, Peugeot, Renault, Chrysler, Porsche, Saab, Volvo, Mazda, Mitsubishi, Hyundai, KIA, Daewoo, Honda, Lexus, Infinity, Nissan, Toyota, Mercedes, BMW, Buick, Cadillac, Chevrolet, Isuzu, Dodge, GM, Lincoln и другие с поддержкой OBD-II.

Источник

Mazda 6 Impulse line › Бортжурнал › ELM327 wifi и FORScan

Всем привет! давно ничего не писал, потому что плотно занят своим авто, машина готовится к покраске и это отнимает очень много времени!

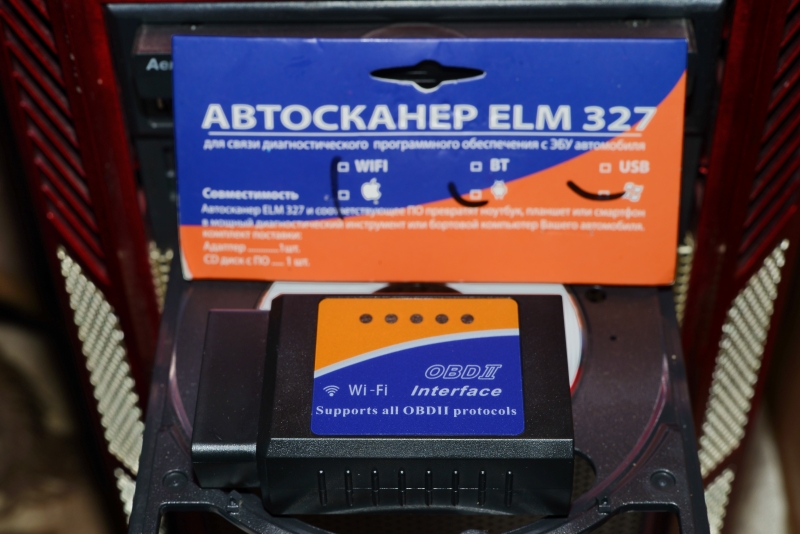

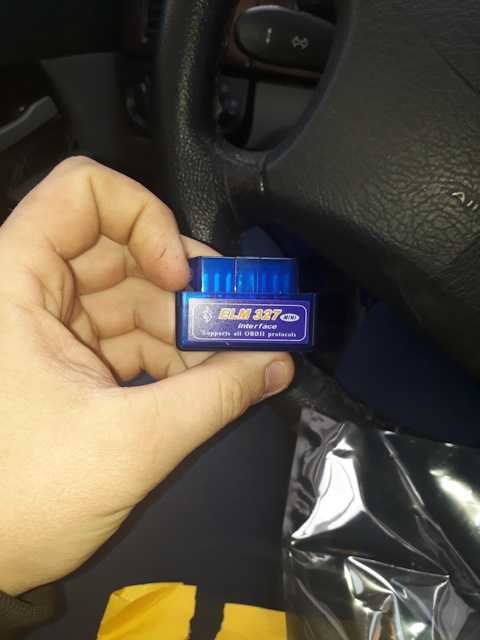

Заказал недавно себе с Али вот такую игрушку

дешевый и практичный, искал специально с wifi, что бы свободно подключаться с яблочных устройств, они как известно дороже, но теперь пользоваться можно со всех девайсов. Почему купил на Али, потому, что цена после приезда в Россию у них становится как минимум в 3 раза дороже,
Кстати хотел бы обратить на гармоничный дизайн данного устройства, в принципе его даже можно и не доставать из диагностического разъема, мешаться не будет)

Дальше встал вопрос каким же все таки софтом пользоваться на Iphone, их огромное множество и комментарии про приложения противоречат друг другу, так, что можно запутаться!
По совету знакомых из автосервиса, я открыл для себя приложение FORScan
Почему:
1. Потому что эта программа сделана для определенных марок Авто (Мазда в их числе)
2. Софт есть как для смартфонов, так и для компьютеров
3. Честная цена приложения, купил один раз и больше ни за что не платишь, рекламу не смотришь! В общем кашу из топора не варишь!
Приложение выглядит вот так

после подключения прибора к моему авто, залез в категорию автомобиль, вот что там было, очень даже информативно!

К сожалению скрина ошибок не сделал, потому их не было (и слава богу)
С Графами «Приборы», «Таблица» и «График» надо разбираться, потому что не все показатели, передаются на устройство.
В общем вещь достойна покупки, тем более окупится она очень быстро!
Удачи на дорогах!

По мнгочисленным просьбам пост обновляю!
Где я заказывал товар недоступен!
Вот точно такой же сканер как у меня!

Покопайтесь может быть найдете дешевле или с бесплатной доставкой!
Для машин дорестайла, я бы советовал обратить внимание на то, какая прошивка сканера им нужна!
Для владельцев телефона на Андроиде не нужно покупать именно этот! Есть похожий, только работает по bluetooth!
Вот ссылка на приложение FORScan из Itunes
С радостью если нужно подскажу что то еще!

Источник

Инструкция по подключению адаптера ELM327 USB к компьютеру

1. Не подсоединяйте диагностический адаптер к компьютеру. Если вы уже подключили адаптер к ПК, извлеките его из USB порта.

3. По завершению установки программы подсоедините адаптер USB порту Вашего ПК – Windows должен сам найти и опознать устройство Serial to USB converter.

4. После этого приступаем к настройке виртуального COM порта.

6. Пройдите на вкладку «Оборудование» и нажмите на кнопку «Диспетчер устройств»:

7. Перед Вами появится подобное окно, найдите в данном окне ветку «Порты (COM и LPT)»:

8. В данной ветке, найдите COM порт с именем USB-SERIAL (имя может немного отличаться). В скобках будет указан его номер, в нашем случае COM15.

9. У Вас должен быть номер от 1 до 4, В противном случае используйте 10 пункт. После этого закройте все окна и проверьте соединение с ЭБУ. Если нет соединения с ЭБУ, то читайте дальше, как изменить важные параметры порта.

10. Если номер порта больше 4, то необходимо его изменить. Для этого щелкните правой кнопкой мышки по выбранному из списка порту и перейдите в пункт «Свойства»:

11. Перед Вами появится окно свойств COM порта в которой необходимо выбрать вкладку «Параметры порта»:

12. В представленной вкладке «Параметры порта» нажмите кнопку «Дополнительно…»:

13. В появившемся окне необходимо установить номер COM порта. Измените его на номер от 1 до 4:

14. К примеру на номер COM2. В случае, если адаптер не будет соединяться с ЭБУ или соединение будет нестабильным, то попробуйте изменить параметр «Время ожидания (мсек)» до 5 мс или вплоть до 1 – 2 мс, а также уменьшить значения «Буфер приема» и «Буфер передачи». Критичные параметры настроек подчеркнуты красными линями:

15. После этого закройте все окна, отвечая утвердительно («ОК», «Применить», «Сохранить», и т.д) Далее, во всех диагностических программах надо будет указывать, что адаптер подключен к COM порту с номером 2, т.е COM2. Теперь Ваш адаптер готов к работе и Вы можете производить диагностику.

Источник

Видео

Подключение ELM 327 Wi-Fi с ноутбуком.

Подключение ELM327 к ноутбуку через Bluetooth/OpenDiag

Подключаем настраиваем OBD 2 WI Fi Elm 327 к ноутбуку и Android (ScanXL Professional) Hyundai Getz

НАШЕЛ ДРАЙВЕРА ДЛЯ ELM 327 USB НА WINDOWS 8/10. ScanMaster rus

Elm327 wifi — Ошибки при подключении

ELM327 OBD2 WiFi сканер обзор, тест, подключение VAG OBD2 wifi

Обзор и тестирование OBD-II адаптера ELM327 Bluetooth и Wi-Fi от НПП ‘ОРИОН СПБ’

Инструкция: подключение ELM327 OBD2 V1.5 / V2.1 Bluetooth к компьютеру

Как подключить ELM327 1.5 Bluetooth к ноутбуку

OBDII Scan ELM327 v 1.5 Bluetooth, Wi-Fi. Установка и настройка приложения Torque.

Обзор адаптера. Подключение к адаптеру elm327 bluetooth

Mr_Frag
Новичок
