Поршневые кольца — что это, зачем они нужны и как работают?
Простой ответ: Поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра, что предотвращает попадание газообразных продуктов сгорания в масляный поддон. Они регулируют потребление масла, предотвращая попадание избыточного моторного масла в камеру сгорания и как следствие его горения. Правильно функционирующие кольца жизненно важны для максимальной мощности и эффективной работы двигателя.
Подробный ответ: Большинство серийных автомобилей используют три типа поршневых колец:
Верхнее и второе кольца отвечают за плотное нажатие на стенку цилиндра и герметизацию камеры сгорания, удерживая картерные Газы и масло. Маслосъемное кольцо собирает масло со стенок цилиндра по пути вниз по цилиндру, возвращая его обратно в масляный поддон. Поскольку чрезвычайно тонкая пленка масла смазывает поверхность кольца и стенки цилиндра, это нормально, когда какое-то масло горит во время работы двигателя.
Однако, что собой представляет «нормальный» расход масла, зависит от типа и состояния износа двигателя.
Когда поршневые кольца становятся изношенными.
Изношенные кольца могут образовывать промежуток между поверхностью кольца и стенкой цилиндра. В процессе горения отработанные газы, которые приводят поршень в движение вниз по цилиндру и поворачивают коленчатый вал, могут пропускаться через поршень и перемещаться вниз по стенке цилиндра и попадать в масляный картер, отбирая с собой лошадиные силы и уменьшая эффективность работы двигателя. Такого рода пропуски также загрязняют моторное масло, снижая его производительность и срок службы.
Залегшие кольца могут привести к такому же сценарию. Чрезвычайно горячие газы из камеры сгорания могут разрушать масло, образуя отложения углерода в кольцевых каналах. Также могут образовываться побочные продукты бензина. Тяжелые отложения заставляют кольца залегать в масло отводящих каналах, и не разжиматься от поршня, образуя тем самым промежуток между кольцом и стенкой цилиндра, что приводит прорыву картерных газов и повышенному расходу моторного масла.
Синий дым из выхлопной труб, затрудненный запуск и потеря мощности.
Последствия изношенных колец часто легко заметить. Чрезмерное потребление масла может привести к выгоранию синего дыма из вашей выхлопной трубы, особенно при запуске до прогрева двигателя, и до того, как кольца расширились в цилиндре. Горение масла также означает, что вам также нужно чаще доливать масло.
Изношенные или залегшие кольца также могут привести к затрудненным запускам и снижению мощности. Когда двигатель останавливается, поршень все еще сжимает топливно-воздушную смесь перед сгоранием. Изношенные кольца, однако, позволяют части топливно-воздушной смеси проходить мимо камеры сгорания, что приводит к снижению компрессии и затрудненному запуску двигателя. Когда он работает, потеря компрессии лишает ваш двигатель мощности.
Предотвращение — лучшая практика
Предотвращение изношенных и застрявших колец жизненно важно для поддержания мощности на максимальном уровне, эффективности и срока службы вашего двигателя.
Это начинается с использования высококачественного синтетического масла, которое борется с износом и выдерживает высокие температуры, сохраняя поршни в чистоте. Например, синтетическое моторное масло серии BG 737 обеспечивает:
- На 75% больше защиты двигателя от износа и потери мощности, чем требуется в соответствии с ведущим отраслевым стандартом *, продлевая срок службы жизненно важных компонентов, таких как поршни и коленно-шатунный механизм.
- На 93% чистых поршней, чем требуется в соответствии с ведущим отраслевым стандартом *
Если вы подозреваете, что ваши кольца изношены или залегли, подумайте о том, чтобы использовать масло с большей вязкостью, рекомендованное заводом изготовителем (OEM). Некоторые OEM-производители рекомендуют диапазон вязкости, в зависимости от вашего климата (например, 5W-20, когда он холодный, 10W-30, когда он выше 0ºС). Использование наивысшей рекомендуемой вязкости может помочь сократить зазор между кольцами и стенкой цилиндра.
Вы также можете раскоксовать залегшие кольца, используя качественные очистители BG109 и BG211 или топливные присадки, предназначенную для очистки отложений, таких как очиститель топливной системы бензиновых двигателей BG 208 (044k) и очиститель топливной системы дизельных двигателей BG 244.
ТИПЫ ПОРШНЕВЫХ КОЛЕЦ | Yenmak Engine Parts
ТИПЫ ПОРШНЕВЫХ КОЛЕЦ
Поршневые кольца имеют различные типы и характеристики покрытия в зависимости от их использования и функций. Кольца, используемые в верхней канавке, называются компресионными и являются наиболее основными элементами, используемыми как для создания давления, так и для уплотнения во время сгорания. Кольца, используемые во второйканавке, называются маслосъемными и помогают компрессионному кольцу удалять избыток масла, оставшийся на стенках. В зависимости от конструкции поршня могутиспользоваться несколько колец. Кольца, называемые масляными кольцами, используемыми в третьей кольцевой канавке, представляют собой специально разработанные кольца, которые обеспечивают смазку, которая должна находиться между поршнем и гильзой во время цикла.
ЦИЛИНДРИЧЕСКИЕ КОЛЬЦА
Цилиндрические компрессионные поршневые кольца – это кольца, имеющие прямоугольное поперечное сечение. У таких колец боковые поверхности параллельны друг другу. Данный тип компрессионных поршневых колец является самым простым и наиболее распространенным. В настоящее время кольца этого типа используются преимущественно в качестве первого компрессион
КОНИЧЕСКОЕ КОЛЬЦО
Конические кольца выполняют не только функцию компрессионных поршневых колец, но и обладают хорошими маслосъемными свойствами. Этому способствует смещенная внутрь верхняя кромка кольца. При движении поршня вверх, от нижней к верхней мертвой точке, кольцо скользит по масляной пленке. Под действием гидродинамических сил (образование масляного клина)
Читать далееСКРЕБКОВЫЕ КОЛЬЦА
СКРЕБКОВЫЕ КОЛЬЦАУ скребкового кольца, обеспечивающего как уплотнение от прорыва газов, так и съем масла, нижняя кромка рабочей поверхности имеет прямоугольную или скругленную проточку.
КОЛЬЦА ТРАПЕЦИЕВИДНОГО СЕЧЕНИЯ
У колец симметричного трапециевидного сечения обе боковые поверхности расположены не параллельно друг другу, а под наклоном, в результате чего поперечное сечение приобретает форму трапеции. Угол наклона составляет, как правило, 6°, 15° или 20°.У колец несимметричного трапециевидного сечения нижняя боковая поверхность не имеет угла наклона и располо
Читать далееКОРОБЧАТЫЕ МАСЛОСЪЕМНЫЕ ПОРШНЕВЫЕ КОЛЬЦА

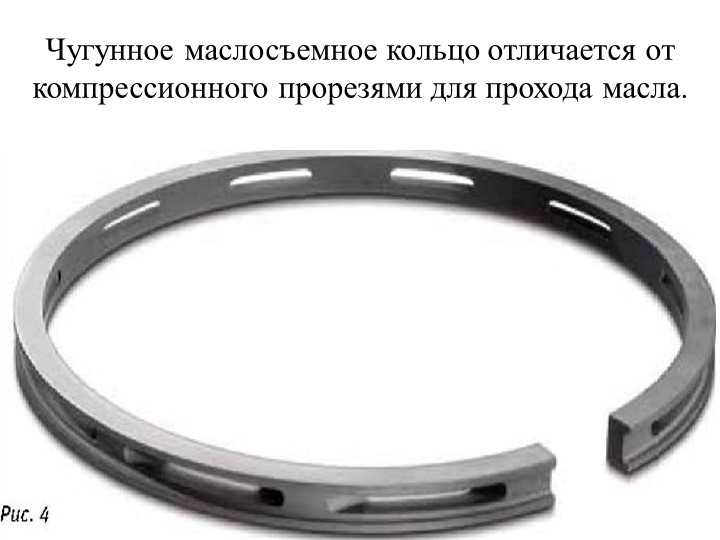

В современном моторостроении коробчатые маслосъемные поршневые кольца больше не используются. Их упругость обеспечивается только за счет собственного поперечного сечения.
МАСЛОСЪЕМНЫЕ ПОРШНЕВЫЕ КОЛЬЦА ИЗ 2-Х ЧАСТЕЙ

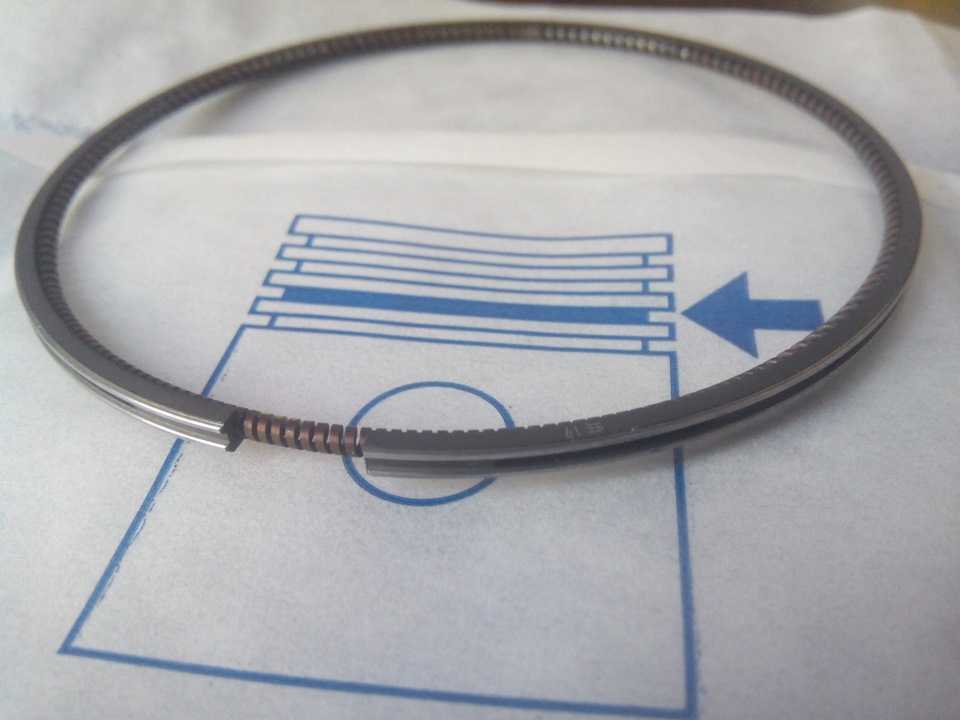

Маслосъемное коробчатое кольцо с прорезями и пружинным расширителем Самый простой тип конструкции, обеспечивающий более эффективное уплотнение в сравнении с обычным коробчатым маслосъемным кольцом с прорезями.Маслосъемное коробчатое кольцо с параллельными фасками и пружинным расширителемКольцо имеет такую же форму рабочей поверхности,как и у обычно
Читать далееМАСЛОСЪЕМНЫЕ ПОРШНЕВЫЕ КОЛЬЦА ИЗ 3-Х ЧАСТЕЙ

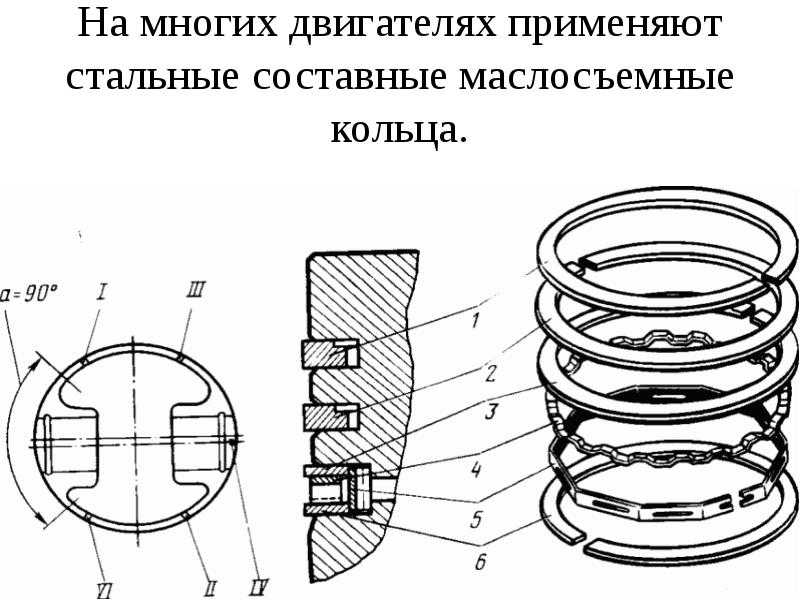

Данные маслосъемные кольца состоят из двухтонких стальных пластинок (колец) и распорной пружины-расширителя,прижимающей кольца к стенкам цилиндра.
Маслосъемные поршневые кольца со стальными пластинкамилибо имеют хромированные рабочие поверхности,либо со всех сторон обработаны азотированием.Последние отличаются повышенной износостойкостью какв област
© All Rights Reserved Yenmak
Что такое поршневые кольца? И что они делают? : Блог AMSOIL
В какой-то момент каждый начинающий редуктор или любопытный автолюбитель задается вопросом: Что такое поршневые кольца? А что делают поршневые кольца?
Проще говоря, поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра , что предотвращает попадание продуктов сгорания под давлением в масляный картер. Они также регулируют расход масла , предотвращая попадание избыточного масла в камеру сгорания и его сгорание. Правильно функционирующие кольца жизненно важны для максимальной мощности и эффективности двигателя.
Давайте углубимся.
Что делают поршневые кольца?
Большинство стандартных автомобильных поршней имеют три кольца, как показано здесь на этом новом автомобильном поршне.
Кольца верхнее и второе отвечают за плотное прилегание к стенке цилиндра и герметизацию камеры сгорания, удерживая продукты сгорания внутрь и масло наружу.
Маслосъемное кольцо соскребает масло со стенок цилиндра на пути вниз по цилиндру, возвращая его в масляный поддон. Поскольку чрезвычайно тонкая масляная пленка смазывает поверхность контакта кольца со стенкой цилиндра, сгорание некоторого количества масла во время сгорания является нормальным явлением. Однако то, что представляет собой «нормальный» расход масла, зависит от двигателя.
Купить AMSOIL Synthetic Motor Oil
Когда хорошие поршневые кольца выходят из строя
Изношенные кольца могут привести к образованию зазора между поверхностью кольца и стенкой цилиндра. Во время сгорания сжатые газы, которые толкают поршень вниз по цилиндру и вращают коленчатый вал, могут продуваться поршнем и проходить по стенке цилиндра в масляный поддон, забирая с собой мощность и эффективность.
Прорыв газов также загрязняет моторное масло, снижая его производительность и срок службы.
Застрявшие кольца могут привести к такому же сценарию. Чрезвычайно горячие продукты сгорания могут разрушать масло, образуя нагар в кольцевых канавках. Побочные продукты бензина также могут образовывать отложения. Сильные отложения приводят к тому, что кольца застревают в канавках, а не возвышаются над поршнем, что приводит к образованию зазора между кольцом и стенкой цилиндра, что способствует прорыву газов и расходу масла.
Синий дым, затрудненный запуск и потеря мощности
Негативные последствия поршневых колец часто легко заметить. Чрезмерный расход масла может привести к появлению синего дыма из выхлопной трубы, особенно при запуске до прогрева двигателя и расширения колец в цилиндре. Сжигание масла также означает, что вам также придется чаще доливать масло.
Изношенные или застрявшие кольца также могут привести к затрудненному запуску и снижению мощности л.
с.
Когда двигатель вращается, поршень сжимает топливно-воздушную смесь перед сгоранием. Плохие кольца, однако, позволяют части топлива/воздуха выходить из камеры сгорания, эффективно снижая компрессию двигателя и затрудняя запуск двигателя. Когда он работает, пониженная компрессия лишает двигатель мощности.

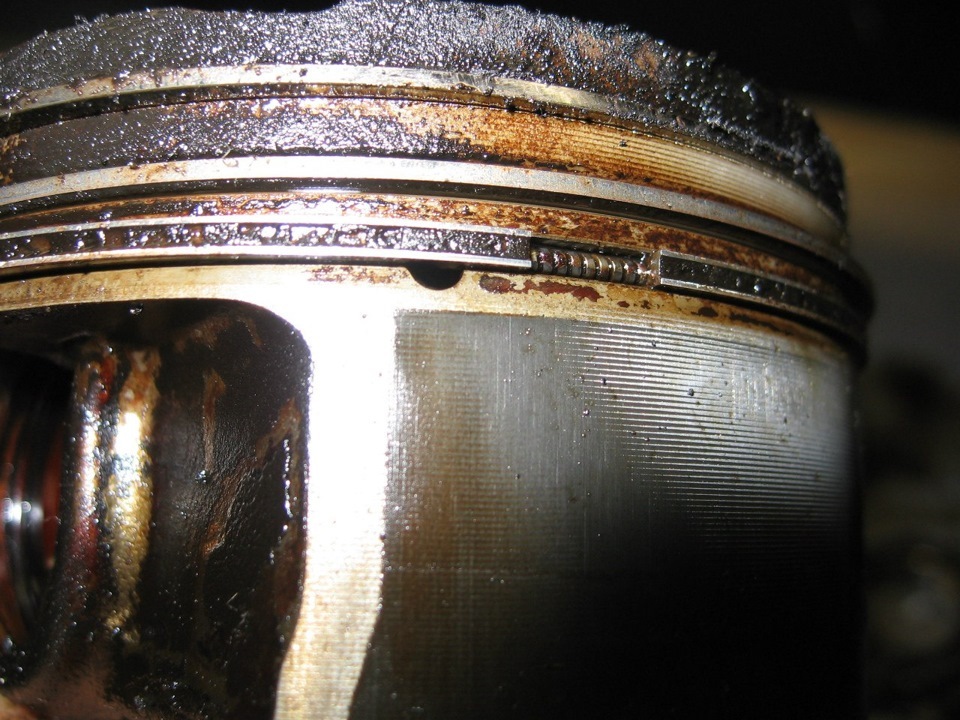

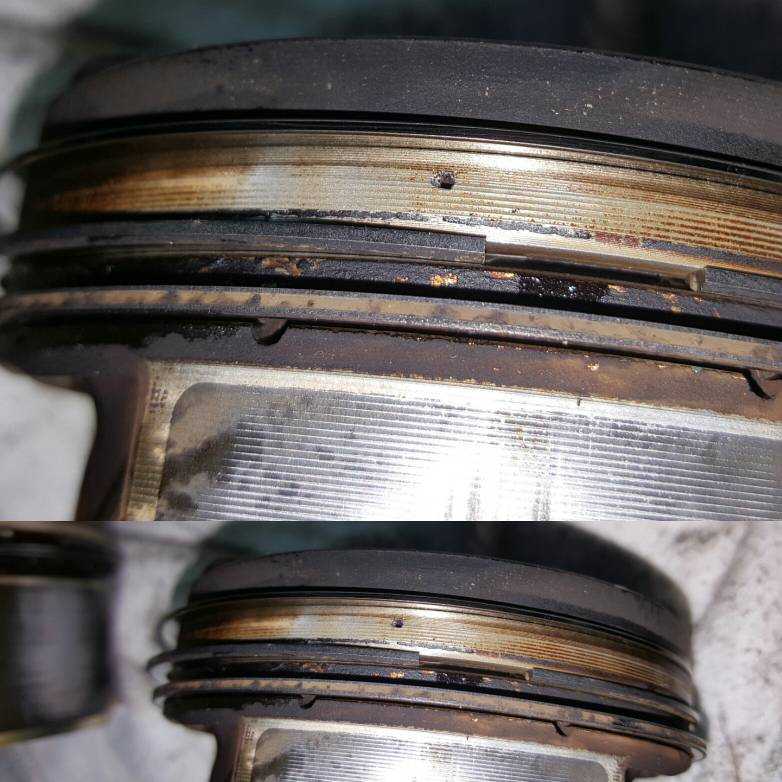

На изображении выше верхнее кольцо застряло в своей канавке, на что указывает тот факт, что оно не возвышается над поршнем. Заклинившие поршневые кольца снижают мощность двигателя и позволяют газам сгорания попадать в масляный картер, загрязняя масло.

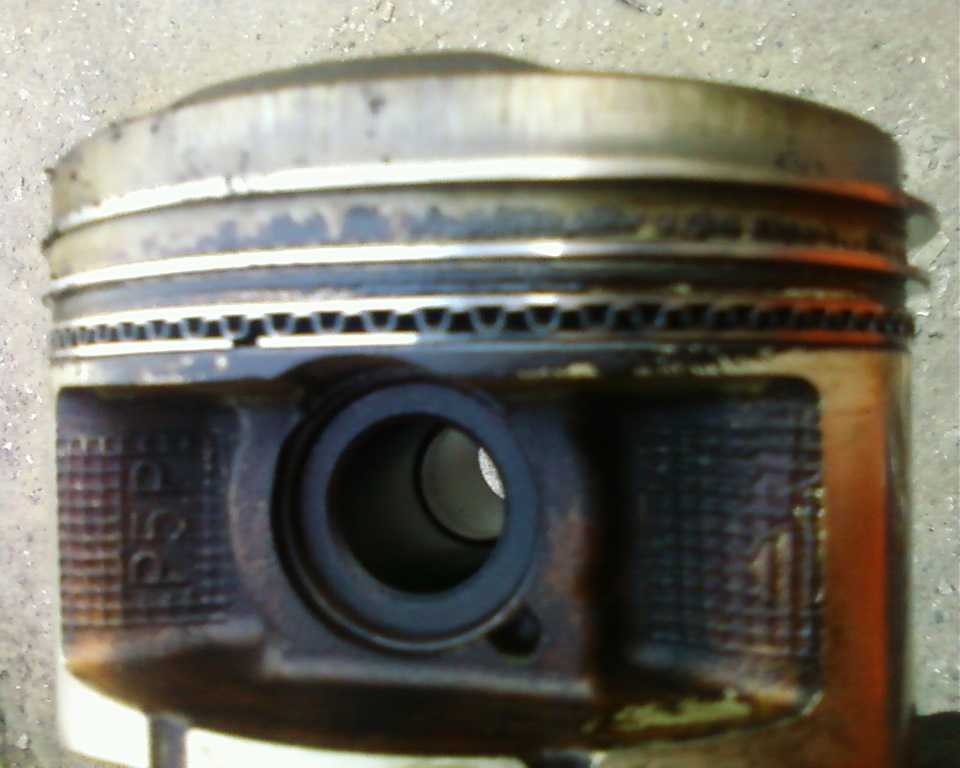

Поршневые кольца на изображении выше свободно находятся в своих канавках и работают исправно
Лучшее средство профилактики
Предотвращение износа и заедания колец жизненно важно для увеличения мощности, эффективности и срока службы вашего двигателя. Все начинается с использования высококачественного синтетического масла, такого как AMSOIL Signature Series Synthetic Motor Oil, которое борется с износом и выдерживает экстремальные температуры, сохраняя поршни в чистоте.
Если вы подозреваете, что ваши кольца изношены или застряли, рассмотрите возможность использования масла с самой высокой вязкостью, которое рекомендует производитель оригинального оборудования (OEM). Некоторые OEM-производители рекомендуют диапазон вязкости в зависимости от вашего климата (например, 5W-20 в холодную погоду, 10W-30 при температуре выше 0ºF). Использование самой высокой рекомендуемой вязкости может помочь закрыть зазор между кольцами и стенкой цилиндра .
Вы также можете попробовать освободить застрявшие кольца, используя качественную промывку двигателя или топливную присадку, предназначенную для очистки от отложений, например AMSOIL Engine and Transmission Flush или AMSOIL P.i.® Performance Improver.
Магазин AMSOIL Synthetic Motor Oil
Обновлено. Первоначально опубликовано 8 июля 2016 г.
Секреты маслосъемных колец
«Пропустите через него манипулятор, вставьте новый набор колец — и вы готовы к работе».
Не так давно это могло считаться приемлемой практикой для легкового уличного двигателя. Хотя это все еще может быть подходом для производителей двигателей на заднем дворе, двигатели внутреннего сгорания 21-го века достигли точки, когда внимание к деталям может окупиться меньшим внутренним трением, большей мощностью и крутящим моментом, меньшим количеством прорыва газов и даже превосходным контролем масла. .
Среди всего внимания, уделяемого поршневым кольцам, слишком мало внимания уделяется маслосъемным кольцам. Но в тройке поршней с тремя кольцами пакет маслосъемных колец создает большее трение, чем сумма двух других колец вместе взятых. Так что, возможно, нам следует начать с некоторых технических деталей, которые могут вас удивить. Одним из подходов к повышению мощности и эффективности любого двигателя может быть уменьшение трения типичного маслосъемного кольца без ущерба для контроля масла. Начнем с того, что обычно называют стандартными натяжными маслосъемными кольцами.
Нет ничего необычного в том, что концы расширителя маслосъемного кольца не соприкасаются при размещении в отверстии. Однако при размещении в канавке поршня и установке маслосъемных колец кольца давят на расширитель и создают необходимое натяжение. По словам Кейта Джонса, мало что можно получить, если отрегулировать концы, загнув их внутрь.
Стандарт не такой уж и стандартный Для уличных двигателей почти все рекомендации требуют «стандартного» комплекта маслосъемных колец и отказа от использования маслосъемных колец с малым сопротивлением из-за риска попадания слишком большого количества масла в сгорание. камера.
Оказывается, то, что называют «стандартным» натяжным маслосъемным кольцом, совсем не стандартизировано. Мы включили диаграмму, созданную с использованием данных, предоставленных Total Seal , которая предлагает некоторую интересную информацию. Сила, указанная в прилагаемой таблице, выражена в фунтах-силах (фунт-сила).
Таблица радиального натяжения
Нагрузки, указанные для каждого кольца в этой таблице, представляют собой фактическую радиальную (наружу) силу, действующую на кольцо.
| Комплект колец | Масляное кольцо | Радиальное растяжение (фунт-сила) | Улучшение |
| Стандартный | 3/16 (0,187 дюйма) | 20 | — |
| Стандартный | 3,0 мм (0,118 дюйма) | 11 | -9 фунтов силы = 45% |
| Ультратонкий | 2,0 мм (0,078 дюйма) | 8,0 | -12 фунтов силы = 60% |
Это не фунт-фут или крутящий момент, который представляет собой крутящее движение. Сила в фунтах — это радиальное или направленное наружу натяжение на стенку цилиндра, создаваемое маслосъемным кольцом при сжатии в цилиндре.
(слева) Радиальная ширина маслосъемного кольца помогает определить его радиальное натяжение. Здесь мы измеряем масляное кольцо диаметром 3,0 мм, которое имеет размер 0,110. (Справа) На этом наборе маслосъемных колец сравнивается стандартное маслосъемное кольцо 3/16 дюйма (внизу) и маслосъемное кольцо размером 3/16 дюйма из пакета высокопроизводительных колец размером 1/16 дюйма с другим расширителем (в центре) и маслосъемное кольцо диаметром 3,0 мм (вверху), используемое в типичном двигателе LS 6,0 л. Два верхних расширителя представляют собой более распространенную конструкцию с гибким вентиляционным отверстием, а нижний называется SSU, который представляет собой более старую конфигурацию, аналогичную гибкому вентиляционному отверстию, но повернутую на бок.
Типичная комбинация поршневых колец с высокими эксплуатационными характеристиками: верхнее 1/16 дюйма, второе 1/16 дюйма и маслосъемное кольцо 3/16 дюйма. «Стандартный» 3/16-дюймовый (0,187-дюймовый) пакет маслосъемных колец, как указано в таблице, создает значительное радиальное натяжение в 20 фунтов силы. Что интересно, так это спецификация для «стандартной» последней модели 3-миллиметрового (0,117-дюймового) комплекта маслосъемных колец, измерение радиального натяжения Total Seal резко падает с 20 фунтов силы до 11 фунтов силы — удивительное снижение радиального натяжения на 45 процентов.
Что стоит подчеркнуть, так это то, что оба этих маслосъемных кольца считаются «стандартными» по натяжению. Например, самое низкое радиальное натяжное кольцо — кольцо диаметром 3 мм — является стандартным заводским маслосъемным кольцом в последних моделях двигателей LS. Мы узнали, что существует множество способов добиться хорошего контроля масла и при этом снизить трение, если правильно выбрать компоненты маслосъемного кольца.
Чтобы уменьшить сопротивление маслосъемного кольца, в большинстве методов «низкого натяжения» используется комбинация данного расширителя с более тонким маслосъемным кольцом с радиальной шириной стенки. Более широкое маслосъемное кольцо на этой фотографии взято из маслосъемного кольца диаметром 3/16 дюйма, а более узкое кольцо взято из пакета маслосъемных колец диаметром 3,0 мм для двигателя LS объемом 6,0 л. Оба предназначены для использования в стволе диаметром 4,00 дюйма.
Интервью с Китом Джонсом из Total Seal и Лейком Спидом-младшим предлагают технически подкованные идеи о том, как эти цифры напрямую связаны с уличными двигателями и как искушенный и знающий двигатель может создавать его собственный пакет маслосъемных колец. Но прежде чем мы углубимся в это, давайте рассмотрим некоторые детали конструкции маслосъемного кольца, которые помогут нам разумно создать этот пакет маслосъемного кольца.
Почти все современные маслосъемные кольца изготавливаются по технологии трехкомпонентной конструкции.
Расширитель представляет собой большую центральную часть, удерживаемую парой маслосъемных колец. Расширитель можно рассматривать как пружину, которая нагружается при установке в сочетании с верхним и нижним маслосъемными кольцами. Масляные кольца предназначены для снятия масла со стенок цилиндра и проталкивания его внутрь к отверстиям для возврата масла или прорезям, прорезанным на внутренней стороне канавки маслосъемного кольца поршня.
Испытание на трение при скольжении
Вот некоторые числа, которые мы получили, используя простую цифровую рыбью шкалу на 4,155-дюймовом маленьком блоке Chevy, тестируя комплект колец 1/16, 1/16, 3/16 дюймов. Каждое кольцо было протестировано индивидуально, и Кит Джонс из Total Seal предполагает, что номера верхних и вторых колец кажутся немного завышенными для применения, в то время как номера маслосъемных колец ближе к тому, что они испытали. По отношению друг к другу цифры совпадают, что означает, что маслосъемное кольцо предлагает наибольший потенциал для улучшения с точки зрения снижения общего трения.
| Кольцо | Раздвижной Трение |
| Верх | 6–7 фунтов |
| 2 -й | 4 – 4,5 фунта |
| Масло | 18–19 фунтов |
Думайте о работе маслосъемного кольца, состоящего из трех частей, как о полном контроле масла. Затем следует точное управление, демонстрируемое вторым масляным кольцом. Вообще говоря, 80 процентов работы второго кольца состоит в том, чтобы очистить оставшееся масло, не удаленное маслосъемным кольцом. Оставшиеся 20 процентов его работы заключаются в том, чтобы помочь герметизировать давление сгорания, которое просочилось через верхнее кольцо.
Первое большое откровение, предложенное Спидом, заключается в том, что вертикальная толщина маслосъемного кольца не имеет ничего общего с общим натяжением и сопротивлением кольца.
Контроль масла создается комбинацией длины расширителя и радиальной ширины (если смотреть сверху) масляных рамп. Спид советует думать об эспандере как о пружине. Если вы поместите расширитель внутрь предназначенного для него цилиндра, концы расширителя могут не соприкасаться. Но когда расширитель зажат между двумя масляными рейками, рейки создают нагрузку, очень похожую на добавление прокладки под пружину клапана, чтобы увеличить ее натяжение на клапане.
Слева стрелка указывает на то, что Total Seal называет областью вкладок расширителя. Сочетание контактной площади выступа с радиальной глубиной маслосъемного кольца создает натяжение маслосъемного кольца. Таким образом, используя различные расширители и маслосъемные кольца с более узкой или широкой радиальной шириной, Total Seal может создать почти точное натяжение маслосъемного кольца для данного применения. Вертикальная толщина маслосъемного кольца не является переменной, контролирующей общее натяжение.
Масляное кольцо с низким натяжением может быть создано с помощью масленного кольца большего размера 3/16 дюйма так же легко, как и с гораздо более тонким маслосъемным кольцом толщиной 2,0 мм (справа).
Рельсы также являются важной частью уравнения. Изменение радиальной ширины маслосъемного кольца изменит нагрузку, создаваемую расширителем. Масляное кольцо меньшей радиальной ширины уменьшит нагрузку, создаваемую расширителем. Мы создали диаграмму, на которой мы измерили радиальную ширину трех разных маслосъемных колец. Обратите внимание на значительное изменение радиальной ширины маслосъемного кольца между 3/16-дюймовыми направляющими маслосъемных колец и направляющими 3 мм. Там почти 50-процентное изменение. Сравните эти цифры с диаграммой радиального натяжения, и вы увидите прямую зависимость между радиальной шириной масляных направляющих и уменьшенным натяжением.
Размеры маслосъемных колец
Мы измерили два небольших блока колец Chevy и один комплект колец LS из колец, которые были у нас в магазине.
Обратите внимание, что в списке указаны две разные радиальные ширины. Первый предназначался для пакета колец 5/64 дюйма, а второй — для пакета колец 1/16 дюйма. Основное изменение размера происходит между наборами колец 1/16 и 3,0 мм.
| Масляное кольцо | Маслосъемное кольцо осевое Толщина | Масляное кольцо Радиальная ширина |
| 3/16 | 0,023 | 0,150 |
| 3/16 | 0,027 | 0,144 |
| 3,0 мм | 0,019 | 0,103 |
| 2,0 мм | 0,018 | 0,085 |
Используя эту информацию, компания Speed предположила, что Total Seal может создать практически любое желаемое натяжение для любого комплекта маслосъемных колец.
Работая с примером, что масляное кольцо диаметром 3 мм обеспечивает радиальное натяжение в 10 фунтов силы, аналогичное радиальное натяжение может быть создано с использованием более крупного 3/16-дюймового кольца путем объединения специального расширителя и масляных колец. Спид сказал, что, возможно, половина бизнеса Total Seal заключается в создании индивидуальных комплектов колец, которые не обязательно указаны в каталоге Total Seal.
Компания Speed предложила, что только в пределах диаметра отверстия 4,030 дюйма для маслосъемного кольца 3/16 дюйма Total Seal предлагает несколько различных радиальных размеров для маслосъемных колец, которые можно комбинировать с расширителем заданной длины для создания предполагаемого общего масла. натяжение кольца спец. В качестве примера, по словам Speed, Total Seal может создать пакет маслосъемных колец на 10 фунтов (или так же легко на 16 фунтов) для поршня с маслосъемными кольцами 3/16 дюйма, который уменьшит трение и по-прежнему будет контролировать масло в уличном двигателе.
Расширитель маслосъемного кольца действует как пружина. При установке в канавку маслосъемного кольца направляющие давят на расширитель, и это действие оказывает давление на стенку цилиндра, создавая заданное натяжение, которое используется для соскабливания масла со стенки цилиндра. Важная часть – следить за тем, чтобы концы расширителя не перекрывались при установке колец.
Но это еще не все. Для достижения успеха маслосъемное кольцо «низкого напряжения» следует комбинировать со вторым кольцом типа Napier. Кольцо Napier представляет собой коническое скребковое кольцо, которое включает в себя крюк или углубление за конической нижней поверхностью кольца, что повышает способность кольца удалять масло со стенки цилиндра. Компания Speed подчеркнула, что комбинация второго кольца Napier со специальным маслосъемным кольцом диаметром 3/16 дюйма улучшит контроль масла, а также даст возможность уменьшить трение, что приведет к увеличению мощности по сравнению со «стандартным» натяжным маслосъемным кольцом того же размера.
.
Speed также упоминает, что предполагаемое использование двигателя является важным фактором при создании пакета маслосъемных колец. Двигатель для дрэг-рейсинга, который не создает высокую температуру масла, может выиграть от другого пакета маслосъемных колец по сравнению с двигателем, который участвует в автокроссе, где температура масла может подняться выше 250 градусов по Фаренгейту. Таким образом, комбинации маслосъемных колец должны включать вязкость масла как часть уравнения маслосъемного кольца.
В малоблочном двигателе Chevy 383ci от Shavers используется очень тонкий, но газовый порт 0,7 мм / 0,7 мм Napier / низкое натяжение 2 мм, который очень маленький, но прочный. Он обеспечивает превосходный контроль масла и минимальные прорывы газов. Спид также упомянул, что во время испытаний масла пакет колец с более низким натяжением уменьшил трение, что не только увеличило мощность, но и снизило температуру масла.
Двигатель, предназначенный исключительно для дрэг-рейсинга, может обойтись маслом с более низкой вязкостью, например, 0w20, в то время как для двигателя автокросса или шоссейных гонок может потребоваться масло с более высокой вязкостью, например 10w30 или 10w40. Если в рассматриваемом двигателе будет использоваться масло высокой вязкости 20w50, то потребуется маслосъемное кольцо с более высоким натяжением, чтобы более эффективно очищать более густое масло от стенки цилиндра.
Типичным ответом на все это является то, что уменьшение нагрузки, создаваемой маслосъемным кольцом, приведет только к плохому контролю масла и увеличению расхода масла. Но это не объясняет тот факт, что исследования GM решили использовать 3,0-миллиметровый пакет маслосъемных колец в 6,2-литровом двигателе LS, у которого нет проблем с контролем масла. Одна из причин такой производительности заключается в том, что этот меньший пакет колец и более низкое натяжение позволяют маслосъемному кольцу более точно следовать искажениям в отверстии, что означает, что больше масла удаляется со стенки цилиндра как масляным, так и вторым кольцами.
Пакеты тонких колец больше не являются какой-то экзотической опцией для поршней. Mahle предлагает многие из своих поршней с гораздо более тонкими пакетами колец, такими как, например, пакет 1 мм / 1 мм / 2 мм для двигателей Chevy с малым блоком.
Это поршень Mahle LS диаметром 4,125 дюйма.
Еще одним примером того, как может работать изготовленный на заказ пакет маслосъемных колец, является малоблочный Chevy 383ci, используемый в качестве двигателя мула Shaver Specialties Racing Engines, который пережил тысячи испытаний на динамометрическом стенде. В настоящее время он оснащен комплектом верхнего уплотнения Total Seal 0,7 мм, второго уплотнения Napier 0,7 мм и комплекта маслосъемных колец на 8 фунтов силы 2 мм. Мы лично были свидетелями того, как один из этих поршней скользил по стволу сам по себе (просто под действием силы тяжести) из-за уменьшения радиального натяжения, создаваемого пакетом колец.
Хотя это звучит так, как будто двигатель нуждается в проверке, когда речь заходит о контроле масла, оператор динамометрического стенда Шейверса «Dyno Don» Макаскилл сообщает, что в двигателе нет проблем с контролем масла, камеры остаются очень сухими, а прорыв газов довольно низок.
низкий. Кроме того, в этом двигателе не используются какие-либо специальные меры по контролю ветра. Другими словами, масляный поддон лишен экранов, поддонов или других устройств управления.
(слева) Если требуется масляная опорная рейка, поскольку канавка масляного кольца входит в отверстие поршневого пальца, всегда устанавливайте опорную рейку небольшим углублением вниз. Углубление контактирует с поршнем и предотвращает перемещение опорной рейки. (Справа) При установке маслосъемного кольца сначала установите расширитель и убедитесь, что концы расширителя не перекрываются. Затем аккуратно установите верхнюю масляную направляющую, а затем нижнюю направляющую.
Что касается практического применения уличного двигателя для всех этих приобретенных знаний, давайте остановимся на типичном двигателе с кольцевым пакетом 1/16, 1/16, 3/16 дюйма. Было бы целесообразно использовать пакет маслосъемных колец с более низким натяжением со специальным расширителем, вложенным в маслосъемные кольца более тонкой радиальной ширины в сочетании со вторым кольцом Napier.
