Бензонасос Нива Шевроле: схема, неисправности и ремонт
Бензонасос — важный элемент топливной системы, выполняющий две функции:
- подает бензин к форсункам;
- создает высокое давление топлива в бензопроводе.
На Ниве Шевроле установлен электрический насос, управляемый электронной системой автомобиля.
Содержание статьи:
- 1 Устройство и принцип работы
- 2 Основные неисправности и их возможные причины
- 3 Устранение неисправностей
- 4 Видео-инструкция по замене:
Устройство и принцип работы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

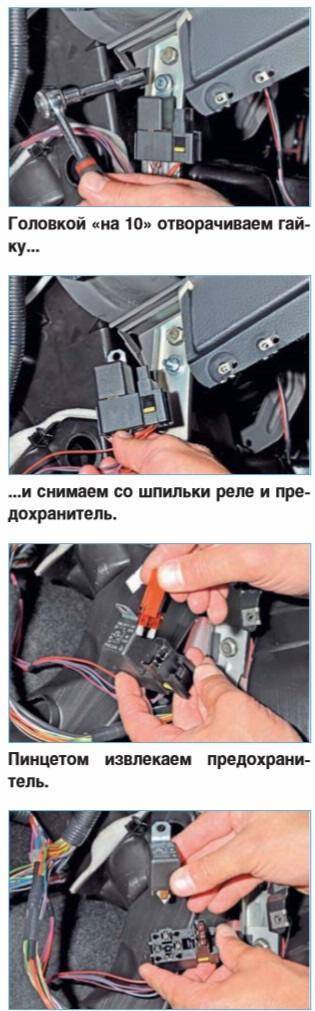

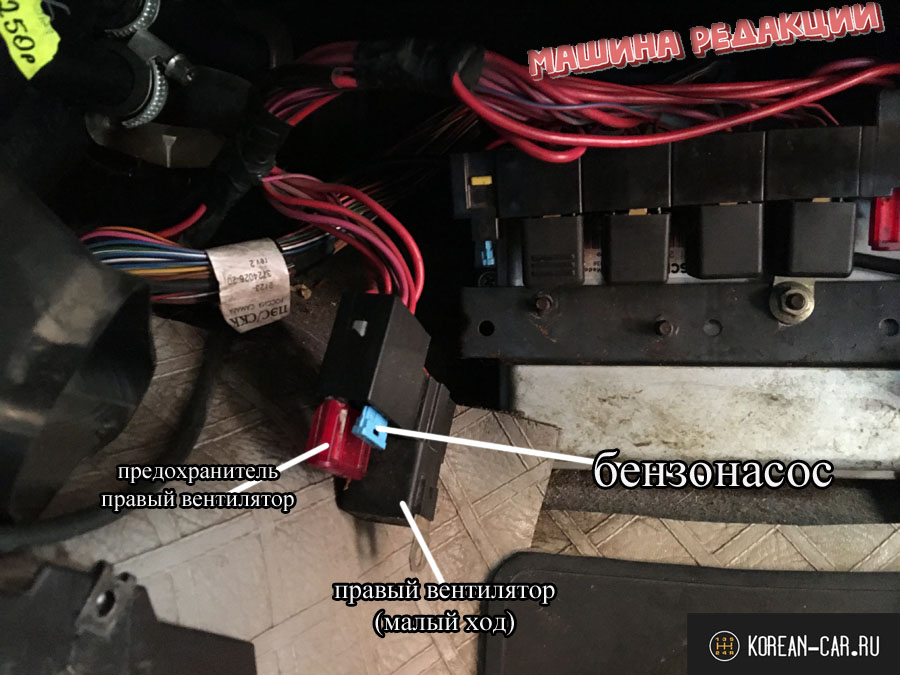

Реле топливного насоса находится в салоне автомобиля под бардачком.
Рядом расположен блок предохранителей.
Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:
- Пластиковый корпус, выполняющий несущую функцию.
- Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
- Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
- Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.
Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.
Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.
Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.
Основные неисправности и их возможные причины
Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:
- Не заводится или глохнет.
- Работает на холостых, но не набирает высокие обороты.
- Не развивает достаточной мощности.
- Неустойчиво работает на холостом ходу.
Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.
Проблемы возникают по следующим причинам:
- Обрыв проводов или окисление контактов цепи питания реле и бензонасоса.
- Неисправность регулятора давления.
- Выход из строя реле или предохранителя топливного насоса.
- Засорения топливного фильтра.
Важно: при загрязнении фильтра грубой очистки к электродвигателю поступает недостаточно бензина и он перегревается. Если вовремя не устранить проблему, бензонасос выйдет из строя.
Устранение неисправностей
Двигатель не заводится, если бензонасос не подает бензин в топливопровод.
В этом случае проверка начинается с предохранителя. Если он исправен, необходимо убедиться в наличии напряжения на клеммах бензонасоса. Для диагностики потребуется мультиметр. Поднимите заднее сиденье и снимите крышку, закрывающую насос. Если при включенном зажигании на клемму приходит 12 вольт, а двигатель насоса не работает, узел нуждается в замене.
Нередко насос перестает работать из-за окисления клеммы. Поэтому осмотрите разъем и при необходимости очистите его от коррозии.
Если электропитание отсутствует, необходимо проверить работу реле и целостность проводов.
Перебои в работе или недостаточная мощность двигателя — следствие потери производительности насоса и падения давления в магистрали. Это случается по трем причинам:
- Падение напряжения из-за окислившихся контактов.
- Загрязнение сетки фильтра грубой очистки.
- Неисправность регулятора давления.
Для начала проверьте состояние контактов. Затем демонтируйте бензонасос и снимите сетчатый фильтр. При первых признаках загрязнения сетку нужно заменить на новую.
Проверка работы регулятора давления требует наличия манометра. Он подключается к выходу топливопровода. Рабочее давление при включенном зажигании не должно быть ниже 3,6 Бар.
Видео-инструкция по замене:
Похожие статьи:Chevrolet Niva | Проверка реле топливного насоса
Chevrolet Niva
Сервисное обслуживание и эксплуатация
Руководства ￫ Chevrolet ￫ Niva (Шевроле Нива)
Проверка реле топливного насоса
| ОБЩИЕ СВЕДЕНИЯ |
Его необходимо проверить, если насос не работает.| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Если реле не включается, проверьте напряжение питания и управление.
ПРОВЕРКА
УПРАВЛЕНИЯ
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
| ||||||
