Обозначения на схемах предохранителей японских автомобилей

Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:



A/C	кондиционер
ABS	АБС
ALT	генератор
ALT-S	генератор
AM	переключатель двигателя
DEF	обогреватель окон
DOME	освещение салона
DOOR	дверь
ECU	контрольный (управляющий ) модуль двигателя
EDU	контроль впрыска
EFI	система электронного контроля впрыска в а/м TOYOTA
ENG MAIN	главный двигателя
FAN	вентилятор
FOG	противотуманка
Fr	передний
F-TAIL	задние фонари
GAUGE	приборная доска, спидометр
HAZARD	аварийные сигналы
HAZ-TRN	аварийка-повороты
HEAD	передние фары
HEAD LH	передние фары левые
HEAD RH	передние фары правые
HORN	звуковой сигнал
HTR	обогреватель
I/UP	холостой ход
IG	зажигание
IGN	зажигание
MAIN	главный
P/W	стеклоподъемник
POWER	питание
PWR	питание
RAD	радио
Rr	задний
SIG	прикуриватель
SPARE	запасной
ST	стартер
STOP	стоп-сигнал
TAIL	задние фонари
TURN	поворотники
WASH	стеклоомыватель
WIP	стеклоочиститель
WIPER	стеклоочиститель

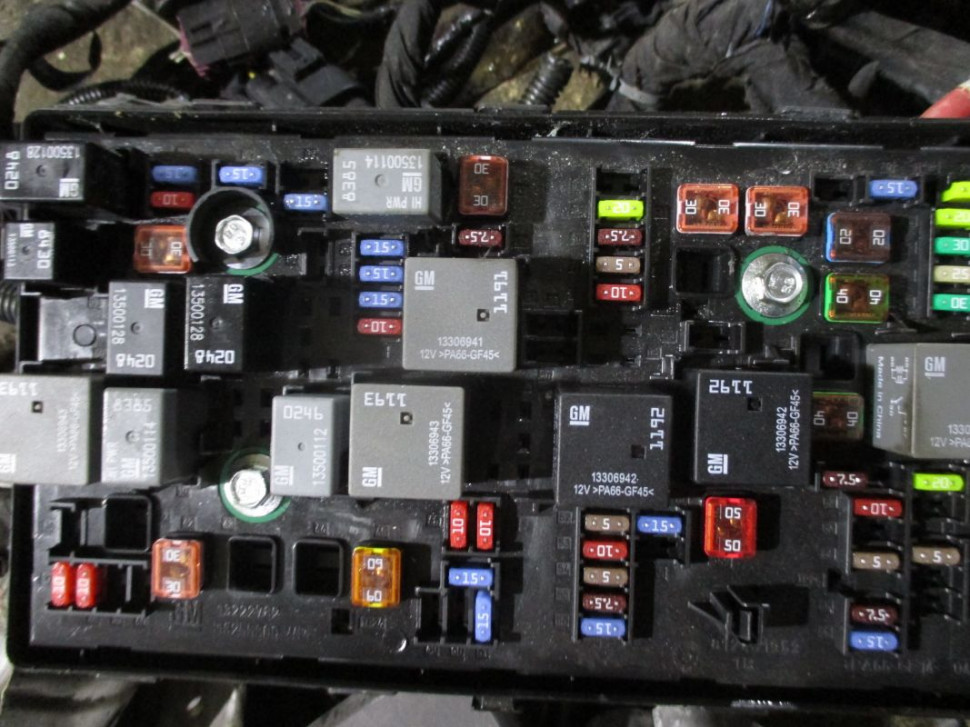

Блок предохранителей — Конструктивные особенности и правила эксплуатации

Уважаемые посетители нашего Интернет-магазина www. zapchastisklad.ru, просим Вас обратить внимание, что данный сайт носит исключительно информационный характер, и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Все цены, указанные на данном интернет-сайте, носят информационный характер, и являются верными на день размещения сайта в сети Интернет. За более подробной информацией по наличию и ценам просим Вас обращаться к менеджерам по продажам. Доставка по России и странам СНГ: Абакан, Азов, Александров, Алексин, Альметьевск, Анапа, Ангарск, Анжеро-Судженск, Апатиты, Арзамас, Армавир, Арсеньев, Артем, Архангельск, Асбест, Астрахань, Ачинск, Балаково, Балахна, Балашиха, Балашов, Барнаул, Батайск, Белгород, Белебей, Белово, Белогорск, Белорецк, Белореченск, Бердск, Березники, Березовский, Бийск, Биробиджан, Благовещенск, Бор, Борисоглебск, Боровичи, Братск, Брянск, Бугульма, Буденновск, Бузулук, Буйнакск, Великие Луки, Великий Новгород, Верхняя Пышма, Видное, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжск, Волжский, Вологда, Вольск, Воркута, Воронеж, Воскресенск, Воткинск, Всеволожск, Выборг, Выкса, Вязьма, Гатчина, Геленджик, Георгиевск, Глазов, Горно-Алтайск, Грозный, Губкин, Гудермес, Гуково, Гусь-Хрустальный, Дербент, Дзержинск, Димитровград, Дмитров, Долгопрудный, Домодедово, Донской, Дубна, Евпатория, Егорьевск, Ейск, Екатеринбург, Елабуга, Елец, Ессентуки, Железногорск, Железногорск, Жигулевск, Жуковский, Заречный, Зеленогорск, Зеленодольск, Златоуст, Иваново, Ивантеевка, Ижевск, Избербаш, Иркутск, Искитим, Ишим, Ишимбай, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Канск, Каспийск, Кемерово, Керчь, Кинешма, Кириши, Киров, Кирово-Чепецк, Киселевск, Кисловодск, Клин, Клинцы, Ковров, Когалым, Коломна, Комсомольск-на-Амуре, Копейск, Королев, Кострома, Котлас, Красногорск, Краснодар, Краснокаменск, Краснокамск, Краснотурьинск, Красноярск, Кропоткин, Крымск, Кстово, Кузнецк, Кумертау, Кунгур, Курган, Курск, Кызыл, Лабинск, Лениногорск, Ленинск-Кузнецкий, Лесосибирск, Липецк, Лиски, Лобня, Лысьва, Лыткарино, Люберцы, Магадан, Магнитогорск, Майкоп, Махачкала, Междуреченск, Мелеуз, Миасс, Минеральные Воды, Минусинск, Михайловка, Михайловск, Мичуринск, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Назарово, Назрань, Нальчик, Наро-Фоминск, Находка, Невинномысск, Нерюнгри, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новоалтайск, Новокузнецк, Новокуйбышевск, Новомосковск, Новороссийск, Новосибирск, Новотроицк, Новоуральск, Новочебоксарск, Новочеркасск, Новошахтинск, Новый Уренгой, Ногинск, Норильск, Ноябрьск, Нягань, Обнинск, Одинцово, Озерск, Октябрьский, Омск, Орел, Оренбург, Орехово-Зуево, Орск, Павлово, Павловский Посад, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Полевской, Прокопьевск, Прохладный, Псков, Пушкино, Пятигорск, Раменское, Ревда, Реутов, Ржев, Рославль, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Салехард, Сальск, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Саров, Свободный, Севастополь, Северодвинск, Северск, Сергиев Посад, Серов, Серпухов, Сертолово, Сибай, Симферополь, Славянск-на-Кубани, Смоленск, Соликамск, Солнечногорск, Сосновый Бор, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тимашевск, Тихвин, Тихорецк, Тобольск, Тольятти, Томск, Троицк, Туапсе, Туймазы, Тула, Тюмень, Узловая, Улан-Удэ, Ульяновск, Урус-Мартан, Усолье-Сибирское, Уссурийск, Усть-Илимск, Уфа, Ухта, Феодосия, Фрязино, Хабаровск, Ханты-Мансийск, Хасавюрт, Химки, Чайковский, Чапаевск, Чебоксары, Челябинск, Черемхово, Череповец, Черкесск, Черногорск, Чехов, Чистополь, Чита, Шадринск, Шали, Шахты, Шуя, Щекино, Щелково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Югра, Якутск, Ялта, Ярославль КАТАЛОГ ЗАПЧАСТЕЙ ДЛЯ РЕМОНТА И ОБСЛУЖИВАНИЯ ДВИГАТЕЛЕЙ МОТОРОВ KOMATSU, CUMMINS, WEICHAI, КАММИНЗ, CNH, CASE, NEW HOLLAND, IVECO, DAF, PACCAR, TECTOR, ISUZU, PERKINS, DEUTZ, CATERPILLAR Copyright © 2008-2021

Блок предохранителей МАЗ: схема расположения

Блок предохранителей МАЗ представляет собой устройство, в котором располагаются предохранительные элементы, предназначенные для предотвращения поломки электрических устройств и оборудования.

Предохранительная панель МАЗ включает в себя три модуля:

1. В первом блоке в соответствии со схемой расположения находятся предохранители на 30 и 60 ампер. Эти элементы предназначены для защиты генераторных установок и аккумуляторов от переплюсовки и коротких замыканий. От основного компонента блока реле на 60 ампер питаются практически все потребители электроэнергии, кроме световой сигнализации, поскольку она подключена напрямую к аккумулятору.
2. Во втором блоке предохранителей находятся 21 устройство на 6 ампер.
3. В третьем модуле располагается 9 компонентов на 8 ампер и один на 16 А.

На самом модуле располагается защитная крышка, на которую нанесена информация с метками. Последние поясняют назначение предохранительных устройств и реле и указывают номинал сопротивления деталей. Все элементы различаются между собой по внешнему виду и расположению, но все они предназначены для обеспечения правильной работы электроцепи транспортного средства.

Если в сети происходят перепады напряжения, то в первую очередь ломается предохранитель, защищая электрооборудование от выхода из строя.

Без использования предохранителей могут функционировать только эти узлы:

• реле стартерного механизма;
• основной переключатель света;
• обмотка отключения «массы»;
• механизм деактивации приборов и автоматического запуска.

Маркировка и описание предохранительных элементов, расположенных во втором модуле:

• 127 – устройство, отвечающее за защиту спидометра, контрольного механизма фиксации скорости;
• 57 – стоповые огни;
• 90 – системы стеклоомыва и стеклоочистки;
• 120 – механизм колесной и осевой блокировки, фары заднего хода и оптические устройства освещения сцепки;
• 162 – система подогрева боковых зеркал заднего вида;
• Р61 – предохранитель, отвечающий за работу системы освещения приборов;
• 55 – устройство защиты противотуманной оптики;
• 52 – габаритная оптика, установленная справа и слева от авто;
• 56 – левая и правая фары ближнего освещения;
• 53 – предохранительный элемент на дополнительные фары дальнего освещения;
• 54 (с маркировкой К и З) – фары дальнего света, установленные справа и слева соответственно;
• 78 – поворотные огни автомобиля;
• 79 – световая сигнализация транспортного средства;
• 80 – вентилятор отопительной системы;
• 31 – световые указатели приборной комбинации и индикатора контроля;
• 50 – задняя противотуманная оптика.

Также в данной части модуля располагается 11 реле:

• 1 – рулевой гудок и звуковые сигналы;
• 2 – фары заднего хода;
• 3 – блокировка отключения заземления;
• 4 – лампы стоп-сигналов;
• 5 – реле, отвечающее за работу системы бортового контроля;
• 6 – оптика ближнего света;
• 7 – система блокировки дальнего освещения;
• 8 – габаритные огни;
• 9 – дальний свет;
• 10 и 11 – электрофакельные элементы.

Третья часть модуля имеет маркировку ПР112 и включает в себя десять элементов:

• клапан – предохранительное устройство муфты вентилятора системы охлаждения;
• 59 – элемент системы освещения кабины;
• 131 – предохранитель, отвечающий за рефрижератор, пневматический сигнал, розетку нештатной лампочки;
• 133 – осушитель воздуха;
• 161 – предохранительный компонент клапана остановки мотора;
• 171 – предохранители таймера и автомагнитолы;
• 172 – элемент, отвечающий за работу систему кузовного освещения;
• 179 – неисправность нагревательной системы топлива;
• одно гнездо в модуле резервное.

Схема блоков реле и предохранители в Kia Ceed ED

Схема и расположение реле и предохранителей в Kia Ceed ED.

В Киа Сид два блока реле и предохранителей, один под капотом, второй в салоне.

В салоне

Расшифровка

Номер предохранителя (сила тока, А)	Наименование предохранителя/ реле	Цвет	Назначение
1(10)	START	Красный	Реле стартера
2(10)	A/CONSW	Красный	Блок управления кондиционером
3(10)	HTD MIRR	Красный	Систем обогрева наружных зеркал заднего вида
4(16)	SEAT HTR	Синий	Обогрев сидений
5(10)	A/CON	Красный	Кондиционер
6(10)	HEADLAMP	Красный	Лампы дальнего света
7(25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
8(15)	RR WIPER	Синий	Стеклоочиститель двери задка
9(15)	DRL OFF	Синий	Выключение ближнего света фар в дневное время суток
10(10)	RR FOG	Красный	Задние противотуманные фонари
11(25)	P/WDW LH	Серый	Блок управления стеклоподъемниками
12(10)	CLOCK	Красный	Часы
13(15)	C/UGHTER	Синий	Предохранитель прикуривателя киа сид
14(20)	DR LOCK	Желтый	Люк, реле блока управлением зажигания
15(15)	DEICER	Синий	Реле обогревателя ветрового стекла
16(15)	STOP	Синий	Стоп-сигналы
17(15)	ROOM LP	Синий	Освещение салона
18(15)	AUDIO	Синий	Аудиосистема, маршрутный компьютер
19(15)	T/UD	Синий	Дверь задка
20 (25)	SAFETY P/WDW RH	Серый	Блокировка электрических стеклоподъемников (правая сторона)
21 (25)	SAFETY P/WDW LH	Серый	Блокировка электрических стеклоподъемников (левая сторона)
22(25)	P/WDW	Серый	Электрические стеклоподъемники
23 (15)	Р/OUTLET	Синий	Розетка электрического питания
24(10)	T/SIG	Красный	Блок переключателей
25(10)	A/BAG IMD	Красный	Контрольная лампа подушки безопасности
26(10)	CLUSTER	Красный	Панель приборов
27(15)	A/BAG	Синий	Подушка безопасности
28(15)	SPEARE	Синий	Резерв
29(15)	RR. P/OUTLET	Синий	Передняя розетка электрического питания
30(10)	TAIL RH	Красный	Задний правый габаритный фонарь
31 (10)	TAIL LH	Красный	Задний левый габаритный фонарь

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Предохранители под капотом

Номер предохранителя (сила тока, А)	Наименование	Цвет	Защищаемая цепь
1 (20)	AES2	Синий	Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2(40)	ABS1	Зеленый	Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
3(50)	В+1	Красный	Электронный блок управления электрооборудованием салона
4(40)	RRHTD	Зеленый	Обогрев зеркал заднего вида
5(40)	BLOWER	Зеленый	Электровентилятор
6(40)	C/FAN	Зеленый	Электровентилятор системы кондиционирования
7(20)	H/IP WASHER	Желтый	Омыватель передних фар
8(20)	SPARE	Желтый	Резерв
9(125)	ALTERNATOR	—	Генератор
10(80)	MDPS	—	Электроусилиталь рулевого управления
11(15)	FR FOG	Синий	Передние противотуманные фары
12(10)	A/CON	Красный	Кондиционер
13(15)	HAZARD	Синий	Аварийная сигнализация
14(10)	SPARE	Красный	Резерв
15(20)	SPARE	Желтый	Резерв
16(15)	F/PUMP	Синий	Топливный насос
17(15)	SPARE	Красный	Резерв
18(10)	ECU1	Красный	Блок управления двигателем
19(10)	ECU2	Красный	Блок управления двигателем
20(20)	ECU3	Желтый	Блок управления двигателем
21 (15)	INJ	Синий	Топливные форсунки, система кондиционирования
22(10)	SNSR2	Красный	Датчики
23(15)	HORN	Синий	Звуковой сигнал
24(50)	B+2	Красный	Электронный блок управления электрооборудованием салона
25(40)	IGN2	Зеленый	Стартер, выключатель (замок) зажигания
26(30)	IGN1	Розовый	Выключатель (замок) зажигания
27 (30)	ECU	Розовый	Главное реле
28 (10)	ABS	Красный	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29(10)	ECU2	Красный	Система зажигания
30(10)	B/UP	Красный	Выключатель лампы света заднего хода
31 (10)	H/LPLDRH	Красный	Ближний свет правой передней фары
32(10)	H/LP LO LH	Красный	Ближний свет левой передней фары
33(20)	H/LPHI	Желтый	Дальний свет фар
34(10)	SNSR1	Красный	Датчики
R1	C/FAN2	”	Реле алектровенталятора системы охлаждения (малая скорость вращения)
R2	C/FAN 1		Реле электровентилятора системы охлаждения (высокая скорость вращения)
R3	START	—	Реле стартера
R4	F/PUMP	—	Реле топливного насоса
R5	A/CON	—	Реле кондиционера
RS	H/LP LO	—	Реле ближнего света фар
R7	HORN	—	Реле звукового сигнала
R8	H/LPHI	—	Реле дальнего света фар
R9	FOG LP	—	Реле заднего противотуманного фонаря
R10	WIPER	—	Реле стеклоочистителя
R11	MAIN	—	Главное реле

1 — реле 2 конденсора; 2 — реле 1 конденсора; 3 — реле стартера; 4 — реле топливного насоса; 5 — реле системы кондиционирования воздуха; б — реле ближнего света фар; 7 — реле звукового сигнала; 8 — реле дальнего света фар; 9 — реле противотуманных фар; 10 реле стеклоочистителя; 11 — главное реле; 12 — реле обогревателя топливного фильтра; 13 — реле #3 обогревателя PTC; 14 — реле #2 обогревателя PTC; 15 — реле # 1 обогревателя PTC; 16 — реле свечей накаливания

Lifan Solano 2 Лампы, предохранители

Лампочки устанавливаемые на Лифан Солано с 2016 года — второе поколение

Передняя Фара

Фара дальнего света H7
Фара ближнего света h2
Передний габаритный фонарь Светодиоды
Указатели поворота PY21W

Задний фонарь

Стоп-сигнал/габаритный фонарь P21W/5W
Задний габаритный фонарь W5W
Задний указатель поворота Светодиод
Задний противотуманный фонарь W16W
Фонарь заднего хода W16W

Дневные ходовые огни Светодиод
Дополнительный стоп-сигнал Светодиод
Повторитель указателя поворота Светодиод
Фонарь подсветки номерного знака Светодиод
Передний плафон освещения салона W5W

Заправочные объемы Лифан Солано 2

Тормозная жидкость 0,7~0,75 л DOT4
Жидкость усилителя рулевого управления 0,84 л DEXRON 3
Охлаждающая жидкость 5,5 л G11
Топливо 55 л Неэтилированный бензин с октановым числом 95 или выше
Хладагент кондиционера 500 г R134a
Жидкость омывателя  2,4~3 л На основе этилового или изопропилового спирта
Моторное масло 3,2~3,5 л
Масло механической трансмиссии 2,0~2,2 л SAE 75W90
Масло автоматической трансмиссии 4,5 Специальное масло бесступенчатой трансмиссии

Предохранители Лифан Солано 2

в моторном отсеке

FS03 Предохранитель блока управления двигателем (ЕСМ) 10 A
FS04 Предохранитель главного реле 25 A
FS07 Предохранитель звукового сигнала 15 A
FS08 Предохранитель компрессора  кондиционера 10 A
FS09 Предохранитель реле высокой скорости вентилятора 35 A
FS10 Предохранитель реле низкой скорости вентилятора 35 A
FS31 Предохранитель блока управления трансмиссии (TCU) 15 A Автомобиль с бесступенчатой трансмиссией
FS32 Предохранитель реле дальнего света 15 A
FS33 Предохранитель реле ближнего света 15 A

SB01 Предохранитель цепи питания электрооборудования салона 60 A Предохранитель с задержкой срабатывания
SB02 Предохранитель контакта B+ генератора 100 A
SB03 Предохранитель цепи электропитания вспомогательного оборудования 60 A Предохранитель с задержкой  срабатывания
SB04 Предохранитель вентилятора отопителя 40 A Предохранитель с задержкой срабатывания
SB05 Предохранитель электродвигателя EPS 60 A Предохранитель с задержкой срабатывания
SB08 Предохранитель электромагнитного клапана системы ABS 25 A Предохранитель с задержкой срабатывания
SB09 Предохранитель гидроблока системы ABS 40 A Предохранитель с задержкой срабатывания

K11 Главное реле
K03 Реле компрессора кондиционера
K04 Реле высокой скорости вентилятора
K05 Реле управления скоростью вращения вентилятора
K06 Реле низкой скорости вентилятора
K08 Реле вентилятора отопителя
K12 Реле звукового сигнала
K13 Реле питания блока управления бесступенчатой трансмиссией
K14 Реле дальнего света
K15 Реле ближнего света

предохранителей в салоне

FS01 Предохранитель генератора 25 A
FS02 Предохранитель электрической блокировки рулевой колонки (ESCL) 15 A
FS05 Предохранитель обогревателя сидений 15 A
FS06 Предохранитель электропитания топливного насоса 15 A
FS11 Предохранитель блока управления трансмиссией (TCU) 10 A
FS12 Предохранитель фонарей заднего хода 10 A
FS13 Предохранитель стоп-сигналов 10 A
FS14 Предохранитель электропитанием блока управления  ABS 10 A
FS15 Предохранитель контроллера системы кондиционирования 10 A
FS16 Предохранитель блока управления кондиционером 5 A
FS17 Предохранитель плафона освещения салона/ подсветки выключателя зажигания 10 A
FS18 Предохранитель системы пассивного бесключевого доступа/запуска двигателя (PKE/PEPS) 10 A
FS19 Предохранитель подушек безопасности 10 A
FS20 Предохранитель электропривода наружных зеркал 10 A
FS21 Предохранитель стеклоочистителя 20 A
FS22 Предохранитель прикуривателя 15 A
FS23 Предохранитель выключателя электропитания аудио-видеосистемы 5 A
FS24 Предохранитель аудиовидеосистемы/диагностического разъема 15 A
FS25 Предохранитель ламп подсветки двери/ фонаря подсветки багажника 5 A
FS26 Предохранитель B+ блока BCM 10 A
FS27 Управление электропитанием блока BCM 10 A
FS28 Предохранитель цепи электропитания центрального замка 15 A
FS29 Предохранитель указателей поворота 15 A
FS30 Предохранитель задних противотуманных фонарей 10 A
FS34 Предохранитель габаритных огней 10 A
FS35 Предохранитель электрических  стеклоподъемников 30 A
FS36 Предохранитель B+ комбинации приборов 10 A
FS37 Предохранитель комбинации приборов 5 A
FS38 Предохранитель люка 15 A

SB06 Предохранитель электропривода сидений 20 A Предохранитель с задержкой срабатывания
SB07 Предохранитель стартера 20 A Предохранитель с задержкой срабатывания
SB10 Предохранитель обогревателя заднего стекла 30 A Предохранитель с задержкой срабатывания

K02 Реле топливного насоса
K07 Реле задних противотуманных фонарей
K09 Реле IG1
K10 Реле ACC
K11 Реле обогревателя заднего стекла
K16 Реле IG2
K17 Реле START

Международные автомобильные термины.

Автомобильный справочник.

В описаниях иностранных автомобилей и инструкциях к ним встречаются разные надписи и обозначения, которые не всегда найдешь в обычных словарях. Приводим наиболее часто употребляемые обозначения на английском языке, принятые в мировом автомобилестроении.

ABS — антиблокировочная система тормозов
А/С — air conditioner — кондиционер
AIR FLOW METER — датчик расхода воздуха
ALTERNATOR — генератор
А/Т — автоматическая трансмиссия
ATDS — после верхней мертвой точки
ATF — жидкость для автоматической трансмиссии
BELT — ремень
BLOWER MOTOR — мотор отопителя са лона (он же кондиционер)
BRAKE — тормоз
BREAKER — тепловой размыкатель (предохранитель многократного действия)
BTDS — до верхней мертвой точки
САМ; CAMSHAFT — распределительный вал
СС — кубический сантиметр
CDS FAN — condenser fan motor мотор вентилятора, охлаждение конденсора (радиатора кондиционера)
CHARGE — заряд
CHECK CONNECTOR — проверочный разъем
CHOKE — воздушная заслонка
CI — центральный впрыск
CIG FUSE — предохранитель прикуривателя
СМН — cold mixture heater — нагреватель топливной смеси
CONTROL — управление
D — drive — движение
DISTRIBUTOR — трамблер, распределитель зажигания
DOME — панель приборов, салон
DOOR CONTROL — управление дверью
Е — end — конец
ECI — электронный центральный впрыск (тоже СI)
ECON — economy — экономичный (режим работы)
EFI — электронный впрыск топлива
F — full — полный (уровень топлива)
F — forward — вперед
FAN MOTOR — мотор вентилятора
FAN I/UP RELAY — реле повышения оборотов холостого хода при включении вентилятора
FLUID — жидкость
FOG LIGHTS — противотуманные фары
FUEL — топливо
FUEL PAMP — топливный насос
FUSE — предохранитель
FUSIBLE LINK — предохранительная линия
GAUGE — датчик
GLOG PLUG — свеча накаливания
Н — high — высокие (обороты), высокая (передача, температура)
HAZ — hazard — аварийная сигнализация
HEAD LH — левая фара
HEAD RH — правая фара
HEAD RH LWR — правая фара ближнего света
HEAD RH UPR — правая фара дальнего света
HIGH BEAM — дальний свет
HORN — сигнал
IDLE — холостой ход
IGNITER — коммутатор
IGNITION — зажигание
IGNITION COIL — катушка зажигания
INJECTOR — инжектор
INT — interval — интервал
I/UP — idle up — увеличение оборотов холостого хода
L — low — низкие (обороты), низкая (передача, температура)
LEVEL — уровень
LOCK — блокировка
LOW BEAM — ближний свет
MAIN RELAY — главное реле
MIRROR — зеркало заднего вида
MPI — многоточечный впрыск
М/Т механическая трансмиссия
N — neutral — нейтральное (положение)
N — normal — нормальное (состояние)
O/D — over drive — повышенная передача
2 WAY O/D — автоматическое отключение повышенной передачи
OFF — выключено
OIL — масло
ON — включено
OX SENSOR — датчик кислорода
Р — parking — стоянка
PRE HEATING TIMER реле времени предварительного нагрева (обычно свечей накаливания)
R — возвращение, назад
RDI FAN — radiator fan motor — мотор вентилятора радиатора охлаждения двигателя
REAR DOOR — задняя дверь
REAR WASHER MOTOR — мотор заднего омывателя стекла
REAR WINDOW DEFOGGER — обогреватель заднего стекла
RELAY — реле
RICH — богатая (смесь)
R. M.P. — обороты в минуту
RTR MOTOR — retract motor — мотор открытия-закрытия фар
SEAT HTR — seat heater — подогрев сидений
SPEED — скорость
SUN ROOF — люк в крыше автомобиля
S/W — выключатель
TAIL — габаритные (огни)
THROTTLE POSITION SENSOR — датчик положения дроссельной заслонки
TURN — поворот
TURN RELAY — реле указателя поворота
VACUUM SENSOR — датчик вакуума
VALVE — клапан
VSV — электромагнитный клапан на вакуумной магистрали
WATER — вода
WIPER — стеклоочиститель
WINDOW — стекло

Блок предохранителей ВАЗ / Lada 2103

Номер	Номинальный ток, A	Назначение предохранителя
Блок предохранителей расположенных под панелью управления
1	16	Звуковой сигнал Розетка для переноски Прикуриватель Стоп-сигнал Часы Освещение салона (плафоны) Фонари сигнализации открытых передних дверей Указатели поворотов в режиме аварийно-световой сигнализации
2	8	Стеклоочиститель ветрового стекла Омыватель ветрового стекла Электродвигатель отопителя
3	8	Дальний свет — левая фара, контрольная лампа включения
4	8	Дальний свет — правая фара
5	8	Ближний свет — левая фара
6	8	Ближний свет — правая фара
7	8	Габаритные огни: левый передний и правый задний, контрольная лампа включения Освещение: номерного знака, багажника Подсветка приборов
8	8	Габаритные огни: правый передний и левый задний Освещение: номерного знака, прикуривателя, подкапотного пространства
9	8	Указатели и сигнализаторы: давление масла, температуры охлаждающей жидкости, приоткрытия воздушной заслонки карбюратора, уровня топлива с сигнализатором резерва, заряд аккумуляторной батареи, уровень тормозной жидкости и стояночный тормоз Указатели поворотов и соответствующие контрольные лампы Электромагнитный клапан карбюратора Тахометр Задние ходовые огни Освещение вещевого ящика Обогрев заднего стекла: реле включения (обмотка)
10	8	Регулятор напряжения Обмотка возбуждения генератора

Где находится предохранитель фары? — MVOrganizing

Где находится предохранитель фары?

Расположение предохранителя см. В руководстве пользователя. Он часто находится в центре питания в моторном отсеке, но может также находиться в панели предохранителей под приборной панелью. Если предохранитель перегорел, замените его новым (с таким же номиналом) и попробуйте снова.

Есть ли предохранитель для фар?

Предохранитель или реле фары Все электрические системы в вашем автомобиле, включая фары, защищены предохранителями.Если предохранитель фары перегорит, это может привести к тому, что фары перестанут работать. Большинство систем фар также имеют реле, которое переключает мощность между фарами ближнего и дальнего света.

Где находится блок предохранителей на Dodge Avenger 2009 года выпуска?

Расположение блока предохранителей Встроенный силовой модуль (блок предохранителей) расположен в моторном отсеке рядом с воздушным фильтром в сборе. Этот центр содержит патронные предохранители и мини предохранители. Этикетка, которая идентифицирует каждый компонент, может быть напечатана на внутренней стороне крышки.

Каковы симптомы неисправного реле фар?

Признаки неисправного или неисправного реле включения фар

• Фара дверей не открывается. Один из первых симптомов неисправности реле включения фар — не открываются двери передних фар.
• Фара двери застряла в открытом положении.
• Двери передних фар работают хаотично и открываются или закрываются сами по себе.

Сколько стоит починить реле фары?

79,99–99,99 долларов США.Все реле, в том числе реле закрытия фар, используются для защиты систем с высоким током и напряжением от водителя в качестве меры безопасности. Используемые в «откидных» фарах, которые складываются из кузова автомобиля, реле включения фар необходимы для работы фар.

Почему у меня не работает дальний свет?

Самая распространенная причина, по которой ваши фонари перестают работать, — это перегоревший предохранитель или неисправное реле. Или это могло быть плохое реле. Если реле фар вышло из строя, оно может не срабатывать при попытке включить дальний свет. Замена реле должна восстановить систему и заставить ваш дальний свет снова заработать.

Как исправить неработающие фары ближнего света?

4 шага для ремонта лампы ближнего света

1. Найдите перегоревшую лампочку.
2. Купите новую лампочку.
3. Приготовьте инструменты.
4. Отсоедините отрицательную клемму от аккумуляторной батареи.
5. Снять накладку.
6. Найдите держатель фары.
7. Отсоедините тросы от фары.
8. Вынуть лампу фары из корпуса лампы.

Что делать, если перестали работать фары?

Неисправность фар

1. Сначала попробуйте диммер. Часто это снова заводит их.
2. Попробуйте выключить фару несколько раз. Если это не помогает, используйте габаритные огни, аварийные огни или указатели поворота.
3. Сверните с дороги как можно скорее и оставьте аварийную сигнализацию включенной, чтобы другие машины могли вас видеть.

Отремонтирует ли AutoZone мою фару?

Autozone не предлагает услуги механиков, хотя они могут заменить лампы в фарах в определенных ситуациях. Убедитесь, что лампы, которые вы получаете, подходят вашему автомобилю, или вы можете перейти на AutoZone.com или подписаться на приложение AutoZone.

Как закрепить провод фары?

Как отремонтировать проводку фары

1. Включите фары и проверьте, какая из них не работает.
2. Ослабьте гайку отрицательного вывода аккумуляторной батареи серповидным гаечным ключом.
3. Отсоедините жгут проводов на задней части фары в сборе.
4. Счистите верхний слой коррозии ластиком для карандашей.
5. Открыть блок предохранителей.

Сколько стоит ремонт проводов фар?

Возможно, перегорел предохранитель, и его необходимо заменить. Проводка может быть повреждена с течением времени. Это может стоить вам 100 долларов в час.

Как узнать, перегорела ли галогенная лампа?

Если у вас хорошее зрение и вы четко видите нить накала, встряхните лампу. Сломанная нить будет покачиваться. Но лучшим тестером будет омметр.

Расплавился предохранитель дальнего света электрической фары [Архив] — DMCTalk Forum

---

Просмотр полной версии: Перегорел предохранитель дальнего света фары

---

Майкл

15.07.2011, 16:05

Сегодня я решил почистить предохранители.Я заметил, что предохранитель дальнего света когда-то был горячим до точки плавления. Я включил лампы и проверил. Предохранитель довольно быстро нагревается. Предохранитель ближнего света в порядке, и я проверил оба предохранителя мультиметром. Похоже, коробка тоже очень немного нагрелась. К счастью, это связано только с предохранителем дальнего света. Я все равно снял предохранитель на всякий случай. Странно, фары работают нормально, никаких проблем нет. Просто случайно заметил предохранитель. Думаю, я приму это, чтобы посмотреть, электронная диагностика — не моя сильная сторона.Любые идеи?

---

Райан Кинг

15.07.2011, 16:08

Сегодня я решил почистить предохранители. Я заметил, что предохранитель дальнего света когда-то был горячим до точки плавления. Я включил лампы и проверил. Предохранитель довольно быстро нагревается. Предохранитель ближнего света в порядке, и я проверил оба предохранителя мультиметром. Похоже, коробка тоже очень немного нагрелась. К счастью, это связано только с предохранителем дальнего света. Я все равно снял предохранитель на всякий случай. Странно, фары работают нормально, никаких проблем нет.Просто случайно заметил предохранитель. Думаю, я приму это, чтобы посмотреть, электронная диагностика — не моя сильная сторона. Любые идеи?

Я не знаю, имеет ли это значение для чего-либо, но я перенаправил предохранитель топливного насоса за пределы блока предохранителей, припаяв встроенный предохранитель, так как он имеет тенденцию сильно нагреваться. Я не знаю насчет дальнего света … вы уверены, что у вас там правильный предохранитель усилителя?

---

Michael

07-15-2011, 16:15

Размер предохранителя правильный, но даже если он был слишком большим, что-то могло вызвать его перегрев.Я, конечно, заменил предохранитель на новый, прежде чем что-либо делать.

---

WelmoedJ

07-15-2011, 16:23

Обычно это указывает на плохие соединения.
Эти плохие соединения могут быть чем угодно, от корродированных разъемов до плохого заземления.
Коррозия вызывает сопротивление и, таким образом, увеличивает температуру в проводке, что приводит к возгоранию пластмассы (блок предохранителей) или даже возгоранию.

Поэтому проверьте и очистите контакты предохранителя и разъемы блока предохранителей, клеммы проводов, а также все заземляющие соединения с рамой (по крайней мере, те, которые находятся спереди слева и справа рядом с рожками).
Также проверьте розетку переключателя головного света (вы можете изменить стандартную ситуацию, когда ток проходит через переключатель в переключатель, активируя только реле, которое переключает ток на фары, если это еще не сделано).
Ссылка: K3003DP Тоби Петерсона (комплект обхода переключателя фар).

---

Bitsyncmaster

07-15-2011, 18:47

Давным-давно, когда это была ГОРЯЧАЯ тема, я провел некоторое тестирование использования рекомендованного предохранителя на 20 А для фар. Любой предохранитель нагревается, если он работает близко к току «перегорания». Так работает предохранитель, расплавляя металлический проводник. Похоже, что предохранитель охладился до 15 ампер, а штатные фары — менее 15 ампер. Но многие из нас используют фары повышенной мощности, но siverstars по-прежнему охлаждают предохранитель. Это были ребята над прудом, которые включили более мощные лампочки и видели, как плавятся предохранители фар. Они не могли получить герметичные балки и использовали лампы нового типа.

Топливный насос работает примерно на 7 или 8 ампер, а нагреватель WUR и одно реле добавляют еще примерно на 1 ампер.Я видел, как короткое замыкание нагревателя WUR сжигает провода в WUR и все еще не перегорает предохранитель, но это определенно приведет к нагреванию предохранителя.

Но коррозия на предохранителе и штырях в основном вызывает нагревание предохранителя фар и топливного насоса.

---

Майкл

07-15-2011, 22:03

Ну, у меня есть апгрейд кснеона, который на самом деле представляет собой просто галогенные лампы. Предохранитель действительно был на 20 ампер. Я очень редко включаю дальний свет, так что, возможно, когда-то так было, но я почищу контакты и посмотрю, где я стою.Спасибо за ответы.

---

На основе vBulletin® Версия 4.2.5 Авторские права © 2021 vBulletin Solutions Inc. Все права защищены.

На один предохранитель включен дальний и ближний свет? — Firstlawcomic.com

Включены ли дальний и ближний свет на один предохранитель?

Как и все электрические системы, в фарах вашего автомобиля есть предохранитель, который предотвращает попадание слишком большого количества электричества на лампочку. Также будет реле фар, которое переключает питание с ближнего света на дальний.Если предохранитель выйдет из строя, скорее всего, у вас вообще не будет фар.

Почему мои фары не работают в дальний свет?

Если только одна лампа не работает в режиме дальнего или ближнего света, это может быть лампа. Большинство отказов фар, которые ограничиваются только дальним или ближним светом, связаны с реле или переключателем управления дальним светом.

Есть разные лампы для дальнего и ближнего света?

Это позволяет лампе одновременно выполнять функции дальнего и ближнего света фар.Когда нижняя нить накала включена, лампа действует как ближний свет. Когда оба они включены, лампа горит ярче и работает как дальний свет.

Что делать, если не работает ближний свет?

В любом случае, если ваш ближний свет не работает, а дальний свет работает, в первую очередь мы проверяем лампы накаливания. Если вы думаете о замене лампочек фар самостоятельно, убедитесь, что вы знакомы с правильной процедурой установки для того типа лампы, которую вы заменяете.

Что делать, если лампа в фаре не работает?

Прежде чем списать лампу фары как неисправную, важно осмотреть электрический разъем на предмет повреждений или коррозии.Если разъем отсоединился, его установка может решить проблему. Тем не менее, вы все равно захотите копнуть немного глубже, чтобы понять, почему он вообще вышел из строя.

Почему у меня не работают фары ближнего света?

Перегорание предохранителя фары может привести к прекращению работы фар. Большинство систем фар также имеют реле, которое переключает мощность между фарами ближнего и дальнего света. Если это реле выходит из строя, оно может пропускать питание на дальний свет, но не на ближний свет.

В любом случае, если ваш ближний свет не работает, а дальний свет работает, в первую очередь мы проверяем лампы накаливания. Если вы думаете о замене лампочек фар самостоятельно, убедитесь, что вы знакомы с правильной процедурой установки для того типа лампы, которую вы заменяете.

Как работает лампа дальнего света?

Ознакомьтесь с предохранителями и реле, управляющими фарами. Переключатель фар обычно управляет лампами не напрямую, а через одно или несколько реле.Переключатель фар приводит в действие реле, которое питает лампу фары. Это защищает переключатель фар от сильного тока, подаваемого фарами дальнего света.

Прежде чем списать лампу фары как неисправную, важно осмотреть электрический разъем на предмет повреждений или коррозии. Если разъем отсоединился, его установка может решить проблему.
