Основной монтажный блок

Поместили слева от рулевой колонки в салоне авто. Чтобы добраться до него, нажимают на специальную защелку, после блок опускается вниз.

Именно тут содержится основной набор предохранителей и реле.

Консольный дополнительный блок

Можно найти с правой стороны приборки за боковой облицовкой. Элементы связаны с работой двигателя.

Распиновка блока предохранителей ВАЗ 2112

Порядок подключения электропроводки и расположения реле можно узнать из маркировки схемы.

Схема предохранителей ВАЗ 2112

С мотором на 8 клапанов и 16 оснащен основным монтажным блоком, а с 2008-го добавился дополнительный консольник. Схема с маркировкой элементов нанесена с левой стороны крышки основного блока и размещены ниже.

Обозначения всех элементов представлены далее. В таблице можно найти расшифровку.

Предохранители	Мощность, А	Что защищает
F1	5	Лампы включения освещения номерного знака, приборов, габаритного света, багажника, левого борта.
F2	7,5	Ближний свет
F3	10	Дальний
F4	10	ПТФ
F5	30	Стеклоподъемники дверей
F6	15	Переносная лампа (розетка)
F7	20	Вентилятор охлаждения двигателя. Звуковой сигнал.
F8	20	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла.
F9	20	Клапан рециркуляции. Очистители, омыватели ветрового стекла и фар (предохранитель дворников). Реле включения обогрева заднего стекла.
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Ближний слева
F13	10	Дальний слева. Контрольная лампа включения
F14	10	Левая ПТФ
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Поворотники и аварийка.
F17	7,5	Освещение салона. Выключатель зажигания. Стоп-сигнала. Часы.
F18	25	Освещение вещевого ящика. Контроллер отопителя. Предохранитель прикуривателя.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритов. Указатели поворота. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы.
F20	7,5	Лампы задних противотуманок.

Реле

K1 — контроль исправности ламп;
K2 — очиститель ветрового стекла;
KЗ — указатели поворота и аварийка;
K4 — включение ближний свет;
K5 — дальний свет;
K6 — дополнительное реле;
K7 — обогрев заднего стекла;
K8 — задних ПТФ.

Предохранитель и реле стартера

Установлены на самом устройстве между двигателем и радиатором вентилятора. В случае появления признаков неисправности лучше не временить с заменой элемента и поставить новое реле.

Предохранитель и реле бензонасоса

Находится в дополнительном монтажнике салона — №3. Отвечает за топливный насос реле № 5.

Реле и предохранитель на прикуриватель

№ F18 рассчитан на 25 Ампер.

Печка

За защиту работы электроцепи моторчика отопителя отвечает элемент F18 на 25 А.

Поворотники

Элементы промаркированы как F19 и рассчитаны на 10 Ампер.

Стоп-сигналы

Расположены в главном блоке — № F17. Его мощность — 7,5 А.

Где находится предохранитель сигнализации

№ F16 и номиналом 10 А.

Вентилятор охлаждения

За его защиту ответственен элемент F7 мощностью 20 Ампер.

Какой предохранитель идет на магнитолу

Это F4 номиналом 20 А.

Стеклоподъемники

F5 на 30 А.

Предохранитель и реле центрального замка ВАЗ 2112: где находится

Их можно найти в отдельной коробке за основным монтажным блоком.

Зажигание

Главное реле находится в дополнительном блоке салона, там его номером 6.

Задний ход

За лампы ответственен F19 номиналом 10 Ампер.

Туманки

Защищены тремя вставками: правая — F4, левая — F14, а задние — F20. Мощность всех ПТФ равна 10 Ампер. В случае тюнинга может понадобится замена на новые вместе с противотуманками. Подключение происходит через переключатель К8.

Реле контроля исправности ламп

Промаркировано как К1 в основном блоке ВАЗ 2112.

Тормоз

Установлено под педалью тормоза.

Реле и предохранитель на форсунки

Отвечает дополнительный элемент F3 на 15 Ампер.

Предохранитель на свет в салоне

За безопасную работу лампы освещения салона ВАЗ 2112 отвечает элемент F17 мощностью 7,5 А.

Подсветка номера

Отвечает F1 номиналом 5 Ампер.

Генератор

Трехуровневое реле регулятор напряжения находится на устройстве. Заводской элемент лучше заменить на новый, поскольку трехуровневая регулировка напряжения часто приводит к короткому замыканию.

Обогрев заднего стекла

За включение отвечает реле К7. Защищает электроцепь F8 номиналом 20 Ампер.

Обогрев сидений

Его защищает вставка F15 на 20 Ампер.

Реле стеклоочистителя

Это К2 и без его стабильной работы не будет подачи омывайки на лобовое стекло, и дворники не смогут выполнять свою работу.

Зарядка

Расположили рядом с прибором — один из немногих элементов такого рода под капотом авто.

Ближний и дальний свет ВАЗ 2112

Защищен предохранителями F2 и F12 (левая и правая фары), а дальний — F3 и F13 (левый и правый). В первом номинал 7,5 А, а во втором — 10 А.

Предохранитель на приборную панель ВАЗ 2112

Расположен в жгуте проводов, ведущих к панели приборов от аккумулятора.

Габариты

Отвечают 2 плавких элемента — F1 и F11, левый и правый. Мощность обоих равна 5 Амперам. Заводские предохранители требуют замены из-за того, что габариты часто сгорают в связи с их неполадками.

Подогрев сидений

Его защищает элемент, промаркированный, как F15 на 20 Ампер.

Предохранитель спидометра ВАЗ 2112: где стоит

Его нет.

Открытие багажника

Это Ф1 и рассчитан на 5 А.

Предохранитель F6

Отвечает за защиту от перегорания розетки авто. Его номинал 15 Амперам.

ВАЗ 2112: перегорает предохранитель F17

Чаще всего этот элемент, отвечающий за освещение салона, выходит из строя из-за неисправности аккумулятора. Его мощность 7,5 А.

Предохранитель F19

Отвечает за защиту стоп-сигнала, фары заднего хода и габаритов.

Реле К1

Реле К6

Это резервный элемент.

Датчик скорости

Расположен на жгуте проводов, ведущих к прибору.

Бортовой компьютер

За него отвечает плавкий элемент F17 или F19. В первом случае мощность равна 7,5 А, а во втором — 10 А.

Оставить отзыв

Предохранители и реле ВАЗ 2110, 2111, 2112

Рассмотрены автомобили с инжектором и карбюратором: 8 клапанов, 16 клапанов

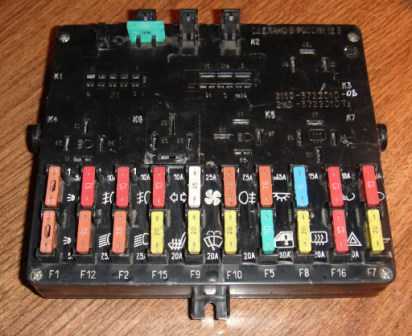

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле контроля исправности ламп
К2	Реле очистителя ветрового стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Реле противотуманных фонарей
F1-F20	Плавкие предохранители

Расшифровка предохранителей:

*Номер*	*Сила тока, А*	*Описание предохранителей*
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний сеет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа (розетка)
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.

**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.

Все дополнительные предохранители 15 А

*№ реле/ предохранителя*	*Расшифровка*
1	Модуль зажигания, контроллер
2	Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3	Реле топливного насоса, предохранитель бензонасоса, форсунки
4	Реле электровентилятора (доп. реле)
5	Реле бензонасоса (доп. реле)
6	Главное реле (реле зажигания)

Порядок номерации и цвета проводов штекеров

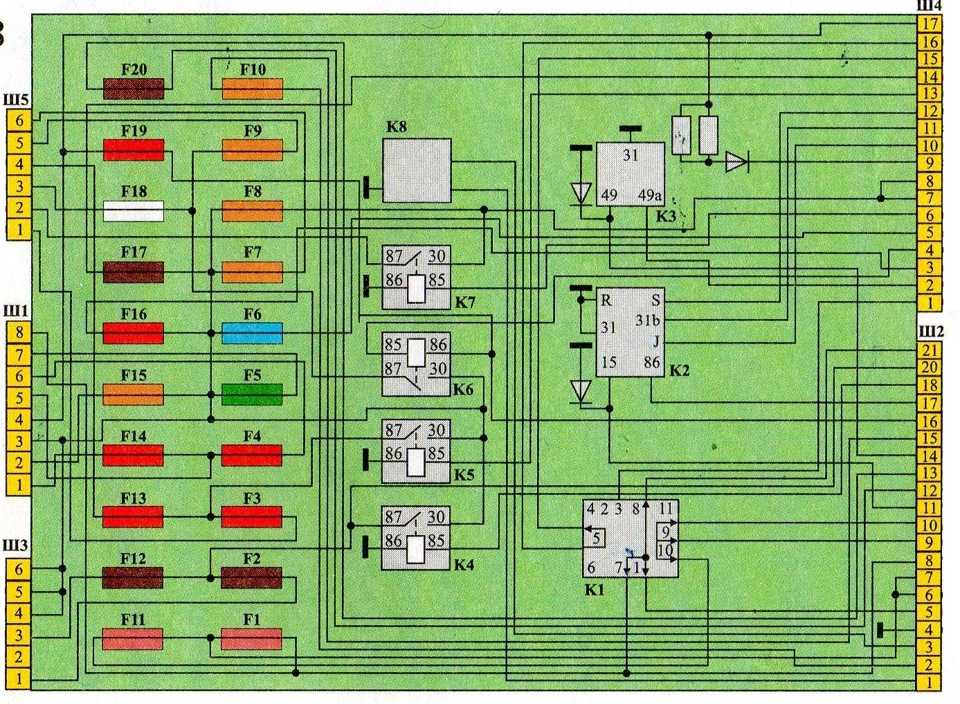

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

*№ реле/ предохранителя*	*Расшифровка*
К1	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К2	Реле очистителя ветрового стекла (реле дворников)
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Резервное реле (отсутствует на ВАЗ 2110)

Таблица внешних соединений монтажного блока

*Колодка*	№	*Цвет*	*Электрические цепи*
Ш1	1	ЖЧ	Противотуманная фара (левая)
	2	ГП	Двигатель блокировки замка багажника, подогрев сидений
	3	Р	Реле блокировки дверей
	4	О	Реле электростеклоподъемников
	5	ЖП	Реле противотуманных фар
	6	Ж	Противотуманная фара (правая)
	7	ГЧ	Реле электростеклоподъемников
	8	—	Резерв
Ш2	1	_—	Резерв
	2	—	Резерв
	3	_—	Резерв
	4	Ч	Масса » — «
	5	ЖП	Габарит (левый задний)
	6	БЧ	Переключатель наружного освещения
	7	_—	Резерв
	8	ЖЧ	Лампы освещения номерного знака, выкл. освещения приборов
	9	КП	Габарит (правый задний)
	10	К	Габарит (правый)
	11	ЖГ	Эл. двигатель очистителя ветрового стекла, переключатель очистителя и омывателя ветрового стекла.
	12	З	Переключатель наружного освещения
	13	ОБ	Выключатель противотуманных фар
	14	ЧП	Выключатель аварийной сигнализации
	15	—	Резерв
	16	ГП	Замок зажигания (кл. 15), подрулевой переключатель
	17	Р	Переключатель очистителя и омывателя ветрового стекла
	18	СП	Подрулевой переключатель света фар
	19	—	Резерв
	20	_—	Резерв
	21	Ж	Габарит (левый)
Ш3	1	СЧ	Ближний свет (левый фонарь)
	2	—	Резерв
	3	С	Ближний свет (правый фонарь)
	4	Р	Генератор (кл. 30)
	5	К	Генератор (кл. 30)
	6	К	Генератор (кл. 30)
Ш4	1	ПЗ	Бортовая система индикации
	2	ГО	Выключатель аварийной сигнализации
	3	ПЧ	Выключатель аварийной сигнализации
	4	Ч	Масса » — «
	5	ПГ	Штекер переносной лампы
	6	ЗП	Выключатель обогрева заднего стекла, лампа обогрева заднего стекла
	7	—	Резерв
	8	_—	Резерв
	9	—	Резерв
	10	ЖЗ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	11	Б	Эл. двигатель очистителя ветрового стекла
	12	ЧБ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	13	ГБ	Подрулевой переключатель, лампа замка зажигания
	14	БП	Лампы стоп- сигналов, часы, лампа освещения салона
	15	П	Фонари стоп-сигналов
	16	РП	Выкл. стоп-сигналов
	17	О	Генератор (кл.30)
Ш5	1	ЗЧ	Дальний свет (левый фонарь)
	2	СП	Элемент обогрева заднего стекла
	3	Г	Контроллер отопителя, лампа освещения вещевого ящика
	4	З	Дальний свет (правый фонарь)
	5	ЖГ	Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
	6	ПБ	Эл. вентилятор охлаждения, звуковой сигнал

Снятие и установка блока предохранителей.

Схема электрооборудования автомобиля ВАЗ-2110

*№ реле/ предохранителя*	*Расшифровка*
1	Блок-фара
2	Датчики износа колодок передних тормозов
3	Датчик включения электродвигателя вентилятора
4	Электродвигатель вентилятора системы охлаждения двигателя
5	Звуковой сигнал
6	Генератор
7	Датчик уровня масла
8	Блок управления электромагнитным клапаном карбюратора
9	Контроллер отопителя
10	Выключатель клапана рециркуляции
11	Лампа подсветки рычагов управления отопителем
12	Коммутатор
13	Концевой выключатель карбюратора
14	Датчик контрольной лампы давления масла
15	Свечи зажигания
16	Электромагнитный клапан карбюратора
17	Датчик указателя температуры охлаждающей жидкости
18	Датчик-распределитель зажигания
19	Катушка зажигания
20	Стартер
21	Электродвигатель вентилятора отопителя
22	Дополнительный резистор электродвигателя отопителя
23	Датчик скорости
24	Выключатель света заднего хода
25	Микромоторедуктор привода заслонки отопителя
26	Клапан рециркуляции
27	Датчик уровня тормозной жидкости
28	Колодки для подключения электродвигателя омывателя заднего стекла
29	Аккумуляторная батарея
30	Электродвигатель омывателя ветрового стекла
31	Датчик уровня омывающей жидкости
32	Датчик уровня охлаждающей жидкости
33	Моторедуктор очистителя ветрового стекла
34	Монтажный блок
35	Колодки для подключения жгута предупредительного света
36	Переключатель наружного освещения
37	Комбинация приборов
38	Выключатель заднего противотуманного света
39	Контрольная лампа противотуманного света
40	Контрольная лампа обогрева заднего стекла
41	Часы
42	Выключатель обогрева заднего стекла
43	Подрулевой переключатель
44	Колодка для переключения проводов при установке блок-фар другого типа
45	Регулятор освещения приборов
46	Выключатель зажигания
47	Колодки для подключения жгута проводов очистителей фар
48	Розетка для переносной лампы
49	Передний плафон освещения салона
50	Выключатель стоп-сигнала
51	Плафон освещения салона
52	Блок бортовой системы контроля
53	Датчик указателя уровня топлива
54	Выключатель аварийной сигнализации
55	Датчик ремня безопасности водителя
56	Прикуриватель
57	Лампа подсветки пепельницы
58	Выключатель лампы освещения вещевого ящика
59	Колодка для подключения бортового компьютера
60	Лампа освещения вещевого ящика
61	Боковые указатели поворота
62	Выключатели в стойках передних дверей
63	Выключатели в стойках задних дверей
64	Выключатель контрольной лампы стояночного тормоза
65	Фонарь освещения багажника
66	Датчик температуры для системы отопления
67	Наружные задние фонари
68	Внутренние задние фонари
69	Фонари освещения номерного знака
70	Элемент обогрева заднего стекла
71	Колодка для подключения дополнительного стоп-сигнала

* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер «Январь-4»)

*№ реле/ предохранителя*	*Расшифровка*
1	Блок-фара
2	Датчики износа колодок передних тормозов
3	Звуковой сигнал
4	Вентилятора системы охлаждения
5	Выключатель света заднего хода
6	Аккумуляторная батарея
7	Генератор
8	Датчик контрольной лампы давления масла
9	Датчик уровня масла
10	Свечи зажигания
11	Форсунки
12	Регулятор холостого хода
13	Колодки электронного блока управления
14	Датчик положения дроссельной заслонки
15	Датчик положения коленчатого вала
16	Модуль зажигания
17	Датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18	Стартер
19	Колодка диагностики
20	Датчик температуры охлаждающей жидкости (для системы управления двигателем)
21	Датчик скорости
22	Реле включения бензонасоса
23, 35, 39	Плавкие предохранители
24	Электробензонасос
25	Микромоторедуктор привода заслонки отопителя
26	Клапан рециркуляции
27	Вентилятор отопителя
28	Насос омывателя ветрового стекла
29	Датчик уровня омывающей жидкости
30	Датчик уровня тормозной жидкости
31	Датчик уровня охлаждающей жидкости
32	Моторедуктор стеклоочистителя
33	Дополнительный резистор вентилятора отопителя
34	Реле включения питания системы впрыска
36	Клапан продувки адсорбера
37	Датчик массового расхода воздуха
38	Реле включения вентилятора системы охлаждения
40	Переключатель наружного освещения
41	Датчик детонации
42	Датчик концентрации кислорода (подогреваемый лямбда-зонд)
42*	СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43	Контрольная лампа противотуманного света
44	Контрольная лампа обогрева заднего стекла
45	Выключатель противотуманного света
46	Выключатель обогрева заднего стекла
47	Комбинация приборов
48	Монтажный блок
49	Датчик уровня топлива
50	Выключатель зажигания
51	Регулятор яркости подсветки приборов
52	Подрулевой переключатель
53	Лампа подсветки рычагов управления отопителем
54	Выключатель аварийной сигнализации
55	Электронный блок управления отопителем
56	Выключатель клапана рециркуляции
57	Блок индикации бортовой системы контроля
58	Боковые указатели поворота
59	Датчик температуры для системы отопления
60	Плафон освещения салона
61	Передний плафон освещения салона
62	Розетка для переносной лампы
63	Электронные часы
64	Выключатели в стойках передних дверей
65	Выключатели в стойках задних дверей
66	Лампа освещения вещевого ящика
67	Выключатель освещения вещевого ящика
68	Прикуриватель
69	Лампа освещения пепельницы
70	Выключатель стоп-сигнала
71	Элемент обогрева заднего стекла
72	Наружные задние фонари
73	Внутренние задние фонари
74	Лампы освещения номерного знака
75	Лампа освещения багажника

Схема электрооборудования автомобиля с кузовом «седан» (кроме узлов и деталей системы впрыска):

Схема электрооборудования автомобиля с кузовом «универсал» (кроме узлов и деталей системы впрыска):

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

ВАЗ 2104, 2105

ВАЗ 2106

ВАЗ 2107, 21047

ВАЗ 2108, 2109, 21099

ВАЗ 2113, 2114, 2115

ВАЗ 2121, 21213, 21214

Блок предохранителей ваз 2110 — где находятся реле бензонасоса, печки и другие

Блок предохранителей ВАЗ-2110 является важным элементом защитной системы автомобиля. Защитный узел позволяет предотвратить серьезную поломку основного прибора, вместо этого подставляя под удар промежуточное заменяемое устройство. Если в машине произошла перегрузка электронной системы или ее элементов, именно предохранители возьмут на себя удар. Где они находятся и как их заменить?

Содержание

1 Основной блок и его характеристика
2 Конструкция блока
3 Дополнительный блок
4 Замена устройств
5 Заключение по теме

Основной блок и его характеристика

Монтажный блок ВАЗ-2110 и прочих похожих моделей состоит из нескольких десятков плавких предохранителей. Принимая излишнее напряжение из сети на себя, предохранители плавятся, тем самым разрывая связь с более важными приборами и уберегая их от повреждений. Таким образом, обеспечивается довольно надежная защита самых важных устройств в автомобиле. При этом сохраняется также большая часть проводки. После того как предохранитель расплавился, его необходимо заменить, но перед этим стоит устранить проблему, из-за которой произошло замыкание.

Практически все электрооборудование в машине имеет защитный элемент. Без предохранителей работает всего несколько узлов в автомобиле:

Система питания аккумулятора.
Цепь зажигания движка.
Узел запуска генератора двигателя.

Вместо предохранителей там установлены реле. Все остальные электронные устройства имеют защитные элементы, которые входят в блок предохранителей ВАЗ-2110.

Помимо плавких предохранителей, в систему защиты электронных устройств включены реле, которые размыкают цепь. При чрезмерном повышении температуры пластинка реле нагревается и выгибается, разрывая цепь механическим путем, без самоповреждения.

Конструкция блока

Теперь стоит обсудить расположение и наполнение монтажного блока ВАЗ-2110 более детально. Большая часть защитных устройств находится в небольшом отсеке слева от рулевой колонки. Блок вмонтирован в приборную панель, а добраться к нему можно, открутив два крепления на боковой панели.

Все плавкие предохранители пронумерованы от F1 до F20 и имеют отдельное предназначение. Защита под маркировкой F1, к примеру, отвечает за лампы освещения регистрационного номера, светильников и электроники в багажном отделении и устройств, которые относятся к левому габаритному огню; а F6 — за электронику с соединением для прикуривателя.

Более детальную картину продемонстрирует таблица.

Таблица 1

Номерное обозначение плавкого предохранителя c пометкой F	Цепь защиты
1	Лампочки, которые освещают номера, освещение багажника ВАЗ. Электронные устройства, соединенные с левыми габаритами.
2	Фары ближнего освещения левой стороны
3	Фара дальнего освещения левой стороны
4	Передняя правая противотуманка
5	Защита электронных стеклоподъемников
6	Переносная лампа или защита прикуривателя, печка ВАЗ
7	Звуковой сигнал, вентилятор радиатора охлаждения
8	Обогрев стекла заднего вида
9	Система омывания, дворники ветрового стекла
10	Запасной
11	Габариты правой стороны авто
12	Ближний свет справа
13	Дальний свет справа
14	Передняя противотуманка
15	Подогрев сидений
16	Защита сигнала ВАЗ-2110 для поворота, аварийный сигнал поворотников
17	Освещение салона
18	Подсветка бардачка
19	Сигналы заднего хода, индикация приборов, блок дверей.
20	Задний противотуманный фонарь

Для замены стоит использовать устройства с той же силой тока, что и заводские. Элементы с определенной силой тока в каждом предохранителе:

5 А — F1, F11;
7,5 А — F2, F12, F17, F20;
10 А — F3, F4, F13, F14, F16, F19;
20 A- F7, F8, F9, F10, F15;
25 A — F18;
30 A — F5.

Реле сигнала ВАЗ ближнего света К4 и К5 находится там же, где и большинство других реле: в блоке предохранителей.

Дополнительный блок

Если вы не знаете, где находится предохранитель бензонасоса и генератора ВАЗ-2110, вам понадобится найти вторую панель, справа от рулевой колонки. Наполнение второго блока предохранителей ВАЗ-2110 отличается от первого. Здесь располагается второй комплект защитных приборов, в котором есть:

Предохранитель на инжектор.
Элемент контроля зажигания, реле генератора.
Предохранитель вентилятора печки, печки ВАЗ.
Предохранители клапанов.

Практически все электрооборудование со стороны двигателя защищается именно этим блоком. Здесь же находится реле генератора и реле бензонасоса ВАЗ-2110.

Каждый из элементов можно собственноручно демонтировать и заменить на новый. Поможет в этом схема (блок) соединения колодок. Большинство устройств соединяется параллельно, то есть правое и левое устройство подсоединяется в одном столбце колодки.

Пример: предохранители фар ближнего света F2 и F12 размещены один под другим, отвечают за фары справа и слева. Это относится ко всем парным узлам: габаритам, лампам дальнего света.

Замена устройств

Как уже упоминалось ранее, замена предохранителей проводится только после выявления причины основной неполадки.

Расположение всех защитных элементов уже известно, так что остается лишь найти причину поломки.

Чаще всего дополнительная электроника, такая как магнитолы, компьютеры и другие гаджеты, сильно нагружает систему. Ее извлечение снимает основную нагрузку.
Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
Самой банальной причиной можно считать простой износ электроники. Понадобится заменить основное электронное устройство или часть защитного узла.

В моделях 2112, 2110 электрические схемы соединения похожи, поэтому их можно использовать как аналог при монтаже и демонтаже элементов конструкции.

Заключение по теме

В Таблице 1 приведены все основные предохранители электронных устройств, которые размещаются в левом защитном блоке, а чуть ниже описано расположение остальных и дополнительных элементов защиты сети автомобиля. Каждый элемент имеет определенный срок службы, поэтому спустя несколько лет эксплуатации их стоит регулярно проверять, даже если дополнительная нагрузка на системы авто не оказывалась.

Электрооборудование Ваз-2110 | Автолюбители

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Расположение реле и предохранителей в монтажном блоке

К1 – реле контроля исправности ламп
К2 – реле очистителя ветрового стекла
К3 – реле-прерыватель указателей поворота и аварийной сигнализации
К4 – реле включения ближнего света фар
К5 – реле включения дальнего света фар

К6 – дополнительное реле
К7 – реле включения обогрева заднего стекла
К8 – резервное реле
F1 — F20 – плавкие предохранители

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Схема соединений монтажного блока

наружная цифра в обозначении наконечника провода – номер колодки
внутренняя цифра – условный номер штекера
К1 – К8 – реле (см. выше)

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
(номинальный ток)

Защищаемые цепи
F1 (5 A)

Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта

F2 (7,5 A)

Левая фара (ближний свет)

F3 (10 A)

Левая фара (дальний свет)

F4 (10 A)

Правая противотуманная фара

F5 (30 A)

Электродвигатели стеклоподъемников дверей

F6 (15 A)

Переносная лампа

F7 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя.
Звуковой сигнал

F8 (20 A)

Элемент обогрева заднего стекла

F9 (20 A)

Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар
Обмотка реле включения обогрева заднего стекла

F10 (20 A)

Резервный

F11 (5 A)

Лампы габаритного света правого борта

F12 (7,5 A)

Правая фара (ближний свет)

F13 (10 A)

Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар

14 (10 A)

Левая противотуманная фара

F15 (20 A)

Электрообогрев сидений
Блокировка замка багажника

F16 (10 A)

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации

F17 (7,5 A)

Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)

F18 (25 A)

Лампа освещения вещевого ящика
Контроллер отопителя
Прикуриватель

F19 (10 A)

Блокировка замков дверей
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов
Часы (или маршрутный компьютер)

F20 (7,5 A)

Лампы задних противотуманных огней

При ремонте системы электрооборудования отсоединяйте клемму «-» аккумуляторной батареи (при выключенном двигателе).
Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.
Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Снятие монтажного блока

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем минусовой провод от аккумулятора.

Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз.

Крестообразной отверткой отворачиваем саморез крепления защелки…

…и снимаем защелку.

Вынимаем блок из крышки и переворачиваем его.

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок.
Заменить предохранители и реле можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

Для замены предохранителей вынимаем щипцы…

…и снимаем ими предохранитель.

Снимаем реле.
Устанавливаем монтажный блок в обратной последовательности.

Устройство Ваз 2110

Реле аккумулятора ваз 2110 — Авто Брянск

Содержание

1 Предохранители и реле ВАЗ 2110 — 2112, электрические схемы
2 Блок предохранителей и реле
3 Предохранители
4 Что такое регулятор напряжения генератора?
5 Неисправности и проверка регуляторов на ВАЗ
6 Что делать, если реле напряжения вышло из строя?
7 Замена регулятора генератора на ВАЗ 2110

как-то утром проворачиваю ключ, а аккумулятор еле крутит, проворачиваю вновь, а он уже мертвым сном, аж лампочки затухают. Тут я понял что утро незадалось, оставил машину и пошел на автобус.

Симптомы были таковы, зарядку генератор дает, потомучто попробовал завести с толкача, завелась, зарядка есть, я вообще ничего не понл в чем же причина, поработала минут 30-40, заглушил, вообще не крутит стартер. Думаю что за ерунда, зарядка есть, АКБ не заряжаеться, пошел домой, начал искать инфо, оказалось причина может быть в реле-регуляторе напряжения, точнее его поломке. Посмотрел как его снять, разобрал генератор, снял реле (реде можно снять не снимая гениратор, а просто снять крышку), поехал на Лоск купил в мужика новое, поставил, чудо, работает))))

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

В схему электрооборудования автомобиля входит такое устройство, как регулятор напряжения генератора ВАЗ 2110. В его задачу входит ограничение выходного напряжения генератора и доведение его до оптимальных значений в соответствии с параметрами бортового оборудования. В этой статье мы расскажем, как работает это устройство, какие для него характерны неисправности, как проверить и заменить. Также мы дадим вам подробные рекомендации, которые позволят вам продолжить движение при неисправном регуляторе.

Что такое регулятор напряжения генератора?

Регулятор напряжения представляет собой реле, которое в нужные моменты времени замыкает и размыкает электрическую цепь. В автомобилях данное реле работает для ограничения выходного напряжения. Дело в том, что генератор с определенной частотой вращения ротора может вырабатывать конкретное напряжение. Так как частота вращения ротора постоянно зависит от частоты вращения коленчатого вала, то и напряжение меняется соответственно. Для удержания заданного напряжения было разработано специальное устройство, которое помогает создать выходное напряжение в пределах 12 – 14 Вольт.

Первое реле напряжения выполнялось в виде электромагнита, которое с изменением входной величины размыкалось, а при падении напряжения снова замыкалось, таким образом, напряжения в электрической цепи бортовой системы удерживалось в строго заданном диапазоне. Такой диапазон необходим для корректной работы электрических приборов. Если увеличить величину напряжения до значений, превышающих номинальные, то прибор попросту выйдет из строя.

Другим этапом развития механического реле стало появление полупроводникового устройства, которое работает намного точнее и надежнее. Полупроводниковое реле имеет меньшие габариты и специальный сигнализатор, который говорит о том, работает ли прибор или он вышел из строя.

Главным отличие механического реле от полупроводникового – это возможность проведения регулировок. Если выходное напряжение питающей цепи изменилось, то, изменяя положение специального устройства, можно задать новые величины, которые позволят работать реле еще долгое время.

При выходе из строя реле регулятора, оно подлежит только замене.

Неисправности и проверка регуляторов на ВАЗ

В процессе эксплуатации регулятор напряжения может выйти из строя. В автомобилях ВАЗ 2110 всех выпусков применяется полупроводниковое реле, которое имеет в своем составе графитовые щетки генератора. Неисправность реле может привести к следующим последствиям:

Выход из строя всех приборов сети автомобиля. Обычно, первым делом перегорают все лампы световых приборов. Если вдруг это произошло — реле вышло из строя, так как выходное напряжение превысило номинальные значения.
Перезаряд аккумулятора. Перезарядка гальванического элемента также недопустима. Это может привести к закипанию электролита и последующему повреждению аккумуляторной батареи.
Малая зарядка. Как говорят многие автолюбители, происходит «недозаряд». Слабая аккумуляторная батарея не сможет в полной мере обеспечить надежный пуск двигателя.

Всего встречаются только две неисправности реле регулятора напряжения. Таковыми являются: отказ работы реле (зарядка не происходит, или происходит перезаряд батареи) и его некорректная работа (реле работает, но пропускает слишком маленькое напряжение, которого недостаточно, чтобы зарядить аккумуляторную батарею). Обо всех неисправностях реле можно узнать по многим внешним признакам, а также с помощью диагностики.

Самый надежный способ проверить регулятор напряжения – это замерить электрическую величину на клеммах аккумуляторной батареи при запущенном двигателе на холостом ходу. Нормой напряжения принято считать значения от 13,5 до 14,2 Вольт. Если уровень напряжения превышает эти значения или имеет более низкие, значит, регулятор напряжения вышел из строя и подлежит замене.

Помимо этого, существуют и другие признаки отказа реле в работе, после которых обычно и начинает проверка устройства:

Сработала контрольная лампа зарядки при работе двигателя. С увеличением числа оборотов лампа гаснет.
Тусклый свет фар во время работы двигателя. Точно также, с увеличением числа оборотов можно наблюдать более яркое свечение.
Слишком яркий свет фар и последующее перегорание ламп также указывает на некорректную работу реле.
Если заряда аккумулятора хватает на малое число пусков, значит, реле не обеспечивает необходимого заряда в полной мере.

Что делать, если реле напряжения вышло из строя?

Бывает такое, что реле вышло из строя в самый неподходящий момент, когда до дома еще ехать, а аккумулятор не заряжается. Емкость аккумулятора при экономном режиме может обеспечить довольно длительную работу двигателя, что позволит вам без проблем добраться до места ремонта. Ниже мы приведем список рекомендаций, которые помогут вам доехать, как это называется, «на аккумуляторе» и не заглохнуть.

Если происходит перезаряд аккумуляторной батареи, то необходимо выключить реле из цепи. Для этого, с него снимаются контактные провода и остаются висеть. В случае с «десяткой», достаточно выдернуть штекер с проводом из разъема щеток генератора. Таким образом, отключается зарядка аккумулятора, и дальнейшее движение будет уже не во вред батарее.
Многие специалисты предлагают идти и по другому пути – отключить обмотку возбуждения генератора. Для этого вытаскивается соответствующий предохранитель. Однако, это можно делать, если вам известно, где находится данный предохранитель.
Если происходит слабая зарядка аккумулятора, то для паники причин практически нет. Чтобы добраться до места назначения, необходимо поддерживать большие обороты, чтобы, хоть немного, но доводить значение напряжения до номинального. Перед остановкой двигателя, рекомендуется несколько секунд с помощью педали газа поддерживать обороты на уровне 3000 об/мин. Так вы подготовите аккумулятор к следующему пуску.
Старайтесь не пользоваться музыкой, электрическими стеклоподъемниками, светом фар (особенно дальним светом), а также прочими электрическими приборами, если их применение не является необходимым. Это хорошо сэкономит заряд аккумулятора.

Замена регулятора генератора на ВАЗ 2110

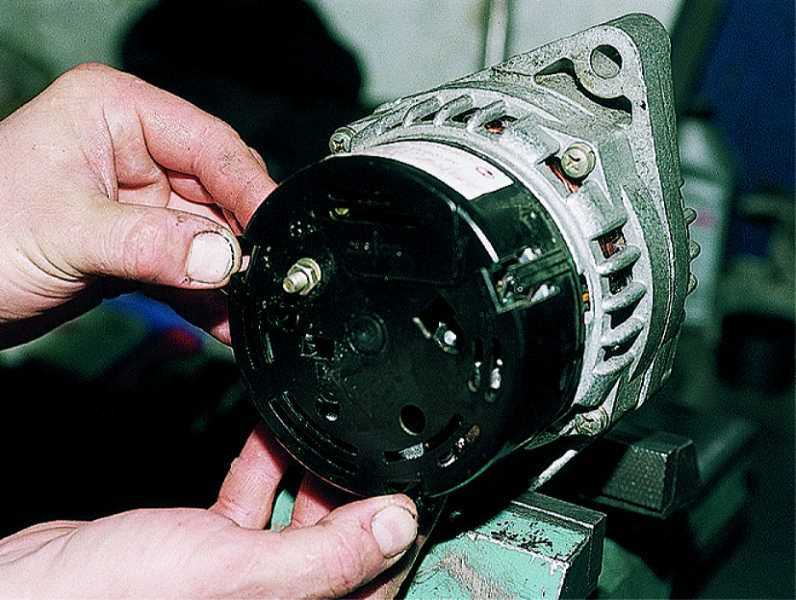

После обнаружения всех вышеперечисленных неисправностей, необходимо произвести замену реле. Для этого необходимо точно знать, какое именно реле установлено на вашем автомобиле. Дело в том, что в зависимости от модели автомобиля, применяются и разные генераторы. Модификации ВАЗ 2110 тоже имеют разные генерирующие устройства.

Условно регуляторы можно разделить на два вида: для инжекторных автомобилей и карбюраторных. Конструктивных отличий у них мало, а вот параметры, на основе которых они работают, могут различаться.

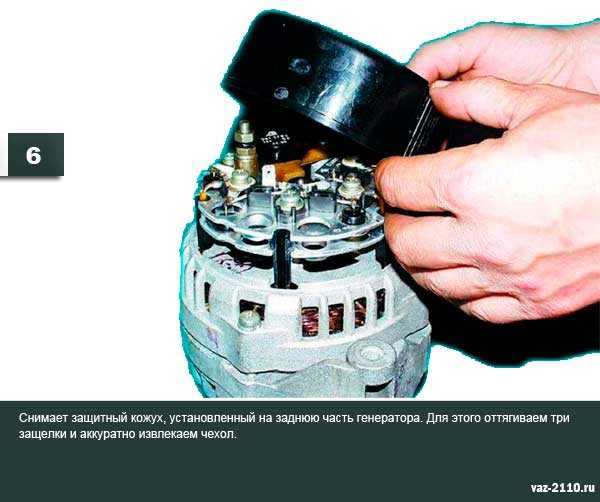

После определения типа реле, выполняется приобретение точно такого же нового регулятора. Затем, отключить минусовую клемму аккумулятора и демонтируйте штекер из разъема реле. Открутите два шурупа крепления реле и открутите гайку проводов массы. Демонтируйте старые щетки, а на их место установите новые. Монтаж производится в обратном порядке.

На этом замена регулятора напряжения ВАЗ 2110 завершена.

Предохранитель генератора приора в Казани: 111-товаров: бесплатная доставка, скидка-42% [перейти]

Партнерская программаПомощь

Казань

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Мебель и интерьер

Вода, газ и тепло

Сельское хозяйство

Все категории

ВходИзбранное

Предохранитель генератора приора

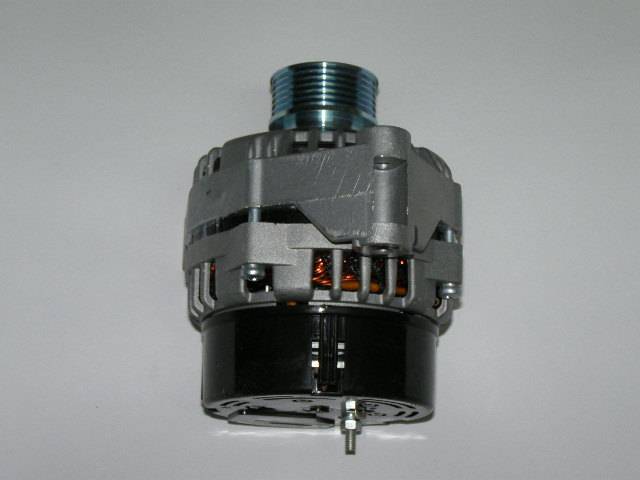

Генератор для а/м ВАЗ 2170-72 Приора, Калина Люкс, 2190 Гранта; 120А (СО) 09402. 3701-14

В МАГАЗИНЕще цены и похожие товары

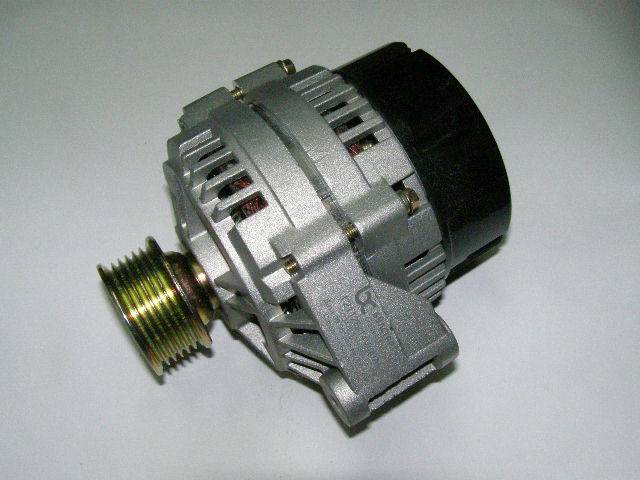

Генератор ВАЗ 2170-72 Приора, Калина Люкс, 2190 Гранта; 140А 9402.3701-14М

В МАГАЗИНЕще цены и похожие товары

Шкив генератора ВАЗ-2170 Приора

В МАГАЗИНЕще цены и похожие товары

Генератор для а/м ВАЗ 2170-72 Приора, Калина Люкс, 2190 Гранта; 120А (СО) 09402.3701-14

В МАГАЗИНЕще цены и похожие товары

Генератор для а/м ВАЗ 2170-72 Приора, Калина Люкс, 2190 Гранта; 14В/120А (АТЭ-1) 9402.3701

В МАГАЗИНЕще цены и похожие товары

jpg»>

Крышка блока предохранителей обшитая экокожей на Приора

В МАГАЗИНЕще цены и похожие товары

Ремень Генератора 2110-12, 2170 Priora И Компрессора А/С С Гур Kraft 6pk1115 685 Kraft арт. KT685287
