У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

Схема блока, расположенного в салоне

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Где находится предохранитель на прикуриватель Форд Фокус 2 рестайлинг

Предохранитель на бензонасос (до 2007 года)

Предохранитель бензонасоса.

№51 в монтажном блоке. Местонахождение блока предохранителей в салоне.

Доступ к предохранителям в салоне осуществляется при помощи фиксаторов, которые надо потянуть вниз. Сам блок располагается возле вещевого ящика, под ним. Откручиваем два фиксатора блока предохранителей.

Чтобы с блоком было удобнее работать, его можно немного выдвинуть вперёд. Он крепится на кронштейнах. Перед заменой предохранителя важно выяснить причину, по которой он перегорел.

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Реле бензонасоса на Форде после 2007 года

Реле К4, оно пятиконтактное. 2 вертикально и 3 горизонтально.

Ставим перемычку

Можно в такой ситуации поставить временно перемычку на верхних 2 контакта. Тогда бензонасос будет работать принудительно при включении зажигания. Рекомендуем воздержаться от установки перемычек.

Это может стать причиной возникновения более серьёзных проблем или пожара. ТОЛЬКО КАК ВРЕМЕННЫЙ ВАРИАНТ.

Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2Предохранители и защищаемые ими цепи

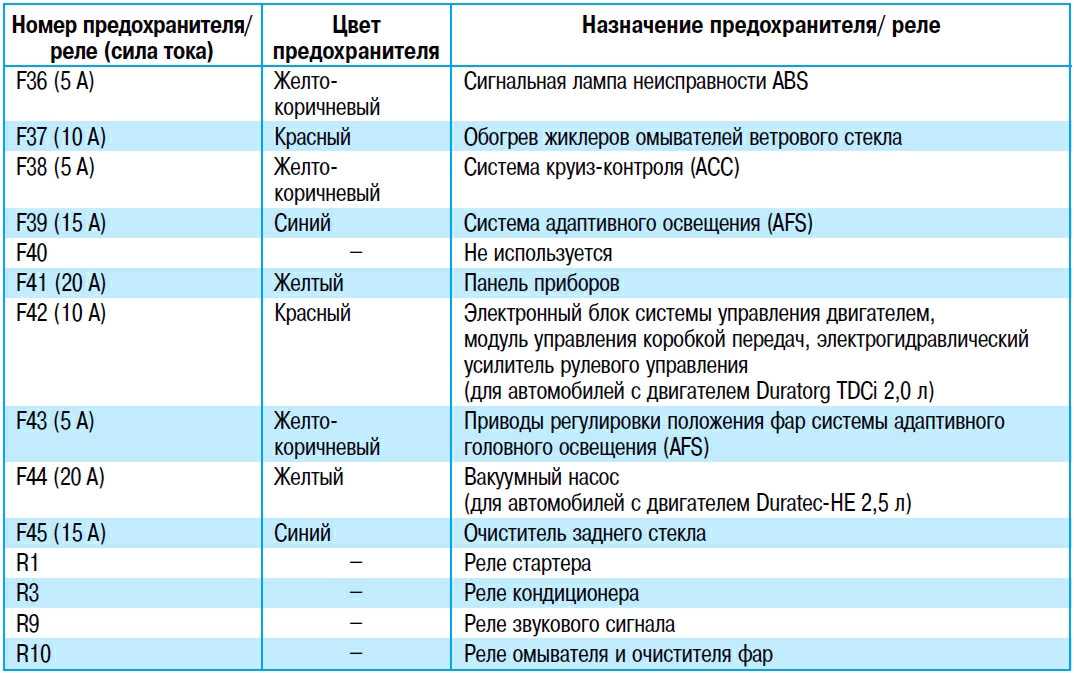

Реле подкапотного блока и включаемые ими цепи

Другой вариант расположения предохранителей в монтажных блоках Форд Фокус 2 описан по этой ссылкеРасположение реле и предохранителей в салоне Ford Focus 2Реле, предохранители и защищаемые ими цепи

Диагностика и ремонт Ford тут!!!!! Перепрошивка и ремонт блоков управления SRS Airbag тут!!!!!

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Подкапотный модуль предохранителей

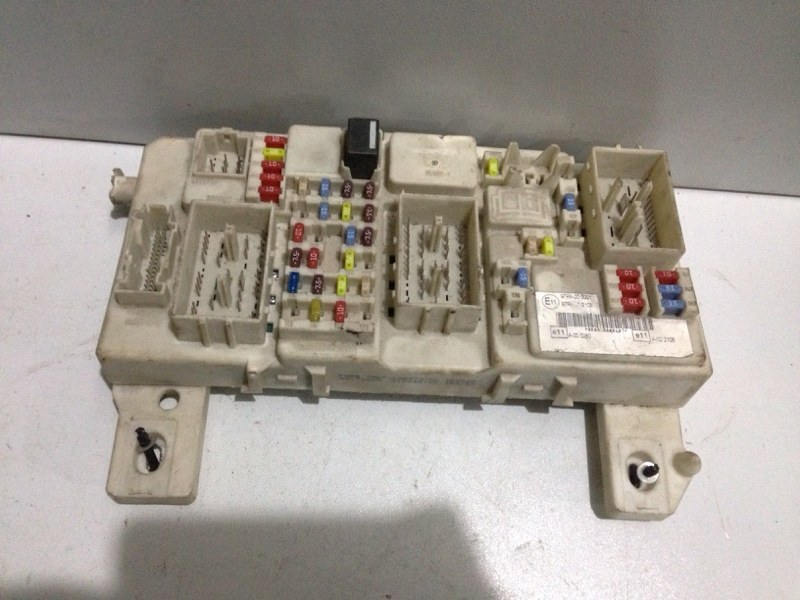

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке. Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

Номинал, А	Защищаемый прибор или цепь
Электродвигатель вентилятора ОЖ
Электроусилитель рулевого механизма
Салонный модуль ПП
Салонный модуль ПП
Климат-контроль, кондиционер
Запасной разъем
Электронасос блока ABS
Гидроблок системы ABS
Main Relay, обмотка
Электродвигатель вентилятора печки
Прерыватель электропитания ДВС
Силовой разъем запуска ДВС
Предохранитель стартера
Правый подогрев лобового стекла
Реле дополнительного вентилятора радиатора
Левый подогрев лобового стекла
Запасной разъем
Запасной разъем
Система ABS, блок контроля
Клаксон
Webasto, для авто с северной подготовкой
Электроусилитель руля, Блок контроля
Насос форсунок очистителя головных фар
Запасной разъем
Реле подогрева ветрового стекла, силовая обмотка
Предохранитель ЭБУ на авто с АКПП
Привод муфты кондиционера
Запасной разъем
Управление климат контроллером
Двигатель, ЭБУ. АКПП, ЭБУ
Предохранитель контроллера зарядки АКБ
Селектор положения кулисы АКПП
Подогрев ламбда-зондов
Катушки, топливные электрофорсунки
Двигатель, блок контроля и управления
ЭБУ

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г.

(дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь	Номинал, А
Головная фара, Лампа дальнего свет слева
Головная фара, Лампа дальнего свет справа
Доп. розетка, прикуриватель
Сервопривод люка
Передняя правая дверь, предохранитель электромодуля
Подогрев наружных зеркал
+12В на электрооборудование от АКБ
Разъем OBD2, диагностика
Лампочки на габариты
+12В на приборную панель от АКБ
Мотор омывателя лобового стекла , обогрев форсунок омывателя
Лампочки ближнего света , дневные ходовые огни
Переключатель освещения +12В от АКБ
Привод дворников переднего стекла
Предохранитель бензонасоса
Обогревательный элемент стекла заднего обзора
Парковочные огни и габариты, слева
Парковочные огни и габариты, справа
Предохранитель ЦЗ и электромодуля передней левой двери
Безключевой доступ
Привод зеркал внешнего обзора, контроль напряжения АКБ
+12 В питание автомагнитолы от АКБ
Электропитание прицепа
Лампочка ближний свет, справа
Лампочка ближний свет, слева
Сервопривод кресла водителя
Привод боковых стекол
Свободный разъем
AirBag
+12В освещение салона
+12В питание иммобилайзера и панели приборов
Панель приборов, доп. оборудование
Лампочки противотуманок
+12В от АКБ, питание эдектромодулей
Дневные ходовые огни
Свободный разъем
Подсветка заднего номера
Лампочки стоп сигналов задних
ЭБУ двигателя
Свободный разъем
Питание реле ЦЗ
Питание на дворники +12В задний
+12В доп. розетка багажника
Выключение внутреннего освещения, таймер
Правая дверь, электромодуль задний
Левая дверь, электромодуль задний
Подключение магнитолы Bose
Лампочки заднего хода , +12В от АКБ
ЭБУ системы кондиционирования
Подогрев кресел, перед

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле	Номинал,А
+12 В питание электроприборов
Сервопривод люка, сервопривод водительского кресла
Мотор печки , сажеуловитель для дизельных ДВС
+12 В от АКБ, освещение внутреннее
Таймер салонного осветителя
Подогрев стекла задний
Безключевой доступ, KeyFree
OBD2 разъем, приборная панель
Автомагнитола и доп. приборы
Задняя доп. розетка
Переключатель дневных ходовых огней на генератор
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола
Лампочки габаритных огней
+12 В от АКБ, иммобилайзер и приборная панель
Переключение освещения на генератор во время движения
Лампочки противотуманок
Подсветка заднего номерного знака
Задняя дверь, электромодуль левый
Доп. розетка в багажнике
Доп. розетка питания для прицепа
Задняя дверь, электромодуль правый
Подогрев кресел передних
AirBag
Подогрев зеркал наружного обзора
Левые габариты
Правые габариты
Система KeyFree
Мотор подъемника боковых стекол
Запасной разъем
Дворники переднего стекла
Запасной разъем
Задний дворник
Задние стопы
Блокировка дверей, электромодуль пассажирской двери
Центральный замок, электромодуль водительской двери
DRL
Моторчик стеклоомывателя, обогрев форсунок омывателя
Зуммер салона
Акселератор, ЭБУ АКПП
Лампочка дальнего света
Лампочка дальнего света
Привод зеркал наружного обзора
Правая лампочка основного света
Левая лампочка основного света

Ford Focus 2, расположение блока предохранителей

Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека
