Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Почему не крутит стартер?

Расположение стартера под капотом отмечено красной стрелочкой

Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

Запускаем двигатель с помощью пуско-зарядного устройства
Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.
Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их
Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.
Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Неисправность может иметь как механический характер, так и электрический.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.

Провода втягивающего реле стартера
Отсоединённые провода втягивающего реле стартера
Проверяем целостность обмотки втягивающего реле
Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.
Меняем щетки стартера
Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.
Проверяем обмотки статора на обрыв
Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

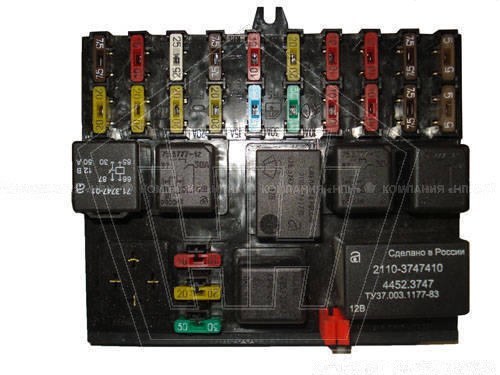

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Выводы

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!

Предохранитель стартера ваз 2114

Реле стартера на ваз 2114 – где находится, ремонт и замена

Разряженный аккумулятор, проблемы со стартером не дают автоматически запустить силовой агрегат. Водители автомобилей с задним ведущим мостом помнят значение слов заводная ручка, храповик. В гайку шкива коленчатого вала закручивалось приспособление с несимметричными, косыми прорезами. Зубчатая коронка позволяла вращать рукоятку по часовой стрелке. Владельцы авто с передним приводом лишены возможности физическими усилиями исправить ситуацию. Основная надежда в поездке на понимание принципа работы стартового механизма, наличие запасных частей. Статья подскажет, где находится реле стартера на ваз 2114, какие признаки неисправности, как самостоятельно заменить дефектную деталь.

Предварительные замечания по технике безопасности

Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.

Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где стоит реле стартера на ВАЗ 2114

Реле является компонентом пускового устройства автомашины. Назначение, расположение элемента станет понятно после рассмотрения функционирования узла целиком.

Владелец авто поворачивает ключ замка зажигания в положение запуска. Выключатель замыкает цепь питания втягивающей обмотки реле – плюс батареи подается на контакт «50». Ток, проходя через витки, создает электромагнитное поле. Силы электромагнитной индукции воздействуют на якорь реле. Возвратная пружина сжимается. Вилка стартера перемещает муфту свободного хода. Шлицы бендикса входят в зацепление с зубчатым венцом маховика. Замыкается цепь питания удерживающей обмотки. Вторая катушка, по аналогии с первой, становится электромагнитом. Происходит самостоятельное удержание.
Слышится характерный щелчок – звуковое подтверждение процесса втягивания. Тяговая обмотка обесточивается. Напряжение 12 вольт попадает на угольные щетки электромотора. Якорь стартера начинает вращаться, приводит в движение, посредством маховика, коленчатый вал. Период до 10 секунд длится запуск двигателя. Более продолжительные выдержки не рекомендуются.

Успешный пуск – ключ занимает прежнее положение. Подпитка реле прекращается. Пружина разжимается. Реле уходит обратно. Муфта теряет сцепление. Стартер замолкает. Неудача приводит к повтору. В зимний сезон, сохраняя аккумулятор, утренний запуск выполняют в гараже с помощью специального пуско-зарядного устройства. Бездомным машинам остается посочувствовать.
После трех попыток стоит задуматься о реальных причинах неудачи. Сел источник напряжения. Залило свечи у карбюраторных моделей. Пропала искра. Проблемы с подачей топлива. Список можно продолжать. Реле стартера ваз 2114 может быть первопричиной поломки в числе прочих вариантов.

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

отсутствие контакта в необходимой точке;

наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора. Соединить, закрепить.
Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.
Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:

подменить заведомо исправной деталью.
испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
кратковременно перемкнуть гнёзда колодки 30, 87.
подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета). Позитивный результат указывает на дефект детали. Способ ремонта – замена.

Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.

Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.

Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера. Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Схема установки реле стартера

Порядок замены реле стартера

Отключить, удалить аккумуляторную батарею.
Снять воздушный фильтр.
Отключить подведенные провода.
Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.

provaz2114.ru

не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;

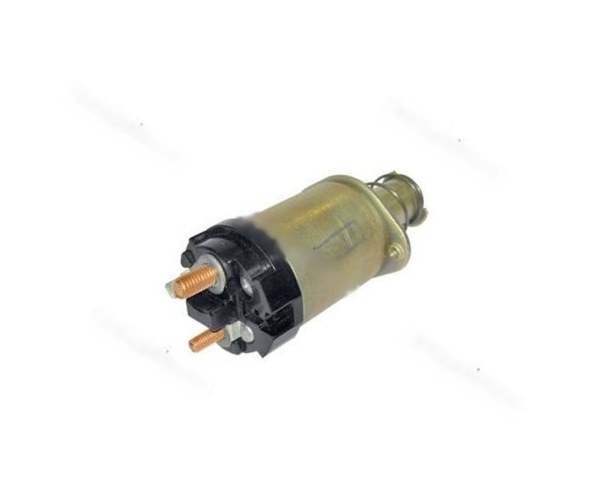

Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712. 3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

Неисправно дополнительное реле стартера.
Полностью разряжен аккумулятор.
Отсутствует электрическая цепь между замком зажигания и ВР.
Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
Предотвращает включение стартера на работающем двигателе;
Предохраняет контакты замка зажигания от перегрева и подгорания.

Напишите в комментариях на сколько Вам помогла моя история??

autovaz-2114.ru

Предохранители и реле ВАЗ 2113, 2114, 2115

*Колодка*	№ *штекера*	*Цвет*	*Электрические цепи*
Ш1	1	БГ	Кнопки управления стеклоподъемников
	2	Г	Выключатель зажигания (кл. 15/2)
	3	ГЧ	Реле зажигания
	4	ЖГ	Переключатель двигателя отопителя
	5	Р	Выключатель зажигания (кл. 30)
	6	КР	Выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	Блок управления блокировкой дверей
	8	П	Выключатель зажигания (кл. 50)
Ш2	1	БГ	Переключатель очистителя заднего стекла
	2	Г	Переключатель указателей поворотов (правый)
	3	П	Включатель стоп-сигналов
	4	БК	Контрольная лампа целостности ламп
	5	ПЧ	Включатель аварийной сигнализации
	6	ГБ	Дверь левая передняя
	7	_—	Резерв
	8	ЗЧ	Контрольная лампа дальнего света
	9	_—	Резерв
	10	ОЧ	Включатель задних противотуманных огней
	11	ГП	Контрольная лампа резерва топлива
	12	ПЧ	Контрольная лампа уровня топлива
	13	БЧ	Плафон освещения салона
	14	КГ	Контрольная лампа ручного тормоза
	15	ГЧ	Переключатель указателей поворотов (левый)
	16	_—	Резерв
	17	Ч	Масса » — «
Ш3	1	Ж	Датчик скорости
	2	ЧП	Включатель аварийной сигнализации
	3	ГК	Переключатель указателей поворотов
	4	СБ	Контрольная лампа уровня масла
	5	Ч	Масса
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РЧ	Контрольная лампа износа тормозных накладок
	8	З	Выключатель наружного освещения
	9	ЖЗ	Переключатель стеклоочистителя и омывателя стекла
	10	ПГ	Патрон подключения переносной лампы
	11	ЖБ	Переключатель стеклоочистителя и омывателя стекла
	12	РК	Переключатель стеклоочистителя и омывателя стекла
	13	ЖП	Переключатель наружного освещения
	14	Ж	Контрольная лампа противотуманных фар
	15	_—	Резерв
	16	СГ	Указатель давления масла
	17	_—	Резерв
	18	Р	Переключатель стеклоочистителя и омывателя стекла
	19	СО	Переключатель стеклоочистителя и омывателя стекла
	20	С	Переключатель стеклоочистителя и омывателя стекла
	21	—	Резерв
Ш4	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	ОГ	Стеклоочиститель, комбинация приборов
	4	ЖП	Включатель наружного освещения, переключатель стояночного света
	5	К	Реостат освещения приборов
	6	—	Резерв
	7	ЧБ	Переключатель очистителя и омывателя ветрового стекла
	8	О	Клемма Ш4 — 3
	9	СЧ	Включатель звуковых сигналов
	10	Б	Включатель стоп-сигналов
	11	_—	Резерв
	12	СП	Переключатель света фар (ближний свет)
	13	ЖП	Подрулевой переключатель света
	14	—	Резерв
	15	Б	Выкл. очистителя фар
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумуляторной батареи
	19	С	Включатель противотуманных фар
	20	ГО	Контрольная лампа уровня охлаждающей жидкости
	21	КП	Тахометр
Ш5	1	З	Дальний свет (правый)
	2	ЗЧ	Дальний свет (левый)
	3	СЧ	Ближний свет (левый)
	4	ГП	Стартер (кл. 50)
	5	Г	Электровентилятор охлаждения радиатора
	6	С	Ближний свет (правый)
Ш6	1	_—	Резерв
	2	З	Включатель света заднего хода
	3	ГЧ	Указатель поворота (левый передний)
	4	—	Резерв
	5	_—	Резерв
	6	—	Резерв
	7	З	Реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	Габаритный огонь (правый передний)
	9	БЧ	Выкл. подкапотной лампы
	10	ЖЧ	Габаритный огонь (левый передний)
	11	Г	Указатель поворота (правый передний)
	12	О	Включатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Ш7	1	_—	Резерв
	2	ЖГ	Эл. двигатель ф р очистителя
	3	Б	Эл. двигатель фар очистителя
	4	—	Резерв
	5	СБ	Датчик уровня масла
	6	СЧ	Звуковые сигналы
	7	С	Датчик скор ости
	8	ЗБ	Датчик температуры охлаждающей жидкости
	9	Ф	Генератор (кл. 61)
	10	З	БУЭМ (кл. 5)
	11	БЧ	Включатель подкапотной лампы
	12	РБ	Датчик уровня омывающей жидкости
	13	РЧ	Датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	Катушка зажигания
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	СЧ	Реле противотуманных фар
Ш8	1	ЖП	Реле противотуманных фар
	2	ЖЧ	Противотуманная фара (левая)
	3	Ж	Противотуманная фара (правая)
	4	ГП	Катушка зажигания, БУЭМ (кл.4)
	5	Р	Генератор (кл. 30)
	6	Р	Генератор (кл. 30)
	7	Р	Реле стартера
	8	РЧ	Реле противотуманных фар
Ш9	1	—	Резерв
	2	Г	Указатель поворота (правый задний и боковой)
	3	БГ	Эл. двигатель очистителя заднего стекла
	4	ОЧ	Задние противотуманные фонари
	5	СЧ	Концевой выключатель задней двери
	6	ПЧ	Концевой выключатель передней правой двери
	7	БЧ	Плафон освещения салона
	8	КГ	Выключатель контрольной лампы стояночного тормоза
	9	ГЧ	Указатель поворота (левый задний и боковой)
	10	С	Элементы обогрева заднего стекла
	11	С	Фонарь освещения номерного знака
	12	ГБ	Дверь передняя левая
	13	Б	Плафон освещения салона
	14	П	Стоп-сигналы
	15	Ж	Габаритный огонь (правый задний)
	16	З	Фонарь заднего хода
	17	ЖЧ	Габаритный огонь (левый задний)
	18	ЖГ	Очиститель заднего стекла
	19	С	Элемент обогрева заднего стекла
Ш11	1	РБ	Насос омывателя
	2	РЧ	Клапан омыватель заднего стекла
	3	_—	Резерв
	4	З	Концевой выключатель карбюратора
	5	БЧ	Подкапотная лампа
	6	СП	Электро клапан карбюратора
	7	—	Резерв
	8	К	Подкапотная лампа
	9	Б	Двигатель стеклоочистителя ветрового окна
	10	О	Двигатель стеклоочистителя ветрового окна
	11	—	Резерв
	12	СГ	Датчик аварийного давления масла
	13	—	Резерв
	14	Р	Клапан омыватель ветрового стекла
	15	СО	Двигатель стеклоочистителя
	16	С	Двигатель стеклоочистителя
	17	—	Резерв
	18	ЖБ	Двигатель стеклоочистителя
	19	—	Резерв

base-ex. com

На грани самосожжения… Реле стартера ВАЗ 2114… — Лада 2114, 1.5 л., 2006 года на DRIVE2

Некоторое время назад (около полугода) стал хандрить стартер — сначала бендикс стал подавать голос, потом втягивающее залипать… Ну да ладно, как говорят — машина совершеннолетняя, можно тр**аться сколько угодно… годы и пробег привели к мысли поставить новый стартер. Купил/поставил — всё хорошо, стартер — зверь, крутит — движок с подушек сворачивает… Все счастливы… До поры, до времени.
Через несколько месяцев, заскочив как-то на заправку, при запуске вместо крутящего двигатель стартера услышал лишь сухой щелчок… и второй, и третий, и ещё… Н-н-не-е-а… Завелась только с пол-заправщика, спасибо ему за помощь.
До свободных выходных стартер бастовал ещё раза четыре, причём именно после короткой остановки (на заправке, у магаза и т.п.), а после долгой стоянки (ночь, работа) заводилась очень бодро — как обычно. За это время у меня почти полностью сгорело жало отвёртки, которая стала «вторым ключом зажигания» на момент щёлканья))) и появилась «боязнь заправок» — постоянно мысли в голове — сука, сейчас не заведётся…)
Полазил по мурзилке, по вай-фаю в поиске подобной проблемы… везде одно и тоже — аккумулятор, замок зажигания, стартер — вот вся цепь, больше ничего нет, проблема где-то тут… Снял почти новый стартер и разобрал его, в надежде на «запчасти говно», «хреново пропаянные и окислившиеся контакты» и т. п. Но нет — всё в норме, всё чисто, пропаяно офигенно… Собрал — поставил, попутно зачистив все возможные контакты, массы и т.д.
Через пару дней опять раздался сухой щелчок, как гром среди бела дня — у меня задёргалась бровь, щёлкающий звук стал мерещиться мне в каждом шорохе… Всё перебрано, зачищено, где надо — замазано, осталось только камушки с протектора выковырять на всякий случай)

Додумался — звоню электрику, мол, так и так — такая хрень, давай лечить…:
— Реле стартера замени сначала, если не поможет приезжай — будем делать
— Втягивающее? Новое, перебранное…
— Нет, не втягивающее — обычное реле на стартер, 4-х контактное…
— У меня его нет…
— Есть!
— Нету…
— Есть, ёпта! Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…
— О-кей, гугл… ща гляну.
Иду к машине, кланяюсь в педальки, заглядываю в закрома… Ёкарный бабай! Нигде, блин — ни в мурзилке, ни на одном форуме не видел инфы об этом реле, грёбаный гебастос…

Полный размер

Причина бессонных ночей и дёргающейся брови

Спора нет — я может где-то и затупил, но реле стартера на «самарах», видимо, есть)) Может кому и пригодится…)

www. drive2.ru

Лада 2114 «Чепырka» )) › Бортжурнал › Расположение и предназначение предохранителей ВАЗ 2114

Считаю данную информацию полезной. Схема с описанием позаимствованна с сайта: vaz-2114-lada.ru/2012/06/predoxraniteli/

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

описание: описание: описание: описание: описание: предохранители ваз схема

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

3- главное реле

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

www.drive2.ru

Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Почему не крутит стартер?

Расположение стартера под капотом отмечено красной стрелочкой

Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Если надо срочно ехать!

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.
Запускаем двигатель с помощью пуско-зарядного устройства
Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.
Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их
Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.
Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

Неисправность может иметь как механический характер, так и электрический.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.
Провода втягивающего реле стартера
Отсоединённые провода втягивающего реле стартера
Проверяем целостность обмотки втягивающего реле
Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.
Меняем щетки стартера
Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.
Проверяем обмотки статора на обрыв
Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Проверяем реле стартера, в случае необходимости меняем его

Выводы

carfrance.ru

Проверка контактов реле — Лада 2114, 1.6 л., 2008 года на DRIVE2

Здравствуйте, уважаемые посетители «Drive2». Недавно, меняя радиатор охлаждения, провел ревизию реле вентилятора, контакты которого оказались довольно сильно изношены (www.drive2.ru/l/9190094/). Возникла идея проверить контакты всех реле автомобиля, а заодно и узнать, где и какие реле установлены. В монтажном блоке контакты других реле оказались практически не изношенными, можно было их даже не зачищать. Да и с идентификацией вопросов не возникло, ибо названия реле и их расстановка отображены на крышке монтажного блока.

Полный размер

Такая картина открывается на обратной стороне крышки монтажного блока

Несколько реле установлены в кабине: слева от водителя, под панелью, у рычага открывания капота и в «бороде», справа от ЭБУ. Покопавшись в мурзилках (3 экз. разных авторов), а так же в Интернете, определил назначение этих реле.

Полный размер

Реле под панелью слева от водителя: 1 — реле стартера; 2 — реле разгрузки контактов замка зажигания; 3 — реле противотуманных фонарей

Вскрытие показало, что немного изношены контакты реле стартера. Контакты реле 2 обгорели незначительно, эрозия наблюдалась в виде темной точки, которая практически исчезла после протирки контактов спиртом. Реле противотуманных фонарей удивило своей сложностью. Внутри него собрана целая электронная схема. Релюшку посередине платы вскрыть не удалось, да я и не очень старался это сделать. Думаю, там всё нормально, потому что противотуманные фонари используются исключительно редко.

Полный размер

Разобранное реле стартера

Полный размер

Так выглядят контакты реле стартера после 35 тыс. км пробега автомобиля. Их пришлось зачистить

Полный размер

Реле противотуманных фонарей

Полный размер

Реле противотуманных фонарей. Общий вид электронной платы

Для того, чтобы добраться к реле ЭБУ, снимаем боковую панель слева от ног пассажира. Взору открываются 2 реле.

Полный размер

Реле под приборной панелью слева от ног пассажира, рядом с ЭБУ: 1 — реле бензонасоса; 2 — главное реле

Реле снимаются элементарно просто, путем отворачивания гаечек на 8. Против ожидания, контакты реле бензонасоса были эродированы незначительно, меньше, чем у реле стартера. Всё-равно, раз уж открыл крышку реле, контакты зачистил. Контакты главного реле оказались в идеальном состоянии, сияя первозданной чистотой. Я с ними ничего не делал, просто собрал реле и всё! Кстати, реле бензонасоса и главное реле совершенно идентичны и взаимозаменяемы, впрочем, как и реле стартера и замка зажигания.
Заглянув дальше под панель, непосредственно над ЭБУ обнаружил еще одно реле неизвестного для меня назначения. Реле 5-контактное, на 40А и такое впечатление, что его сюда поставили по принципу «куда пришлось». Это чувствуется хотя бы по тому, как прижимная гайка изгибает ушко реле, явно не предназначенное для установки в данном месте. Знатоки, просветите, пожалуйста «темного» человека относительно назначения данного реле.

Полный размер

Реле непонятного назначения, установленное над ЭБУ

Полный размер

Общий вид реле, установленного над ЭБУ

Состояние контактов данного реле оказалось в отличном состоянии, зачистка не потребовалась.
И последнее. Когда уже устанавливал реле на место, заглянув глубже под панель, рядом с рычагом открывания капота обнаружил еще одно устройство, похожее на большое реле. Что это такое, в литературе не нашел, снимать и изучать не стал. Может, кто знает, что это такое?

Полный размер

Еще одно устройство таинственного назначения, установленное в труднодоступном месте

По результатам проведенного рейда напрашиваются следующие выводы:
1. Наибольшему износу подвержены контакты реле вентилятора системы охлаждения. Во избежание неожиданного отказа вентилятора, хотя бы через одно ТО ( примерно через 30 тыс. км пробега), контакты этого реле следует зачищать, либо просто менять реле. Для продления срока службы реле, в цепи питания электродвигателя вентилятора крайне желательна установка разгрузочного диода.
2. Контакты реле стартера и бензонасоса изнашиваются менее интенсивно. Эти реле можно обслуживать с периодичностью 60 тыс. км. В цепи питания реле стартера и бензонасоса можно установить разгрузочные диоды.
3. Необходимость обслуживания или профилактической замены других реле не обнаружена. Однако следует ожидать, что после установки конденсаторов (обычно, 2200 мкФ х 2) параллельно проводу питания катушки зажигания, износ контактов реле замка зажигания станет непредсказуемым.
Спасибо всем, кто дочитал до конца. До свидания, всем мира и добра!

www.drive2.ru

Лада 2115 «Stels» › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар;
F1-F20 – плавкие предохранители

F1 (10 А)
Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)
Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)
Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)
Правая противотуманная фара.

F9 (7,5 А)
Левая противотуманная фара.

F10(7,5 А)
Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)
Лампы габаритных огней по правому борту.

F12(7,5A)
Правая фара (ближний свет).

F13(7,5 А)
Левая фара (ближний свет).

F14(7,5A)
Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)
Правая фара (дальний свет).

F16 (15 А)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

F17-F20 резервные.

www.drive2.ru

Лада 2114 👑👻 🚙 ВАДАЛАЗ 🔞 › Бортжурнал › 70. Разгрузочное реле стартера. Но поможет ли? — Помогло.

Вообщем, после смены стартера проблема так и осталась, вначале редко была потом чаще. А именно проблема заключается в том, что при повороте ключа, не реагирует стартер, но если замкнуть отверткой контакты, то автомобиль всегда запускается.
Вычитал что проблема может быть из-за подгарающей контактной группы, но у меня то стоит кнопка на стартер и через нее тоже не хочет запускаться… вот ведь загадка 🙂
Ах да, еще заметил что клеммы были окислившиеся, думал дело в них, снял, зашкурил, поворачиваю ключ — молчек.
Ладно думаю, попробую поставить это волшебное разгрузочное реле. Но хотел сделать именно так, чтобы в любой момент можно было бы вернуть стандартную систему. В итоге сделал — купил 2 клеммы что закрепить «плюс» и «массу» на клеммах акб, а разъемы «мама» «папа» у меня были.

Клеммы с круглыми дырочками на АКБ, клемма «папа» идет в разъем управляющего провода который идет с замка зажигания и раньше был одет на стартер, а «мама» соответсвенно идет на сам стартер.

Релешку пока что положил рядом с акумом.

Одел на стартер клемму

И новую клемму вставил в управляющий провод с замка зажигания.

Схемка подключения релешки 🙂

Ну работать работает, посмотрим будет ли толк с этой реле.
Просто сегодня я нашел такую вещь, до установки реле: если мерить напряжение при повороте ключа на управляющем проводе с замка зажигания, который идет на стартер, то напряжение в момент когда стартер не запускается может быть то 5В, то 4В, вообщем любые напряжение кроме нужного, где происходит потеря не понятно… Может кто сталкивался с таким?

UPDATE: Прошло уже ДВА года, машина заводится всегда при повороте ключа 🙂 Работает это реле. А я не верил что поможет, поставил релюшку и забыл.

Цена вопроса: 135 ₽

www.drive2.ru

Предохранители и реле ВАЗ 2113, 2114, 2115

*Колодка*	№ *штекера*	*Цвет*	*Электрические цепи*
Ш1	1	БГ	Кнопки управления стеклоподъемников
	2	Г	Выключатель зажигания (кл. 15/2)
	3	ГЧ	Реле зажигания
	4	ЖГ	Переключатель двигателя отопителя
	5	Р	Выключатель зажигания (кл. 30)
	6	КР	Выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	Блок управления блокировкой дверей
	8	П	Выключатель зажигания (кл. 50)
Ш2	1	БГ	Переключатель очистителя заднего стекла
	2	Г	Переключатель указателей поворотов (правый)
	3	П	Включатель стоп-сигналов
	4	БК	Контрольная лампа целостности ламп
	5	ПЧ	Включатель аварийной сигнализации
	6	ГБ	Дверь левая передняя
	7	_—	Резерв
	8	ЗЧ	Контрольная лампа дальнего света
	9	_—	Резерв
	10	ОЧ	Включатель задних противотуманных огней
	11	ГП	Контрольная лампа резерва топлива
	12	ПЧ	Контрольная лампа уровня топлива
	13	БЧ	Плафон освещения салона
	14	КГ	Контрольная лампа ручного тормоза
	15	ГЧ	Переключатель указателей поворотов (левый)
	16	_—	Резерв
	17	Ч	Масса » — «
Ш3	1	Ж	Датчик скорости
	2	ЧП	Включатель аварийной сигнализации
	3	ГК	Переключатель указателей поворотов
	4	СБ	Контрольная лампа уровня масла
	5	Ч	Масса
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РЧ	Контрольная лампа износа тормозных накладок
	8	З	Выключатель наружного освещения
	9	ЖЗ	Переключатель стеклоочистителя и омывателя стекла
	10	ПГ	Патрон подключения переносной лампы
	11	ЖБ	Переключатель стеклоочистителя и омывателя стекла
	12	РК	Переключатель стеклоочистителя и омывателя стекла
	13	ЖП	Переключатель наружного освещения
	14	Ж	Контрольная лампа противотуманных фар
	15	_—	Резерв
	16	СГ	Указатель давления масла
	17	_—	Резерв
	18	Р	Переключатель стеклоочистителя и омывателя стекла
	19	СО	Переключатель стеклоочистителя и омывателя стекла
	20	С	Переключатель стеклоочистителя и омывателя стекла
	21	—	Резерв
Ш4	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	ОГ	Стеклоочиститель, комбинация приборов
	4	ЖП	Включатель наружного освещения, переключатель стояночного света
	5	К	Реостат освещения приборов
	6	—	Резерв
	7	ЧБ	Переключатель очистителя и омывателя ветрового стекла
	8	О	Клемма Ш4 — 3
	9	СЧ	Включатель звуковых сигналов
	10	Б	Включатель стоп-сигналов
	11	_—	Резерв
	12	СП	Переключатель света фар (ближний свет)
	13	ЖП	Подрулевой переключатель света
	14	—	Резерв
	15	Б	Выкл. очистителя фар
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумуляторной батареи
	19	С	Включатель противотуманных фар
	20	ГО	Контрольная лампа уровня охлаждающей жидкости
	21	КП	Тахометр
Ш5	1	З	Дальний свет (правый)
	2	ЗЧ	Дальний свет (левый)
	3	СЧ	Ближний свет (левый)
	4	ГП	Стартер (кл. 50)
	5	Г	Электровентилятор охлаждения радиатора
	6	С	Ближний свет (правый)
Ш6	1	_—	Резерв
	2	З	Включатель света заднего хода
	3	ГЧ	Указатель поворота (левый передний)
	4	—	Резерв
	5	_—	Резерв
	6	—	Резерв
	7	З	Реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	Габаритный огонь (правый передний)
	9	БЧ	Выкл. подкапотной лампы
	10	ЖЧ	Габаритный огонь (левый передний)
	11	Г	Указатель поворота (правый передний)
	12	О	Включатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Ш7	1	_—	Резерв
	2	ЖГ	Эл. двигатель ф р очистителя
	3	Б	Эл. двигатель фар очистителя
	4	—	Резерв
	5	СБ	Датчик уровня масла
	6	СЧ	Звуковые сигналы
	7	С	Датчик скор ости
	8	ЗБ	Датчик температуры охлаждающей жидкости
	9	Ф	Генератор (кл. 61)
	10	З	БУЭМ (кл.5)
	11	БЧ	Включатель подкапотной лампы
	12	РБ	Датчик уровня омывающей жидкости
	13	РЧ	Датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	Катушка зажигания
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	СЧ	Реле противотуманных фар
Ш8	1	ЖП	Реле противотуманных фар
	2	ЖЧ	Противотуманная фара (левая)
	3	Ж	Противотуманная фара (правая)
	4	ГП	Катушка зажигания, БУЭМ (кл.4)
	5	Р	Генератор (кл. 30)
	6	Р	Генератор (кл. 30)
	7	Р	Реле стартера
	8	РЧ	Реле противотуманных фар
Ш9	1	—	Резерв
	2	Г	Указатель поворота (правый задний и боковой)
	3	БГ	Эл. двигатель очистителя заднего стекла
	4	ОЧ	Задние противотуманные фонари
	5	СЧ	Концевой выключатель задней двери
	6	ПЧ	Концевой выключатель передней правой двери
	7	БЧ	Плафон освещения салона
	8	КГ	Выключатель контрольной лампы стояночного тормоза
	9	ГЧ	Указатель поворота (левый задний и боковой)
	10	С	Элементы обогрева заднего стекла
	11	С	Фонарь освещения номерного знака
	12	ГБ	Дверь передняя левая
	13	Б	Плафон освещения салона
	14	П	Стоп-сигналы
	15	Ж	Габаритный огонь (правый задний)
	16	З	Фонарь заднего хода
	17	ЖЧ	Габаритный огонь (левый задний)
	18	ЖГ	Очиститель заднего стекла
	19	С	Элемент обогрева заднего стекла
Ш11	1	РБ	Насос омывателя
	2	РЧ	Клапан омыватель заднего стекла
	3	_—	Резерв
	4	З	Концевой выключатель карбюратора
	5	БЧ	Подкапотная лампа
	6	СП	Электро клапан карбюратора
	7	—	Резерв
	8	К	Подкапотная лампа
	9	Б	Двигатель стеклоочистителя ветрового окна
	10	О	Двигатель стеклоочистителя ветрового окна
	11	—	Резерв
	12	СГ	Датчик аварийного давления масла
	13	—	Резерв
	14	Р	Клапан омыватель ветрового стекла
	15	СО	Двигатель стеклоочистителя
	16	С	Двигатель стеклоочистителя
	17	—	Резерв
	18	ЖБ	Двигатель стеклоочистителя
	19	—	Резерв

Предохранители и реле ВАЗ 2114, 2115, 2113: расшифровка, расположение

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№	Ток, А	Расшифровка предохранителей
F1	10	Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F2	10	Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F3	7,5	Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F4	20	Управление подогревом заднего стекла. Патрон подключения переносной лампы
F5	20	Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F6	30	Управление и реле включение электрическими стеклоподъёмниками
F7	30	Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F8	7,5	Включение правой противотуманной фары
F9	7,5	Включение левой противотуманной фары
F10	7,5	Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11	7,5	Габаритный свет кузова правого борта
F12	7,5	Передняя правая фара ближнего света
F13	7,5	Передняя левая фара ближнего света
F14	7,5	Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F15	7,5	Передняя правая лампа дальнего света.
F16	15	Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17-F20		Запасные
№		Реле цепи
К1		Очистителей фар
К2		Поворотников и аварийной сигнализации
К3		Очистителя лобового стекла
К4		Контроля исправности ламп стоп-сигнала и габаритных ламп
К5		Стеклоподъёмников
К6		Звукового сигнала
К7		Обогрева заднего стекла
К8		Дальнего света фар
К9		Ближнего света фар

Современные предохранители отличаются по цвету в зависимости от количества ампер.

5А – коричневый
10А – красный
15А – синий
20А – желтый
30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

№	Ток, А	Расшифровка предохранителей
F9	7,5	Правая задняя противотуманка
F8	7,5	Левая задняя противотуманка
F1	10	Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар
F7	30	Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла
F16	15	Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза. Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости
F3	10	Освещение салона и задний стоп сигнал
F6	30	Электрические стеклоподъемники, реле включения-отключения стеклоподъемников
F10	7,5	Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов
F5	20	Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал.
F10	7,5	Левая передняя фара габаритов Левая задняя фара габаритов
F11	7,5	Правая передняя фара габаритов Права задняя фара габаритов
F2	10	Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации.
F4	20	Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне
F15	7,5	Передний правый дальний свет
F14	7,5	Передний левый дальний свет Контролер включения света
F13	7,5	Левый ближний свет
F12	7,5	Правый ближний свет
№		Реле цепи
К1		Омывателей фар
К2		Аварийной сигнализации и поворотников
К3		Стеклоочистителей лобового стекла
К4		Контроля исправности ламп
К5		Стеклоподъемников
К6		Звукового сигнала
К7		Обогрева заднего стекла
К8		Дальнего света фар
К9		Ближнего света фар

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

№	Ток, А	Назначение (Предохранители)
1	15	Главное распределительное реле
2	15	Питание контроллера
3	15	Насос топливной системы
№		Назначение (Реле)
К4		Топливный насос
К5		Вентилятор системы охлаждения
К6		Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

1 — бензонасоса;

2 — главное;

3 — вентилятора.

Предохранитель:

f1 — бензонасоса;

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.

Предохранители ВАЗ 2114, 2115, 2113

№	А	Назначение
1	10	Лампы заднего противотуманного света, индикатор заднего противотуманного света, электродвигатель очистителя фар, реле очистителя фар (контакты), клапан включения омыва фар
1	20	Центральный замок, лампы заднего противотуманного света, индикатор заднего противотуманного света
2	10	Реле аварийной сигнализации и указателей поворота (в режиме аварийной сигнализации), индикатор аварийной сигнализации
3	7. 5*	Лампы стоп-сигнала, передний плафон освещения салона, центральный плафон освещения салона, плафон освещения багажного отделения, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine», маршрутный компьютер
3	10*	Лампы стоп-сигнала, плафон освещения салона, плафон индивидуального освещения салона, плафон освещения багажного отделения, реле контроля целостности ламп, маршрутный компьютер, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine»
4	20	Прикуриватель*, обогрев заднего стекла, реле включения обогрева заднего стекла (контакты), штепсельная розетка для переносной лампы
5	20	Вентилятор системы охлаждения, звуковой сигнал, реле включения звукового сигнала
6	30	Стеклоподъемники, реле включения электростеклоподъемников (контакты)
7	30*	Прикуриватель, электродвигатель отопителя, задний стеклоочиститель, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, реле времени омыва заднего стекла, клапан включения омыва лобового и заднего стекол, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
7	20*	Прикуриватель, электродвигатель отопителя, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, клапан включения омыва лобового стекола, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
8	7. 5	Правая противотуманная фара
9	7.5	Левая противотуманная фара
10	7.5	Лампы габаритного света по левому борту, индикатор габаритного света, лампы освещения номерного знака, подкапотная лампа, выключатель освещения приборов, лампы подсветки: (выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем)
11	7.5	Лампы габаритного света по правому борту, реле контроля целостности ламп*
12	7.5	Правая фара (ближний свет)
13	7.5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет), индикатор дальнего света фар
15	7. 5	Правая фара (дальний свет)
16	15*	Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, комбинация приборов, обмотка возбуждения генератора (в режиме пуска двигателя), реле контроля исправности ламп, блок индикации бортовой системы контроля, индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, маршрутный компьютер
16	20*	Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, обмотка возбуждения генератора (в режиме пуска двигателя), индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, вольтметр, индикатор воздушной заслонки карбюратора (подсос), индикатор низкого уровня топлива, стеклоочиститель лобового стекла, указатели температуры охлаждающей жидкости и уровня топлива.
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	-10, -18, -40, -48: Очистители фар (90.3747-01 — 21100-3747210-31 (-38, -48), 2105-3747210-02, 2107-3747210-02)
К1	Перемычка
К2	Аварийная сигнализация и указатели поворота (495.3747 — 21080-3747010-02 (-08))
К3	Прерыватель стеклоочистителя (526.3747 — 21140-3747710 (-00, -08))
К4	-00, -08, -10, 18, -30, -38, 40, 48: Контроль целостности ламп (4412. 3747 — 21100-3747410 (-00, -01, -08), 21150-3747410-00 (-01, -08))
К4	-60, -68: Перемычка
К5	-10, 18, -30, -38, -68: Стеклоподъемники (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К6	Звуковой сигнал (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К7	Обогрев заднего стекла (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К8	Дальний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К9	Ближний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)

Реле зажигания ваз 2114 где находится

Предохранитель на зажигание ваз 2114. Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

РазноеПредохранитель на зажигание ваз 2114

Автомобиль: ВАЗ-2114. Спрашивает: Губанов Виктор.Суть вопроса: Где располагается реле зажигания на ВАЗ-2114

Привет всем автолюбителям! С моим автомобилем ВАЗ-2114 начали твориться непонятные вещи. Всё началось с того, что вентилятор печки начал работать с перебоями (то работает, то нет), после этого аналогично забарахлили стеклоочистители и обогрев заднего стекла. Теперь ещё лучше, двигатель перестал заводиться, а при повороте ключа в замке зажигания до включения стартера, гаснет вся приборная панель.

Сперва подумал, что причина в стартере. У меня был новый в запасе, взял и поменял. В результате, при повороте ключа стартер срабатывает, но так двигатель и не заводится, в лучшем случае на раз 10. Пробовал с брелка заводить — с пол оборота без никаких проблем. В чем же всё-таки проблема? Может кто сталкивался?

Уже на многих форумах описывал свою проблему, посоветовали в первую очередь проверить реле зажигания. Но к сожалению я понятия не имею где это реле находится, так как ни разу его не менял.

Ребята, подскажите, где на 2114 находится реле зажигания?

Расположение реле зажигания

Расположение реле зажигания отмечено стрелочкой

Реле зажигания на ВАЗ-2114 находится слева от руля под декоративным кожухом. Его снимать не надо. Надо подлезть под руль и найти реле.

Реле зажигания выглядит так

carfrance.ru

Предохранители

07.06.2012

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Блок предохранителей

Схема предохранителей

К1 – реле очистителей фар.
К2 — реле указателей поворота и аварийной сигнализации.
К3 — реле очистителя ветрового стекла.
К4 — реле контроля исправности ламп.
К5 — реле стеклоподъёмников.
К6 — реле звуковых сигналов.
К7 — реле обогрева заднего стекла.
К8 — реле дальнего света фар.
К9 — реле ближнего света фар.
F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Порядок предохранителей сверху вниз

Предохранители на ЭБУ

Предохранитель на топливный насос (15А).
Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

Реле включения топливного насоса.
Реле включения электровентилятора радиатора охлаждения.
Главное реле.

Какой предохранитель сгорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Предохранители

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

vaz-2114-lada. ru

Где находится реле зажигания ВАЗ-2114: фото схемы и видео

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

печной вентилятор начнет работать с перебоями;
стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера.

Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять.

Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Источник: https://avtomotostyle.ru/raznoe/predohranitel-na-zazhiganie-vaz-2114.html

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1Реле включения электровентилятора К2Реле-прерыватель указателей поворота и аварийной сигнализации К3Реле стеклоочистителя К4Реле контроля исправности ламп стоп-сигнала и габаритных огней К5Реле включения стеклоподъёмников К6Реле включения звукового сигнала К7Реле включения обогрева заднего стекла К8Реле включения дальнего света фар К9реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителяЗащищаемые цепиF1(20A)Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.

Сигнализатор включения задних противотуманных фонарейF2(10A)Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализацииF3(10A)Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютерF4(20A)F5(20A)Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлажденияF6(30A)Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)F7(20A)Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящикаF8(7.

5A)Правая противотуманная фараF9(7.5A)Левая противотуманная фара. Реле включения противотуманных фар (контакты)F10(7.5A)Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормозаF11(7.5A)Лампы габаритных огней по правому бортуF12(7.5A)Правая фара (ближний свет)F13(7.5A)Левая фара (ближний свет)F14(7.5A)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.F15(7.5A)Правая фара (дальний свет).F16(15A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Источник: https://www.vazdriver.ru/blok_predohraniteley_2114/shema_i_raspolozhenie_predohraniteley_vaz_2113_2114_2115.html

Главное реле ваз 2114 где находится

Считаю данную информацию полезной. Схема с описанием позаимствованна с сайта: vaz-2114-lada.ru/2012/06/predoxraniteli/

описание: описание: описание: описание: описание: предохранители ваз схема

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Где находится реле зажигания в автомобиле ВАЗ-2114

К примеру, водитель может заметить следующее:

печной вентилятор начнет работать с перебоями;
стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
двигатель начал плохо заводиться.

Источник: https://the-avto.ru/drugoe/glavnoe-rele-vaz-2114-gde-nahoditsja.html

Реле зажигания ВАЗ 2114: принцип действия, неисправности и замена

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Принцип действия

[flat_ab id=»3″]

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Расположение реле зажигания ваз 2114

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

перебои в работе вентилятора печки;
проблемы с включением стеклоочистителей и обогрева стекол;
отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

ключ на 10;
крестовая отвертка;
шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

Отключить минусовую клемму от аккумуляторной батареи.
Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
Демонтировать кожух.
Аккуратно отключить старое реле от колодки с проводами.
Подключить новое реле к колодке.
Установить на место защитный кожух и зафиксировать его.

Реле зажигания в электросхеме

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Источник: https://VAZremont.com/rele-zazhiganiya-vaz-2114

где находится предохранитель стартера [ОТВЕТ ЕСТЬ]

Некоторые автовладельцы задают поисковикам вопрос, где находится предохранитель стартера ВАЗ 2114, но ответа не находят, потому что на ВАЗ 2114 и более ранних моделях авто этого производителя предохранитель для стартера не предусмотрен.
На нескольких сайтах под запрос о местонахождении предохранителя написаны огромные обзоры, рассказывающие о монтажном блоке, но и они не дают по сути ответа на поставленный вопрос, потому что в монтажном блоке предохранителя нет.

Защитная функция возлагается на вспомогательное реле – компактное приспособление, которое находится под рулевым колесом рядом с ручкой открывания капота.

Электросхема стартера

Чтобы разобраться с электрической частью стартера, ознакомимся сначала с его схемой попробуем разобраться как она работает, из каких элементов состоит, какую задачу выполняют отдельные элементы схемы.

Водитель вставляет ключ в замок зажигания (6) и поворотом ключа запускает процесс. Электроток от аккумулятора (2) направляется на генератор (3) и на втягивающее реле, смонтированное на пускателе(1). Запущенный генератор начинает вырабатывать электричество и направляет его на шины монтажного блока (4), откуда ток поступает на вспомогательное реле стартера и замок зажигания. Реле замыкает цепь и направляет ток на катушку втягивающего реле, которое в свою очередь бендиксом заставляет вращаться стартер. А тот запускает двигатель.

Где находится предохранитель стартера на ВАЗ 2114?

Как уже говорилось, предохранитель на стартере ВАЗ 2114 не предусмотрен. Возможно ошибку породило подключение стартера через монтажный блок. Но это устройство служит своеобразным распределителем, проводником электрического тока с низким сопротивлением через шины. Вторая причина, заставляющая автовладельцев искать, где расположен предохранитель стартера на ВАЗ 2114, это информация о том, что такой предохранитель имеется у Приоры. И он вместе со вспомогательным реле располагается в монтажном блоке, который, в отличие от ВАЗ Самара.

Где находится реле стартера на ВАЗ 2114?

У стартера ВАЗ 2114 два реле. Первое – втягивающее, оно смонтировано вместе с пускателем в одном корпусе. Второе реле – вспомогательное. Иногда его ошибочно называют разгрузочным. Это реле находится под приборной панелью, рядом с реле зажигания и реле задних противотуманок.

Эта маленькая релюшка попортила кровь не одному автовладельцу, не подозревавшему о ее существовании. Четырехконтактное реле, вынужденное при каждом запуске автомобиля выдерживать нешуточную нагрузку, выходит из строя оно довольно часто, и ремонтировать ее бесполезно. Лучше сразу менять.
Когда эта реле выходит из строя, стартер перестает запускаться. В ответ на поворот ключа слышатся только сухие щелчки.

Втягивающее реле

Втягивающее реле состоит из следующих элементов:

корпуса,
магнита с двумя катушками: втягивающей и удерживающей,
якоря,
возвратной пружины
контактов.

В тяговом реле может сломаться пружина, прогореть обмотки, контактные пластины. Большинство производителей выпускают неразборные тяговые реле, поэтому пытаться его ремонтировать, значит, потратить силы и время. Проще купить новый узел и установить его в корпус стартера.

Разгрузочное реле

Так выглядит вспомогательное реле.

Так выглядит схема подключения вспомогательного коммутационного устройства. На самом устройстве имеется схема подключения его ножек.

4 причины неработающего стартера на ВАЗ 2114

И хотя стартер – устройство электрическое, и работает от электрической энергии, его дефекты и неполадки можно условно разделить на две части: механические и электрические. В этой части статьи поговорим об электрических причинах неполадок пускового устройства ДВС, из-за которых он не хочет нормально крутиться.

1) Разрядился аккумулятор

Вообще с разряженным аккумулятором далеко не уедешь. Поэтому, если двери не сразу реагируют на кнопку электронного брелока, если стартер заводится медленно, стоит проверить напряжение в аккумуляторной батарее. При напряжении менее 10V следует проверить аккумулятор, и при необходимости зарядить его. А если вы давно уже эксплуатируете эту батарею, то возможно пришло время поменять и ее.

2) Окислились контакты на стартере

Если мы посмотрим на электросхему запуска, то заметим, что провода отходят не от самого стартера, а от втягивающего реле. Именно это устройство, смонтированное над стартером отвечает за электрическую работу механизма. Контакты могут окислиться, покрыться грязью на аккумуляторной батарее, от которой провод идет к тяговому реле, на самом реле. Необходимо зачистить провода, контактные клеммы и снова все закрепить. С этой работой справится даже новичок.

3) Отсутствие сигнала с замка зажигания

Водитель вставляет ключ в замок зажигания, поворачивает его, а в ответ тишина. Стартер не запускается. В чем может быть причина?
Прежде всего, выходит из строя контактная группа вследствие повышенной нагрузки.
Такая нагрузка возникает, когда автовладелец подключает новые гаджеты и устройства, не заложенные производителем. Чтобы снизить нагрузку на контактную группу, рекомендуется новые устройства подключать через реле. Вторая причина выхода замка зажигания из строя, это короткое замыкание. Возникновение замыкания – слабое звено в замках зажигания этой серии вазовских автомобилей. И конечно износ контактных дорожек и самих контактов приводят к необходимости заменить замок зажигания.

4) Замыкание обмотки стартера

Если при повороте ключа не срабатывает втягивающее реле и не начал вращаться якорь, либо он вращается очень медленно, причины неполадки кроются в самом стартере. Это может быть межвитковое замыкание в обмотке, обрыв витков или короткое замыкание на массу. Найти причины неисправности поможет мультиметр.
Если чувствуете, что при повороте ключа авто не заводится, не держите ключ в положении «старт» более 15 секунд. В противном случае это чревато более серьезными поломками. Если у вас нет опыта в ремонте электрики автомобиля, вызывайте специалиста.

Видео: Не крутит стартер на ВАЗ 2114 — причины

Не работает форсунка ВАЗ 2114. Схема подключения вентилятора охлаждения WAZ

Вентилятор служит для формирования воздушных потоков, которые направляются к радиатору двигателя. Это нужно для того, чтобы охладить циркулирующую по нему жидкость.

Если машина движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных воздушных потоков. Но когда машина переходит в режим медленного движения или простои с включенным двигателем, роль гребного винта становится незаменимой.

Включение происходит после поступления соответствующего сигнала от электронного блока Control. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится на открытом пространстве с тыльной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда ситуация с показателями температуры требует:

Неисправен электродвигатель вентилятора, то есть привод;
Произошла поломка предохранителя, который сгорел;
Реле отказано;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Найти неисправность

Зона в поиске проблемы	Пояснение
Проверить пропеллер	Разъем на гребном винте отключен и подключается непосредственно к аккумулятору. Если вентилятор заработал, с приводом все нормально. Если винт все равно не крутился, проблема в электродвигателе .
Электропроводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и убедиться в контактах датчика
	Эти два элемента можно найти на открытом пространстве слева ближе к водителю внутри монтажного блока.Предохранитель — это предохранитель с обозначением F4 на номинальный ток 20а. Проверить можно, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проведите чек тестером
	Находится там же, где предохранитель. Для эффективных проверок лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт затянут, значит датчик сломан. Требуется замена

Когда менять

Если причиной всех проблем был сам вентилятор, его не нужно менять, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипниками или щетками.

Если причина поломки — выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше заменить весь привод.

Если охлаждающий винт не работает, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резиновых элементов, прокладок главного блока цилиндров и крышки клапанов. Не далеко до разрушения компонентов поршневой группы.

Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

Цена вопроса

Прежде чем приступить к решению проблемы с неработающим гребным винтом радиатора, важно знать многие детали и стоимость работ.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены при техническом обслуживании станции от 400 руб. И выше. Хотя тратиться на это не обязательно, ведь самостоятельная замена займет у вас не более получаса.Да и ничего сложного здесь нет.

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, вам понадобится достаточно небольшой набор инструментов, в который входят:

Отвертка крестовая;
Ключ торцевой на 8 миллиметров;
Концевой ключ составляет 10 миллиметров.

Если готовы, то приступайте к работе.

Установите автомобиль на плоскую площадку, включите ручной тормоз. На всякий случай под колесо своего ВАЗ 2114 можно поставить дополнительные опоры.Меры предосторожности никогда не помешают.
Поднять капот, выключить аккумулятор от минусовой клеммы.
При помощи ключа на 10 миллиметров демонтируются крепления корпуса воздушного фильтра.
Вооружившись отверткой, ослабляем фиксатор воздуховода, находящегося на датчике расхода воздуха. Так вы сможете удалить гофру. Сделай это.
На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их закручивают отверткой, после чего достает с места посадки фильтрующий элемент.
Теперь возьмите ключ на 8 миллиметров и снимите крепление воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините башмак от провода от разъема сломанного вентилятора.
Снимите крышку вентилятора, захватывая исполнительный механизм, то есть электродвигатель.
Вооружившись ключом на 10 миллиметров, нужно демонтировать три крепежных болта, удерживающих электромотор на корпусе.
Установить новый вентилятор на место старого устройства.
Возвращаем все крепежи на места, соединяем коннекторы, сборку производим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. До включения вентилятора и пропеллер не крутит. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если он не остановился, выключите мотор. Повторите эксперимент.

Перегрев двигателя приводит к серьезным проблемам: поршень может поощряться, прокладка блока цилиндров делает сама себя, что приводит к необходимости проведения капитального ремонта мотора. Для защиты силового агрегата от перегрева важно поддерживать стабильную работу охлаждающего вентилятора. В этой статье мы обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип работы

Вентилятор — это устройство, позволяющее повысить эффективность охлаждающего радиатора. Радиатор забирает тепло от мотора и отдает его воздуху. Этот процесс ускоряется за счет продувания лопастей электровентилятора.

Охлаждающая жидкость проходит через закрытую герметичную систему. Ее задача — отводить излишнее тепло от перегретых частей двигателя. Горячий тосол перетекает в радиатор, подвергается охлаждению и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок.Падающий воздушный поток во время движения автомобиля способствует быстрому отведению излишнего тепла из пространства наддува.

Но когда машина стоит в пробке или работает на холостом ходу, воздушный поток перестает охлаждаться. В этом случае система охлаждения может не справиться со своей задачей. Для искусственного создания воздушного потока предназначен электровентилятор радиатора. Мощность вентилятора на ВАЗ 2114 — 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм устройства.Он создает искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не будет снижен до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластиковых лопастей, установленных на валу EDG. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

Есть основной и дополнительный клапаны. Когда температура достигает 85 градусов по Цельсию, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный насос электрический;

6 — реле зажигания.

Реле и предохранители могут иметь другой порядок. Поэтому нужно ориентироваться по цвету проводов. Главное реле всегда находится внизу.Найдите реле, от которого тянется розовый тонкий провод с черной полосой. Он идет от главного реле через контакт 85. Будьте осторожны! Не путайте с красной тонкой проводкой, которая также имеет черную полосу и тянется от контроллера. И найди белый толстый провод с черной полосой (87 контакт). Вот и реле вентилятора охлаждения. Рядом с ним всегда предохранитель. Это цепной элемент.

Диагностика вентиляторного охлаждения

Если на панели приборов есть сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что на ВАЗ 2114 не работает вентилятор.Главный признак неисправности — механизм не запускается даже при значительном повышении температуры. Срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным охлаждающим электрическим вентилятором. Это может вызвать повреждение головки блока цилиндров.

Если на ВАЗ 2114 не работает вентилятор охлаждения, то причиной могут быть следующие неисправности:

Отказался датчик мощности вентилятора на ВАЗ 2114.
Нет контакта на разъеме датчика.
Обрыв проводки.
Неисправность реле электровентилятора.
Сгорел предохранитель.
Устройство аварийного устройства.

Отсоединить разъем устройства. Подключите его к клемме аккумулятора. Сохранение полярности. Если прямое подключение к источнику энергии запускает электродвигатель, значит, привод работает. Возможно, проблемы произошли в проводке, в предохранителе или в датчике температуры.

Теперь пришла диагностика предохранителей.Для этого даже не нужно открывать пластиковую коробку. При выходе из строя реле одновременно с вентилятором перестает работать и щелкает он. Следовательно, если вы заметили пропадание звукового сигнала, значит, предохранитель точно сгорел. Найти его можно в заготовке в пластиковом ящике небольшого размера. Отпускаем крышку, прижимаемую двумя защелками, пинцетом вытаскиваем сгоревший предохранитель и меняем на новый.

А вот диагностировать реле довольно сложно. Особенно тем, у кого автоэлектрика исключительно на «ты».Чтобы проверить работоспособность, проще всего найти исправное реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, необходимо отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором начнет дуть электровентилятор. Если вентилятор запускается при позднем отключении разъема, скорее всего, вышел из строя датчик.Его замена займет не более пяти минут. Вам просто нужно открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пора его менять. Иногда можно просто заменить поврежденный подшипник или щетку. Но при неисправности электродвигателя гораздо проще обзавестись новым механизмом.

Как заменить

Если вы уверены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ ремонта — это полная замена устройства.Нет смысла тратить деньги на новый кожух. Дешевле просто купит новый электродвигатель.

Необходимый инструмент

В специальном инструменте нет необходимости. Работа выполняется элементарно просто с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения, не разбирая радиатор.

Отсоедините колодку и жгут провода устройства от кожуха.
Выкрутите крепежные болты ключом на 10.
Отверните нижнюю гайку крепления.
Торцевой ключ на 10 отворачивает гайку крепления от радиатора.
Торцевым ключом на 8 откручиваем две гайки вязальной пластины.
Снимите пластину.
Снять электровентилятор с кожухом.
Приступаем к разборке электродвигателя. Ключом на 10 откручиваем три крепежные гайки и снимаем двигатель вместе с лопастями.
Отверткой повернем стопорную шайбу.
И снимите.
Снимите крыльчатку.
Надид крыльчатка на новом моторе. Убедитесь, что штифт вала попал в канавку рабочего колеса.
Соберите сборку в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электровентилятор работает постоянно?

Иногда возникает другая проблема. Многих автолюбителей интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

Возможны четыре причины неисправности:

произошло замыкание в электрочашках;
Произошла поломка реле электровентилятора;
требуется замена термодатчика;
сломался электронный блок.

Чаще всего вентилятор начинает беспрерывно работать в результате замыкания проводов. Электрическая цепь остается во включенном состоянии независимо от сигналов термодатчика и реле.

Для устранения неисправности нужно прозвонить каждый провод и найти место проплавления. Иногда это заметно даже при визуальном осмотре.

Если транк не помогает определить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому проще купить новое реле для диагностики и поставить вместо старого.

Если не помогает, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электродвигателя вентилятора ВАЗ 2114.

При хорошей работе всех остальных элементов системы необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема возникла все же в нем, необходимо выполнить полный сброс ошибок.Иногда помогает только полная перепрошивка. Не каждый способен на эту работу. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно настроить кнопку принудительного запуска и выключения вентилятора на ВАЗ 2114.

Такое решение может оказаться вполне кстати, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно включить вентилятор для охлаждения двигателя.

Желаемое устройство

Включение происходит после поступления соответствующего сигнала с электронного блока управления.ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится в роторном пространстве задней частью радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда того требует ситуация с показателями температуры:

Вышел из строя электродвигатель вентилятора, то есть привод;
Произошла поломка предохранителя, который сгорел;
Реле отказано;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Найти неисправность

Зона в поиске проблемы	Пояснение
Проверить пропеллер	Разъем на гребном винте отключен и подключается непосредственно к аккумулятору. Если вентилятор заработал, с приводом все нормально. Если винт все равно не крутился, проблема в электродвигателе .
Электропроводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и убедиться в контактах датчика
Предохранитель	Эти два элемента можно найти на открытом пространстве слева ближе к водителю внутри монтажного блока.Предохранитель — это предохранитель с обозначением F4 на номинальный ток 20а. Проверить можно, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проведите чек тестером
	Находится там же, где предохранитель. Для эффективных проверок лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт затянут, значит датчик сломан. Требуется замена

Когда менять

Проверка цепи

Предохранитель

Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

Цена вопроса

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО — от 400 руб. И выше.Хотя тратиться на это не обязательно, ведь самостоятельная замена займет у вас не более получаса. Да и ничего сложного здесь нет.

датчик температуры

Замена

Отвертка крестовая;
Ключ торцевой на 8 миллиметров;
Концевой ключ составляет 10 миллиметров.

Если готовы, то приступайте к работе.

Установите автомобиль на плоскую площадку, включите ручной тормоз. На всякий случай под колесо своего ВАЗ 2114 можно поставить дополнительные опоры. Меры предосторожности никогда не помешают.
Поднять капот, отсоединить второстепенную клемму от АКБ.
Ключом на 10 миллиметров демонтируем крепеж корпуса воздушного фильтра.
Вооружившись отверткой, ослабляем фиксатор воздуховода, находящегося на датчике расхода воздуха.Так вы сможете удалить гофру. Сделай это.
На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их закручивают отверткой, после чего достает с места посадки фильтрующий элемент.
Теперь возьмите ключ на 8 миллиметров и снимите крепление воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините башмак от провода от разъема сломанного вентилятора.
Снимите крышку вентилятора, захватывая исполнительный механизм, то есть электродвигатель.
Вооружившись ключом на 10 миллиметров, нужно демонтировать три крепежных болта, удерживающих электромотор на корпусе.
Установить новый вентилятор на место старого устройства.
Возвращаем все крепежи на места, соединяем коннекторы, сборку производим в обратной последовательности.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями — пострадали другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, исключить второй вариант невозможно.

По желанию владельца ВАЗ-2114 он может быть оснащен кондиционером, позволяющим комфортно все ощущать в эти жаркие летние дни в салоне этой легковой машины. Затем при включении кондиционера необходимо включить вентилятор системы охлаждения двигателя вне зависимости от того, какая температура будет на уровне охлаждающей жидкости. Потому что так работает электрическая схема включения, с кондиционером.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор системы охлаждения двигателя должен работать при нагревании антифриза до 101 градуса. Если электродвигатель вентилятора включается и начинает работать даже на непрогретом двигателе, то водителю необходимо будет решить эту проблему.

Вначале необходимо проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДПТ), который находится в головке блока цилиндров, на его впускном патрубке.Если они по каким-то причинам стали сильно лезть, то вентилятор должен включиться, так как этот ложный сигнал говорит контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Так как контроллер не знает, что этот сигнал ложный, он естественно включает вентилятор на работу.

Вторая причина того, что вентилятор ВАЗ-2114 непрерывно работает, может быть связана с «глюком» контроллера, который включает его в управляющий сигнал датчика охлаждающей жидкости, и после снижения температуры антифриза в результате вентилятор работает, отключать не хочет.Это может быть связано с прошивкой контроллера.

Напряжение на выводах вентилятора охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле, и предохранители, расположенные в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль. Если нажать на контакты этого реле, вентилятор включится и заработает сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и потом не выключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с термостатом. неисправность, которая отказывается открывать свой клапан для обеспечения циркуляции жидкости по большому кругу (через радиатор).Проверить это достаточно просто. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, прогрейте его до рабочей температуры и протрите рукой шланг ведущего радиатора.

На все автомобили с инжектором Двигатель Установлен электрический, а не механический вентилятор. С механикой все было проще … Электродвигатель вентилятора включается в сеть через реле, а сигнал на это реле подает блок ЭБУ . Кроме того, в цепи двигателя присутствует предохранитель, подключенный непосредственно к ЭБУ.Если вентилятор охлаждения не работает, на ВАЗ-2114 можно проделать одну уловку: отсоединить датчик DPET и запустить двигатель. А если вентилятор начинает вращаться, проблема должна быть записана в датчике.

Чтобы не исследовать разводку «от и до», достаточно посмотреть одно видео. Здесь все уже сделано.

Диагностика вентилятора охлаждения — поиск неисправности

Датчиков температуры будет два: один, который подключается к компьютеру.Его надо выключить — второй оставить, как есть.

Дварм на двигателе 11183

Отключаем разъем, но сам датчик не разбираем. Далее переводим ключ в положение 1, ну и т.д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель — в другом. Нам понадобится предохранитель F5 (20а). Кстати, фанат связан с ним и Клэксоном.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Основной монтажный блок Устанавливается под капотом, а дополнительный — у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» расположено внизу. И тогда возможны варианты:

Реле вентилятора установлено посередине;
Также это реле можно настроить.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати предохранитель всегда ставится возле нужного нам реле. Это часть фанатской сети.

EU выходов блока

для ЭБУ BOSCH M7.9.7 Выход на реле вентилятора — клемма 68. Команда «Включено» соответствует уровню «0 вольт». На блоках MP7.0 это выглядит не проще — клемма 46 подключена к реле, и с нее тоже снят потенциал «ноль».

Если главное реле выключено, реле вентилятора не смогут работать.

Не работает вентилятор — поменяй сам

Попробуйте сделать так: нужно закинуть «минусовую» клемму с анкб (клавиша «10»), а затем отключить разъем мотора.

Разъем питания вентилятора

Если теперь снова подключить аккумулятор, одна из двух клемм может быть названа «+12». Теперь можно переходить в Wa-Bank: «минусовый» шнур от вентилятора подключается к «массе» с помощью тройника. Часто на хэтчбеке ВАЗ-2114 вентилятор не работает, потому что неисправна не проводка, а мотор. А затем произведите замену.

Разборка, все ступени

Еще раз убеждаемся, что отключили аккум. Отключите разъем, как описано выше.Далее откручиваем две гайки, удерживающие «стопор» (см. Фото).

Кронштейн упорный над кожухом

По углам пластиковой рамки четыре гайки. Их необходимо открутить ключом на «10».

Одна из четырех гаек

Рамка застежки вместе с вентилятором вынимается вверх. Как видите, все просто.

Установка узла производится в обратной последовательности. Можно заменить мотор, и корпус рамы.

Артикула

2108-1309010 — кожух;
2109-1308008 (-01, -02) — мотор в сборе с крыльчаткой;
2103-1308010-10 — крыльчатка;
12605571 — Шайба шпальная;
16102311 — Гайка М8.

Выводы: что именно делать, если вентилятор не работает (алгоритм действий)

Сначала проверьте, подается ли «плюс» на одну из клемм в разъеме.Затем подключите разъем от «массы», чтобы проверить работу электродвигателя. В некоторых случаях вы можете наблюдать это:

Фигурный предохранитель F5 и удлинительный предохранитель;
Реле вентилятора срабатывает, как надо;
Исправлен датчик Джтох;
Мотор можно включить только подачей потенциала «0 вольт».

Вывод здесь будет один: развернулся контакт «масс», которым заканчивается вся линия снабжения. Значит вам нужно будет обратиться к автоэлектрику.Все остальные недостатки можно победить сам.

Элемент F5 может быть сломан в результате замыкания кластера. Но тогда разъем не вызывает «+12», что должно сразу мешать.

Видео пример: Упрощение штатной схемы работы вентилятора (настройка)

ВАЗ 2114 провода ведущие приборной панели

Может тема битая, но когда начал искать информацию как это сделать, у меня в основном было случайное подключение и статья про подключение новых кнопок на 2110.

Начну с того, что с недавнего времени стал счастливым обладателем 14 панели по приемлемой цене)

Собственно этот девайс

скинул довольно быстро, через полчаса старый взял и тот такой же шаг как этот (проводка и замок остались от carbus версии моей машины :-)) то возник вопрос с подключением щита (с чем собственно справился гугл поиск Информации полно) и методом научного тика).
Собственно закончилась самая легкая часть, начался геморрой с подключением парной кнопки внешне загорается, как я уже сказал четкого и адекватного ответа Как чмокать 09 проводку с этой кнопкой я не нашел (хз может криво искал, но да ладно)))) ну да ладно))) Scientific and Tester Этот прибор удалось подключить.
Внизу кнопка наружного освещения 2109, распиновка по цветам проводов для удобства)))

кнопка 2109.

Теперь кнопка наружного освещения 2114, распиновка по цветам проводки 2109)))

Контакты A и E необходимо замкнуть друг с другом, чтобы загорелась кнопка включения света)

Перейдите к кнопкам обогрева стекол 2109 и противотуманным фарам, колодки этих кнопок выглядят одинаково

где 1, 2 замыкаются на включите контактную кнопку, A, B — подсветка кнопки (включается с габаритами) C, D — отдельный провод для индикации активности кнопки (находится отдельно от основной площадки).

Для начала такая схема (в принципе простая, ищем кнопку нужно видеть цвет проводов и прикрутить к новой кнопке)

Простите за подписи клюв выше, подписал для себя за отсутствие цветного принтера)))))

ну собственно распиновка кнопок 2114 (противотуманки и обогрев подключены поровну)

а, в — индикация кнопки (горит с габаритами), C, D — индикация активности кнопки (загорается при включении).

Ну а подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 Пиновая)

1 Предохранитель устройства защиты (не подключен, наверное не нужен :-))))
2 к выводу зажигания
3 Масса (черный провод, для навигации по земля)
4 к датчику уровня жидкости втулки
5 к датчику уровня масла
6 к датчику охлаждающей жидкости
7 к датчику уровня тормозной жидкости
8 к датчикам износа тормозной системы
9 контрольных реле реле

и клемме BSK 2114 (13 Pinuse)

1 Уровень масла
2 к датчику охлаждающей жидкости
3 к датчику уровня втулки
4 ремня безопасности (если нет, то фиг с ними :-))))
5 к датчикам износа тормозных тяг
6 Водительские двери Congors
7 Пассажирские двери Congre
8 Salon Flafth Turning Chain
9 ключ в замке зажигания (у меня старый замок, который меня не заботит вставленный ключ, поэтому я удалил 9 контакт с оранжевым проводом красного колодка (перманент +) я знаю, что это не правильно т, а что делаешь)
10 Реле контрольных ламп
11 Масса
12 хз (не используется)
13 к выводу зажигания

путем подключения БСК 2114, из-за того, что у меня неправильный замок и 9 клемм У меня сняли постоянный + на красном блоке, БСК начинает работать после запуска двигателя.

Бродит по Google Scheme Connection BSK 2114 в 2109, но если подключиться к той схеме, стартер продолжает крутиться даже после того, как вы выбросили ключ.
Вот схема

это связано с тем, что 9 и 13 контакты замкнуты друг с другом, что видимо не правильно, а собственно по этой схеме у меня не получилось соединить (((поэтому проще распечатать растрировку обеих туфель.

Ну и в эпилоге провода короткие и их нужно удлинить, не полениться и воспользоваться паяльником и термоусадкой, да, времени больше, но зато будет посмотри получше)))

п.S. Если кто знает, как сделать так, чтобы БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, стартер постоянно крутится, пишите в комментариях.

ну в принципе и все, сегодня запустил и проверил)

die Achtung: Дополняем статью, проблема с БСК решается накиданием 13 колодок на постоянный плюс на красный блок (оранжевый провод) ровно тот же провод который идет к 9 контакту БСК)

Автомобиль ВАЗ 2114 разработан на базе модели ВАЗ 21093 и является улучшенной версией.Появился внешний вид обновленных моделей, система обогрева приборных панелей, электрические стеклоподъемники, рулевое управление и регулируемая рулевая колонка. Коснулись доработки и электрической части машины, в частности проводки.

Детали электропроводки

Однопроводная схема (применительно ко всей электропроводке) имеет выводы потребителя и истока, замкнутые на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй разъем.

Электропроводка включает в себя следующие компоненты:

Блок-фара.
Фара противотуманная.
Индикатор температуры.
Корпус монтажного блока.
Электродвигатель вентилятора в системе охлаждения двигателя.
Накладка подключена к группе зажигания.
Лампочка распределительного щита.
Разъем электродвигателя заднего дворника.
Устройства.
Прокладка подключения сигнального сигнала.
Электромотор дворников лобовых.
Корпус сигнального громкоговорителя (ССУ).
Индикатор, показывающий объем воды в омывателе для стекол.
Индикатор режима передних тормозных колодок.
Индикатор количества масла.
Корпус генератора и стартера.
Фара заднего хода.
Световой индикатор подачи смазки под давлением.
Корпус мотора очистителя лобового стекла.
Корпус лампочки под капотом.
Индикатор температуры охлаждающей жидкости двигателя.
Аккумулятор.
Корпус реле противотуманных фар Авто.
Индикатор охлаждающей жидкости.
Проводка датчика тормозной жидкости

Автоматические выключатели

На самом деле всегда проводка ВАЗ 2114 замыкается на флисовые предохранители. Такие предохранители защищают не только схему генератора и подзарядные устройства, механизм силового агрегата машины, а также реле обмотки от размыкания.

Перед заменой вышедшего из строя предохранителя цепи питания необходимо выяснить причину перегрузки проводки, а также ее устранение.Поиск причины будет намного проще, если вы предварительно ознакомитесь со следующими материалами. Ниже приведен список предохранителей и их цели.

Данные (название предохранителя и защищенная электрическая цепь) демонстрируют полный список Все типы предохранителей проводки. Для каждой машины их количество может отличаться.

В дополнение ко всем вышеперечисленным предохранителям, находящимся в монтажном блоке, есть еще 3 предохранителя. Эти предохранители расположены под полкой магазина. Вот контроллер и схема реле, с помощью которых осуществляется управление.силовой агрегат ВАЗ 2114.

Долго искал эту торпеду, т.к. наш город маленький и найти сложно. В итоге купил в Ярославле за 2000р в сборе

Принес

домой и на следующий день начался процесс установки. Сначала привез каркас в салон

и прикрутил, прикрепил на 4 болта на мой взгляд (торпеда понравилась тем, что крепления там металлические, в отличии от ВП)

Прикрутил и попробовал «торчать», сел как приколол).Сам мозг прикрепил так

Вот посмотрел установлен =)

Далее начал заниматься проводкой, не скажу, что до этого особого опыта у меня не было. Сначала в какие-то воткнул, там все всплыло белые проблемы, потом всякие кнопки и все такое. Процесс не остановился, я уже был в предвкушении старта) Сразу точно не помню или нет Купил замок зажигания от ВАЗ 2110 нового образца (старый приделать не смог).Все вставил ключ в замок … Не включается бензонасос, я так понимаю скорее всего проводку с мозгом не подключал, так выгляжу. Стал искать в проводке разъем идущий на контроллере, нашел что-то похожее (по схемам разобрался, куда выходить) но мне почему-то не подошло, в дальнейшем выяснилось что это стоит проводка торпеда от машины с бош 7.9.7 (щас точно не помню). Такой был разъем от старой проводки

и так из нового

Схемы рисков в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавлено)

А вот еще схема пилота старого полюса и нового

Пробовал и на АЗС «сори») ключ на старт… не крутит стартер. Думал так долго и не понял почему, округлил) Придя домой начал рыться в инете в поисках этой проблемы, так как в дальнейшем была какая то проблема с релюшами, если воткнуть реле от ВАЗ 2109 , он не скручивается и пришлось замкнуть провода по прямой (щас так иди). Тоже не подошел разъем печки, но я запросто его переделал (думаю, не возникло бы вопросов, как когда бы он увидел в чем разница).Еще проблема заключалась в том, что цвет некоторых проводов на схеме не совпадал с реальностью (так что лучше пересчитать все провода, цифры максимально совпадают). За время установки научился меньше разбираться в электрике и пользоваться тестером)

Четырнадцатая модель «Жигулей» — модификация «девятки». Следовательно, схема подключения ВАЗ 2114 аналогична схеме ВАЗ 21093. Однако окна, доработки появились и в более поздней модели. приборная панель и другие факторы, которые не могли оставить след на схеме электрооборудования.

Причины поломок, которые генерирует проводка автомобиля

Став владельцем железного коня, невольно становясь мастером ремонта и ввода в эксплуатацию. Бывают редкие случаи, когда машина абсолютно по любому вопросу сразу уходит в СТО. Так получилось, что в российских машинах по крайней мере общие технические вопросы решает непосредственно владелец. Отдельный пункт работы — электросеть автомобиля и вмешательство в его работу. За годы и доработки авто просто обмотали проводами, и это связано с большим количеством опций комфорта, которые машина приковывала.Четырнадцатая модель не стала исключением.

В дополнение к базовому комплекту (осветительные приборы, пульт управления и другие устройства) к автомобилю пришло дополнительное электрооборудование: датчики температуры воздуха, стеклоподъемники, замки замков и многие другие электрические зависимые элементы.

Бывает, что какая-то мелочь случается в самый неподходящий момент и мешает комфортному и безопасному передвижению. Поэтому в бардачке каждого автовладельца обязательно должна быть схема электрооборудования автомобиля в цветном исполнении, инструмент для работы с проводкой (на крайний случай обычный канцелярский нож) и изолента.

Общая информация по электромонтажу

Развернутая электросхема ВАЗ 2114 на первый взгляд приводит в недоумение: ловишь себя на мысли, что обычному смертному в этой «паутине» не дано. Но пара минут сосредоточенного просмотра «Карты сокровищ» — и общий принцип Системы уже приближаются. Возможно, электрик — это не вопрос, требующий всестороннего обучения, а чтобы выяснить и устранить причину появления лампочек или самостоятельно заменить пару проводов.

По сути однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузове. При работе с электриком также стоит учитывать, что все элементы, за исключением некоторых, например, подзарядки автомобильного генератора, замыкаются на предохранители.

Скорее всего, возникшую проблему можно решить банальной заменой предохранителя. Однако для начала все же стоит выяснить и устранить проблему, которая привела к перегрузке.

Изменения в схеме проводки 14-го.

Имея общую базу с «девяткой», четырнадцатый ранее оснащался заимствованным у модели ВАЗ 2111 восьмицилиндровым двигателем объемом 1,5 л с инжектором. Чуть позже ему на смену пришла версия ВАЗ 11183-1000, соответствующая стандарту Евро-3. ВАЗ 2114 Инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 тоже поменялась.

Узлы	Инновации
В наличии Теперь проводка для подключения к электронному коммутатору.Также появился жгут для подключения к клемме модуля зажигания.	Замена высоковольтных проводов потребует дополнительного внимания, ведь подключение подключения зависит от года выпуска автомобиля. Чего только стоит то, что до 2004 года устанавливались модули зажигания 4-х контактные, а после — 3-х контактные.
Подключение клапана адсорбера к контроллеру системы впрыска также дало дополнительный дополнительный элемент.	Адсорбер — электромеханическое устройство, предназначенное для вентиляции и удаления конденсата в газовом резервуаре.
Осложнения коснулись салонной части.	Торпедо получил доработки в виде внешнего вида БК (бортовой компьютер), новой приборной панели и изменения положения бардачка.

Сложная электрическая мощность четырнадцатой модели — не только следствие расширения функциональности. Инженеры АвтоВАЗа заложили дополнительный потенциал в виде вариантов обогрева наружных зеркал заднего вида и обогрева сидений.

У поло

седан не работает подогрев лобового. Предохранители и реле Volkswagen Polo, электрические схемы

Артикул: 6Ru845011FNVB (Аналоги и замены на запчасти 6RU845011FNVB)

Новое оригинальное лобовое стекло

с подогревом (комплектация PR-4GX + 4L2) с оригинальным номером: 6GU 845 011 F (архивный номер детали: 6GU 845 011 с NVB). Фото такого стекла представлены ниже. Стоимость и возможные сроки доставки указаны в таблице внизу данной страницы сайта.

В зависимости от комплектации вашего автомобиля оригинальный номер детали может отличаться от указанного выше.

Также в нашем магазине Вы можете приобрести лобовое стекло без обогрева, оригинальный артикул:. Нажав на ссылку с оригинальным номером детали, вы можете ознакомиться с ее стоимостью и возможными сроками доставки.

Наряду с такими очевидными требованиями к лобовому стеклу, как качественная оптическая прозрачность и точность посадки, необходимо соблюдение и других важных требований.

Вот, например, достаточная степень прочности и жесткости на кручение, так как не только фланец на раме корпуса держит стекло, но и корпус стабилизируется за счет соединения со стеклом. Неисправное, слишком слабое или поврежденное стекло при сильных движениях тела, например, на неровной дорожке, может дать трещину. Кроме того, стекло должно выдерживать большую разницу температур в машине и на улице. В режиме прогрева зимой или при работе кондиционера лобовое стекло дополнительно подвергается сильному поверхностному напряжению в результате перепада температуры внутри стекла.

Оригинальное лобовое стекло Volkswagen Polo Sedan соответствует всем требованиям.

Обратите внимание, что многие неоригинальные лобовые стекла продаются без пломб.
А оригинальное нижнее уплотнение идет только в сборе с оригинальным лобовым стеклом.

Варианты стоимости и сроки поставки данной запчасти:

Цены на запчасти 6RU845011FNVB, аналоги и замены:

Производитель:	Комната:	Имя:	Срок поставки:	Цена:
6RU845011F NVB.	6LU845011FNVB.	Лобовое стекло	5-7 дней.	13900 руб.	купить
Ваг.	6LU845011FNVB.		5-14 дней.	14400 руб.	купить
Ваг.	6LU845011FNVB.	Стекло лобовое 6RU845011D NVB	0 — 2 дня.	14850 руб.	купить
ваг.	6LU845011FNVB.	Стекло лобовое 6RU845011D NVB	5-9 дней.	14850 руб.

Прочитать 7 мин.

Классические линии кузова, спартанская внешность, надежная силовая установка и, конечно же, фирменный немецкий комфорт — дизайнеры и инженеры из Вольфсбурга New Sedan Volkswagen Polo. Передав свежую версию автомобиля в руки калужских мастеров, немцы дополнили проект «фишками», разработанным специально для российских условий.

Одно из них — обогрев заднего стекла. Это стандартно для. К тому же ничего удивительного. Сегодня сложно найти автомобиль, в котором вдоль заднего стекла были бы протянуты традиционные газовые нити.

Но так было не всегда. Двадцать лет назад приятное и очень удобное мероприятие было в нашей стране в чудо. Когда вазовская «пятерка» или «семерка» проезжала по улицам с установленными лентами обогревателя, она сразу попадалась на глаза опытным автомобилистам, взвешенным в передовых технологиях.Такой новинкой не было греха похвастаться родственниками или знакомыми.

Но все рано или поздно устарело. В наши дни вариант обогрева заднего стекла работает на большинстве современных автомобилей.

Принцип нагрева стекла

Принцип работы устройства прост. Его основная цель — нагреть поверхность стекла до положительной температуры. Одна сторона клемм с резьбой подключена к электросистеме, другая к «массе». Ток попадает в нити, они нагреваются, разнося тепло по площади.Зима во дворе или летом функция должна эффективно работать при нажатии кнопки.

Очень полезная вещь. Ведь каждый автолюбитель неоднократно сталкивался с проблемой голубя или потерянных очков. Согласитесь, это настоящий кошмар!

Представьте: идет дождь, все окна открыты из-за разницы температур. Как сдать обратно? Пока боковые дефлекторы будут подогревать воздух и рассеивать конденсат на стеклах, времени будет много. Приходится либо подождать, либо вручную протереть поверхность тряпкой.Третий вариант — использовать электрообогрев заднего стекла. Будет намного быстрее справиться с избытком влаги, обеспечивая отличный обзор для маневра.

Причин может быть несколько. К ним относятся нарушения контактов резьбы с электросистемой седана, поломка реле отопителя или банально перегоревший предохранитель.

Интересно, что при неисправностях с обогревом задней части на поло седане единственный вариант ремонта, который могут предложить официальные дилеры, — это полная замена стекол.Они не занимаются восстановлением резьбы или других элементов системы. Поэтому в целях экономии средств рационально возьмет ситуацию под свой контроль. К тому же процедура восстановления занимает не так уж много времени и даже автолюбитель справится с ней без опыта.

Первая гипотеза, которая должна прийти в голову, — это сгоревший предохранитель. Это самое безобидное, что может случиться на поло-седане с системой отопления. Блок предохранителей находится под рулевой колонкой автомобиля.Предохранитель находится под номером 53 с правой стороны в нижнем ряду. Его ток 30а. Чтобы проверить пригодность элемента, зарубите его тестером.

Если все в порядке или установлено в гнезде, новый предохранитель не решил проблемы, которые проверяют реле. Сам прибор разбирать, конечно, не стоит — проще купить новый образец. Чтобы добраться до коммутатора:

Снять отрицательную клемму AKB.
Демонтируем магнитолу с переходной рамкой.
Плоской отверткой обращаюсь к нижней части блока управления климатической установкой, вытаскиваю из панели приборов и развертываю.
Блок содержит три переключателя: обогрев передних сидений, сигнализация и обогрев заднего стекла. Преодолевая сопротивление фиксаторов, достаньте из розетки выключатель, отвечающий за обогрев заднего стекла.
Установите новый выключатель и соберите все в обратном порядке.

Если работы не дали результата, то внимательно осмотрите штекерные разъемы на заднем стекле по краям.Вполне возможно, что скопившаяся грязь или коррозия мешают току к нагревательным элементам.

Самая большая проблема, которая может случиться, — это сломать нити накаливания. Каждая нить соединена с вертикальными шинами и работает независимо от других «волокон». Чтобы определить, какой из них не работает, достаточно взглянуть на горизонтальные полосы на стекле.

Установить конкретный зазор гораздо сложнее. В некоторых случаях это можно обнаружить визуально. Если его не видно, проще всего воспользоваться вольтметром.

Помимо вольтметра можно также использовать омметр или автомобильный щуп.

Если не работает функция обогрева заднего стекла, можно воспользоваться одним из способов уменьшения ниток накаливания. Например, можно нанести электропроводящий лак на основе серебра. Перед процедурой поверхность стекла необходимо очистить. Затем приклеиваем ленту с двух сторон к поврежденному месту, тонкой кисточкой наносим лак и наслаждаемся им при комнатной температуре в течение дня.Если есть технический фен, процесс сушки заметно ускоряется. Поверхность становится сухой через полчаса. В процессе не рекомендуется включать функцию нагрева, а также промывать поверхность различными растворителями.

Фольксваген Поло. — это современный автомобиль от немецкого производителя, который нравится многим автовладельцам. Красивые формы кузова и удобный салон привлекают поклонников недорогих автомобилей. Но даже у надежных моделей немцев есть определенные нюансы и неисправности.

Обо всем, что связано с электрикой, защитой электронных схем и схемами поло Comfort и Highline, вы можете прочитать в этой статье. Если вдруг выйдет из строя какое-то оборудование, например предохранители и реле Фольксваген Поло, в списках указаны следующие предохранители, реле и схемы, а в комментариях вы найдете способы решения типичных проблем.

В этой статье описаны предохранители и реле. Фольксваген Поло. В оборудовании ComfortLine и Highline.В конфигурации TRENDLINE нумерация и обозначение некоторых предохранителей могут отличаться.

При определении сохранности предохранителей воспользуйтесь тестером, это исключит ошибки, быстро прозвонит нужные цепи или замерит напряжение в разъемах. Всегда берите с собой резервные предохранители и реле, т.к. они могут выручить вас в момент неожиданного обрыва или короткого замыкания.

Салонный блок:

Монтажный блок предохранителей в салоне:

Монтажный блок предохранителей в автомобиле расположен внизу панели приборов, под рулем.Чтобы добраться до него, нужно открыть защитную крышку.

Количество предохранителей 1-24:

1 — Резерв .

2 (10 а) — Стальные переключатели, стеклопакеты . Если не работает омыватель лобового стекла, проверьте уровень жидкости в быке омывателя, зимой проверьте жидкость в трубках системы и форсунках. Подайте питание от аккумуляторной батареи на помпу-помпу, если она не работает, замените на новую. Если он работает, проверьте проводку, разъемы, клеммы и переключатель правого привода.

3 (5 А) — АЗС, система управления двигателем . Если топливный насос перестал подавать бензин и не создает в топливной системе нужного давления для работы двигателя, проверьте дополнительно предохранитель 36, блок питания SA3 и реле R4, R8. Если топливный насос подключен напрямую к аккумулятору, он не работает или работает с перебоями, замените новый.

4 — резерв .

5 — резерв .

6 (5 А) — панель приборов .Если на панели приборов перестали работать стрелки, датчики или дисплей бортового компьютера, проверьте дополнительно предохранители 18, 20, 38. Проверьте также разъем с проводами с задней стороны панели приборов.

7 (5 А) — лампы освещения Госномера, корректор угла поворота фар .

8 (10 а) — топливные форсунки .

9 (5 А) — АБС тормозной антиблокировочный . Если перестала работать система АБС и на панели приборов загорелась такая же лампа, проверьте силовые предохранители 1, 4 и SA5 под капотом, а также датчики, расположенные у руля.Скорее всего, их провода вырваны, покрошены или плохо подсоединен разъем. После черчения с передней подвеской при сборке узлов можно забыть установить провода датчиков в специальные держатели, из-за этого они обычно общие. Если какой-то датчик неисправен, замените его новым.

10 (5 А) — цепь реле стартера, электрическое управление, датчик скорости . Если стартер не работает, проверьте дополнительно предохранители 19, силовой предохранитель SA3 под капотом и реле R3.Если машина из салона куплена недавно, и на морозе перестал крутить стартер (щелкает), скорее всего в нем замерзло масло, нужно прогреть машину.

Если машина уже не новая и стартер не крутится, проверьте заряд аккумулятора, при необходимости зарядите или установите новый. Проверить контакты выводов на АКБ, если они окислились, очистить их внутреннюю часть и плотно затянуть. Проверьте работу стартера и реле, замкнув контакты на втягивающем устройстве (при выключенной передаче — на нейтрали).
Если перестал работать спидометр или работал с перебоями, скорее всего дело в датчике скорости и его контактах.

11 (5 А) механизм корректора угла наклона фар .

12 (5 А) — Зеркала боковые с электрорегулировкой . Если зеркала перестали регулироваться, проверьте проводку между кузовом и передними дверями, а также внутри самих зеркал. Чтобы включить обогрев зеркал, поверните джойстик регулировки зеркал на 180 градусов.

13 (15 А) — АКПП .

14 (5 А) — Подушки безопасности . При запуске двигателя лампа подушки безопасности на панели приборов должна загореться примерно на 5 секунд и погаснуть. Если он продолжает гореть, значит, в памяти есть неисправность или сохраненная аварийная ошибка. Чтобы установить точную причину, нужна диагностика.

15 (5 А) — Форсунки для обогрева стекла . Обогрев форсунок работает при обогреве зеркал (поворот джойстика на 180 градусов). Если не работает, проверьте соединения и состояние проводов под капотом в месте подключения к форсункам.

16 (5 а) — Парктроник .

17 (10 a) — Адсорбер клапана E / M, Lambda Prondes .

18 (5 а) — задний противотуманный фонарь, панель приборов .

19 (5 А) — Лампы переднего габаритного света, аудиосистемы, блока управления электро, сигнал положения ключа «Работающий двигатель» в замке зажигания.

20 (5 А) — Переключатели на приборную панель . Смотрите раньше. 6.

21 (10 а) — свет в салоне и багажнике .Если освещение не работает ни в одном положении, проверьте лампы в нем, выключатель и проводку. Если лампочка не загорается только при открытии дверей, проверьте концевые выключатели в дверях, их разъемы и проводку от них к блоку управления.

22 (5 А) — климат-контроль, ключевой замок в замке зажигания . Если при включении плиты и размещении горячей температуры дует холодный воздух, скорее всего, у вас низкий уровень антифриза в баке или попадание воздуха в систему охлаждения.

Проверить, не забиты ли воздухозаборники, вентилятор и радиатор, при необходимости почистить. Может быть в заслонках, проверьте, правильно ли они открываются и закрываются. Если мотор отопителя совсем не крутится, проверьте его состояние, подав на него 12 В.

23 (7,5 А) — управление электрооборудованием, системой управления двигателем, селектором режимов АКПП .

24 (5 А) — Боковые зеркала с подогревом .

Предохранители № 25-60:

25 (5 А) — вентилятор радиатора, климатическая установка, датчик давления .Если вентилятор не работает, см. Силовой предохранитель 2.

26 (7,5 А) — электроусилитель руля . Если руль стал туго крутиться или возникли проблемы в работе усилителя, проверьте его отдельно, кроме этого, предохранителя питания SA4. Не оставляйте припаркованный автомобиль с полностью закрученными колесами, а также не держите колеса выкрученными до остановки более 5 секунд во избежание поломки ЭУР. Сам ЭУР находится на валу в рулевой колонке.

27-32 — Резерв .

33 (5 А) — Выключатель стоп-сигнала . Если перестали гореть стоп-сигналы, то проверьте предохранитель 43, а также лампы, их разъемы и выключатель на педаль тормоза, проводку.

34 (7,5 А) — Дальний свет в правом фаре . Если не работает, проверьте лампу. Если не горят обе фары, проверьте их лампы и паровой выключатель света.

35 (10 А) — система управления двигателем, порошковое электрооборудование .

36 (15 А) — Beltzonasos .Смотрите раньше. 3.

37 (25 А) — подогрев передних сидений . Если одно из передних сидений перестало греться, проверьте разъем и провода под сиденьем. Проверить, поступает ли напряжение на этот разъем. Если напряжение есть, скорее всего, пропал контакт внутри сиденья или произошел нагревательный элемент. Если напряжение отсутствует, проверьте проводку и кнопку включения.

38 (7,5 А) — Дальний свет в левой фаре, приборная панель . Смотрите раньше. 34.

39 (10 А) — Средний свет в правом фаре .Если не работает, проверьте дополнительно реле SA3, а также лампы и контакты в фарах. Если у вас все равно не получается, проверьте выключатель света на панели приборов слева от руля, его контакты, а также проводку сабвуфера.

40 (30 А) — отопитель / климат контроль / вентилятор кондиционера . Смотрите раньше. 22.

41 — Резерв .

42 (15 а) — прикуриватель . Обычно работает только при включенном зажигании. Если после подключения устройства перестало работать, скорее всего, из-за короткого замыкания, используйте дополнительную розетку или разветвитель для подключения инструментов.Если замена предохранителя не помогает, проверьте сам разъем, контакты в нем, соединительный разъем и проводку.

43 (15 А) — указатели поворота, сигнализация, лампы стоп-сигналов, электрооборудование бортовой сети. Если не работают поворотники, проверьте лампы и контакты в разъеме посадки. Если поворотники стали мигать быстрее или медленнее, проверьте все разъемы ламп на отсутствие короткого замыкания, а также проводку. Дело может быть в переключателе поворотов на рулевом колесе.

44 (15 А) — сирена сигнальная, датчик объема .

45 (15 А) — Радио, аудиосистема .

46 (20 а) — гудок . Обычно работает только при включенном зажигании. Чтобы всегда работало, можно перепрошить блок управления. Если не работает, проверьте работу самого сигнала. Расположен со стороны водителя, под левой фарой. Чтобы добраться до него, удобно снять левое переднее колесо и открутить подкрылок. Обслуживайте, если работает, значит дело в проводке или подрулевом переключателе.

47 (20 А) — Стеклоочистители передние . Если перестали работать «дворники», проверьте подрулевой переключатель и мотор-редуктор. Зимой в него могла попасть и замерзшая вода. Осмотрите весь механизм на предмет блоков и льда. Проверьте, работает ли шайба. Если стиральная машина тоже не работает, попробуйте устранить неисправность стиральной машины, затем очистителями. Возможно дело в проводке / разъемах.

48 (25 A) — Центральный Замок — Двери, Магистральные Замки, Люк Голлард . Если дверные замки не закрыты, проверьте концевые выключатели дверей, один из них мог выйти из строя или пропал в проводах между кузовом и одной из дверей.Также проверьте механизмы дверных замков и их приводы, проводку.

49 (5 А) — Фонарь задний . Лампа одна, справа. Если не работает, проверьте его исправность и контакты в разъеме. Также проверьте переключатель на коробке передач (на автоматическом переключателе в селекторе).

50 (25 А) — Электростеклоподъемники в водительской двери . Если водительское стекло опускается и поднимается с перебоями каждый раз, скорее всего, дело в перегреве мотора.Распространенная проблема, известная дилерам.

51 (25 А) — Электростеклоподъемники в двери переднего пассажира . Если окна работают некорректно, попробуйте их запрограммировать. Для этого открывайте и закрывайте каждый стакан, продолжая удерживать кнопку в крайнем положении 1-3 секунды.

52 (30 а) — Электростеклоподъемники в задних дверях . Смотрите раньше. 50 и 51.

53 (30 а) — элементы обогрева заднего стекла . Электрический обогрев заднего стекла в поло автоматически отключается.Если не работает, проверьте клеммы на ТЭНах, помощь кнопки и ее контакты, а также проводку по кузову автомобиля. Добраться до кнопки можно, сняв магнитную рамку.

54 (15 а) — противотуманные фары .

55 (15 А) — катушки зажигания .

56 (30 а) — электрообогрев лобового стекла .

57 (5 А) — Передний левый и задний левый габаритные огни, габаритный фонарь левый .
58 (5 А) — Габаритные размеры передние правые и задние правые, габаритный фонарь правый .

Если размеры не работают, проверьте, кроме этих, предохранитель 19 и реле R7, лампы, выключатель света слева от рулевого колеса и проводку. Стояночный свет включается при выключении зажигания, сдвиге подрулевого переключателя в одно из положений — либо загорится только левый габарит, либо только правый. Функция для обозначения парковки в темное время.

59 (10 а) — Средний свет в левой головке . Точно так же и раньше. 39.

60 — резерв .

Автоматические предохранители:

Монтажный блок силовых предохранителей:

Монтажный блок силовых предохранителей расположен в моторном отсеке, под капотом автомобиля, над аккумулятором. Чтобы добраться до него, снимите пластиковую крышку.

Предохранители № 1-6:

1 (25 А) — антиблокировочная система тормозов ABS

2 (30 А) — вентилятор радиатора (системы охлаждения) . Если не работает, проверьте также отрегулируйте соседние предохранители 3, SA6 и предохранитель 25 в блоке кабины, убедитесь в нормальном уровне охлаждающей жидкости, работу двигателя вентилятора, датчика температуры и термостата, а также датчика вентилятора. как проводку, так и электронный блок управления.

3 (5 А) — управление вентилятором радиатора .

4 (10 а) — тормоза антиблокировочная АБС . Смотрите раньше. 9 в салонном блоке.

5 (5 А) — электрооборудование, бортовая сеть .

6 — резерв .

Предохранители № SA1-SA7:

SA1 (150 а) — генератор . Если генератор не работает и аккумулятор не заряжается, проверьте этот предохранитель, клеммы аккумулятора, ремень генератора и его натяжение.Отрегулируйте при ослаблении. Если ремень изношен или порвался, замените новый. Также проверьте подходящие к генератору провода и их контакты, при необходимости подтяните гайки.

Может быть в самом генераторе, его щетках и обмотках. Отремонтировать текущий или заменить новым можно, при отсутствии опыта обратитесь к электрику или официальному дилеру.

SA2 — Резерв .

SA3 (110 a) — стартер, наружное освещение, переключатель сабвуфера, бензонасос, фары, фары, передние габариты.

SA4 (50 А) — электроусилитель руля .

SA5 (25 А) — АБС тормозной антиблокировочный . Смотрите раньше. 9 в салонном блоке.

SA6 (30 А) — управление вентилятором радиатора .

SA7 — Резерв .

Автомобильное реле:

Все автомобильные реле снимаются в отдельном монтажном блоке, который находится в приборной панели с левой стороны водителя.

R1 — место резервное.

R2 — Реле обогрева лобового стекла .См. Предохранитель 56.

R3 — реле блокировки стартера .

R4 — реле подачи бензина на напорную магистраль .

R5 — силовые реле .

R6 — место запасное.

R7 — ламповые реле габаритов спереди. См. Предохранители 57 и 58 .

R8 — Реле Pellezone .

R9 — реле климатической установки .

R10 — контакт реле «х» .

R11-R15 — резервный.

Где предохранитель генератора ВАЗ 21099.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой. Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине.Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип действия такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), который находится под капотом, находится на крышке изнутри. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой.При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала.Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

выключить мотор;
снимаем отрицательную клемму с аккумуляторной батареи. Желательно подождать еще несколько минут для устранения остаточного напряжения;
снимаем крышку блока предохранителей 2109;
используйте мультиметр, чтобы найти вышедший из строя предохранитель;
проверить цепь на короткое замыкание;
поставил новый предохранитель;
подать напряжение на цепь и убедиться в отсутствии повторных перегрузок.

Ни в коем случае нельзя проводить ремонт неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того, чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
, в случае выхода из строя топливного насоса, «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

С 1998 года вместо блока 17.3722, на некоторых автомобилях установлены монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпадает).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII. .

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	И	Назначение
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Передние стеклоподъемники Реле включения стеклоподъемников
7	30	Очистители фар (в работе) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и задних окон Реле (обмотка) для включения электровентилятора системы охлаждения двигателя Реле (катушка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7.5	Левая противотуманная фара
9	7,5	Фара противотуманная правая
10	7,5	Лампа подкапотного пространства Лампа подсветки приборов Контрольная лампа наружного освещения Лампа прикуривателя Левая фара (габаритный свет)
11	7,5	Фара правая (габаритный свет)
12	7.5	Фара правая (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Фара правая (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор контрольная лампа воздушной заслонки Контрольная лампа стояночного тормоза Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	–	Запасной
18	–	Запасной
19	–	Запасной
20	–	Запасной
Реле
К1	Реле стеклоочистителя фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.

№	И	Назначение
1	8	Фара противотуманная правая
2	8	Левая противотуманная фара
3	8	Очистители фар (при включении) Реле очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (катушка) Электродвигатель обогревателя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и задних окон Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Фонарь бардачка
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Контрольная лампа вольтметра и заряда аккумулятора Мотор-редуктор и реле для включение стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Освещение салона кузова Электростеклоподъемники и реле стеклоподъемников
7	8	Освещение номерного знака Лампа в моторном отсеке Контрольная лампа бокового освещения Лампа приборного освещения и лампа прикуривателя Индикация освещения рычагов подогревателя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле включения
9	8	Левая фара (габаритный свет) Левый габаритный фонарь (габаритный свет)
10	8	Фара правая (габаритный свет) Фонарь габаритный правый (габаритный свет)
11	8	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа
12	16	Элемент обогрева и реле обогрева заднего стекла Прикуриватель Розетка для переносной лампы
13	8	Фара правая (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа дальнего света
15	8	Левая фара (ближний свет)
16	8	Фара правая (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
K5	Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7	Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
K9	Реле включения электровентилятора системы охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10	Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11	Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

*Реле / предохранитель No.*	*Расшифровка*
К1
К2
K3	Реле стеклоочистителя
К4
K5
К6
K7
K8
K9
F1-F16	Предохранители

Монтажный блок предохранителей 2114-3722010-60

*Реле / предохранитель No.*	*Расшифровка*
K1	Реле стеклоочистителя фар
K2	Реле-прерыватель указателей поворота и сигнализации
К3
K4	Реле контроля исправности стоп-сигналов и габаритных огней
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле включения электрообогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F16	Предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителя 17.3722

*Реле / предохранитель No.*	*Расшифровка*
1 (K6)	Реле стеклоочистителя фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и сигнализации
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки вместо реле контроля исправности лампы
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

*Предохранитель N*	*Расшифровка*
1 (8 А), F9 (7,5 А)	Правая противотуманная фара
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар
4 (16 А), F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель отопителя Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего окон. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А), F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Фонари задние (фонари заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Задние фонари (стоп-сигналы). Плафон внутреннего освещения
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
7 (8 A), F10 (7,5 A)	Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
9 (8 А), F10 (7.5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А), F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А), F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в аварийном режиме). Контрольная лампа
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода — номер блока, а внутренняя цифра — условный номер вилки)

*№ реле / предохранителя.*	*Расшифровка*
K1	Реле времени омывателя заднего стекла
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5	Реле дальнего света фар
K6	Реле включения фар
K7	Реле стеклоподъемника
K8	Реле звукового сигнала
K9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле обогрева заднего стекла
K11	Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

*№ реле / предохранителя.*	*Расшифровка*
K1	Реле стеклоочистителя фар
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F20	Предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка подключения к заднему жгуту проводов;

Ш1-Ш4 — колодки подключения к жгуту проводов панели приборов.

Практически все участки электрических цепей объединены благодаря монтажному блоку. Этот блок также обеспечивает все важные участки необходимыми предохранителями и реле. Монтажный блок позволяет производить ремонт и сборку цепей намного быстрее и проще из-за близости проводов и реле друг к другу. В случае сбоя в электросети ток в узле увеличивается, поэтому происходит короткое замыкание.

Для сохранения целостности устройства перегорающий провод, пропускающий через себя ток, оплавляют, обеспечивая при этом отключение всего устройства.Таким образом, основная функция предохранителей — защита основных частей от перегорания при коротком замыкании. Часто сегодня на автомобилях есть устройства, пригодные для многоразового использования. Во время нагрева они разгибаются и размыкают контакт, а когда они возвращаются к исходной температуре, они принимают свой первоначальный вид. За счет этого значительно увеличивается срок службы предохранителя, что дает возможность не приобретать новый после каждого замыкания. Также бывает, что эти предохранители не принимают первоначальную форму, поэтому водитель автомобиля должен самостоятельно исправить ситуацию и нажать кнопку после того, как будут обнаружены источники проблемы короткого замыкания.

Символ F обозначает предохранители с порядковым номером, буквой K — сами устройства. Схема обозначения следующая:

Предохранитель F16 (15 А) имеет много функций:

Указатель поворота.
Контроль уровня тормозной жидкости.
Датчик уровня масла.
Контроль датчика охлаждения.
Обеспечивает автоматическое открывание дверей.

Замена предохранителей или всего блока

Для замены предохранителей необходимо запомнить их расположение.Схема, которая должна быть изображена на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, предназначенный для замены предохранителей. С его помощью достать и зацепить мелкие детали становится намного проще.

Чтобы понять, какой предохранитель нужно заменить, стоит взглянуть на схему, изображенную на крышке блока. При полной замене блока необходимо полностью открутить старую коробку и снять с нее кронштейны.В этом случае нужно изучить, где и как подключаются провода, чтобы потом их тоже можно было подключить к новому устройству.

Добрый день. Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109, 21099 и как они меняются.Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099 :

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

№ предохранителя.		За что отвечает:
		Противотуманная фара правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Проем двери
		Внутреннее освещение Задние фонари
		Стеклоподъемники
		Номерной знак Фонарь в моторном отсеке Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый размер
		Скорая помощь
		Обогреваемый элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Дроссель карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие двери
		Задние тормоза Освещение салона
		Номерной знак Фонарь в моторном отсеке Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Задний левый зазор
		дверь задка правая
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара
