распиновка реле и монтажного блока 8 и 16 клапанов

Содержание:

• 1 Схема блока предохранителей
• 2 Таблица внешних соединений монтажного блока
• 3 Все дополнительные предохранители

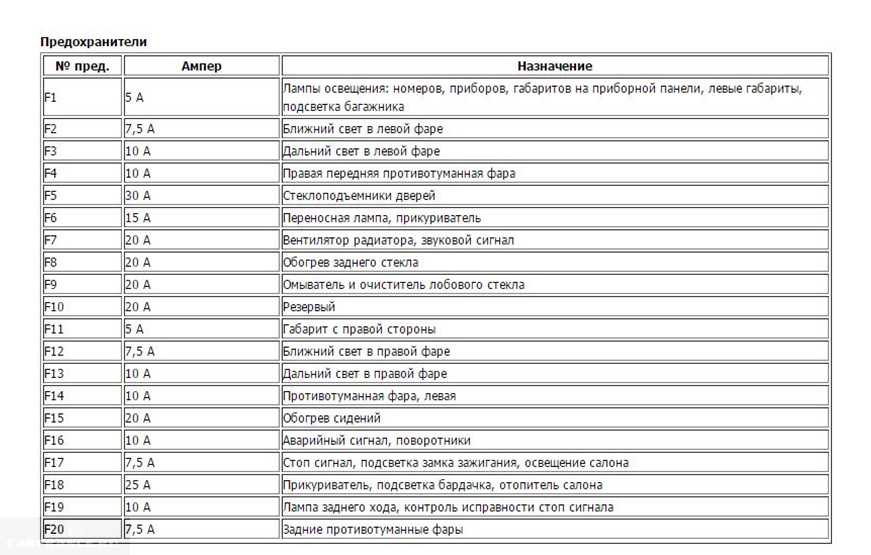

Схема блока предохранителей

Основной блок с коммутационными аппаратами и предохранителями находится с левой стороны салона машины, прямо под главной панелью управления. Нужно выключить клапан и появится доступ к блоку.

F1	Фонари для освещения номеров, приборов, багажника, контролирующая лампа освещения габаритов машины и габаритная лампа левой части
F2	Ближний свет левой стороны
F3	Дальний свет левой стороны
F4	Ходовые огни правой стороны
F5	Двигатели стеклоподъемников дверей
F6	Фонарь переноски
F7	Гудок двигателя вентиляционного охлаждения
F8	Обогреватель заднего стекла
F9	Кнопка регулировки температуры. Коммутационный аппарат включателя обогревателя задней части. Чистка и мойка стекол и ламп
F10	Резерв
F11	Фонари освещения габаритов машины правой стороны
F12	Ближний свет правой стороны
F13	Дальний свет правой стороны. Фонарь контроля включателя ходовых огней
F14	Ходовые огни левой стороны
F15	Обогреватель сидений и регулировка блокировки багажной части
F16	Коммутационный аппарат прерывания поворотников и аварийки. Фонарь контроля аварийки
F17	Салонный фонарь, фонари подсветки и стоп-сигнала
F18	Контролирующий фонарь отопительной системы и фонарь бардачка. Лампочка прикуривания
F19	Контроль блокирования дверных защелок. Коммутативный аппарат контроллера неисправностей фонарей стоп-сигнала и освещения габаритов машины. Фонари контроллеров поворотников. Задние указатели поворота. Обмотка возбуждения электрогенератора. Индикаторы системы бортового контроля
F20	Лампочки ходовых огней задней части
K1	Коммутационный аппарат контроллера неисправностей лампочек
K2	Коммутационный аппарат стеклоочистителей
K3	Коммутационный аппарат прерывания поворотников и аварийки

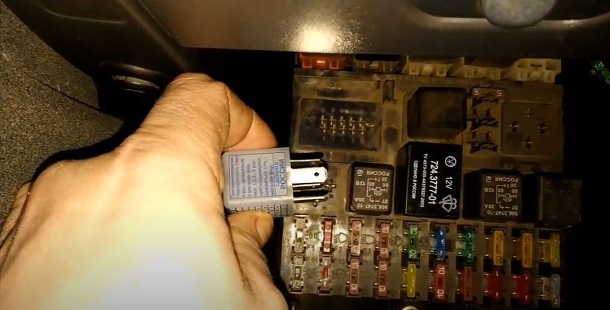

K4	Коммутационный аппарат подключения ближнего света
K5	Коммутационный аппарат подключения дальнего света
K6	Резерв
K7	Коммутационный аппарат включателя обогревателя заднего окна
K8	Коммутационный аппарат задних ходовых огней

Таблица внешних соединений монтажного блока

Цифра снаружи обозначает проводной наконечник и номер колодки, цифра внутри – условный номер электрического соединителя.

Колодка	№	Цвет	Пояснение
Ш1	1	ЖЧ	Левые ходовые огни
	2	ГП	Электродвигатель блокировочных замков багажа, обогреватель сидений
	3	Р	Коммутационный аппарат блока дверей
	4	О	Коммутационный аппарат стекло подъемников
	5	ЖП	Коммутационный аппарат ходовых огней
	6	Ж	Правые ходовые огни
	7	ГЧ	Коммутационный аппарат стекло подъемников
	8	—	Резервный
Ш2	1	—	Резервный
	2	—	Резервный
	3	—	Резервный
	4	Ч	Контроллер массы
	5	ЖП	Задние левые фонари освещения габаритов машины
	6	БЧ	Включатель света снаружи
	7	—	Резервный
	8	ЖЧ	Лампочки номеров и выключения света на приборной панели
	9	КП	Задние правые фонари освещения габаритов машины
	10	К	Правый фонарь освещения габаритов машины
	11	ЖГ	Электродвигатель очищения переднего окна, включатель очищения и омывания переднего окна
	12	З	Включатель наружных фонарей
	13	ОБ	Выключение ходовых огней
	14	ЧП	Выключение аварийки
	15	—	Резервный
	16	ГП	Клапан зажигания и включатель расположенный под рулем машины
	17	Р	Включение очищения и омывания переднего окна
	18	СП	Включатель фонарей расположенный под рулем машины
	19	—	Резервный
	20	—	Резервный
	21	Ж	Левый фонарь освещения габаритов машины
Ш3	1	СЧ	Левая фара (ближний свет)
	2	—	Резервный
	3	С	Правая фара (ближний свет)
	4	Р	Электрогенератор
	5	К	Электрогенератор
	6	К	Электрогенератор
Ш4	1	ПЗ	Индикаторы системы борта
	2	ГО	Выключение аварийки
	3	ПЧ	Выключение аварийки
	4	Ч	Контроллер массы
	5	ПГ	Электрический соединитель ламы переноски
	6	ЗП	Выключение обогревателя окна задней части, лампочки обогревателя задней части
	7	—	Резервный
	8	—	Резервный
	9	—	Резервный
	10	ЖЗ	Переключение очищения и омывания переднего окна расположенное под рулем машины
	11	Б	Электродвигатель очищения переднего окна
	12	ЧБ	Переключение омывания и очищения переднего стекла расположенное под рулем машины
	13	ГБ	Переключение лампочки клапана зажигания расположенное под рулем машины
	14	БП	Фонари стоп-сигнала, бортовые часы, лампочка салонного освещения
	15	П	Лампы стоп-сигналов
	16	РП	Выключение стоп-сигналов
	17	О	Электрогенератор
Ш5	1	ЗЧ	Левая фара (дальний свет)
	2	СП	Обогреватель окна задней части машины
	3	Г	Контроль отопления, лампочка освещения бардачка
	4	З	Правая фара (дальний свет)
	5	ЖГ	Электродвигатель очищения переднего окна, защелка систем рециркуляции воздуха
	6	ПБ	Электровентилятор охлаждающих элементов, гудок

Все дополнительные предохранители

Блок доп. предохранителей и коммутационных аппаратов расположен под центром консоли управления и прикрыт крышкой.

1	Контроль систем зажигания
2	Контроль систем продува адсорбера, скоростные датчики, датчики систем обогрева и воздухозатрат
3	Коммутационный аппарат насоса топлива, предохранитель насоса бензина, устройства для распыления
4	Дополнительный коммутационный аппарат электрического вентилятора
5	Коммутационный аппарат насоса бензина
6	Коммутационный аппарат систем зажигания

Рубрики Предохранители и реле

Как заменить предохранители, реле и монтажный блок ВАЗ-2110

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями.

Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм ²).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок».

Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110.

Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.

Схема соединений монтажного блока

Обозначение штекеров монтажного блока

При ремонте системы электрооборудования отсоединяйте клемму «-» аккумуляторной батареи (при выключенном двигателе).

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

№ предохранителя (номинальный ток) Защищаемые цепи

F1 (5 A):

Лампы фонарей освещения номерного знака

Лампы освещения приборов

Контрольная лампа габаритного света

Лампа освещения багажника

Лампа габаритного света левого борта

F2 (7,5 A) Левая фара (ближний свет)

F3 (10 A) Левая фара (дальний свет)

F4 (10 A) Правая противотуманная фара

F5 (30 A) Электродвигатели стеклоподъемников дверей

F6 (15 A) Переносная лампа

F7 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя.

Звуковой сигнал

F8 (20 A) Элемент обогрева заднего стекла

F9 (20 A)

Клапан рециркуляции

Очистители и омыватели ветрового заднего стекла и фар

Обмотка реле включения обогрева заднего стекла

F10 (20 A) Резервный

F11 (5 A) Лампы габаритного света правого борта

F12 (7,5 A) Правая фара (ближний свет)

F13 (10 A)

Правая фара (дальний свет).

Контрольная лампа включения дальнего света фар

F14 (10 A) Левая противотуманная фара

F15 (20 A)

Электрообогрев сидений

Блокировка замка багажника

F16 (10 A)

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Контрольная лампа аварийной сигнализации

F17 (7,5 A)

Лампа освещения салона

Лампа индивидуальной подсветки

Лампа подсветки выключателя зажигания

Лампы стоп-сигнала

Часы (или маршрутный компьютер)

F18 (25 A)

Лампа освещения вещевого ящика

Контроллер отопителя

Прикуриватель

F19 (10 A):

Блокировка замков дверей

Реле контроля исправности ламп стоп- сигнала и габаритного света

Указатели поворота с контрольными лампами

Лампы света заднего хода

Обмотка возбуждения генератора

Блок индикации бортовой системы контроля

Комбинация приборов

Часы (или маршрутный компьютер)

F20 (7,5 A) Лампы задних противотуманных огней

Снятие монтажного блока

Отсоединяем минусовой провод от аккумулятора.
