Предохранитель ваз 2112 на ближний свет: Предохранители ВАЗ 2112: где находятся, замена
Предохранители ВАЗ 2110 2111 2112 — AvtoTachki
Содержание
- Основной блок
- Электро схема блока
- Дополнительный блок
ВАЗ 2110 2111 2112 (Lada 110 111 112) — семейство автомобилей выпуска 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и универсалы 2008 года выпуска в основном с бензиновыми двигателями 8 и 16 клапанов (инжекторные, карбюраторные). В этой статье вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фото и местами их расположения. Схема подключения. Выберите предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111/2112) может отличаться от показанного и зависит от года выпуска. Фактическое назначение может быть отмечено на самом блоке.
Основной блок
Главный блок предохранителей и реле расположен в салоне с левой стороны под панелью управления. Чтобы получить доступ, нажмите переключатель защелки.

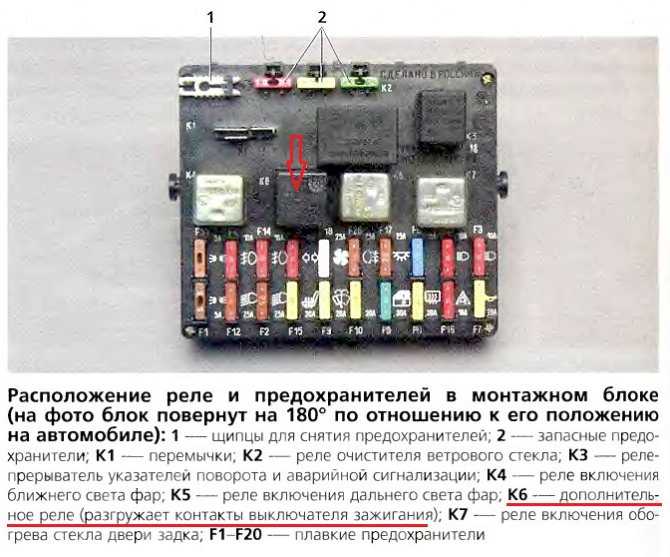

Фото — схема Вариант 1
Блок 2110 — 3722010 -01
Схема Вариант 2
Блок 2110 — 3722010
Вариант схемы 3
Блок 2110-3722010-08
Описание предохранителя
F1 | 5А Освещение номерного знака. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Лампы габаритного освещения левой стороны |
F2 | 7,5А Левая фара (ближний свет) |
F3 | 10А Левая фара (дальний свет) |
F4 | 10А Правая противотуманная фара |
F5 | Электродвигатели 30А для подъемников стеклянных дверей |
F6 | Переносная лампа 15А |
F7 | 20A Звуковой сигнал двигателя вентилятора охлаждения двигателя |
F8 | Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла |
F9 | 20А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла |
F10 | Резерв 20А |
F11 | 5A Бортовые огни, правый борт |
F12 | 7,5А Правая фара (ближний свет) |
F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
F14 | 10А Левая противотуманная фара |
F15 | Сиденье с электроподогревом 20А замок багажника |
F16 | 10А Реле — выключатель поворотников и аварийной сигнализации (в режиме аварийной сигнализации) сигнальная лампа |
F17 | Комнатная лампа 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп-сигналы. Часы (или маршрутный компьютер) |
F18 | Лампа вещевого ящика 25А контроллер отопителя. Легче. |
F19 | 10А Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонари заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или маршрутный компьютер) |
F20 | 7.5А Задние противотуманные фары |
Предохранитель №18 на 25А отвечает за работу прикуривателя.
Предохранитель противотуманных фар установлен отдельно в нише панели приборов за основным блоком.
Назначение реле
- К1 — реле контроля состояния лампы
- К2 — реле стеклоочистителя
- KZ — реле-выключатель сигнализации и указателей поворота
- К4 — реле ближнего света
- К5 — реле дальнего света
- К6 — дополнительное реле
- K7 — реле обогрева заднего стекла
- K8 — реле задних противотуманных фар
Электро схема блока
Схема подключения
Дополнительный блок
Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.
Схема
Обозначение
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев), датчик расхода воздуха
- 15А — ТНВД, предохранитель ТНВД, форсунки
- Реле электровентилятора
- Реле топливного насоса
- Главное реле (реле зажигания)
Другая часть находится на левой стороне консоли:
Схема
Расшифровано
- Блок управления центральным замком
- Блок иммобилайзера
- Реле включения задних противотуманных фонарей.
На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.
Богдан 2112, замена предохранителей инструкция онлайн
Наши книги можно приобрести по картам єПідтримка!
Главная / Каталог / Lada / Лада / ВАЗ / Богдан 2110 / 2111 / 2112 c двигателями 1,5 литра и 1,6 литра, книга по ремонту в цветных фото в электронном виде / …
Показать содержание книги
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема ВАЗ 2112, предохранители ВАЗ 2112, электросхема двигателя ВАЗ 2112, цветная электросхема ВАЗ 2112, электросхема ВАЗ 2111, предохранители ВАЗ 2111, электросхема двигателя ВАЗ 2111, цветная электросхема ВАЗ 2111, электросхема ВАЗ 2110, предохранители ВАЗ 2110, электросхема двигателя ВАЗ 2110, цветная электросхема ВАЗ 2110, электросхема Богдан 2112, предохранители Богдан 2112, электросхема двигателя Богдан 2112, цветная электросхема Богдан 2112, электросхема Богдан 2111, предохранители Богдан 2111, электросхема двигателя Богдан 2111, цветная электросхема Богдан 2111, электросхема Богдан 2110, предохранители Богдан 2110, электросхема двигателя Богдан 2110, цветная электросхема Богдан 2110, электросхема LADA 2112, предохранители LADA 2112, электросхема двигателя LADA 2112, цветная электросхема LADA 2112, электросхема LADA 2111, предохранители LADA 2111, электросхема двигателя LADA 2111, цветная электросхема LADA 2111, электросхема LADA 2110, предохранители LADA 2110, электросхема двигателя LADA 2110, цветная электросхема LADA 2110
4.
ПредохранителиБлок реле и предохранителей расположен в салоне слева в приборной панели.
При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.
Примечание
Схема расположения предохранителей указана на корпусе блока предохранителей.
Обозначение предохранителей
Символ | Назначение |
Наружное освещение | |
Стеклоочистители и омыватели | |
Аварийная световая сигнализация | |
Ближний свет головного освещения | |
Дальний свет головного освещения | |
Подогрев заднего стекла | |
Передние противотуманные фары | |
Задние противотуманные фары | |
Электростеклоподъемники | |
Подогрев сидений | |
Звуковой сигнал | |
Освещение салона | |
Вентилятор системы охлаждения | |
Указатели поворотов |
Номер предохранителя/номинальный ток (А) | Назначение |
F1/5 | Лампа освещения багажного отделения Лампы габаритного света с левой стороны Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света |
F2/7,5 | Левая фара (ближний свет) |
F3/10 | Левая фара (дальний свет) |
F4/10 | Правая противотуманная фара |
F5/30 | Электропривод стеклоподъемников дверей |
F6/15 | Дополнительное гнездо питания Прикуриватель |
F7/20 | Электровентилятор системы охлаждения Звуковой сигнал |
F8/20 | Обогрев заднего стекла |
F9/20 | Очистители и омыватели ветрового, заднего стекла и фар Реле (обмотка) включения обогрева заднего стекла |
F10/20 | Запасной |
F11/5 | Лампы габаритного света с правой стороны |
F12/7,5 | Правая фара (ближний свет) |
F13/10 | |
F14/10 | Левая противотуманная фара |
F15/20 | Подогрев сидений Блокировка замка багажного отделения |
F16/10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
F17/7,5 | Лампа освещения салона Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания Лампы сигнала торможения Часы (или маршрутный компьютер) |
F18/25 | Лампа освещения перчаточного ящика Блок управления отоплением и вентиляцией |
F19/10 | Блокировка замков дверей (центральный замок) Реле контроля исправности ламп стоп-сигналов и габаритного света Указатели поворота с контрольными лампами Лампы фонарей заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Комбинация приборов |
F20/7,5 | Лампы задних противотуманных фонарей |
В зависимости от года выпуска, на автомобиле может быть установлен один из нескольких блоков реле и предохранителей. Блоки разных лет выпуска имеют предохранители разных типов. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля.
Расположение предохранителей, защищающих конкретные электрические цепи, указывается на корпусе блока предохранителей. Проверить, прежде всего, исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.
Примечание
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки) не защищены предохранителями.
1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Нажать на кнопку и открыть блок предохранителей.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся там же в блоке предохранителей.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.
Примечание
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.
Внимание
— Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
— Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.
Тип двигателя: 2111 / 2112 / 21124
Объем двигателя: 1. 5 / 1.6 л.
Мощность: 69 л. с.
