В этой статье мы рассмотрим Opel Astra третьего поколения (Vauxhall Astra), выпускаемый с 2004 по 2009 год. Здесь вы найдете схемы блока предохранителей Opel Astra H 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Используя плоскую отвертку, нажмите на два боковых фиксатора и снимите крышку.

Блок предохранителей

Назначение предохранителей в моторном отсеке

№	ампер	Описание
1	20А	Антиблокировочная система тормозов (ABS)
2	30А	Антиблокировочная система тормозов (ABS)
3	30А	Вентилятор отопителя кондиционера
4	30А	Вентилятор отопителя кондиционера
5	30А или 40А	Вентилятор радиатора
6	20А или 30А или 40А	Вентилятор радиатора
7	10А	Омыватели ветрового стекла (спереди и сзади)
8	15А	рожок
9	25А	Омыватели ветрового стекла (спереди и сзади)
10	–	Не используется
11	–	Не используется
12	–	Не используется
13	15А	Противотуманная фара
14	30А	Стеклоочиститель (передний)
15	30А	Стеклоочиститель (задний)
16	5A	Электронные системы управления, Open & Start, ABS, люк на крыше, выключатель стоп-сигнала
17	25А	Подогрев топливного фильтра
18	25А	Стартер
19	30А	Передача инфекции
20	10А	Компрессор кондиционера
21	20А	Модуль управления двигателем (ECM)
22	7. 5A	Модуль управления двигателем (ECM)
23	10А	Регулировка угла наклона фар, адаптивное переднее освещение (AFL)
24	15А	Топливный насос
25	15А	Модуль управления коробкой передач (TCM)
26	10А	Модуль управления двигателем (ECM)
27	5A	Усилитель руля
28	5A	Модуль управления коробкой передач (TCM)
29	7.5A	Модуль управления коробкой передач (TCM)
30	10А	Модуль управления двигателем (ECM)
31	10А	Регулировка угла наклона фар, адаптивное переднее освещение (AFL)
32	5A	Контрольная лампа неисправности тормозной системы, кондиционер, педаль сцепления
33	5A	Регулировка угла наклона фар, Адаптивное переднее освещение (AFL), Блок управления наружным освещением
34	7. 5A	Блок управления модулем рулевой колонки
35	20А	Информационно-развлекательная система
36	7.5A	Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей
К1	–	Реле стартера
К2	–	Реле модуля управления двигателем (ECM)
КЗ	–	Выход “5”
К5.	–	Реле режима стеклоочистителя
К6	–	Реле активации стеклоочистителя
К7	–	Реле насоса омывателя фар
К8	–	Реле компрессора кондиционера
К10	–	Реле топливного насоса
К11	–	Реле вентилятора радиатора
К12	–	Реле вентилятора радиатора
К13	–	Реле вентилятора радиатора
К14	–	Реле подогрева топливного фильтра (дизель)
К15	–	Реле вентилятора отопителя
К16	–	Реле противотуманных фар

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей находится на правой стороне багажника.  Поверните два зажима на 90 градусов и сложите крышку вниз.

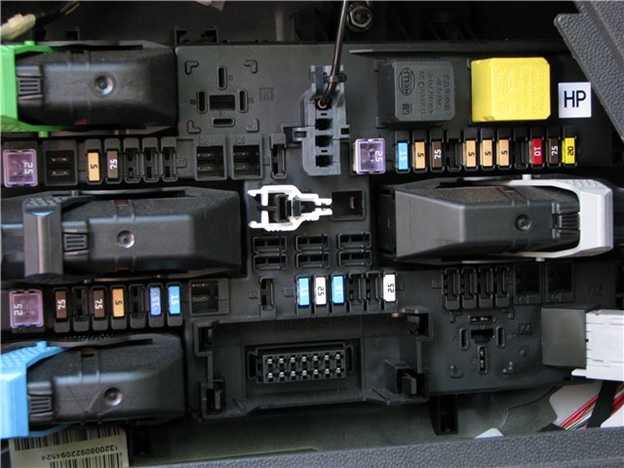

Блок предохранителей

Назначение предохранителей в багажнике

№	ампер	Описание
1	25А	Передние стеклоподъемники
2	–	Не используется
3	7.5A	Приборная доска
4	5A	Кондиционер
5	7.5A	Воздушная подушка
6	–	Не используется
7	–	Не используется
8	–	Не используется
9	–	Не используется
10	–	Не используется
11	25А	Обогрев заднего стекла
12	15А	Стеклоочиститель заднего стекла
13	5A	Помощь при парковке
14	7. 5A	Кондиционер
15	–	Не используется
16	5A	Датчик занятости правого переднего сиденья, система Open & Start
17	5A	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида с автоматическим затемнением
18	5A	Инструменты, выключатели
19	–	Не используется
20	10А	Система динамического контроля демпфирования (CDC)
21	7.5A	Обогрев наружных зеркал заднего вида
22	20А	Раздвижная крыша
23	25А	Задние электрические стеклоподъемники
24	7.5A	Диагностический разъем
25	–	Не используется
26	7.5A	Складные наружные зеркала
27	5A	Ультразвуковой датчик, сигнализация
28	–	Не используется
29	15А	Прикуриватель / Передняя розетка
30	15А	Задняя розетка
31	–	Не используется
32	–	Не используется
33	15А	Система Open & Start
34	25А	Раздвижная крыша
35	15А	Задняя розетка
36	20А	Гнездо фаркопа
37	–	Не используется
38	25А	Центральный замок, Выход “30”
39	15А	Обогрев переднего левого сиденья
40	15А	Обогрев переднего правого сиденья
41	–	Не используется
42	–	Не используется
43	–	Не используется
44	–	Не используется
К1	–	Выход «15» замка зажигания (блокировка)
К2	–	Выход «15а» замка зажигания (блокировка)
КЗ	–	Реле обогрева заднего стекла

Предохранители Опель Астра Н: где находятся, замена

Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.

Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.

Где расположены предохранители у Opel Astra H: коротко о главном

Содержание

• Где расположены предохранители у Opel Astra H: коротко о главном
• Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

• Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения.
  В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
• Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
• Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
• Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
• Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
• Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
• Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
• Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
• Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке.

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

• Отключить аккумуляторную батарею, желательно оба контакта с клеммами;
• Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка;
• Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу;
• При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент. Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов.

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Предохранители и реле в моторном отсеке

Если вы хотите получать информацию о новостях, используйте параметры уведомлений. Эксплуатация: 1. Предохранители и реле в моторном отсеке Предохранители и реле в Astra H можно найти в двух местах: в моторном отсеке и багажном отделении. Блок предохранителей в моторном отсеке существует в двух вариантах (1 и 2). Они отличаются друг от друга тем, что имеют разные назначенные предохранители для защиты отдельные цепи. Некоторые цепи защищены несколькими предохранителями. Вариант 1 используется для автомобилей, выпущенных до фейслифтинга (2006 г.) и выше, если они оснащены большим блоком предохранителей в багажном отделении. Так вариант 2 можно встретить в автомобилях, выпущенных с 2006 года и оборудованных небольшим блоком предохранителей в багажном отделении. При замене предохранителя обязательно выключите соответствующую цепь и зажигание! Не заменяйте предохранитель, пока не будет устранена причина неисправности. Особенно, если через короткое время после замены перегорает еще и новый предохранитель. Вариант 1: Предохранитель № Ток [A] Предохранитель Цепь 1 20 АБС 2 30 АБС 3 30 Вентилятор салона климат-контроля 4 30 Вентилятор салона, отопление, система кондиционирования воздуха 5 30/40 Вентилятор радиатора (ток зависит от двигателя и уровня комплектации) 6 20/30/40 Вентилятор радиатора (ток зависит от двигателя и уровня комплектации) 7 10 Стеклоомыватель 8 15 Звуковой сигнал 9 25 Омыватель фар 10 Не используется 11 Не используется 12 Не используется 13 15 Противотуманные фары (передние) 14 30 Стеклоочиститель (передний) 15 30 Стеклоочиститель (передний) 16 5 Электронные блоки управления, система Open&Start, ABS, стоп-сигнал 17 25 Подогрев топливного фильтра (дизель) или иногда система кондиционирования воздуха 18 25 Стартер 19 30 Электроника коробки передач 20 10 Система кондиционирования воздуха 21 20 Электроника двигателя 22 7,5 Электроника двигателя 23 10 Регулятор угла наклона фар, система AFL (Adaptive Forward Lighting) 24 15 Топливный насос 25 15 Электроника коробки передач 26 10 Электроника двигателя 27 5 Усилитель руля 28 5 Электроника коробки передач 29 7,5 Электроника коробки передач 30 10 Электроника двигателя 31 10 Регулятор угла наклона фар, система AFL (Adaptive Forward Lighting) 32 5 Система кондиционирования воздуха, тормозная система, выключатель сцепления 33 5 Регулятор угла наклона фар, система AFL (Adaptive Forward Lighting), переключатель освещения 34 7,5 Блок управления, модуль рулевой колонки (CIM) 35 20 Информационно-развлекательная система 36 7,5 Мобильный телефон, цифровое радио, аудиосистема Twin, дисплей Вариант 2: Предохранитель № Ток [А] Предохранитель Цепь 1 20 АБС 2 30 АБС 3 30 Внутренний вентилятор системы климат-контроля, 4 30 Вентилятор салона, отопление, система кондиционирования 5 30/40 Вентилятор радиатора (ток зависит от двигателя и уровня комплектации) 6 20/30/40 Вентилятор радиатора (ток зависит от двигателя и уровня комплектации) 7 20 Центральный замок 8 10 Омыватель ветрового стекла, задняя дверь 9 30 Обогрев заднего стекла, обогрев наружных зеркал 10 7,5 Порт диагностики 11 7,5 Инструменты 12 7,5 Мобильный телефон, цифровое радио, аудиосистема Twin, дисплей 13 5 Плафон освещения салона 14 30 Стеклоочиститель (передний) 15 30 Стеклоочиститель (передний) 16 5 Система кондиционирования воздуха, выключатель стоп-сигнала, ABS, звуковой сигнал 17 25/20 Подогрев топливного фильтра (дизель) или иногда система кондиционирования воздуха 18 25 Стартер 19 Не используется 20 15 Звуковой сигнал 21 20 Электроника двигателя 22 7,5 Электроника двигателя 23 5 Регулятор угла наклона фар 24 15 Топливный насос 25 Не используется 26 10 Электроника двигателя 27 7,5 Отопление, система кондиционирования, датчик качества воздуха 28 Не используется 29 5 Усилитель руля 30 10 Электроника двигателя 31 15 Стеклоочиститель (задний) 32 5 Выключатель стоп-сигналов 33 5 Регулятор угла наклона фар, переключатель освещения, переключатель сцепления, приборы, модуль двери водителя 34 7,5 Блок управления, модуль рулевой колонки (CIM) 35 20 Информационно-развлекательная система 36 15 Прикуриватель, переднее гнездо Реле: № Символ Описание К1 К11_Х125 Вентилятор радиатора К2 К12_Х125 Вентилятор радиатора К3 К7_Х125 Насос омывателя фар К4 К16_Х125 Противотуманные фары К5 К5_Х125 Стеклоочиститель (передний), низкая/высокая скорость К6 К5_Х125 Стеклоочиститель (передний), вкл. /выкл. К7 К15_Х125 Воздуходувка салона К8 К14_Х125 Обогрев топливного фильтра (дизель) К9 К1_Х125 Стартер К10 К13_Х125 Вентилятор радиатора К11 К8_Х125 Компрессор кондиционера К12 К2_Х125 Блок управления двигателем (ECU) К13 К10_Х125 Топливный насос К14 К3_Х125 Терминал «15» Додано: 2014-12-11 2. Предохранители и реле в багажном отделении — 2014-12-15 3. Предупреждающие и информационные циферблаты (лампы) приборной панели — список и описание. — 2015-03-18

Реклама в Интернете

Страница 269 — Руководство по эксплуатации Astra H

264

Самопомощь

Фото №: 17263t. tif

Блок предохранителей в моторном отсеке

Блок предохранителей находится в передней левой части

моторного отсека.

Чтобы открыть крышку, отпустите защелку,

вставляя отвертку в отверстие, как

насколько это будет идти и поворачивая его в сторону.

Откройте крышку вверх и снимите.

В зависимости от версии оборудования,

есть два разных расположения предохранителей

Блок предохранителей в моторном отсеке, обращение

различные электрические схемы:

г

Если блок предохранителей в багажном отделении

версия

А

–

см. рис. 17949 т на

стр. 262 — расположение предохранителей в двигателе

купе версия

А

—

см. далее

столбец.

г

Если блок предохранителей в багажном отделении

это версия

Б

–

см. рис. 17958 T на

стр. 263 – расположение предохранителей в

моторный отсек это версия

Б

–

см. следующую страницу.

Astra TwinTop всегда имеет версию B.

Запасные предохранители, экстрактор предохранителей – см. стр. 260.

Расположение предохранителей, версия A

Некоторые функции защищены несколькими

предохранители.

9

Предупреждение

Выключите двигатель, прежде чем открывать двигатель

блок предохранителей отсека; риск получения травмы –

см. стр. 291.

№ Цепь

Рейтинг

1

АБС

20

А

2

АБС

30

А

3

Внутренний вентилятор

система климат-контроля

30

А

4

салонный вентилятор,

обогрев,

Система кондиционирования воздуха

30

А

5

Вентилятор радиатора 1

1)

1)

Различные рейтинги в зависимости от двигателя

и уровень оснащения.
