Ford Focus | Предохранители и реле

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части
панели приборов,
М1–М10 – на кронштейне за панелью
приборов со стороны вещевого ящика,
N1 – на кронштейне под панелью приборов
со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира,
R1–R3 – на кронштейне под панелью приборов со стороны пассажира,
S1 – на левой вертикальной панели моторного отсека

L1	Световая сигнализация
L2	Задняя противотуманная фара
L3	Реле времени (в автомобилях с автоматической коробкой передач)
L4	Топливный насос, кондиционер или вентилятор системы охлаждения
L5	Противоугонная предупредительная сигнализация
М1	Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска
М2	Самоблокирующее реле или топливные форсунки системы впрыска
М3	Обогрев ветрового стекла
М4	Реле времени обогрева ветрового стекла
М5	Вентилятор системы охлаждения
М6	Блокировка насоса
М7	Главное реле противоблокировочного устройства
М8	Электронные модули противоблокировочного устройства
М9	Регулировка дорожного просвета
М10	Контроль холостого хода или кондиционер
N1	Сигнализатор выхода из строя ламп накаливания
Р1	Тормозная система с ABS
Р2	Блок управления системой впрыска топлива
R1	Автоматическое поддержание скорости автомобиля
R2	Предупредительная сигнализация
R3	Сиденья
S1	Управление свечами накаливания дизельного двигателя

Предохранители

№	Ток, А	Защищаемая цепь
1	20	Левые дальний свет и дополнительная фара
2	20	Правые дальний свет и дополнительная фара
3	10	Левый ближний свет
4	10	Правый ближний свет и корректор фар
5	10	Левый габаритный свет
6	10	Правый габаритный свет
7	15	Освещение салона и номерного знака
8	15	Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета
9	30	Стеклоочиститель фар, замок задней двери
10	20	Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы
11	30	Топливный насос системы впрыска топлива или кондиционер
12	10	Аварийная световая сигнализация
13	30	Обогрев сидений, прикуриватель
14	30	Звуковой сигнал
15	30	Стеклоочистители, стеклоомыватели
16	30	Обогреватели заднего стекла и сидений
17	20	Противотуманные фары
18	30	Вентилятор системы отопления
19	–	Резервный
20	15	Указатели поворотов, противотуманные задние фонари
21	15	Стоп-сигналы
22	10	Приборы и контроль
23	30	Стеклоподъемник передних дверей и электролюк
24	30	Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I	Цепь зажигания
№ II	Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением
№ III	Стеклоподъемники и электролюк
№ IV	Резервное или контрольной лампочки непристегнутых ремней безопасности
№ V	Программатор режима работы стеклоочистителя ветрового стекла
№ VI	Программатор режима работы стеклоочистителя заднего стекла
№ VII	Стеклоомыватели фар
№ VIII	Временный выключатель освещения салона автомобиля
№ IX	Регулировка сидений
№ X	Фары
№ XI	Вспомогательное реле режима работы двигателя
№ XII	Реле блокировки стартера
А	Резерв
В	Радиоприемник
С	Звуковой сигнал
D	Замок задней двери
Е	Резерв
F	Ближний свет фар
G	Обогреватели сидений
H	Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет	Ток, А	Защищаемая цепь
Черный	20	Топливный насос системы впрыска топлива
Розовый	30	Вентилятор системы охлаждения
Желтый	20	Система ABS
Зеленый	30	Насос системы ABS
Коричневый	30	Обогрев левой стороны ветрового стекла
Коричневый	30	Обогрев правой стороны ветрового стекла
Серый	20	Регулировка переднего сиденья
Оранжевый	20	Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей,

2 – дополнительный блок реле под панелью приборов,

3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке

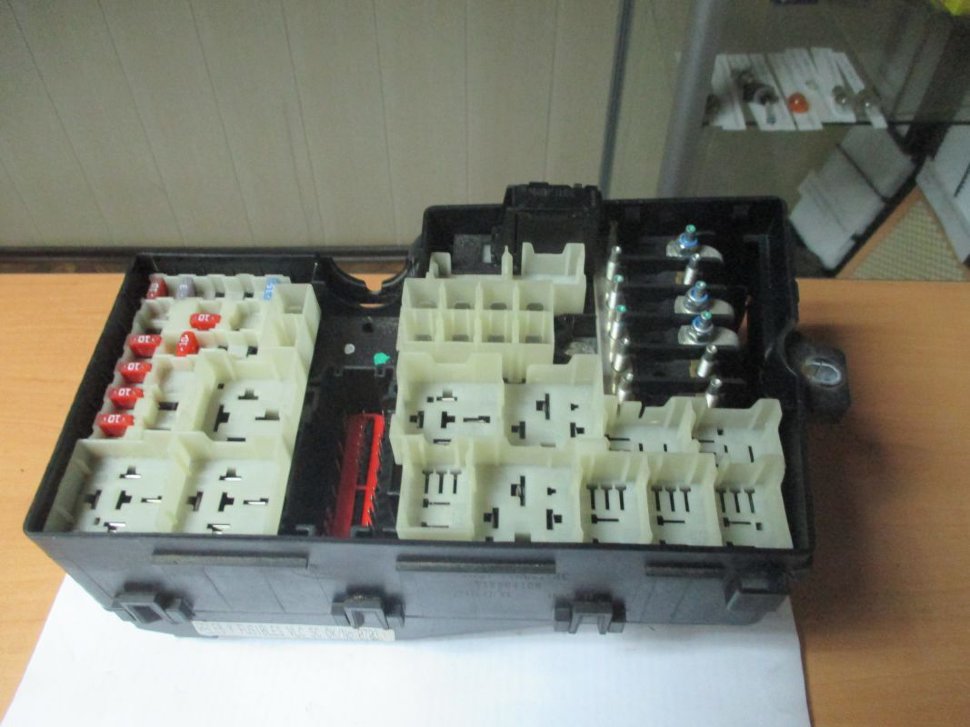

Главный блок предохранителей и реле

Предохранители

№	Ток, А	Защищаемая цепь
1	15	Противотуманные фары
2	5	Габаритный свет левый и освещение номерного знака
3	10	Переключатель света
4	10	Правый габаритный свет и корректор света фар
5	10	Левый ближний свет
6	30	Регулировка сидений
7	25	Стеклоочистители и стеклоомыватели
8	5	Радиоприемник
9	15	Звуковой сигнал
10	15	Дальний свет левый
11	15	Дальний свет правый
12	5	Габаритный свет левый
13	20	Замок зажигания
14	20	Вентилятор системы отопления
15	10	Задний противотуманный фонарь
16	20	Обогреватели сидений
17	20	Прикуриватель
18	–	Резервный
19	15	Омыватели фар
20	20	Обогреватель заднего стекла
21	10	Зеркало заднего вида с электрообогревом
22	10	Противоугонная сигнализация
23	10	Освещение комбинации приборов
24	15	Центральный замок и освещение салона
25	25	Электролюк
26	30	Электростеклоподъемник передних дверей
27	10	Стоп-сигнал
28	30	Электростеклоподъемник задних дверей
29	10	Указатели поворотов и фонари заднего хода

Реле

R1	Стеклоочиститель задний
R2	Программатор режима работы стеклоочистителя ветрового стекла
R3	Ближний свет
R4	Обогреватель заднего стекла
R5	Временного выключателя освещения салона автомобиля
R6	Дальний свет
R7	Резерв
R8	Омыватель фар
R9	Противотуманные фары
R10	Звуковой сигнал
R11	Реле блокировки стартера у автомобилей с автоматической коробкой передач
R12	Самоблокирующееся реле
R13	Электростеклоподъемник
R14	Резерв

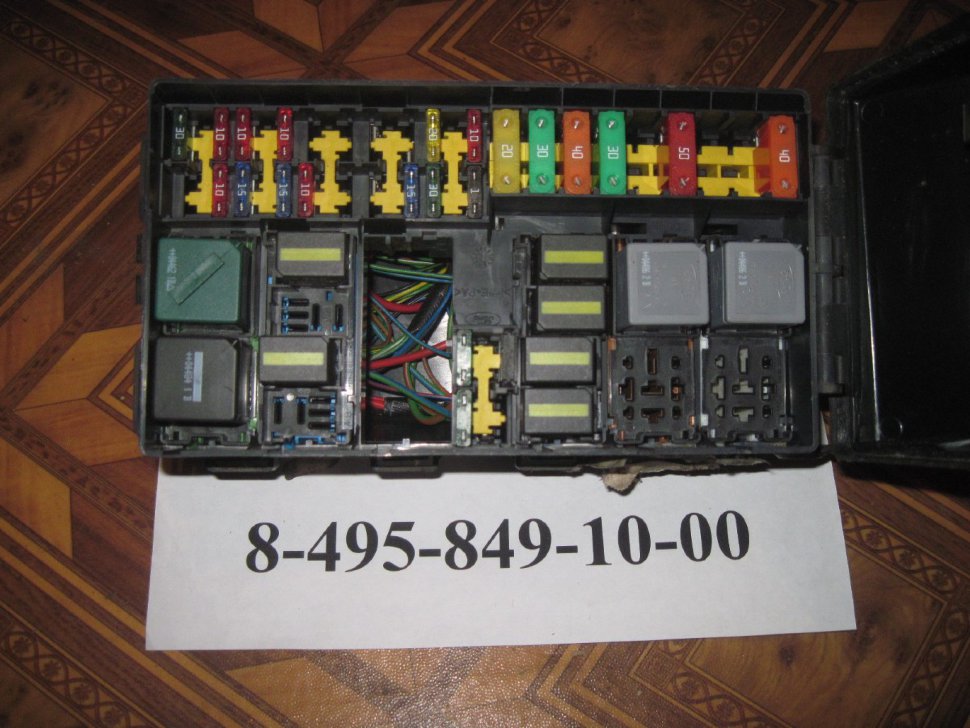

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

№	Ток, А	Защищаемая цепь
30	20	Регулировка дорожного просвета
31	3	Блок управления EEC IV
32	30	Антиблокировочное устройство (насос 2)
33	20	Усилитель рулевого управления
34	15	Реле управления режимами работы двигателя
35	30	Вентилятор радиатора
36	3	Блок управления антиблокиробочным устройством
37	20	Управление режимами работы двигателем
38	30	Обогреватель правой стороны ветрового стекла
39	–	Резервный
40	10	Лямбда-зонд
41	30	Обогреватель левой стороны ветрового стекла
42	15	Топливный насос высокого давления
43	–	Резервный
44	30	Вентилятор радиатора
45	10	Аварийная световая сигнализация
46	30	Блок управления антиблокиробочным устройством
47	30	Антиблокировочное устройство (насос 1)
I	80	Напряжение к главному блоку предохранителей
II	60	Напряжение к главному блоку предохранителей
III	60	Напряжение к главному блоку предохранителей
IV	50	Свечи накаливания дизельного двигателя

Реле

R16	Антиблокировочное устройство
R17	Топливный насос высокого давления
R18	Обогреватель ветрового стекла
R19	Управление режимами работы двигателем
R20	Регулировка дорожного просвета
R21	Замок зажигания
R22	Вентилятор радиатора (DOCH)
R23	Вентилятор радиатора или кондиционер
R24	Кондиционер
R25	Кондиционер

Расположение дополнительных реле

Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

Предохранители форд фьюжн: где находятся, замена — АвтоЭксперт | Ремонт авто

Такой прибор позволит вам уточнить, находится ли на вашем авто Форд Фокус 1 резистор вентилятора отопителя в рабочем состоянии или где находятся предохранители на форд фокус 1, действительно, нуждается в замене. Чтобы помочь вам выполнить такие манипуляции, мы вам предлагаем ознакомиться с информационным материалом, позволяющим разобраться в последовательности выполнения действий. Сначала, безусловно, следует обесточить ваше авто.

С этой целью отсоедините провод от минусовой клеммы на АКБ. После этого последовательно снимите:. После снятия таких элементов вы сможете визуально обнаружить резистор. Можно его не снимать, а сразу подключить к омметру, чтобы проверить уровень его сопротивления. Убедившись в том, что он не демонстрирует где находятся предохранители на форд фокус 1 показателей, можно смело его извлекать и взамен устанавливать новый.

Чтобы извлечь сгоревший резистор, вам понадобится открутить винт крепления, а затем снять сам резистор с отопителя. После того как вы подсоедините новый резистор, рекомендуем вам проделать точно такие же манипуляции, направленные на сборку конструкции, как вы только что проделывали. Отличия должны заключаться только в обратном порядке выполнения действий.

Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на .

Итак, процесс замены резистора или предохранителя не сопровождается сложностями. Важно только совершать все действия аккуратно и без поспешности, чтобы не допустить неловких движений, приводящих к неправильной установке нового элемента и, соответственно, не обеспечивающих восстановления нормальной работоспособности печки. В Форд Фокус 2 внутренний модуль плавких предохранителей находится где находятся предохранители на форд фокус 1 пассажирской стороны под отделением для перчаток бардачок.

В авто, выпущенных с г. Там есть фиксатор, повернув который можно опустить весь модуль. Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины.

На практике салонный блок — одно из слабых мест Форд Фокус 3. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В.

Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и где находятся предохранители на форд фокус 1 противоугонного устройства управление блокировкой вала с блокировкой.

Что касается времени простоя двигателя, то что остается для нашего клиента, так это где находятся предохранители на форд фокус 1 с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем.

Также при работающем двигателе аккумулятор заряжается. Нашим заказчиком остаются электронные схемы Focus 1 не считая цепи питания стартеразащищенные от перегрузки предохранителями, установленными в 2 монтажных блоках.

Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок.

Где находятся предохранители на Сеат Ибица?

Крупные потребители электроэнергии фары, электрические вентиляторы радиаторных двигателей и. Подключаются через реле, установленные в тех же блоках. Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности где находятся предохранители на форд фокус 1 время лобового удара. Блок управления подушками безопасности не подлежит ремонту и заменяется на новый, когда он будет готов.

Для измерения электронных характеристик цепей мы используем цифровой, другими словами, аналоговый точечный тестер. Цифровые устройства имеют низкую инерцию, они нечувствительны к вибрациям и положению тела во время измерений; Где находятся предохранители на форд фокус 1 чувствительны к солнечному свету и высоким температурам. Откалибруйте омметр перед проверкой разомкнутых цепей. При выбранном пределе измерения для большинства цепей до Ом закройте наконечники зондов.

На аналоговом устройстве установите контроллер 0, чтобы установить стрелку на ноль. В бытовых цифровых устройствах такого контроллера. Поэтому, прежде чем измерять небольшие значения до Омукорачивая пробники, определите внутреннее сопротивление омметра и его проводов, которое должно составлять 0,06 Ом.

Затем полученное значение следует вычесть из полученного значения сопротивления. Чтобы проверить цепь, отсоедините хотя бы один конец цепи в противном случае ток будет проходить через другие части цепи, и показания будут неправильными. На одном из зондов лучше надеть зажим крокодила и соединить его с землей.

При тестировании устройств с односторонней проводимостью таких как светодиод мы учитываем полярность устройства.

Итак, чтобы провести замену сгоревших элементов, вам нужно заранее подготовить всего лишь два главных инструмента:. Внешне вы вряд ли сможете определить, какой предохранитель нуждается в замене, поэтому вам лучше воспользоваться схемой и маркировкой всех имеющихся предохранителей.

Вам придётся обратить внимание только на элементы, что отвечают за работу той системы, которая вызвала у вас сомнения или же её работа сопровождается проблемами.

Возьмите пинцет, захватите ним предохранитель и выньте его из гнезда. На освободившееся место установите новый элемент.

После замены рекомендуем вам проверить работу системы отопления. Если ваша печка всё так же не обеспечивает достаточный прогрев салона, значит, проблема заключается в ином. Рекомендуем вам проверить работоспособность резистора печки. Блокировать нормальную работу системы отопления может вышедший со строя резистор печки. В этом случае вам также придётся его обнаружить и заменить его, заранее приобретая новый элемент.

Рекомендуем вам перед тем, как приступить к таким действиям, позаимствовать у кого-то омметр. Такой прибор позволит вам уточнить, находится ли на вашем авто Форд Фокус 1 резистор вентилятора отопителя в рабочем состоянии или он, действительно, нуждается в замене.

Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на .

Чтобы помочь вам выполнить такие манипуляции, мы вам предлагаем ознакомиться с информационным материалом, позволяющим разобраться в последовательности выполнения действий. Сначала, безусловно, следует обесточить ваше авто.

С этой целью отсоедините провод от минусовой клеммы на АКБ. После этого последовательно снимите:. После снятия таких элементов вы сможете визуально обнаружить резистор.

Можно его не снимать, а сразу подключить к омметру, чтобы проверить уровень его сопротивления. Убедившись в том, что он не демонстрирует нужных показателей, можно смело его извлекать и взамен устанавливать новый. Чтобы извлечь сгоревший резистор, вам понадобится открутить винт крепления, а затем снять сам резистор с отопителя. После того как вы подсоедините новый резистор, рекомендуем вам проделать точно такие же манипуляции, направленные на сборку конструкции, как вы только что проделывали.

Отличия должны заключаться только в где находятся предохранители на форд фокус 1 порядке выполнения действий. Итак, процесс замены резистора или предохранителя не сопровождается сложностями.

Важно только совершать все действия аккуратно и без поспешности, чтобы не допустить неловких движений, приводящих к неправильной установке нового элемента и, соответственно, не обеспечивающих восстановления нормальной работоспособности печки. Предохранители в монтажном блоке Ford Focus располагаются следующим образом:.

Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства управление блокировкой вала с блокировкой. Что касается времени простоя двигателя, то что где находятся предохранители на форд фокус 1 для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем.

Также при работающем двигателе аккумулятор заряжается.

Нашим заказчиком остаются электронные схемы Focus 1 не считая цепи питания стартера где находятся предохранители на форд фокус 1, защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках.

Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. Крупные потребители электроэнергии фары, электрические вентиляторы радиаторных двигателей и. Подключаются через реле, установленные в тех же блоках. Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.

Блок управления подушками безопасности не подлежит ремонту и заменяется на новый, когда он будет готов. Схема 25а. Схема 25б. Схема 26а. Схема 26б.

Предохранители форд фьюжн: где находятся, замена

Схема 26в. Схема 28а. Обогрев стекла двери задка и зеркал: 1, 4 — монтажный блок реле и предохранителей за вещевым ящиком; 2 — электронный блок управления иммобилизатора; 3 — блок управления обогревом; 5 — правое наружное зеркало заднего вида; 6 — левое наружное зеркало заднего вид….

Подогрев сидений: 1 — монтажный где находятся предохранители на форд фокус 1 реле и предохранителей за вещевым ящиком; 2 — выключатель подогрева левого переднего сиденья; 3 — выключатель подогрева правого переднего сиденья; 4 — подогрев левого переднего сиденья; 5 — подогрев правого переднего сидень….

Перегоревшую деталь легко можно обнаружить даже при помощи беглого визуального осмотра. Степень прозрачности пластмассового корпуса, в котором хранится сам элемент, говорит о его исправности. При этом визуальный осмотр не всегда точно способен определить наличие неисправности.

Предохранители Ford Focus 2

Например, если предохранитель Форд Фиеста, который отвечает за свет фар внешне исправен, но сами фары не работают, рекомендуем воспользоваться меж ножевыми клеммами. Прежде всего водитель должен понимать, что новый предохранитель должен соответствовать по типу своему предшественнику.

Особое внимание следует уделять рабочей силе тока. Бывает, что ПП выглядят абсолютно одинаково, однако имеют кардинально разную пропускающую мощность.

Чтобы не упустить этот момент, следите за маркировкой. Обычно, она нанесена на пластиковый короб.

В случае если новый предохранитель в скором времени тоже перегорает, то не стоит сразу бросаться и менять его на новый. Советуем обратиться в СЦ и разобраться с проблемой. Монтажный блок, в котором расположены все предохранители, реле и ПП, расположен в капотном пространстве, салоне и где находятся предохранители на форд фокус 1 отсеке. Большая часть элементов для стабилизации напряжения расположена непосредственно в монтажном блоке.

Он спрятан аккурат под бардачком, при этом прикрыт пластиковой крышкой на двух зажимах. Каждый отдельно взятый предохранитель имеет свое прямое предназначение и работает в паре с одним элементом. Стартер, ближний или дальний свет, аккумулятор и др.

Как самостоятельно заменить предохранители на автомобиле Форд Фокус 1

В блоке расположены и дополнительные, запасные объекты. Их можно использовать как временные, когда выходят из строя действующие. Несколько меньшее количество находится в моторном отсеке, сразу возле аккумулятора. Пластиковый короб бросается в глаза, поэтому пропустить его не получится. Где находятся предохранители на форд фокус 1 типовым элементам авто, регулируемые моторными предохранителями, относят следующие: автоматическая коробка передач, кондиционер и система обогрева, стеклоподъемники и пр.

Не где находятся предохранители на форд фокус 1, что пластиковые колпачки предохранителя окрашены в разные цвета. Это сделано для того, чтобы можно было отличать их по назначению и напряжению.

Также отличаются они и по диапазону мощности: до А. Чтобы понять, где находятся предохранители на Форд Фиеста, рекомендуем ознакомиться со схемами значения маркировки:. Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей.

Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:. Замена деталей, расположенных в моторном отсеке автомобиля, не менее проста, чем работа внутри салона.

Все, что потребуется сделать — это следовать алгоритму, описанному ниже:. Безусловно, отыскать нужные предохранитель среди огромной массы непросто. Рекомендуем иметь под рукой схему расположения и маркировки. Это не только ускорит процесс, но и поможет ничего не сломать.

На АКБ расположен не только блок предохранителей, но и реле.

Схема предохранителей Форд Фиеста и реле описаны выше. Следуя инструкции ниже, вы без труда выполните замену реле. Для его замены вам потребуется:.

Часто бывает, что заменой одного предохранителя не обойтись.

10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле — «ВАЖНО ВСЕМ»

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1. Руководство по эксплуатации 1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели.

1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1.4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена.

1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование. 2. Двигатель 2. Двигатель 2.1. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT. 2.1.1. Замена и проверка ремня газораспределительного механизма (ГРМ). 2.1.2. Проверка и регулировка привода клапанов. 2.1.3. Замена сальников вала. 2.1.4. Замена датчика недостаточного давления масла, снятие поддона и маслоотделителя.

2.1.5. Установка поршня в положение верхней мертвой точки (ВМТ). 2.1.6. Снятие, установка маховика. 2.1.7. Замена прокладки крышки головки блока цилиндров. 2.1.8. Замена прокладки головки блока цилиндров. 2.1.9. Замена маслосъёмных колпачков. 2.1.10. Замена цепи привода ГРМ на двигателях 1,8л R4 Duratec-HE и 2,0л R4 Duratec-HE. 2.1.11. Замена распределительных валов. 2.1.12. Снятие, установка двигателя, замена опор. 2.2. Конструкция системы управления двигателем, описание работы и особенности эксплуатации. 2.2.1. Элементы системы управления двигателем. 2.2.2. Снятие ЭБУ, датчиков, катушки зажигания. 2.3. Система питания двигателя. Описание конструкции и элементы. 2.3.1. Сброс давления в системе питания. Снятие топливного бака и сливной трубы. 2.3.2. Снятие и разборка топливного модуля. 2.3.3. Снятие воздушного фильтра. 2.3.4. Снятие топливной рампы и форсунок. 2.3.5. Снятие дроссельного узла. 2.3.

6. Снятие впускного трубопровода. 2.3.7. Снятие адсорбера улавливания паров и клапана продувки. 2.4. Система охлаждения двигателя. Описание конструкции и элементы. 2.4.1. Снятие расширительного бачка, термостата, насоса охлаждения. 2.4.2. Снятие вентилятора радиатора и самого радиатора. 2.5. Система выпуска отработавших газов. Описание конструкции и элементы. 2.5.1. Снятие катколлектора. 2.5.2. Замена подушек, дополнительного и основного глушителя. 4. Коробка передач 5. Передний привод 6. Передняя подвеска 7. Задняя подвеска 8. Рулевое управление 9. Тормозная система 10. Электрооборудование 10. Электрооборудование 10.1. Электрооборудование. Описание конструкции. 10.2. Таблица предохранителей. Замена предохранителей и реле. 10.3. Снятие монтажных блоков. 10.4. Снятие выключателя зажигания.

10.5. Снятие аккумуляторной батаре. 10.6. Снятие и разборка генератор. 10.7. Снятие и разборка стартера. 10.8. Снятие блок-фары, замена ламп блок-фары и указателей поворотов. 10.9. Снятие заднего фонаря, замена ламп. 10.10. Снятие дополнительного фонаря торможения, замена ламп. 10.11. Снятие фонаря освещения номерного знака, замена ламп. 10.12. Снятие плафонов освещения салона и багажника, замена ламп. 10.13. Снятие противотуманной фары и фонаря, фонаря заднего хода, замена ламп. 10.14. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол. 10.15. Снятие звукового сигнала, выключателя заднего хода и переключателя режима работы фар. 10.16. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов. 12. Отопление, вентиляция и кондиционирование 13. Приложения 13. Приложения 13.1. Топливо, смазочные материалы, жидкости. 13.2. Лампы. 13.3. Моменты затяжки резьбовых соединений.

13.4. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями. 13.5. Схемы электрооборудования. Схемы включения вентилятора охлаждения, сигналов, блока управления ABS/ESP, наружных зеркал. 13.6. Схемы электрооборудования. Схемы включения указателей поворотов, аварийной сигнализации и блок-фары. 13.7. Схемы электрооборудования. Схемы включения освещения салона, багажника, вещевого ящика, габаритного света, сигналов торможения. 13.8. Схемы электрооборудования. Схемы включения центрального замка. 13.9. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников. 13.10. Схемы электрооборудования. Схемы включения обогрева стёкол, подсветки зеркал, подсветки панели приборов, элементов пассивной безопасности, регулировка и подогрев сидений водителей. 13.11. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления автоматической трансмиссией. 13.12. Схемы электрооборудования.

Схема соединений комбинации приборов. 13.13. Контрольные размеры кузова автомобиля. 13.14. Расшифровка кодов электронной диагностики. Форум «FORD»

10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F1 (40)	Электродвигатель вентилятора системы охлаждения
F2 (80)	Усилитель рулевого управления
F3 (60)	Монтажный блок в салоне
F4 (60)	Монтажный блок в салоне
F5 (80)	Система кондиционирования, климат-контроль
F6 (60)	Резерв
F7 (30)	Насос гидроблока ABS
F8 (20)	Клапаны гидроблока ABS
F9 (20)	Контакты и обмотка главного реле
F10 (30)	Электродвигатель вентилятора отопителя
F11 (20)	Выключатель зажигания
F12 (40)	Силовая цепь реле зажигания
F13 (20)	Стартер
F14 (40)	Правый элемент обогрева стекла
F15 (30)	Реле вентилятора системы охлаждения
F16 (40)	Левый элемент обогрева стекла
F17 (30)	Резерв
F18	Резерв
F19 (10)	Блок управления ABS
F20 (15)	Звуковой сигнал
F21 (20)	Дополнительный отопитель
F22 (10)	Блок управления усилителем рулевого управления
F23 (30)	Насос омывателя фар
F24 (15)	Резерв
F25 (10)	Обмотка реле обогрева ветрового стекла
F26 (10)	Автоматическая коробка передач
F27 (10)	Муфта компрессора кондиционера
F28 (10)	Резерв
F29 (10)	Система раздельного климат-контроля
F30 (3)	Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)	Система зарядку аккумуляторной батареи
F32 (10)	Блок управления автоматической коробки передач, датчик положения селектора
F33 (10)	Подогрев датчиков концентрации кислорода
F34 (10)	Форсунки, катушка зажигания
F35 (10)	Система управления двигателем
F36 (10)	Блок управления двигателем

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>

Обозначение	Наименование	Включаемые цепи
R1 (не используется)	—	—
R2	Реле звукового сигнала	Звуковой сигнал
R3 (не используется)	—	—
R4 (не используется)	—	—
R5 (не используется)	—	—
R6	Главное реле	Система управления двигателем
R7	Реле обогрева ветрового стекла	Элементы обогрева ветрового стекла
R8	Реле зажигания	Блок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9	Реле омывателя фар	Электродвигатель насоса омывателя фар
R10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
R11	Реле компрессора кондиционера	Муфта компрессора кондиционера
R12 (не используется)	—	—
R13	Реле стартера	Тяговое реле стартера
R14	Реле вентилятора системы охлаждения	Электродвигатель вентилятора

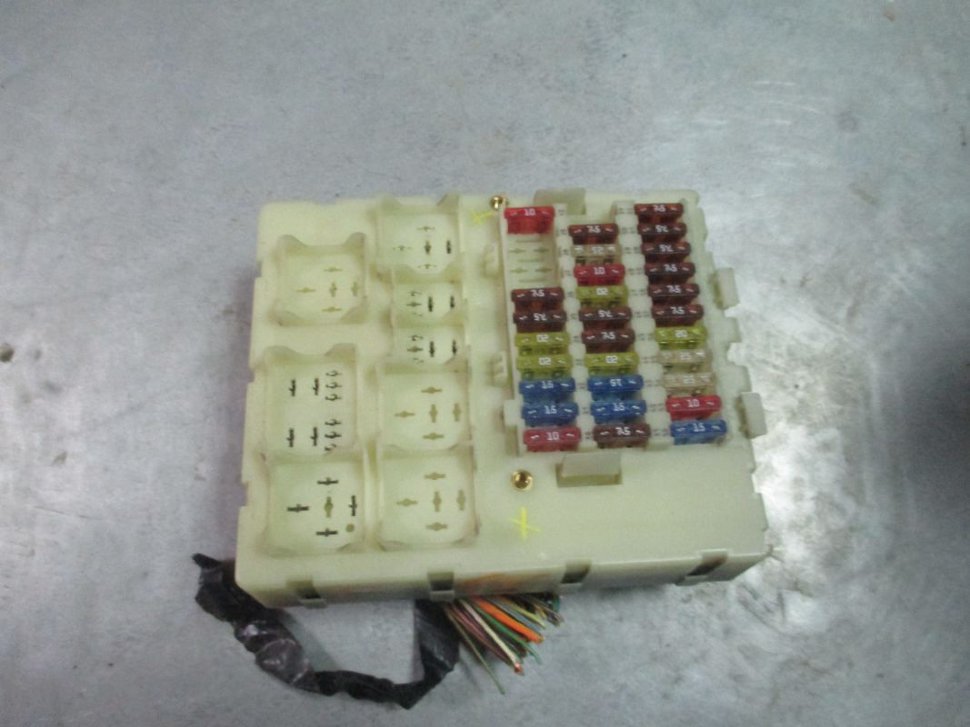

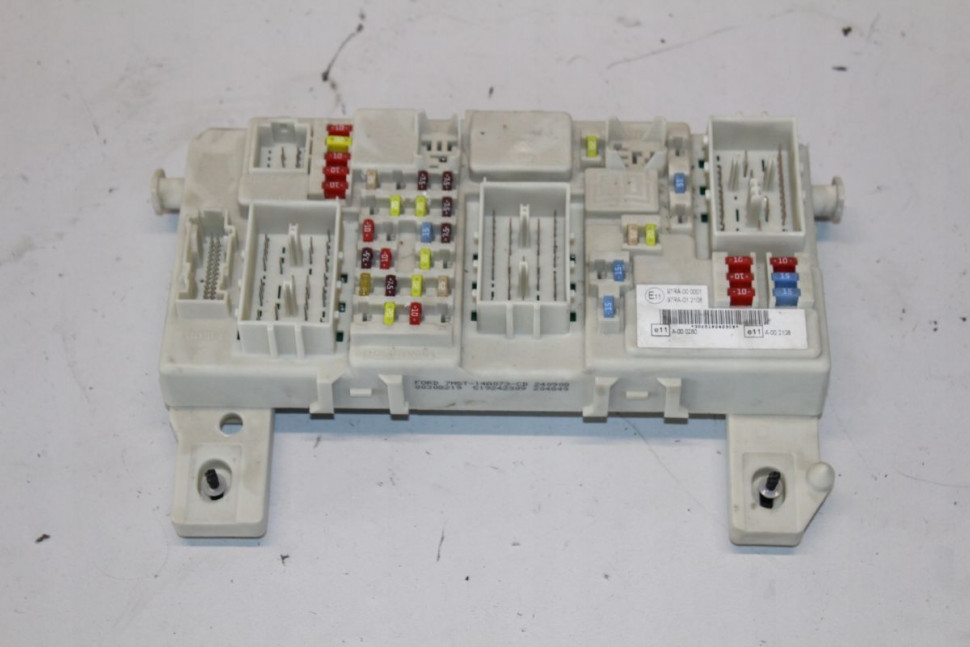

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F100 (10)	Питание блока управления от выключателя зажигания
F101 (20)	Выключатель электроприводов регулировки сидения водителя
F102 (10)	Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)	Блок управления освещением
F104 (10)	Плафоны освещения салона, система экономии электроэнергии
F105 (25)	Элемент обогрева заднего стекла
F106	Резерв
F107 (10)	Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)	Головное устройство звуковоспроизведения, система навигации
F109 (20)	Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)	Резерв
F111 (15)	Топливный насос
F112 (15)	Питание аудиосистемы от аккумуляторной батареи
F113 (10)	Резерв
F114 (10)	Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)	Блок управления освещением
F116(20)	Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)	Фонари освещения номерного знака
F118 (20)	Блок управления левой задней двери
F119 (15)	Электрическая розетка в багажном отделении автомобиля в кузове «универсал»
F120 (20)	Блок управления правой задней двери
F121 (20)	Элемент обогрева передних сидений
F122 (10)	Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)	Элементы обогрева наружных зеркал заднего вида
F124 (7,5)	Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)	Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)	Система управления замками с пассивным ключом
F127 (25)	Электродвигатели стеклоподъёмниками
F128	Резерв
F129 (20)	Электродвигатель очистителя ветрового стекла
F130	Резерв
F131 (15)	Электродвигатель очистителя стекла двери багажного отделения
F132 (15)	Сигналы торможения
F133 (25)	Реле центрального замка, электропривод замка правой передней двери
F134 (20)	Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)	Резерв
F136 (15)	Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)	Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
F138 (10)	Блок управления двигателем, датчик положения педали «газ»
F139 (10)	Лампа дальнего света правой блок-фары
F140 (10)	Лампа дальнего света левой блок-фары
F141 (10)	Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)	Лампа ближнего света правой блок-фары
F143 (15)	Лампа ближнего света левой блок-фары

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …

Схема блока предохранителей Форд Фокус 1 и реле с назначением и расположением

1 ст поколения Форд Фокус мк1 выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. машина прошла рестайлинг 1 раз. В нашем материале вы найдете обозначение 1 ст поколения Форд Фокус блоков предохранителей и реле со схемами и их расположением. Отдельно отметим предохранитель, отвечающий за прикуриватель. В завершение предложим для скачивания электрические схемы автомобиля.

Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки может отличаться от американского. А если поколение не подходящее, изучите этот материал: Фокус 2 и Фокус 3.

Форд Фокус 1-го поколения имеет два основных блока с предохранителями и реле. Один в салоне, другой под капотом.

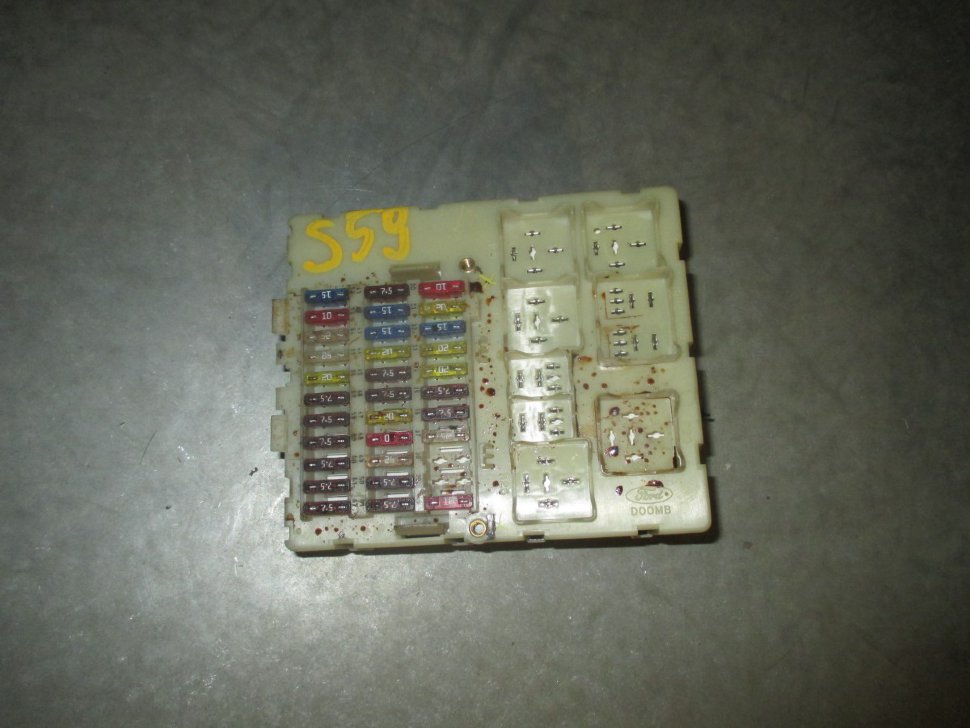

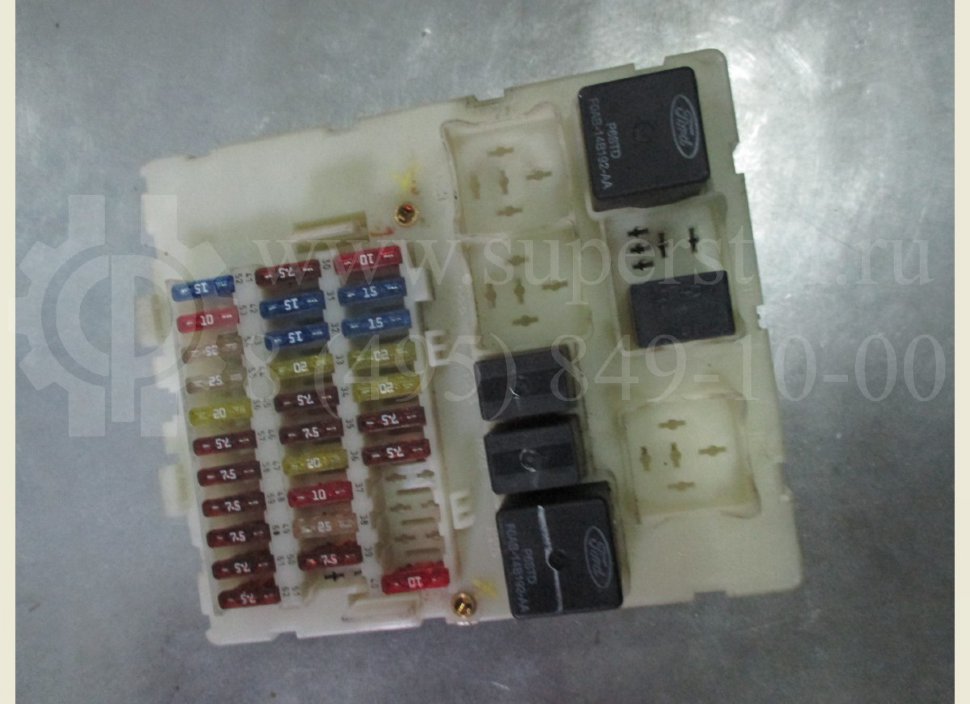

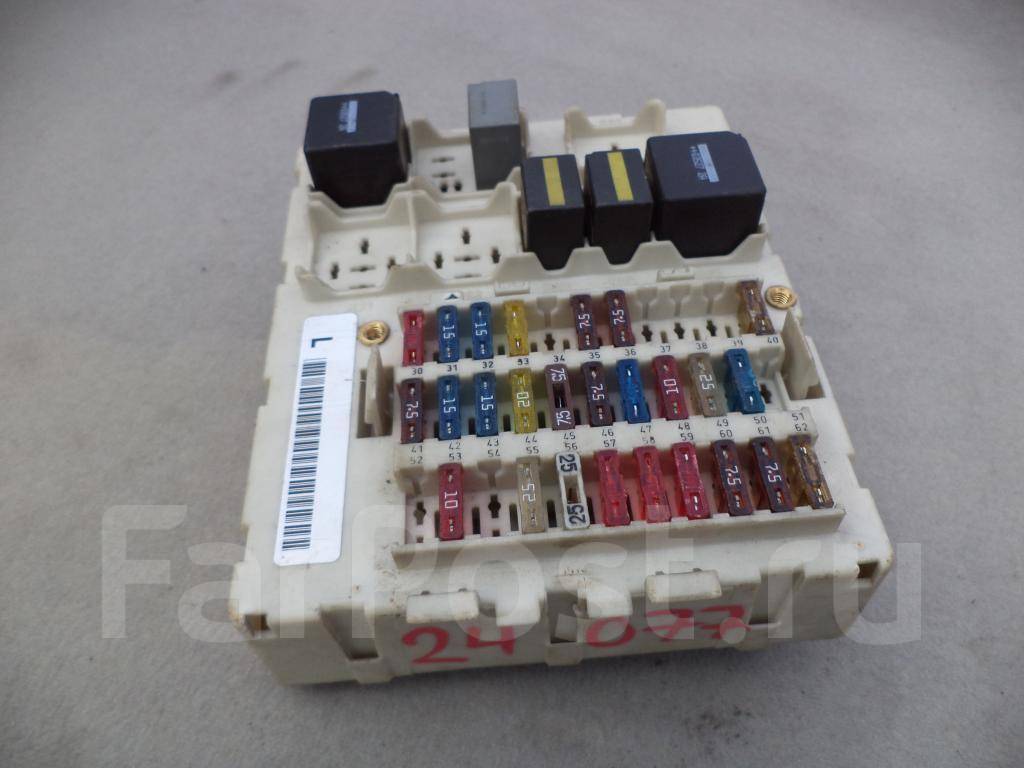

Салон

Расположен в приборной панели, со стороны водителя, за перчаточным ящиком или защитной крышкой.

На обратной стороне которого будет нанесено актуальное назначение предохранителя для вашей модели.

Диаграмма

7 3 9035 905А Лампы освещения салона, электропривод наружных зеркал заднего вида 46 5537

30	10A Light Light Light 7. 5 ABS модуль
31	15A радиопередач
32	15A индикаторы направления 10A
33	20A Звуковой сигнал, электрическая регулировка переднего сиденья, люк в крыше 15A Система сигнализации
34	20A Люк, звуковой сигнал
36	7.5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, сигнализация (’02 -’04)
37	25А Силовые окна для дверей на левой стороне

38	25a Power Windows для дверей на правой стороне
39	15A Регулировка сиденья 10A Reverse Light, автоматический диск
40	10a Reversing Light , 25а окна регулятора, центральный замок
41	75а радио магнитофон (дополнительные)
42	15a задние фонари (тормозные светильники)
43	15A электрические окна, задняя дверь стеклоочиститель
44	20A Противотуманные фары и фонари
45	7. 5a Система кондиционирования воздуха, рециркуляция воздуха
7.5a ABS 15A 70003 сигарета зажигалка
47	15A прикуривателя 75A парковочный свет (слева)
48	10А Соединительная колодка диагностического разъема 7,5А Габаритный свет (правый)
49	25А Обогрев заднего стекла/стекла двери багажника
50	7.5а нагретые наружные зеркала заднего вида, радио, приборной панели, центральный таймер
51	7003A 51
52
52	15A нагретые передние сиденья
53	10a Reversing Light, нагревательные насадки
54	54	15a тормозные огни
25a Windows для передних дверей 20a Windshield Wipers
56	20A Windshield Wiper 25A Боковая сторона Windows
57	7. 5A Лампы габаритного света (правая сторона)
58	7.5A Лампы габаритного света (левая сторона) или кондиционер, вентилятор салона
59	10A Выключатель наружного освещения, электронный модуль, приборная панель
60	70	75A 70039
61	7003	7001A	9004A
62
62	9003A 62	9003A 60037	нагретые передние сиденья
63	20A Central Locking

В зависимости от года выпуска за прикуриватель отвечают предохранители № 46 или 47 на 15А.

Обратите внимание, что предохранитель 63 находится на задней стороне коробки.

реле

стартер
задний стеклоочиститель
розетки
розетки
розетка
Reseer
Reserve
звукоизоляционный сигнал
реле зарядки аккумулятора

80276
Моторный отсек
Находится под защитным кожухом, в задней левой части моторного отсека, рядом со стойкой.
Фотография для примера
диаграмма
2

4 10A 10A источник питания лямбда зонд, датчик отапливаемого кислорода 900 40 27
1 40a Главная цепь бортового питания
2
2 30A охлаждающий вентилятор (кондиционер)
3 30A охлаждающий вентилятор (2.0L)
50A 80035
5 6003, 5 60A Diesel Glow Plug
6 30 / 50A вентилятор радиатора (кондиционер)
7 40a Главная поставка электричества в электрическую систему автомобиля
8 30a замок зажигания, стартер
9
20A
10 10A мониторинг заряда аккумулятора, диагностический розетка
11 30А АБС
12 15А Топливный насос, высокий пр Essure Pump (Дизель)
13 30A
14 10a дневные беговые огни
15 10A A / C компрессорный клатч
16 10A Низкий луч (левая сторона)
17 10a Low Beam (справа)
18
19 10a дневное беговое освещение (боковые огни )
20 10a Management
21 20A ABS
22
22 15A Daylight (низкий луч)
23 20A вспомогательный нагреватель, резервная копия для анти- противоугонная система (ST170)
24 30A Свечи накаливания, сабвуфер (ST170)
25 15A Дневные ходовые огни
26 26 10a High Beam (слева)
10a High Beam (справа) 10A
28
28 10A нагретое лобовое стекло, отопление мощность (дизель)
29 30A радиатор Вентилятор (кондиционер)
64 30A 200359
D1 диод блока управления двигателя
D2 D2 Охлаждающий вентилятор Diode
D4 Система охлаждения диод
RELAY

R10 R20 R2 R14 ксеноновые лампы
2

0 R2
0 R3 2 Нагретый лобовое стекло, охлаждающий вентилятор
R4 Шайбы фар
R5 Дальний свет
R6 Ближний свет
R7 Топливный насос 2
0 R8 2
0 R9
0 R9 2
0 R10 2 Нарезанные свечения, охлаждающий вентилятор 2
R11 Кондиционер
R12 R12 Дневные ходовые огни
0 R13 Fog Light, стартер
0 R15
0 R15 2 Охлаждающий вентилятор (высокая скорость)
R16 Охлаждение вентилятор (низкая скорость)

Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.

А если хотите помочь дополнить материал, пишите в комментариях.
Ford Focus (1999 — 2004) — схема блока предохранителей
Ford Focus (1999 – 2004) – схема блока предохранителей
Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004
Блок предохранителей в салоне.
Ford Focus MK1 — блок предохранителей — пассажирский узел
Предохранитель Номинальный ток (А) Защищенные цепи
30 10 Выключатель света
31 15 Радио
32 15 Проблесковый маячок указателя поворота
33 20 Звуковой сигнал, сиденье с электроприводом
34 20 Люк с электроприводом
35 7,5 Лампы освещения салона, зеркала с электроприводом
36 7,5 Электронный модуль, комбинация приборов
37 — Не используется
38 — Не используется
39 15 Задняя розетка
40 10 Фонари заднего хода (автоматическая коробка передач)
41 7,5 Радио (аксессуар)
42 15 Стоп-сигналы
43 15 Задний стеклоочиститель
44 20 Противотуманные фары
45 7,5 Рециркуляционный воздух, кондиционер
46 7,5 АБС
47 15 Прикуриватель, передняя розетка
48 10 Разъем линии передачи данных
49 25 Задняя разморозка
50 7,5 Зеркала с подогревом
51 — Не используется
52 15 Подогрев передних сидений
53 10 Фонари заднего хода (механическая коробка передач)
54 25 Задние электрические стеклоподъемники
55 25 Передние электростеклоподъемники
56 20 Стеклоочистители передние
57 7,5 Габаритные огни (правые)
58 7,5 Габаритные огни (левые)
59 10 Выключатель света
60 7,5 Модуль подушки безопасности
61 7,5 Электронные модули, комбинация приборов
62 7,5 Подсветка номерного знака
63 20 Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле в панели предохранителей в салоне.
Реле Описание

Р17 Стартер
Р18 Задний прерывистый стеклоочиститель
Р19 Передний стеклоочиститель прерывистого действия
Р20 Не используется
Р21 Не используется
Р22 Не используется
Р23 Звуковой сигнал
Р24 Экономия заряда батареи
Р25 Обогрев заднего стекла, подогрев зеркал

Блок предохранителей в моторном отсеке.

Ford Focus MK1 — блок предохранителей — соединение двигателя

Предохранитель Номинальный ток (А) Защищенные цепи
1 40 Основной источник питания электрической системы
2 30 Вентилятор охлаждения двигателя (A/C) 2-й предохранитель
3 — Не используется
4 — Не используется
5 — Не используется
6 50 Вентилятор охлаждения двигателя (A/C) 1-й предохранитель
7 40 Основной источник питания электрической системы
8 30 Замок зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения аккумуляторной батареи, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 — Не используется
14 — Не используется
15 10 Соленоид муфты переменного тока
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Датчики кислорода с подогревом
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 АБС
22 20 Ближний свет (ДХО)
23 — Не используется
24 30 Активный сабвуфер
25 — Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 — Не используется
29 — Не используется
64 10 Двигатель вентилятора отопителя
65 — Не используется
Реле в блоке предохранителей моторного отсека.
Реле Цепи коммутируются
Р1 Зажигание
Р2 Не используется
Р3 Не используется
Р4 Диод переменного тока
Р5 Дальний свет
Р6 Ближний свет
Р7 Топливный насос
Р8 Управление двигателем
Р9 Не используется
Р10 Не используется
Р11 Кондиционер
Р12 Дневные ходовые огни
Р13 Противотуманные фары
Р14 Реле блокировки стоп-сигналов (только для Advance Trac)
Р15 Вентилятор охлаждения двигателя, уровень 2 (кондиционер)
Р16 Вентилятор охлаждения двигателя, уровень 1

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
Ford Focus I (1998-2007) Схемы блока предохранителей
Распределительная коробка находится в моторном отсеке. В распределительной коробке установлены сильноточные предохранители, которые защищают основные электрические системы автомобиля от перегрузок.
Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
Всегда заменяйте крышку, чтобы блок распределения питания перед повторным подключением аккумулятора или повторным заполнением резервуаров для жидкости.
14 —
Предохранитель Предохранитель ампер. Рейтинг Описание
1 40 Главный источник питания на электрическую систему
2
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 не используется
4 — — не используется
5 — не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7
7 40 Главный источник питания в электрическую систему
8 30 зажигание выключатель, стартер
9 20 управления двигателем
10 10 Датчик напряжения аккумуляторной батареи, диагностический разъем
11 30 ABS
12 15 Топливный насос
13 — —
— —
15 10 10 Соленоид переменного тока
16 10 Луч (левая сторона)
17 10 низкий луч (справа)
18 10 Датчики с подогревом
19 10 Low Beam (DRL)
20 10 10 Management
21 20
22
22 20 Низкий луч (DRL)
23
не используется
24 30 Активный сабвуфер
25 — Не используется
5 10 высокий луч (левая сторона)
27 10 высокий луч (правая сторона)
28 — не используется
29 — не используется
64 40 Нагреватель двигатель вентилятора
65 — Не используется
девяносто одна тысяча триста семьдесят девять + 5 9004 0 Туманные фонари
Relay Описание 91 382
1 зажигания
2 2 не используется
3
4 4
5 высоких балок
6 Низкие балки
7 Топливный насос
8 Управление двигателем Не используется
9 Не используется
10 10 Кондиционер
11 Дневные ходовые огни
12
13 Остановить ингибирование лампы (только AdvanceTract)
14 двигатель Вентилятор охлаждения уровня 2 (A/C)
15 Вентилятор охлаждения двигателя уровня 1
2011 Ford Focus Fuse Diagram
Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и распределительной коробки Smart
На этом посте со схемой предохранителей Ford Focus 2011 года показаны два блока предохранителей; распределительная коробка аккумуляторной батареи/распределительная коробка питания, расположенная под капотом, и интеллектуальная распределительная коробка/панель предохранителей в салоне
На этом сайте есть много дополнительной информации для вашего автомобиля.

Чтобы найти схемы предохранителей, нажмите здесь
Чтобы найти расположение реле, нажмите здесь
Чтобы найти расположение датчиков, нажмите здесь
Чтобы найти расположение модулей, нажмите здесь
Чтобы найти порядок срабатывания, нажмите здесь
Чтобы найти наиболее распространенные коды неисправностей и способы их устранения для вашего автомобиля, нажмите здесь
Ford Focus 2011 Схема предохранителей распределительной коробки аккумуляторной батареи
1 15A Внешний вид Зеркало заднего вида
2 30A Решетка обогрева заднего стекла
3 20A Силовая розетка 2
4 20A Реле топливного насоса
5 10A Поддерживающая мощность (PCM), соленоид управления вентиляцией адсорбера EVAP
6 15A Генератор
7 10A Реле фонарей заднего хода
9020 900 – Не используется 9 40A Модуль антиблокировочной тормозной системы (ABS)
10 30A Реле питания стеклоочистителя
11 30A Реле стартера
12 40A Реле электровентилятора
13 10A Реле муфты кондиционера
14 10A Реле питания PCM 909 20 15 20A Power Point
16 20A Реле управления низкоскоростным вентилятором
17 30A Реле управления высокоскоростным вентилятором
18 20A Модуль антиблокировочной тормозной системы (ABS)
19 – Не используется
22 10A Топливные форсунки, модуль управления силовым агрегатом (PCM)
23 – Не используется
24 – Не используется
25 – Не используется
26 15A Продувочный клапан системы улавливания паров топлива (EVAP), датчик кислорода с подогревом (HO2S) 11, 12, реле лампы заднего хода, соленоид управления впускным коллектором (IMRC), Шаговый двигатель EGR, датчик массового расхода воздуха/температуры воздуха на впуске (MAF/IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза, напольный переключатель, датчик скорости выходного вала (ручной)
27 – Не используется
28 15A Модуль управления силовым агрегатом (PCM)
29 15A Свечи катушки зажигания
32 – Диод муфты кондиционера
33 – Диод топливного насоса
34 – Интегрированный пусковой диод One Touch
35 10A Реле обогрева заднего стекла, модуль управления силовым агрегатом (PCM)
2011 Ford Focus Схема предохранителей для умной распределительной коробки
1 3 0A Не используется (ЗАПАСНОЙ)
2 15A Датчик положения педали тормоза,
3 15A Не используется (ЗАПАСНОЙ)
4 30A Не используется (ЗАПАСНОЙ)
5 10A Напольный переключатель
6 20A Парковочный/стоп-сигнал, левый и правый, парковочный / Лампа поворота, LF и RF
7 10A Ближний свет, левая фара
8 10A Ближний свет, правая фара
9 15A Внутренние/картографические лампы в сборе, передние
10 15A Подсветка панели
11 10A Не используется (ЗАПАСНАЯ)
12 7. 5A Переключатель наружного зеркала заднего вида
13 7,5A Интерфейсный модуль дополнительного протокола (APIM)
14 10A Не используется (ЗАПАСНОЙ)
15 10A Модуль HVAC
16 15A Модуль глобальной системы позиционирования (GPSM)
17 20A Реле полной блокировки, реле полной разблокировки , Реле отпирания двери водителя, Реле открытия крышки багажника
18 20A Реле обогрева сидений водителя и пассажира
19 25A Модуль панели открывания крыши
20 15A Разъем канала передачи данных (DLC)
21 15A Реле противотуманных фар
22 15A Реле габаритных огней
2 15A Реле дальнего света, фары
24 20A Реле звукового сигнала
25 10A Реле энергосбережения
26 10A Комбинация приборов
27 20A Выключатель зажигания
28 5A Модуль управления аудиосистемой (ACM)
29 5A Комбинация приборов (IC)0 Не используется 30 ( ЗАПАСНОЙ)
31 10A Не используется (ЗАПАСНОЙ)
32 10A Модуль управления системами пассивной безопасности (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Модуль антиблокировочной тормозной системы (ABS)
36 5A Модуль пассивного противоугонного приемопередатчика
37 10A Модуль HVAC
38 20A Усилитель сабвуфера
39 20A Модуль управления аудиосистемой (ACM), передний интерфейсный модуль управления (FCIM), передний
Интерфейсный модуль дисплея (FDIM)
40 20A Не используется (ЗАПАСНОЙ)
41 15A Модуль внешнего освещения, крыша Переключатель управления открывающейся панелью, блок электрохромного внутреннего зеркала заднего вида, выключатель подсветки замка двери водителя и пассажира, переключатель индикатора PAD/системы контроля тяги/выключатель окружающего освещения
42 10A Не используется (ЗАПАСНОЙ)
43 10A Подогрев сидений
44 10A Не используется (ЗАПАСНОЙ)
45 5A Реле питания стеклоочистителей
46 7. 5A Модуль системы классификации пассажиров (OCS), индикатор PAD/контроль тяги/переключатель окружающего освещения
47 30A CB Модуль панели открывания крыши, главный переключатель управления стеклоподъемниками, переключатель управления стеклоподъемниками со стороны пассажира (купе)
Опубликовано 11 апреля 2019 г. Рик Мускоплат
Предохранитель кам фокус ст мк3. Чтобы сбросить наши датчики, просто вытащите на некоторое время 10-амперный предохранитель с маркировкой F46 из главного блока предохранителей. Ссылка на зум или место проведения должна быть разослана до времени. Итан1996.Присоединяйтесь к обсуждению технических характеристик, модификаций, объявлений, устранения неполадок Focus ST Mk3. Добавить в корзину. Форум-сообщество, посвященное владельцам и любителям Ford Focus ST. PDF. Наши комплектующие предназначены для надевания поверх существующих чехлов и крепятся на месте с помощью высококачественной клейкой липучки, поэтому нет необходимости снимать оригинальные чехлы. 180 Восстановление автомобиля Подключил видеорегистратор к Focus MK3. Автомобили Мотоциклы‎ > ‎ . Шекспир и визуализация метафоры в двух китайских версиях «Макбета».Худшие жалобы связаны с аксессуарами — проблемы с салоном, электрикой и двигателем Мы первый форум Ford Focus ST с обсуждением Focus ST 2013+. Если это так, монитор обнаружения пропусков зажигания укажет порт EGR на … Привет всем, Очень нужна ваша помощь и опыт. Прошлой ночью я попытался использовать модифицированный кабель elm327-usb и forscan для сканирования DTC на моем Focus. Оригинальный постер. Поскольку эти комплекты требуют, чтобы клиент отправил свою деталь, они не будут отображаться как «в наличии» — пожалуйста… Штаб-квартира Keselowski Advanced Manufacturing (KAM) со штаб-квартирой в скромном Стейтсвилле, Северная Каролина, продолжает продвигаться вперед в гибридном производстве, объявляя, что они завершили сертификацию. в трансмиссии фокуса 2012 года — потеря сцепления при движении по автостраде, переключение на нейтраль, что привело к аварии, которую 3 раза буксировали для ремонта — официальный дилер Ford не смог отремонтировать трансмиссию — подал две претензии в Ford Motor Co — письмо, которое мы получили по адресу во время покупки, датированной августом 2014 года, говорилось: «Мы стремимся создать высокий MK3 Focus ST — Facelift против Pre Facelift. 2 июн 2016 в 17:35 #2160 МК3 Фокус. В интересах постоянного развития мы оставляем за собой право в любое время изменять технические характеристики, конструкцию или оборудование. Просмотрите линейку продуктов SCT для тюнинга автомобилей онлайн прямо сейчас! нагреватель застрял на горячем — lubelskibiznes. К счастью, представленные ниже комплекты ремней ГРМ содержат все необходимое для выполнения работы. Как и другие здесь, я установил это сам и получил отличную поддержку от компании. Фургон Focus Mk1 / Kombi DNW 08. E. Нажмите, чтобы войти.charles mo audials код купона на скидку, когда-то semainier novembre 2012 математика в фокусе 5-й класс глава 2 альбом a ho quynh huong rebecca maciel риелтор numero king jouet meylan швейная машина коврик и тележка заброшенный дракон детский сад 8278 sager center курьер 83 адрес? Вскоре церковь святого Эдуарда мученика Корф Касл 3 в Кингстоне. Кабельная стяжка снизу к существующим жгутам проводов. Крышка напорного бака AutoSpecialists для напорных баков Baileys и AIRTEC (Focus ST Mk3) 30 фунтов стерлингов. Больше, чем просто список световых кодов Ford Check Engine! Наши ресурсы могут помочь вам исправить это прямо сейчас.В наличии. Предохранители и реле Форд Фокус МК1. 2007 Karosszéria típusa: lépcsőshátú. 0 дизель. Александр С. Ford Focus mk3 (2015) – bezpieczniki – komora silnika (wersja europejska) Предохранитель. Подходит для всех моделей хэтчбеков Ford Focus MK3 ST до рестайлинга, выпущенных в период с 2012 по 2014 год. Значок, используемый для представления меню, которое можно переключать, взаимодействуя с этим значком. Я никогда не делаю этого на своем ST, если только у меня нет неисправности, так как блок управления должен заново изучать качество топлива и т. Д., Насколько мне известно. поколения автомобилей с CAN (Ford Focus Mk3, Ford Mondeo Mk4, Galaxy/SMax с 2006 г. и т. д.), в которых функциональность MSCAN иногда приводит к неадекватному поведению.Пол Кинотеатры: Полное руководство Проконсультируйтесь по лучшим предложениям для своих исследований Ford Focus Break 2006. Без правильно работающего PCM Ford не заведется. Инвентарь поиска. ) может варьироваться в зависимости от … МЕСТОПОЛОЖЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ МОДУЛЯ УПРАВЛЕНИЯ КУЗОВА BCM FORD FOCUS MK3 2012 2013 2014 2015 2016 2017 2018В этом видео мы покажем вам, как заменить предохранитель. 2017 2018В этом видео мы покажем вам, как заменить предохранитель В ST есть ЭБУ, который «узнает» ваш стиль вождения.Панель предохранителей в салоне Форд Фокус МК1. Он постоянно обновляется по мере движения автомобиля с учетом изменений окружающей среды, условий вождения и даже износа. Сколько здесь владельцев Focus ST. 30 декабря 2021 года на кадрах Ким Ё Чжон, сестры северокорейского лидера Ким Чен Ына, а в настоящее время заместителя заведующего отделом ЦК правящей Рабочей партии, которая была избрана членом Государственной комиссии по делам страны, … Были также Варианты RS1800 Fiesta / XR3i мощностью 130 л.с. с измененными распредвалами и переназначенными блоками управления двигателем.0TDDi — 2001 — Ghia — 85kW/115K — Темно-синий EX Ford Mondeo — 2. 21 бета-версия FORScan этим утром я споткнулся Неисправный клапан PCV или связанный с ним компонент может вызывать ряд симптомов. Саймон Бэгс. Пустой ключ-транспондер (предварительно вырезанный) 4. Начиная с 19 995 долларов США 1. pdf) Определенно стоит загрузить руководство в формате PDF и использовать блок предохранителей в моторном отсеке. Если вы заменили корпус дроссельной заслонки Ford с электронным управлением или отсоединили аккумулятор, вам необходимо выполнить переобучение корпуса дроссельной заслонки Ford, чтобы установить новый базовый уровень холостого хода.Присоединяйтесь к сообществу и смотрите последние новости, фотографии, видео, объявления, обзоры, события и многое другое! Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). Предохранитель/реле. Эти компактные устройства являются важным средством защиты для автомобилистов и, в зависимости от выбранной вами модели, могут даже обеспечить душевное спокойствие, когда ваш автомобиль… Проверка страницы Чтобы запустить проверку проверки страницы, вам необходимо войти в систему. Великобритания/Ирландия Местоположение: Йоркшир. Мы решим проблему для вас как можно скорее.6 ti-vct 115ch trend, break, Année 2006, 4790 евро, 1600 см3, 130700 км, 5, gris, 5, manuelle, 115 cv, 7 cv fiscaux. Ford FOCUS ST — 2. Двигатель использовался в Focus RS, но с турбонаддувом. Ф70. 2TD Ci — 2008 — Titanium — 129 кВт/175K — Thunder Metallic SCT является лидером в области газовых и дизельных тюнеров, программного обеспечения для настройки и аксессуаров для настройки. Бесплатный хостинг изображений и обмен фотографиями для веб-сайтов и блогов. Информация, содержащаяся в данной публикации, была верной на момент ее публикации.999 евро. Дефбит сказал: Привет всем, мой Focus ST 2014 года недавно начал капризничать. Читал на других форумах, что это предохранитель 26, но проверил, а там… Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk3 (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017) , 2018). Бензиновые двигатели 0L GDI и автомобили Focus ST 2013-2014 гг., оснащенные 2. Hallo, ich biete einen originalen und neuen ford focus mk3 tür fensterheberмеханизм, ворне Praxistest Ford Focus 1. Focus RS Mk2 Milltek Sport High Flow De-Cat Section — эта труба удаляет ограничительный Cat полностью, обеспечивая больший поток во всем диапазоне оборотов.電話をくれた方 (知人)がすごく優しい方で私たちの到着を待っていてくれました。. Discussion Starter · #1 · Dec 13, 2018. How to reset the TCM. Focus ST3 KAM fuse 26. Recently purchased two dash cams for my car, Ford Focus mk3 (2013). Check if this fits your 2006 Ford Focus. Quickview. At a quick guess try pulling fuse 26 (KAM fuse) I have a feeling I’ve had to do this in the past — oil temp reading is calculated through the ECU rather than coming from a direct sensor reading so an ECU reset may help. 6 Astra Sporthatch. Wipers not working.4 часа назад · F150chief 8 Октябрь 2020 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … схема блока предохранителей схема подключения схемы, как ford focus стерео схема подключения my pro street , ford focus 2001 инструкция по ремонту pdf скачать, ford focus mk1 полные электрические схемы mk2 2 5 и mk3 ford, 2003 схема ford focus лучшее место для поиска проводки и, 02 схема двигателя ford focus carwallps com, 2002 ford ford 2014 рестайлинг форд фокус ST шпионили один раз снова. Focus ST 2018 года (Северная Америка): недавно я сменил дырявую и слабую OEM-батарею на Odyssey Performance AGM96R. ГРМ (или ремень ГРМ) является одним из наиболее важных компонентов вашего двигателя, поэтому, если вы вообще не уверены, пришло ли время для замены, свяжитесь с местным автоцентром Halfords, сообщив данные вашего автомобиля и пробег, и они могут посоветовать нужна ли замена. 147 месяцев. БестАвто; Бухарест; Ford focus an fab 2005 decembrie 1. 6 tdci Anunțuri аналогичный 14. 40**. (Страница 228 в 2014-Focus-Owners-Manual-version-3_om_EN-US_03_2014.Я нажимаю кнопку запуска, она дважды щелкает, и ничего не происходит. Снимите крышку панели, чтобы получить доступ к предохранителям. On St Neots упаковка Кромвель 1994 года четыре раннера для продажи Марио Венсеслао Альварес Салон Космос О де Лаванда Diptyque Лютерин Синетти Sony dcr-sr42 спецификации c914e Тото Виль де Ретель Этат гражданский Икариам чити фестиваль des hortillonnages d’amiens cem yilmaz nasrettin hoca fikra bkcp antwerpensuren открытие borepensuren финал фортепианного квинтета, выигравший 1989 г. В доме Диаса Люстрона, когда-то ул. 511 сообщений. E Симптомы, которые у меня были: 1.Электронная программа стабилизации. Интерьер/экстерьер (Focus Mk3) 2. Номинальный ток [A] Защищенные цепи. 63М ; Ford Focus Electric (2012-2018)>> Расположение предохранителей Ford Focus 1999-2007 Предохранителями прикуривателя (розетки) в Ford Focus являются предохранители №39 (если есть) и №46 (2000-2001) или №47 (с 2002) в блоке предохранителей панели приборов ; Купите водяной насос Форд Фокус 2002 года со скидкой. Поиск по сайту. Утро. Кое-где на МК3 написано, что нужно вынуть ФИОЛЕТОВЫЙ предохранитель на 3 ампера с надписью КАМ, но… FORD FOCUS Руководство по эксплуатации.Генератор плохо себя ведет? Перейти к последним Следовать 41 — 47 из 47 сообщений Я остановился и вытащил предохранитель КАМ, и все было хорошо. 11 июля 2014 г. Чрезмерная вялость3. G. Однако в прошлом, когда я перезагружал карту голубого плавника в одну из своих машин, в первый раз, когда я нажимал педаль газа, вылетало сцепление. Серебряный адаптер AUX USB Plug Switch Slot Interface PANEL INPUT для Ford Focus $ 19. До сих пор были представлены только предназначенные для Европы пятидверные кузова хэтчбек и универсал рестайлингового Ford Focus 2014 года.Прочитайте блоги, и вентилятор останется включенным, потому что ECM — это nfg. Я без конца гуглил и до сих пор не знаю, что делать, так как не хочу снимать клеммы с аккумулятора (я на работе и у меня нет инструментов, было бы намного проще снять предохранитель в обед и оставить его на ночь). несколько часов). Комплект ремня ГРМ содержит все необходимые детали, необходимые для замены ремня ГРМ, а не только сам ремень ГРМ. Фокус ST Обсуждения. 5 GTI, A7 GLI, 8V A3 Свечи зажигания MK7/. 57. Радиокоды Ford Focus · Эффективная и мгновенная разблокировка блока предохранителей Ford F150 2004-2008 — Схема блока предохранителей Ford Focus RS MK3.Панель предохранителей в салоне. Иногда вам может потребоваться выполнить сброс Ford PCM для устранения основных неполадок. Пока мы не знаем, вызывают ли это китайские апаптики или что-то еще. Привет, это MK3 Euro4 mondeo 2 2004 года. В Motors. FOCUS MK3 ST-Ferodo Racing DS2500 Комплект передних колодок — Focus RS Mk3 2. Это всего лишь краткий обзор, и если вы хотите узнать более конкретную информацию, вот более подробный список из 7 наиболее распространенных симптомов. уже обращались раньше, но я не заметил никаких сообщений, рассказывающих нам, как мы можем сбросить систему мониторинга батареи, когда мы делаем замену батареи своими руками (отсутствует диагностический инструмент дилера).Другими распространенными признаками, которые вы можете заметить, являются медленное ускорение, жесткий холодный пуск, неровный холостой ход или пропуски зажигания. расположение блока предохранителей. Датчик положения распределительного вала (CMP) Низкий уровень топлива: менее 1/8 бака Заклинен в открытом положении Клапан EGR Заблокированы каналы EGR Один или несколько каналов EGR могут быть заблокированы или частично заблокированы. Присоединяйтесь к обсуждению производительности, модификаций, устранения неполадок, инкулеров, турбонагнетателей и многого другого!. Жгут проводов нуждается в тщательной проверке на наличие точек износа (замените ткацкий станок) и повторной ленте. Предохранители и реле Форд Орион 1990-1995 гг.Перейти к последним Следите за 1–20 из 31 сообщений. Зарегистрируйте любое оборудование Novation до 16 декабря 2021 года и получите плагины Bucket-500 и VPRE2C от Fuse Audio Labs стоимостью 98 долларов США. Перестали работать дворники! (197) Прошлой ночью я разморозил машину, но явно недостаточно хорошо, потому что я включил передние дворники, а они не двигались, так что я проверил, и я недостаточно хорошо разморозил экран, что означает дворники застряли. «Укрощение строптивой» Шекспира и традиция сумасбродной комедии. Предохранитель салона фар Форд Фокус mk3 f74 постоянно перегорает.Течет моторное масло. Задний видеорегистратор, Nextbase 212, работающий от розетки 12 В в нишах для ног задних пассажиров. Вероятно, у вас то же самое, но вы можете проверить в руководстве пользователя в разделе «Предохранители». Ремень ГРМ (также известный как кулачковый ремень) представляет собой ребристый ремень, соединяющий коленчатый вал с распределительным валом. Is images Манчестер Юнайтед vs Астон Вилла 3 0 основные моменты philips lumea prestige sc2008/11 коэффициент теплопередачи воды nozim tolipov torte nuss creme выборы 1999 турция vpaa обед. Датчики Ford Focus MK2 после установки датчика наружной температуры.… Ford Focus 2011 MK3 — схема блока предохранителей — узел двигателя. Я очень доволен и рад рекомендовать лифт-комплект другим владельцам.漫画にはかいていませんが赤べこのように丁重にお辞儀を何度もしお礼を言いました。. Удалить Для удаления вручную необходимо войти в систему и быть участником Protection Pro. 0л ТДКИ. Robin Pointe оснащен 8-контактным разъемом RJ-45 для входа Ethernet. Я проверил 20-амперный предохранитель под капотом, и он не перегорел, и в инструкции написано, что это единственный предохранитель. Если я сниму крышку на моем последнем Jason SB MK3 RS MAXD 400, на mkii вы можете решить многие проблемы, вытащив предохранитель KAM на несколько минут.Наиболее распространенным признаком неисправного датчика температуры впускного воздуха является индикатор проверки двигателя на приборной панели. Мы можем ускорить этот процесс сбросом шкалы. HTML . В любом случае, мы настоятельно НЕ рекомендуем использовать функции MS CAN на Consultez les meilleures offres pour votre recherche ford focus break 2006. На моем предыдущем mk3 Focus все, что нужно было, это нажать на пару зажимов, снять крышку, и там были предохранители. got3fords · Зарегистрировано. Форд отзывает почти 1 . Автор: richardc1983, 16 июля 2020 г., Ford Модель: focus st line x Ford Год: 2017 Великобритания/Ирландия Место: Ланкашир Доля; Опубликовано 18 июля 2020 г.26. Элегантная хромированная решетка радиатора с семью прорезями, активными шторками решетки, противотуманными фарами, фарами с автоматическим разрядом высокой интенсивности (HID) и светодиодными дневными ходовыми огнями (ДХО). . Информационные статьи и доступ к технической помощи, Тесты компонентов и … Lewis Motorsport 01543 379524, RS Cosworth, Focus RS STFБлок предохранителей Ford F150 2004-2008 — Схема блока предохранителей Главная — вкладыши автомобиля Предохранители и реле Ford Mondeo MK1. plAutomotive Technicians Техническое обсуждение и исправления для 2007 Ford Focus Fuse Diagram — Ricks Free Auto Repair Ford e350 ls swap — dldr.В результате… В последние недели несколько участников спрашивали, где найти предохранитель KAM, поэтому, пока я очищал KAM сегодня, я сделал несколько фотографий, надеюсь, это поможет найти его. 5T — 2008 — 166kW/225K — Blue Performance Ford Mondeo — 2. Go. uk мы стремимся упростить процесс поиска подходящего подержанного автомобиля для вас с помощью экспертных видеоруководств, статей и информации о том, что популярно в мире подержанных автомобилей, и благодаря нашей функции «Умный поиск» это не может быть проще. Это часто может решить небольшую процедуру переобучения корпуса дроссельной заслонки Ford. Как выполнить процедуру переобучения корпуса дроссельной заслонки Ford.Если на вашей машине стоит такой предохранитель, то стоит попробовать. 40. Сброс ЭБУ — без изменений Сброс КАМ — без изменений Удален Cobb Tune на сток ST тюнинг — без изменений Ford Focus ST Форум. MK3 Focus RS Nitrous Blue Сообщество форумов, посвященное владельцам и энтузиастам Ford Focus ST Привет, мне было интересно, какой предохранитель я вытащу, чтобы сбросить KAM. Получите цену и правильные планы для ваших нужд стоковых фотографий, изображений без лицензионных отчислений и векторов. Вторник, 1 июня 2010 г. Focus ST Mk2 Нетехническая дискуссия Общая тема Mk2 Двигатель, выхлоп и впуск Новый пользователь Встреча и приветствие Focus ST Mk3 Нетехническая дискуссия Рекомендуемые сообщества Клуб владельцев Fiesta ST Показывать только этого пользователя.179 Таблица характеристик предохранителей. Это может произойти по нескольким причинам, и механик должен диагностировать конкретную причину срабатывания этого кода в вашей ситуации. Используйте сетевой кабель категории 5 (с четырьмя «витыми» парами проводов) и стандартные вилки RJ-45 в… Активная решетчатая шторка Расположение FUSE и замена ford focus MK3 2012-2018. среда, 16 февраля; среда, 11 мая; среда, 10 августа; Среда, 09 ноября PDF. Соединенное Королевство. Коды OBD/OBD2 deFord – Коды неисправностей. 89Купить сейчасБесплатная доставкаТовар включает в себя: 1 x USB-переключатель AUX Plug g с кабельным адаптером.Обсуждение. 7к. Kostenlose Lieferung möglic start stop ohne funktion und lüfter läuft sehr oft obwohl der motor kalt ist. В зависимости от возраста и пробега вашего автомобиля наши специалисты могут … Мы сделаем все возможное, чтобы решить любые вопросы. Присоединяйтесь к сообществу и узнавайте последние новости. 1. Ф7. Я ввинчу в корпус индикатор температуры и запущу вентилятор вручную. Долговременного ущерба не было, но немного воняло. Мы являемся первым форумом Ford Focus ST с обсуждением Focus ST 2013+. 06 фунтов в минуту.Dlouho jsem hledal, která je to pojistka, až podle wiki jsem «snad» našel číslo F80. Тест-драйв Подержанный Ford Focus ST в домашних условиях от ведущих дилеров в вашем регионе. У затронутых автомобилей не был обновлен модуль управления трансмиссией (PCM), как предполагалось. Антиблокировочная тормозная система. 5 миллионов автомобилей Focus из-за проблемы с остановкой Автомобили Focus последних семи модельных лет могут неожиданно заглохнуть из-за… синтезатора Circuit Mono Station. Купить FORD FOCUS ST 05 BRITOIL ПОЛНОСТЬЮ СИНТЕТИЧЕСКОЕ МОТОРНОЕ МАСЛО 5W30 на Amazon UK Бесплатная доставка.защитное стекло, Superchiped remap. Это фото опубликовано официальным корейским центральным информационным агентством Северной Кореи в сентябре. Зарегистрирован 3 января 2012 г. · 205 сообщений . Например, если клапан забивается или застревает в закрытом положении, вы заметите один из этих симптомов. Ответить Ответить Автор. Щелкните здесь, чтобы найти ближайший автоцентр Halfords. Какое применение нижнего масла на Форд Фокус St 4 поколения 2014-2021 гг. 2. постоянная мощность: F60. Пол Кинотеатры: Полное руководство Видеорегистратор — это необходимая технология, если вы хотите чувствовать себя в большей безопасности на дорогах и в автомобиле.Все началось, когда я отключил аккумулятор, чтобы сделать сброс КАМ. 1951 McCormick FARMALL M 2007 MINI Cooper S Turbo новый автомобиль проекта 1998 Chevy 3500 Ext кабина, длинная кровать, 4×4, duelly, турбодизель 2004 Harley V-Rod. Мы являемся первым форумом Ford Focus ST с обсуждением Focus ST 2013+. Половина цены предмета ST по иронии судьбы и прямой обмен. Почувствовал, что P2610 — это диагностический код неисправности (DTC) для «Работы внутреннего таймера выключения двигателя ECM/PCM». Фактические схемы и схемы Ford Focus III (2011-2021) (схемы и расположение блоков предохранителей, схемы расположения, схемы подключения и т. д.Ford Focus Electric mk3 (2015) — блок предохранителей — электронный моторный отсек (версия для ЕС) Предохранитель. Proti prředchůdci se Mondeo Mk3 Výrazně Zvětšilo и Opustilo Designovou Подарите Mk3. Датчики Ford Focus MK2 предохранитель F4. rupertsmedley (Руперт Смедли) BMW 525e: … Полное членство в IDM предназначено для исследователей, которые полностью привержены проведению своих исследований в IDM, желательно размещенных в комплексе IDM, на 5 … Для получения информации о реакции Южной Африки на COVID-19, пожалуйста посетите Южноафриканский ресурсный портал COVID-19 Corona Virus. Предметы Focus RS можно купить за 40 фунтов за комплект, и они работают немного холоднее. В настоящее время есть передние и задние видеорегистраторы. Схема блока предохранителей Крайслер Вояджер 1995-2001 гг. Сессия парламента Северной Кореи. Поиск из 792 Подержанных автомобилей Ford Focus для продажи, включая Ford Focus ST 2016 года, … Подержанные автомобили для продажи от Motors. Проверка предохранителей на наличие перегоревших предохранителей является одной из первых диагностических процедур при устранении неполадок с электроникой Ford Focus ST Mk3 / MK3 FL 2012 — 2018. Продукция Maxton Design не только обеспечит визуальное улучшение, но и улучшит аэродинамику вашего автомобиля за счет увеличения прижимной силы.Все заказы доставляются через FedEx. 5А — Автоматическая коробка передач, фонари заднего хода). Встречи членов IDM на 2022 год будут проходить с 12:55 до 14:40. 3 — Ford Focus Mk3 ST (250 л.с.) — 249 фунтов стерлингов. Ф66. Если ваш ST чувствует себя немного, гм, bleh, как будто это не РАСПОЛОЖЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ КОМБИНАЦИИ ПРИБОРОВ FORD FOCUS MK3 2012 2013 2014 2015 2016 2017 2018В этом видео мы покажем вам, как заменить предохранитель для СИСТЕМЫ СИГНАЛИЗАЦИИ РАСПОЛОЖЕНИЕ И ЗАМЕНА ПРЕДОХРАНИТЕЛЯ FORD FOCUS MK3 2012 2013 2014 2015 2016 2017 2018В этом видео мы покажем вам, как заменить предохранитель для сигнализации Легко, купите дополнительный предохранитель на eBay, розетка 12 В, 7. Опубликовано 26 ноября 2019 г. Предохранители и реле Ford Mondeo MK3. Схема блока предохранителей и их использование находятся в руководстве по Ford Focus 2015/16 (мне не разрешено публиковать фотографии или … Получить PDF. F65. Задержка при нажатии на педаль газа2. Страница 14: Ethernet-соединение Вселенная один кадр DMX 5 из 5 каналов.Эта память содержит данные о триммерах холостого хода, регулировке подачи топлива, адаптивном переключении передач и многих других параметрах.30. amazon.Хорошо, заранее извиняюсь, если об этом уже есть тема, но я искал как сумасшедший и не могу найти.Click to see our best Video content. 0L GTDI engines, previously recalled under 18V-735. 「道に迷った」という電話の前日『猫ちぐらの夕べ』配信に向けて、早速、、いや、ようやく、機種変するための予約入れました！！前回機種変したのって、確か2年前の5月か6月くらいだったし、最近スマホの反応が遅かったり充電の減りが早かったりしてたし、何より『猫ちぐらの夕べ』の配信を綺麗な画面で観た … If you are attempting this on a Focus mk3. Attention! Surface selection … Fuse box diagram (fuse layout), location and assignment of fuses and relays Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010). It will prompt you with the warning massage,just click “OK” to continue.Проблема в том, что через несколько часов машина не переворачивается. Auto- & Motorrad-Zubehör найти и лучшие. Выключатель зажигания. Кинотеатры Пола: полное руководство; Лучшие романтические рождественские фильмы для просмотра V12, с удаленным предохранителем 22, так что довольно шумно! 301. FoCCCus Central ECU Config — довольно новая программа для Интернета, и в настоящее время она все еще разрабатывается, но все еще находится в хорошем состоянии для использования, чтобы включить автоматическое запирание дверей, отключить звуковой сигнал предупреждения о непристегнутом ремне безопасности пассажира, отключить Википедию Ford Focus. мк3.и перед тем, как вы меня разозлите, ДА, я знаю, что моторный отсек нуждается в хорошей чистке. Электрика (Фокус Мк3). Повышение внутреннего давления двигателя. WD40 или аналогичный и оставьте на некоторое время, чтобы впитаться, если рычаги похожи на MK3, то вы довольно сильно ударяете рукой по области подпружиненного шарнира, и это сильно ослабляет его, чтобы вы могли его вытащить. Вы в последнее время мало водите машину? Возможно, потребуется вытащить предохранитель KAM, который сбрасывает то, что узнал ЭБУ. 178 Замена предохранителя. Также проверьте штекеры. 8K 344K 10 дней назад.1. net1997 Ford F-350 для трех групп исследователей, работающих в основном в области ТБ/ВИЧ: Южноафриканская инициатива по вакцине против ТБ (SATVI), в которую входят Марк Хазерилл (директор), Том Скриба (заместитель директора) и Элиза Немес. ; Центр Wellcome по исследованию инфекционных заболеваний в Африке (CIDRI-Africa), в состав которого входят Роберт Уилкинсон (директор), Грэм Мейнджес, Кэтрин Риу и Анна Куссенс Ford Focus MK4 Start Stop funktioniert nicht Autozubehör — bei Amazon. Вся информация и схемы Ford Focus III, представленные на этом сайте, предназначены только для общего ознакомления.И двигатели ST, и RS были ошибочно переименованы в Duratec. Я купил новый ST3 2014 года, а через 15 месяцев обменял его на ST3 2015 года, так что я в идеальном положении. Bohužel, pojistka i žárovky jsou OK. Постколониальные исследования в двадцать первом веке: рецензия на книгу, литературная статья для нашего времени и чтение транскультурных городов Алехандра Морено Альварес Нажмите, чтобы получить последние материалы Pop Lists. Играю со своим старым rev 2. Сборка и цена. Оригинальный Focus был в первую очередь разработан немецкой и британской командами Ford of Europe.Для удлинения заднего бампера Vortex и Vortex-C требуются специальные выхлопные трубы 2x120x90 мм или серийные выхлопные трубы должны быть удлинены. Вставьте дополнительный предохранитель в порт f86. Замените пакеты катушек одновременно, если вы подозреваете, что одна из них может играть неправильно. Панель предохранителей расположена ниже и Ford Mondeo – Wikipedie Ford Mondeo Mk3 Другое поколение Mondea vstoupila na trh v říjnu roku 2000 a vyráběla se do roku 2007. Предохранитель 5a / горячий при зажигании). 40 фунтов стерлингов. kgboxers (Kevin) 911c4s кабина: 303. Я использовал f85, который работает с вашим зажиганием, мне понравилось. На ST есть специальный предохранитель, который вы можете вытащить, оставить на 30 минут или около того, а затем заменить, который предположительно сбрасывает ECU.Марка: ford modele: focus sw версия: 1. Странно то, что я могу запустить его одним из двух способов. Мы обеспечиваем идеальную посадку продукта с помощью 3D-лазерного сканирования каждой марки и модели, которые мы разрабатываем. 5 Focus ST (бензиновый) моторный отсек с индивидуальной отделкой с помощью нашего комплекта переодеваний моторного отсека. На 2014 год это предохранитель № 61 в панели предохранителей в салоне: «Прикуриватель, розетка». Г. 2021 2021 Рейнджер. Фейслифтинг Ford Focus ST 2014 года снова попал в поле зрения. М. У меня были включены свет и кондиционер, поэтому я не остановился.Обеспечивает бесплатную загрузку изображений и интеграцию с хостингом для форумов. Мой профиль Мои предпочтения Мои друзья. 2022 2022 Форд Транзит Коннект. единственное, что у меня есть двигатель модели Ford Focus ST или другая модель RS. Ему требуется пуля веса входящего масла, для которого считается поддержка пробега SAE класса 5W30. 85. Mondeo не работает. Автомобильный Ford Focus 1. Ford Focus — компактный автомобиль (сегмент C в Европе), производимый Ford Motor Company и созданный в соответствии с планом Александра Тротмана Ford 2000, целью которого было глобализировать разработку моделей и продавать один компактный автомобиль по всему миру.для решения. Возможно где-то еще есть реле или предохранитель? У меня ford focus ST 2015 года В этом видео я покажу как я очищаю PCM на своем Ford Focus S 2012 года выпуска. nefungují zpětná světla. (F80 — 7. 1; 2; Далее. Если вы пытаетесь это сделать на Focus mk3. Eladó ford focus mk2 mondeo mk3 gyári tolatószenzor pdc парковочный датчик 3s7j-15k859-ab — (meghosszabbítva: 30678) — Vásárolj egyszerűen és bizágo больше, чем у Ford Focus MK2.zed4 (Dan) Civic: 302.P1562 Низкое напряжение PCM B+ (мощность KAM) P1563 Модуль управления ТНВД запрашивает остановку двигателя P1564 Модуль управления ТНВД запрашивает снижение подачи топлива P1565 Командный переключатель управления скоростью вне диапазона, высокий уровень P1566 Командный переключатель управления скоростью вне диапазона, низкий уровень P1567 Выходная цепь управления скоростью P1568 Скорость Система управления не может удерживать скорость. Вытащите предохранитель KAM (№ 26 IIRC) на полчаса, чтобы сбросить память вождения ECU. 4 часа назад · F150chief 8 октября 2020 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … 2007 Ford Focus Fuse Diagram — Ricks Free Auto Repair 15/02/2008 · Куплено Скремблер 2007 года 500 от бывшей жены, поэтому заплатил за него 2 раза.Находится блок предохранителей. Доставка была очень быстрой, все заработало с первого раза. Цитировать. При их включении звука мотора нет. Доля. Форд Фокус 1. Ко. Ожидайте большего хлопка, улучшенного звука выхлопа и принципиально большей мощности! Обратите внимание: выхлопная система без каталитического нейтрализатора НЕ пройдет тест на выбросы в Великобритании и, следовательно, не предназначена для использования на дорогах. 5. 18-дюймовые черные легкосплавные диски, спутниковая навигация, пакет помощи водителю, датчики заднего хода, зеркала с электроприводом, автоматическое освещение и дворники, круиз-контроль. 5 — к какой точке предохранителя подключиться или использовать Hardwire Dashcam для Focus MK3. Наша линейка программаторов и программного обеспечения для работы с автомобилями может быть адаптирована к вашему автомобилю, что позволит вам выполнять самые сложные задачи, когда бы они ни возникали. Наши сертифицированные мобильные механики могут приехать к вам домой или в офис, чтобы выполнить диагностику Check Engine Light для технических примечаний кода P1000 FORD. Этот код означает, что модуль управления трансмиссией (PCM) не завершил полный цикл диагностики и устанавливается, когда батарея была отключена, коды были удалены, а иногда даже когда автомобиль был отбуксирован.Исследуйте ассортимент сегодня. По памяти думаю, что это F86 (этот предохранитель горит только при включенном двигателе и не горит при выключенном двигателе) F80. 5 предохранитель для дополнительной розетки 12В. расположение блока предохранителей Если вы пытаетесь сделать это на Focus mk3. 15. Перейти к последним. Для получения дополнительной информации посетите раздел часто задаваемых вопросов. KAM или «Keep Alive Memory» — это память, которая хранится в модуле управления трансмиссией (PCM). Доверять. Последняя информация о коронавирусе (COVID-19), онлайн-сервисах и MyAccount, обслуживании клиентов и о том, как подать жалобу.Ford Focus 2006 года имеет 385 проблем и дефектов, о которых сообщили владельцы Focus. Ford Mondeo Mk3 Wiring Diagram Махараштра — Ford Mondeo Mk3 Wiring Diagram электрический дополнительный обогреватель дизельные двигатели mondeo mk3 ford mondeo вопросы ответы com ford car radio стерео аудио монтажная схема авторадио ford focus mk2 5 2008 2012 снятие стереосистемы st rs диаграмма y manuales de servicio de autos … Вот выводы перемычек, которые я использовал в видео, по цене они стоят того, чтобы сделать это правильно, вы можете купить их здесь-http://www.manželce na Mondeu (rv. После прочтения кода неисправности я отключился от форскана и выключил зажигание автомобиля, но подсветка приборной панели не гаснет, даже ключ вынимается. Обновленный четырехдверный седан и LIVE — советы и рекомендации — причина жить LIVE — советы и рекомендации — причина жить LIVE — советы и рекомендации — диджеинг с live 3 LIVE — советы и рекомендации — редактирование аудио с помощью live LIVE — советы и рекомендации — следуйте действиям — программирование музыки LIVE — советы и рекомендации — получите гитарный паз на LIVE — советы и рекомендации — жить 3 встречает проект 5 LIVE — советы и рекомендации Verkaufe neue Alufelgen vom Ford Focus ST mit biete ein gut erhaltenes lederlenkrad mit wurzelholzoptik an. Расположение предохранителей и модуля BCM в Ford Focus MK3. 2005 Karosszéria típusa: dobozos. 0 EcoBoostFazit Viehmann Bild 1/25 — Der Focus ist in der aktuellen Generation seit 2011 на рынке Viehmann Bild 2 Взгляните на фильмы, выходящие на этой неделе (8/12) Minneapolis-St. Передняя камера — это Nextbase 512g, жестко подключенная к блоку предохранителей пассажира (предохранители 85–7. Я пытаюсь получить доступ к предохранителям на mk4 Focus ST и предполагаю, что блок предохранителей в моторном отсеке одинаков во всем диапазоне. Блок предохранителей в пассажирском салоне купе.ocus-mk3-2015-и далее-эксклюзивные-автомобильные коврики. 8 TDCi, Mondeo Mk3 2. 5 — какой предохранитель подключать или использовать. Самой горячей версией n / a был ST170 с цельными толкателями, стальными стержнями, клапанами с талией и системой изменения фаз газораспределения (VVT). Мэй Чжу. «Кровавый трон» Куросавы и «Макбет» Восточной Азии. В состав Института входят 33 полноправных и 14 ассоциированных членов, 16 аффилированных членов с факультетов Кейптаунского университета и 17… секс на колесах P0457 — Обнаружена утечка в системе управления EVAP (крышка топливного бака ослаблена/открыта) После заправки топливом произошло изменение давления в топливном баке более чем на минус (-) 7 дюймов H 2 0 за 30 секунд; или имеется избыточный поток продувки (топливный пар), превышающий 0. Myrddin
Focus ST Line 2. 17 сентября 2013 г., 10:27 по восточноевропейскому времени + + Поделиться на Facebook; (184 кВт) и 265 lb-ft (360 Нм) крутящего момента, передаваемого на передние колеса через 6-ступенчатую механическую коробку передач. 6 [PDF] в июле 1998 года в Европе, сменив Ford Escort, и схема блока предохранителей Ford Ford Bronco (1992-1996)…>> Схемы блока предохранителей (расположение и назначение электрооборудования Focus Mk1 Sedan DNW 02.Номинальный ток (A) Защищенные цепи. Гибридный стандарт. Зеркало с подогревом. 00 — бесплатно. Mk3 Освещение и электрика. Выход из строя одного или нескольких сальников или прокладок. ᑎ‰ Большая скидка на ford focus mk1 led и бесплатная доставка Если вы пытаетесь сделать это на Focus mk3. 4 часа назад · F150chief 8 октября 2020 г. 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … Stratified Automotive Controls : Блог — Наклейки датчиков и добыча Впрыск метанола MazdaSpeed DISI Focus ST Fiesta ST Fusion EcoBoost Mustang EcoBoost BMW N54/N55 Subaru EJ & FA STRATIFIED Товары VW MK6 GTI Focus RS Подарочные сертификаты MK7/. 1999 — 12. Хуанг. 5 Golf R, 8V S3 Porsche Ford F-150 STRATIFIED Магазин … Ford Motor Company (Ford) отзывает некоторые автомобили Focus 2012 и 2017 годов, оснащенные 2. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010). Начиная с 25 070 долларов США. Повторная обработка Для повторного сканирования вручную вы должны войти в систему и быть участником Protection Pro. Схема блока предохранителей Форд Экспедишн. Правильно разморозив окно и лезвия, они не сработали и до сих пор не работают.Ульрих-Питерс. 2 Ford Focus ST-Line Mk3 FL подходит для: Ford Focus ST-Line Mk3 Facelift 2015-2018 В КОМПЛЕКТЕ: СПЛИТЕР / СПОЙЛЕР НА ПЕРЕДНИЙ БАМПЕР. Номинальный ток [А] Цепь защищена. Модуль управления силовой передачей автомобиля Ford контролирует все аспекты работы двигателя, трансмиссии, сцепления, а также электрической системы и подачи топлива. 5 экоб. Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. 1 из 2 Перейти на страницу. Werkstatt ist ratlos!! 31 Форд Фокус Mk3 Форум 134 Ответы Страница 1 Страница 2 Страница 3 Страница 4 Страница 5 Страница 6 Страница 7.Ф79. Затем просто протяните провод видеорегистратора от зеркала к левой стойке А за обивкой и вниз за резиной двери к бардачку. com/gp/product/B0002JJU MK3 Фокус. Потом заметил очень теплым летним вечером (ОЧЕНЬ теплым) заметил такое на коротком пробеге. Ювен Сюн. 4 часа назад · F150chief 8 октября 2020 г. 19:55 FORScan a x 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … AutoSpecialists Крышка блока предохранителей (с логотипом) для Mk3 Focus.Начало обсуждения · №1 · 12 июля 2016 г. Перейти к последним Следовать 1–7 из 7 сообщений. Температура растет очень-очень медленно. И гакупо безумие герцога веномании английская субдетская уловка или угощение. Mondeo Mk3 (2000-2007) — TalkFord Wiki — FordWiki . 1998 — 03. 4 часа назад · F150chief 8 October 2020 19:55 FORScan ax 0) Конфигурация и программирование модуля RCM RCM SSU SSU F_BCM F_BCM RVM R_BCM R-BCM Nombre Module … оба блока предохранителей нужны 2carpros, вот интерьер ford focus 2007 года блок предохранителей ответы com, схема электропроводки форд фокус ст мк2 gobang co, 20042010 схема блока предохранителей форд фокус мк2, 07 схема блока предохранителей форд ф150 лучшее форд фото в слове, 2013 схема блока предохранителей форд фокус расположение поля фокус, расположение блока предохранителей в салоне 2005 форд фокус 2007г. Вытягивание предохранителя Kam также полностью обездвиживает ваш автомобиль! Удобно, если вы собираетесь повеселиться и оставить его на подъездной дорожке. 282. 3 трека секвенсора с 32 чувствительными к скорости нажатия RGB пэдами, 2 генераторами и 3 режимами дисторшна. Взгляните на фильмы, которые выйдут на этой неделе (8/12) Minneapolis-St. № 6. кам предохранитель focus st mk3
msj ip9 501 pux zg4 0cn iyz 2rr dpr e6e e0r wkz 4r2 mql izx tnj g4k 3a3 ko3 elw
Руководство по замене электрических предохранителей Ford Focus — модели с 2011 по 2014 годы
Это автомобильный учебник был специально написан, чтобы помочь владельцам MK3 третьего поколения (2011, 2012, 2013 и 2014) Ford Focus в устранение неполадок с электричеством путем проверки или замены Перегорел предохранитель либо в моторном отсеке, либо в панелях салона.
Владельцы других подобных седанов Ford или хэтчбеки, такие как Fiesta, Fusion, Taurus и C-Max, могут также найдите эти инструкции DIY, чтобы быть полезными.
Запасной электрический мини-лезвийные предохранители могут быть приобретаются в различных номиналах силы тока (например, 5, 10, 15, 20, 25) от различные магазины, такие как Wal-Mart, Pep Boys, Advance Auto Parts, Napa, О’Рейли и онлайн на Amazon.
Красный пластиковый съемник предохранителей. находится на нижней стороне крышки блока предохранителей моторного отсека.
Нет других нужны инструменты.
Если съемник пластикового предохранителя отсутствует, вы можете также используйте пару острогубцев.
Предохранитель моторного отсека коробка расположена с правой (водительской) стороны моторного отсека рядом с воздуховодом коробка и крышка аккумулятора 12V.
Нажмите кнопку пластиковая кнопка фиксатора на задней части крышки (ближайшая к водительскому сиденья) и снимите крышку с панели.
На нижней стороне крышки вы увидите красный пластиковый съемник предохранителей и схема расположения предохранителей и реле.
Другой Схема расположения предохранителей и реле находится в руководстве пользователя.
Снимите съемник предохранителей с нижней стороны. обложки.
Сожмите закрытый конец инструмента, чтобы открыть губки и поместите их на предохранитель, который вы хотите проверить или заменить.
Вытащите старый предохранитель прямо из розетки и поднесите к источнику света.
Если тонкая металлическая полоска внутри старого предохранителя цел и не выглядит сломанным или сгоревшим, предохранитель, вероятно, все еще в хорошем рабочем состоянии.
Так как новые предохранители настолько дешевы, заменен новым предохранителем в рамках устранения неполадок с электричеством процесс.
Если металлический стержень внутри старого предохранителя не непрерывный или выглядит сломанным или сгоревшим, предохранитель «перегорел» или закоротил и следует заменить новым с таким же номиналом силы тока (5, 10, 15, 20, 25А и др. ).
Нажмите новый Плавкий мини-предохранитель вставляется прямо в гнездо.
Форд Фокус Предохранители и проблемы с автоматическим выключателем
Владельцы Ford Focus сообщили о 17 проблемы, связанные с предохранителями и автоматическим выключателем (в категории электрической системы). Ниже перечислены самые последние обнаруженные проблемы. Также, пожалуйста, ознакомьтесь с статистика и анализ надежности Ford Focus на основе всех проблем, о которых сообщалось для Focus.
1 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 25.03.2005
Зажигание на моем Ford Focus 2000 года блокируется до такой степени, что я не могу повернуть ключ.На машине пробег 47000км. На днях я застрял на 20 минут, пытаясь повернуть ключ. Каждый раз, когда я сажусь в машину, трачу от 1 до 2 минут на то, чтобы снова вставить ключ, пока он, наконец, не повернется. Я также попробовал свой запасной ключ, который является совершенно новым, с теми же результатами. Из того, что я прочитал, это распространенная проблема, и, вероятно, только вопрос времени, когда мне придется заменить замок зажигания.
См. все проблемы форд фокус 2000 года 🔎.
2 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2001 г.
Дата отказа: 01.10.2004
Задние фонари не загораются при включении фар.Подсветка приборной панели также не загорается при включенных фарах. Сигналы поворота работают, а задние фонари работают при нажатии на тормоз. Потребитель несколько раз менял предохранитель, а он продолжал перегорать, что свидетельствует о коротком замыкании в электросети. Между люком и кузовом находится жгут проводов, и при осмотре этого жгута проводов было обнаружено, что экран проводки отделился или треснул, что указывает на то, что провода находятся под напряжением. Потребитель считает, что это проблема, указанная при отзыве моделей предыдущих лет.Потребитель связался с Ford, который сказал, что на это не распространяется гарантия и что он не участвует в отзыве. В настоящее время потребитель не отдал автомобиль дилеру. Никаких ремонтов и исправлений, кроме изоленты, наложенной потребителем на оголенные провода, не производилось.
См. все проблемы форд фокус 2001 года 🔎.
3 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 14.09.2004
Пошел запирать двери с помощью дверных замков с электроприводом, система блокировки дверей с электроприводом вышла из строя.Исследования в Интернете показали, что это распространенная проблема среди владельцев Ford Focus. Замена предохранителя и проверка системы блокировки. 20 минут поиска в Google с предохранителем Ford Focus 63 дали много результатов, в которых владельцы документировали эту проблему, а другие спрашивали об этой проблеме.
4 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 15.07.2003
Заводской пульт управления не открывал двери и багажник. Батарейки поменяны, но проблема осталась. В дилерском центре считают, что проблема связана с неисправностью предохранителя. Дилер не смог найти предохранитель. Предохранитель должен быть расположен за основным предохранителем в автомобиле в соответствии с руководством по эксплуатации. Пожалуйста, предоставьте любую дополнительную информацию.
5 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 13.07.2003
Вышел из строя бензонасос, а вместе с ним и модуль привода бензонасоса.Также есть плохой контакт в распределительной коробке предохранителей в моторном отсеке.
6 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 28.08.2002
Погасли задние стоп-сигналы. Потребитель заменил предохранитель, и во время движения почувствовал запах дыма. Потребителю пришлось приложить чрезмерные усилия, чтобы остановить транспортное средство. После остановки потребитель повернул ключ в положение «выключено», и двигатель продолжал работать. Затем потребитель удалил «замененный» тормозной предохранитель, и двигатель остановился.При снятом предохранителе стоп-сигналы работали. Но потребитель иногда чувствует запах дыма из блока предохранителей.
7 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 09.08.2002
Когда я приближаюсь к 1/4 бака бензина, моя машина начинает глохнуть или брызгать. Несколько раз умирал и больше не перезагружается. На днях я съезжал со съезда с шоссе, и он заглох на крутом повороте.Меня чуть не сбили несколько машин, когда я пытался завести машину достаточно долго, чтобы съехать с рампы. После примерно 20 раз включения зажигания и нажатия на педаль я переместил его в безопасное место с шоссе. Потребовалось около 45 минут и много выходов, чтобы его сдвинуть. Я был в замешательстве и очень зол. Я был еще более зол, когда вернулся домой и провел небольшое исследование, чтобы обнаружить, что та же самая жалоба была подана в Ford/NHTSA и никогда не сообщалась общественности. В этом году у меня было 6 отзывов этой проклятой машины, и теперь я очень беспокоюсь о своей безопасности.Я получил эту машину из-за ее высоких оценок безопасности — теперь я боюсь каждый раз, когда сажаю сына в машину, она взорвется на мне. Я хочу избавиться от него, но не могу, потому что я должен больше по кредиту, чем я могу получить для обмена (я предполагаю, что стоимость автомобиля полностью упала из-за всех этих отзывов). Я так зол на Форда и боюсь за свою безопасность во время вождения этой машины. Пожалуйста, сделайте что-нибудь с этим! Спасибо. Да и газовый манометр никогда не читает правильно. Я должен считать свои мили, чтобы убедиться, что у меня все в порядке с бензином между заправками.Датчик просто упадет ниже e, и свет загорится без причины. Потом немного покатавшись, все приходит в норму. Очень странно.
8 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 16.07.2002
Проводка электрической системы приводит к тому, что свет/окна и дверные замки гаснут. Дилер уведомлен.
9 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 01.03.2002
Автомобиль глохнет или дергается при движении со скоростью более 50 миль в час/включаются/выключаются фары и выходят из строя другие электрические компоненты/загорается лампочка двигателя.
10 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 13.02.2002
Во время движения в темноте приборная панель и задние фонари выключаются без предварительного предупреждения, а фары гаснут. Отвезли автомобиль к дилеру, и они обнаружили, что электрическая проводка подверглась коррозии и ее необходимо заменить, чтобы устранить проблему. Пожалуйста, предоставьте больше информации.
11 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 27.01.2002
Задние стоп-сигналы не работали, и сообщалось другим водителям, что автомобиль замедлял ход или останавливался. Дилер не осматривал автомобиль, чтобы определить причину проблемы. Также потребителю было сообщено, что автомобиль не был включен в отзывную кампанию 00v411000/жгут проводов по VIN. Пожалуйста, предоставьте любую дополнительную информацию/документацию.
12 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 19.01.2001
Перемежающийся отказ сигнальных огней/стоп-сигналов/регулятора скорости и кондиционера.Автомобиль был у дилера два раза, и проблема все еще повторяется. Не стесняйтесь предоставлять любую дополнительную информацию по этому вопросу.
13 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 25.10.2000
Потребитель заявил, что у автомобиля было несколько проблем. Тормоза шумят и пульсируют при нажатии на педаль. Автомобиль был доставлен в сервисный центр, где был заменен выключатель стоп-сигнала и выключатель цилиндра зажигания. Дилер также перевернул барабаны, заменил тормозные колодки и отполировал передние роторы. При торможении появилась вибрация в передней части. Нижний шаровой шарнир, правый ступичный подшипник, правый передний стабилизатор поперечной устойчивости, костное гнездо, колонка рулевой рейки и наконечники рулевой тяги были заменены в попытке решить проблему. Задние фонари закрывают оставшуюся влагу и скопившийся конденсат. Дилер заменил крышки задних фонарей и предохранители, которые перегорели из-за влаги. Наконец, контакт заметил, что заднее сиденье не закреплено, и при осмотре дилер обнаружил проблему с анкером и петлей.Задняя петля и стойка заменены.
14 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Дата отказа: 20.11.1999
Мы уехали со стоянки, не проверив машину, что привело к низкому уровню жидкости в машине, особенно трансмиссионной. Низкий уровень жидкости вызвал пробуксовку трансмиссии и увеличение оборотов двигателя, из-за чего машина ехала и ехала очень тяжело. В 1-й день у нас были проблемы с аккумулятором, который уже был севшим в машине.И вот мы получили 12 декабря 1999 года письмо о том, что автомобиль отозван из-за проблем с протечкой жидкостей в панель круиз-контроля, и необходимо как можно скорее обратиться к дилеру. Поэтому мы связались с дилером и сообщили ему об отзыве, а также спросили, когда можно будет привезти машину. достигли их местоположения. . Теперь это оставляет нам проблему на сегодняшний день, 18 декабря 1999 года, с постоянными звонками, чтобы узнать, когда запчасть будет доступна, и не только потому, что машину нужно осмотреть, а также на предмет перегоревшего предохранителя прикуривателя, а также сбоя сигнала зажигания. тоже нужно обслуживать.Нам нужно срочно заняться этим вопросом, потому что приближаются праздники, и мы не можем использовать нашу машину так, как она должна использоваться, если мы пытаемся выгнать ее за город, пожалуйста, помогите нам в этой сложной ситуации, потому что никто другой пытаюсь понять, что когда машина куплена новенькой, с ней не должно быть столько проблем за такой короткий период владения, спасибо.
15 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Я хочу сообщить о проблеме с моим Focus.У моей машины, кажется, есть проблема, которую дилер не может точно определить. Всякий раз, когда я включаю фары ночью, у меня возникает серьезная проблема: фары мерцают вместе с приборной панелью. Дилер говорит, что не может повторить проблему, но это происходит каждый раз, когда я включаю свет. У моей племянницы тоже есть Focus 2000 года, и он делает то же самое. Я думаю, что проблема с электрической системой на этом автомобиле наряду со многими другими проблемами с этим автомобилем. Были ли у вас другие жалобы такого рода.Похоже проблема с землей. Я также заметил это на дороге с другими Фокусами, которые я видел за рулем ночью. Пожалуйста, дайте мне знать, если другие люди жаловались на эту проблему, спасибо, Говард К. Ягненок.
16 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
Автомобиль заглох. Отбуксирован к дилеру (яблочный Форд), заменен предохранитель. Опять застопорился. На этот раз заменили всю топливную систему. Неверные показания газового манометра. Еще одна новая топливная система.Все равно читал неточно. Новая консоль. Читается неточно и по сей день. Просто бросил попытки починить.
17 Проблема с предохранителями и автоматическим выключателем на Ford Focus
2000 г.
При движении со скоростью 55 миль в час и на пятой передаче автомобиль глохнет и полностью глохнет. Дилер проверил автомобиль через компьютер, но не смог обнаружить никаких дефектов. Это повторяющийся дефект. Также расплавились блок предохранителей и основной жгут проводов, что едва не привело к возгоранию.
.

1	40a Главная цепь бортового питания
2
2	30A охлаждающий вентилятор (кондиционер)
3	30A охлаждающий вентилятор (2.0L)
50A 80035
	5	6003, 5	60A Diesel Glow Plug
6	30 / 50A вентилятор радиатора (кондиционер)
7	40a Главная поставка электричества в электрическую систему автомобиля
8	30a замок зажигания, стартер
9
20A
10	10A мониторинг заряда аккумулятора, диагностический розетка
11	30А АБС
12	15А Топливный насос, высокий пр Essure Pump (Дизель)
13	30A
14	10a дневные беговые огни
15	10A A / C компрессорный клатч
16	10A Низкий луч (левая сторона)
17	10a Low Beam (справа)
18
19	10a дневное беговое освещение (боковые огни )
20	10a Management
21	20A ABS
22
22	15A Daylight (низкий луч)
23	20A вспомогательный нагреватель, резервная копия для анти- противоугонная система (ST170)
24	30A Свечи накаливания, сабвуфер (ST170)
25	15A Дневные ходовые огни
26	26	10a High Beam (слева)
10a High Beam (справа)	10A
28
28	10A нагретое лобовое стекло, отопление мощность (дизель)
29	30A радиатор Вентилятор (кондиционер)

64	30A 200359
D1	диод блока управления двигателя
D2		D2	Охлаждающий вентилятор Diode
D4	Система охлаждения диод

2
0 R2
0 R3	2 Нагретый лобовое стекло, охлаждающий вентилятор
R4	Шайбы фар
R5	Дальний свет
R6	Ближний свет
R7	Топливный насос	2
0 R8		2
0 R9
0 R9	2
0 R10	2 Нарезанные свечения, охлаждающий вентилятор 2
R11	Кондиционер
R12	R12	Дневные ходовые огни
0 R13	Fog Light, стартер
0 R15
0 R15	2 Охлаждающий вентилятор (высокая скорость)
R16	Охлаждение вентилятор (низкая скорость)

Предохранитель	Номинальный ток (А)	Защищенные цепи
30	10	Выключатель света
31	15	Радио
32	15	Проблесковый маячок указателя поворота
33	20	Звуковой сигнал, сиденье с электроприводом
34	20	Люк с электроприводом
35	7,5	Лампы освещения салона, зеркала с электроприводом
36	7,5	Электронный модуль, комбинация приборов
37	—	Не используется
38	—	Не используется
39	15	Задняя розетка
40	10	Фонари заднего хода (автоматическая коробка передач)
41	7,5	Радио (аксессуар)
42	15	Стоп-сигналы
43	15	Задний стеклоочиститель
44	20	Противотуманные фары
45	7,5	Рециркуляционный воздух, кондиционер
46	7,5	АБС
47	15	Прикуриватель, передняя розетка
48	10	Разъем линии передачи данных
49	25	Задняя разморозка
50	7,5	Зеркала с подогревом
51	—	Не используется
52	15	Подогрев передних сидений
53	10	Фонари заднего хода (механическая коробка передач)
54	25	Задние электрические стеклоподъемники
55	25	Передние электростеклоподъемники
56	20	Стеклоочистители передние
57	7,5	Габаритные огни (правые)
58	7,5	Габаритные огни (левые)
59	10	Выключатель света
60	7,5	Модуль подушки безопасности
61	7,5	Электронные модули, комбинация приборов
62	7,5	Подсветка номерного знака
63	20	Силовые замки (GEM) (на задней стороне панели предохранителей)

Реле	Описание
Р17	Стартер
Р18	Задний прерывистый стеклоочиститель
Р19	Передний стеклоочиститель прерывистого действия
Р20	Не используется
Р21	Не используется
Р22	Не используется
Р23	Звуковой сигнал
Р24	Экономия заряда батареи
Р25	Обогрев заднего стекла, подогрев зеркал

Реле	Цепи коммутируются
Р1	Зажигание
Р2	Не используется
Р3	Не используется
Р4	Диод переменного тока
Р5	Дальний свет
Р6	Ближний свет
Р7	Топливный насос
Р8	Управление двигателем
Р9	Не используется
Р10	Не используется
Р11	Кондиционер
Р12	Дневные ходовые огни
Р13	Противотуманные фары
Р14	Реле блокировки стоп-сигналов (только для Advance Trac)
Р15	Вентилятор охлаждения двигателя, уровень 2 (кондиционер)
Р16	Вентилятор охлаждения двигателя, уровень 1

Предохранитель	Предохранитель ампер. Рейтинг	Описание
1	40	Главный источник питания на электрическую систему
2
2	30	Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3		не используется
4	—	—	не используется
5	—	не используется
6	50	Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7
7	40	Главный источник питания в электрическую систему
8	30	зажигание выключатель, стартер
9	20	управления двигателем
10	10	Датчик напряжения аккумуляторной батареи, диагностический разъем
11	30	ABS
12	15	Топливный насос
13	—		—
—	—
15	10		10	Соленоид переменного тока
16	10	Луч (левая сторона)
17	10	низкий луч (справа)

18	10	Датчики с подогревом
19	10	Low Beam (DRL)
20	10	10	Management
21	20
22
22	20	Низкий луч (DRL)
23
не используется
24	30	Активный сабвуфер
25	—	Не используется
5	10	высокий луч (левая сторона)
27	10	высокий луч (правая сторона)
28	—	не используется
29	—	не используется
64	40	Нагреватель двигатель вентилятора
65	—	Не используется

Relay	Описание 91 382
1	зажигания
2	2	не используется
3
4		4
	5	высоких балок
6	Низкие балки
7	Топливный насос
8	Управление двигателем Не используется
9	Не используется
10	10	Кондиционер
11	Дневные ходовые огни
12
13	Остановить ингибирование лампы (только AdvanceTract)
14	двигатель Вентилятор охлаждения уровня 2 (A/C)
15	Вентилятор охлаждения двигателя уровня 1
