Предохранители калина 2 схема: Предохранители и реле LADA Kalina 2 (2013-2018): схема, расположение блоков

Май 27 2023

Содержание

Схема и расположение блока предохранителей Лада Калина 2 ВАЗ-2192

Блок предохранителей на Лада Калина 2 расположен слева от руля на водительском месте под декоративной крышкой. На крышке нанесена маркировка расположения реле и предохранителей. Для удобства приводим подробную информацию по назначению предохранителей ВАЗ-2192 Лада Калина 2

Ниже представляем вашему вниманию общий вид на блок предохранителей:

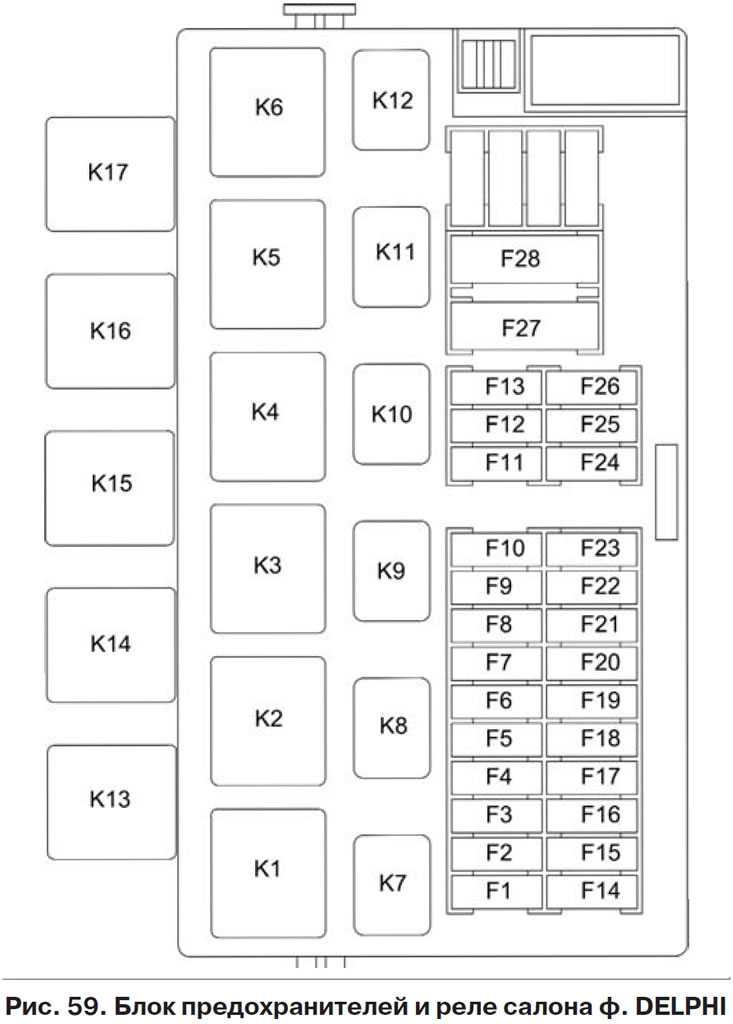

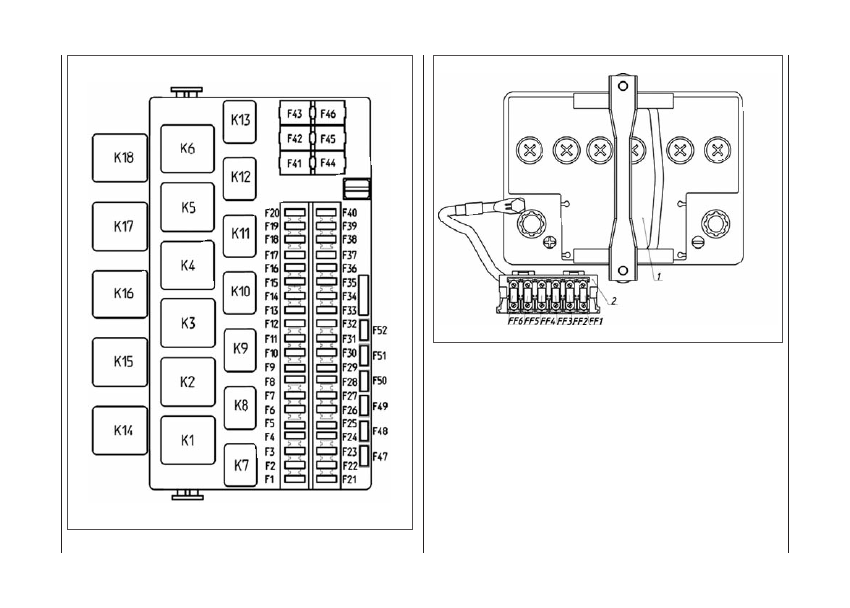

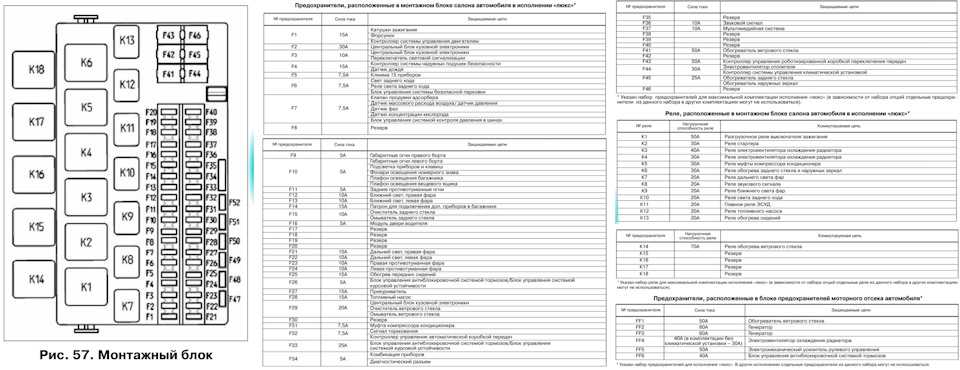

Схематическое изображение расположения и нумерации реле и предохранителей в блоке предохранителей Лада Калина 2

Назначение предохранителей в монтажном блоке Лада Калина 2 ВАЗ-2192

Номер	Описание
F1 (15А)	Катушки зажигания, Форсунки, Питание
F2 (25А)	Питание центрального блока кузовной электроники, Модуль двери водителя
F3 (15А)	Питание контроллера АКП, Привод управления АКП
F4 (15А)	Питание контроллера подушек безопасности
F5 (7,5А)	Питание комбинации приборов, Питание контроллера ЭСУД, ЭУР, Датчик педали тормоза, Датчик скорости, Селектор АКПП, Переключатель омывателя ветрового стекла, Реле обогрева заднего стекла, реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники
F6 (7,5А)	Реле лампы заднего хода, Питание АКПП
F7 (7,5А)	Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК
F8 (25А)	Обогрев заднего стекла и наружных зеркал
F9 (5А)	Габаритные огни правого борта
F10 (5А)	Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш
F11 (5А)	Задние ПТФ
F12 (10А)	Ближний свет и питание электрокорректора правого борта
F13 (10А)	Ближний свет и питание электрокорректора левого борта
F14 (10А)	Дальний свет правого борта
F15 (10А)	Дальний свет левого борта
F16 (10А)	Правая ПТФ
F17 (10А)	Левая ПТФ
F18 (20А)	Обогрев передних сидений и прикуриватель
F19 (7,5А)	Контроллер АБС
F20 (15А)	Звуковой сигнал
F21 (10А)	Топливный электронасос
F22 (15А)	Омыватель ветрового и заднего стекол, задний стеклоочиститель
F23 (5А)	Питание комбинации приборов и диагностического разъема
F24 (7,5А)	Питание муфты компрессора кондиционера и контроллера климатической системы
F25 (7,5А)	Датчик педали тормоза
F26 (25А)	Электронные клапаны АБС
F31 (30А)	Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя
F32 (30А)	Электровентилятор отопителя и контроллер климатической системы

Приводим таблицу назначения реле в блоке предоранителей на Лада Калина 2

Номер	Обозначение	Назначение
К1	ф. TYCO (1-1904020-2)	Реле электровентилятора системы охлаждения двигателя
К2	ф. TYCO (5-1904006-1)	Реле включения блокировки дверей
К3	ф. TYCO (5-1904006-1)	Дополнительное реле стартера
К4	2170 — 3747310	Дополнительное реле (50 A)
К6	ф. TYCO (5-1904006-1)	Реле стеклоочистителя
К7	ф. TYCO (1393292-5)	Реле включения дальнего света фар
К8	ф. TYCO (1393292-5)	Реле звукового сигнала
К9	ф. TYCO (1393292-5)	Реле включения ближнего света фар
К10	ф. TYCO (1393292-5	Реле включения обогрева заднего стекла
К11	ф. TYCO (1393292-5)	Реле главное
К12	ф. TYCO (1393292-5)	Реле топливного насоса
К13	ф. TYCO (5-1904006-1	Реле электровентилятора системы охлаждения двигателя 3
К14	ф. TYCO (5-1904006-1)	Реле обогрева ветрового стекла 1
К15	ф. TYCO (5-1904006-1)	Реле обогрева ветрового стекла 2
К16	ф. TYCO (5-1904006-1)	Реле компрессора
К5

Лада Калина 2

ВАЗ-2192

Звезды:

Как снять блок предохранителей лада калина универсал

Как заменить предохранители и реле автомобиля Лада Калина

Большинство электрических цепей автомобиля защищено плавкими предохранителями

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле.

Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля.

Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки.

В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов с левой и правой стороны.

Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.

Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Неисправный предохранитель определяем по перегоревшей перемычке.

Для замены предохранителей используем маленький пластмассовый пинцет.

Реле малого размера тоже заменяем с помощью маленького пинцета.

Для замены большого реле используем большой пинцет.

Чтобы проверить контакты наконечников проводов, нужно извлечь монтажный блок из гнезда панели.

Для этого крестообразной отверткой отворачиваем саморез, который крепит монтажный блок внизу.

Тянем, блок на себя, выводим два его боковых фиксатора из прорезей металлических кронштейнов панели приборов

Вынимаем блок из гнезда панели приборов.

После проверки устанавливаем блок в обратной последовательности.

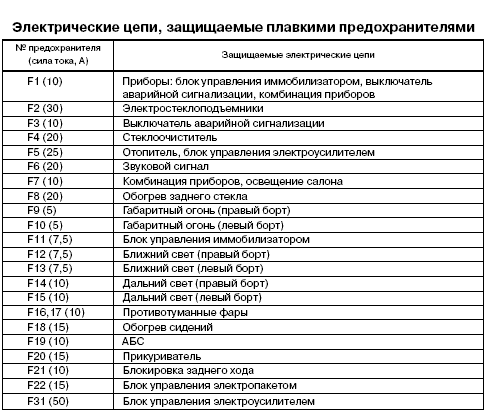

№ — Ток, A — Защищаемые цепи

F1 — 10 — Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов

F2 – 30 — Электростеклоподъемники

F3 – 10 — Аварийная сигнализация

F4 – 20 — Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла

F5 – 25 — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла

F7 – 10 — Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона

F8 – 20 — Элемент обогрева заднего стекла

F9 – 5 — Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика

F10 — 5 — Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака

F11 — 7,5 — Цепи ламп противотуманного света в задних фонарях

F12 — 7,5 — Лампа ближнего света (правая блок-фара), мотор-редуктор корректор света правой блок-фары

F13 — 7. 5 — Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары

F14 — 10 — Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов

F15 — 10 — Лампа дальнего света (левая блок-фара)

F16 — 10 — Лампы противотуманных фар (опция)

F17 — 10 — Лампы противотуманных фар (опция)

F18 — 15 — Элементы подогрева сидений (опция)

F19 — 10 — Электрические цепи АБС (опция)

F20 — 15 — Нагревательный элемент прикуривателя

F21 — 10 — Цепь блокировки заднего хода коробки передач

F22 — 15 — Блок управления охранной сигнализацией

F26 — 25 — Электрические цепи ABS (опция)

F31 — 50 — Электроусилитель руля

Реле монтажного блока

Обозначение — Наименование — Потребители

К1 (опция) — Реле омывателя блок-фар — Электродвигатель омывателя блок-фар

К2 — Реле стеклоподъемников — Электродвигатели стеклоподъемников

К3 — Реле стартера — Тяговое реле стартера

К4 — Дополнительное реле — Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла

К5 — Реле-прерыватель указателей поворота и аварийной сигнализации. Лампы указателей поворота и аварийной сигнализации

К6 — Реле очистителя ветрового стекла — Электродвигатель очистителя ветрового стекла

К7 — Реле дальнего света блок-фар — Лампы дальнего света блок-фар

К8 — Реле звукового сигнала — Звуковой сигнал

К9 — Реле противотуманных фар — Лампы противотуманных фар

К10 — Реле обогрева заднего стекла — Элемент обогрева заднего стекла

К11 — Реле подогрева сидений — Элементы подогрева сидений

Замена реле и предохранителей системы управления двигателем

При замене реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Для замены реле снимаем правую боковую облицовку туннеля пола.

Головкой на 10 отворачиваем гайку крепления кронштейна блока реле

Головкой на 10 отворачиваем гайку крепления главного реле системы управления

И так же вынимаем два других реле системы управления. Устанавливаем в обратной последовательности.

Для замены предохранителя (50 А) электровентилятора системы охлаждения двигателя вынимаем его из колодки блока.

Для замены предохранителей системы управления снимаем крышку облицовки туннеля пола.

Вынимаем предохранитель цепи постоянного питания контроллера

Так же точно вынимаем два других предохранителя системы управления.

Источник

Снятие и установка монтажных блоков ВАЗ (Lada) Kalina 1117

Отвертка крестовая средняя
Пинцет малый
Пинцет большой

Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки. В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

1. Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов, с левой и правой стороны.

2. Опускаем крышку.

3. Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.

4. Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Неисправный предохранитель определяем по перегоревшей перемычке.

5. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе). Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару.

6. Маленьким пинцетом извлекаем предохранитель.

7. Аналогично извлекаем реле малого размера.

8. Большим пинцетом извлекаем реле большого размера.

9. Для проверки надежности контактов наконечников проводов с выводами реле и предохранителей необходимо извлечь монтажный блок из гнезда панели приборов. Для этого, крестообразной отверткой отворачиваем саморез нижнего крепления монтажного блока к панели приборов.

10. Потянув блок на себя, выводим два его боковых пластмассовых фиксатора (по одному с каждой стороны) из прорезей металлических кронштейнов панели приборов и вынимаем блок из гнезда панели приборов.

11. Устанавливаем монтажный блок в обратной последовательности.

Монтажный блок реле и предохранителей:

F1-F31 — предохранители;
К1-К6 — реле большого размера;
К7-К12 — реле малого размера;
1 — маленький пинцет для извлечения предохранителей и реле малого размера;
2 — большой пинцет для извлечения реле большого размера.

В статье не хватает:

Качественных фото ремонта

Источник

Снятие и установка монтажных блоков ВАЗ (Lada) Kalina 1117

Отвертка крестовая средняя
Пинцет малый
Пинцет большой

1. Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов, с левой и правой стороны.

2. Опускаем крышку.

6. Маленьким пинцетом извлекаем предохранитель.

7. Аналогично извлекаем реле малого размера.

8. Большим пинцетом извлекаем реле большого размера.

11. Устанавливаем монтажный блок в обратной последовательности.

Монтажный блок реле и предохранителей:

В статье не хватает:

Качественных фото ремонта

Источник
