Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.

В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

БП в салоне

За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.

Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.

Номер	Предназначение
R1	Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет.
R2	Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной.
R3	Отвечает за функционирование электрических стеклоподъемников.
R4	Обеспечивает работоспособность ламп задних противотуманных огней.

Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.

Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.

Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.

Номер	Предназначение
R1	Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
R2	Отвечает за работу нагнетателя двигателя.
R3	Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.

БП в моторном отсеке

Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.

Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.

Номер	Предназначение
R1	Отвечает за работу третьего реле вентилятора радиатора охладительной системы.
R2	Без этого элемента будет невозможна работа ламп передних противотуманных фар.
R3	Этот компонент отвечает за функционирование кондиционера.
R4	Реле сигнала рулевого колеса.
R5	Также обеспечивает работоспособность вентилятора радиатора.
R6	Отвечает за функционирование всех фар и света в салоне транспортного средства.
R7	От этого реле зависит работа стартера.

Процесс снятия и замены

Процедура демонтажа и установки новых ПП не несет в себе ничего сложного. Нужно просто быть немного внимательным и понимать, к чему может привести короткое замыкание.

Худшим следствием замыкания может стать возгорание и, как результат, пожар.

Поэтому настоятельно не рекомендуем вам использовать самодельные предохранители, поскольку это не надежно с точки зрения безопасности.

Также обратите внимание на то, как должны выглядеть рабочие и сгоревшие ПП. В большинстве случае это можно определить визуально, поэтому трудностей данная процедура также не должна вызвать. Но бывают ситуации, когда ПП вышел из строя, а плавкая нить выглядит, как новая. В этом случае нужно действовать «методом тыка». То есть в гнездо, где, как вы думаете, стоит нерабочий ПП, установить рабочую деталь.

Рассмотрим процесс смены ПП на примере блока, установленного в салоне транспортного средства. В случае с монтажными БП, которые находятся в моторном отсеке, процесс смены будет идентичным.

Приступим:

1. Для начала откройте капот и отключите аккумулятор. Все работы по замене ПП или непосредственно блока необходимо выполнять при выключенном АКБ.
2. Откройте крышку элемента, за которой установлен сам БП.
3. Произведите осмотр компонентов устройства с целью определить вышедший из строя ПП.
4. При помощи щипцов извлеките сгоревший ПП и установите на его место новый.
5. Закройте обратно крышку БП и не забудьте подключить аккумулятор.

Видео «Замена ПП прикуривателя в Ниссан Альмера»

Автор видео показывает пользователям, как правильно произвести замену плавкого предохранителя прикуривателя в автомобиле Ниссан Альмера Р12. Процесс смены ПП в Альмера N16 будет аналогичным.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Как снять прикуриватель с ниссан альмера классик

Содержание

• 1 ЗАМЕНА ПРИКУРИВАТЕЛЯ НИССАН АЛЬМЕРА КЛАССИК, N16, N15
  • 1.1 НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ НА НИССАН АЛЬМЕРА КЛАССИК: КАК СПРАВИТЬСЯ С ПРОБЛЕМОЙ САМОСТОЯТЕЛЬНО
• 2 РАЗБОРКА СЛОМАННОГО ЭЛЕМЕНТА
• 3 ПРЕДОХРАНИТЕЛЬ ПРИКУРИВАТЕЛЯ NISSAN ALMERA CLASSIC: КАК ИЗБЕЖАТЬ ПОЛОМКИ
  • 3. 1 Рекомендуем прочитать:
  • 3.2 Похожие статьи

ЗАМЕНА ПРИКУРИВАТЕЛЯ НИССАН АЛЬМЕРА КЛАССИК, N16, N15

Прикуриватель ниссан альмера н16 пригодится даже тем, кто не имеет вредной привычки затягиваться сигаретами. В большинстве случаев его используют для подзарядки мобильных телефонов. Однако иногда результат оказывается «нулевым» — это указывает на то, что не работает прикуриватель на ниссан альмера. Обращаться к автоэлектрику нет смысла — поменять эту его можно и своими руками.

НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ НА НИССАН АЛЬМЕРА КЛАССИК: КАК СПРАВИТЬСЯ С ПРОБЛЕМОЙ САМОСТОЯТЕЛЬНО

Есть две возможности восстановить работоспособность этого устройства. Выделяют следующие факторы:

• Перегорел предохранитель прикуривателя альмера классик;
• Пломалось само устройство (в этом случае необходима будет его разборка).

Как провести замену? В первом случае все просто: предохранитель на прикуриватель ниссан альмера маркируется как CIG. Если при удержании сломался прикуриватель ниссан альмера n16, необходимо будет заменить его, чтобы убедиться, что неисправность устранена:

• Для началу следует определить, где именно находится предохранитель прикуривателя альмера н16 (например, предохранитель прикуривателя ниссан альмера классик он будет находиться в специальной блоке). В этом плане надо всего ориентироваться на прилагаемую к машине схему.

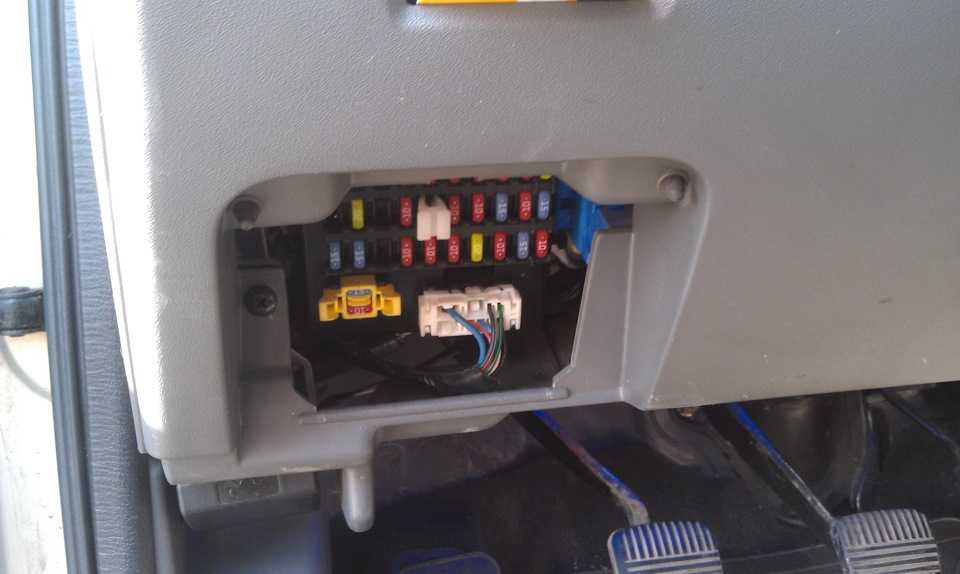

• Внизу панели приборов требуется открыть нижний люк — именно за ним располагается нужный блок. Например, здесь располагаются обычно предохранители ниссан альмера g15. Прикуриватель — это третий предохранитель (под номером 34) в правом верхнем углу.
• Осталось поменять его на аналогичный с такой же мощностью (20 А). Чтобы на ниссан альмера 16 снять прикуриватель, лучше всего использовать щипчики — с их помощью вытаскивается перегоревший и вставляется новый.

РАЗБОРКА СЛОМАННОГО ЭЛЕМЕНТА

Другое дело, если после подобного мероприятия источник энергии так и не восстановился. В этом случае необходимо будет разобрать сам элемент. Для начала можно сделать предварительную проверку:

• Следует добраться до задней части гнезда.
• Снять разъем.
• Подключить лампочку.
• Повернуть ключ на положение АСС.

Если лампочка загорелась — демонтаж нужно будет делать обязательно. В связи с этим возникает резонный вопрос: как снять прикуриватель на ниссан альмера классик?

Для начала необходимо подготовить инструменты. Пригодятся такие:

1. пассатижи небольшого размера;
2. такой же напильник;
3. щипчики.

Чтобы замена прошла правильно, рекомендуется строго придерживаться определенных инструкций. Они не сложны:

• Перед тем, как разбирать конструкцию, следует запомнить, что в каком положении находится (можно даже сфотографировать первоначальный вариант).
• Отвернуть гайку, а после этого отделить от пластины металлические части.
• Разъединить железо.
• Убрать полупроводниковую пластину из слюды.
• Сточить лишний металл.
• Выполнить сборку в обратном порядке.

ПРЕДОХРАНИТЕЛЬ ПРИКУРИВАТЕЛЯ NISSAN ALMERA CLASSIC: КАК ИЗБЕЖАТЬ ПОЛОМКИ

Чтобы замена этой небольшой, но такой важной детали не превратилась в бесконечный процесс, нужно соблюдать простые правила. Их будет несложно запомнить:

1. Компрессоры, которые помогают накачивать шины, нужно подключать напрямую к аккумулятору, а не гнезду (есть риск сломать его). Также не стоит подключать на прикуриватель на ниссан альмера все те устройства, которые потребляют много энергии.
2. Это же относится и ко всем тем девайсам, которые не «вошли» в гнездо с первой попытки.
3. Запрещается подключать сюда те устройства, в корпусе которых есть металлические кольца (они соскочат и замкнут контакт). Это же правило относится ко всем металлическим предметам, которые пользователи иногда пытаются «засунуть» в эту многострадальную деталь.
