Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

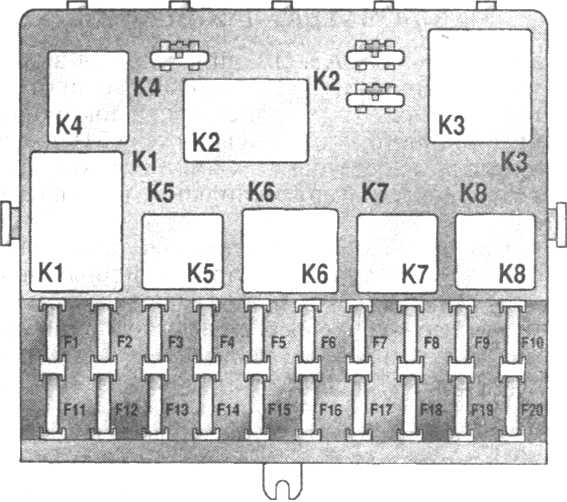

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

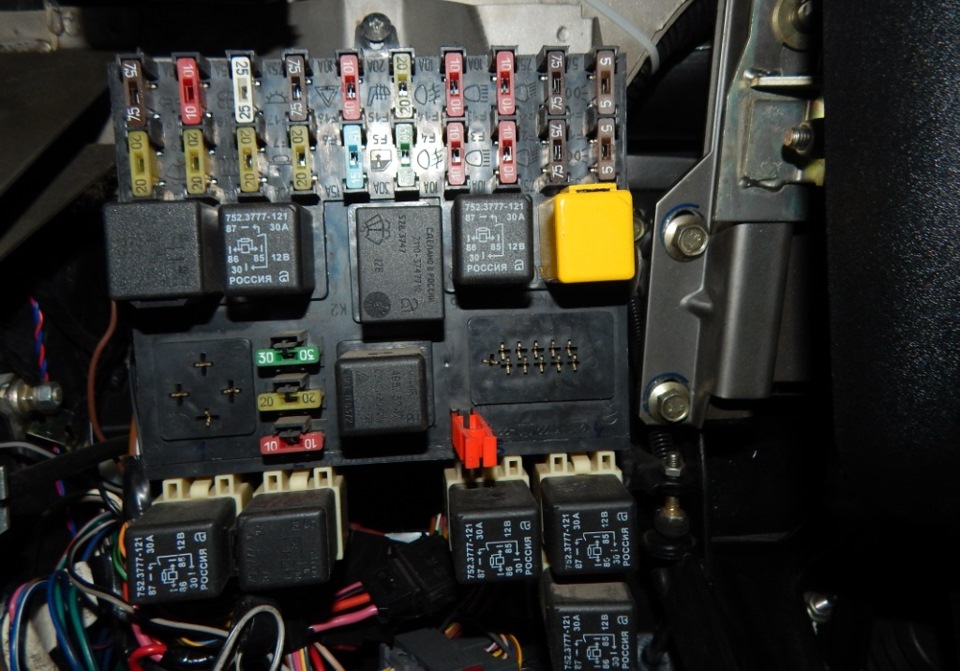

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

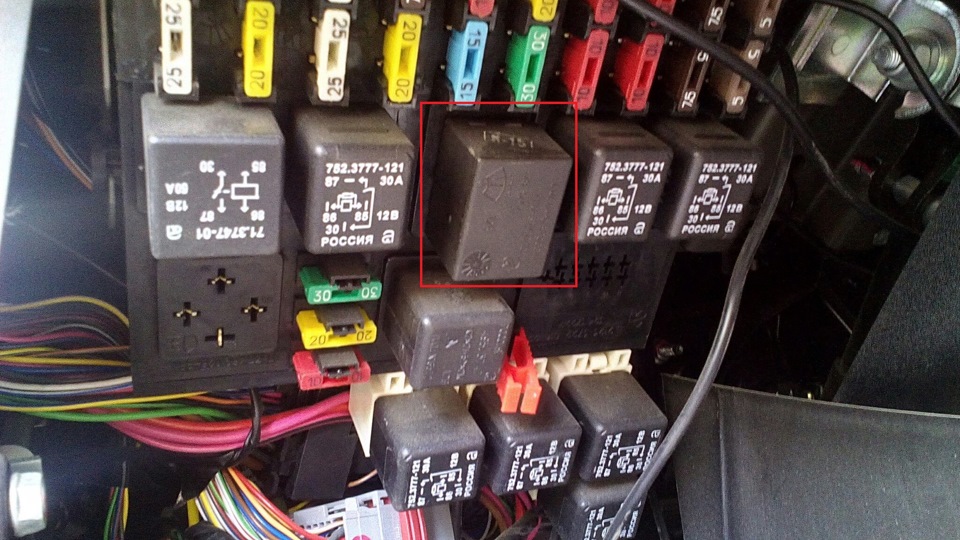

Расшифровка реле

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса.

Схема блока

Назначение предохранителей

Назначение реле

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Фотогалерея

Открытие крышки блока

Блок предохранителей с откинутой крышкой

Внизу хорошо виден пинцет для снятия

Вынутый пинцетом предохранитель

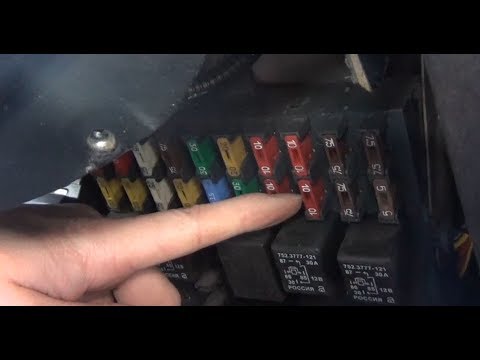

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

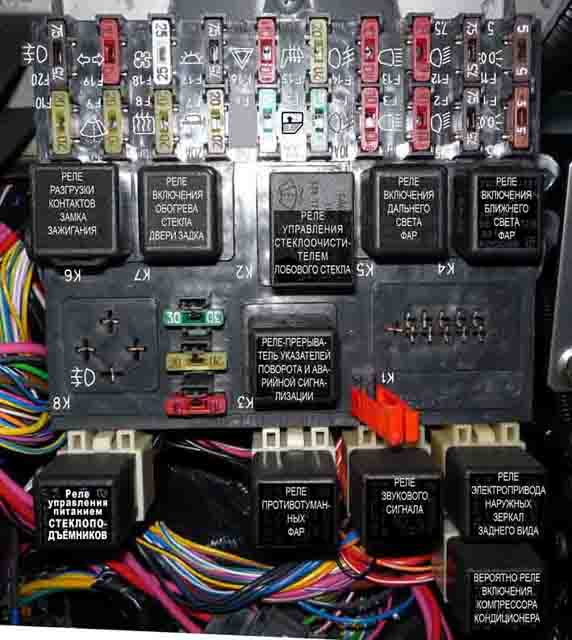

Обозначение всех составляющих монтажного блока Нивы Шевроле

Главная » Обслуживание

Обслуживание

На чтение 5 мин. Просмотров 129 Опубликовано 08. 07.2022

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors.

Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

• Навигация по странице
• Монтажный блок — рестайл
• Монтажный блок — дорестайл
• Предохранители и реле КСУД

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии.

Расположение предохранителей и реле

F1(5A)	Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)	Ближний свет (левая блок-фара).
F3(10A)	Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)	Левая противотуманная фара.
F5(30A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)	Предохранитель прикуривателя.
F7(20A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)	Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)	Дальний свет (правая блок-фара).
F14(10А)	Правая противотуманная фара.
F15(20А)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)	Вентилятор отопителя, предохранитель печки.
F19(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)	Задние противотуманки, иммобилайзер, зуммер.

Выносные реле(под монтажным блоком)

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)	Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)	Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)	Дальний свет(левая фара).
F4(10A)	Левая противотуманка.
F5(30A)	Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)	Блок управления блокировкой замков дверей.
F7(20A)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)	Реле обогрева стекла двери задка(силовая цепь).
F9(20A)	Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)	Резерв.
F11(5А)	Задние габариты. Регулятор освещения приборов.
F12(7.5A)	Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)	Дальний свет(правая фара).
F14(10А)	Противотуманка правая.
F15(20А)	Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)	Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)	Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)	Резерв.

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Предохранитель на панель приборов нива шевроле

Содержание

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

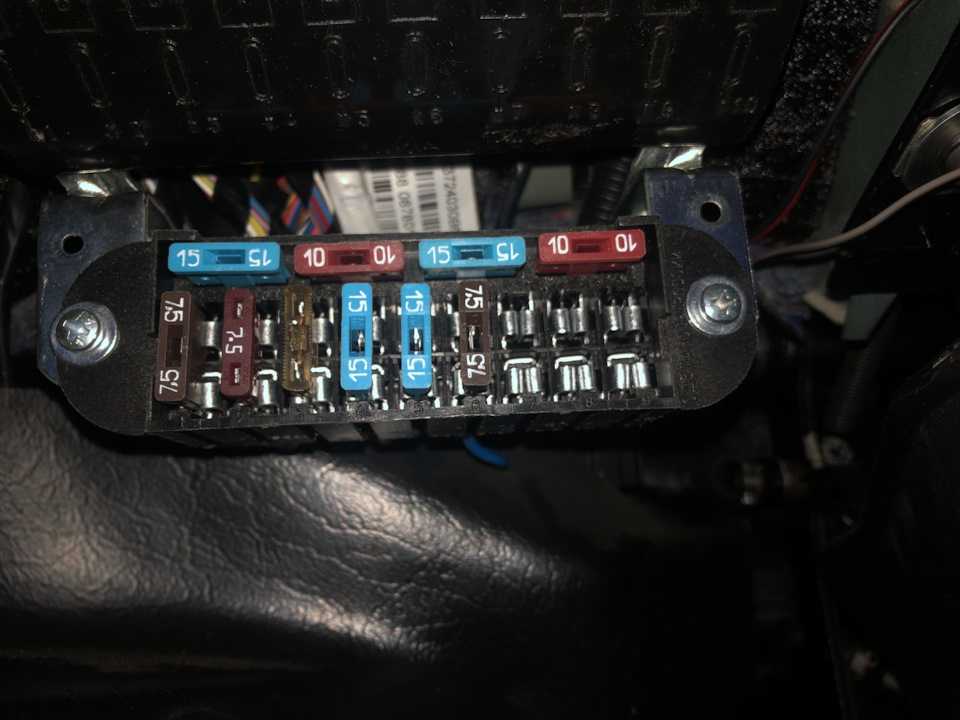

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

(сила тока, А)

Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.

Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

• Коричневый – 7,5 А
• Красный – 10 А;
• Синий – 15 А
• Желтый – 20 А;
• Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Обозначение предохранителей и замена блока на Chevrolet Niva

При выходе из строя любой электрической цепи первым делом проверяется состояние плавких вставок и реле. Это простое занятие, которое можно выполнить самостоятельно. Водителю необходимо знать, где находится блок предохранителей Chevrolet Niva и назначение установленных в нем плавких вставок.

Содержание

1. Расположение и электросхема
2. Для автомобилей выпущенных до 2009 года
3. Расшифровка предохранителей
4. Описание реле
5. Для автомобилей выпущенных с 2009 года
6. Описание предохранителей
7. Расшифровка реле
8. Блок предохранителей системы управления двигателем
9. Как сменить предохранители?
10. Процесс снятия и замены блока
11. Подготовка
12. Этапы работы
13. Снятие блока предохранителей для систем управления двигателем
14. Особенности машин с кондиционером
15. Фото-галерея
16. Видео «Как поменять предохранители Chevrolet Niva»

Расположение и электросхема

Для защиты электрических цепей в автомобилях используются предохранители в специальном монтажном блоке. В автомобиле Chevrolet Niva ВАЗ 2123 этот блок расположен внутри приборной панели, слева от пластикового кожуха рулевой колонки. Помимо основного блока, в Chevrolet Niva имеется дополнительный блок, который отвечает за работу двигателя автомобиля. Этот блок безопасности находится в салоне и расположен в правой части приборной панели за перчаточным ящиком. Расположение блоков в салоне одинаково для всех модельных годов.

Базовые блоки в автомобилях бывают двух типов — до 2009 г. и после 2009 г. Эти блоки не взаимозаменяемы. Блоки, расположенные за перчаточным ящиком, имеют такую же конструкцию. Блок от автомобиля 2005 модельного года можно легко установить на автомобиль 2011 модельного года. Номинал предохранителя выбит на корпусе, а на самом блоке есть номер предохранителя и пиктограмма назначения. На крышке основного блока нет наклейки с предохранителем.

Для автомобилей выпущенных до 2009 года

В первые годы выпуска автомобиля использовался монтажный блок от автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Кроме того, устройство имеет три штатных места для запасных плавких вставок.

Блок Шевроле Нива 2006 (обратная схема).

Расшифровка предохранителей

В блоке находятся предохранители для цепей легковых автомобилей. Например, здесь находится 25-амперный предохранитель для вентилятора отопителя (поз. F18) и 20-амперный предохранитель для привода двигателя стеклоочистителя (поз. F9).

Назначение предохранителей для автомобиля Chevrolet Niva 2007 года выпуска.

Описание реле

Реле расположены в головном устройстве и отвечают за работу следующих электрических устройств:

Номер	Назначение
К1	Дополнительное реле для контроля целостности ламп машины. В большинстве машин вместо этого на заводе устанавливаются перемычки.
К2	Используется для включения стеклоочистителей ветрового стекла.
К3	Указатели направления движения и система предупреждения об опасности.
К4 и К5	Активация фар ближнего и дальнего света.
К6	Вспомогательные контуры (система вентиляции, омывание заднего стекла).
К7	Поверхностный обогрев стекол задних дверей.
К8	В режиме ожидания.

Несколько других реле установлены на нижней стороне головного устройства.

На автомобилях 2008 модельного года эти реле являются:

• Активация передних и задних противотуманных фар.
• Активация моторов стеклоподъемников.
• Активация сигнальной лампы.
• Стартер.

В зависимости от оборудования их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На автомобилях Chevrolet Niva после рестайлинга 2009 года используется блок немного другой конфигурации (2123-3722010).

Блок Chevrolet Niva 2010 года.

Описание предохранителей

Назначение предохранителей на новых блоках изменилось.

Описание предохранителей для 2012 Chevrolet Niva.

Расшифровка реле

Номер	Назначение
К1	Предназначен для активации системы стеклоочистителей ветрового стекла.
К2	Указатели направления движения и система предупреждения об аварийной остановке.
К3 и К4	Включает ближний и дальний свет фар соответственно.
К5	Вспомогательные контуры (система вентиляции, омыватель заднего стекла).
K6 и K7	Поверхностный обогрев стекол задних дверей.
К8	Резерв.

В блок вспомогательных реле добавлена деталь для включения системы подогрева сидений.

Блок предохранителей системы управления двигателем

В этом блоке CRC можно разместить пять реле и пять предохранителей, включая 15-амперную вставку для защиты топливного насоса. Сам топливный насос управляется отдельным реле, установленным в том же блоке. В этом устройстве имеется ряд важных компонентов для защиты электрических цепей автомобиля. Например, если реле вентилятора выйдет из строя, система охлаждения не сможет полностью охладить двигатель.

Блок-схема.

Назначение предохранителя.

Назначение реле.

Как сменить предохранители?

Чтобы заменить предохранители в блоке предохранителей Chevrolet Niva, необходимо разобраться в электрической схеме автомобиля. Перегоревший предохранитель можно определить визуально или с помощью тестера. Для этого переключите тестер в режим проверки звука в замкнутой цепи и поместите кончики щупов на контакты предохранителя.

Процедура тестирования и пинцет.

Чтобы заменить, например, предохранитель 20 А для стеклоочистителя ветрового стекла (позиция F9 на обоих блоках), выполните следующие действия.

1. Откройте крышку устройства.
2. Найдите неисправный картридж.
3. Захватите его пинцетом и извлеките из гнезда.
4. Установите на его место предохранитель того же номинала. Использование картриджей увеличенного размера может привести к перегоранию блока предохранителей и жгута проводов, а также к возгоранию автомобиля. Использование детали с меньшим номиналом также не защитит цепь, так как предохранитель немедленно перегорит.
5. Включите цепь, в которой была заменена вставка. Если происходит повторное перегорание, проблема в компонентах этой цепи.
6. Поместите пинцет на прежнее место и закройте крышку.

Процесс замены одного из предохранителей показан в видеоролике на канале Remgar.

Процесс снятия и замены блока

Блок предохранителей Niva Chevrolet может быть поврежден в процессе эксплуатации автомобиля и должен быть снят для ремонта. Если устройство невозможно отремонтировать, его необходимо заменить на новое. Если деталь повреждена, например, в автомобиле 2004 года выпуска, можно установить только узел от более старой модели. При установке нового устройства убедитесь, что номиналы предохранителей соответствуют электрической схеме.

Подготовка

Снятие и разборка основного блока — простая задача, требующая всего двух отверток (крестовой и плоской) и 10-15 минут времени. Чтобы снять второй блок, потребуется немного больше времени.

Этапы работы

Последовательность снятия блока с автомобиля Niva 2007 года выпуска для обслуживания и ремонта:

1. Откройте декоративную крышку устройства.
2. С помощью крестовой отвертки выкрутите саморез в верхней части, который используется для крепления устройства в панели.
3. Снимите боковые зажимы компонента с направляющих металлического кронштейна.
4. Снимите дополнительные реле с шайбами и основной блок. Для этого аккуратно подденьте их плоской отверткой и снимите с направляющих.
5. Отсоедините жгут проводов от устройства.
6. Соберите деталь в обратном порядке.

Снятие блока предохранителей для систем управления двигателем

Эта операция занимает больше времени, так как необходимо снять части салона автомобиля. Для этого вам понадобятся крестовая отвертка и гаечный ключ 10 мм.

Процесс снятия блока с автомобиля 2013 года выпуска:

1. Откройте крышку перчаточного ящика и отстегните два удерживающих троса.
2. Выкрутите винты крепления обшивки перчаточного ящика с правой стороны и два самореза для ее фиксации внутри ящика.
3. Выкрутите два самореза на дне (указаны синими стрелками на фото) и еще семь внутри коробки (красные стрелки).
4. Снимите тумбу и отсоедините патрон лампы от лампы.
5. В задней части приборной панели вы увидите блок управления и предохранителей, который закрыт защитной крышкой. Открутите 10-мм гайку, крепящую крышку (на ней обозначены тип и назначение компонентов).
6. Открутите три гайки 10 мм, крепящие блок предохранителей.
7. Замените вставки или сам блок предохранителей (при замене предохранителей используйте детали с одинаковой маркировкой).
8. Соберите.

Общий вид перчаточного ящика с открытой крышкой (следует выкрутить только винты, отмеченные синими и красными стрелками, винты, отмеченные желтыми стрелками, следует оставить на месте).

Особенности машин с кондиционером

На таких автомобилях Chevrolet Niva используется отдельное реле и предохранитель номиналом 10 А для защиты питания муфты компрессора. Сам компрессор обеспечивает работу системы охлаждения воздуха в салоне.

Замена этих деталей на автомобиле 2014 года выпуска производится следующим образом:

1. Выкрутите два винта, крепящие левую крышку консоли, с помощью крестовой отвертки.
2. Открутите гайку 10 мм, которой закреплены модуль реле и предохранитель.
3. Замените предохранитель на аналогичный.
4. Соберите детали в обратном порядке.

Фото-галерея

Открытие крышки блока предохранителей.

Блок предохранителей с откидывающейся крышкой.

Пинцет для его удаления хорошо виден внизу.

Извлечение предохранителя с помощью пинцета.

Видео «Как поменять предохранители Chevrolet Niva»

Очередное видео по замене предохранителей и реле для автомобиля Chevrolet Niva, сделанное Игорем Похабовым.

Предохранитель зарядки на ниве шевроле

Содержание

• 1. Постоянно горит сигнальная лампа заряда АКБ.
  • А) Обрыв ремня.
  • Б) Отгорание проводов, плохой контакт в цепи.
  • В) Вышел из строя реле зарядки-регулятор напряжения.
  • Г) Неисправны диоды или выпрямительный блок
• 2. Видео утечка тока и плохая зарядка в одно время:
• 3. Не горит лампа зарядки.
• 4. Сигнальная лампа моргает
• 5. Видео заводим двигатель:
• Пропала зарядка аккумулятора причины : 2 комментария

нет зарядки нива шевроле. ремонт генератора

Niva Chevrolet : Генератор – самая частая проблема

нет зарядки на ниве

Как завести Ниву ВАЗ 2121 заглохла, потерялась зарядка! stalled on the move, lost the charger

= ПОЧЕМУ НЕТ ЗАРЯДКИ АККУМУЛЯТОРА = ПРОБЛЕМА В КЛЕММЕ

4 причины почему не заряжается аккумулятор

Причины отсутствия зарядки аккумулятора.

Не включается зажигание. Пропало напряжение.

3. Система зарядки – 2

Просадка напряжения.Нива Шевроле.

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

• Навигация по странице
• Монтажный блок – рестайл
• Монтажный блок – дорестайл
• Предохранители и реле КСУД

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл – образец с 2009 года)

Расположение предохранителей и реле

F1(5A)	Фонари освещения номерного знака, габариты – левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)	Ближний свет (левая блок-фара).
F3(10A)	Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)	Левая противотуманная фара.
F5(30A)	Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)	Предохранитель прикуривателя.
F7(20A)	Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)	Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)	Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)	Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)	Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)	Дальний свет (правая блок-фара).
F14(10А)	Правая противотуманная фара.
F15(20А)	Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)	Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)	Вентилятор отопителя, предохранитель печки.
F19(10А)	Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)	Задние противотуманки, иммобилайзер, зуммер.

Выносные реле(под монтажным блоком)

Монтажный блок Chevrolet Niva (Дорестайл – выпуск до 2009 года. Блок от Ваз 2110)

F1(5A)	Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)	Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)	Дальний свет(левая фара).
F4(10A)	Левая противотуманка.
F5(30A)	Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)	Блок управления блокировкой замков дверей.
F7(20A)	Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)	Реле обогрева стекла двери задка(силовая цепь).
F9(20A)	Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)	Резерв.
F11(5А)	Задние габариты. Регулятор освещения приборов.
F12(7.5A)	Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)	Дальний свет(правая фара).
F14(10А)	Противотуманка правая.
F15(20А)	Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)	Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)	Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)	Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)	Резерв.

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции.
Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.

Принцип подключения генератора, чертеж:

Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.

1. Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.
Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.
Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно.
Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ.
На схеме цифрами обозначены диоды:
1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить.
Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

2. Видео утечка тока и плохая зарядка в одно время:

3. Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности.
Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки».
При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

4. Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции.
Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

5. Видео заводим двигатель:

Пропала зарядка аккумулятора причины : 2 комментария

При включении зажигания все лампы горят нормально . Завожу двигатель , лампы гаснут (все) , а зарядки нет . Лампа зарядки ак-ра НЕ ГОРИТ . Что может быть ?

Заворотил случайно какую-то цепь на панели приборов загорел второй предохранитель , заменил но теперь в е время горит лампа зарядки , и генератор начинает работать только после 5000 оборотов

Нива шевроле как разобрать блок предохранителей

Главная » Разное » Нива шевроле как разобрать блок предохранителей

Как разобрать блок предохранителей шевроле нива

Если вы являетесь владельцем автомобиля Нива Шевроле, то рано или поздно можете столкнуться с неисправностями электропроводки, как и другие автовладельцы. В этом случае вам нужно будет проверить работоспособность предохранителей. Сегодня мы вам расскажем, где расположен блок предохранителей Шевроле Нива, за работоспособность каких устройств отвечают элементы и как произвести замену блока.

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Обратите внимание: владельцы Нива Шевроле часто сталкиваются с проблемой нерабочего бензонасоса, которая заключается в выходе из строя предохранителя.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

Номер	Предназначение
К1	Это реле не используется.
К2	Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3	Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4	Обеспечивает функционирование ламп фонарей ближнего света.
К5	Отвечает за работоспособность лампочек фонарей дальнего света.
К6	При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно:

• устройство обогрева заднего стекла двери багажника;
• устройство вентиляции отопительной системы;
• механизм омывания лобового и заднего стекла;
• а также механизм очистителя (дворников) как лобового, так и заднего стекла.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Подготовка к замене

Для смены БП вам потребуется:

• непосредственно сам монтажный блок;
• отвертка с крестовым наконечником.

Пошаговая инструкция

1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
8. Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Видео «Тест-драйв Нива Шевроле»

В этом видео показан тест-драйв внедорожника Нива Шевроле.

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Пересмотрел кипу документации.
Все предохранители и реле расписаны от и до.
Но!
Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Шпаргалка №2 для проверки вентиляторов радиатора Chevrolet Niva.

Благодарю за полезный труд

K8 что за вход? На что реле ?

Дай Бог здоровья! Нужная информация!

Спасибо! То что надо! Респект за работу!

А какой предохранитель на зеркала идёт?

Подскажите пожалуйста мне нужно подключить два провода жёлтый и красный один постоянный плюс второй плюс после зажигания где их искать фото вот

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Чёт как то на этом сайте не совпадает.

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Кстате у меня машина 2008 года но схема предохранителей как на рестайле.Хотя на том сайте говорится что только после 2009 года схема предов поменялась

Внутренний блок предохранителей Расположение: 2005-2008 Chevrolet Uplander

На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Chevrolet Uplander 2008 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Uplander возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево.У некоторых Chevrolet есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашего Uplander 2008 года. Если у вашего Uplander много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.

Если вам нужно заменить перегоревший предохранитель в Uplander, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другие проблемы с вашим Uplander.

.

My Truck — это двухколесный привод V8 с автоматической коробкой передач …

Блок предохранителей в панели приборов. Блок предохранителей панели приборов расположен под панелью приборов со стороны водителя слева от рулевой колонки, за крышкой. Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. (См. Схемы ниже)

Вот руководство по проверке предохранителей

https://www.2carpros.com/articles/how-to-check-a-car-fuse

1- Предохранитель и автоматический выключатель Идентификация — Stop / Haz 20 Amp (желтый):
Переключатель Stop / TCC, аварийный световой сигнал, напоминание о ремне безопасности, стоп-сигналы, CHMSL (центральный верхний стоп-сигнал)

2-Т-корпус (не используется): раздаточная коробка

3-CTSY 20 ампер (желтый): вспомогательные фонари, груз Лампа, освещение перчаточного ящика, электрические зеркала, купольные лампы / лампы для чтения, косметические зеркала

4 — Манометры 10 А (красный): реле DRL, зуммер модуля DRL, переключатель фар, бесключевой доступ, комбинация приборов, модуль низкого уровня охлаждающей жидкости, центр комфорта Электромагнитное зеркало заднего вида с компасом

5 — RR HVAC 10 Amp (красный): RR HVAC Controls

6 — Cruise 10 Amp (красный): Cruise Module, переключатель активатора круиза

7 — AUX PWR 25 Amp (Clear) : Розетки (2)

8 — кривошип 10 ампер (красный): дизельный топливный насос, DERM ECM (подушка безопасности), PCM

9 — стояночные фары 20 ампер (желтый): освещение номерного знака, стояночные фонари, задние фонари , Лампа пепельницы, освещение дверного переключателя, предупреждение о включении фар, реле противотуманных фар боковых габаритных огней, габаритные огни, подсветка обогревателя и кондиционера

9000 2 10 — Подушка безопасности 10 А (красный): DERM (Подушка безопасности)

11 — Стеклоочиститель 25 А (прозрачный): Омыватель / стеклоочиститель

12 — HTR-A / C 25 А (прозрачный): L, Ml, Вентилятор M2, контрольная лампа HVAC, компрессор кондиционера, исполнительный механизм режима / температуры / воздуха на входе, реле высокого давления, раздаточная коробка

13 — CIG LTR 20 А (желтый): прикуриватель, усилитель мощности, реле дверного замка, поясничное питание Сиденье, заднее подъемное стекло

14 — ILLUM 10 Amp (красный): контрольная лампа 4WD, комбинация, органы управления HVAC, модуль звуковой сигнализации, радиоосвещение, переключатели на приборной панели, органы управления HVAC на задней панели

15 — DRL-FOG 20 Amp (желтый ): Реле ДХО, противотуманные фары

16 — Поверните B / U 20 ампер (желтый): передний поворот, задний поворот, поворот прицепа, задние фонари, BTSI (блокировка переключения тормоза / переключения передач), соленоид

17 — Радио 10 Усилитель (красный): радио (IGN)

18 — Тормоз 10 ампер (красный): DRAG, 4WAL / PCM, ABS, Cruise

19 — Радио 10 ампер (красный): Радио (BATT)

20 — Acc / Ign 10 Amp (красный): PRNDL, Auto Transmissio n, спидометр, контрольные датчики, контрольные приборы

21 — не используется

22 — не используется

23 — не используется

24 — 4WD 25 ампер (прозрачный): модели 4X4 — привод переднего моста, индикаторная лампа 4WD, TP2 Реле, счетчик моточасов (опция 7Y4) A — PWR AGCY 20 Amp — C / K Reg. & Внеш. Кабина (автоматический выключатель): замок двери с электроприводом, сиденье с электроприводом на 6 позиций, модуль бесключевого доступа 30 А — C / K Кабина экипажа (автоматический выключатель): замок двери с электроприводом, сиденье с электроприводом на 6 позиций, модуль бесключевого доступа B — PWR WDOS: 20 А — К / К Рег. & Внеш. Кабина (автоматический выключатель): электрические стеклоподъемники 30 А — C / K Кабина экипажа (автоматический выключатель): электрические стеклоподъемники

ПОД КАПОТОМ ЦЕНТРА ПРЕДОХРАНИТЕЛЕЙ / РЕЛЕ ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления аккумуляторной батареи перед обслуживанием «сильноточных предохранителей. • Сильноточные предохранители рекомендуется заменять квалифицированным специалистом.Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. См. Рис. 2. Рис. 2: Идентификация центра предохранителей / реле под капотом Предоставлено GENERAL MOTORS CORP.

Идентификация предохранителей и реле — запасные

2 — STOP Макс. предохранитель 30 А (зеленый) Стоп-сигналы

3 — Максимальный предохранитель 50 А переменного тока (Красный) Реле вентилятора высокого давления, реле заднего вентилятора

4 — Предохранитель ABS на 60 А (Синий) Модуль ABS

5 — Предохранитель на 50 А макс. (Красный) Переключатель IGN B на 50 А, переход к шине блока предохранителей

6 — IGN A, макс. Предохранитель 40 А (желтый) Выключатель IGN A, переход к шине блока предохранителей

7 — АККУМУЛЯТОР, предохранитель макс. На 50 А (красный) Батарея, шина блока предохранителей

8 — ОСВЕЩЕНИЕ, макс. предохранитель (красный) Переключатель света фар и панели, противотуманные фары, вспомогательное освещение

9 — 30 А (зеленый)

10 — 30 А (зеленый)

11 — 10 А (красный) Запасной

12 — 20 А ( Желтый) Запасной

13-30 А (Зеленый) Запасной

14 — Не используется

15 — Компрессор кондиционера 10 А (Красный) SW Давление кондиционера на муфту кондиционера

16 — HORN 20 ампер (желтый) звуковой сигнал, лампы под капотом

17 — ECM B Топливный насос 20 ампер (желтый), PCM

18 — не используется

19 — AUX FAN 30 ампер (зеленый) Aux. Вентилятор

20 — RR- DEFOG 30 Amp (зеленый) RR DEFOG

21 — ENG 120 Amp (желтый) IGN A Переключатель нагрузки двигателя, EGR, продувки адсорбера EVRV Соленоид холостого хода, датчик подогрева 02, подогреватель топлива, датчик воды

22 — ECM, 120 А (желтый) Форсунка № 1, Форсунка № 2, PCM

23 — Топливный соленоид FUEL SOL 20 А (желтый) (только для дизельного двигателя)

24 — Не используется

25 — Не используется

26 — IGN E 10 А (красный) Катушка реле вспомогательного вентилятора, модуль горячего топлива

27 — Не используется

28 — Не используется

29 — ЗАЖИГАТЕЛЬНЫЕ СВЕЧИ 10 А (красные) Свечи накаливания (только для дизельного двигателя)

30 — Не используется

31 — Не используется

32 — Не используется A — 30 А B — 30 А UY1, UY7 Проводка кемпера / прицепа C — Реле стоп-сигнала D — Реле звукового сигнала E — Реле вспомогательного вентилятора F — A / C Реле G — реле топливного насоса

УДОБНЫЙ ЦЕНТР Рис. 3: Комфортный центр Предоставлено GENERAL MOTORS CORP. Идентификация предохранителей и автоматических выключателей A — Реле противотуманных фар B — Реле DRL (дневных ходовых огней) C — аварийная сигнальная лампа D — Звуковой сигнал

Изображения (нажмите, чтобы увеличить)

СПОНСОРНЫЕ ССЫЛКИ

Среда, 17 февраля 2010 г., 10:34

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование своего устройства, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Смотрите также

• Как снять привод бмв е39
• Как различать мерседесы по классам
• Как снять топливный насос на шевроле ланос
• Как поставить ремень на шевроле ниву
• Как натянуть трос ручника шевроле круз
• Как проверить масло в коробке автомат шевроле круз
• Как на шевроле нива работает кондиционер
• Как снять впускной коллектор бмв х5 е53
• Как поменять передние пружины на ниве шевроле
• Как правильно отрегулировать кулису на шевроле нива
• Как на шевроле ланос поменять лампочку ближнего света

Схема блока предохранителей Chevrolet

Ad vertisements

Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях Chevrolet .

Chevrolet Astro (1996-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Astro (1996, 1997, 1998, 1999, 2001, 2 , 2002, 2003, 2004, 2005).

Chevrolet Avalanche (GMT800; 2001-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Avalanche (GMT800; 2001, 2002, 2003, 2004, 2005) , 2006).

Chevrolet Avalanche (GMT900; 2007-2013)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Avalanche (GMT909, 2008, 2008; 2008), 2010, 2011, 2012, 2013).

Chevrolet Aveo (2002-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Aveo (2002, 2003, 2005, 2004, 2004) ).

Chevrolet Aveo (2007-2011)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Aveo (2007, 2008, 2010, 2010, 2010 ).

Chevrolet Aveo (2012-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Aveo (2012, 2013, 2015, 2016, 2016) , 2017, 2018, 2019, 2020).

Chevrolet Blazer (1996-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Blazer (1996, 1997, 1998, 19989, 2000, 2001, 2002, 2003, 2004, 2005)

Chevrolet Blazer (2019-2022)…>>
Блок предохранителей и расположение электрических схем и реле -Новый Chevrolet (Chevy) Blazer (2019, 2020, 2021, 2022. .)

Chevrolet Bolt EV (2016-2022)…>>
Блок предохранителей и расположение электрических схем и реле) Chevrolet (Шевроле) Bolt EV (2016, 2017, 2018, 2019, 2020, 2021, 2022).

Chevrolet Camaro (1993-1997)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Camaro Z28 (1993, 1994, 1995) ).

Chevrolet Camaro (1998-2002)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Camaro Z28 (1998, 1999, 2000) ).

Chevrolet Camaro (2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Camaro (2010, 2011, 2013, 2014, 2014, 2014) , 2015).

Chevrolet Camaro (2016-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Camaro (2016, 2017, 2019, 2018, 2018 , 2021, 2022).

Chevrolet Captiva Sport (2012-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Captiva Sport (2012, 2013, 2015) , 2016).

Chevrolet Cavalier (1995-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Chevrolet (Chevy) Cavalier (1995, 1996, 1909, 1997, 1997) , 2001, 2002, 2003, 2004, 2005).

Chevrolet Cobalt (2005-2010)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Cobalt (2005, 2006, 2008, 2007, 2007, 2007, 2007, 2007, 2007 , 2010).

Chevrolet Colorado (2004-2012)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Colorado (2004, 2005, 2007, 2006, 2006) , 2009 г., 2010, 2011, 2012).

Chevrolet Colorado (2012-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Colorado (2012, 2013, 2015, 2014, 2016) , 2017, 2018, 2019, 2020, 2021, 2022).

Chevrolet Corvette (C4/ZR1; 1993-1996)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей) Chevrolet (Chevy) Corvette (C4/ZR-1; 19)93, 1994, 1995, 1996).

Chevrolet Corvette (C5; 1997-2004)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Corvette (C5; 1997, 20090 , 2001, 2002, 2003, 2004).

Chevrolet Corvette (C6; 2005-2013)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Corvette (C6; 2006, 2005, 2005, 2005 , 2008, 2009, 2010, 2011, 2012, 2013).

Chevrolet Corvette (C7; 2014-2019)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Corvette (C7; 2015, 2016, 2016) , 2017, 2018, 2019).

Chevrolet Corvette (C8; 2020-2022)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet Corvette (C8) (2020, 2021, 2. )

Chevrolet Cruze (J300; 2008-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Cruze (J300; 2009, 2008, 2008, 2016) , 2011, 2012, 2013, 2014, 2015, 2016).

Chevrolet Cruze (J400; 2016-2019..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet Cruze (J400; 2016, 2017, 2018, 2019..) 2019..)

Chevrolet Epica (2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Epica (2000, 2002, 2001, 2001 2003, 2004, 2005, 2006).

Chevrolet Equinox (2005-2009)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Equinox (2005, 2006, 2007, 2007)).

Chevrolet Equinox (2010-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Equinox (2010, 2011, 2013, 2012) , 2015, 2016, 2017).

Chevrolet Equinox (2018-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Equinox (2018, 2019, 2020, 2020) ).

Chevrolet Express (1996-2002)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Express (1996, 1997, 1998, 2099) , 2001, 2002).

Chevrolet Express (2003-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Express (2003, 2003, 2005, 2006) , 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022).

Chevrolet HHR (2006-2011)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) HHR (2006, 2007, 2009, 2008, 2008) , 2011).

Chevrolet Impala (2000-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Impala (2000, 2001, 2003, 2002, 2002 , 2005).

Chevrolet Impala (2006-2013)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Impala (2006, 2007, 2009, 2008, 2020 , 2011, 2012, 2013).

Chevrolet Impala (2014-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Impala (2014, 2015, 2017, 2016, 2016 , 2019, 2020).

Chevrolet Lumina (1995-2001)… >>
Диаграммы боксов предохранителей. 2000, 2001).

Chevrolet Malibu (1997-2003)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (1997, 1998, 2009, 1999) , 2002, 2003).

Chevrolet Malibu (2004-2007)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (2004, 2005, 2007, 2006).

Chevrolet Malibu (2008-2012)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (2008, 2009, 20110, 20110) ).

Chevrolet Malibu (2013-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (2013, 2014, 2015, 2016).

Chevrolet Malibu (2016-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (2016, 2017, 2019, 2018) , 2021, 2022).

Chevrolet Monte Carlo (1995-1999)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Monte Carlo (1995, 1996, 1997, 1998, 1999) ).

Chevrolet Monte Carlo (2000-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Monte Carlo (2000, 2001, 2002) , 2004, 2005).

Chevrolet Monte Carlo (2006-2007)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Monte Carlo (2006, 2007).

Chevrolet Orlando (J309; 2011-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Orlando (J309, 2013, 2012, 2011, 2011) , 2014, 2015, 2016, 2017, 2018).

Chevrolet S-10 (1994-2004)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Chevrolet (Chevy) S10 (1994, 1995, 1996, 1996, 1996 , 1999, 2000, 2001, 2002, 2003, 2004).

Chevrolet Silverado (mk1; 1999-2007)…>>
Fuse box diagram (location and assignment of electrical fuses and relays) for Chevrolet (Chevy) Silverado 1500/1500HD/2500HD/3500HD ( 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)

Chevrolet Silverado (mk2; 2007>>20913)… и реле) для Chevrolet (Шевроле) Silverado 1500/1500HD/2500HD/3500HD (mk2; 2007, 2008, 2009, 2010, 2011, 2012, 2013).

Chevrolet Silverado (mk3; 2014-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Silverado 1500/1500HD/2500HD/3500HD (mk3500HD; 2014, 2015, 2016, 2017, 2018).

Chevrolet Silverado (mk4; 2019-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Silverado 1500/1500HD/35000HD/25000HD/25000HD mk4; 2019, 2020, 2021, 2022).

Chevrolet Sonic / Aveo (2012-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Sonic / Aveo (2012, 2013, 2013, 2013, 2013, 2013, 2013, 2013, 2013, 2013) блока предохранителей , 2015, 2016, 2017, 2018, 2019, 2020).

Chevrolet Spark (M200/M250; 2005-2009)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Spark (M200;2005/M2055 , 2006, 2007, 2008, 2009).

Chevrolet Spark (M300; 2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Spark/Beat (M300; 2010, 2010, 2010) , 2012, 2013, 2014, 2015).

Chevrolet Spark (EU версия) (M300; 2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Spark (EU) ( М300; 2010, 2011, 2012, 2013, 2014, 2015).

Chevrolet Spark (M400; 2016-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet Spark (M400; 2016, 2018, 2017, 2017, 2017, 2017, 2017, 2017, 2017, 2017)…>>, 2020, 2021, 2022).

Chevrolet SS (2013-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) SS (Holden Commodore) (2013, 2014, 2014) , 2016, 2017, 2018).

Chevrolet SSR (2003-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) SSR (2003, 2004, 2006, 2005, 2).

Chevrolet Suburban (GMT400; 1993-1999)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Suburban (GMT400, 199MT400, 1993; 1993) , 1996, 1997, 1998, 1999).

Chevrolet Suburban (GMT800; 2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Suburban (GMT800, 2001, 2001, 2001, 2001, 2001, 2001, 2001, 2001) Suburban , 2003, 2004, 2005, 2006).

Chevrolet Suburban (GMT900; 2007-2014)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Suburban (GMT900, 2009, 2007, 2007, 2007 2010, 2011, 2012, 2013, 2014).

Chevrolet Suburban (GMT K2YC/G; 2015-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Suburban (2016, 2015, 2017, 2015, 2020) , 2018, 2019, 2020).

Chevrolet Suburban (2021-2022..)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet Tahoe / Suburban (GMT1YC) (2021, 2022)

Chevrolet Tahoe (1995-1999)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Tahoe / GMC Yukon (1995, 1996, 1996 1998, 1999).

Chevrolet Tahoe (2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Tahoe (2000, 2001, 2003, 2002, 2002 , 2005, 2006).

Chevrolet Tahoe (2007-2014)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Tahoe (2007, 2008, 2010, 2019, 2019 , 2012, 2013, 2014).

Chevrolet Tahoe (2015-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Tahoe (2015, 2016, 2019, 2017, 2018, 2018 2020).

Chevrolet Tracker (1993-1998)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Chevrolet (Chevy) Tracker (19 / Geo)93, 1994, 1995, 1996, 1997, 1998).

Chevrolet Tracker (1999-2004)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Tracker (1999, 2000, 2003, 2001, 2001) , 2004).

Chevrolet TrailBlazer (2002-2009)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) TrailBlazer (2002, 2004, 2003, 2006, 2005) , 2007, 2008, 2009).

Chevrolet TrailBlazer (2020-2022)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet TrailBlazer (2020, 2021, 2022..).

Chevrolet Traverse (2009-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Traverse (2009, 2010, 2013, 2011, 2011 , 2014, 2015, 2016, 2017).

Chevrolet Traverse (2018-2022)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Traverse (2018, 2019, 2021, 2020, 2022) ).

Chevrolet Trax (2013-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Trax / Tracker (2013, 2014, 2015) , 2017).

Chevrolet Trax (2018-2022)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Trax (2018, 2019, 2021, 2022) .

Chevrolet Uplander (2005-2009)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Uplander (2005, 2006, 2007, 2007).

Chevrolet Venture (1997-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Venture (1997, 1998, 1999, 2000, 2001, 2001, 2001) , 2003, 2004, 2005).

Chevrolet Volt (2011-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Volt (2011, 2012, 2013, 2013, 2013 ).

Chevrolet Volt (2016-2019..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) Volt (2016, 2017, 2018, 2018 -..)

Блок предохранителей Chevrolet Silverado — гарантированно оригинальные запчасти Chevrolet

Блок предохранителей

80005

• Выберите автомобиль по VIN
• Выберите автомобиль по модели

Выберите по VIN

Введите свой VIN для получения наиболее точных результатов.

Введите свой VIN для наиболее точных результатов.

или

Выберите по модели

— Выберите марку —

— Выберите модель —

— Выберите год выпуска —

Мы предлагаем полный выбор оригинальных блоков предохранителей Chevrolet Silverado разработан специально для восстановления заводских характеристик. Пожалуйста, сузьте результаты Fuse Holder Box, выбрав автомобиль.

• Посмотреть связанные детали

  2007-2010 Chevrolet Silverado Halder ASM, harness harness

  . Розничная цена: 18,35 $

  Вы экономите: 8,63 $

  Добавить в корзину

• Посмотреть соответствующие детали

  2015-2016 Chevrolet Silverado Блок в сборе, предохранитель аккумуляторной батареи U Engine Com

  Номер детали: 23261760

  Другое название: Блок, проводной развязки заменен: 840

  Ваша цена: 63,07 долл. США

  .

  2017-2019 Chevrolet Silverado Block Assembly, Bat Distribution Eng Compt Fuse

  Номер детали: 84460793

  Другое название: Распределительная коробка Заменяет: 840

  Ваша цена: $64,00

  Розничная цена: $101,60005

  Вы сохраняете: $ 37,61

  Add to Cart

• Просмотр Связанных деталей

  2017-2019 Chevrolet Silverado Block Assembly, Distribution Eng Compt Fuse

  . 840

  , 84460795

  Ваша цена: 68,71 долл. США

  Розничная цена: 109,08 долл. США

  Вы экономите: 40,37

  Добавить в корзину

• Связанные детали.0005

  Номер детали: 840

  Другое название: Блок, соединение с помощью подключения: 23261760

  Ваша цена: 63,07 долл. США

  . 2019-2021 Chevrolet Silverado Block Kit, Bat Distribution Eng Compt Fuse

  Номер детали: 84669070

  Ваша цена: 43,76 $

  Розничная цена: 69,48 $

  Вы экономите: 25,72 $

  Добавить в корзину0005

• Просмотреть связанные детали

  2019-2021 Сборка Chevrolet Silverado Block, распределение BAT ENG Compt Fuse

  Номер детали: 84646132

  Другое название: Блок развязки замены: 844 9000

  . Просмотреть соответствующие части0005

  Другое название: БЛОК, соединение проводки; Замена обложки: 12160504, 12160897, 12146995

  Ваша цена: 56,42 долл. Eng Compt Fuse

  Номер детали: 84977658

  Заменяет: 844, 84646133

  Ваша цена: $64,48

  Розничная цена: $102,37

  Вы экономите: $37.89

  Добавить в корзину

• Просмотреть соответствующие детали

  2016-2018 Chevrolet Silverado Блок в сборе, распределитель аккумуляторной батареи Предохранитель в моторном отсеке

  Номер детали: 84219289

  5 90 Предохранитель; Распределительная коробка Заменяет: 23232162, 84044647, 84012731

  Ваша цена: 67,95 $

  Розничная цена: 107,88 $

  Вы экономите: 39,93 $

  Добавить в корзину

  880876 Просмотреть связанные детали

  2017-2019 Chevrolet Silverado Block Assembly, распределение BAT ENG Compt Fuse

  Номер детали: 84460794

  Другое название: Распределительная коробка заменяет: 840

  Ваша цена: 68,71

  . Save: $40.37

  Добавить в корзину

• Просмотреть соответствующие детали

  2020-2021 Chevrolet Silverado Блок в сборе, распределительный предохранитель Bat

  Номер детали: 84663447

  Ваша цена: 96,68 долл. США

  Розничная цена: 153,50 долл. США

  Вы сохраняете: 56,82 долл. США

  Добавить в CART

• Связанные детали

  2020-2021 CHEVROLET SilverAd Ваша цена: 50,10 $

  Розничная цена: 79,54 $

  Вы экономите: 29,44 $

  Добавить в корзину

• Посмотреть соответствующие детали0005

  Номер детали: 84460792

  Другое название: Распределительная коробка заменяет: 840

  Ваша цена: 62,69 долл. США

  . 2021 Chevrolet Silverado Block Assembly, Bat Distribution Eng Compt Fuse

  Номер детали: 84732905

  Заменяет: 84646135

  0005

  Добавить в корзину

• Посмотреть соответствующие детали

  2014-2015 Chevrolet Silverado Блок в сборе, соединение жгута проводов приборной панели Fuse & Relay Box заменен: 23459420 Заменяет: 23176467

  Ваша цена: 90,42 долл. -2021 Chevrolet Silverado Block Assembly, Eng Wrg Harn Junc

  Номер детали: 86771159

  Ваша цена: 117,22 долл. США

  Розничная цена: $ 186,11

  . -2021 Chevrolet Silverado Block Assembly, Eng Wrg Harn Junc

  Номер детали: 86771158

  Ваша цена: 121,66 $

  Розничная цена: 193,11 $

  Вы экономите: 71,45 $

  Добавить в корзину

• Посмотреть связанные детали

  2017-2018 Сборка блока Chevrolet Silverado, жгут двигателя. JURNCTE

  Номер детали: 84311405

  Другое название: Блок-сборка, Eng Wrg harn Junc.

• Показать соответствующие детали

  2019-2021 Chevrolet Silverado Блок в сборе, Bat Distribution Eng Compt Fuse

  Номер детали: 84646134

  Другое название: Junction Block Заменяет: 844

  Ваша цена: $ 74,55

  Розничная цена: $ 118,37

  .

  Луис

  23.07.2022 11:34 • 5 мин чтения

  В данной статье мы рассматриваем Шевроле Экспресс второго поколения, выпускавшегося с 2003 по 2019 год. Здесь вы найдете схемы блока предохранителей Шевроле Экспресс 2003, 2003, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 , 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле .

  Расположение предохранителей Chevrolet Express 2003-2022

  ---

  Предохранители прикуривателя (розетки) в Chevrolet Express расположены в блоке предохранителей в моторном отсеке. 2003-2007 гг. — см. предохранители № 29 (дополнительные розетки) и №30 (прикуриватель). 2008-2009 см. предохранители №33 (дополнительная розетка) и №38 (прикуриватель). 2010-2022 гг. — см. предохранители №25 (дополнительная розетка) и №73 (прикуриватель).

  ---

  Содержание

  Расположение блока предохранителей

  Блок предохранителей на напольной консоли

  Он расположен под сиденьем водителя.

  Моторный отсек

  Расположен со стороны водителя в моторном отсеке.

  Диаграммы боксов предохранителей

  2003, 2004, 2005, 2006, 2007

  КОНСОКА КОНГАЗИ1320

  № Usage 1 Spare 2 Outside Rear View Mirror 3 Courtesy Lamp/SEO 4 Left Rear Stop/Turn Signal 5 Cargo Locks 6 Right Rear Stop/Turn Signal 7 Driver Locks 8 Stop/Center High Mounted Stop Lamp 9 Climate Control 1 10 Climate Control 11 Brakes 12 Heated Mirror/Defogger 13 Правой задний воздуходувка 14 ГОРЯЧИЕ ЗЕРКО НАБЛЮДЕНИЯ 15 дверные замки 1699. 16999. 169999. 16999999.1330 17 Not Available 18 Left Rear Park Lamp 19 Pass Turn Mirror 20 Right Rear Park Lamp 21 Trailer Park Lamp 22 Front Park Lamp 32 Auxilary 1 33 Auxilary 2 Circuit Breaker 34 Power Window Relays 23 Window Residual Accessory Power 24 Auxiliary 25 Задний правый обогреватель 26 Плафон освещения салона 27 Разблокировка багажника 28 Driver Unlock 29 Park Lamp 30 Door Locks 31 Passenger Unlock

  Engine Compartment

  Assignment of the fuses and relay в моторном отсеке (2003-2007 гг. )

  5.0061 / STRTR

  №	Применение
  1	Аккумулятор радио
  2	Gasoline: Powertrain Control Module Battery Diesel: FOH, Engine Control Module, Transmission Control Module Battery
  3	Left Rear Turn Lamp
  4	Right Rear Turn Lamp
  5	Трейлер резервного копирования.1330
  	ПРАВО ДНЯ ДНЯ ТАМНАЯ ЛАМНА/ОБЛАСТЬ ДЕЙСТВИЯ
  10	LEAND DAYTIME RONGING LAMP/TUMP SIGNAL
  	CORTER COLTRY 4		CORTER COLTRY 4		CORTERSE BULESS 4		.
  13	Trailer
  14	Hazard Flashers
  15	Horn
  16	Truck Body Control Module 3
  17	Trailer Stop/Turn Signal
  18	Truck Body Control Module 2
  19	Truck Body Control Module
  20	Remote Function Actuator
  21	Gasoline: Engine 2 Diesel: Spare
  22	Ignition E
  23	Engine 1
  24	Truck Body Control Module Ignition 1
  25	Gasoline: Spare Diesel: Fuel Heater
  26	Inside Rearview Mirror
  27	Crankcase
  28	Brake Transmission Shift Система блокировки
  29	Дополнительные розетки
  30	Прикуриватель
  31	0Instrument Panel Cluster
  32	Air Conditioning
  33	Gasoline: Spare Diesel: Engine Control Module
  34	Gasoline: Canister Vent Solenoid Diesel: Rear Fog Lamps
  35	Запасной
  36	Тормоз Блокировка переключения передач, резервный автомобиль
  37	Подушка безопасности
  38	Бензин: модуль управления трансмиссией 1 Дизель: модуль управления двигателем, модуль управления передачей, модуль управления Glow Plugc	Oxygen Sensor A
  41	Windshield Wipers
  42	Right Headlamp – Low Beam
  43	Left Headlamp – Low Beam
  44	Левый фара- Высокий луч
  45	Правый фабрик- High Beam
  46
  47	Передний стеклоочиститель
  48	Антиблокировочная система тормозов, система повышения устойчивости автомобиля
  49	Ignition A
  50	Trailer
  51	Climate Control Blower
  52	Ignition B
  63	Gasoline: Spare Diesel: Engine Control Module Actuator
  64	Spare
  Relays
  53	Windshield Wiper
  54	Air Conditioning
  55	Gasoline: Spare Diesel: Rear Fog Lamps
  56	Headlamp – High Beam
  57	Fuel Pump
  58	Headlamp – Ближний свет
  59	Звуковой сигнал
  62 / ЗАПЧАСТИ (G), ECM (D)	Бензин: Запасной Дизель: Блок управления двигателем 9 133250
  Стартер
  60 / PWR SEET	2003-220	60 / PWR SEET	2003-220	60 / PWR SEET	2003-220-1329 60 / PWR.

  2008, 2009

  Floor Console Fuse Box

  Assignment of the fuses and relay in the Floor Console Fuse Box (2008, 2009)

  13913991399тели1391399939н.1330

  №	Usage
  1	Climate Control 2 (HVAC)
  2	Compass
  3	Ignition Switch, Theft Deterrent System Module (PK3)
  4	Upfitter Courtesy Lamps
  5	Климат-контроль 1 (HVAC)
  6	Пустой
  7	Комбинация приборов
  Аудиосистема 8,	1330
  9	Auxiliary Park Lamp
  10	Auxiliary Trailer Back-up Lamps
  11	Remote Function Actuator, Tire Pressure Monitor (TPM)
  12	Climate Control ( Управления HVAC)
  13	Трейлер-парковые лампы
  14	ЛАМПЫ ЛАМФОДЫ ПАРКА
  15	TAILLAM1325
  16	Empty
  17	Steering Wheel Sensor
  18	Outside Rearview Mirror Switch
  19	Empty
  20	Empty
  21	Обогрев заднего стекла
  22	Обогреватель наружного зеркала заднего вида
  23	Пусто
  3 Пусто 930
  25	Cargo Door Unlock
  26	Rear Door Lock
  27	Front Door Lock
  28	Rear Passenger Door Unlock
  29	Upfitter Park Лампы
  30	Передняя пассажирская дверь разблокировка
  31	Дверь разблокировка двери
  32	. 1330
  33	Правой задний парк лампа
  34	Left Bod Park Lamp
  35	UPFITTE Case)
  37	Rear Blower (J-Case)
  38	Empty (J-Case)
  39	Run (High Current Micro)
  40	Park Lamps (High Current Micro)
  41	Empty (Mini Micro)
  42	Upfitter Auxiliary 2 (High Current ISO Relay)
  43	Retained Accessory Power (RAP) (High Ток Micro)
  44	Задний дефроггер (высокий ток Micro)
  39
  46	Power Seats

  Engine Compartment

  Assignment of the fuses and relay in the Engine Compartment (2008, 2009)

  9 Пустой

  529 Проводка прицепа3 1329 36 Дизель: Clutch вентилятора 9139. DELELER (J-CASE)9 91390 913909 913900 91390 91390 91390 91390. Дело)

  №	Usage
  1	левая фара высокой лучи
  2	Топливный насос
  3	пусто
  4	Diesel: топливо	4	DIESEL: топливо	4	: топливо	4	: топливо	4	: топливо. 1320	5	Right High-Beam Headlamp
  6	Empty
  7	Left Low-Beam Headlamp
  8	Right Stoplamp, Trailer Turn Signal
  9	Правая фара ближнего света
  10	Дневные ходовые огни 2 (ДХО)
  11	1330	Daytime Running Lamps 1 (DRL)
  13	Auxiliary Stoplamp
  14	Diesel: Fuel Operated Heater Module
  15	Gasoline: Fuel System Control Module Battery
  16	Левый стоп-сигнал, сигнал поворота прицепа
  17	Бензин: соленоид вентиляции адсорбера
  18	19	Empty
  20	Body Control Module 1
  21	Special Equipment Option (SEO)
  22	Body Control Module 4
  23	Body Control Module 6
  24	Empty
  25	Body Control Module 7
  26	Body Control Module 3
  27	Body Control Module 5
  28	Empty
  29	Empty
  30	Instrument Panel Cluster
  31	Empty
  32	Brake Switch
  33	Розетка дополнительного питания
  34	Подушка безопасности
  35
  Gasoline: Steering Wheel Sensor
  37	Body Control Module 2
  38	Cigarette Lighter, Data Link Controller
  39	Windshield Wiper
  40	Empty
  41	Windshield Washer
  42	Empty
  43	Horn
  44	Transmission Control Module Battery
  45	Empty
  46	Gasoline: Oxygen Sensor 1
  47	Transmission Control Module Ignition
  48	Engine Control Module Ignition
  49	Датчик массового расхода воздуха, вентиляция адсорбера
  50	Модуль управления двигателем, силовой агрегат
  51	Transmission
  52	Gasoline: Even Ignition Injectors
  53	Diesel: Glow Plug Module
  54	Engine Control Module Battery
  55	Gasoline: Odd Ignition Injectors
  56	Бензин: Кислородный датчик 2
  57	Компрессор кондиционера
  58
  	1330
  59	Gasoline: V6 Fuel Injectors
  60	Antilock Brake System Module (J-Case)
  61	Antilock Brake System Motor (J-Case)
  62	Тяжелая проводка (J-case)
  63	пусто
  64	Стартер Растворид (J-Case)
  65
  65
  66	Front Blower (J-Case)
  67	Empty
  77	Body BEC (Mega Fuse)
  Relays
  68	Empty
  69	Run, Crank (High Current Micro)
  70	Windshield Wiper High (High Current Micro)
  71	Windshield Wiper (High Current Micro)
  72	Fuel Pump (Mini Micro)
  73	Crank (High Current Micro)
  74	Air Conditioning Compressor (Mini Micro)
  75	Fan Clutch (Solid State)
  76	Powertrain (High Current Micro)

  2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, и 2022

  КОНСОВАЯ КОНГАЗИЯ КОНСОЛЬ БОКА

  . — F2 Steering Wheel Sensor F3 Auxiliary Parking Lamps F4 Front Park Lamps F5 Trailer Park Lamps F6 Upfitter/Parking lamps F7 Right Rear Park Lamp F8 Left Rear Park Lamp F9 Exterior rearview mirror switch
  2019-2022: Exterior переключатель заднего зеркала/ устройство управления запиранием-отпиранием дверей/модуль передней камеры F10 подушка безопасности/автоматическое определение наличия людей F11 OnStar (при наличии) F12 Дверной замк/разблокированный контроль Upfitter (если оборудован)
  2019-2020: ECM BATT V6 GAS F13 Нагревание, вентиляция и кондиционирование воздуха 230 Нагревание, вентиляция и кондиционирование воздуха 230. и кондиционер 1 F15 2010-2019: Не используется.
  2020–2022: светодиодный дисплей с отражателем F16 Upfitter aux 1 / газовая скорая помощь F17 Exterior rearview heated mirrors F18 Rear Window Defogger F19 Compass F20 Radio/Chime/ SiriusXM satellite radio F21 Remote Function Actuator /Контроллер давления в шинах F22 Замок зажигания/датчик зажигания с дискретной логикой F23 Комбинация приборов F24 — F25 Heating, Ventilation and Air Conditioning control F26 Auxiliary/Trailer reverse lamps F27 Reverse lamps F28 Upfitter 2 / Лампы для чтения / Машина скорой помощи F29 Задний вентилятор F30 Лампы Upfitter/Courtesy Lamps F 31330 Front Door Lock F32 Rear Door Lock F33 Cargo Door Unlock F34 Passenger Door Unlock F35 Rear Passenger Door Unlock F36 Driver Door Unlock F37 Empty F38 — Relays K1 Run (High Current Micro) K2 Empty (High Current Micro) K3 Park Lamps (High Current Micro) K4 Upfitter Auxiliary 2 (High Current Mini) K5 Обогрев заднего стекла (High Current Micro) K6 Оставшееся питание аксессуаров (RAP) (1High3 Current Micro) Circuit Breaker CB1 Power Seats CB2 Power Windows

  Engine Compartment

  Assignment of the fuses and relay in the Engine Compartment (2010-2022)

  91329 ABS module71595555595555555555554555555554955559н20012002200320042005200620072008200201120122013201420152016201720182012016 Diesel

  №	Применение
  1	Электродвигатель с АБС
  3	Right trailer stoplamp/Turnlamp
  4	—
  5	—
  6	Fuel system control module/Ignition
  7	Модуль управления кузовным оборудованием 5
  8	Модуль управления кузовным оборудованием 7
  9	Модуль управления кузовным оборудованием 4
  309 913 Приборная панель 10930
  11	Трейлер. Not Used 2018-2022: Interior rear vision camera module
  14	Windshield Washer
  16	Horn
  17	Transmission
  18	Кондиционер
  19	Аккумулятор блока управления двигателем
  20	2018–2019: Вырез/левый стоп-сигнал. 2020-2022: Фонарь стоп/поворота левый
  21	Фонарь прицепа левый/поворотник
  22	/Turntoplamp/Turnlamps/Rightaway 2018-2019: Cutlamp 2020–2022: Левый стоп-сигнал прицепа/поворота
  23	2021–2022: Датчик NOX (только дизель)
  24	Fuel Pump
  25	Auxiliary Power Outlet
  26	Body Control Module 3
  27	Special Equipment Option
  28	Airbag
  29	Датчик рулевого колеса
  30	Модуль управления двигателем Модуль зажигания/свечи накаливания
  31	Модуль управления коробкой передач/зажиганием1330
  32	Transmission control module 1 battery/Engine control module battery power (gas 6 cyl)
  33	2017-2022: Rear parking aid module
  34	2021-2022: NOX Sensor (Diesel Only)
  35	2010-2017: Fuel Operated Heater Module 2018-2020: Not Used 2021-2022: Fuel Heater Control Module (Diesel Only
  36	Fuel System Control Module Батарея
  41	2018-2020: Transmission control 2 module battery power
  42	Trailer wiring
  43	2010-2016: Fan High 2017: EV fan clutch 2018-2020: Не используется 2021-2022: Электро-вязкое сфере вентилятора (только дизель)
  44	Стартоя соленоид
  45	Модуль управления двигателем/Powertrain		Модуль управления двигателем/Powertrain		Модуль управления двигателем/Powertrain		Двигатель. 1329 2010-2016: Батарея модуля управления топливной системой 2017: не используется 2018-2022: AC DC Inverter
  47	Охлаждающий вентилятор-Low
  51	LOAK
  51	. 52	Right high-beam headlamp
  53	Left low-beam headlamp
  54	Right low-beam headlamp
  55	Wipers
  56	Canister Vent Solenoid
  58	Body Control Module 2
  59	Body Control Module 1
  61	2010-2017: Not Used 2018-2022: Engine oil solenoid / Crankcase Vent Heater (Diesel Only)
  62	O2 sensor 2 / EV fan (diesel)
  63	—
  64	Mass Air Flow/Canister Vent
  65	Ignition/Injectors – odd
  66	Daytime Running Lamps 2
  67	Daytime Running Lamps 1
  68	Auxiliary Stop Lamps
  69	2010-2016: не используется 2017: стоп-сигналы для прицепа 2018-2022: внешнее питание для прицепа
  70	2018-2020: стоп-сигналы Upfitter
  Fuel heater/Flex fuel sensor
  72	Body Control Module 6
  73	Lighter/Data Link Connection
  74	Front blower
  75	V6 fuel форсунки / модуль управления двигателем дизель
  76	2021-2022: датчики сажи (только дизель)
  77	датчик кислорода 1
  329 Engine control module/Powertrain
  79	Ignition/Injectors – even
  Relays
  15	Run/Crank
  37	2021-2022 : NOX Sensor (Diesel Only)
  38	Fuel Pump
  39	Crank
  40	A/C Compressor
  48	2010-2016: вентилятор High 2017: EV сцепление вентилятора 2018-2020 гг.	2010: муфта вентилятора (EV) 2011-2020: не используется
  57	Охлаждающий вентилятор-низкий / не используется
  60	Fan Control / Не используется
  54	54555554	555454	0	. 2018-2022) Этот блок находится рядом с блоком предохранителей в моторном отсеке. Fuses Usage MR-1 Upfitter 1 MR-2 Upfitter 2 MR-3 Upfitter power control Реле: MR вып. 1 Upfitter 1 MR вып. 2 Upfitter 1 Держатель предохранителя Mega (2018-2021) – Стартер Хазте социо Hágase miembro де nuestra comunidad у obtenga acceso нуэстро бот privado де телеграмм. Acceso acelerado у búsqueda inteligente де диаграмм де Caja де плавких предохранителей у Cableado. П.С. ¡Nunca hasemos спам! Спасибо за подписку! Мы редко отправляем электронные письма, только самые важные моменты… 2019 Chevrolet Silverado fuse box diagram * Chevrolet Silverado fuse box diagrams change across years, pick the right year of your vehicle: 1998199

  99999

  —

  999999

  . 0005 9132
  9
  99999999999
  95999329

  Fuse MINI

  0919191
  ня0002 Fuse MINI
  1329

  Parking lamp

  Type	No.	Description
  Fuse MINI	1	Дальний свет левый
  Предохранитель MINI	2	High-beam right
  Fuse MINI	3	Headlamp left
  Fuse MINI	4	Headlamp right
  Предохранитель Mini	6	TIM
  Мини	7	—
  	—
  8	Fog lamp
  Fuse MINI	9	VKM
  Fuse MINI	10	—
  Fuse MINI	11	Полиция Upfitter
  Мини	13	Washer front
  Fuse MINI	14	Washer rear
  Fuse FMX/JCase	15	MSB driver
  Fuse MINI	16	—
  Fuse FMX/JCase	17	IECL 1
  Fuse FMX/JCase	19	DC/AC inverter
  Fuse FMX/JCase	20	IECR 2
  Fuse FMX/JCase	21	MSB Pass
  Предохранитель FMX/JCARE	22	IECL 2
  FUS0005
  Fuse FMX/JCase	25	REC
  Fuse MINI	26	—
  Fuse MINI	27	Horn
  Fuse MINI	28	—
  Fuse MINI	29	—
  Fuse MINI	30	—
  Fuse MINI	31	—
  Fuse FMM/MCase	32	Rear window defogger
  Предохранитель Mini	33	Нагретый зеркал
  Fuse Mini	34
  Fuse MINI	37	Euro trailer
  Fuse MINI	38	TIM
  Fuse MINI	39	—
  Предохранитель Mini	40	MISC Зажигание
  MINI	41	299 29000 9000 29000 29000 29000 29000 29000 2 9000 29000 9000 29000 29000 29000 29000 29000 29000 29000 29000 29000 29000 29000 29000 29000 29000 9000 29000 9000 29000 9000 29000 9000 29000 29000 29000 9000 29000 29000 9000 29000 20005
  Fuse MINI	42	Park lamp right
  Fuse MINI	44	—
  Fuse MINI	45	Second топливный насос
  Предохранитель MINI	46	Блок управления двигателем, зажигание
  Предохранитель MINI 51329 47	Transmission control module ignition
  Fuse MINI	48	—
  Fuse MINI	49	Transmission control module
  Fuse MINI	50	Муфта кондиционера
  Предохранитель FMM/MCase	51	Модуль управления раздаточной коробкой0005
  Fuse MINI	52	Front wiper
  Fuse MINI	53	Center high-mounted stop lamp
  Fuse MINI	54	Трейлер обратной лампы
  Предохранитель MINI	55	Трейлер. 0005	56	SADS
  Fuse MINI	57	TTPM
  Fuse FMM/MCase	58	Starter motor
  Fuse Mini	60	Активное управление топливом 1
  Предохранитель MINI	61	VES
  VES
  VES
  VES
  VES
  	VES
  62	Integrated chassis control module/CVS
  Fuse FMX/JCase	63	Trailer battery
  Fuse FMX/JCase	65	Дополнительный электрический центр под капотом
  Предохранитель FMX/JCase	66	Двигатель вентилятора охлаждения левый
  Fuse MINI	67	Active fue management 2
  Fuse FMX/JCase	68	—
  Fuse FMX/JCase	69	Starter pinion
  Fuse FMX/JCase	71	Cooling fan
  Fuse FMX/JCase	72	Cooling fan right
  Fuse MINI	73	Trailer stop/turn lamp left
  Fuse MINI	74	TIM
  Fuse MINI	75	DEFC
  FUSE FMM/MCASE	76	Electric RNG BDS
  3	3	3	3	391
  78	Engine control module
  Fuse MINI	79	Auxiliary battery
  Fuse MINI	80	Cabin cooling pump
  Предохранитель MINI	81	Фонарь стоп-сигнала прицепа правый
  Предохранитель MINI	330	TIM
  Fuse MINI	83	FTZM
  Fuse FMM/MCase	84	Trailer brake
  Fuse MINI	85	ENG
  Предохранитель MINI		Модуль управления двигателем
  Fuse mini
  Fuse mini
  Fuse mini
  . 0005	87	Injector B even
  Fuse MINI	88	02 B sensor
  Fuse MINI	89	02 A sensor
  Предохранитель MINI	90	Форсунка А нечетная
  Предохранитель MINI	92 Модуль управления дроссельной заслонкой 3 901 005
  Fuse MINI	92	Cool fan clutch
  Relay	5	Headlamp
  Relay	18	DC/AC Инвертор
  Реле	23	Дефоггер заднего стекла
  Relay	35	35
  Relay	36	Run/Crank
  Relay	43	Second fuel pump
  Relay	59	A/C Clutch
  Реле	64	Стартовый двигатель
  . 70	Starter pinion
  Relay	77	Powertrain

  MICRO29 Предохранитель00051325

  Type	No.	Description
  Fuse FMM/MCase	F2	Двери левые
  Предохранитель MICRO2	F3	Универсальная система дистанционного управления
  F4	—
  Fuse MICRO2	F5	—
  Fuse FMM/MCase	F6	Front blower
  Fuse MICRO2	F8	Поясничный переключатель
  Предохранитель MICRO3	F10	Блок управления кузовом 0005
  Fuse MICRO3	F11	Seat/CLM
  Fuse MICRO3	F12	Body control module 3/Body control module 5
  Fuse MICRO2	F14	зеркала/Модуль Windows
  MINI	F17	Управление руловым колесом 9000
  . 4953	Fuse MICRO3	F18	VPM/OBS DET
  Fuse MINI	F19	DLIS
  Fuse MICRO2	F20	Cooled seats
  Fuse MICRO2	F21	NOT R/C
  Fuse MICRO2	F22	Heated steering wheel
  Fuse MICRO2	F23	MISC R/C
  Fuse MICRO3	F24	Instrument panel cluster ignition/ Overhead
  Fuse MICRO3	F25	Отопление, вентиляция и кондиционирование воздуха Зажигание/Вспомогательное отопление, вентиляция и кондиционирование воздуха
  Предохранитель MICRO3	F26	USB ports/Special equipment option retained accessory power
  Fuse FMX/JCase	F27	Accessory power outlet/retained accessory power
  Fuse MICRO2	F28	Дополнительная розетка/аккумулятор
  Предохранитель MICRO3	F30	Модуль датчиков и диагностики/ стояночный тормоз
  Fuse MICRO2	F31	Body control module 4
  Fuse MICRO3	F32	Special equipment option/Data link connection
  Fuse MICRO2	F33	Кузовной блок управления 8
  Предохранитель MICRO2	F34	Светильник в багажнике
  Fuse MICRO2	F40	CGM
  Fuse MICRO2	F41	Infotainment 1
  Fuse MICRO2	F42	TCP
  Fuse MICRO3	F43	—
  Fuse MINI	F44	AVM
  Fuse MICRO2	F45	Body control module 2
  Fuse MICRO2	F46	Heating, ventilation, and air conditioning/ Battery 1
  Fuse MICRO2	F47	Панель приборов/аккумулятор
  Предохранитель0005
  Fuse MICRO2	F49	Body control module 1
  Fuse MICRO2	F50	—
  Fuse FMX/JCase	F51	Аккумулятор 1
  FUSE FMX/JCASE	F52	Аккумулярный1329 F53	—
  Fuse FMM/MCase	F54	Sunroof
  Fuse MICRO3	F58	Infotainment 2
  Fuse FMM/ MCASE	F55	Сиденье сиденья водителя

  999299

  Тип	№	Описание
  . 0005	CB1	Accessory power outlet 2
  Circuit breaker ATO	CB2	Accessory power outlet 1/ Cigarette Lighter
  Circuit breaker ATO	CB3	Дополнительная электрическая розетка 3
  Автоматический выключатель ATO	CB4	Дополнительная электрическая розетка 4
  Relay	K1	Run/Crank
  Relay	K2	Retained accessory power/Accessory 1
  Relay	K4	Retained accessory power /Доставка 2
  Реле	K5	—
  FUSE FMM/MCASE	F1330 . 1329 Right doors
  Fuse FMX/JCase	F56	DC DC TRANS 1
  Fuse FMX/JCase	F57	DC DC TRANS 2

  30000

  Тип	№	Описание
  Предложение ATO	F1	СЕДЕЛИ ОТРУЖИВАЯ СЕДЬМА/Право
  СЕДЕЛЯ ОТНОВАНИЯ СЕДЛИЯ/Право
  .0005	F3	Euro trailer
  Fuse FMM/MCase	F4	—
  Fuse ATO	F5	Front Bolster
  Предохранитель ATO	F6	Обогрев и охлаждение сидений слева/справа
  Предохранитель ATO	F8	Заднее сиденье 05
  Fuse ATO	F9	Passive entry/Passive start/Driver seat module
  Fuse FMM/MCase	F10	—
  Fuse FMM /MCASE	F11	Sunshade
  Предохранитель FMM/MCASE	F12	Пассажирский сидень Fuse ATO	F13	Export power take off/ Special equipment option 1
  Fuse MINI	F14	—
  Fuse MINI	F15	—
  Fuse MICRO2	F16	AMP
  Fuse FMM/MCase	F17	MFEG
  Fuse FMM/MCase	F18	—
  Fuse MICRO2	F20	Endgate
  Fuse FMM/MCase	F22	Заднее скользящее окно
  Предохранитель MINI	F23	—
  FUSE ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO ATO
  FUSE ATO ATO ATO ATO ATO ATO ATO. F24	—
  Fuse MINI	F25	—
  Fuse MINI	F26	—
  Fuse MINI	F27	—
  Circuit breaker ATO	CB1	—
  Relay	K1	Rear sliding window open
  Relay	K2	Rear sliding window close
  Relay	K3	MFEG major 1
  Relay	K4	MFEG minor 1
  Relay	K5	MFEG minor 2
  Relay	K6	MFEG major 2
  Relay	K7	Anti-theft
  Relay	K8	—

  Chevrolet Silverado 1500 Блок предохранителей для пикапа

  Чтобы найти блок предохранителей для пикапа Chevrolet Silverado 1500 в ближайшем к вам переработчике, просто введите ГОД своего автомобиля и свой почтовый индекс в форму выше и нажмите кнопку «НАЙТИ». (То, что вы видите ниже, является предыдущим поиском блока предохранителей для пикапа Chevrolet Silverado 1500 и не включает все блоки предохранителей в ВАШЕМ регионе.) Эта деталь также известна как блок предохранителей для двигателя Chevrolet Silverado 1500 Pickup.

  All Makes >

  Chevrolet >

  Silverado 1500 Pickup >

  Fuse Box

  59995999950450499999999999999999999999999995S. 1330

  2008 SILV15 Fuse Box

  200000

  15921

  $125.00

  Reitman Auto Parts 855-890-9506 доб. 4

  Reitman Auto Parts, Мельбурн, Кентукки 41059

  2008 ESCALADE ESV Fuse Box

  145000

  00047115

  $79.00

  Lacy Auto Parts 855-890-9503 Ext 184279

  Lacy Auto Parts — PRP, Charles City, VA 23030

  2009 Escalade Box

  170000

  00010685

  $ 100,00

  Highways 16010

  Highway 160 Auto Recycling, Nixa, MO 65714

  2009 ESCALA Fuse Box

  89U

  121000

  22F0589

  Call

  Patterson Auto Wrecking 855-895-9804 Ext 222425

  Patterson Auto Wrecking, Cochranton, PA 16314

  2008 Silverado 2500 Пикап Box

  на полу LF

  105000

  2E7854

  9

  2E7854

  99330

  2E7854

  99330

  2E7854

  9730

  2E7854

  9730

  .Call

  Jay’s Auto Wrecking 855-889-9345 Ext 243158

  Jay’s Auto Wrecking, Edinboro, PA 16412

  2009 AVALNCh25 Fuse Box

  0

  A20311

  $75.00

  AAA Auto Recyclers 855-890-9507 EXT 016451

  AAA Auto Recyclers, Dallas, TX 75253

  2007 Avalnch25 FUSE Box

  2007 JUNLNCH25 FUSE

  29 FUSE JUNKENCH25

  . 929 FUSE JOINCH25 .1329 76000

  220290

  $85.76

  Terryville Auto Parts 855-890-9507 Ext 224136

  Terryville Auto Parts, Terryville, CT 06786

  2007 SILV15NEW Fuse Box

  A

  183380

  22137G

  $60,00

  Спасательная служба Rapid Import 855-890-9503 Добав.0016 Box

  111000

  8M0557

  Позвоните

  G & R Pick-A-Part 855-890-9502 EXT 286615

  . 855-890-9502 EXT 286615

  9.-890-9502 EXT 286615

  9.-A-9502 EXT 286615

  9.-A-9502 EXT 286615

  9.-A-9502.

  2008 TAHOE Fuse Box

  135000

  061156

  Call

  Feezle Auto Wrecking 855-889-9345 Ext 968821

  Feezle Auto Wrecking, Enon Valley, PA 16120

  2007 SILV15NEW Fuse Box

  4. 8,2WD

  0

  112604

  $75.00

  Lumbert Auto Salvage 855-890-9502 Ext 559317

  Lumbert Auto Salvage, Winfield, KS 67156

  2009 SIER15 Fuse Box

  0

  Y-375

  $50.11

  General Auto Salvage Co. Inc. 855-890-9506 Ext 9

  General Auto Salvage Co. Inc., Claremont, NH 03743

  2007 SILVERADO 1500 PICKUP Fuse Box

  5.30L PROD DATE: 2007-02-20

  78000

  A2203010

  $65.00

  H & H Cozad Auto Parts — PRP 855-889-9345 EXT 807927

  H & H Cozad Auto Part1473

  JJ6788

  $85.00

  Donawitz Auto Parts 855-890-9503 Ext 352116

  Donawitz Auto Parts, New Brighton, PA 15066

  2008 SILVERADO 1500 PICKUP Fuse Box

  5. 30L PROD DATE: 2007 -11-01

  186000

  A2203060

  $ 65,00

  H & H Cozad Auto Part1325

  2009 SILVRDO25 Fuse Box

  6.0L,R134A,AT

  225938

  0

  $75.00

  B & M Auto Sales & Parts, Inc. 855-889-9345 Ext 449153

  B & M Auto Sales & Parts, Inc., Waukesha, WI 53186

  2007 AVALNCh25 Fuse Box

  5.3,AT,UNDER HOOD

  0

  I 2221

  $100.00

  Chacon Brothers Auto Parts 855-890-9501 EXT 06

  Auto Parts Chacon Brothers, Eagle Pass, TX 78852

  $ 63,00

  Запчасти для ткача — PRP 855-890-9504 EXT 709704

  .1473

  21076E

  $75.00

  Church Auto Parts 855-890-9506 Ext 289591

  Church Auto Parts, Shelby, NC 28150

  2008 SILVRDO15 Fuse Box

  199998

  23452

  75,00 долл. США

  Auto Parts 855-890-9503 EXT 203152

  Автопартаменты Ray, Amboy, в 46911

  Cevrolet Spark Force Diagrame

  9

  Chevrolet Spark Fuse Fox Diagram

  Chevrole Spark Fuse Diagr

  9

  Chevrole Spark Fuse Diagr

  9

  Chevrolet Spark Fuse.-2014 Шевроле Спарк

  В этом видео показываем схему предохранителей на Шевроле Спарк 2009-2014 гг. Этот блок предохранителей находится под капотом за аккумулятором. Пожалуйста, оставьте комментарий ниже, если у вас есть какие-либо вопросы, и спасибо за просмотр!

  1 Расположение блока предохранителей

  2 Схема блока предохранителей

  3 Блок предохранителей в моторном отсеке

  3.1 Блок предохранителей приборной панели

  3.2 Сопутствующие руководства/ресурсы


  Расположение блока предохранителей

  Схема блока предохранителей

  Блок предохранителей в моторном отсеке

  Блок предохранителей в моторном отсеке находится со стороны водителя рядом с аккумуляторной батареей. Чтобы получить доступ к предохранителям, нажмите на выступ в передней части крышки и поднимите крышку.

  .F9UA 9 реле 30004

  №	A	Description
  F1UA	50	Rear Window Demister Relay, Fuse Block – Instrument Panel
  F1UB	15	Hazard Lamps Switch
  F2UA	30	Ignition Switch
  F2UB	15	Engine Control Module,  Ignition Coil 1, Ignition Coil 2, Ignition Coil 3 , Ignition Coil 4, Ignition Coil Module, K103 LPG Control Module
  F3UA	40	Ignition Switch
  F3UB	15	Heated Oxygen Sensor, Exhaust Gas Recirculation Valve, Evaporative Emissions Purge Solenoid (EVAP ) Клапан, подогреваемый кислородный датчик 1, датчик положения распределительного вала, подогреваемый кислородный датчик 2
  F4UA	50	Electronic Brake Control Module (EBCM)
  F4UB	10	Engine Control Module, Transmission Control Module (MFL)
  F5UA	20	Seat Heating Relay
  F5UB	—	Не используется
  F6UA	30	Охлаждающий вентилятор. 1330	Engine Control Module, Ignition Coil 1, Ignition Coil 2, Ignition Coil 3, Ignition Coil 4, Ignition Coil Module, LPG Control Module
  F7UA	40	Electronic Brake Control Module (EBCM)
  F7UB	10	A/C КОМПРЕСОНА КОМПРЕСОНА
  30	Starter Relay
  F9UB	15	Fuel Pump Relay
  F10UB	10	Number Plate Lamp, Tail Lamp – Left, Park/Indicator Lamp – Left, Headlamp Levelling Actuator – Левый
  F11UB	10	Лампа указателя поворота – правая, привод корректора фары – правая, задний фонарь – правая, реле освещения салона
  F12UB	20 929 21330	Headlamp Assembly – Right, Headlamp Assembly – Left, Instrument Cluster
  F13UB	10	Headlamp Assembly – Left, Headlamp Levelling Switch
  F14UB	10	Headlamp Assembly – Right
  F15UB	10	Реле звукового сигнала, переключатель приоткрытия капота
  F16UB	10	Реле передних противотуманных фар
  R1	A/C Relay
  R2	Engine Main Relay
  R3	Fan HI Relay
  R4	Fan LO Relay
  R5	Front Fog Relay
  R6	Fuel Pump Relay
  R7	Headlamp HI Relay
  R8	Headlamp LO Relay
  R9	Horn Relay
  R10	Heated Seat Relay
  R11	Starter Relay

  Instrument Panel Fuse Box

  The instrument panel fuse block is on the underside of the driver side приборная доска. Откройте дверцу панели предохранителей, потянув за верхнюю часть, и снимите дверцу по диагонали.

  №	А	Описание
  F1DA	10	Interior Light, Cargo Lamp, Inflatable Restraint Sensing and Diagnostic Module
  F2DA	15	Mobile Telephone Control Module, Radio, Instrument Cluster, Remote Control Door Lock Receiver ( RCDLR), модуль управления системой защиты от кражи, модуль управления HVAC.
  F3DA	10	Комбинация приборов, стартер, переключатель парковки/нейтрали, приемник дистанционного управления дверным замком (RCDLR), выключатель зажигания
  F4DA	15	Выключатель стоп-сигнала, модуль управления двигателем (ECM), модуль управления коробкой передач (TCM), электронный модуль управления тормозной системой (EBCM), задний фонарь — левый, задний фонарь — правый, центральный верхний стопор Лампа (CHMSL)
  F5DA	20	Стопковые платок с сигарет. 1320	F7DA	15	Реле топливного насоса, модуль управления двигателем (ECM), датчик частоты вращения турбины автоматической коробки передач, датчик давления в топливной рампе, датчик скорости автомобиля (VSS), модуль управления сжиженным газом, датчик частоты вращения выходного вала автоматической коробки передач, блок управления иммобилайзером Модуль, модуль управления иммобилайзером — дополнительный
  F8DA	10	Комбинация приборов, радио, приемник дистанционного управления дверным замком (RCDLR), модуль управления системой защиты от кражи содержимого
  F9DA	–	Not Used
  F10DA	25	Window Switch – Driver
  F11DA	10	Brake Lamp Switch, Transmission Control Module, Automatic Transmission Shift Lever
  F12DA	10	Разъем канала передачи данных (DLC), разъем канала передачи данных (DLC) 2, модуль управления иммобилайзером — вспомогательный, модуль управления иммобилайзером
  F13DA	10	Inflatable Restraint Sensing and Diagnostic Module
  F14DA	25	Blower Motor Control Module
  F15DA	10	Info Display Module, Instrument Cluster, Mobile Telephone Control Module
  F16DA	10	Реле задних противотуманных фар, задний фонарь — левый, задний фонарь — правый, комбинация приборов. Рубрики Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
