Содержание

Замена предохранителя и резистора печки ВАЗ-2112

Главная » Воздушная система

Опубликовано: 04.03.2017Рубрика: Воздушная системаАвтор: Администрация сайта

Именно работа печки в холодное время года является главной проблемой многих владельцев ВАЗ-2112. Хоть отопительная система в этих автомобилях является относительно надёжной и удачной, но от неисправностей никто не застрахован. Некоторые неисправности можно устранить самостоятельно, сэкономив при этом финансы и время.

Проблем с отопителем может быть несколько, например, подача тёплого воздуха только на определённой скорости (самой высокой). В этом случае становится сразу понятно, что требуется замена резистора печки ВАЗ-2112. А может быть и так, что вместе с отопительной системой не работает ещё ряд элементов. По таким признакам определяется неисправность предохранительного элемента. Работа по замене этих деталей несложная, поэтому обращаться к специалистам просто бессмысленно.

Замена резистора своими руками

Чтобы заменить резистор печки ВАЗ-2112 на новый, потребуется выполнить ряд несложных действий:

Снимаем с аккумулятора клемму «–», чтобы исключить возникновение короткого замыкания.
Демонтируем облицовку, накладку с рамы на ветровом стекле и обивку для шумоизоляции.
Также демонтажу подлежит вакуумный усилитель, который будет создавать трудности во время замены сломанного элемента.
На резисторе находится колодка с проводами, которую необходимо отсоединить.
Теперь, когда доступ к неисправному элементу обеспечен, необходимо проверить его работоспособность. А то вдруг проблема неработающего отопителя заключается не в этом элементе, и мы заменим исправный резистор. Для проверки воспользуемся омметром, который необходимо поочерёдно подсоединить к контактам. При отклонении от нормы потребуется менять резистор. В противном случае нужно будет искать причину поломки в другом месте.
Извлекаем старый элемент и на его место устанавливаем новый.
Сборка автомобиля осуществляется в обратном порядке.

Где находится резистор печки на ВАЗ-2112 и как его заменить на новый вы уже знаете и легко сможете выполнить эту работу самостоятельно. А после проделанных манипуляций отопитель вашего автомобиля заработает, как новый. Будет обогревать салон на любой скорости и чётко реагировать на управление температурным режимом.

Замена предохранителя своими руками

Одной из причин, по которым отопительная система отказывается работать, является сгоревший предохранитель печки ВАЗ-2112, расположенный за отопителем. Предохранитель, который относится к отопительной системе, имеет маркировку F7. Сила тока находится на уровне 30А. Эта деталь также имеет отношение к работе прикуривателя, омывателя оптики, системы подсветки в бардачке и обогрева на заднем стекле. Благодаря такой системе можно легко определить, что именно предохранитель на печку ВАЗ-21124 требует замены — откажется работать не только отопитель, но и все элементы, которые были перечислены выше.

Нет ничего сложного в том, чтобы заменить предохранитель печки ВАЗ-2112, где находится он и какую маркировку имеет вы уже знаете. Просто извлекаем перегоревшую деталь и на её место устанавливаем новую. Но предохранители просто так не перегорают. Приводит к этому короткое замыкание, которое имеется в цепи автомобиля. Если его не найти и не устранить, то предохранитель вновь перегорит и будет требовать замены. А это уже гораздо сложнее, ведь в некоторых случаях требуется перебрать всю цепь автомобиля, чтобы обнаружить «коротыша».

Вот такими нехитрыми способами можно вернуть отопитель в нормальное состояние и дальше наслаждаться комфортными условиями эксплуатации автомобиля в холодное время года. Нужно только верить в свои силы и чётко соблюдать рекомендации, которые были описаны, а при обращении в СТО придётся ждать некоторое время (с наступлением зимы клиентов прибавляется) и прощаться со своими кровно заработанными.

Как заменить предохранитель печки ВАЗ 2110

Опубликовано: 28.02.2017Рубрика: Воздушная системаАвтор: Администрация сайта

Отопитель салона автомобиля — это один из главных элементов, который обеспечивает комфорт и уют в салоне машины для водителя и пассажиров в зимний период. Параллельно, функционирование печки влияет на уровень безопасности транспортного средства на дороге, так как система отопления салона отвечает за качественный обдув ветрового и боковых стёкол тёплым воздухом, удаляя при этом с них изморозь и влагу.

При сильных заморозках ездить без включённого отопителя практически невозможно. Нередко поломка печки транспортного средства случается в самый неподходящий момент, что заставляет водителей в срочном порядке устранять неисправности. Чаще всего причиной поломки является перегорание предохранителя системы отопления салона. Рассмотрим в этой статье, как заменить предохранитель печки ВАЗ-2110 своими руками.

Содержание

Диагностика функциональности предохранителя и причины его сгорания
Особенности замены предохранителя печки ВАЗ-2110
Подведём итоги

Диагностика функциональности предохранителя и причины его сгорания

Предохранители предназначены для защиты электроприборов транспортного средства. Если внезапно перестала работать система отопления машины, первым делом необходимо проверить состояние защитного элемента, который отвечает за работу отопителя.

Самый простой вариант проверки — это открыть бардачок при включённом зажигании и проверить работает ли его подсветка. Если раньше лампочка освещения вещевого ящика работала, а теперь не функционирует, значит, причина поломки в сгоревшем защитном элементе. Предохранитель, который отвечает за контроллер отопителя, несёт ответственность за лампу бардачка и подсветку прикуривателя.

Второй способ более сложный, для определения исправности детали надо её достать и с помощью тестера проверить функциональность. Если причина поломки именно в сгоревшем предохранителе, не спешите его сразу менять на новое изделие. Изначально необходимо найти причину перегорания детали. Принцип работы изделия основан на приёме переизбытка напряжения в сети на себя. Защитная деталь перегорает от поступления высокого напряжения и предохраняет этим от повреждений более важные приборы транспортного средства.

Причиной поступления высокого напряжения может быть неисправность электродвигателя печки или проводки системы отопления салона, окисление контактов, выход из строя вентилятора. С помощью тестера надо проверить элементы цепи электроприборов отопления и устранить причину перегорания.

Особенности замены предохранителя печки ВАЗ-2110

Замена предохранителя не отличается сложностью и занимает не более пятнадцати минут. Предварительно, перед проведением работ отключите питание аккумулятора. Защитное устройство находится в монтажно-релейном блоке, расположенном с левой стороны рулевой колонки. Блок вмонтирован в приборную панель. Чтобы до него добраться, надо нажать на выключатель защёлки крышки монтажного блока. Для снятия крышки, необходимо открутить саморез крепления защёлки. Обозрению откроется блок защитных элементов. Доступ к защитным деталям хороший, потому изымать блок со штатного места необязательно.

За систему отопления отвечает предохранитель F18 с номинальным током 25 ампер. Демонтировать перегоревшую деталь надо с помощью специального пинцета, который находится в комплекте монтажного блока. На её место устанавливается новый, предварительно купленный защитный элемент. Его необходимо слегка придавить, чтобы он зашёл в посадочное гнездо. На этом замену можно считать завершённой. Остаётся только установить на место крышку блока и закрыть её.

Подведём итоги

Заменить предохранитель печки на ВАЗ-2110 не составит особого труда даже начинающему водителю, главное, знать, где находится требуемый элемент. Проводите замену защитного устройства только после выявления и устранения неполадок в отопительной системе автомобиля.

Выполняйте регулярные технические диагностики исправности основных элементов отопителя, чтобы избежать неполадок в работе печки и предотвратить перегорание предохранителя.

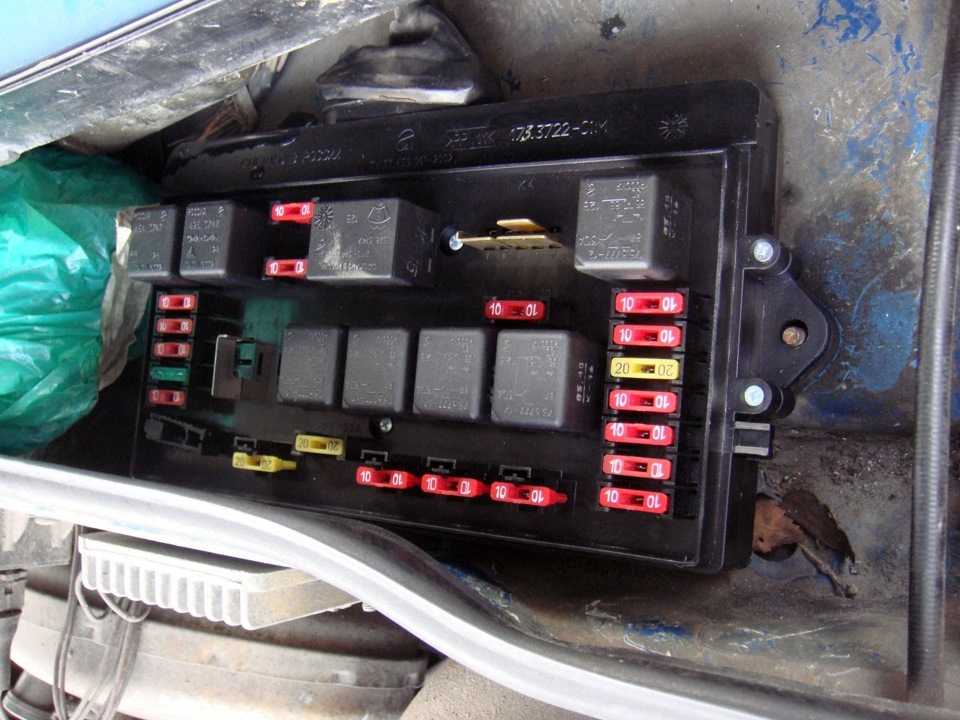

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый владелец продукции отечественного ВАЗ сталкивался с проблемой неработающих поворотников. Как правило, страдают владельцы старых «Жигулей». Однако, несмотря на большой прогресс и развитие в мире техники, эта напасть не перестала преследовать модельный ряд Волги до сих пор. ВАЗ 2110 не исключение. А если у вас перестали работать поворотники, не спешите менять лампочку — возможно, все дело в блоке предохранителей. Последние обеспечивают работу всех электроприборов в цепи автомобиля. Поэтому при коротком замыкании в первую очередь блок предохранителей ВАЗ 2110 принимает удар на себя. И сегодняшняя статья будет посвящена этому устройству.

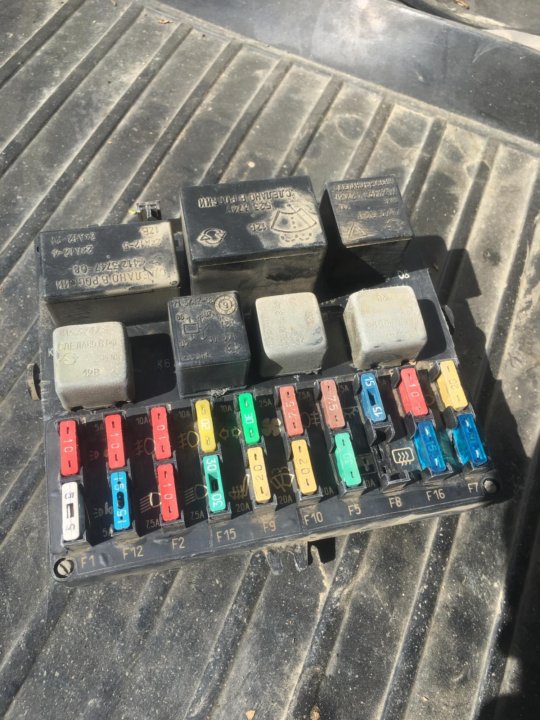

Цепь предохранителей ВАЗ 2110

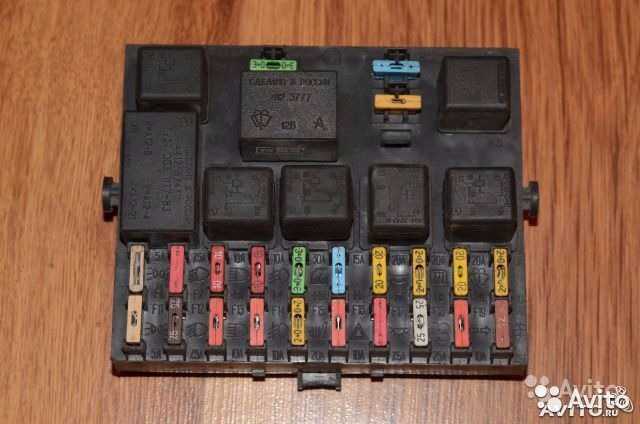

Каждый монтажный блок имеет макет всех деталей внутри. На нем стрелкой или черной полосой указано, какой предохранитель выполняет ту или иную функцию и где он находится. Схема есть в каждой инструкции автомобиля. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

Лампа ламп освещения номерного знака и приборов.
Контрольная лампа габаритных огней.
Левая, правая фара (ближний/дальний свет). Здесь на каждый элемент приходит свой предохранитель (в сумме 4).
Переносная лампа.
Лампы передние и задние противотуманные фары.
Электростеклоподъемники и вентилятор системы охлаждения двигателя.
Переносная лампа.
Включить обогрев стекол.
Предохранитель для защиты цепи.
Реле указателей поворота и «аварийки».
Стоп-сигналы.
Блокировка дверных замков и обмотки генератора.
Бортовой компьютер и подсветка борта.
Контроллер нагревателя.

Фонарь освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае короткого замыкания в электронной цепи. Поэтому каждая неисправность фар, габаритных огней и других элементов может быть вызвана выходом из строя этой детали.

Где находится блок предохранителей ВАЗ 2110?

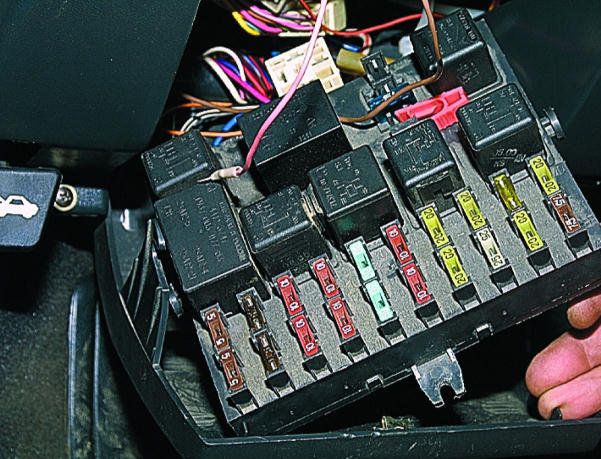

На всех автомобилях «десятого семейства» этот элемент находится слева от рулевой колонки, внизу (см. фото №3). Визуально его не видно, так как вся площадь устройства закрыта пластиковой крышкой. Под ним спрятан монтажный блок, который автомобилисты часто называют «черным ящиком» из-за характерного дизайна и цвета.

Какой номинальный ток способен пропускать блок предохранителей в автомобиле ВАЗ 2110?

Около 30 ампер. Однако это значение может быть разным. Обычно предохранители соответствуют стандарту МЭК EN 60127 и ГОСТ Р. Такие детали способны выдерживать достаточно большой ток (до 30 Ампер), возникающий в электронной цепи при замыкании. Предохранители, соответствующие этому стандарту, могут длительное время держать это напряжение и при этом не плавиться. Однако если это ток более 30 А, блок не выдержит, и все детали в нем сгорят. Таких нагрузок они не выдерживают, ведь температура внутри механизма может достигать нескольких сотен градусов по Цельсию.

Можно поставить вторую печку на ВАЗ 2107

Перед наступлением холодов каждый ответственный водитель проводит профилактический осмотр автомобиля и. Чаще всего производится регулярная замена масла, антифриза, автомобильной резины на зимний вариант. особого внимания требует и сама печка, которая является одним из основных узлов автомобиля, обеспечивающим комфорт водителю и пассажирам в холодное время года.

В данной статье пойдет речь об устройстве печки ВАЗ-2107 и ее правильной настройке для качественного обогрева салона.

Устройство и принцип работы печки ВАЗ-2107

Чтобы провести профилактику системы отопления салона автомобиля и правильно настроить ее работу, необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семерке находится в салоне и крепится к перегородке отсека на моторе четырьмя креплениями. Между мотором и печкой устанавливается резиновый уплотнитель. Воздух к печке поступает через специальные отверстия в колпаке. За отопителем в моторном отсеке находится короб подачи воздуха. Воздух проходит через радиатор, где нагревается, и попадает в автомобиль либо под напором холодного воздуха с улицы на большой скорости автомобиля, либо, что создает движение воздуха под напором. Вентилятор имеет три скорости: нейтральную, низкую и высокую. Переключатель скорости вентилятора расположен на приборной панели автомобиля.

Радиатор печки использует для работы жидкость системы охлаждения машины. Количество горячей жидкости, попадающей в радиатор, . Он расположен у пола автомобиля со стороны пассажира и исходит от рычага управления гибкой тягой. Рычаг управления находится на приборной панели автомобиля. Верхний переключатель печки отвечает за кран отопителя. В крайнем правом положении переключатель полностью открывает кран, в радиатор попадает максимально возможное количество теплоносителя. В положении переключателя слева клапан закрыт, тосол в радиатор не поступает, а печка остается холодной.

Двигатель отопителя расположен под радиатором. В двигатель электросистемы включен резистор, позволяющий переключать скорости вращения вентилятора.

Под действием вентилятора теплый воздух поступает по патрубкам в сторону боковых стекол, на лобовое стекло и на дефлекторы. С помощью дефлекторных решеток можно изменить маршрут подачи воздуха на направленный поток воздуха. Горячий воздух регулируется открытием или закрытием заслонки печки, крышка которой регулируется рычагами с гибкими тягами. Средний рычаг отвечает за лючок подачи воздуха. В крайнем правом положении переключателя в машину поступает максимально возможное количество воздуха с улицы. При крайнем левом расположении и герметичном закрытии крышки воздух в салон не попадает.

Нижний рычаг отвечает за развертывание воздушных потоков. Правое положение рычага обеспечивает максимальную подачу воздуха к боковым стеклам машины, левое положение обеспечивает подачу воздуха к лобовому стеклу.

Подробную схему подключения системы вентиляции и отопления ВАЗ-2107 можно найти в технической документации на автомобиль.

Распространенные проблемы с печкой и способы их устранения

Перед наступлением холодов необходимо обязательно проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семерки встречаются следующие неисправности:

Плохое соединение патрубков и патрубков подачи воздуха.
Течь крана радиатора и отопителя.
Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

С такими неисправностями в системе отопления справится даже начинающий водитель. Более серьезные поломки могут привести к необходимости покупки новой плиты.

Для начала необходимо провести визуальный осмотр. Для этого нужно разобрать печь и очистить ее от частиц мусора и пыли, скопившихся за летний период.

Одной из самых распространенных проблем в системе отопления ВАЗ-2107 является некачественная герметизация воздуховодов печки. Устранить эту проблему можно, обработав силиконом трещины пластиковых элементов корпуса отопителя. А также отверстия возле форсунок необходимо заклеить ветошью. Устранение дыр уменьшит потери теплого воздуха и будет сопровождаться более быстрым прогревом салона.

Следующим шагом будет проверка крана отопителя и радиатора на герметичность. Это основная головная боль владельцев отечественных автомобилей. Если кран плиты или трубы протекают, их необходимо заменить новыми изделиями. При этом также меняются уплотнительные стыковые прокладки. Если течет сам радиатор, то есть два варианта решения проблемы. Чаще всего на семерках устанавливается медный радиатор старого образца. Медный радиатор можно припаять и тем самым продлить срок его службы. Если семерка оснащена алюминиевым радиатором, то ремонту он не подлежит и его необходимо заменить новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, возможно причина в забитом радиаторе, то потребуется его тщательная чистка. Специалисты рекомендуют профилактическую промывку радиатора не реже одного раза в год. При этом промываются все шланги и трубы.

В целях профилактики важно осматривать электропроводку печки на предмет окисления, плохой изоляции контактов во избежание короткого замыкания, перегорания двигателя и предохранителя системы отопления.

Если печка работает, то достаточно визуального осмотра и устранения неполадок. В противном случае необходимо проверить функционирование элементов электроцепи с помощью тестера.

Такие простые манипуляции уберегут вас от неприятных ситуаций с системой отопления в холодное время года.

Модернизация печки

Очень часто параллельно с профилактикой неисправностей печки и настройками ее драйвера проводится модернизация системы отопления для более эффективной работы.

Чаще всего для этих целей штатный вентилятор и резистор заменяют изделиями из восьмерки. Новый вентилятор имеет больший размер, за счет чего подается больше теплого воздуха, а салон автомобиля быстрее прогревается. Новый вентилятор встраивается в стандартное сиденье практически без переделок. Нужно только срезать один из аэродинамических гребней от крыльчатки. После таких доработок также необходимо будет заменить стандартную кнопку вентилятора на изделие от восьмерки.

Иногда для лучшего обдува стекол со стороны водителя в дефлекторах устанавливают дополнительные маленькие вентиляторы. Такие доработки в сочетании с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведение итогов

Своевременная диагностика и проверка элементов системы отопления автомобиля – залог качественной работы печки. Специалисты рекомендуют проверять систему отопления на ВАЗ-2107 не реже двух раз в год – осенью и весной. С профилактической чисткой и настройкой печки своими руками справится любой водитель, для этого нужно лишь разобраться в устройстве системы отопления и вентиляции и принципе ее работы. Самый простой способ сделать это – всегда иметь рядом наглядную инструкцию по эксплуатации своего автомобиля.

Не откладывать на потом работы по улучшению работы системы отопления автомобиля. Правильный уход обеспечивает бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салон

Мас Моторс

В ВАЗ 2107 перестала работать печка? Мы покажем вам, как решить эту проблему! В принципе у вас есть два варианта — либо замена печки полностью, либо ее ремонт. Если в морозы моторчик печки в вашем автомобиле стал издавать свистящие звуки, можно, конечно, его смазать. Да, на время поможет, но ненадолго, потому что моторы…

Ремонт стартера ВАЗ 2107 своими руками Стартер видео используемый производителем для установки на ВАЗ 2107 может быть разных видов и немного отличаться конструктивно. При этом принцип их работы, разумеется, не меняется. Этот механизм создает постоянный ток и создает крутящий момент, необходимый для вращения коленчатого вала.

Замена рулевых тяг ВАЗ 2107 видео В процессе эксплуатации автомобиля детали подвески и другие системы подвергаются значительным нагрузкам, что приводит к их износу и выходу из строя. На модели ВАЗ 2107 износ образуется в наконечниках рулевых тяг, при движении по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и…

Замена порога ваз 2110 своими руками видео автомобили ваз 2110 не из качественного металла кузова. Он очень подвержен коррозии, впрочем, как и другие автомобили производства АвтоВАЗа. Если вовремя не нанести антикор, то через восемь-десять лет ржавчина кузова автомобиля может пройти насквозь. …

Ремонт КПП ВАЗ 2110 своими руками видео ВАЗ-2110 (Lada 110) — российский автомобиль малого класса, четырехдверный переднеприводный седан производства Волжского автозавода. Выпускается на АВТОВАЗе с 19с 95 по 2007 год. В настоящее время сторонними производителями на базе автомобилей семейства LADA-110 созданы и выпускаются автомобили из…

Ремонт порогов автомобиля своими руками видео: материал в виде видео поможет вам лучше понять и понять процесс ремонта порогов автомобиля своими руками. Как показывает современная практика, модель 2110 не блещет качеством металла, используемого для изготовления кузова. Металл подвержен сильной коррозии, в принципе как и все…

«Стартер» ВАЗ (2109) очень часто выходит из строя, но наши машины хороши тем, что в случае ремонта и обслуживания все ремонтные работы производятся проще, чем в иномарках. Так что давайте разбирать лаунчер, да, это можно сделать самому, не обращаясь в различные СТО. Приступаем к анализу. Принципы работы стартеров в отечественных иномарках почти…

Итак, дорогие друзья, сегодня мы вам доступным языком расскажем, как добраться до мотора печки на ВАЗ-2107, чтобы заменить его или отремонтировать, смотря что форсировано вы, чтобы получить его. Отмечу, что если мотор печки на вашей семерке начал визжать на холодную, ну или визжать, то дальше будет только хуже, моторы с завода гильзованные, смазка ни к чему не приведет, может тишину вернуть Вам на время, но ненадолго, так что в таком случае только замена. А в идеале замена подшипника моторчика печки — визжать точно не будет. Итак, для начала нам нужно будет убрать бороду на нашей семерке. Сначала снимаем ручку КПП, она нам будет мешать и снимаем магнитолу с вала и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то магнитолы может и не быть.

Сначала откручиваем полку, все просто, действие на трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, подденьте ее справа или левой стороны плоской отверткой и вытаскиваем из защелок:

Затем отсоединяем провода от часов, прикуривателя (для простоты сборки я бы посоветовал их пометить), снимаем торцевой ключ в сторону и получите доступ к двум гайкам, будет удобно использовать торцевой ключ на 10

Откручиваем гайки, шайбы не теряем, смотрим вниз где кнопки. Там сбоку смотрящего на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой и под ней видим два винта вкрученных в тоннель:

Откручиваем их, отсоединяем накладки от кнопок, панель больше ничего не держит. Отодвигаем в сторону и получаем доступ к корпусу печки:

Теперь отсоединяем боковые воздухозаборники, плоской отверткой аккуратно снимаем их с защелок (на фото видно как они встают):

Нас интересует нижняя и средняя части корпуса печки 2107, чтобы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они :

Отломать их руками может быть проблематично, рекомендуем использовать отвертку, как на этой картинке:

После снятия защелок (при снятии будьте осторожны, они могут «стрелять» » и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вытаскивается руками:

Здесь мы видим наш мотор.
