где находится, что делать при неисправности

Автор Владислав Никитович На чтение 3 мин

Иногда при поломке магнитолы проблема заключается в маленькой детали — предохранителе, который можно заменить самостоятельно. Для починки прибора нужно знать, где расположена эта деталь, ведь у разных моделей ее местонахождение может отличаться. Предохранитель магнитолы Приоры некоторым автомобилистам найти непросто, ведь он находится не в блоке предохранителей.

Где находится

Чаще всего предохранители штатного аудиоустройства находятся возле руля. Справа от колонки располагается люк, который прикрывает блок.

Найти предохранитель магнитофона у большого количества автомобилей можно как раз в этом месте. Но это не касается Приоры. У данной модели предохраняющее устройство прячется с тыльной стороны штатного аудиоустройства.

Поскольку это устройство расположено отдельно от всех, не стоит при неисправности снимать люк и осматривать общий блок.

Что делать при неисправности

Если существуют подозрения, что предохранитель на магнитолу в Приоре неисправен, можно попробовать решить проблему самостоятельно.

Для начала нужно приобрести аналогичную деталь. Не стоит покупать схожие по характеристикам. Если их мощность будет меньше или больше, это может повлечь за собой более тяжелые проблемы. Установив неподходящий предохранитель, можно сломать магнитолу или даже довести энергосистему авто до короткого замыкания.

После подбора нужной детали необходимо извлечь магнитолу. Делать это необходимо осторожно, поскольку на ней не предусмотрено никаких специальных ручек или кнопок для удобного вытаскивания.

Извлечь аудиоприбор можно при помощи 2 длинных тонких пластинок. Для этой цели подойдут старые дворники или другие похожие предметы. Пластинки вставляются в щели возле кнопок магнитолы ( «5» и «6» справа, «2» и «3» слева). После того как они войдут достаточно глубоко, аккуратно отогните их в стороны, отодвинув защелки прибора, расположенные по бокам.

Для удобства возьмитесь за пластинки плоскогубцами и потяните на себя. Прибор должен медленно выйти наружу.

Во время вытаскивания старайтесь не дергать его, чтобы не повредить провода.

Найдите на задней панели устройства предохранитель. Чтобы проверить его исправность, понадобится отвертка с индикатором напряжения.

Убедившись, что проблема заключается в неисправности детали, замените ее на новую.

После замены попробуйте запустить устройство.

Если прибор не работает, можно попробовать перезапустить его. Делается это при помощи кнопки Reset. Она располагается под съемной панелью. Совершить сброс можно, воспользовавшись тонким предметом. Для этого подойдут стержень ручки, толстая иголка, зубочистка.

Если магнитола не работает после этих манипуляций, нужно продолжить поиск неисправности. Проблема может заключаться в отсутствии питания на колодке аудиоустройства. Проверить его наличие можно при помощи вольтметра. Также магнитола выходит из строя, когда отходят контакты в разъеме.

Это главные причины неисправности аудиоустройства. Чаще всего починку нужно начинать с замены предохранителя. До нее разбирать магнитолу не стоит.

• Фонит магнитола при заведенном двигателе
• Soundmax SM CCR3057F
• Как снять магнитолу на Приоре
• Предохранитель на магнитолу ВАЗ 2110

ВАЗ

Замена предохранителя печки Лада Приора

Электроника в любом автомобиле — это сложная система, которая состоит из множества деталей. Важное место занимает вопрос защиты, суть которого заключается в предохранителях и реле. Многие водители знают, если возникает проблема с механизмом, который подпитывается током, нужно проверять защитные детали на предмет перегорания. То же самое касается и отопителя. Поэтому темой нашего разговора является реле и предохранитель печки Приора: где находится, как снять и установить исправный элемент.

Содержание

1. Вводное слово о защитных элементах
2. Как добраться до защитных деталей?
3. Какие предохранители отвечают за работу отопителя?
4. Тонкости замены

Вводное слово о защитных элементах

Электрические цепи на Приоре нуждаются в защите, функции которых выполняют предохранители. Эти элементы оснащены плавкими вставками. Они рассчитаны на максимальный показатель силы тока, который для каждого предохранителя различный. Размещаются эти защитные элементы в специальном блоке с левой стороны от водителя, внизу панели приборов. Предохранитель печки Приора, равно как и другие защитные элементы, имеет штырьковую форму, внутри которой имеется плавкая вставка. Именно эта вставка имеет свойство перегорать в тот момент, когда сила тока превышает допустимое значение.

В структуре электромонтажной схемы присутствуют ещё одни защитные элементы: реле. Они устанавливаются на самых мощных потребителях тока. К ним относится нагревательная система на заднем стекле, мотор вентилятора отопителя, охлаждающий вентилятор двигателя, автомобильный сигнал. Такие защитные детали также размещаются в общем блоке. Реле отопителя Приора необходимы для снижения токовой нагрузки, которая оказывается на контакты переключателей. С такой системой защиты контактные пары не перегорают.

В случае возникновения неисправностей с отопителем, необходимо обращать внимание на реле также. Теперь, когда мы выяснили где находится предохранитель печки Приора, можно идти дальше и знакомиться с другими аспектами замены этого важного элемента.

Как добраться до защитных деталей?

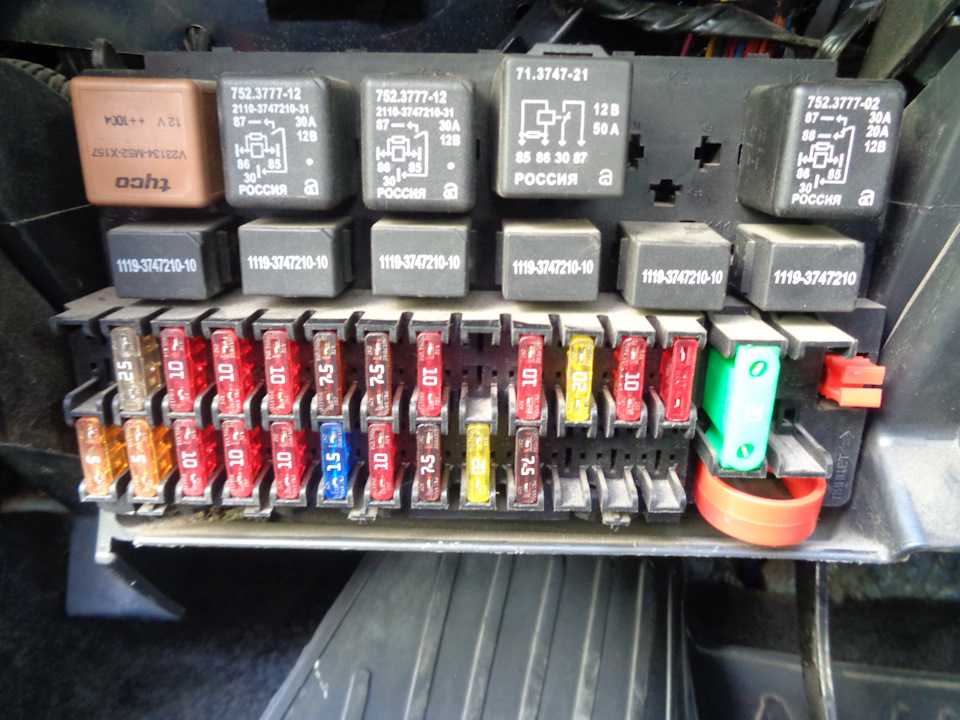

Итак, предохранитель и реле печки Приора где находится мы уже выяснили — это специальный блок. Теперь нужно разобраться с тем, как добраться непосредственно до защитных элементов. Блок оснащён защитной крышкой, которая легко снимается. Для этого необходимо провернуть три блокировочных замка на крышке на 90 градусов. На крышке имеются фиксаторы, которые создают сопротивление. Достаточно приложить немного усилий и крышка будет демонтирована.

Какие предохранители отвечают за работу отопителя?

Под крышкой находится большое количество защитных деталей, на каждой из которых имеется маркировка. Именно при помощи маркировки можно определить необходимую деталь, которая отвечает за конкретную цепь. Поскольку нас интересует отопитель, то рассматривать все элементы просто нет смысла, необходимо выяснить какой предохранитель отвечает за печку на Приоре.

Внимание стоит обратить на элемент с маркировкой F1, отвечающий за работу вентилятора радиатора двигателя. Он рассчитан на 25А. О его неисправности может говорить неработающий вентилятор. Чтобы исключить поломку самого вентилятора и двигателя, необходимо напрямую подать напряжение с аккумулятора 12 В. При исправности двигателя стоит изучить предохранитель F1.

За работу вентилятора отопителя отвечает элемент F9, который также рассчитан на 25А. Не все проблемы с печкой можно связать с неисправным предохранителем. При отсутствии работоспособности отопителя на всех режимах необходимо в первую очередь проверить регулятор скоростей и двигатель, подав на него напряжение в 12В. При выявлении неисправности двигателя стоит осмотреть щётки, которые часто выступают причиной неработающего состояния. Отопитель может работать только на последнем режиме, а на первых не подавать никаких признаков жизни. В этом случае проблема заключается в сопротивлении отопителя, потребуется выполнить замену резистора. В автомобилях с кондиционером частой причиной неисправности отопителя выступает термопредохранитель. Найти его можно возле добавочного сопротивления.

Как видите, не всегда предохранитель отопителя Приора вызывает поломку печки. Поэтому не стоит спешить менять его на новый. Более того, при частом сгорании защитного элемента стоит заняться поисками истинной причины, которая может находиться в электрической цепи. Эта работа длительная и кропотливая, но выполнить её нужно обязательно.

Тонкости замены

Некоторые автовладельцы при замене защитных деталей выбирают элемент с меньшим или большим номиналом. Делать это категорически запрещено. Необходимо выбирать аналогичный элемент, чтобы в дальнейшем с автомобилем не возникало проблем. Ещё одним обязательным и важным моментом является отключение клеммы со знаком «+» от аккумулятора.

Предохранитель, расположенный сбоку, можно демонтировать без использования каких-либо инструментов. Он легко вытаскивается пальцами, достаточно преодолеть сопротивление, которое создаётся подпружиненными контактами. А вот элементы, которые располагаются между другими предохранителями, так просто не достанешь. Для этих целей предусмотрен специальный пинцет. Находится он тут же, в блоке, с правой стороны. После выполнения замены неисправного элемента на исправный, можно подключать клемму и проверять работоспособность печки. Осталось установить защитную крышку и провернуть блокировочные замки.

Никто из нас не застрахован от поломок в дороге. Понятно дело, никто не возит с собой набор запасных элементов. Из этой ситуации есть выход, но применяться он может только в крайних случаях, когда нужно просто доехать до ближайшего населённого пункта, чтобы купить замену неисправному элементу. Понадобится медная проволока, которую необходимо обернуть вокруг контактов плавкой вставки. Такой ремонт носит исключительно временный характер и может быть использован исключительно в крайнем случае.

Мы постарались ответить на все вопросы, которые связаны с заменой предохранителя отопителя в Ладе Приора. Следуйте предоставленным советам, соблюдайте осторожность и не откладывайте на потом ремонт своего авто.

Как проверить предохранители Mercedes W123

Редактировать

• Чтобы увидеть предохранители, необходимо снять крышку блока предохранителей. Он удерживается на месте парой ручек, которые можно открутить вручную.

• Вытащить блок предохранителей за усилитель тормозов, петлю капота, резиновое уплотнение капота и т. д. может быть непросто. Не торопитесь.

Редактировать

• Теперь, когда крышка предохранителей снята, вы можете просмотреть предохранители.

• На этом W123 есть три типа предохранителей:

• Белые предохранители, 8 А

• Красные предохранители, 16 А

• org/HowToDirection»>

  Синие предохранители, 25 А

• У вашего автомобиля могут быть другие; проверьте перед заказом.

• Обратите внимание на номер на корпусе блока предохранителей. Это относится к ключу, показанному на следующем шаге. Есть также несколько строчных букв до и после нумерованного раздела.

Редактировать

• Теперь сравните таблицу блока предохранителей на внутренней стороне крышки блока предохранителей. Убедитесь, что предохранители, установленные в каждой точке, подходят для этого места.

• Затем осмотрите каждый предохранитель; ищите ожоги на предохранителе, трещины в металлической части в середине предохранителя или другие признаки проблем. Любые сомнительные предохранители должны быть заменены.

Редактировать

Редактировать

• Этот предохранитель, хотя и не сломанный и не сгоревший, был снят для проверки. Элемент был согнут, а концевая часть болталась и искривлялась. Заменили по принципу.

• org/HowToDirection»>

  Перед заменой любых предохранителей проверьте места соединения корпуса на наличие коррозии. Если вы найдете их, вы можете очистить их щеткой с латунной щетиной

  .

Редактировать

• Как отмечалось ранее, предохранители некоторых типов несовместимы с блоком предохранителей W123 и должны быть удалены, если они обнаружены в блоке во время проверки.

• Эти предохранители изготовлены из алюминия, а не из латуни. Здесь показано, что они имеют серебристый цвет используемого металла.

• org/HowToDirection»>

  Алюминиевый предохранитель приведет к разнородной коррозии металла между ним и латунным корпусом, что приведет к плохому контакту и выходу из строя цепи.

Редактировать

Автор

с 1 другим участником

Значки: 30

+27 дополнительных значков

Команда

Как и когда вставлять предохранители в солнечную батарею — EXPLORIST.

life

В этом блоге вы узнаете, как определить, когда и нужно ли добавлять встроенные предохранители при проектировании солнечной батареи для кемпера. Иногда вам нужно сплавить вашу солнечную батарею, а иногда нет. За этим решением стоит довольно много аргументов, но в конечном итоге… NEC (Национальный электротехнический кодекс) принимает решение за нас. К концу этого сообщения в блоге вы будете знать, когда, где и какие размеры предохранителей вам нужны в вашей солнечной батарее.

Слияние солнечной батареи

В Национальном электрическом кодексе довольно прямо сформулирован этот вопрос в NEC 690.9 (A) (издание 2020 г.) и говорится (перефразировано для ясности):

Солнечные батареи с более высокой панели), чем максимальный номинал устройства защиты от перегрузки по току, указанный для панели, должен быть защищен от перегрузки по току. ЗА ИСКЛЮЧЕНИЕМ случаев, когда токи короткого замыкания от всех источников не превышают допустимую нагрузку проводов и максимальную номинальную мощность устройства защиты от перегрузки по току, указанные на паспортной табличке фотоэлектрического модуля.

ОСНОВНЫЕ ВЫВОДЫ: Это означает, что если ток короткого замыкания всей солнечной батареи БОЛЬШЕ максимального номинала последовательного предохранителя, указанного на этикетке солнечной панели, каждая параллельно подключенная панель (или последовательная цепочка) должна быть снабжена предохранителем.

Это означает, что вам нужны две вещи, чтобы определить, нужно ли предохранять вашу солнечную батарею:

• Ток короткого замыкания вашей солнечной батареи.
• Максимальный номинал предохранителя вашей солнечной панели.

Имея эти две части информации, следуйте инструкциям на этой инфографике, чтобы определить, нужно ли вам использовать предохранители в вашей солнечной батарее:

Зачем нужно сплавлять солнечную батарею?

В случае, если ваша солнечная батарея нуждается в предохранителе из-за того, что сила тока короткого замыкания массива больше, чем максимальный номинал последовательного предохранителя панели… вы должны предохранить свою батарею в точке, где объединяются панели или последовательные цепочки, чтобы предотвратить потенциальные возгорания или перегрев из-за неисправной панели.

Вот что происходит в массиве без предохранителей, если внутри панели каким-то образом произойдет короткое замыкание:

путь наименьшего сопротивления (точка короткого замыкания) для замыкания своих цепей). Это означает, что на панель № 3 будет поступать 20,4 А в сочетании с 10,2 А ОТ панели № 3, где ПОТЕНЦИАЛЬНО может протекать 30,6 А через короткое замыкание, что более чем на 15 А выше, чем максимальный номинальный ток панели и больше силы тока, чем панель предназначена для обработки.

А теперь… Что, если бы к каждому положительному проводу от каждой солнечной панели были прикреплены предохранители, соединяющие их с объединителем MC4?

В случае, если в панели №3 возникнет внутреннее короткое замыкание или какая-либо неисправность… панели №1 и №2 будут искать путь наименьшего сопротивления (точка короткого замыкания) для замыкания своих цепей). Это означает, что на панель № 3 будет поступать ток 20,4 А, ЗА ИСКЛЮЧЕНИЕМ того, что, поскольку мы установили предохранитель на 15 А, защищающий цепь третьей панели… этот предохранитель перегорает и изолирует проблемную панель от короткого замыкания, которое находится в пределах максимальных параметров короткого замыкания для этой панели. панель.

Именно поэтому по коду в этом массиве требуются предохранители.

Почему НЕ нужно плавить солнечную батарею?

Если ток короткого замыкания солнечной батареи меньше максимального номинала последовательного предохранителя солнечной панели, предохранители НЕ НУЖНЫ. Объединение этого типа массива не дает дополнительной защиты или преимуществ, и вот почему:

На приведенной выше схеме показаны 3 панели по 200 Вт, соединенные последовательно. Каждая солнечная панель имеет ток короткого замыкания 10,2 А и рабочий ток 9 А..8A и максимальный номинал предохранителя серии 15A.

Поскольку максимальный номинал предохранителей серии составляет 15 А, мы знаем, что провода, диоды, разъемы и другие внутренние компоненты фактической солнечной панели могут выдерживать максимальный ток 15 А.

Если внутри одной из солнечных панелей произойдет короткое замыкание или другая неисправность, поскольку ток короткого замыкания массива составляет 10,2 А, можно с уверенностью сказать, что сама панель предназначена для обработки этого события короткого замыкания как ток короткого замыкания не может превышать максимальный номинал предохранителя панели.

Теперь… Что, если вы просто хотите добавить предохранитель «на всякий случай»:

В конечном итоге… это ничего не даст… В случае короткого замыкания потечет 10,2 А. При нормальной работе течет 9,8А. Конечно, предохранитель на 10 А действительно будет между этими двумя значениями, но разница в 0,2 ампера в любом направлении будет либо:

• Никогда не позволяйте предохранителю перегорать, либо…
• Предохранитель постоянно испытывает неприятные перегорания при нормальной работе положения.

Вот почему предохранитель по коду в этом сценарии не требуется.

Несоответствия электрического кода и реального мира

Иногда может возникнуть несоответствие между тем, что произошло бы в реальном сценарии, и тем, что требуется кодом. В этом случае… ВСЕГДА соблюдайте электрические правила. Электрический код иногда немного более консервативен, но на то есть причина.

Вот пример установки, для которой НЕ нужны предохранители, но ТРЕБУЮТСЯ предохранители в соответствии с электрическими нормами.

Этот сценарий действительно требует использования предохранителей в этом массиве, поскольку ток короткого замыкания массива 20,4 больше, чем максимальный номинал предохранителей серии 15 А для используемых панелей.

В случае внутренней неисправности панели №2 мощность, вырабатываемая панелью №1, будет искать путь наименьшего сопротивления и поступать на панель №2. Это будет означать, что область панели, в которой возникла неисправность, потенциально может иметь 20,2 ампера, протекающих к затронутой области.

Хотя предохранители на 15 А установлены в соответствующих местах, тока, идущего от панели №1 к панели №2, недостаточно, чтобы сжечь любой из этих предохранителей.

Хотя это и не идеально, этого почти невозможно избежать при параллельном использовании двух панелей или двух последовательных цепочек, и эта установка НЕ ​​запрещена Национальным электротехническим кодексом, так что это одна из тех вещей, которые вы просто должны откинуться на спинку кресла и сказать; Все в порядке.
