Расположение предохранителей и реле | Автомобили ВАЗ-2115i

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь зарядки аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора.

Электродвигатели моторедукторов (очистителей ветрового окна, окна двери задка, фар) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм2.

Мощные потребители (стартер, фары) подключены через реле.

Лампы противотуманного света в задних фонарях и контрольная лампа включения противотуманного света защищены отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице(см. «Неисправности электрооборудования») цепи, которые защищает данный предохранитель.

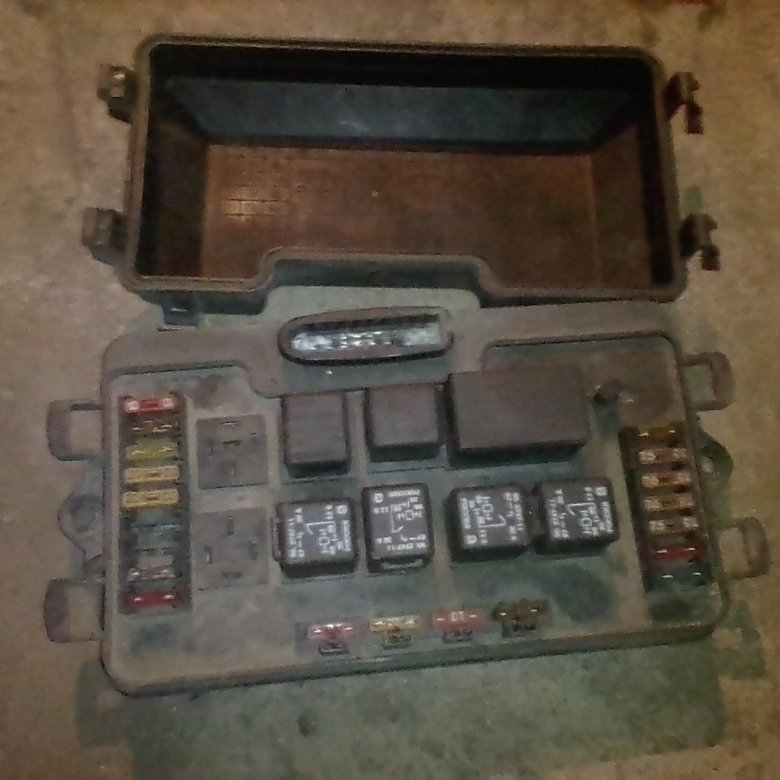

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробе воздухопритока с левой стороны автомобиля.

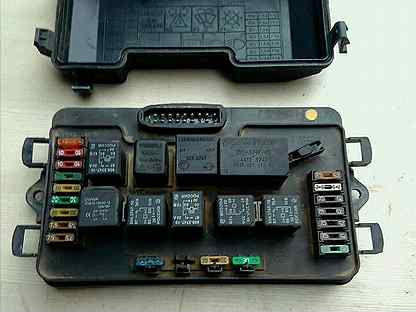

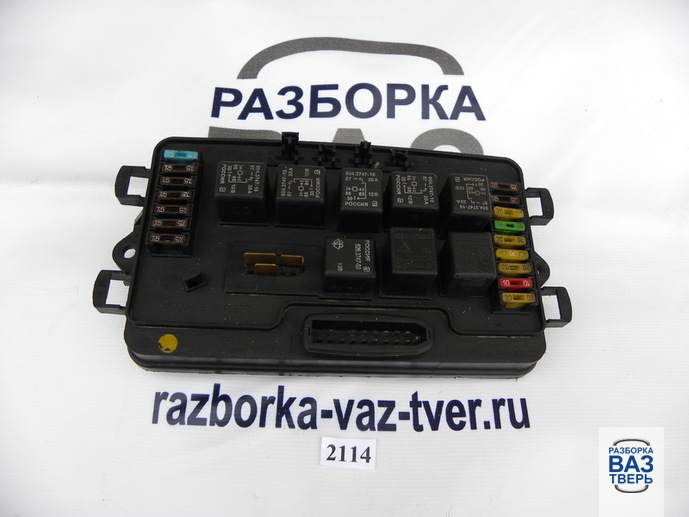

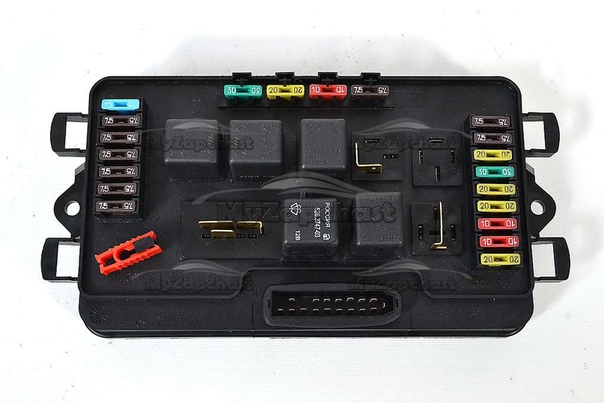

На автомобили устанавливают блок 2114-3722010 с предохранителями ножевого типа и компактными реле.

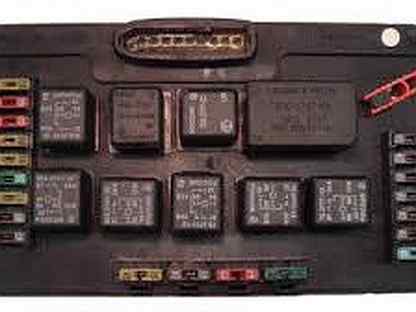

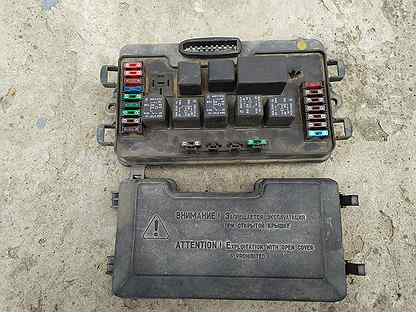

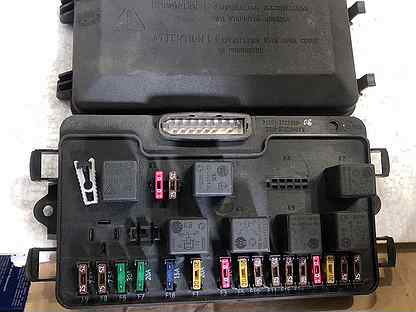

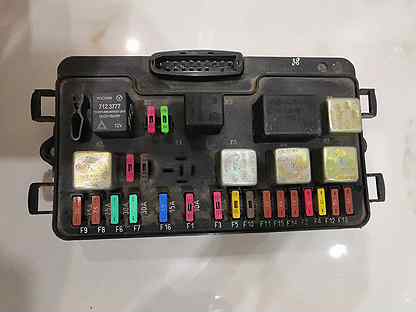

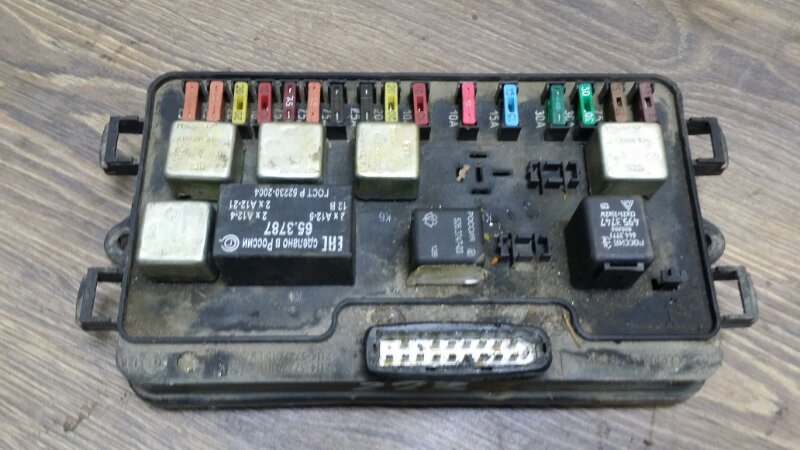

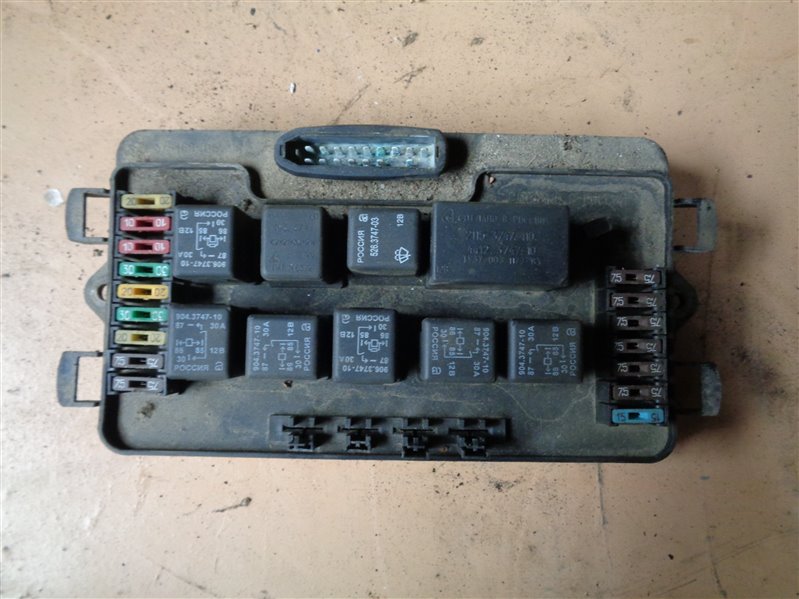

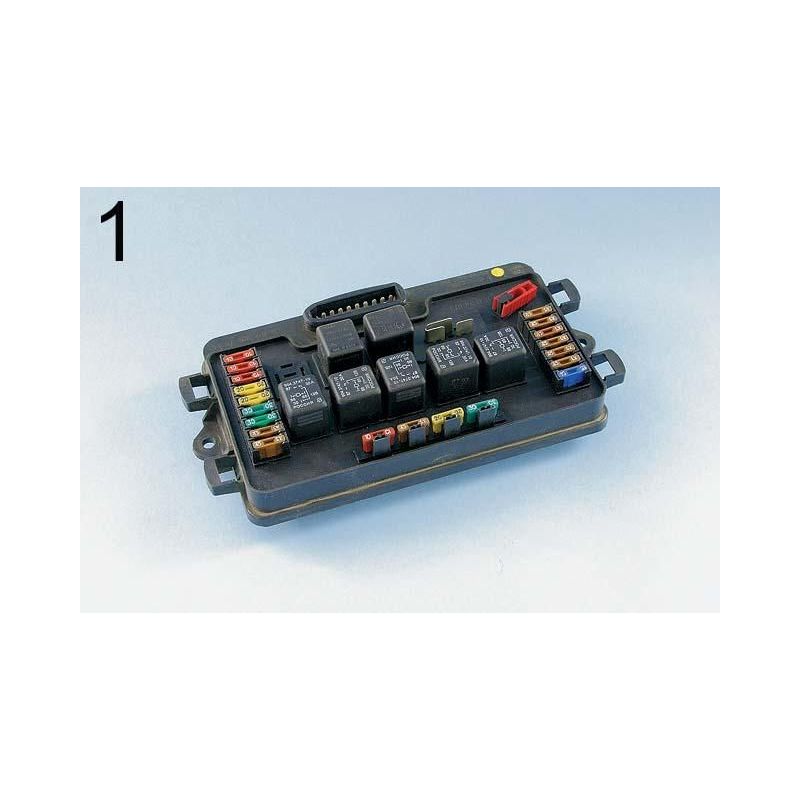

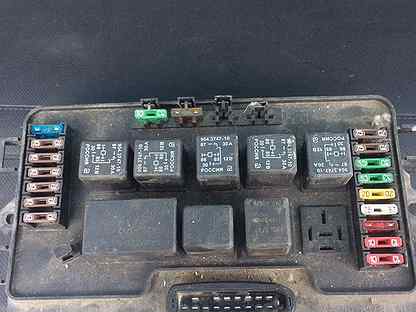

Монтажный блок 2114-3722010:
К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле стеклоочистителя ветрового окна; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения электрообогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1–F20 – плавкие предохранители

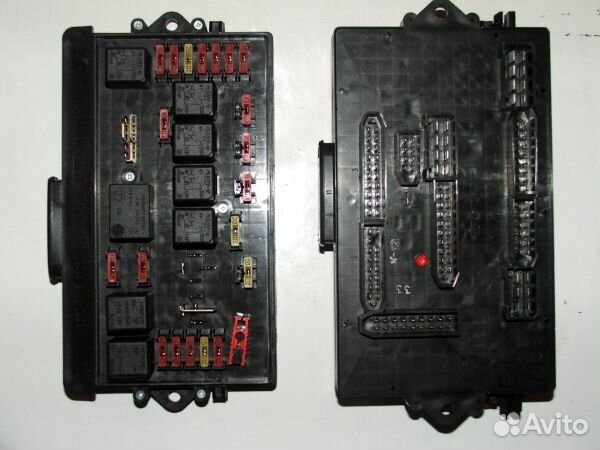

Через монтажный блок соединены провода моторного отсека с проводами панели приборов и салона автомобиля. Расположение колодок и условные номера штекеров в соединительных колодках монтажного блока указаны на рис. ниже:

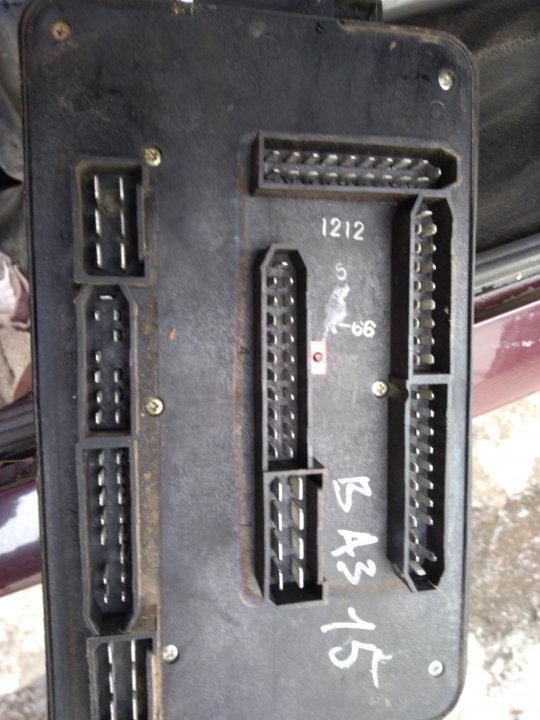

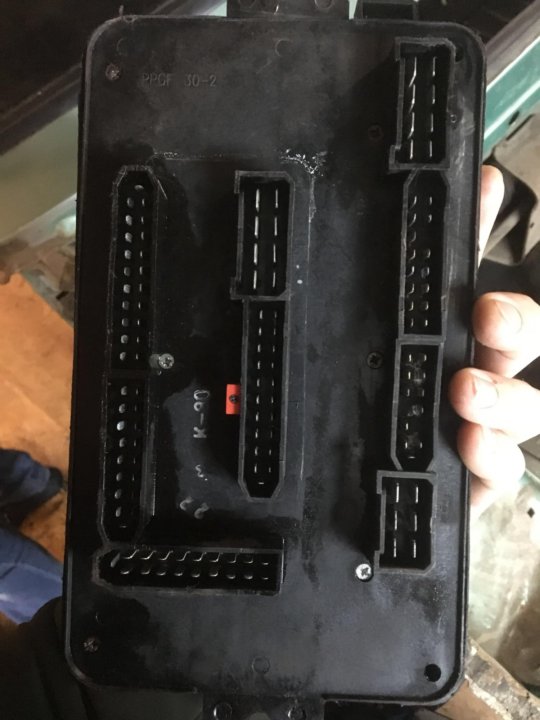

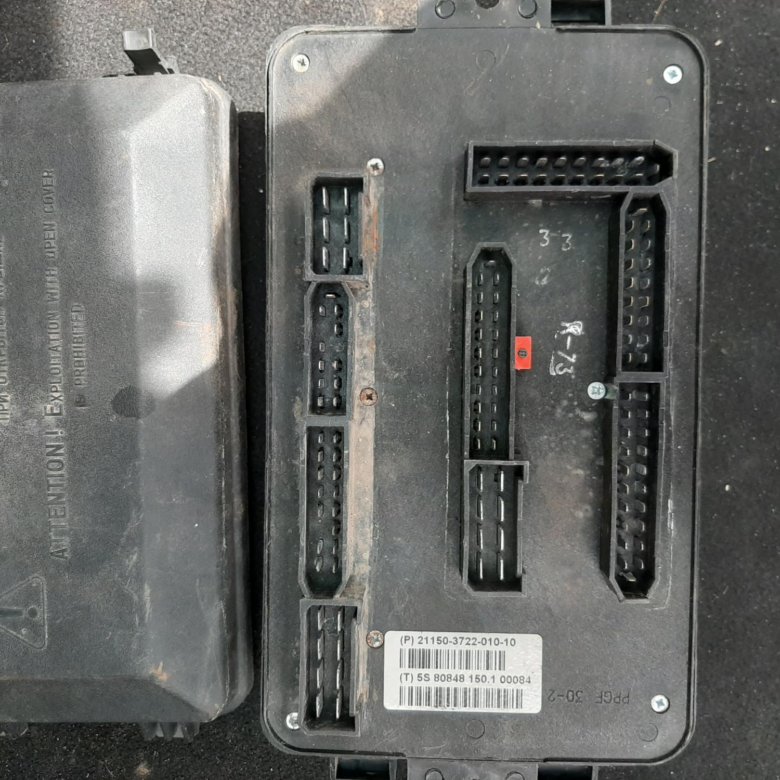

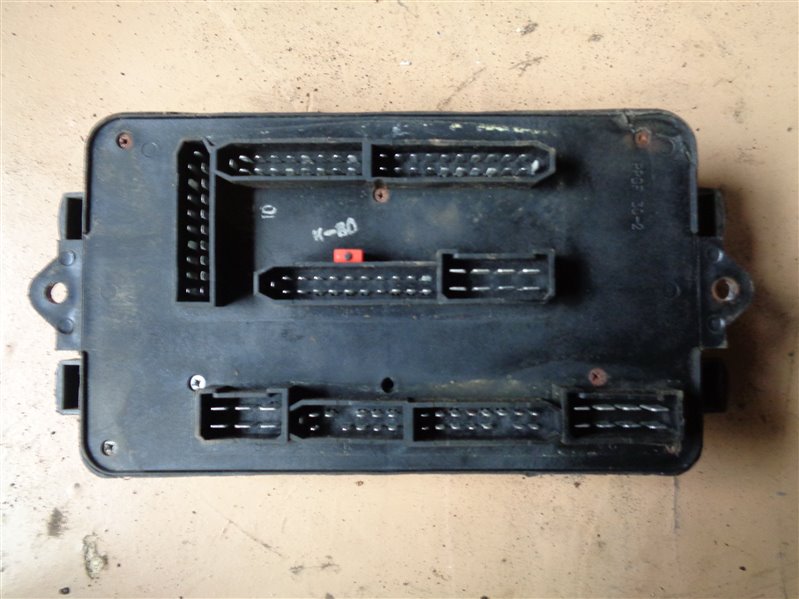

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в моторном отсеке: Ш-5 и Ш-6 –колодки для присоединения переднего жгута проводов; Ш-7 и Ш-8 – колодки для присоединения жгута проводов левого брызговика; Ш-11 – колодка для присоединения жгута проводов коробки воздухопритока

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в салоне: Ш-1–Ш-4 и Ш-3–Ш-2 – колодки, соединяющиеся со жгутом проводов панели приборов; Ш-9 и Ш-10 – колодки, соединяющиеся с задним жгутом проводов

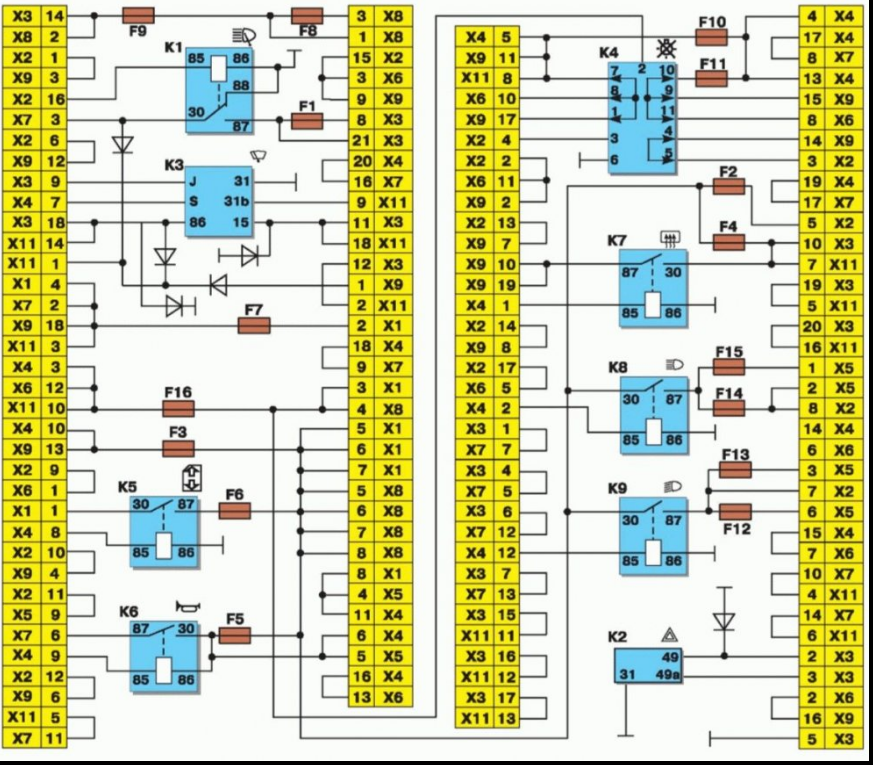

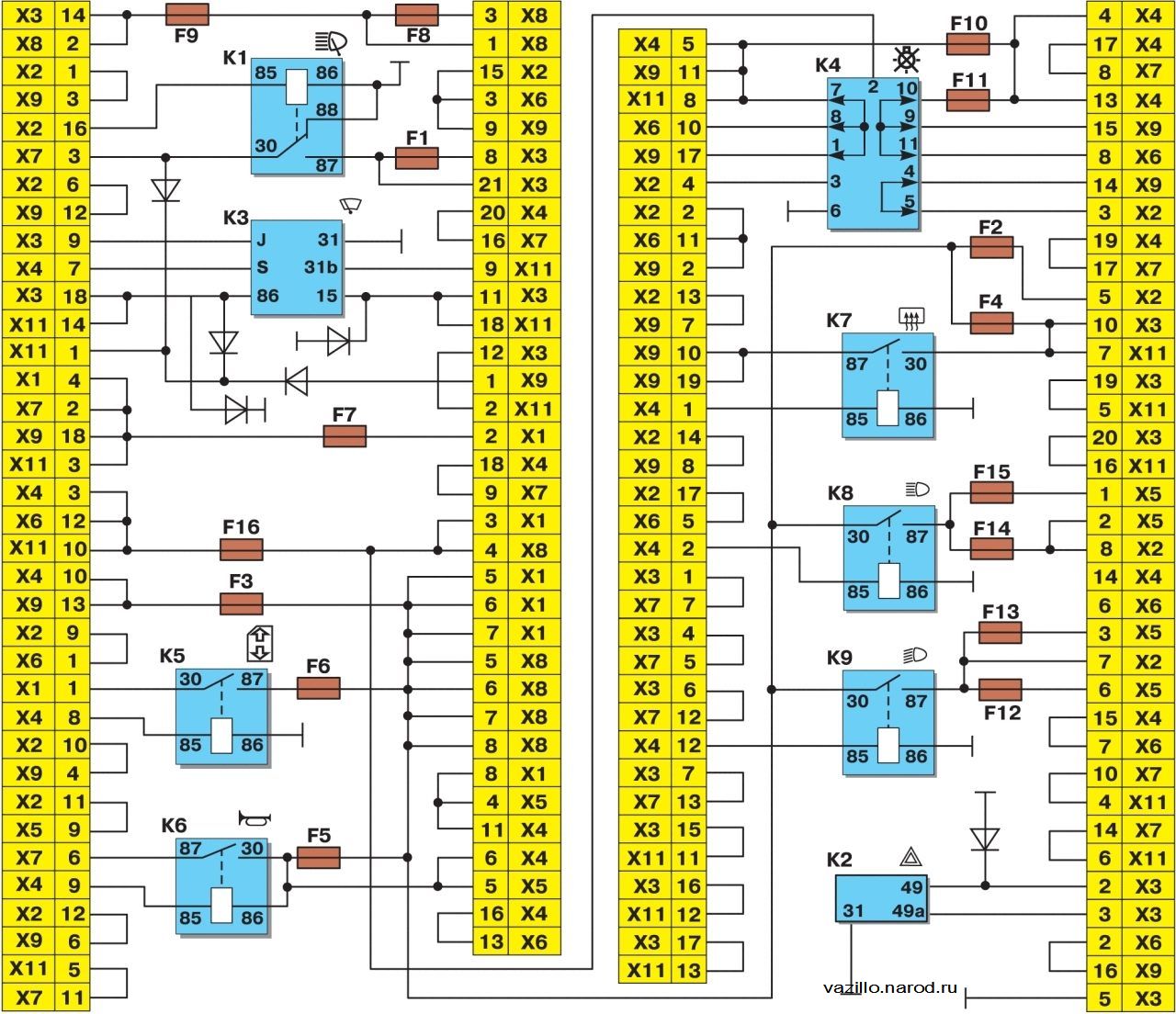

Схема внутренних соединений монтажного блока представлена на следующем рисунке:

ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, – это может привести к повреждению электрических приборов.

ПОЛЕЗНЫЙ СОВЕТ

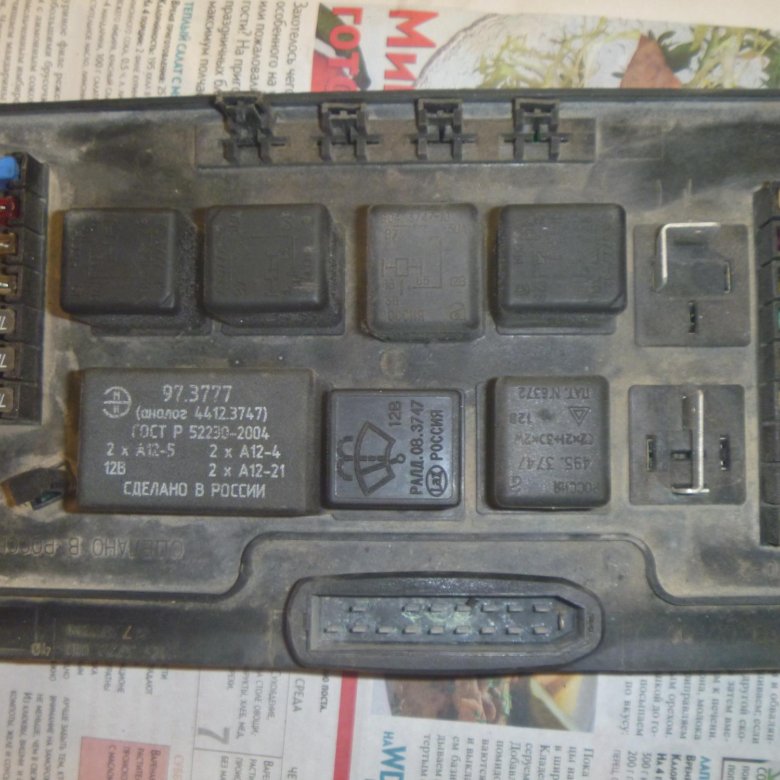

Реле типа 111.3734, устанавливаемые в монтажном блоке, часто выходят из строя из-за подгорания контактов. Выньте реле, снимите с него защитную крышку и зачистите контакты мелкозернистой шкуркой.

Предохранители ВАЗ 2115

Электрическая схема автомобилей Самара второго поколения выполнена по одному образцу. Электрооборудование защищено плавкими предохранителями, которые включаются в цепь в отдельных блоках. Все предохранители ВАЗ 2115, 2114 и 2113 разбиты на два блока: один находится в подкапотном пространстве, другой — под консолью в салоне. При поиске причины выхода из строя электроприборов первыми проверяются эти маленькие защитные элементы. Чтобы быстрее ориентироваться и понимать причину поломки, нужно изучить расположение и назначение каждого из них.

Как предохранитель включается в цепь

На ВАЗ 2115 потребители, работа которых связана со значительной величиной силы тока, страхуют при помощи предохранителей и реле. Более слабые приборы защищают только плавкие защитные элементы. Предохранители 2115 подключаются к цепи последовательно.

Рассмотрим на примере лампы габаритных огней. Цепь проводов, по которой включается данный прибор, могла бы состоять из непосредственно потребителя (лампочки) и выключателя на комбинации приборов в салоне. Но для защиты проводки во время перегрузок используется плавкий элемент. Это устройство не даёт приводить в негодность электроприборы при нагрузках сверхнормативной величины. Подключение устроено так: цепь принудительно разомкнули и «скрепили» её при помощи контактов предохранителя.

Когда в бортовой сети происходит скачок напряжения (возможно из-за утраты проводом части сопротивления), защитная деталь не даёт большому току дойти до потребителя. Плавкий элемент, который специально делают маленькой толщины, разрушается, и цепь размыкается.

Места расположения защитных устройств в 2115

Чтобы избежать путаницы и упростить водителю задачу при поиске неисправности, все предохранители объединены в единый монтажный блок ВАЗ 2115. Этот блок разбит на два отсека: первый находится под капотом (в левой части возле лобового стекла), а второй — справа от центральной консоли в салоне. Большинство устройств размещены в подкапотном блоке, всего три — в салоне. Эти три элемента отделены, потому как защищают приборы с большими значениями силы тока:

• топливный насос;
• цепи главного реле автомобиля;
• электронный блок управления.

Доступ к салонному блоку защитных устройств обеспечивается путём снятия пластиковой накладки. Она расположена под бардачком справа от центральной консоли приборов. Для её демонтажа следует открутить три фиксирующих самореза.

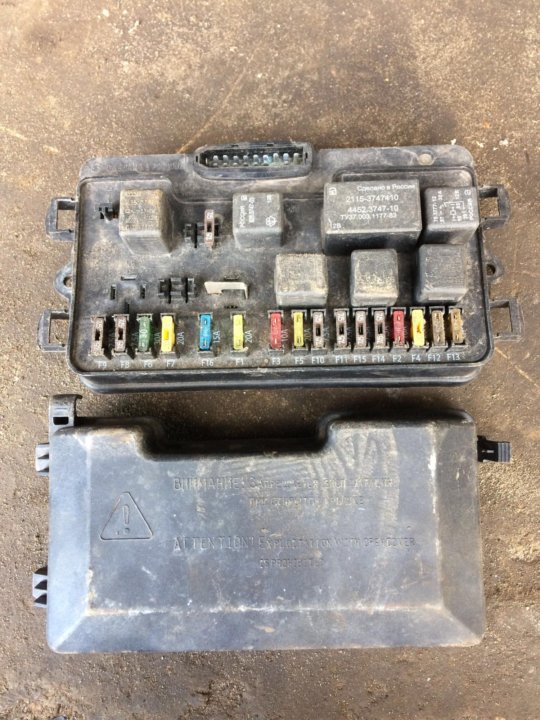

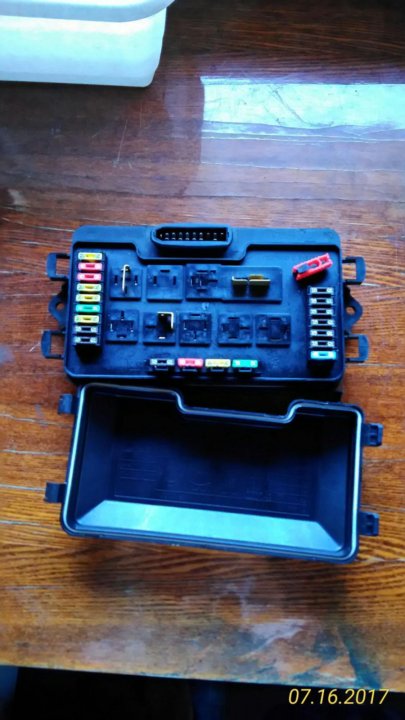

Большая часть предохранительных элементов вмещает блок предохранителей на ВАЗ 2115 за лобовым стеклом. Для доступа к нему необходимо открыть капот. Пластиковая крышка держится на специальных фиксаторах для удобства снятия.

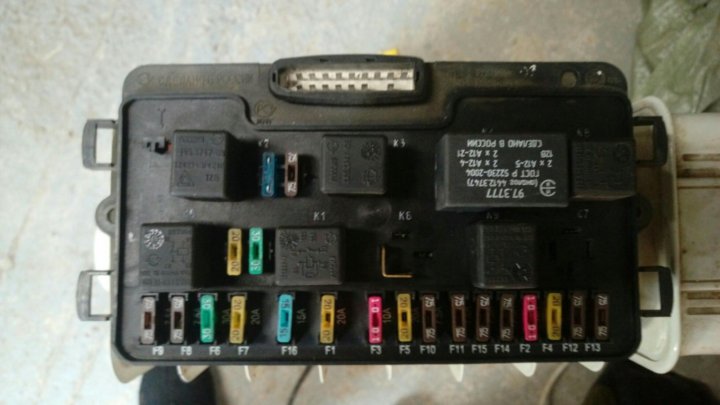

Под крышкой расположены 20 предохранителей и 9 реле. 16 из этих маленьких элементов включены в электрические цепи отдельных приборов, 4 — запасные.

Типы и особенности предохранителей ВАЗ

Для удобства и упрощения поиска нужного защитного элемента их обозначают разными цветами. Окрас корпуса соответствует значению силы тока. Ведь диапазон силы тока у разных потребителей отличается.

Предохранительные устройства с большей номинальной силой тока в автомобиле ВАЗ 2115 не используются. При этом стоит обращать внимание, что оттенки цветов могут отличаться. Подсоединяется защитная деталь путем вставления в штекер. Контактируют при этом две «ножки» защитного элемента и контакты внутри штекера.

Особенность строения предохранителя в том, что его контакты абсолютно одинаковые. Подсоединять его можно любой стороной.

Как найти предохранитель на схеме

Предохранители можно отследить на общей электрической схеме ВА3 2115. Также они изображены на отдельных схемах жгутов проводов. Отдельный лист в альбоме — схема монтажного блока ВАЗ 2115. На любой из этих схем можно найти место подключения плавкого защитного элемента, который вас интересует.

Рассмотрим это на примере передней фары. В колодку-«маму» лампочки ближнего света вставлен провод, цвет которого на схеме соответствует реальному цвету проводника. Над ним написаны две цифры, которые показывают, куда этот провод приходит дальше по цепи. Первая цифра означает номер колодки, вторая — номер разъёма. Далее смотрим на соответствующую колодку на схеме панели приборов. Показано, что до переключателя фары контакт подходит через предохранитель 10 А в монтажном блоке.

Плавкие предохранители обозначаются при помощи значка в виде прямоугольника, который пересекается проводником. Этот провод продолжается на схеме в обе стороны и приходит на разъём колодки.

Замена защитного элемента

Перед тем как начинать поиск сгоревшего защитного звена, обязательно отсоединяем минусовую клемму от аккумулятора ВАЗ 2115 инжектор. Открываем капот, снимаем верхнюю крышку блока с защелок. На внутренней стороне крышки изображено расположение предохранителей и реле.

В правом верхнем углу блока заготовлен специальный пинцет, при помощи которого нужно вытягивать защитные элементы. Достаем предохранительный элемент, который подозревается в сгорании. Если видим, что контакт явно разорван, заменяем деталь. Но лучше тестировать целостность элемента при помощи мультиметра или другого индикатора. Для этого выставляем тестер в режим прозвонки. Если предохранитель сгорел, прибор не будет издавать никаких звуков. Повреждённый элемент заменяем новым, при этом необходимо проверить цепь этого предохранителя и устранить причину короткого замыкания.

Очень важно проверять предохранитель на работоспособность именно прибором. Бывают случаи, когда водитель на глаз прикинул, что предохранитель целый, и ищет дальше неисправность в электрике. А контакт может оборваться у основания так, что визуально этого не определить.

Схема проводов и предохранителей автомобиля Ваз 2114, Ваз 2115, Ваз 2113

Замена предохранителей лада 2113, проверка и устранение неисправностей в электрооборудовании автомобилей ваз 2113, ваз 2115, ваз 2114. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема электрооборудования (без узлов системы управления двигателем лада самара 2),

Схема электрооборудования (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – генератор; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – выключатель подкапотной лампы; 8 – колодка для подключения к звуковому сигналу однопроводного типа; 9 – звуковой сигнал; 10 – датчик уровня масла; 11 – датчики износа колодок передних тормозов; 12 – датчик уровня омывающей жидкости; 13 – свечи зажигания; 14 – датчик-распределитель зажигания; 15 – коммутатор; 16 – блок управления электромагнитным клапаном карбюратора; 17 – электромагнитный клапан карбюратора; 18 – концевой выключатель карбюратора; 19 – датчик скорости; 20 – стартер; 21 – аккумуляторная батарея; 22 – реле включения противотуманных фар; 23 – датчик уровня охлаждающей жидкости; 24 – датчик уровня тормозной жидкости; 25 – выключатель света заднего хода; 26 – датчик указателя температуры охлаждающей жидкости; 27 – подкапотная лампа; 28 – моторедуктор очистителя ветрового стекла; 29 – датчик контрольной лампы давления масла; 30 – колодка для подключения к электродвигателю омывателя заднего стекла; 31 – электродвигатель омывателя ветрового стекла; 32 – катушка зажигания; 33 – комбинация приборов; 34 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Соединения узлов системы управления двигателем см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения), обмотки реле включения фар и реле системы блокировки замков дверей.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
В табл. 7.1 дано назначение каждого предохранителя, но на конкретном автомобиле могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

Цепи, защищаемые плавкими предохранителями монтажного блока

Кроме предохранителей монтажного блока ваз 2114, ваз 2115, ваз 2113 имеются еще три плавких предохранителя системы управления двигателем. Они вместе с контроллером и реле системы управления двигателем расположены под журнальной полкой. Назначение этих предохранителей см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем.
На всех схемах, приведенных в разделе «Электрооборудование», цвет проводов обозначается буквами, причем первая буква — это цвет самого провода.

Обозначение цвета проводов

ПРЕДУПРЕЖДЕНИЕ
При ремонте автомобиля и системы электрооборудования ваз 2113, ваз 2114, ваз 2115 автомобиля необходимо обязательно отсоединять провод от клеммы «минус» аккумуляторной батареи.
Не допускается применять самодельные перемычки взамен перегоревших предохранителей или предохранители другого номинала.
При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Прикуриватель на ВАЗ 2114: где находится предохранитель, замена своими руками

Содержание:

1. Основные неисправности прикуривателя
2. Поиск и замена предохранителя
3. Рекомендации специалистов

Многие автовладельцы сталкивались с ситуациями, когда на их ВАЗ 2114 не работал прикуриватель. Из названия очевидно, что данное устройство было изначально предназначено для курящих людей. Сегодня прикуриватель — это неотъемлемый элемент автомобиля для всех тех, кто пользуется мобильными телефонами, планшетами, навигаторами и прочими устройствами, требующими питания.

Фото прикуривателя на ВАЗ 2114

Современные зарядные устройства хорошо подходят для подзарядки гаджетов, поскольку потребление ими мощности достаточно небольшое, буквально несколько ампер. Подобные манипуляции с прикуривателей не имеют обычно негативных последствий.

Но некоторые решают использовать возможности прикуривателя не только для телефонов, но и более мощных устройств. Чаще всего именно из-за этого не работает магнитола и прикуриватель на ВАЗ 2114. Все потому, что такие девайсы как автомобильные пылесосы, компрессоры для подкачки шин потребляют куда большее количество энергии — около 15 ампер. Не редко поломка прикуривателя происходит после подключения аудиосистемы.

Почему не работает прикуриватель на ВАЗ 2114?

Можно выделить несколько характерных поломок для прикуривателя ВАЗ 2114:

• Перегорает предохранитель;
• В колодке наблюдается плохой контакт;
• Контакты устройства перегорают в процессе эксплуатации;
• Перегорает лампочка подсветки;
• Контакты окисляются в процессе использования;
• Происходит короткое замыкание в момент подключения посторонних устройств.

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

1. Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114. Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4. С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
2. Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится. Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто. Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
3. Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
4. Другая довольно распространенная проблема — это перегоревшая лампочка подсветки. Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
5. Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины. При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Рекомендации специалистов

Советуем вам изучить несколько дельных советов от мастеров, которые неоднократно сталкивались с необходимостью ремонта прикуривателей на ВАЗ 2114. Самые сложные проблемы усложнялись тем, что владельцы машины пытались самостоятельно, с нарушением множества рекомендаций, решить задачу. Но после того, как ситуация стала еще хуже после кустарного вмешательства, поломку приходилось устранять уже профессионалам.

1. Ручная скрутка. Самое плохое, что можно придумать при замене вышедшей из строя проводки — это ручная скрутка. Никогда так не делайте, поскольку в 80% ситуаций возгорания автомобиля начинаются именно с этого. Используйте обязательно паяльник для создания прочных, надежных контактов, а еще лучше — полноценно замените старую проводку на новую.
2. При покупке нового прикуривателя на ВАЗ 2114, воспользуйтесь тестером. Причем делать это нужно на месте, в присутствии продавца. Увы, реалии нашего рынка автозапчастей сегодня таковы, что огромная масса запчастей — подделки или просто продукция низкого качества. Проверив устройство непосредственно перед началом ремонта, вы рискуете не только попасть на подделку, но и не вернуть неисправный прикуриватель продавцу, поскольку он скажет, что никогда вас не видел и нечего вам не продавал. Кстати, по этой причине покупать запчасти лучше в проверенных, сертифицированных магазинах.
3. Начиная работу с любым элементом, который потребляет энергию от аккумулятора, включая прикуриватель, обязательно снимайте клеммы с батареи. Несчастные случаи не редкость, но вряд ли вы хотите попасть в их список.
4. Будьте всегда аккуратны в своих действиях, внимательно изучайте руководство по эксплуатации и ремонту своего автомобиля. Это первоочередная литература, позволяющая огромную часть ремонтных работ выполнить своими руками, без помощи специалистов. А если вы в своих силах не уверены, не рискуйте, не экспериментируйте, а отправляйте свой автомобиль к проверенным, квалифицированным мастерам, которые качественно и с гарантиями выполнят ремонт вашей машины.

Габаритные лампочки ваз 2115. Почему не горят габаритные огни

При движении в темноте или в тумане без габаритных огней не обойтись, особенно если они сзади. При движении или во время стоянки показывают другим автомобилистам, где находится ваш транспорт. Если задние габариты ВАЗ-2114 не горят, ремонт будет несложно сделать самостоятельно. Для этого просто выясните причину и следуйте инструкциям ниже или просмотрите видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные огни в них расположены, в соответствии с техническим регламентом, на краю передней и задней части кузова, рядом с поворотниками. Эти лампы входят в блоки фар.

1. В отличие от передних габаритных огней, задние фонари красные.
2. Кнопка включения этих фонарей находится в блоке управления наружным освещением.Находится в центре. панель приборов над бортовым компьютером. Если габариты есть, загорается зеленая лампочка на переключателе.

В моторном отсеке под капотом автомобиля находится монтажный блок с предохранителями. Если фонари слева или справа у вас не работают, то, скорее всего, вышел из строя один из предохранителей. Заметить неисправность элемента F10 проще всего, поскольку он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей в качестве контрольной лампы.

Если перестали работать фары с левой стороны, следует заменить предохранитель F11.

Почему задний просвет не может гореть

Ни один из автомобилистов не застрахован от неисправных габаритных огней. Важно быстро понять причину и отремонтировать. Чаще всего выходит из строя одна из ламп, тогда можно предположить причину выхода из строя:

• она выгорела;
• плохой контакт;
• обрыв проводки, ведущей к этой лампе.

Первое встречается чаще всего, в этом случае достаточно заменить вышедшую из строя лампу. Если лампа работает только при ударе, то проблемы с контактами (хотя не всегда помогает физическое воздействие). Если при проверке вы обнаружите, что лампочка цела, а в патроне нет окисления или нагара, то нужно проверить проводники.

Замена вышедшей из строя лампы в блоке задней фары проводится по инструкции:

• выключить свет и открыть багажник;
• снимаем обивку;
• сжать фиксаторы и вытащить контактную панель фонарика;
• нажмите на перегоревшую лампу и поверните ее против часовой стрелки;
• проверьте индикатор на тестере и при необходимости установите новый.

Сборка светильника производится в обратной последовательности. Заменить лампу можно в сборе. Для этого важно только приобрести качественный вариант, не отличающийся от оригинала. Автомобилисты часто рекомендуют приобретать стоковые комплектующие или обращать внимание на компанию «Освар». Мы рекомендуем заменять сборку при наличии значительных повреждений конструкции.

Часто задний габаритный фонарь не сразу перегорает или отказывается работать, а предвещает проблему со слабым свечением.Для начала очистите контактную группу, расположенную в монтажном блоке, а затем, если неисправность устранить не удалось, доверяйте группам, ведущим к каждой лампе.

Что особенно важно для контроля задних габаритов

Если на ключе не горит контрольная лампа, но габариты рабочие, то в первую очередь просмотрите монтажный щиток. Извлеките блок клавиш из гнезда, затем протрите контакты спиртом. Если габариты с правой стороны не работают одновременно с контрольной лампой, то проверьте предохранитель.Стоит отметить, что они выходят из строя очень редко, так как в ВАЗ-2114 стали устанавливать широкие версии, имеющие надежную площадь контакта.

При частом выходе из строя F10 или F11 необходимо проверить монтажный блок, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проверьте всю электрическую цепь. Иногда постоянный выход из строя предохранителя свидетельствует о коротком замыкании в проводке, что может привести к возгоранию автомобиля без видимой причины.

Габаритные огни — фонари, дающие другому автомобилю понять свои габариты.Например, остановившись у обочины на трассе, выключив зажигание, сосед тухнет, но габариты остаются. Да и по правилам дорожного движения, обратите внимание, парковка на обочине дороги разрешена только с включенными габаритами.

В этой статье мы рассмотрим основные причины, по которым габариты на ВАЗ 2114 не горят. Данная статья подойдет всем владельцам самаров, как первого, так и последнего поколения.

Перегорела лампа

Перегорел предохранитель

Но если при этом у вас отказали 2 габарита, то передний и задний левый биш, а также подсветка помещения, проблема кроется в монтажном блоке.А именно в предохранителе F10, отвечающем за габариты левого салона, освещение салона, освещение панели. Но учтите, что за левые габариты напрямую отвечает предохранитель F10, если другие у вас не работают, то ищите соответствующий предохранитель в статье.

Окисленные контакты

Проанализировать блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисляются, отслаиваются, плохой контакт. Зачищаем контакты, правильно подключаем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней.

Дело в том, что мог сломаться выключатель (кнопка) габаритных огней. Проблема типичная: проволока пропала или окислилась. Зачищаем, закрепляем провод и проверяем.

Размер предохранителя горит

Если предохранитель постоянно включен, возможны два варианта:

• плохой контакт в блоке предохранителей;
• где коротко (закрывается).

Проверяем:

• Берем лампочку на 12 вольт и подключаем к ней два провода соответственно на + и на -.
• Вытаскиваем перегоревший предохранитель и подключаем провода от лампочки к местам ее контактов с блоком. Если лампа горит, то где цепь.

Единственный способ найти место цепи, отключить по порядку и таким же образом проверить все, за что отвечает этот предохранитель.

Основными болезнями являются:

1. Провода, идущие к крышке багажника и для освещения комнаты. Чаще всего притираются и закрываются.
2. Следующее слабое место, из-за чего не горит на ВАЗ 2109, то поезд отцепился, что находится у левой ноги машиниста, который находится не на моторном щите, а на задней стороне крыла, под ковром.Отключив кабель, МЖ просто отключите цепь для освещения комнаты и потолочного света.
3. Если после этого погаснет наша лампа на блоке предохранителей, значит, мы нашли место, где она закрывается. Далее нужно полностью посмотреть проводку и обработать изолентой.

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, а также фары должны быть включены. Это рецепт российских правил. дорожное движение, которое должен выполнять каждый водитель.Следовательно, электрические цепи габаритных огней и стоп-сигналов работают через реле управления лампами К4, задача которого — предупредить водителя световым и звуковым сигналом о том, что хотя бы одна из ламп над вышеуказанными электрическими цепями не включена. на. Это заставит водителя выйти из машины, определить, какой габаритный свет выключен, и найти неисправность.

На автомобиле ВАЗ-2115 чаще перестают работать задние фонари в задних фонарях. Это связано с возникновением негерметичности фонарей, в результате чего внутрь попадает влага, что приводит к окислению вилки колодки или дорожки на гибкой плате, через которую на контакты лампы подается напряжение.

Бывают случаи, когда после перевода переключателя наружного освещения в первое положение не загорается ни одна лампа габаритного огня. Поиск такой неисправности придется начать с проверки наличия напряжения на выводе 1 этого переключателя. Оно должно быть равно +12 вольт даже при выключенном зажигании.

Если эта клемма обесточена, то необходимо будет последовательно проверять напряжение на клемме 6 разъема X8, а затем на клемме 6 разъема X1 монтажного блока.Если на этих выводах есть напряжение, то причиной отсутствия питания на выводе 1 выключателя наружного освещения будет розовый провод, соединяющий его с выводом 6 разъема Х1 монтажного блока.

Ну а если есть напряжение на выводе 1 выключателя наружного освещения, то выключатель или реле управления лампами К4 может быть виновником не включенных габаритных огней. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его выводе 2.Если на этом выводе нет напряжения, то выключатель наружного освещения необходимо заменить.

При сгорании предохранителя F10 (7,5 А) лампы передних и задних габаритных огней с левой стороны ВАЗ-2115 не загораются, а при выходе из строя предохранителя F11 (7,5 А) не загораются оба фонаря с правой стороны. загореться машина. Перегоревший предохранитель F10 можно определить мгновенно, даже не глядя на монтажный блок, так как лампы подсветки переключателей, рычагов управления отопителем, прикуривателя, пепельницы сразу отключаются, поскольку он защищает эти электрические цепи.

Монтажный блок. Распиновка монтажных колодок автомобилей ВАЗ Блок реле и предохранителей ВАЗ 2109

Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

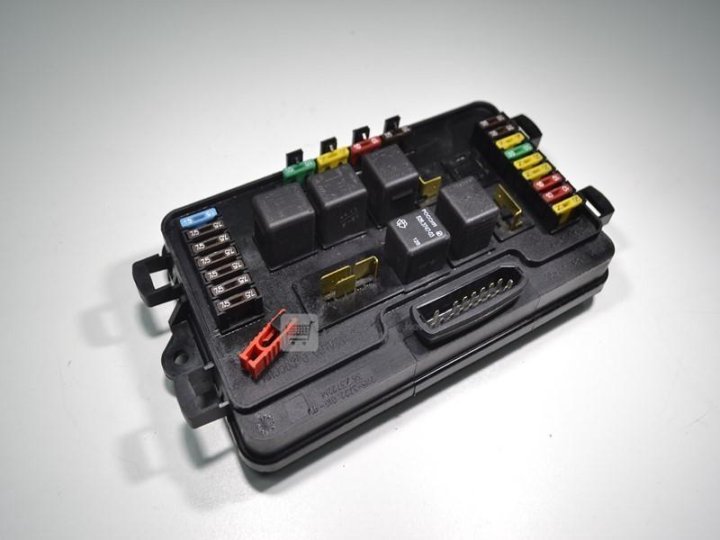

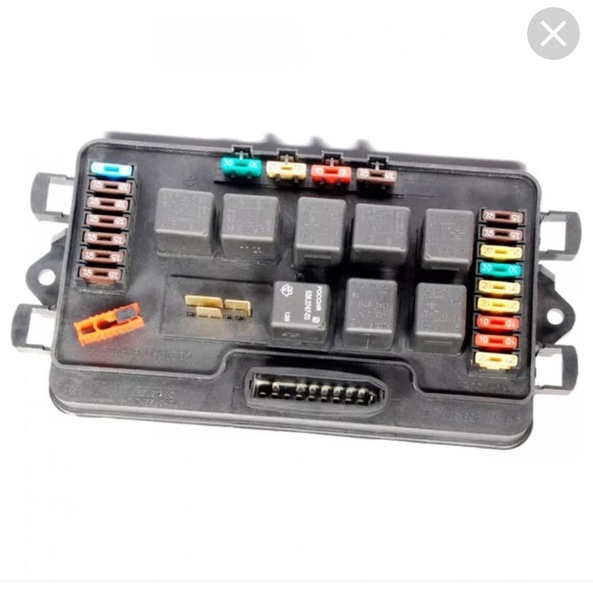

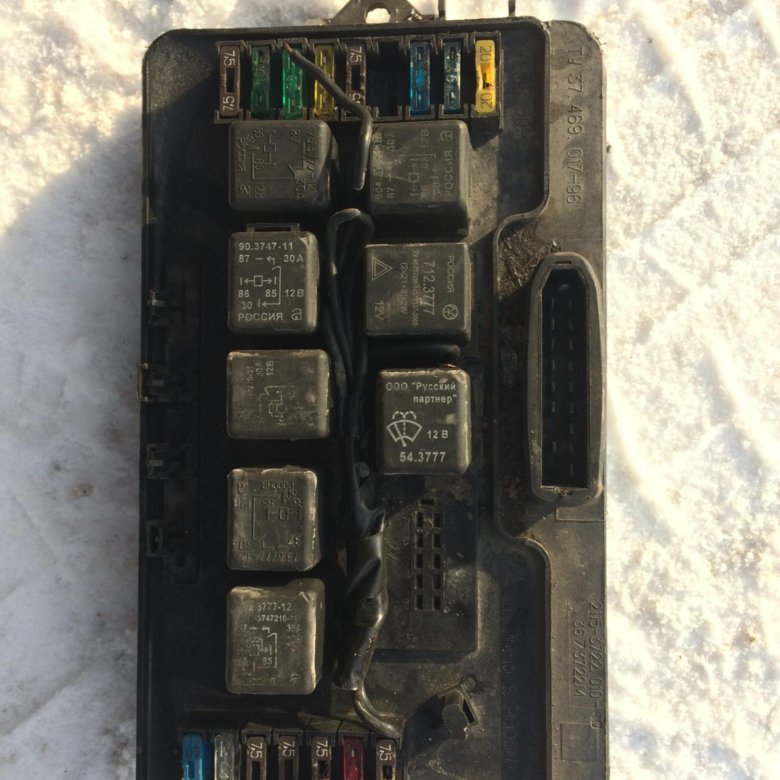

С 1998 г. на части автомобилей вместо блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле вентилятора мотора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. это около разъема XII.

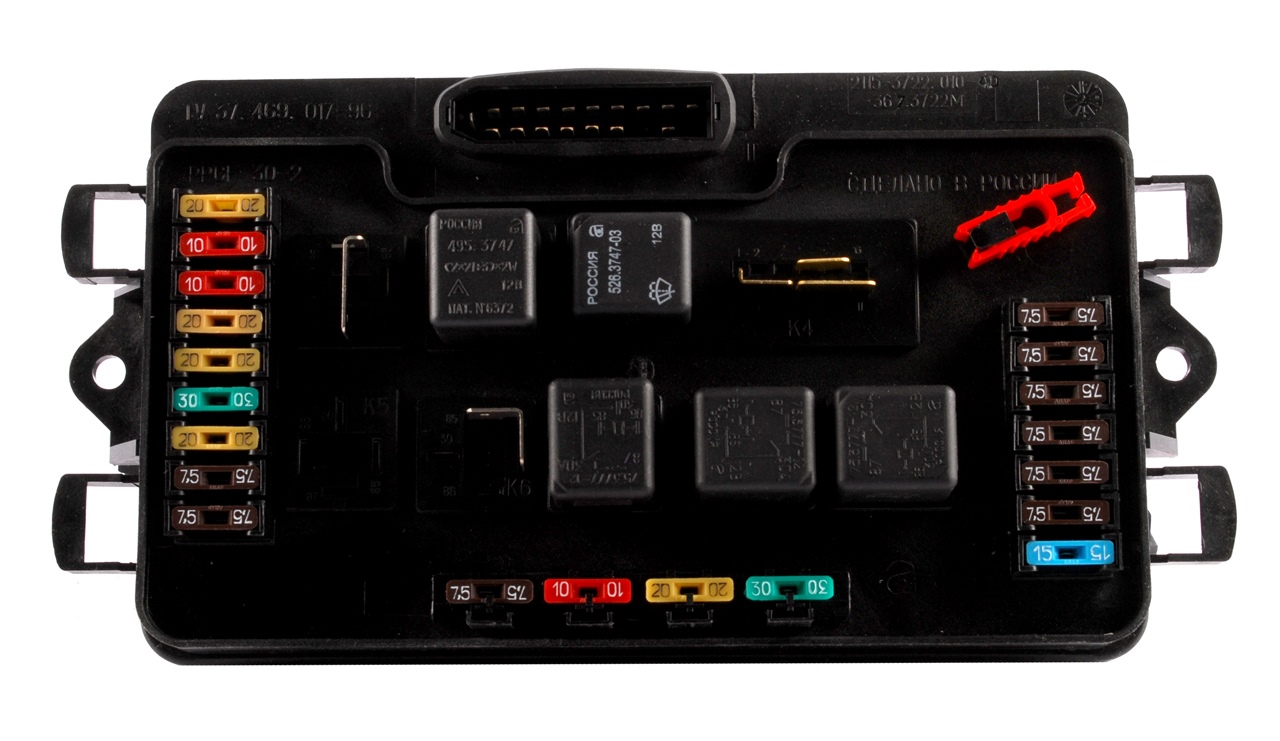

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Запись
1	10	Клапан омывателя фар
2	10
3	10	Внутреннее освещение
4	20	Обогрев заднего стекла Реле (контакты) обогрева заднего стекла Прикуриватель
5	20
6	30	Электростеклоподъемники передних дверей Реле питания
7	30	Очистители фар (в рабочем режиме) Реле очистителя фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Таймер омывателя заднего стекла Клапаны омывателя лобового и заднего стекла Реле (обмотка) включения электропривода вентилятор системы охлаждения двигателя Реле (обмотка) обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7. 5	Левая противотуманная фара
9	7,5	Правая противотуманная фара
10	7,5	Капот двигателя Лампы освещения приборов Сигнальная лампа Лампа прикуривателя Левая фара (стояночный свет)
11	7,5	Фара правая (габаритный свет)
12	7.5	Фара правая (ближний свет)
13	7,5	Фара левая (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Фара правая (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Указатель заслонки карбюратора Стояночный тормоз контрольная лампа Лампа светового табло «СТОП» Датчик температуры охлаждающей жидкости Указатель уровня топлива с лампой резерва Вольтметр
17	–	Запасной
18	–	Запасной
19	–	Запасной
20	–	Запасной
Реле
K1	Реле стеклоочистителя фар
К2	Реле сигнализации / указателя поворота
K3	Реле стеклоочистителя
К4	Реле исправности ламп
K5	Реле стеклоподъемника
K6	Звуковые реле
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар

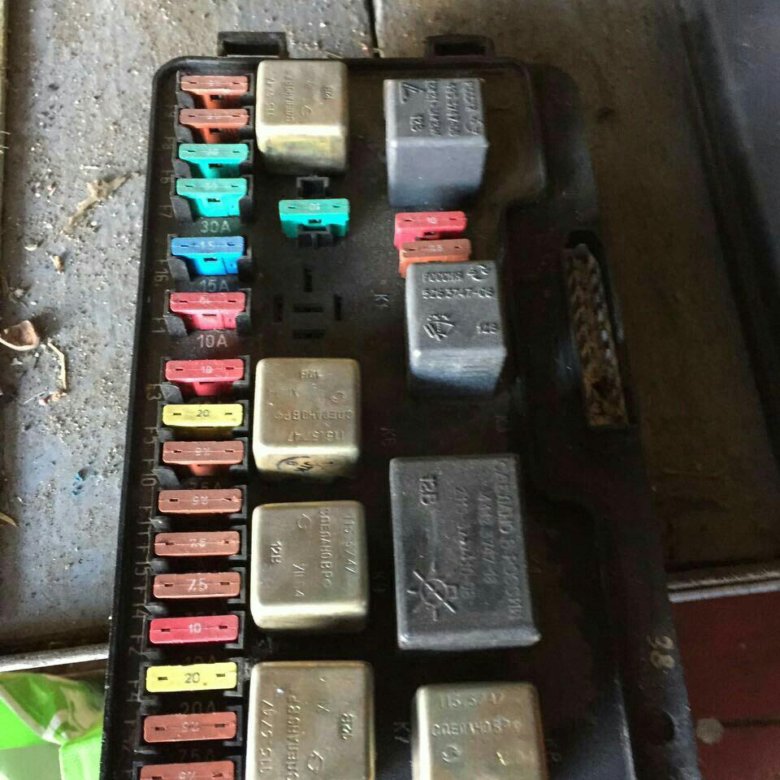

Блок предохранителей 17. 3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.

№	А	Запись
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (при включении) Реле очистителя фар (контакты) Клапан включения омывателя фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель обогревателя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Таймер омывателя заднего стекла Омыватель лобового и заднего стекла Обмотка катушки реле вентилятора охлаждения Катушка реле включения обогрева заднее стекло Лампа освещения бардачка
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (лампы заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле включения очистителя лобового стекла Обмотка возбуждения генератора (при запуске) Лампа светового табло «СТОП» Датчик температуры охлаждающей жидкости и топлива
6	8	Задние фонари (стоп-сигналы) Внутреннее освещение Электрические стеклоподъемники и реле питания
7	8	Освещение номерного знака Капот двигателя Контрольная лампа стояночного света Лампа приборного освещения и прикуриватель Дисплей рычага отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (стояночный свет) Левая задняя фара (стояночный свет)
10	8	Правая фара (стояночный свет) Правый задний фонарь (стояночный свет)
11	8	Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации) Сигнальная лампа
12	16	Выключатель обогревателя и обогревателя заднего стекла Прикуриватель Патрон переносной лампы
13	8	Фара правая (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа дальнего света
15	8	Фара левая (ближний свет)
16	8	Фара правая (ближний свет)
Реле
K1	Таймер омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
K3	Реле прерывания стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности лампы Реле исправности лампы (4402.3747 / 21083-3747410, 21083-3747410-06)
K5	Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6	Реле стеклоочистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7	Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8	Звуковые реле (13. 3747 / 2105-3747210-10, 2105-3747210-12)
K9	Реле вентилятора охлаждающего вентилятора (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11	Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Одной из причин проблем, с которыми сталкиваются автомобилисты, является выход из строя предохранителей на ВАЗ 2109. Поэтому каждому водителю необходимо представление, как заменить предохранители ВАЗ 2109, а это даже лучше. иметь навыки предотвращения такой поломки.

Функции предохранителей ВАЗ 2109

Предохранители состоят из двух блоков: один находится под капотом, другой — внутри салона автомобиля, под панелью. Назначение любого предохранителя — защитить конкретный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель фар
F7	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла.
F16	Задние фонари, поворотники, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16	Карбюратор воздушная заслонка, давление масла, стояночный тормоз, охлаждающая жидкость, проем дверцы, лампа «чек», уровень залитого топлива в бак.
F3	Задние фонари, освещение салона.
F6	Электростеклоподъемники
F10	Освещение салона, освещение приборов и приборной панели, габариты, прикуриватель.
F5	Звуковой сигнал
F11	Размер заднего правого фонаря
F2	Чрезвычайная ситуация
F4	Элемент, служащий для обогрева заднего стекла, реле для включения этого обогрева, прикуриватель, подключение патрона лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левый
F12	Ближний свет фары правый

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 осуществляется в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей в автомобилях защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности устройства автомобиля. Определить это можно по отключению или нестабильной работе узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 защите не подлежат предохранители:

• Цепь зажигания
• Генератор (см.).
• Запуск двигателя.
• Реле дверного замка.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Всегда имейте при себе комплект запасных предохранителей, при необходимости замените его своими руками.

• Каждому блоку соответствуют только определенные предохранители.
• Текущее значение, рассчитанное для предохранителя, указано на его корпусе.
• Для снятия предохранителя с блока используйте специальный пинцет, закрепленный в блоке.
• Пинцетом захватите предохранитель и вытащите его.

• Запасные предохранители устанавливаются перед агрегатом.
• Замена предохранителя ВАЗ 2109 производится установкой в ​​гнездо розетки и нажатием до фиксации.
• С левой стороны панели приборов установлен дополнительный предохранитель, который защищает цепь задней противотуманной фары с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить на новый.

Заменять предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях автомобилей ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Держатели предохранителей изготовлены из пружин и в месте с плохим контактом выделяет много тепла, которое может расплавить корпус блока, что приводит к смещению держателей и их неплотному удержанию деталей.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старой модели на новый с элементами вилочковой железы.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае дорожки, проводящие ток, могут перегореть на плате.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Инструкция по работе:

• Аккумулятор отключен.
• Разбирается в салоне «бардачок».
• Со стороны пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• В моторном отсеке снимается крышка монтажного блока.
• Ключом на «10» откручивает гайки крепления блока предохранителей.
• Устройство поднимается, четыре разъема и один сзади отсоединяются от передней.

• Монтажный блок съемный.
• Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

• Все реле и предохранители сняты.

Совет: При сборке убедитесь, что установленный предохранитель соответствует номинальному току. Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

• Обнаружена сгоревшая дорожка.
• Вырежьте сайт, который пришел в негодность.
• Окисленные участки протереть бензином.
• Припаиваем новый провод.
• Сборка блока осуществляется в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние — залог безопасности при движении автомобиля по дорогам.Как это выполняется на автомобиле ВАЗ 2109 хорошо видно на видео.

Блок предохранителей ВАЗ 2109 расположен с левой стороны автомобиля, под капотом, перед лобовым стеклом. Достичь этого очень просто. Вам просто нужно снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и используются для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на определенном участке автомобильной сети предохранитель перегорает, тем самым обесточивая поврежденный участок, что, можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.

Однако не забывайте, что перед заменой плавкого предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он перегорел, устранить эту неисправность, и только потом установить новый предохранитель. Если сразу установить новый предохранитель, не выясняя причину, в лучшем случае сгорит и новый «пред», а в худшем мы можем развести пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрическое оборудование автомобиля.

Монтажный блок на ВАЗ 2109 устанавливался нескольких типов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение предохранителей на плате было другим.

Каждая вставка предохранителя в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая зону поиска неисправностей.

Номер предохранителя *	Защищенные цепочки электронной почты
1 (8A) F9 (7. 5А)	Правая противотуманная фара
2 (8A) F8 (7,5A)	Левая противотуманная фара
3 (8A) F1 (10A)	Очистители фар (на момент включения). Реле стеклоочистителя фар (контакты). Клапан омывателя фар
4 (16A) F7 (30A)	Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель омывателя окон. Мотор-редуктор для стеклоочистителя. Таймер омывателя заднего стекла. Клапаны включения лобового и задних стекол.Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения бардачка
5 (8A) F16 (15A)	Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8A) F3 (10A)	Фонари задние (стоп-сигналы). Светильник
6 (8A) F6 (30A)	Электроэнергия передних дверей. Силовые реле
7 (8A) F10 (7,5A)	Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения.Подсветка обогревателя табло. Лампа прикуривателя
8 (16A) F5 (20A)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9 (8A) F10 (7,5A)	Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8A) F11 (7,5A)	Правая фара (стояночный свет). Фонарь задний правый (габаритный свет)
11 (8A) F2 (10A)	Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).Сигнальная лампа
12 (16A) F4 (20A)	Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8A) F15 (7,5A)	Фара правая (дальний свет)
14 (8A) F14 (7,5A)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8A) F13 (7,5A)	Левая фара (ближний свет)
16 (8A) F12 (7.5А)	Фара правая (ближний свет)
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17. 3722

Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в монтажный блок автомобиля.

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — кузову и основным узлам автомобиля, которые служат вторым проводом.Бортовая сеть — постоянный ток с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле находится в монтажном блоке; Номиналы предохранителей и цепи, которые они защищают, показаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока можно заменить печатную плату или припаять провода для замены перегоревших токоведущих дорожек.

С 1998 г. , со стороны автомобилей, взамен блока 17.3722, установлены монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят.Если старый блок меняют на новый, то необходимо установить датчик включения электровентилятора нового образца. Некоторые отличия существуют в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. он рядом с разъемом X11.

Для коммутации главных цепей автомобиля используется комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства.Запорный стержень противоугонного устройства выдвигается, если ключ установлен в положение «Стоянка» и вынут из замка. После этого поверните рулевое колесо так, чтобы вал вошел в паз на рулевом валу, заблокировав его. Стопорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.». Выключатель зажигания также оборудован механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы перезапустить стартер, необходимо повернуть ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной световой сигнализации, прикуривателя, абажура, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранена). Реле впрыска и предохранители расположены рядом с контроллером, под полкой магазина на панели приборов.

Электрические схемы автомобилей приведены в приложениях.

При ремонте электрической системы отсоединить «-» клемму аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к выгоранию дорожек печатной платы и, возможно, к возгоранию.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

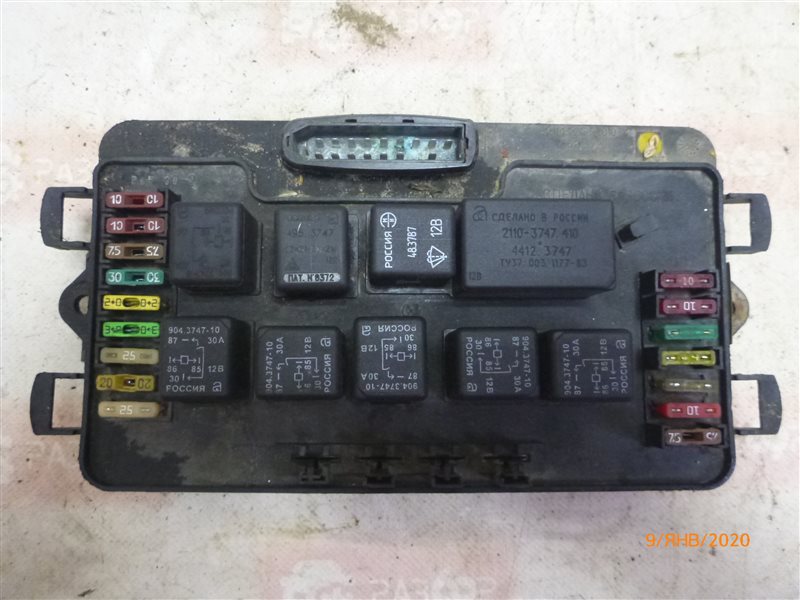

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле обогрева заднего стекла; К8 — дальномер
ему фар;
К9 — реле ближнего света;
F1 — F16 — предохранители;
б — монтажный блок 17. 3722;
c — монтажный блок 2114-3722010-60.

Цепи предохранителей

Номер предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (на момент включения).
Реле стеклоочистителя фар (контакты).
Клапан включения омывателя фар
4 (16 A)
F7 (30 A)
Очистители фар (в рабочем режиме).
Реле стеклоочистителя фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя окон.
Редуктор электродвигателя очистителя заднего стекла.
Таймер омывателя заднего стекла.
Клапаны включения лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа
Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Внутреннее освещение
6 (8 А)
F6 (30 А)
Электроэнергия передних дверей.
Реле питания
7 (8 A)
F10 (7,5 A)
Освещение номерного знака.
Фонарь капота.
Лампы осветительные приборы.
Контрольная лампа внешнего освещения.
Подсветка обогревателя табло.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (стояночный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (стояночный свет).
Задний правый фонарь (стояночный свет)
11 (8 A)
F2 (10 A)
Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).
Сигнальная лампа
12 (16 A)
F4 (20 A)
Обогрев заднего стекла.
Реле (контакты) обогрева заднего стекла.
Патрон для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа дальнего света фар
15 (8 A)
F13 (7,5 A)
Левая фара (ближний свет)
16 (8 A)
F12 (7,5 A)
Правая фара (ближний свет)
* Цифры с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17. 3722.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них означает. Часто на машине вылетает какая-то электрика, не работают дворники, фары, габариты и т.д. Прежде всего, в этой ситуации нужно проверить предохранители.

Блок предохранителей находится под капотом возле лобового стекла

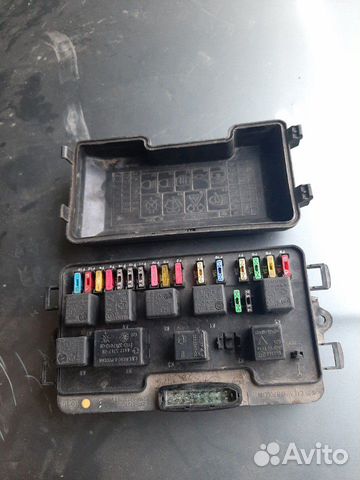

Нажав на 2 защелки снимаем крышку с блока предохранителей

Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные клещи, если их нет, воспользуйтесь плоскогубцами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

Предохранитель No.	Защищенные схемы
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Cleaner Relay фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла. Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы).Внутренний свет
6 (8 А) F6 (30 А)	Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7,5 А)	Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7.5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А)	Фара правая (стояночный свет). Фонарь задний правый (боковой маркер)
11 (8 А) F2 (10 А)	Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А)	Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8 А) F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Фары
15 (8 А) F13 (7,5 А)	Фара левая (ближний свет)
16 (8 А) F12 (7,5 А)	Фара правая (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
KZ — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
Kb — реле включения звуковых сигналов;
K7 -Реле включения обогрева заднего стекла;
K8 — Реле включения дальнего света фар;
К9 — реле ближнего света;

Предохранитель задней противотуманной фары находится под панелью со стороны водителя

Реле в салоне ВАЗ 21099. Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара устанавливается 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

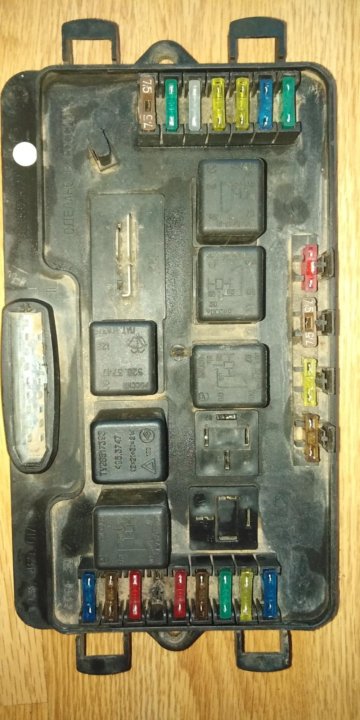

Монтажный блок старый (первый)

Монтажный блок нового образца (аналог первого)

Они почти такие же, только в новой модели другое расположение реле и предохранителей и сами предохранители «ножевые», которые держатся хорошо.У них 11 реле и 16 предохранителей. Разъем Ш11 сбоку, контакты обращены в салон. Оба имеют прозрачную редкую крышку.
Блок нового образца имеет одну плату, ее легче ремонтировать и паять.

Технические характеристики:
Размеры: есть три предохранителя для размеров (7, 9 и 10), и они питаются от Ш4 / 4, Ш4 / 13 и Ш3 / 13 через кнопку и поворотный переключатель, а это Сделано для функции «стояночный свет»: вытащив ключ, можно включить поворотный переключатель левого или правого габаритов, при этом подсветка номера и приборов не включалась. И на кнопку включены все габариты и подсветка.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключался напрямую к кнопке размера.

Вентилятор: при подаче массы с датчика на Ш6 / 9 было включено реле К9 (при включенном зажигании) и на Ш5 / 5 на вентилятор подавался плюс.

Очистители фар: при включении света появился плюс на Ш3 / 8, затем на предохранитель 3, от него на реле очистки фар К6.Если включить омыватель лобового стекла, то включилось реле, а если были включены фары, то на моторы на Ш7 / 3 поставили плюс.

Если осталась кнопка стеклоочистителя фар, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), и она включалась кнопкой через контакты Ш6 / 7 и Ш4 / 15.

Заряд генератора: эти блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7 / 9) подавалось через лампу заряда от Ш4 / 18 и резисторов 100 Ом 2 Вт от зажигания. На блоке может не оказаться нового образца резисторов, а значит, генератор на холостом ходу возбуждаться не будет, а может быть, Ш7 / 9 был подключен только к Ш7 / 4, который нигде не был подключен (видимо что-то в проводку переделывали, но мы ничего про это не знали). Так что если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Было реле задержки омывателя заднего стекла К1, чтобы мы на долю секунды отжимали рычаг от себя до упора, а вода текла еще пять секунд.Чтобы мы не отвлекались от дороги на мытье заднего стекла.

Фары задние противотуманные.
От кнопки размера зеленый провод шёл на предохранитель (болтался рядом с кнопкой, питание появлялось, если фары включались близко или далеко), от него на кнопку, от кнопки на Ш2 / 10 и на задние фонари.

Ш3 / 21 подключили к Ш11 / 17, почему не понятно. И почему Ш10 тоже непонятно.
Ну есть какие-то аномалии, где есть дырочка под реле исправности лампы К4, но контактов нет, то есть перемычки не нужны, все уже подключено напрямую в колодке.
Реле:
K1 — Реле времени омывателя заднего стекла

K3 — Реле стеклоочистителя
K4 — Реле контроля исправности ламп (или перемычек, или ничего)
K5 — Реле дальнего света фар
K6 — Реле поворота на очистителях фар
K7 — Реле стеклоподъемника
K8 — Реле включения звукового сигнала
K9 — Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10 — Реле включения обогрева заднего стекла
K11 — Реле ближнего света фар
Выключатели:
1 (8A) Правая противотуманная фара, индикатор ON
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар (в момент включения) Реле очистителя фар (контакты ) Клапан переключателя омывателя фар
4 (16A) Стеклоочистители (в работе) Реле стеклоочистителя (катушка) Электродвигатель вентилятора обогревателя Электродвигатель омывателя лобового стекла Электродвигатель очистителя заднего стекла, Реле времени омывателя заднего стекла, Активация омывателя лобового и заднего стекла Реле клапана (катушка) включения электровентилятора системы охлаждения двигателя. Реле (катушка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения перчаточного ящика
5 (8А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонарь заднего хода) .Реле включения мотора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя) Приборы. Маршрутный компьютер. Реле питания стеклоподъемников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари (стоп-сигналы) Внутренние дополнительные фонари Передние электрические стеклоподъемники Реле электрического стеклоподъемника (контакты)
7 (8A) Подсветка номерного знака Подголовник Лампа приборов Внешний сигнальный фонарь
8 (16A) Электродвигатель вентилятора охлаждения двигателя и ВКЛ. реле (контакты). Звуковой сигнал и реле включения
9 (8A) Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10 (8A) Правая фара (габаритный свет) Правый габаритный огонь (габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме сигнализации) Контрольная лампа сигнализации
12 (16А) Обогрев элемента заднего стекла Реле обогрева заднего стекла (контакты) Гнездо для переносной лампы Прикуриватель Маршрутный компьютер Реле часов и мотор-редукторы замков дверей
13 ( 8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет). Контрольная лампа дальнего света
15 (8A) Левая фара (ближний свет)
16 (8A) Правая фара (ближний свет)
Предохранитель задней противотуманной фары (8A) с этим типом монтажных блоков расположен рядом с их выключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старая модель и новая модель.

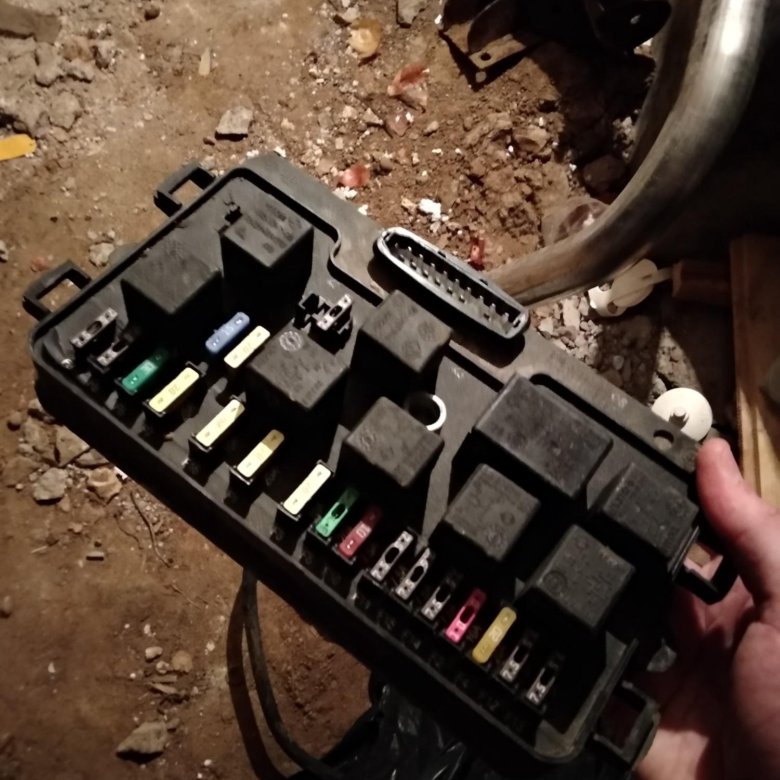

Самый популярный блок, который поставлялся с Европанелью

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и есть либо очиститель фар, либо реле вентилятора), количеством предохранителей. на размер и сами предохранители маркируются по-разному. Разъем Ш11 находится вверху.

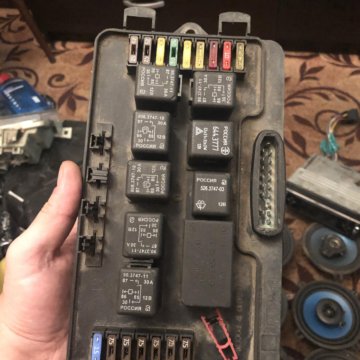

Блок, который на верхнем фото состоит из одной доски, легче ремонтировать.

Блоки с 9 реле (и первый на фото и второй на фото) двух типов:

Первый тип блоков с 9 реле: К1 — реле очистки фар
В них:
Вентилятор: на Ш5 / 5 плюс питается напрямую, а вентилятор включался подключением к массе с датчиком или реле управляемое инжекторными мозгами.
Поэтому иногда возникает ситуация, когда после замены блока вентилятор не выключается. Нужно встроить реле.

Габаритные размеры: в связи со снятием габаритного света решили поставить 2 предохранителя (F10 и F11), а на них повесить габариты и фары, и питались они только от Ш4 / 4, который пошел на кнопка.
Значит: не будет стояночного света.

Сработавший предохранитель был брошен на стеклоподъемники (на этих блоках это F6), на блоке с 11 реле они запитались от предохранителя освещения салона и стоп-сигналов.
Очистители фар: тоже были запитаны, но реле включалось подачей плюса (от кнопки) на Ш2 / 16.
Заряд генератора: Ш7 / 9 (для ген) и Ш4 / 18 (приборка) всегда связаны вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: подключается напрямую без реле, то есть пока держим рычаг, льется вода.

Задние туманки
Возможны 2 варианта разводки панели приборов:
— Кнопка фиксации: при включении фар выходило питание Ш3 / 8 на предохранитель 1. От него на реле очистки фар и через Ш3 / 21 к кнопке. От кнопки на Ш2 / 10 до фонарей.
— Кнопка без фиксации: есть реле противотуманных фар, запитывается от болтающегося рядом предохранителя (постоянный плюс). К нему идут «разрешительные» провода от кнопки габаритов и передних противотуманных фар.Реле управляется подачей минуса от кнопки, подает питание на Ш2 / 10 на задние курганы.

На автомобилях с E-Gas (с 2011 г.) на Ш3 / 21 постоянное питание силового агрегата. Он управляет замком дверей и задними противотуманными фарами. В этом варианте используется кнопка без фиксации.

Второй тип блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Очистители фар: их реле заменило реле вентилятора, поэтому Ш2 / 16 (плюс от кнопки) перешло непосредственно на Ш7 / 3 к реле под капотом, которое включает моторы. А на Ш3 / 21 постоянный плюс подавали на иммобилайзер (точнее, на силовой агрегат, там же реле заднего противотуманки) и центральный замок.
Вентилятор: освобожденный контакт Ш3 / 8 (был плюсом от фары) и Ш3 / 13 (был плюсом от габаритов на высоких и низких торпедах) питают обмотку, эти контакты идут на проводку инжектора, а с Им он включал реле К1, а Ш5 / 5 питался плюсом на вентилятор.

Поэтому иногда возникает ситуация, когда вентилятор работает на свету и габаритах, а иногда вообще не работает.Нужно переподключить, либо поставить перемычку и вынуть реле.
В остальном как на шестидесяти.
Ну, когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому что они рядом), начали применять Ш6 / 1, его подключили к переключателю фонарей заднего хода, а на Ш2 / 9 (семнадцатого был подключен к Ш11 / 19) появился плюс в том, что пилил иммобилайзер-блок силового агрегата при включении задней передачи. .. Это в основном для автомобилей с электронной педалью газа.
Реле:
K1 — Реле включения очистителей фар
OR
K1 — Реле включения вентилятора двигателя (E-Gas)
K2 — Реле-прерыватель указателей поворота и сигнализации
K3 — Реле стеклоочистителя
K4 — Реле контроля исправности стоп-сигналов и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения стеклоподъемников
К6 — Реле включения звукового сигнала
К7 — Реле включения заднего стекла обогрев
K8 — Реле включения дальнего света фар
K9 — Реле включения ближнего света фар
Автоматические выключатели:
F1 (10A) Очистители фар (в момент включения) Реле омывателя фар (контакты) Клапан выключателя омывателя фар
OR
F1 (20A) Реле, выключатель фонарей и задних противотуманных фонарей.Блок управления дверным замком. Мотор-редуктор замка двери (E-Gas)
F2 (10A) Лампы, указатель поворота и реле сигнализации (в режиме сигнализации) Контрольная лампа и выключатель сигнализации
F3 (10A) Лампа освещения салона Лампа освещения салона Лампа освещения выключателя зажигания Стоп-сигнал фонари Маршрутный компьютер Память пробега Блок BSK Освещение багажника
F4 (20A) Прикуриватель Реле обогрева заднего стекла (контакты) обогрев заднего стекла Патрон обогрева переносной лампы
F5 (20A) Электродвигатель вентилятора охлаждения двигателя и реле включения (контакты) Зуммер и реле ВКЛ
F6 (30A) Переключатели стеклоподъемников. Электрические стеклоподъемники. Выключатели электрического стеклоподъемника (контакты)
F7 (20A) Электродвигатель вентилятора отопителя Электродвигатель омывателя Электродвигатель омывателя заднего стекла Реле выключателя (катушки) стеклоочистителя Лампа в перчаточном ящике Стеклоочиститель фар (в работе) Реле стеклоочистителя (обмотка) фар
Заднее стекло Выключатель и индикатор обогрева (не используются в E-Gas)
F8 (7,5 A) Правая противотуманная фара
F9 (7,5 A) Левая противотуманная фара.
F10 (7.5A) Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) Подсветка номерного знака Нижний фонарь Освещение приборов Контрольная лампа наружного освещения
Для E-Gas, дополнительный блок управления силовым агрегатом
F11 (7.5A) Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
F12 (7,5A) Правая фара (ближний свет)
F13 (7,5A) Левая фара (ближний свет)
F14 (7,5A) Левая фара (дальний свет) ) Контрольная лампа дальнего света
F15 (7,5А) Правая фара (дальний свет)
F16 (15А) Реле-прерыватель указателей поворота и аварийной световой сигнализации (в режиме указателя поворота). Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Задние фонари (фонарь заднего хода). Мотор-редуктор и реле включения стеклоочистителя.Катушка генератора (при запуске двигателя). Подсветка переключателя внешнего освещения. Блок БСК. Маршрутный компьютер. Реле включения стеклоподъемников и обогрева сидений (обмотка). Выключатель аварийной сигнализации.
На E-Gas, блок управления дополнительным силовым агрегатом, выключатель стоп-сигнала, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

На все карбюраторные автомобили семейства Самара 1 и на запчасти карбюраторных машин семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые.Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также управляются реле сильноточных и дополнительных цепей — стартер, противотуманные фары, подогрев сидений и другие. Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.

Различия между блоками крепления предохранителей ВАЗ

Каталожный номер монтажного блока старой модели — 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость. В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в другом месте.

Еще одно отличие — в новой модели монтажного блока использован предохранитель другого типа, более устойчивый к влаге.Чтобы отличить один агрегат от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам невозможно прочитать текст на обложке, удалите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• короткое замыкание из-за загрязнения.

Когда вода попадает внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольное включение / выключение / переключение режима;
• проблемы с магнитолой;
• прерывистое зажигание;
• нечеткая работа дворников или омывателей;
• нечеткое срабатывание звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить блок крепления предохранителей ВАЗ

Базовые процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумулятора.
• Откручиваем две гайки по бокам блока (он находится на водительской стороне моторного отсека вверху).
• Поднимите устройство как можно дальше и вытащите все разъемы снизу.
• Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед тем, как разбирать монтажный блок, распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, где какие реле установлены, потому что описание деталей присутствует на внутренней стороне крышки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
• После этого откручиваем саморезы, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. О большинстве новинок ниже. Но бывает и наоборот, ведь блоки выпускает не только АВТОВАЗ. Используйте тонкую отвертку с плоским жалом, чтобы отделить обе половины корпуса.Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите плату на крепления одной половины корпуса, затем наденьте на другую половину и осторожно сожмите их, чтобы они соединились. Если вы не можете соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново. Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Внимательно посмотрите на дорожки печатной платы. Если вы обнаружили грязь где-то между дорожками, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Проделайте эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

Заменить, если он загрязнен или окислен. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику.Не опрыскивайте разъемы аэрозолем для очистки контактов, высока вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатную плату невозможно отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед тем как сделать это, убедитесь, что он подходит для вашего устройства, сравнив каталожный номер вашего устройства и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.

Схема

Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви — произведенные до 1998 года и выпущенные после 1998 года.

Старые автомобили оснащены блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, выпуск которых начался в 1998 году, здесь блок питания имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива — карбюраторной или инжекторной — вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и форсунки одинаковые.

Нужный монтажный блок тоже везде одинаков — в моторном отсеке напротив водительского сиденья, почти под самим лобовым стеклом.

Различия

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

• Детали монтажного блока имеют разную маркировку;
• Номинал предохранителя другой;
• Новый блок питания не имеет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

Блок питания старого образца

Для начала рассмотрим блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Реле

Кроме обозначений предохранителей, вам будет не лишним узнать какое реле в монтажном блоке за какие функции отвечает.

Блок питания нового типа

Здесь блок-схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большая часть сохранившихся в эксплуатации до наших дней девяток — модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Реле

Что касается реле в монтажном блоке нового образца на ВАЗ 2109, то здесь распиновка следующая.

Необходимо не только разбираться в расположении того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если ваше оборудование вышло из строя, вы должны сначала проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный предохранитель или реле несложно. Для этого вам понадобится:

• Поднимите капот и отсоедините минус от АКБ … Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то автомобиль в этот момент не должен находиться под напряжением;
• Найдите монтажный блок.Он расположен в моторном отсеке напротив водительского сиденья прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы его снять, просто отожмите защелки по бокам;
• Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема, показывающая расположение того или иного предохранителя, реле. Просто найдите элемент, который отвечает за вышедшее из строя оборудование по таблицам выше;
• Снимите предохранитель. Все монтажные блоки снабжены специальными плоскогубцами. Не рекомендуется извлекать предохранители вручную. Реле снимаются небольшими покачиваниями вверх и вниз;
• Заменить вышедший из строя компонент.

Неисправность предохранителя определяется по расплавленной нити накала. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, поставить на место клемму аккумулятора и проверить работу оборудования.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача блока питания — не допустить поломки электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля.То есть блоки крепления форсунки и карбюратора одинаковые.

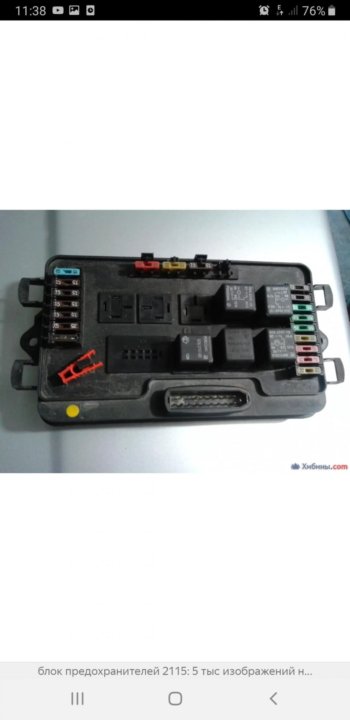

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — произведенные до 1998 года и выпущенные после 1998 года. Старые автомобили оснащены блоком питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.

Различия между старой и обновленной версиями заключаются в следующем:

• Элементы монтажного блока имеют разную маркировку.
• Номинал предохранителей другой.
• В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная	Сила тока	Номер предохранителя
Запасной	10A	F1
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота	10A	F2
Освещение салона, стоп-сигналы задние	10A	F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла	20A	F4
Клаксон	20A	F5
Запасной	30A	F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки	30A	F7
Запасной	7. 5А	F8
Запасной	7,5A	F9
Фара левая	7.5A	F10
Фара подвесная правая	7.5A	F11
Фара ближнего света правая	7,5A	F12
Фара ближнего света левая	7.5A	F13
Фара дальнего света, левая, контрольная лампа включения дальнего света	7.5А	F14
Фара дальнего света правая	7.5A	F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давления масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийки, указатели поворота	15A	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Отказ предохранителя можно определить по расплавленной нити накала — плавкого элемента, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:

Добрый день.Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после этого перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109, 21099 и как они меняются. подробная схема предохранителей в монтажном блоке.

Код поставщика:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099 :

Открываем капот. Вы увидите монтажный блок под лобовым стеклом.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующий шаг — взять предохранитель и заменить его.

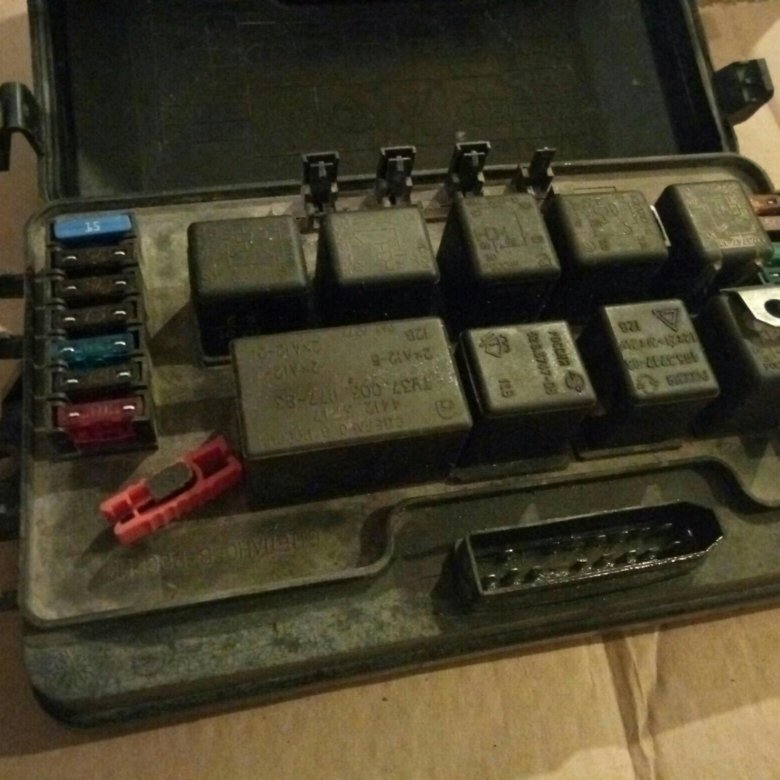

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Ремонт ваз 2115 в домашних условиях. Замена акустической системы

Раздел будет интересен всем, кто ищет современное руководство по ремонту ВАЗ 2115, 2114 или 2113. Здесь любой водитель найдет подробную инструкцию по диагностике, замене или ремонту неисправной детали. Материалы представлены в виде фотоотчетов и видеороликов , что делает их наглядным пособием, намного лучше, чем печатный аналог от производителя. Они позволят даже начинающим владельцам в кратчайшие сроки освоить любую процедуру ремонта.

Даже если на данный момент ремонт ВАЗ 2113 своими руками не требуется, следует знать ряд процедур, которые чаще всего интересуют автовладельцев. Ознакомление с мануалом для каждого из них позволит быстро устранить поломку и восстановить работоспособность детали станка. Как и в случае с другими представителями семейства Samara 2, водителю потребуется информация о замене ламп в оптике, ремонте газораспределительного механизма, диагностике системы охлаждения и т. Д.

Для тех, кому предстоит ремонтировать ВАЗ 2114 своими руками, не будут лишними знание того, как он проводится. Для профилактики или в тяжелых условиях может потребоваться операция. Не менее полезным окажется руководство по ремонту ВАЗ 2114, в котором подробно описывается ВАЗ 2114 в фарах и салоне автомобиля.

Для владельцев пятнадцатой модели станет актуальной инструкция, как выполняется ВАЗ 2115. Эта деталь часто выходит из строя и не подлежит ремонту, что делает эти знания обязательными для тех, кто заинтересован в ремонте ВАЗ 2115 своими руками.

Если вас интересует конкретная проблема, то на страницах портала вы всегда можете оставить свой вопрос более опытным автомобилистам и профессиональным механикам. Вскоре после его публикации последует полноценный ответ, который поможет справиться с проблемой в эксплуатации автомобиля.

ВАЗ 2113 — история модели

Модель выпускалась с 2004 по 2013 год. Трехдверный «хэтчбек» стал доработанной версией «восьмерки» и получил 1.5-литровый инжекторный двигатель мощностью 77 л.с. С 2007 года автомобиль оснащается новым двигателем большого объема (1,6 л), соответствующим стандарту ЕВРО-3.

ВАЗ 2114 — история модели

Как и ВАЗ 2113, модель стала рестайлингом ВАЗ 2109 предыдущего поколения. Она получила множество комплектующих, что повысило комфорт автомобиля. ВАЗ 2114 выпускался с 2001-2013 гг. За это время он претерпел несколько изменений , большая часть которых касалась двигателя.

ВАЗ 2114 — 5-дверный хэтчбек. Отличительная особенность У модели обновилась передняя часть кузова, затронувшие фары, капот, решетку радиатора и т.д. Внутри салона также есть нововведения — «европанель», отопитель нового дизайна, регулируемый руль. Под капотом ВАЗ 2114 располагались следующие двигатели:

• 8-клапанный двигатель 1,5 ВАЗ 2111;
• Двигатель 8-ми клапанный 1,6 ВАЗ 21114;
• Двигатель 8-ми клапанный 1,6 ВАЗ 11183;
• 16-клапанный двигатель 1.6 ВАЗ 21124;
• Двигатель 16-ти клапанный 1.6 ВАЗ 21126.

ВАЗ 2115 — история модели

ВАЗ 2115 стал первой моделью в Самарской 2 серии. Его выпуск начался еще в 1997 году и продолжался до 2012 года. Сначала на машине были только модели с карбюраторными двигателями, затем их сменили инжекторные. В 2008 году модель прошла рестайлинг.

Как известно, любой автомобиль, будь то ВАЗ 2115 или ВАЗ 2115, нуждается в плановом профилактическом обслуживании … Ведь многие автокомпоненты изнашиваются из-за трения друг о друга, изделия из резины подвержены старению.Также в эксплуатации автомобиля может произойти нарушение регулировочных параметров … Многие автовладельцы при ремонте своими руками предпочитают обращаться в автосервис. Однако это личное дело каждого из водителей. Главное не забывать о необходимости периодических осмотров.

Например, такой неприятности, как замена термостата, можно избежать, если вовремя обратить внимание на неисправности в агрегате. В целом, ремонт и обслуживание ВАЗ 2115 включает в себя, помимо ремонтных работ, осмотр и регулировку агрегатов, а также их смазку.

Частота проверки автомобилей

Понятно, что для владельцев это возможность избежать больших затрат, в частности, сэкономить на зарплате автомехаников в сервисе. Заменить, например, радиатор отопителя вполне под силу даже начинающему водителю. Однако владельцам транспортных средств следует сосредоточиться на профилактическом обслуживании. Такой подход позволит вам свести ремонт автомобилей ВАЗ 2115 к минимуму, тем самым сэкономив как ваше время, так и финансовые ресурсы. Чтобы не пришлось ремонтировать ВАЗ 2115 своими руками, сделайте своевременный осмотр своего автомобиля.

Техобслуживание через 15000 км

Самой первой «вехой» на пути вашего автомобиля считается 15 000 км. На этом этапе следует провести следующие манипуляции:

• проверить работу замков автомобиля и целостность лакокрасочного покрытия кузова,
• проверяют состояние всех без исключения элементов задней и передней подвесок (петли, защитные кожухи, шаровые опоры, сайлентблоки). На этом этапе вам может потребоваться ремонт подвески,
• проверена герметичность систем охлаждения, питания и тормозов,
• проверка люфта рулевого колеса,
• проверить уровень охлаждающей жидкости и электролита в АКБ,
• контролируется натяжение ремня в приводе генератора, а также проводится его визуальный осмотр для проверки работоспособности,
• контролируется работа всей электроники, проводится комплексная проверка генератора,
• проводится комплексная проверка системы зажигания — может потребоваться ремонт реле втягивающего устройства стартера,
Проанализировано
• посторонних шумов (если есть). Они могут быть вызваны неисправностями в двигателе, коробке передач и других компонентах,
• проверяет эффективность задних и передних тормозов. Кроме того, контролируется ход педали тормоза,
• требуется замена масляного фильтра в картере двигателя и масла,
• проверены передние тормоза (состояние колодок в них),
• уровень масла в коробке передач проверен,
• необходимо смазать дверные петли и прочистить сливные отверстия на дверях.

Следующим, не менее важным этапом является достижение пробега 30 000 км. На данном этапе выполняются:

• проверка герметичности соединений в узлах,
• Контроль хода педали сцепления и свободного хода педали тормоза,
• проверка работоспособности регулятора давления,
• затяжка креплений агрегатов и агрегатов двигателя. Эта манипуляция также необходима, если ремонтировали двигатель ВАЗ 2115,
• замена элементов воздушного фильтра,
• очистка и смазка клемм и зажимов аккумуляторной батареи,
• балансировочные колеса и регулировка углов установки,
• замена свечей зажигания,
• может потребоваться отремонтировать амортизатор или проверить состояние задних тормозных колодок на этом этапе,
• промывка деталей карбюратора и топливного насоса, замена фильтра,
• смазка замочной скважины.

Если периодически проводить профилактические осмотры на ВАЗе, то ремонт рулевой рейки, например, обойдется гораздо дешевле, чем если игнорировать все возможные признаки неисправности и «заехать» до точки, когда весь агрегат не подлежит ремонту. То же можно отнести и к такой операции, как ремонт ходовой части — везде своевременная диагностика считается менее затратной.

Регулярные проверки автомобилей

Итак, если вы используете свой автомобиль постоянно, то регулярные проверки нужно проводить каждые пятьсот километров.К таким работам относятся: проверка уровня масла в картере, проверка охлаждающей и тормозной жидкости в соответствующих системах, а также электролита в АКБ. Также следует следить за давлением в шинах. Если вы редко пользуетесь автомобилем, это нужно делать перед каждой поездкой.

Придание автомобилю «необычного выражения лица» — причина и цель любого тюнинга. Применительно к ВАЗ 2115 этот процесс часто сводится только к внешним изменениям, ввиду вполне приличных динамических качеств модели. Некоторые варианты самостоятельной доработки авто рассматриваются ниже в этой статье.

Тюнинг салона ВАЗ 2115

Из всего многообразия доработок салона пятнадцатой модели ВАЗ чаще всего устанавливается кондиционер. При этом следует учитывать, что рассматриваемая модель конструктивно не предусматривает специального места для этого устройства. И его работа станет дополнительной нагрузкой на генератор, что повлечет за собой увеличение расхода топлива.

Есть место под кондиционер после снятия торпеды и руля, причем правильное подключение описано в инструкции.Схематично это делается так:

• Компрессор, фреон, вентилятор подключены;
• Для доступа к деталям кондиционера они соединяются с воздуховодами;
• Нельзя пренебрегать использованием предохранителей.

Установка стеклоподъемников — еще один вариант тюнинга «тега». Выбирая комплект, следует обратить внимание на то, для каких дверей он предназначен. Некоторые из них подходят только для входных дверей.

Для улучшения шумо- и виброизоляции салона салон выполнен с обивкой.Сделать это можно самостоятельно, особое внимание уделяя эстетической герметизации швов.

Комфорт вождения для водителя и пассажиров добавят перетянутые по вкусу сиденья с возможностью установки их обогрева или повышения эластичности.

А раз уж вы взялись облагородить своего «железного коня» как внутри, так и снаружи, то не лишним будет еще и установить такое полезное устройство, как автомобильный видеорегистратор 3-в-1. Хорошего качества данное устройство можно приобрести в интернет-магазине Xaxatun по отличной цене.

Панель тюнинга ВАЗ 2115

Улучшить панель пятнадцатой модели ВАЗ можно, поработав с подсветкой. В этом помогут диодные лампочки. Технически соединить их несложно, нужно лишь внимание и настойчивость. Выбор более модного радио и замена динамиков эффектно преобразят исходный вариант дизайна.

Тюнинг бампера ВАЗ 2115

Бампер одним из первых менял при тюнинге хозяин ВАЗ 2115. Самодельный вариант данной конструкции отличается от заводского аналога доступной ценой, малым весом, термостойкостью, сохранением формы и объема в течение длительного времени, не гигроскопичен.

Для творческого процесса потребуются инструменты и материалы:

• Пенополиуретан или полистирол;
• Стекловолокно;
• Смола эпоксидная;
• Пластилин технический;
• Шпатлевка;
• Праймер;
• Наждачная бумага;
• Краска;

Аналогично начинается работа с передним и задним бамперами, с бумажного эскиза.Затем рисунок переносится на материал, форма аккуратно вырезается ножом. Полученная заготовка промазывается эпоксидной смолой (для пенопласта поверхность предварительно обрабатывается техническим пластилином) и оклеивается стекловолокном. Высохшая поверхность шлифуется, обрабатывается шпаклевкой, просушивается, затем наносится грунтовка. Последний этап — покраска.

В процессе создания нового бампера автовладельцу потребуются терпение и аккуратность, а также навыки маляра, инженера, скульптора и дизайнера.

При рассмотрении всевозможных доработок автомобилей отечественного автопрома довольно много внимания уделяется замене двигателя.

Установленные блоки питания на ремонтопригодные имеют относительно простую конструкцию. Поэтому вы можете внести изменения в дизайн самостоятельно и с минимальными затратами. Подумайте, как можно увеличить мощность транспортного средства.

Современные технологии — чип-тюнинг

Многие сторонники классики отдают предпочтение автомобилям без установленного блока управления двигателем.Так называемые мозги нередко становятся причиной нестабильной работы двигателя, так как при неправильной работе могут возникнуть проблемы разного рода. Однако наличие блока управления также позволяет вносить изменения в работу двигателя с минимальными затратами.

Многие автолюбители проводят чип-тюнинг, так как таким образом можно увеличить мощность двигателя транспортного средства примерно на 20% без увеличения расхода топлива. К важным моментам рассмотренного способа увеличения мощности отнесем следующие пункты:

• Возможность увеличения мощности обусловлена ​​тем, что на заводе устанавливаются щадящие настройки, не реализующие западный потенциал двигателя.Если выставлены значения максимальной мощности, то настройка невозможна.
• Такой тюнинг можно проводить только в хорошем техническом состоянии.
• Обратим внимание на то, что работа занимает всего несколько часов, двигатель разборке не подлежит, изменения вносятся с помощью компьютера, который подключается через программатор.
• Результат при условии исправного технического состояния двигателя оправдает ожидания — увеличение мощности отразится не только на индикаторах в ЭБУ, но и будет ощущаться во время движения.

Несмотря на то, что часто можно встретить мнение о возможности самонастройки такого тюнинга, отметим, что работу стоит доверить профессионалу, так как при неправильной установке прошивки двигатель и другие системы работать не будут. правильно.

Более того, если не провести диагностику и не выявить проблему, то ресурс блока питания значительно уменьшается.

Распредвалы с доработанными кулачками

Другой популярный метод модификации двигателя — установка нового распредвала с измененным профилем кулачка.Встретить его в продаже можно довольно часто. К особенностям этого метода увеличения мощности двигателя можно отнести:

1. Изменение профиля кулачков вызывает сдвиг фаз газораспределения. В этот момент можно значительно увеличить мощность и крутящий момент, что повлияет на динамику разгона автомобиля.

2. В некоторых случаях вместе с распределительным валом устанавливается также ведущий шкив составного вала. Это также позволяет значительно увеличить мощность двигателя автомобиля.

Боковая панель: Важно: При установке нового распредвала следует учитывать, что смешение фаз газораспределения приводит к значительному увеличению расхода топлива и уменьшению срока службы двигателя. Поэтому выбор версии распредвала следует проводить внимательно.

Изменение объема камеры сгорания

Классический метод увеличения мощности двигателя — увеличение объема камеры внутреннего сгорания.

Для этого проводится:

• Разборка двигателя и его полная разборка с последующей сборкой и правильной установкой … Как ни странно, правильную разборку под силу не каждому, так как есть определенные нюансы.
• Поворот цилиндров и установка новых шатунов, цилиндров.
• Еще одна доработка, приводящая к увеличению объема цилиндра.

Такой способ изменения мощности двигателя позволяет добиться достаточно хороших результатов.

Однако стоит помнить, что увеличение объема камеры сгорания вызывает увеличение расхода топлива. Также работа достаточно сложная для выполнения, требует специального оборудования и большого опыта.Допущенные ошибки значительно сокращают ресурс двигателя.

Защита силового агрегата от ударов

Следует иметь в виду, что сейчас речь идет не только об увеличении его мощности. Также можно установить специальную защиту поддона, которая часто страдает от ударов. Качество внутренних дорог находится на довольно низком уровне.

Большой камень, яма и другие неровности повредят поддон, при быстром течении масла давление рабочей жидкости в нем понижается.Отсутствие масляного датчика определяет, что после повреждения картера часто происходит заклинивание двигателя.

Решить проблему можно, установив в качестве защиты стальную пластину. Сложность такой настройки заключается только в создании креплений. Результат оправдает ожидания. Стальной лист амортизирует все сильные удары, что повысит надежность силового агрегата. Работу можно проводить самостоятельно, для чего достаточно иметь стандартный набор инструментов со сверлом по металлу и подъемником.На смотровой яме сложно выполнить работу из-за неудобств.

Мнение эксперта

Илья. Осуществляет чип-тюнинг, остался доволен. Увеличение мощности на 15% от начального значения — очень хороший результат. Предложили увеличить еще больше, но решили, что высокая нагрузка вызовет необратимые сбои. Езжу уже год и проблем не возникает. PS: нужно уделять внимание своевременному обслуживанию, использовать качественное масло и все будет в порядке.

Артем.Занимаюсь растачкой цилиндров. Работа сложная, требует высокой точности, но результат радует всех заказчиков. Установив другие детали спортивного типа, можно увеличить мощность на несколько десятков лошадей, которые будут реагировать на каждое нажатие педали селектора.

Видео тюнинг двигателя ВАЗ 2115

При проведении работ по изменению дизайна салона рекомендуется проявить фантазию, проявить творческие порывы на автомобиле. Данная рекомендация обусловлена ​​тем, что именно внутри транспортного средства находится большое поле для работы, так как практически все изменения не запрещены правилами дорожного движения и вызовут проблемы при перерегистрации автомобиля.Также не стоит забывать, что сбои в настройке экстерьера сразу попадут в глаза прохожим и другим водителям, а если тюнинг салона не удастся, все можно изменить, причем в любой момент.

Из отечественных автомобилей Отметим — модель изначально имеет довольно привлекательный экстерьер и среднее качество сборки, в умелых руках она может стать настоящим шедевром искусства автонастройки.

Перетяжка салона автомобиля

Вы можете существенно изменить дизайн салона автомобиля, применив другой материал для отделки панелей.Такой вид работы называется перетяжкой. Он позволяет заменить старую ткань на новую.

Какова будет окончательная стоимость такой доработки — все зависит от предпочтения заказчика и его выбора. Существует довольно много разных материалов, которые можно использовать для обивки салона автомобиля. К особенностям рассматриваемой работы можно отнести следующие пункты:

• Самостоятельно провести качественную перетяжку достаточно сложно.Для этого нужно иметь определенные навыки и снаряжение. Желательно доверить работу настоящим профессионалам, которые специализируются на предоставлении подобных услуг. Только в этом случае можно быть уверенным, что результат оправдает желание.
• Если обратиться в компанию, выполняющую такие работы, то можно рассчитывать на то, что специалисты порекомендуют по выбору материала. При этом следует учитывать, что не стоит останавливаться на очень ярких материалах, привлекающих много внимания. Интерьер должен быть нейтральным, так как только в этом случае можно снизить нагрузку на глаза во время длительной поездки.
• Если делать тюнинг, то качественный. Рекомендуем отказаться от искусственных материалов, которые прослужат недолго. Пример использования искусственного материала — ваш старый салон. В то же время новая ткань выйдет на это состояние всего за пару лет. Если использовать заменитель, то это дорого. Дешевые материалы восприимчивы к ультрафиолетовому излучению, быстро изнашиваются, пролитый кофе невозможно удалить.

Как уже было сказано, окончательный результат во многом зависит от качества работы.

Если перетяжка не будет выполнена хорошо даже при использовании хорошего материала, то работа будет напрасной. Поэтому не стоит экономить на профессиональном выполнении работы.

Замена акустической системы

Еще один способ существенно изменить интерьер автомобиля — установить новую акустику. Хороший звук в автомобиле — мечта многих автовладельцев. Штатная, мягко говоря, некачественная. Также не стоит забывать о магнитоле, проигрывающей треки.

Он тоже должен быть качественным, иначе установка дорогой акустики не улучшит звук. Замена акустической системы должна производиться с учетом информации ниже:

1. Чтобы звук в машине был объемным, необходимо установить сразу несколько дополнительных динамиков. В то же время вы можете выбрать качественные твитеры, не обладающие большой мощностью. Лучше поставить несколько зуммеров малой мощности, чем один мощный.При использовании качественного радио звук будет распространяться по каналам, что создает действительно необычный эффект.

2. Монтаж акустики лучше всего проводить на время перетяжки или утепления салона. Это связано с тем, что под новый зуммер понадобятся сиденья. Их можно сделать в дверях и других элементах отделки.

3. Никакая акустика не обходится без сабвуфера. Он отвечает за басы, которые твитеры не воспроизводят.Этот элемент акустики имеет достаточно большие габариты, что определяет сложность выбора места для его установки.

4. Не забываем о правильном размещении проводки и ее фиксации.

Боковая панель: Важно: Для сложных громкоговорителей требуется установка усилителя, на который также подается питание. Поэтому, как и в случае с обшивкой интерьера, установку акустики следует доверить профессионалам в рассматриваемой сфере деятельности.

Установка электростеклоподъемников

Рассматриваемый автомобиль также выпускался с механическим стеклоподъемником — прошлый век, который до сих пор не дает покоя отечественному автопрому. Чтобы пассажирам и самому водителю было комфортно, установите электрические подъемники.

Такой апгрейд можно сделать самостоятельно. Это связано с тем, что подъемник приобретен с разборки. Вы можете выбрать конструкцию, которая была установлена ​​на более дорогую комплектацию той или иной модели, что определяет простоту монтажа.

Проблемы могут возникнуть только при подключении механизма к источнику питания, так как для этого придется создавать микросхемы и прокладывать проводку самостоятельно.

Так же могут возникнуть проблемы с выводом блока управления стеклом. Как правило, кнопки располагаются прямо на двери, их можно продублировать на другой панели. Поэтому при покупке стеклоподъемника следует также выбрать ручки с кнопками управления стеклоподъемником.

Если появится возможность дублировать блок управления на других панелях, что повысит комфорт выполнения этой функции.

Изменение климата в салоне

Еще одна доработка — установка кондиционера. За пару теплых лет происходит довольно много поломок со значительным повышением температуры в салоне. В продаже можно найти небольшие автомобильные кондиционеры, которые можно установить на ВАЗ. С такой доработкой возникает довольно много сложностей.

Для начала стоит обратить внимание на то, что в конструкции не предусмотрен отсек для кондиционера, который достаточно велик.Поэтому установка подразумевает смену передней торпеды: довольно часто жертвуют бардачком, используя его пространство для установки кондиционера.

Также не забывайте, что для работы такой конструкции необходим приток воздуха. В этом случае воздух необходимо фильтровать, так как попадание мусора вызывает значительное снижение срока службы рассматриваемой конструкции. Для работы кондиционера необходимо подвести питание — еще одна причина, по которой стоит доверить работу настоящим профессионалам.

Повышение комфорта за счет смены места

Еще один довольно популярный способ тюнинга автомобиля — установка новых сидений. На заводе на ВАЗе установили старые кресла, которые существенно отличаются от современных версий.

При этом со временем они потеряли внешний вид, эластичность и другие качества.

Современные кресла — это прежде всего все виды опоры для тела. Примером может служить боковая опора, опора для поясницы или ног. Наличие поддержки определяет следующие факторы:

• Комфортность повышена, а значит, дальние поездки не доставляют особых проблем.
• Условия движения улучшаются, особенно на поворотах. Крутой крен приводит к смещению тела водителя и пассажиров. Чтобы противостоять силе инерции, водителю приходится напрягать мышцы спины и крепче держаться за руль. Такого рода проблему можно решить благодаря боковой поддержке.
• Внешний вид этих сидений очень привлекательный. Отметим, что изначально боковая опора появилась на спорткарах, и только после того, как их начали устанавливать на обычные автомобили.

Этот вид настройки довольно прост в реализации, но может быть довольно дорогим. Это связано с тем, что в продаже есть специальные комплекты сидений, подходящие для данного автомобиля.

Процесс установки заключается только в демонтаже старых сидений и установке новых. Выбор достаточно большой, можно подобрать сиденья под дизайн салона автомобиля.

Мнение эксперта

Михаил. Я занимаюсь профессиональным оказанием услуг по обшивке салона автомобиля новой тканью.Сразу отмечу, что довольно часто сталкиваюсь с ситуацией, когда приходится переделывать, попробовав самому проделать работу. В этом случае только увеличиваются затраты, так как использованный ранее материал приходит в негодность при выполнении самостоятельной попытки выполнить работу.

Игорь. Занимаюсь установкой систем кондиционирования на автомобили. Кондиционер — сложное и довольно дорогое оборудование, которое для длительной эксплуатации необходимо правильно установить.На ВАЗ можно поставить, работать из-за отсутствия этой опции довольно сложно даже в дорогих комплектациях. Поэтому стоимость услуги высока.

Григорий. Хотите повысить комфорт в автомобиле и путешествовать на большие расстояния, не чувствуя усталости? Сиденья с боковыми опорами специально разработаны для выполнения поставленных задач. Купить их можно с доставкой, установка не вызовет особых затруднений.

Денис. Могу считать себя фанатом ВАЗов, так как за весь свой водительский стаж ездил только на автомобилях отечественного автопрома.После долгих раздумий выбрал себе 2115 тонн и нисколько не пожалел — после доработок машина не похожа на те деньги, которые в нее вложили.

Видео тюнинг салона ВАЗ 2115

ВАЗ-2115 المامات: والدواور والميزات — السيارات

بكة المركبات على متن الطائرة تشمل مجموعة متنوعة من الدوائر الكهربائية. أنها تضمن التشغيل السلس للمعدات الكهربائية للآلة. لحماية الدارات من الحمولة الزائدة الناتجة عن الدارات القصيرة والارتفاعات الحادة للتيار التاات ربيادة للتيار التاات ربياتة للتيار التاات راتة التيار التات ربيرةسنتحدث عنهم في هذه المقالة ، على سبيل المثال مع سيارة ВАЗ-2115.

Месяц

تيل السيارات (الصمامات) عنصر وقائي للدائرة الكهربائية لعقدة (عقدة) معينة من الحمل الائد. يتم تحقيق الحماية عن طريق كسر السلسلة. عادة ما يتكون الإدراج من حالة بلاستيكية وخيوط (موصل) عندما يحدث الحمل الزائد ، يذوب الموصل ويكسر الدائرة الكهربائية. العقدة التي هي المسؤولة عن سلامة الصمامات ، ي نفس الوقت يتوقف عن العمل.

Месяц

На автомобилях ВАЗ-2115 المامات لديها ألوان مختلفة المقابلة لقيم مختلفة من التيار المحسوب.ا هو مطلب إلزامي من ГОСТ.

ين ي الصمامات عل ВАЗ-2115

نقطة مهمة ي معرفة مكان عناصر الأمان. في مواجهة أي عطل في أي جهاز ، لا يعرف بعض مالكي السيارات أين يجب أن ينظروا ، عي عل ي ي از لا يعرف

ي «سامارا» من السلسلة الثانية ، تضم عائلة از -2115 تقع المصاهر في كتلتين متصاعدتين. يقع الأول (الرئيسي) ي مقصورة المحرك من السيارة إلى اليسار تحت الزجاج الأمامي.

Телефон:

• حالة بلاستيكية
• لوحة ربائية مع موصلات
• ميزات الأمان.

يحمي المسكن تلة الصمامات المتصاعدة ВАЗ-2115 الرطوبة والأوساخ والغبار.تحتوي اللوحة على موصلات اصة لكل عنصر حماية وتهدف إلى توصيلها بدائرة المركبة على متنها. يتم التوصيل من لال مجموعات الأسلاك المناسبة.

تمن تلة الصمامات الرئيسية ВАЗ-2115 المامات. ناك تقع والمرحلات التي تشمل دوائر معينة.

توجد الحجرة الإضافية في مقصورة الركاب أسفل مقصورة القفازات. يحتوي على أجهزة حماية للدوائر الرئيسية المسؤولة عن تشغيل وحدة الطاقة.

Обновить ة الحماية لوحدة التجميع الرئيسية

يوفر اطع الدائرة ВАЗ-2115 رموزًا خاصة لهم.يتم ذلك للراحة عند البحث عن واستبدال ميزة أمان معيبة. لا يوجد سوى 20 مامات في الوحدة الرئيسية. يشار إلى جميعهم في الرسم البياني بالحرف «F» بالرقم المقابل. سنفهم من و المسؤول عن ماذا:

• F1 — يحمي دائرة ضوء الضباب الخلفي.
• F2 — يحمي أجهزة إشارة الانعطاف ؛
• F3 — الإضاءة الداخلية
• F4 — حماية النافذة الخلفية الساخنة
• F5 — مروحة الرادياتير والإشارة ؛
• F6 — سلسلة نافذة الطاقة (في حالة توفيرها) ؛
• F7 — Автомобильные запчасти ВАЗ 2115 Автомобильные запчасти.
• F8 ، F9 — مصابيح الضباب الأمامية ؛
• F10 — الأبعاد (الجانب الأيسر) وإضاءة أرقام الولاية (الأمامية والخلفية) ، وأضواء لوحة الليسر
• F11 — الأبعاد (الجانب الأيمن) ؛
• F12 ، F13 — المصابيح الأمامية المغمّضة ؛
• F14 ، F15 — المصابيح الأمامية عالية الشعاع ؛
• F16 — واء مؤشر لوحة المعلومات.
• F17, F18, F19, F20 — Автомобильные запчасти ВАЗ 2115 (обновленная версия).

ليج تصاعد افي

ما سبق ره ن «سمر» من الطراز الخامس عشر يحتوي على تلة تثبيت إضافية قتلة تثبيت إضافية تع دال السيارة ع دال السيارة اتلتلاليالة اتلالتلالة التلالية التلالة التلالة التلية التلة التلي لا يوجد سوى ثلاثة مرحلات وثلاثة مصاهر. قد تسأل ، لماذا لا يمكن وضعها في الوحدة الرئيسية؟ لعدة أسباب. والحقيقة ي أن هذه الأجهزة مسؤولة عن تشغيل أنظمة المحرك الرئيسية ، وهي:

• على التتابع والصمام — دائرة تزويد مضخة الوقود ؛
• .
• ل — وحدة التحكم الإلكترونية والتتابع المركزي.

وبالنظر لى أهمية العناصر ن وضعهم تحت غطاء المحرك لن يكون الحل الأفضل. في الداخل ، ي محمية ليس فقط من العوامل البيئية الضارة ، ولكن أيضا من الأضرار الميكانيكية.

لماذا تهاجم الصمامات

الصمامات UVAZ-2115 обновить ي ير من الأحيان ما يكفي. لكن لا توجد أسباب يرة لذلك:

• دارة يرة في دائرة مستهلك واحد أو ر ؛
• الزائد في الشبكة على متن الطائرة.
• استخدام الأجهزة الكهربائية التي لا يتوافق استهلاكها الحالي مع تيار الشبكة الداخلية.

ما الفتيل ضربة ي معظم الأحيان

ما بالنسبة للدوائر القصيرة والعبء الزائد ، لا يتم التأمين على مالك واحد لسيارة محلية ضد هذا. مثل هذه المشاكل غالبا ما تحدث بسبب انقطاع الأسلاك أو عطل المعدات الكهربائية. قد يكون أيضا بسبب دخول الرطوبة والأوساخ وسوائل العملية إلى جهات اتصال بعض الأجهزة.

يء ر و معدات ربائية وإلكترونية افية ، والتي غالباً ما يسخدمها أصحاب الحالاران دون اية والتي الباً ما يسخدمها أصحاب الحالاران دون اللسيالالاليالاليالة ترونية. مجموعة متنوعة من الملاحين ، المسجلات ، المراوح ، السخانات ،نمة الصوت والفيديو المكانات نمة الصوت والفيديو المكانات نمة الوت والفيديو المكانات المانات,

يتم توصيل جميع هذه الأجهزة عادةً بشبكة السيارة على متنها عبر مقبس ولاعة السجائر. تبعا لذلك ، فتيل الصهر في معظم الأحيان. ي وقت لاحق ، لا يعمل فقط ولاعة السجائر ، ولكن أيضا غسالة الزجاج الأمامي ، لأنها تحتوي علن عنصر مالة.

يفية تحديد فشل الصمامات

ا فشل أي جهاز كهربائي في التشخيص ، فمن الأفضل أن تبدأ مع المصهر. هذا هو الحلقة الأضعف في السلسلة. تحقق أيضًا من عنصر الأمان الأسهل.

لذلك ، ا توقفت الإشارة الصوتية عن العمل في «الخامس عشر» ، على سبيل المثال ، لا تتعل ي ية ية العللاي ي ي الي الي ي ال ي ال ي ال ي ال ي ي ال ي ال ي ي ال ي ال يارفع الغطاء ، حدد كتلة التركيب الرئيسية وافتحها. بعد ذلك ، ابحث عن المصهر المناسب. للراحة ، استخدم الرسم التخطيطي الظاهر على غلافه. مع مساعدتها لا يمكنك م أي من تيل ВАЗ-2115 يع ك ولكن أيضا التعرف على تحديده. ي حالتنا ،ا هو F5.

بل التحقق من عنصر الأمان المطلوب ، يجب إزالته من اللوحة. لهذا ، هناك ملاقط خاصة في كتلة التركيب. استخدمه لإزالة المصهر من المقعد وتفحّصه ، بالإضافة إلى جهات الاتصال على اللوحة.

تحم من الصمامات بمساعدة از إختبار ذاتي تقليدي أو متعدد باستخدام «الرنين».العنصر المنفوخ غير قابل للاسترداد. من الضروري استبدالها بآخر مع نفس التيار المقنن.

ي نهاية العمل تحقق مما ان الصوت يعمل ، ومروحة الرادياتير ، ولا تنس ن تغلق اتال.

استبدال تلة التركيب

ناك مشاكل مع موصلات تلة التركيب ، وكذلك مع لوحه نفسه. من الصعب تحديد مثل هذه الأخطاء. علامة على هذه المشكلة هي فشل العديد من الأجهزة الكهربائية في العمل في وقت واحد. ي هذه الحالة ، يتم تشغيلها ، ومرحلاتها ، ومصاهرها ، المسؤولة عن دائها.

لا يمكن لاح الموصلات لا إذا كان السبب و أكسدة جهات الاتصال الخاصة بهم. يمكنك أيضًا محاولة إصلاح الضرر الموجود في مسارات البطاقة ، ولكن من الأسهل استبدال الوحدة المأخعة دللة المعة دللة. وصا نها ليست مكلفة جدا — ي حدود 2000 روبل.

لاستبدال تلة التركيب ، ستحتاج فقط إلى مفتاح ربط بـ10. يكون الإجراء الخاص بالاستبدال كما يلي.

1. رع اء محرك السيارة وقطع الاتصال من محطة البطارية «السلبية».
2. افتح اء كتلة التركيب وفك الجوزتين اللتين تؤمنان جسمها.
3. افصل موصل التسعة.
4. م بإزالة سم الكتلة باستخدام اللوحة.
5. افصل الموصلات المتبقية.
6. م بتركيب الوحدة الجديدة بترتيب عكسي.

ناء التركيب ، د تنشأ صعوبة واحدة — بعض أحزمة الأسلاك قصيرة دًا ، لذا يلزم ع اللبراعاعة ربطهاعة.

بعض النصائح المفيدة

للك ي الصمامات ВАЗ-2115 تدوم لفترة ول وفشل أحدهم لم يأخذك على حين رة ، استخدم لنصائح اللية:

1. مرة واحدة على الأقل ل ربع ، تحقق من حالة تلة التركيب ، ومجلسه وعناصر الحماية المثبتة يه.لا تسمح للرطوبة و الأوساخ بالدخول إلى الداخل. إذا لزم الأمر ، يجب الاهتمام بحمايتها الإضافية.
2. عند إجراء صيانة ، اطلب من كهربائي السيارة التحقق من أداء الشبكة على متن المركبة. في حالة الانحراف عن القاعدة ، يجب الاهتمام بإصلاح الجهاز.
3. لا تفرط في تحميل النظام الكهربائي للمركبة. لا تستخدم الأجهزة المستهلكة الحالية المرتفعة.
4. ي أي حال من الأحوال لا تستخدم «البق» محلية الصنع بدلا من المصاهر. هذا يمكن ن يسبب ليس فقط ماس كهربائى ، ولكن أيضا حريق سيارة.
5. احمل مجموعة ع من المصهرات معك.يكلف 150-200 روبل ، وعمليا لا تأخذ مساحة ، ولكن يمكن أن يساعد في الوقت المناسب.

Проверка давления в рампе ВАЗ 2115. Устранение неисправности топливной системы форсунки. Предохранитель и реле

Диагностика топливной системы не может пройти без проверки давления в топливной рампе. Если возникнут проблемы с подачей топлива, это в целом скажется на работе двигателя: при его запуске, разгоне, холостом ходу и других режимах. Водитель может самостоятельно проверить давление в рейке топливной системы, не требуя специальных диагностических приборов, достаточно простого манометра.В этой статье мы рассмотрим, как проверить давление в топливной рампе.

Модулируемый топливный насос работает не с постоянным током, а с несколькими электрическими импульсами, подаваемыми модулем топливного насоса. Процедуры диагностики топливных насосов с импульсной модуляцией очень специфичны для конкретного применения, и их никогда не следует путать с проверкой давления и объема обычных насосных систем. Диагностика насосов с импульсной модуляцией основана на сканировании, при этом обычная проверка давления используется только для подтверждения калибровки датчика давления топлива.

Когда необходимо проверить давление в топливной рампе

Если возникают проблемы в топливной системе, они, вероятно, связаны с давлением в рампе.

Можно выделить следующие основные неисправности, указывающие на необходимость проверки давления в топливной системе:

Топливные насосы с импульсной модуляцией — еще один пример того, как меняется современная технология подачи топлива. Ларри Карли, технический редактор. Хотите верьте, хотите нет, но топливные насосы имеют более высокую скорость возврата, чем почти любая другая автомобильная деталь.По данным Совета производителей топливных насосов, около 10% всех топливных насосов, которые продаются магазинами запчастей, возвращаются. Но этого не происходит, потому что сейчас эпидемия неисправных топливных насосов.

Большинство насосов возвращаются, потому что кто-то неправильно диагностировал неисправность и заменил не ту деталь, или они предположили, что в автомобиле неисправен топливный насос, потому что двигатель не запускается. Детали, которые возвращаются по любой причине, являются постоянной проблемой в бизнесе запчастей, потому что это требует времени и денег.Магазины запчастей не любят возврат, потому что они требуют дополнительной работы, обработки и обработки — и это может стоить им повторения бизнеса, если покупатель теряет доверие к продаваемым деталям.

• Автомобиль стал расходовать значительно больше топлива;
• Двигатель неустойчивый на холостом ходу, в том числе глохнет на них;
• Мотор троит;
• Выхлоп двигателя имеет высокое содержание CO.

Вышеуказанные неисправности характерны и при возникновении ряда других проблем.В частности, перед проверкой давления в топливной рампе рекомендуется убедиться в исправности электронного блока управления.

Производители не любят возвраты, потому что они должны иметь стоимость возвращенной детали, а также все документы, которые идут с ней. Возврат также может повредить их отношениям со складами и торговыми клиентами и, возможно, испортить их репутацию поставщика качественных запчастей.

Современные топливные насосы, устанавливаемые на бак, труднодоступны и могут потребовать до нескольких часов тяжелой работы.Профессиональные установщики реже допускают подобные ошибки, поэтому возврат топливного насоса обычно ниже, но не всегда. Некоторые техники являются очень хорошими диагностами и правильно определяют неисправность с первого раза. Те, кто не так хорош, могут делать предположения и надеяться на лучшее. Сложнее всего убедить последнюю группу техников в том, что им нужно дополнительное обучение или что им нужно использовать уже имеющиеся знания, чтобы исключить другие возможности, прежде чем они заменят «плохой» топливный насос.

Как проверить давление в топливной рампе

Для проверки давления в топливной системе автомобиля понадобится манометр с пределом измерения не более 7-10 атмосфер. Этот диапазон рекомендуется в связи с тем, что при более высоком максимальном измеренном давлении на приборе будет сложно определить минимальные значения, то есть возникнет ошибка.

Единственный способ узнать, исправен ли топливный насос, — это проверить его.Тестирование автомобиля требует измерения двух факторов: давления в топливном насосе и объема топливного насоса. Если топливный насос не может обеспечить необходимое давление или достаточный объем, двигатель может не запуститься или работать неправильно.

Указатель уровня топлива и некоторые адаптеры необходимы для проверки давления топлива. Эти инструменты есть у многих технических специалистов, но они не всегда используют их для экономии времени или усилий. Давление топлива легко считывать на автомобилях, оборудованных сервисным фитингом для подачи топлива в шину форсунок, но не так просто на двигателях, требующих тройникового соединения в линии подачи топлива.Если давление топлива ниже минимальных требований, насос может быть слабым. Или может быть забит топливный фильтр, может быть неисправен регулятор давления топлива, или топливный насос может не получать достаточное напряжение для нормальной работы.

В дополнение к манометру вам понадобится резиновая трубка для измерения, которая сможет герметизировать соединение между прибором и топливной рампой. Рекомендуется также обзавестись хомутом для затяжки соединения.

Перед тем, как приступить к диагностике, выключите двигатель и откройте капот. Чтобы проверить давление в топливной рампе, выполните следующие действия:

Перед заменой насоса необходимо изучить все эти особенности. Электрические проблемы также могут повлиять на подачу топлива. К ним относятся неисправные реле топливного насоса, ослабленные, корродированные или обгоревшие соединения топливного насоса или даже низкое напряжение зарядки. Хороший топливный насос также должен уметь перекачивать не менее 750 мл топлива за 30 секунд. Если нет, значит проблема. Насос может быть изношен, или забитый топливный фильтр может ограничивать подачу топлива в двигатель, или насос может не получать достаточное напряжение для работы на полной скорости.

Какое должно быть давление в топливной рампе

В зависимости от характеристик двигателя давление в топливной рампе будет изменяться. Узнать значения давления в системе для конкретного транспортного средства можно из книг по технической эксплуатации и обслуживанию транспортного средства или на специализированных форумах.

Опять же, все эти особенности должны быть исследованы перед заменой каких-либо частей. В настоящее время нет простого способа проверить топливный насос в магазине запчастей.Несколько компаний разрабатывают простые в использовании тестеры топливных насосов, которые сотрудники по запасным частям могут использовать для тестирования старого топливного насоса клиента. Тестер также можно использовать для проверки работы нового насоса перед тем, как он поступит в магазин, и для решения любых проблем, возникающих после замены насоса.

Тестер пропускает негорючий растворитель через насос для измерения давления и объема. Новое оборудование должно быть доступно в конце этого года и должно значительно сократить количество ненужных замен и вернуть топливный насос.Другие говорят, что они активизируют свои образовательные усилия, предоставляя больше услуг в магазине и в магазине, особенно в «проблемных» местах, где процент возврата необычно высок.

При комплексной диагностике двигателя, особенно при подозрении на исправность топливной системы, измерение давления топлива является самой важной процедурой. Для работы понадобится хороший манометр, который кстати.
Прежде чем начать, нужно выяснить, какая топливная система находится на двигателе.Большинство систем делятся на 2 типа — с регулятором давления топлива на рампе и с регулятором в баке. Они отличаются давлением. Что касается автомобилей ВАЗ (и многих иномарок, кроме VAG), где регулятор стоит на аппарели, давление на работающем двигателе должно быть порядка 2,3 — 2,5 бар.

Планируется, что сайт появится в конце этого года. Это было довольно дорогое оборудование. . Этот сигнал показывает испытание топливной системы дизельного двигателя с общей топливной рампой с использованием датчика давления в топливной рампе.Мы можем анализировать производительность системы, графически отображая выходной сигнал датчика во времени, пока мы запускаем, бежим, ускоряемся, удерживаем на полной скорости и возвращаемся в режим ожидания. Прицел лучше всего настраивать на медленную базу в режиме записи графики.

При внезапной перегазовке или при снятии вакуумного шланга с регулятора давление должно подняться до 3 бар (+ — 0,1).

Далее не достаточно измерить рабочее давление, нужно еще знать, какой запас хода у бензонасоса.Для этого достаточно нажать возврат, то есть измерить давление «в стене». В идеале давление нового топливного насоса должно вырасти до 5-6 бар. На практике, как правило, если насос все еще давит на 4 бара, то он еще жив. Если меньше, лучше поменять.
Здесь мы должны обратить внимание на скорость, с которой давление повышается, когда давление возврата сжимается. Если при ленивом поднимается медленно, то скорее всего забиты топливные фильтры, грубой (сетка в баке) и тонкой очистки.Правда, очень редко, но встречал когда топливопровод зажимается в любом месте. В идеале давление должно увеличиваться очень быстро, в течение секунды.

Сигнал начинается слева сразу после включения, где напряжение составляет 5 В, что соответствует давлению 0 бар. Датчик делает это, чтобы обеспечить проверку достоверности: он никогда не должен обычно показывать 0 В, поэтому, если это так, он не работает. Когда мы запускаем двигатель, напряжение возрастает примерно до 3 В, что соответствует примерно 280 бар — общему значению на холостом ходу.Затем напряжение возвращается к более низкому значению около 5 В, пока мы не отпустим педаль обратно в положение холостого хода, когда она вернется к 3 В, как в начале.

В топливных системах с регулятором в баке давление должно составлять 3,8 — 4,0 бар.

В этой версии несколько сложнее проверить запас хода на ТНВД. Иногда бывает, что когда машина стоит на месте, давление топлива в норме, но стоит выехать на дорогу, так как двигатель начинает тупить. В этом случае проверить работу топливного насоса можно двумя способами.
1. Соедините манометр длинным шлангом, прикрепите его к лобовому стеклу и проверяйте давление при движении. Если оно упало ниже 3,8 бар, то нужно бить тревогу — следить за топливными фильтрами и топливным насосом.
2. Нельзя никуда пойти и проверить все на месте. Для этого необходимо подключить специальный манометр с откалиброванным сливным каналом. Более подробно о конструкции такого манометра смотрите по ссылке в начале статьи. Проверяется работоспособность топливного насоса.Хороший новый топливный насос под давлением производит около 2 литров бензина в минуту (в зависимости от диаметра сливного отверстия). Если помпа производит менее 1 литра в минуту, то это повод задуматься о ее замене.

Здесь можно отслеживать остаточное давление. При диаметре сливного отверстия 1,5 мм. Хороший насос покажет 1,2-1,7 бар. Если меньше 0,7, то снова нужно смотреть на фильтр и саму помпу.

Потом выключаем и двигатель останавливается. Если напряжение быстро падает до 5 В, остаточное давление выходит слишком быстро и может указывать на проблему в системе — например, на утечку из форсунки или насоса.Помните, что этот тест проводится на ненагруженном двигателе. Опять же, это правдоподобный тест на датчике: если оно достигает 5 В, может возникнуть неисправность датчика. Выполняя эту простую проверку, мы можем быстро получить общее представление об общем состоянии системы.

Как всегда, первым шагом в любой диагностике является запись и очистка, а также вождение до сброса кодов неисправностей. Симптомы и записи неисправностей, указывающие на неисправность в топливной системе, требуют проверки контура низкого и высокого давления перед заменой компонентов.Определение того, какая часть системы должна проверяться в первую очередь — контур высокого или низкого давления, зависит от характера проблемы и от доступности топливной системы.

Тюнинг ваз 2115 своими руками впечатляющий

На современных дорогах растет количество автомобилей разных марок, которые отличаются друг от друга. Одним из самых популярных автомобилей является ВАЗ 2115. Его владельцы часто проводят тюнинг ВАЗ 2115 своими руками, чтобы придать своим автомобилям определенную индивидуальность и эксклюзивность.

Тюнинг экстерьера ВАЗ 2115

Новый владелец ВАЗ 2115 в первую очередь хочет внести изменения во внешний вид своей машины. И сразу обращает внимание на бампер. Это повлияет на изменение. Если владельцу удается подобрать интересный и красивый аналог, то внешний вид автомобиля преображается сразу.

Также стоит поменять обвесы, это касается не только пятнадцатой модели, но и многих других, например ВАЗ 2106, тюнинг которого нужно делать чем раньше, тем лучше.С таким нереально стильным тюнингом ВАЗ 2115 своими руками выхлопная труба уже не смотрится. Также следует заменить, например, на комбинацию из 4-х таких труб, как на некоторых американских марках автомобилей. Для улучшения внешнего вида задней части автомобиля не следует устанавливать спойлер. Это будет не к месту, да и аэродинамические свойства переднеприводной машине улучшать нечем. Но бирка идеально подходит для украшения заднего бампера.

В ВАЗ 2115 настройку (фото) выхлопной трубы нужно проводить с осторожностью, а все потому, что такая труба, установленная возле двери багажника, может стать причиной отравления пассажиров выхлопными газами.

Тюнинг салона ВАЗ 2115 своими руками

После улучшения внешнего вида можно переходить к машине. При этом для ВАЗ 2115 предлагается множество различных доработок. В последнее время наибольшей популярностью пользуется установка кондиционеров. Вы можете проделать эту процедуру самостоятельно. Самое главное — иметь средства на покупку такой техники, а также иметь инструмент и желание сделать тюнинг салона для своего ВАЗ 2115.

За возможность иметь машину с кондиционером придется заплатить, так что стоит сразу взвесить все за и против.Например, занимаясь тюнингом ВАЗ 2109, об этих деталях думать не приходится. После установки этого устройства автомобиль начнет потреблять больше тока от генератора, а также увеличивать расход топлива. К тому же в этой модели нет специального места для кондиционера, поэтому его придется подгонять по размерам.

Тем, кто решил, совет — модель кондиционера должна подходить к данной марке автомобиля.Подобрать такой комплект несложно, в этом мы убедились, когда делали тюнинг ВАЗ 2109. При установке придется снимать торпеду и руль, чтобы найти место. В инструкции нужно подробно прочитать схему подключения, чтобы работа прошла без проблем. Примерно установка выглядит так: сначала подключаем компрессор, потом фреон и электровентилятор.

Все детали соединены с воздуховодами, по которым к ним будет поступать воздух. Чтобы уберечь технику от повреждений, нужно использовать предохранители.

Еще один вариант тюнинга, самый популярный среди автовладельцев, — установка электростеклоподъемников. И хотя многие модели их уже оснащают на заводе, машин с ручным подъемом стекол все еще очень много. Для установки такого комплекта на ВАЗ 2115 понадобится подборка под конкретную марку автомобиля. Обратите внимание, что некоторые комплекты подходят только для входных дверей.

Если вы решили провести тюнинг панели ВАЗ 2115, то начнем с фары. Для этого отлично подойдут диодные лампочки.Процесс их соединения прост и требует только внимания и усидчивости. И результат такого тюнинга только порадует.

Интересным вариантом стайлинга может стать замена передних и задних динамиков. Такой тюнинг салона ВАЗ 2115 (фото), несомненно, улучшит качество звука в вашей машине. При желании можно заменить саму магнитолу на более мощный аналог.

Избавляемся от шума и создаем комфорт в ВАЗ

Для максимального комфорта в салоне необходимо добиться хорошей шумо- и виброизоляции.Для этого нужно придержать обивку. Работа эта несложная, выполнить ее самостоятельно несложно, но при заделке стыков требуется осторожность. Но результат превзойдет все ожидания, а эстетический эффект продержится не один год.

Для полноценного создания комфорта в салоне необходимо установить удобное и функциональное кресло. Этот элемент кабины снижает утомляемость водителя во время движения, повысит комфорт и улучшит внешний вид кабины.Тюнинг в этом случае может быть разным.

Например, вы можете просто тянуть сиденья. А можно довести форму стула до идеальной, поработать над эластичностью сиденья. Можно сделать кресло с подогревом или оборудовать звуковыми сигналами. Есть фантазия, куда бродить.

Тюнинг двигателя ВАЗ 2115

В отличие от внешнего вида ВАЗ 2115, его технические показатели не так уж и плохи по сравнению с предшественником — ВАЗ 2114, у которого его технические характеристики немного отличаются.Поэтому для двигателя ВАЗ 2115 тюнинг будет достаточно простым.

Начнем с выкрашивания двигателя. Само слово означает перепрограммирование, но в данном случае это будет перепрограммирование двигателя. Стоит отметить, что существует довольно широкий выбор прошивок автомобилей, но не каждый вариант позволяет увеличить мощность двигателя.

Каждый владелец ВАЗ 2115 выбирает подходящий метод и цели, которых он хочет достичь. Самый популярный из вариантов перепрошивки — увеличение тяги на низких или средних и высоких оборотах, а также уменьшение расхода топлива, но в ущерб силовым характеристикам.

Спортивный тюнинг позволяет создать более динамичную поездку по городским улицам. А экономичный режим позволяет сэкономить на расходе топлива во время городских поездок, а также по трассе ехать тише. Чтобы самостоятельно выполнить эту процедуру, необходимо разбираться в тонкостях электроники.

После нужно подумать о настройке цилиндров. Ведь без увеличения их объема нельзя добиться хороших результатов. Для увеличения рабочего объема проводится полировка стенок цилиндров и облегчение коленчатого вала, а также уменьшение размеров поршней.

Результатом таких манипуляций является меньшая шероховатость стенок цилиндра, в результате увеличивается зазор между стенкой и поршнем и облегчается ход, что дает большее количество оборотов коленчатого вала. И это не единственная модернизация, которую следует провести в двигателе автомобиля.

Вы можете изменить толкатели, увеличить распредвалы, заменить пружины и клапаны.Поговорим о трансмиссии автомобилей. Из-за увеличения мощности двигателя нагрузка на АКПП увеличится. Поэтому все части машины должны быть прочными и долговечными, чтобы выдерживать максимальную нагрузку. Например, дифференциал повышенного трения отлично подходит для стабилизации работы автомобиля на поворотах. В этом случае скорость может быть довольно высокой.

Для тюнинга тормозной системы подходит установка на педаль тормоза спортивных вакуумных усилителей. Они позволяют увеличить давление на педаль.Это значительное увеличение, так как усилие удвоено. Вот он своими руками настраивает. При желании сегодня можно многое сделать и не откладывать на завтра. Главное, не бояться экспериментировать, тогда вы легко добьетесь желаемого результата.

И напоследок видео о тюнинге ВАЗ 2115:
