Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» — данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.
2. «К2» — тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.
3. «К3» — отвечает за систему очистки лобового стекла.
4. «К4» — отвечает за контроль работоспособности ламп.
5. «К5» — отвечает за систему электростеклоподъемников.
6. «К6» — отвечает за звуковые сигналы.
7. «К7» — отвечает за систему обогрева заднего стекла.
8. «К8» — отвечает за освещение дорожного полотна в режиме дальнего света.
9. «К9» — отвечает за освещение дорожного полотна в режиме ближнего света.

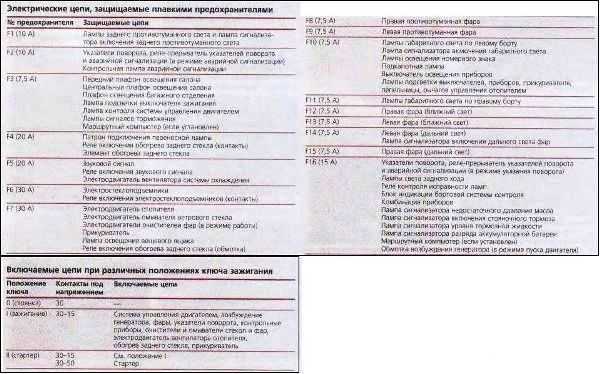

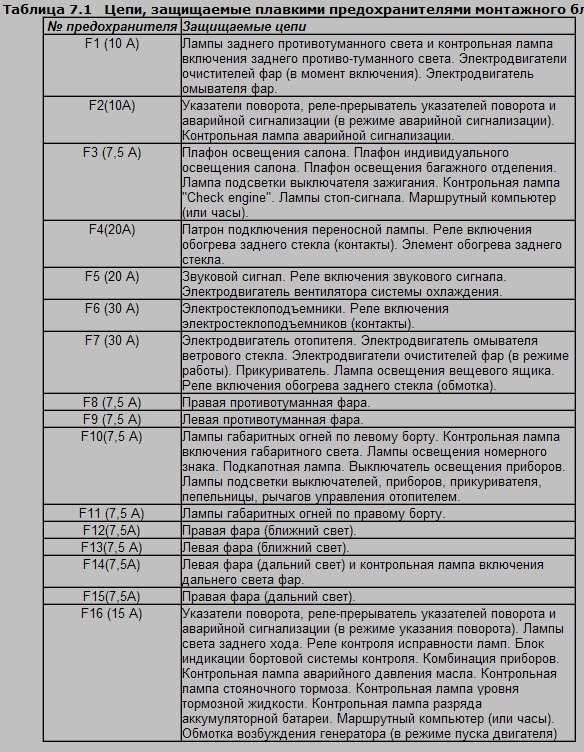

10. «F1» — «F20» — это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.
2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер.
3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.
2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.
3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Блок предохранителей на инжекторный ВАЗ 2115: электросхема

Электрооборудование

На чтение 3 мин. Просмотров 553

В данной статье мы более подробно поговорим о блоке предохранителей автомобиля ВАЗ 2115 на инжекторном двигателе. Блок предохранителей ВАЗ 2115 инжектор располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства.

Довольно распространенной проблемой отечественных автомобилей является проблема поломки каких-либо электрических приборов. В таком случае единственным выходом будет осуществление проверки на состояния предохранителей. Сегодня мы более подробно поговорим о предохранителях автомобиля ВАЗ 2115 на инжекторном двигателе. Блок предохранителей автомобиля ВАЗ 2115 состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства.

В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет блок предохранителей на автомобиле ВАЗ 2115?
• Как устроена электросхема автомобиля ВАЗ 2115?
• Как правильно устанавливается, ремонтируется и демонтируется монтажный блок?

Содержание

1. Описание блока предохранителей
2. Как правильно проводится снятие и установление монтажного блока?
3. Самостоятельное проведение ремонта монтажного блока

Предохранители в автомобиле марки ВАЗ 2115 располагается в специальном монтажном блоке, который располагается в коробке воздухо-притока с левой стороны транспортного средства. Монтажный блок автомобиля ВАЗ 2115 включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. К тому же, данный прибор значительно упрощает установление и ремонтные работы над цепями, потому как вся проводка и реле располагаются в одном месте, следственно их замена проводится достаточно легко.

В случае какой-либо поломки электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть предохранители обеспечивают защиту основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Электросхема ВАЗ 2115

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Самостоятельное проведение ремонта монтажного блока

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену;
5. Устанавливайте монтажный блок в обратном порядке.
