Схема предохранителей и реле ВАЗ 2106, 21061, 21063, 21065

Цепи бортовой сети автомобиля (кроме силовой цепи стартера) защищены плавкими предохранителями, которые установлены в основном и дополнительном блоках. Они расположены под панелью приборов со стороны водителя.

№	А	Назначение
1	16	Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова
2	8	Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла
3	8	Дальний свет (левые фары) Лампа сигнализатора включения дальнего света
4	8	Дальний свет (правые фары)
5	8	Ближний свет (левая фара)
6	8	Ближний свет (правая фара) Задний противотуманный фонарь
7	8	Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя
8	8	Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света
9	8	Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива с лампой сигнализатора резерва Лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Электромагнитный клапан карбюратора Тахометр Лампы света заднего хода Лампа освещения вещевого ящика Сигнализатор приоткрытая воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла
10	8	Регулятор напряжения Обмотка возбуждения генератора
11	8	Резервный
12	8	Резервный
13	8	Резервный
14	16	Элемент обогрева заднего стекла
15	16	Электродвигатель вентилятора системы охлаждения
16	8	Указатели поворота в режиме аварийной сигнализации

Реле указателя и поворота и аварийной сигнализации

Реле (231.3747) закреплено на переднем щите за комбинацией приборов.

Реле лампы сигнализатора заряда аккумуляторной батареи

Реле РС702 закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».

Реле ближнего и дальнего света фар



Для включения фар (ближнего или дальнего света) на брызговике правого лонжерона в моторном отсеке установлено два реле 90.3747. Ранее применялись реле 113.3747.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС514) предназначено для обеспечения прерывистого режима работы. Установлено оно под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.

xn--80aej2aisf0a0d.xn--p1ai

🚘 Установка ножевых предохранителей в ВАЗ 2101, 2103, 2106

Предыдущий пост был о недостатках штатных блоков с предохранителями, в этом же посте поговорим о установке ножевых предохранителей на ВАЗ 2101, 2106. Разница в установке на «копейку» и на «шестерку»  не слишком большая, вся разница в наличии блока дополнительных предохранителей в шестых моделях, в которых находятся резервные предохранители и предохранители цепей поворотов и аварийной сигнализации, также цепь вентилятора охлаждения.

Ножевые предохранители

обладают рядом полезных свойств, чем собственно и лучше стандартных, но все преимущества сводятся к одному — лучшему контакту предохранителя с гнездом, в котором он установлен. Вот и все. Но благодаря этому никаких оплавлений предохранителя, нагрева и прочих радостей.

Что необходимо для установки:

1. Ключ на «8»
2. Отвертка, если будут плохо сниматься клеммы с стандартного блока
3. Термоусадка, как более «челевочный» вариант изоленты, хотя можно использовать и изоленту, но выглядеть будет не очень
4. Тестер, может понадобиться
5. Разъемы «мама» на 6,6 мм, для ВАЗ 2106 понадобиться 12шт, для ВАЗ 2101, 2103 — 8шт
6. Собственно сам блок ножевых предохранителей, подойдет от Волги 3110 на 13 предохранителей
7. Провода для изготовления перемычек
8. Прямые руки, внимательность

Начинать установку рекомендую начать с отключения массы аккумулятора, это обязательное условия начала работы, гарантирует безопасность проведения работ для вас и вашего автомобиля. Далее с помощью ключа на «8» отворачиваем крепеж блока предохранителей, следим за тем, что бы провода не послазили с клемм.

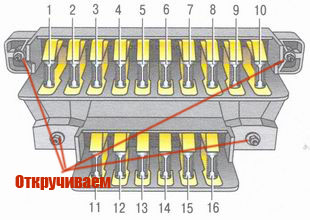

Откручиваем здесь (ВАЗ 2106), в ВАЗ 2101 нету нижнего блока, а так все аналогично

После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода. Не надо стаскивать подряд все провода! Есть вероятность что-то перепутать, и в последствии неполадок не избежать. Вся установка проводится по следующей схеме, на ней обозначена разметка подключения проводов.

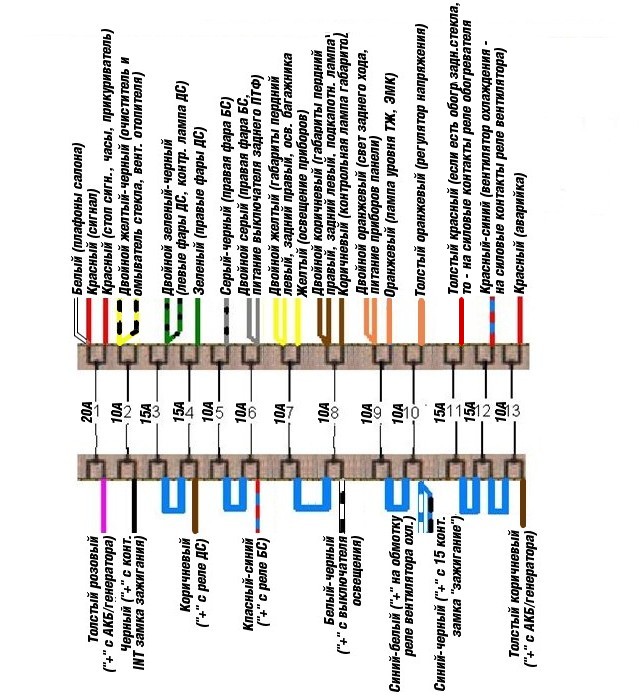

Схема подключения ножевых предохранителей в ВАЗ 2106

На этой схеме прекрасно видно, в каких местах устанавливать перемычки, они позволяют уменьшить количество проводов, упростить схему электрооборудования.

Важно!!! Устанавливать перемычки нужно на те провода, которые идус с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.

Далее нужно приняться за изготовление перемычек, их длинна около 10см, может варьироваться, все зависит от того, какими вы захотите их сделать.

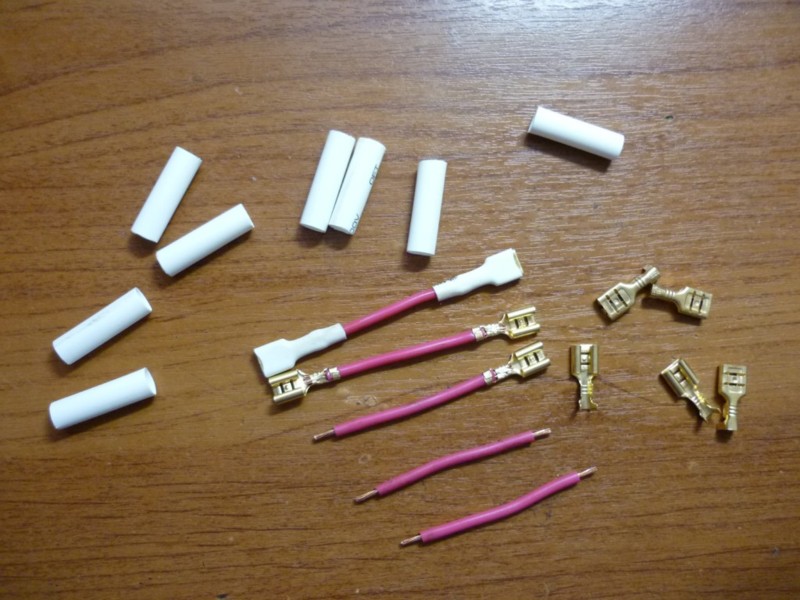

Выглядят они вот так:

Перемычки

Далее необходимо соединить контакты таких номеров предохранителей этими перемычками, для ВАЗ 2106 порядок соединения:

Спасибо за подписку!

• 3-4, 5-6, 7-8, 9-10, 11-12, 12-13

Для ВАЗ 2103, ВАЗ 2101 и всех остальных без дополнительного блока предохранителей:

Напомню, что соединять необходимо входящие провода, на которых имеется напряжение цепи, ток с них через предохранитель идет в бортовую сеть.

Ну а дальше дело техники, поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После перставки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть  левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.

olade.ru

Греются предохранители на ВАЗ-2106

На «Жигулях» с классическим блоком предохранителей эта проблема возникает достаточно часто. Предохранители нагреваются, сгибаются и рано или поздно размыкают контакт. Из-за чего это происходит и что можно сделать?

Конструкция блока предохранителей на классике очень ненадежна. Держатели предохранителей представляют собой весьма мягкие лапки, которые со временем способны разгибаться. Под стать и сами предохранители. Они представляют собой пластиковый стержень, на который надета полоска металла, являющаяся плавкой вставкой.

Проблема, по которой предохранители могут греться заключается в металле, из которого изготовлены токоведущие конструкции блока. Все – и лапки, и клеммы, и их соединения – способны окисляться. На поверхности металла образуется пленка окислов, в результате чего току сложнее проходить через те же держатели предохранителей. Начинается нагрев.

Пластиковый стержень предохранителя термостойкостью не отличается и в ответ на высокую температуру начинает слегка плавиться и гнуться. При этом уменьшается высота предохранителя, и он начинает болтаться в своем гнезде, еще больше ухудшая контакт. Получается замкнутый круг, ведь от болтающегося предохранителя место контакта греется еще сильней, заставляя предохранитель еще больше греться и скукоживаться.

Выходом из этой ситуации могут послужить керамические предохранители. Их отличие в том, что стержень изготавливается не из пластмассы, а из термостойкой керамики. Такие предохранители не сгибаются от нагрева и всегда обеспечивают хороший контакт между собой и держателями блока.

Однако замена предохранителей на керамические не спасет от окисления частей блока. Поэтому самым радикальным решением будет переход на современные флажковые предохранители и установка соответствующего блока. Чаще всего на классические ВАЗы устанавливают блок предохранителей от Волги ГАЗ-3110. Он достаточно легко устанавливается взамен штатного и проблема с греющимися предохранителями пропадает навсегда.

Почитайте также:

Как найти сгоревший предохранитель

Как выбрать предохранители для автомобиля

Как поменять предохранитель в автомобиле

russia-avto.ru

Схема предохранителей ВАЗ 2106 | Клуб любителей ВАЗ

На рисунке показаны:

1 – основной блок предохранителей;
2 – дополнительный блок предохранителей;
F1 – F16 – предохранители; http://turizmo26.ru

Контролируемые цепи питания:

Предохранитель F 1 (16 А)
— звуковой сигнал.
— штепсельная розетка для переносной лампочки .
— прикуриватель.
— лампочки сигнала торможения.
— часы.
— плафоны внутреннего освещения кузова
http://artgarmony.ru/

Предохранитель F 2 (8 А)
— реле стеклоочистителя.
— электродвигатель отопителя.
— электродвигатели стеклоочистителя и омывателя ветрового стекла

Предохранитель F 3 (8 А)
— дальний свет (левые фары).
— лампочка сигнализатора включения дальнего света

Предохранитель F 4 (8 А)
— дальний свет (правые фары)

Предохранитель F 5 (8 А)
— ближний свет (левая фара)

Предохранитель F 6 (8 А)
— ближний свет (правая фара).
— задний противотуманный фонарь

Предохранитель F 7 (8 А)
— габаритный свет (левый подфарник, правый задний фонарь).
— лампочка освещения багажника.
— правый фонарь освещения номерного знака.
— лампочки освещения приборов.
— лампочка подсветки прикуривателя

Предохранитель F 8 (8 А)
— габаритный свет (правый подфарник, левый задний фонарь).
— левый фонарь освещения номерного знака.
— подкапотная лампочка.
— лампочка сигнализатора габаритного света

Предохранитель F 9 (8 А)
— указатель давления масла с лампой сигнализатора.
— указатель температуры охлаждающей жидкости.
— указатель уровня топлива
— лампочка сигнализатора заряда аккумуляторной батареи.
— указатели поворота и соответствующая лампочка сигнализатора.
— сигнализатор приоткрытия воздушной заслонки карбюратора.
— обмотка реле обогрева заднего стекла

Предохранитель F 10 (8 А)
— регулятор напряжения.
— обмотка возбуждения генератора

Предохранитель F 11 (8 А)
— резервный

Предохранитель F 12 (8 А)
— резервный

Предохранитель F 13 (8 А)
— резервный

Предохранитель F 14 (16 А)
— элемент обогрева заднего стекла

Предохранитель F 15 (16 А)
— электродвигатель вентилятора системы охлаждения

Предохранитель F 16 (8 А)
— указатели поворота в режиме аварийной сигнализации

ourvaz.ru

Зачем и как заменить предохранители на ВАЗ 2106: описание, фото и видео

В автомобиле ВАЗ 2106 блок предохранителей (далее — БП) является одним из самых простых в линейке ВАЗ. В нем нет монтажных плат или диодов, тем не менее уделять внимание функционированию этого устройства стоит, так как именно от него зависит работа электроприборов. Предлагаем вам узнать, за какое электроборудование отвечают предохранители ВАЗ 2106 и как происходит их замена.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

Сам БП представляет собой две линейки с плавкими предохранителями, который установлен в салоне авто и крепится к кузову при помощи двух гаек. В частности, он расположен со стороны водительского сидения под панелью приборов. Ниже показана схема устройства, а также назначение каждого элемента.

Схема блока старого образца, установленного в автомобиле ВАЗ 2106Описание и назначение каждого предохранителя блока автомобиля ВАЗ 2106

Как вы видите, практически все цепи автомобиля отечественного производства защищаются при помощи плавких устройств. Однако, и здесь есть исключения. В частности, речь идет о:

• втягивающем реле стартера — оно отсутствует;
• также не защищена цепь питания катушки реле, которая обеспечивает работоспособность вентилятора радиатора охладительной системы;
• катушка зажигания также не защищена реле;
• если на вашем авто установлен БП старого образца, то в нем нет цепи питания коммутатора и датчика Холла.

Элемент, установленный в БП рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по несложной формуле — напряжение всех потребителей энергии в проводе нужно умножить на число запаса, составляющее от 1.2 до 1.5. Так что для того? чтобы срабатывание было устойчивым, номинал элементов блока должен совпадать.

Автомобиль ВАЗ 2106

Необходимо добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо плавкого устройства обычную монету. Этого лучше не делать, поскольку в любой момент у вас в машине может возникнуть короткое замыкание. Поэтому БП старого образца, как и любой другой узел машины, также требуют периодического проведения техобслуживания. Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, вы можете заметить подгорание контактной части.

Таким образом из-за увеличенного сопротивления контакта возникает перегрев и состояние контакта элемента ухудшается. В результате этого могут появляться дополнительные проблемы с проводкой транспортного средства. Чтобы этого не произошло, следует периодически, как минимум два раза в год, делать осмотр БП в целом. Сделайте прочистку посадочных гнезд, делайте осмотр БП и вовремя меняйте вышедшие из строя предохранители.

Но это все касается БП старого образца. Некоторые владельцы этих моделей авто, учитывая, появляющиеся периодически проблемы с БП старого образца, меняют его на новый.

БП для автомобиля ВАЗ 2106 нового образца

Процесс снятия и замены

В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.

1. В первую очередь, отключите аккумуляторную батарею. Теперь откройте водительскую дверь и при помощи отвертки подденьте два фиксатора крепления декоративной обшивки салона. Отодвиньте ее в сторону и вы увидите блок. используя крестообразную отвертку открутите винты крепления БП. Делайте это аккуратно, чтобы в процессе не слетели провода с клемм.
2. Как только БП откручен, отведите его вниз. Но не тяните его сильно, чтобы не оборвать провода. Обратите внимание! Перемычки необходимо устанавливать на те провода, через которые с моторного отсека поступает напряжение. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования.
3. Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
4. Теперь вам нужно по очереди демонтировать каждый провод, начиная с первого предохранителя со старого БП, и смонтировать его на новый. ту операцию проделайте с каждый контактом, до самого последнего провода. Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
5. Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

На этом замена БП на устройство нового образца окончен. Как вы видите, в этом нет ничего трудного, но если вы не уверены в том, что все сделаете верно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

Несколько советов по эксплуатации

• Время от времени производите чистку посадочных гнезд. Как вы могли догадаться, функциональность устройств БП зависит не только от их работоспособности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом участке проводки будет меньше, соответственно, нагрев элемента также будет оптимальным. Если контакты грязные, то устройство БП может греться и со временем расплавиться, что приведет к потере контакта.
• Обязательно следите за тем, какую деталь вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия. Особенно это актуально, если гнездо под предохранитель не расчищено. Если производитель рекомендует устанавливать в блок детали с номиналом 10 ампер, то используйте только такие компоненты. Если вы решили не следовать этим советам от производителя авто, то как минимум это может обернуться поломкой определенных электрических приборов. Более того, возможно короткое замыкание и как следствие, пожар.

 Загрузка …

• Не вздумайте менять компонент на самодельный предохранитель, то есть копеечную монету или кусок проволоки и т.д. Разумеется, о безопасности можете забыть: короткое замыкание вам обеспечено, а, возможно, и пожар.
• Если элемент блока выгорел, то не нужно сразу же менять его на новый. Для начала необходимо выяснить, какой конкретно участок цепи этот элемент защищал и подумать, что могло вызвать короткое замыкание. Настоятельно не рекомендуем вам менять сразу же компонент, если вы не разобрались с причиной его выхода из строя. Возможно, сам потребитель энергии провоцирует перегорание, а может быть, на определенном участке цепи произошел обрыв. Если первое, то потребитель напряжения следует заменить, иначе менять предохранители вы будете постоянно. Если же произошел обрыв, то провода нужно перепаять и тщательно заизолировать.
• Если элементы плавятся, то также не стоит их сразу же менять. Если расплавляется непосредственно плавкая нить, находящаяся внутри предохранителя, то, вероятнее всего, произошло короткое замыкание. Но если расплавился сам пластиковый корпус компонента, то это может говорить о том, что проблема в самом контакте блока. Также это может стать следствием перегрузки участка цепи, который защищается этой деталью.
• Если вы устанавливаете на свой автомобиль дополнительные потребители энергии, то запомните о том, что каждое электроборудование нуждается в своем предохранителе. То есть, если вы ставите электрические стеклоподъемники на машину, то для них в любом случае установите дополнительный контакт. Но не переусердствуйте — на незначительные источники потребления напряжения не стоит вешать много предохранителей.

Если вы хотите, чтобы БП в вашем авто нормально функционировал, то просто уделяйте ему внимание время от времени.

Прочищайте контакты от грязи хотя бы два раза в год и делайте это один раз зимой, когда напряжение в цепи наиболее высокое.

Видео от Виктора Куликова «Как правильно подключить БП нового образца»

Автор этого видео рассказывает о нюансах установки БП нового образца на автомобили ВАЗ 2106.

avtozam.com

особенности реле включения, что делать, если не горит лампочка, как улучшить освещение, фото, видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Наиболее распространенной причиной неисправности головного освещения в любом автомобиле является перегорание лампы. Однако, иногда выходят из строя и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего освещения на автомобиле ВАЗ 2106 и способы их устранения.

Фара ВАЗ 2106

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке;
• Перегорел предохранитель;
• Вышло из строя реле;
• Неисправен выключатель;
• В цепи произошел обрыв.

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Двухнитевая лампочка стандарта h5

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту h5, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

• Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.

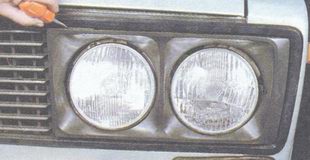

На фото – демонтаж пластиковой панели

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

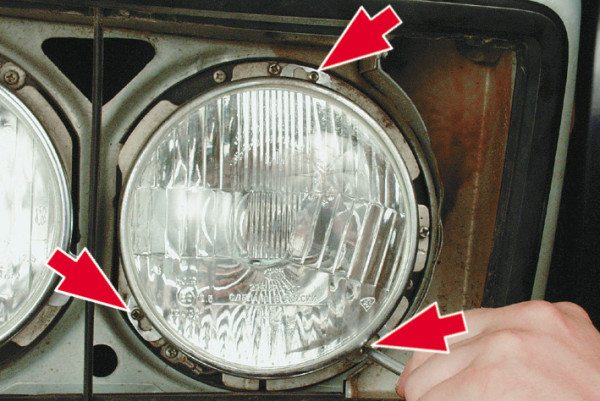

Фиксирующие фару винты

• Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
• Затем нужно отстегнуть фиксатор, и извлечь лампочку.
• Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

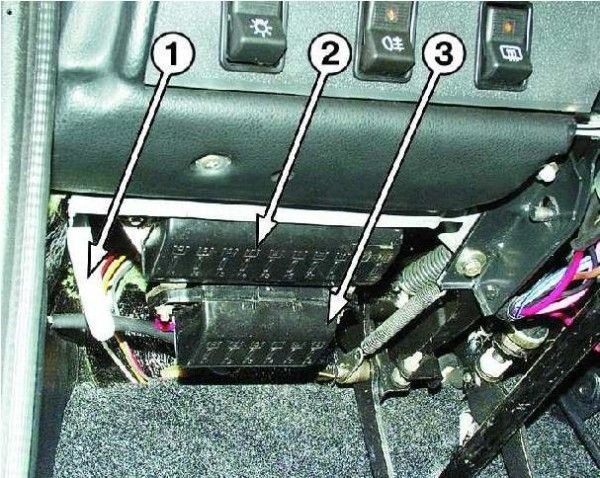

Расположение блока предохранителей

В данном случае надо обратить внимание на два предохранителя:

• №5 – защищает от короткого замыкания левую фару;
• №6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

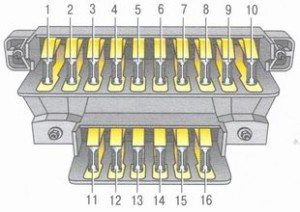

Схема предохранителей

Обратите внимание!
Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ.

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

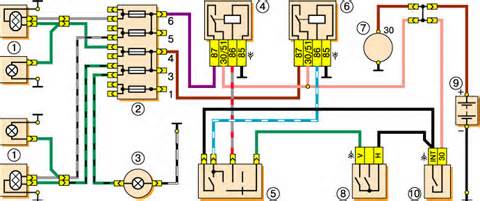

Схема включения фар

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

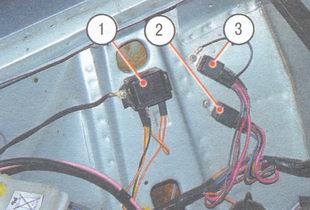

Реле ближнего света на ВАЗ 2106 (под № 3)

Обратите внимание!
Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные.

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет!
Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает?
Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре.
Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Вывод

Автомобиль «Жигули» 2106 имеет довольно простую электросхему, поэтому найти и устранить неисправности головного освещения несложно. Для этого нужно лишь придерживаться изложенных выше рекомендаций, а также уметь обращаться с таким прибором, как мультиметр.
