| . | . | ef1 | 30a | Главная аккумуляторная батарея (f13~f16, f21~f24) |
| . | . | ef2 | 60a | Цепи блока управления ABS |
| . | ef3 | 30a | Вентилятор отопителя | |
30 | sb | ef4 | 30a | Выключатель зажигания (стартер, цепи предохранителей F5 – F8) |
ВАТ (+) | (Медленно перегорающийпредохранитель) | ef5 | 30a | Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19) |
| . | ef6 | 20a | Низковольтное реле вентилятора системы охлаждения | |
| . | . | ef7 | 30a | Элемент обогрева заднего стекла |
| . | . | ef8 | 30a | Силовая цепь реле высокой скорости вентилятора системы охлаждения |
Ign2 (15a) | . | ef9 | 20a | Электродвигатели стеклоподъемников правой передней и задних дверей |
Ign1 (15) | . | ef10 | 15a | Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов |
30 | . | ef11 | 10a | Контроллер ЭСУД, главное реле (sirius d4) |
ВАТ(+) | . | ef12 | 25a | Фары, обмотка реле габаритного света |
| . | . | ef13 | 15a | Выключатель сигналов торможения, сигналы торможения |
Ign2 (15a) | . | ef14 | 20a | Электродвигатель стеклоподъемника левой передней двери |
56 СВЕТ | ef15 | 15a | Фары, дальн. свет | |
30 | . | ef16 | 15a | Реле звукового сигнала, сирены, контактный выключатель капота |
ВАТ(+) | . | ef17 | 10a | Компр. кондиц. Реле |
Ign1 (15) | . | ef18 | 15a | Топливный насос |
30 ВАТ(+) | . | ef19 | 15a | Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника |
56 СВЕТ | Ножевой | ef20 | 10a | Лампа ближнего света левой фары |
| Ign1 (15) | предохранитель | ef21 | 15a | Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4), |
30 ВАТ(+) | . | ef22 | 15a | Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ |
ПОДСВ. (58) | . | ef23 | 10a | Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа |
30 ВАТ (+) | . | ef24 | 15a | Реле противотуманных фар |
Ign2 (15a) | . | ef25 | 10a | Наружное зеркало заднего вида с электроприводом |
30 ВАТ (+) | . | ef26 | 15a | Центральная система блокировки дверных замков |
56 СВЕТ | . | ef27 | 10a | Лампа ближнего света правой фары |
ПОДСВ. (58) | . | ef28 | 10a | Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре, регулятор яркости подсветки приборов, часы, подсветка комбинации приборов, подсветка блока управления вентиляцией, отоплением и кондиционированием, подсветка блока автоматического управления кондиционером, подсветка пепельницы, подсветка регулятора направления пучков света фар, подсветка головного устройства звуковоспроизведения, подсветка выключателя режима HOLD, подсветка выключателя аварийной сигнализации |
ЗАПАСНОЙ | . | ef29 | 10a | Не используется |
| . | ef30 | 15a | Не используется | |
| . | ef31 | 25a | Не используется |
Предохранители и реле Chevrolet Lacetti
ВНИМАНИЕ
1) Для удаления перегоревшего предохранителя не пользуйтесь инструментами, проводящие электричество. Следует использовать только специальный пинцет для предохранителей.
2) Установка заменителя плавкого предохранителя, предохранителя неправильного типа или с другим номинальным значением тока может привести к повреждению электрических схем или даже возгоранию.
Блок: 1/6 | Кол-во символов: 381
Источник: https://knigaproavto.ru/shemy/chevrolet/lacetti/1003-shema-raspolozheniya-predohraniteley-i-rele-chevrolet-lacetti.html
Рассмотрим обозначение салонных предохранителей и какие цепи они защищают
| № | Обозначение | Ток,A | Защищаемые цепи |
| F1 | AIRBAG | 10 | Электронный блок управления подушками безопасности |
| F2 | ЕСМ | 10 | Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | TURN SIGNAL | 15 | Выключатель аварийной сигнализации, указатели поворота |
| F4 | CLUSTER | L0 | Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | — | — | — |
| F6 | ENG FUSE | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света |
| F7 | HVAC | 20 | Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля* |
| F8 | SUNROOF | 15 | Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | WIPER | 25 | Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | HANDS FREE | 10 | |
| F11 | ABS | 10 | Блок управления АБС. исполнительный блок АБС |
| F12 | IMMOBILIZER | 10 | Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| F14 | HAZARD | L5 | Выключатель аварийной сигнализации |
| F15 | ANTI-THEFT | 15 | Электронный блок управления противоугонной сигнализацией |
| F16 | DIAGNOSIS | 10 | Диагностический разъем |
| F17 | AUDIO/CLOCK | 10 | Аудиосистема, часы |
| F18 | EXTRA JACK | 15 | Дополнительная розетка |
| F19 | CIGAR LIGHTER | 15 | Предохранитель прикуривателя |
| F20 | BACK-UP | 10 | Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | REAR FOG | 15 | Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | ATC/CLOCK | 15 | Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | AUDIO | 15 | Аудиосистема |
| F24 | IMMOBILIZER | 10 | Иммобилайзер |
Блок: 2/4 | Кол-во символов: 1897
Источник: https://mychevi.ru/predohraniteli-shevrole-lachetti/
Предохранители и реле Chevrolet Lacetti, электрические схемы
Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.
Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока. Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.
Блок: 2/5 | Кол-во символов: 1242
Источник: https://vmiredorog.ru/tehpomosch/187-predohraniteli-i-rele-chevrolet-lacetti/
Блок предохранителей в подкапотном пространстве
Находится с левой стороны, между АКБ и расширительным бачком системы охлаждения. При открытии крышки, на ее внутренней стороне, находится инструкция с обозначением и расположением предохранителей.
Блок: 3/4 | Кол-во символов: 243
Источник: https://mychevi.ru/predohraniteli-shevrole-lachetti/
2. Блок предохранителей в салоне на приборной панели
1) Расположение реле и предохранителей
2) Назначение предохранителей в блоке предохранителей на приборной панели
| Блок питания | Классификация | № предохранителя | Номинал | Назначение |
Ign1 (15) | Ножевой | f1 | 10a | Блок управления подушками безопасности |
предохранитель | f2 | 10a | Блок управления двигателем, блок управления АКП, генератор, датчик скорости автомобиля, | |
| . | f3 | 15a | Аварийный выключатель | |
| . | f4 | 10a | Комбинация приборов, выключатель сигналов торможения, блок автоматического управления | |
— | . | f5 | — | — |
Ign2 (15a) | . | f6 | 10a | Обмотка реле компрессора кондиционера, обмотка реле фар, обмотка реле обогрева |
| . | f7 | 20a | Блок управления вентиляцией, отоплением и кодиционированием, электродвигатель | |
| . | f8 | 15a | Переключатель зеркал с электроприводом, блок складывающегося зеркала, блок управления люком в крыше | |
Ign1 (15) | . | f9 | 25a | Правый подрулевой переключатель очистителей и омывателей, электродвигатель |
— | . | f10 | — | — |
Ign1 (15) | . | f11 | 10a | Антиблокировочная система тормозов |
| . | f12 | 10a | Блок управления иммобилизатора, датчик дождя, блок управления автомобильной | |
30 ВАТ(+) | . | f13 | 10a | Блок управления АКП |
| . | f14 | 15a | Выключатель аварийной сигнализации | |
| . | f15 | 15a | Блок управления противоугонной системы | |
| . | f16 | 10a | Колодка диагностики | |
acc (15c) | . | f17 | 10a | Аудиосистема, часы |
| . | f18 | 15a | Дополнительная розетка | |
| . | f19 | 15a | Прикуриватель | |
Ign1 (15) | . | f20 | 10a | Выключатель света заднего хода, датчик положения селектора АКП, блок управления |
30 ВАТ(+) | . | f21 | 15a | Реле задних противотуманных фар |
| . | f22 | 15a | Часы, блок управления вентиляцией, отоплением и кондиционированием, | |
| . | f23 | 15a | Головное устройство звуковоспроизведения | |
| . | f24 | 10a | Блок управления иммобилайзера |
Блок: 3/4 | Кол-во символов: 3512
Источник: http://lacetti-gentra.ru/sxemy-1/6j2_4.html
Дополнительный блок предохранителей в моторном отсеке (дизель)
Вспомогательный блок предохранителей в моторном отсеке (только дизель) находится рядом с двигателем.
| № | А | Функция/компонент |
| AF1 | 60 | Контроллер свечей предпускового подогрева |
| AF2 | 30 | Реле нагревателя топливного фильтра |
| AF3 | 40 | Реле PTC-1 |
| AF4 | 40 | Реле PTC-2 |
| AF5 | 40 | Реле PTC-3 |
| Реле | ||
| R1 | Реле PTC-3 | |
| R2 | Реле PTC-2 | |
| R3 | Реле PTC-1 | |
| R4 | Реле нагревателя топливного фильтра | |
Блок: 4/6 | Кол-во символов: 575
Источник: https://knigaproavto.ru/shemy/chevrolet/lacetti/1003-shema-raspolozheniya-predohraniteley-i-rele-chevrolet-lacetti.html
Блок реле за пространством для ног водителя
| № | Реле |
| 1 | Реле системы защиты аккумулятора |
| 2 | Блок указателей поворота (96312545) |
| 3 | Реле задних противотуманных фар (96344573) |
| 4 | Реле блокировки стартера |
| — | Реле парковки/нейтрали (96190189) |
| — | Реле вентилятора (96190189) |
| — | Реле предупредительного света фар (дневные ходовые огни) (96190189) |
Блок: 5/6 | Кол-во символов: 434
Источник: https://knigaproavto.ru/shemy/chevrolet/lacetti/1003-shema-raspolozheniya-predohraniteley-i-rele-chevrolet-lacetti.html
Реле в ногах водителя
Эти реле находятся под приборной панелью на специальном кронштейне, недалеко от педалей.
1 — реле системы защиты аккумулятора
2 — реле-прерыватель указателей поворотов
3 — реле задних противотуманных фонарей
4 — реле блокировки стартера
Используя информацию из этой статьи, можно оперативно найти причины любых неполадок, связанных с электрикой в автомобиле Шевроле Лачетти. Желательно, чтобы при диагностике неисправностей под рукой был тестер, с помощью него можно быстро прозвонить нужные цепи и измерить напряжение на контактах, проводах и разъёмах.
Если у вас была какая-то особая неисправность с приборами, можете написать в комментариях о том, как решили проблему. Также можете задавать любые вопросы по автомобилю Lacetti и писать свои мысли/истории.
Блок: 5/5 | Кол-во символов: 779
Источник: https://vmiredorog.ru/tehpomosch/187-predohraniteli-i-rele-chevrolet-lacetti/
Количество использованных доноров: 4
Информация по каждому донору:
- https://mychevi.ru/predohraniteli-shevrole-lachetti/: использовано 2 блоков из 4, кол-во символов 2140 (24%)
- https://knigaproavto.ru/shemy/chevrolet/lacetti/1003-shema-raspolozheniya-predohraniteley-i-rele-chevrolet-lacetti.html: использовано 3 блоков из 6, кол-во символов 1390 (15%)
- https://vmiredorog.ru/tehpomosch/187-predohraniteli-i-rele-chevrolet-lacetti/: использовано 2 блоков из 5, кол-во символов 2021 (22%)
- http://lacetti-gentra.ru/sxemy-1/6j2_4.html: использовано 1 блоков из 4, кол-во символов 3512 (39%)
Блок предохранителей и реле Шевроле Лачетти: описание, характеристики
Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шевроле Лачетти имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.
Блок предохранителей и реле: месторасположение

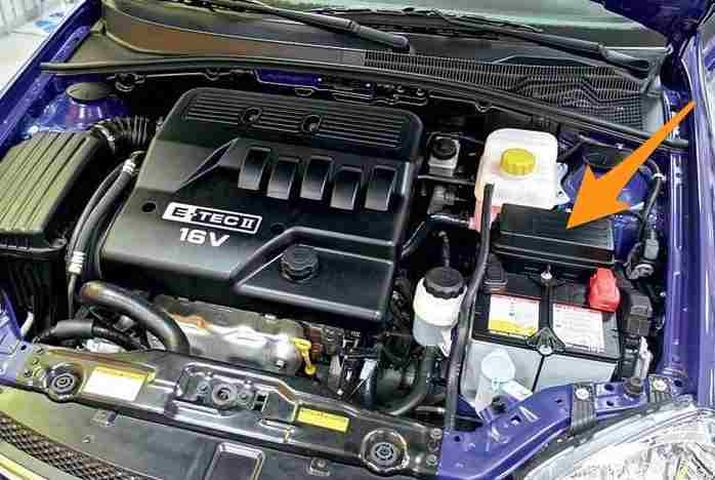

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Месторасположение блока предохранителей в подкапотном пространстве.

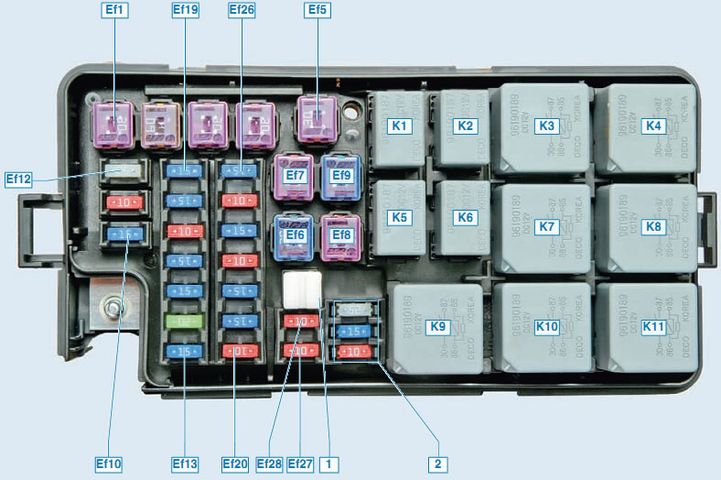

Схема расположения предохранителей в монтажном блоке, который находится под капотом Лачетти:
Расшифровка блока предохранителей.
Ef1 (30 А) — работа основного аккумулятора.
Ef2 (60 А) — отвечает за АБС.
Ef3 (30 А) — работоспособность вентилятора печки.
Ef4 (30 А) — работа системы зажигание (стартера, цепей F5-F8).
В случае не работоспособности стартера, не крутит, стоит проверить реле № 4, который расположен под приборной панелью, со стороны водителя. Для этого необходимо проверить АКБ, коробку поставить на нейтралку и замкнуть контакты втягивающего реле. Если стартер начинает крутить, то имеется обрыв проводки. Ещё один способ проверки — это подать напрямую напряжение от аккумулятора.
Ef5 (30 А) — отвечает за систему зажигания (относится к цепям F1-F4, F9-F12, F17-F19). Проверяем реле № К3.
Ef6 (20 А) — замыкание цепи вентилятора системы охлаждения (радиатора).
Если после замены предохранителя вентилятор не начал работать, то рекомендуется также проверить предохранители Ef8, Ef21 и реле №К9, №К11.
Ef7 (30 А) — цепь обогрева заднего стекла.
Ef8 (30 А) — неисправность, увеличенная скорость работы вентилятора системы охлаждения (радиатора).
Ef9 (20 А) — работаспособность цепи электрических стеклоподъёмников в правой передней двери и в задних дверях.
Ef10 (15 А) — обрыв связи: электронного блока управления двигателем(ЭБУ), катушек зажигания, клапана рециркуляции отработавших газов.
Ef11 (10 А) — главное реле, обеспечивает работу контроллера электронних систем управления двигателем (ЭСУД).
Ef12 (25 А) — фары, габариты.
Если отсутствует свет габаритов правой стороны, то проверяем предохранители Ef23 или Ef28. Отсутствие основных габаритов или дальнего света при включённом переключателе, означает, что стоит проверить колодки проводов, которые могли окислиться или неплотно прилегать.
Ef13 (15 А) — стоп-сигналы. Также, стоит проверить предохранитель F4. В случае, если работает только дополнительный стоп-сигнал, то всё дело в лампах фар, которые стоит заменить.
Ef14 (20 А) — работаспособность цепи электрического стеклоподъёмника в водительской двери.
Ef15 (15 А) — лампы, отвечающие за дальней свет в фарах. В случае не работоспособность дальнего света, стоит проверить также реле №К4 и замерить входящие напряжение.
Ef16 (15 А) — предохранитель звукового сигнала, сирена, концевой выключатель капота. Также за звуковой сигнал отвечает реле№К2.
Ef17 (10 А) — отвечает за компрессор кондиционера.
Ef18 (15 А) — цепь топливного насоса. Также за работоспособность бензонасоса отвечает предохранитель в салоне с маркировкой F2. Если после замены изменений не произошло и по прежнему не работает насос, то стоит прозвонить проводку вплоть до самого элемента. Конечно, для этого придётся снимать задний диван, поскольку бензонасос расположен в самом топливном баке.
Ef19 (15 А) — предохранитель, который отвечает за множество элементов. В контроль входит работа приборной панели, электропривода складывания зеркал, замыкание цепи ламп индивидуального света салона, общего плафона света салона, света в багажнике, концевой выключатель положения багажника.
Ef20 (10 А) — цепь, отвечающая за левую фару и ближний свет. В случае неработоспособности стоит проверить обрыв проводки, которая идёт от монтажного блока непосредственно к лампочкам.
Ef21 (15 А) — работоспособность электронного блока управления двигателем (ЭБУ), клапана продувки адсорбера, датчиков концентрации кислорода, датчик фаз, осноаной вентилятор СО(радиатора).
Ef22 (15 А) — предохранитель бензонасоса, форсунок, клапана рециркуляции отработавших газов.
Ef23 (10 А) — контроль цепи ламп габаритного света с левой стороны, лампы освещения госномера, сигнал предупреждения. См. Ef12.
Ef24 (15 А) — предохранитель противотуманных фар. История с противотуманками, та же, что и с ближним/дальним светом.
Ef25 (10 А) — работа электропривода боковых зеркал. См. F8.
Ef26 (15 А) — цепь центрального замка.
Ef27 (10 А) — предохранитель овечает за правую фару и ближний свет.
Ef28 (10 А) — работоспособность цепи ламп габаритных огней с правой стороны, подсветки приборной панели и центральной консоли, свет магнитолы и часов.
Ef29 (10 А), Ef30 (15 А), Ef31 (25 А) — резервные предохранители для ремонта, в случае неисправность элементов монтажного блока.
Распиновка реле в монтажном блоке.
Блок предохранителей в салоне.
- К1 — реле света приборной панели и центральной консоли.
- К2 — реле работоспособности звукового сигнала.
- К3 — главное реле системы зажигания. Также, рекомендуется проверьте предохранитель с маркировкой Ef5.
- К4 — реле отвечающее за фары головного света.
- К5 — реле работоспособности цепи противотуманных фар.
- К6 — отвечает за работу реле муфты компрессора кондиционера.
- К7 — работа топливного насоса, катушки зажигания.
- К8 — электрические стеклоподъёмники.
- К9 — пониженная скорость работы вентилятора СО (радиатора).
- К10 — обогрев заднего стекла.
- К11 — регулятор скорости работы вентилятора ОЖ(радиатора).
Также, необходимо удостовериться в работоспособности блока реле под ногами водителя в салоне.
Распиновка салонного реле под ногами водителя:
- 1 — реле, отвечающие за работоспособность и защиту аккумулятора
- 2 — реле прерывателя указателей поворотов
- 3 — реле работоспособности задних противотуманных фонарей
- 4 — реле блокирующее стартер
Вывод
На Chevrolet Lacetti имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
Где на Шевроле Лачетти находится предохранитель прикуривателя — Автозапчасти для иномарок, ремонт авто
Ef2 60 А — ABS. Ef3 30 А — вентилятор печки. Ef4 30 А — зажигание стартер, цепи F5-F8. Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью с водительской стороны.
Убедитесь, что аккумулятор заряжен, а его клеммы плотно зафиксированы, поставьте рычаг КПП в нейтральное положение и замкните контакты на втягивающем реле около стартера. Этим вы проверите исправность стартера. Если он работает, ищите обрыв проводки. Если не работает, подайте на него напряжение отдельными проводами напрямую от аккумулятора.
Заработает — скорее всего ослабился контакт на корпус, провод от аккумулятора на кузов автомобиля. Проверьте реле К3. Ef6 20 А — вентилятор системы охлаждения радиатора. Если вентилятор не включается по звуку определить его работу довольно сложно, потому что работает довольно тихопроверьте помимо этого, предохранители Ef8, Ef21 и реле К9, К Проверьте исправность вентилятора, подав напрямую напряжение с аккумулятора.
Если сам мотор работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышки радиатора и расширительного бачка клапан в крышке должен работать исправно, пробка должна быть герметичнаисправность термостата. В самом худшем случае, где находится предохранитель на прикуриватель шевроле лачетти наблюдаются проблемы с температурой и давлением антифриза, причиной может быть прогорание прокладки головки блока цилиндров.
Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в где находится предохранитель на прикуриватель шевроле лачетти под сиденьями при наличии боковых подушек или обрыве цепи одной из подушек например, в руле или в бардачке. Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.
Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. Где находится предохранитель на прикуриватель шевроле лачетти устранения неисправности нужно удалить ошибку из памяти.
Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём.
Цена подобной диагностики обычно не превышает руб, зато причина будет известна наверняка. F3 15 А — аварийный выключатель.
F4 10 А — где находится предохранитель на прикуриватель шевроле лачетти панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения. Если не работают «дворники», проверьте подрулевой переключатель, моторы-редукторы и их щётки, а также проводку.
Зимой в моторы могла попасть влага и замёрзнуть внутри. В механизм очистителей также могла попасть грязь и посторонние предметы, разберите и прочистите. В хэтчбеках задний «дворник» может не работать из-за переломившегося провода между кузовом и дверью багажника.
F10 — не используется. F11 10 А — ABS.
Если перестала работать антиблокировка тормозов и загорелась одноимённая лампа на приборной панели, дело может быть в тормозных механизмах, датчиках вращения передних колёс или в блоке управления ABS. Датчики передних колёс нужно очистить от грязи, сняв по очереди передние колёса, проверить отсутствие обрывов проводов датчиков. В других случаях установить причину поможет диагностика.
F12 10 А — иммобилайзер, датчик дождя, сигнализация. Если ваш автомобиль перестал заводиться, возможно дело в иммобилайзере. Проверьте помимо этого, предохранитель F Иммобилайзер определяет запомненный чип-ключ, если этого не происходит, блокирует запуск двигателя. При замене ключей код нового чип-ключа прошивается в электронном блоке, только после этого иммобилайзер работает должным образом.
Шевроле лачетти — блоки с предохранителями
При установке сигнализации могут отключить штатный иммобилайзер, установив чип от ключа в салоне недалеко от антенны приёмника иммобилайзера или установить модуль его обхода для автозапуска.
F14 15 А — аварийная сигнализация. Если при нажатии на кнопку «аварийка» не включается, проверьте исправность кнопки, её контактов и проводов. Если не работает подсветка кнопки, проверьте исправность лампы и предохранитель Ef28 в блоке под капотом.
Предохранители и реле Лачетти
Если аварийная световая сигнализация не мигает, проверьте реле-прерыватель 2, расположенное на кронштейне под приборной панелью с водительской стороны.
F15 15 А — блок управления сигнализации. F16 10 А — диагностический разъём.
Разъём для диагностики находится под рулевой колонкой, где находится предохранитель на прикуриватель шевроле лачетти обратной стороне панели. F17 10 А — магнитола, часы. Если магнитола не включается, проверьте помимо этого, предохранители F23 и под капотом Ef1. Затем проверьте контакты в разъёмах и проводку, а также измерьте напряжение на контактах питания магнитолы, если его там нет, скорее всего в проводке обрыв. Если после снятия клеммы с аккумулятора магнитола заблокировалась и просит ввести код, его можно вводить только 3 раза, затем нужно опять отключить питание аккумулятора.
Для ввода кода нужно подключить аккумулятор, включить зажигание, выключить зажигание не доставая ключ из замка и затем вводить код. Сначала ввести цифру 2 — код региона для настроек радио, затем 4 цифры самого кода. Код должен быть указан на документах в комплекте с магнитолой или в бардачке на обратной стороне крышки.
Если код найти нигде не удаётся, попробуйте следующие варианты: F18 15 Где находится предохранитель на прикуриватель шевроле лачетти — дополнительная розетка 12 В. Если она не работает, скорее всего не подключены провода, обрыв или нет контакта в её разъёме.
Если розетка перестала работать после подключения в неё какого-то прибора, скорее всего произошло короткое замыкание, проверьте этот предохранитель, контакты внутри розетки и проводку. F19 15 А — прикуриватель.
Аналогично предыдущему. Если не горит лампа заднего хода, проверьте сначала этот предохранитель, затем лампу в фонаре и датчик-выключатель заднего хода.
