Предохранители ГАЗель Next.

Другие записи:

Блок силовых предохранителей в моторном отделении.

Под капотом справа на щитке передка расположен блок предохранителей БПР-4.22, где плавкая вставка 1 (150А) защищает цепь нагревателя воздуха, плавкая вставка 2 (90А) защищает общую плюсовую цепь автомобиля, кроме плюсовой генераторной и цепи стартера, плавкая вставка 3 (90А) – резерв, плавкая вставка 4 (30А) защищает цепь питания блока управления двигателем.

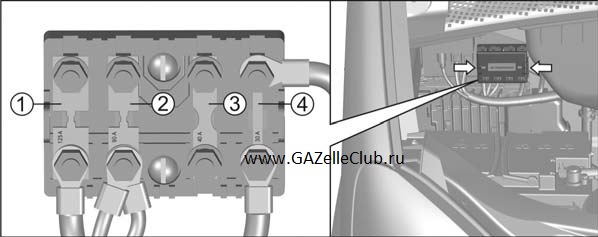

Установка блока силовых предохранителей БПР-4.22.

1,2,3,4 – предохранители.

Для доступа к предохранителям необходимо нажать на две пластмассовые защелки по бокам крышки по направлению стрелок и снять крышку. После замены пластины предохранителей затянуть гайку крепления моментом 5,5-8,0 Н·м (0,55-0,8 кгс·м).

Автомобиль с дизельным двигателем.

Автомобиль с бензиновым двигателем.

Блок предохранителей в моторном отсеке.

Под капотом слева на надставке щитка передка находится блок реле и предохранителей. Для доступа к предохранителям и реле необходимо выполнить следующее:

• вдавить вовнутрь пластмассовую защелку на левом торце крышки и снять крышку;
• извлечь пинцетом неисправный предохранитель;
• устранить неисправность в защищаемой цепи;
• установить новый предохранитель;
• закрыть крышку до фиксации защелки.

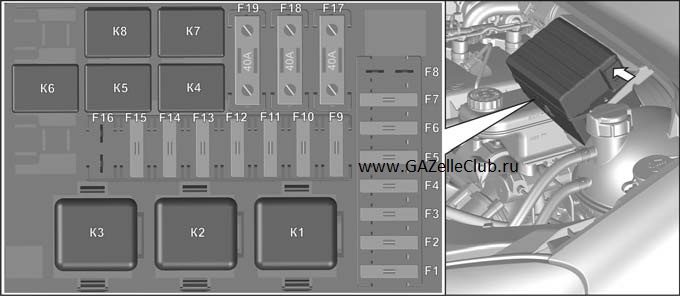

Установка блока реле и предохранителей, расположенного в моторном отделении.

Блок реле и предохранителей.

Блок расположен под капотом, слева на надставке щитка передка.

Цепи, защищаемые предохранителями (блок реле и предохранителей, расположенный в моторном отделении).

Предохранители.

Реле.

Блок реле и предохранителей, расположенный в панели приборов.

В кабине в нижней части панели приборов, под рулевой колонкой расположен блок реле и предохранителей.

Для доступа к предохранителям необходимо открыть крышку, потянув ее на себя.

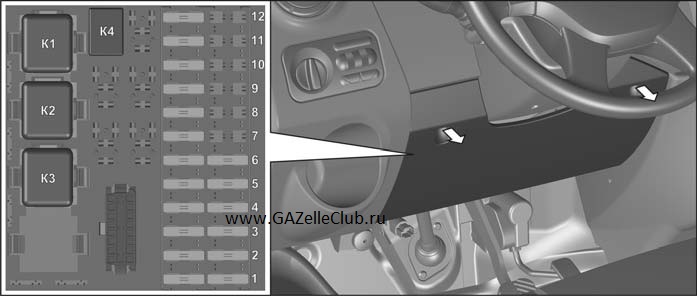

Установка блока реле и предохранителей, расположенного в панели приборов.

Цепи, защищаемые предохранителями (блок реле и предохранителей,
расположенный в панели приборов).

Предохранители левого ряда.

Реле.

Другая версия расположения предохранителей.

Предохранители под капотом.

Реле по капотом.

Предохранители в салоне левого ряда.

Предохранители в салоне правого ряда.

Реле в салоне.

Поделиться ссылкой:

Похожие статьи

Схема предохранителей и реле Газель Next

Схема предохранителей и реле Газель Next (Cummins и УМЗ)

Предохранители и реле газель — Клуб Газелистов России

Блок силовых предохранителей в моторном отделении
Блок расположен под капотом, справа на щитке передка.

Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку.
Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).
После замены пластинчатого предохранителя, затяните гайку крепления моментом не менее 7 Нм.
Защищаемые цепи:

1  125А  Предпусковой подогреватель воздуха
2  90А  Общая плюсовая цепь автомобиля
3  40А  Резерв
4  30A  Система управления двигателем

Блок предохранителей и реле в моторном отделении
Блок расположен под капотом, слева на надставке щитка передка.

Для доступа к предохранителям и реле:
 вдавите вовнутрь пластмассовую защелку на левом торце крышки и снимите крышку;
 пинцетом извлеките неисправный предохранитель;
 устраните неисправность в защищаемой цепи;
 поставьте новый предохранитель;
 закройте крышку до фиксации защелки.
Защищаемые цепи:
Предохранители

F1  15А  Реле противотуманных фар
F2  10А  Сигналы торможения
F3 20А Реле звуковых сигналов
F4 25А Реле подогревателя топлива
F5 25А Догреватель охлаждающей жидкости
F6 25А Выключатель стартера и приборов
F7 25А Антиблокировочная система тормозов
F8 − Резерв
F9 10А Ближний свет (левая фара)
F10 10А Ближний свет (правая фара)
F11 10А Дальний свет (левая фара)
F12 10А Дальний свет (правая фара)

F13 10А Габаритные огни (левый борт)
F14 10А Габаритные огни (правый борт)
F15 10А Свет заднего хода
F16 − Резерв
F17 40А Отопитель
F18 40А Антиблокировочная система тормозов
F19 40А Резерв
Реле
К1 Реле стартера
К2 Реле подогревателя топлива
К3 Реле укладки щеток стеклоочистителя
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Реле противотуманных фар
К7 Реле звуковых сигналов
К8 Реле блокировки стартера

Блок предохранителей в панели приборов
Блок расположен внизу панели приборов, под рулевой колонкой.
Для доступа к предохранителям откройте крышку, потянув ее на себя.

Защищаемые цепи:
Предохранители левого блока

1 7,5А Дневные ходовые огни
2 5А Задние противотуманные огни
3 10А Указатели поворота
4 7,5А Комбинация приборов, датчик скорости, пульт отопителя
5 5А Система управления двигателем
6 5А Антиблокировочная система тормозов
7 20А Прикуриватель, розетка
8 15А Аварийная световая сигнализация
9 15А Модуль управления светотехникой, подсветка
10 10А Внутреннее освещение
11 15А Центральный замок, магнитола
12 5А Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем
Предохранители правого блока

1 20А Стеклоочиститель, стеклоомыватель
2 10А Модуль управления светотехникой
3 5А Электропривод зеркал
4 25А Стеклоподъемник
5 10А Обогрев зеркал
6 10А Обогрев сиденья водителя
7 – Резерв
8 – Резерв
9 – Резерв
10 – Резерв
11 – Резерв
12 – Резерв
Реле
К1 Реле стеклоочистителя
К2 Реле отопителя
К3 Реле разгрузки замка
К4 Реле догревателя

Монтажные блоки реле и предохранителей Газель NEXT расположены

Все слаботочные цепи питания электрооборудования Газель NEXT защищены собственными плавкими предохранителями. Монтажные блоки реле и предохранителей Газель NEXT расположены в салоне под нижним декоративным щитком в панели приборов, и в моторном отсеке, на надставке щитка передка, с левой стороны.

Монтажные блоки реле и предохранителей Газель NEXT, защищаемые цепи, расположение и назначение предохранителей и реле, их замена.

Электрические цепи автомобиля Газель NEXT, потребляющие большой ток, защищены плавкими вставками. Вставки установлены в общем блоке БПР-4.10, закрепленном в моторном отсеке с правой стороны и закрытом пластиковой крышкой. Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя не имеет.

Электрические цепи защищаемые плавкими вставками в блоке БПР-4.10.

1 — Плавкая вставка на 125 А защищает цепь подогреватели воздуха во впускной трубе.
2 — Плавкая вставка на 90 А защищает общую «плюсовую» цепь автомобиля. Кроме «плюсовой» генераторной и цепи стартера.
3 — Плавкая вставка на 40 А — резервная.
4 — Плавкая вставка на 30 А защищает цепь питания блока управления двигателем.

Для замены сгоревшей плавкой вставки сожмите два фиксатора крышки блока и снимите крышку. Запасные вставки разных номиналов закреплены под пластиной крышки блока. Отверните две соответствующие гайки крепления и замените вставку.

Назначение реле и предохранителей Газель NEXT.

Лампы фар, топливный насос и некоторые другие потребители тока Газель NEXT подключены через реле. Часть реле и предохранителей Газель NEXT установлены в монтажном блоке в салоне. Часть — в монтажном блоке в моторном отсеке. Ниже даны обозначения предохранителей и реле в монтажных блоках, расположенных соответственно в салоне и моторном отсеке. На конкретном автомобиле Газель NEXT часть из них в зависимости от комплектации может отсутствовать.

Назначение предохранителей в монтажном блоке реле и предохранителей Газель NEXT, расположенном в салоне.

F1 — 20А — Стеклоочиститель, стеклоомыватель.
F2 — 10А — Модуль управления светотехникой, подсветка приборов.
F3 — 5А — Электропривод зеркал.
F4 — 25А — Электропривод стеклоподъемников.
F5 — 10А — Обогрев наружных зеркал.
F6 — 10А — Обогрев сиденья водителя.
F7 — 15А — Дополнительный отопитель.
F8 — Резерв.
F9 — 10А — Блокируемый дифференциал.
F10 — 15А — Розетка второго ряда сидений.
F11 — Резерв
F12 — Резерв
F13 — 7,5А — Лампы дневных ходовых огней.
F14 — 5А — Лампы задних противотуманных фонарей.
F15 — 10А — Указатели поворота.
F16 — 7,5А — Комбинация приборов, датчик скорости, пульт отопителя.
F17 — 5А — Система управления двигателем.
F18 — 5А — Антиблокировочная система тормозов (ABS).
F19 — 20А — Прикуриватель, розетка.
F20 — 15А — Аварийная световая сигнализация.
F21 — 15А — Модуль управления светотехникой, подсветка.
F22 — 10А — Внутреннее освещение.
F23 — 15А — Центральный замок, головное устройство аудиосистемы.
F24 — 5А — Комбинация приборов, диагностический разъем, пульт управления предпусковым подогревателем.

Назначение реле в монтажном блоке реле и предохранителей Газель NEXT, расположенном в салоне.

К1 — Стеклоочиститель.
К2 — Отопитель.
КЗ — Силовая цепь выключателя приборов и стартера (замка зажигания).
К4 — Догреватель охлаждающей жидкости.

Назначение предохранителей в монтажном блоке реле и предохранителей Газель NEXT, расположенном в моторном отсеке.

F1 — 15А — Обмотка реле противотуманных фар.
F2 — 10А — Стоп-сигналы.
F3 — 20 А — Обмотка реле звуковых сигналов.
F4 — 25 А — Обмотка реле подогревателя топлива.
F5 — 25 А — Догреватель охлаждающей жидкости.
F6 — 25 А — Выключатель приборов и стартера (замок зажигания).
F7 — 25 А — Антиблокировочная система тормозов (ABS).
F8 — Резерв.
F9 — 10 А — Ближний свет (левая фара).
F10 — 10 А — Ближний свет (правая фара).
F11 — 10 А — Дальний свет(левая фара).
F12 — 10 А — Дальний свет (правая фара).
F13 — 10 А — Лампы габаритных огней (левая сторона).
F14 — 10 А — Лампы габаритных огней (правая сторона).
F15 — 10 А — Лампы фонарей заднего хода.
F16 — Резерв.
F17 — 15 А — Отопитель.
F18 — 25 А — Антиблокировочная система тормозов (ABS).
F19 — Резерв.

Назначение реле в монтажном блоке реле и предохранителей Газель NEXT, расположенном в моторном отсеке.

К1 — Реле стартера.
К2 — Реле подогревателя топлива.
КЗ — Реле возврата щеток стеклоочистителя в исходное положение.
К4 — Реле ближнего света фар.
К5 — Рале дальнего света фар.
К6 — Реле противотуманных фар.
К7 — Реле звуковых сигналов.
К8 — Реле блокировки стартера.

Замена реле и предохранителей Газель NEXT, расположенных в монтажных блоках.

Для доступа к монтажному блоку реле и предохранителей Газель NEXT расположенном в салоне, потяните за края двух углублений в нижнем декоративном щитке и преодолевая сопротивление фиксаторов, снимите щиток. Для доступа к монтажному блоку реле и предохранителей Газель NEXT расположенному в моторном отсеке, отожмите фиксатор крышки в направлении стрелки и снимите крышку.

На внутреннюю сторону щитка монтажного блока реле и предохранителей в салоне нанесена схема расположения предохранителей и реле. На внутреннюю сторону крышки монтажного блока реле и предохранителей в моторном отсеке, также нанесена схема расположения предохранителей и реле.

Прежде чем заменить перегоревший предохранитель, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные выше цепи, которые защищает данный предохранитель. Если новый предохранитель опять перегорает через короткое время, следует проверить электрооборудование в сервисном центре.

Цвет корпуса предохранителя соответствует определенной силе тока. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

Цвета корпусов предохранителей.

Светло-коричневый — 5 А
Коричневый — 7.5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Белый — 25 А
Зеленый — 30 А

Вытяните предохранитель из контактного разъема. Для замены используйте запасной предохранитель того же номинала и цвета. Установите в контактный разъем новый предохранитель. При необходимости замены реле, извлеките его из монтажного блока реле и предохранителей Газель NEXT, слегка покачивая из стороны в сторону, и установите новое.

Похожие статьи:

• Схемы системы управления инжекторного двигателя ВАЗ-21214 на Лада 4х4, схемы жгута проводов, контроллер ЭСУД, датчики, блоки реле и предохранителей ЭСУД.
• Блоки предохранителей и реле на Шевроле Нива ВАЗ-2123, номиналы предохранителей, защищаемые цепи, схема соединений монтажного блока предохранителей и реле.
• Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.
• Пикап Great Wall Pao, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
• Land Rover Discovery Sport 2019 года, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
• SsangYong Korando четвертого поколения, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.

Блок предохранителей и реле Газель бизнес

Рассмотрены автомобили Газель Бизнес с двигателями УМЗ 4216.

Блок предохранителей и реле находится в салоне с левой стороны.

Для доступа к предохранителям необходимо снять крышку , поддев ее пальцем снизу.

схема расположения предохранителей и реле в блоке Газель Бизнес.

расшифровка.

Обозначение реле.

К1 — Реле стеклоочистителя

К2 — Реле плафона двери

К3 — Реле противотуманных фар

К4 — Реле обогрева зеркал

К5 — Реле ближнего света

К6 — Реле насоса отопителя

К7 — Реле звукового сигнала

К8 — Реле дальнего света

Силовые предохранители Газель бизнес.

находятся на кронштейне крепления аккумулятора.
