Устройство, принцип работы и самостоятельная регулировка карбюратора на Оке

Объективно карбюратор, устанавливаемый на автомобили Ока, имеет простое устройство. И если правильно его эксплуатировать, то проблем особых возникать не должно.

Тут главное своевременно реагировать на изменения, а также не жалеть время и силы.

Карбюратор является главным рабочим элементом двигателя на ВАЗ 11113. В зависимости от периода, на Оку ставили разные модификации. Но вообще устройство у них было одинаковым. Разница наблюдалась только в определённых параметрах настройки.

Устройство

Ока впервые появилась на российском рынке в 1987 году. Выпуск продолжался до 2008 года.

Первой была версия ВАЗ 1111. Это машина с двигателем на 2 цилиндра и мотором объёмом 0,65 литра.

Затем появилась обновлённая версия ВАЗ 11113. Производилась с 1995 года. Здесь двигатель уже имел объём 0,75 литра.

Для первой версии Оки разработали карбюратор ДААЗ 1111. Для последующей модификации с 0,75-литровым мотором применяли карбюраторы серии ДААЗ 11113. Затем и их немного подкорректировали.

Объективно говорить про старый карбюратор практически бессмысленно. Машин с ним всё меньше. Да и настройки проводятся так же, как и на обновлённой версии.

Карбюратор ДААЗ 11113 является устройством, которое создаёт воздушно-топливную смесь в заводских заданных пропорциях. За счёт этого обеспечивается стабильная работа ДВС, вне зависимости от текущего выбранного режима.

Корпус выполнен из 3 элементов:

• верхняя крышка;
• главная часть, которая идёт с поплавковой камерой;
• нижняя часть, где расположены заслонки дросселя.

Само устройство является двухкамерным. Предусмотрено последовательное открытие имеющихся дросселей.

Конструктивно стоит выделить такие компоненты:

• ГДС. Это главная дозирующая система. Работает во всех доступных режимах. Состоит из диффузоров, жиклеров топливоподачи, а также воздушных жиклеров в обе камеры.
• ХХ. Это система холостого хода. Служит для поддержания стабильной работы ДВС при минимальных оборотах. Помогает грамотно расходовать топливо.
• Экономайзер. Способствует обогащению топливовоздушной рабочую смеси, когда повышаются обороты, и двигатель работает под достаточно высокой нагрузкой.
• Ускорительный насос. Его главная задача заключается в равномерной работе без заметных провалов. Даже при том условии, что педаль газа водителем выжимается резко.
• Пусковое устройство. Направлено на стабильный пуск двигателя автомобиля в любую погоду.
• Поплавковая камера. Обеспечивает поддержание постоянного уровня горючей жидкости в карбюраторе, чтобы двигатель стабильно работал;
• Переходная система. Помогает плавно набирать обороты, исключая рывки, когда вторичная камера открывается.

У каждого компонента системы своя конкретная задача.

Чтобы настроить и отрегулировать узел, применяются специальные регулировочные винты. Также настройка осуществляется с помощью выбора жиклеров и изменения углов дроссельных и воздушных заслонок.

Как это работает

Работа рассматриваемого карбюратора на автомобилях Ока основана на том же принципе, что и аналогичные системы на других колёсных и широко эксплуатируемых автотранспортных средствах.

Сначала топливо из поплавковой камеры поступает в колодца по топливной системе для формирования топливовоздушной смеси.

Затем распылители передают смесь на диффузоры основного компонента, то есть карбюратора.

Устройство, отвечающее за холостой ход, отбирает из колодцев бензин. Он следует по жиклерам, формирует смесь с кислородом в заданных пропорциях.

Также к компонентам добавляют воздух, поступающий из второй и первой карбюраторной камеры.

При небольшом открытии дросселя бензиновая смесь движется в камеру. Если топливо колеблется, то экономайзер регулирует это явление и стабилизирует работу мотора.

Воспламеняясь, топливовоздушная смесь создаёт усилие, позволяющее вращать коленвал и тем самым приводить в движение колёсное транспортное средство. В данном случае это автомобиль Ока.

Как очистить карбюратор

Прежде чем заняться регулировкой карбюратора на Оке, его нужно обязательно почистить. Именно загрязнения являются основной причиной нестабильной работы двигателя на этих машинах.

Карбюраторный узел со временем засоряется. Особенно если использовать топливо низкого качества. Грязь проникает в жиклеры, а также топливные каналы.

Это может повлечь за собой такие симптомы:

• пропажа холостого хода;
• двигатель не набирает обороты;
• возникает эффект троения ДВС;
• увеличивается расход горючего;
• из выхлопной трубы поступает дым чёрного цвета.

Во многих таких ситуациях серьёзный ремонт не нужен. Достаточно просто почистить систему, а затем заняться регулировкой карбюратора на Оке 11113.

Практика показывает, что чаще всего засоряются каналы ГДС, когда двигатель не набирает обороты в условиях открытия заслонки первой камеры. Хотя при этом холостой ход не пропадает.

Тут следует удалить загрязнения с помощью сжатого воздуха, не снимая карбюратор.

Смысл в следующем:

• заглушить двигатель Оки и поднять капот;

• снять корпус воздушного фильтра;
• насосом, грушей или компрессором продуть каналы от ГДС;
• запустить двигатель;
• проверить стабильность его работы.

Если поведение стало нормальным, тогда фильтр ставится на место и машина продолжает эксплуатироваться. Если нет, тогда нужно продуть ещё раз.

Как отрегулировать уровень топлива

Ещё один важный пункт того, как проводится правильная, а также полная настройка простого карбюратора, установленного на автомобиль Ока.

Порой владельцы этой отечественной малолитражки сталкиваются с такой проблемой. В поплавковой камере снижается уровень топлива. Он оказывается заметно меньше, чем рекомендуется. От этого смесь становится обеднённой.

Обратите внимание: Регулировка зеркал..

Как результат, машина с трудом разгоняется, повышается расход горючего и пр. Если же уровень возрастает, то тогда аппетит также увеличивается. В обеих ситуациях нужно отрегулировать положение поплавка.

Самостоятельная регулировка уровня топлива в карбюраторе автомобилей Ока особых сложностей вызывать не должна. Важно помнить следующее. Когда карбюратор заливает горючим, это говорит о неполадках, которые к регулировке не имеют отношения. Скорее всего, запорная игла недостаточно плотно прилегает к седлу. Проблема ситуации в том, что здесь регулировка уровня топлива уже никак не исправит ситуацию в карбюраторе малолитражки Ока. Придётся полностью менять запорный механизм в камере.

Когда уровень низкий и бензина в камере не хватает, то простая регулировка поможет исправить ситуацию. Иметь особые навыки для работы не требуется.

Инструкция представлена в таком виде:

• снимите крышку воздушного фильтра;
• отсоедините трос подсоса;

• отключите оба топливных шланга, то есть шланг подачи, а также обратку;
• открутите 5 винтов, которые крепят верхнюю крышку;
• проверьте состояние и уберите крышку вместе с прокладкой в сторону;
• вооружитесь штангенциркулем, либо обрезанным кусочком линейки;
• измерьте расстояние между верхней кромкой корпуса и поверхностью топлива;
• в норме это расстояние для Оки составляет 22-23 мм;
• если реальные данные отличаются, нужно подогнуть поплавковый язычок в одну из сторон;
• отгибайте язычок, пока расстояние не будет соответствовать норме;
• если регулировка удалась, то верните на место крышку и фильтр.

Теперь вы понимаете, как можно на Оке самому отрегулировать уровень топлива внутри поплавочной камеры карбюратора. Но нужно помнить одну ведь. Выполняя настройку, при снятии и установке крышки запорная игла может выпадать.

Поэтому при демонтаже, а также в процессе обратной сборки нужно быть аккуратным. Иначе небольшая деталь легко потеряется. В процессе установки стоит создать разряжение, используя резиновую грушу. Создастся вакуум, который не позволит игле выпасть.

Как стабилизировать холостой ход

• На проблемы с холостым ходом указывает несколько симптомов:
• холостой ход вообще пропадает;
• двигатель нестабильно ведёт себя при малых оборотах;
• мотор самопроизвольно останавливается и глохнет.

В определённых ситуациях подобные явления требуют снятия карбюратора. А это дело хлопотное. Но сначала есть смысл попробовать решить проблему без демонтажа. Применяется продувка.

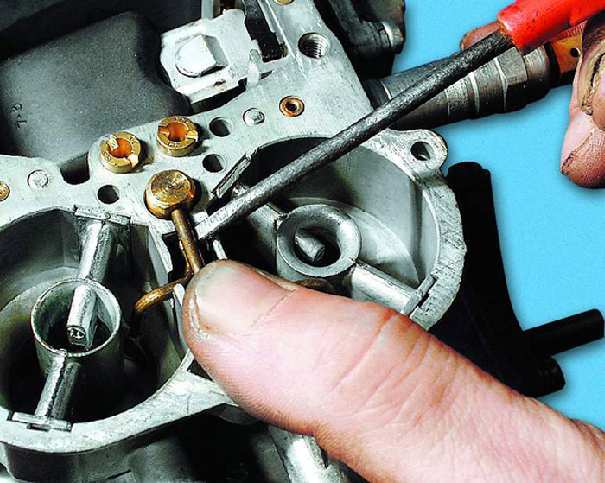

Чтобы очистить каналы системы холостого хода, необходимо:

• заглушить мотор;
• снять крышку воздушного фильтра;

• отключить питающий провод;
• открутить электромагнитный клапан от системы ХХ;
• закрыть пальцем сайт на участке, где был отключен электромагнитный клапан;
• запустить двигатель на машине;
• поддать газу;
• дать силовому агрегату поработать немного;
• сжатым воздухом продуть жиклеры и клапан;
• вернуть всё на свои места;
• подключить питающий провод;
• с помощью винта количества добавить обороты, и запустить ДВС.

Если очистка оказалась эффективной, тогда двигатель будет работать при включении холостого хода. Но обороты окажутся повышенными.

Тогда нужно закрутить винт качества, и отрегулировать топливную смесь. Закручивайте до момента, когда ДВС не начнёт снижать обороты и проявлять лёгкие признаки сбоя.

Далее открутите немного винт качества. До момента, чтобы двигатель начал работать стабильно. С помощью винта количества установите холостой ход в нормальное положение. Для автомобилей Ока это порядка 850-900 оборотов за минуту.

В ситуации, когда продувка не дала желаемого результата, придётся демонтировать карбюратор, разбирать элемент, а также капитально чистить его.

Что делать, если карбюратор переливает

Теперь вы знаете, как самостоятельно отрегулировать карбюратор, а также решить ряд других проблем на автомобиле Ока.

Но ещё следует взглянуть на ситуацию, когда карбюратор заливает. Проблема неполадки в том, что запустить мотор в такой ситуации сложно. Обычно это вовсе невозможно.

Потенциальных причин несколько. А именно:

• игольчатый клапан не держит, не выполняет свои функции;
• бензонасос создаёт избыточное давление, и вероятной причиной является отсутствие обратки;
• в поплавочной камере был неправильно выставлен уровень, который превышает норму;
• герметичность поплавка была нарушена.

Здесь действовать нужно исходя из конкретной причины.

Начинать всегда рекомендуется с визуального изучения компонентов поплавковой камеры. Если перелив заметный и ощущается сильный запах топлива, то нужно обязательно осмотреть запорный механизм.

Регулировка, а также настройка и замена ремкомплекта на оригинальном карбюраторе Оки — это популярные мероприятия, направленные на снижение расхода топлива, а также на повышение стабильности работы ДВС.

Но стоит быть откровенными. Динамика у Оки оставляет желать лучшего. Чтобы её немного реанимировать, а также добиться лучшего разгона, многие владельцы Оки устанавливают карбюратор Солекс. Такой стандартно ставят на автомобили ВАЗ 2108-2109.

Цена доступная. Зато это эффективный вариант тюнинга.

Если же задача заключается в поддержании работоспособности штатного карбюратора, то потребуется его периодически чистить и регулировать. В настройке нет ничего сложного.

Приходилось ли работать с карбюраторами Ока? Как выполняли настройку? Что в регулировке вам показалось сложным? Какие советы можете дать новичкам?

Ждём ваших ответов.
